电池管理系统的故障分析

    在这里叙述了很多的部分电池管理系统的故障，使用STPA分析确定了BMS对电池管理系统的控制措施（部分也可以理解是和VCU一起来做的，未来需要整合到三电域控里面）。STPA基于控制系统理论，是基于电池系统内部的元素的的控制，反馈和执行，这个分析主要针对BMS是否可以减轻电池系统的主动控制中的非预期问题。

1. 电池系统的的热管理

2. 闭合预充电接触器

3. 在紧急状况下，打开主接触器切断电池系统的电流流动

4. 向VCU发送电池系统充电请求

5. 向VCU发送电池放电请求

6. 发出电池单体均衡指令

7. 将电池状态信息发送到VCU

8. 向VCU发送功率仲裁请求

9. 关闭和打开车载充电机进行充电

10. 关闭和打开外界快充

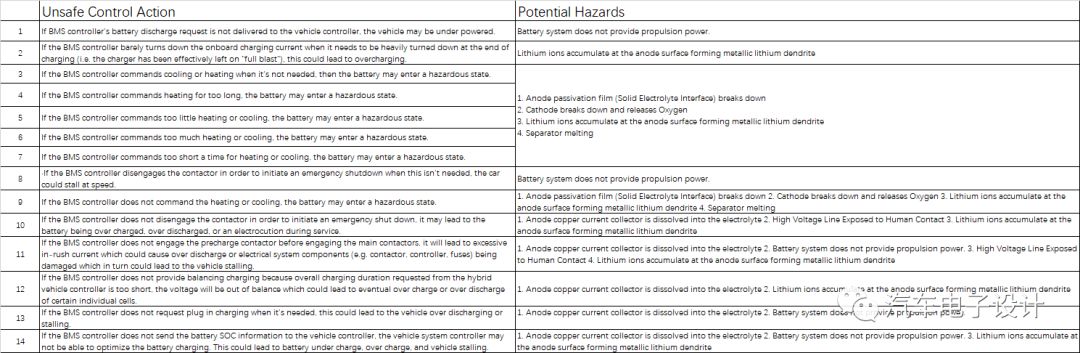

这份文件里一共识别了66个由于BMS的安全问题，我摘录了一部分。

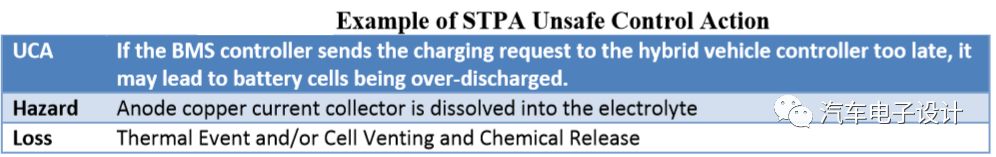

这份表格也可以用另一种形式罗列出来，如下所示：

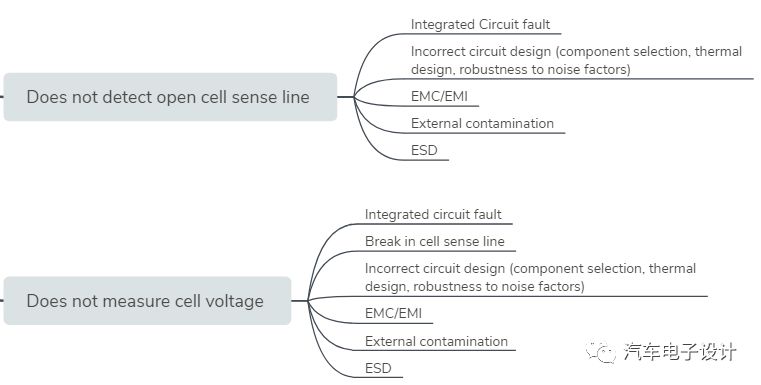

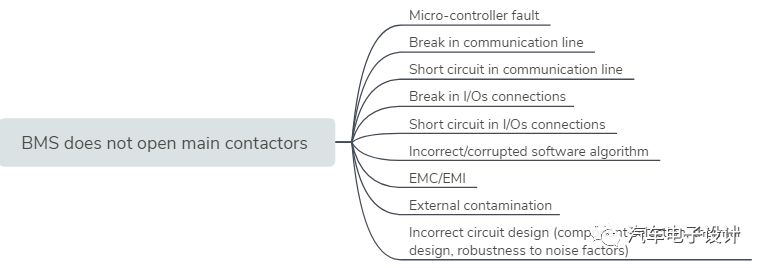

    以上这些是针对电池管理系统的整体功能而言，为了做进一步切分，这里也对BMS内部的组成要素进行了分解，如下所示

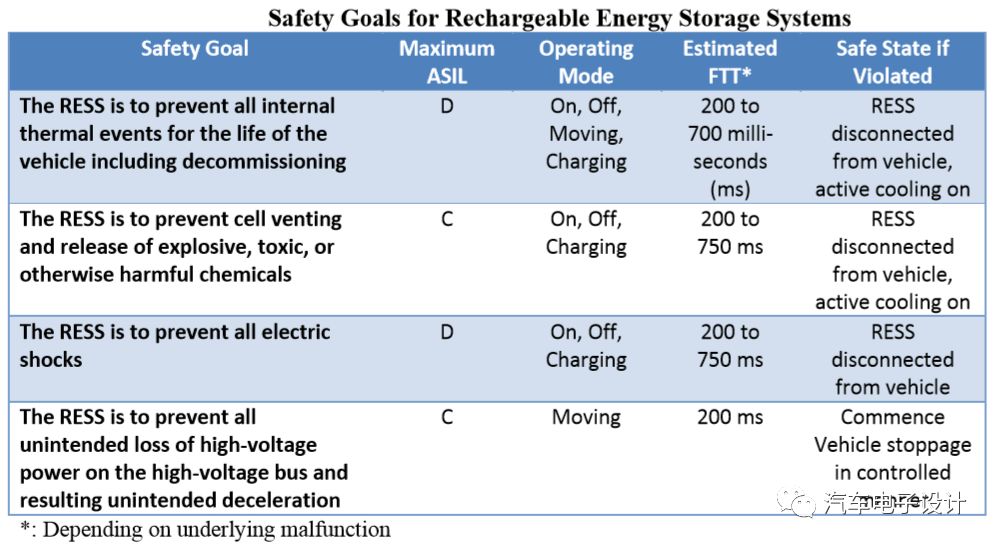

小结：前两部分，主要是从HAZAOP和STPA的分析方法对系统的风险的评估，而后面几部分涉及到安全功能的定义还有诊断的一些推荐，后面的半部分对我们现有的设计有一些直接的参考作用
