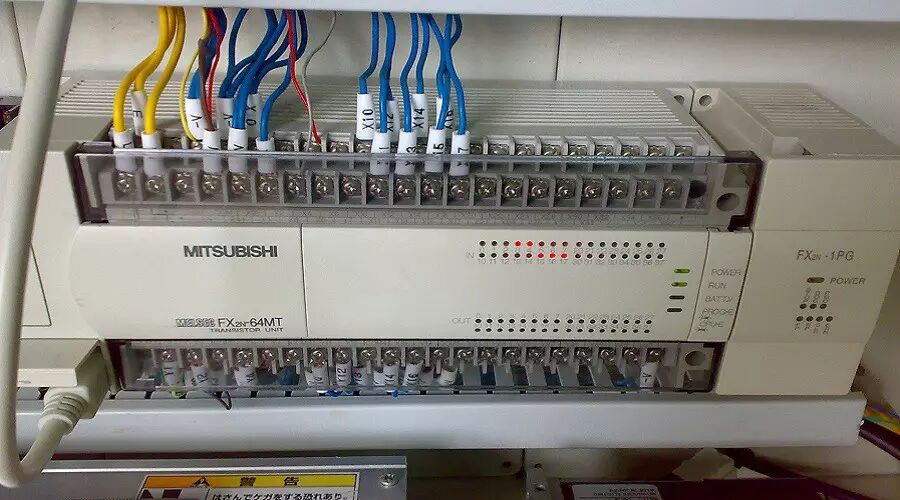

三菱FX系列PLC结构化编程实例（1）——串联节点回路的实现

动作要求：自动检测传送带上的物体是否超过高度，若物体超过高度，传送带会自动停止。

如图所示：

软元件分配：

X0：底限位检测信号

X1：高限位检测信号

Y0：马达停止信号

控制程序：

结构化梯形图程序：

ST语言编程：

Y0:=X0 & X1;

三菱FX系列PLC结构化编程实例(2)——并连节点回路

如图所示为一楼梯走道灯：

不管是在楼梯的底层还是在楼梯的顶层，人员都可控制楼梯走道电灯的点亮和熄灭。

X0：楼底开关，X1：楼顶开关，Y0走道点灯

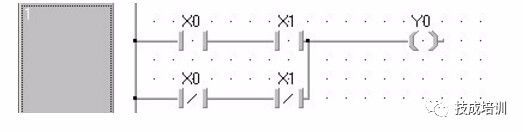

结构化梯形图：

ST程序：

Y0:= (X0 & X1)OR (NOT X0 &NOT X1) ;
