20 张图带你彻底了解 ReentrantLock 加锁解锁的原理

今天用图解的方式从源码角度给大家说一下 ReentrantLock 加锁解锁的全过程。系好安全带，发车了。

简单使用

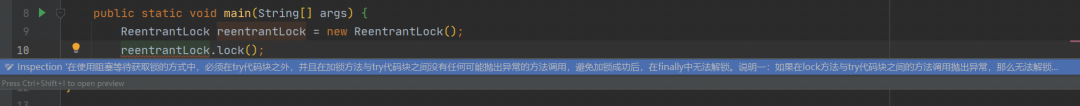

在聊它的源码之前，我们先来做个简单的使用说明。当我在 IDEA 中创建了一个简单的 Demo 之后，它会给出以下提示：

提示信息

在使用阻塞等待获取锁的方式中，必须在 try 代码块之外，并且在加锁方法与 try 代码块之间没有任何可能抛出异常的方法调用，避免加锁成功后，在 finally 中无法解锁。

• 如果在 lock 方法与 try 代码块之间的方法调用抛出异常，那么无法解锁，造成其它线程无法成功获取锁；
• 如果 lock 方法在 try 代码块之内，可能由于其它方法抛出异常，导致在 finally 代码块中，unlock 对未加锁的对象解锁，它会调用 AQS 的 tryRelease 方法（取决于具体实现类），抛出 IllegalMonitorStateException 异常；
• 在 Lock 对象的 lock 方法实现中可能抛出 unchecked 异常，产生的后果与说明二相同。

java.concurrent.LockShouldWithTryFinallyRule.rule.desc

还举了两个例子，正确的案例如下：

Lock lock = new XxxLock();
// ...
lock.lock();
try {
    doSomething();
    doOthers();
} finally {
    lock.unlock();
}

错误的案例如下：

Lock lock = new XxxLock();
// ...
try {
    // 如果在此抛出异常，会直接执行 finally 块的代码
    doSomething();
    // 不管锁是否成功，finally 块都会执行
    lock.lock();
    doOthers();

} finally {
    lock.unlock();
}

AQS

上边的案例中加锁调用的是 lock() 方法，解锁用的是 unlock() 方法，而通过查看源码发现它们都是调用的内部静态抽象类 Sync 的相关方法。

abstract static class Sync extends AbstractQueuedSynchronizer

Sync 是通过继承 AbstractQueuedSynchronizer 来实现的。没错，AbstractQueuedSynchronizer 就是 AQS 的全称。AQS 内部维护着一个 FIFO 的双向队列（CLH），ReentrantLock 也是基于它来实现的，先来张图感受下。

Node 属性

//此处是 Node 的部分属性
static final class Node {
    //排他锁标识
    static final Node EXCLUSIVE = null;
    //如果带有这个标识，证明是失效了
    static final int CANCELLED = 1;
    //具有这个标识，说明后继节点需要被唤醒
    static final int SIGNAL = -1;
    // Node对象存储标识的地方
    volatile int waitStatus;
    //指向上一个节点
    volatile Node prev;
    //指向下一个节点
    volatile Node next;
    //当前Node绑定的线程
    volatile Thread thread;

    //返回前驱节点即上一个节点，如果前驱节点为空，抛出异常
    final Node predecessor() throws NullPointerException {
        Node p = prev;
        if (p == null)
            throw new NullPointerException();
        else
            return p;
    }
}

对于里边的 waitStatus 属性，我们需要做个解释：（非常重要）

• CANCELLED(1)：当前节点取消获取锁。当等待超时或被中断(响应中断)，会触发变更为此状态，进入该状态后节点状态不再变化；
• SIGNAL(-1)：后面节点等待当前节点唤醒；
• CONDITION(-2)：Condition 中使用，当前线程阻塞在 Condition，如果其他线程调用了 Condition 的 signal 方法，这个结点将从等待队列转移到同步队列队尾，等待获取同步锁；
• PROPAGATE(-3)：共享模式，前置节点唤醒后面节点后，唤醒操作无条件传播下去；
• 0：中间状态，当前节点后面的节点已经唤醒，但是当前节点线程还没有执行完成。

AQS 属性

// 头结点
private transient volatile Node head;
// 尾结点
private transient volatile Node tail;
//0->1 拿到锁，大于0 说明当前已经有线程占用了锁资源
private volatile int state;

今天我们先简单了解下 AQS 的构造，以帮助大家更好的理解 ReentrantLock。至于深层次的东西先不做展开。

加锁

对 AQS 的结构有了基本了解之后，我们正式进入主题——加锁。从源码中可以看出锁被分为公平锁和非公平锁。

/**
 * 公平锁代码
 */
final void lock() {
    acquire(1);
}

/**
 * 非公平锁代码
 */
final void lock() {
    if (compareAndSetState(0, 1))
        setExclusiveOwnerThread(Thread.currentThread());
    else
        acquire(1);
}

初看代码发现非公平锁似乎包含公平锁的逻辑，所以我们就从“非公平锁”开始。

非公平锁

final void lock() {
    //通过 CAS 的方式尝试将 state 从0改为1，
    //如果返回 true，代表修改成功，获得锁资源;
    //如果返回false，代表修改失败，未获取锁资源
    if (compareAndSetState(0, 1))
        // 将属性exclusiveOwnerThread设置为当前线程，该属性是AQS的父类提供的
        setExclusiveOwnerThread(Thread.currentThread());
    else
        acquire(1);
}

compareAndSetState()：底层调用的是 unsafe的compareAndSwapInt，该方法是原子操作；

假设有两个线程（t1、t2）在竞争锁资源，线程 1 获取锁资源之后，执行 setExclusiveOwnerThread 操作，设置属性值为当前线程 t1。

此时，当 t2 想要获取锁资源，调用 lock() 方法之后，执行 compareAndSetState(0, 1) 返回 false，会走 else 执行 acquire() 方法。

方法查看

public final void accquire(int arg) {
    // tryAcquire 再次尝试获取锁资源，如果尝试成功，返回true，尝试失败返回false
    if (!tryAcquire(arg) &&
        // 走到这，代表获取锁资源失败，需要将当前线程封装成一个Node，追加到AQS的队列中
        acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
        // 线程中断
        selfInterrupt();
}

accquire() 中涉及的方法比较多，我们将进行拆解，一个一个来分析，顺序：tryAcquire() -> addWaiter() -> acquireQueued()。

查看 tryAcquire() 方法

// AQS中
protected boolean tryAcquire(int arg) {
    // AQS 是基类，具体实现在自己的类中实现，我们去查看“非公平锁”中的实现
    throw new UnsupportedOperationException();
}

// ReentrantLock 中
protected final boolean tryAcquire(int acquires) {
    return nonfairTryAcquire(acquires);
}

final boolean nonfairTryAcquire(int acquires) {
    // 获取当前线程
    final Thread current = Thread.currentThread();
    //获取AQS 的 state
    int c = getState();
    // 如果 state 为0，代表尝试再次获取锁资源
    if (c == 0) {
        // 步骤同上：通过 CAS 的方式尝试将 state 从0改为1，
        //如果返回 true，代表修改成功，获得锁资源;
        //如果返回false，代表修改失败，未获取锁资源
        if (compareAndSetState(0, acquires)) {
            //设置属性为当前线程
            setExclusiveOwnerThread(current);
            return true;
        }
    }
    //当前占有锁资源的线程是否是当前线程，如果是则证明是可重入操作
    else if (current == getExclusiveOwnerThread()) {
        //将 state + 1
        int nextc = c + acquires;
        //为什么会小于 0 呢？因为最大值 + 1 后会将符号位的0改为1
        //会变成负数(可参考Integer.MAX_VALUE + 1)
        if (nextc < 0) // overflow
            //加1后小于0，超出锁可重入的最大值，抛异常
            throw new Error("Maximum lock count exceeded");
        //设置 state 状态
        setState(nextc);
        return true;
    }
    return false;
}

因为线程 1 已经获取到了锁，此时 state 为 1，所以不走 nonfairTryAcquire() 的 if。

又因为当前是线程 2，不是占有当前锁的线程 1，所以也不会走 else if，即 tryAcquire() 方法返回 false。

查看 addWaiter() 方法

走到本方法中，代表获取锁资源失败。addWaiter() 将没有获取到锁资源的线程甩到队列的尾部。

private Node addWaiter(Node mode) {
    //创建 Node 类，并且设置 thread 为当前线程，设置为排它锁
    Node node = new Node(Thread.currentThread(), mode);
    // 获取 AQS 中队列的尾部节点
    Node pred = tail;
    // 如果 tail == null，说明是空队列，
    // 不为 null，说明现在队列中有数据，
    if (pred != null) {
        // 将当前节点的 prev 指向刚才的尾部节点，那么当前节点应该设置为尾部节点
        node.prev = pred;
        // CAS 将 tail 节点设置为当前节点
        if (compareAndSetTail(pred, node)) {
            // 将之前尾节点的 next 设置为当前节点
            pred.next = node;
            // 返回当前节点
            return node;
        }
    }
    enq(node);
    return node;
}

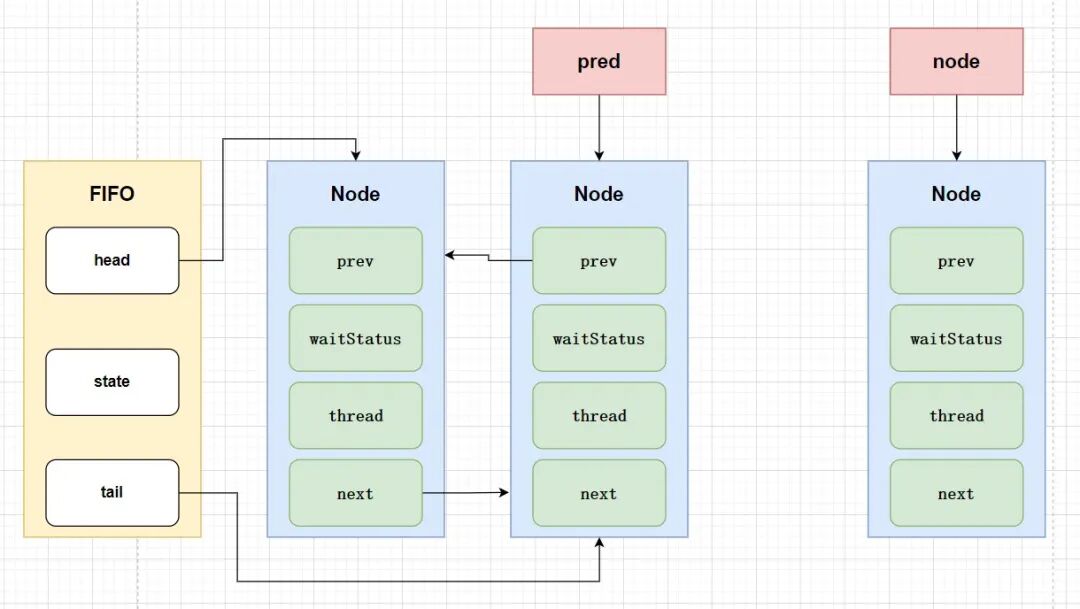

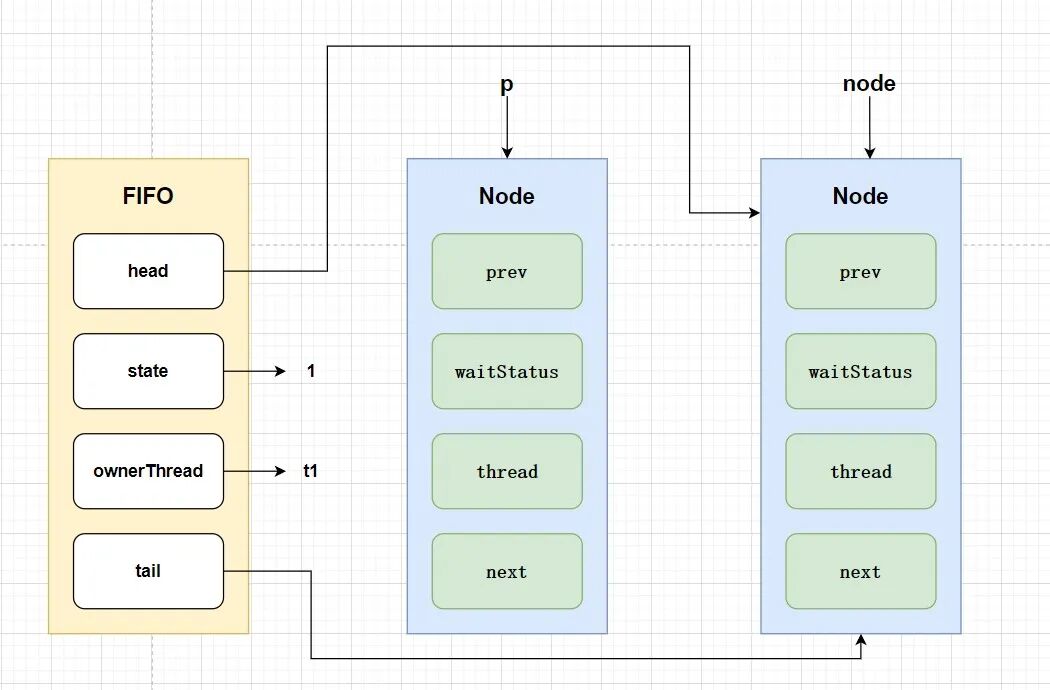

当 tail 不为空，即队列中有数据时，我们来图解一下 pred!=null 代码块中的代码。初始化状态如下，pred 指向尾节点，node 指向新的节点。

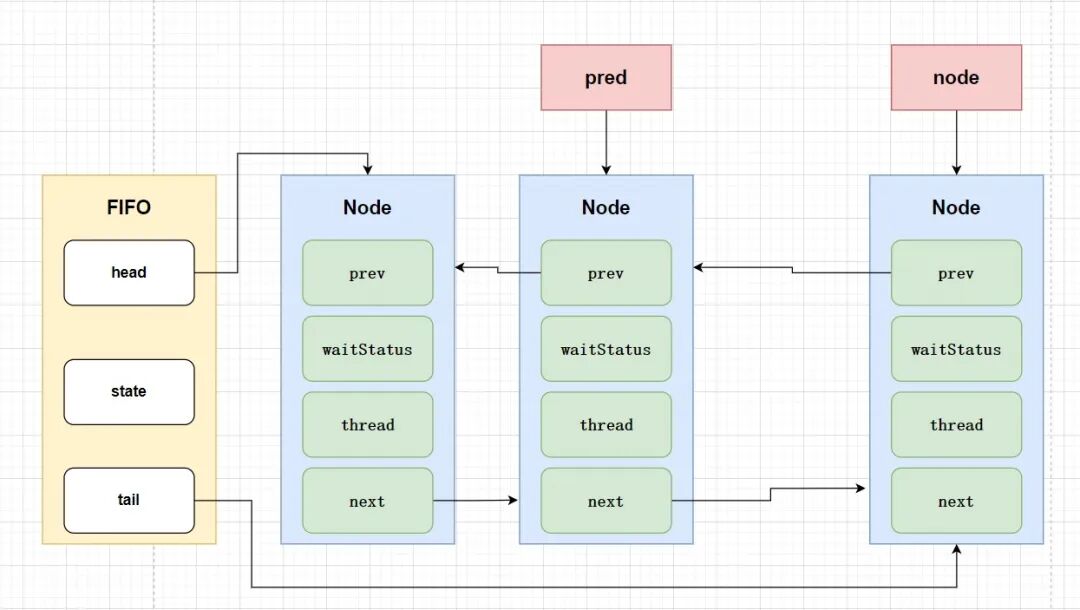

node.prev = pred;

将 node 的前驱节点设置为 pred 指向的节点。

compareAndSetTail(pred, node);

通过 CAS 的方式尝试将当前节点 node 设置为尾结点，此处我们假设设置成功，则 FIFO 队列的 tail 指向 node 节点。

pred.next = node;

将 pred 节点的后继节点设置为 node 节点，此时 node 节点成功进入 FIFO 队列尾部。

而当 pred 为空，即队列中没有节点或将 node 节点设置为尾结点失败时，会走 enq() 方法。我们列举的例子就符合 pred 为空的情况，就让我们以例子为基础继续分析吧。

//现在没人排队，我是第一个 || 前边CAS失败也会进入这个位置重新往队列尾巴去塞
private Node enq(final Node node) {
    //死循环
    for (;;) {
        //重新获取tail节点
        Node t = tail;
        // 没人排队，队列为空
        if (t == null) {
            // 初始化一个 Node 为 head，而这个head 没有意义
            if (compareAndSetHead(new Node()))
                // 将头尾都指向了这个初始化的Node，第一次循环结束
                tail = head;
        } else {
            // 有人排队，往队列尾巴塞
            node.prev = t;
            // CAS 将 tail 节点设置为当前节点
            if (compareAndSetTail(t, node)) {
                //将之前尾节点的 next 设置为当前节点
                t.next = node;
                return t;
            }
        }
    }
}

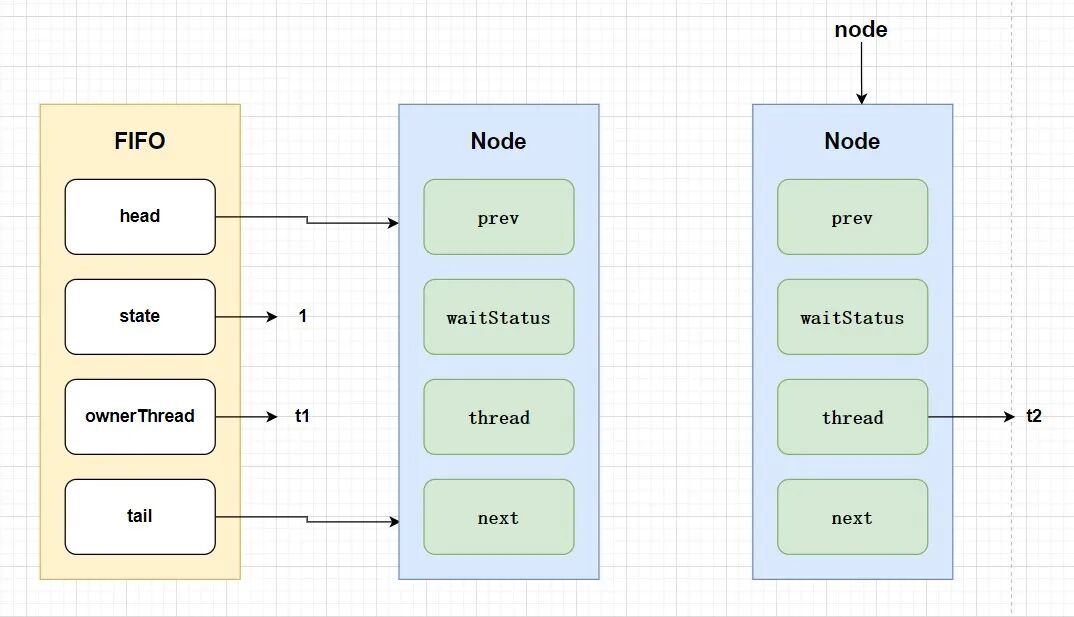

进入死循环，首先会走 if 方法的逻辑。通过 CAS 的方式尝试将一个新节点设置为 head 节点，然后将 tail 也指向新节点。

可以看出队列中的头节点只是个初始化的节点，没有任何意义。

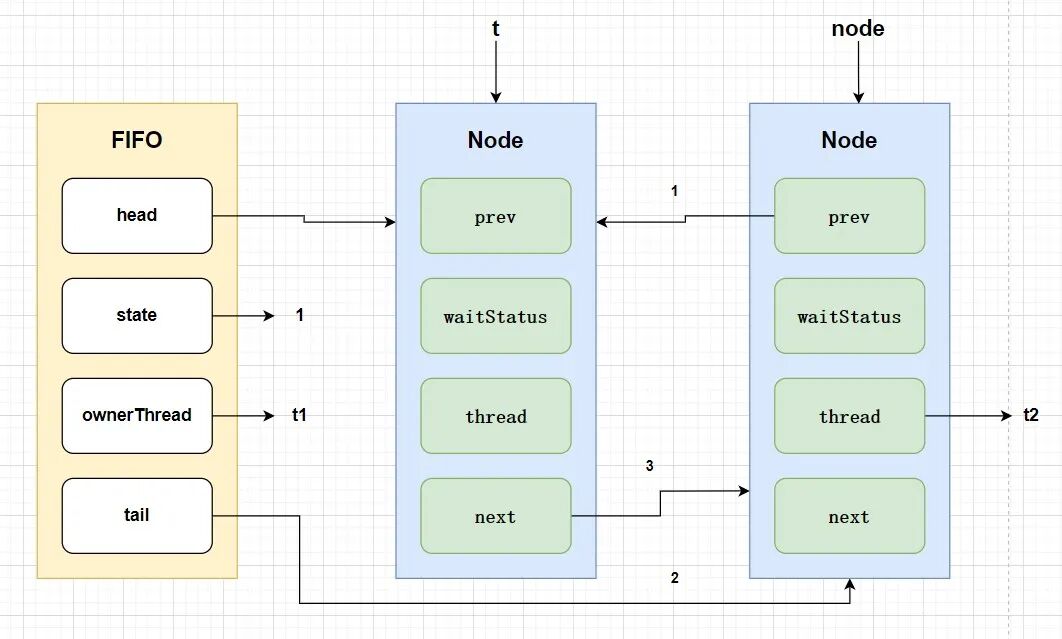

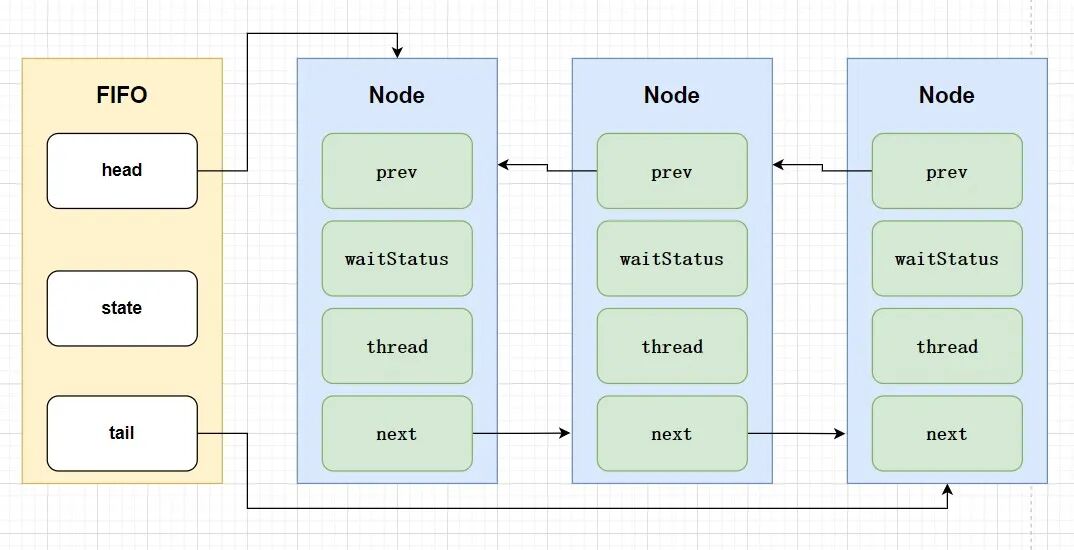

继续走死循环中的代码，此时 t 不为 null，所以会走 else 方法。将 node 的前驱节点指向 t，通过 CAS 方式将当前节点 node 设置为尾结点，然后将 t 的后继节点指向 node。至此，线程 2 的节点就被成功塞入 FIFO 队列尾部。

查看 acquireQueued() 方法

将已经在队列中的 node 尝试去获取锁否则挂起。

final boolean acquireQueued(final Node node, int arg) {
    // 获取锁资源的标识,失败为 true，成功为 false
    boolean failed = true;
    try {
        // 线程中断的标识，中断为 true，不中断为 false
        boolean interrupted = false;
        for (;;) {
            // 获取当前节点的上一个节点
            final Node p = node.predecessor();
            // p为头节点，尝试获取锁操作
            if (p == head && tryAcquire(arg)) {
                setHead(node);
                p.next = null;
                // 将获取锁失败标识置为false
                failed = false;
                // 获取到锁资源，不会被中断
                return interrupted;
            }
            // p 不是 head 或者 没拿到锁资源，
            if (shouldParkAfterFailedAcquire(p, node) &&
                // 基于 Unsafe 的 park方法，挂起线程
                parkAndCheckInterrupt())
                interrupted = true;
        }
    } finally {
        if (failed)
            cancelAcquire(node);
    }
}

这里又出现了一次死循环。

首先，获取当前节点的前驱节点 p。如果 p 是头节点(头节点没有意义)，说明 node 是 head 后的第一个节点。此时，当前获取锁资源的线程1可能会释放锁，所以线程 2 可以再次尝试获取锁。

假设获取成功，证明拿到锁资源了。将 node 节点设置为 head 节点，并将 node 节点的 pre 和 thread 设置为 null。因为拿到锁资源了，node 节点就不需要排队了。

将头节点 p 的 next 置为 null，此时 p 节点就不在队列中存在了，可以帮助 GC 回收(可达性分析)。failed 设置为 false，表明获取锁成功；interrupted 为 false，则线程不会中断。

如果 p 不是 head 节点或者没有拿到锁资源，会执行下面代码，因为我们的线程 1 没有释放锁资源，所以线程 2 获取锁失败，会继续往下执行。

//该方法的作用是保证上一个节点的waitStatus状态为-1（为了唤醒后继节点）
private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
    //获取上一个节点的状态,该状态为-1，才会唤醒下一个节点。
    int ws = pred.waitStatus;
    // 如果上一个节点的状态是SIGNAL即-1，可以唤醒下一个节点，直接返回true
    if (ws == Node.SIGNAL)
        return true;
    // 如果上一个节点的状态大于0，说明已经失效了
    if (ws > 0) {
        do {
            // 将node 的节点与 pred 的前一个节点相关联，并将前一个节点赋值给
            // pred
            node.prev = pred = pred.prev;
        } while (pred.waitStatus > 0); // 一直找到小于等于0的
        // 将重新标识好的最近的有效节点的 next 指向当前节点
        pred.next = node;
    } else {
        // 小于等于0，但是不等于-1，将上一个有效节点状态修改为-1
        compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
    }
    return false;
}

只有节点的状态为 -1，才会唤醒后一个节点，如果节点状态未设置，默认为 0。

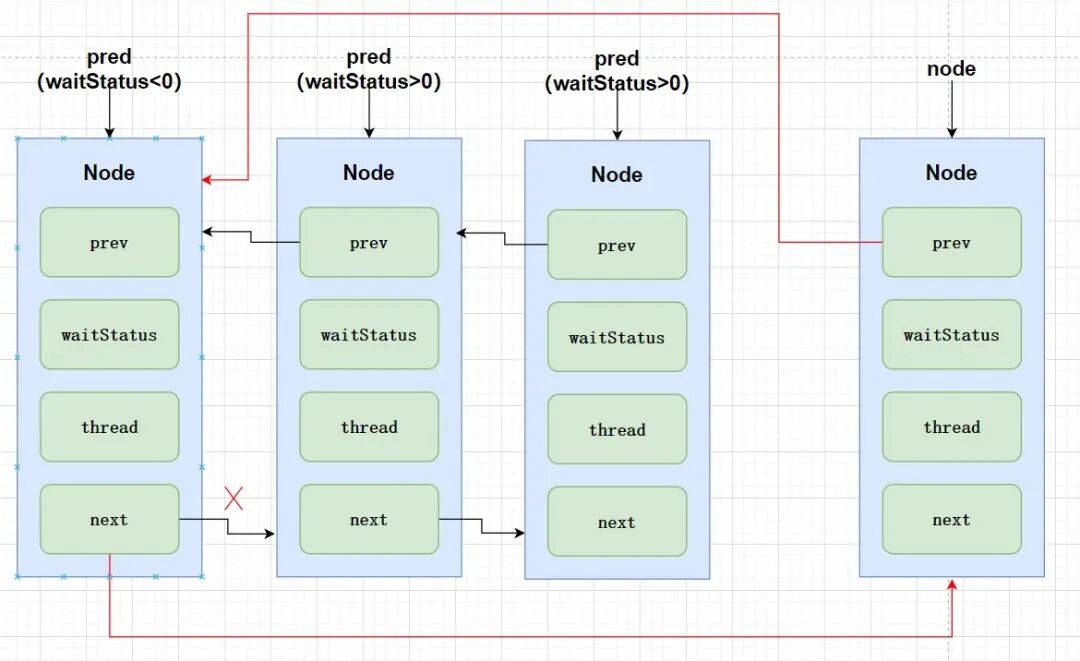

图解一下 ws>0 的过程，因为 ws>0 的节点为失效节点，所以 do...while 中会重复向前查找前驱节点，直到找到第一个 ws<=0 的节点为止，将 node 节点挂到该节点上。

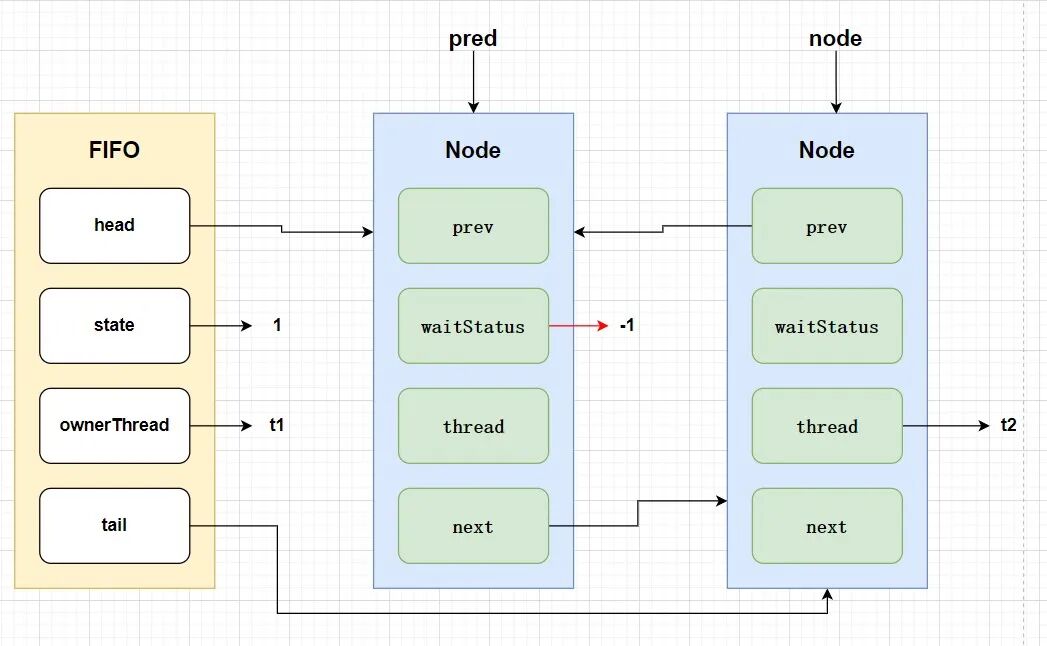

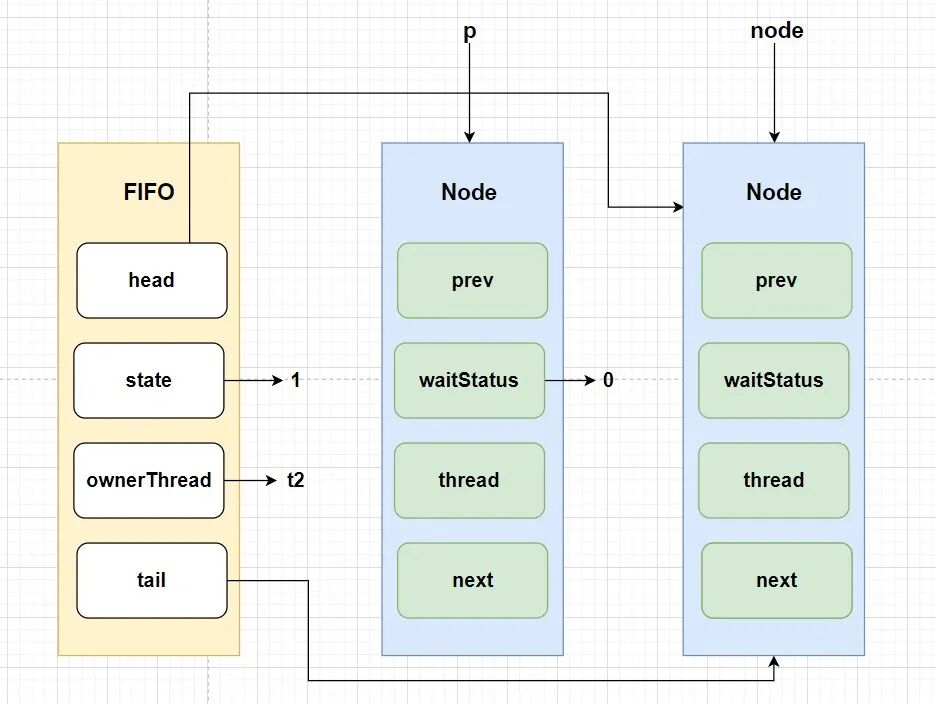

我们的 pred 是头结点且未设置状态，所以状态为 0，会走 else。通过 CAS 尝试将 pred 节点的 waitStatus 设置为 -1，表明 node 节点需要被 pred 唤醒。

shouldParkAfterFailedAcquire() 返回 false，继续执行 acquireQueued() 中的死循环。

步骤和上边一样，node 的前驱节点还是 head，继续尝试获取锁。如果线程1释放了锁，线程 2 就可以拿到，返回 true；否则继续调用 shouldParkAfterFailedAcquire()，因为上一步已经将前驱结点的 ws 设置为 -1 了，所以直接返回 true。

执行 parkAndCheckInterrupt() 方法，通过 UNSAFE.park(); 方法阻塞当前线程 2。等以后执行 unpark 方法的时候，如果 node 是头节点后的第一个节点，会进入 acquireQueued() 方法中走 if (p == head && tryAcquire(arg)) 的逻辑获取锁资源并结束死循环。

查看 cancelAcquire() 方法

该方法执行的机率约等于 0，为什么这么说呢？因为针对 failed 属性，只有 JVM 内部出现问题时，才可能出现异常，执行该方法。

// node 为当前节点
private void cancelAcquire(Node node) {
    if (node == null)
        return;
    node.thread = null;
    // 上一个节点
    Node pred = node.prev;
    // 节点状态大于0，说明节点失效
    while (pred.waitStatus > 0) node.prev = pred = pred.prev;

    // 将第一个不是失效节点的后继节点声明出来
    Node predNext = pred.next;
    // 节点状态变为失效
    node.waitStatus = Node.CANCELLED;
    // node为尾节点，cas设置pred为尾节点
    if (node == tail && compareAndSetTail(node, pred)) {
        // cas将pred的next设置为null
        compareAndSetNext(pred, predNext, null);
    } else {
        int ws;
        // 中间节点
        // 如果上一个节点不是head 节点
        if (pred != head
            && ((ws = pred.waitStatus) == Node.SIGNAL ||
                // 前边已经判断了大于0的操作，
                // pred 是需要唤醒后继节点的，所以当 waitStatus 不为 -1
                // 时，需要将 pred 节点的 waitStatus 设置为 -1
                (ws <= 0 && compareAndSetWaitStatus(pred, ws, Node.SIGNAL)))
            && pred.thread != null) {
            Node next = node.next;
            if (next != null && next.waitStatus <= 0)
                // CAS 尝试将 pred 的 next 指向当前节点的 next
                compareAndSetNext(pred, predNext, next);
        } else {
            // head 节点，唤醒后继节点
            unparkSuccessor(node);
        }

        node.next = node; // help GC
    }
}

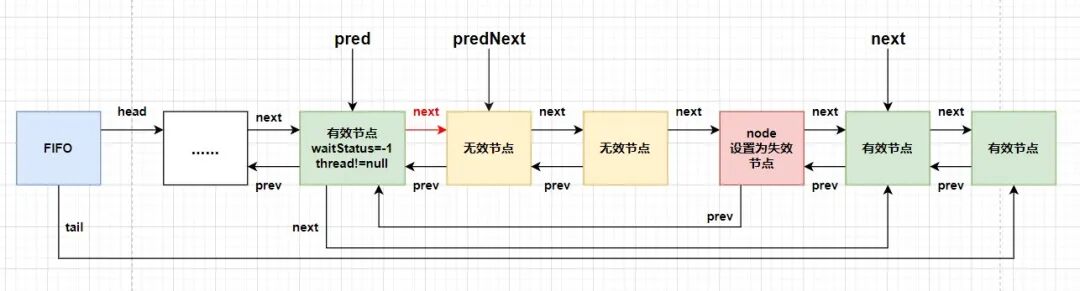

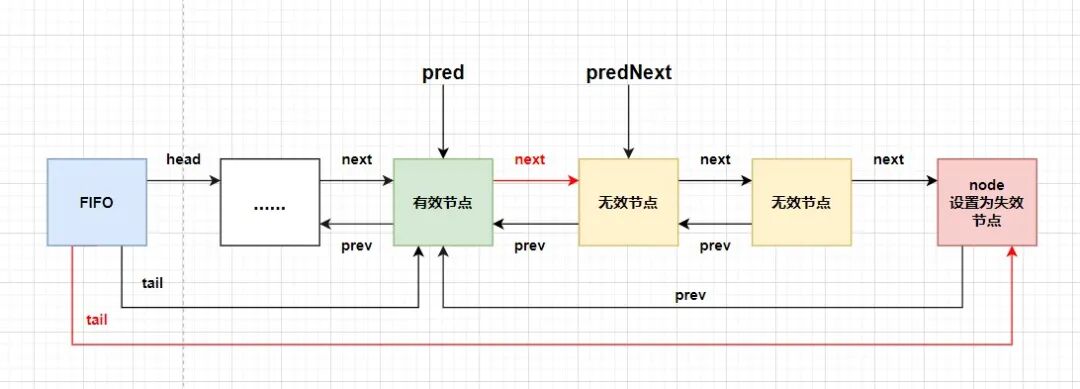

执行到 while 时找到前驱节点中最近的有效节点，把当前节点 node 挂到有效节点后边，可以过滤掉当前节点前的失效节点。声明出有效节点的第一个后继无效节点 predNext，并把当前的 node 节点状态设置为失效状态。

if 中的操作：如果当前节点是尾节点，CAS 尝试将最近的有效节点设置为尾节点，并将尾节点的 next 设置为 null。

else 中的操作：

如果 pred 节点不是头结点即中间节点，并且 pred的waitStatus 为 -1 或者 waitStatus<=0，为了让 pred 节点能唤醒后继节点，需要设置为 -1，并且 pred 节点的线程不为空。获取 node 节点的后继节点，如果后继节点有效，CAS 尝试将 pred 的next 指向 node 节点的 next。

当其他节点来找有效节点的时候走当前 node 的 prev 这条线，而不是再一个一个往前找，可以提高效率。如果是头结点则唤醒后继节点。最后将 node 节点的 next 指向自己。

解锁

释放锁是不区分公平锁和非公平锁的，释放锁的核心是将 state 由大于 0 的数置为 0。废话不多说，直接上代码：

//释放锁方法
public void unlock() {
    sync.release(1);
}

public final boolean release(int arg) {
    //尝试释放锁资源，如果释放成功，返回true
    if (tryRelease(arg)) {
        Node h = head;
        // head 不为空且 head 的 ws 不为0（如果为0，代表后边没有其他线程挂起）
        if (h != null && h.waitStatus != 0)
            // AQS的队列中有 node 在排队，并且线程已经挂起
            // 需要唤醒被挂起的 Node
            unparkSuccessor(h);
        return true;
    }
    // 代表释放一次没有完全释放
    return false;
}

如果释放锁成功，需要获取 head 节点。如果头结点不为空且 waitStatus 不为 0，则证明有 node 在排队，执行唤醒挂起其他 node 的操作。

查看 tryRelease() 方法

protected final boolean tryRelease(int releases) {
    //获取当前锁的状态，先进行减1操作，代表释放一次锁资源
    int c = getState() - releases;
    //如果释放锁的线程不是占用锁的线程，直接抛出异常
    if (Thread.currentThread() != getExclusiveOwnerThread())
        throw new IllegalMonitorStateException();
    boolean free = false;
    // 如果 c 为0
    // ，代表锁完全释放了，如果不为0，代表锁之前重入了，一次没释放掉，等待下次再次执行时，再次判断
    if (c == 0) {
        // 释放锁标志为 true，代表完全释放了
        free = true;
        // 将占用互斥锁的标识置为 null
        setExclusiveOwnerThread(null);
    }
    // 设置 state 状态
    setState(c);
    return free;
}

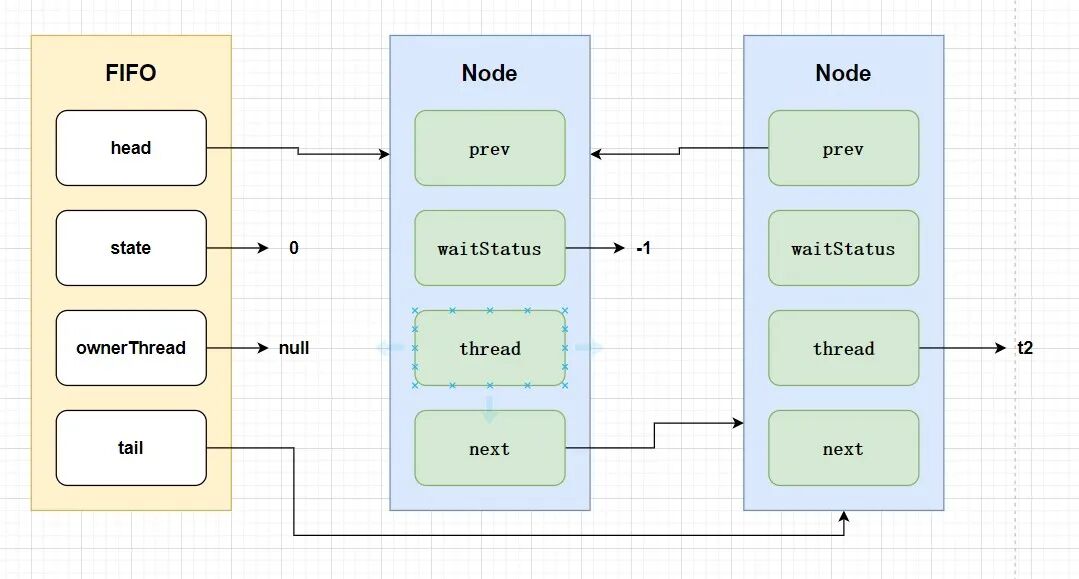

我们的例子中线程 1 占用锁资源，线程 1 释放锁之后，state 为 0。进入 if 操作，将释放标志更新为 true，将 FIFO 队列的 exclusiveOwnerThread 标志置为 null。

查看 unparkSuccessor() 方法

用于唤醒 AQS 中被挂起的线程。

// 注意当前的 node 节点是 head 节点
private void unparkSuccessor(Node node) {
    //获取 head 的状态
    int ws = node.waitStatus;
    if (ws < 0)
        // CAS 将 node 的 ws 设置为0，代表当前 node 接下来会舍弃
        compareAndSetWaitStatus(node, ws, 0);

    // 获取头节点的下一个节点
    Node s = node.next;
    // 如果下一个节点为null 或者 下一个节点为失效节点，需要找到离 head
    // 最近的有效node
    if (s == null || s.waitStatus > 0) {
        s = null;
        // 从尾节点开始往前找不等于null且不是node的节点
        for (Node t = tail; t != null && t != node; t = t.prev)
            // 如果该节点有效，则将s节点指向t节点
            if (t.waitStatus <= 0)
                s = t;
    }
    // 找到最近的node后，直接唤醒
    if (s != null)
        LockSupport.unpark(s.thread);
}

问题解析：为什么要从尾结点往前查找呢？

因为在 addWaiter 方法中是先给 prev 指针赋值，最后才将上一个节点的 next 指针赋值，为了避免防止丢失节点或者跳过节点，必须从后往前找。

我们举例中 head 节点的状态为 -1，通过 CAS 的方式将 head 节点的 waitStatus 设置为 0。

我们的头结点的后继节点是线程 2 所在的节点，不为 null，所以这边会执行 unpark 操作，从上边的 acquireQueued() 内的 parkAndCheckInterrupt() 方法继续执行。

private final boolean parkAndCheckInterrupt() {
    LockSupport.park(this);
    //返回目标线程是否中断的布尔值:中断返回true，不中断返回false，且返回后会重置中断状态为未中断
    return Thread.interrupted();
}

因为线程 2 未中断，所以返回 false。继续执行 acquireQueued() 中的死循环：

for (;;) {
    // 获取当前节点的上一个节点
    final Node p = node.predecessor();
    // p为头节点，尝试获取锁操作
    if (p == head && tryAcquire(arg)) {
        setHead(node);
        p.next = null;
        // 将获取锁失败标识置为false
        failed = false;
        // 获取到锁资源，不会被中断
        return interrupted;
    }
    // p 不是 head 或者 没拿到锁资源，
    if (shouldParkAfterFailedAcquire(p, node) &&
        // 基于 Unsafe 的 park方法，挂起线程
        parkAndCheckInterrupt())
        interrupted = true;
}

此时 p 是头节点，且能获取锁成功，将 exclusiveOwnerThread 设置为线程 2，即线程 2 获取锁资源。

将 node 节点设置为 head 节点，并将 node 节点的 pre 和 thread 设置为 null。因为拿到锁资源了，node 节点就不需要排队了。

将头节点 p 的 next 置为 null，此时 p 节点就不在队列中存在了，可以帮助 GC 回收(可达性分析)。failed 设置为 false，表明获取锁成功；interrupted 为 false，则线程不会中断。

为什么被唤醒的线程要调用 Thread.interrupted() 清除中断标记？

从上边的方法可以看出，当 parkAndCheckInterrupt() 方法返回 true 时，即 Thread.interrupted() 方法返回了 true，也就是该线程被中断了。为了让被唤醒的线程继续执行后续获取锁的操作，就需要让中断的线程像没有被中断过一样继续往下执行，所以在返回中断标记的同时要清除中断标记，将其设置为 false。

清除中断标记之后不代表该线程不需要中断了，所以在 parkAndCheckInterrupt() 方法返回 true 时，要自己设置一个中断标志 interrupted = true，为的就是当获取到锁资源执行完相关的操作之后进行中断补偿，故而需要执行 selfInterrupt() 方法中断线程。

以上就是我们加锁解锁的图解过程了。最后我们再来说一下公平锁和非公平锁的区别。

区别

前边已经说过了，似乎非公平锁包含了公平锁的全部操作。打开公平锁的代码，我们发现 accquire() 方法中只有该方法的实现有点区别。

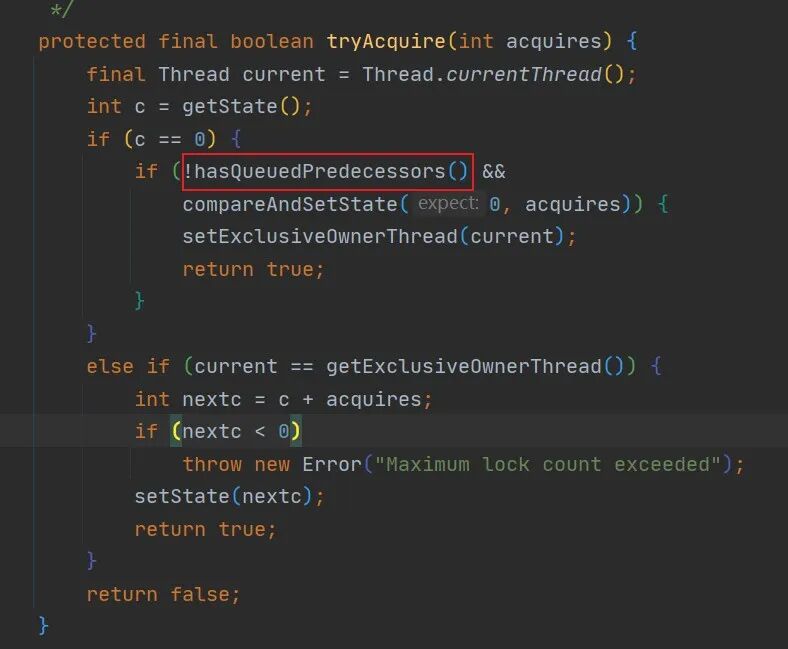

hasQueuedPredecessors() 返回 false 时才会尝试获取锁资源。该方法代码实现如下：

public final boolean hasQueuedPredecessors() {
    Node t = tail;
    Node h = head;
    Node s;
    return h != t &&
        ((s = h.next) == null || s.thread != Thread.currentThread());
}

• h==t 时，队列为空，表示没人排队，可以获取锁资源；
• 队列不为空，头结点有后继节点不为空且 s 节点获取锁的线程是当前线程也可以获取锁资源，代表锁重入操作。

总结

以上就是我们的全部内容了。我们在最后再做个总结：

• 代码使用要合乎规范，避免加锁成功后，在 finally 中无法解锁；
• 理解 AQS 的 FIFO 队列以及 Node 的相关属性，尤其注意 waitStatus 的状态；
• 利用图加深对非公平锁源码的理解。

- EOF -

推荐阅读  点击标题可跳转

1、如何手写一个 AQS？

2、扔掉源码，15张图带你彻底理解Java AQS

3、JAVA REENTRANTLOCK、SEMAPHORE 的实现与 AQS 框架

看完本文有收获？请转发分享给更多人

关注「ImportNew」，提升Java技能

点赞和在看就是最大的支持❤️
