华中科技大学谭必恩教授课题组在超交联微孔有机聚合物方面取得新进展
二氧化碳作为一种温室效应气体，其大气中日益增多的排放量已给全球的生态环境带来了严重的危害。微孔有机聚合物因高比表面积、质轻、稳定性好、合成条件温和且合成方法的多样性等优点在二氧化碳捕获方面具有良好的应用前景。目前，研究者主要将精力致力于微孔有机聚合物的功能化，以期通过调控聚合物和二氧化碳之间的相互作用来提高材料的二氧化碳吸附性能。
常见的方法主要是通过聚合物的后合成修饰或不同官能度单体的直接聚合在材料的孔壁上引入诸如氨基、硝基、羧基、羟基、磺酰基或磺酸酯等亲二氧化碳的极性官能团，或包括氮原子、氧原子和硫原子等在内的杂原子。值得注意是的是，具有碱性的氮原子可通过偶极-四极和路易斯酸-路易斯碱相互作用来提高聚合物框架对二氧化碳分子的亲和力，进而增强聚合物材料的二氧化碳的捕获性能、吸附热和气体吸附选择性。
此外，基于泛函密度理论的模拟表明，单体中较高的电子密度分布可有助于提高材料的二氧化碳吸附性能。稠环化合物是一类由两个或两个以上碳环或杂环以共有环边而形成的多环有机化合物，由于分子中存在的π共轭体系，它们具有富电的特性，因而有望用于构建具有二氧化碳捕获性能良好的多孔有机材料。与此同时，萘作为一种最重要的稠环化合物，不仅来源广泛而且在工业上常用于制备特定的化工原料。然而，具有较多的反应活性位点和富电子的特性的奈基在编制用于二氧化碳吸附的多孔材料方面其研究鲜有报道。因此，不难理解，具有不同奈基的构筑单元将有助于构建结构新颖的有机多孔材料，而且所得材料也有望表现出良好的气体吸附性能。
基于此，谭必恩教授团队采用不同的叔胺(TPB, NPB, α,β-TNB)为构筑单体，通过简单一步的傅克烷基化反应，依次合成了三种结构新颖的超交联聚合物材料(Polymer 1, Polymer 2, Polymer 3)，且具有较高的产率。
图1. 聚合物的合成示意图和构筑单元的化学结构
研究表明，所得聚合物具有较好的孔性能和气体吸附性能，其中SBET可达1717 m2 g-1，SLangmuir为2135 m2 g-1，273.15 K/1.00 bar下的CO2捕获性能为18.85 wt%. 此外，聚合物在298.15 K下CO2/N2和CO2/CH4的气体吸附选择性可达24.9和6.3。

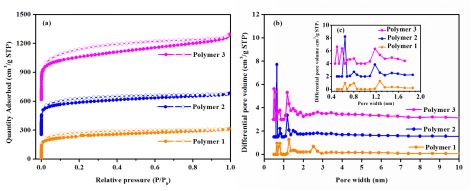

图2. (a)77.3 K下聚合物材料的氮气吸附-脱附曲线；(b) 基于DFT方法计算得出的聚合物孔径分布曲线；(c) 聚合物材料微孔区域(<2 nm)的孔径分布曲线
表1. 聚合物的孔性能

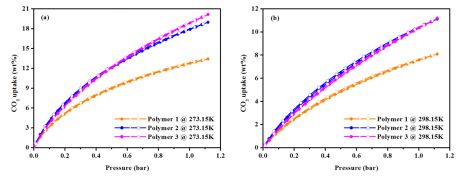

图3. (a) 273.15 K/1.13 bar下聚合物材料的CO2吸附-脱附曲线；(b) 298.15 K/1.13 bar下聚合物材料的CO2吸附-脱附曲线

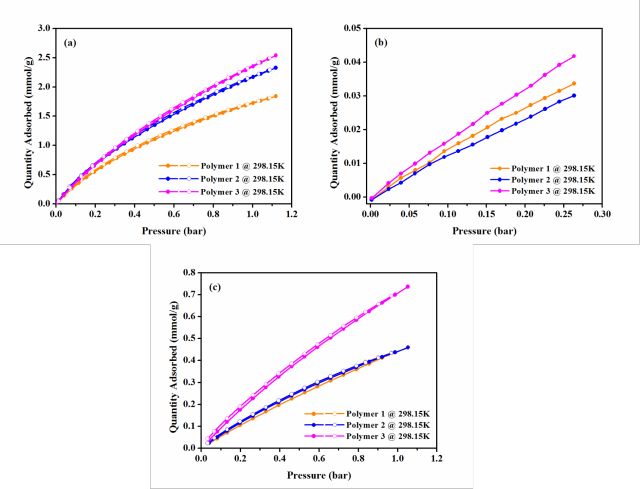

图4. 298.15 K下聚合物材料的CO2 (a), N2 (b)和CH4 (c)吸附曲线。
图5. 根据298.15 K下聚合物的CO2 (粉色), N2 (蓝色)和CH4 (橙色)吸附曲线采用亨利定律斜率法计算Polymer 1的CO2/N2和CO2/CH4的气体吸附选择性。
图6. 根据298.15 K下聚合物的CO2 (粉色), N2 (蓝色)和CH4 (橙色)吸附曲线采用亨利定律斜率法计算Polymer 2的CO2/N2和CO2/CH4的气体吸附选择性。
图7. 根据298.15 K下聚合物的CO2 (粉色), N2 (蓝色)和CH4 (橙色)吸附曲线采用亨利定律斜率法计算Polymer 3的CO2/N2和CO2/CH4的气体吸附选择性。
表2. 聚合物的气体吸附性能和气体吸附选择性
图8. 77.3 K/1.13 bar下聚合物材料的氢气吸附-脱附曲线

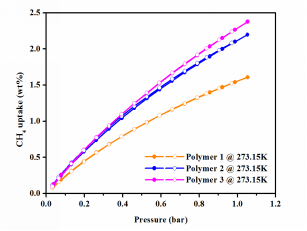

图9. 273.15 K/1.13 bar下聚合物材料的甲烷吸附-脱附曲线.

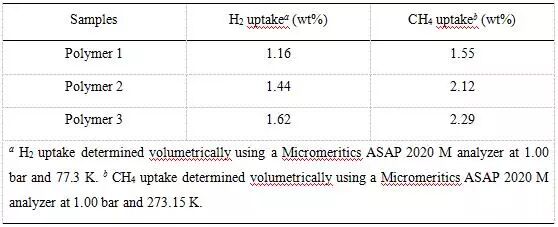

表3. 聚合物的氢气和甲烷气体吸附性能
实验结果表明，所得聚合物的孔性能可得以良好的调控。这是因为，所有构筑单体具有相同的中间骨架，只是与氮原子相连的端基官能团呈现出不同的差异。由于奈基比苯基具有较多的反应活性位点，随着端基的苯基逐步被奈基取代，单体中反应活性位点的数量增多，一方面将会加快反应的进程，另一方面还会提高反应的交联度且通过聚合物片段把空间分割为更小的孔，从而实现聚合物孔结构的良好调控。此外，所得聚合物的二氧化碳吸附性能也得到良好的调控。这是因为，奈基比苯基具有更好的π共轭体系，即更好的富电特性，随着单体中的苯基逐步被奈基取代，奈基的数量逐步增多，单体的富电特性也随之增强。基于泛函密度理论的模拟已表明，单体具有较好的富电性可有助于材料的二氧化碳吸附性能。因此，聚合物材料的二氧化碳吸附性能也能得以良好的调控。
以上相关成果发表在Macromolecules (Macromolecules. 2018, DOI:10.1021/acs. macromol.8b00274 )上。论文的第一作者为华中科技大学化学与化工学院博士生侯双双，目前在谭必恩教授课题组继续研究学习，通讯作者为谭必恩教授。
论文链接：
https://pubs.acs.org/doi/10.1021/acs.macromol.8b00274
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina
（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
