贵州大学谢兰副教授课题组：溶剂蒸发诱导相分离法制备微观形貌可控的3D聚乳酸多孔材料
随着工业的迅速发展，工业过程中大量含油废水的产生以及海上原油泄漏事件不断发生，对于简便且有效率的油水分离技术和材料提出了迫切需求。材料吸附法由于其简单、高效、廉价以及对实施条件要求不高而被广泛用于油水分离。可生物降解的聚乳酸（PLLA）多孔材料作为油水分离材料可以减轻石油资源枯竭和白色污染压力，引起了广大学者的关注。但如何快速高效的制备出微观形貌可控的PLLA多孔材料仍是实现PLLA材料在油水分离领域广泛应用的关键所在。

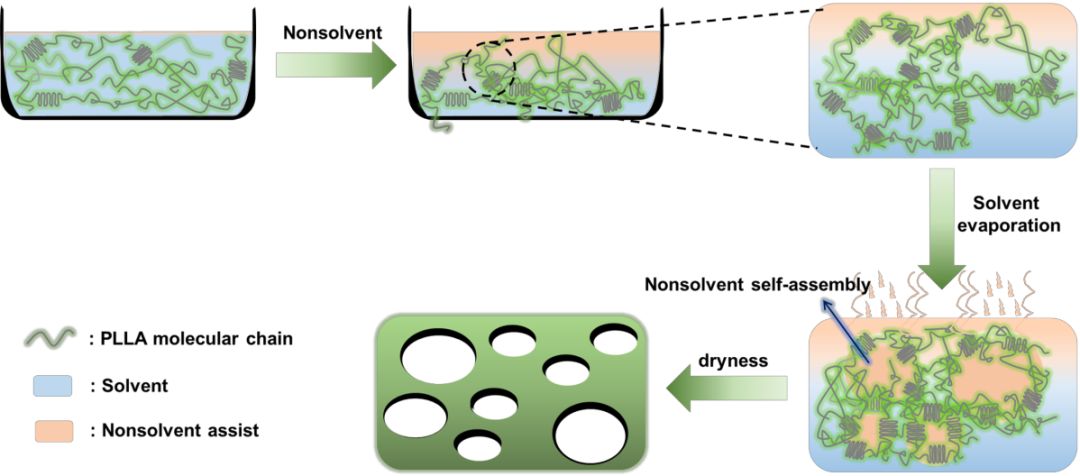

图1. 溶剂蒸发诱导相分离法制备PLLA多孔材料的示意图
近期，为了实现PLA多孔材料的高效快速制备，避免耗时耗能的冷冻干燥过程，贵州大学谢兰副教授课题组采用溶剂蒸发诱导相分离一步法制备出微观形貌可控的 PLLA多孔材料（如图1所示）。

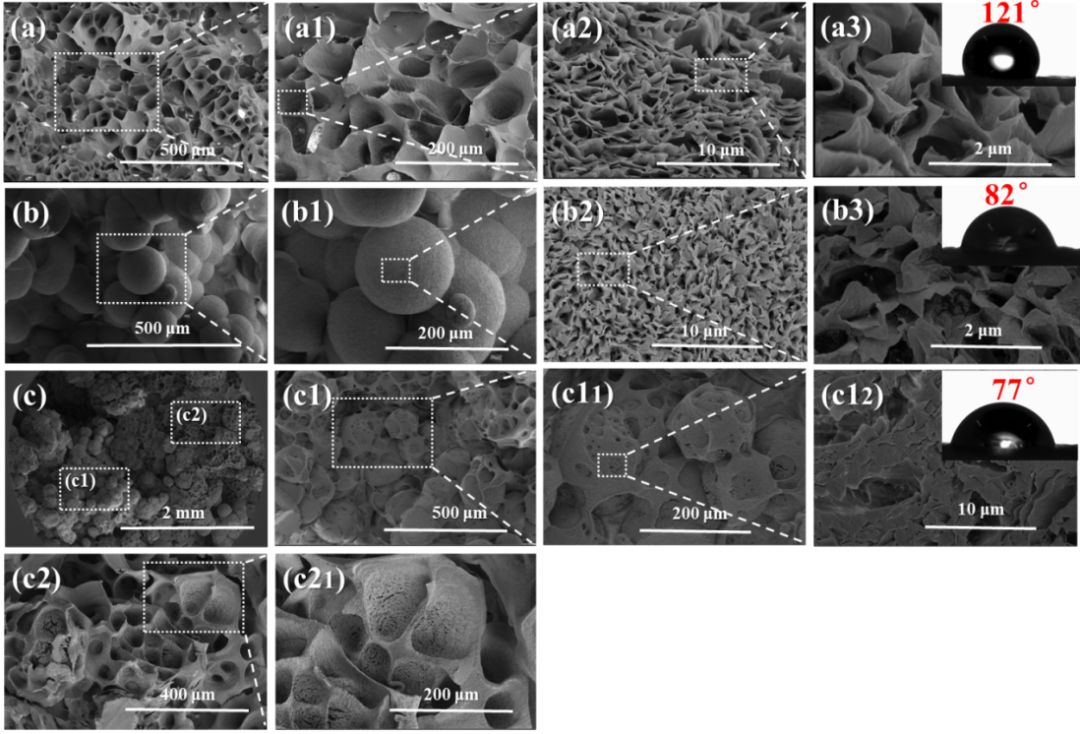

图2. PLLA多孔材料的SEM 图片 （a）纤维网络结构，PLLA浓度为5 wt%，（b）微球结构，PLLA浓度为10 wt%，（c）多层次结构，PLLA浓度为20 wt%, 三者成型温度均在30 °C。
PLLA多孔材料的微观结构，如纤维网络结构、微球结构和多层次结构均可简单通过制备条件（如温度和PLLA溶液浓度）实现调控（图2所示）。并且PLLA多孔材料的润湿性能与微观结构息息相关。图2a中纤维网络结构的PLLA材料水接触角高达121°，而未致孔的PLLA薄膜水接触角只有67°。结合PLLA多孔材料的高孔隙率和优异的疏水性能，其在油水分离领域有着巨大的应用潜力 （图3所示）。溶剂蒸发诱导相分离法避免了冷冻干燥过程，为高效、快速制备PLLA多孔材料提供了新思路。

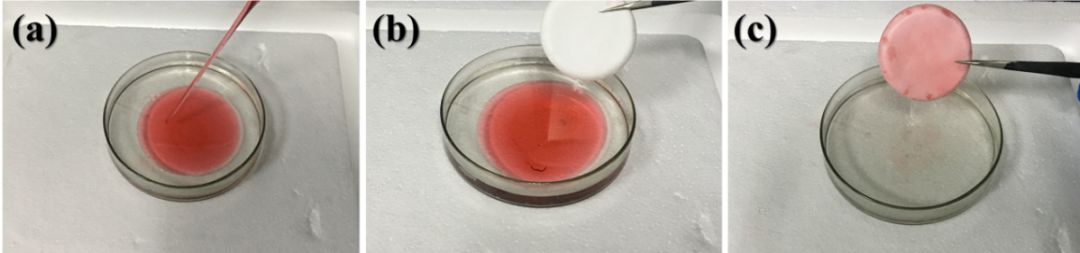

图3. PLLA多孔材料油水分离过程
以上工作发表在《Applied Surface Science》杂志上，论文第一作者为贵州大学2016级硕士研究生孙鑫，通讯作者为田瑶珠教授和谢兰副教授。该工作得到了国家自然科学基金（No.2016027和No.51763003）、贵州省青年拔尖人才等项目经费的支持。
论文链接：
https://doi.org/10.1016/j.apsusc.2018.08.119
高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：info@polymer.cn
关注高分子科学技术 👉
长按二维码关注
诚邀投稿
欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至info@polymer.cn，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。
欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。
申请入群，请先加审核微信号PolymerChina
（或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。
Send to Author
