浙大王立和俞豪杰团队 JHM：用于可见光下双酚A降解的g-C3N4增强的二茂铁改性 Uio-66-NH2 复合物光催化剂

Original 老酒高分子高分子科技

收录于合集

点击上方“蓝字” 一键订阅

双酚A（BPA）是一种广泛用于塑料制备的化合物，其在塑料生产和使用过程中会不可避免地进入到水环境中。BPA是一种内分泌干扰物，相关研究表明即使低至纳克级的BPA也会影响人体健康。因此在相关行业的工业废水中去除BPA非常重要。石墨相氮化碳（CN）基光催化技术因操作容易、稳定性高和光响应性好等优点被认为是一种有效降解水中BPA的技术。然而，CN的光生载流子（电子和空穴对）极易重新复合，影响了其进一步的发展和应用。因此，设计具有高催化活性的BPA降解光催化体系具有重要意义。

近日，浙江大学王立教授和俞豪杰副教授团队利用席夫碱反应将二茂铁（Fc）基团共价修饰到Uio-66-NH₂ （U-F）上，进而和CN复合制得新型异质结构复合物(U-F@CN)光催化剂（图1）。

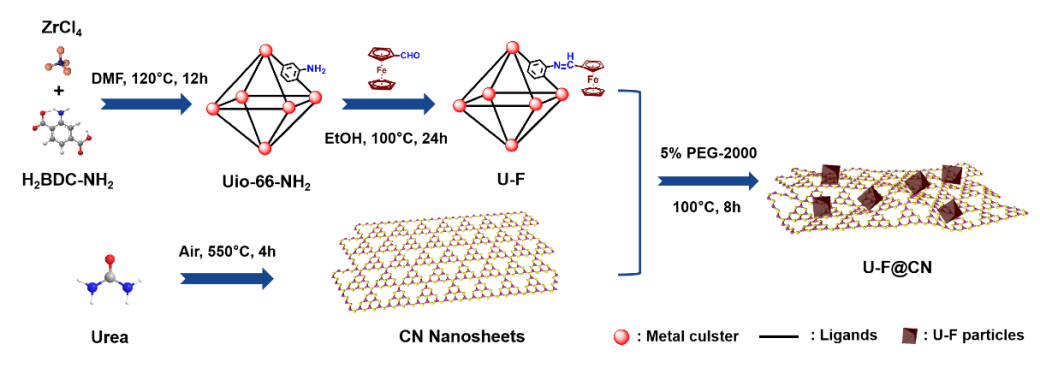

图1 U-F@CN光催化剂的制备示意图。

与CN相比，U-F@CN具有更好的可见光吸收能力和更窄的禁带宽度，因而在相同光照条件下U-F@CN更易产生光生电子-空穴对。同时，U-F@CN可原位在U-F和CN界面处生成异质结，为光生载流子的迁移提供空间，能够有效提高电荷分离效率（图2）。

所得的U-F@CN光催化剂具有良好的光催化活性，其在可见光照射下对BPA降解速率常数达0.06592 min^-1，分别是U-F和CN的3.5和4.5倍。这种高催化活性可能主要得益于U-F和CN的协同作用：U-F不仅能够提供额外的催化活性位点，还能在光照条件下活化PMS产生活性氧（ROS）；而CN则能提供丰富的光吸收位点，产生大量的光生载流子，通过计算，U-F@CN/PMS/Vis体系的协同指数为2.84。此外，U-F@CN/PMS/Vis体系在3-11的pH值范围和15-35℃的温度范围内，均能保持很好的光催化活性（图3）。

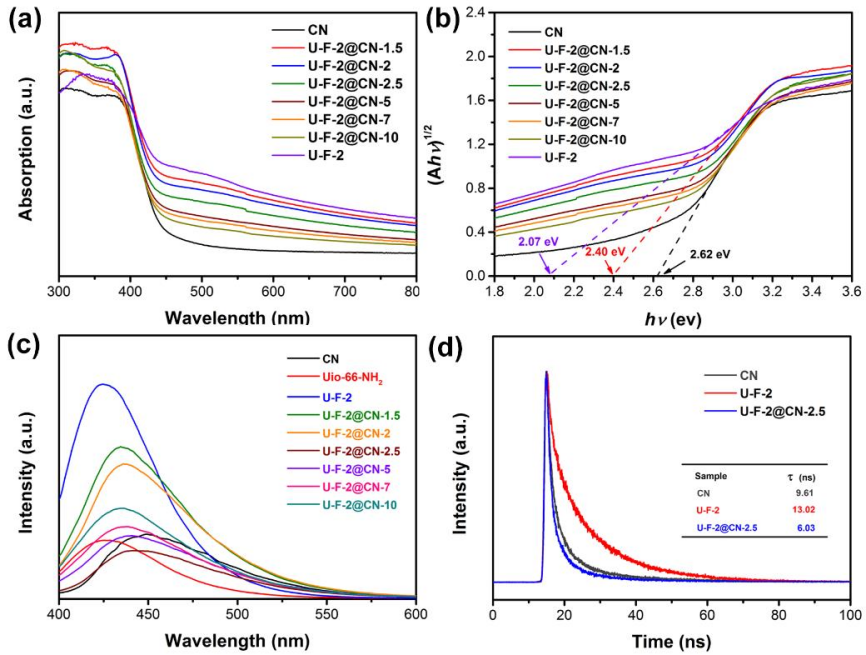

图2 U-F@CN光催化剂的光学性能。

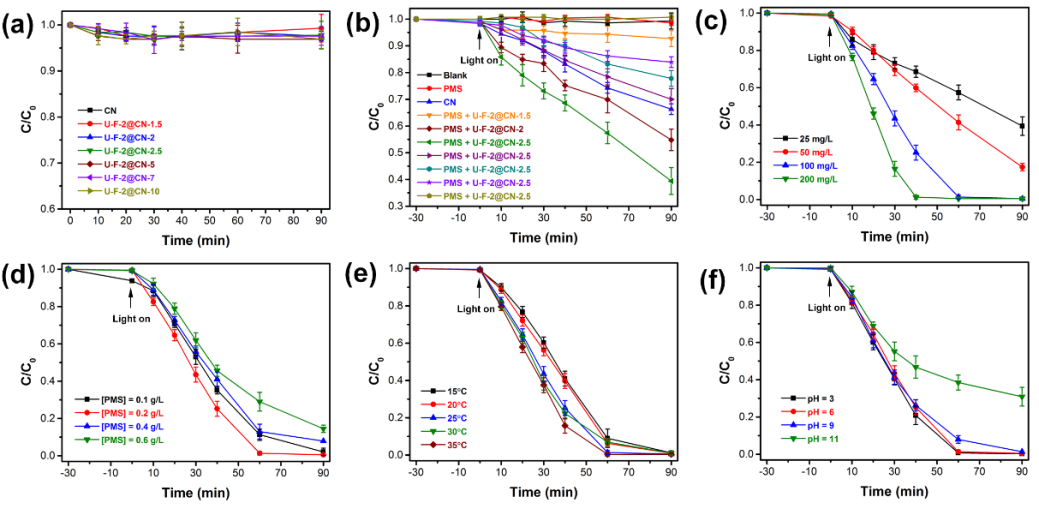

图3 U-F@CN/PMS/Vis体系光催化降解BPA性能。

通过淬灭实验、电子顺磁共振和电化学技术对U-F@CN/PMS/Vis体系的催化机理进行了研究。结果表明，U-F@CN/PMS/Vis体系中主要的活性氧是h⁺和·O₂^-，这是由于体系界面的载流子迁移符合Z型机制（图4）。此外，还对催化剂的稳定性进行了分析（图5），在多次循环催化过程中均具有很好的稳定性。

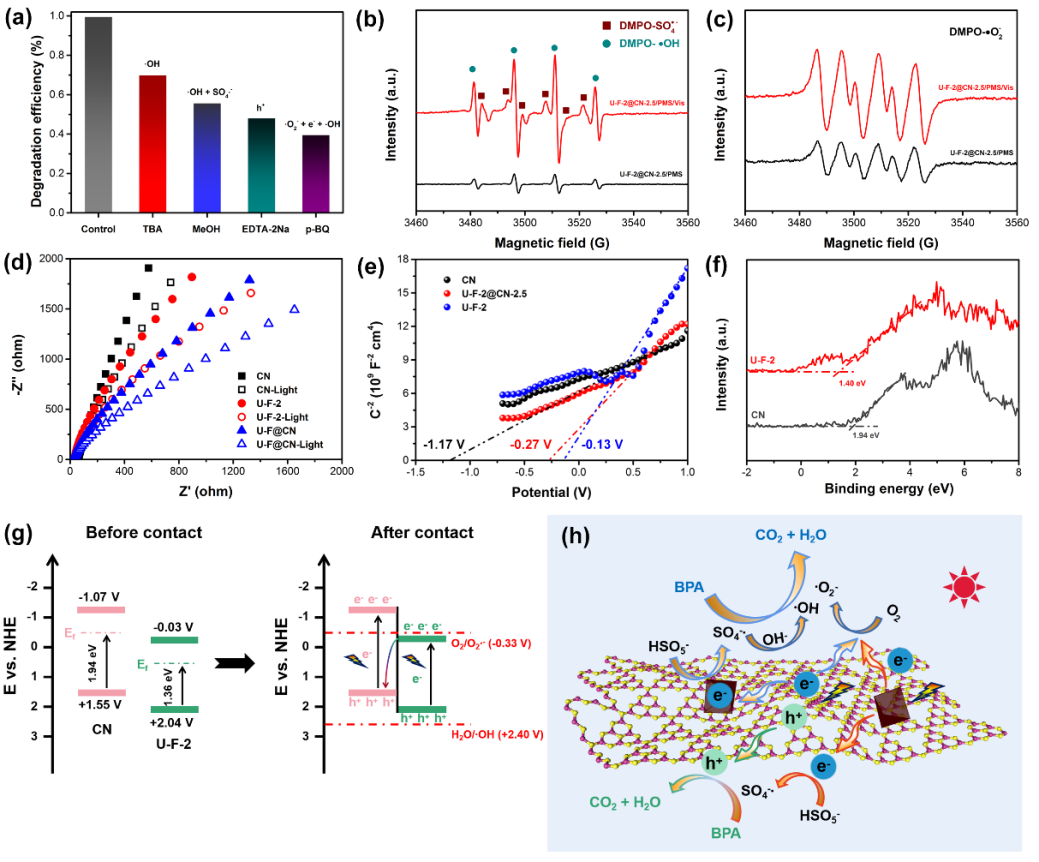

图4 U-F@CN/PMS/Vis体系可能的反应机理。

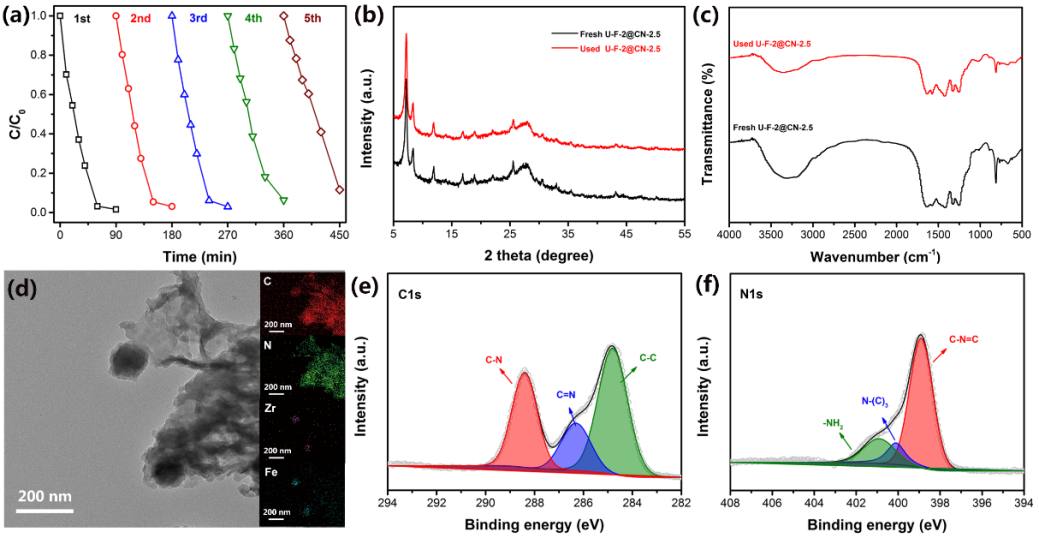

图5 U-F@CN光催化剂的稳定性。

以上成果近期发表在Journal of Hazardous Materials上，论文题为“Ferrocene-modified Uio-66-NH₂ hybrids with g-C₃N₄ as enhanced photocatalysts for degradation of bisphenol A under visible light”。第一作者为浙江大学化学工程与生物工程学院2019级博士研究生黄志坤，通讯作者为浙江大学化学工程与生物工程学院俞豪杰副教授。

论文信息：Journal of Hazardous Materials, 2022, 436, 129052

论文链接：

https://doi.org/10.1016/j.jhazmat.2022.129052

浙大俞豪杰副教授和王立教授团队Adv. Healthc. Mater.：用于紧急伤口止血的湿面粘附水凝胶

浙大王立教授和俞豪杰副教授团队AFM：受贻贝启发的基于铁-儿茶酚复合物的近红外光触发形变聚合物

浙大王立教授和俞豪杰副教授团队Chem. Mater.：具有人体温度和水响应的三重及双向可逆形状记忆聚合物网络

浙江大学王立教授和俞豪杰副教授团队CEJ：二茂铁基金属有机框架材料制备及选择性金回收

浙江大学王立教授/俞豪杰副教授团队Coordin Chem Rev：含二茂铁基团金属有机框架：从合成到应用

浙江大学王立教授和俞豪杰副教授课题组在形状记忆水凝胶领域取得新进展

浙江大学王立教授和俞豪杰副教授课题组在超薄二茂铁基金属有机框架材料领域取得新进展

浙江大学王立教授课题组综述：苯硼酸基智能闭环胰岛素控释系统的研究进展
