大连理工大学刘野教授 Macromolecules：环氧烷烃羰化聚合增韧聚3-羟基丁酸酯

点击上方“蓝字” 一键订阅

聚3-羟基丁酸酯（P3HB）是聚羟基脂肪酸酯（PHAs）中最具代表性的产品，但高达180 ℃的熔点（T_m）和高结晶性导致其具有硬而脆的特性，限制了它的应用领域。工业上主要用物理共混，或在生物发酵过程中掺入其它羟基酸，来改善P3HB固有的脆性。化学法主要通过基于β-丁内酯或其八元环二聚体与其它内酯的开环共聚来实现P3HB的增韧。以廉价易得的环氧烷烃和一氧化碳为原料，直接通过羰化聚合的方法可以实现P3HB的改性，但是，此类聚合反应效率低、选择性差，仅得到低分子量的PHAs产品。

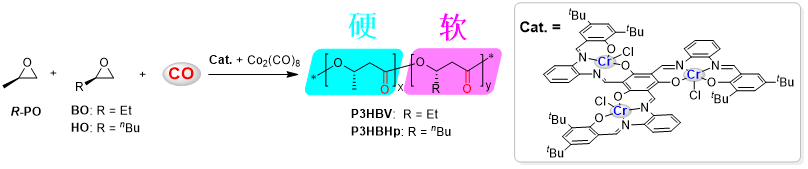

2022年大连理工大学精细化工国家重点实验室刘野教授应用一种多核心/羰基钴的催化体系，通过双重催化的策略，实现了多种环氧烷烃与一氧化碳的直接羰化聚合反应，该反应的关键在于通过弱亲核性的羧酸中间体进行，从而抑制了链转移和酯交换反应，制备了17种高分子量的PHAs产品（Angew. Chem. Int. Ed. 2022, 40. e202116208）。近日，该团队以手性环氧烷烃和CO为原料，通过三元共聚反应合成了具有热力学和机械性能可调控的P3HB共聚酯。通过“硬+软”模式向P3HB中掺入长烷基侧链的软质单元，降低了共聚物的T_m，提高了共聚物的韧性，发现含有约80%的3-羟基丁酸脂单元的P3HBV（聚（3-羟基丁酸酯-co-3-羟基戊酸酯））和P3HBHp（聚（3-羟基丁酸酯-co-3-羟基庚酸酯））共聚酯，其Tm值分别为126 ℃和98/108 ℃，玻璃化转变温度分别为-2 ℃和-5 ℃。拉伸测试显示，P3HBV和P3HBHp的断裂伸长率（ε_B）分别增加至45%和676%，明显高于手性P3HB（ε_B= 5%），其中，P3HBV展现出与生物制P3HBV相似的性能，而P3HBHp则表现出类似于商业低密度聚乙烯的拉伸性能。此外，掺入的共聚单体的结构和立体化学对P3HB共聚物的性能有极大影响，其可用于粘性压敏胶以及具有韧性的塑料。该方法为制备机械性能可调控的PHAs材料提供了一个新的思路。

该工作以“Toughening Poly(3-hydroxybutyrate) by Using Catalytic Carbonylative Terpolymerization of Epoxides”为题发表在Macromolecules上。论文的第一作者是大连理工大学化工学院博士生杨金闯，通讯作者为刘野，该项目得到了国家自然科学基金（NSFC, Grants 22071016）的支持。

原文链接：

https://doi.org/10.1021/acs.macromol.2c02438

相关进展

大连理工大学刘野教授《J. Catal.》：镍/钯催化剂制备主链羰基功能化聚乙烯产品

大连理工大学刘野教授 Angew：镍催化剂经济高效制备聚酮高分子材料

大连理工大学吕小兵教授和刘野教授ACS Catal.：可循环聚碳酸酯的构建——让环境更加美好

大连理工大学刘野教授与中国科大陈昶乐教授JACS：C1资源制备聚酮高分子

大连理工吕小兵教授课题组刘野副教授在可循环聚碳酸酯制备领域取得进展

高分子科技原创文章。欢迎个人转发和分享，刊物或媒体如需转载，请联系邮箱：[e-mail]

诚邀投稿

欢迎专家学者提供稿件（论文、项目介绍、新技术、学术交流、单位新闻、参会信息、招聘招生等）至[e-mail]，并请注明详细联系信息。高分子科技®会及时推送，并同时发布在中国聚合物网上。

欢迎加入微信群 为满足高分子产学研各界同仁的要求，陆续开通了包括高分子专家学者群在内的几十个专项交流群，也包括高分子产业技术、企业家、博士、研究生、媒体期刊会展协会等群，全覆盖高分子产业或领域。目前汇聚了国内外高校科研院所及企业研发中心的上万名顶尖的专家学者、技术人员及企业家。

申请入群，请先加审核微信号PolymerChina （或长按下方二维码），并请一定注明：高分子+姓名+单位+职称（或学位）+领域（或行业），否则不予受理，资格经过审核后入相关专业群。

点

这里“阅读原文”，查看更多
