菲尼克斯PHOENIX CONTACT 可能熟悉工业的小伙伴有所耳闻，是一家在工业自动化领域赫赫有名的电气公司。菲尼克斯电气是一家成立于1923年的德国家族企业，专注于电气连接、电子接口、工业自动化领域的全球技术和市场领导者，服务于能源、过程行业、汽车、风能、通讯、轨道交通、水处理、机械制造、工业电子、楼宇自动化等领域，是工业4.0最核心的参与者与推进者之一。

菲尼克斯电气在50多个国家有子公司，销售和服务网络遍布全球。1993年，菲尼克斯进入中国市场，如今在中国拥有近30个办事处、30亿规模、2000名员工，扎根中国服务中国的德国企业。

不过近期菲尼克斯看准用户需求，以近百年德国企业的精工品质标准进驻快充行业，为用户带来一系列高品质快充。充电头网收到了这家电气公司的20W PD充电器，它还有个响亮的中文名字，菲速，下面就为大家带来它的性能测试。

产品介绍

菲速20W PD充电器正面包装简洁异常，菲尼克斯的标志 PHOENIX CONTACT 表明真身。

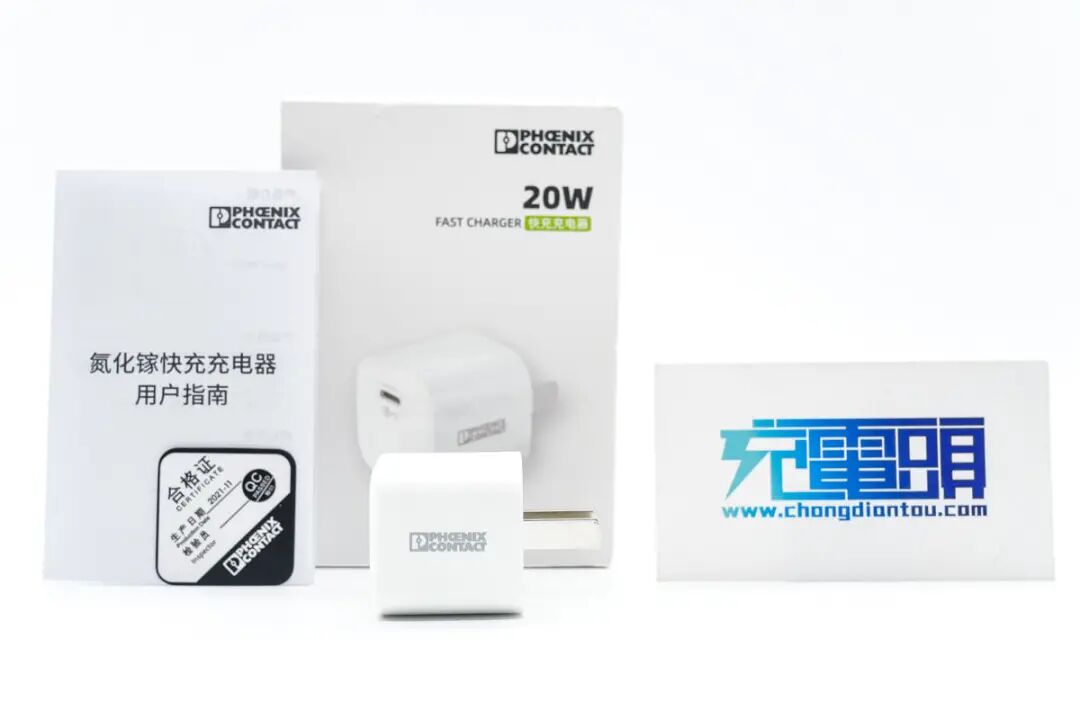

打开包装，内含充电器和说明书。

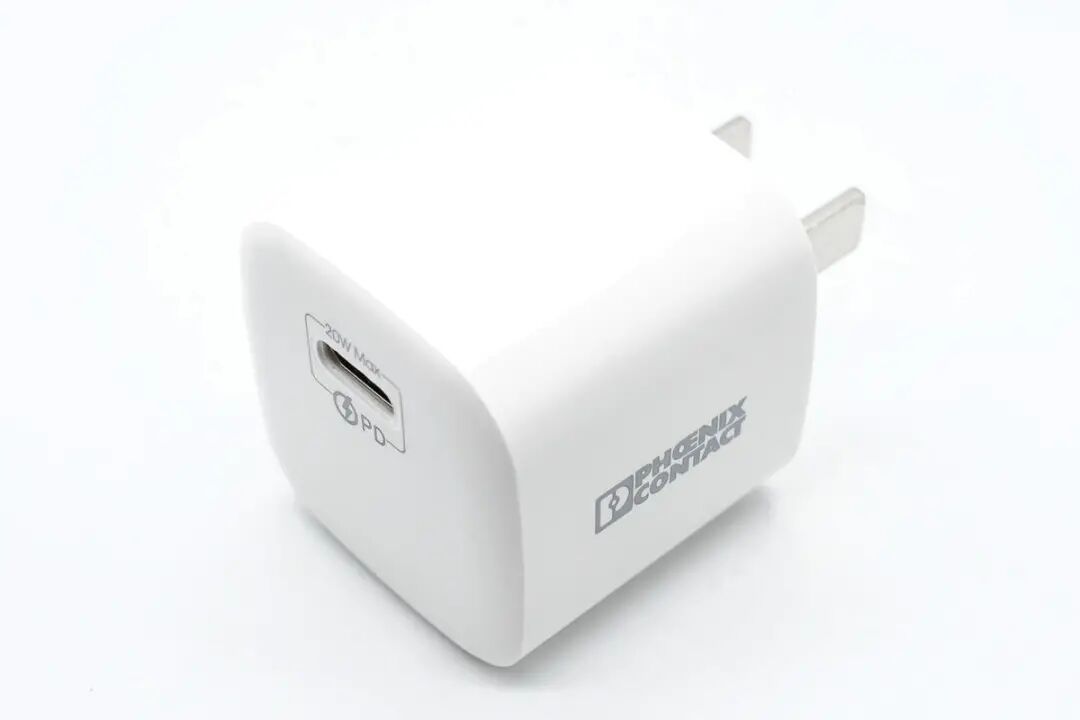

亮面的充电器外观，体积控制可圈可点。

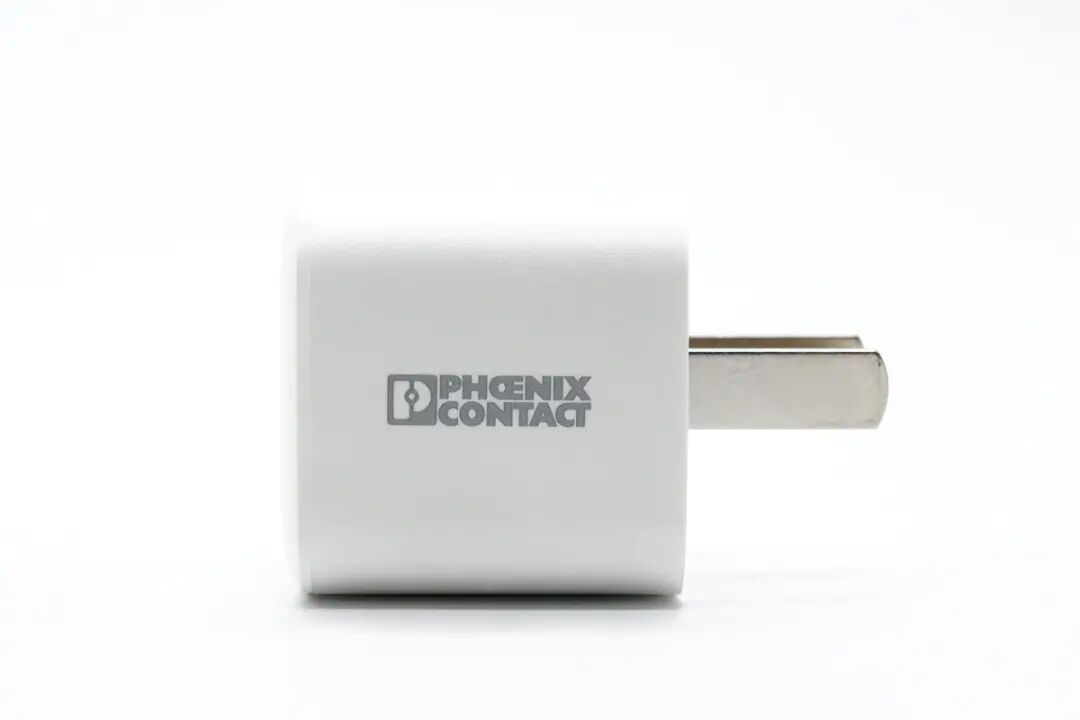

侧面印有菲尼克斯PHOENIX CONTACT。

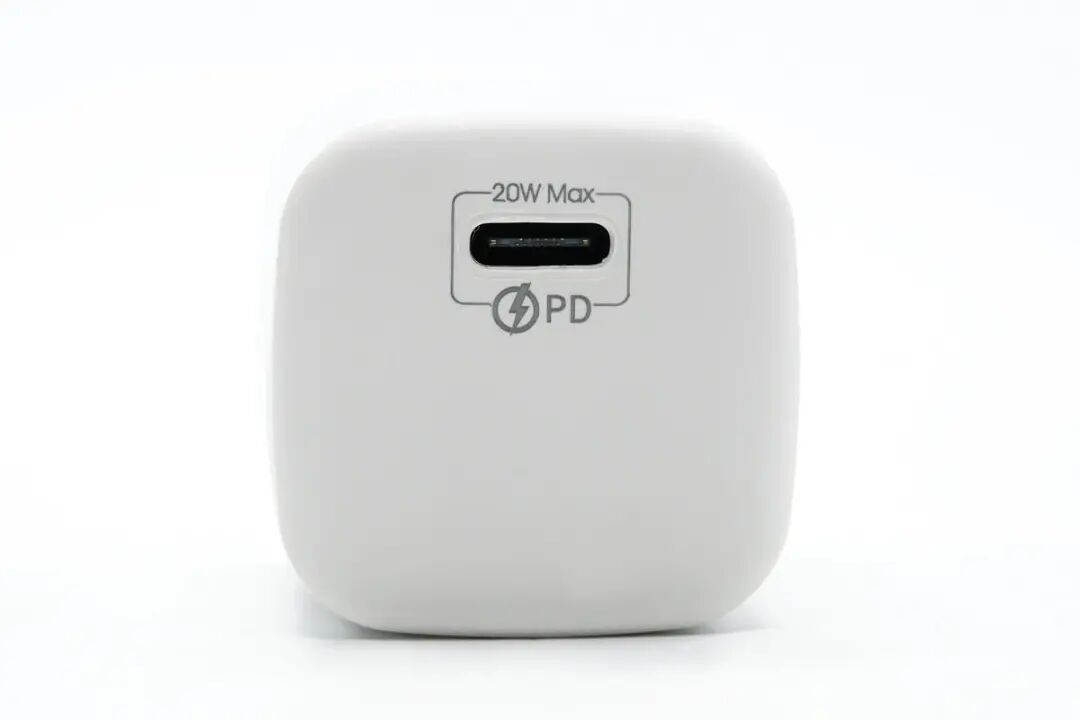

充电器的顶面为单 USB-C 输出接口，标明为20W最大功率。

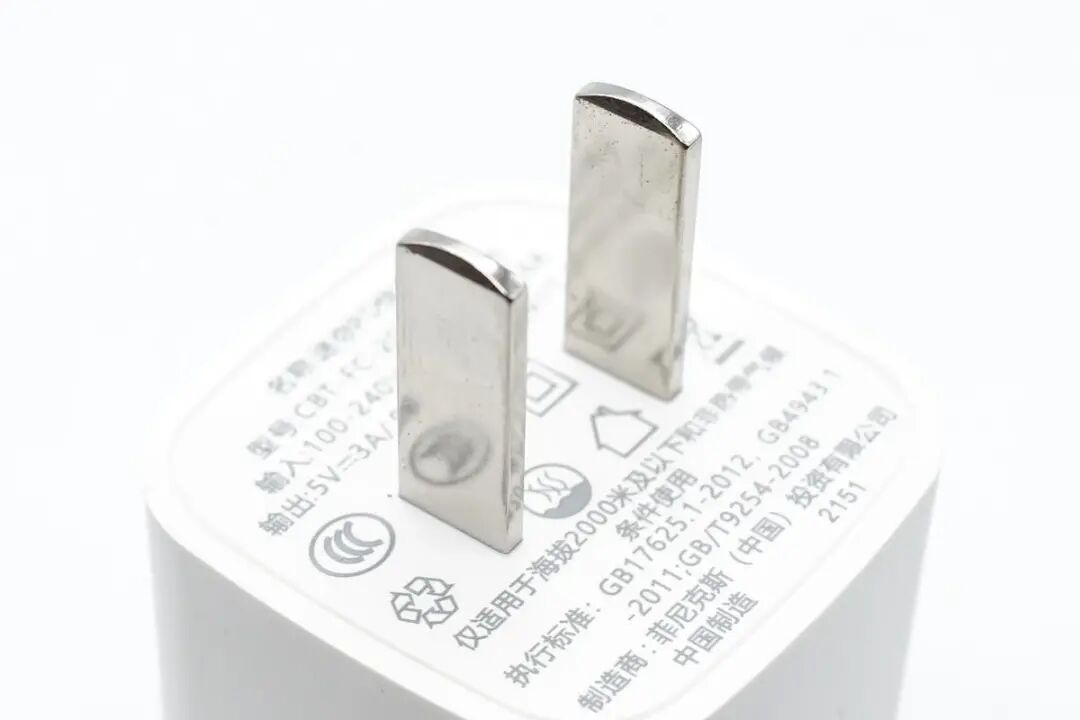

国标双脚插头，不可折叠设计。

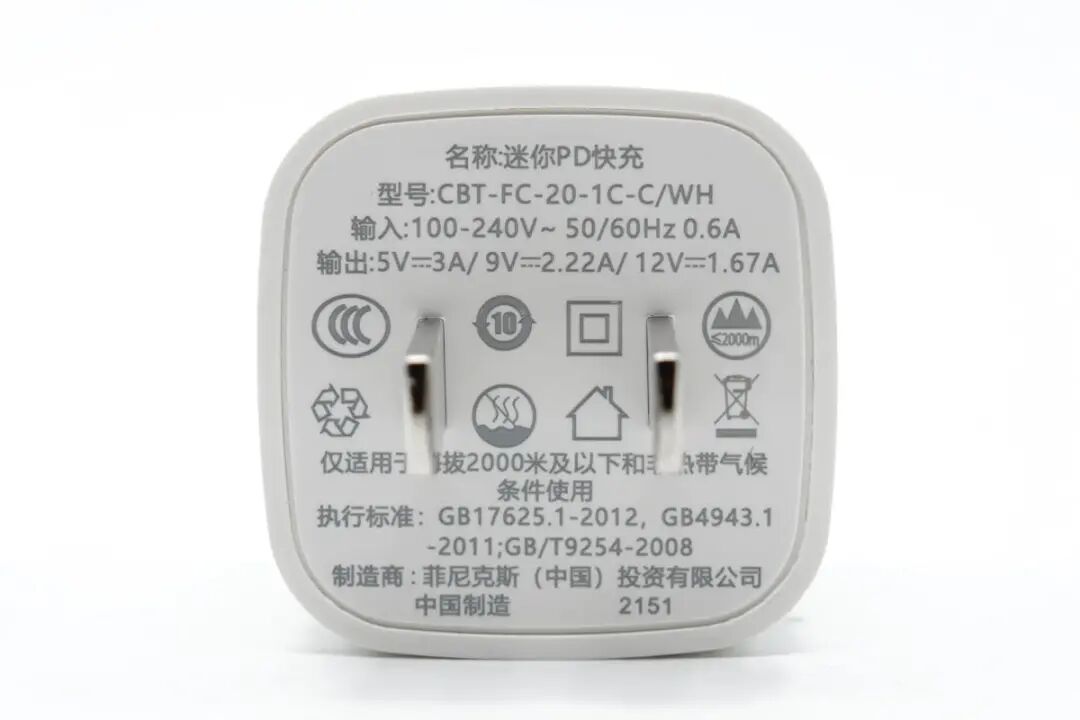

这款充电器的型号为 CBT-FC-20-1C-C/WH，支持宽频电压输入，输出为 5V3A 9V2.22A 12V1.67A。

充电器的长度约为30.7mm。

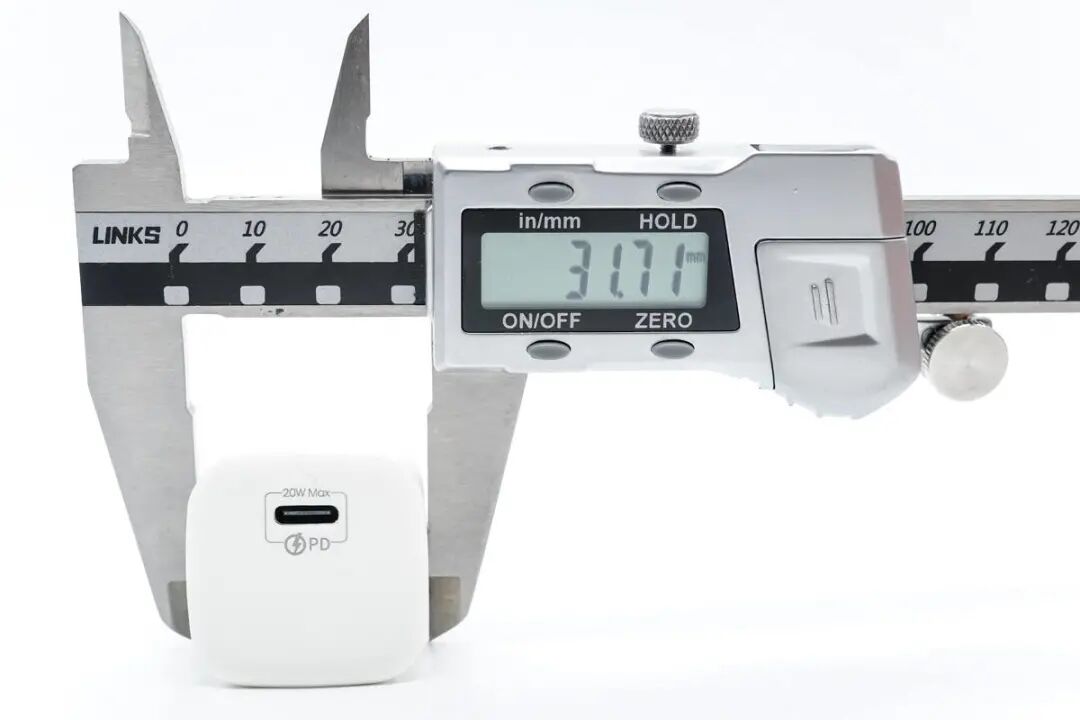

宽度约为31.71mm。

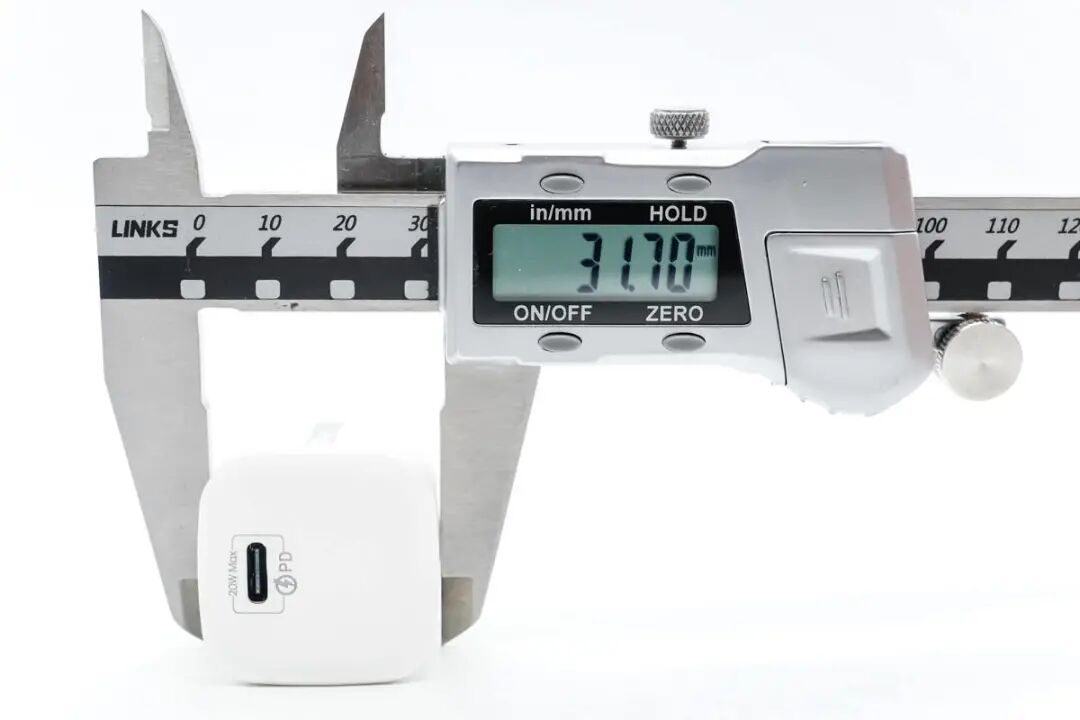

高度约为31.7mm，充电器的尺寸约为 30.7×31.71×31.7mm，充电器的体积约为 30.85cm³，以充电器最大输出20W计算，功率密度约为 0.64W/cm³。

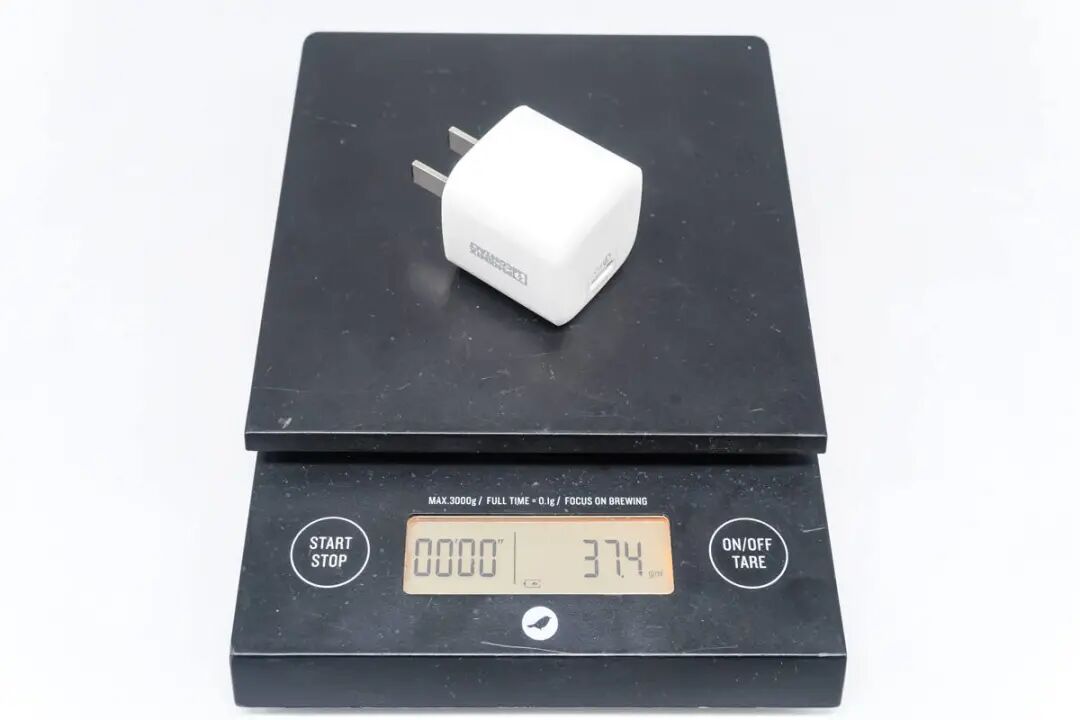

充电器的重量约为37.4g。

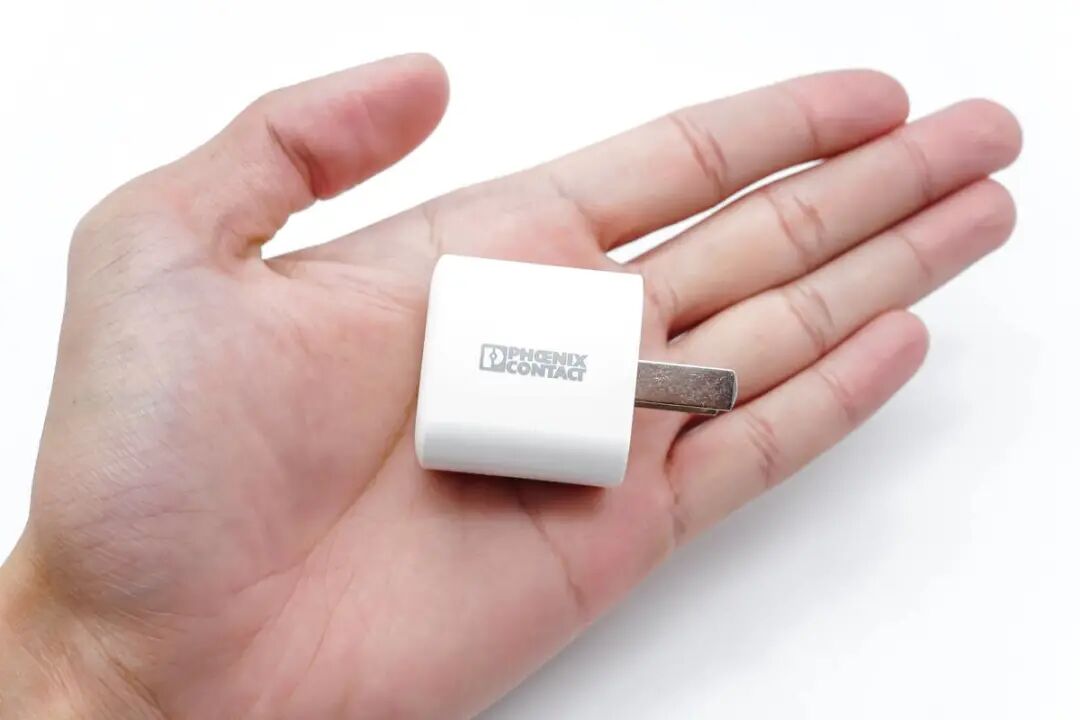

握在手里，小方块的造型体积控制不错。

产品评测

介绍完菲速20W PD充电器的外观尺寸，接下来就带大家看一看这款充电器的具体使用体验。充电头网会从协议测试、兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电器。

充电协议测试

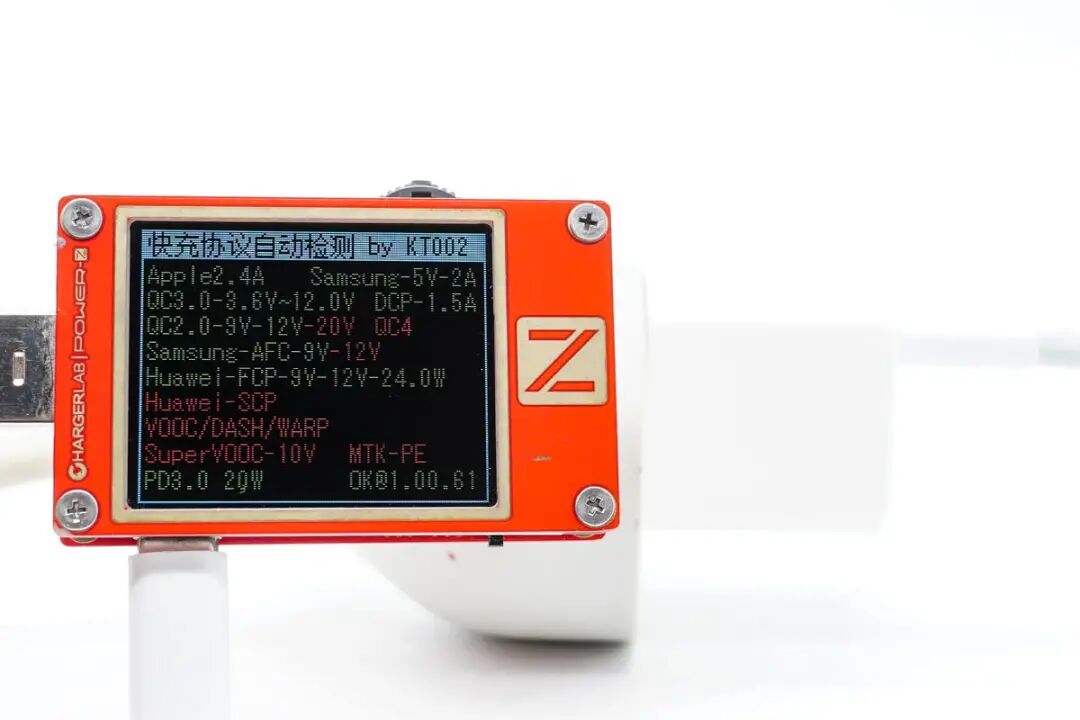

协议方面，使用 ChargerLAB 的 POWER-Z KT002 读取充电器的快充协议，实测支持 Apple2.4A、QC2.0、QC3.0、AFC、FCP、PD3.0 等充电协议。

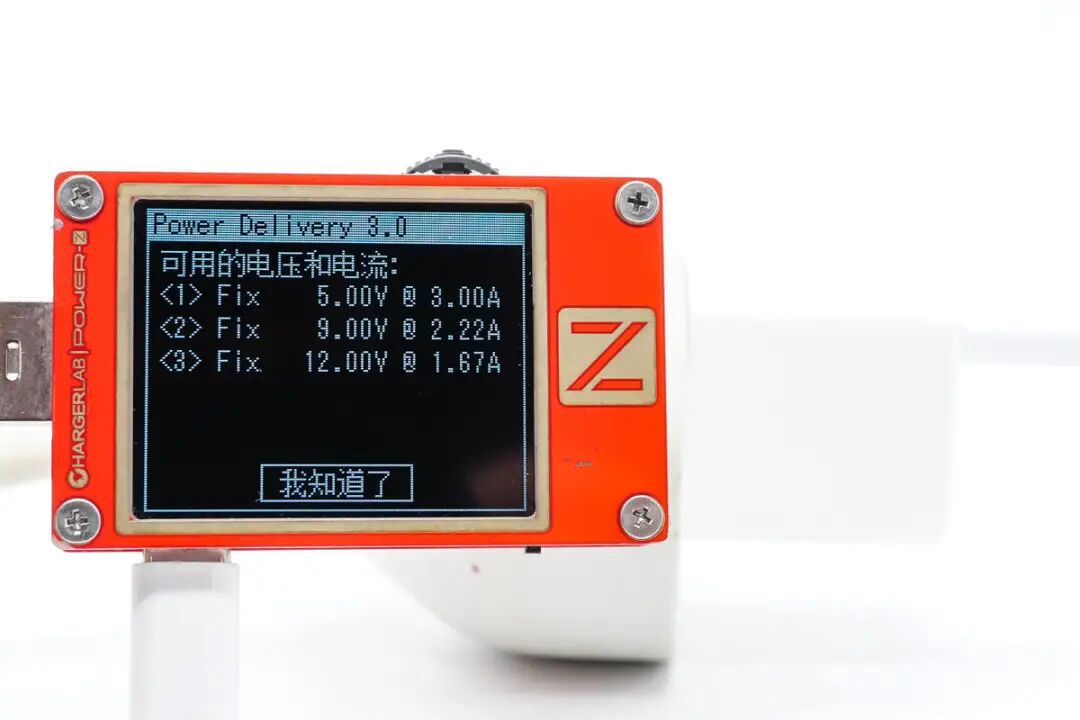

PDO报文方面，支持 5V3A、9V2.22A、12V1.67A 三组固定电压。

充电兼容性测试

兼容性测试环节可以清楚的得知充电器为各个设备的充电情况，充电头网会使用数十款设备搭配充电器进行测试，为读者呈现真实的测试数据。

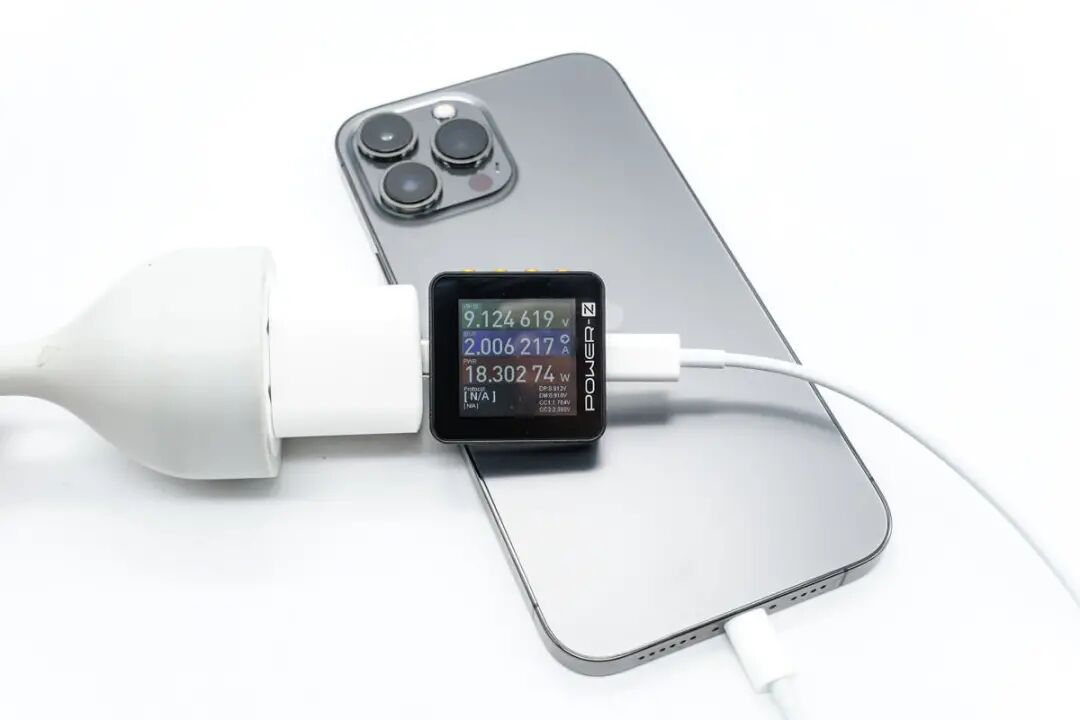

为 iPhone 13 Pro Max 充电，功率约为 9.12V 2A 18.3W。

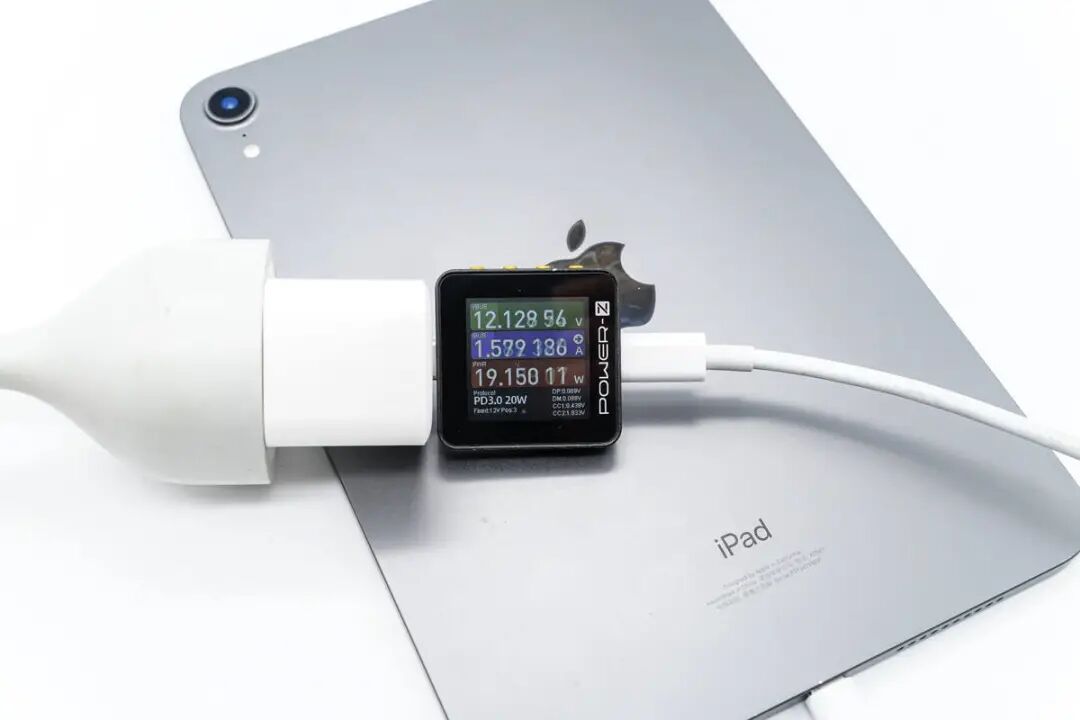

为 iPad Pro 充电，功率约为 12.12V 1.57W 19.15W。

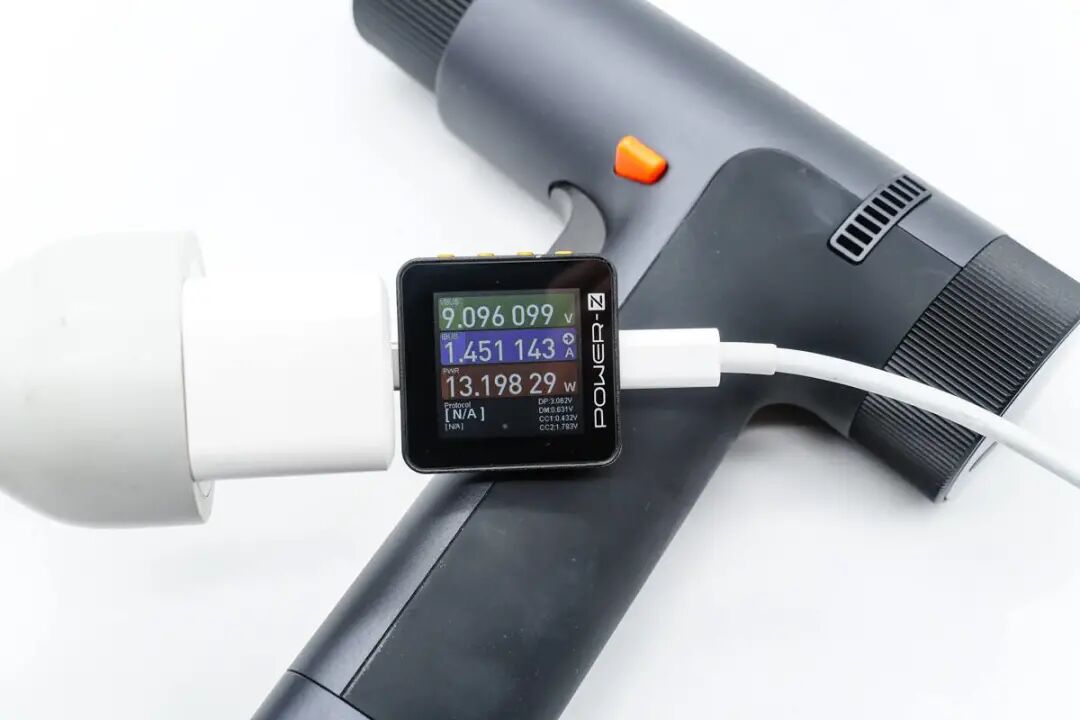

为米家手钻充电，功率约为 9.09V 1.45A 13.19W。

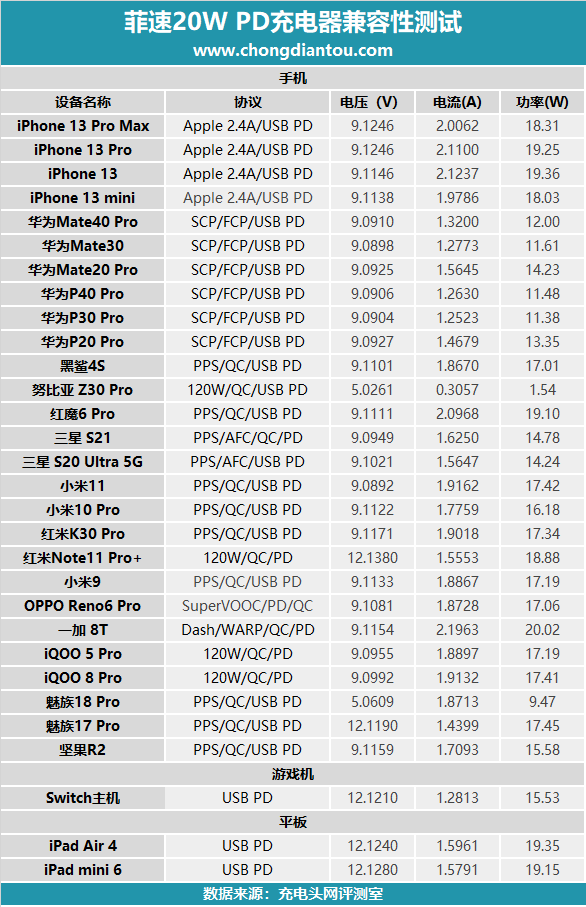

将数据整理入表，充电器兼容性相当不错。

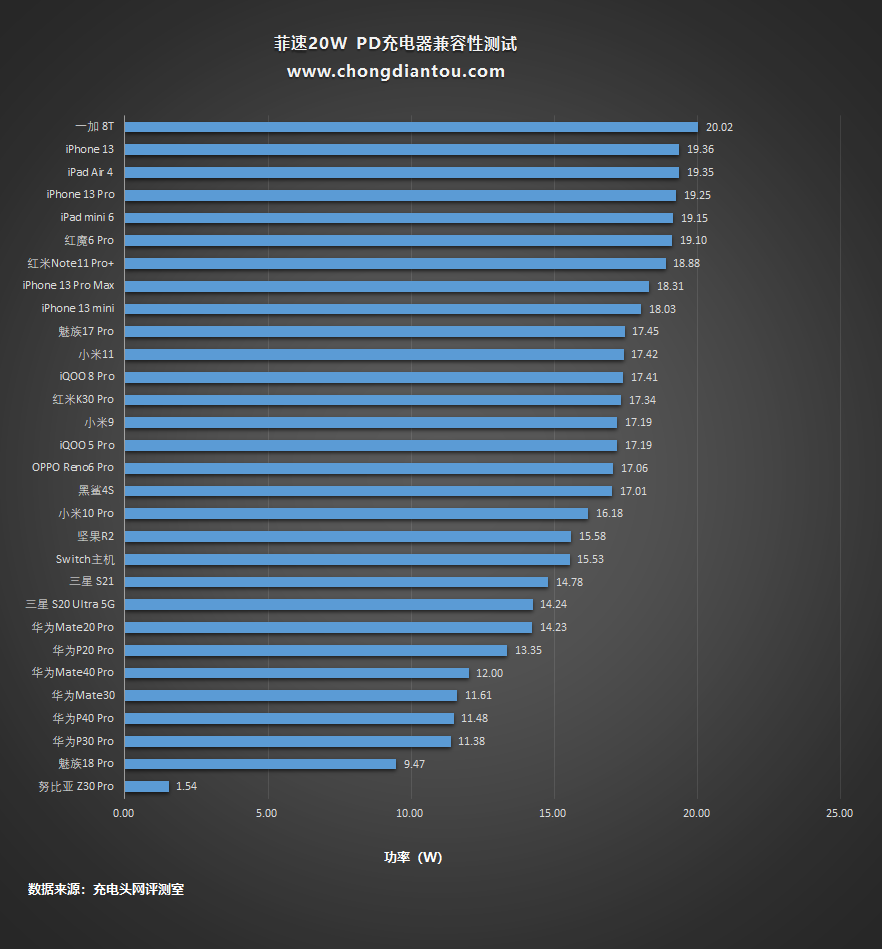

将充电功率从高到低排序，制成柱状图方便大家直观的比较不同设备间充电功率的差别。

充电全程测试

充电全程测试能清楚的看到充电过程中参数的变化，这次采用的机型为 iPhone 13，来看看充电全程的数据变化。

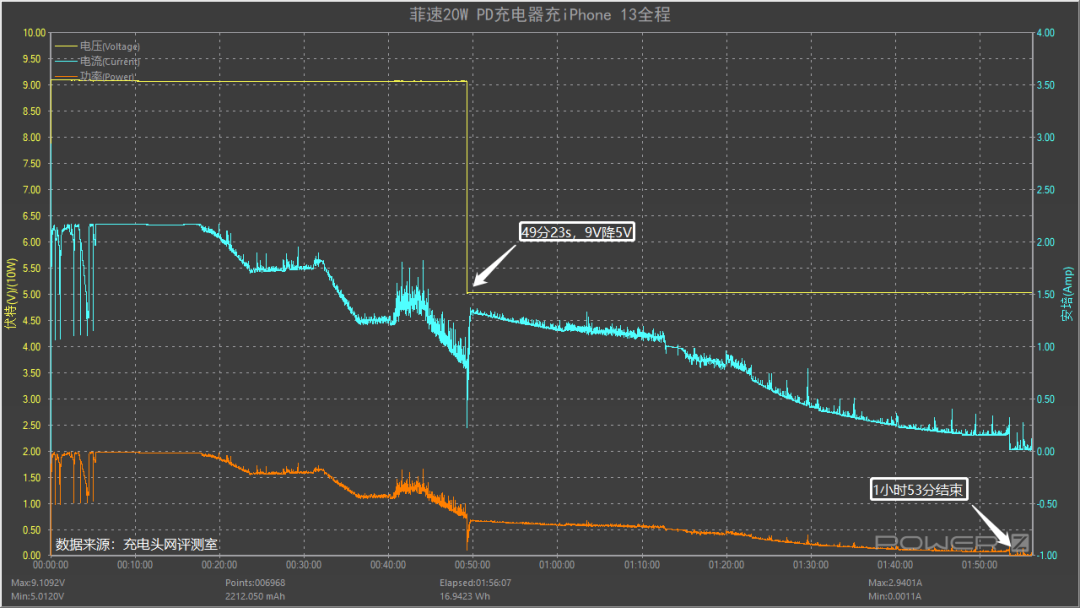

使用菲速20W PD充电器为iPhone 13充电，49分前处于PD快充状态，随后降为5V输入，于1小时53分充电结束，最高功率为9.08V 2.17A 19.72W。

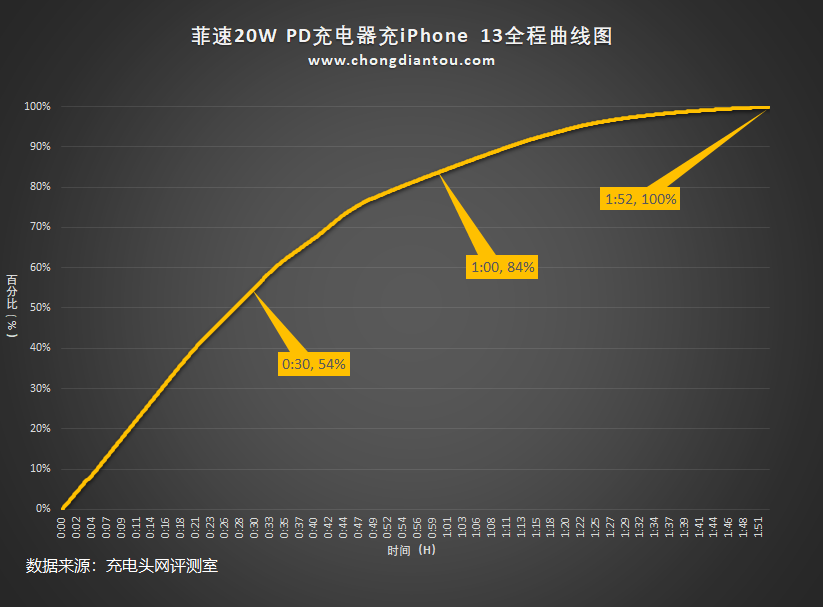

将充电全程绘制成曲线图，可以看出半小时充电54%，1小时充电84%，完全充满需要1小时52分。

待机功耗测试

充电器如果经常插在插座上不使用也是会耗电的，只不过非常小而已。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。

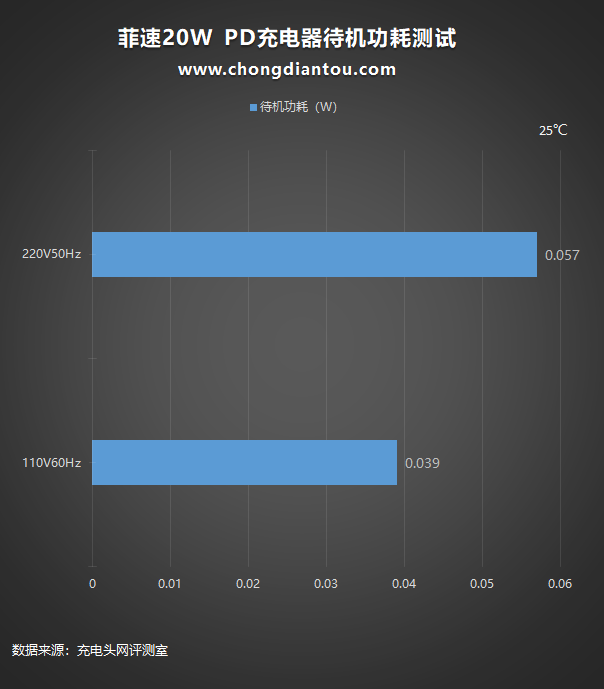

经过功率计测试，充电器在220V 50Hz的空载功耗为0.057W，换算下来一年损耗的电能约为0.49KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为0.29元左右。

110V 60Hz时的空载功耗为0.039W，换算下来，一年损耗的电能约为0.34KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.2元左右。

转换效率测试

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

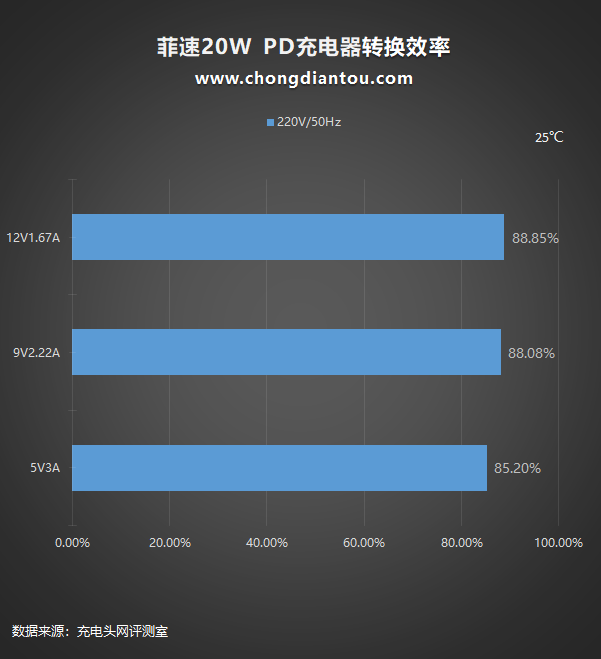

220V 50Hz下，将充电器在各个电压档位的输出功率拉满进行测试：三个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从85.2%到88.85%不等。

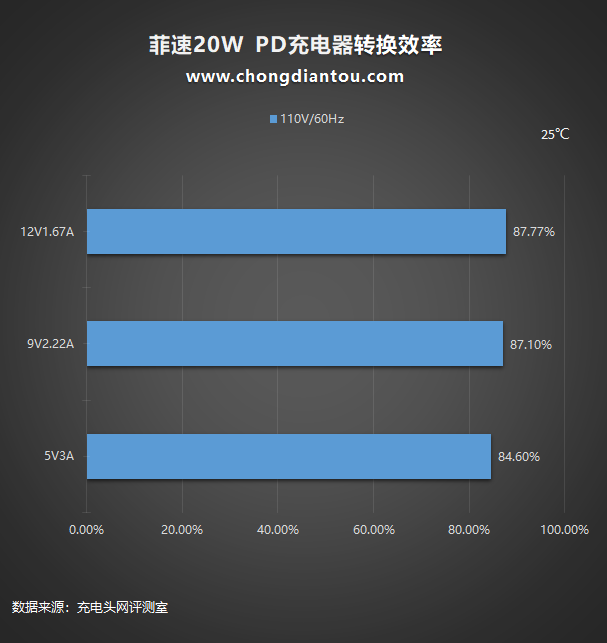

110V 60Hz下，充电器的转换效率从84.6%到87.77%不等。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

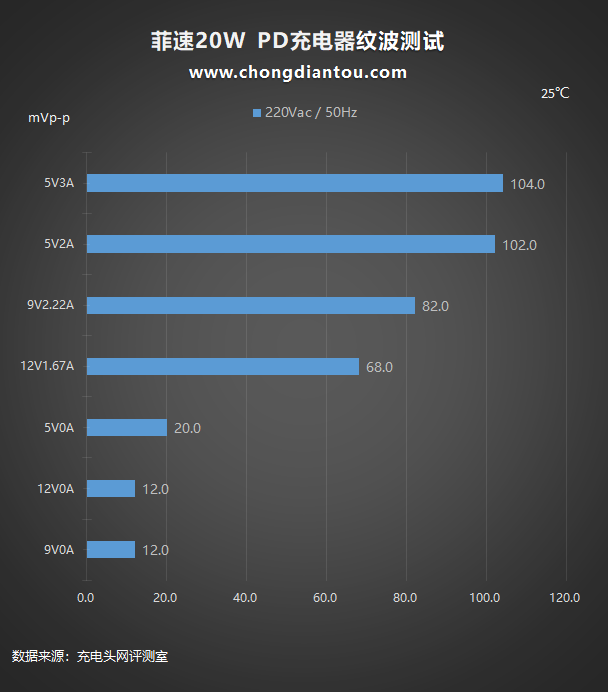

这是使用充电器在220V 50Hz交流输入下的纹波测试，纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种，最高为104mVp-p充电器处于5V3A输出；最低为12mVp-p充电器处于9V0A空载。

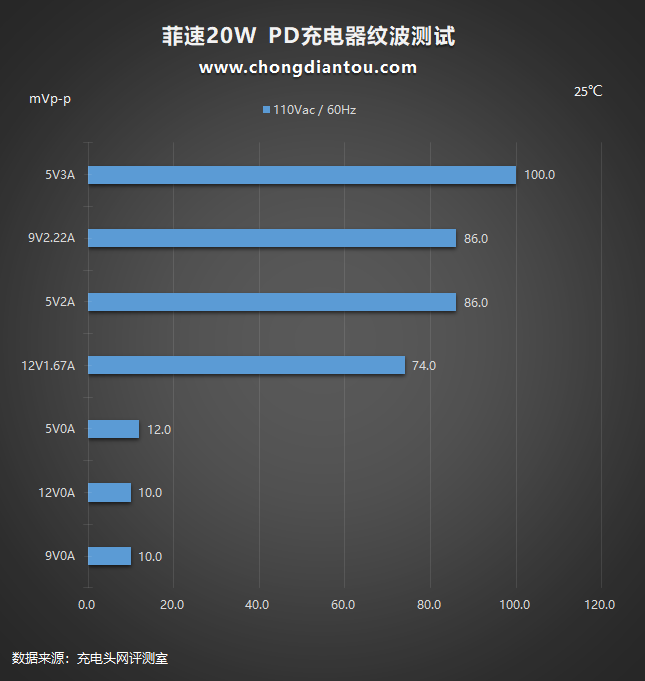

110V 60Hz下最高为100mVp-p，充电器处于5V3A输出；最低为10mVp-p充电器处于9V0A空载状态。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p，菲速20W PD充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。

温度测试

前面提到充电器工作时会涉及到效率转换的问题，其中的损耗电量绝大多数以热量散发，所以充电器长时间工作的发热情况也是测试的重要一环。将充电器以9V2.22A 20W的功率持续输出一小时，采集充电器表面温度，实验全程将充电器置于25°C恒温箱当中。

首先来看看在 220V50Hz 的市电环境下，充电器的温度表现。

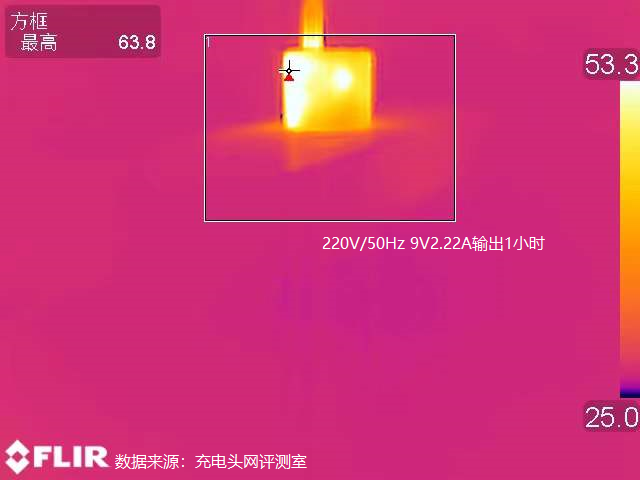

一小时后充电器正面最高温度为63.8°C。

充电器背面最高温度为63.2°C。

再看看 110V60Hz 的市电环境下，充电器的温度表现。

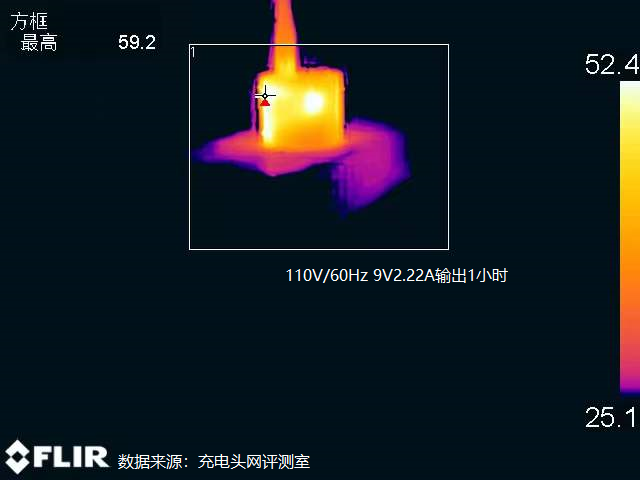

一小时后充电器正面最高温度为59.2°C。

充电器背面最高温度为56.5°C。

满载稳定性测试

长时间使用，充电器会不会因为过热而降频？充电头网也对菲速20W PD充电器进行了测试。

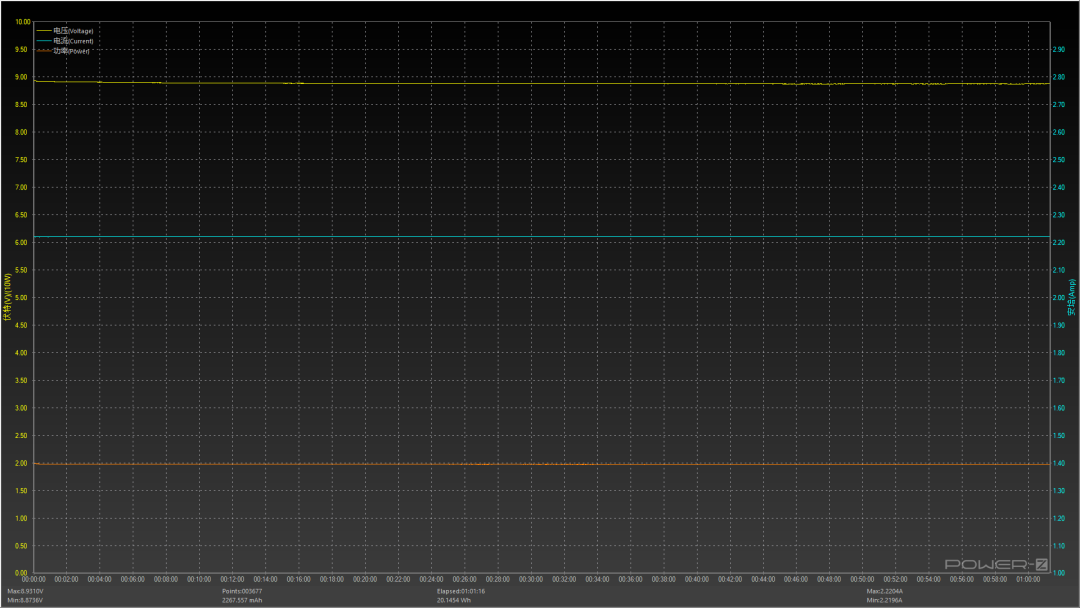

将充电器档位调至9V2.22A，以20W功率持续输出一小时，测试过程中电压、电流呈水平直线，无明显波动情况，长时间满载使用也相当稳定。

充电头网总结

出自国际大厂菲尼克斯的菲速20W PD充电器，白色小方块造型上中规中矩，固定插脚设计有着更强的耐候性，支持宽频电压输入，则让它驰骋国内外的市电环境。

在性能方面，菲速20W PD充电器采用单 USB-C输出设计，实测支持 Apple2.4A、QC2.0、QC3.0、AFC、FCP、PD3.0 等充电协议，主流设备都能顺利触发快充，充电体验符合预期，大厂出品，体验还是稳如泰山的。
