把天宫揣进裤兜里，黑鲨×中国空间站联名款30W充电器上手！

Original 充电头网评测室充电头网评测室

2022年3月30日，黑鲨举行新品发布会，带来了新一代游戏电竞旗舰黑鲨5系列，并与中国航天神舟传媒联手推出黑鲨5系列中国航天深度定制版，配套一系列IP定制配件。除了为自家手机设计的航天版120W氮化镓充电器，另一款30W功率，老少皆宜的PD充电器也颇受大家关注，充电头网第一时间上手了这款充电器，下面来看看它的表现如何。

产品介绍

包装上最显眼的就是中国空间站几个字。

包装的顶部还有神州传媒的防伪标签，这波联名气质拉满。

包装内除了充电器还有一张说明书。

充电器的本体采用了白色外壳，侧面拉丝工艺手感独特，虽然是塑料但透露出金属的气质。

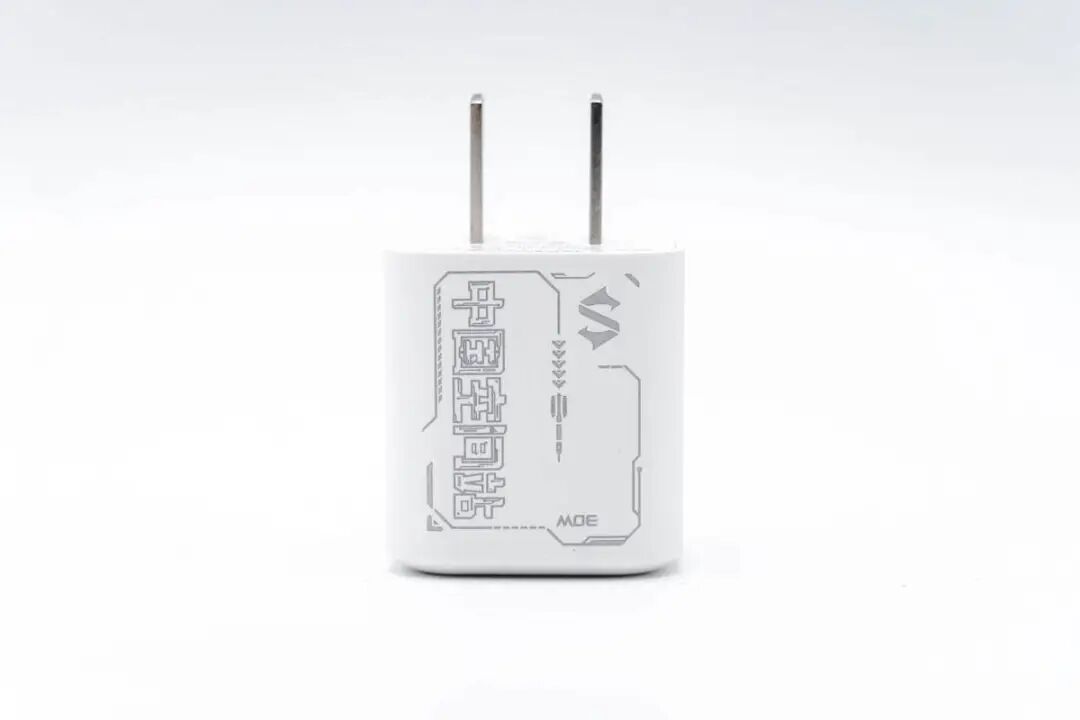

充电器的侧面也印有中国空间站和装饰花纹。

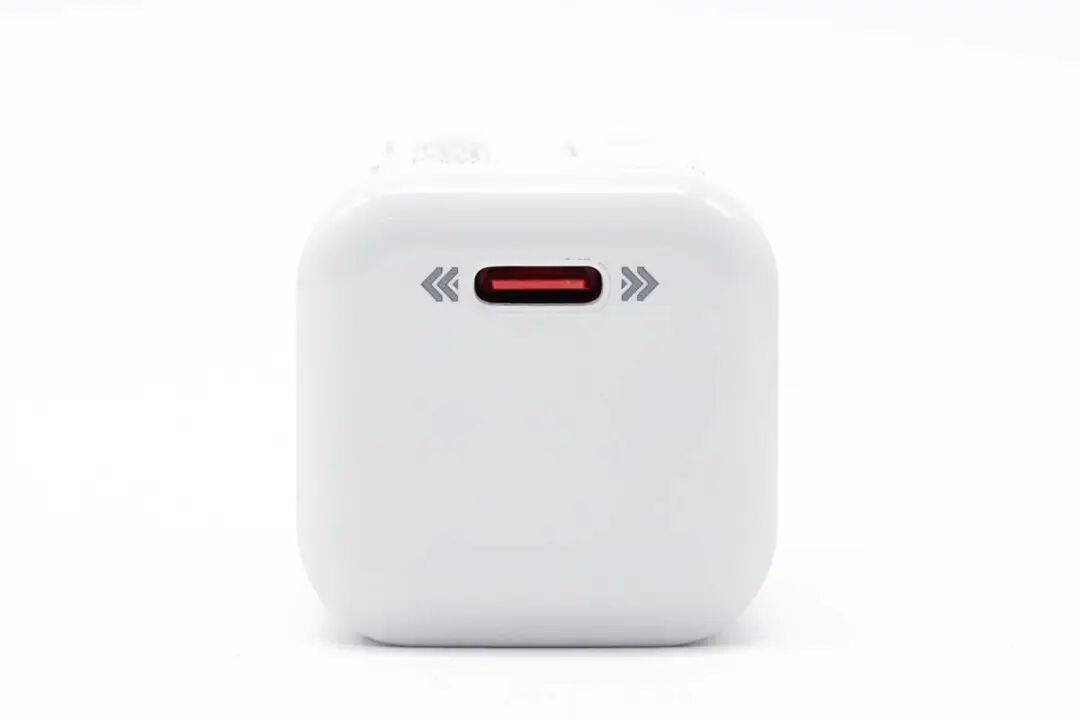

顶部接口面亮面处理，单 USB-C 输出接口配置，并做了小小的标志。

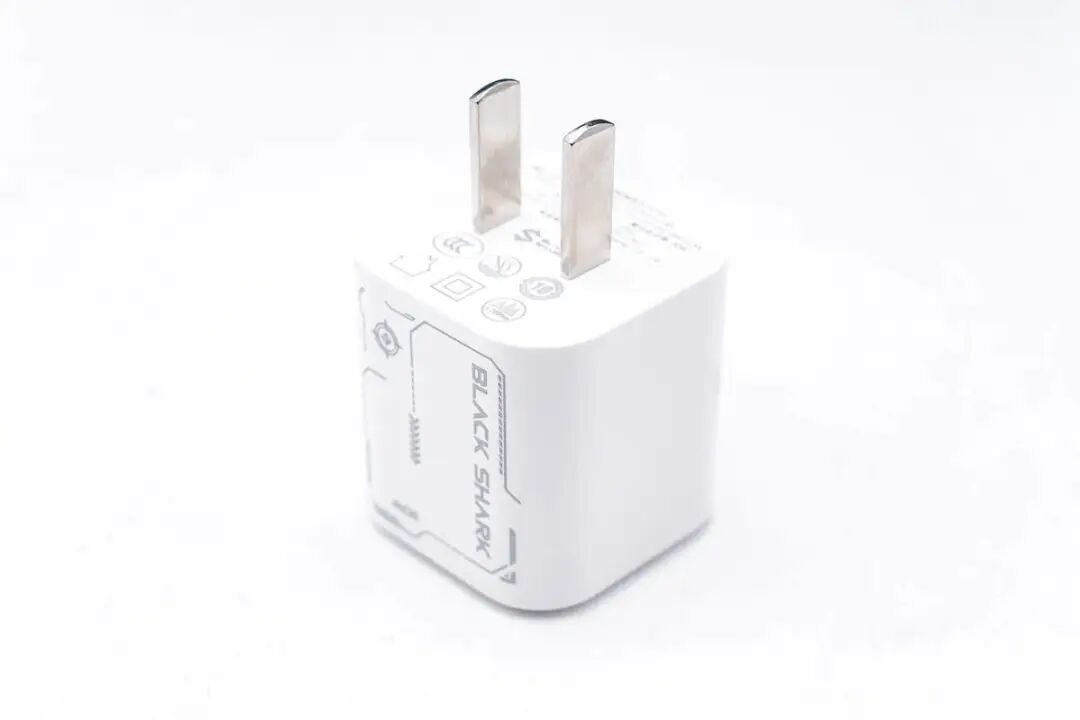

充电器采用固定插脚设计，有着更好的耐候性。

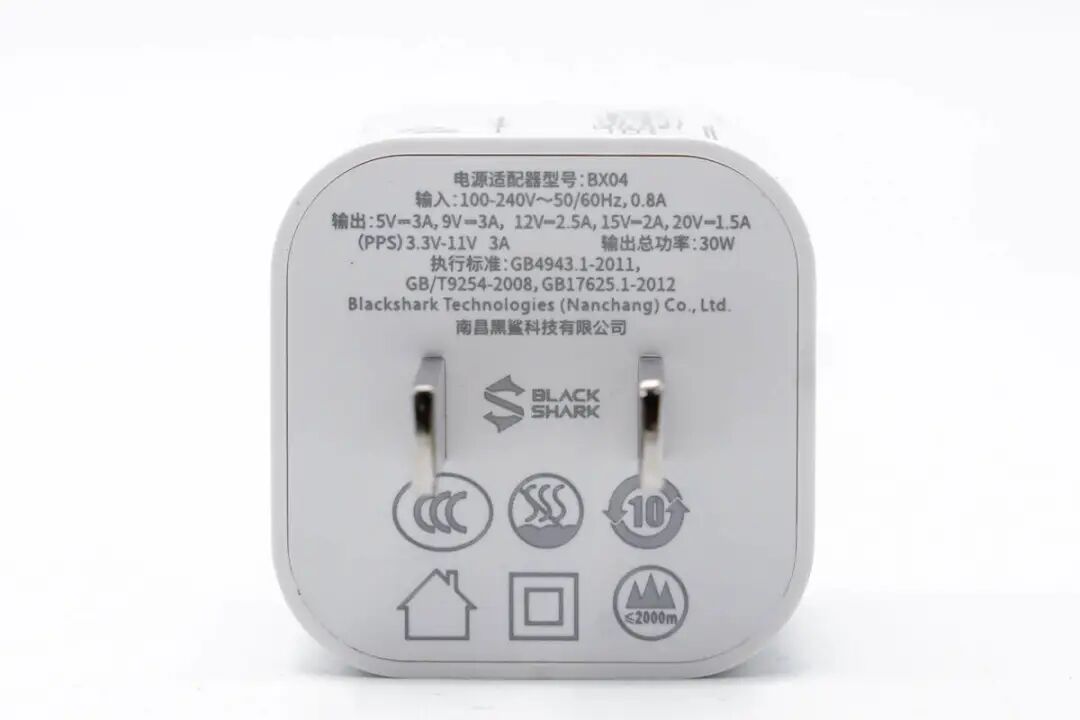

底部印有产品的规格信息，产品的型号为 BX04，支持宽频电压输入，USB-C 接口支持最大30W功率。

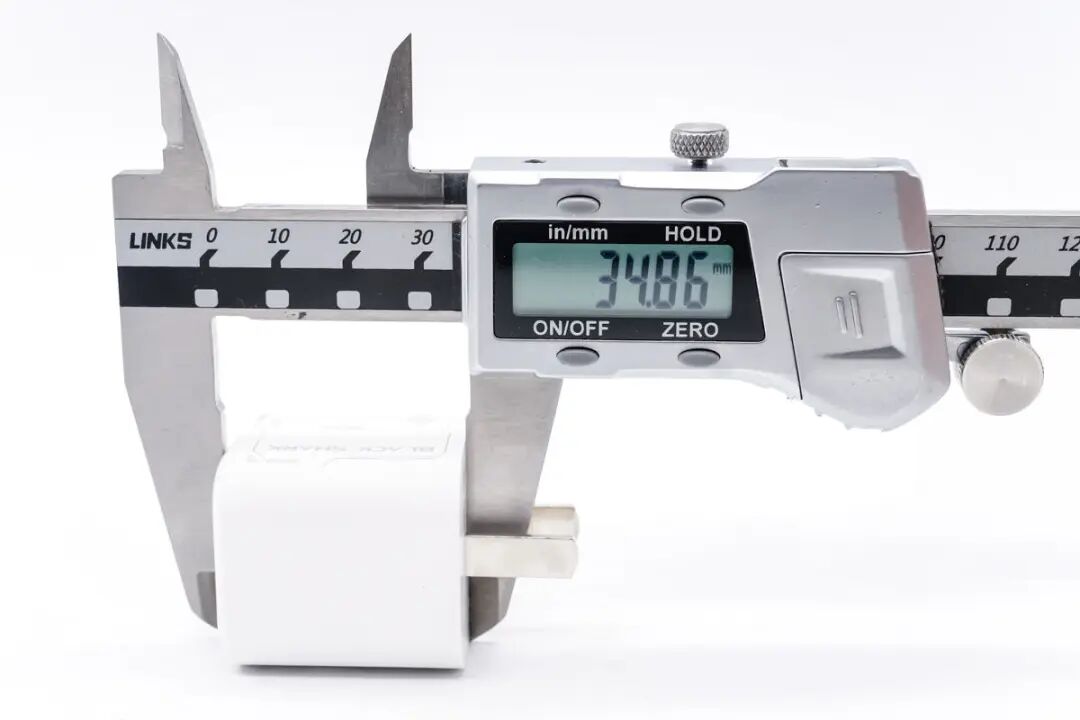

充电器的长度约为34.86mm。

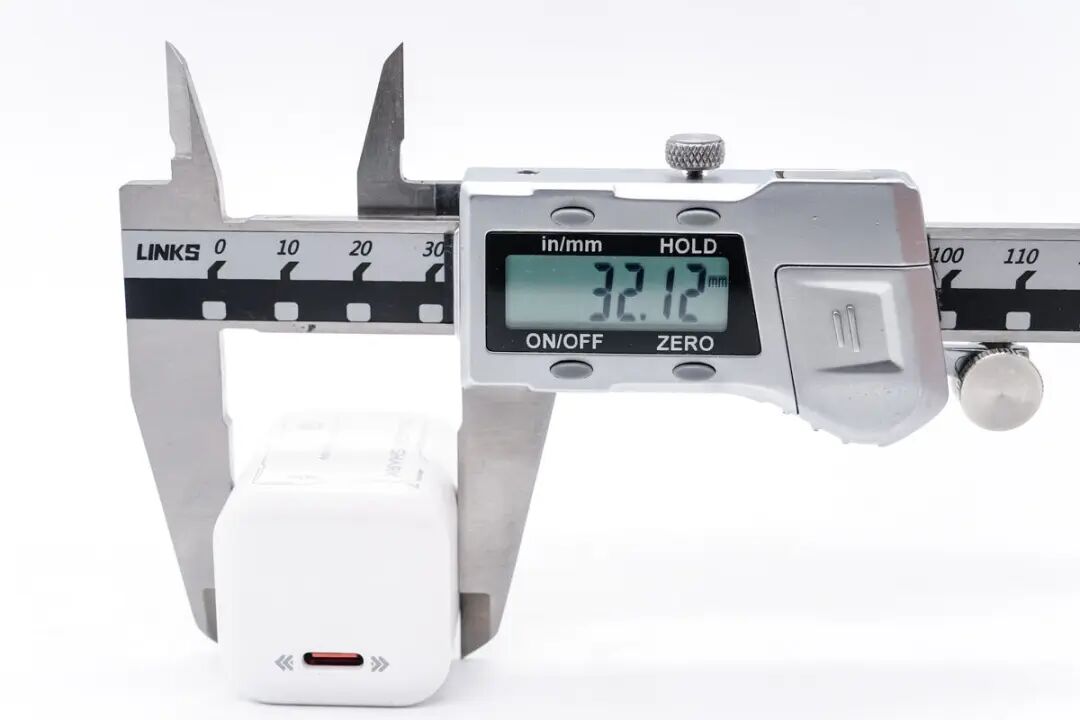

充电器的宽度约为32.12mm。

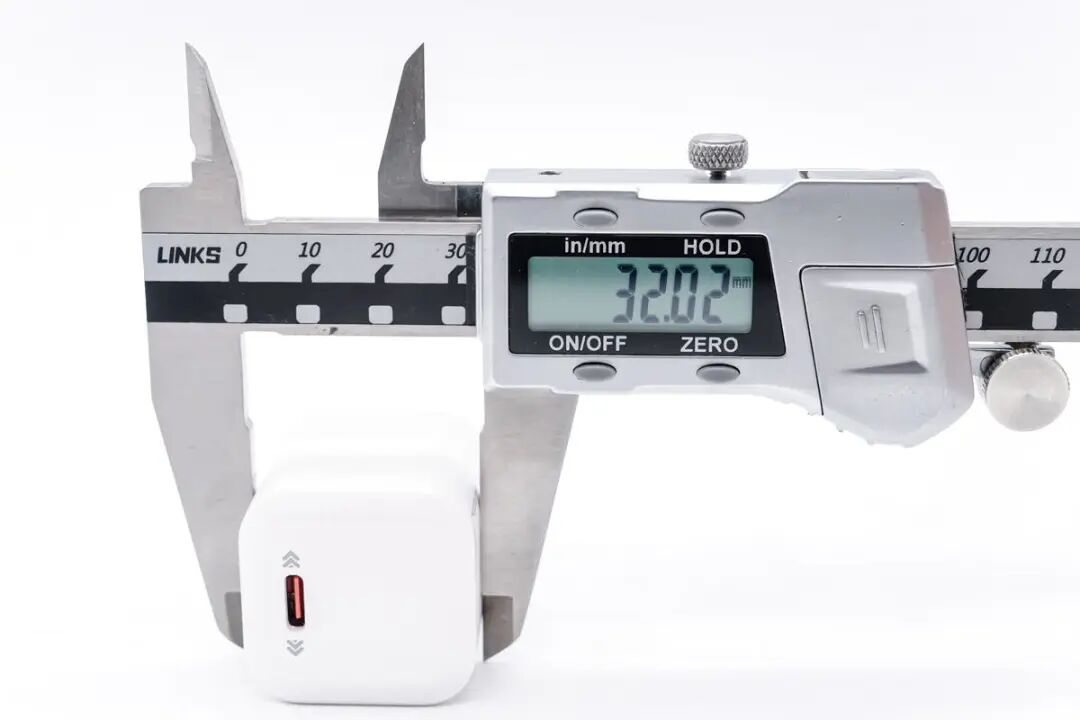

充电器的高度约为32.02mm，充电器的尺寸约为 34.86×32.12×32.02mm，，充电器的体积约为35.85cm³，以充电功率30W计算，功率密度约为0.83W/cm³，这个便携程度让人满意。

充电器的单体重量约为43.7g。

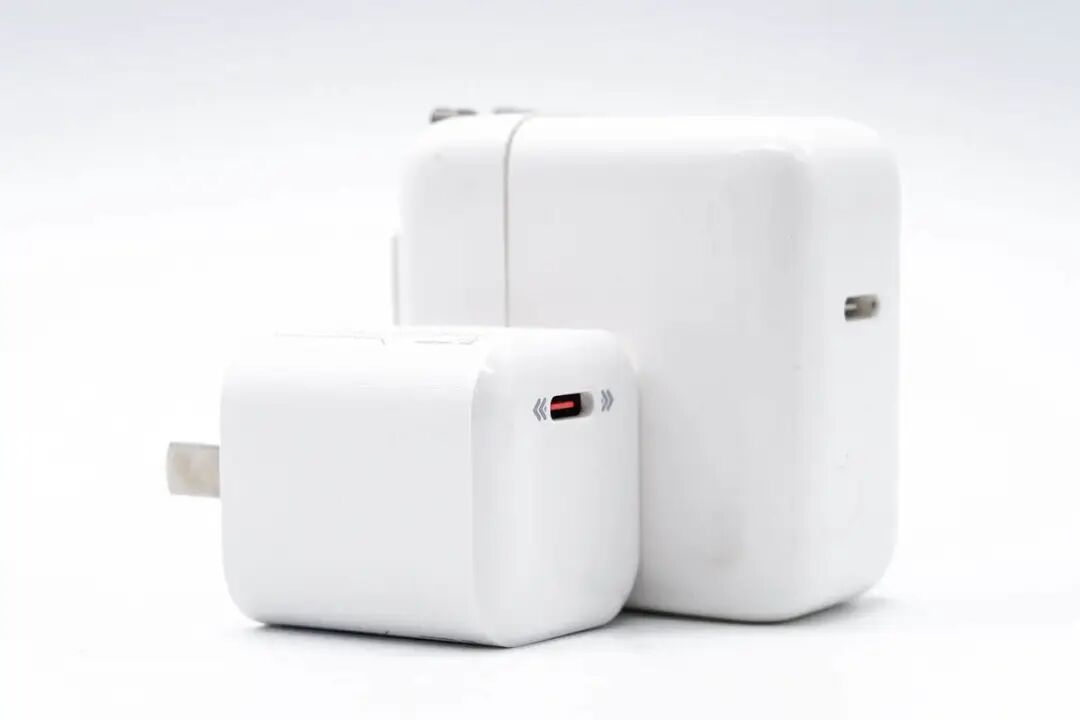

和苹果30W充电器对比，这个体积不用多说。

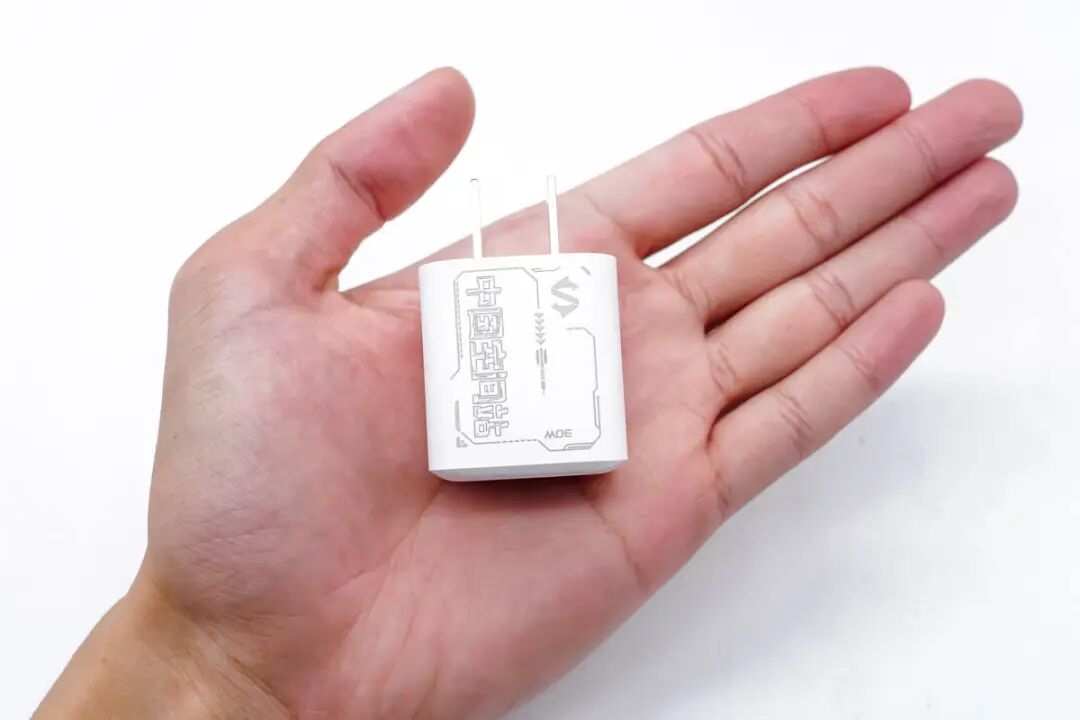

拿在手里，这个大小携带相当方便。

协议测试

这一测试模块主要测试充电器的快充协议，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验。

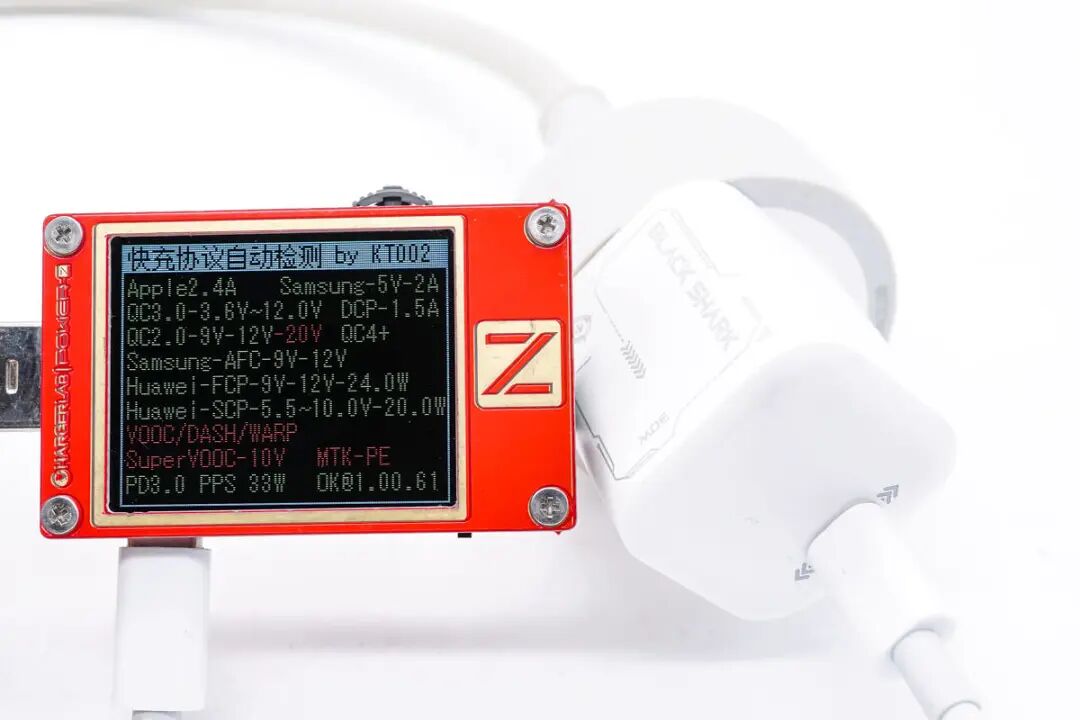

协议方面，使用 ChargerLAB 的 POWER-Z KT002 读取充电器的快充协议，实测支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PD3.0 和PPS等充电协议。

PDO报文方面，支持 5V3A、9V3A、12V2.5A、15V2A 和 20V1.5A 五组固定电压和 3.3V-11V3A、3.3V-16V2A 两组PPS电压档位，有着更好的设备兼容性。

产品测试

接下来就带大家看一看这款充电器的具体使用体验。充电头网会从兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电器。

充电兼容性测试

兼容性测试环节可以清楚的得知充电器为各个设备的充电情况，充电头网会使用数十款设备搭配充电器进行测试，为读者呈现真实的测试数据。

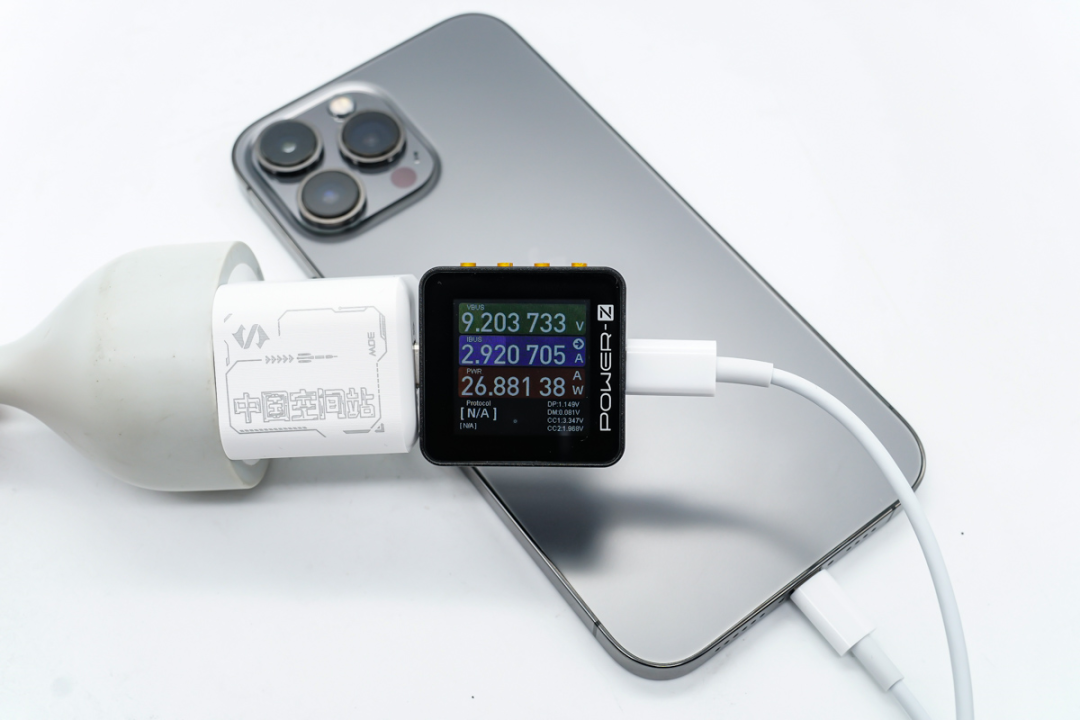

iPhone 13 Pro Max是目前最新最大的iPhone手机，使用黑鲨30W PD充电器为iPhone 13 Pro Max充电，功率为9.2V 2.92A 26.88W，已经可以满足iPhone 13 Pro Max的快充需求。

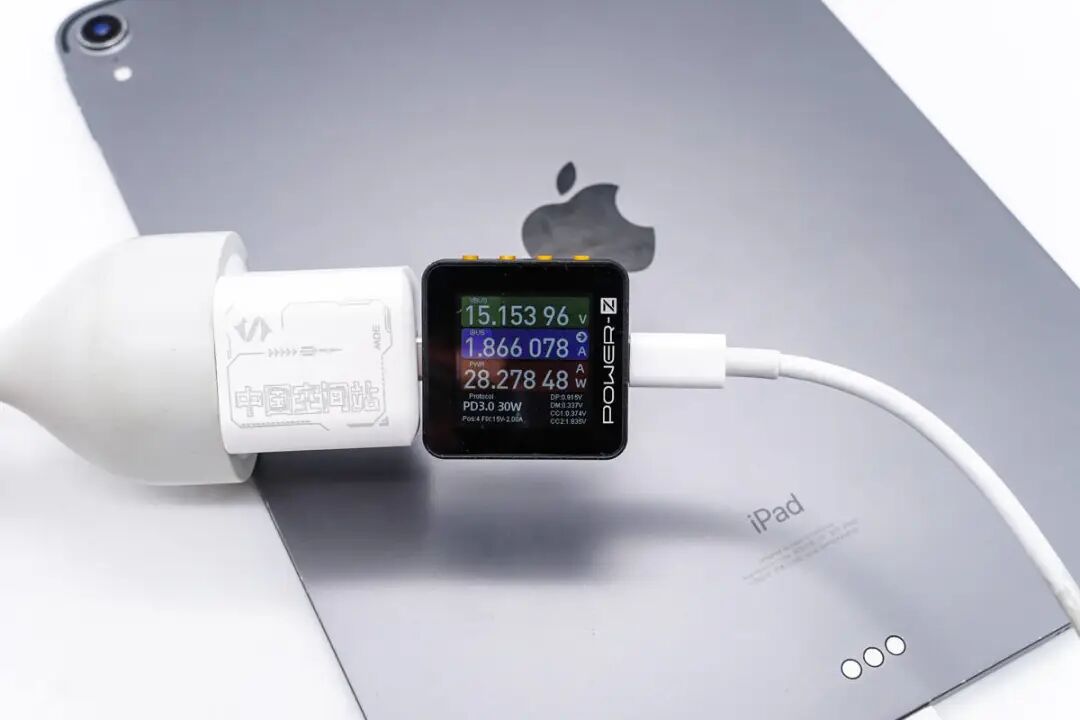

为iPad Pro充电，功率为15.15V 1.86A 28.27W。

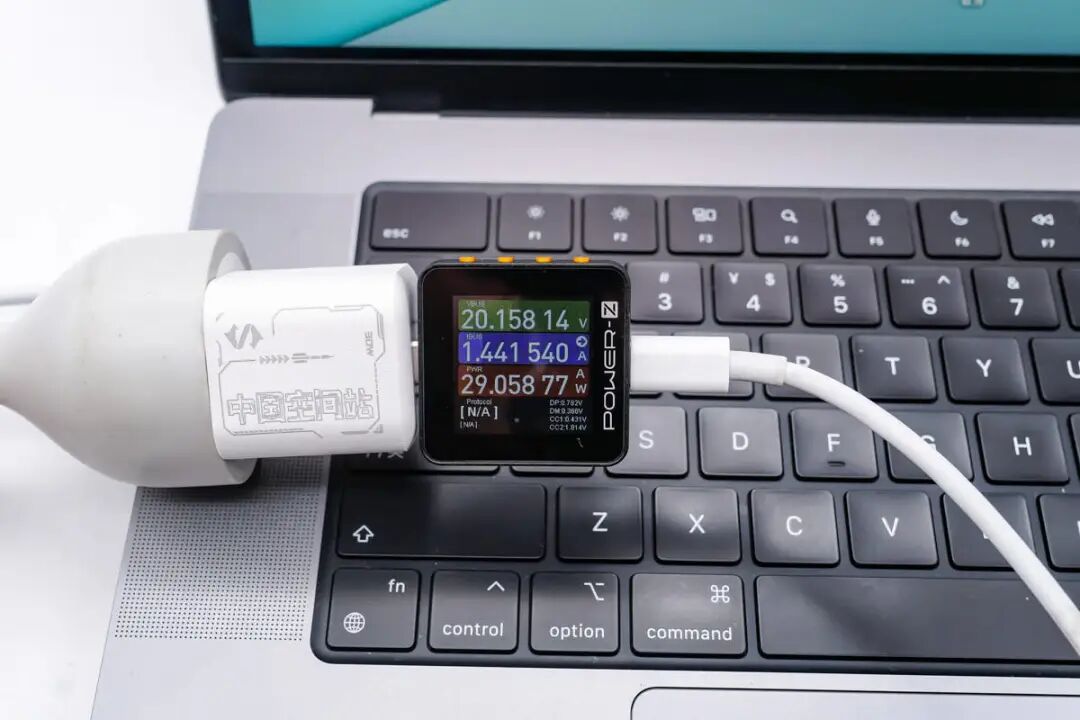

为MacBook Pro 16 2021充电，功率为20.15V 1.44A 29.05W，黑鲨30W充电器支持为苹果笔记本电脑充电，不过30W的功率还是推荐搭配MacBook Air等轻量型的笔记本电脑使用。

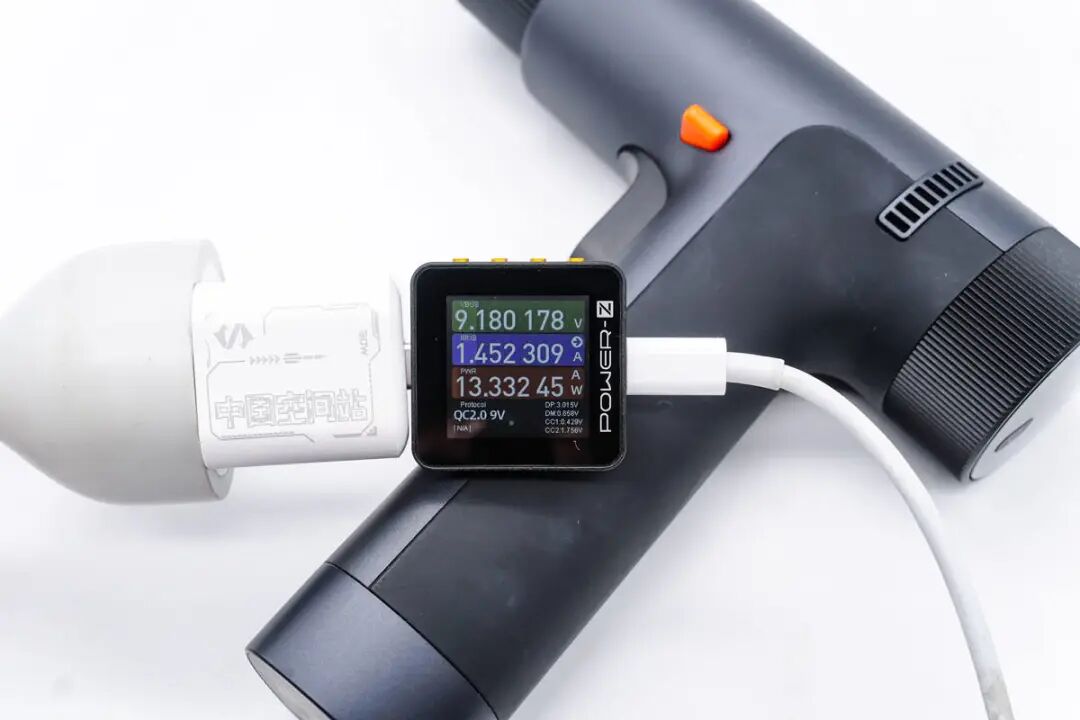

得益于USB PD快充与USB-C物理接口的大范围普及，这股风同样也吹到了电动工具上面，充电头网入手的这台米家手枪钻就配备了USB-C的充电接口，并支持USB PD快充协议，使用充电器为米家手枪钻充电，功率为9.18V 1.45A 13.33W。

将所有充电兼容性测试数据汇总，方便大家查看。

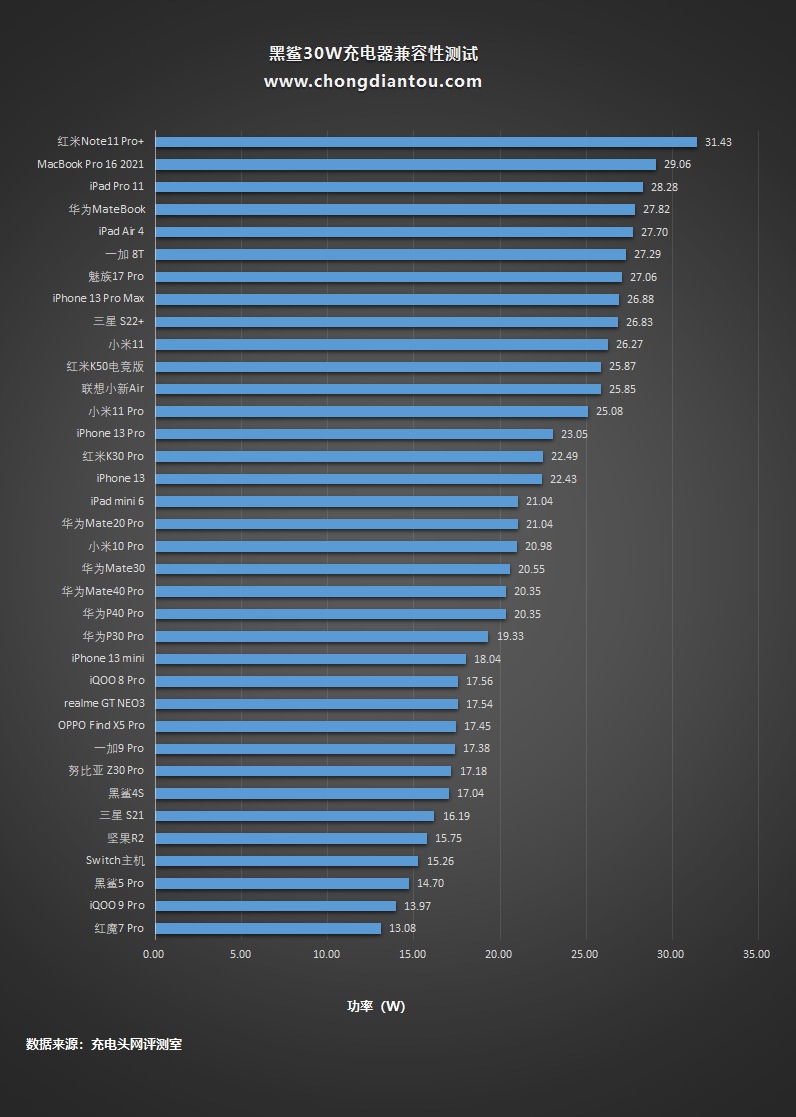

柱状图部分可以很清楚的看出每款设备充电功率的高低。

充电全程测试

黑鲨30W充电器刚好可以满足iPhone 13 Pro Max的功率需求，所以此次充电全程测试选择为iPhone 13 Pro Max充电，以下是实测数据。

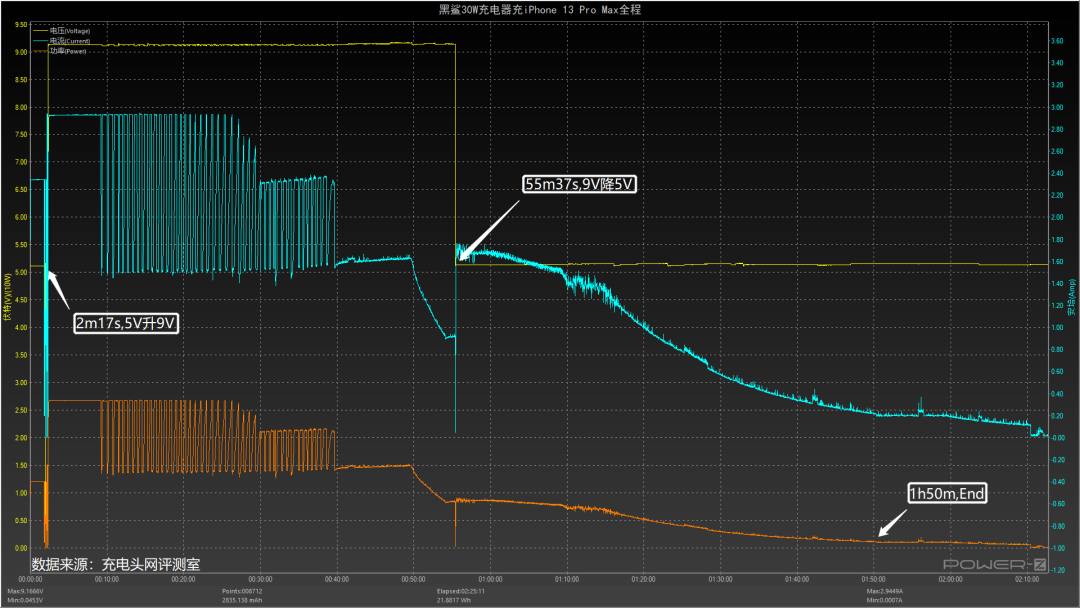

这是使用黑鲨30W充电器为iPhone 13 Pro Max充电全程的数据变化，整个过程分为三个阶段，最终于1小时50分充电结束，最高功率为9.12V 2.92A 26.73W。

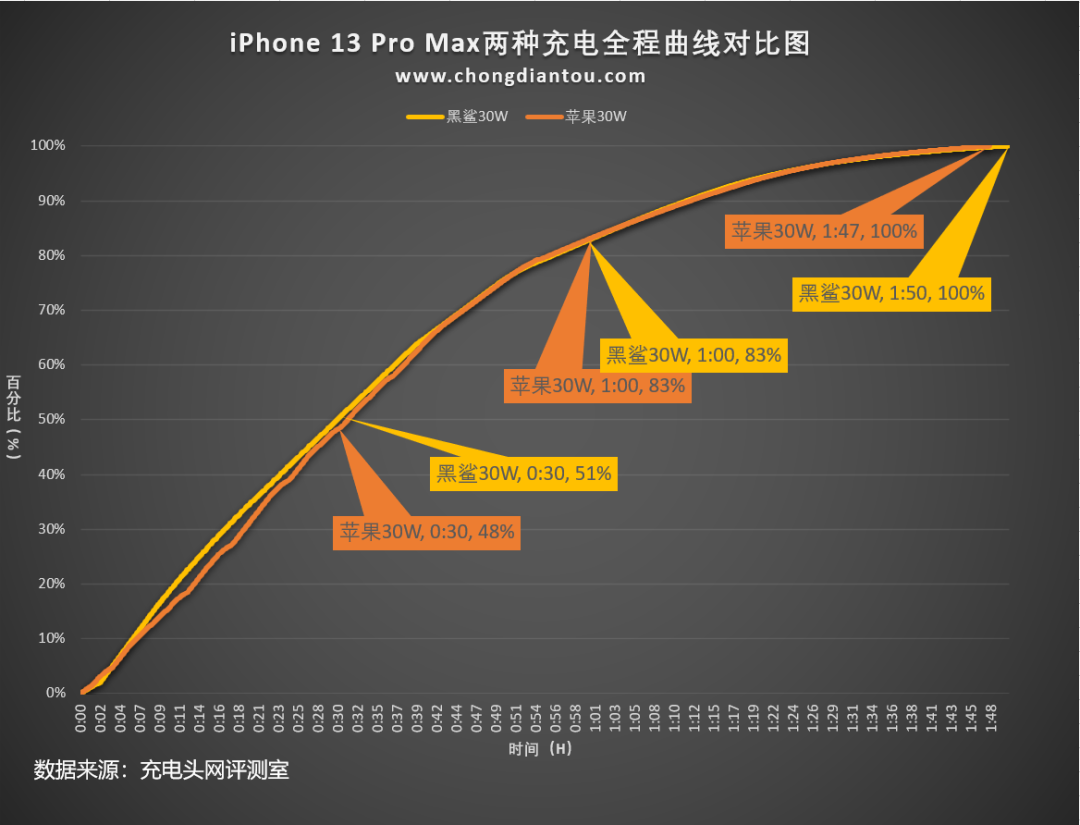

将充电全程数据绘制成曲线图，并将苹果30W充电器为iPhone 13 Pro Max充电的数据加入进来，可以看出两条曲线几乎重合。

在半小时时间点黑鲨30W充电较快，可以充入51%的电量；1小时时间点两款充电器充入的电量相同；完全充满二者仅差了3分钟。使用黑鲨30W充电器为iPhone 13 Pro Max充电可以获得和苹果30W充电器相同的快充效果。

待机功耗测试

现如今，用户使用充电器为设备充电结束后，不再从插座拔掉已成为常态。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。

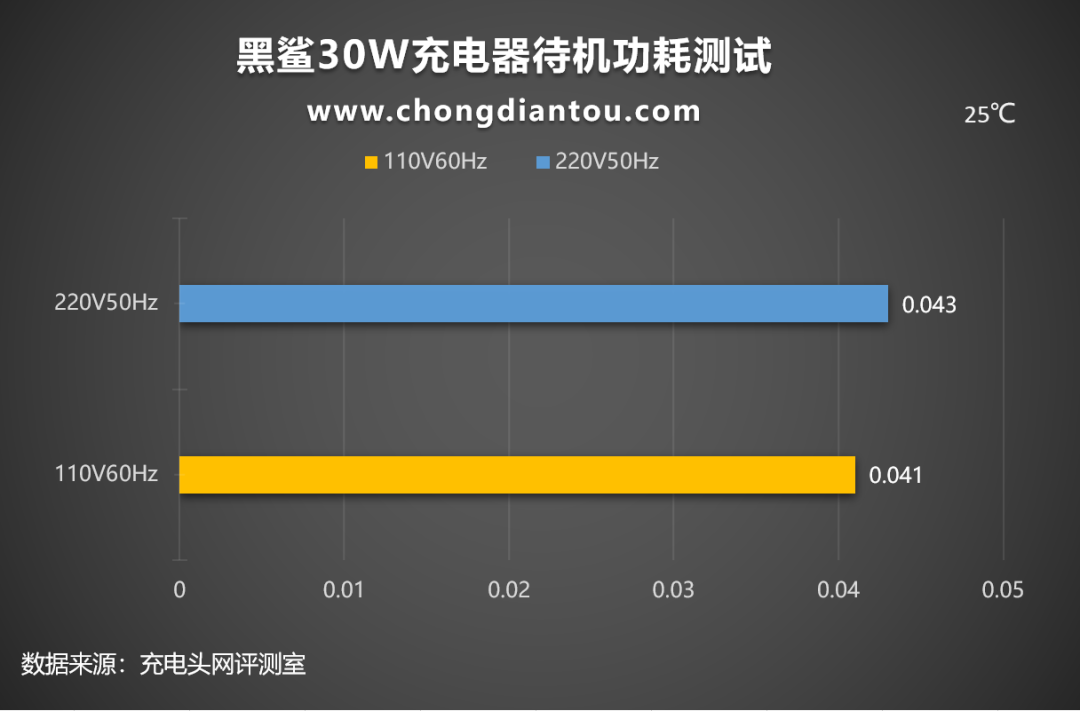

经过功率计测试，充电器在220V 50Hz的空载功耗为0.043W，换算下来一年损耗的电能约为0.37KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为0.222元左右。

110V 60Hz时的空载功耗为0.041W，换算下来，一年损耗的电能约为0.35KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.21元左右。

转换效率测试

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下。

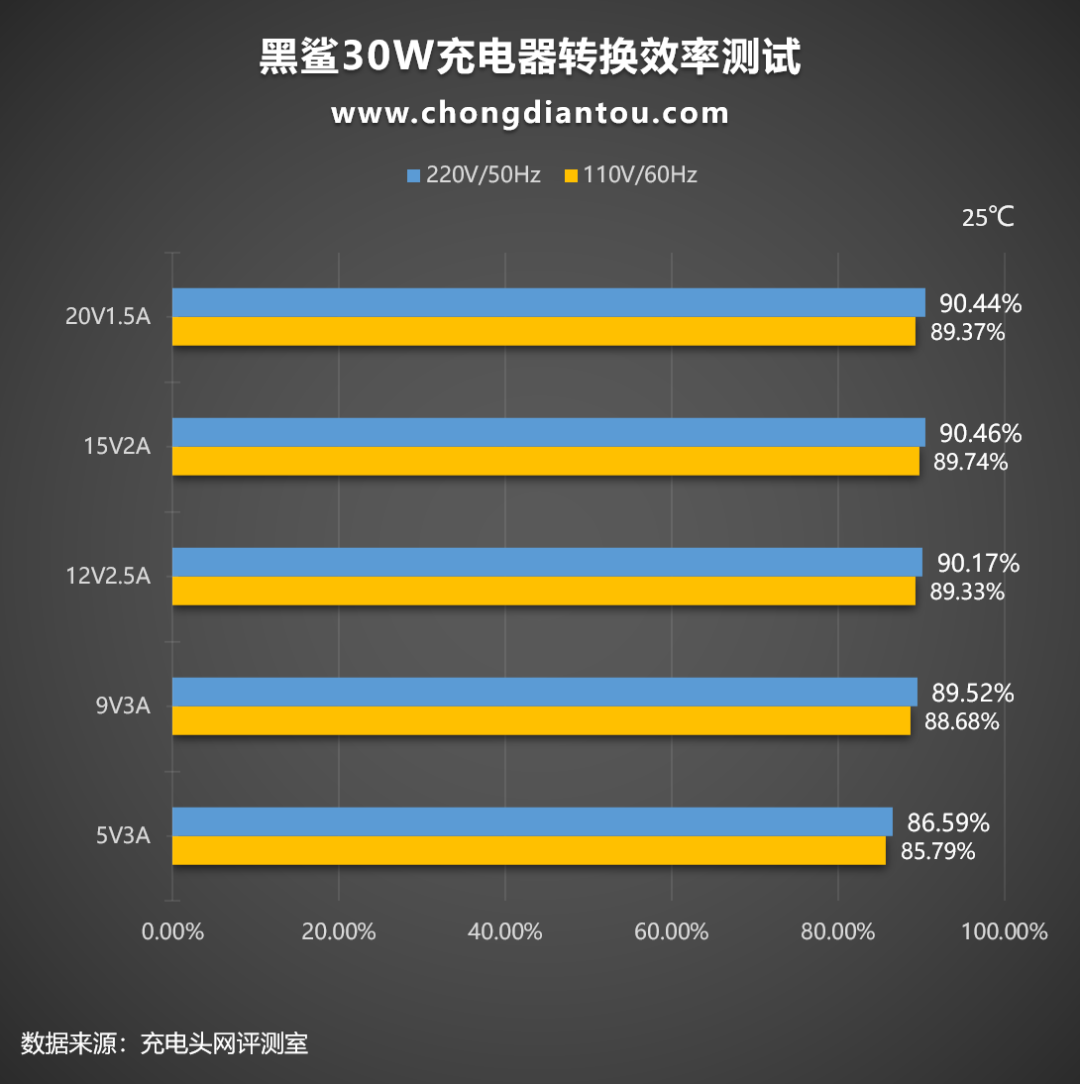

220V 50Hz下，将充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从86.59%到90.44%不等。

110V 60Hz下，充电器的转换效率从85.79%到89.37%不等。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

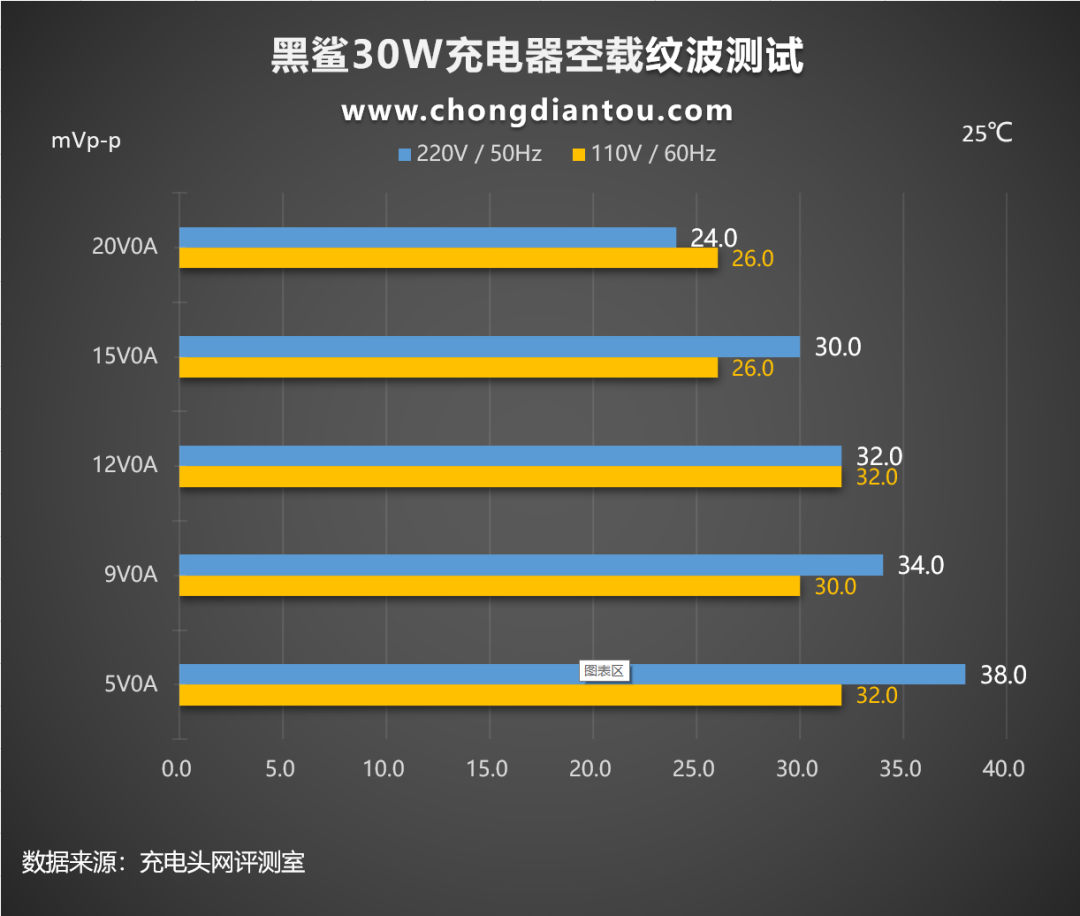

纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。空载部分，充电器在220V 50Hz交流输入下，处于5V0A空载状态时纹波最高，为38mVp-p；处于20V0A空载状态时纹波最低，为24mVp-p。

充电器在110V 60Hz交流输入下，处于5V0A空载状态时纹波最高，为32mVp-p；处于15V0A和20V0A空载状态时纹波最低，为26mVp-p。

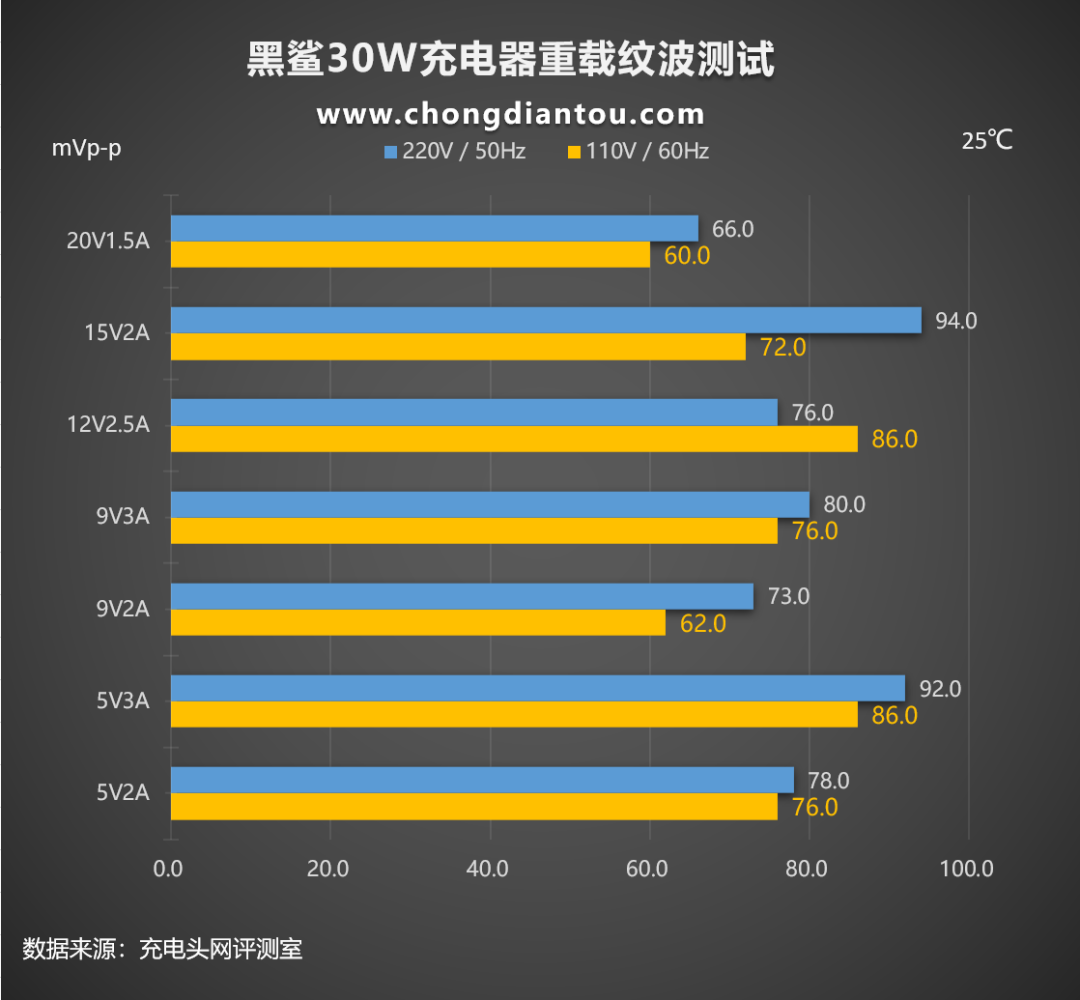

重载部分，充电器在220V 50Hz交流输入下，处于15V2A输出状态时纹波最高，为94mVp-p；处于20V1.5A输出状态时纹波最低，为66mVp-p。

充电器在110V 60Hz交流输入下，处于12V2.5A和5V3A输出状态时纹波最高，为86mVp-p；处于20V1.5A输出状态时纹波最低，为60mVp-p。

温度测试

前面提到充电器工作时会涉及到效率转换的问题，其中的损耗电量绝大多数以热量散发，所以充电器长时间工作的发热情况也是测试的重要一环。让充电器以20V1.5A 30W功率持续输出一小时，采集充电器表面温度，实验全程将充电器置于25°C恒温箱当中。

首先来看看在 220V50Hz 的市电环境下，充电器的温度表现。

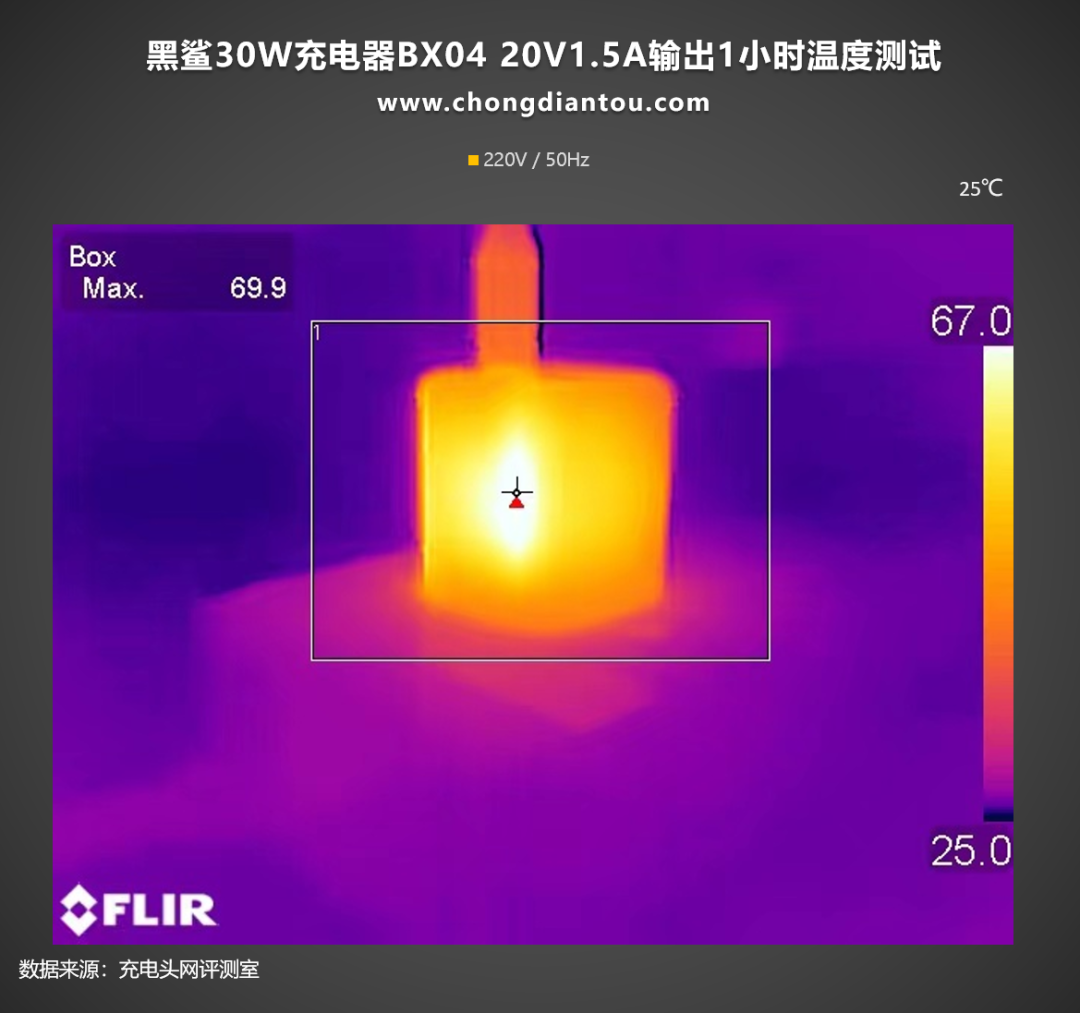

1小时后使用热成像仪拍摄充电器两个侧面表面的最高温度为69.9℃。

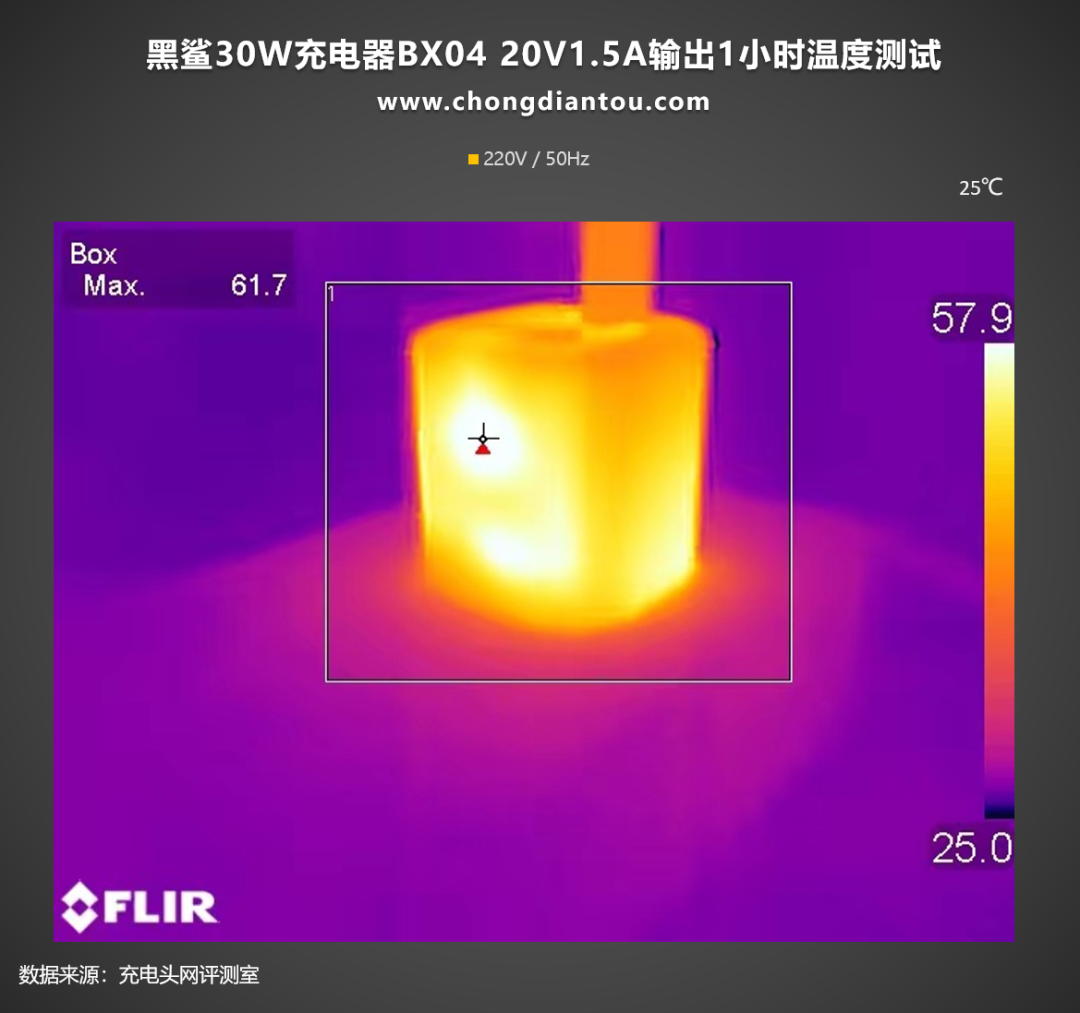

另外两侧的最高温度为61.7℃。

再看看 110V 60Hz 的市电环境下，充电器的温度表现。

1小时后使用热成像仪拍摄充电器两侧表面的最高温度为64.1℃。

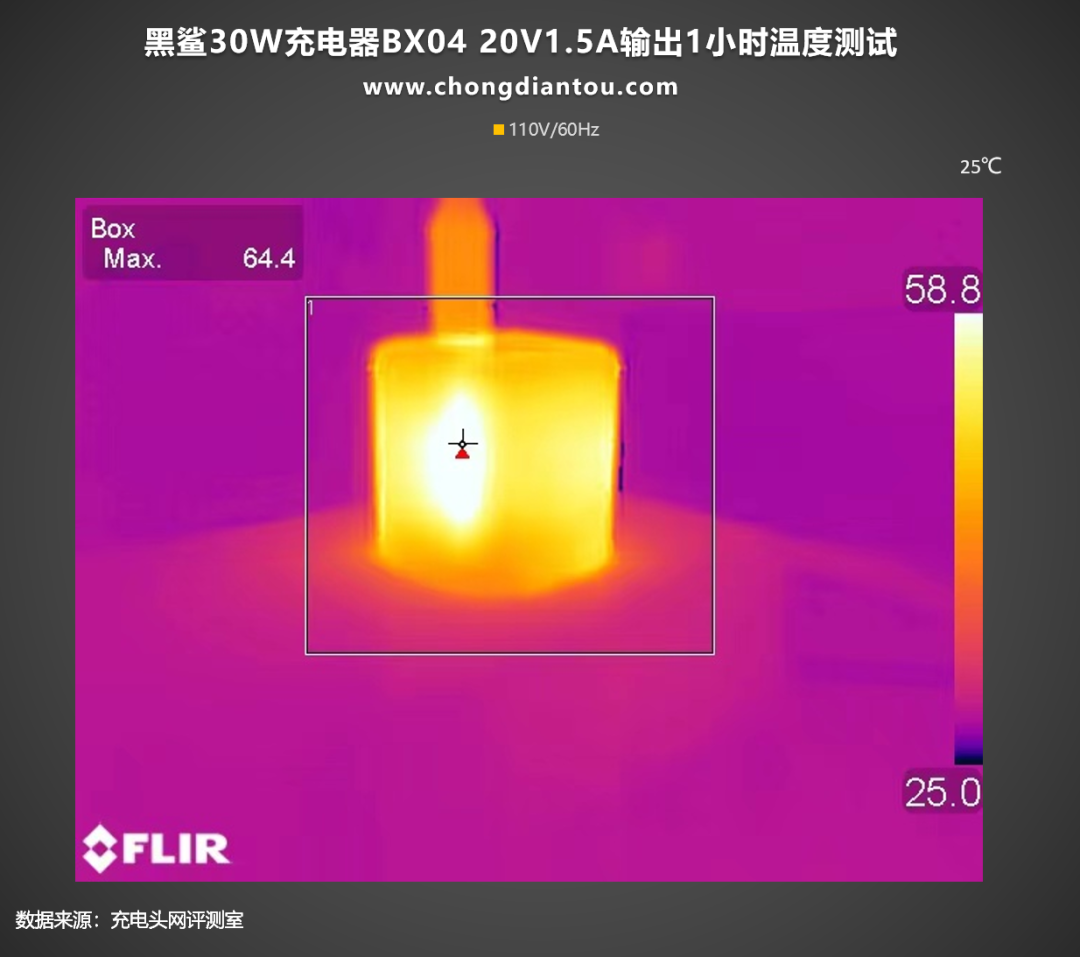

另外两侧的最高温度为64.4℃。

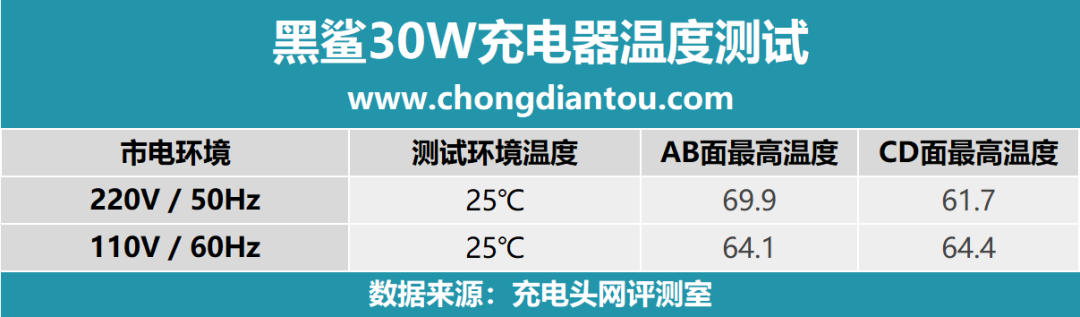

将温度数据汇总，方便大家查看。

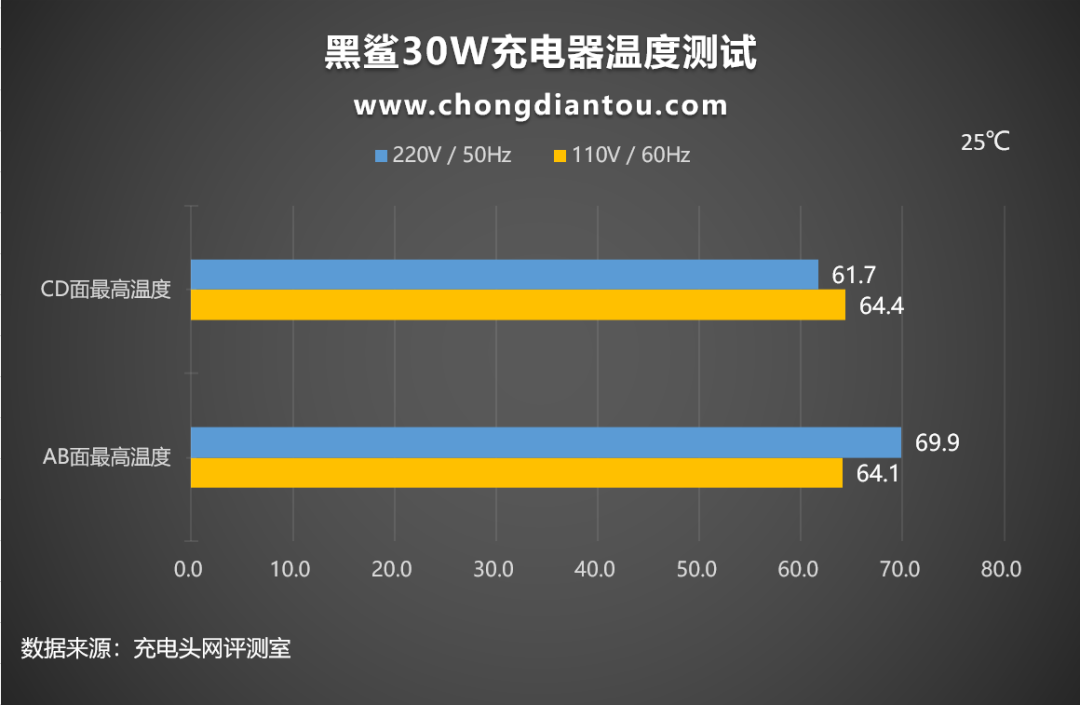

从柱状图可以清楚的看出最高温度与最低温度。

1小时满载稳定测试

长时间使用，充电器会不会因为过热而降频？充电头网也对黑鲨30W PD充电器进行了测试。

将充电器档位调至20V1.5A，以30W功率持续输出一小时，测试过程中电压、电流呈水平直线，无明显波动情况，长时间满载使用也相当稳定。

充电头网总结

看完大家觉得这款充电器的气质够航天吗？白色拉丝外壳，质感出众；单口30W PD输出，iPad、iPhone 都能用。性能这块确确实实拿捏住了，无论是丰富的快充协议，支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PD3.0 和PPS等充电协议；还是小巧的体积，0.83W/cm³的功率密度，各方面来看它都是30W充电器中的均衡之选。
