---充电头网深度评测 第1430期----
前言

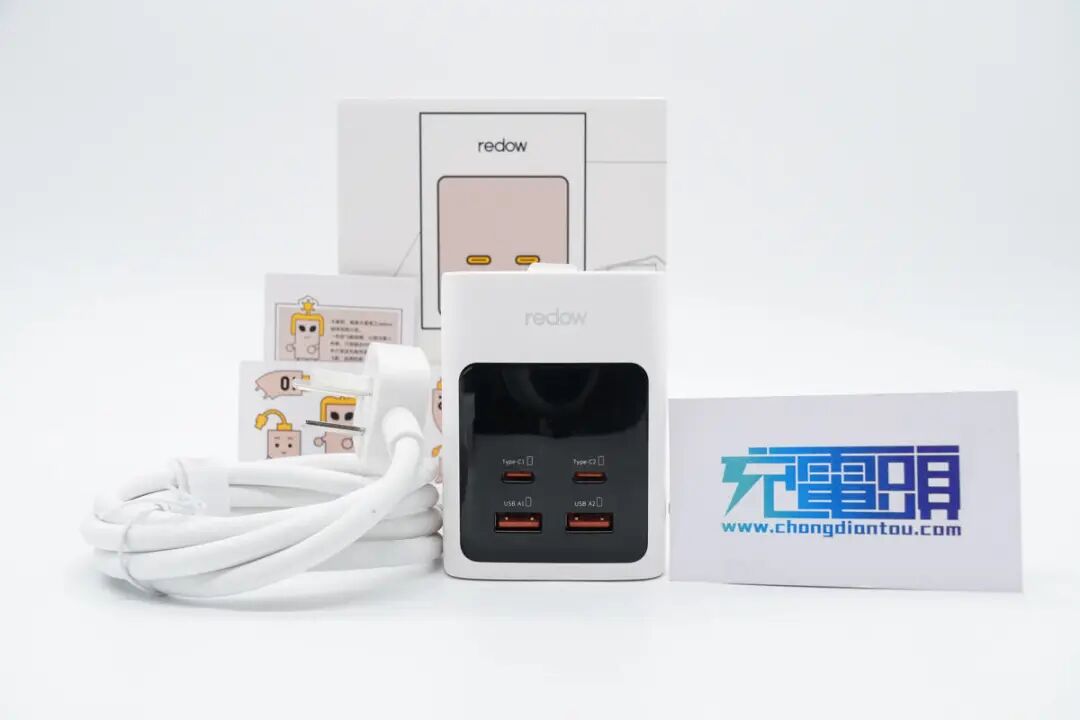

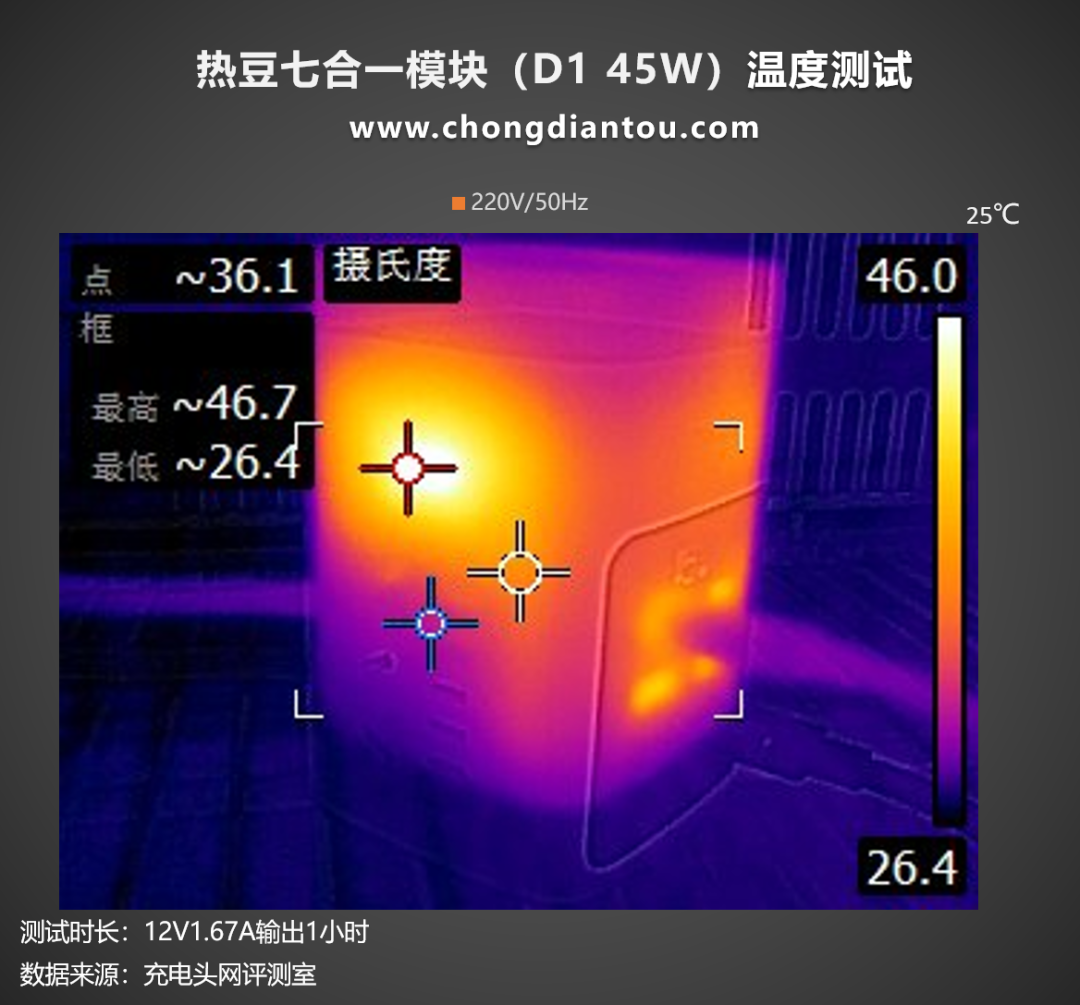

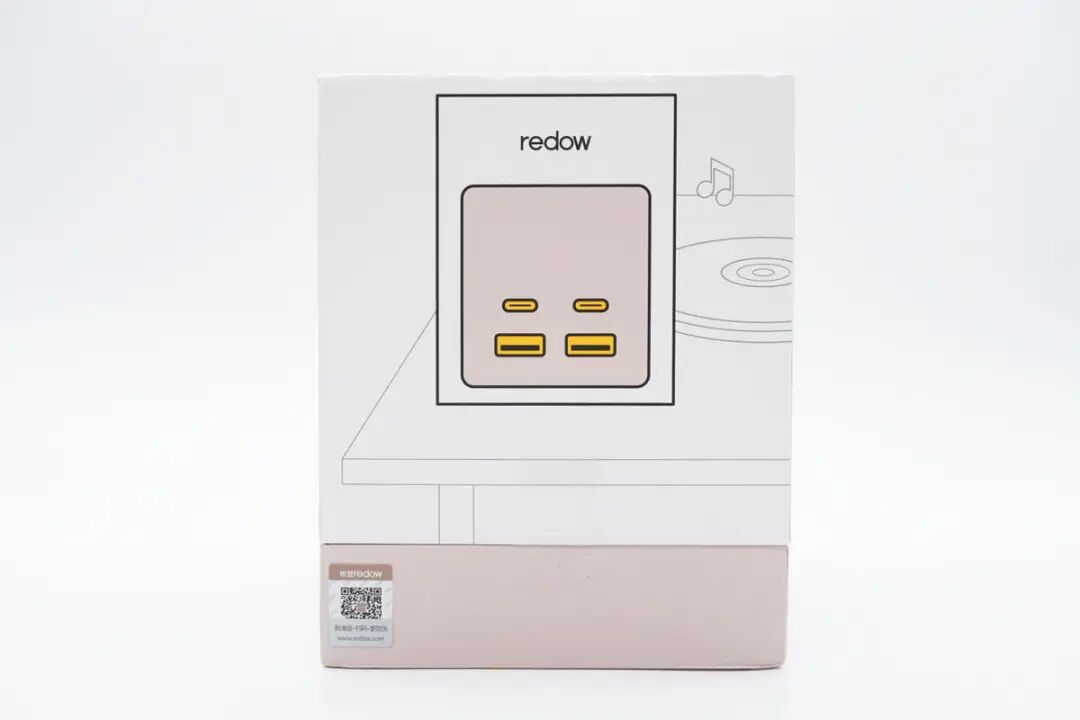

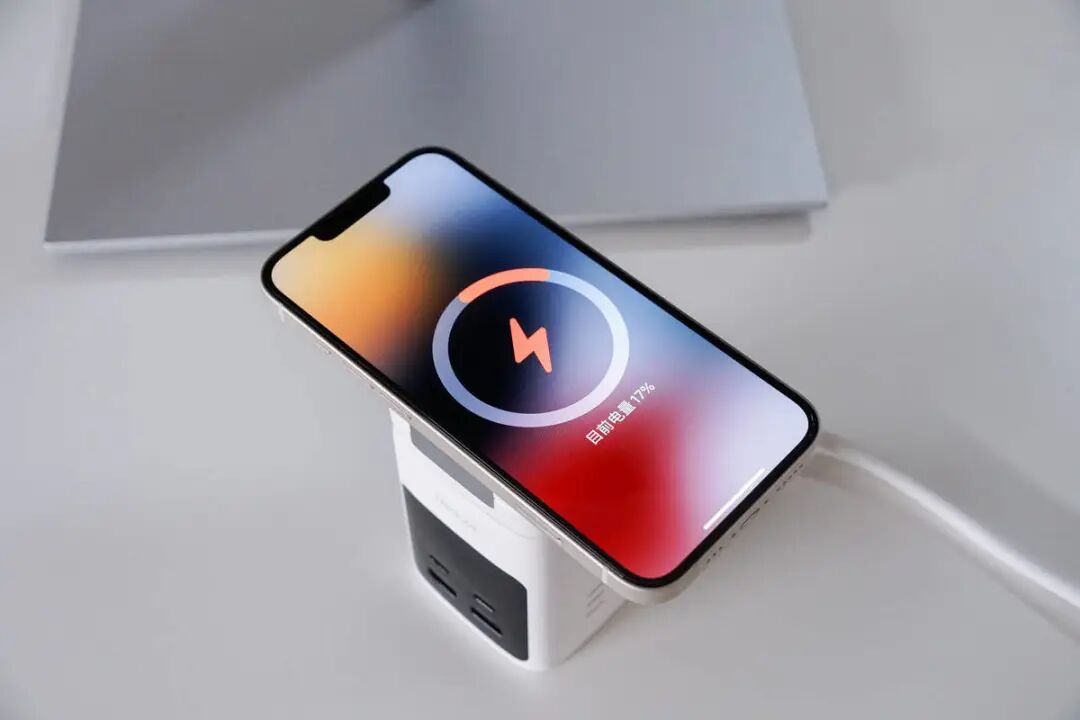

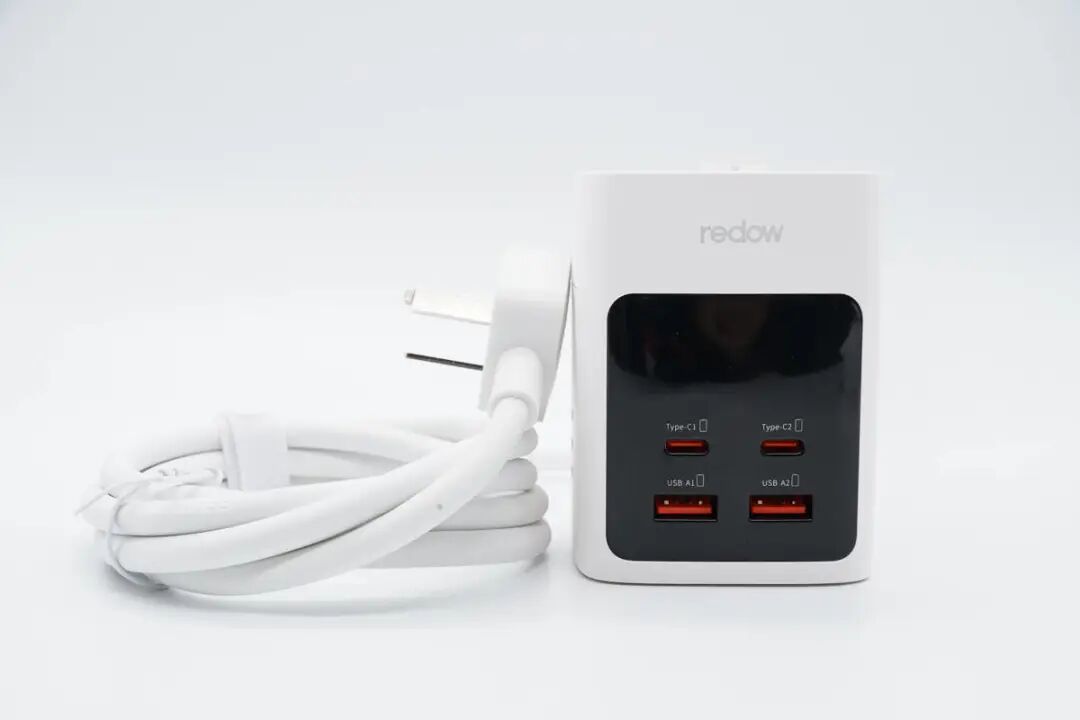

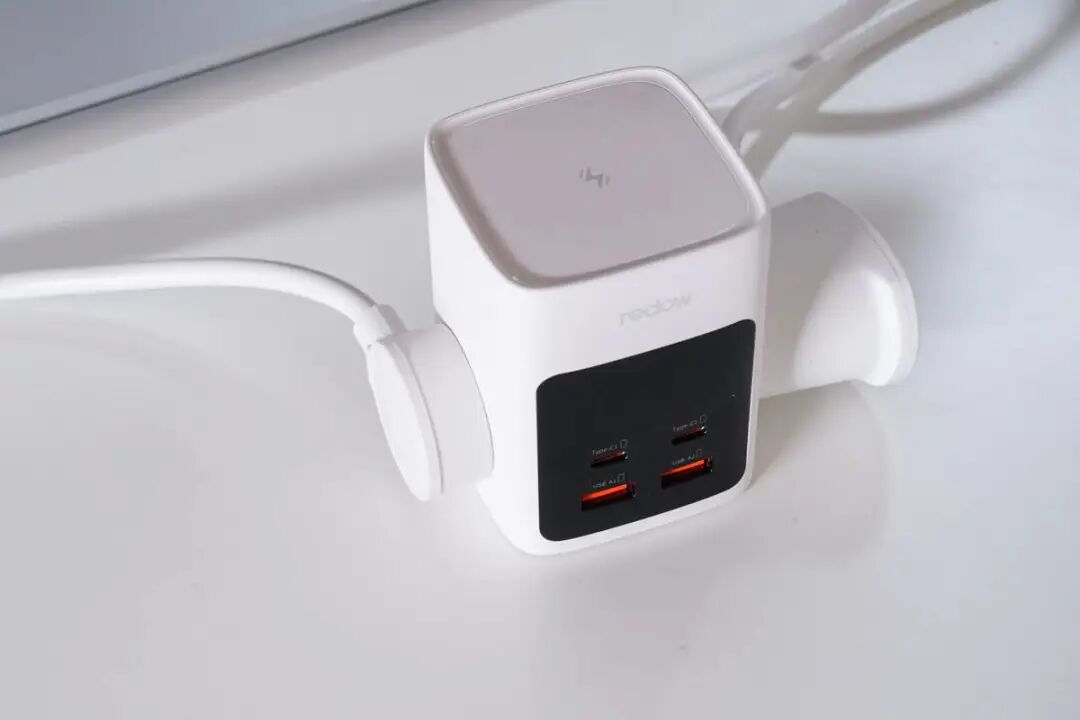

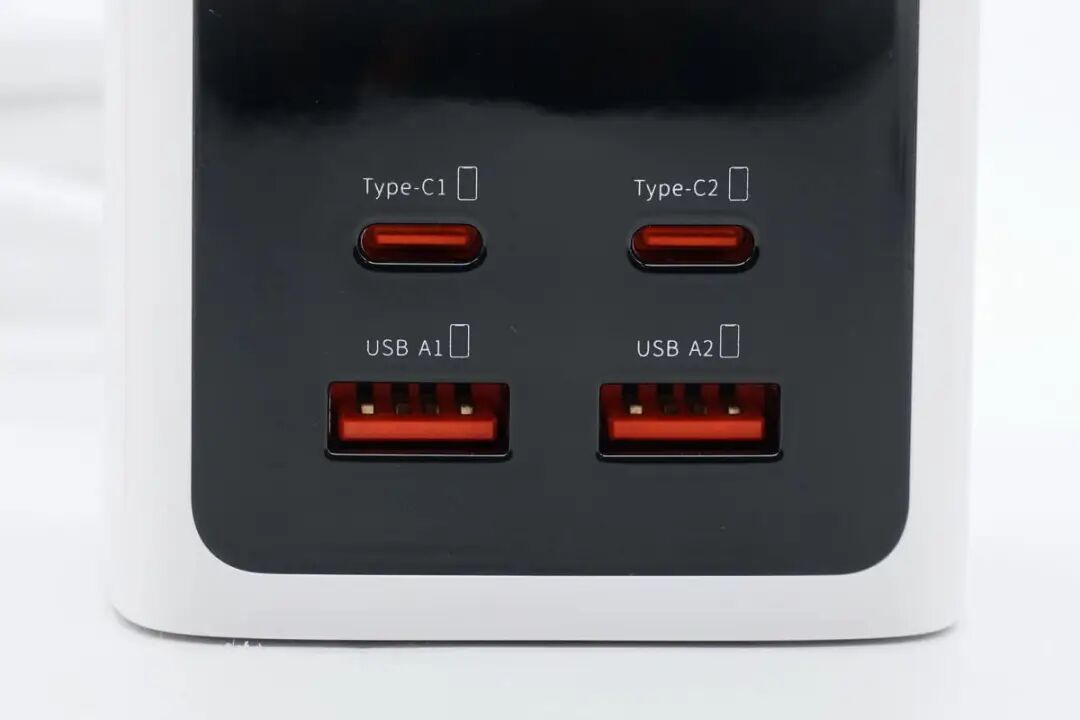

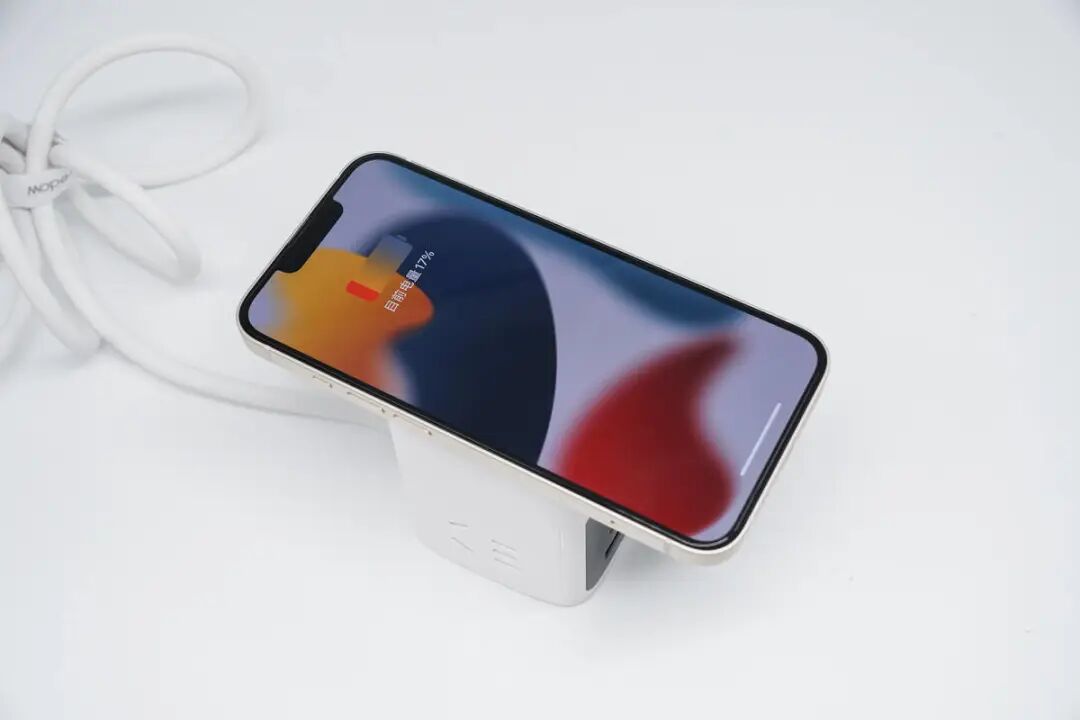

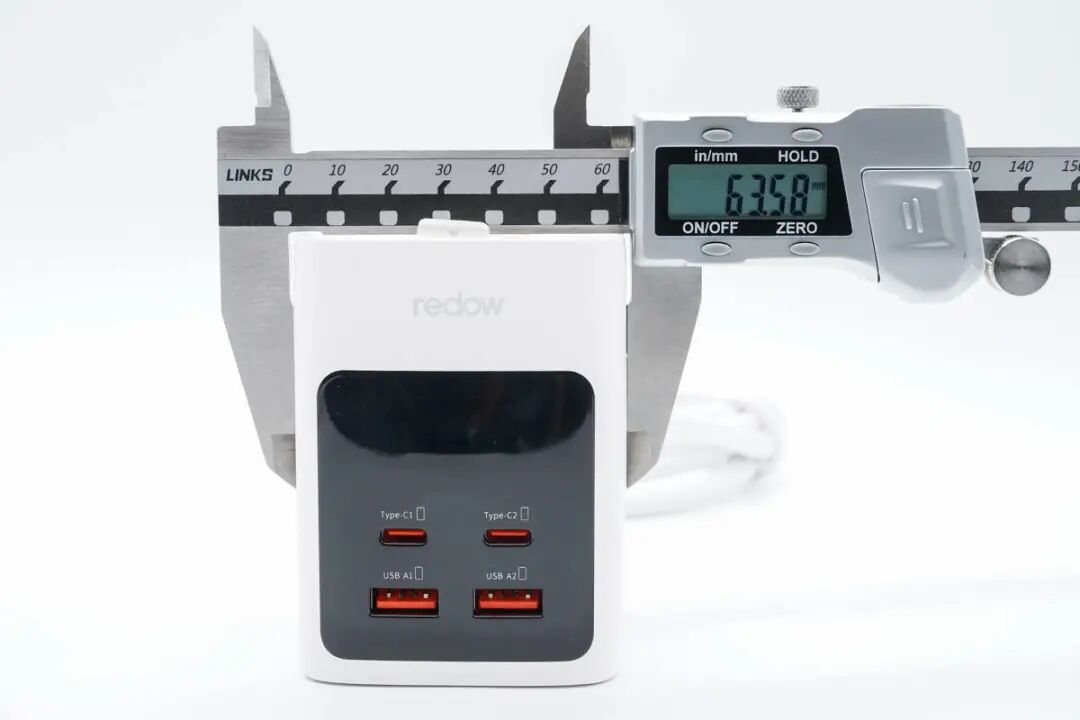

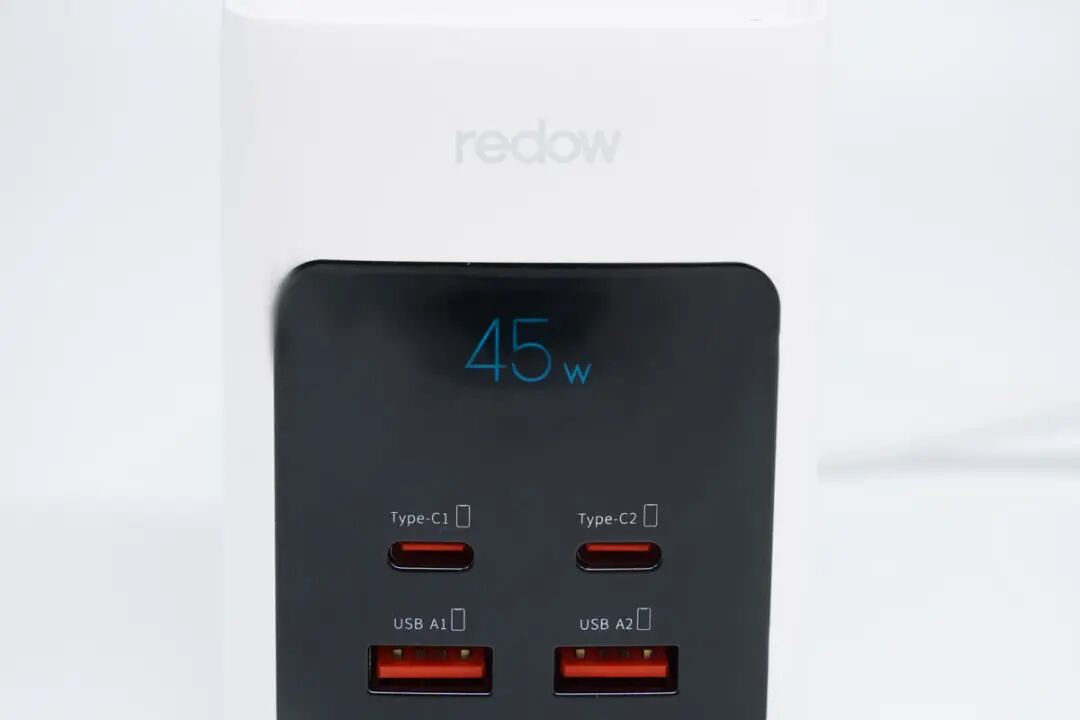

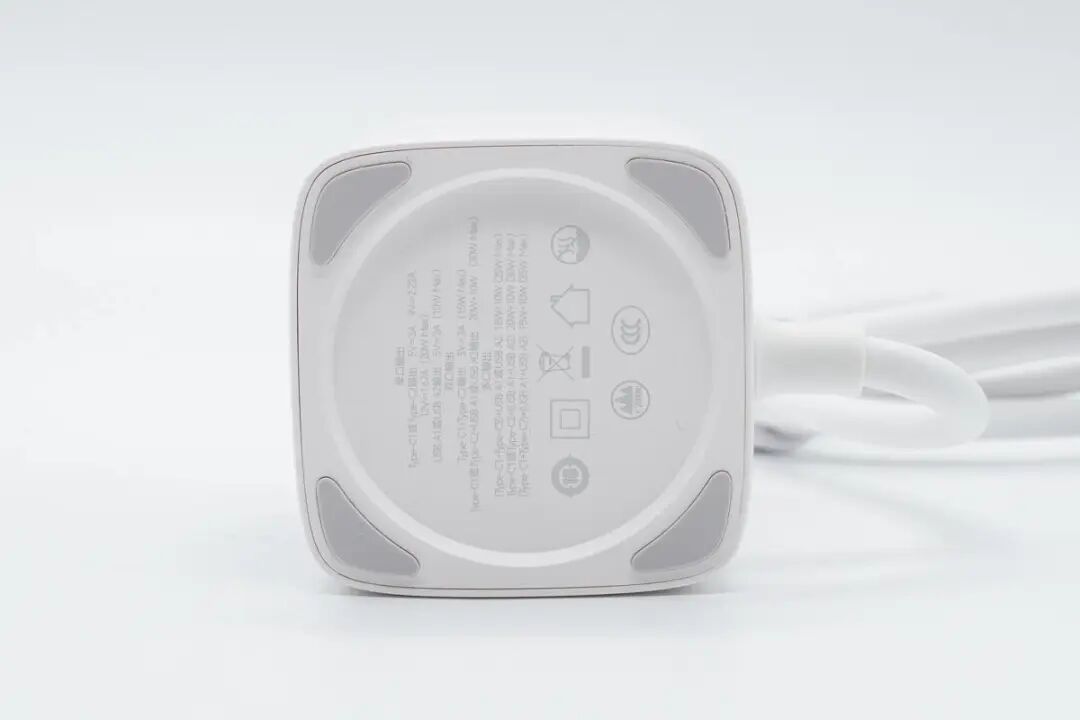

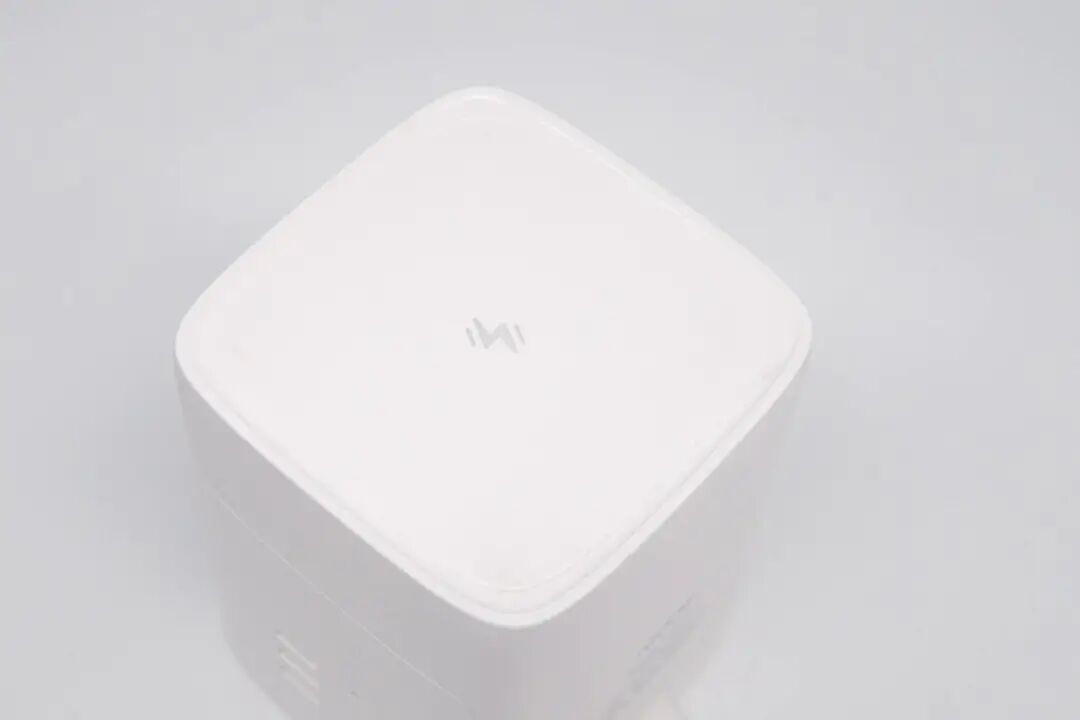

说到磁吸的运用，第一时间就会想起Apple，首次将磁吸功能运用在MacBook的MagSafe充电线上；经过市场的检验，磁吸已经成为了一种全新的设备交互方式，具有生活质感和艺术感。谈到磁吸，国内也同样有更多的品牌厂商玩出了新花样，其中作为消费电子品牌的热豆科技率先发布的磁吸模块化无线充产品，成为磁吸模块无线充的开创者；并且拥有多类模块的创新组合方式，用户能领略到“真无线，次世代”下的出行、居家、办公生活新方式。近期，充电头网也是拿到热豆科技旗下的热豆七合一模块，在小体积内融合AC+DC+无线充三类功能，官称搭配热豆STC智能散热控制+热豆氮化镓控温技术，实现四面八方，疏散热浪；具体拥有何种新奇的磁吸搭配玩法和输出性能，接下来的实测环节将一一揭晓。包装盒采用天地盒设计，白色与浅卡其色相拼接毫无违和感。正面印有热豆品牌Logo、接口配置图以及iPhone外观场景图，明示着能够兼容iPhone充电。侧面外观上类似，除背景场景图外，明示即将上市的磁吸支架二合一模块，能够对AirPods等耳机设备进行充电。另一侧印有手表场景图，明示即将上市的磁吸支架三合一模块，能够对Apple Watch等支持无线充的智能手表充电。这一侧印有老式音乐碟片背景图，相比较其他封面，应该是暗示磁吸拾音灯模块。包装盒顶部印有闪电标志的产品顶部，顶部区域或支持无线充电功能。包装盒底部拥有各类生产说明信息以及CCC等认证标识，并绘制热豆自有的虚拟人物—“热小豆”图画，右侧以路线图的方式形象表现产品的各类特点；除此之外，用户登陆“热豆redow”公众号可额外获得180天产品延保期；白色贴纸为产品型号：RD-MT050，以及产品条形码。打开包装，除热豆七合一模块（D1 45W）外，附赠额外虚拟人物贴纸，可随意发挥自己想象DIY；可以看到并不附赠手册，均以扫码的形式获取电子版说明书、保修卡以及180天延保服务。从正面看，热豆七合一模块（D1 45W）本体采用94-V0等级的防火PC材料，整体白色+前面板黑色亮面设计。通电时，在4个USB接口上方能看到隐藏的LED显示屏，显示最高总输出功率：45W。正面黑色亮面区域配有2C2A四个USB接口，上方均印有标识；USB母口胶芯均为橙红配色。热豆七合一模块（D1 45W）背面印有基础产品规格参数铭文。额定功率：2500W，额定电流：10A，额定电压：250V~输入：100-240V~50/60Hz 0.8A Max无线充电输出：15W MAX，总输出功率：45W Max。两侧均配备五口AC强电接口，拥有白色保护门，防止儿童意外触电。顶部与包装盒印刷一致，拥有闪电标志，实测支持无线充电功能，根据铭文参数得知最高15W充电，下面测试环节将会进行验证。底部四角边缘拥有橡胶防滑垫，增加与桌面间的摩擦，放置更稳定；圆形凹陷区域印有接口详细规格参数铭文。Type-C1/C2：5V3A，9V2.22A，12V1.67A（20W MAX）；USB-A1/A 2：5V2A（10W Max）双口输出：双C口：5V3A（15W Max）；单C口+单A口：20W+10W（30W Max）多口输出：双C口+单A口：15W+10W；单C口+双A口：20W+10W；双C口+双A口：15W+10W。线材与热豆七合一模块（D1 45W）本体底部连接处采用加厚设计，耐用防弯折。延长线部分用布艺魔术贴+固定线缠绕固定，魔术贴固定在线材本体上。线材本体上拥有CCC认证凹印标识，线材加粗线芯面积3×1.0m㎡，广州市凯博电线电缆有限公司制造。交流电接入端采用国标三脚插头，印有10A 250V~字样，插脚处印有地火零线标识。热豆七合一模块（D1 45W）长度约为63.58mm。热豆七合一模块（D1 45W）高度约为80.92mm。热豆七合一模块（D1 45W）宽度约为64.09mm。热豆七合一模块（D1 45W）带延长线材整体重量约为420.3g。协议测试模块主要测试充电器完整的快充协议，除标注支持PD3.0等快充协议外，用户可以根据具体的协议来匹配输出设备，从而获得更好的快充体验；由于USB-C接口、USB-A接口规格相当，均只测试其中一个接口。使用POWER-Z KT002读取充电器 USB-A 接口的快充协议，实测不支持快充协议。使用POWER-Z KM002C读取充电器 USB-C 接口的快充协议，实测支持SCP、FCP、QC3+和PD3.0等充电协议，覆盖范围还不错。PDO报文方面，支持 5V3A、9V2.22A、12V1.67A三组固定电压。接下来就带大家看一看这款充电器的具体使用体验。充电头网会从兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电器。兼容性测试环节可以清楚的得知充电器为各个设备的充电情况，充电头网会使用数十款设备搭配充电器进行测试，为读者呈现真实的测试数据。USB-C在单独使用时支持20W快充，使用USB-C为iPhone 13充电，功率为9.14V 2.16A 19.81W。将USB-C的兼容性测试数据汇总，整体来看无论是手机还是游戏机、平板电脑，都可以提供快充服务。柱状图部分，20W的功率上限也使得设备之间的功率差距很小。USB-A支持10W充电，为小米11 Pro充电，功率为5V 1.74A 8.75W。热豆七合一模块（D1 45W）配备了2C2A 4个USB接口，可以最多同时为4台设备充电，下面来实测一下。经实测，热豆七合一模块（D1 45W）配备的4个USB接口可以同时为4台手机充电。除了有线充电外，热豆七合一模块（D1 45W）顶部还支持无线充电。将一加9 Pro放在无线充电区域，可以正常开启无线充电。将iPhone（iPhone8及以上）放在无线充电区域，可以正常开启无线充电。将小米手机（小米9及以上）放在无线充电区域，可以正常开启无线充电。将华为手机（Mate20及以上；P系列Pro版本30及以上）放在无线充电区域，可以正常开启无线充电。针对热豆七合一模块（D1 45W）的充电全程测试，本次选用的是iPhone 13 Pro Max，目的是测试充电器在输入功率达到最大时的充电效率，下图是实测数据。这是使用热豆七合一模块（D1 45W）USB-C接口充iPhone 13 Pro Max的数据变化全程图，整个过程大致分为5个阶段，最大功率为9.12V 2.17A 19.79W。从测试开始至17分，输入功率在20W左右；至44分，输入功率逐渐降至11W左右；至50分，输入功率逐渐降至6W左右；随后在50-53分钟时段内断充，53分输入功率恢复至6W左右；最终于2小时1分钟充电结束。将充电全程绘制成曲线图，可以看出这款充电器为iPhone 13 Pro Max半小时充电53%，一小时充电79%，完全充满需要2小时1分钟。现如今，用户使用充电器为设备充电结束后，不再从插座拔掉已成为常态。很多读者都想知道充电器如果一直插在插座上是否浪费电，待机功耗测试环节就是为了解答这个问题。经过功率计测试，充电器在220V 50Hz的空载功耗为0.267W，换算下来一年损耗的电能约为2.33KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为1.398元左右。110V 60Hz时的空载功耗为0.357W，换算下来，一年损耗的电能约为3.12KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为1.87元左右。待机功耗测试的就是充电器插在插座上不用的话，一年会耗电多少，对于数值的话自然是越低越好。经实测，热豆七合一模块（D1 45W）在220V的市电环境下在插座上不用，一年用掉的电费约1.3元左右；而在110V的市电环境下不用，一年用掉的电费约1.8元左右。几乎是可以忽略不计的。充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下。220V 50Hz下，将充电器在各个电压档位的输出功率拉满进行测试：三个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从83.09%到89.34%不等。110V 60Hz下，充电器的转换效率从83.32%到89.03%不等。转换效率可以反应出充电器的质量，从数据上来看百分比自然是越高越好。从上面的测试数据可以看出，整体的输出效率在83%到89%左右，在目前的20W规格的充电器里面处于主流水准。由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。空载部分，充电器在220V 50Hz交流输入下，处于12V0A空载状态时纹波最高，为50mVp-p；处于5V0A和9V0A空载状态时纹波最低，为10mVp-p。充电器在110V 60Hz交流输入下，处于12V0A空载状态时纹波最高，为48mVp-p；处于5V0A空载状态时纹波最低，为12mVp-p。重载部分，充电器在220V 50Hz交流输入下，处于5V3A输出状态时纹波最高，为18mVp-p；处于5V2A和12V1.67A输出状态时纹波最低，为14mVp-p。充电器在110V 60Hz交流输入下，处于5V3A输出状态时纹波最高，为16mVp-p；处于5V2A和12V1.67A输出状态时纹波最低，为12mVp-p。纹波数值越低，说明充电器的输出质量越高。从测试得到的数据来看，整个充电器的纹波数值非常低，说明充电器的输出质量是非常高的。前面提到充电器工作时会涉及到效率转换的问题，其中的损耗电量绝大多数以热量散发，所以充电器长时间工作的发热情况也是测试的重要一环。让充电器以12V1.67A 20W功率持续输出一小时，采集充电器表面温度，实验全程将充电器置于25°C恒温箱当中。首先来看看在 220V50Hz 的市电环境下，充电器的温度表现。1小时后使用热成像仪拍摄充电器两个侧面表面的最高温度为43.9℃。再看看 110V 60Hz 的市电环境下，充电器的温度表现。1小时后使用热成像仪拍摄充电器两侧表面的最高温度为44.6℃。将四个温度数据汇总，整体来看无论是220V输入还是110V输入充电器都是处于一个较低的温度水平。柱状图部分，充电器在220V输入下的温度最高，为46.7℃；在110V输入下的温度最低，为43.1℃。热豆七合一模块（D1 45W）对于多设备的充电十分友好。USB-C可以直接为iPhone等手机充电，20W的功率也可以为iPhone提供快充。4个USB接口，可以同时为手机、平板、以及桌面小风扇以、加湿器等小家电进行供电，打造整洁桌面；并且搭配即将上市的“二合一”和“三合一”磁吸模块，可对手表、耳机以及手机进行无线充电。除了正面的4个USB接口外，顶部自带无线输出可以为手机等支持无线充电的设备充电，即放即充。并且在侧面还带有2个AC插孔，可以拓展出更多使用场景。除了热豆七合一模块（D1 45W）外，热豆还同步开发出了一系列周边的产品。比如热豆磁吸充电宝模块，放在充电塔上面就能为充电宝无线充电。再将手机放上去就可以为手机无线充电，没错，充电宝支持磁吸无线输入与无线输出。并且还有热豆磁吸拾音灯模块，共有七种光效可以选择，这个设计有点意思。热豆七合一模块（D1 45W）在外观上拥有隐藏LED数显屏显示功率，整体白色简洁设计，个头小巧不占地，145cm左右的线材长度也能适合大部分家庭场景。性能方面，热豆七合一模块（D1 45W）配备2C2A共4个USB接口，USB-C支持20W快充，USB-A支持10W充电，加上顶部的无线充电区域，充电塔可以同时为5台设备充电；而且侧面还自带2个AC输出接口，拓展更多功能。输出质量方面，在110V 60Hz和220V 50Hz两类市电下，小于0.4W的待机功耗、83.09%到89.34%之间的转换效率以及空载、重载状态下除12V外电压档位下的纹波数值均低于20mVp-p，结果上表明这款充电器的输出质量非常高，处于第一梯队的水准，而温度方面得益于塔式机身设计和热豆STC智能散热控制+热豆氮化镓（GaN）控温技术，以12V1.67A 20W功率室温25℃下持续输出一小时均在45℃左右，体感仅是微温，温度控制表现优秀。整体上来看，热豆七合一模块（D1 45W）在外观、配置以及输出性能方面十分优秀，另外搭配充电宝模块、拾音灯模块、以及即将上市的“二合一”和“三合一”等多模块磁吸装置；模块一换，场景就变，实现“出门模块，回家基站”的无线交互新生活，是一个有温度有魔力的充电产品。![]()
