pwru: 一款基于 eBPF 的细粒度网络数据包排查工具

pwru 是 Cilium 推出的基于 eBPF 开发的网络数据包排查工具，它提供了更细粒度的网络数据包排查方案。本文将介绍 pwru 的使用方法和经典场景，并介绍其实现原理。

安装部署

部署要求

pwru 要求内核代码在 5.5 版本之上，--output-skb 要求内核版本在 5.9 之上，并且要求内核开启以下配置：

Option

Note

CONFIG_DEBUG_INFO_BTF=y	Available since >= 5.3
CONFIG_KPROBES=y
CONFIG_PERF_EVENTS=y
CONFIG_BPF=y
CONFIG_BPF_SYSCALL=y

使用方法

Usage of ./pwru:
      --filter-dst-ip string        filter destination IP addr
      --filter-dst-port uint16      filter destination port
      --filter-func string          filter kernel functions to be probed by name (exact match, supports RE2 regular expression)
      --filter-mark uint32          filter skb mark
      --filter-netns uint32         filter netns inode
      --filter-proto string         filter L4 protocol (tcp, udp, icmp)
      --filter-src-ip string        filter source IP addr
      --filter-src-port uint16      filter source port
      --output-limit-lines uint     exit the program after the number of events has been received/printed
      --output-meta                 print skb metadata
      --output-relative-timestamp   print relative timestamp per skb
      --output-skb                  print skb
      --output-stack                print stack
      --output-tuple                print L4 tuple

案例演示

下图案例演示了 pwru 展现出快速定位出数据包被 iptables 规则 drop 掉的原因：

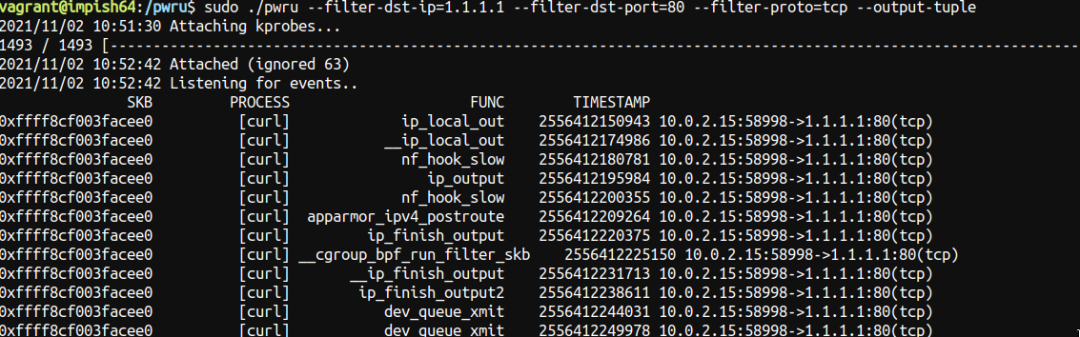

在不设置 iptables 规则之前：

添加了 iptables 规则之后

iptables -t filter -I OUTPUT 1 -m tcp --proto tcp --dst 1.1.1.1/32 -j DROP

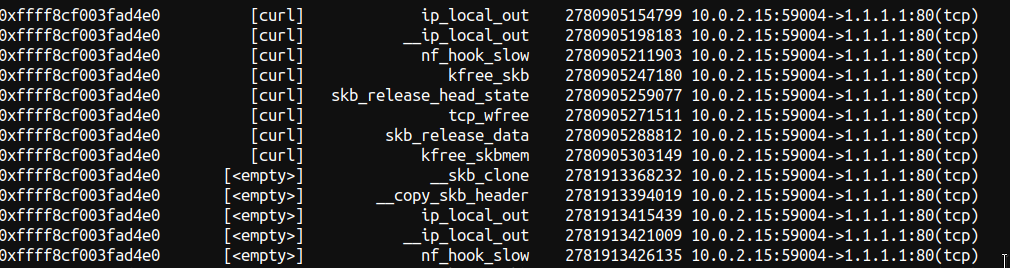

可以看到在 nf_hook_slow 函数后发生了变化：

我们可以看到数据包在 nf_hook_slow 判决为 NF_DROP，调用了 kfree_skb

int nf_hook_slow(struct sk_buff *skb, struct nf_hook_state *state,
     const struct nf_hook_entries *e, unsigned int s)
{
  unsigned int verdict;
  int ret;

  for (; s < e->num_hook_entries; s++) {
    verdict = nf_hook_entry_hookfn(&e->hooks[s], skb, state);
    switch (verdict & NF_VERDICT_MASK) {
    case NF_ACCEPT:
      break;
    case NF_DROP:
      kfree_skb(skb);
      ret = NF_DROP_GETERR(verdict);
      if (ret == 0)
        ret = -EPERM;
      return ret;
    case NF_QUEUE:
      ret = nf_queue(skb, state, s, verdict);
      if (ret == 1)
        continue;
      return ret;
    default:
      /* Implicit handling for NF_STOLEN, as well as any other
       * non conventional verdicts.
       */
      return 0;
    }
  }

  return 1;
}

原理实现

pwru 本质上是向 kprobe 注册了一些 eBPF code，根据 pwru 传入的参数可以更新 eBPF Map，改变限制条件，从而更新输出。

比如在 FilterCfg 里面制定了过滤的 IP 地址和协议等条件

type FilterCfg struct {
 FilterMark uint32

 //Filter l3
 FilterIPv6  uint8
 FilterSrcIP [16]byte
 FilterDstIP [16]byte

 //Filter l4
 FilterProto   uint8
 FilterSrcPort uint16
 FilterDstPort uint16

 //TODO: if there are more options later, then you can consider using a bit map
 OutputRelativeTS uint8
 OutputMeta       uint8
 OutputTuple      uint8
 OutputSkb        uint8
 OutputStack      uint8

 Pad byte
}

会根据 pwru 传入的参数更新这个 eBPF Map

func ConfigBPFMap(flags *Flags, cfgMap *ebpf.Map) {
 cfg := FilterCfg{
  FilterMark: flags.FilterMark,
 }

 if flags.FilterSrcPort > 0 {
  cfg.FilterSrcPort = byteorder.HostToNetwork16(flags.FilterSrcPort)
 }
 if flags.FilterDstPort > 0 {
  cfg.FilterDstPort = byteorder.HostToNetwork16(flags.FilterDstPort)
 }


 switch strings.ToLower(flags.FilterProto) {
 case "tcp":
  cfg.FilterProto = syscall.IPPROTO_TCP
 case "udp":
  cfg.FilterProto = syscall.IPPROTO_UDP
 case "icmp":
  cfg.FilterProto = syscall.IPPROTO_ICMP
 case "icmp6":
  cfg.FilterProto = syscall.IPPROTO_ICMPV6
 }

  // ...

 if err := cfgMap.Update(uint32(0), cfg, 0); err != nil {
  log.Fatalf("Failed to set filter map: %v", err)
 }
}

在 eBPF code 中，可以看到会读取配置 bpf_map_lookup_elem，然后进而执行真正的 filter：

struct config {
 u32 mark;
 u8 ipv6;
 union addr saddr;
 union addr daddr;
 u8 l4_proto;
 u16 sport;
 u16 dport;
 u8 output_timestamp;
 u8 output_meta;
 u8 output_tuple;
 u8 output_skb;
 u8 output_stack;
 u8 pad;
} __attribute__((packed));

static __always_inline int
handle_everything(struct sk_buff *skb, struct pt_regs *ctx) {
 struct event_t event = {};

 u32 index = 0;
 struct config *cfg = bpf_map_lookup_elem(&cfg_map, &index);

 if (cfg) {
  if (!filter(skb, cfg))
   return 0;

  set_output(ctx, skb, &event, cfg);
 }

 event.pid = bpf_get_current_pid_tgid();
 event.addr = PT_REGS_IP(ctx);
 event.skb_addr = (u64) skb;
 event.ts = bpf_ktime_get_ns();
 bpf_perf_event_output(ctx, &events, BPF_F_CURRENT_CPU, &event, sizeof(event));

 return 0;
}

可以看到，这里通过 bpf_perf_event_output 将过滤结果以 Perf event 传递上来。

rd, err := perf.NewReader(events, os.Getpagesize())
if err != nil {
 log.Fatalf("Creating perf event reader: %s", err)
}
defer rd.Close()

 // ...
 var event pwru.Event
for {
 record, err := rd.Read()
 if err != nil {
  if perf.IsClosed(err) {
   return
  }
  log.Printf("Reading from perf event reader: %s", err)
 }

 if record.LostSamples != 0 {
  log.Printf("Perf event ring buffer full, dropped %d samples", record.LostSamples)
  continue
 }

 if err := binary.Read(bytes.NewBuffer(record.RawSample), binary.LittleEndian, &event); err != nil {
  log.Printf("Parsing perf event: %s", err)
  continue
 }

 output.Print(&event)

 select {
 case <-ctx.Done():
  break
 default:
  continue
 }
}

文章来源：系统安全运维
