ArcMap出图小技巧：图例，比例尺，指北针，标题（附练习数据）
接上篇ArcMap出图小技巧分享讲解了主图的设计，接下来讲述一下出图时的其他要素（图例，比例尺，指北针，标题）

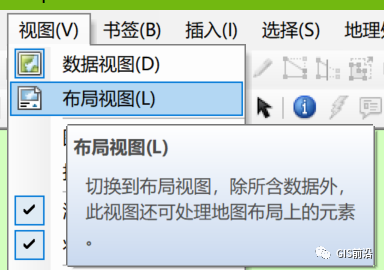

这时候我们要出图了，切换到布局视图。

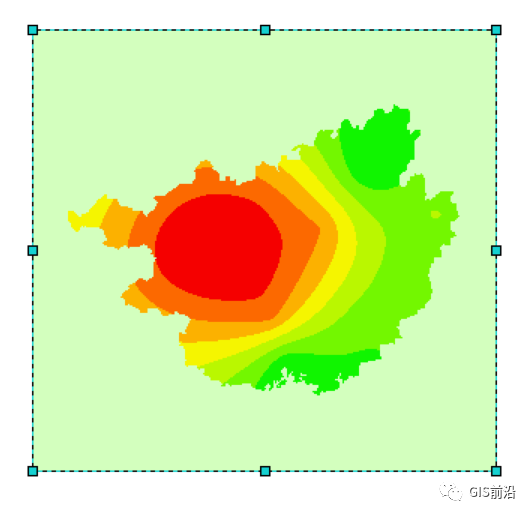

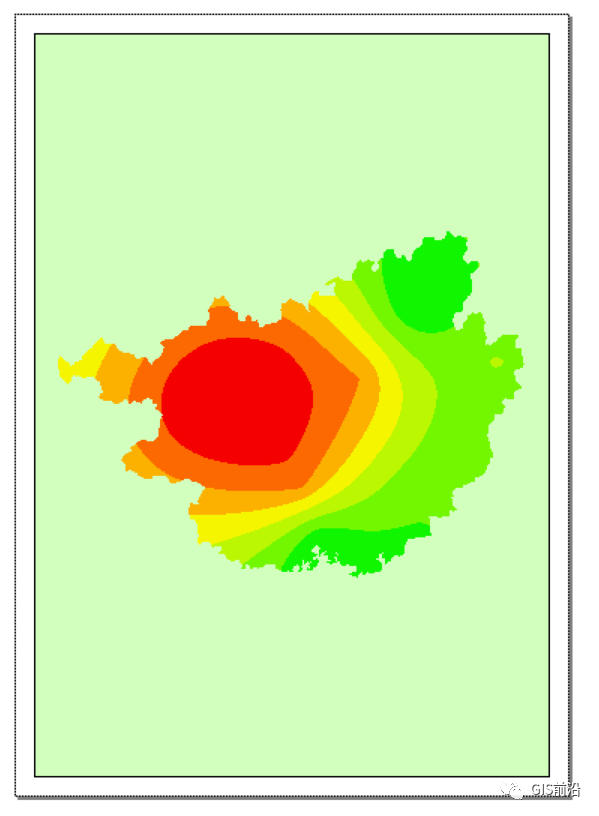

系统默认纸张大小都是A4纸，如下图所示：

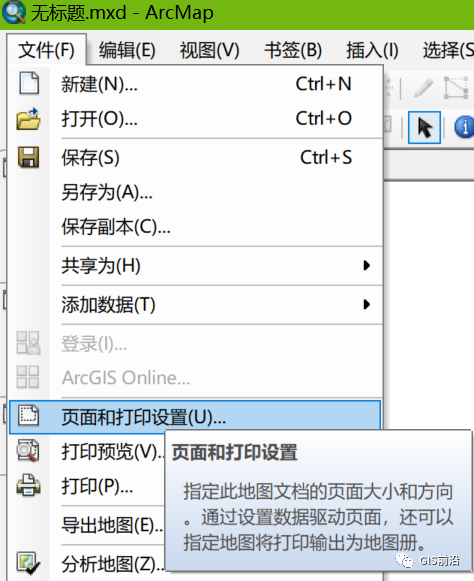

考虑到布局图例，比例尺，指北针，标题还是感觉.........感觉高了些，所以我们点击菜单栏文件下面的页面和打印设置。

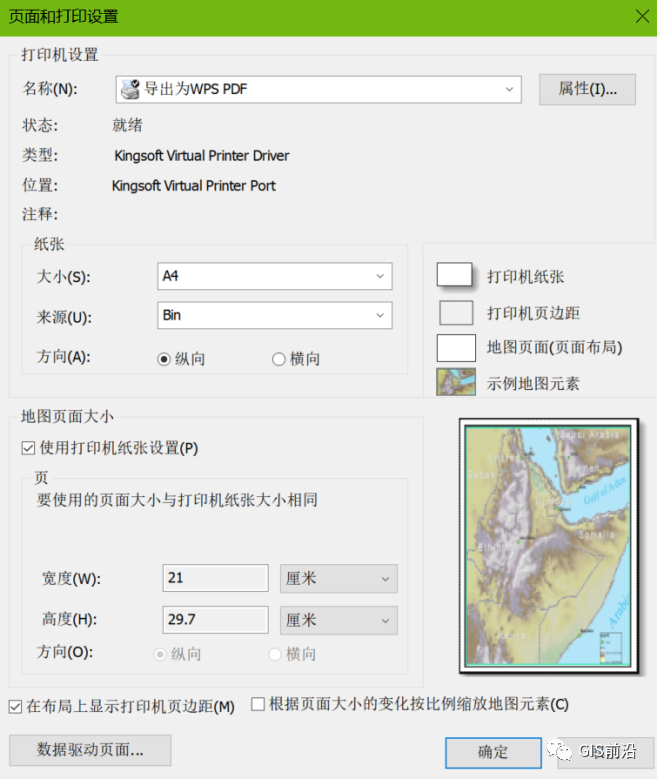

默认设置如下：
我们更改设置如下：
将使用打印机纸张设置前面的勾去了，在下面的标准大小选择自定义，把高度设置矮一点，点击确定查看效果。

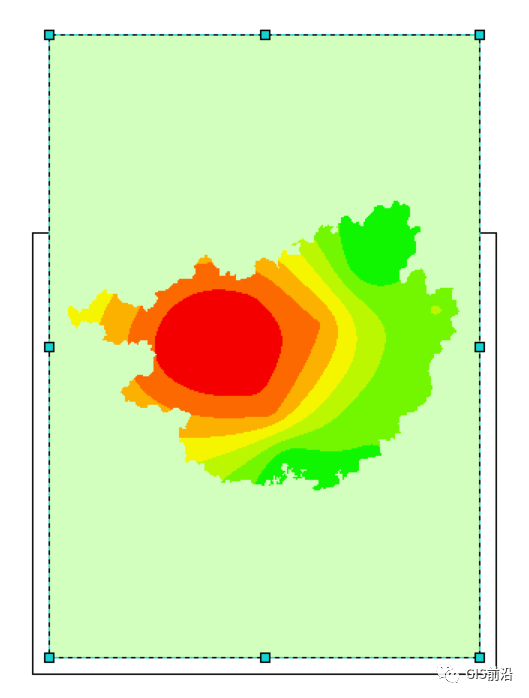

我们发现变成下面这样了，纸张大小变了，但是原先的数据框大小没有变化。

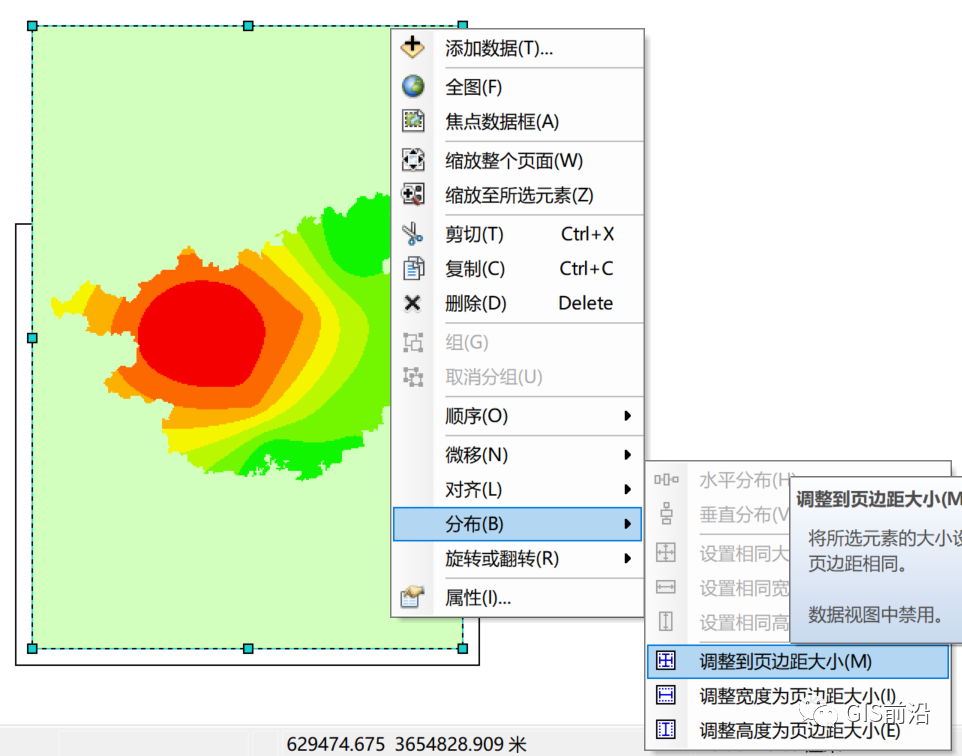

这时候我们右键选中的数据框选择分布—》调整到页边距大小，查看效果。
发现边界和纸张边界重叠了，看个人需求，如果想要留点空隙就稍微调整一下四周就行了。

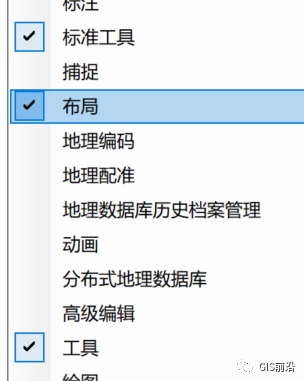

右键菜单栏空白处可以选择工具栏，我们把布局工具栏添加进来。
平移工具可以移动整个纸张和数据框，用来放大查看图层各个位置的细节。

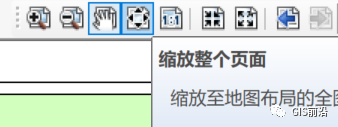

缩放整个页面可以最大范围查看整个纸张总体布局，用来检查整体要素布局。

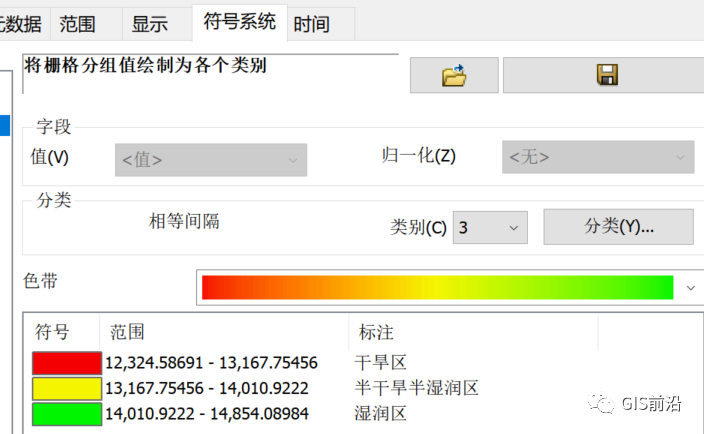

接下来就是要插入图例了，图例可以在插值结果属性的符号系统里面的标注直接输入图例，比如我这里根据年降水量多少设置了3个分级分别为：干旱区，半干旱半湿润区，湿润区。

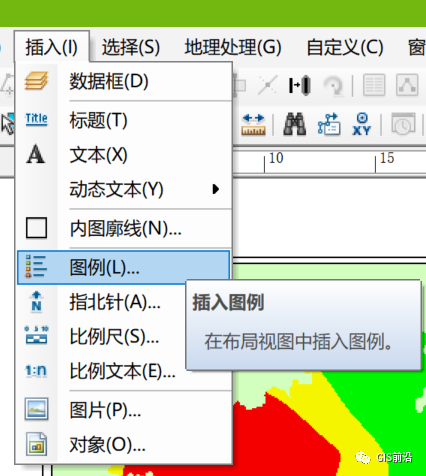

点击菜单栏插入，里面包含了制图的所有要素，点击图例。

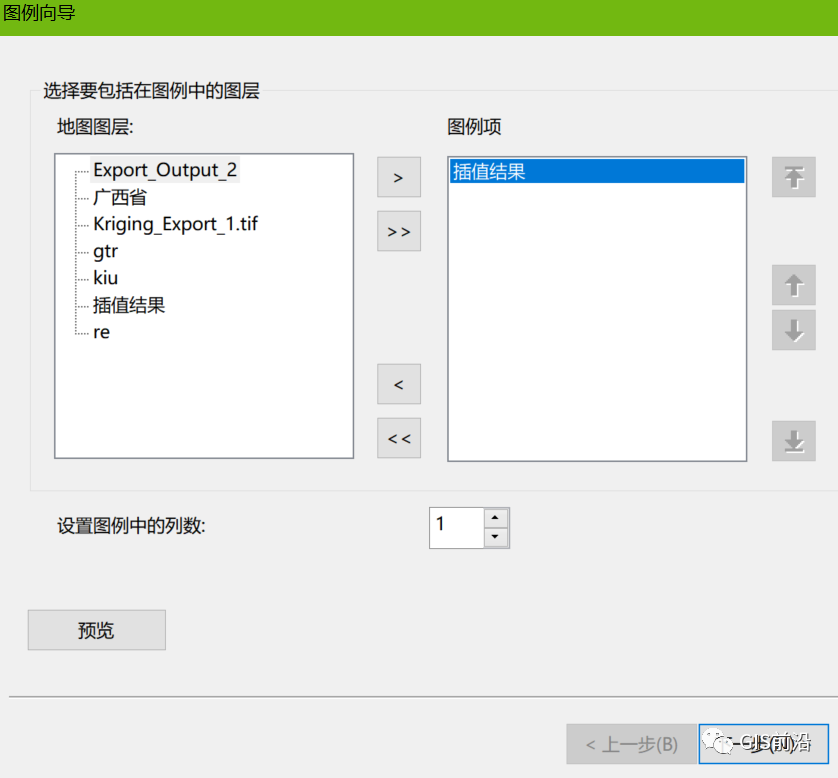

图例项是选择要显示的图层图例，这里只要插值结果的图例。

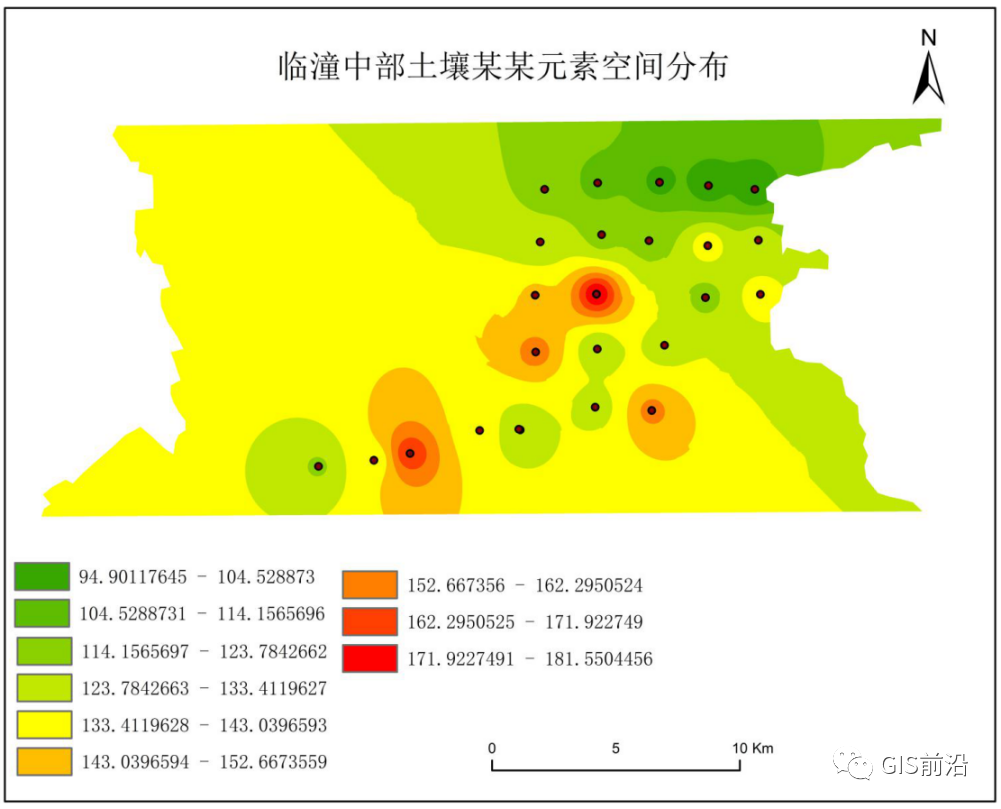

设置图例中的列数是当图例中分类很多的时候，可以分成两列来分布，这样整体看起来布局更为合理，如下图所示：
插入图例进行调整大小后如下所示，但是发现有些信息没用，比如我想删除“插值结果”和“<值>”怎么办？

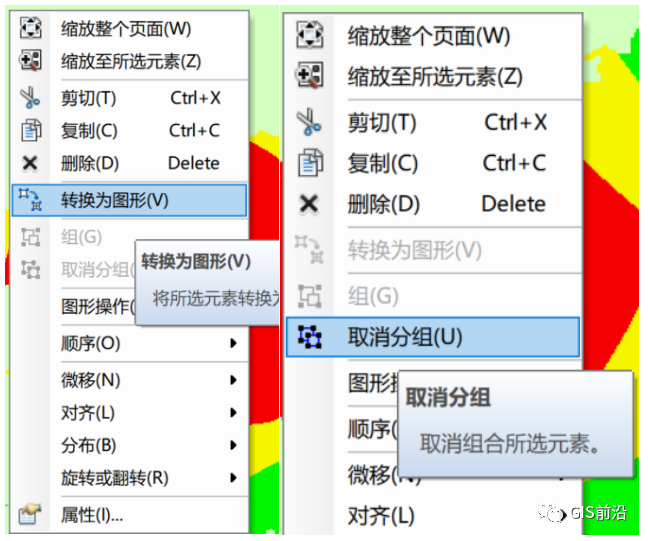

选中图例框，右键选择转换为图形，然后再右键选择取消分组。
这时候会发现之前那个图例的框被分成了很多小框，这时候选中（可以按住Shift键多选）其中不需要的框按Delete键就可以删除了，这时候会留出空白，再调整其他小框的位置就行了。

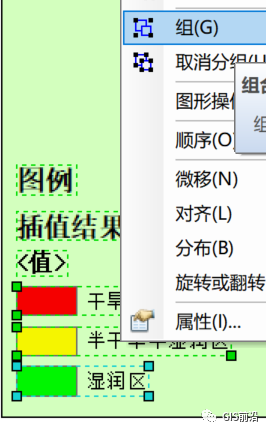

这时候框选中所有的小框右键选择组，就可以再次合并成一个整体的框进行大小和位置的调整了。

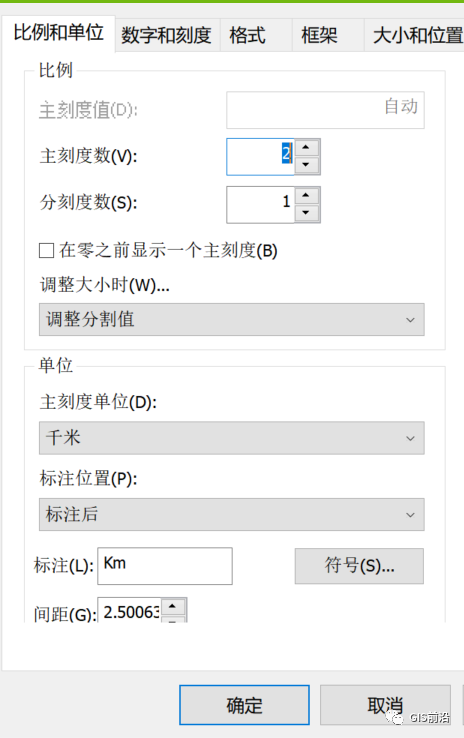

接下来插入指北针，然后调整大小和位置就行了。然后就是比例尺了，比例尺主要是设置主/分刻度值，选择比例尺单位，单位的标注可以自己输入，并且还可以改变标注位置。
最后插入标题，调整字体大小和标题位置就行了。

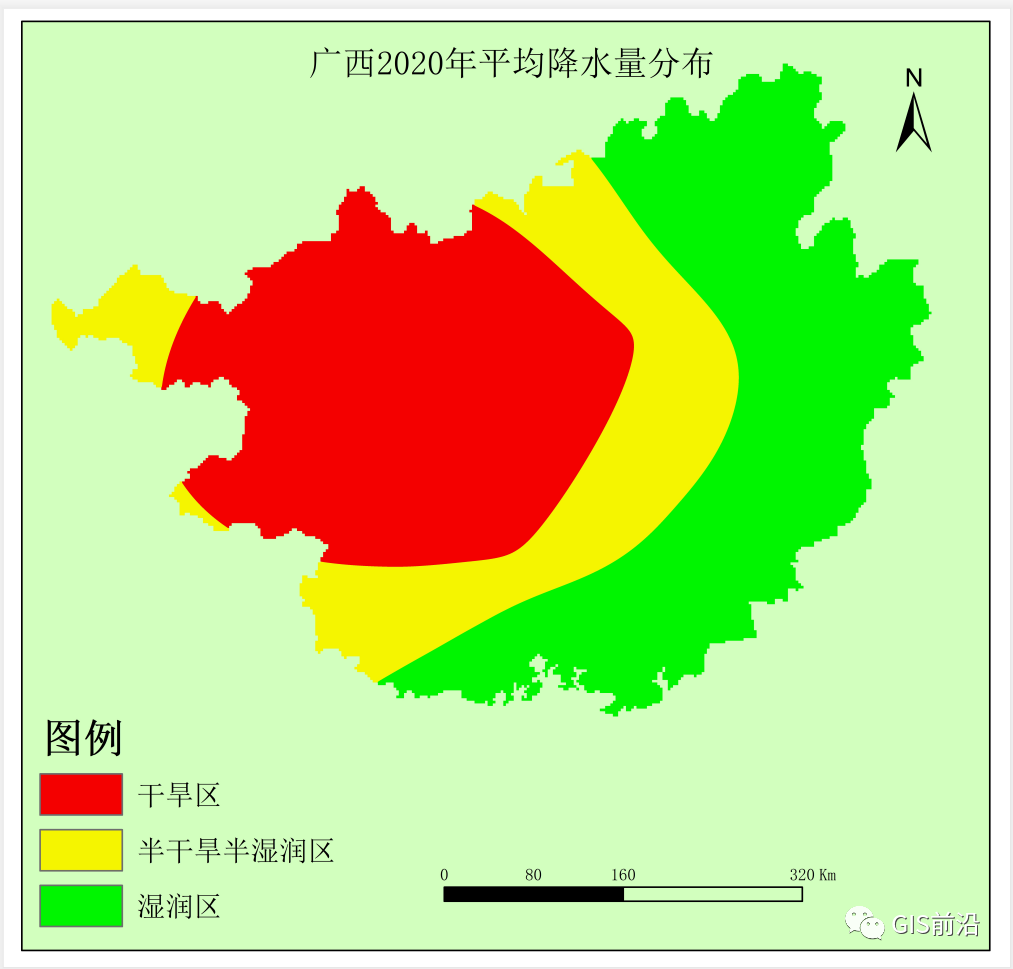

小编最终布局如下：

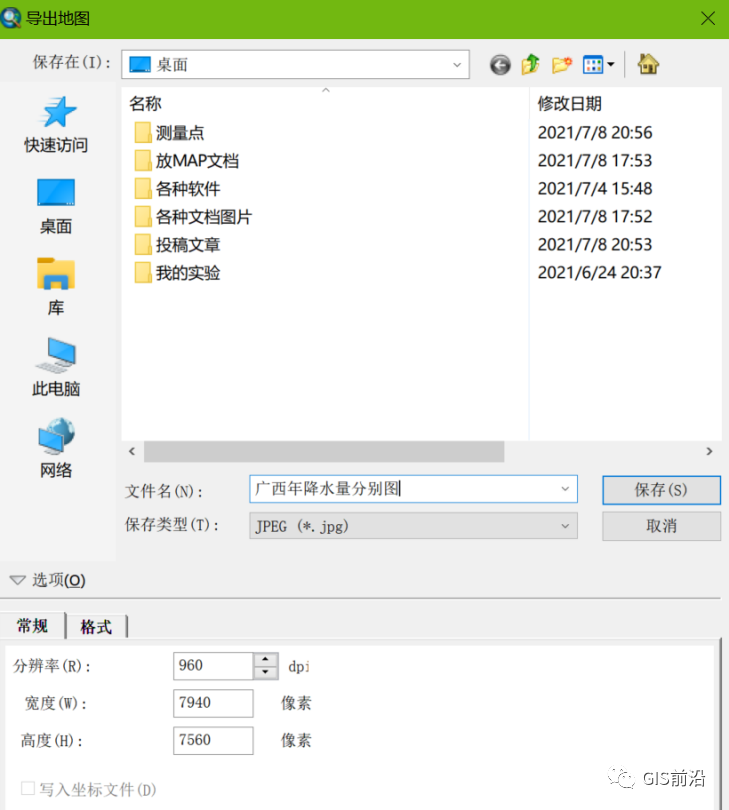

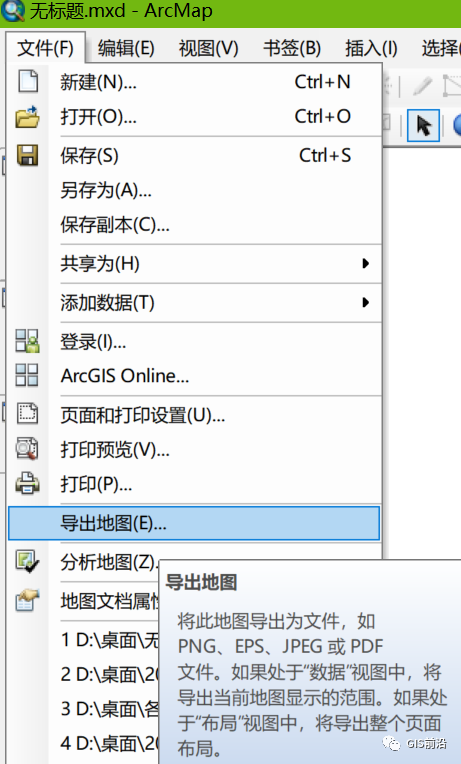

点击菜单栏文件选择导出地图。
选择输出路径和图片名称，最后设置像素，像素一般为300dp就够了，像素越高地图导出就越慢。
