CASS实例讲解 | 陡坎都变成直线了怎么解决？
GIS前沿
Posted on
The following article is from 南方数码生态圈 Author 虎妞
南方数码生态圈
.
生态圈是连接地理信息资源并打造行业生态的平台，150000名地信人已加入。我们用心，打造地信从业者的线上乐园。
实例 · 课堂
最近拿到一个实例数据，所有的陡坎都变成了一条直线。双击启动“对象特性”面板，查询线型，就发现了问题。

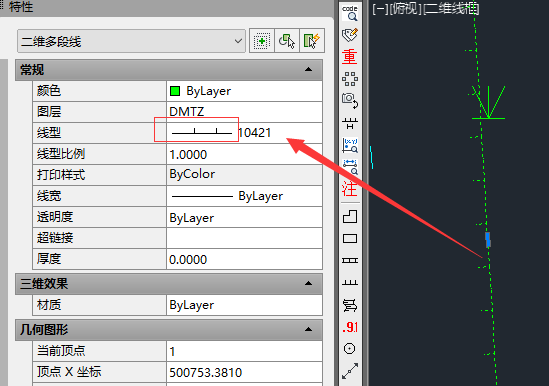

下图所示的截图中，陡坎的线型名是10421。线型名称是对的，显示的效果却是一条直线：说明线型加载错误。
下面讲讲怎么处理这类错误！
SETP 1
重载线型

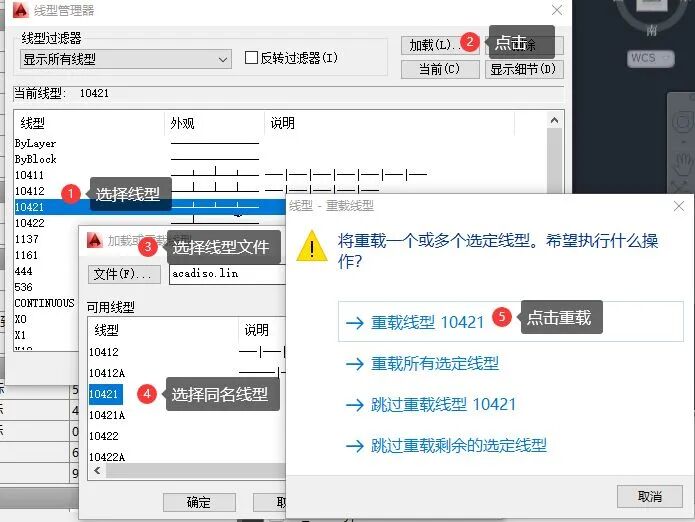

命令行输入linetype，按下图步骤加载线型10421和10422，分别是未加固陡坎和加固陡坎。
加载步骤截图
STEP 2
刷新线型
在命令行输入regen，刷新线型显示。可以看到陡坎线已经恢复正常显示。
REPLAY
复盘 · 总结
类似陡坎这种，带自定义线型的线符号。出现线型显示错误，首先查一下线型名称是否正确。不正确的，点击菜单“图形属性转换-编码→线型”转换。线型名称正确的，输入linetype重载同名线型，并输入regen重新显示。
如果你遇到自己无法解决的CASS实例问题，欢迎到官方服务平台（http://o.southgis.com），和我们一起讨论解决！
