ArcGIS矢量化并进行拓扑检查（附练习数据下载）

Original 小刘 GIS前沿

土地利用数据每年都在发生变化，故每年都要根据去年的数据进行修改。请根据以下要求，修改A区域的数据并对B区域已做好的数据进行拓扑检查。

01 数据说明

1. 地类图斑A.shp：A区域需要编辑修改的图斑数据。

2. 影像.tif：编辑A区域时作参考的影像。

3. 地类图斑B.shp：B区域已经做好的图斑数据。

4. 界址点B.shp：B区域已经做好的界址点数据。

5. 界址线B.shp：B区域已经做好的图斑边界数据。

文末有数据下载链接

02 数据处理要求

1. 修改一下现有的地类图斑A数据，处理以下几个位置：

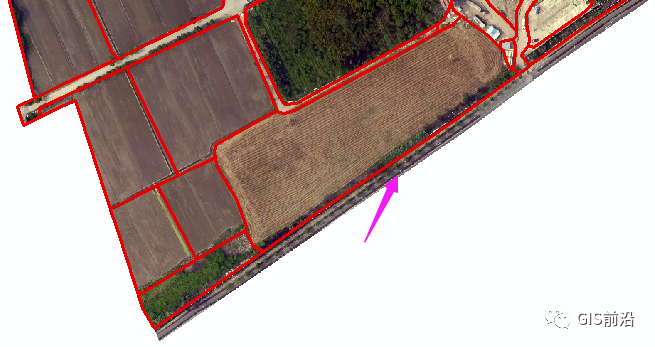

1) 矢量化下图箭头所指处的道路。

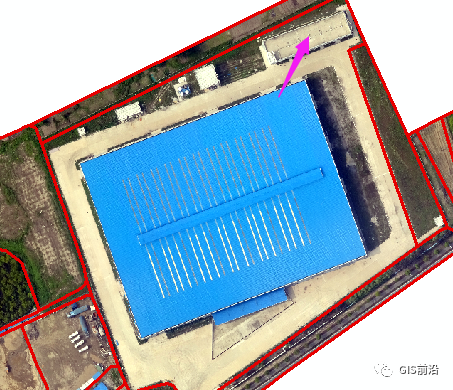

2) 将下图箭头所指处的房屋从原地块中分割出来。

3) 合并下图中A，B两个地块，属性信息使用B地块的信息。

4) 修改此地块的形状，使之沿林地边界。

2. 对区域B已做好的地块数据进行质量检查并修复，要求：

1) 界址线B、界址点B必须完全位于地类图斑B的边界上。

2) 地类图斑B中不能有缝隙，不能有重叠。

3) 同一地块的界址线不会出现下图所示断开情况。

03 解答过程

1.矢量化下图箭头所指处的道路

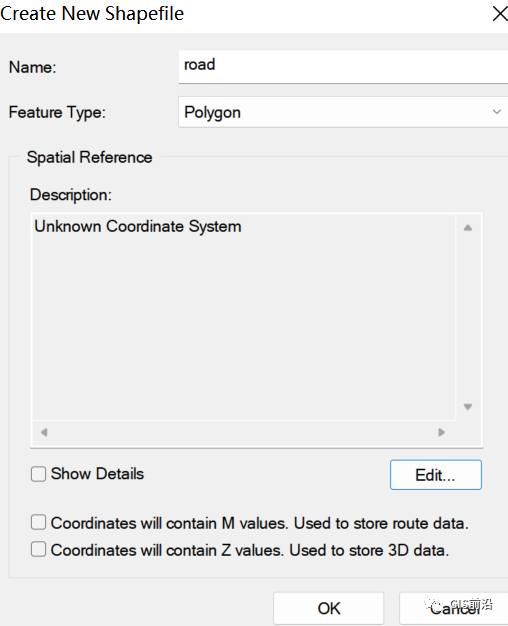

在目录某个文件下下面右键新建shp文件，【要素类型】选择面即可。

接着打开编辑器对新建的“road”进行编辑，点击新建要素按钮后在打开的页面中点击“road”即可。

这时候我们的鼠标已经变成了十字架，直接移动到影像地图上面对着道路的轮廓进行点击，使其道路成为闭合状态（记得到最后双击完成道路的矢量化）

我们可以看到道路中间是有花带的，也就是我们矢量化不是简单的一个闭合面，我们内部是有空白的，这时候我们先把外面的部分先矢量化，再最后一个点的时候右键选择“完成部分”，意思就是说，我这个图形还没有完全矢量化完毕，还有一部分没搞好，接着再将外面这个图形符号化成透明（不然看不见内部的要素呀！），然后将内部的花带矢量化出来，这时候该区域都是空白的，就像是在原来的图像上面挖下来了一块。

2.将下图箭头所指处的房屋从原地块中分割出来

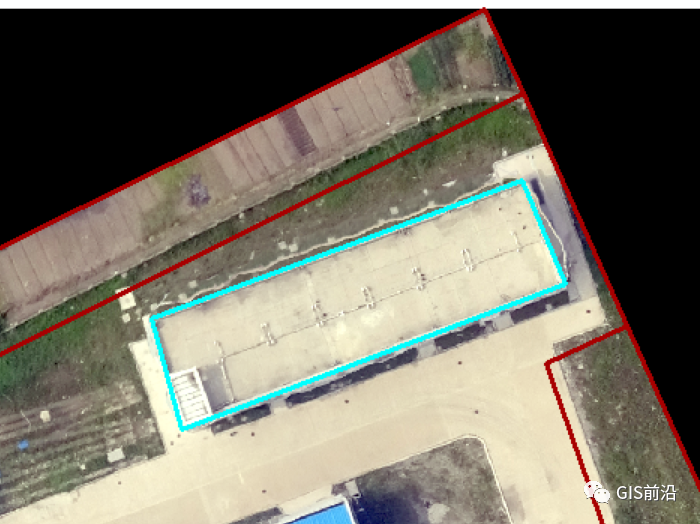

<1>我们直接新建一个面类型的shp文件，打开编辑器开始对着影像开始矢量化房屋，右键完成草图后记得保存编辑。

<2>接着我们使用【分析工具】|【叠加分析】|【更新】工具，将新画出来的房屋面数据更新到之前的“地类图斑A”中去。

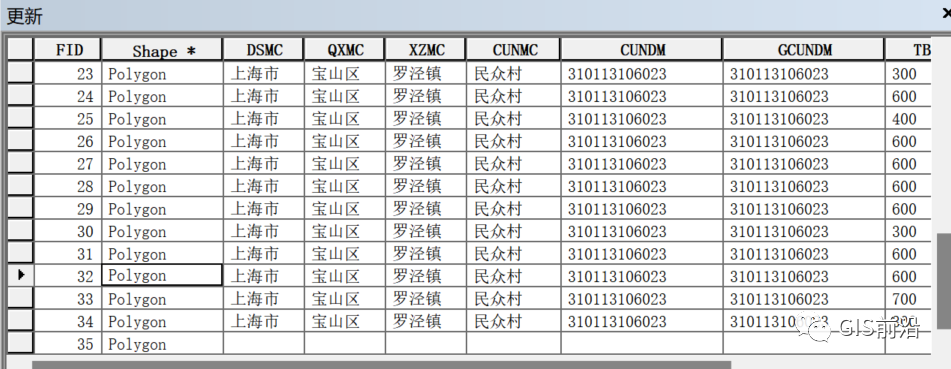

<3>我们打开“地类图斑A”属性表可以看到新添加进来的房屋没有属性，我们打开编辑器，开始编辑，对照输入相应的属性后保存编辑即可。

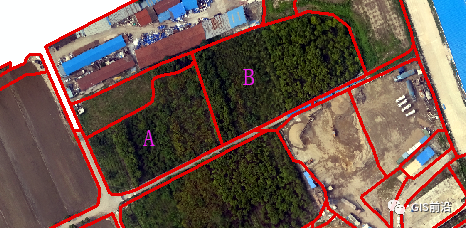

3.合并下图中A，B两个地块，属性信息使用B地块的信息

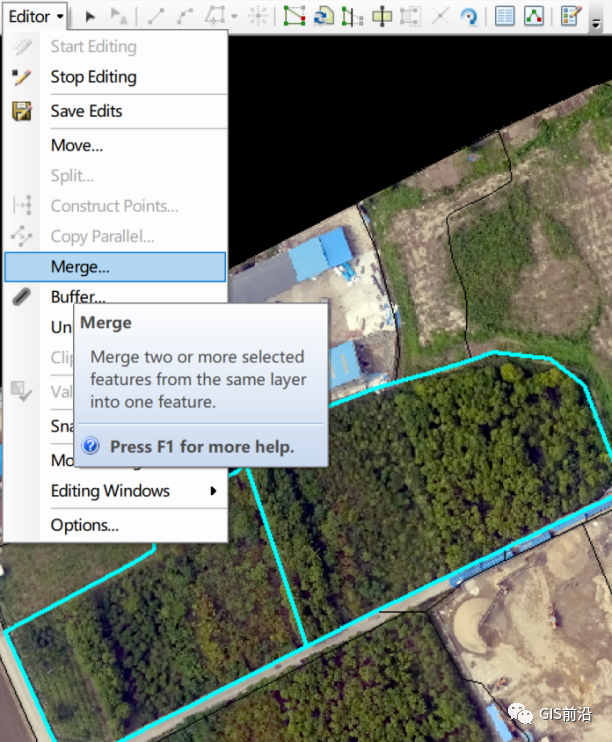

首先我们打开编辑器，选择A、B这两个斑块，接着选择编辑器下来菜单栏上面的“合并”操作即可，非常简单。

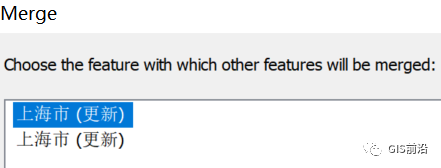

在弹窗来的合并窗口中，合并要素可以随便选，因为A、B斑块的属性都是一模一样的。

4.修改此地块的形状，使之沿林地边界

<1>拓扑关系对空间数据的查询和分析非常重要。进行拓扑编辑时，共享边或点的移动或修改不会影响要素之间的相对空间关系，所以拓扑编辑经常应用于数据更新，如土地利用类型的更新。进行拓扑编辑需要加载拓扑编辑工具，在ArcMap窗口工具栏空白处点击右键，选择“拓扑”命令，弹出拓扑工具栏

。在工具栏上点击创建拓扑按钮，选择参与拓扑编辑的数据层，并设置聚类容差，完成基本设置。

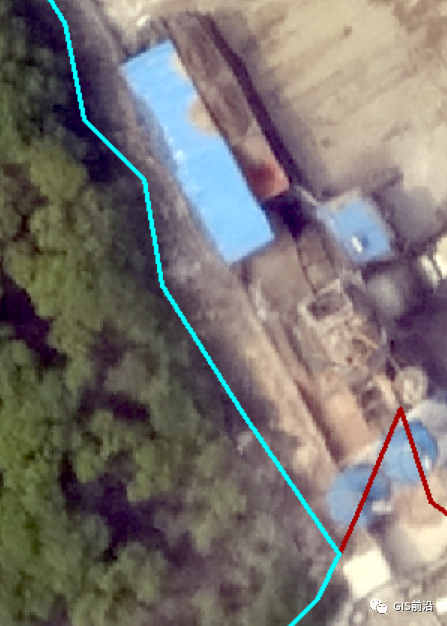

<2>单击按钮，在图形窗口选中需要移动的共享结点，结点以高亮显示，按住鼠标左键将节点拖到新的位置释放左键，结点被移动。数据集中与其拓扑关联的边线与结点都相应更新位置，将没有沿着林地走的边界结点逐个移动到林地边缘线上面，完成后记得保存编辑就行了，结果如下图所示：

对区域B已做好的地块数据进行质量检查并修复，要求：

<1>界址线B、界址点B必须完全位于地类图斑B的边界上。

<2>地类图斑B中不能有缝隙，不能有重叠。

<3>同一地块的界址线不会出现下图所示断开情况。

1.这个题目小编一看就知道要用到拓扑分析（我相信各位小伙伴也是一眼看穿），我们首先要建立拓扑，把“界址线B”、“界址点B”、“地类图斑B”都添加到拓扑分析中，具体的拓扑建立可以查看我之前的一篇文章：

记得添加拓扑规则的时候添加如下规则：

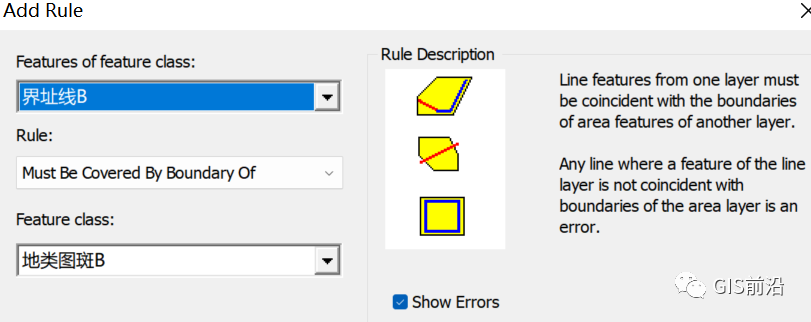

必须被其他要素的边界覆盖

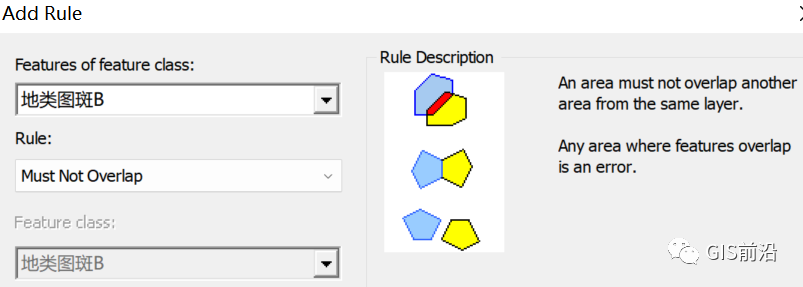

不能重叠

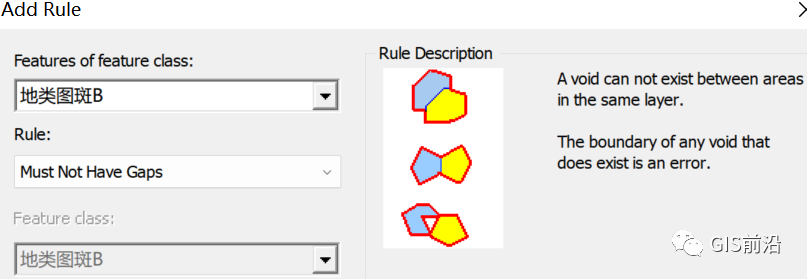

不能有空隙

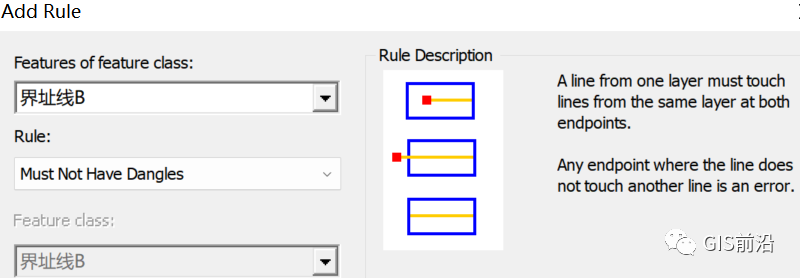

不能有悬挂点

2.拓扑建立好了之后，我们直接从目录中将其拖入画布即可，我们可以看到有一些点线面错误都被红色高亮显示出来了。问题找出来了，接下来就是解决问题了。

3.我们打开编辑器的下来菜单栏，选择“拓扑工具条”，点击错误检查器按钮

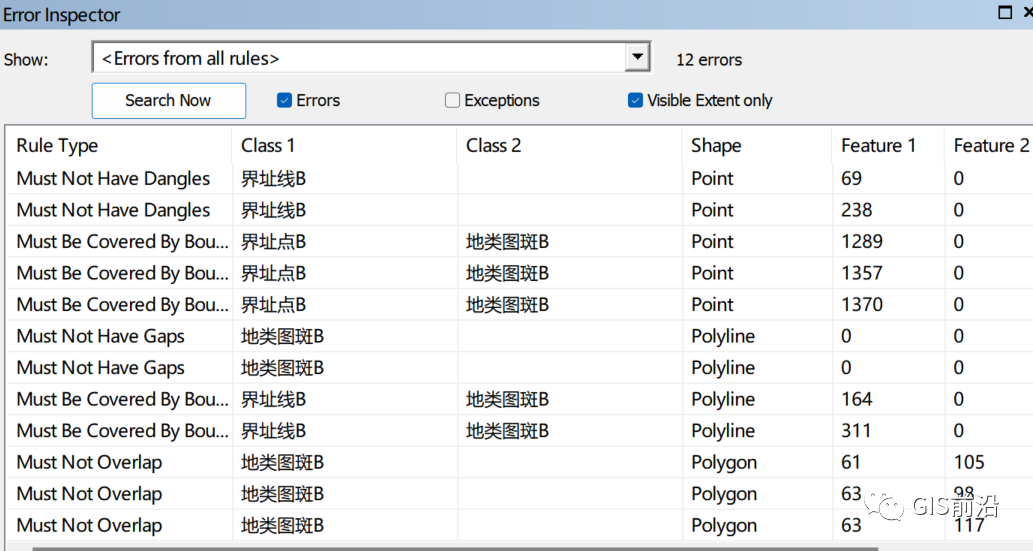

，在弹出来新的窗口点击“立即搜索”，可以看到一共有12个拓扑错误，如下图所示：

4.我们可以根据不同类型的错误进行逐一修改，首先选中不能有悬挂点的两个错误，右键选择“延长”，弹出来的设置参数默认即可；针对界址点B必须被其他要素的边界覆盖的3个错误，点击按钮，选中错误的点，直接移动到附近的边界线上面（其他两个也是类似的操作）；对于不在边界上面的界址线B，我们双击该段线条，选择线段的端点移动到边界线上面对应的点位置即可；接下来是针对拓扑面错误的修改，我们选中不能有重叠的3个面错误，右键选择“合并”将重叠的要素合并到一起；针对不能有空隙的面错误，我们右键选择“创造要素”将空隙的地方填满即可。
