[ECCV2022] LevOCR:一种基于视觉语言Transformer的可解释性文字识别方法(已开源)

本文简要介绍ECCV2022录用论文“Levenshtein OCR”。该工作提出一种可解释性强的文字识别方法LevOCR。该方法使用Vision-Language Transformer (VLT)进行特征提取，设计了Deletion和Insertion两种字符级操作来实现精细化文本生成和矫正任务，并使用模仿学习进行训练。实验结果表明，LevOCR通过对纯视觉预测结果的精细化迭代矫正，可进一步提升视觉模型的识别精度并达到SOTA。同时，该矫正过程具有非常好的透明性和可解释性。目前代码已经开源。

一、研究背景

场景文字识别方法Scene Text Recognition (STR)的目标是解码出图像块中的文字信息，是文档智能处理、信息检索等下游高层任务的重要基础，受到了计算机视觉领域的广泛关注。近年来，自然语言处理领域中的方法被引入视觉任务中，提出了许多Transformer-based的视觉方法，如ViT, DETR等视觉模型。STR任务天然是一种与自然语言强相关的任务，一些工作开始将语言信息引入STR模型中，利用视觉语言的多模态特征来提高模型的识别精度，如SRN[1]和ABInet[2]。但这类方法直接输出整个序列的预测结果，不能有效地解释为什么模型会做出这样的预测，以及决策的依据是什么。

人类在识别图片中的文字时，会先得到图像中大部分文字的识别结果。但如果图片中部分字符受损，人类会结合语言知识和图像信息对该字符位置进行单独矫正，最终得出完整的识别结果。为了模拟人类对字符序列的识别过程，增强模型的可解释性。作者借鉴自然语言处理领域中提出的Levenshtein Transformer (LevT)[3]的思想，提出了Levenshtein OCR (LevOCR)。该方法设计了Deletion和Insertion两种字符级操作，可实现字符序列的并行解码和长度调节，最终完成精细化文本生成和矫正任务，表现出非常好的可解释性。

二、方法简述

2.1 整体流程

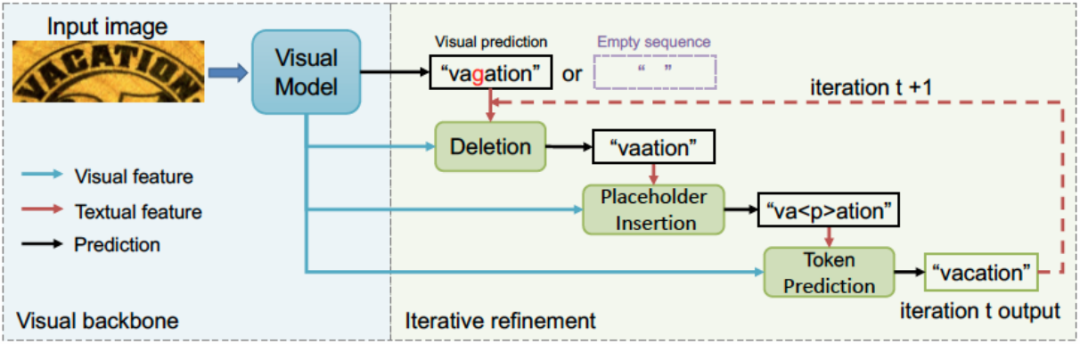

图1 LevOCR 整体流程图

图1展示了LevOCR的整体流程。首先图像经过视觉模型得到图像的视觉特征，并将纯视觉的预测结果设置为初始序列；初始序列经过文本模型编码成文本特征；视觉和文本特征经过融合后会依次地进入Deletion和Insertion操作中产出字符级的矫正结果；完成一轮Deletion和Insertion后会迭代进入下一轮。具体地，Deletion操作并行删除当前序列中的错误字符。Insertion操作拆分成两个子操作：Placeholder Insertion操作预测相邻两个字符间需要插入几个占位符<p>，并插入相应数目的占位符<p>；Token Prediction操作对每个<p>进行预测，替换成字典中的字符。如果初始序列非空序列，LevOCR为文本矫正任务，如果为空序列，则为文本生成任务。

2.2 模型结构

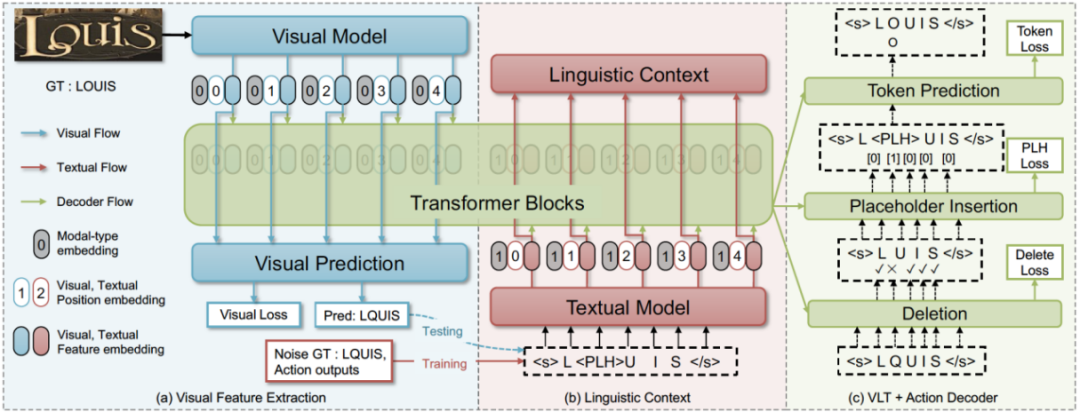

图2 LevOCR整体框架图

LevOCR模型主要由三部分组成。(a)视觉模块:使用ResNet结合Transfermer框架的网络作为Backbone[3]提取特征。然后，使用卷积降维至作为后续使用的视觉特征。(b)语言模块:文本序列Embedding后输入6层的Transformer提取文本特征。(c)特征融合模块：使用VLT框架直接拼接图像和文本特征进行特征融合。这种方式不仅不需要强制地对齐两个模态间的特征，而且便于评估不同模态的重要性，具有更好的可解释性。具体公式如下所示：

这里向量p表示文本或图像的Position Embedding，向量E表示Modal-type Embedding。最终H中的前T个Token的特征将作为后续使用的决策特征。

2.3 字符级矫正策略

为了模拟人类在字符识别中不断矫正的过程，作者将字符序列识别问题定义为一个马尔可夫决策过程。设计了两种基本操作Deletion 和Insertion。

(a)Deletion策略对字符序列中的每个字符进行二分类，d=1表示需要被删除，d=0则表示保留。其中，第一个和最后一个位置为特殊字符<s>和</s>不能被删除。

(b)Insertion操作被拆分为两个子策略。Placeholder Insertion策略预测相邻两个字符间需要被插入几个占位符。

(c)在插入占位符<p>后Token Prediction策略对每个<p>位置进行预测，并将<p>替换成字典中的字符。

2.4 模仿学习

上述3种操作需要交替迭代执行。给定一个初始文本，Deletion策略首先删除可能错误的字符；然后，Placeholder Insertion策略插入占位符；最后，Token Prediction策略将所有占位符预测为字典中的字符；依次循环矫正。作者使用了模仿学习进行模型训练，最小化每一步策略校正后字符序列与GT序列的编辑距离。

具体地，作者定义了Deletion 和Insertion的两种损失。

Deletion 损失中作者构造了两种输入。一种是对初始序列随机增加字符。另外一种是使用当前学习的Placeholder Insertion策略和Token Prediction策略对需要插入的序列增加字符，类似GAN中对抗学习的思想。标签通过编辑距离计算得出。

Insertion损失的输入主要通过对GT序列随机删除字符进行构造。并通过编辑距离计算得到相应的标签。

结合视觉端的预测损失，最终的损失函数如下：

为了更好的进行训练，作者分别对视觉模块和语言模块进行预训练。视觉模块的预训练仅使用图像进行输入，即为一个标准的纯视觉STR模型。语言模型的预训练使用构造的Deletion 和Insertion损失，但是输入的特征仅为文本特征，即。

需要强调的是，输入至Deletion 和Insertion策略中的序列可能是完全不同的，可能是空序列、错误的单词、或者含有占位符<p>的字符序列。同时，每次操作都需要对输入序列进行编码，然后与图像特征结合形成多模态特征H，最终完成后续的策略决策。

在推理时，给定一副图像，先获取到图像特征V和初始图像预测结果，经过语言模块后得到文本特征T，与图像特征一起经过VLT模块后得到多模态特征H。之后交替迭代地经过Deletion和Insertion，每种策略都能并行输出预测结果。每次操作时文本特征都会重新输入并生成新的文本特征。最终迭代到最大轮数，或者序列不再变化时输出最终的序列。这里可以输入空序列，因此LevOCR可以完成文本矫正或者文本生成任务。

三、主要实验结果

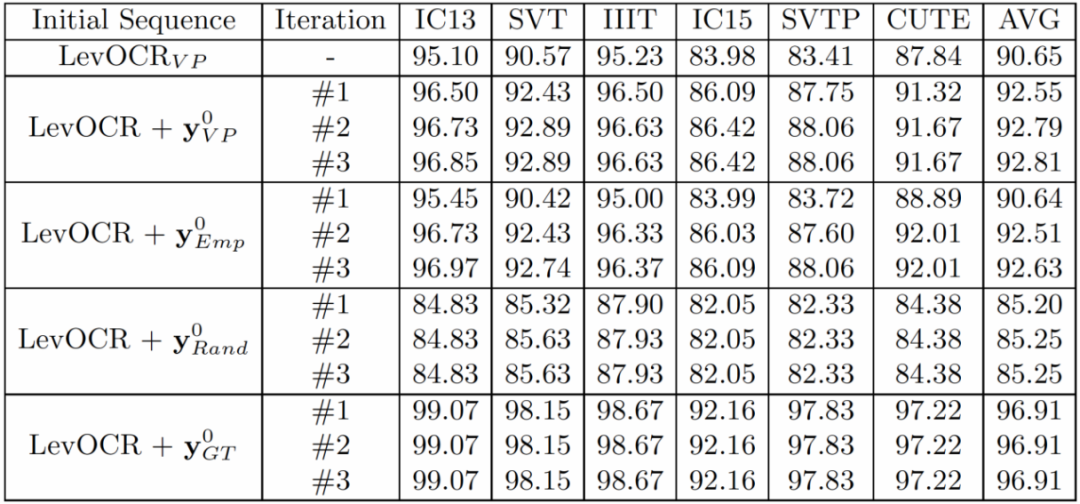

3.1 初始序列对于LevOCR非常重要。表1中LevOCRVP表示直接输出视觉模块预测。yVP，yEmp，yRand和yGT分别表示使用视觉模块预测、空序列、随机扰动的GT序列和GT序列作为初始序列进行评测。整体识别精度yGT>yVP>yEmp>yRand，yVP和yEmp都能取得超过纯视觉模块预测的结果，yRand中LevOCR可以矫正约85%的字符串，yGT代表LevOCR的性能上界。实验结果表明LevOCR的确具有文本生成和矫正的能力，并且文本和视觉信息都会被考虑。表1也展示了不同迭代轮数下的模型性能。随着迭代轮数的增加，模型性能有不同程度的提升。

表1 不同初始序列和迭代次数对模型的影响

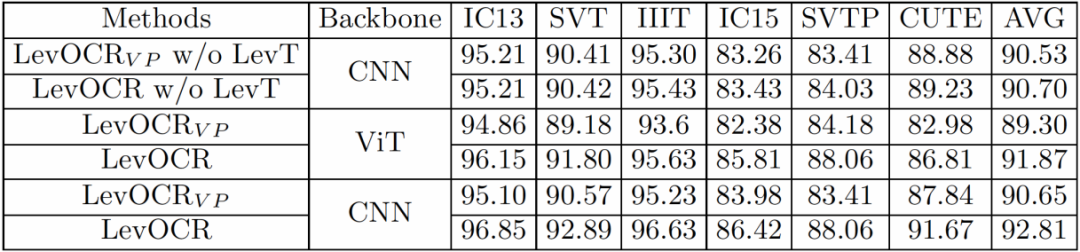

3.2  表2验证了LevT模块对于模型的影响。作者将Deletion和Insertion去除，并替换为一个简单的分类Loss。没有LevT模块的精度相较于纯视觉的精度没有显著提升。使用LevT模块学习两种字符级操作后，无论在CNN视觉模型和ViT视觉框架下，都能带来显著的性能提升。实验说明结合多模态信息的 Deletion和Insertion操作可以提升模型识别效果。

表2 LevT模块对模型的影响

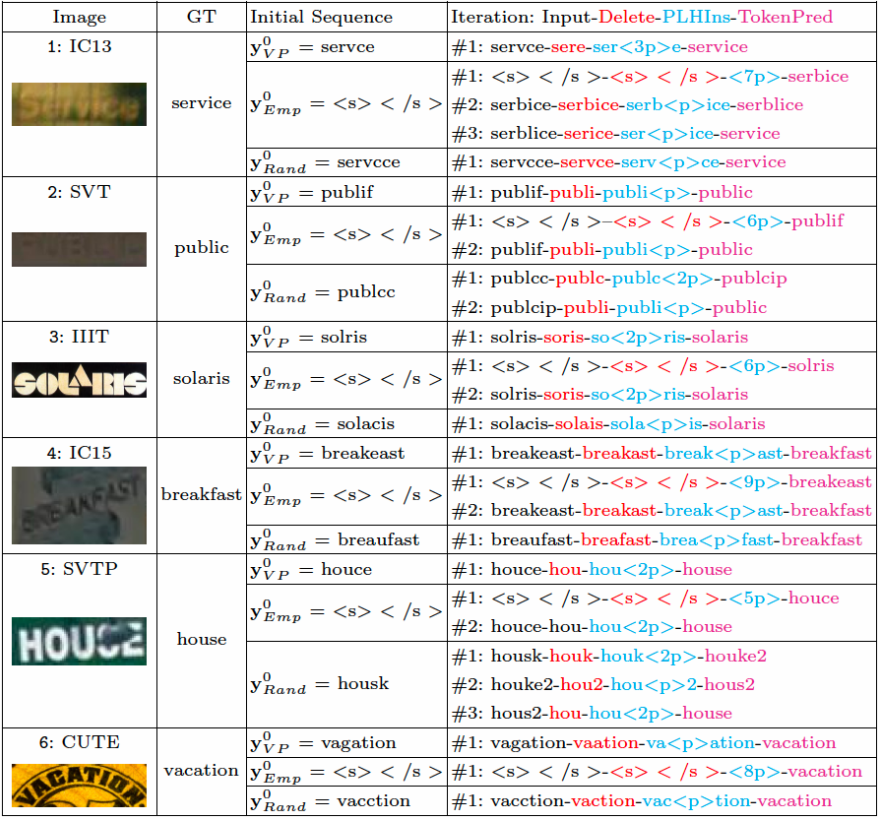

3.3  表3定性描述了LevOCR在6个含有不同噪声图像和3种不同的初始序列下的详细推理流程。具体地，Deletion会删除错误的字符。如，在Image 6中字母“C”由于图像弯曲被视觉模型误识别为“G”， Deletion操作通过语言和文本信息将其删除。同理，在yRand中，删除了第二个多余的“C”。Placeholder Insertion策略会插入足够的占位符。在yEmp中，会插入与GT长度相等的占位符，如果输入序列长度小于GT会在正确位置进行补足。Deletion和Placeholder Insertion操作赋予了LevOCR直接修改序列长度的能力。Token Prediction操作强依赖于占位符，如果占位符数目错误，会导致预测错误。但经过多轮校正后，模型依然能得到正确的结果，如Image 5中yRand的结果。实验说明了Deletion和Insertion操作能够相互制约并相辅相成，同时也赋予了LevOCR模型的良好的透明性。

表 3 LevOCR详细的字符生成和字符矫正过程

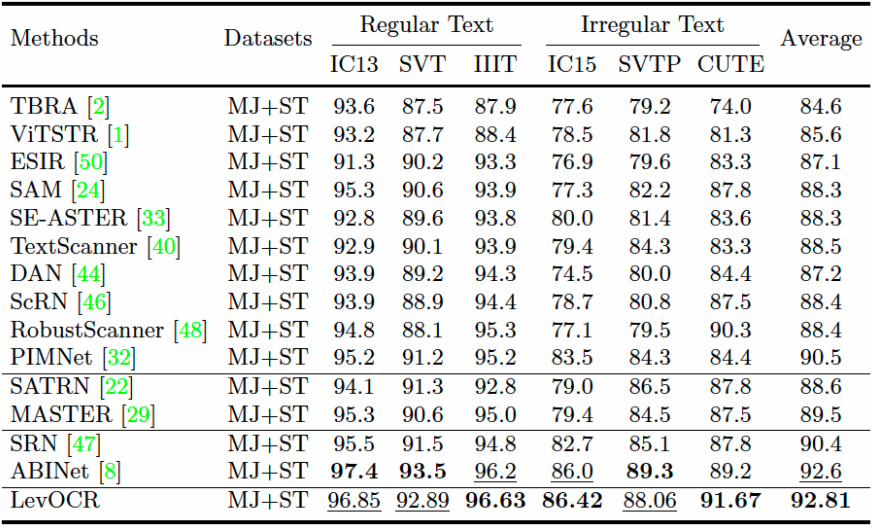

3.4  表4展示了LevOCR与SOTA方法的比较。LevOCR取得了最优的性能。

表4 对比SOTA方法

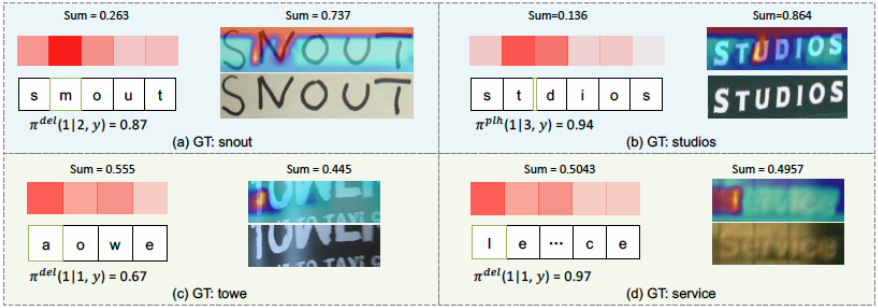

3.5  图3展示了Deletion和Placeholder Insertion操作的可视化结果。如（a）中，“n”被错误识别为“m”， LevOCR对“m”的删除概率为0.87。同时，从可视化权重可以看出，LevOCR做出删除操作主要是依赖于图像信息（0.737 > 0.263），并且图像中“n”的区域贡献值较高。图（b）中字母“u”缺失，LevOCR在该位置插入1个占位符的概率为0.94，同时图像占主导因素，并在“u”的位置贡献值较高。当文本输入有误，同时图像缺失或者模糊时，LevOCR会更加关注于文本信息，如（c）和（d）中，LevOCR会删除错误字符，同时文本信息占主导因素。通过这种方式，可以清楚地看到LevOCR每一步字符级操作的决策过程，使得LevOCR具有良好的可解释性。

图3 操作可视化

四、总结

本文提出了一种可解释性强的文字识别方法LevOCR。该方法设计了Deletion和Insertion两种字符级操作，可实现精细化字符级文本生成和矫正任务，并通过模仿学习进行训练。实验结果表明LevOCR使用多模态特征进行迭代预测，可进一步提升纯视觉模型的识别精度并达到SOTA。同时，LevOCR的迭代矫正过程具有非常强的透明性和可解释性。

• 论文链接：

https://arxiv.org/abs/2209.03594

• 代码链接：

https://github.com/AlibabaResearch/AdvancedLiterateMachinery/tree/main/OCR/LevOCR

参考文献

[1] Yu, Deli, et al. Towards accurate scene text recognition with semantic

reasoning networks. CVPR 2020

[2] Fang, Shancheng, et al. Read Like Humans: Autonomous, Bidirectional and Iterative Language Modeling for Scene Text Recognition. CVPR 2021

[3] Gu, Jiatao, et al. Levenshtein transformer. NeurIPS 2019

---

原文作者: Cheng Da, Peng Wang, Cong Yao

撰稿：达 铖

编排：高 学

审校：连宙辉

发布：金连文

---

免责声明：（1）本文仅代表撰稿者观点，撰稿者不一定是原文作者，其个人理解及总结不一定准确及全面，论文完整思想及论点应以原论文为准。（2）本文观点不代表本公众号立场。
