[IJCAI 2022] SVTR: 基于单个视觉模型的场景文字识别算法（已开源）

本文简要介绍IJCAI2022论文“SVTR: Scene Text Recognition with a Single Visual Model”的主要工作。主流的场景文字识别算法通常包含两个模块，即用以提取特征的视觉模块（如CNN，MHSA），以及用于输出文本的序列模块（如RNN，Attention）。本文提出了一个只由视觉模块构成的模型SVTR，在中英文场景文字识别上都取得了较好效果，并且推理速度较快。代码已开源，链接见文末。

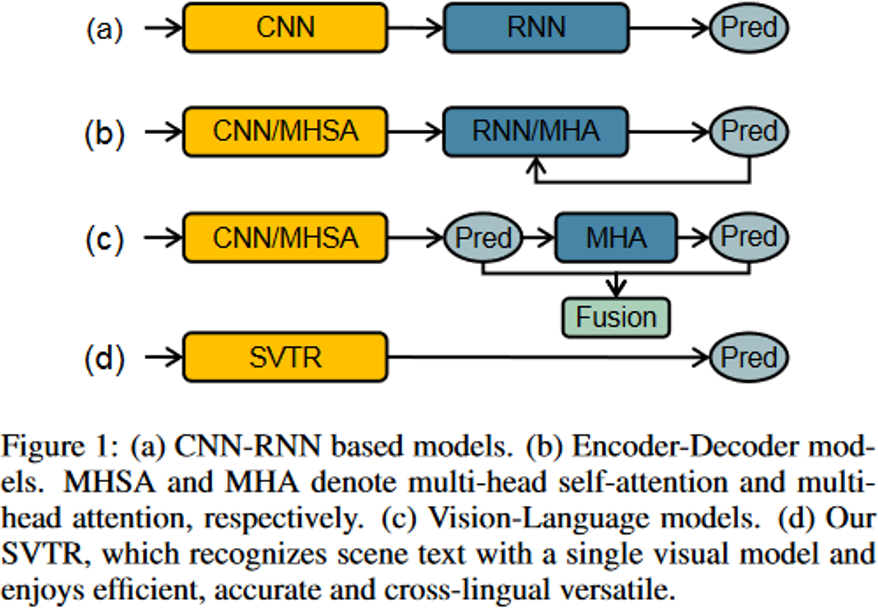

图1 对比不同的STR模型架构

一、研究背景

场景文字识别可以看作是一个从图像映射到序列的任务。大多数的识别算法通常由两个模块构成，即用于特征提取的视觉模块以及用于文本输出的序列模块。比如早期基于CNN-RNN的CRNN[1]，和现在一些基于注意力机制，进行自回归式解码的算法。但是这样的双阶段算法的推理速度往往较慢，难以满足工业应用的需求。因此本文从推理速度和模型性能的双重角度出发，提出了只由Transformer构成的纯视觉模块网络SVTR，在NVIDIA 1080Ti GPU上达到了 4.5 ms的推理速度，并且参数量仅有6.03M。

二、网络概述

图2 网络整体框架图

图2是这篇文章提出的SVTR的整体结构，采用类似于SwinTransformer[2]的视觉模型和一个全连接层以及CTC解码器进行文本序列预测。

首先和ViT[3]类似，将输入尺寸为图像按照Patch进行划分, 得到Embeddings。本文采用的Patch Embedding操作和ViT中的有些许差异，其由两层步距为2，卷积核大小为卷积层3X3，以及BN层构成。这样不同的Patch之间是存在着重叠的，如图3所示。经过Patch Embedding后的序列将经过一系列的Stage，每一个Stage都由一系列的Mixing Block和Merging Layer构成。

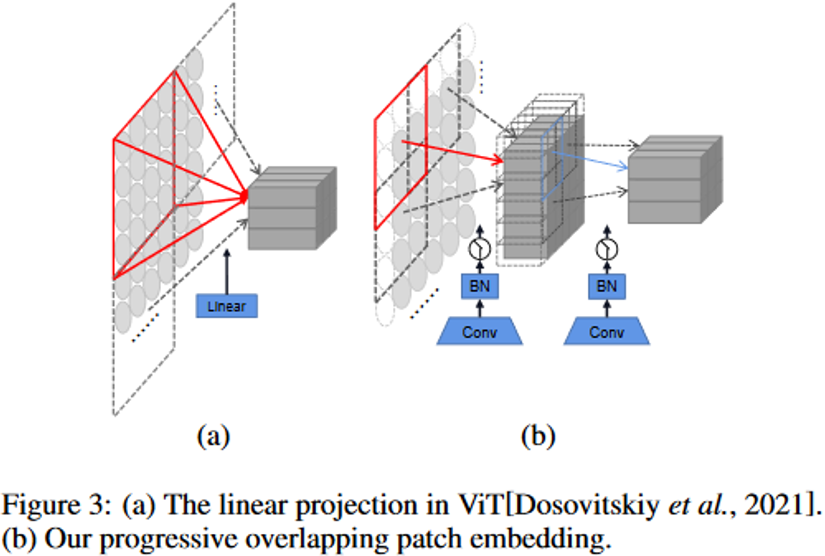

图3 SVTR中Patch Embedding 示意图

作者认为文本识别需要两种特征。第一种是局部特征，如笔画特征。它编码了字符的不同部分之间的形态特征和相关性。第二种是字符间的依赖性，如不同字符之间或文字与非文字成分之间的相关性。因此，作者设计了两个混合模块，即 Global Mixing 和 Local Mixing， 通过使用不同大小感受野的自注意层来实现。如图4 所示。Global Mixing层本质上就是一个Transformer block，由一个多头自注意层，一个Layer Norm 层，以及一个MLP层构成。通过自注意力机制的全局建模特性来进行全局字符建模。Local Mixing则是采用了带窗的自注意层，窗大小设置为了。

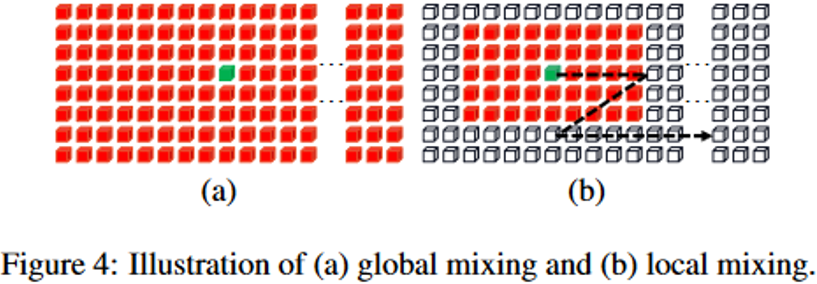

图4Global Mixing和Local Mixing图解

Merging层扮演着将输入序列进行下采样的角色。其由高度方向步距为2，宽度方向步距为1，卷积核大小为3X3的卷积层构成。将输入序列的尺寸由缩小为。同时每经过一次Merging层，序列的Channel维度也会增大，从而弥补在高度上的信息损失。SVTR有四种参数配置，如表1所示

表1 SVTR的四种参数配置

三、实验结果

首先本文在英文场景文字识别上进行了实验，使用合成数据集进行训练，并在6个常用Benchmarks上进行测试，结果如表2所示。本文的方法在取得了较好的效果下，推理速度也非常快，模型参数量也较小。在图5中也进一步对比了不同算法之间的性能、推理速度、模型参数量。

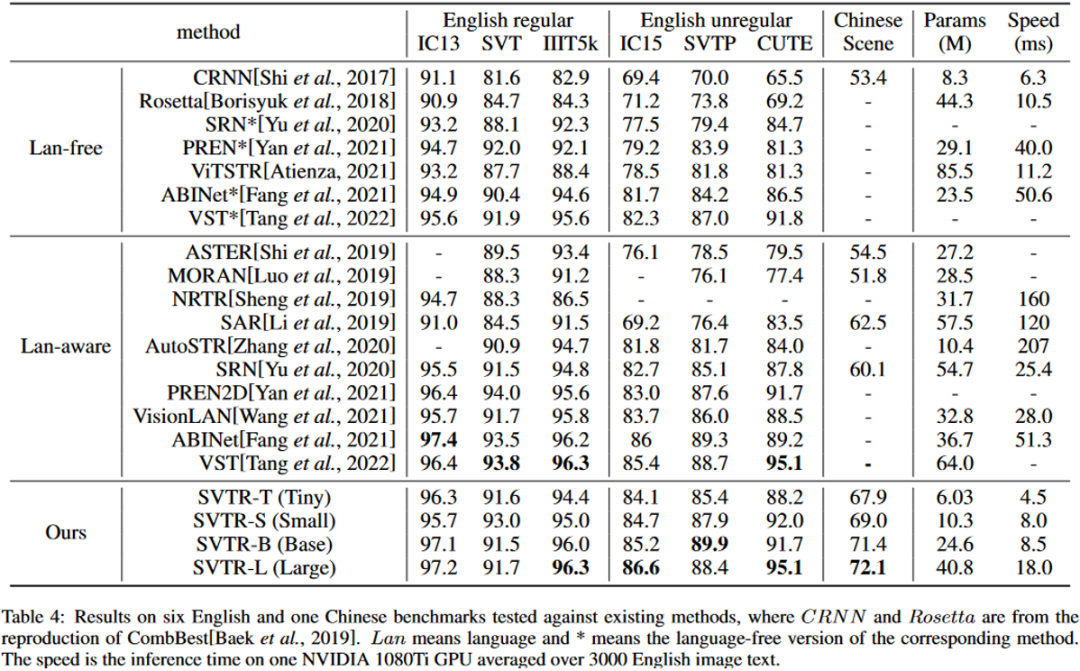

表2 对比SOTA结果

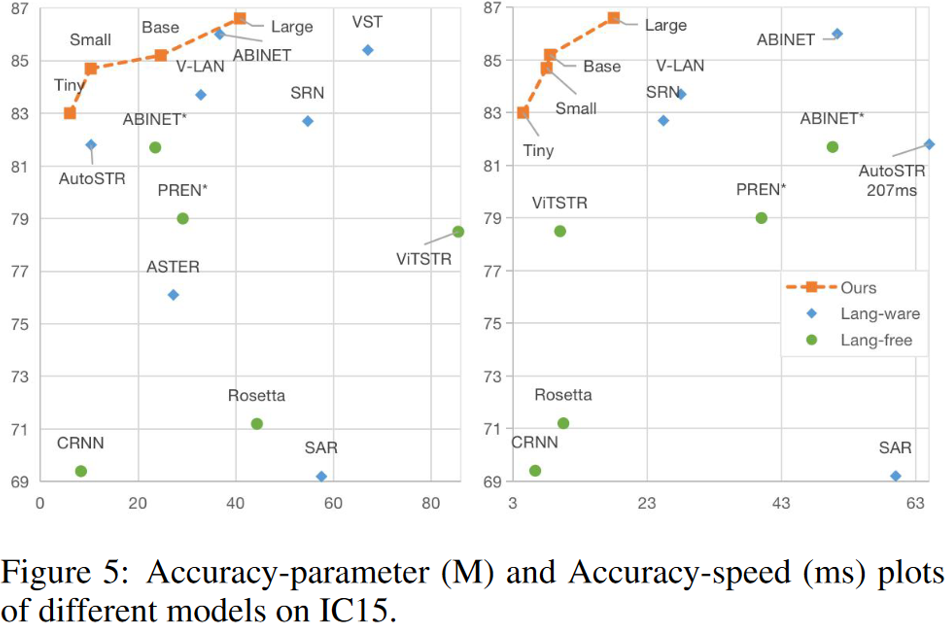

图5 准确率-参数量，准确率-推理速度对比图

本文也做了一些消融实验，首先是对比了不同的Patch Embedding 操作，如表3所示，结果表明本文提出的使用卷积层来进行Patch Emedding 的方法最好。

表3 Patch Embedding层消融实验

本文也验证了了Global Mixing和Local Mixing混合使用的有效性，发现先使用Local Mixing，再使用Global Mixing的效果是最好的，如表4所示。

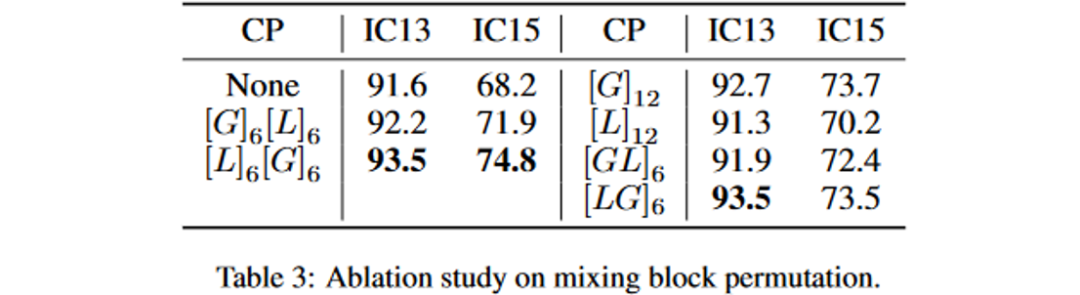

表4 Mixing Block顺序消融实验

四、总结及讨论

本文提出了一个由纯视觉模块构成的场景文字识别器SVTR，由Transformer和CTC Decoder构成，在模型性能和推理速度上都有很好的表现，对工业落地应用友好。

五、相关资源

论文地址: https://www.ijcai.org/proceedings/2022/0124.pdf

开源地址: https://github.com/PaddlePaddle/PaddleOCR

参考文献

[1] Baoguang Shi, Xiang Bai, and Cong Yao. An end-to-end trainable neural network for image-based sequence recognition and its application to scene text recognition. IEEE Trans. Pattern Anal. Mach. Intell., 39(11):2298–2304, 2017.

[2] Ze Liu, Yutong Lin, Yue Cao, et al. Swin transformer: Hierarchical vision transformer using shifted windows[C]//Proceedings of the IEEE/CVF International Conference on Computer Vision. 2021: 10012-10022.

[3] Alexey Dosovitskiy, Lucas Beyer, Alexander Kolesnikov, Dirk Weissenborn, Xiaohua Zhai, Thomas Unterthiner, Mostafa Dehghani, Matthias Minderer, Georg Heigold, Sylvain Gelly, et al. An Image is Worth 16x16 Words: Transformers for image recognition at scale. ICLR, 2022.

---

原文作者: Yongkun Du, Zhineng Chen, Caiyan Jia, Xiaoting Yin, Tianlun Zheng, Chenxia Li, Yuning Du, Yu-Gang Jiang

撰稿：蒋 擎

编排：高 学

审校：殷 飞

发布：金连文

---

免责声明：（1）本文仅代表撰稿者观点，撰稿者不一定是原文作者，其个人理解及总结不一定准确及全面，论文完整思想及论点应以原论文为准。（2）本文观点不代表本公众号立场。
