K8s组件和架构

    k8s 主要由以下核心组件组成：

• API Server：提供了资源操作的唯一入口，并提供认证、授权、访问控制、API 注册和发行等机制，该服务运行在Master节点上。
• etcd：保存了整个集群的状态，该服务运行在Master节点上。
• Controller Manager：负责维护集群的状态，比如故障检测、自动扩展、滚动更新等，该服务运行在Master节点上。
• Scheduler：负责资源的调度，按照预定的调度策略将 Pod 调度到相应的机器上，该服务运行在Master节点上。
• Kubelet：负责维护容器的生命周期，同时也负责Volume（CVI）和网络（CNI）的管理。该服务运行在所有的Master和node节点上。
• Container Runtime：负责镜像管理以及 Pod 和容器的真正运行（CRI）。该服务运行在所有的Master和node节点上。
• Kube-proxy：负责为 Service 提供 Cluster 内部的服务发现和负载均衡。该服务运行在所有的Master和node节点上。

以下是 K8s 架构图。

Master控制节点

    Master节点是Kubernetes集群的控制节点，每个Kubernetes集群里至少有一个Master节点，它负责整个集群的决策（如调度），发现和响应集群的事件。一个集群通常运行多个Master控制节点，提供容错性和高可用性。Master节点可以运行在集群中的任意一个节点上，但是最好将Master节点作为一个独立节点，不在该节点上创建容器，因为如果该节点出现问题导致宕机或不可用，整个集群的管理就会失效。

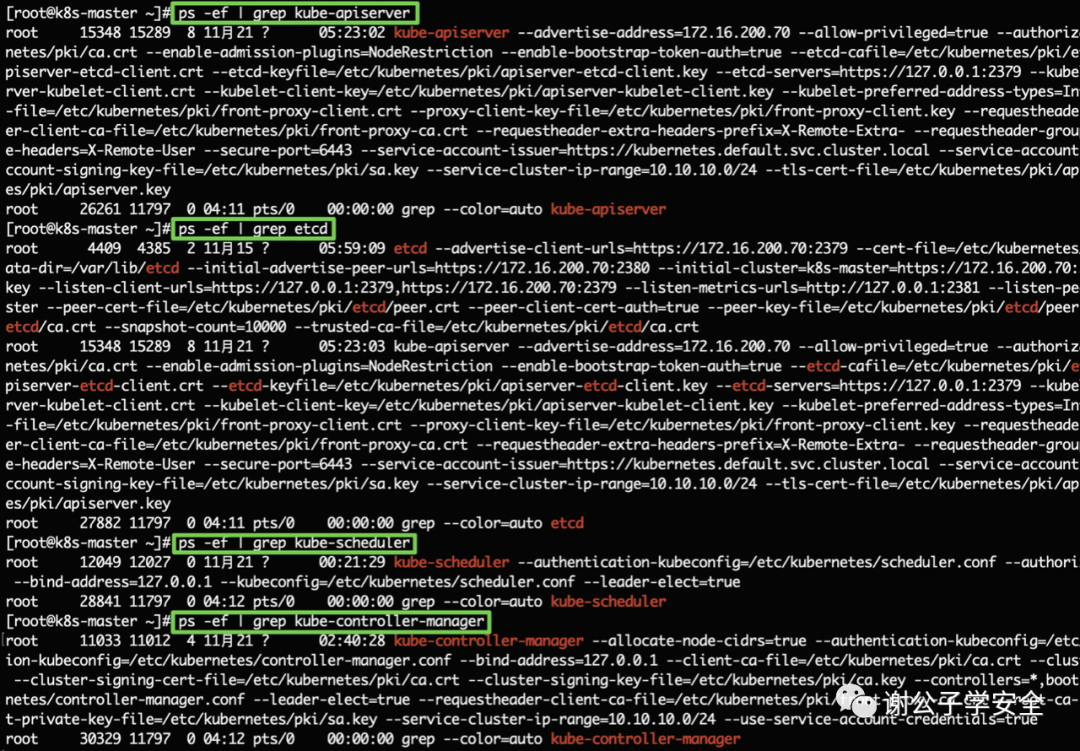

    在Master节点上，会运行以下服务：

• kube-apiserver
• etcd
• kube-scheduler
• kube-controller-manager

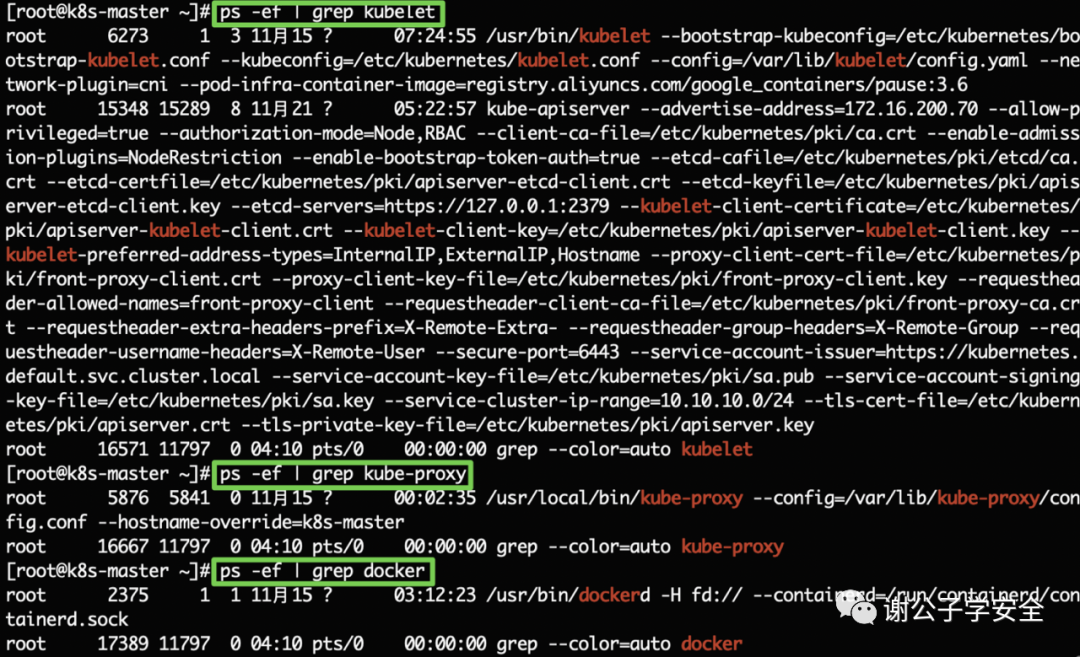

在Master节点上，还会运行以下服务：

• kubelet
• kube-proxy
• Container Runtime：在集群内每个节点上都会安装Container Runtime容器运行时环境，以使Pod可以在上运行。可以是Docker或者其他容器平台如container。

“

kube-apiserver

    此服务负责公开K8s API并处理请求，可以通过K8s API查询和操纵K8s中对象的状态。

“

etcd

    一致且高度可用的Key-Value键值存储，用作Kubernetes的所有群集数据的后备存储，在K8s中有两个服务需要用到etcd来协同和配置，分别如下

网络插件 flannel、对于其它网络插件也需要用到 etcd 存储网络的配置信息

    Kubernetes 本身，包括各种对象的状态和元信息配置

    注意：flannel 操作 etcd 使用的是 v2 的 API，而 Kubernetes 操作 etcd 使用的 v3 的 API，所以在下面我们执行 etcdctl 的时候需要设置 ETCDCTL_API 环境变量，该变量默认值为 2。

    etcd实现原理：http://jolestar.com/etcd-architecture/

“

kube-scheduler

    调度器，运行在Master上，用于监控节点中的容器运行情况，并挑选节点来创建新的容器。调度决策所考虑的因素包括资源需求，硬件/软件/策略约束，亲和性和排斥性规范，数据位置，工作负载间干扰和最后期限。

“

kube-controller-manager

    控制和管理器，运行在Master上，每个控制器都是独立的进程，但为了降低复杂性，这些控制器都被编译成单一的二进制文件，并以单独的进程运行。

Node工作节点

    Node 节点是 Kubernetes 集群的工作节点，每个集群中至少需要一台Node节点，它负责真正的运行Pod，当某个Node节点出现问题而导致宕机时，Master会自动将该节点上的Pod调度到其他节点。Node节点可以运行在物理机上，也可以运行在虚拟机中。

    Node节点可以在集群运行期间动态增加，只要整个节点已经正确安装配置和启动了上面的进程。在默认情况下，kubelet会向Master自动注册。一旦Node被接入到集群管理中，kubelet会定时向Master节点汇报自身的情况（操作系统，Docker版本，CPU内存使用情况等），这样Master便可以在知道每个节点的详细情况的同时，还能知道该节点是否是正常运行。当Node节点心跳超时时，Master节点会自动判断该节点处于不可用状态，并会对该Node节点上的Pod进行迁移。

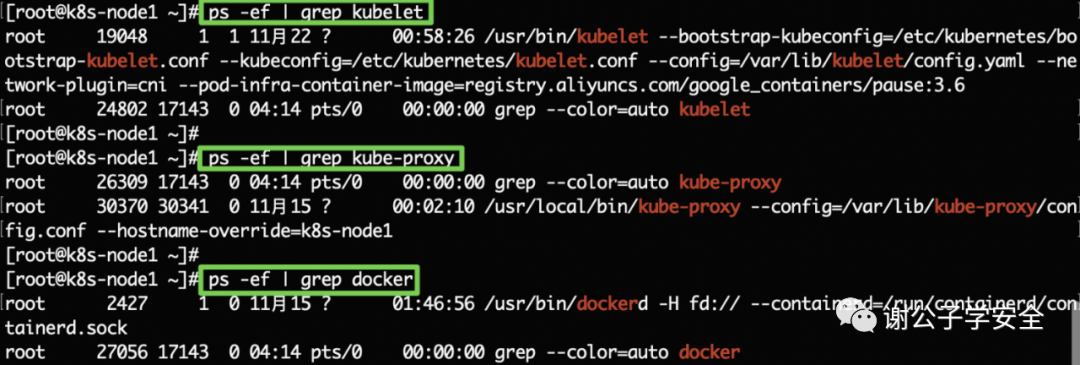

    在Node节点上，通常会运行以下服务：

• kubelet: 此服务会在集群中每个master和Node节点运行，负责K8s Master控制节点和Node工作节点之间的通信，还负责Pod对应的容器创建，启动和停止等任务，以实现集群管理的基本功能。
• kube-proxy: 此服务会在集群中每个master和Node节点运行，是集群中每个Node节点上运行的网络代理，是实现K8s服务概念的一部分。它维护节点上的一些网络规则，这些网络规则会允许从集群内部或外部的网络会话与Pod进行网络通信。
• Container Runtime: 在集群内每个节点上都会安装Container Runtime容器运行时环境，以使Pod可以在上运行。可以是Docker或者其他容器平台如container。

Pod

    Pod是K8s中最小的调度资源单位，是容器或容器的集合，一个Pod中可以有多个容器 ，彼此共享网络和存储等。Pod中的容器都是统一进行调度，并且运行在共享上下文中。一个Pod被定义为一个逻辑的host，它包括一个或多个相对耦合的容器。

    Pod的共享上下文，实际上是一组由namespace、cgroups和其他资源的隔离的集合，意味着Pod中的资源已经是被隔离过了的，而在Pod中的每一个独立的container又对Pod中的资源进行了二次隔离。

    一个 Pod 总是运行在工作节点。工作节点可以有多个 Pod 。控制节点会根据每个工作节点上可用资源的情况，自动调度 Pod（容器组）到最佳的工作节点上。如果运行实例的工作节点关机或被删除，则 Kubernetes Deployment Controller 将在群集中资源最优的另一个工作节点上重新创建一个新的实例。这提供了一种自我修复机制来解决机器故障或维护问题。

Replication Controller

    Replication Controller为Kubernetes的一个核心内容，应用托管到Kubernetes之后，需要保证应用能够持续的运行，Replication Controller就是这个保证的key，主要的功能如下：

• 确保pod数量：它会确保Kubernetes中有指定数量的Pod在运行。如果少于指定数量的pod，Replication Controller会创建新的，反之则会删除掉多余的以保证Pod数量不变。
• 确保pod健康：当pod不健康，运行出错或者无法提供服务时，Replication Controller也会杀死不健康的pod，重新创建新的。
• 弹性伸缩 ：在业务高峰或者低峰期的时候，可以通过Replication Controller动态的调整pod的数量来提高资源的利用率。同时，配置相应的监控功能（Hroizontal Pod Autoscaler），会定时自动从监控平台获取Replication Controller关联pod的整体资源使用情况，做到自动伸缩。
• 滚动升级：滚动升级为一种平滑的升级方式，通过逐步替换的策略，保证整体系统的稳定，在初始化升级的时候就可以及时发现和解决问题，避免问题不断扩大。

Deploment

    在kubernetes中，Pod是最小的控制单元，但是kubernetes很少直接控制Pod，一般都是通过Pod控制器来完成的。Pod控制器用于Pod的管理，确保Pod资源符合预期的状态，当pod的资源出现故障时，会尝试进行重启或重建Pod。在kubernetes中Pod控制器的种类有很多，Deployment 是最常用的那种。Deployment是K8s用于管理Pod的资源对象，用来保证K8s中Pod的多实例、高可用与滚动更新、灰度部署等。可以说，Deployment是K8s中最常用最有用的一个对象，多用来发布无状态的应用。

    单独创建pod的时候就不会有deployment出现，但是创建deployment的时候一定会创建pod，因为pod是一个基础的单位。任何的控制器单位的具体实现必须落到pod去实现。

    Deployment是比Replication Controller更高级的一种资源，它不但可以控制Pod的副本数，同时还可以控制Pod的版本，所以这么高级的资源并不是时时刻刻都需要的，比如你就想暂时性的部署一个小程序，用完就不要了，那么你就没有必要使用RS或者RC，更没有必要去用Deploment。

    从开发者角度看，deployment顾明思意，既部署，对于完整的应用部署流程，除了运行代码(既pod)之外，需要考虑更新策略，副本数量，回滚，重启等步骤，而运行代码的方式有很多种，例如有一次性的也就是job，有定时执行的也就是crontabjob，有排号的也就是sts，为了复用运行代码的功能所以抽象为pod，从而进行复用。

    从用户角度看，我们操作时也会根据不同的代码副本进行查看，例如日志，资源占用都是实例级别的也需要这么一个抽象。

    Deployment同样为Kubernetes的一个核心内容，主要职责同样是为了保证pod的数量和健康，90%的功能与Replication Controller完全一样，可以看做新一代的Replication Controller。但是，它又具备了Replication Controller之外的新特性：

• Replication Controller全部功能：Deployment继承了上面描述的Replication Controller全部功能。
• 事件和状态查看：可以查看Deployment的升级详细进度和状态。
• 回滚：当升级pod镜像或者相关参数的时候发现问题，可以使用回滚操作回滚到上一个稳定的版本或者指定的版本。
• 版本记录: 每一次对Deployment的操作，都能保存下来，给予后续可能的回滚使用。
• 暂停和启动：对于每一次升级，都能够随时暂停和启动。
• 多种升级方案：Recreate：删除所有已存在的pod,重新创建新的; RollingUpdate：滚动升级，逐步替换的策略，同时滚动升级时，支持更多的附加参数，例如设置最大不可用pod数量，最小升级间隔时间等等。

“

Replication Set

    前面提到，Deployment是Pod的其中一个管理者，这其实也不准确，Deployment控制器也不直接操纵Pod。应用存在副本、版本，如果直接Deployment控制器直接管理Pod，对于版本管理、灰度部署、滚动更新等功能就比较麻烦，因此在Deployment和Pod直接还存在一个ReplicaSet的对象，它是对对应着不同不Pod版本，是Pod直接管理者。Deployment通过操纵ReplicaSet间接的管理Pod：

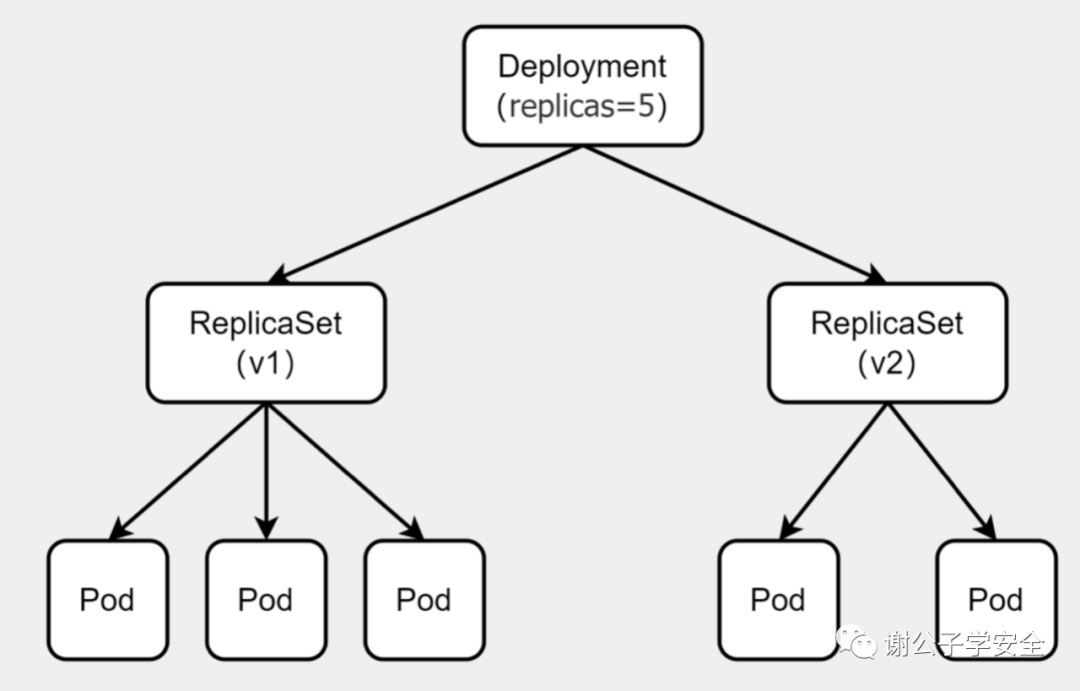

    如图所示描述了在 replicas=5 的设置下，灰度部署（滚动更新）2/5的时候，Deployment的状态。我们不用直接创建ReplicaSet，在创建Deployment的时候，K8s会默认创建ReplicaSet，并由Deployment控制器进行管理。K8s也不建议人工管理ReplicaSet。

“

创建deployment

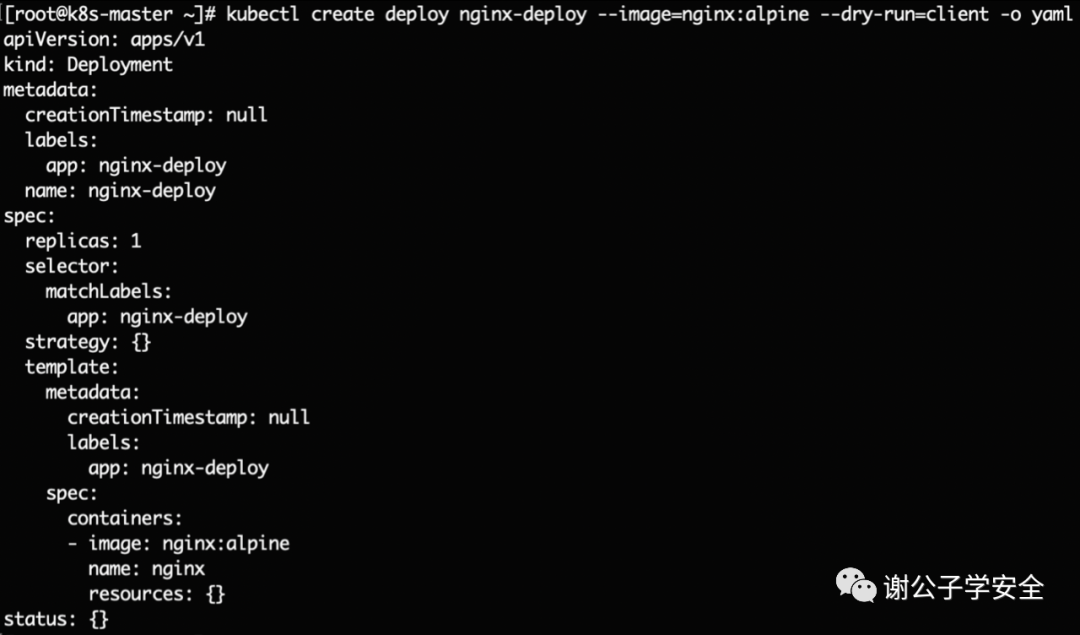

执行如下命令输出一个yaml模板

kubectl create deploy nginx-deploy --image=nginx:alpine --dry-run=client -o yaml

• spec下面的replicas参数代表的是副本数，用户描述希望创建多少个pod，默认为1。通过副本数字段，我们可以提高应用的可用性，减少因意外导致旧Pod被删除、新Pod未起引起可用性下降的问题。此外，K8s集群会监控Deployment的中Pod的状态，如果Pod因意外被删除，导致集群中的Pod数量低于期望的replicas，K8s会自动创建Pod，以达到yaml中对replicas的期望值。
• spec下面的selector参数作用是“筛选”出要被 Deployment 管理的 Pod 对象，筛选的规则是通过下面的“matchLabels”字段，定义了 Pod 对象应该携带的 label。它必须和“template”里 Pod 定义的“labels”完全相同（指name相同的label值相同，不是要具有Pod所有的labels），否则 Deployment 就会找不到要控制的 Pod 对象，apiserver 也会告诉你 yaml 格式校验错误无法创建。
• spec下面的template参数定义了pod应该是什么样的，它其实就是Pod资源对象中的内容。K8s会根据spec.replicas字段，创建出spec.replicas个Pod，每个Pod描述样子就是spec.template所描述的。

    我们将这个yaml模板spec下的replicas参数修改为3，然后保存为1.yml文件，执行如下命令在指定test命名空间下进行部署。

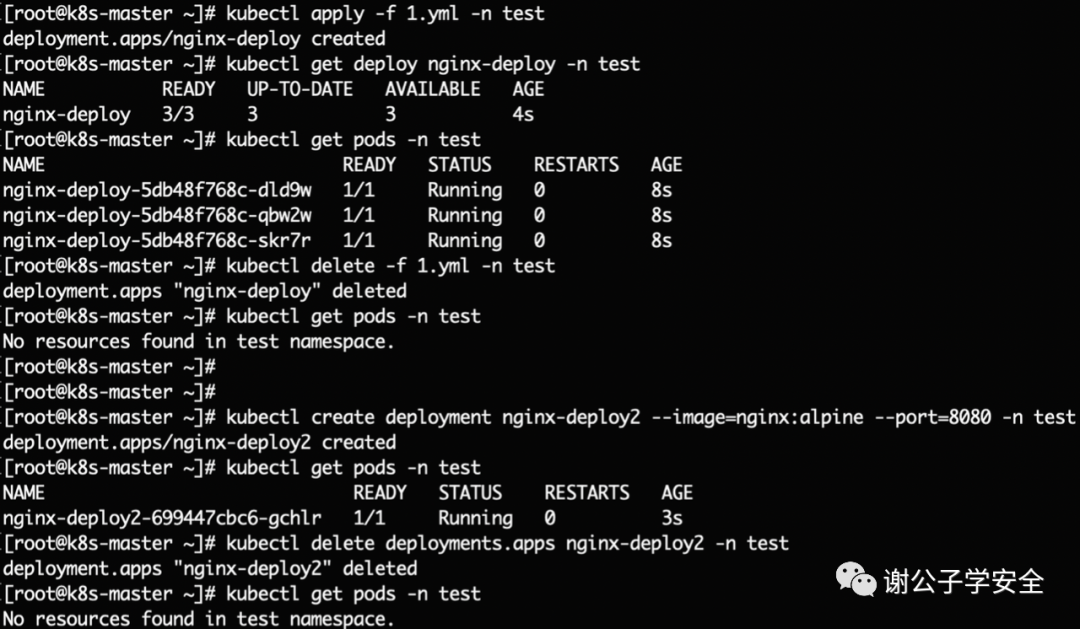

#使用yml文件在指定test命名空间下创建部署
kubectl apply -f 1.yml -n test
#查看部署
kubectl get deploy nginx-deploy -n test
#查看指定命名空间下的pod
kubectl get pods -n test
#查看 Deployment 创建的 ReplicaSet
kubectl get replicaSet -A
#使用yam文件在指定test命名空间下删除部署
kubectl delete -f 1.yml -n test

#在指定test命名空间下创建一个名为nginx的deployment部署
kubectl create deployment nginx-deploy2 --image=nginx:alpine --port=8080 -n test
#使用名字删除部署
kubectl delete deployments.apps nginx-deploy2 -n test

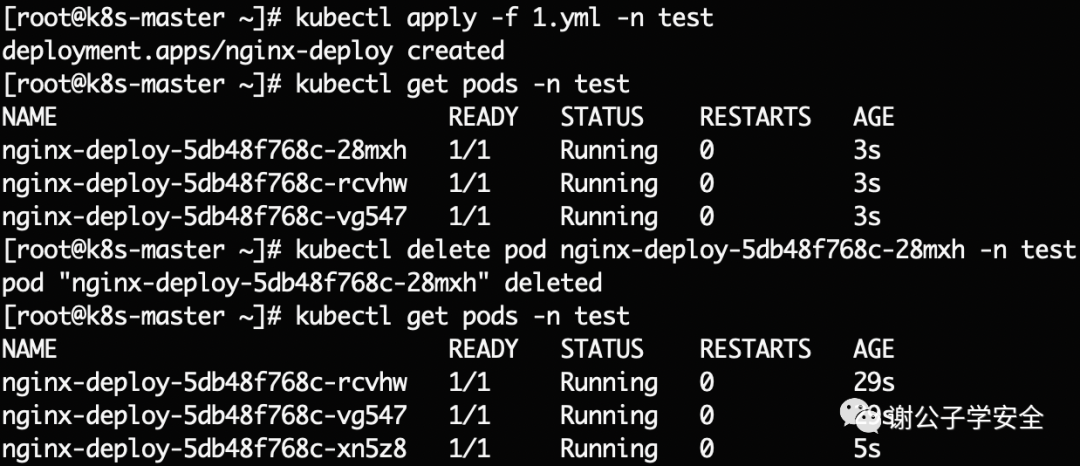

    如图所示，因为spec下的replicas参数为3，所以创建了3个pod。

    此时删除指定的pod，可以看到，指定的pod确实删除了，但是又新生成了重新的pod。因为spec下的replicas参数值为3，所以这个deployment需要3个pod。

Namespace

    K8s使用命名空间实现集群内部的逻辑隔离，Namespace可实现容器隔离及一些权限控制等。Namespace用于对k8s中资源对象的分组。namespace之间没有嵌套或层级关系。一个资源对象只能属于一个namespace。不同组之间的对象是隔离的，互相不可见。

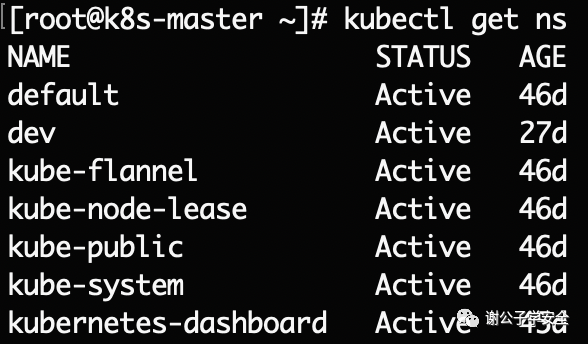

    以下是K8s安装完成后默认的一些namespace。

    注意：namespace无法保证网络的隔离性，比如说service可以跨namespace访问。

“

kube-system

    K8s系统自己运行所需的资源对象所在的namespace。

“

kube-public

    k8s自动创建的namespace，对所有用户可见。适合放置集群范围都可见的服务。kube-public 含有一个单一的 ConfigMap 对象 cluster-info，它有助于发现和安全引导。该命名空间默认不允许被删除。

“

kube-node-lease

    kube-node-lease 这个命名空间含有与每个节点关联的 Lease 对象。节点 lease 允许 kubelet 发送 heartbeat（心跳），以便控制平面（节点控制器）可以检测节点故障。那么，如果删除了 kube-node-lease，会发生什么？Kubernetes 通常会为每个节点创建另一个带有 Lease 对象的对象，但有时命名空间移除操作会在终止状态卡住。到那时我们会有一个节点 Lease，过时的 heartbeat 可能会告诉节点控制器：该节点访问不了，从而影响节点之间的整体通信。

“

default

    K8s默认的namespace，如果操作不指明namespace，默认会操作名为default的namespace。

“

kubernetes-dashboard

    如果安装了dashboard，那么该命名空间为dashboard所在的namespace。
