高负载量电化学储钠：MXene纳米片三维气凝胶的室温组装合成

点击蓝字 · 关注我们

MXene作为一个新兴的二维(2D)过渡金属碳化物和氮化物家族，在许多领域引起了科研人员的广泛关注。钠离子混合电容器作为一种新兴储能体系，具有低成本、高安全、长寿命等优势，在大规模储能等应用中前景广阔。MXene作为储钠电极也表现出一定的潜力。将MXene纳米片低温组装成三维(3D)稳定的气凝胶，可以解决制造过程中关键的稳定性问题，这对于将纳米尺度的特性转化为实际应用的宏观尺度至关重要。

Room-Temperature Assembled MXene-Based Aerogels for High Mass-Loading Sodium-Ion Storage

Fei Song, Jian Hu, Guohao Li, Jie Wang, Shuijiao Chen, Xiuqiang Xie*, Zhenjun Wu*, Nan Zhang*

Nano-Micro Letters (2022)14: 37

https://doi.org/10.1007/s40820-021-00781-6

本文亮点

1. 通过引入交联剂(氨基丙基三乙氧基硅烷、Mn²⁺、Fe²⁺、Zn²⁺和Co²⁺)，实现室温下氧化石墨烯辅助组装3D Ti₃C₂Tₓ MXene气凝胶。

2. 本研究不仅抑制了Ti₃C₂Tₓ的氧化降解，还成功实现了高Ti₃C₂Tₓ含量(87 wt%)和高机械强度的多孔气凝胶的制备。

3. 制备的Ti₃C₂Tₓ基气凝胶作为自支撑电极，在12.3 mg cm⁻²的实际负载量和0.1 A g⁻¹的电流密度下仍可提供1.26 mAh cm⁻²的面积比容量。

内容简介

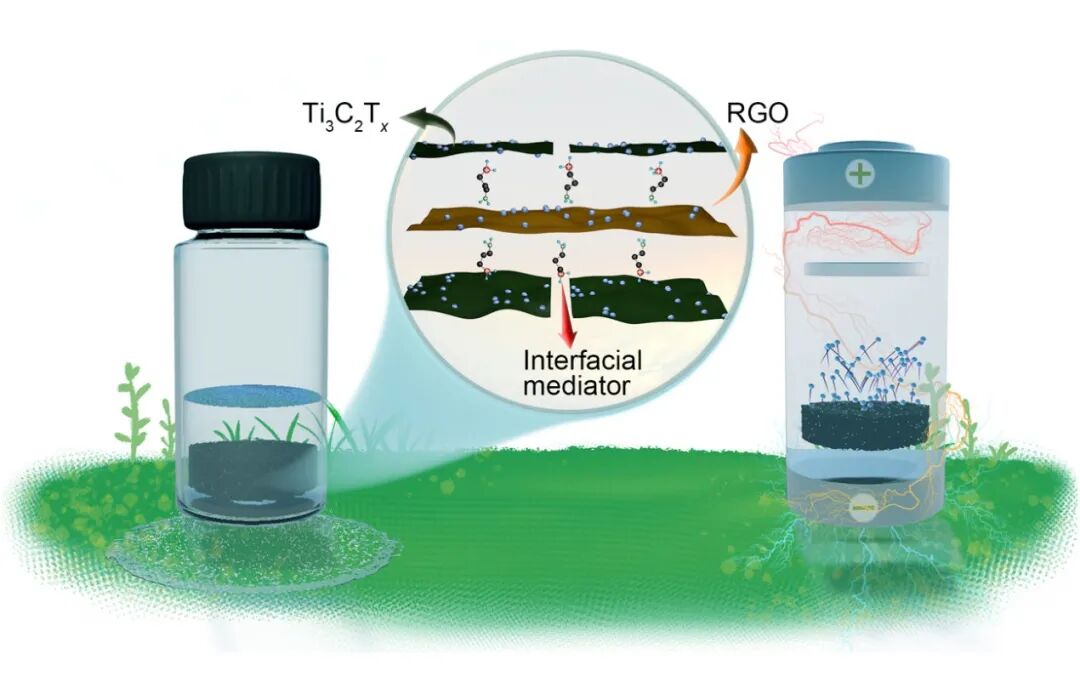

低温下实现MXene纳米片三维气凝胶组装，是解决制造过程中纳米片的稳定性问题的关键，对于将纳米材料的优异特性转化为宏观尺度的实际应用至关重要。湖南大学材料科学与工程学院解修强副教授、张楠教授，化学化工学院吴振军教授等在本文中报道了合适的交联剂(氨基丙基三乙氧基硅烷、Mn²⁺、Fe²⁺、Zn²⁺和Co²⁺)作为界面调节剂来调控界面相互作用以实现室温下氧化石墨烯(GO)辅助的Ti₃C₂Tₓ MXene气凝胶的三维组装。这种独特的气凝胶结构不仅可以抑制Ti₃C₂Tₓ的氧化降解，还得到了具有高Ti₃C₂Tₓ含量(87 wt%)和坚固性的多孔气凝胶，从而在保证Ti₃C₂Tₓ纳米片性能表现的同时实现可加工性。结合进一步的硫改性，Ti₃C₂Tₓ气凝胶电极作为钠离子存储的自支撑电极表现出良好的电化学性能。即使在12.3 mg cm⁻²的超高负载质量下，在0.1 A g⁻¹的电流密度下也实现了1.26 mAh cm⁻²的面积比容量。

图文导读

I Ti₃C₂Tₓ/RGO的合成过程

Ti₃C₂Tₓ/RGO的合成过程如图1a所示。在研钵中将Ti₃C₂Tₓ悬浮液与GO胶体溶液(10 mg ml⁻¹)均匀混合，随后将交联剂添加到混合物中，然后连续搅拌。将抗坏血酸(VC)溶液添加到上述混合物中，促进RGO的凝胶化。紧接着，将上述浆液转移到玻璃小瓶中，在25℃静置72小时后，形成均匀的Ti₃C₂Tₓ/RGO水凝胶，经过洗涤和冷冻干燥后得到气凝胶块体。以氨基丙基三乙氧基硅烷(APTES)为交联剂，当其遇水后发生水解，暴露的甲硅烷基和阳离子氨基与Ti₃C₂Tₓ和GO表面的羟基通过氢键作用形成交联结构(图1b)。通过Zeta电位分析发现APTES的引入有效地降低Ti₃C₂Tₓ与GO之间的静电斥力，验证了APTES对Ti₃C₂Tₓ和GO的交联作用(图1c)。

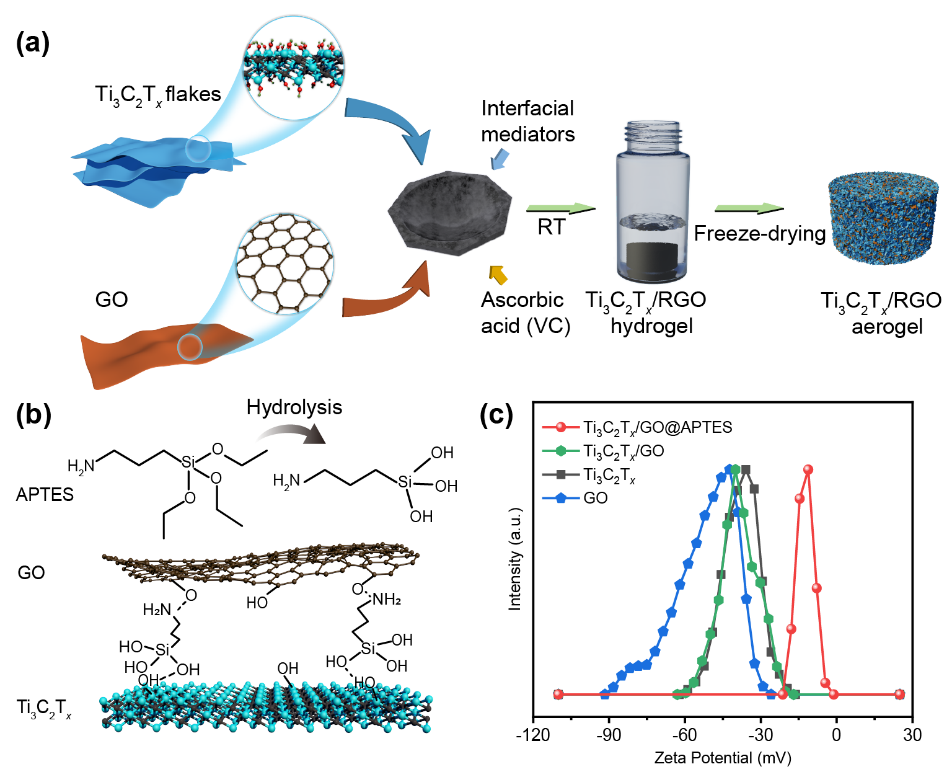

图1. (a) Ti₃C₂Tₓ/RGO气凝胶的合成过程示意图。(b) 通过水解的APTES交联Ti₃C₂Tₓ和RGO纳米片的示意图。(c) 添加APTES后Ti₃C₂Tₓ、GO、Ti₃C₂Tₓ/GO和Ti₃C₂Tₓ/GO的Zeta电位。

II 不同比例、不同交联剂制备的Ti₃C₂Tₓ/RGO气凝胶

对比不同比例的Ti₃C₂Tₓ/GO及优化APTES添加量，可以实现比例为6:1的Ti₃C₂Tₓ/GO复合凝胶的室温组装。将APTES替换为不同的金属离子(Mn²⁺、Fe²⁺、Zn²⁺和Co²⁺)作为相似的交联剂，在相同条件下也可以得到Ti₃C₂Tₓ/RGO复合水凝胶。而且这些凝胶干燥后得到的气凝胶均表现出优异的机械性能。

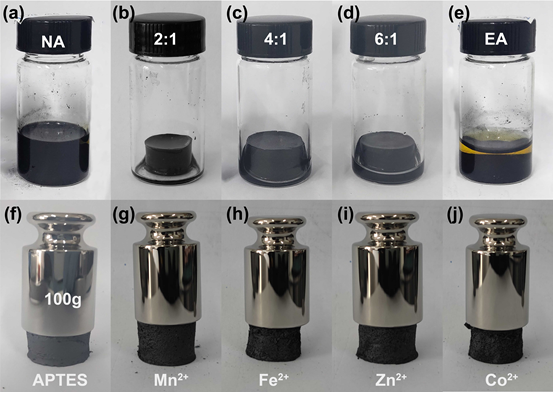

图2. Ti₃C₂Tₓ/RGO的室温组装。(a) 不添加界面介质的Ti₃C₂Tₓ/RGO混合产物。(b-c) 比例为2:1、4:1、6:1的Ti₃C₂Tₓ/RGO水凝胶。(e) 添加过量的APTES的Ti₃C₂Tₓ/RGO。(f-j) 通过使用不同的界面介质制备的Ti₃C₂Tₓ/RGO水凝胶。

III MGA和SMGA的结构表征及分析

通过引入界面调节剂同时也可实现S负载Ti₃C₂Tₓ纳米片(Ti₃C₂Tₓ@S)与RGO的交联，并进一步通过煅烧处理对Ti₃C₂Tₓ的表面进行S的掺杂改性，进一步优化性能。SEM表征证实了S掺杂的MGA (SMGA)具有与MGA相同的3D互连多孔结构，通过TEM证实了Ti₃C₂Tₓ纳米片与GO的复合情况，且没有颗粒状TiO₂的存在，表明Ti₃C₂Tₓ的氧化得到有效抑制。元素分析显示Ti、C、S和Si的均匀分布(图3d、e)。其中，Si的存在证实了APTES在桥接Ti₃C₂Tₓ和RGO中的重要作用。

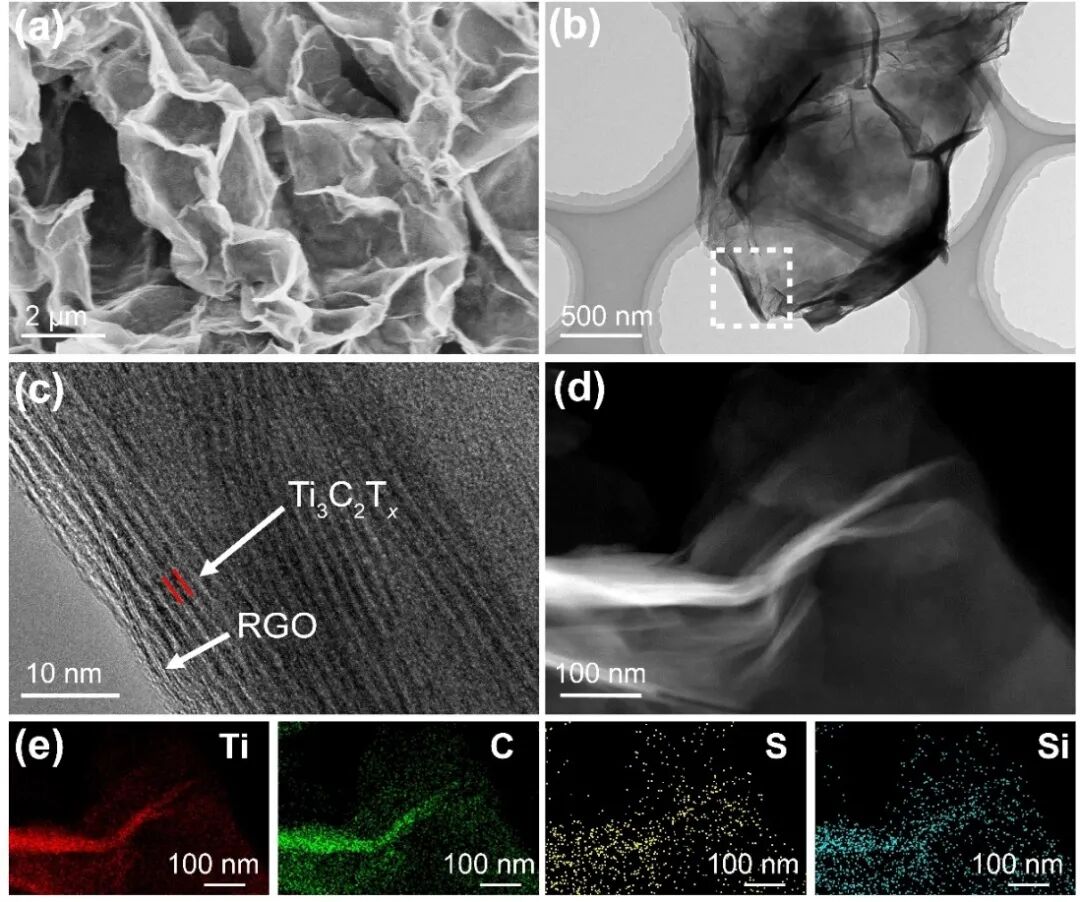

图3. (a) SEM图像，(b–c) TEM图像，(d) 高角度环形暗场图像，(e) 对应的SMGA的EDS元素分布。

IV Ti₃C₂Tₓ、MGA和SMGA的材料表征

通过对比Ti₃C₂Tₓ、MGA、MGA@S和SMGA的XRD图谱，证实了S掺杂有助于提升Ti₃C₂Tₓ层间间距，也说明了Ti₃C₂Tₓ与GO的有效复合。SMGA的拉曼光谱和MGA较为一致，且Ti₃C₂Tₓ未发生明显氧化。N₂吸附/脱附测量证实了硫修饰后的样品表现出更大的比表面积(图4c)。XPS表征则印证了S掺杂后Ti-S键的形成。

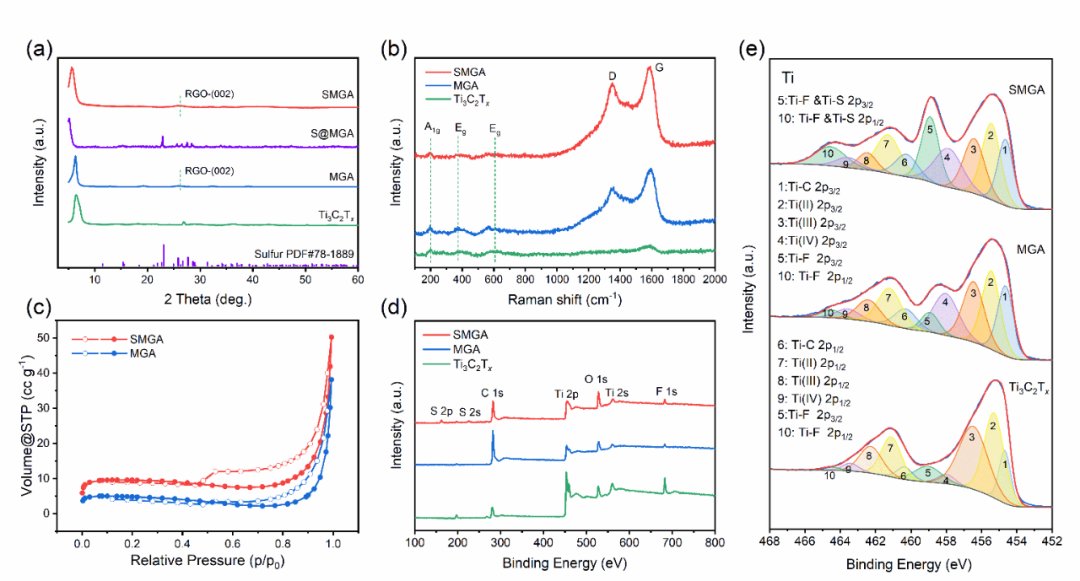

图4. (a) Ti₃C₂Tₓ、MGA、MGA@S和SMGA的XRD图谱。(b) Ti₃C₂Tₓ、MGA和SMGA的拉曼光谱。(c) Ti₃C₂Tₓ、MGA和SMGA的N₂吸附-脱附等温线。(d) Ti₃C₂Tₓ、MGA和SMGA的XPS全谱。(e) Ti₃C₂Tₓ、MGA和SMGA的Ti 2p XPS谱图。

V 用于电化学钠离子存储的自支撑SMGA和MGA电极的半电池测试

通过半电池测试对比了SMGA和MGA作为钠离子存储自支撑电极的电化学性能。质量负载量为1.7 mg cm⁻²的SMGA在100 mA g⁻¹电流密度下首圈的可逆容量为155 mAh g⁻¹，比MGA更高，证实了硫改性可有效提高电化学钠离子存储性能。随着负载量的增加，SMGA和MGA之间的容量差距逐渐增大。与其他用于钠离子存储的自支撑MXene基电极相比，SMGA显示出优异的面积比容量。即使在12.3 mg cm⁻²的高负载量下，SMGA仍保持102 mAh g⁻¹的可逆质量比容量，对应于1.26 mAh cm⁻²的面积比容量。Nyquist图的对比结果表明S的掺杂有助于提高离子扩散及电荷转移动力学性能。SMGA电极在0.1 A g⁻¹电流密度下的长循环曲线如图5 h所示，当面积密度为1.7、7.5和12.3 mg cm⁻²时，从第10次循环到第500次循环，所有电极几乎没有容量衰减，并且在500次循环后仍然保持155、122和102 mAh g⁻¹的放电比容量。

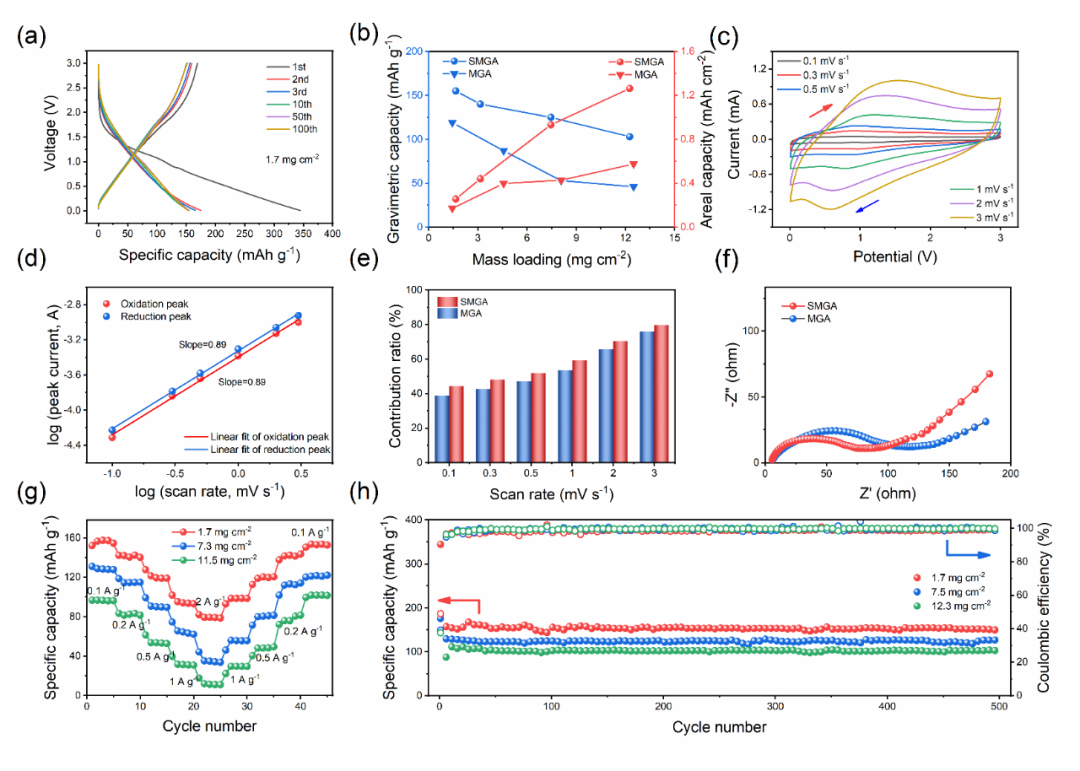

图5. (a) SMGA在100 mA g⁻¹下的恒电流充放电曲线。(b) 具有不同面密度的SMGA和MGA在100 mA g⁻¹时的负载量和面积比容量。(c) SMGA电极在0.1至3 mV s⁻¹的不同扫描速率下的CV曲线。(d) SMGA电极的峰值电流和扫描速率之间的关系。(e) SMGA和MGA在不同扫描速率下的电容贡献。(f) 钠离子半电池中SMGA和MGA的Nyquist图。(g) 具有不同质量负载的SMGA电极在0.1至5 A g⁻¹范围内的倍率性能。(h) 不同质量负载的SMGA电极在0.1 A g⁻¹电流密度下的循环性能和库仑效率。

VI SMGA钠离子混合电容器的性能表征

使用SMGA作为负极，商业活性炭(AC)作为正极，组装了混合钠离子电容器(SIC)(图6a)。AC//SMGA SIC在5 A g⁻¹的高电流密度下，仍能提供70 mAh g⁻¹的容量，具有出色的能量密度和出色的功率密度，同时表现出稳定的循环性能。由该钠离子混合电容器驱动的发光二极管(LED)组成的英文字母及数字温度计直观地证实了其实际应用可能性。

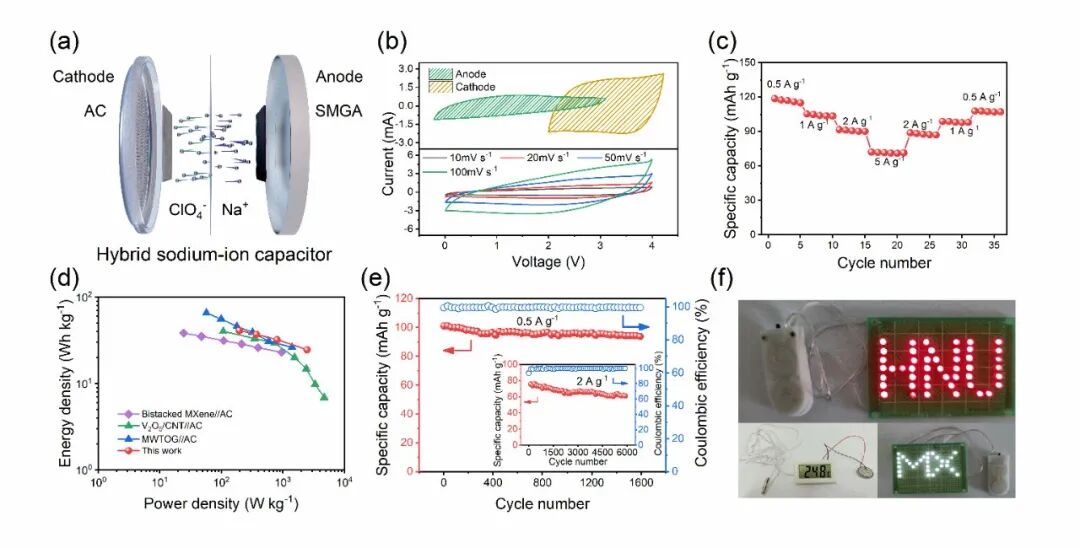

图6. (a) AC//SMGA混合钠离子电容器(SIC)的示意图。(b) 扫描速率为10 mV s⁻¹的钠离子半电池中的SMGA和AC的CV曲线(顶部)和不同扫描速率下的AC//SMGA SIC(底部)。(c) AC//SMGA SIC在0.5至5 A g⁻¹范围内的倍率性能。(d) AC//SMGA SIC与之前报道的SIC相比的Ragone图。(e) AC//SMGA SIC在电流密度为0.5 A g⁻¹和2 A g⁻¹下的长期循环性能和库仑效率(插图)。(f) 由AC//SMGA SIC供电的LED阵列和电子温度计的照片。
