动态图表交互揭秘：制作选择器的奥秘

这一节内容介绍不同的选择器，具体怎么实现选择器和图表之间的连接，下节内容再放送。或可回顾前一篇系列文章，查看整体动态效果《这样用Excel动态交互图表，还要什么前端》。

选择器可以由窗体控件、数据有效性、切片器制作，接下来分别展开。

一、窗体控件

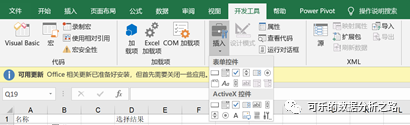

窗体控件就是【开发工具】当中插入的交互按钮，根据功能和需求的不同，可以选择不同的控件。

1、组合框

【开发工具】——【插入】——【组合框】，在鼠标变成十字图标时在页面空白处画一个大小适宜的组合框。

右键【设置控件格式】，选择数据源区域和单元格链接，组合框由数据源区域和单元格链接两部分组成：

• 数据源区域必须为列区域，行区域可以转置为列再选成数据源区域；

• 单元格链接是选择控件中的值以后结果显示在哪里。

组合框选择的结果是显示数据源区域对应的第几个值，如数据源区域为1月~9月，组合框选择1月，对应的结果为数字1,2月则为数字2，以此类推。

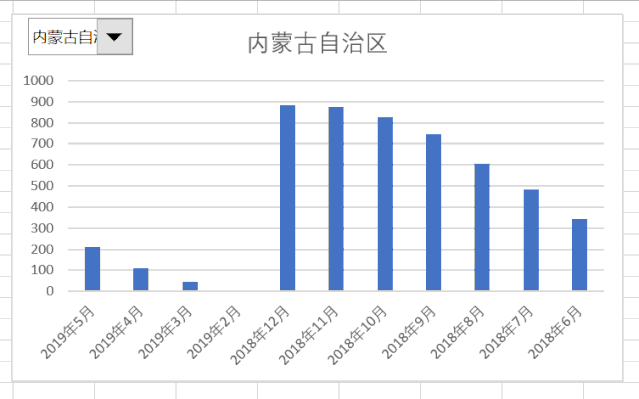

在动态图表中多用于选择框选择一项指标，显示相应的数据图表，如下动图，组合框选择不同的省份，出现该省下每个月的数据值的柱状图。

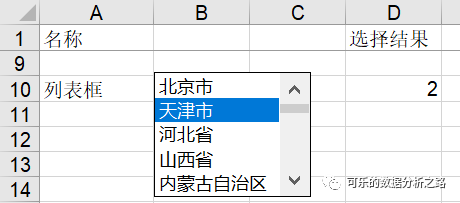

2、列表框

列表框由选择数据源区域和单元格链接组成，功能和效果和组合框一样，不同的是组合框下拉后才有选项，而列表框不用下拉，直接将选项列出来，更直观一些。

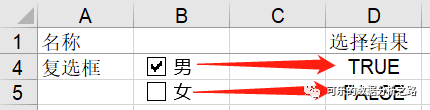

3、复选框

复选框由输入区域和单元格链接组成，输入区域可自行输入勾选的内容，单元格链接同组合框的规则，可以进行多项选择，选择的结果勾选上即为Ture，未勾选就显示FALSE，复选复选，顾名思义，就是可以进行多选。

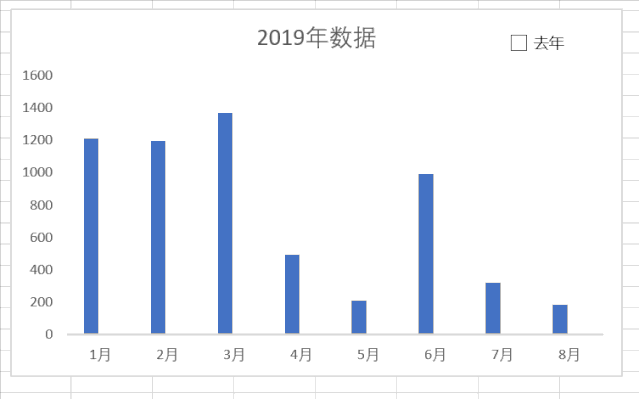

在动态图表中多用来勾选前已有数据图表，勾选后显示同一指标的不同值等结果，如下动图，勾选去年复选框，则图表显示19年和18年两年的数据，不勾选时，只显示19年的值。

 4、选项按钮

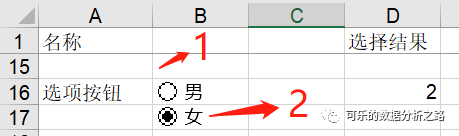

选项按钮由输入区域和单元格链接组成，同复选框一样，只不过不能多选了，只能单选。复选框是每个选框都有一个True或False的结果，可以同时勾选多个复选框，而选项按钮是几个选项有一个共同的结果，即它在组中的次序，一次只能勾选一个结果。如下勾选男前的选项按钮，显示结果为1，勾选女，显示结果为2.

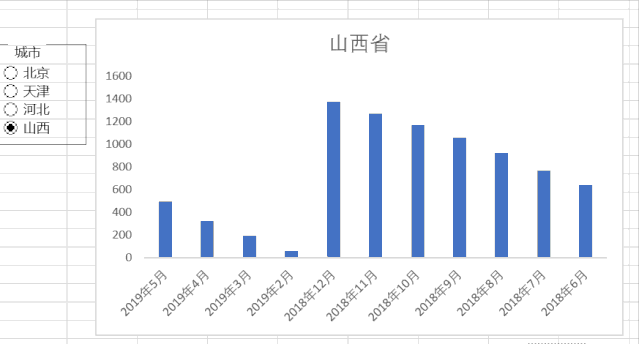

如下动图，勾选北京前的选项按钮，则右边图表变为北京的数据，效果同组合框差不多。

5、数值调节钮

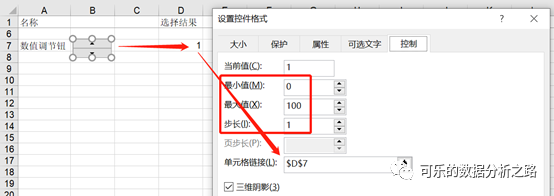

数值调节钮由最小值、最大值、步长和单元格链接组成，最小值是该控件显示的最小值，最大值是该控件能显示的最大值，步长是每点一下调节按钮，结果比前一个值前进多少。如下图我们设置了0~100之间的最值，步长为1，则整个结果在0~100之间，每点一下前进1个单位。

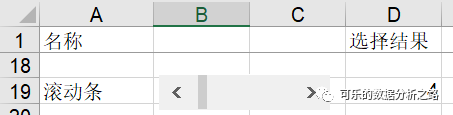

6、滚动条

滚动条和数值调节钮的功能一毛一样，就是长的不一样，同样是由最小值、最大值、步长和单元格链接组成。如下图我们设置了0~100之间的最值，步长为1，则整个结果在0~100之间，每点一下前进1个单位。

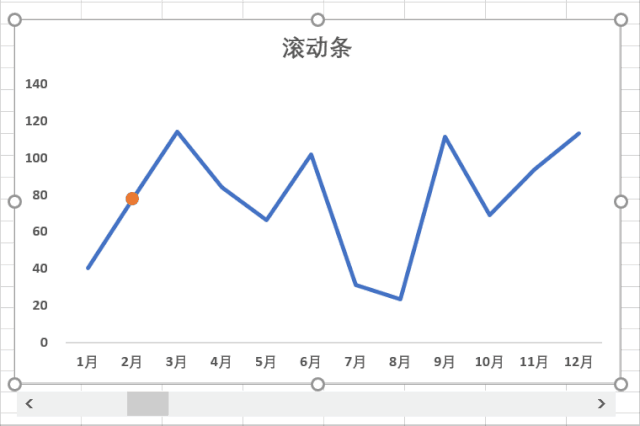

如下动图，滚动条可以这样使用，在时间序列的折线图中，每点击一下滚动条，则显示出相应时间点的数据。

二、数据有效性（数据验证）

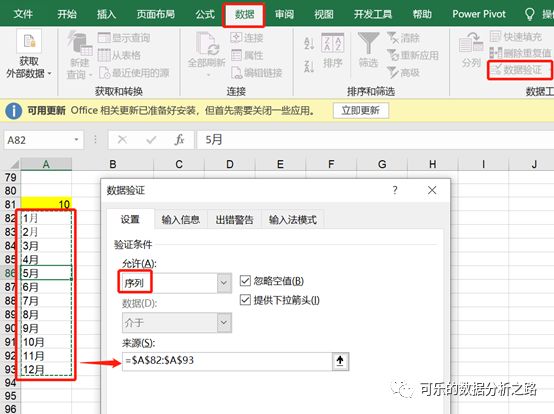

数据有效性也可以用来当成选择器，鼠标选择在一个空白的单元格上，选择【数据】——【数据验证】，在弹出的对话框中，验证条件选择序列，来源选择月份所在的区域。

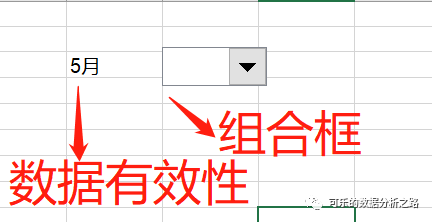

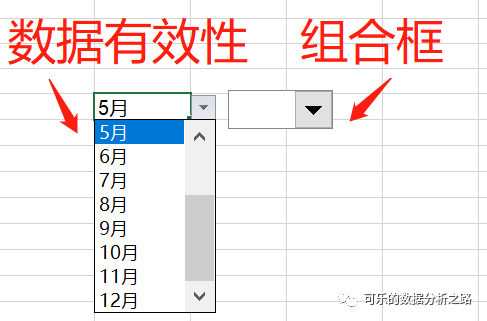

这样，在单元格中就得到了一个下拉后显示月份区域的下拉框。同组合框、列表框不一样的是：

• 数据有效性制作出来的选框和普通单元格没有区别，不选择的时候是看不出来的，而组合框能明显地看出来是一个提供选项的控件。

• 组合框是单元格链接，且选择的结果是一个数字，而数据有效性没有单元格链接，选择的结果就是单元格本身的结果。

三、切片器

1、数据透视表切片

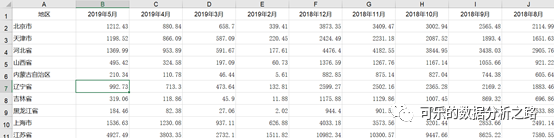

Step1：对各省月度数据插入数据透视表:

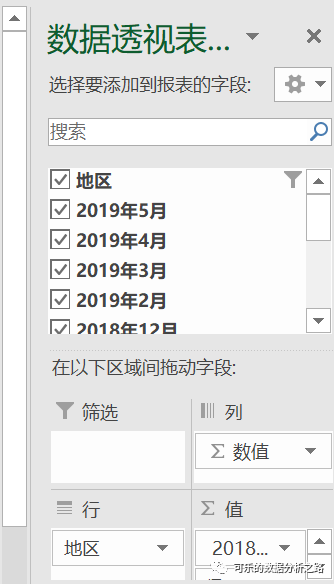

Step2：将地区一列拖到数据透视表的行标签中，其余数据拖到值区域中。

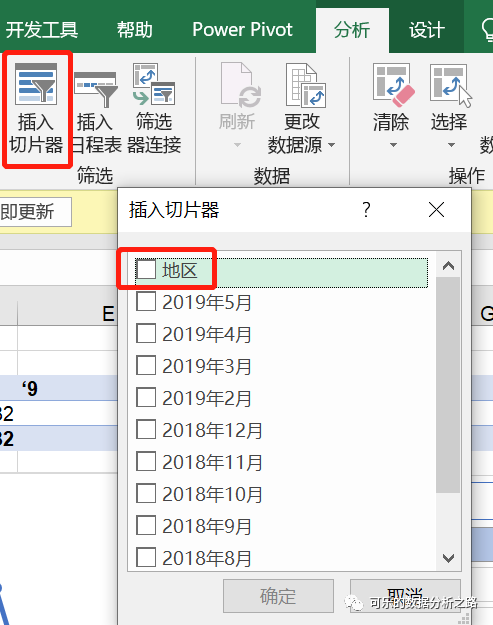

Step3：选择【分析】——【插入切片器】，选择地区进行切片。

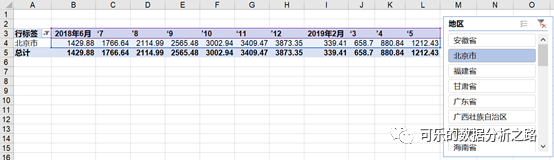

Step4：至此已经做到切片器选择不同的地区，显示相应的数据，接下来做静态图表即可。

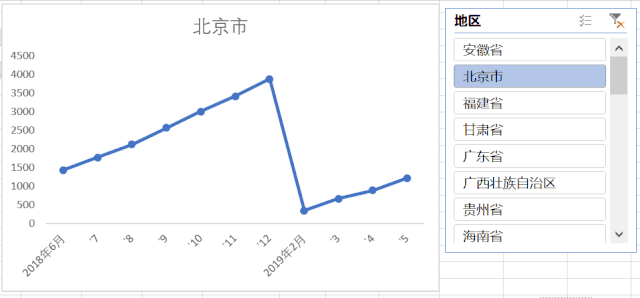

如下动图，就实现了切片器控制的图表动态变化。

2、表格切片

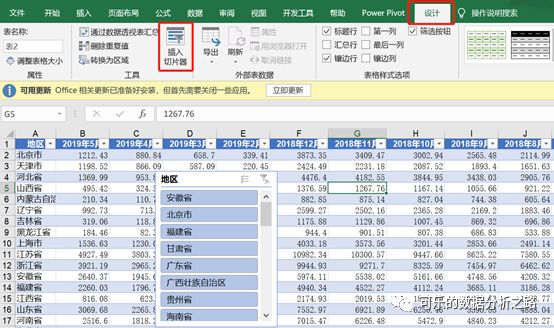

还有一种更简单的切片操作，无需多一步制作数据透视表，直接对数据源区域插入表格，在【设计】里选择【插入切片器】。

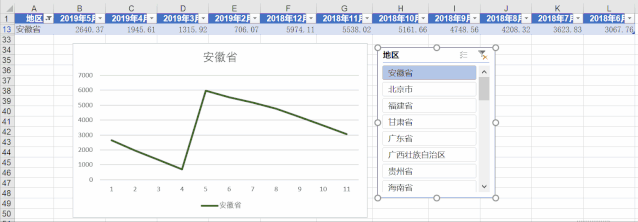

再对相应数据插入折线图，效果和数据透视表中切片是一样的，但更简单了呢。

本节内容就到这，下节内容讲解抽取数据的操作

---
