哈喽大家好，我是可乐
前一篇文章 Excel可视化：1个思路学会7种变形柱形图 讲解了1个透明化的思路，制作7种变形柱形图的方法，这篇文章我们来讲第二个关于变形柱形图的思路，即：分割。

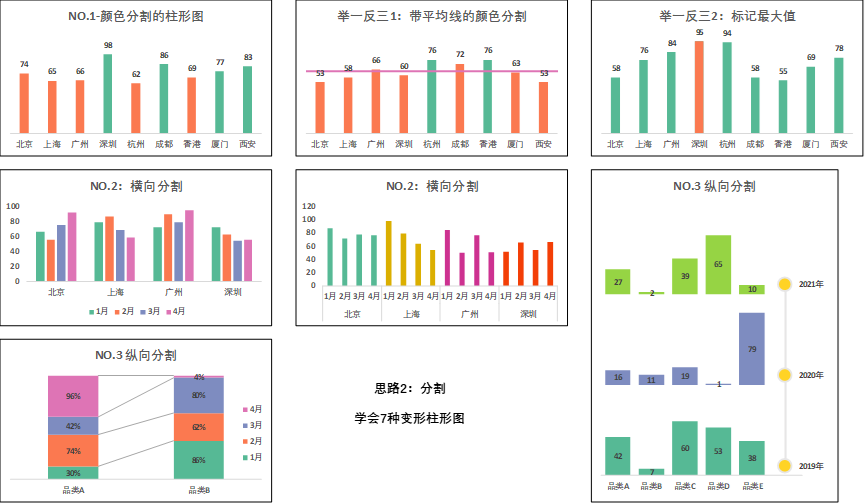

通过分割的思路，也可以学会7种变形柱形图，分割，包括颜色的分割、横向分割和纵向分割3种。
NO.1：颜色分割柱形图
如设置高于平均值的为绿色，低于平均值的为黄色。当然可以手动设置填充颜色，但这样显得很不智能。

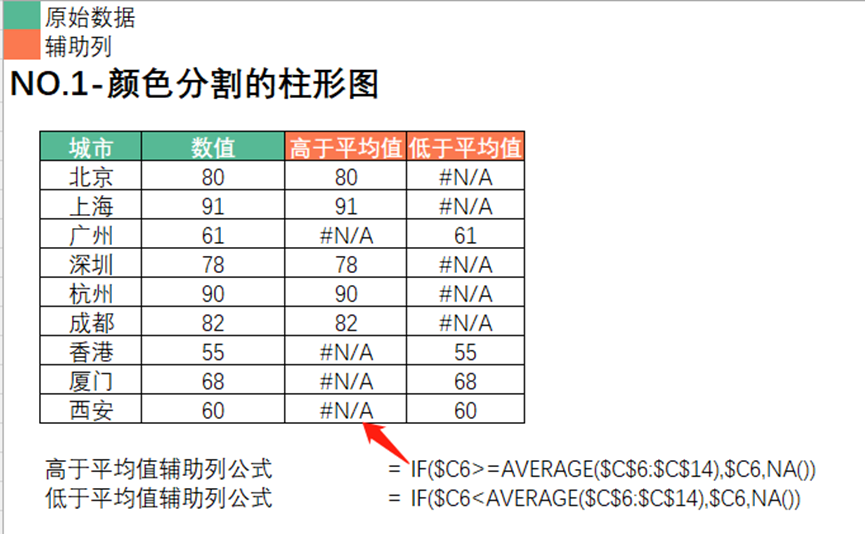

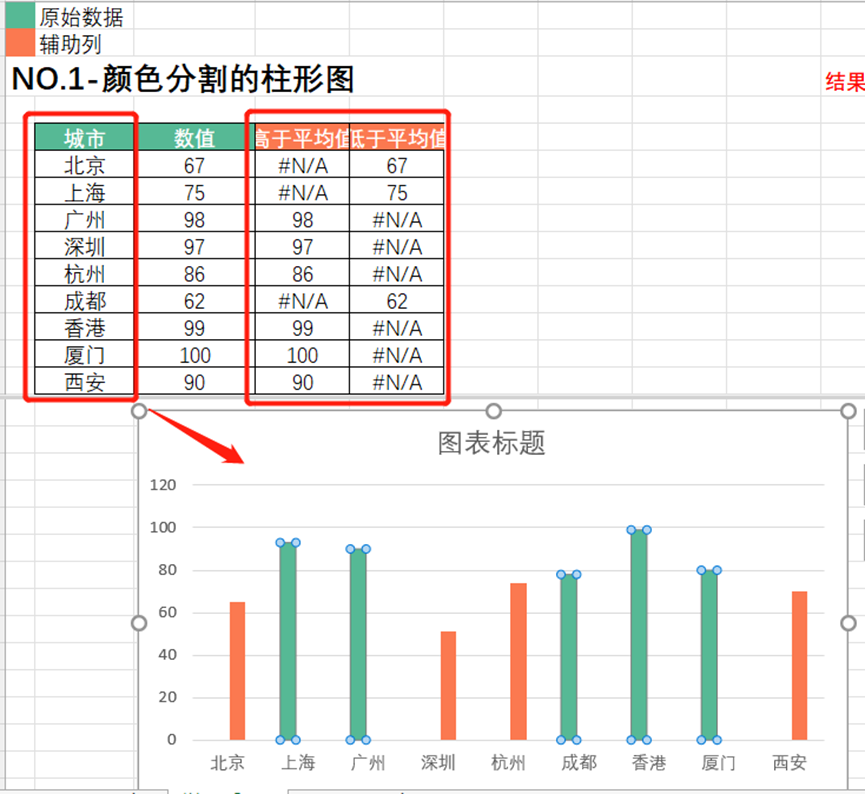

Step1：添加辅助列，添加两列辅助列，第一个辅助列，大于等于数值列平均值的为当前数值，否则为#NA，第二个辅助列，低于数值列平均值的为当前数值，否则为#NA。
Step2：对城市、高于平均值、低于平均值三列数据插入簇状柱形图。

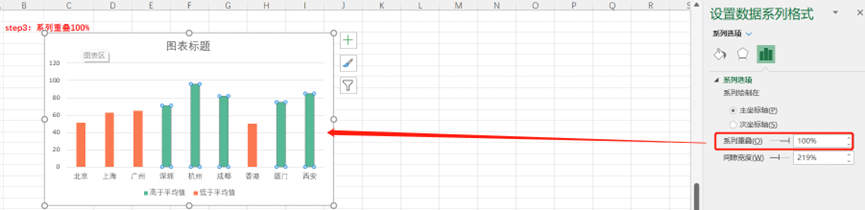

Step3：设置系列重叠100%，否则看起来柱子之间间隔不一致。

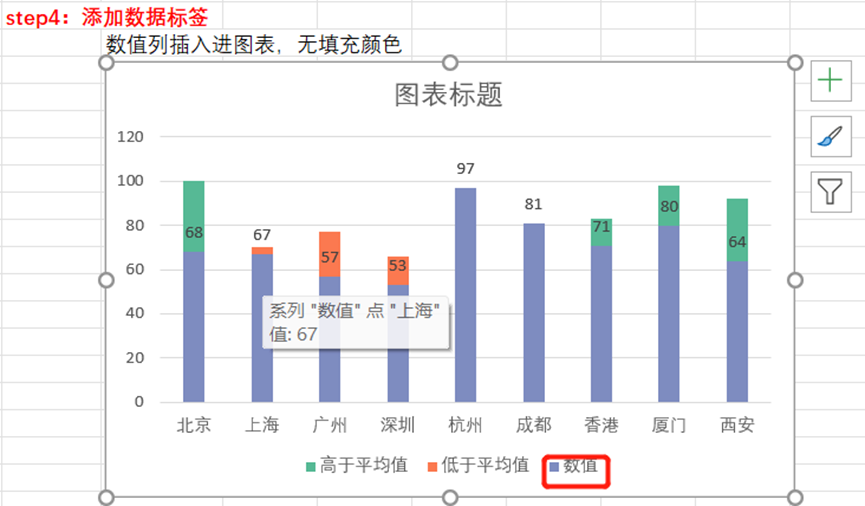

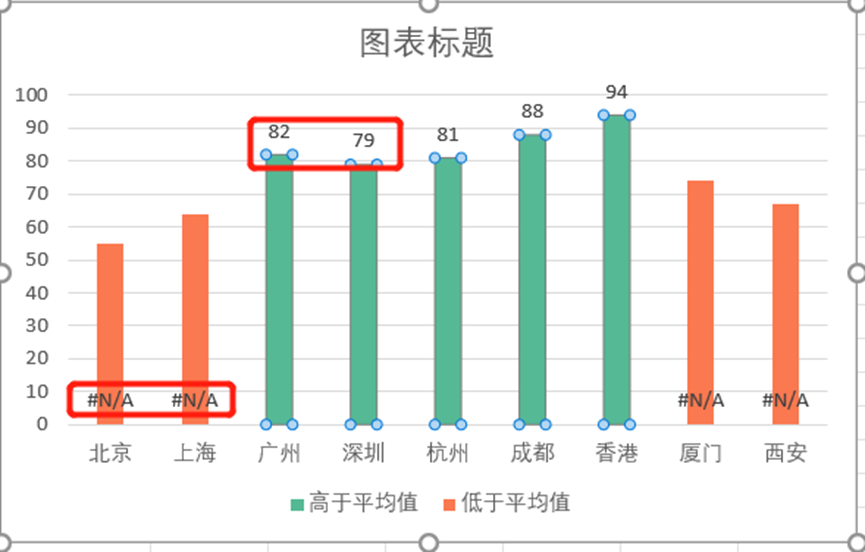

Step4：添加数据标签。直接添加的话，会出现辅助列含有#NA的字样。
把数值这一列数据复制粘贴进当前图表，对数值所在的柱子添加数据标签即可，同时把数值的柱子设置为无轮廓，无填充，让其隐身。

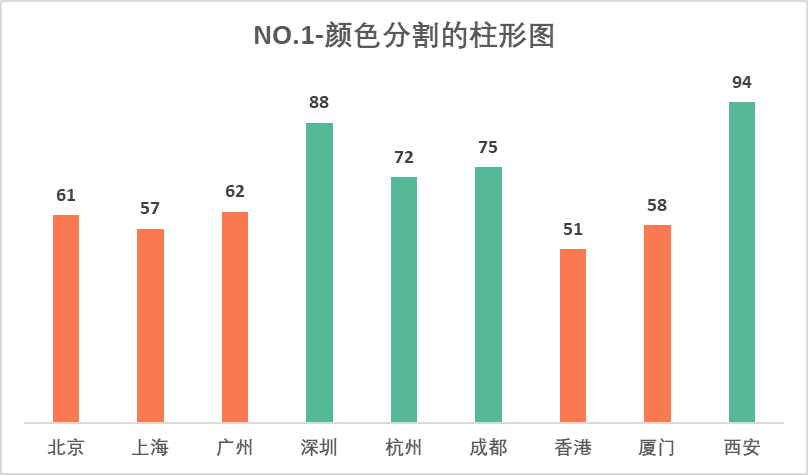

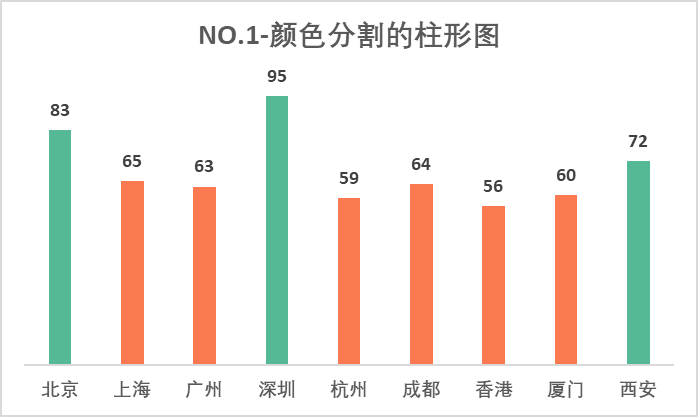

结果：
举一反三1：带平均线的颜色分割
如果我们需要知道平均值所在的位置，就需要这种带平均线的柱形图了，不管颜色分割与否。

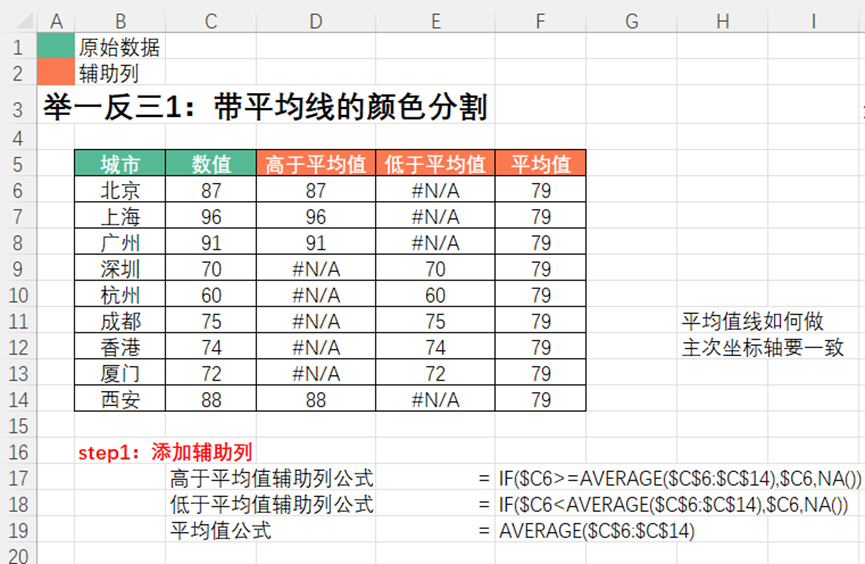

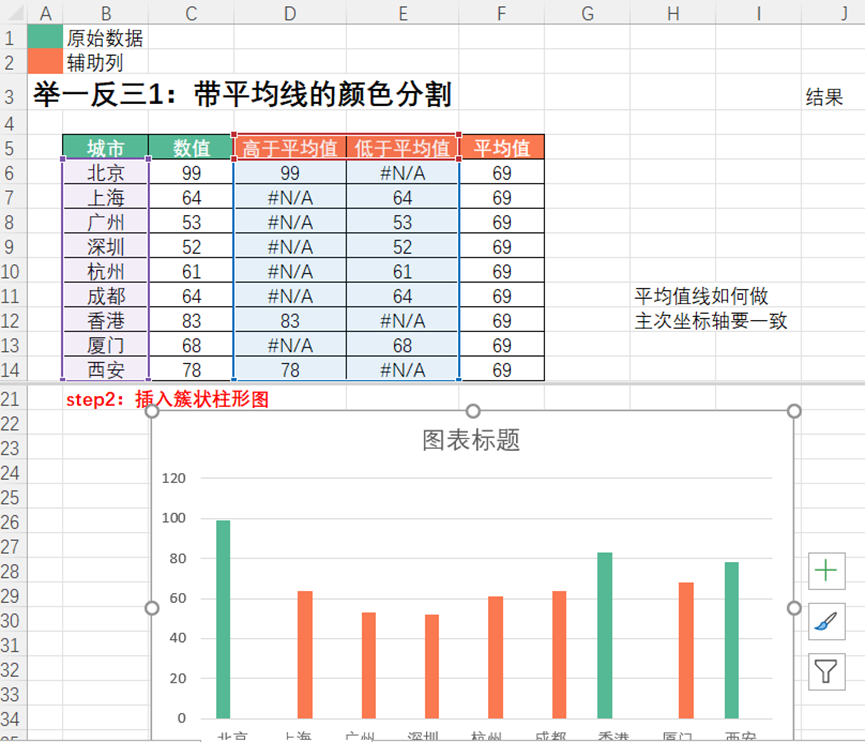

Step1：添加辅助列。同样地，在原始数据基础上添加三个辅助列，高于平均值列、低于平均值列和平均值列。
Step2：插入簇状柱形图。同样需要注意的是，原始数据数值列是不需要插入到图表种的。

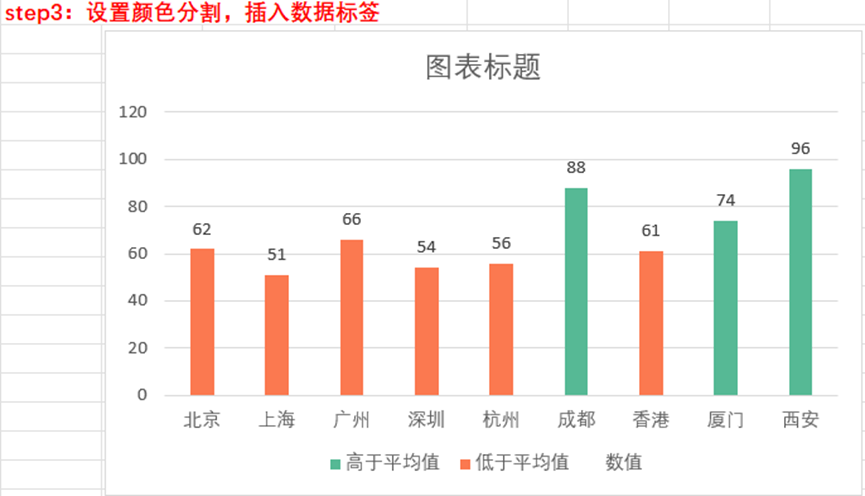

step3：设置颜色分割，系列重叠100%，插入数据标签（NO.1颜色分割作图步骤，不重复讲解）
Step4：设置平均线，这一步很巧妙，用到了次坐标轴来让平均线更美观。
把平均值这一列数据复制粘贴到图表中。

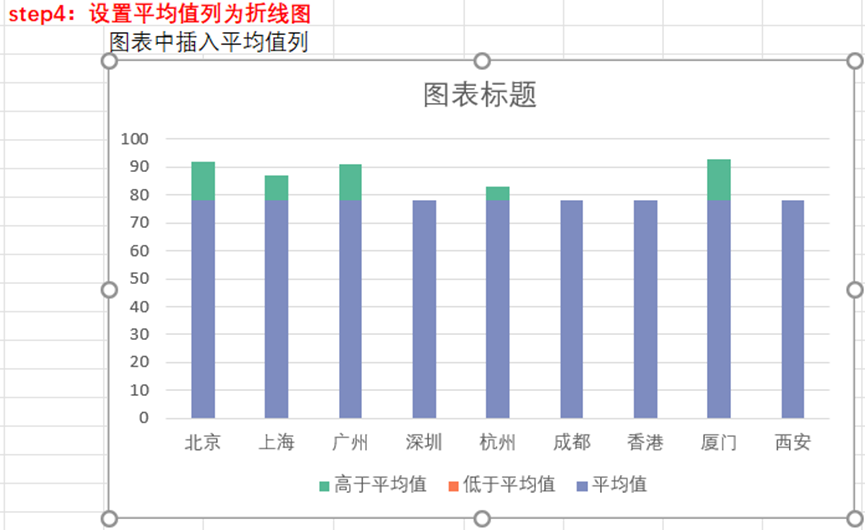

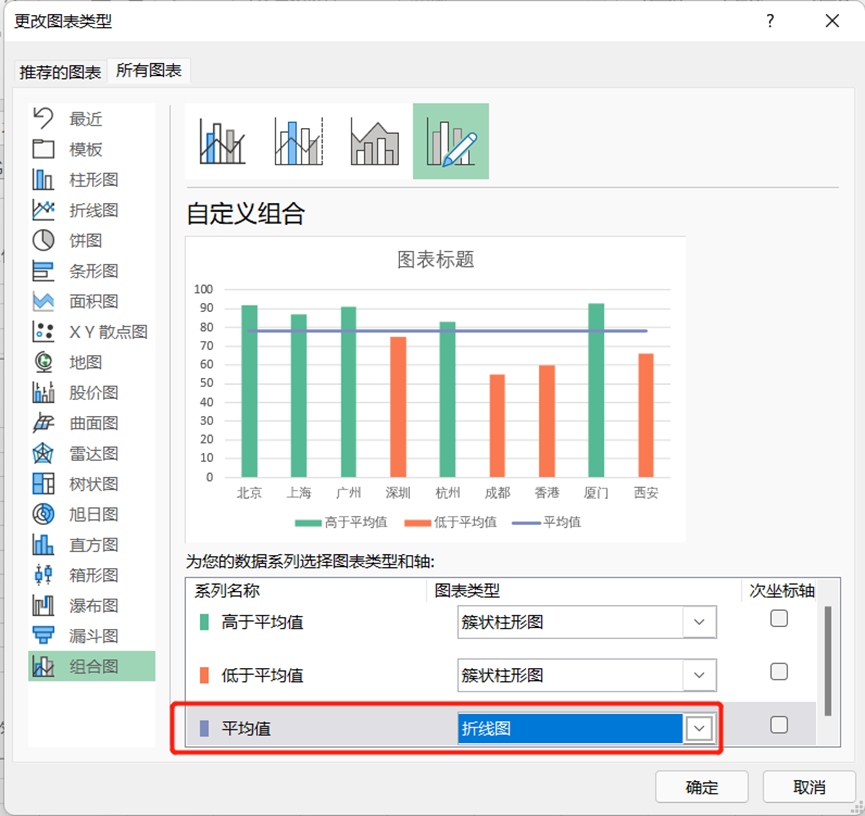

右键点击平均值的蓝色柱子，点击更改系列图表类型，把平均值这个系列改为折线图。

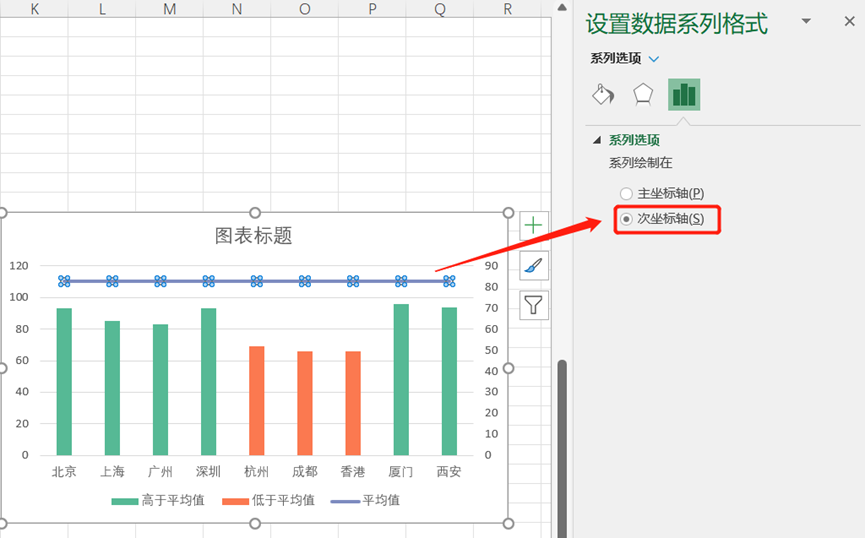

点击平均线，在设置数据系列格式中，将其绘制在次坐标轴。

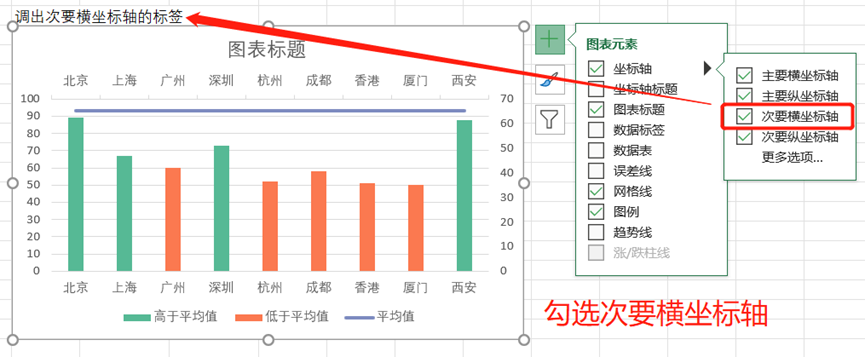

点击图表右边的+，在坐标轴中勾选次要横坐标轴，让其显示出来。

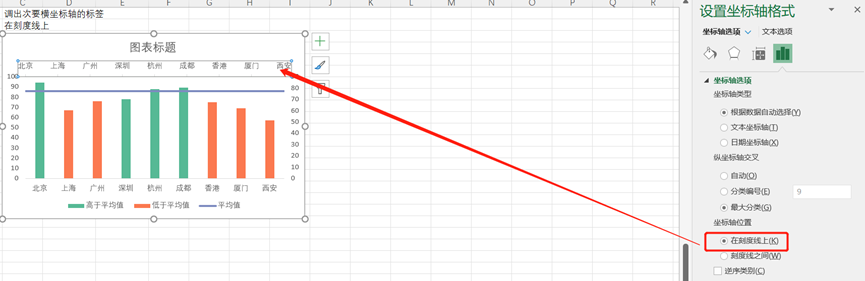

点击上方的次要横坐标轴，在坐标轴选项里，设置坐标轴的位置为在刻度线上，这样平均值线就从头贯穿到尾了。

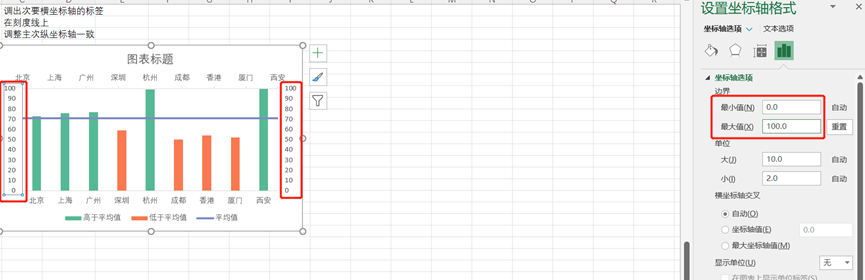

调整纵主次坐标轴一致，均为[0,100]

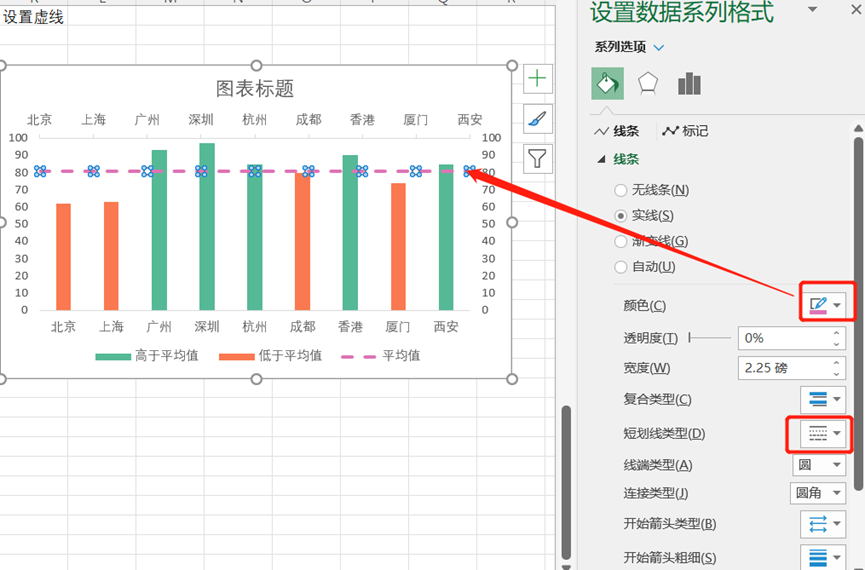

设置线条格式，这里设置为虚线，粉红色。

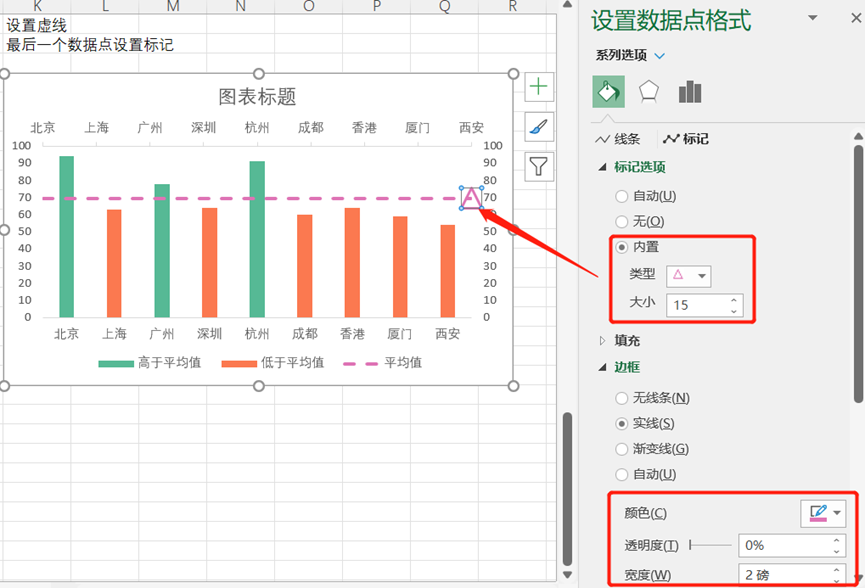

双击平均线的最后一个数据点，设置标记为三角形，大小15，边框粉红色加粗，无填充颜色。

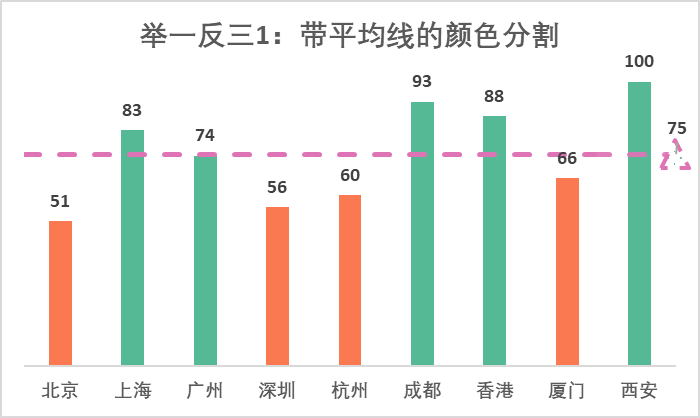

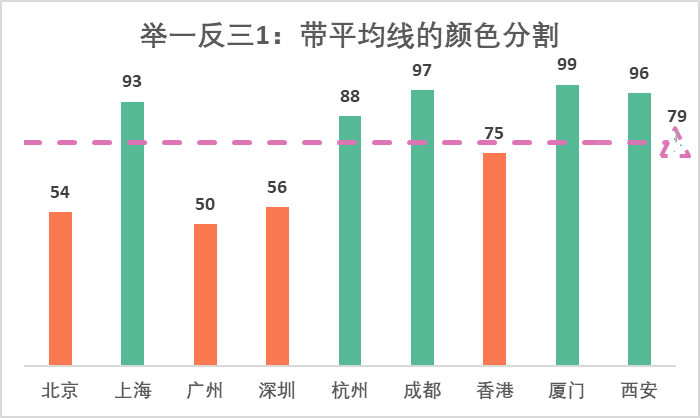

结果：

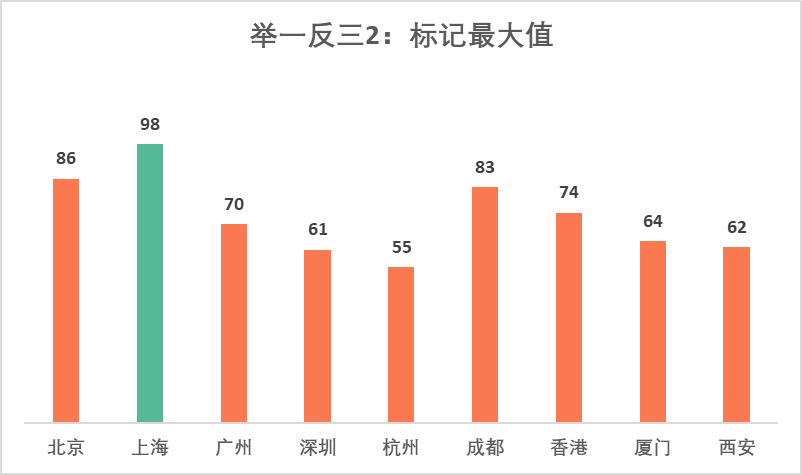

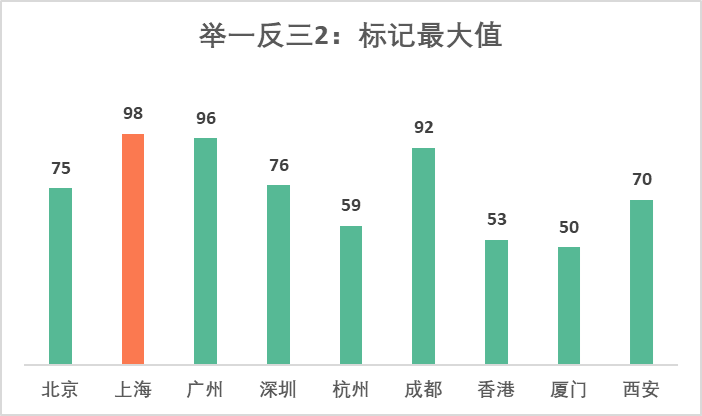

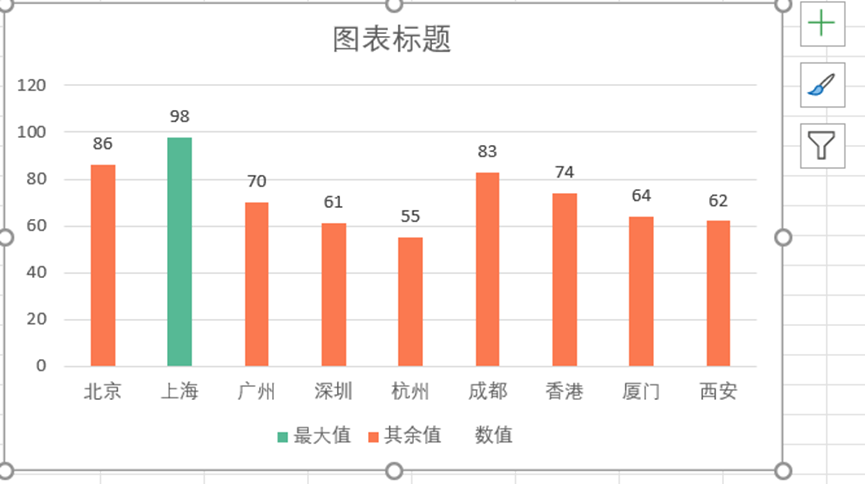

举一反三2：标记最大值
类似的，我们也可以把最大最小值给标记出来。

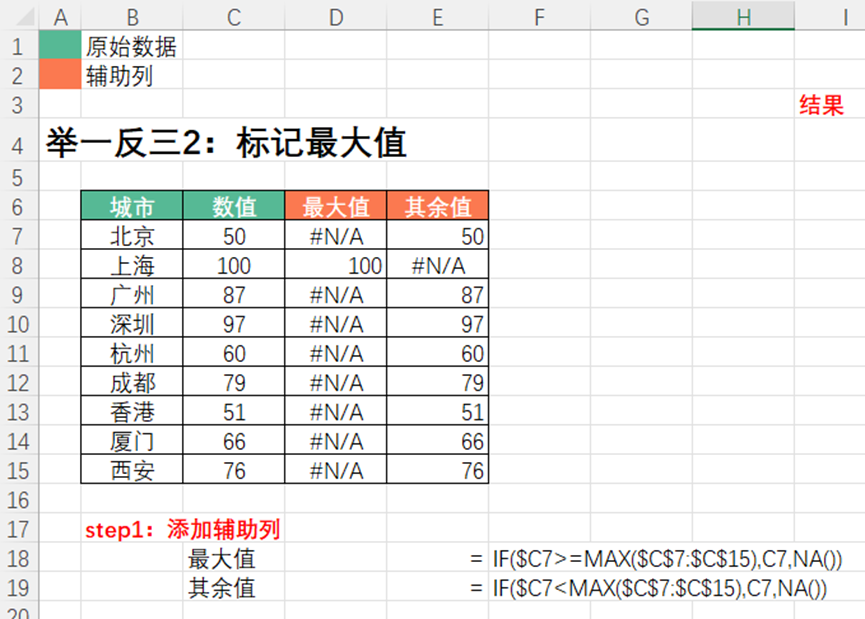

Step1：添加辅助列，最大值和其余值。

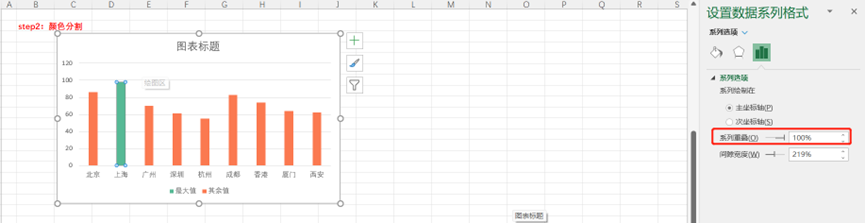

Step2：按上述方法进行颜色分割。线对城市和两个辅助列插入簇状柱形图，然后设置系列重叠100%，接着对数值区域复制粘贴到图表中，设置数据标签。
最后再进行微调得到结果：

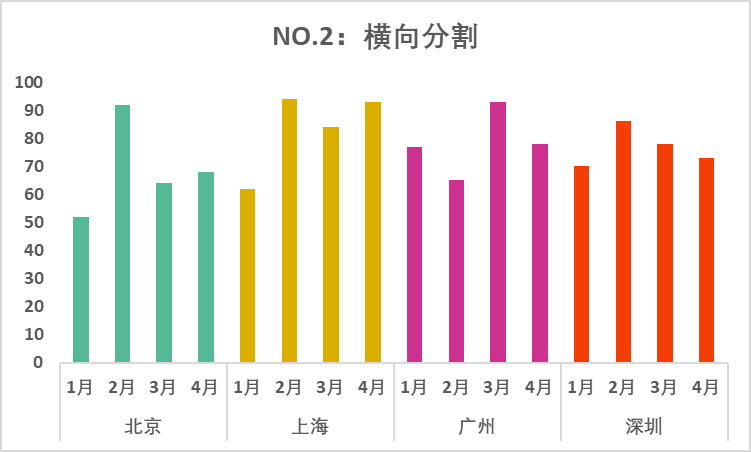

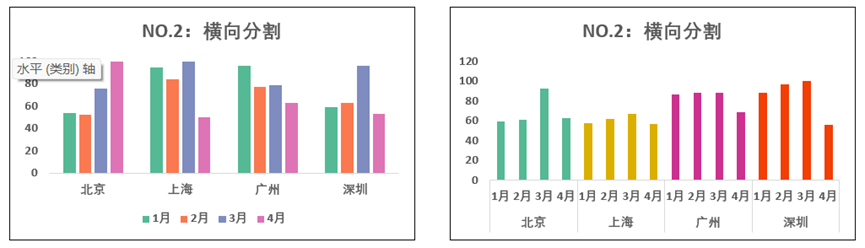

NO.2 横向分割
前面说的分割的思路都是颜色分割，现在我们来讲横向分割。横向分割顾名思义，就是在图表中对横坐标轴进行分割。
可以分为3种不同的数据源形式，首先是第一种数据源。

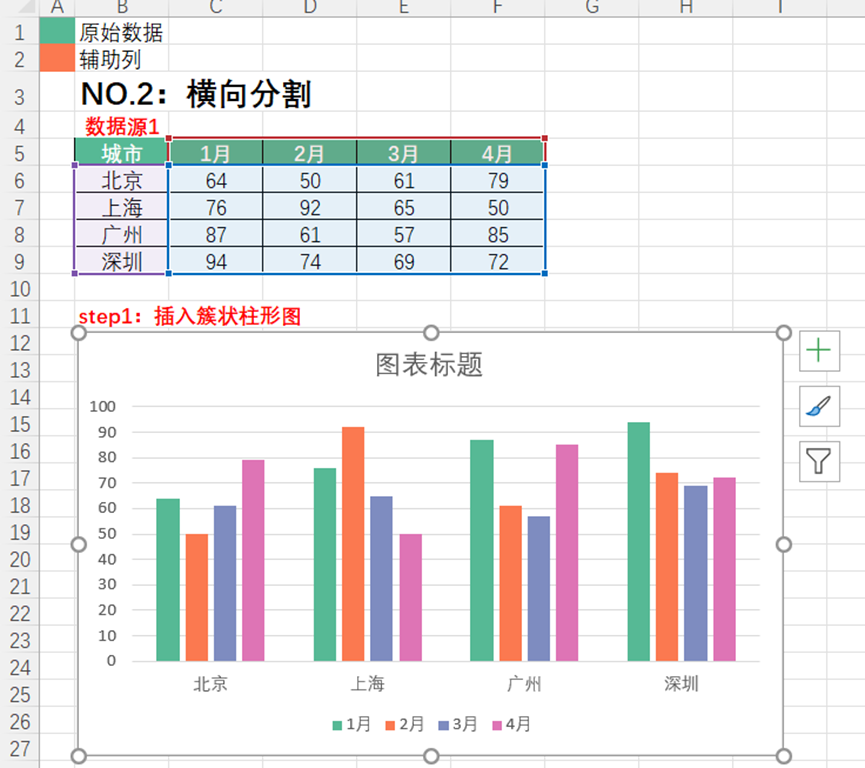

数据源1

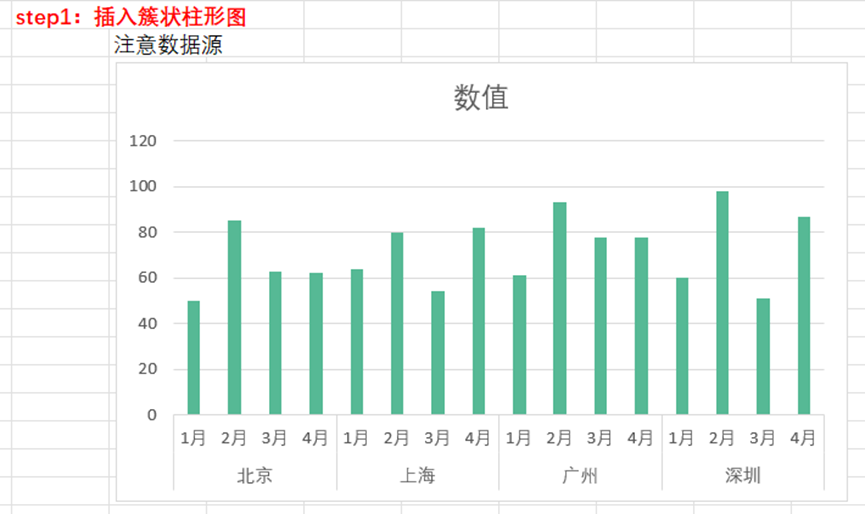

step1：插入簇状柱形图。
Step2：微调，去掉网格线。这种从图形上可以看到很明显的横向分割痕迹。

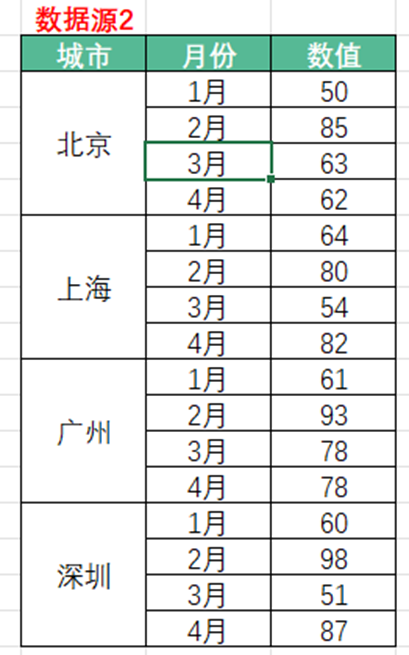

数据源2
第二种数据源，是带有合并单元格的可整理成数据透视表形式的数据源。
step1：插入簇状柱形图

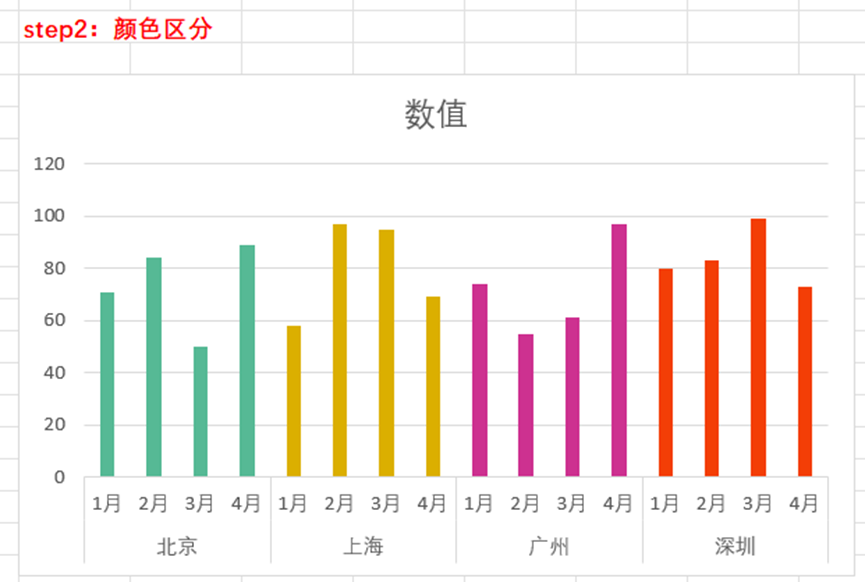

step2：颜色区分。如果觉得分割的不明显，可以手动设置每个分割区域的填充颜色。
结果：

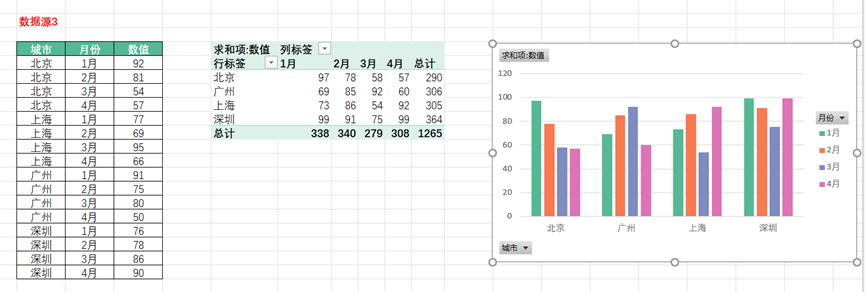

数据源3

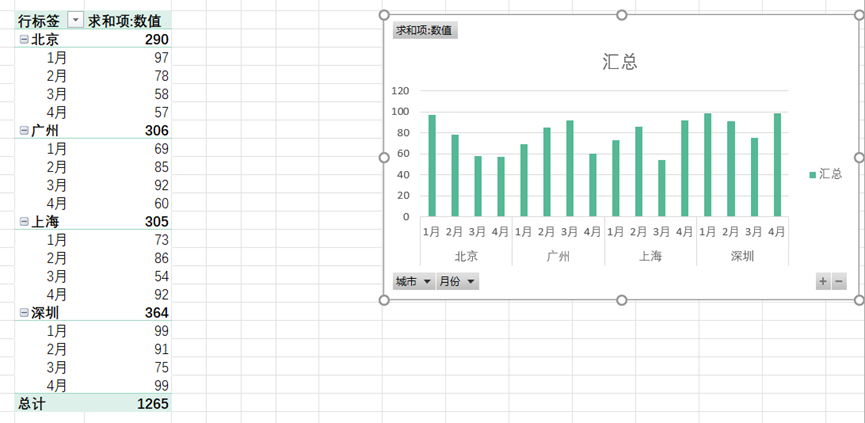

这类数据是很规范的可以进行透视的数据，那我们就直接对原数据插入数据透视表，行标签为城市，列标签为月份，就可以变成第一种数据源的形式，再插入透视图，即可得到同第一种数据源图表一样的横向分割的柱形图。
同样地，也可以把数据透视表做成城市、月份均为行标签的第二类数据源的格式，再插入数据透视图，就做出了相应的效果图。
NO.3 纵向分割
纵向分割，就是在纵轴上进行分割。
带系列线的纵向分割

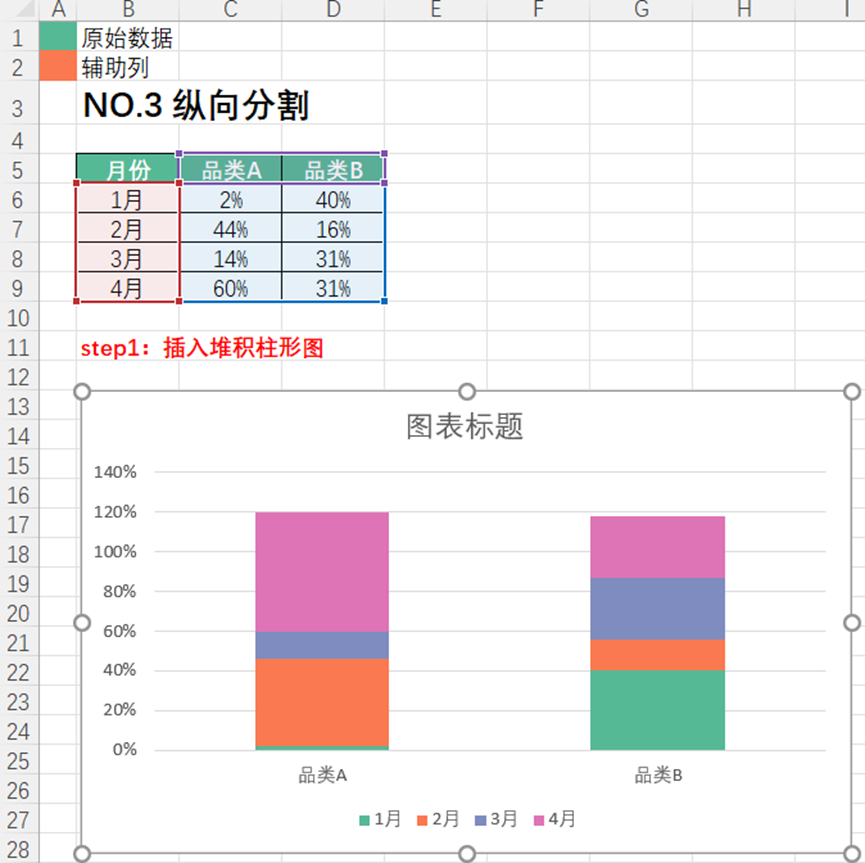

step1：插入堆积柱形图

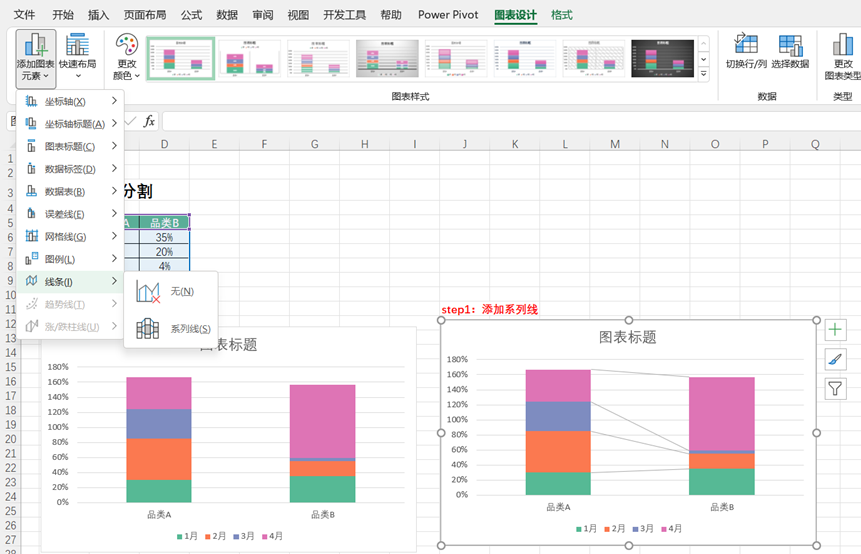

Step2：添加系列线。在图表设计选项卡种，选择添加图表元素——线条——系列线。
结果：
多层柱形

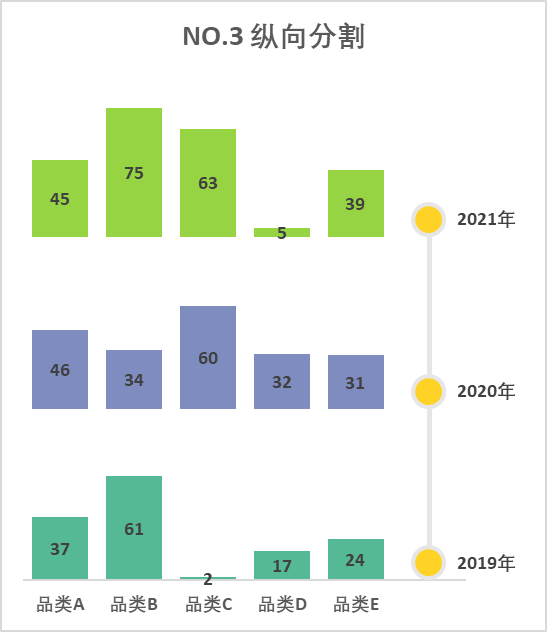

纵向分割的另一个例子，是这种纵向分割的多层柱形图，下面我们重点讲解多层柱形图的做法。

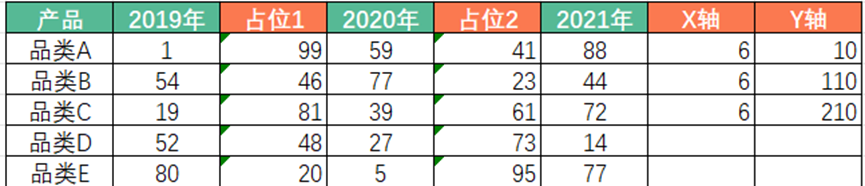

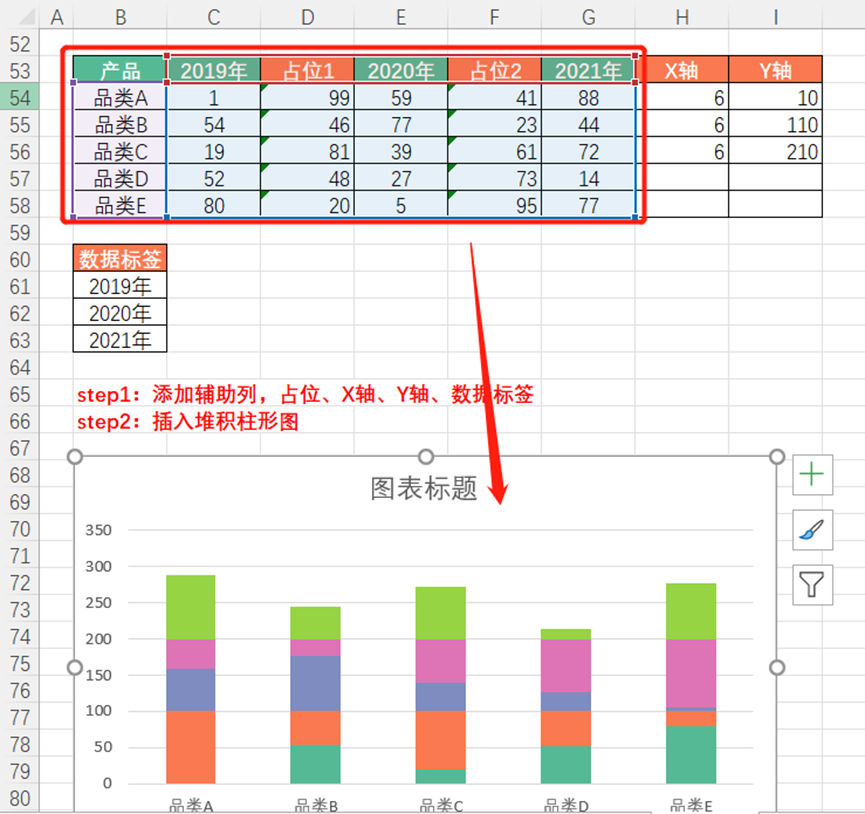

Step1：添加辅助列，包括占位、X轴、Y轴、数据标签。
这里观察到每年的数据最大不超过100，那么占位的数据可以用100-当前数据。X轴和Y轴的辅助列是用来做最后的年份标签的。X轴数据为6，是因为X轴从品类A到品类E是5个计数单位，第6个计数单位刚好就可以给到年份了。Y轴的数据则可以根据具体数值来填。
step2：插入堆积柱形图。对年份数据和两个占位数据辅助列插入堆积柱形图。

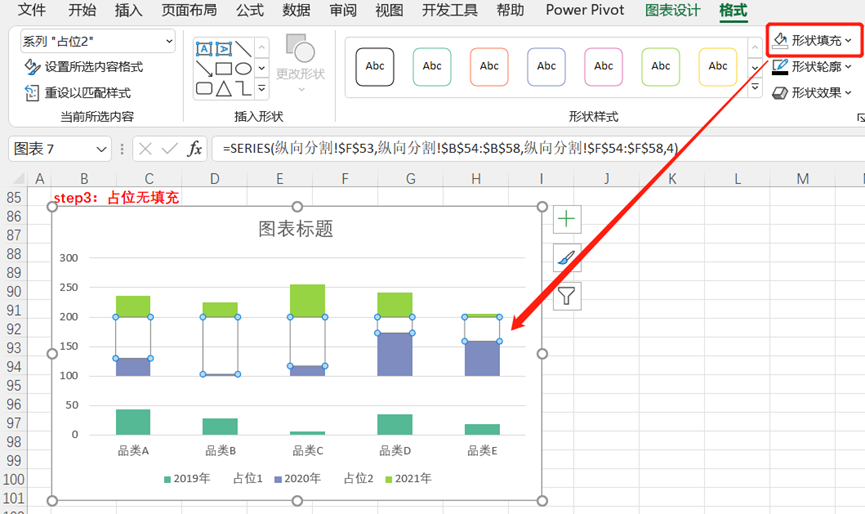

step3：占位无填充。对于两个占位辅助列数据，我们设置为无填充。

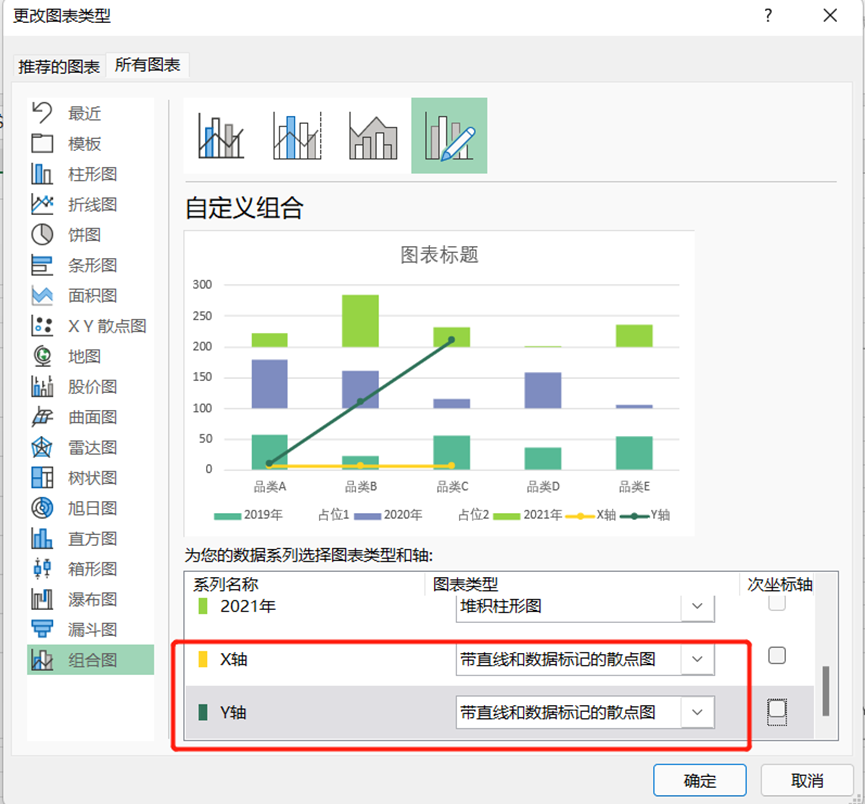

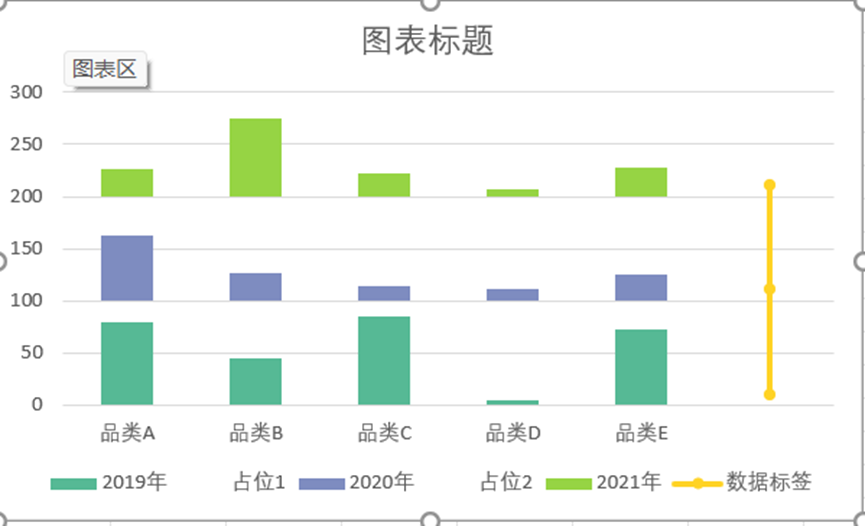

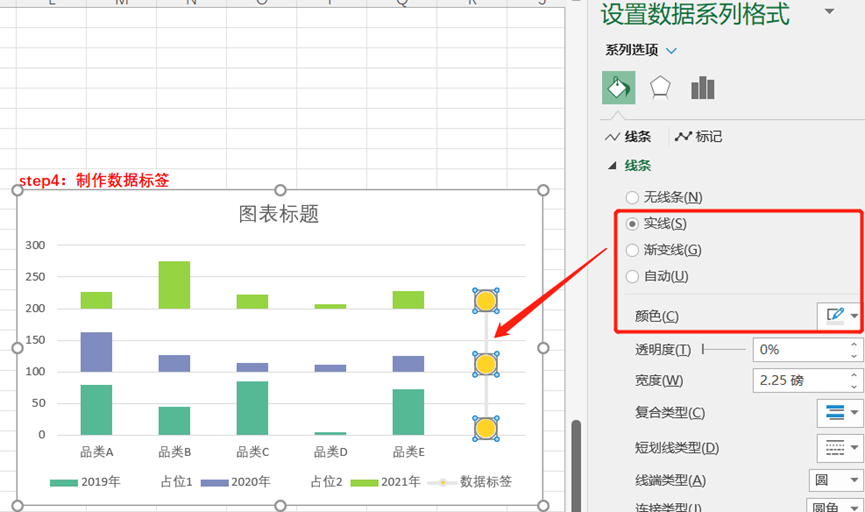

step4：制作数据标签。将X轴、Y轴插入到图表种去，更改图表类型，将X轴、Y轴改为带直线和数据标记的散点图。

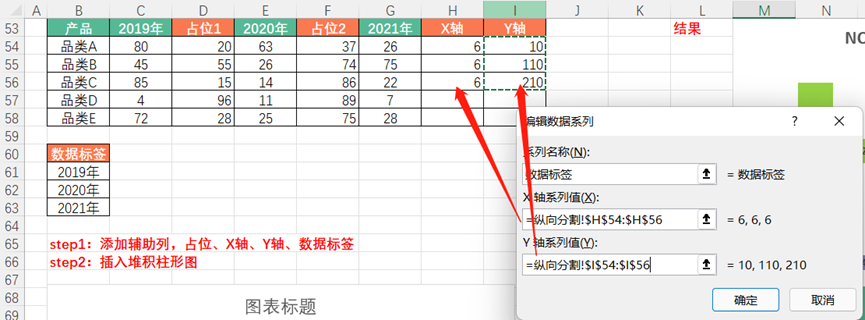

接着，右键点击图表，选择数据，在X轴中，将X轴系列值改为辅助列的X轴值，将Y轴系列值改为辅助列的Y轴值。
把Y轴删掉，得到下图结果。

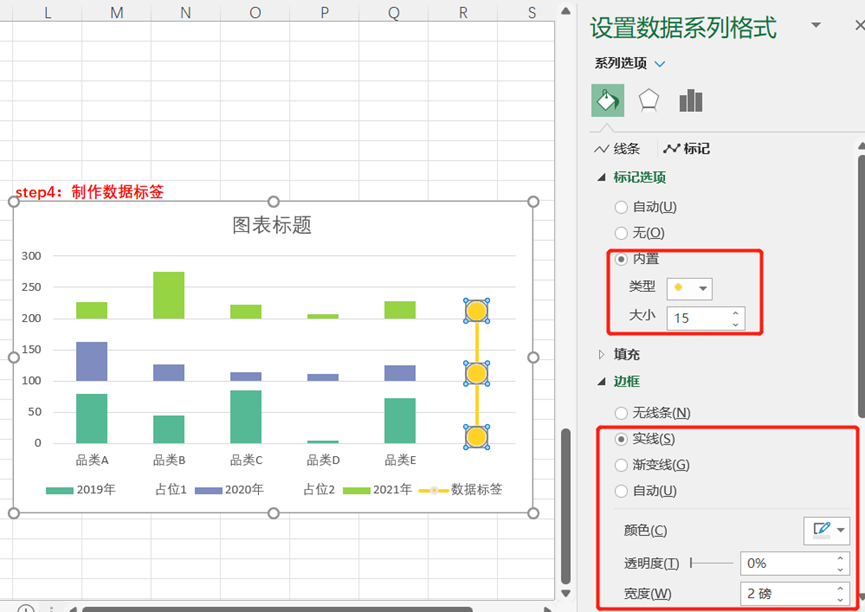

点击散点图的点，设置数据系列格式，在标记处，将标记选项更改为内置，15大小，边框为灰色，宽度2磅。
将线条也设置为灰色。

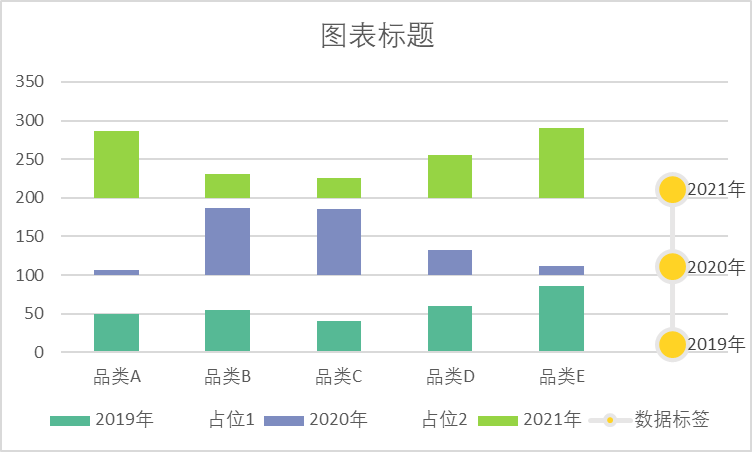

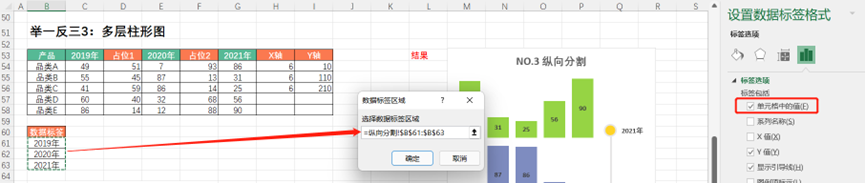

点击散点，右键添加数据标签，勾选单元格中的值，将前面做好的数据标签辅助列的值选中即可。

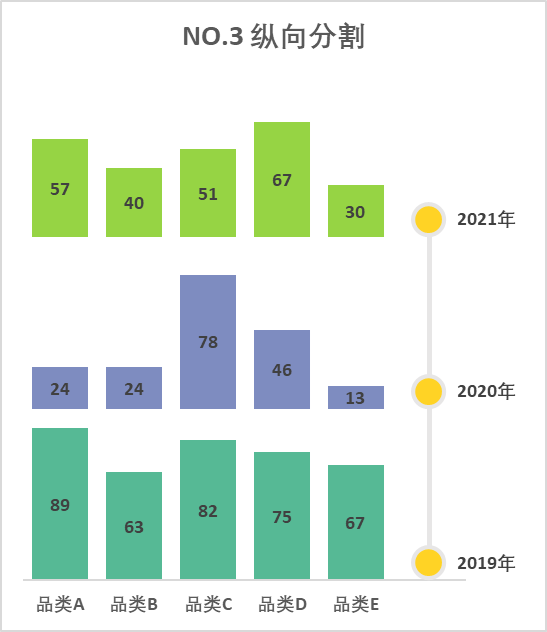

step5：调整 柱形图的间隙宽度调整为40%，删掉图例、网格线，添加柱形图的数据标签，就得到了如下的多层柱形图了。
今天的这一个分割的思路制作7种变形柱形图，你学会了吗？
