哈喽大家好呀，我是可乐。
之前分享了2个思路制作14种变形条形图的：
今天来讲变形条形图的制作，1个分割的思路即可学会。

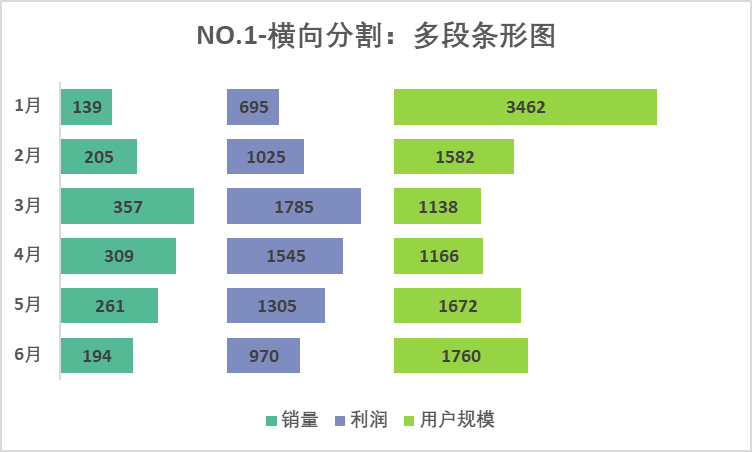

NO.1-横向分割：多段条形图
首先是横向分割，也就是在横坐标上形成多段式分割的效果。

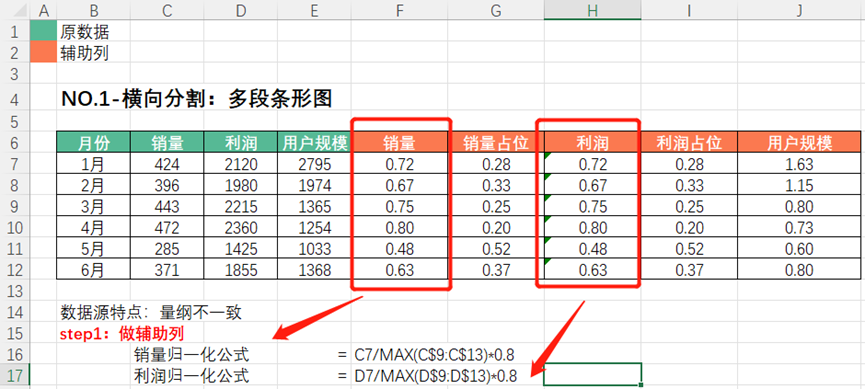

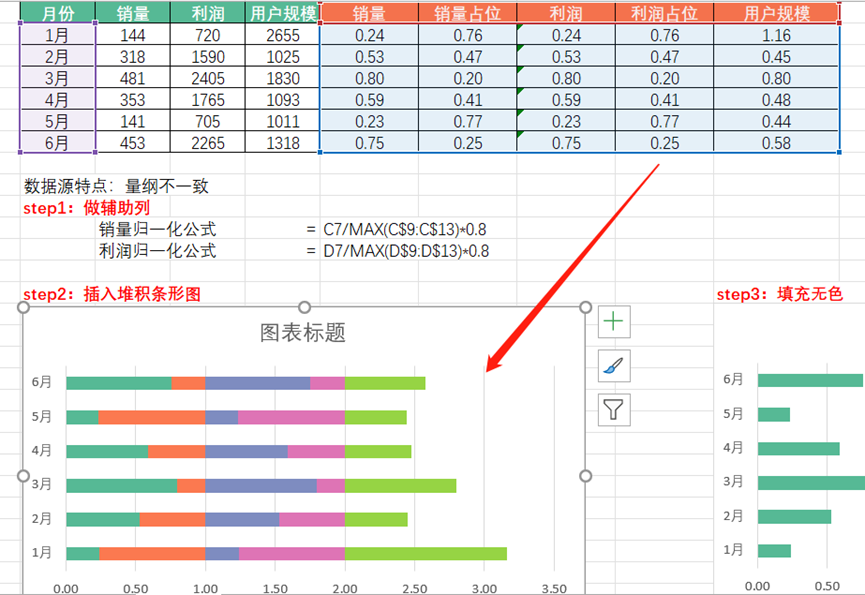

step1：做辅助列
前面我们将多层柱形图，也讲过分割的思路，其实差不多，只是之前柱形图的分割，它的量纲是一致的，比如都是某公司某年的产量，今天这个多段条形图，我们来讲一个量纲不一致的情况，比如销量、利润、用户规模，单位不同且差异较大，该如何分割。
对于量纲不同，还想要画在同一个图表中去，我们想到的第一个方法就是归一化。把销量和利润分别归一化，同时进行辅助列占位数据的制作，对销量占位，即1-销量归一化后的数据。
step2：插入堆积条形图
对月份、销量、利润归一化的数据及它们的占位数据插入堆积条形图

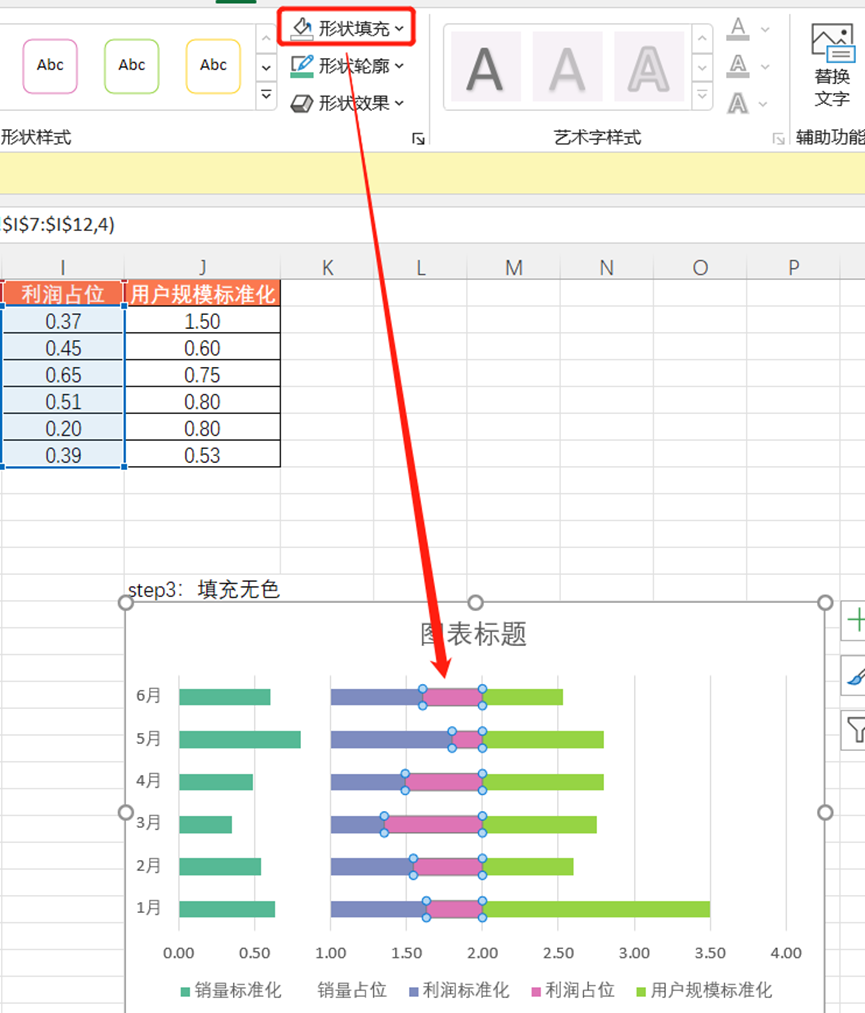

step3：填充无色。
对占位数据所在的条填充为无色。

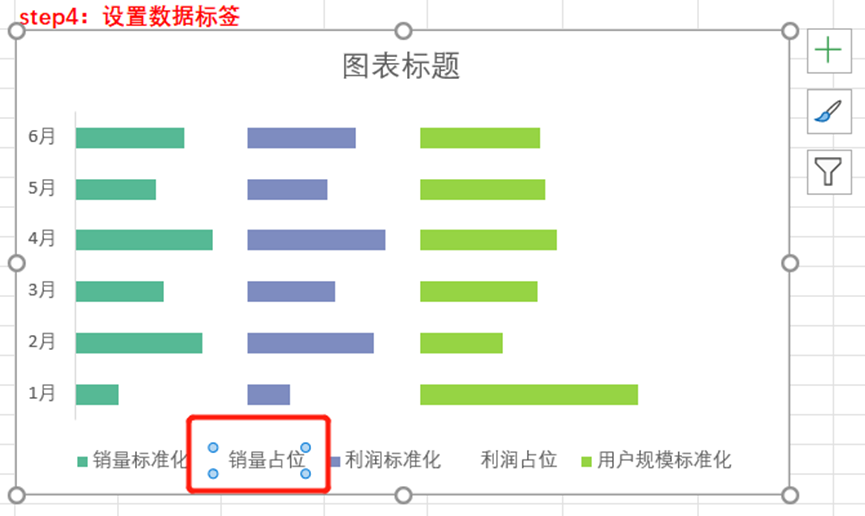

step4：设置数据标签
双击即可选中占位数据的图例，delete删除即可。
同时要添加数据标签，可以选择为单元格种的，设置好间隙宽度为40%，微调后结果：

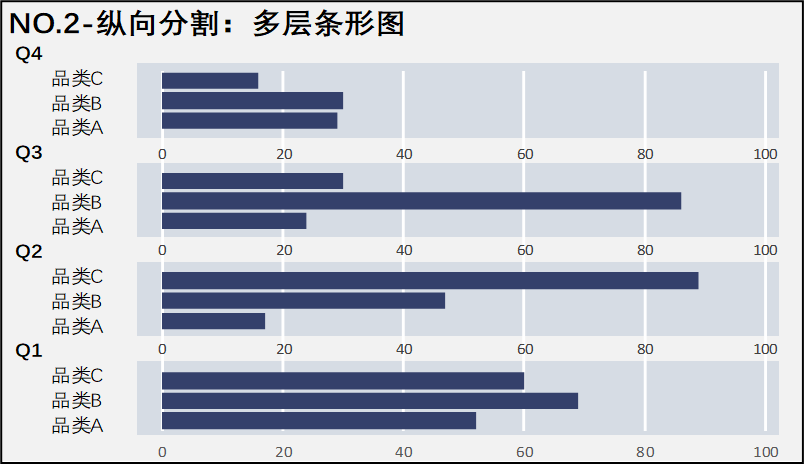

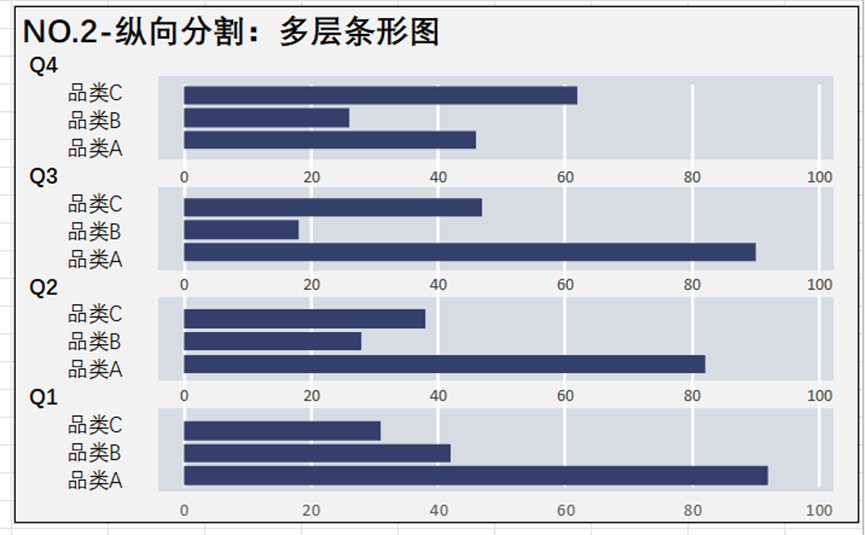

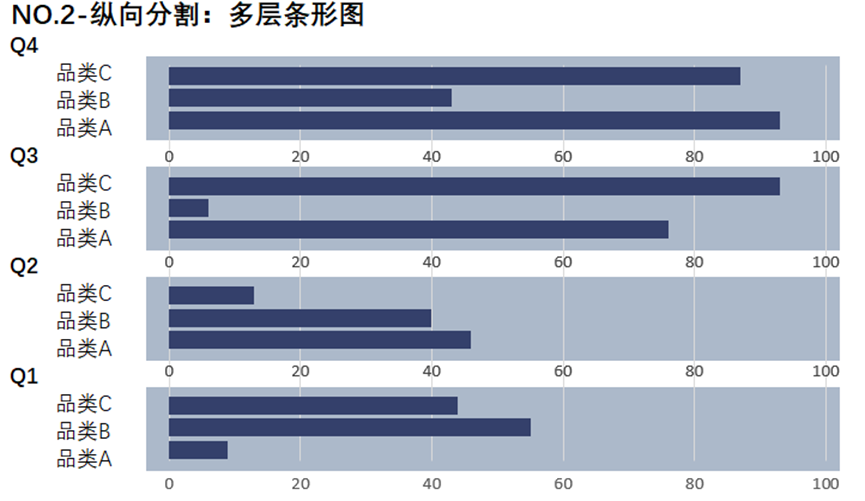

NO.2-纵向分割：多层条形图
和纵向分割的多层柱形图一样，条形图也可以在纵轴上实现多层分割的效果，可以用来做同期数据的类别对比，比如下图对品类ABC在不同季度的销量对比。

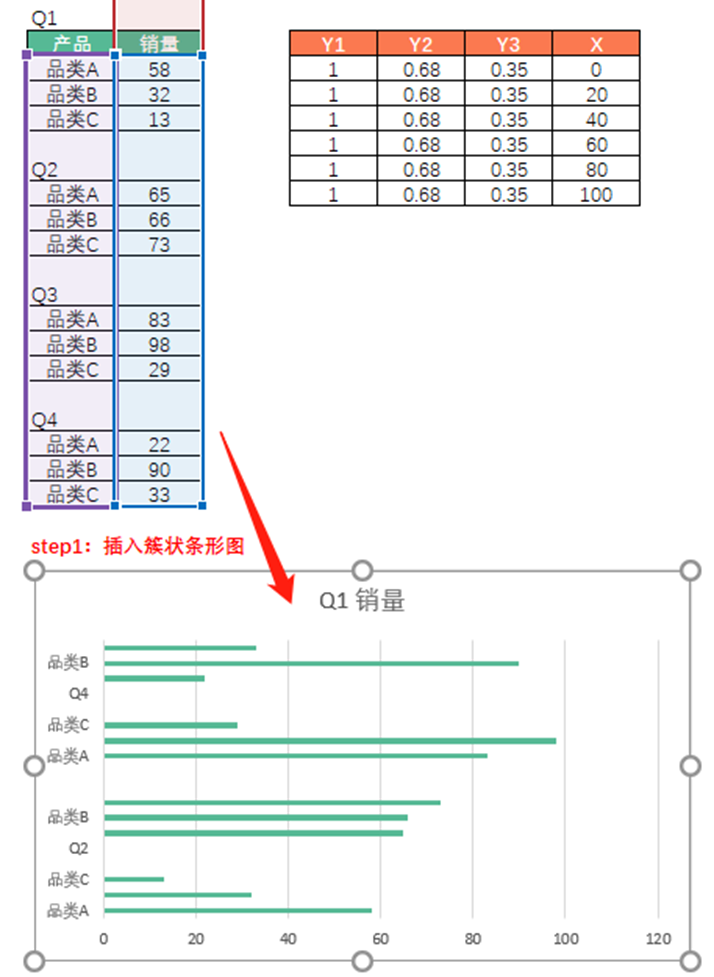

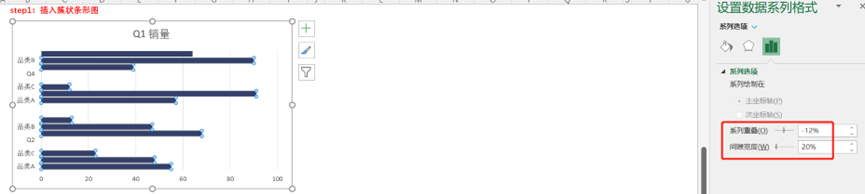

step1：插入簇状条形图
直接对数据所在区域插入簇状条形图，大概轮廓就出来了。
改一下条的填充颜色，同时右键设置数据系列格式中，将系列重叠设为-12%，间隙宽度20%。

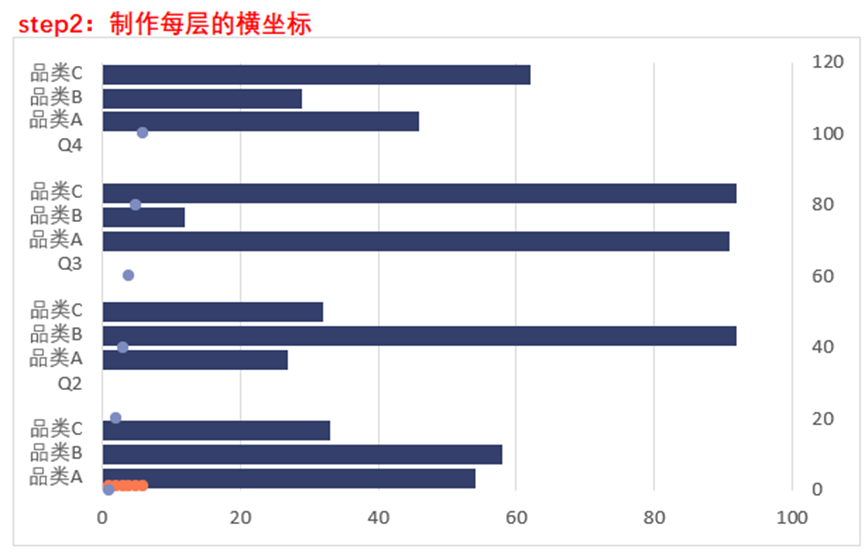

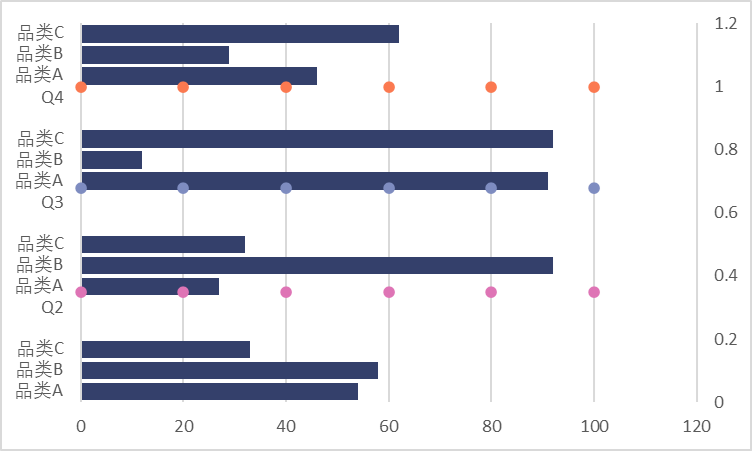

step2：制作每层的横坐标。

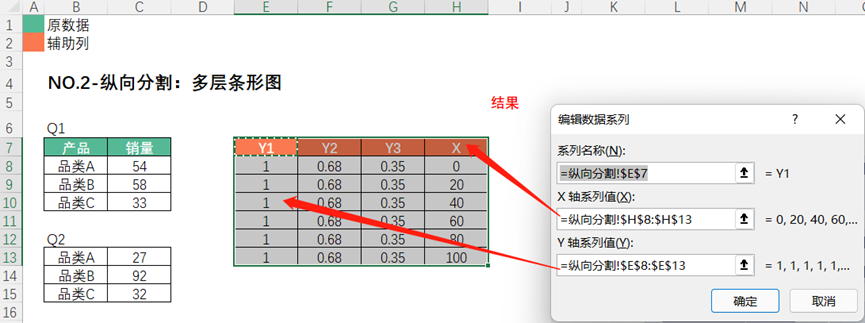

将Y1和X区域数据插入进图表中，更改图表类型为散点图。
同时右键选择数据，分别选择X和Y1的数据。
就得到了第一层条形图的横坐标。
对Y2/Y3同样作此操作。

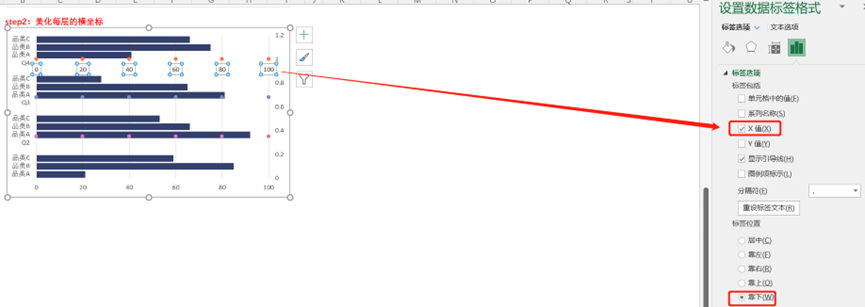

数据数据标签格式中，将标签勾选为X值，同时标签位置设置靠下

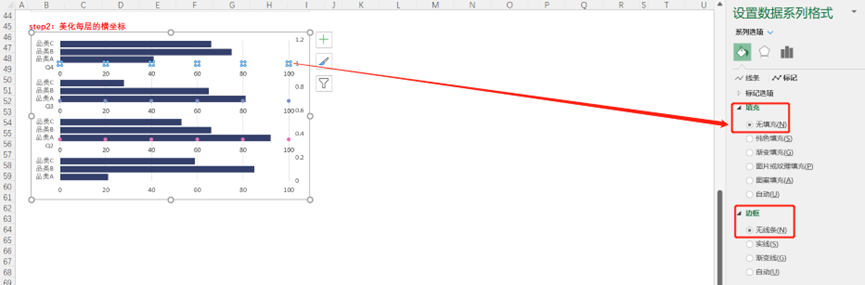

并且在设置数据系列格式中，将散点设置为无填充，无线条边框。

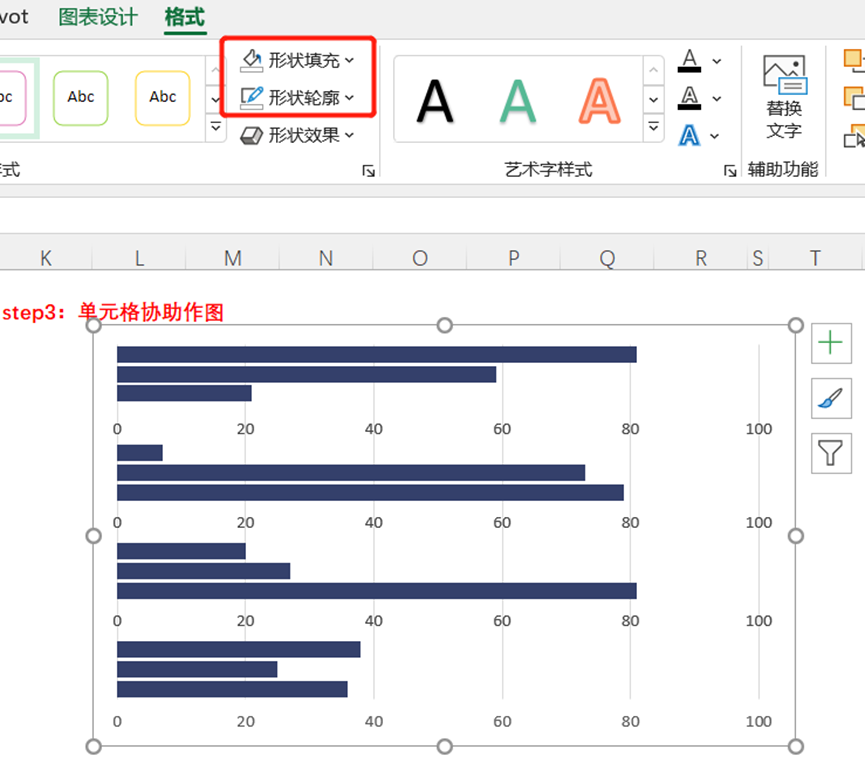

step3：单元格协助作图
将绘图区调整成无填充、无轮廓的样式。
选中要填充颜色的单元格，填充为蓝色，这里可以用shift+方向键调节更方便。
在旁边的单元格中填入图例和图表标题。
将区域其他颜色填充为灰色

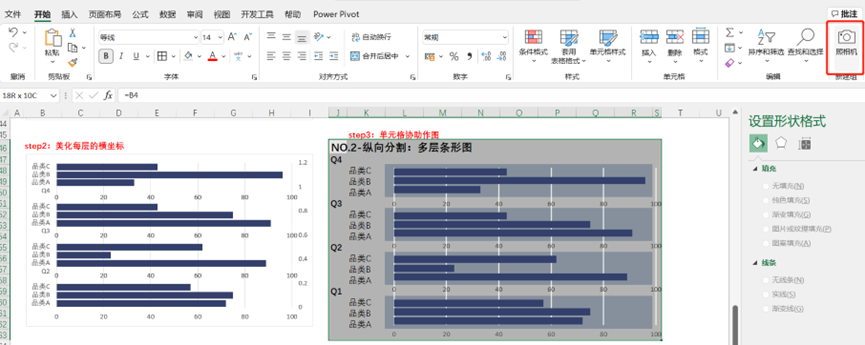

最重要的一步，使用照相机复制图表。

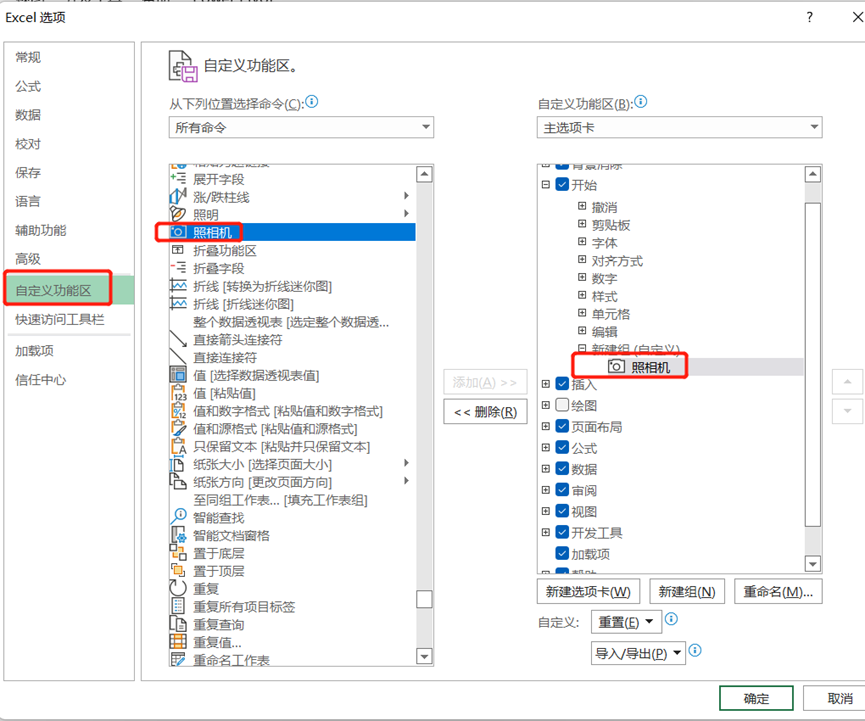

首先，Excel默认是没有照相机功能的，需要手动添加，在文件——选项——自定义功能区中，找到照相机的功能，添加。
选中图表所在区域，单机照相机，会出现十字光标。
将十字光标单击定位到想要的位置，就会出现与原作图区域一模一样的格式，并且还会随着原作图区域的改变而改变。照相机的功能主要用在不是单一图表绘制时，比如这里用到了单元格协助作图，就需要照相机的功能。

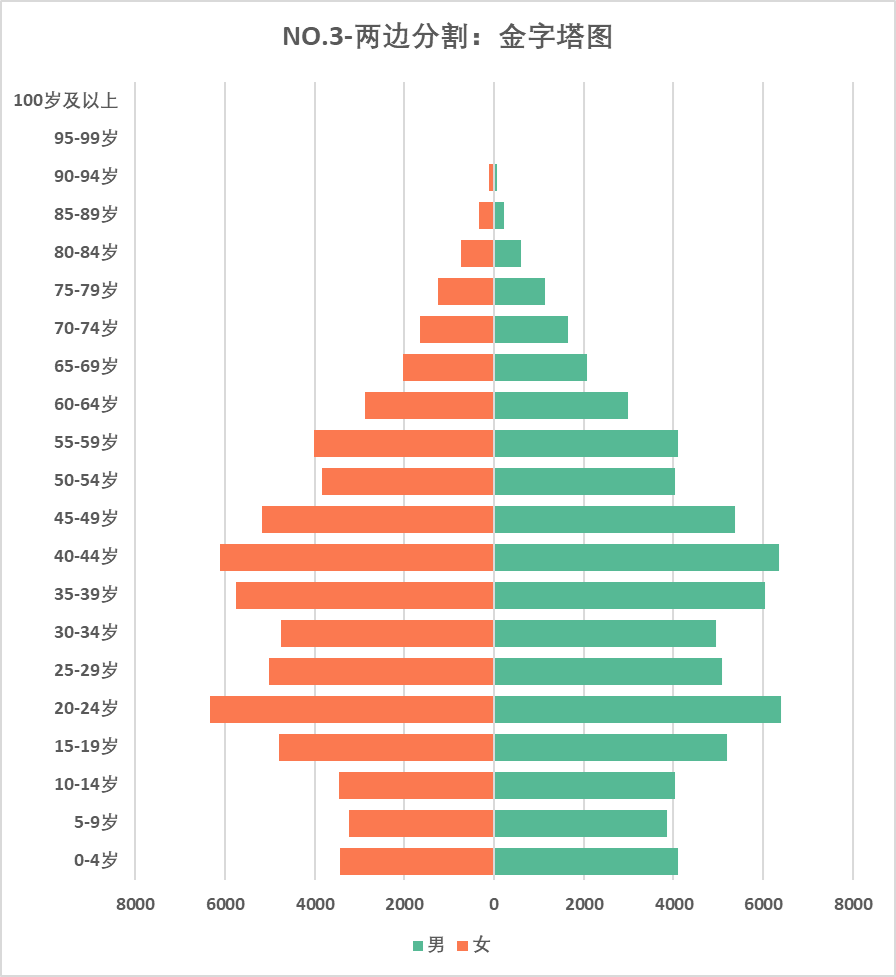

NO.3-两边分割：金字塔图

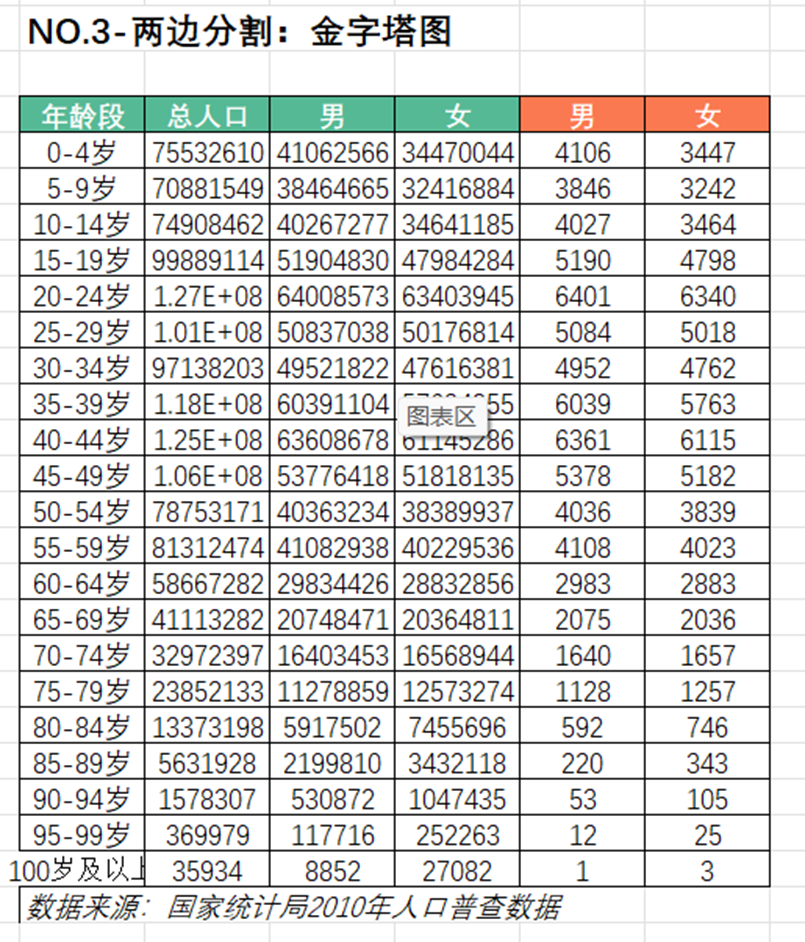

制作分年龄段的男女人口数量的条形图，图形分布在两边，又叫人口金字塔图。
Step1：插入簇状条形图
先把男女人口数据分别除以10000，方便后面画图。
接着对年龄段和辅助列数据插入簇状条形图

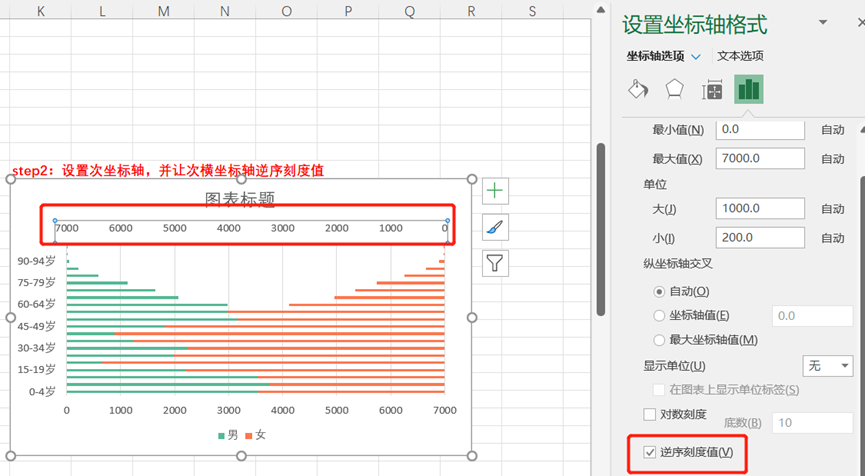

step2：设置次坐标轴，并让次横坐标轴逆序刻度值

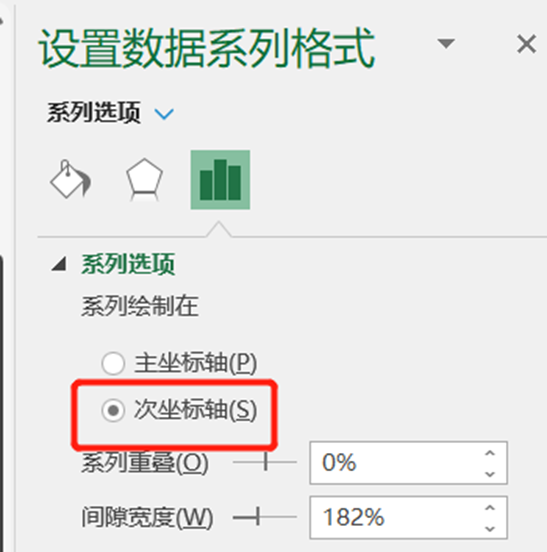

点击其中的一条，选择次坐标轴。
点击次横坐标轴，勾选中逆序刻度值，金字塔状初现。

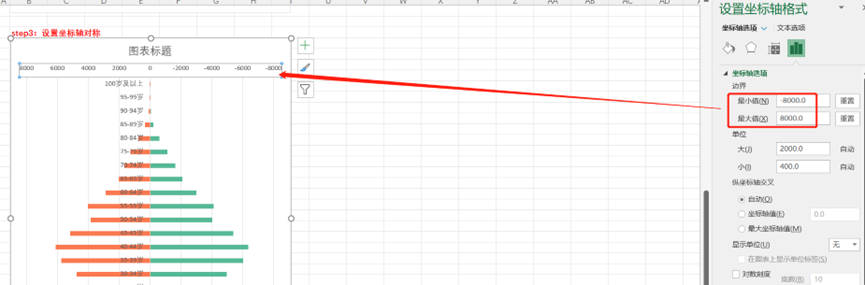

step3：设置坐标轴对称。
这一步很关键，能不能呈现两边分割的金字塔，就看这一步。我们点击次横坐标轴，在右边的设置坐标轴格式中边界最小值最大值分别设置为-8000，8000。具体数值可以自己调整，但一定要正负对称。
主横坐标轴同样如此设置
step4：坐标轴的负坐标显示为正值。
这一步是美化的步骤了，隐藏掉次横坐标轴，调整间隙宽度，同时将坐标轴的负值显示为正值。
单击横坐标轴，在设置坐标轴格式的选项中，将数据的类别改为自定义，类型填写为0;0，即可让坐标轴的负值显示为正值。
结果：

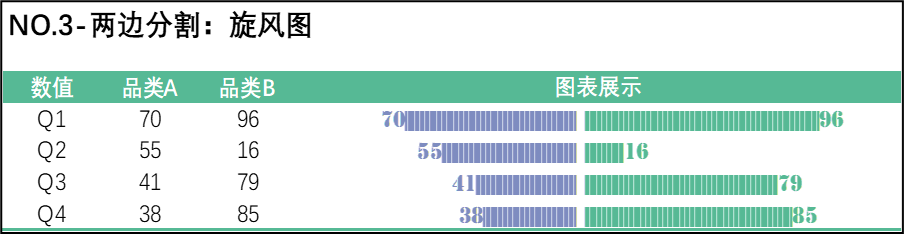

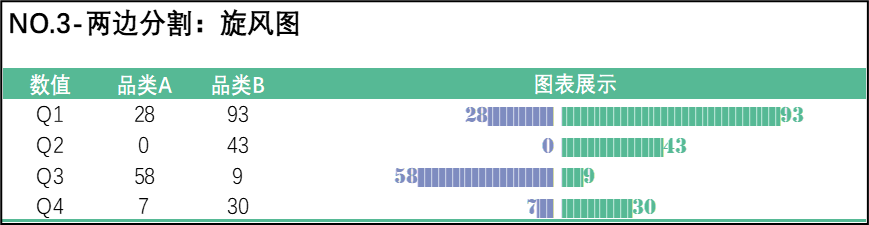

NO.3-两边分割：旋风图
用REPT函数做这种两边分割的旋风图。

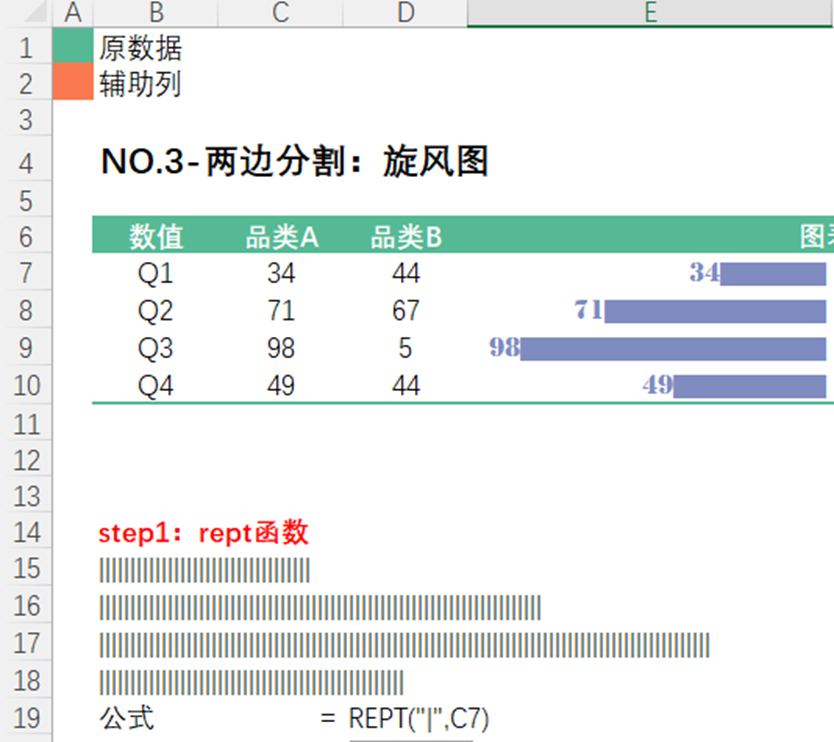

step1：rept函数。
第一个参数是要重复的文本，这里用“|“来重复，第二个参数是文本重复的次数，选择相应数值就可以重复多次了。

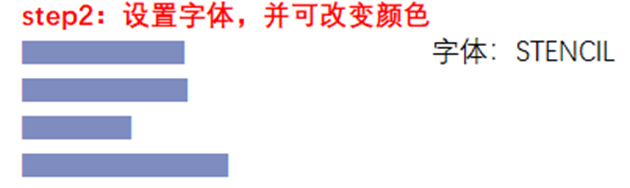

step2：设置字体，并可改变颜色。
直接用REPT函数写出来的条是这种竖条状，通过改变字体和颜色，可以让它变成类似条形图的状态。

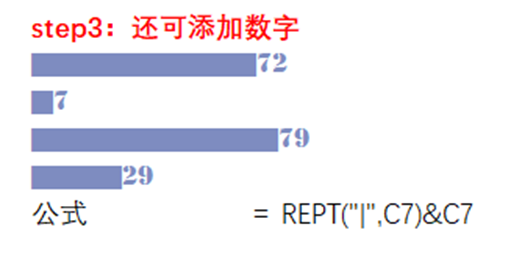

step3：还可添加数字。
模仿条形图的数据标签，在REPT公式后添加数字。

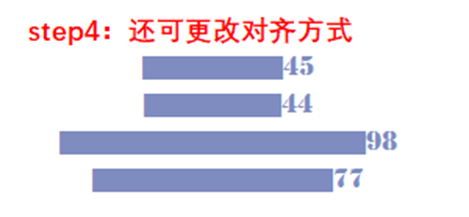

step4：还可更改对齐方式。
同样地，还可以更改对齐方式，居中则产生漏斗图的效果。
结果：
今天关于Excel可视化，变形条形图的分享就到这里了，觉得不错的小伙伴点个3连，谢谢支持了。
