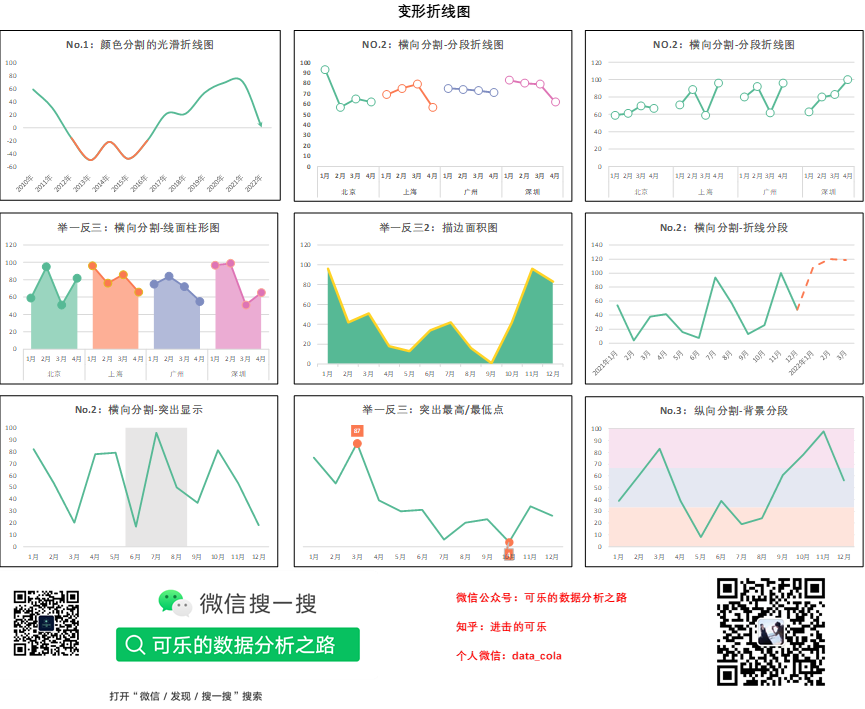

今天带来变形折线图的制作方法和技巧，包括颜色分割、分段、面积图等。主要还是3种思路，即颜色分割、横向分割、纵向分割。
如果你有看我前面关于变形柱形图、条形图的文章，就能够了解，其实这种作图的思路都大差不差了，明确思路，举一反三，还愁做不出好看的图表吗？
NO.1 颜色分割
通过颜色区分正负值、且折线光滑的折线图。颜色分割很好理解，就是做辅助列，重点在如何做光滑的折线图。

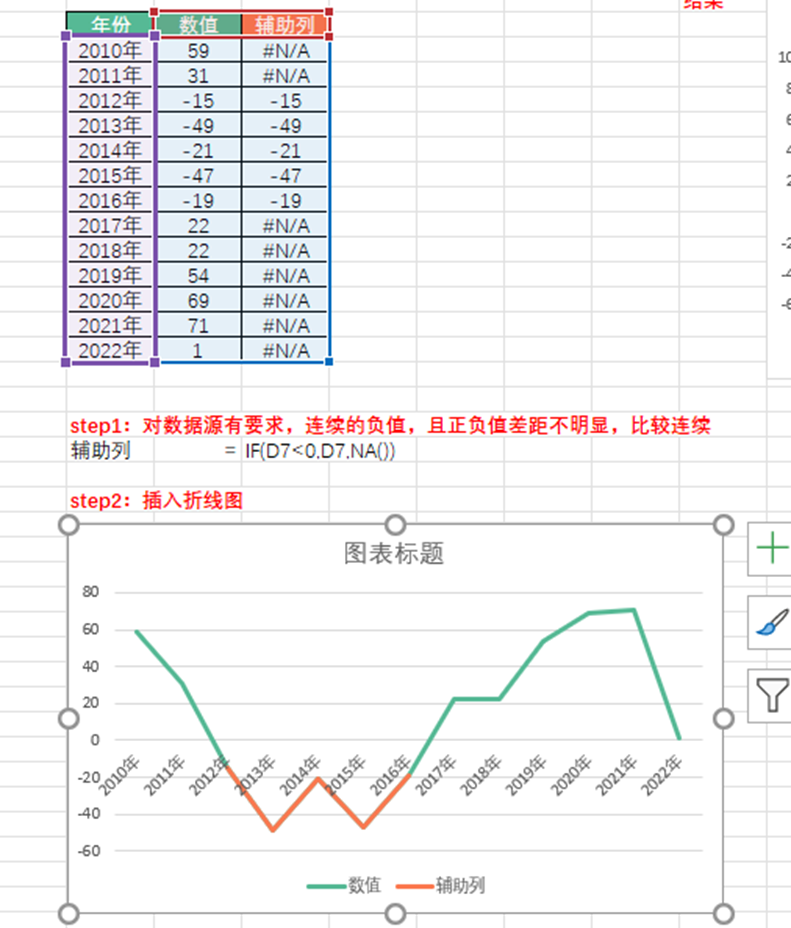

step1：对数据源有要求
最后如要做出这种效果的图，其实对数据源是有要求的，需要连续的负值，且正负值差距不明显。

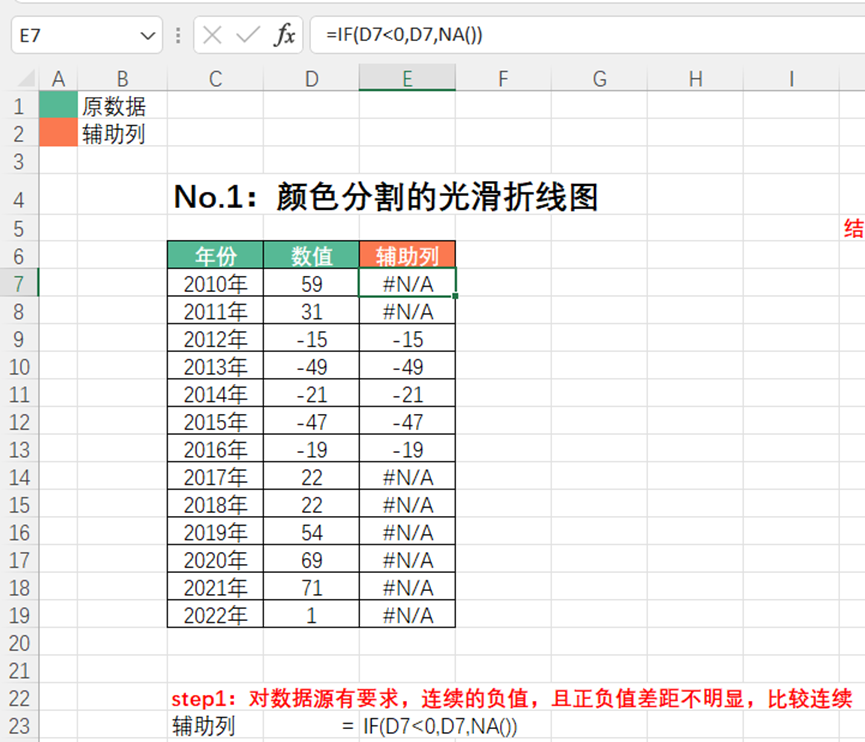

做一列辅助列，数值为负则显示当前负值，数值为正则显示#NA。

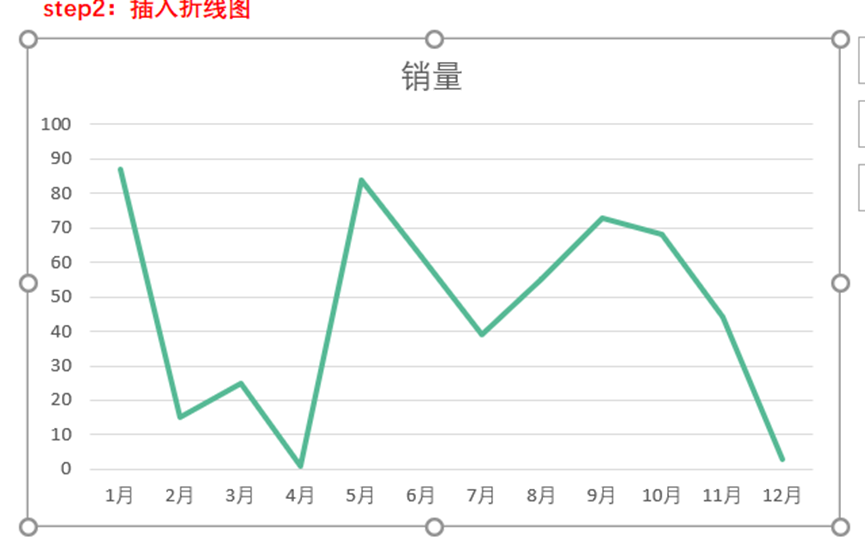

step2：插入折线图对整个表所在区域插入一个折线图，就可以看到颜色区分开的效果了。

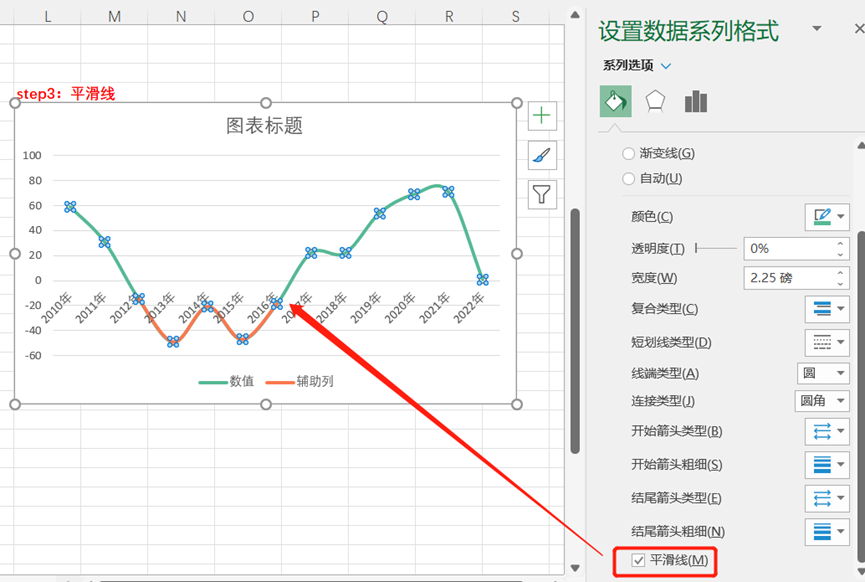

step3：平滑线点击绿色的线，在设置数据系列格式中，选择 平滑线，黄色的线同样也这样设置。这样整个线条都平滑了。
step4：坐标、网格线、箭头 做一些微调，去掉网格线，点击横坐标，把标签的位置选为低。

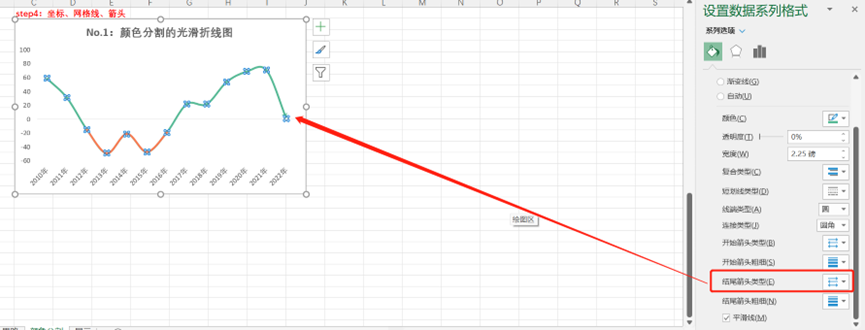

还可以给曲线最后加一个箭头，在箭头结尾类型里可以选择。
结果：
NO.2 横向分割
01 分段折线图
想要做这种横向分割的折线图，思路和横向分割柱形图的思路差不多，先在数据源上下功夫。
第一种数据源的形式就是我们做横向分割柱形图的数据源，自带空行，就可以起到分割的效果。

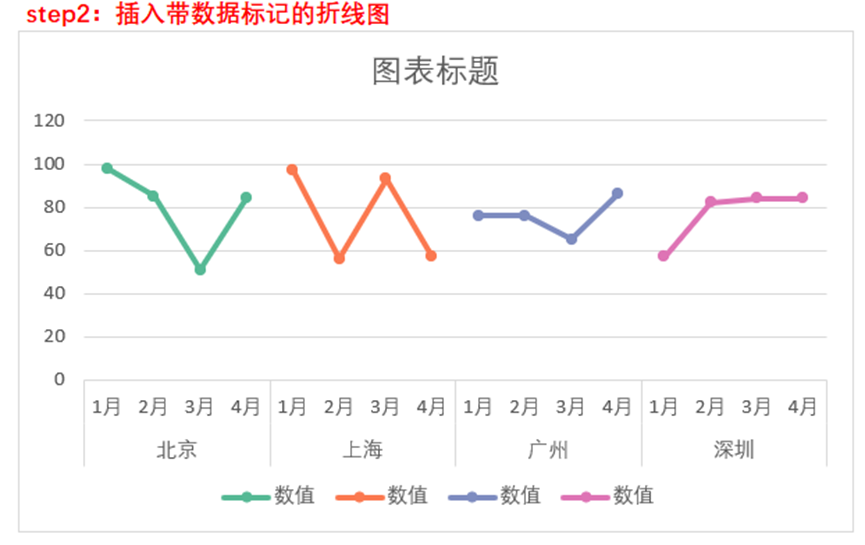

step2：插入带数据标记的折线图对数据源插入折线图即可。

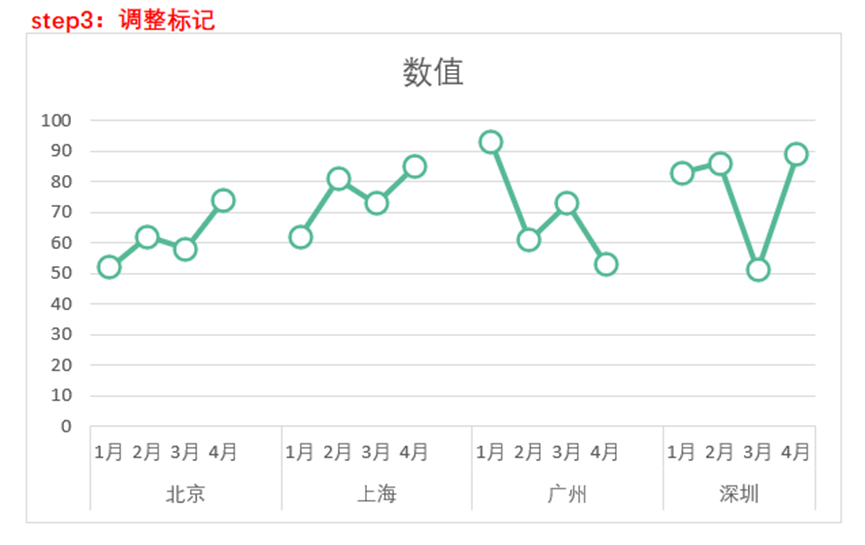

step3：调整标记调整标记点的样式、大小和填充颜色。这种数据源形式作出的横向分割折线图只能是一种颜色的，要想区分颜色需要手动一个一个调整。

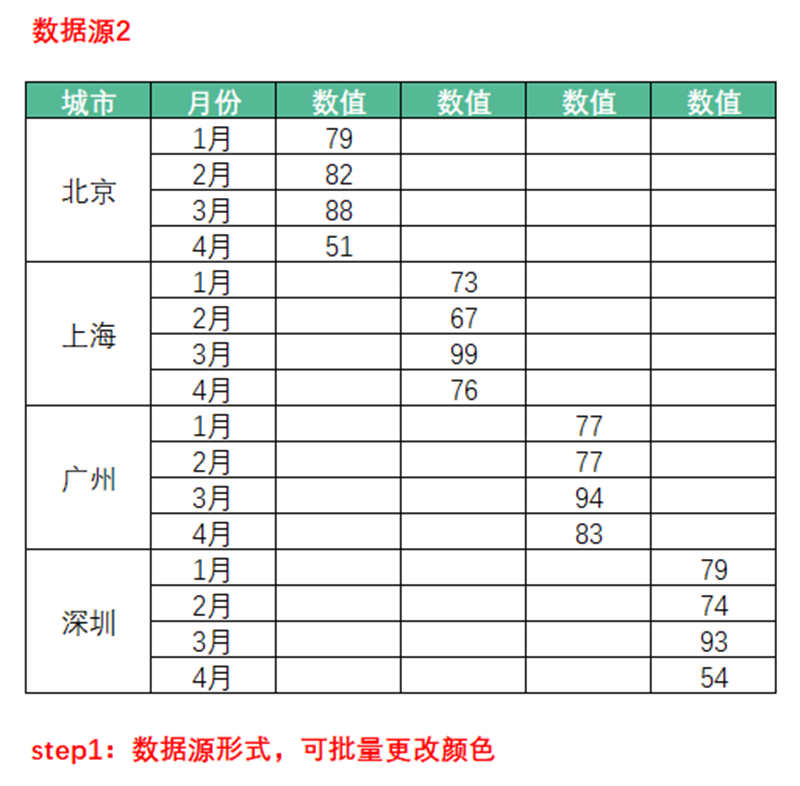

第二种数据源，我们调整成这种形式，就可以后续批量更改颜色了。

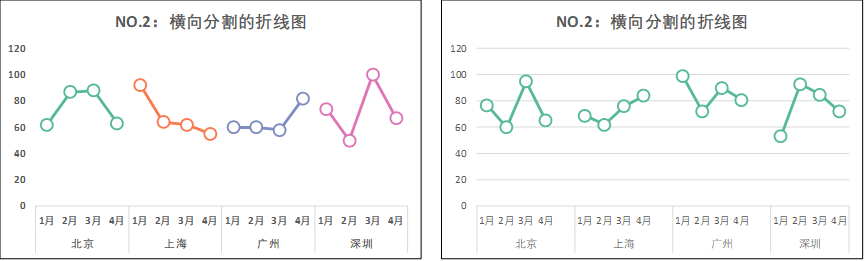

step2：插入带数据标记的折线图直接对数据源插入折线图，横向分割且颜色分类的折线图就完成，后面只需微调即可。

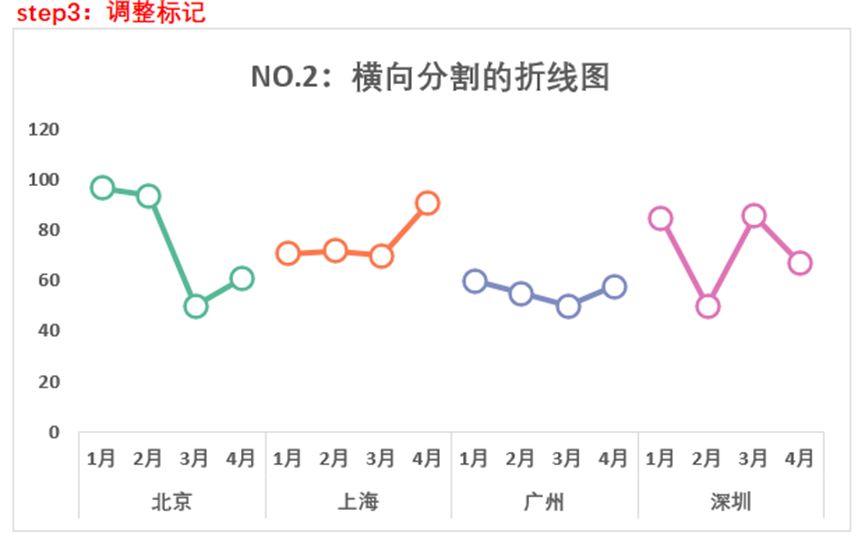

step3：调整标记

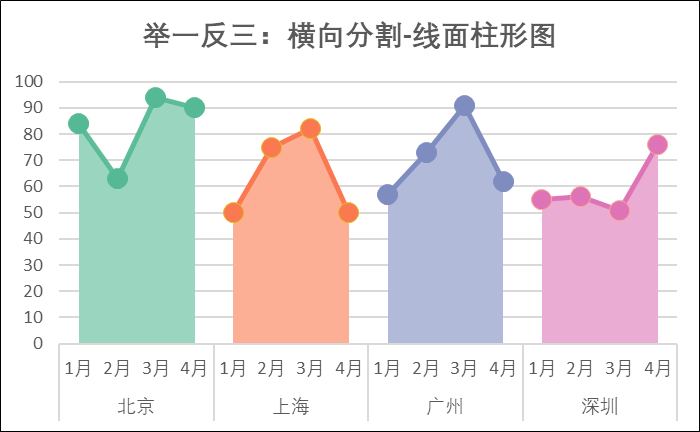

02 举一反三：线面柱形图
从上面的横向分割折线图，我们也可以举一反三地想到横向分割的线面柱形图。也非常简单，就是在折线图的基础上增加了面积图。

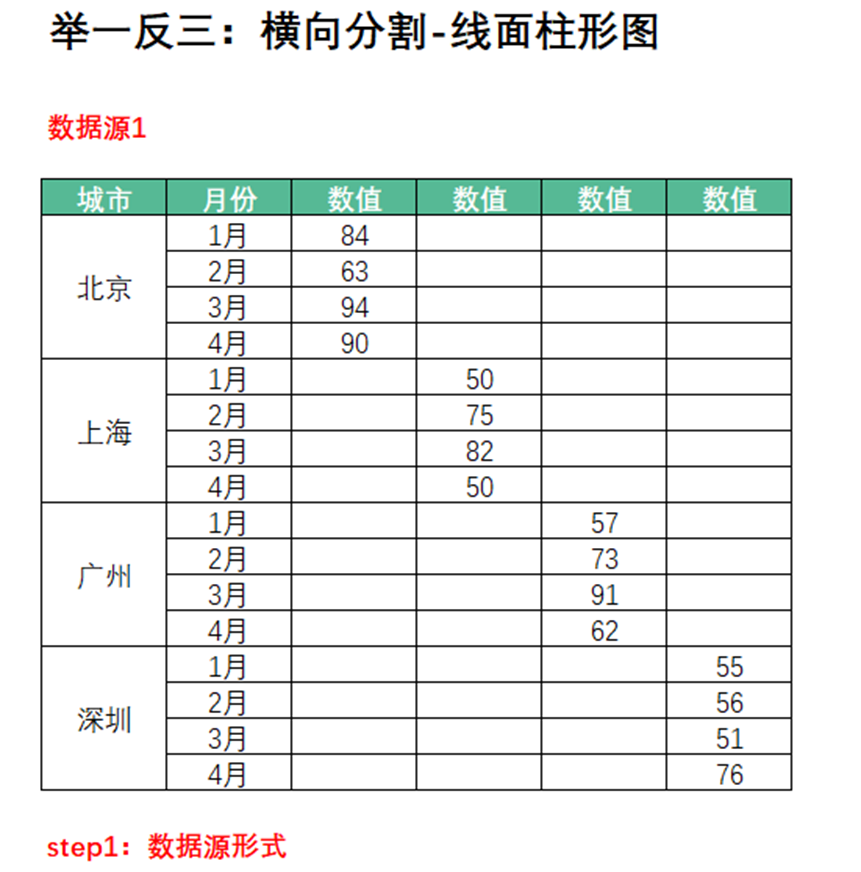

step1：数据源形式首先数据源的形式我们仍然采用上面的格式。
step2：插入折线图对其插入一个折线图，起到横向分割的效果。
step3：复制粘贴更改为面积图接着ctrl+C复制整个图表,ctrl+V粘贴过来，右键更改系列图表类型种，将后面粘贴过来的4哥系列全部改为面积图。
step4：微调再调整一下折线图的标记点、面积图的填充颜色就可以了。

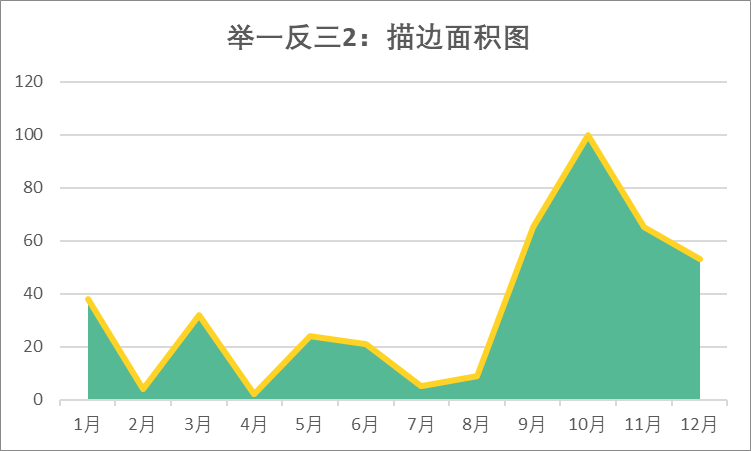

03 举一反三2：描边面积图
基于上述举一反三的线面柱形图，我们又可以联想到描边面积图，其实更好做了。
step1：插入面积图插入一个面积图

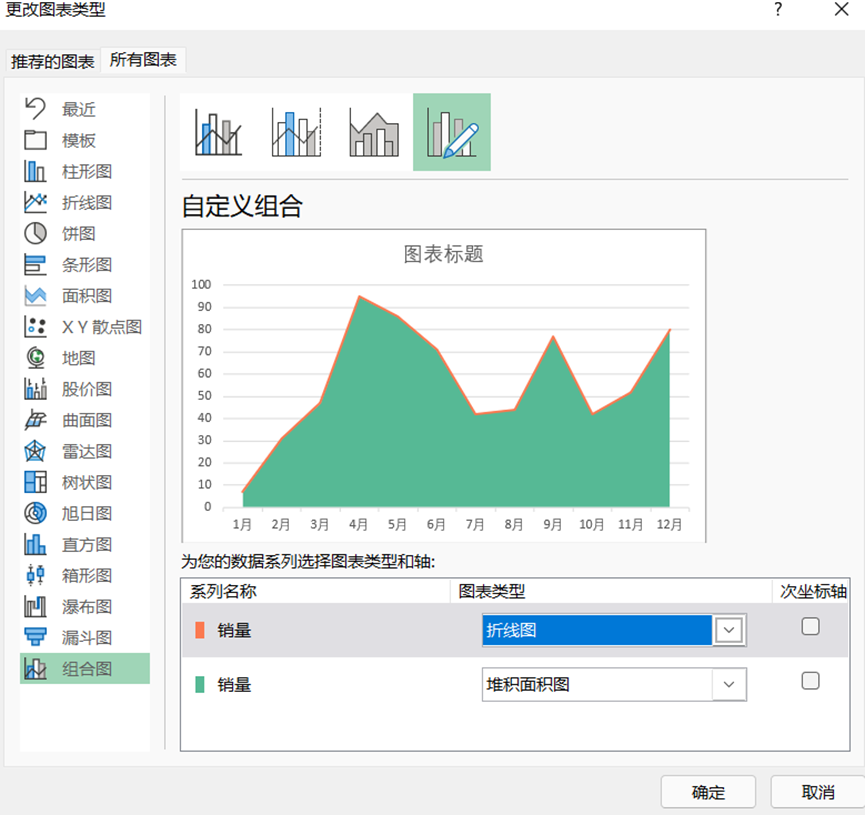

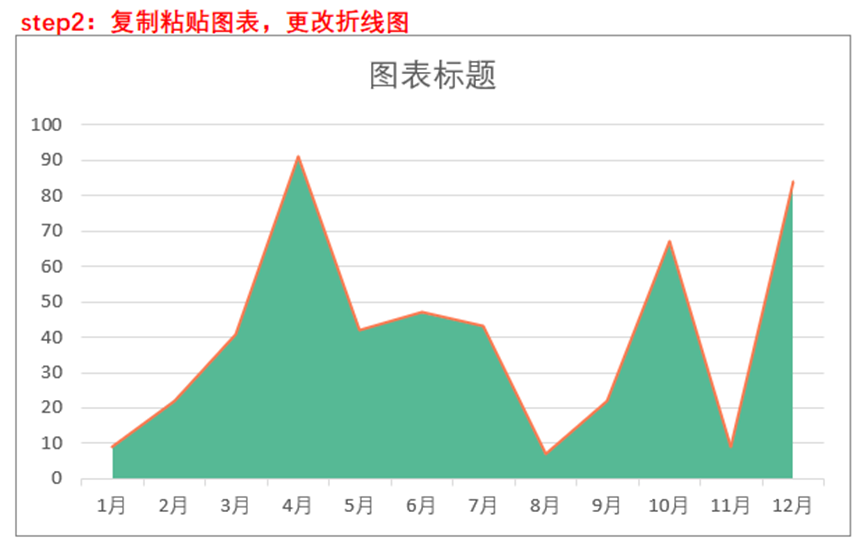

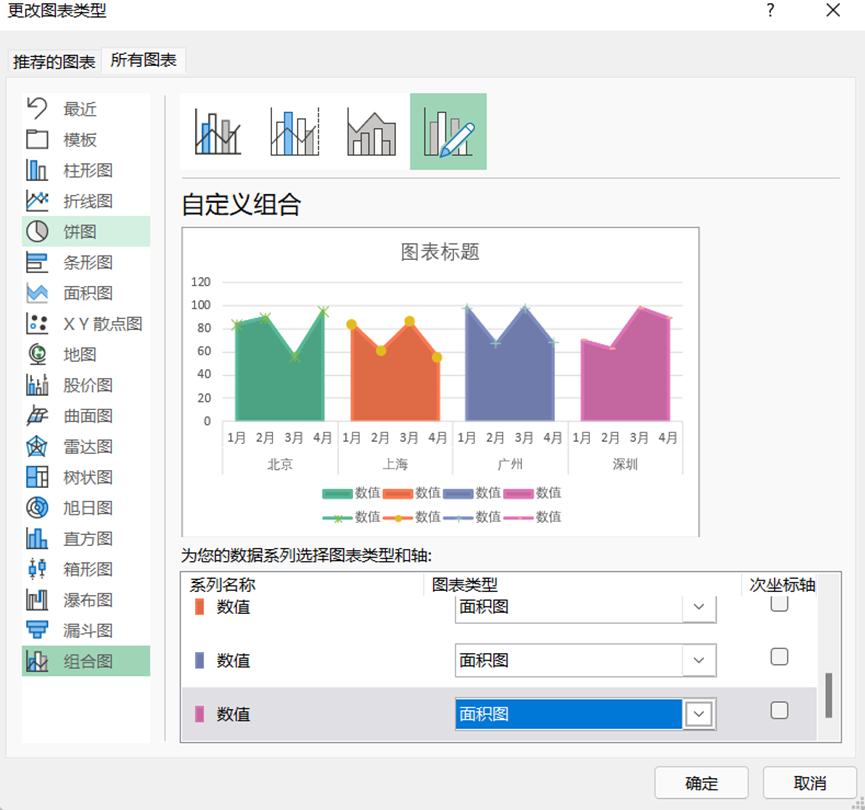

step2：复制粘贴图表，更改折线图接着ctrl+C复制整个图表,ctrl+V粘贴过来，右键更改系列图表类型种，将后面粘贴过来的系列改为折线图。
step3：微调调整线条粗细、颜色，即可得到这种描边面积图。
04 折线分段
制作这种一条折线分段的图，尤其是当要进行预测时，需要对预测部分用虚线表示。
step1：数据源错行插入，且首尾重复要进行虚线表示的数据源和原数据错行插入，且虚线数据的起始数据为原数据的结尾数据，否则制作出来的折线图不连贯。

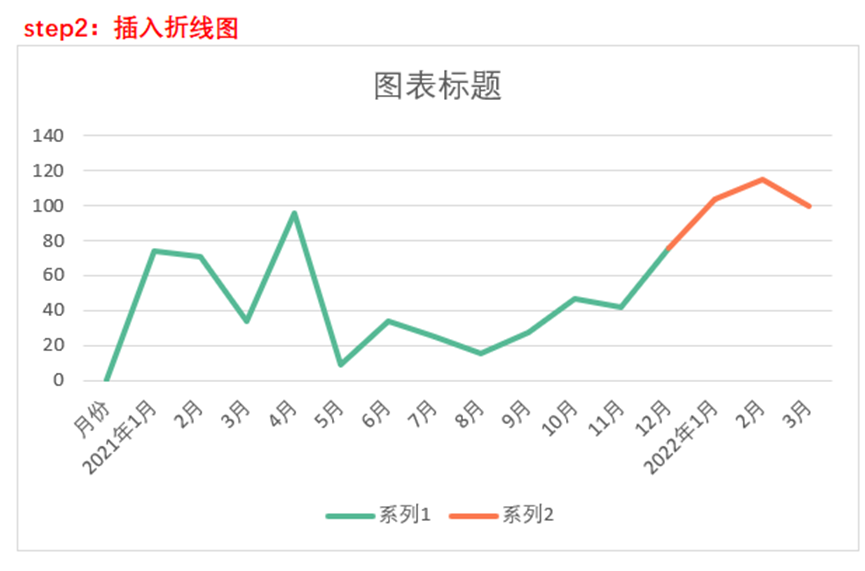

step2：插入折线图直接对数据插入一个折线图

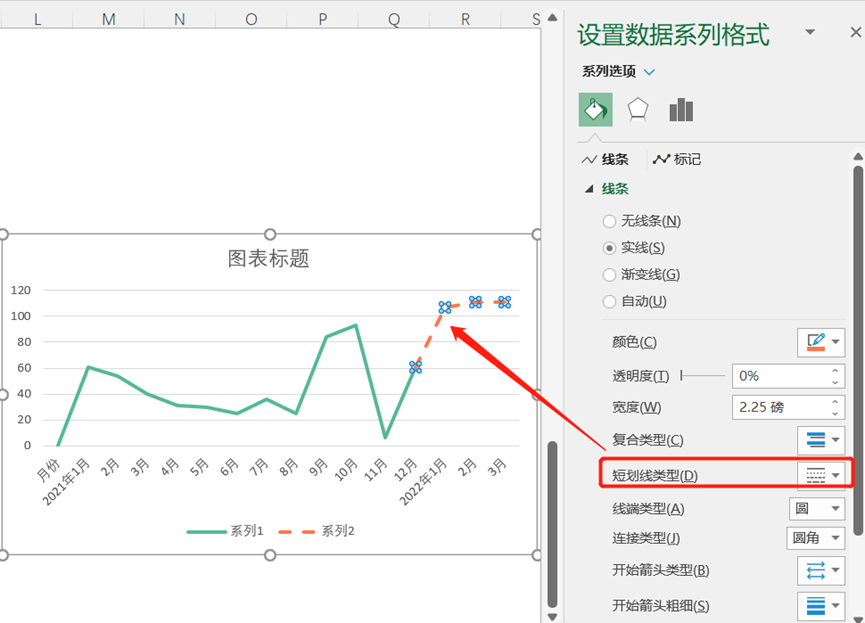

step3：微调设置为虚线。

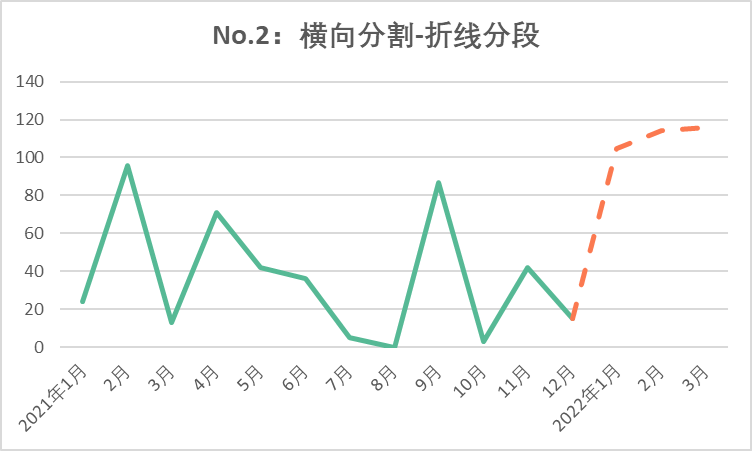

结果：

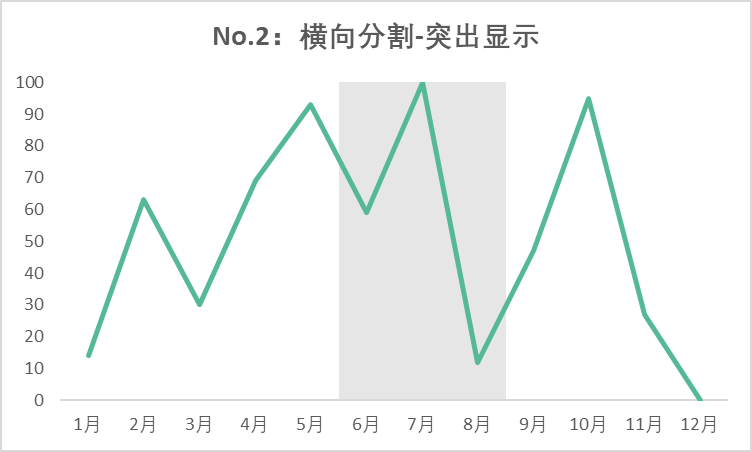

05 突出显示
想要做如图这种背景某一段背景突出显示的图表。也是利用横向分割的思路，突出背景是柱形图做的。

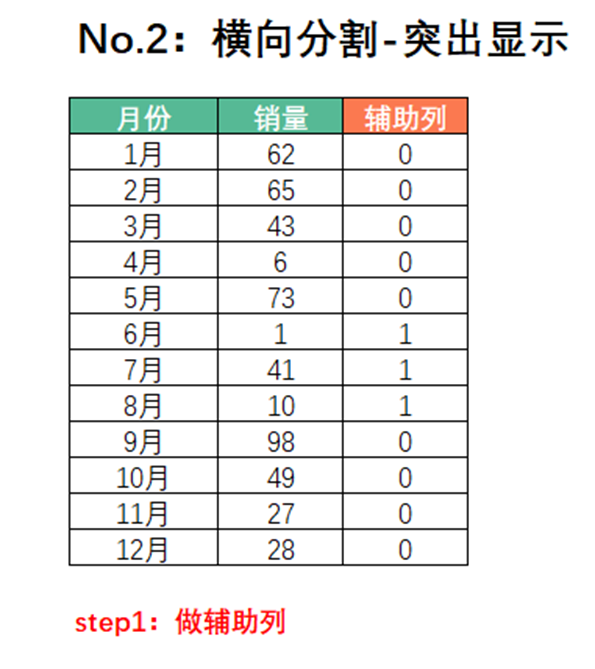

step1：做辅助列第一步，做辅助列，想让678三个月的背景突出显示出来，就在辅助列的678三个月填入1，其余填0.
step2：插入折线图对原数据插入折线图

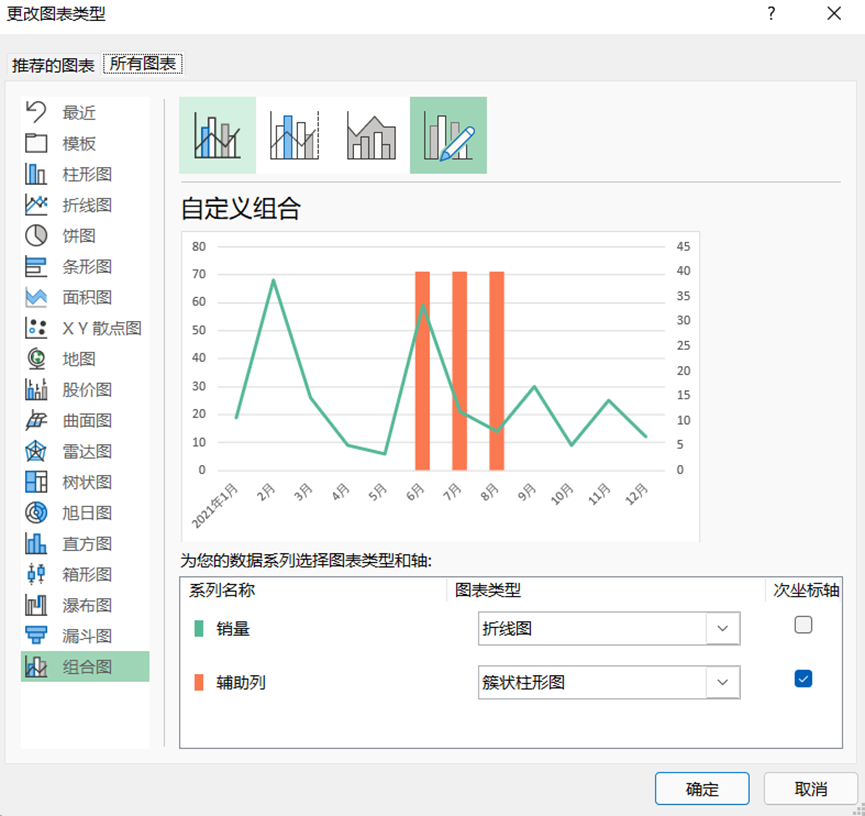

step3：插入辅助列，更改为柱形图再将辅助列插入图表，右键更改图表类型，将辅助列改为簇状柱形图。

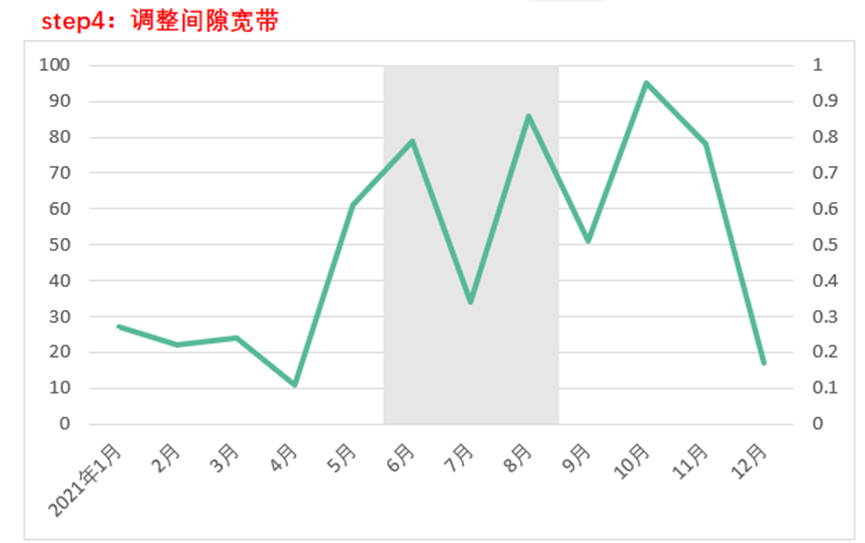

step4：调整间隙宽带最后调整柱子的间隙宽带为0，更改填充颜色，进行微调。
结果：

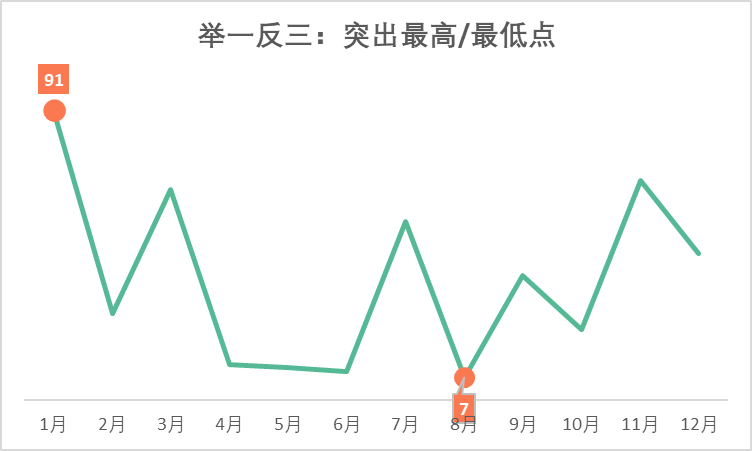

06 突出最高/最低点
想要做这种把最高点/最低点突出显示出来的图，做两个辅助列，把最高/最低点标记出来再做好微调即可。
step1：做辅助列用if和max/min函数将最大值和最小值标记出来，其余则为na值。

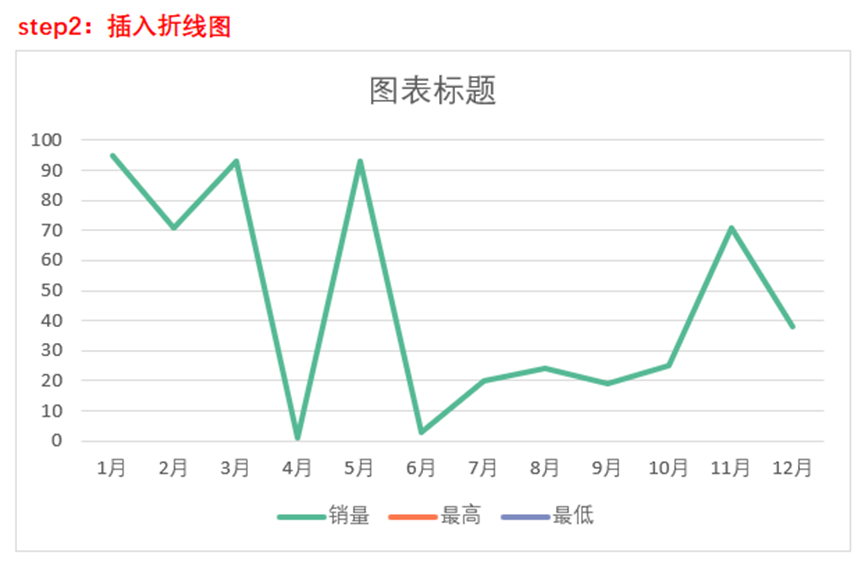

step2：插入折线图对原数据和两列辅助列数据插入一个折线图。

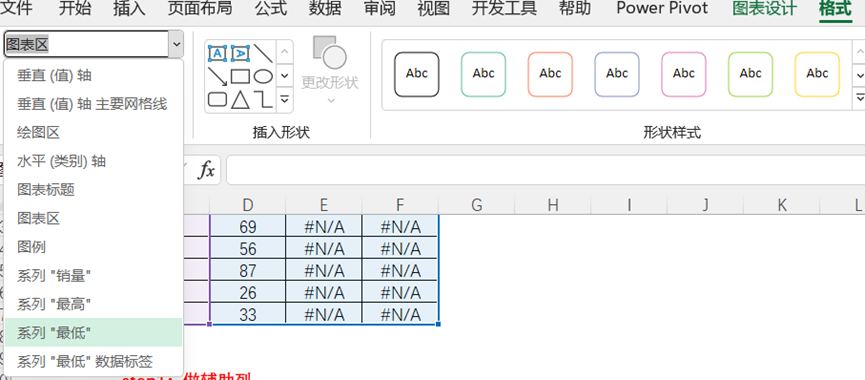

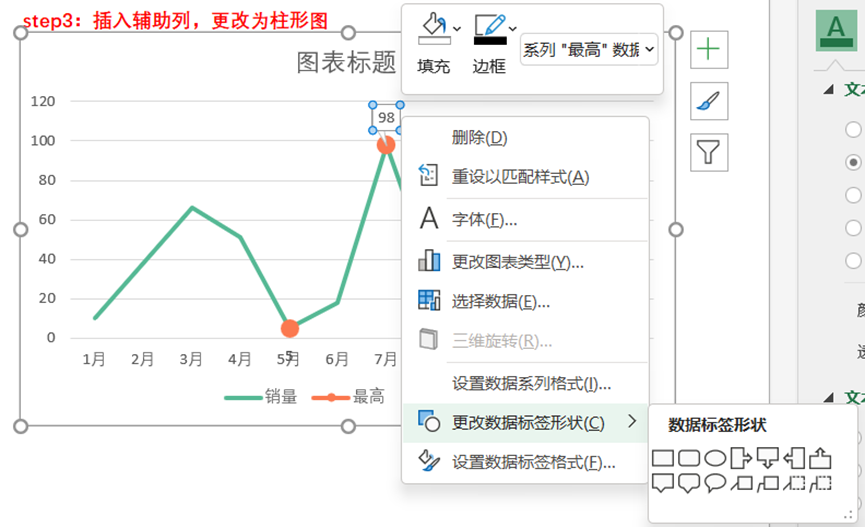

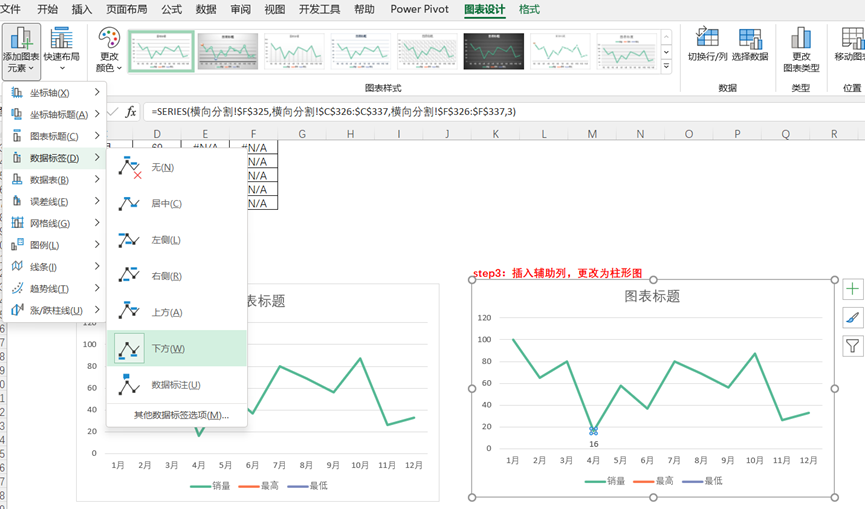

step3：选择最高/最低调整在 格式 选项卡的当前所选内容种，选择 系列“最低“，这样就选择到了最低点，再点击图表设计选项卡，在添加图表元素种，选择数据标签，为下方。

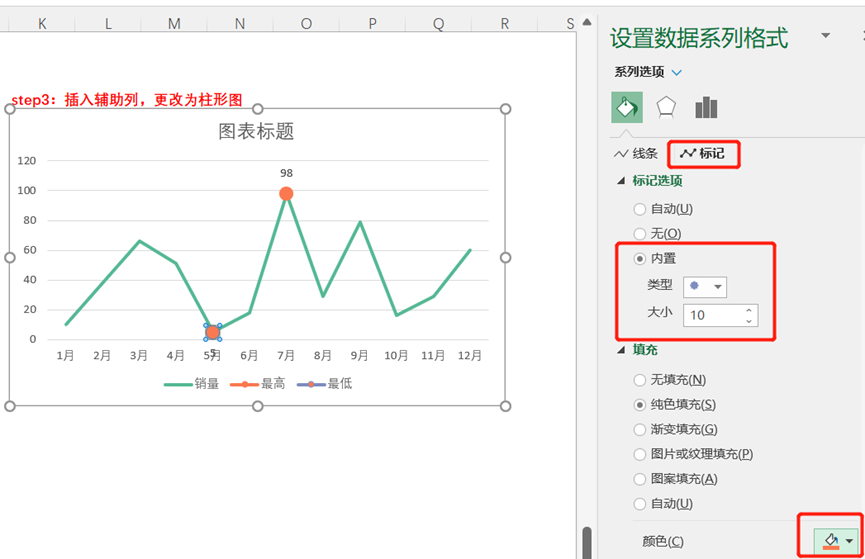

同样低，最高点也是这样操作，只不过最高点要选择为上方。接着，调整最高/最低点的标记类型、大小、填充颜色。
还可以更改最高/最低点的标签形状。
结果：

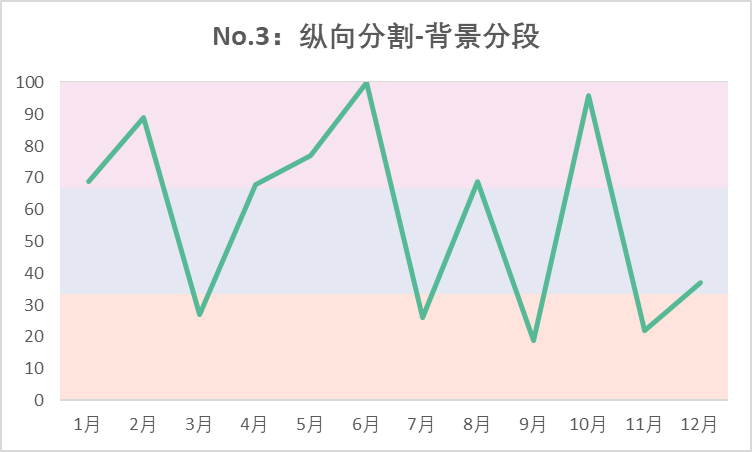

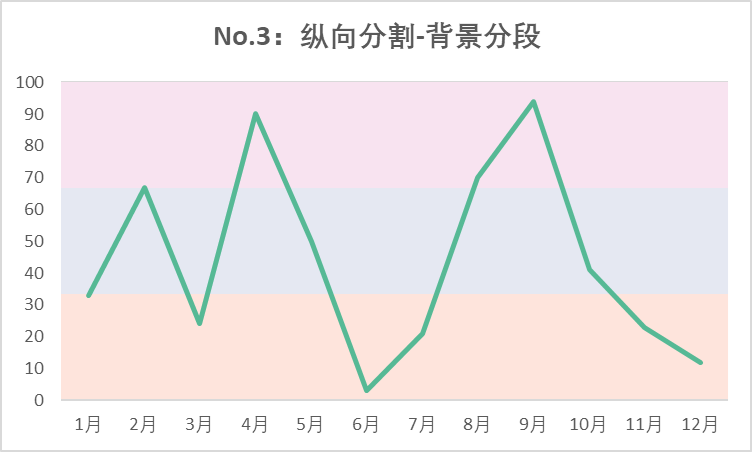

No.3：纵向分割-背景分段
制作如图所示背景分段的纵向分割折线图。

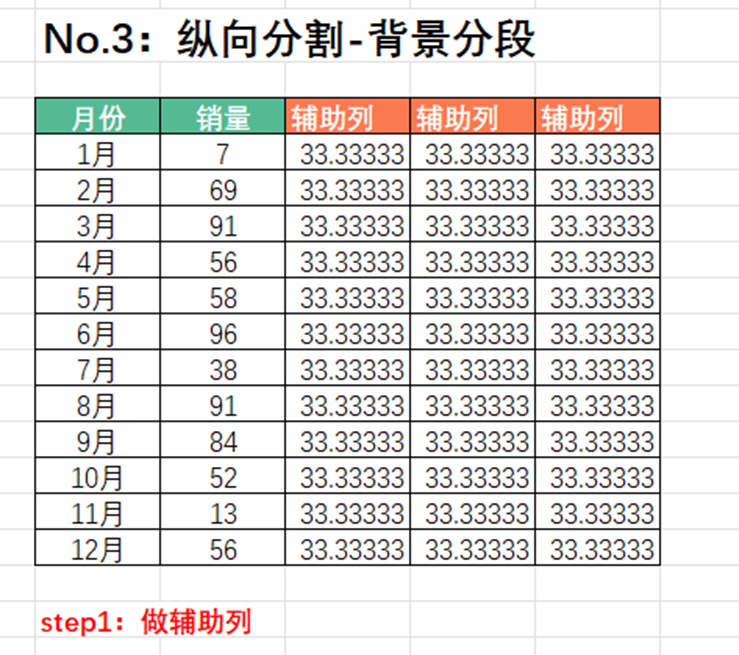

step1：做辅助列这里我的原数据最大为100，纵向分割想要平均分为3等分，那就制作3个辅助列，值均为33.33

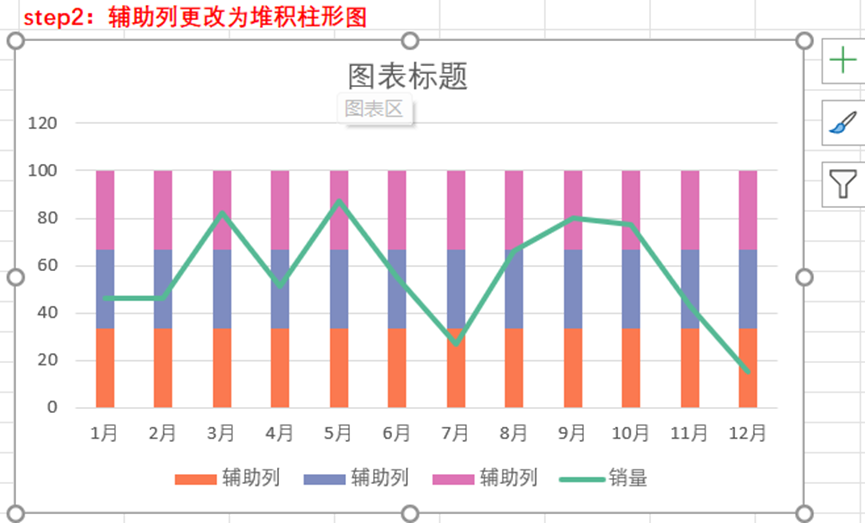

step2：辅助列更改为堆积柱形图插入一个组合图表，销量列为折线图，辅助列为堆积柱形图。

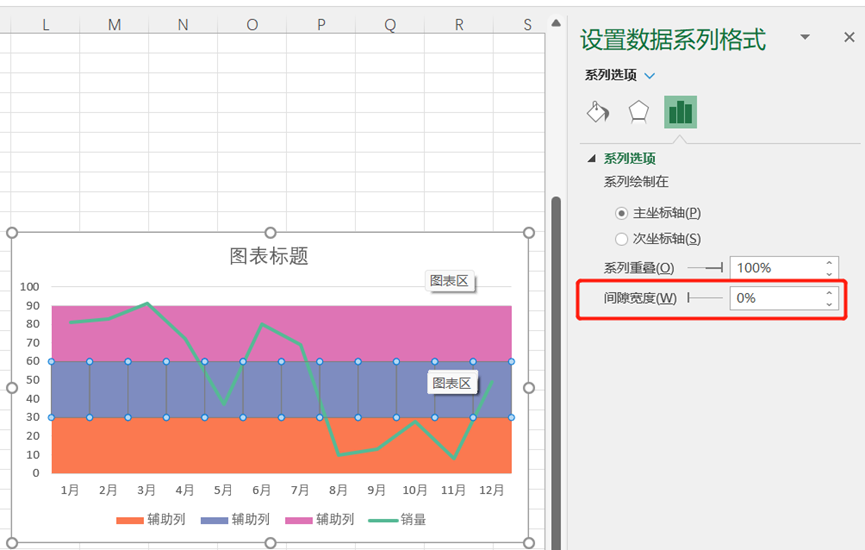

step3：间隙宽度0将堆积柱形图的间隙宽度设置为0，就呈现出了背景纵向分割的效果。
step4：微调最后再调整下背景的颜色。
