挂图是办公和家居空间里重要的实用性工具，长期以来，其美观的功能很少被人提及，地图的艺术性仿佛被它严密的科学性和严肃的政治性所冲淡。传统的区域挂图面貌千篇一律、构图严肃、配色单一，越来越难以符合现代人对于当代审美的追求，且产生的视觉效果跟现代化室内空间的装修风格严重脱节，使其价值性大打折扣。
另一方面，由于传统纸质地图表达内容单一有限、表现形式单调、传播方式单向、更新周期长，其进一步发展受到了诸多限制，无法完全满足市场的需求。
鉴于市场的反馈，青岛市勘察测绘研究院地图文化创意中心的地图工作者们开始着手地图美学、文化挖掘和科技融合的研究，希望通过地图学、地理学、艺术学、材料学以及数字技术等多学科结合研制的方式寻以对策，使传统专题挂图的面目得以改观。

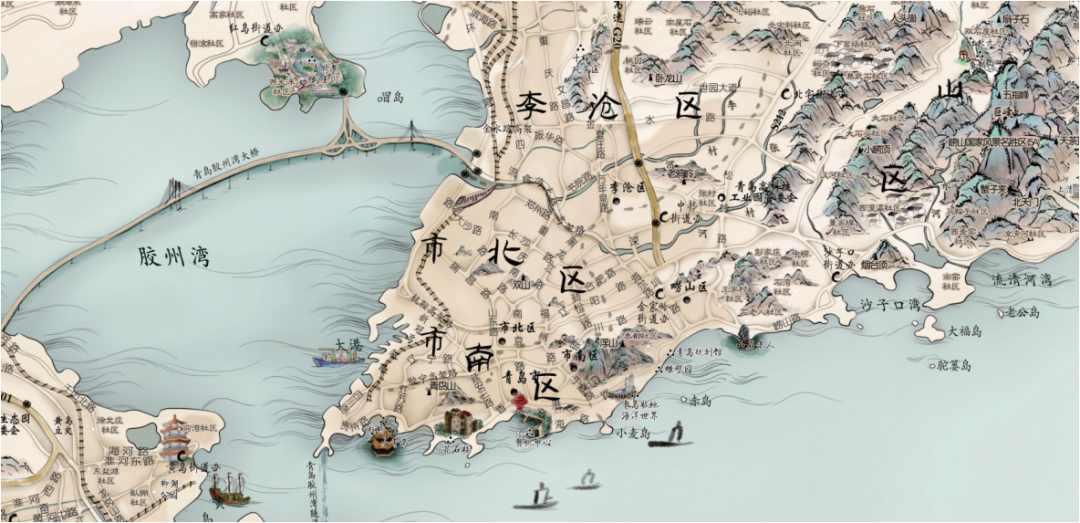

《山水情韵——青岛自然资源MR互动新舆图》局部场景
《山水情韵——青岛自然资源MR互动新舆图》是“地图+文化+科技”产品形式的典型代表，借鉴了中国古代舆地图的绘制手法，将中国特色山水文化引入专题地图的制图和内容表达，是对传统的政区专题地图的一次大胆尝试和突破。
选题立足青岛，吸取博大精深中国“山水文化”之精髓，围绕自然资源文化主题，采用“山水相映，图画同源”的绘图理念，研创出符合当代审美要求和地理信息表达的改良版水墨绘图手法。同时采用先进的混合现实（MR）技术，创建现实地图和数字内容融合的场景应用。借助大场景人机交互、数据可视化、沉浸式立体模型呈现等手段，将文字、图片、视频、音频、三维模型等多媒体数字信息附加在专题图上，极大拓展了地图的信息负载量和观赏互动性。数字内容丰富多彩，与纸图内容交相辉映，寻求文化与科技的碰撞，实现古典与现代的交融。美学、科学、制图学联袂演绎，创作具有文化高度、绘图技法精良、科技先进的地图作品，兼具地图实用性和观赏收藏价值，推动地图的发展和创新。
在研创初期，首先从升华地图中的山和水的表达入手，因为山和水作为地图中重要的地景地物，也是自然资源的重要因素。在阅览古地图的过程中，我们发现像《五台山名胜图》这种形象画法的古地图，山和水的视觉表达和中国水墨画不谋而合。以山水风景为主体的水墨山水绘画，趋向写意，以虚代实，以不同浓淡层次的笔触勾勒出诗情画意，“山水”早已成为中国独有的文化形式。传统舆地图以山水画的规格绘制而成，山水相映，图画同源，这给了我们极大的启发，测绘的成果最终也可以通过画绘来呈现，这样，地图在保证实用科学的前提下，更是一幅具有美感情韵的艺术品。
在制图时，我们积极从中国特色的山水文化和中国古代舆地图范式中吸取养料。经过不断的探讨，全新研创水墨地图编绘技术，设计统一的符号分类体系和色彩系统，在保证专题地图科学严谨的前提下，同时借鉴中国水墨画风格，从布局、笔法、气韵、意境诸方面，由浅入深地进行地图图面和数字界面的艺术表达。图面的创作在艺术审美性、绘图技巧性、主题情感性上都实施了深入细致的研究和探索。
在构图设计中，图面在保留基础地理信息的基础上，紧紧围绕着“山水文化”和“自然资源”的主题，研制出改良版水墨山水绘制法，通过苍劲有力的笔触和丰富淡雅的色彩变化，以形象化手绘山峦和海浪纹的艺术形式，着意表现了地势层次、山峦起伏和海洋波澜，展示了自然资源山川气宇及水纹特征，使其功能与艺术相融合、亦图亦画。
《山水情韵——青岛自然资源MR互动新舆图》挂画全图
采用中国传统书画制式，为地图配以题名、印章和序跋，既是对于图面内容的进一步解读，又增添了文雅之气，古意盎然。全图采用手写体书法字体进行图名题写和注记表示，通过多次尝试，既符合水墨风格，又便于认读，且符合地图严谨性设计，图文并茂，相得益彰，为用户提供充分的“悦读感”，使地图产品从实用工具提升为视觉艺术，传递了美学和文化的价值。
针对兼具专题地图和艺术珍藏品的双重属性这一产品定位，我们采用对待精美艺术品的态度，以中国书画挂轴的装裱形式进行印装。中国书画装裱是一门博大精深的艺术，同京剧、书法、国画一样，具有特殊的魅力，是中国特有的一种工艺，有着悠久的历史。我们在对中国书画装裱款式进行充分调研和鉴赏的基础上，考虑到当代审美习惯和使用要求，制定印装方案。利用特制打印机，多次油墨校准，宣纸打印地图画芯部分。以山水符号为原型，设计跟地图内容相得益彰的独创的锦绫纹样，布面打印，手工精细化装裱，地图的实物呈现效果更加了一层清新高雅。
另一方面，针对纸质地图承载数据量有限、快速更新困难、表达形式单一等痛点，结合当下地图制图与地理信息、多媒体、虚拟现实等多种技术跨界融合的发展趋势，研发团队经过大量的最新数字技术跟踪和技术可行性分析，在人机交互设计和可视化分析方面再一次大胆尝试、勇于突破，提出“地图+MR”的模式。混合现实（Mixed Reality，简称MR）技术是虚拟现实（Virtual Reality，简称VR）技术的进一步发展，该技术通过在虚拟环境中引入现实场景信息，合并现实和虚拟世界而产生的新的可视化环境。在新的可视化环境里物理和数字对象共存，并实时互动。

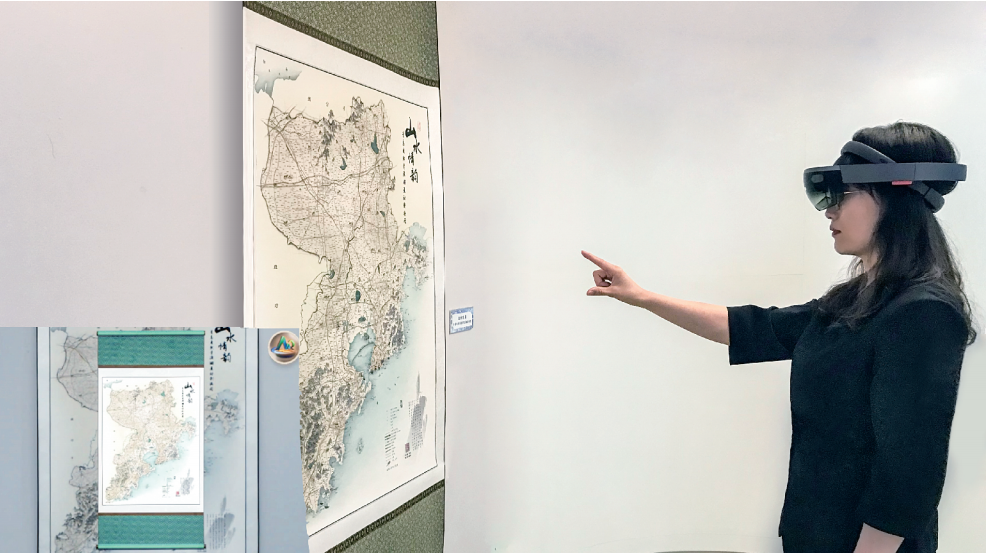

互动体验
透过智能眼镜，用户看到的是纸图和纸图之上拓展数字信息二者相互融合后的全息影像。丰富变换的数字内容、身临其境的大场景互动、360°环绕耳边的潺潺水声，让用户瞬间沉浸其中，感受自然、了解自然、珍爱自然。
开篇专题伴随卷轴徐徐展开，青岛的大美舆图呈现在眼前，随着视角的变化，山峦跌宕、河流蜿蜒、长林丰草，鸟语花香，宛如走入了这场“山水自然”的画境之中，体验自然资源之“情韵”。
在自然资源分专题中，利用MR大场景虚实融合的技术优势，呈现青岛市山、水、土地等自然资源相关数字信息，并运用数字图文、声音解说、视频播放、沉浸式立体模型呈现、可视化信息图表等多种信息呈现手段，依托纸图，拓展自然资源空间分布全息数字信息，巧妙地呈现自然资源的空间分布、资源现状、变化分析等情况，勾勒绿水青山之韵，展示自然资源之美，帮助用户全面详实了解青岛市自然资源现状，运用科技手段传递自然资源的价值。
地图的发展经历了从原始的古地图到专业的专题地图，再到现在地图文化挖掘的演变。随着移动互联网、计算机辅助制图等技术的发展，地图的使用出现了更广泛、更个性化的需求，应用领域多样化、使用主题大众化、表现手法丰富化、表达客体多元化。地图不仅承载着特定地域的文化内涵，而且其自身结构又具有艺术化的天然优势，新时期的地图应该兼具美学价值和文化内涵。文化自信激励我们用地图这门语言讲好中国故事，通过文化创意和科技创新改变地图服务方式，以文化自信推动地图文化繁荣发展，不断提升行业文化软实力。地理信息与文化的融合，使传统的地图行业焕发新的活力，形成新的经济增长点。
地图文化创意的发展应紧紧抓住时政热点和市场需求，围绕“融合”和“跨界”两大方向，将地图制图、地图文化、地图科技进行深度融合。加强对中华优秀传统文化与地理信息行业的挖掘和阐发，注重发挥文化资源优势，努力实现地图文化的创造性转化、创新性发展。在测绘融入自然资源部的大框架下快速转型，把文化研究创意的视角和领域提到一个更高层次，以地图为载体，在自然资源、地质、海洋等多领域进行跨界创新，拓宽地图应用领域。
地图文化创意代表的不仅是应用成果，还是精湛技术、创新精品，更是一种不畏艰难、勇于创新、追求卓越、开拓进取的工作精神，唯有不忘初心，砥砺前行，才能为中国地图文化事业发展作出更大的贡献。
