深入抽象和动态建模
肖鹏老师，ZenUML.com 作者，独立咨询师，服务于澳洲领先的银行、零售企业，前ThoughtWorks中国持续交付Practice Lead，《面向模式的软件架构》卷4、5译者。
以下是肖鹏老师的“带你深入理解抽象，及抽象在软件设计中的运用”视频分享整理稿。
什么是动态建模
静态模型和动态建模的区别

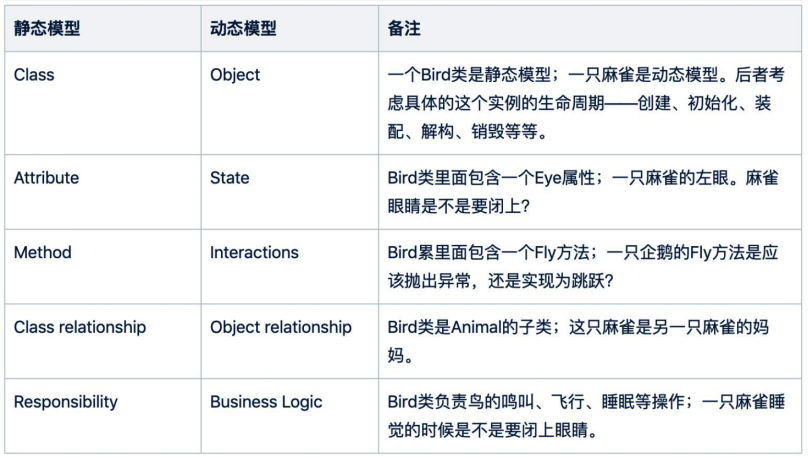

我们来讲动态建模，与之对应的是静态建模，大家可以通过对比两者在几个概念上差异进行理解。
静态模型关注的概念是静态的：类(Class)，属性(Attribute)，方法(Method)，类关系(Class relationship)，类职责(Responsibility)，是用类的语言来描述一个静态的类。例如用鸟类理解，静态模型就是关注的是鸟(类)，含有哪些属性(眼，嘴巴，翅膀)，包含哪些方法(飞，睡觉)，包含哪些类关系(继承了动物类)，拥有哪些职责(睡眠，鸣叫，飞行)。
而动态模型关注的概念是动态的：对象(Object)，状态(State)，交互(Interactions)，对象关系(Object relationship)，业务逻辑(Business Logic)，是用对象的语言来描述一个动态的对象。例如用麻雀对象理解，动态模型关注的是麻雀(对象)，含有哪些状态(眼睛是否闭合)，含有哪些对象间的交互(麻雀和啄木鸟的行为是否用差异化的形式实现)，含有哪些对象关系(这个麻雀是另一个麻雀的妈妈)，包含哪些业务逻辑(麻雀睡觉的时候是否需要闭上眼睛)。
为什么需要动态建模

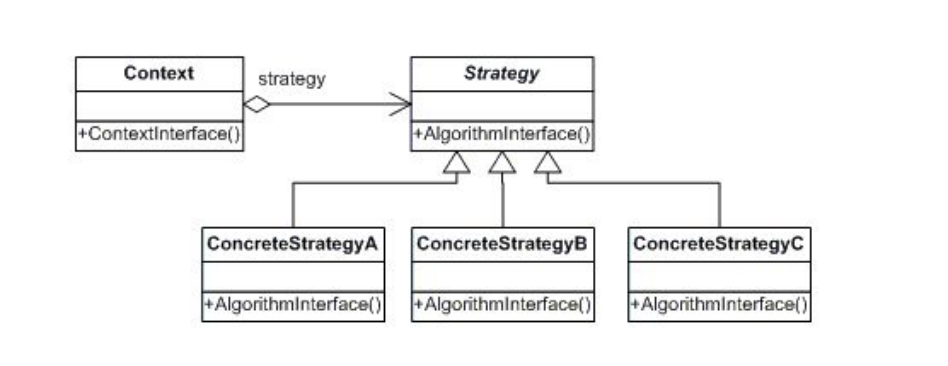

在面向对象这个领域里边，静态建模的书籍和文章都是汗牛充栋。《设计模式》就是最经典的书籍之一，我个人认为策略模式是其中最经典的一个模式。它的概念可以这样理解，有一个策略，对应一个抽象类或者一个接口，然后这个策略有几个具体的子类，当我们在上下文里边注入这个策略之后，便可以在运行时选择具体的类执行。
策略模式看似很好，因为它符合开闭原则，解耦合了具体的类和实现。但如果你没有足够经验的话，其实想把它和具体工作结合起来，会发现是一件很困难的事情，因为当你真的去实现这个模式的时候，还会有很多问题需要回答：
第一个，策略是怎么构建的？它是在运行时new 出来，还是在程序启动的时候创建出来，还是在某个类需要的时候创建出来。
第二个，策略是怎么注入的？是在构造函数里面注入进来，还是用setter 注入，还是用容器来注入。
第三个，策略是怎么执行的？或者说怎么样选中一个策略，是用if else，还是说根据模式匹配等等。
这些话题，其实才是当我们真正落实到写代码的时候，必须思考和解决的问题，也是为什么我们需要研究动态面向对象建模的原因。
动态建模为什么没有流行
我猜测大家在工作中或者在书里，看到关于动态面向对象建模的概念比较少。我觉得可能有两个方面的原因。
第一点，简单的例子无法体现工具或者方法论的价值，比如说设计一个hello world，你没有办法说这个要用什么样的策略，什么设计模式去实现它，以及如何设计它的生命周期等等，这些东西都没有实际应用的价值。
第二点，复杂的例子无法在短时间内交代上下文，或者说需要一定的先验知识。如果用复杂的例子来讲述的话，可能介绍上下文背景的时间就大于讲工具或者方法论的时间了，这一点可能限制了他的传播。
不过即便书籍或者文章比较少，但还是有人研究的，如果你用dynamic object oriented programming去搜的话，还是有一些论文会讲这个。
动态建模的相关研究
我个人认为，有一些研究跟动态建模这个领域是相关的，比如测试驱动设计/开发，重构和specification by example等。
第一个，测试驱动设计/开发。它其实就是从一个大程序里取出来一部分，使我们要测试的类和方法在一个运行时的环境里来验证，实际是从所有代码中，隔离出来一个小的上下文，进行运行时代码逻辑的验证。
第二个，重构。它和动态和静态都有关系，它既关心静态的部分，比如说怎么样抽出类来，怎么样抽出接口，也关心动态的部分。比如说方法调用，if-else怎么样把它变成多态，等等。
第三个，specification by example。我记得我在国内的时候，还在一些公司做过相关的培训，不知道现在有没有人还在用这个东西，我个人是非常喜欢这个方法的，但在国外我没有见过用这个的公司。
我们今天会用一个非常简化版的specification by example ，来做一个例子，从而探讨动态面向对象建模的一个过程。
动态建模案例
需求说明
给武夷山的一个茶叶铺设计一个系统，该系统能计算顾客购买茶叶的总价格（图表对应相关费用的规则）
对比静态建模
静态建模也有一些方法论的指导，这些是我在上学时的老师讲的一些方法，比如字典法，就是你先看一段需求用例的描述，把这个描述里边的名词提出来，作为类的类名。把描述里面的动词提出来，作为类的方法。把描述里面的宾语提出来，作为方法的参数。这个茶铺系统案例的主谓宾挺全的。
大家也可以自己尝试一下。如果采用静态建模的方法，想象一下你会创建几个类？每个类有什么方法？属性？以下是我尝试用静态建模思路设计的几个类：订单类(Order)，地址类(Address)，顾客类(Customer)，价格类(Price)，运费类(ShippingFee)，总价计算类(PriceCalculator)。
但是这样的方法设计出来的结果，往往会存在一些问题，例如静态建模设计出来的代码可能不符合SOLID原则，可能没有办法回答如何构建如何注入如何执行的问题。
接下来，让我们尝试用动态建模的方式来设计这个茶铺系统，大家可以在这个设计过程中，对比下其中的差异。
做动态设计的一个好处是什么呢？尤其是当你有工具去辅助设计的话，你可以非常灵活的去调整你的设计，这个我觉得是非常重要的，它有点类似于敏捷和瀑布的一个区别，你不需要一开始就设计一个非常好的，完美的设计，而是不断迭代和重构，在这个过程中，设计变得更好。
第一步：设计最外层接口

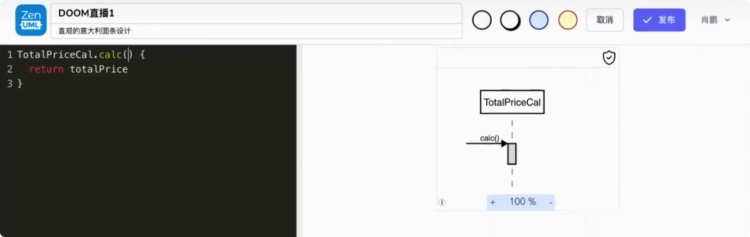

在计算购买茶叶总价格这个例子中，我们假设最关键的是设计一个总价计算类(TotalPriceCal)。这个类提供一个方法，可以计算指定订单的总价。外部系统调用这个方法，就会返回一个价格，它就是我们最外层的一个接口。
第二步：尝试实现
建议大家跟着我一起写一下这个代码，在写这个代码的过程中，你可能会理解为什么我们把它称为动态建模。

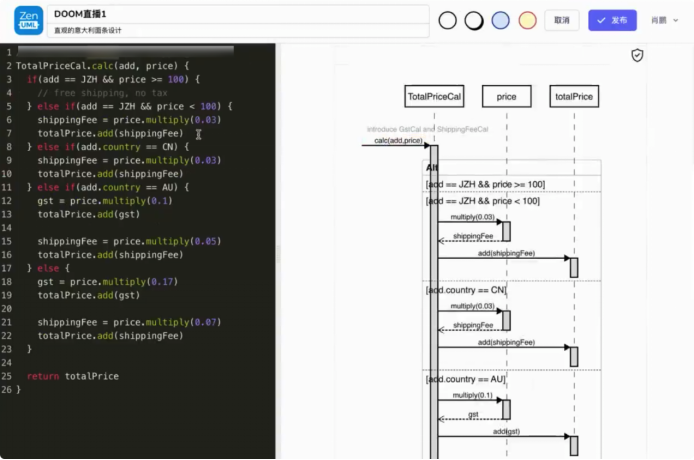

根据例子中的条件，我们在这个TotalPriceCal.cal()方法里，需要传入一个地址参数(adress)，一个最初的价格(price)。根据图表中的规则，我们用Zen工具来编写伪代码来实现对应的逻辑：
如果address 是江浙沪(JZH)，并且price大于等于100，则运费为0，总价不变。
如果address是江浙沪(JZH)，并且price小于100，我们就要计算一个运费，运费是价格(price)乘以(multiply)运费标准0.3。这里我们引入了一个类叫做运费类(shippingFee)，然后用总价(totalPrice)加上这个值。
如果address的国家是中国(CN)，我们就要统一按照3%的来算这个额外的价格，因为我们这儿用了else 了，所以不用考虑这个江浙沪了，
如果address的国家是澳大利亚(AU)，就要引入一个税费(gst)，总的价格加上税费，然后总的价格再加上运费。
其他国际地区的逻辑，以此类推。最终，我们设计出了三个类，这是我们第一遍的设计。
第三步：重构实现

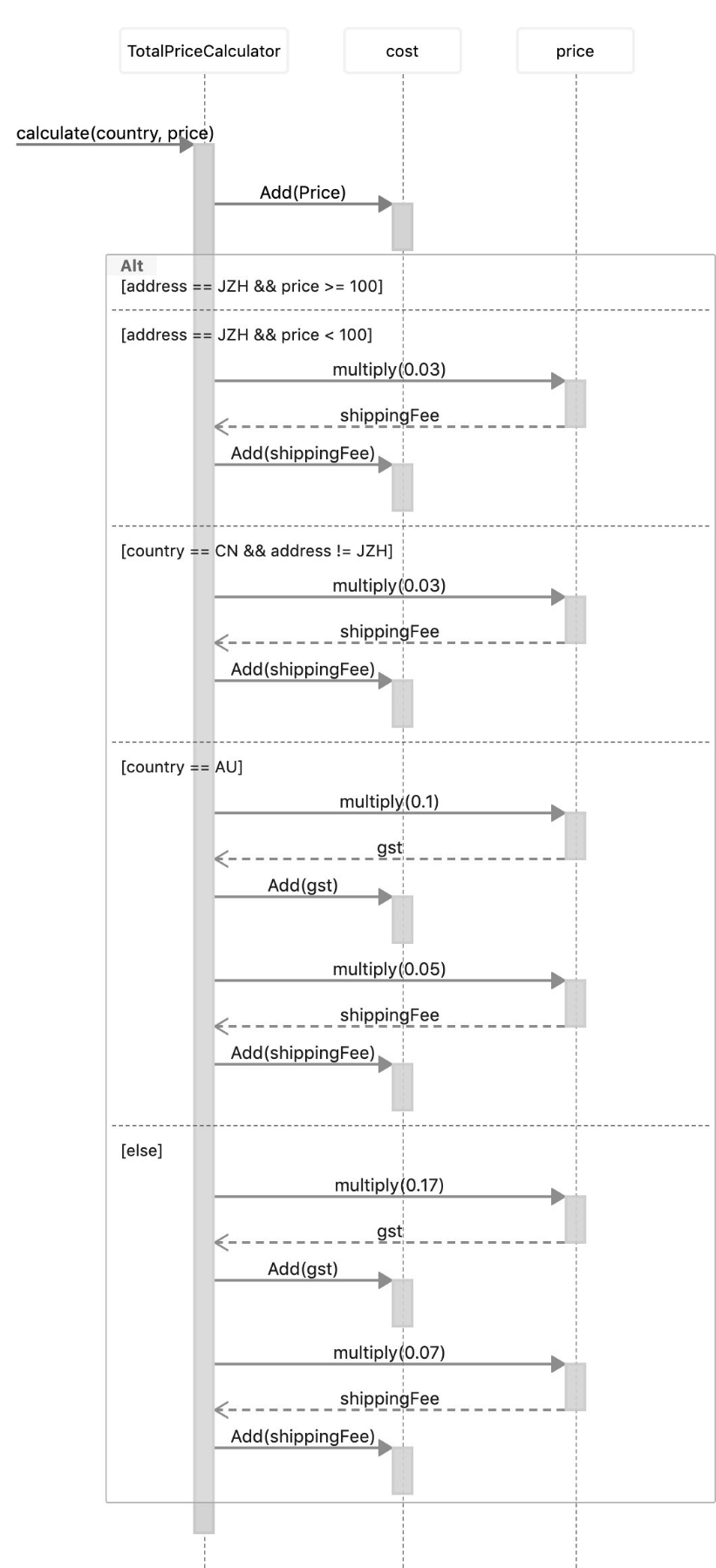

看左侧的伪代码或者右侧的时序图，大家应该都能看出一些坏味道来：有很多重复的if-else，这个时候我们就要利用一些重构的知识来优化了，我们需要把代码逻辑中重复的部分提炼出来，并进行重构。
如何将不同的逻辑变得通用呢？我们可以认为，对于每一个if分支，它们都有一个计算税费(gstFee)和运费(shippingFee)的逻辑，只不过有的地方税费(gstFee)是0，有的是根据地址来计算，同样的，有的地方运费(shippingFee)是0，有的地方运费需要根据地址和订单来计算。

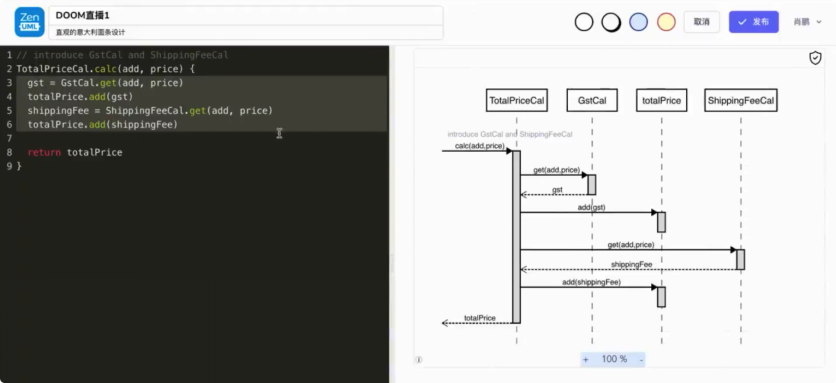

据此，我们可以引入一个税费计算器(gstFeeCal)，和运费计算器(shippingFeeCal)，我们可以对每一个if-else的部分，使用这两个计算器补全逻辑：没有计算税费的地方，加入税费计算的逻辑，gst=GstCal.get(add, price)，同理，没有计算运费的部分，加入运费计算的逻辑，ShippingFeeCal.get(add，price)。
这么做的目的是什么呢？我们可以看到，重构后的代码，对每一个if分支，处理逻辑是完全一样的，然后，我们可以把这些重复的代码去掉了（此处应有掌声）。
可以看到，我们通过动态面向对象建模的方式，用重构的思想，把重复的逻辑去掉之后，我们的设计立刻变得非常的清晰了。
我们引入两个计算器(calculator)，一个税费计算器(gstCalculator)，一个运费计算器(shippingCalculator)，分别用来计算税费和运费，并且把它加到总价格(totalPrice) 上去。那你可能说了，这个只不过是把逻辑给藏到另一边去了，这样的设计真的是好的吗？
这是个非常好的问题，接下来让我们实现具体的计算运费逻辑，即ShippingCalculator.get(add, price)这段代码，入参是地址(add)和价格(price)参数，实现方法可以参考第一遍的设计过程。
让我们分析ShippingCalculator.get(add, price)的实现，如果你要扩展运费的逻辑的话，比如说加上京津冀(JJH)，我们只需要改一个地方，新增一个if(address == JJH && price ...) { rate.set(xxx); }就可以了。符合开闭原则。
OK，这一步做完了之后，我们再来回看一下这个伪代码的设计（当然也可以看时序图）。大家有没有觉得，这个图其实还是有重复的地方，也就是红色圈中的这两处的逻辑。他们都是获取get 一个费用，然后再把它加到这个总价格(totalPrice)上。
这意味着我们可以抽象出一个叫做价格计算器(priceCalculator)的东西，这样，我们其实就把gstCalculator和shippingFeeCalculator这两种情况都给概括了，这也就意味着我们又消除了一处重复代码（此处也应该有掌声）。
这段代码最终的实现到底代表什么呢？看上去就是策略模式。在我们这个案例中，同时使用了两种策略来计算价格。
以上讨论的就是动态建模的部分了，就是应该怎么样去构建它，怎么样去注入它，以及怎么样去执行它。

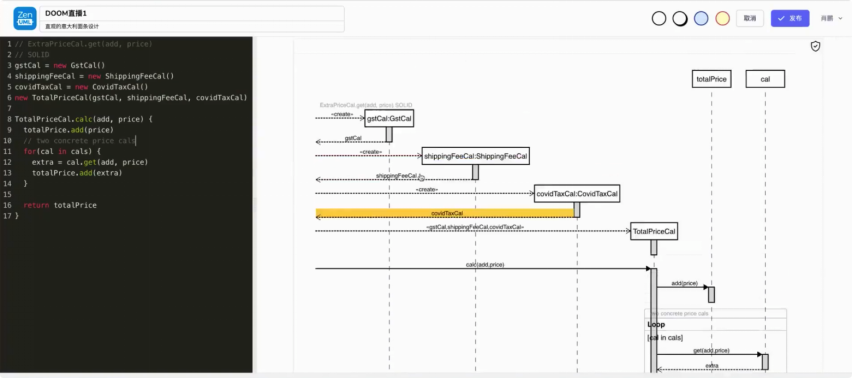

第一个，对象的构建。本例，我们是直接new实例的方式构建，没有采用IOC容器。
第二个，对象的注入。本例，我们通过创建gstCal，shippingFeeCal，covidTxCal等实例，并把它们加入到总价计算器(TotalPriceCal)的构造方法，来实现注入。
第三个，对象的执行。本例，我们采用for-each的形式，顺序执行几个计算器。
最后，我们可以用SOLID设计原则来验证我们的设计。
首先是单一职责(single responsibility)。税费(gst)就在税费计算器(gstCalculator)里面做了，税费的调整不会影响运费计算器(shippingFeeCalculator)的逻辑，是满足单一职责的。
然后第二个开闭原则，如果我们要加入新的计算器，例如因为疫情我们要加了一个专门的疫情费用计算器(covidTaxCal)。只要它也实现计算器这个接口，然后加入到计算器集合(cals)即可。这样基本上你可以认为它是符合开闭原则的。对于这个扩展是开放的，对于修改是闭合的（这个方法你都不需要改）。
其他的设计原则我们就不一一的去讲了，大家可以去用这些面向对象设计的原则去再去验证一遍。
第四步：对象生命周期

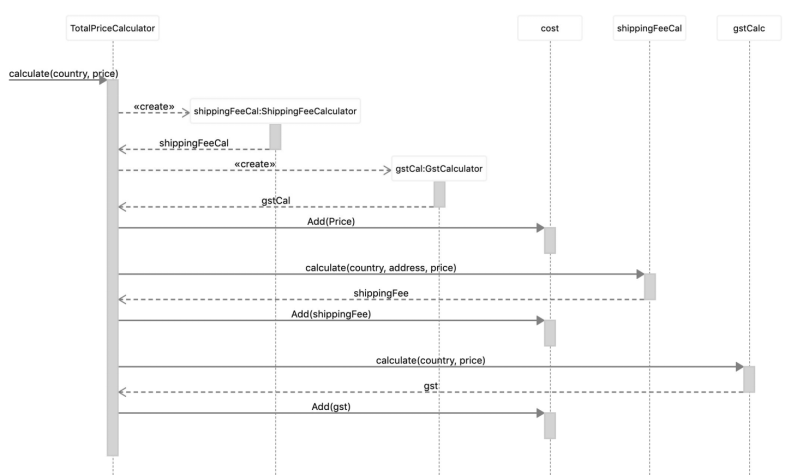

此时，我们就可以通过动态建模后的时序图，清晰的知道对象的生命周期：对象是何时构建和注入以及执行的。
下面这个图的实现，其实和前三步中代码的实现还不完全一样，这个就是一个很有意思的点。前三步的实现里其实是把各种计算器通过构造器注入的，而这个图是在方法里面去创建实例来实现注入的。
在现有的上下文里，其实很难说哪个好哪个坏，说到底，我们只不过是用这种动态建模的方式，用更低的成本，将对象的逻辑展示出来。如果让大家去根据这些图做沟通的话，就比较容易方便，并且不用等到把它的所有逻辑全部实现成代码后，才能做沟通。
相关文章和工具
b站视频搜索：带你深入理解抽象，及抽象在软件设计中的运用
相关研究：https://www.tutorialspoint.com/object_oriented_analysis_design/ooad_dynamic_modeling.htm
ZenUml源码：https://github.com/ZenUml
提问环节
1.动态体现在哪里？
提问者：
我最大的问题是不理解如何去“动态”的，我稍微收窄下提问，铺垫下场景，我觉得今天分享的案例，最终的效果就是通过一个parent calculator，然后往里面传了N个child calculator。我认为它唯一可能存在动态的场景，就是去提供这个child calculator，请问是这样理解吗？
回答者：
回到我们刚分享的为什么需要动态建模那一个部分，我觉得至少有三个部分能体现这个动态：如何构建，如何注入，如何执行。
也就是说为什么我觉得动态建模重要，我是觉得静态建模里边真的没有体现这些概念。关于动态建模，我是针对静态建模讲的，我们这个行业里面很多东西，其实你都可以从不同的角度去看，而且他也有相通的地方，例如其他的关于建模的方法论，它也会牵扯到动态建模，因此方法论中也会存在类似的概念。
提问者：
这个动态就意味着修改结构上的一些事情，从而实现不用改动细节，然后去改变它的行为吗？
回答者：

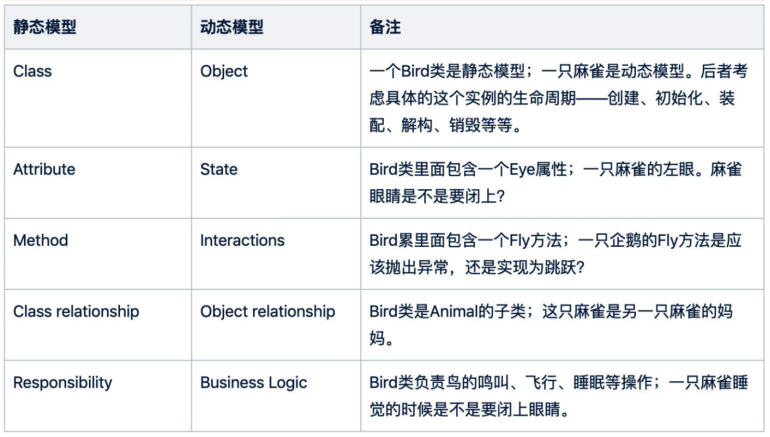

我们看这张图来理解，各种讲面向对象的书，里边基本上都是这些词：类，方法，属性，类和类的关系，类的职责。我们很少看到动态模型的这些概念：对象，状态，交互，对象关系，业务逻辑。
我们先找到我们共同的地方，比如说你打开设计模式这本书。他会跟你讲。我要有一个策略类，它有几个子类。然后这个策略类是作为一个字段，被这个上下文这个类使用，策略模式是讲这么一个东西，你同意吗？
提问者：
同意。
回答者：
其实对于动态建模，我也是有出发点的，你看我翻译的这本面向模式的软件架构这本书，它的第五卷的名字叫模式语言(pattern language)。他要解决一个什么问题呢？作者说，我们已经有这么多设计模式了。这些设计模式我们把它称为词语。我们要写的程序是一篇文章，这篇文章的最基本的单位，如果要表达一个意思的话，它至少要有一句话。
我们自然语言里面的一句话有主语、谓语、宾语。这23个设计模式里边，哪些是处于主语的位置，哪些是处于谓语的位置，哪些是处于宾语的位置，并且通过怎么样的组合能讲一个故事呢？
我举一个最简单的面向对象模式语言的例子，我首先要把一个对象创建起来，这个对象，我们可以用最简单的创建型的设计模式——单例模式来创建出来，接着我要用策略模式来装配他的行为，然后用选择器来匹配一个策略（选择器这个模式不在什么不在23个设计模式里面，但是它也算一种设计模式），然后进行执行，这样就构成了一句话。
但是这句话在对象设计模式第五卷（模式语言）出现之前，这个领域里面其实没有把模式语言这个概念抽象出来，动态建模其实跟模式语言是很接近的，面向模式的软件架构第五卷，这本书是我思考这个问题，进入一个比较系统化的时期，我在读和翻译这本书的时候，我就意识到，面向对象分析里边缺少的就是这部分。
我不知道，是否回答了你的问题。
提问者：
那比如说一句话：我吃了一个苹果，请问该如何用动态建模来理解。
回答者：
苹果就像策略模式。你告诉我说我有个苹果，这个苹果你给我描述的再漂亮，我也不会吃它。我也不知道我是要吃它，还是我要把它籽儿拿出来种一下，还是把它切成片儿看一下里边的细胞结构。你需要把它放到一个上下文里面去，说清楚你要把这个苹果怎么样用起来，是把它吃掉还是来种树？这个时候你就要考虑动态模型。如果你不考虑动态模型的话，就无法解答静态模型遗漏的那三个问题。
我十几年前看设计模式这本书的时候，我也是看的如痴如醉。但是回到项目上，我就是不会用，比如说大家耳熟能详的MVC，C是在哪个地方创建的？是C创建M，还是C创建V，M和V是什么关系？通过这个例子你会发现，MVC的这么多的书，都没有明确的跟你讲，谁创建谁这件事情。
这个时候，你就需要一个模式语言去来讲，当然一个故事有N多种讲法，你可能C创建M，也可能M创建C，但是这种创建的过程和选择，就体现了动态这两个字。
提问者：
如果不说苹果之类的太抽象的东西。就是说这个创建这一块，如果说我用这种类似于spring framework（一个完整的IOC container ）的框架来创建东西，那创建的这个步骤是不是就已经解决了。
回答者：
这是个很好的问题，这就是你认识到了原来创建这件事情还是发生了，只不过是给你隐藏起来了。作为一个菜鸟或者说新手这样理解这个问题是可以的，因为创建这件事情太难了，正确的选择一个正确的时间去创建一个对象太难了，工具或者框架的出现，就是为了解决这个问题的，框架直接把对象创建好了，程序员直接从里面取出来用就行了。
但是，作为一个有经验的程序员，你必须要理解他是怎么创建的，因为被隐藏虽然有好处，但是你也要知道被隐藏也是有风险的，如果你工作过五年或者十年以上的话，你一定会遇到过一个问题：“我丢，为什么把这个东西隐藏了？我需要办法把它修改了！”。所以，并不是说创建对象的问题不存在了，它是仍然存在的，而且它是非常重要的一件事情，我认为是需要我们来理解这个过程的。
再进一步讲，就是注入的问题，那我是不是全部的对象都需要自动注入，以spring 为例，是不是全部对象都可以用这种方式创建？
如果你真的把所有对象都用这种方式注入，很有可能你的代码就会变成一坨shit。当一个类里面有几十个依赖的情况，其实你就要想了，我真的需要这些东西吗？我真的需要用这种方法去注入它吗？还是说我可以有更好的方法去管理这个注入呢？
如果你去看重构那本书的话，它的作者非常倾向于不要用这样的方法，而是用constructor 去管理注入。尤其是对于小的业务的类，不要去用那种service 的方式去去注入。
说完注入，那接下来就是执行，你怎么样去执行呢？你去看一下我们刚才的案例，执行到底是并行的，还是用一个数组做for each 的去执行呢？这些都是执行的细节。你会发现在静态建模里边，是不会有人讲这个事情的，只有重构这样的书才会讲。
最后，你如果觉得动态没有办法理解的话，可以把它替换成【运行时】。
提问者：
那就对了，我想起来自己使用go时，需要考虑运行时注入对象的一系列问题了，我知道你说的是什么了。
2.案例建模是通过一系列重构讲原有设计（各种if-else）变为的设计模式吗？
提问者：
老师，我进来的比较晚，我进来的时候，你已经在讲那个就是那个案例了，虽然你俩聊了很多，但是我还是没太听懂动态建模这个概念。
你讲案例写的这个过程，给我的感觉就是一个重构的过程。把原有的代码设计，重构成了一个更抽象的一个设计，抽象之后，发现这个更像是一个设计模式（而不是先知道有一个设计模式然后再往上套），这种就是您指的动态吗？
回答者：
这个还不是。这个是个结果，我个人认为建模一定是个过程。而且我比较推崇的一个词叫驱动，就是driven，就是你看到很多DD（BDD，DDD，FDD）之类的。
如果你告诉我一个结果的话，这个通常是大师型的人物才能做的。就是看一眼就知道这个应该是什么样子的，但是对于凡人来说，我们要有一个驱动，相当于说是你告诉我1和1，然后我能算出2来就不错了。
驱动是什么？这个驱动的过程就像你说的，就是在我们这个里面，其实就是一个重构，发现重复进行重构。
动态并不是说我建模的这个过程是动态的，而是说我关注的点是什么？你看我在这个过程中关注的点都不是类，属性，方法，类和类的关系，类的职责等。我关注的都是这个对象。这个对象是什么状态的？当然这里面我们也考虑到了一些对象之间的交互，对象之间的关系，对象的逻辑。比如说我是顺序的调用，还是for each，这个对象是什么时候创建出来的，什么时候初始化的，是怎么装配的，是怎么结构的，是怎么销毁的。这个是这个动态的来源。
我刚才讲了，就是说如果你觉得动态比较难理解，你可以把它想成运行时。但是为什么我们这个名字不叫运行时呢？是为了跟这个静态对比，这个是dynamic 翻译过后的意思。翻译的过程中我觉得有一点点损失，回到你的问题上，什么样是动态，就是我们关心的是运行时发生的事情和状态。
如果咬文嚼字一点，不是说建模的过程是动态的，而是说建模的驱动力是动态的，建模的驱动力是来自于这些动态的概念（对象，状态，交互，对象关系，业务逻辑），而不是来自于这些静态的概念（类，方法，属性，类和类的关系，类的职责）。
你如果用这样的驱动力去建模的时候，慢慢的就会发现一些好处，可能得到一个更好的设计。我是希望我觉得对于我们这样平凡的程序员来说，需要一些驱动力，来帮助我们做出更好的设计来。
3.动态建模除了时序图这种方式有没有更好的办法？
提问者：
动态建模的目的需要表达静态模型隐藏的一些逻辑，这种交互逻辑，我可以用其他的模型去展现吗？而不是用这种时序图的形式。因为我认为时序图的形式，这种方法级别的模型粒度太细了。
回答者：
实际我工作了这么多年，坦白说，我没有找到其他更好的方法。没有一个其他的图，能把这个描述的平衡做的这么好，这个平衡是指什么呢？就是既不描述太多的细节而又不缺失细节，并且你又可以随时灵活调整（比如说我不关心这一个条件，那我就把它去掉）。

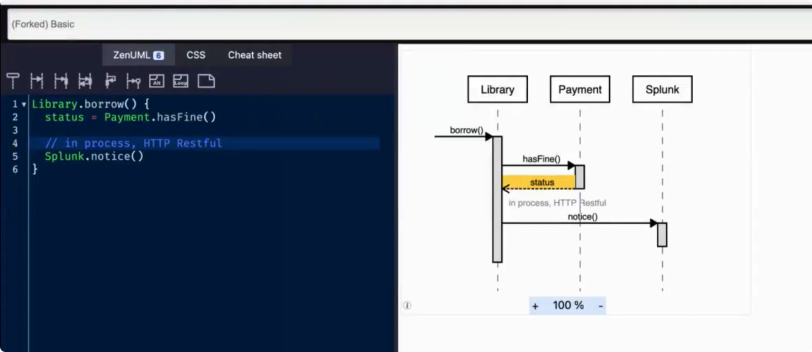

对于模型粒度的问题，其实你可以在非常高的粒度上做这件建模，比如说我有一个图书馆系统。我有一个第三方的系统，叫Payment，我要检查用户有没有罚款，如果有的话，就不能借给你书，这个Payment 到底对应着一个接口还是一个类都可以。此外，假设还有一个外部系统Splunk，我们可以通过notice调用，那Splunk其实也不对应一个类，而对应的是一个系统，这个系统到底是通过in process 的调用还是http的rest 调用，都是允许的。
所以，这就是我为什么说，它是平衡的最好的一个工具，它相当于横轴铺开，纵轴铺开，是最容易理解的一种展现方式。
