拆解报告：苹果新款61W USB PD快充充电器A1947

Original 充电头网编辑部充电头网

展位合作，请联系：info@chongdiantou.com

2018年7月，苹果在官网悄然声息的上架了新款笔记本电脑——MacBook Pro 13英寸 2018款，并同时带来了新款61W USB PD快充充电器。新款61W充电器型号由原来的A1718更新为A1947，并新增了15V的电压输出档位。

在此之前，充电头网已经为大家拆解了旧款61W USB PD快充充电器A1718、国行伟创力版18W、国行雅达版18W、港版18W、韩版18W、港版29W、国行30W、港版87W、国行96W等多款USB PD快充充电器，有兴趣的朋友可以点击蓝色字体查看。下面就为大家带来新款61W充电器的详细拆解。

一、苹果61W USB PD快充充电器A1947外观

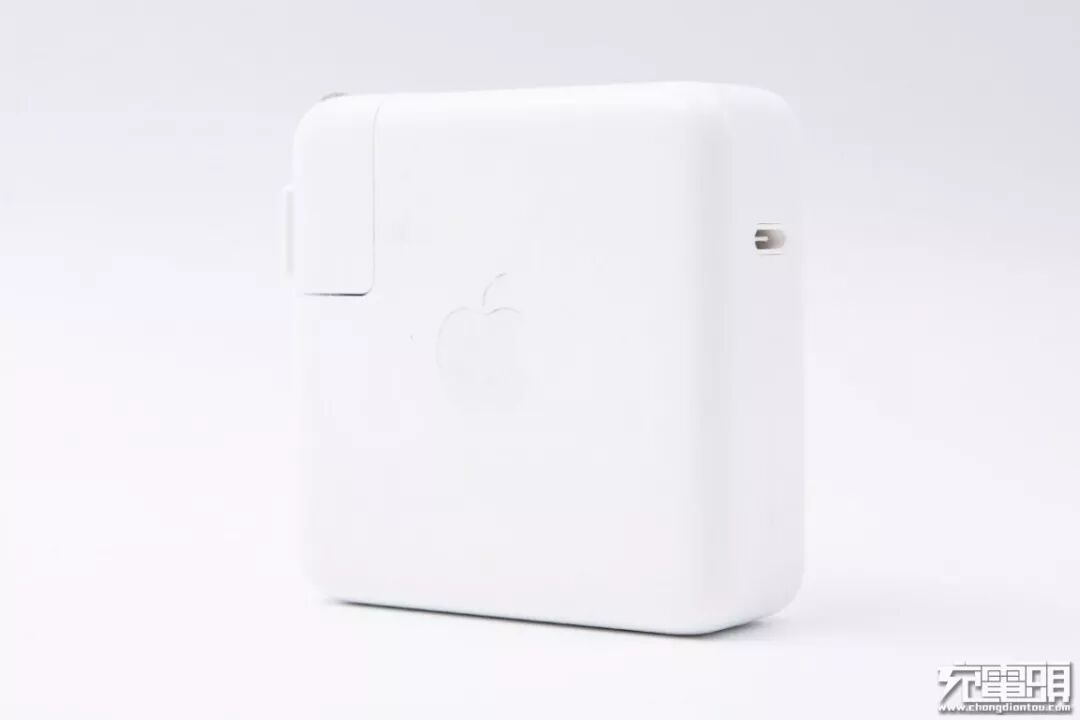

这款充电器在外观方面还是一如既往的苹果风格。光滑的白色聚碳酸酯外壳，周身棱角线均为圆滑过渡，正反两面雕有苹果的LOGO。

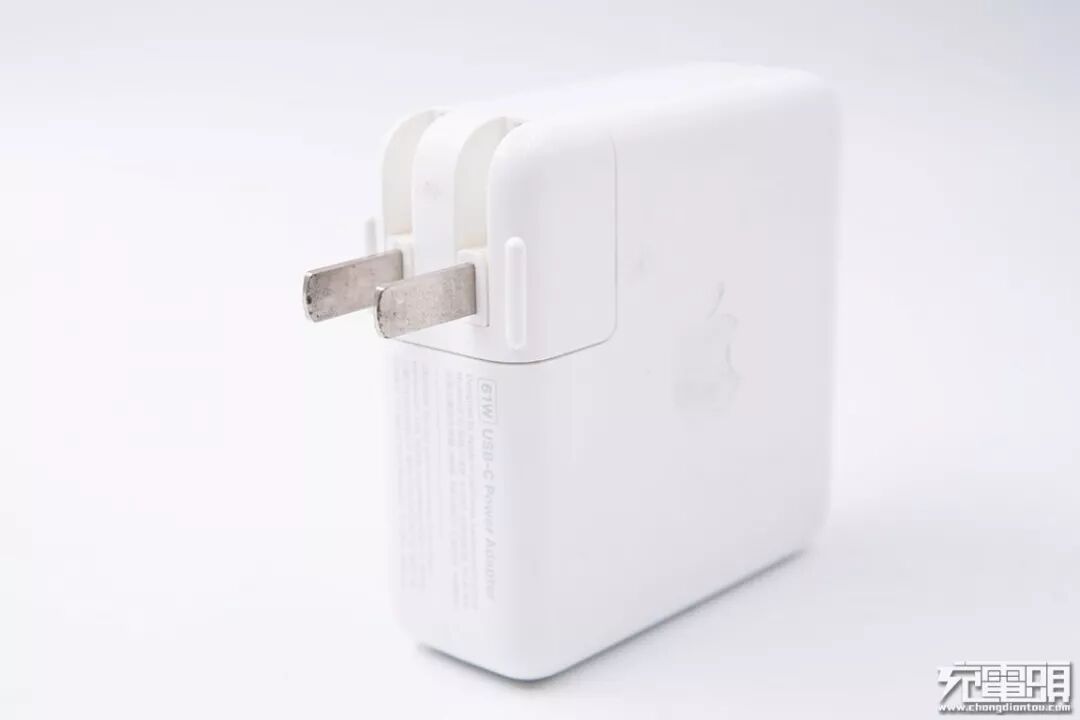

这是一款国行版的61W快充充电器，AC插脚为可折叠设计。

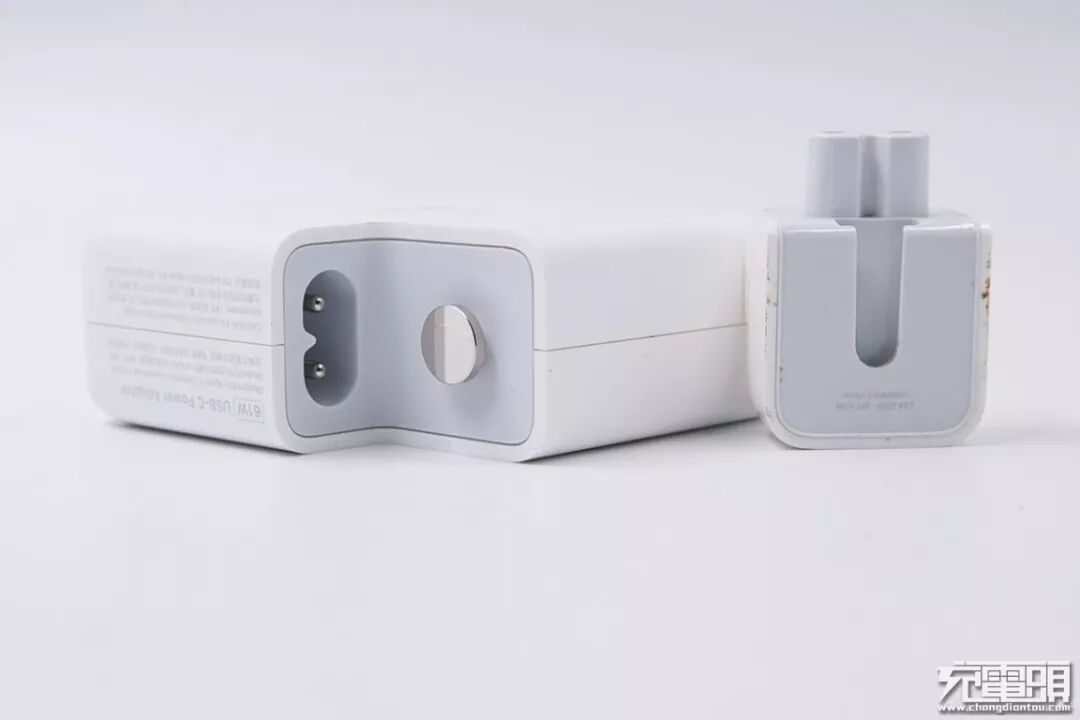

AC插脚可拆卸设计，用于可以根据自身的需求购买不同规格的插脚，如美规、欧规、英规等，出国旅游、出差很方便。

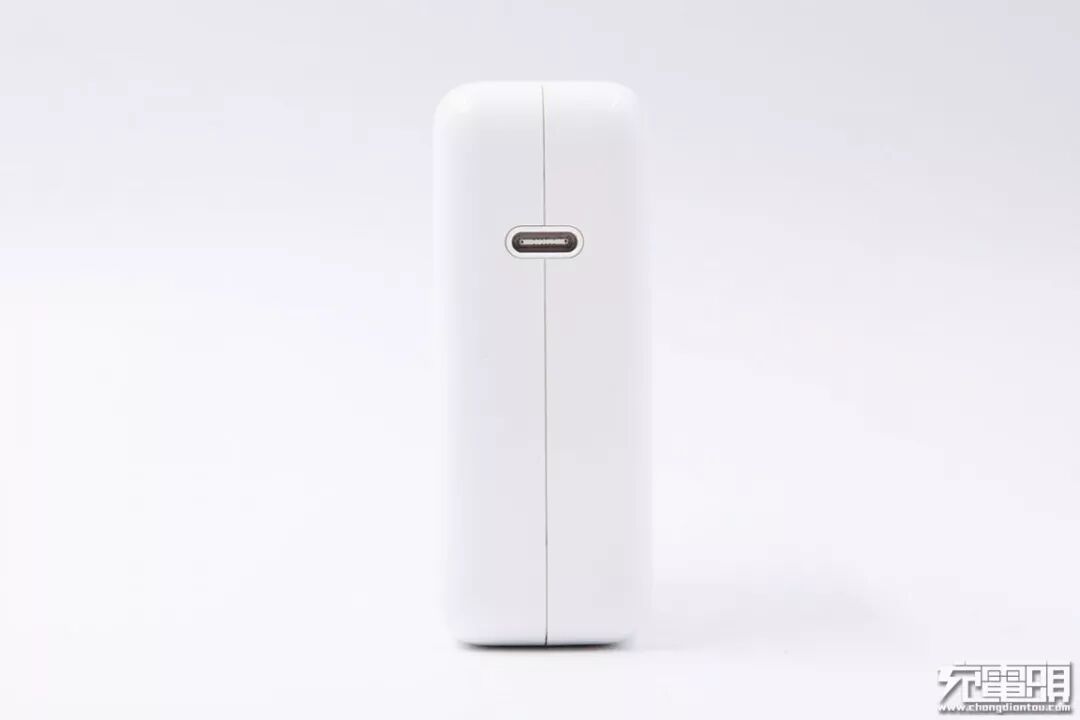

输出端有一个USB Type-C的输出接口。

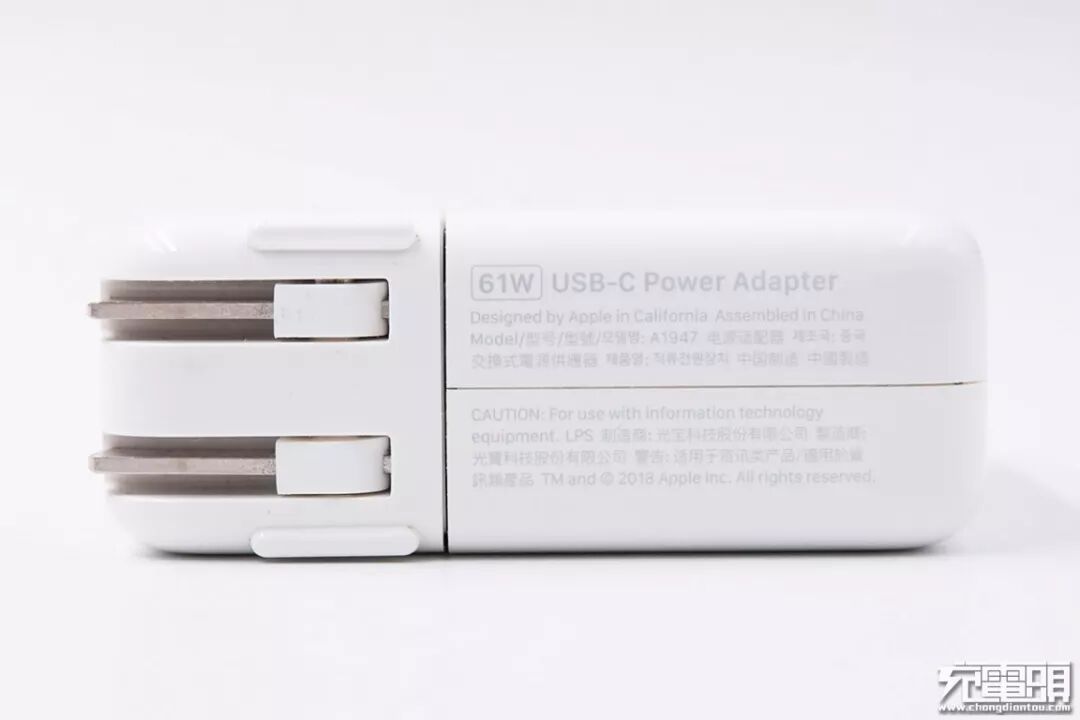

插脚侧印着产品铭牌信息，产品名称：61W USB-C Power Adapter；型号：A1947；制造商为光宝科技股份有限公司。

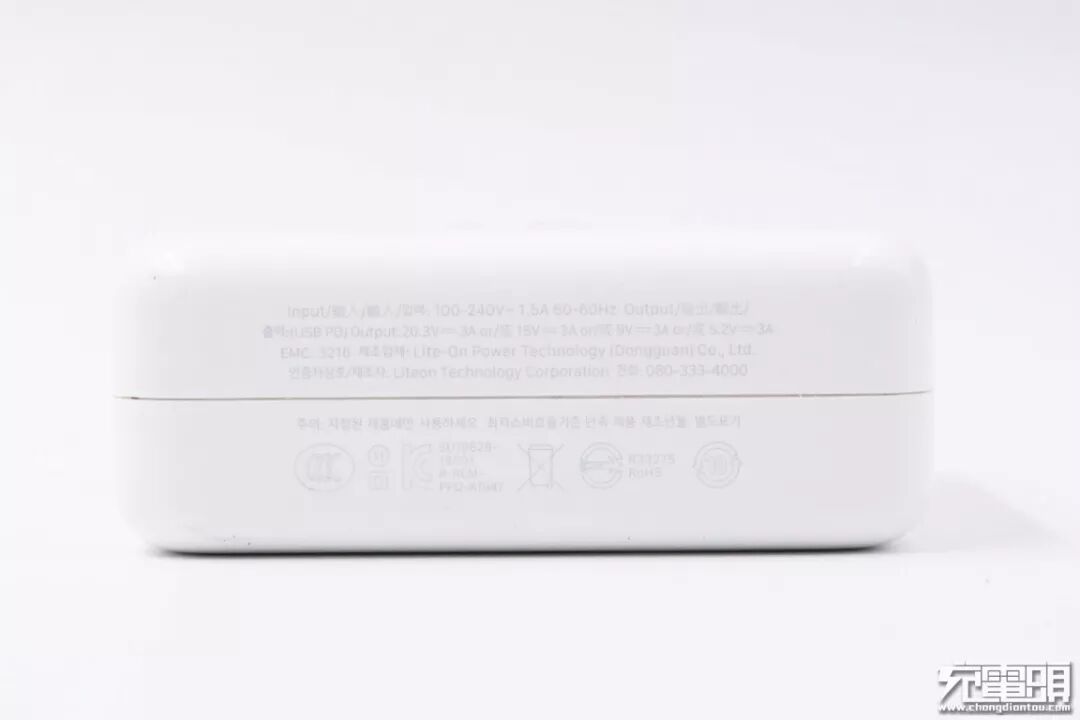

充电器的另外一侧印着产品的其他参数，输入支持100-240V~ 1.5A 50/60Hz；输出支持：20.3V/3A、15V/3A、9V/3A、5.2V/3A。产品已经通过了CCC、KC等认证，满足VI级能效标准。

充电器净重约为210g。

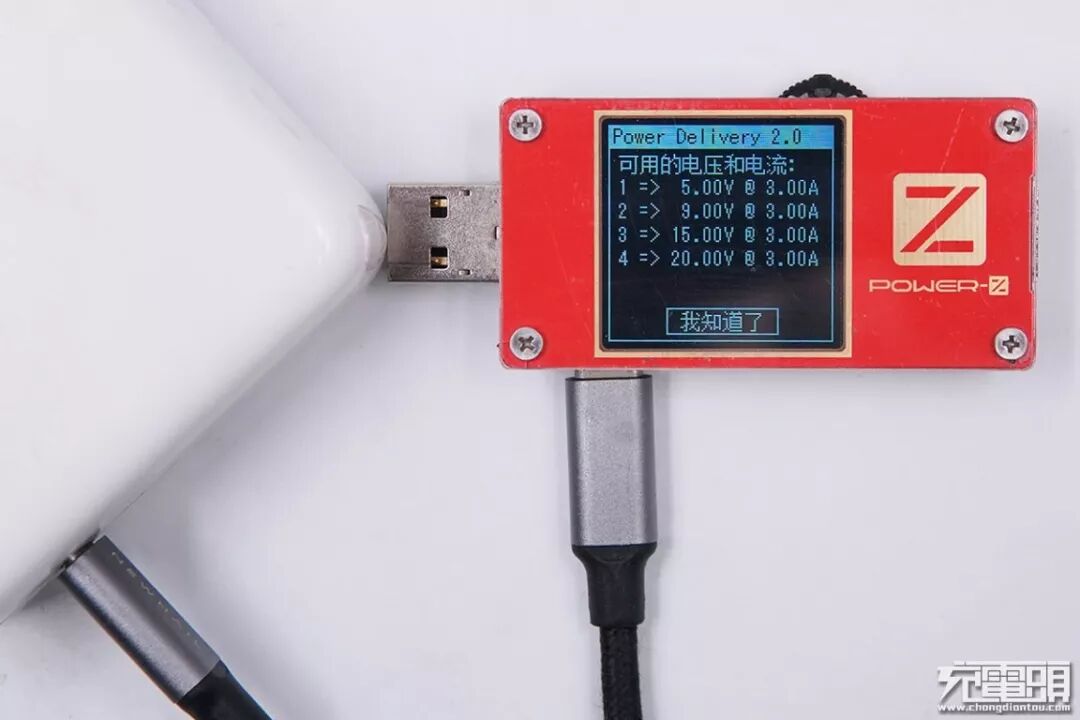

使用ChargerLAB POWER-Z KT001检测充电器的PDO报文，显示支持5V/3A、9V/3A、15V/3A、20V/3A，协议版本为USB PD2.0。

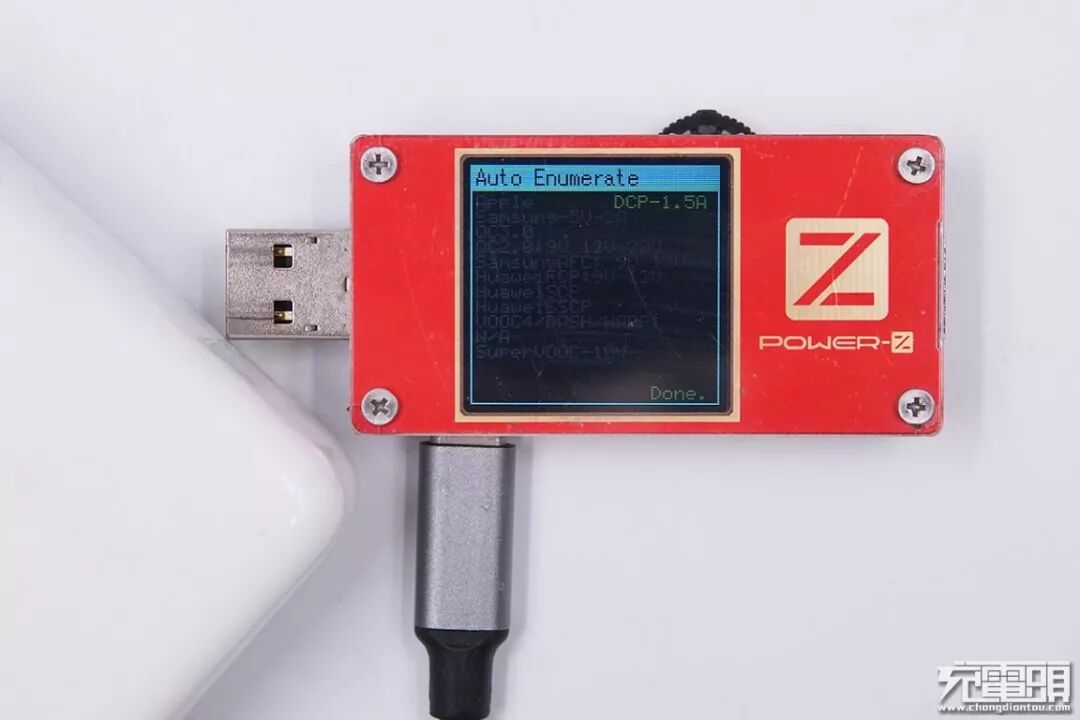

继续检测USB-C接口的其他协议，显示只有USB DCP。

二、苹果61W USB PD快充充电器A1947拆解

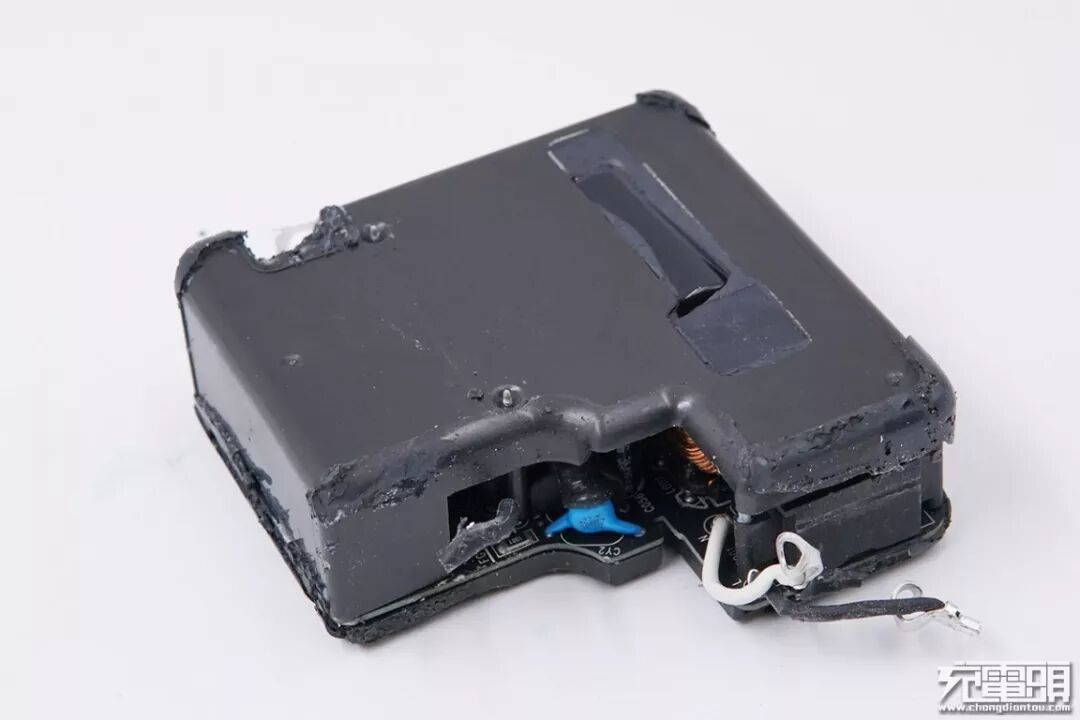

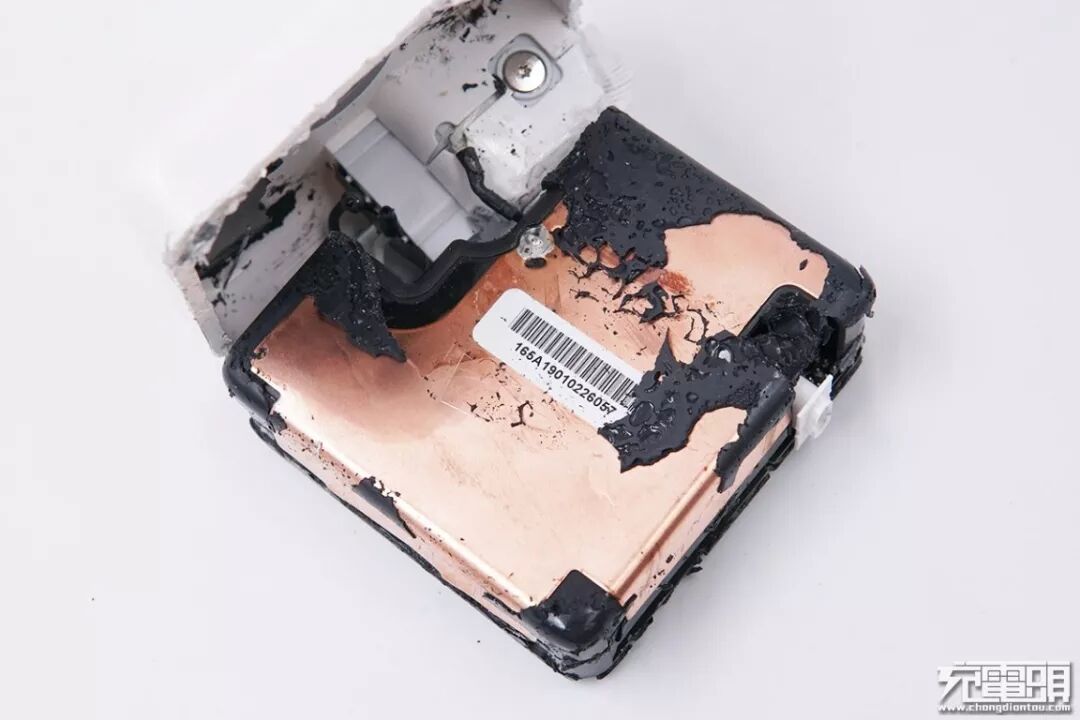

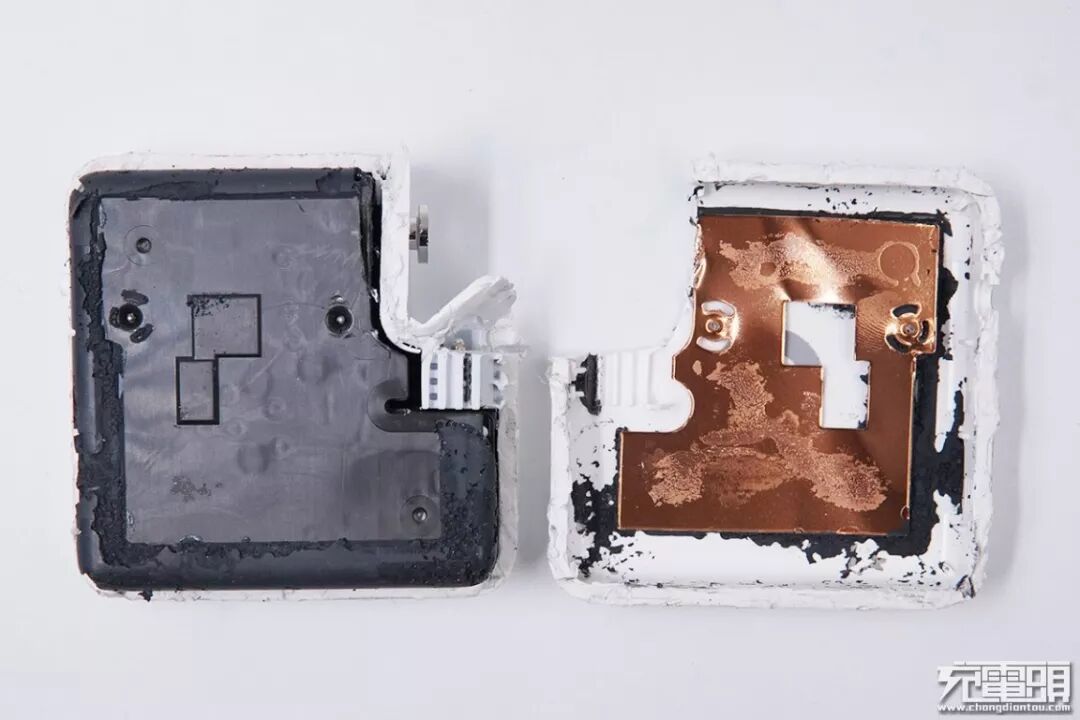

苹果原装充电器的外壳向来都非常难拆，本次拆解直接使用切割的方式强行打开外壳。可见充电器外壳内壁上贴了很大一块散热铜片。

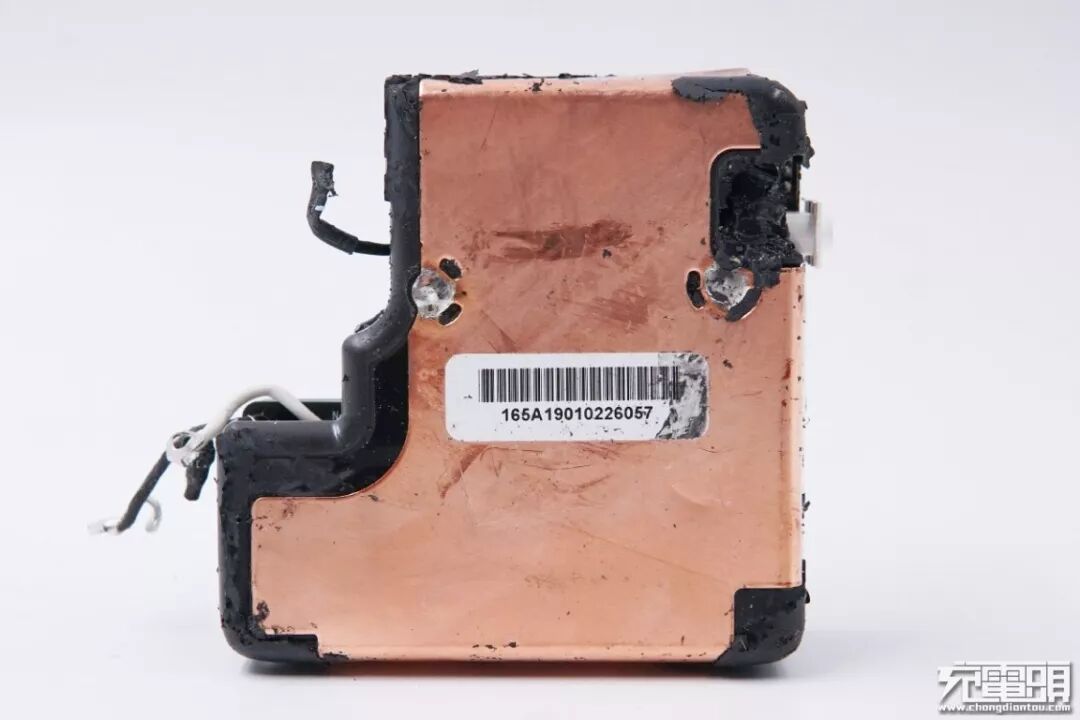

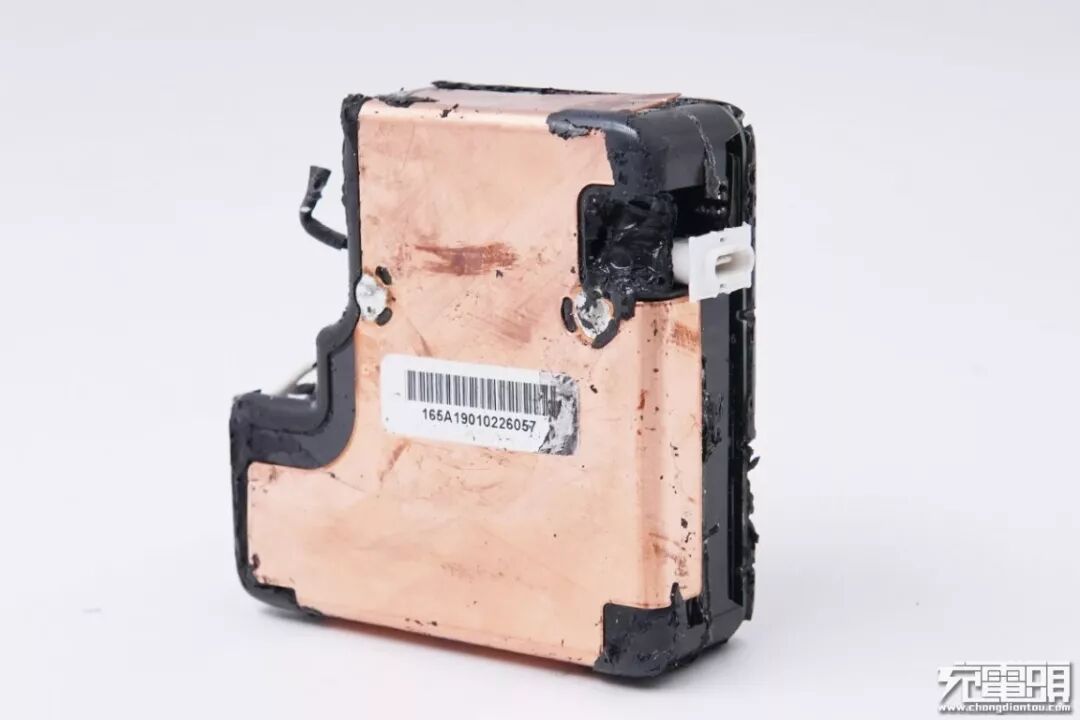

内部PCBA模块的另外一侧采用了大面积的散热铜片包裹，起到均匀散热的作用。

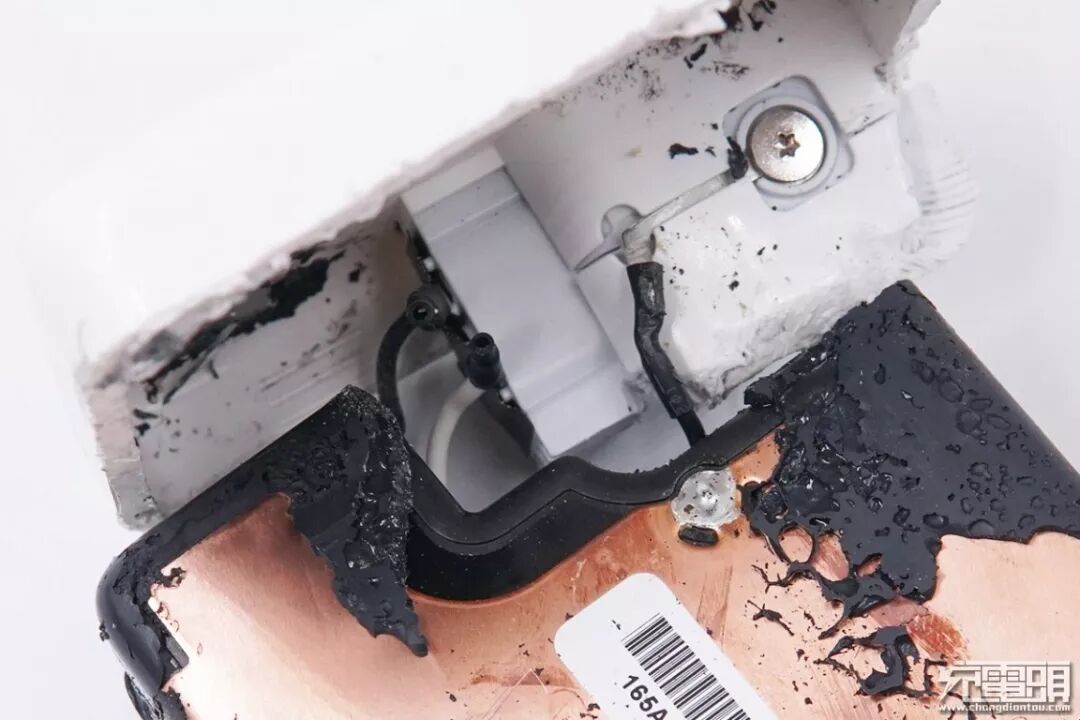

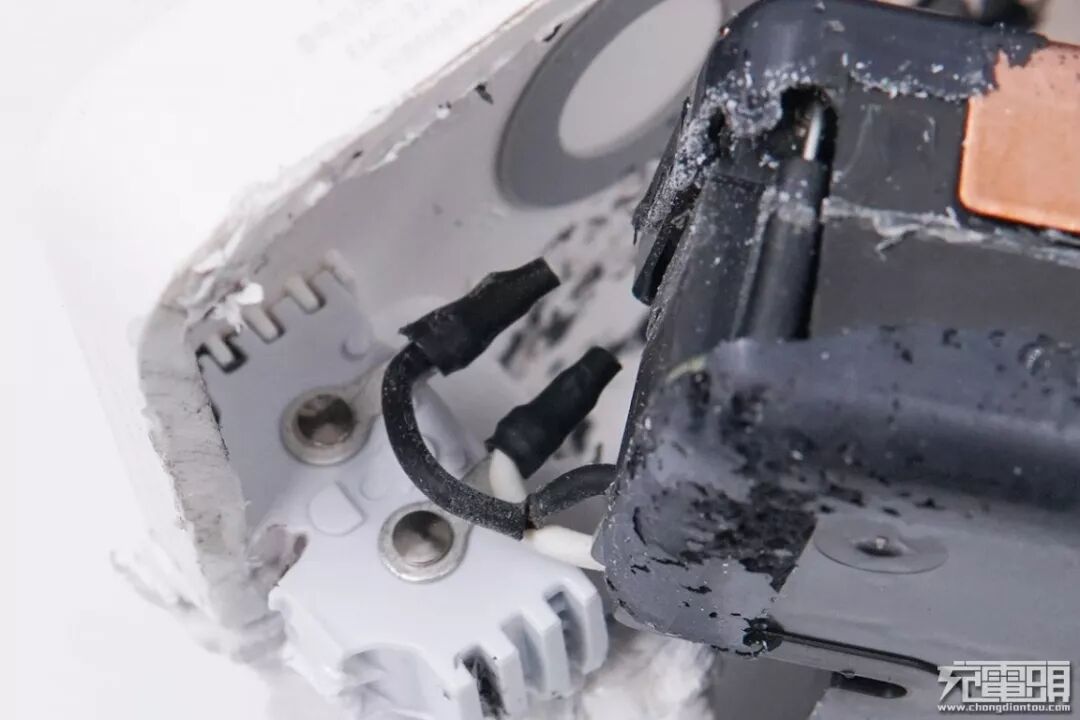

充电器使用三根导线与AC插口的母座部分连接取电，焊接的位置使用热缩管包裹绝缘。

火线和零线特写。

将AC插脚剪掉。

从侧面可以看到，大面积散热铜片下面是为塑料支架，同时起到支撑和导热的作用。

完全拆除外围的散热铜片，外壳内部的空隙采用胶水填充。

从AC输入端可以隐约看见内部黑色的PCB板。

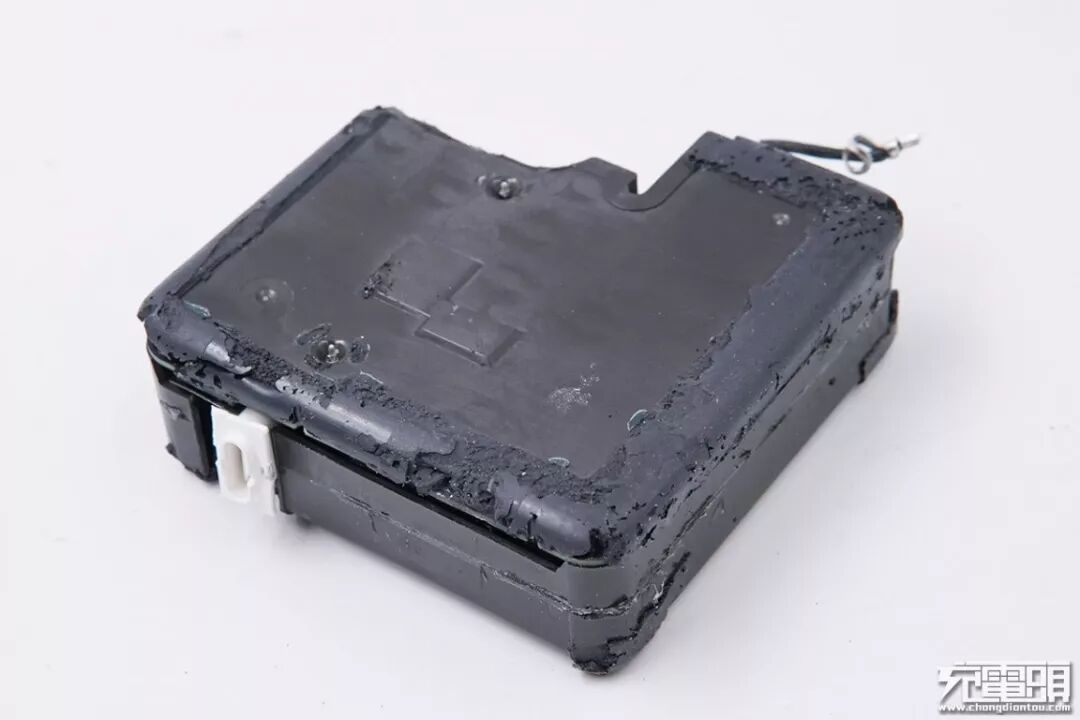

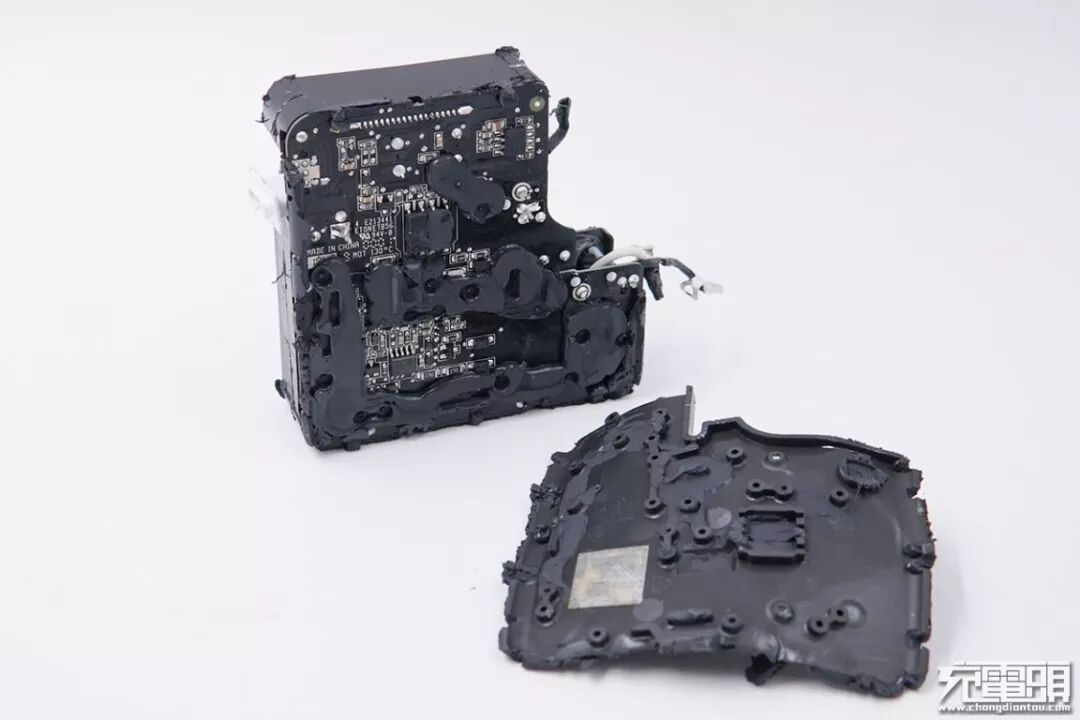

拆除其中一面的绝缘板，可见PCB板上涂有大量的黑胶，绝缘板内侧有很多小凸点支撑。

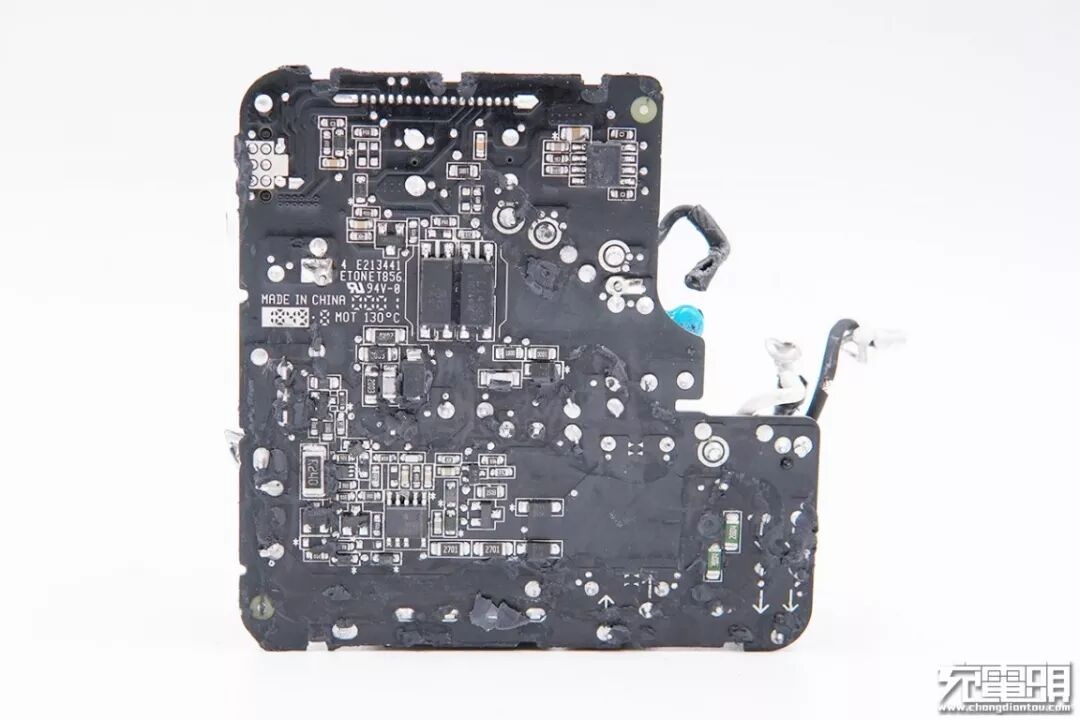

PCB板一览，与塑料框支撑点接触的地方有胶水加固。

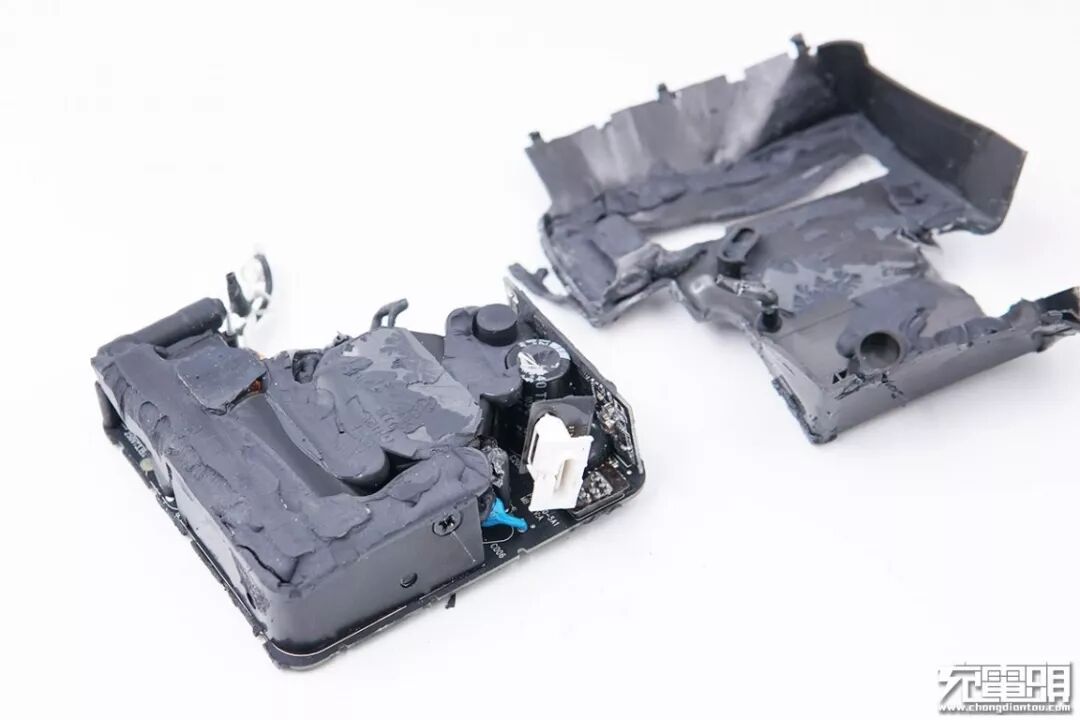

继续拆除另一块绝缘板，PCB板上元器件采用大量的注胶处理。

USB-C接口旁边使用了一块协议小板，垂直安装。

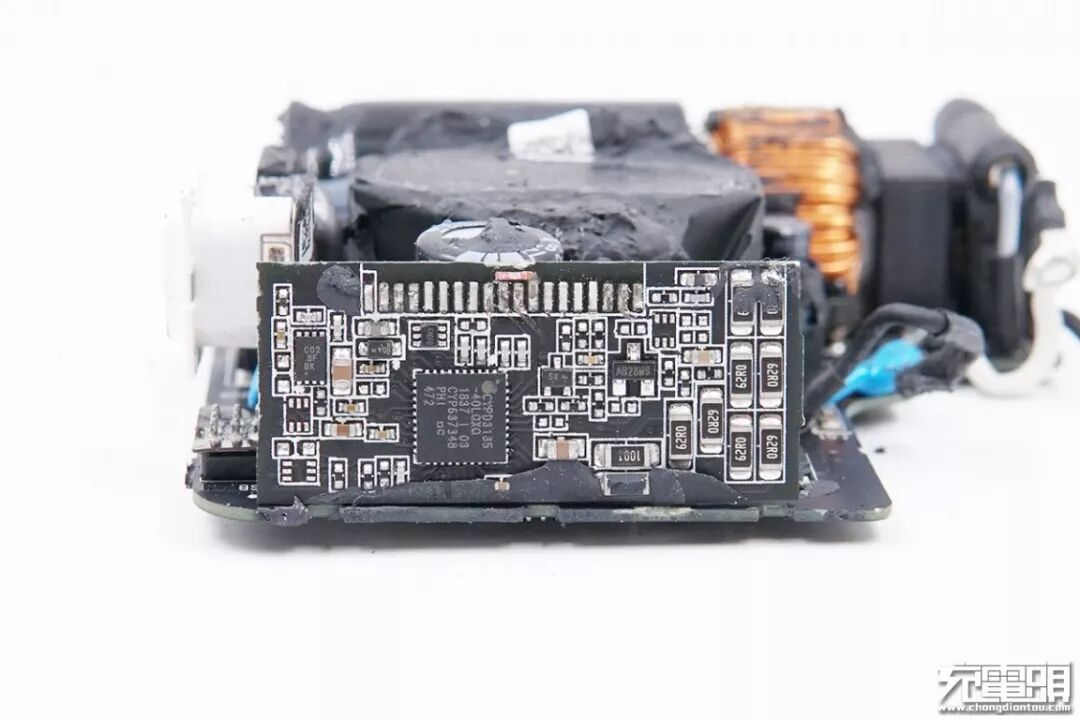

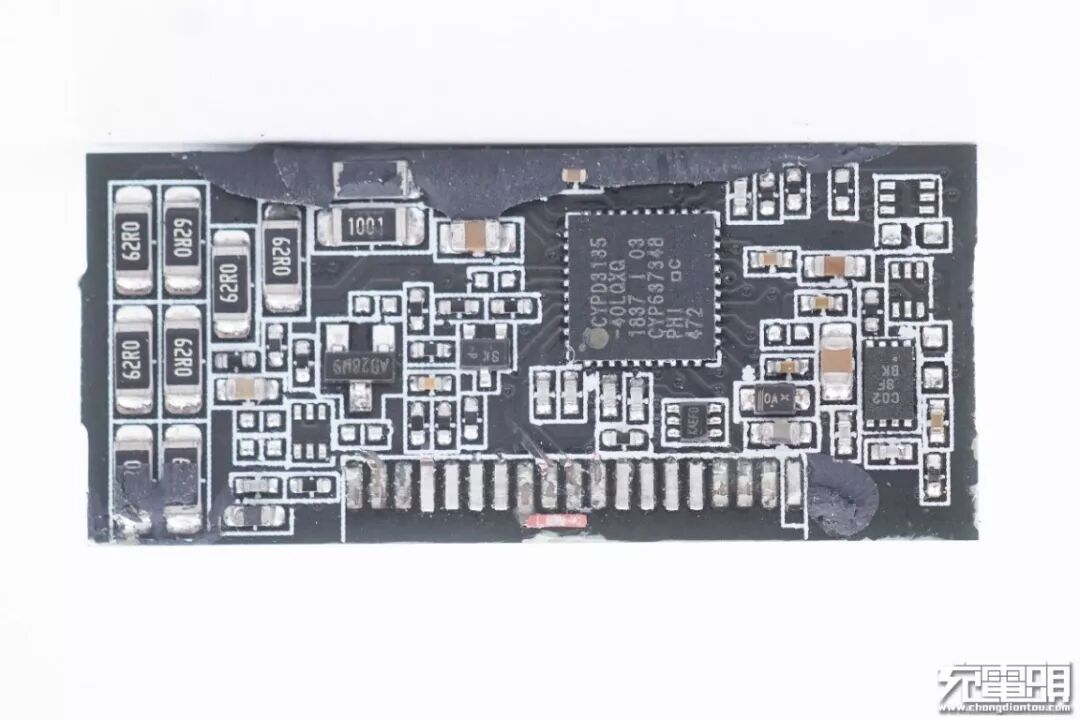

协议小板上主要有两颗芯片。

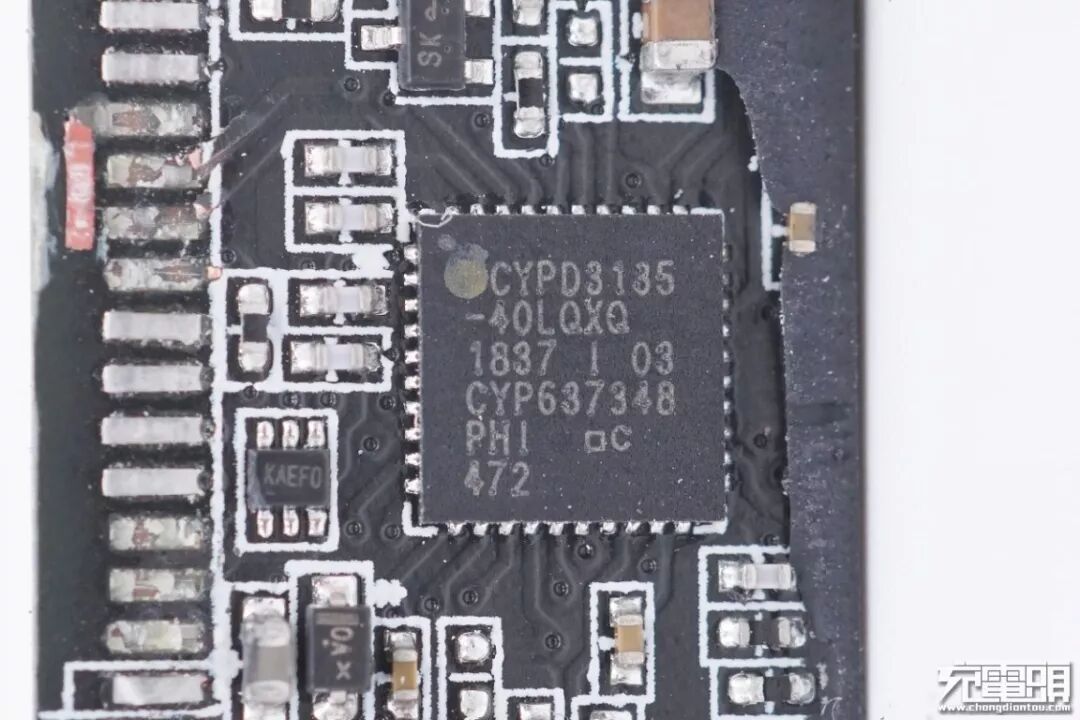

协议芯片型号CYPD3135-40LQ，属于Cypress赛普拉斯CCG3系列。负责USB PD的通讯，这也是一颗专为苹果定制的型号，内部还烧录了苹果充电器SN编码。

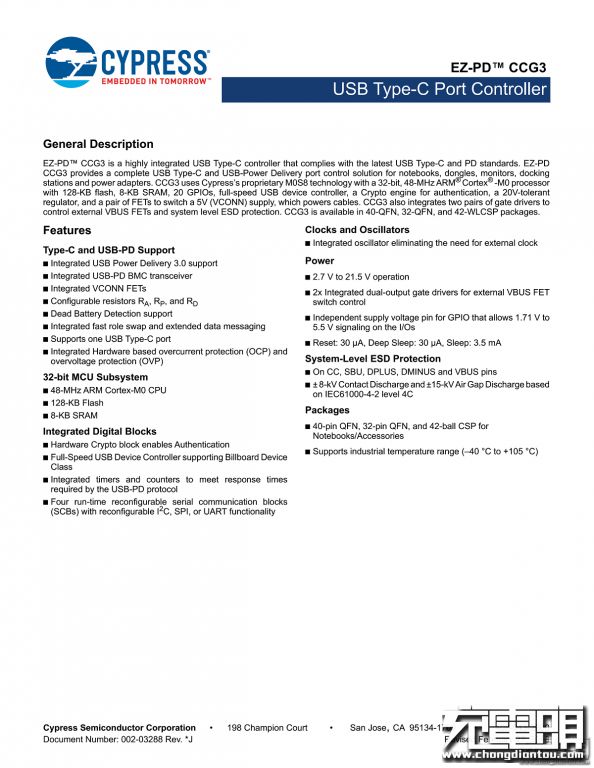

CCG3是一种高度集成的USB-C型控制器，符合最新的USB-C和PD标准，目前已经取得USB PD2.0认证。CCG3是一个完整的USB-C和USB电源端口控制解决方案，可用于笔记本电脑、显视器、拓展坞以及电源适配器等设备。

CCG3使用Cypress专有的M0S8技术，具有32位、48-MHz ARM Cortex-M0处理器，具有128 KB闪存、8KB SRAM、20GPIOS、全速USB设备控制器。可用于认证的密码引擎、20V容错调节器，以及一对FET开关5V（VCON）电源，为电缆供电。CCG3还集成了两对栅极驱动器来控制外部VBUS FET和系统级ESD保护，电源领域应用中，CGG3常用封装有40-QFN、32-QFN两种封装形式。

充电头网了解到，采用赛普拉斯CYPD3135的产品还有苹果30W USB PD充电器（新款）、iPhone 11 Pro原装充电器A1696（港版）、ANKER安克USB PD双口快充车充A2229等产品。

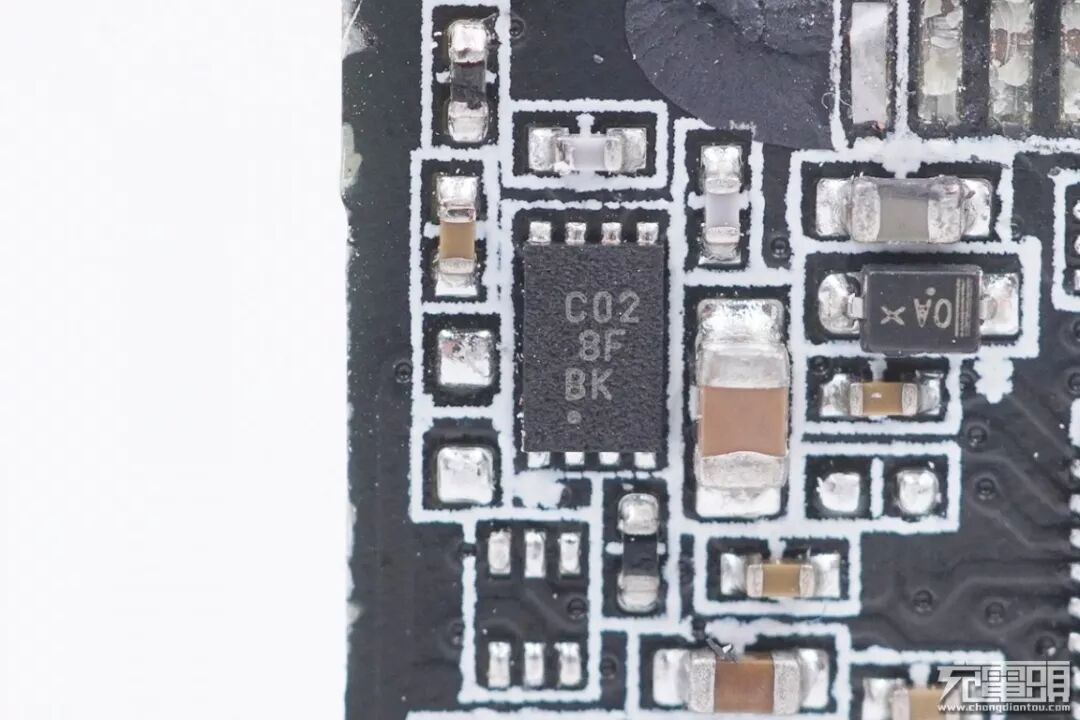

丝印C02 8F BK的芯片。

USB PD协议小板背面没有元件，丝印了生产日期等信息，还有一个二维码。

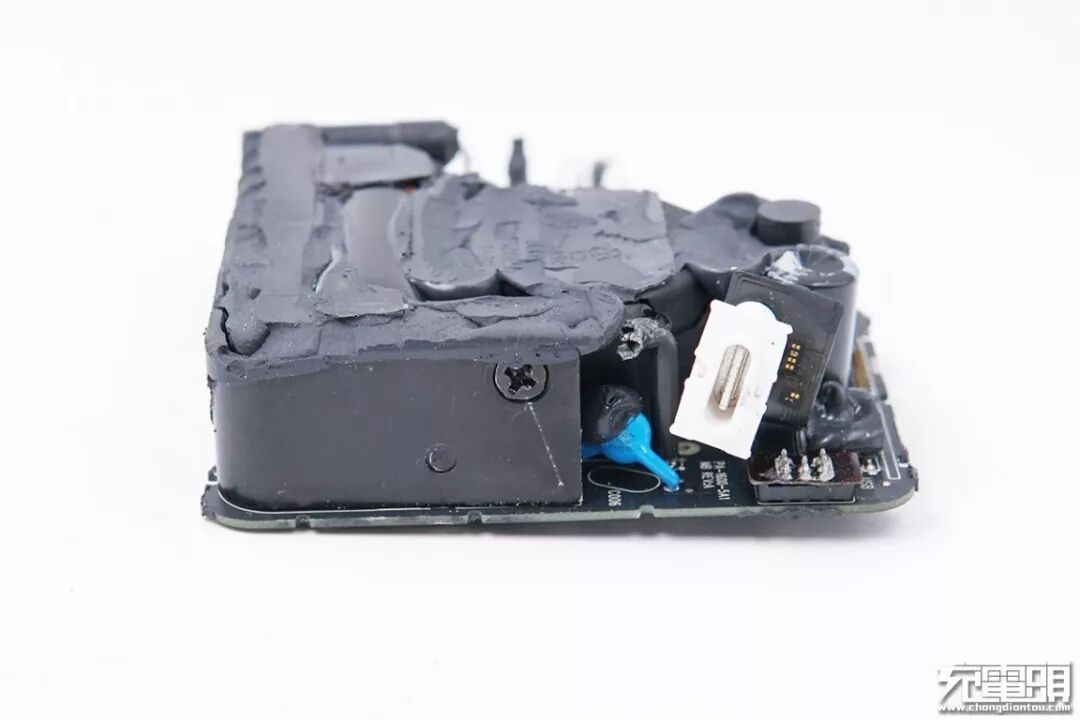

侧面有一款“L”型的金属散热片，使用螺钉与内侧的初级开关管固定，帮助初级开关管的散热。旁边的USB-C接口与此前拆解的USB PD充电器风格略有差异，为一体设计，并使用柔性电路板与主PCB板连接。

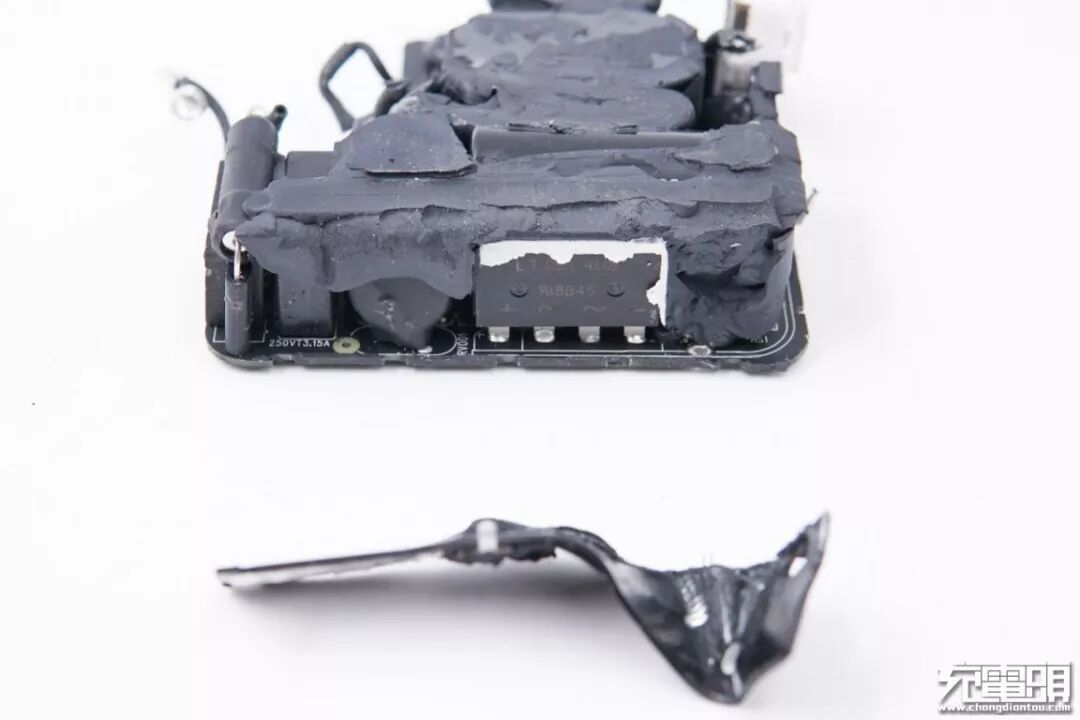

拆除金属散热片之后，从侧面可以见一颗输入整流桥，开关管和整流桥共用一个散热片，胶水导热到正面铜片上散热。

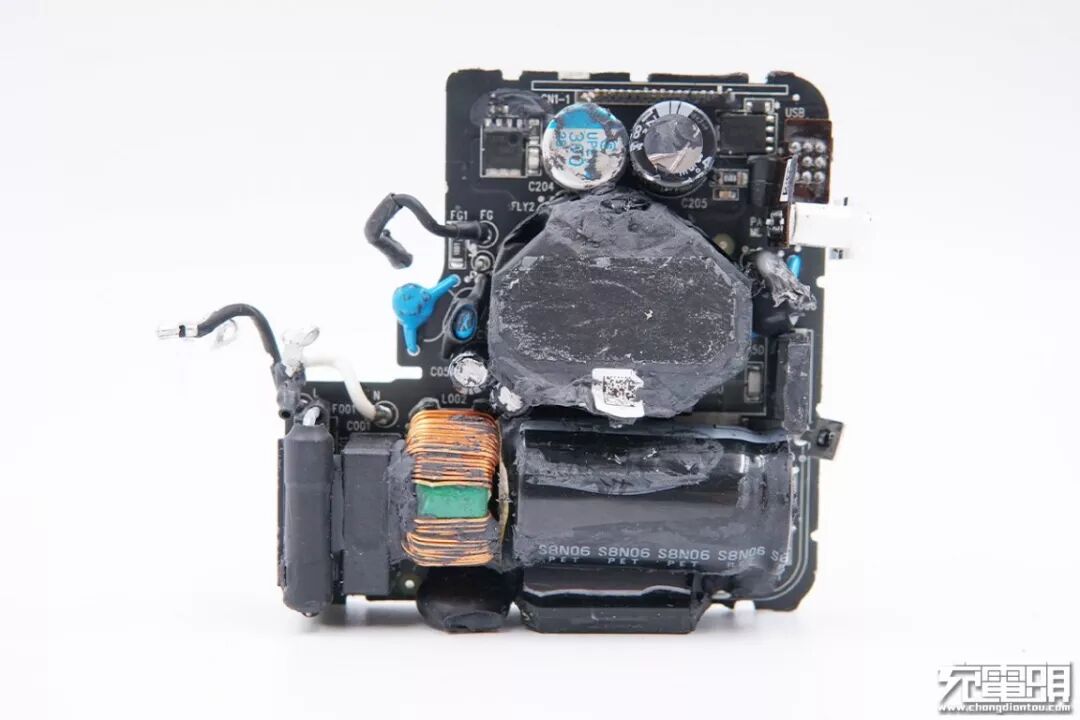

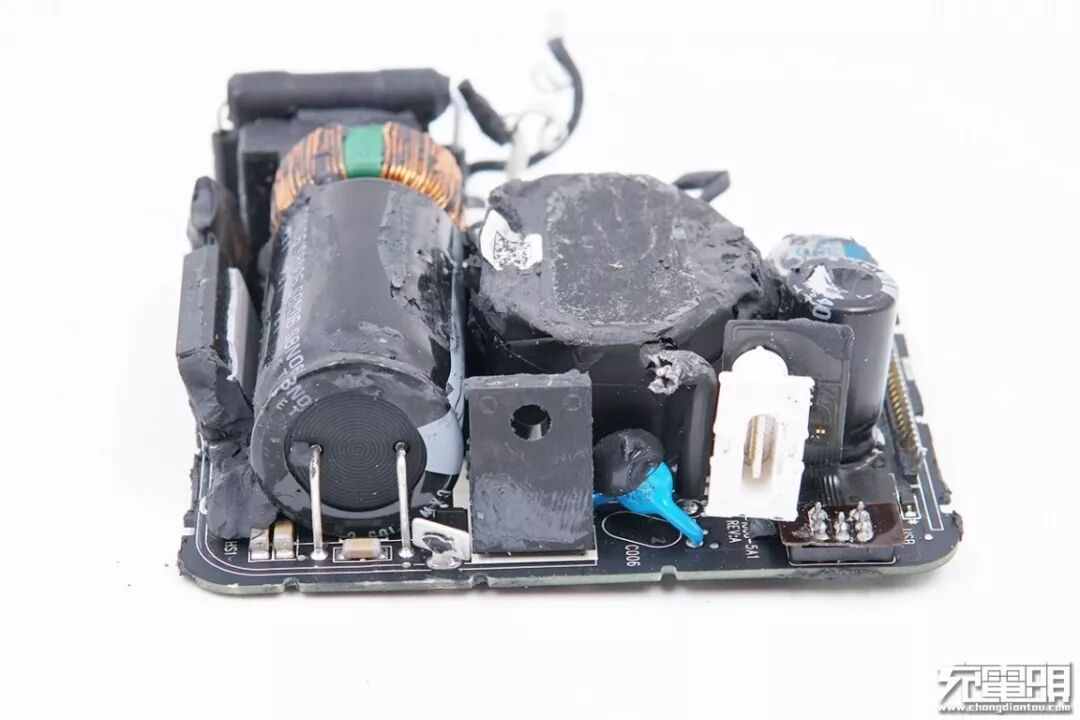

将PCB板正面的注胶全部清除干净，居中是一颗变压器，旁边是一颗输入滤波电解电容，输入端设有共模电感，保险丝等器件；输出滤波采用一颗电解电容搭配一颗固态电容。接下来为大家一一接介绍各个元器件。

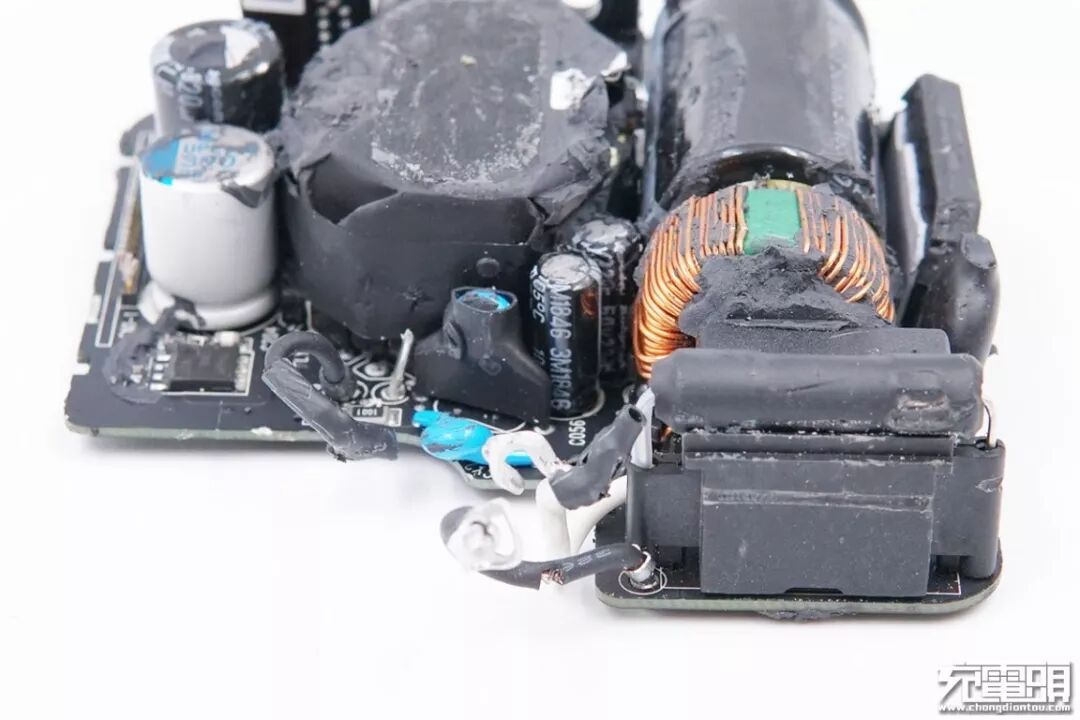

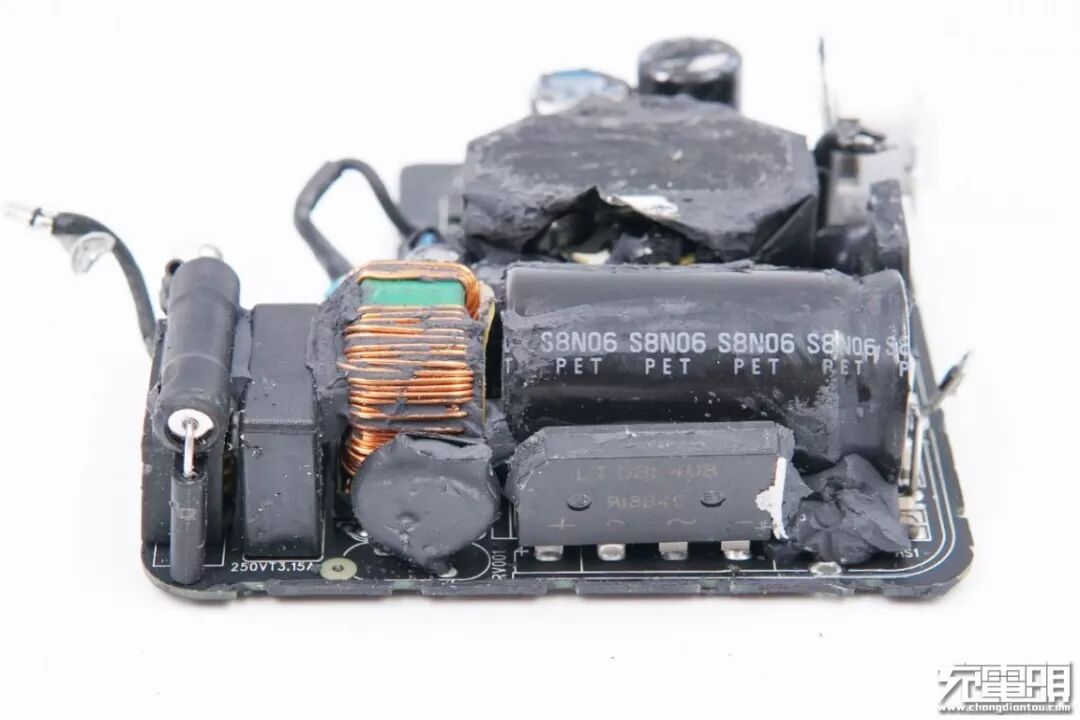

从左到右依次是保险丝、安规X电容、共模电感、压敏电阻、整流桥、电解电容。

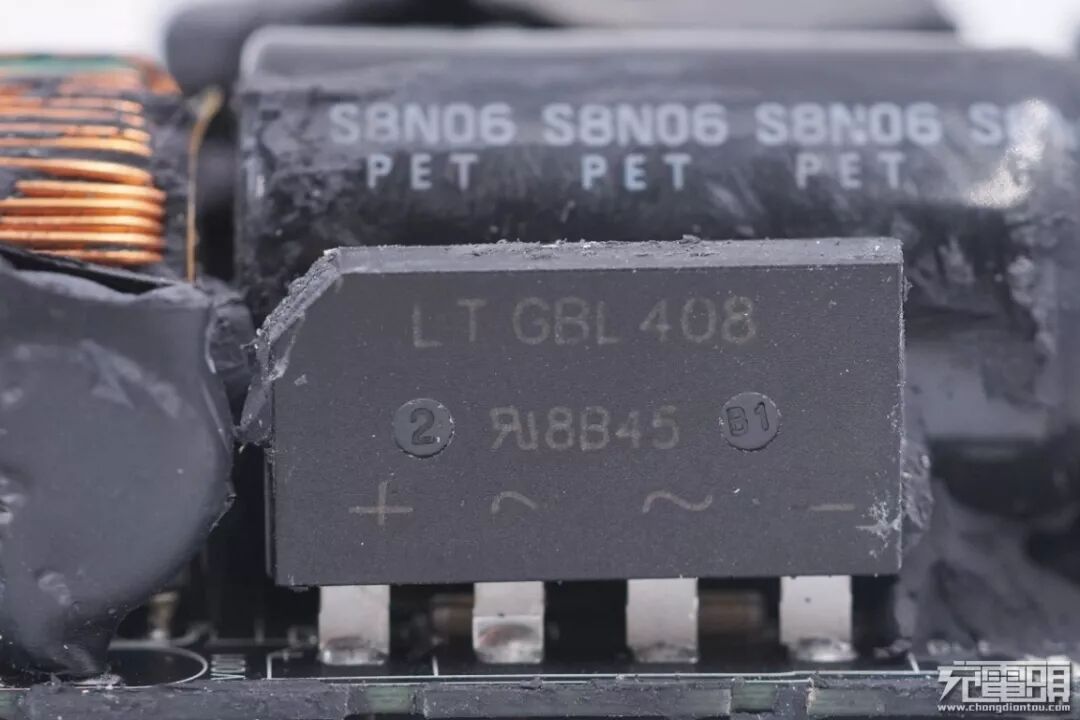

输入整流桥 GBL408，采用光宝自家产品，4A电流，耐压800V。

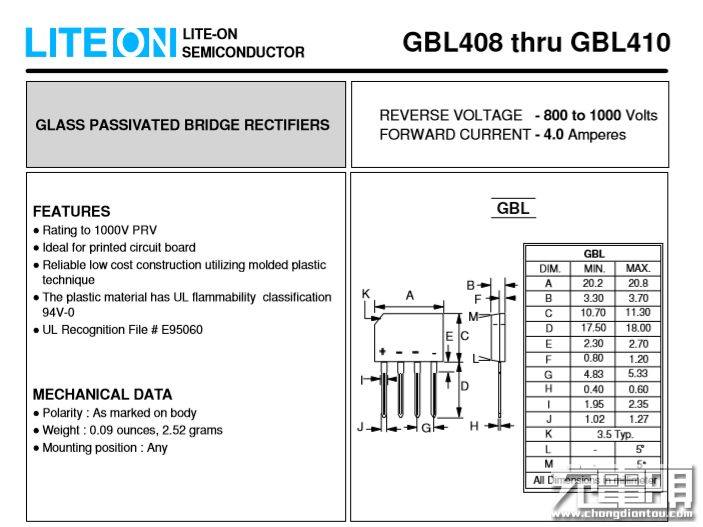

光宝 GBL408 详细资料。

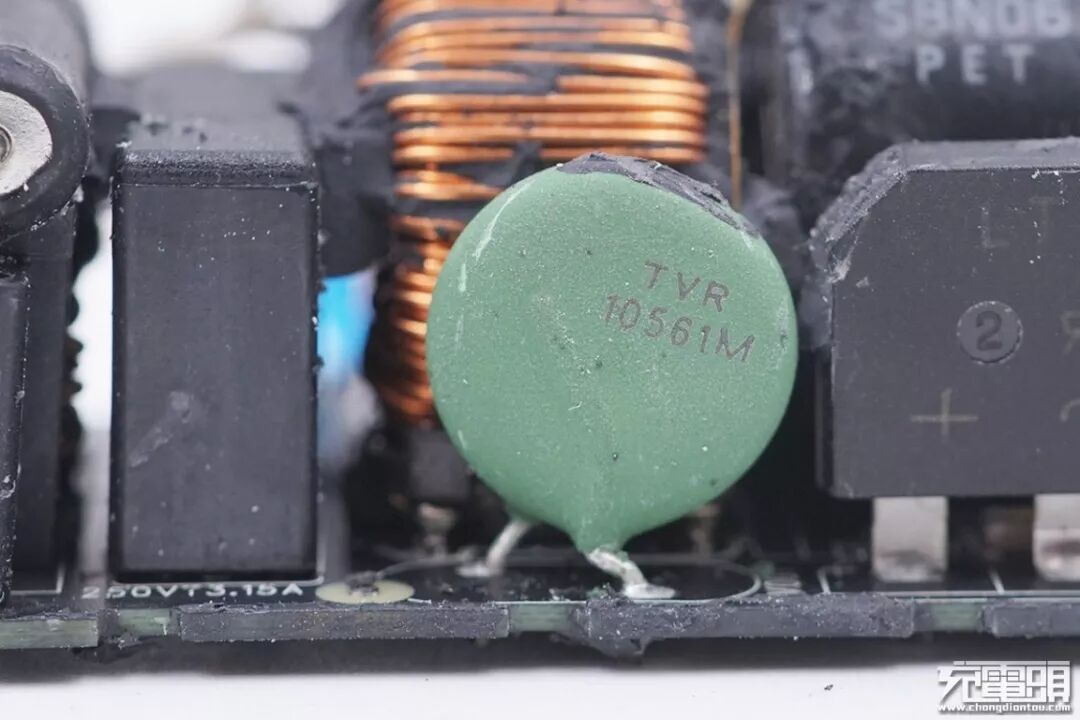

TVR10561M 压敏电阻，用于输入过压防护，使用热缩管包裹。

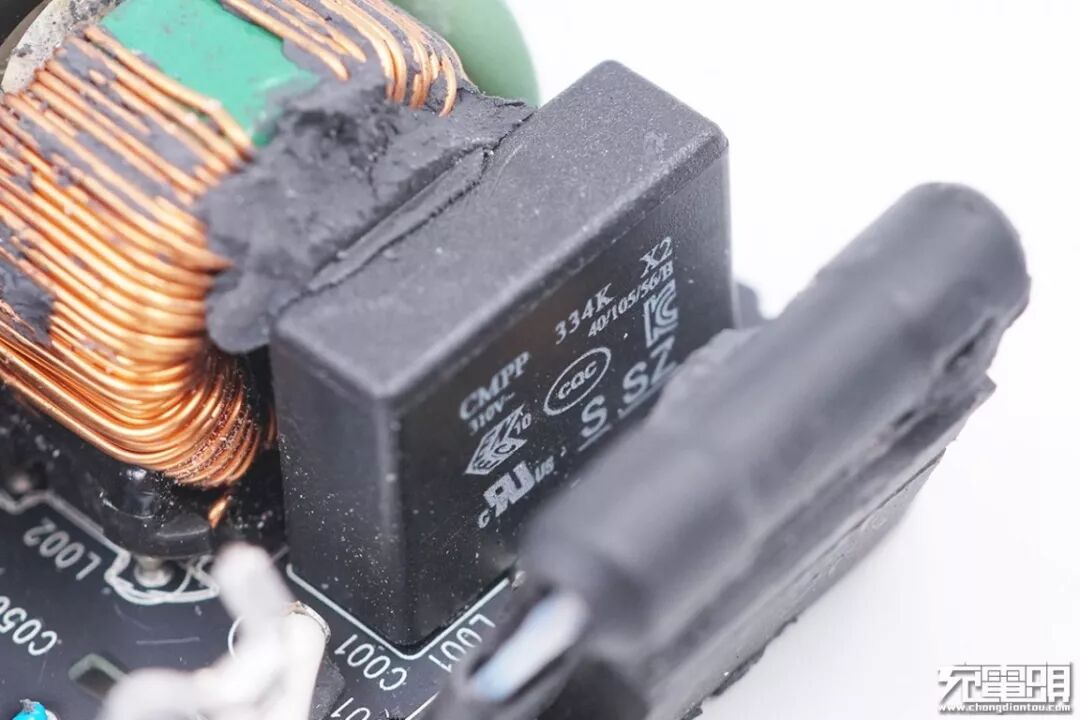

安规X电容，0.334μF。

侧面是一颗初级开关管、旁边是Y电容。

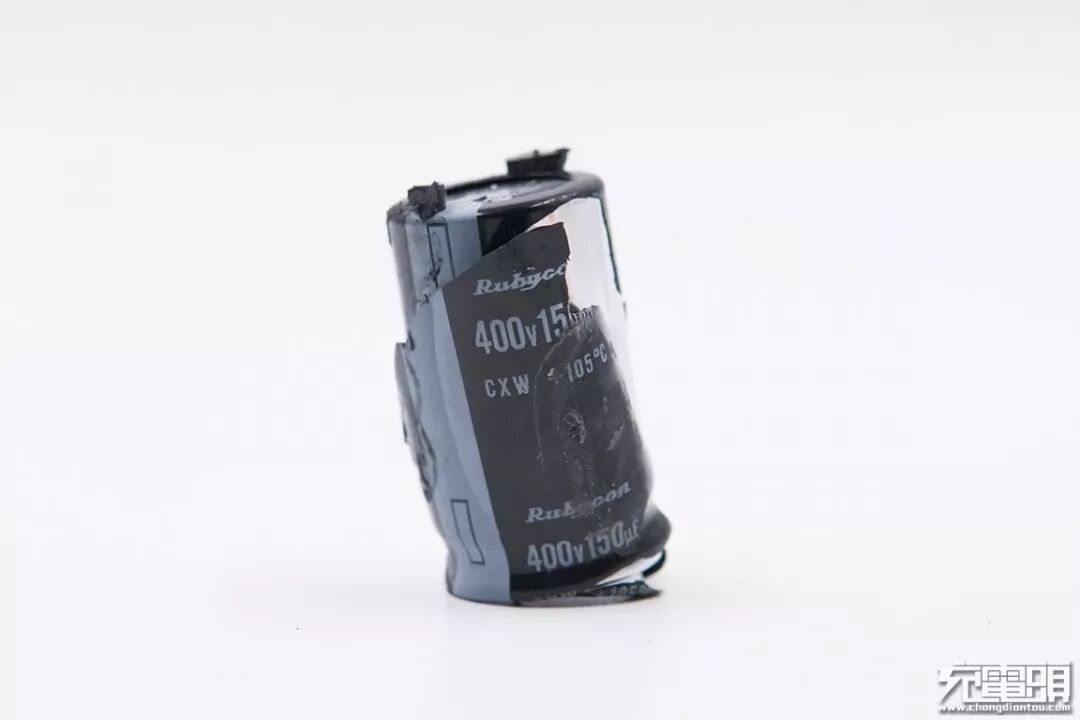

初级电解电容来自Rubycon，CXW系列，开关电源专用，5K小时寿命，规格400V 150μF。

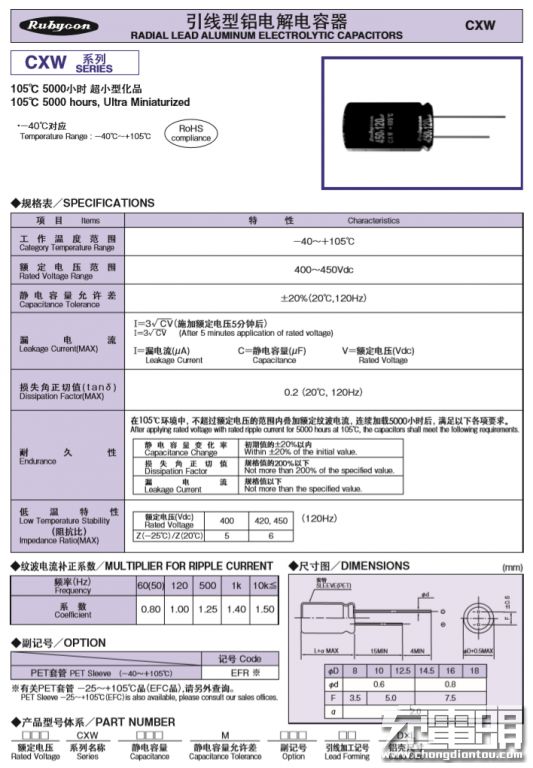

Rubycon CXW系列电容介绍。

初级开关MOS来自安森美半导体。

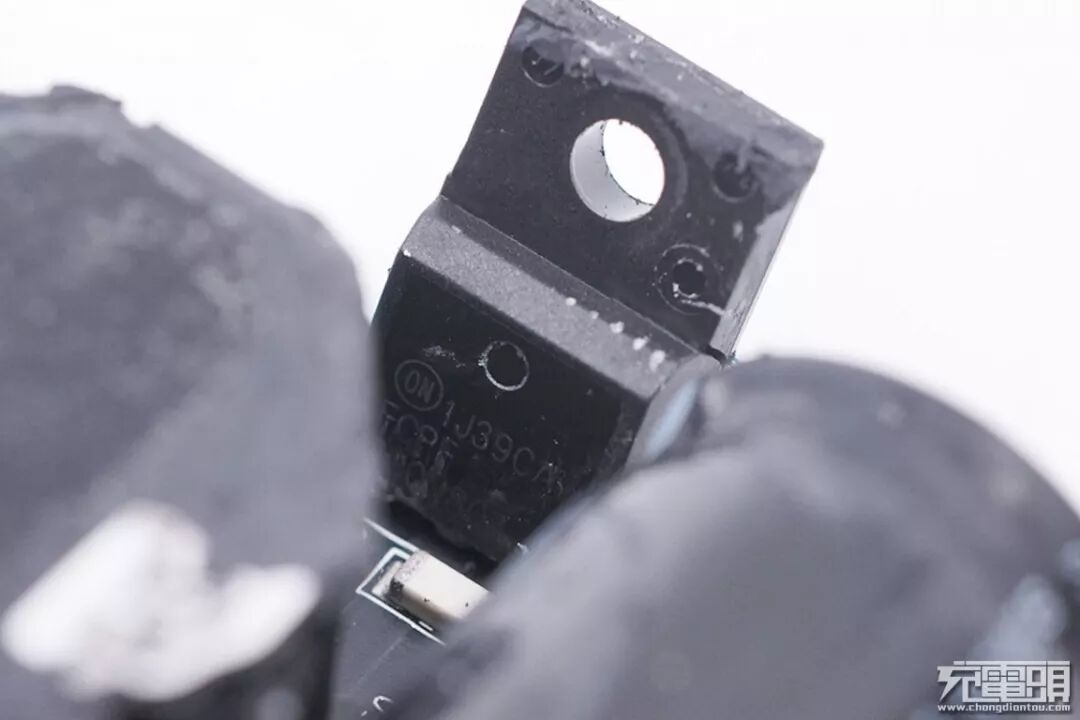

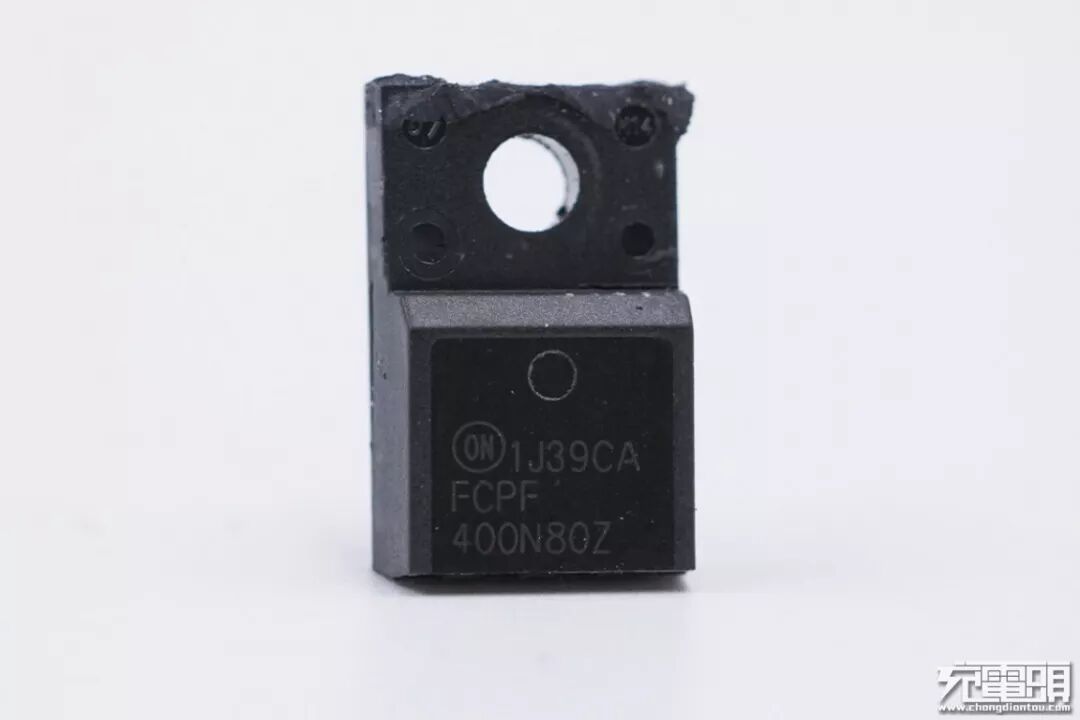

安森美 FCPF400N80Z初级开关管，耐压800V，14A，导阻0.8Ω。

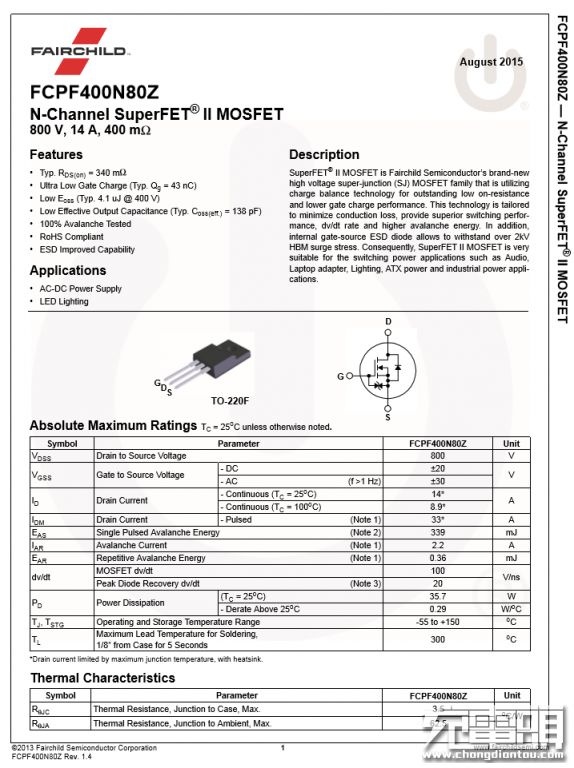

安森美 FCPF400N80Z 详细资料。

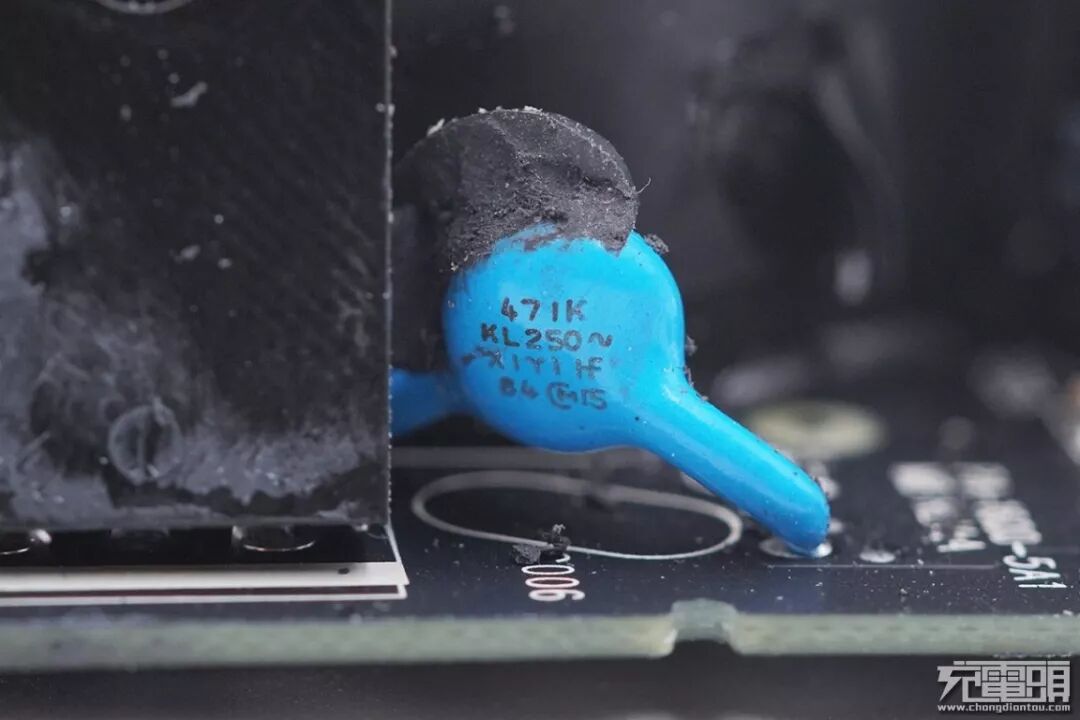

输出抗干扰Y电容特写。

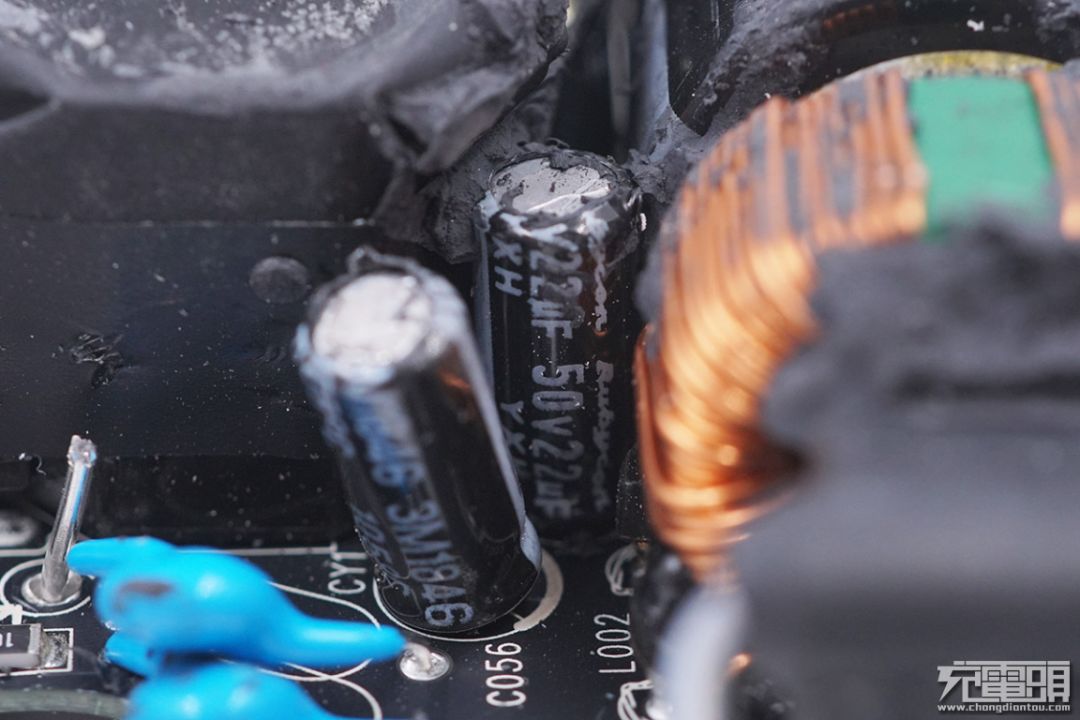

从输入端这边看，还能看到两颗Y电容，其中一颗使用热缩管包裹。在变压器旁边还有两颗小电解电容，主要用于PWM芯片供电。

两颗小的电解电容均来自红宝石，规格分别为50V 22μF和100V 68μF。

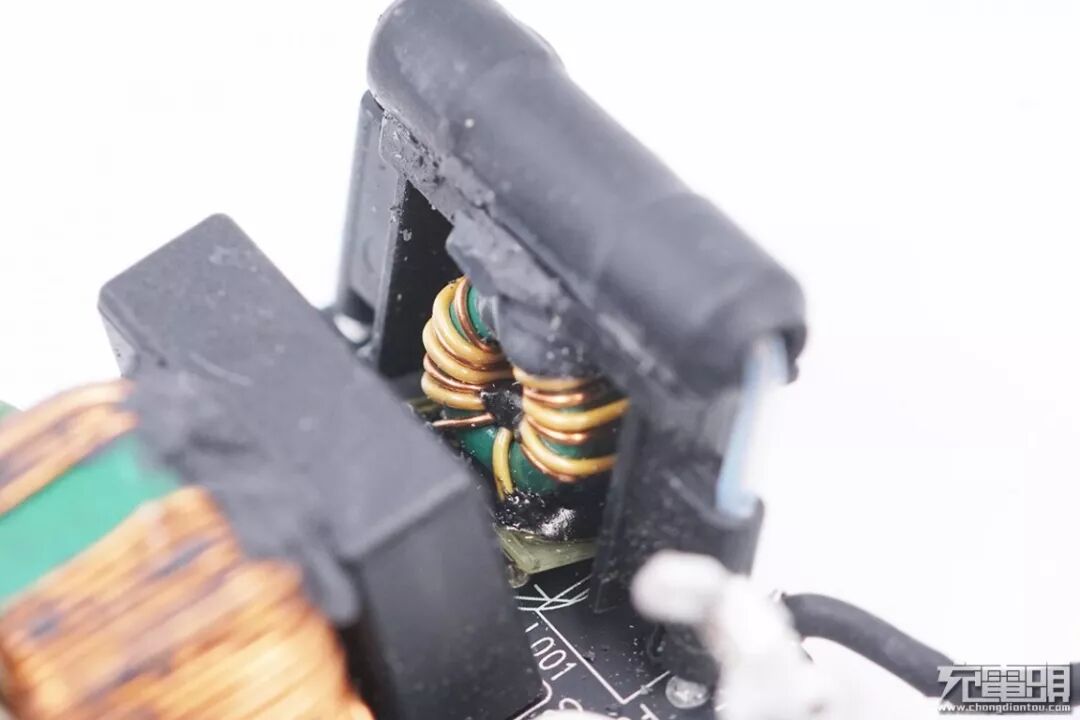

在输入端保险丝下面还设有一颗共模电感，用于消除EMI电磁干扰，保险丝固定在塑料外壳上面。

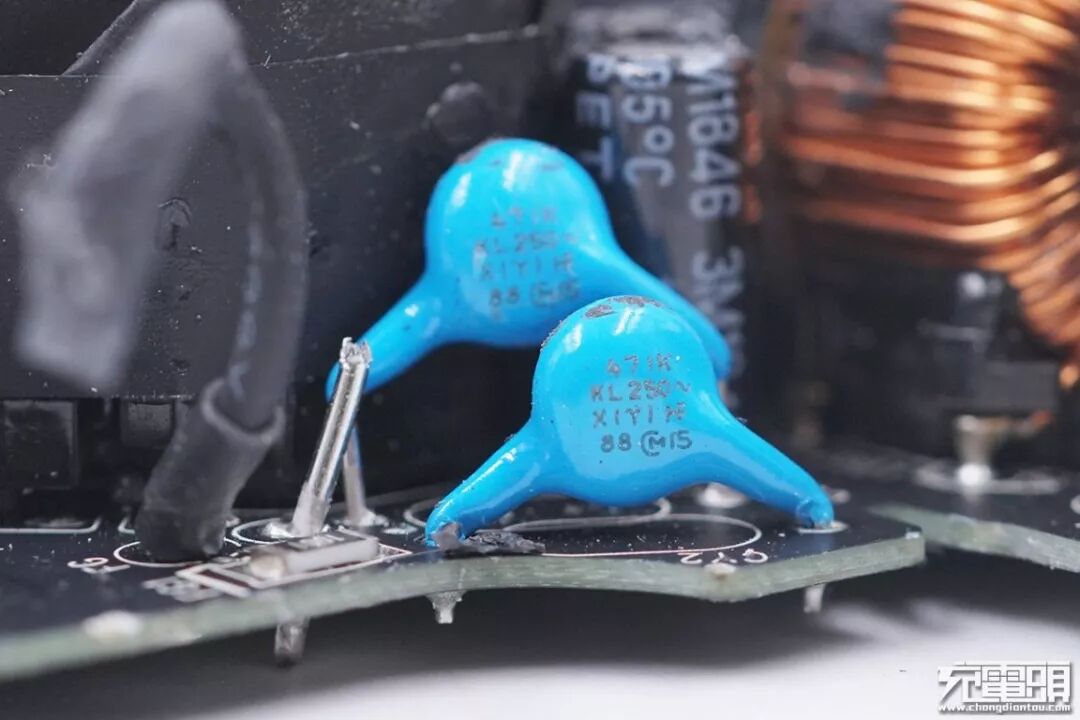

两颗Y电容特写。

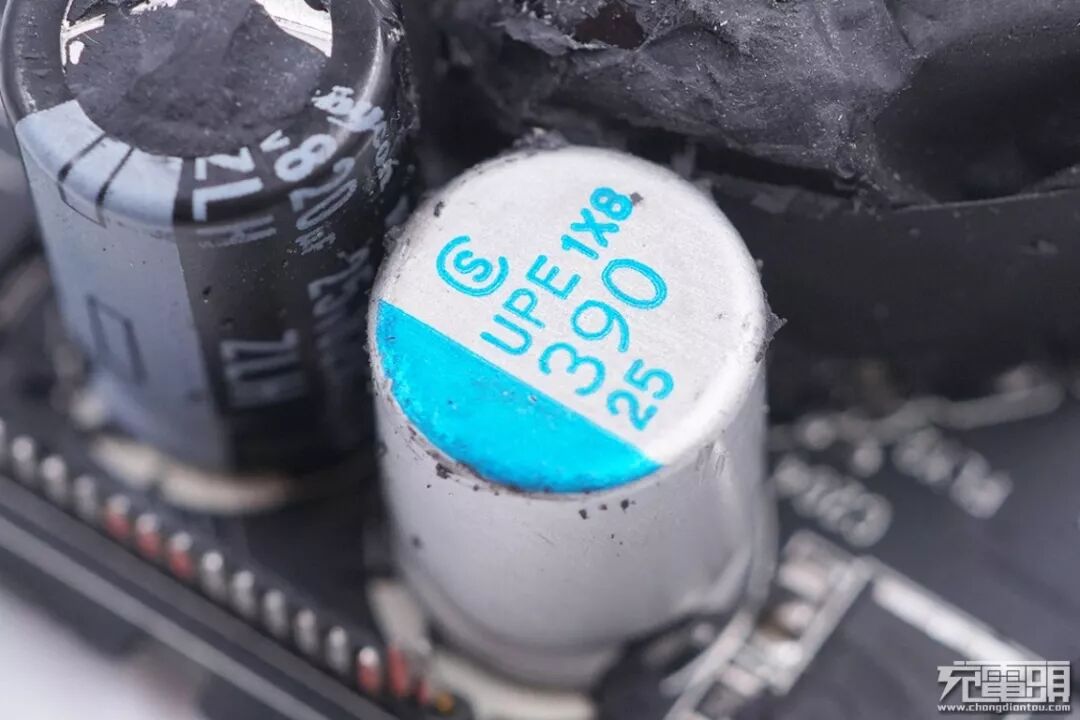

输出滤波固态电容，规格为390μF 25V。

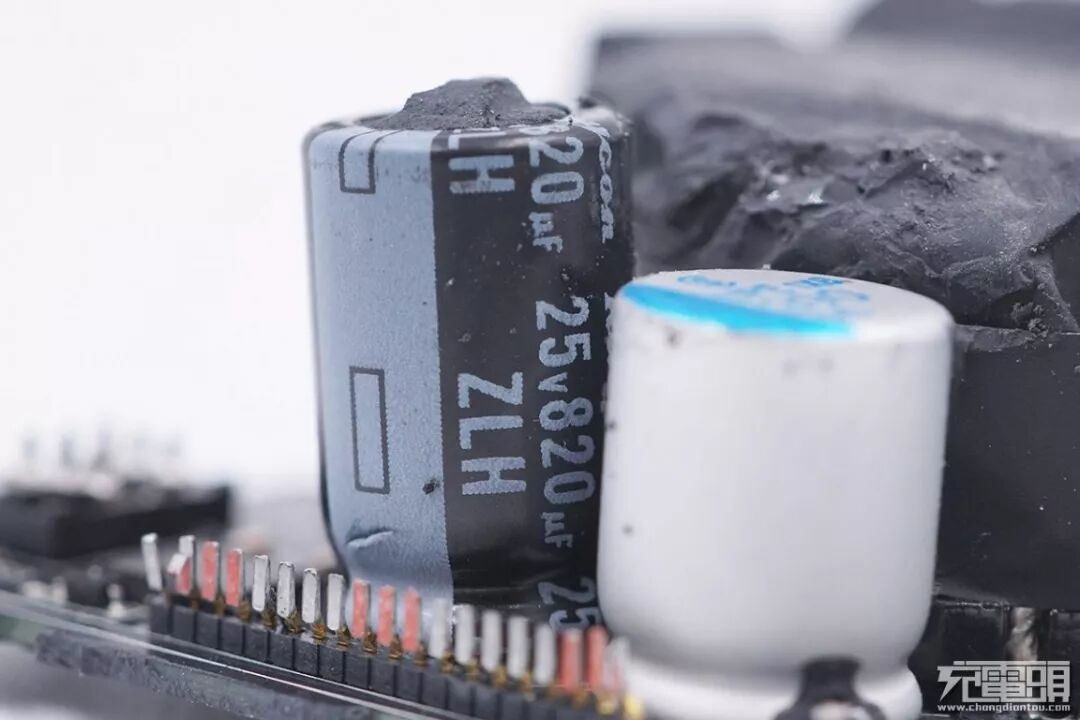

输出滤波电解电容来自Rubycon红宝石，ZLH系列，小型长寿命，低阻抗，规格25V 820μF。

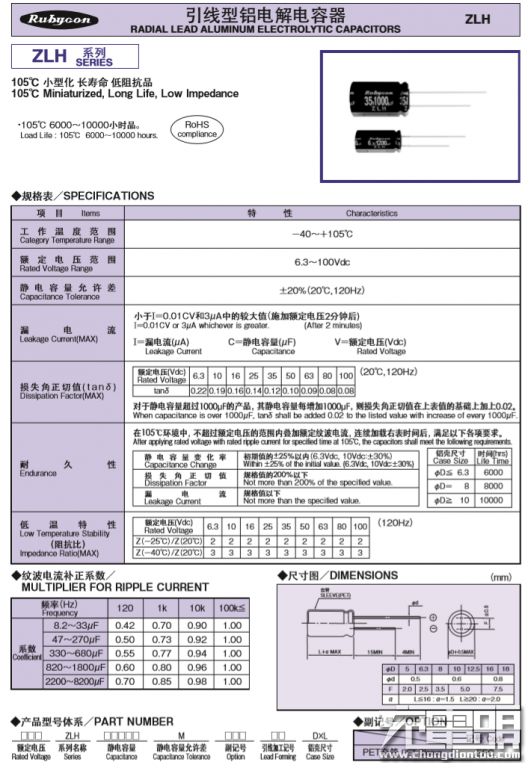

Rubycon ZLH系列电容介绍。

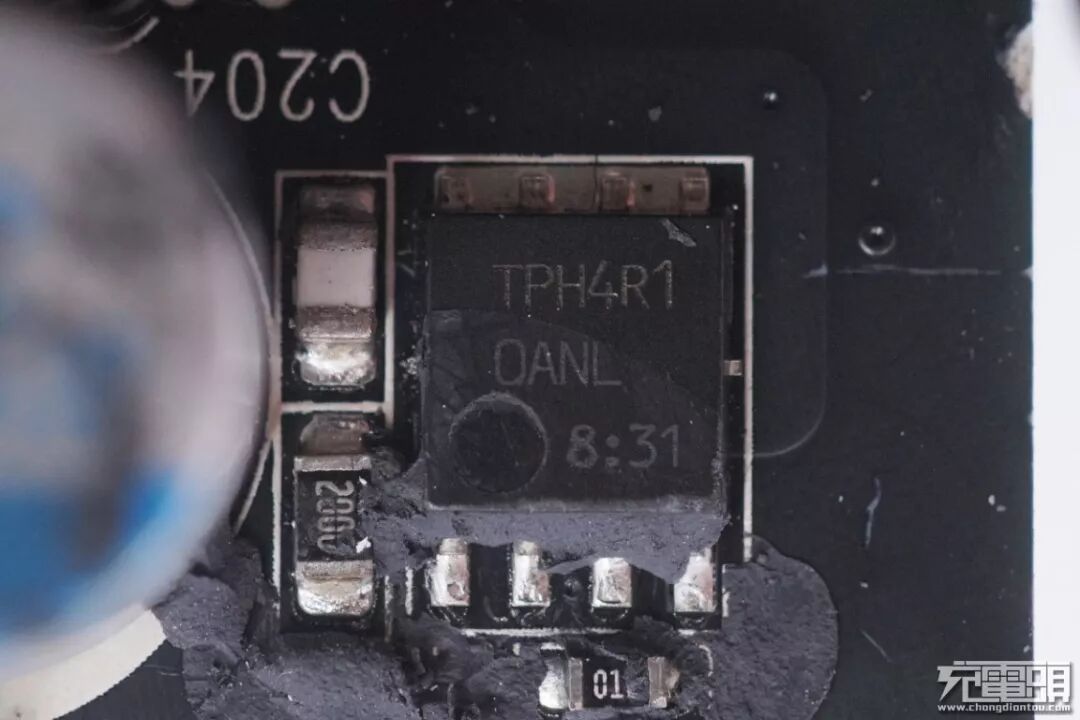

在输出滤波固态电容旁边设有一颗东芝的同步整流MOS管，型号TPH4R10ANL，100V，3.3mΩ导阻。

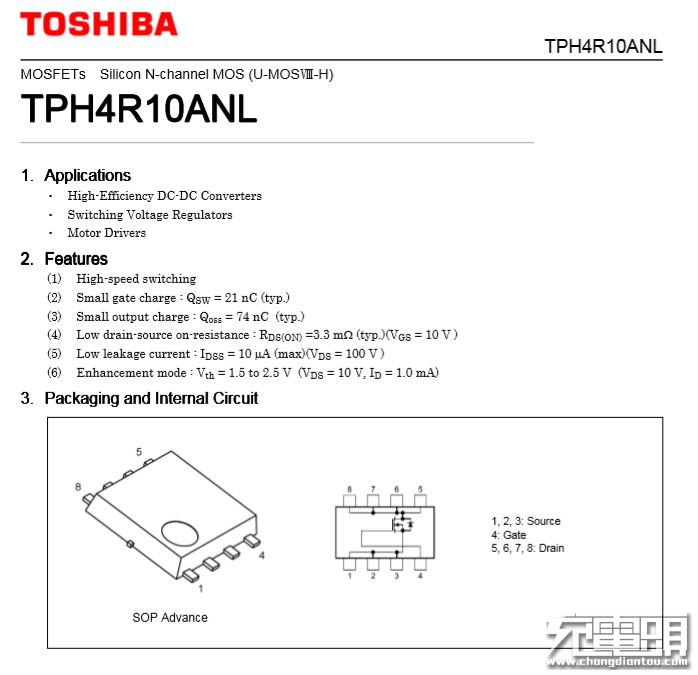

东芝 TPH4R10ANL 详细资料。

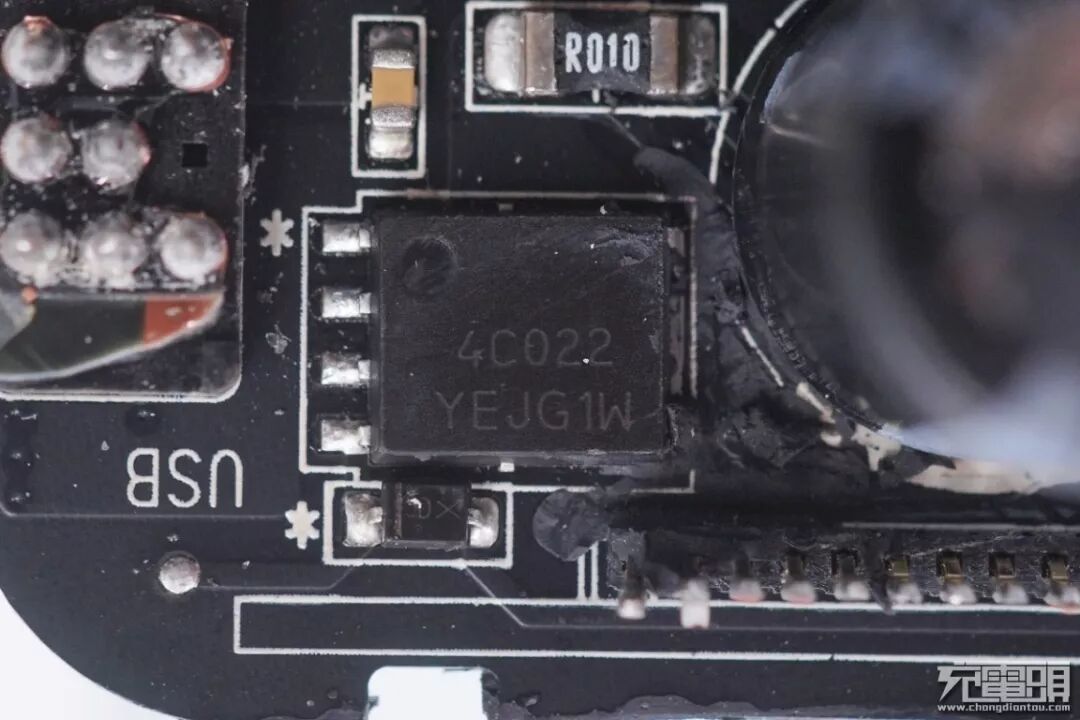

在输出滤波电解电容旁边是一颗输出VBUS开关，安森美 NTMFS4C022N，导阻超低，有助于提高充电器能效。

安森美 NTMFS4C022N 详细资料。

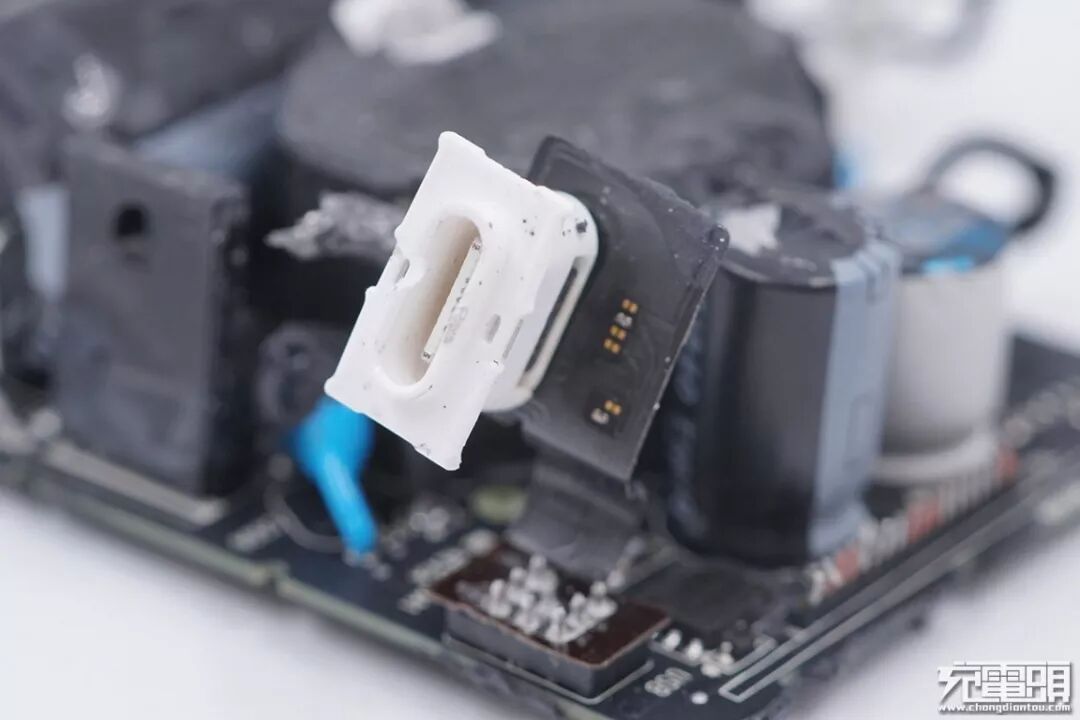

USB-C接口采用的的是苹果定制方案，塑料外壳，使用柔性电路板与主PCB板连接。

USB-C接口与主PCB板连接处特写，共有8个针脚。

清除PCB板背面的注胶之后，露出多颗芯片。

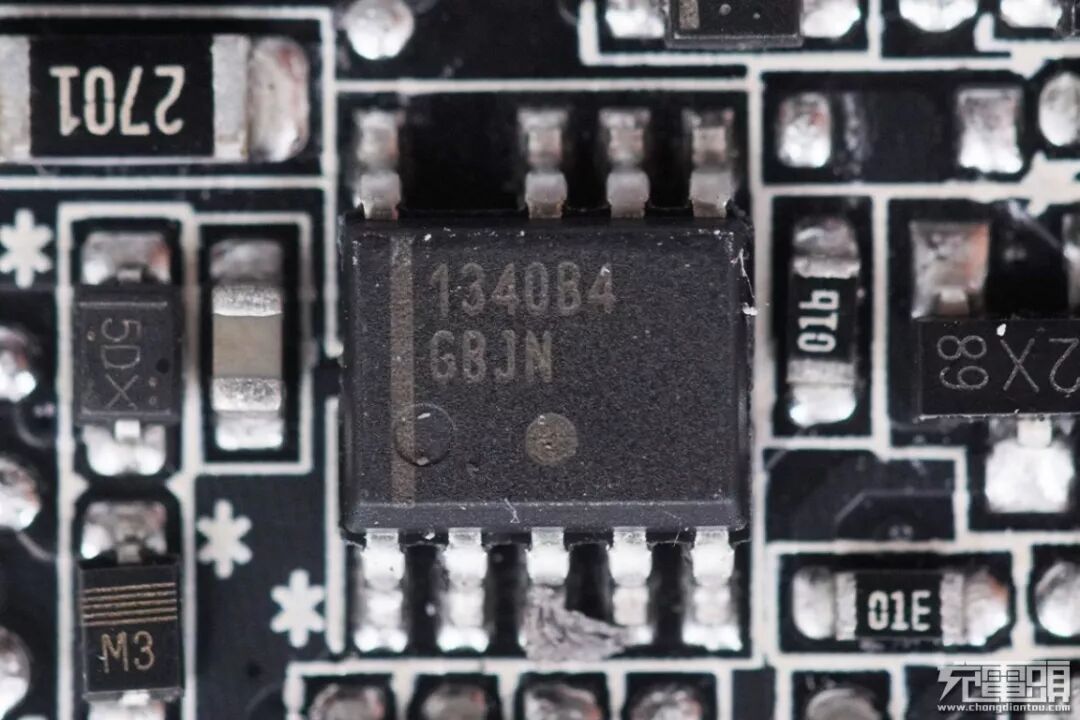

初级PWM控制器，安森美 NCP1340，准谐振控制器，采用SOIC-8封装。

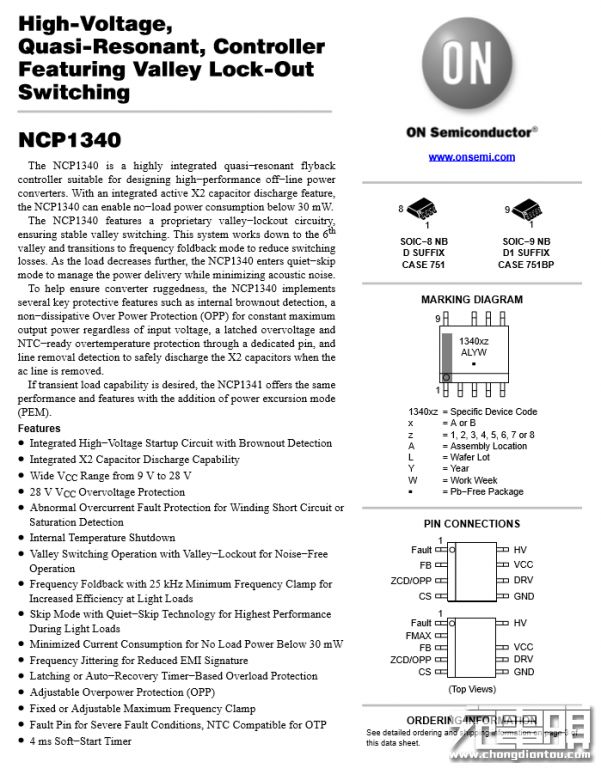

安森美 NCP1340 详细资料。

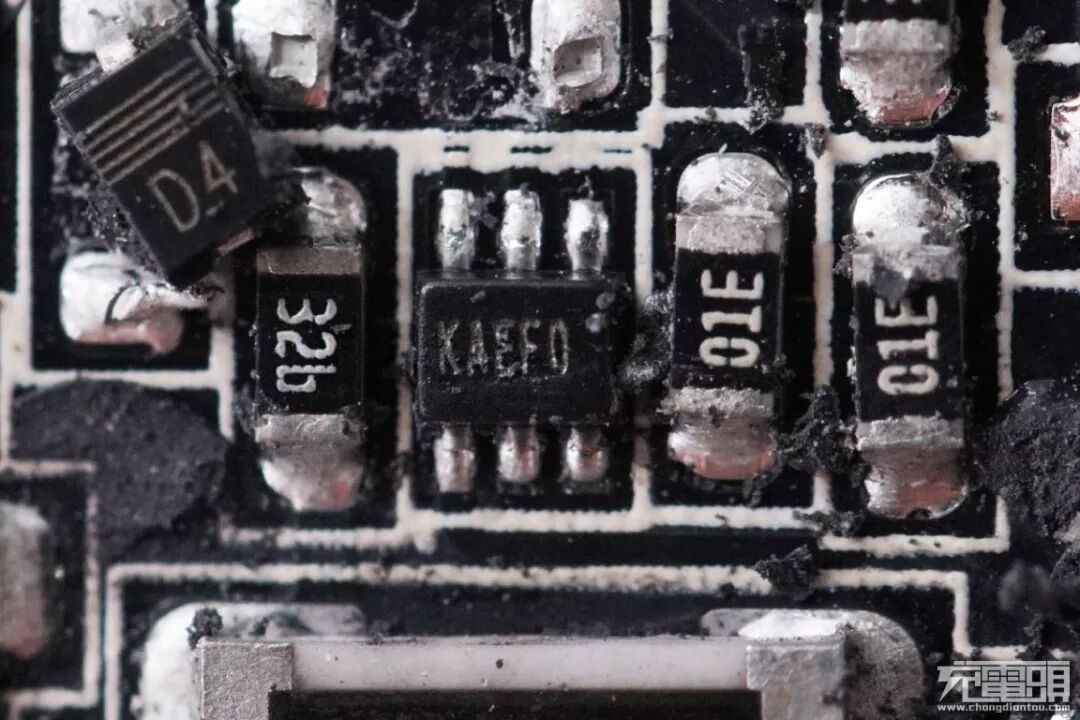

一颗丝印KAEF0的6脚芯片。

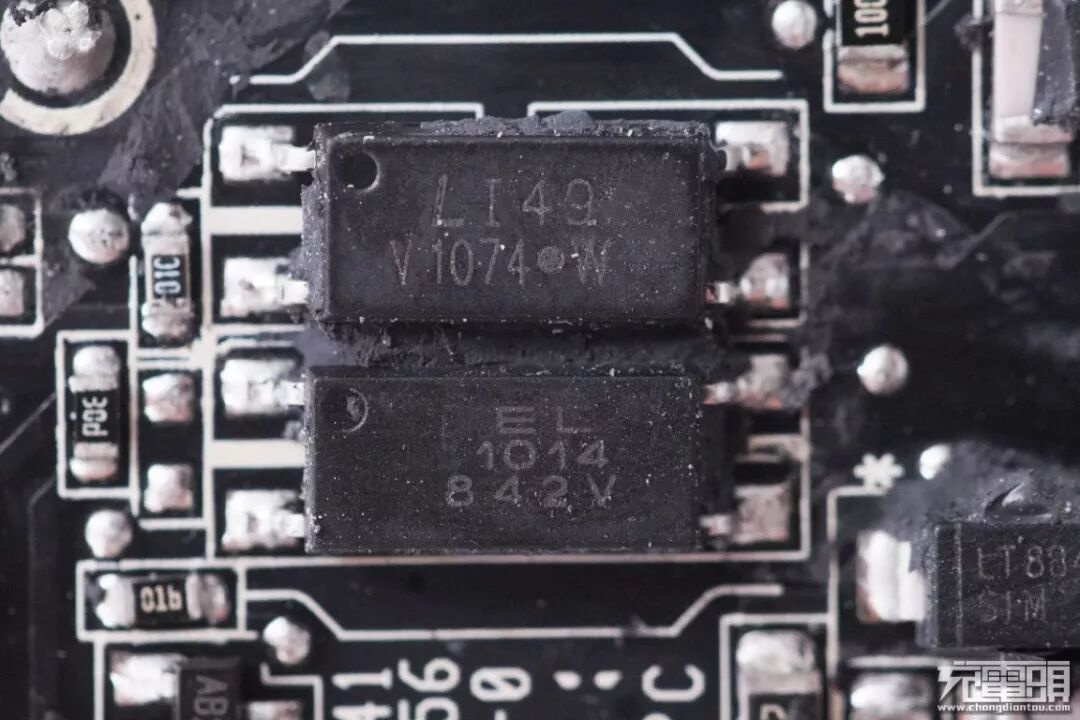

两颗光耦，用于输出电压反馈和保护功能。

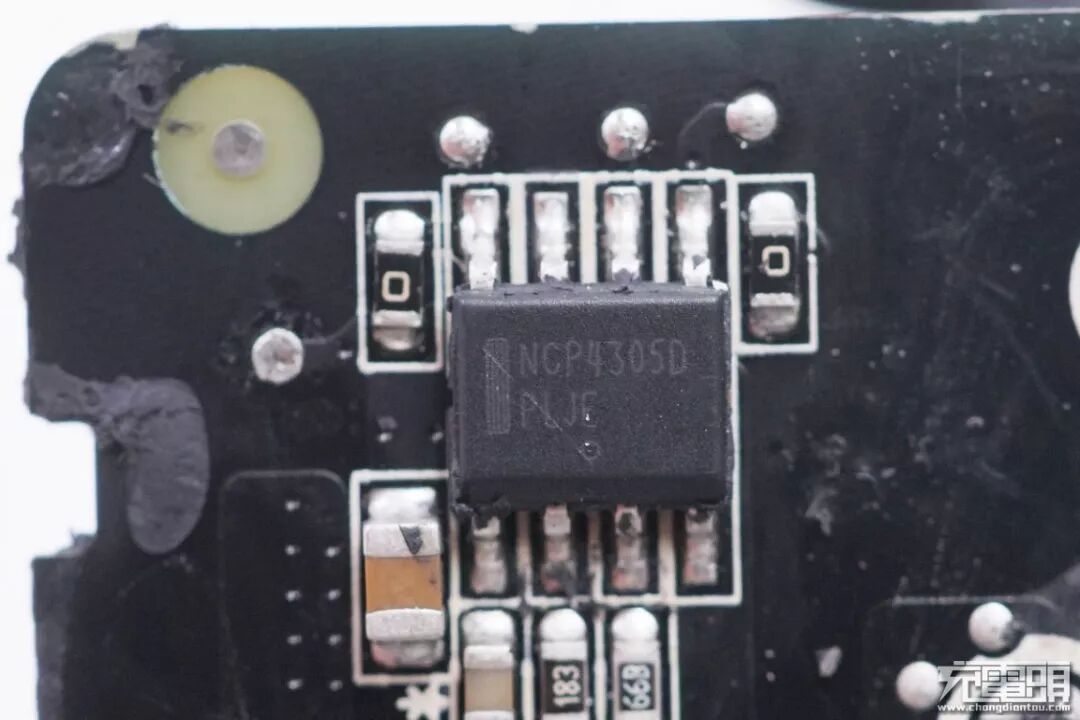

次级同步整流控制器来自安森美，型号NCP4305。

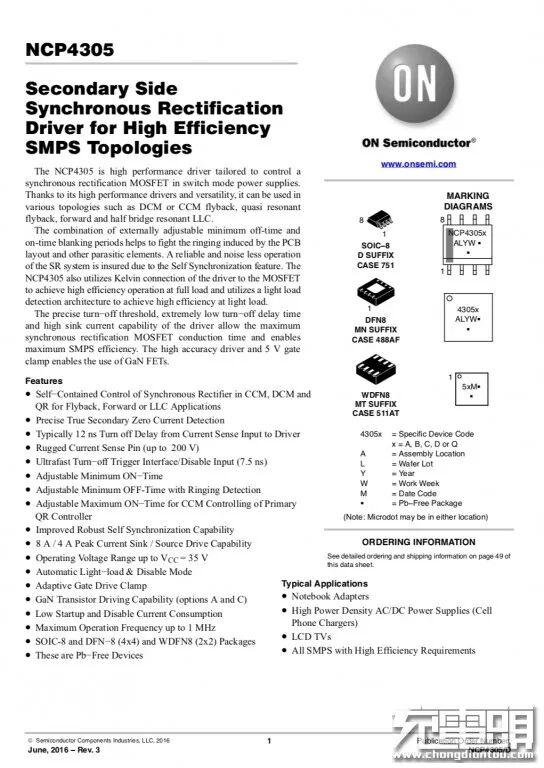

安森美NCP4305详细规格资料。

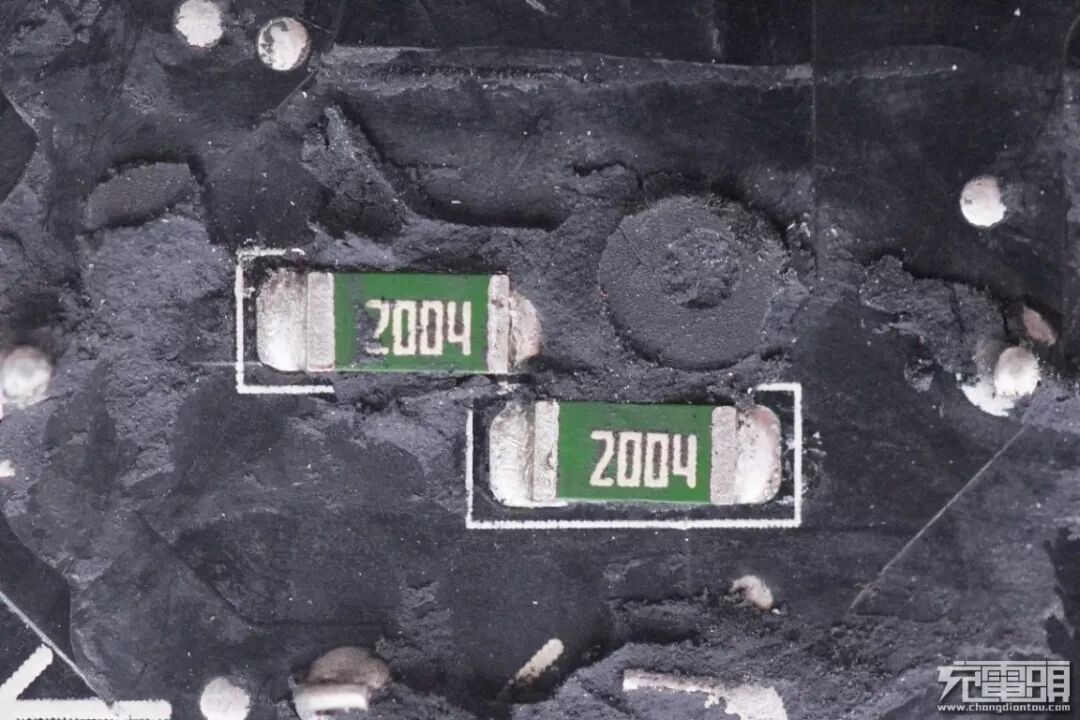

对应安规X电容的位置设有两颗串联的X电容泄放电阻。

丝印XAEFD的六脚芯片和一颗电阻。

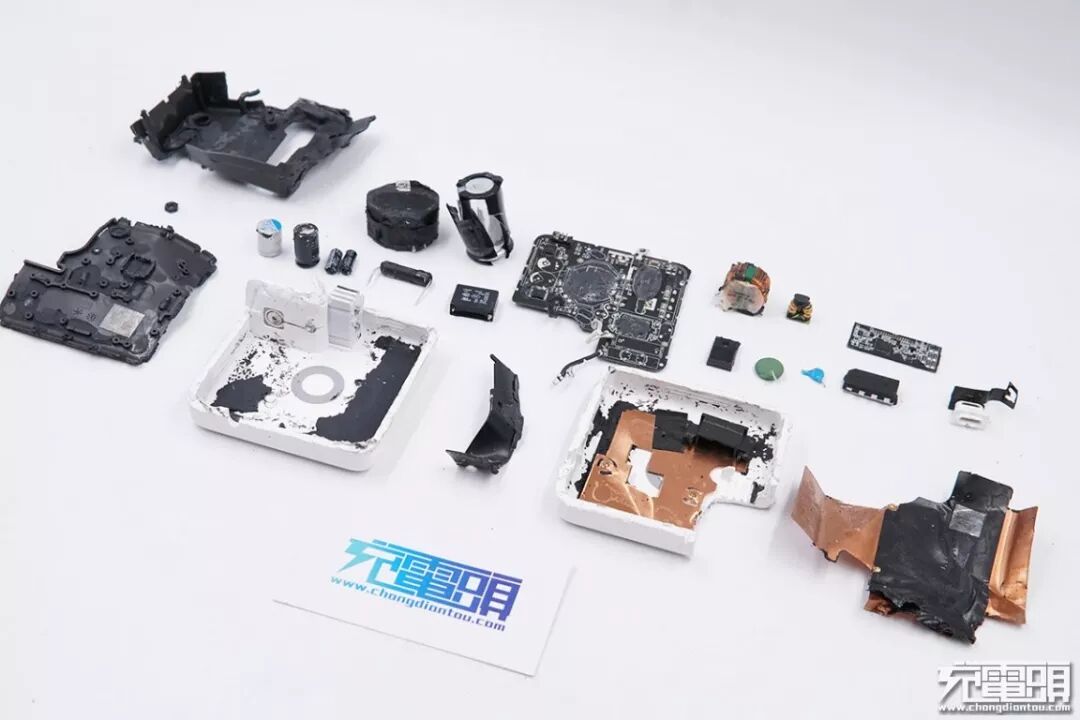

拆解全家福。

充电头网拆解总结

苹果新款61W USB PD快充充电器A1947在外观体积方面与老款61W保持一致，输出方面稍有更新，新增了15V的电压档位，输出档位涵盖了常用电压，不仅可用于给Mackbook充电，还可以适配iPhone、iPad等产品，对手机和电脑用户都很友好。

充电头网拆解发现，苹果新款61W PD快充充电器内部采用全套安森美半导体AC-DC解决方案，包含初级PWM控制器NCP1340、同步整流控制器NCP4305，协议部分采用的是赛普拉斯CCG3系列，这也是苹果多款PD快充充电器选择。输入有两级EMI滤波电路、散热措施到位，配合高质量电容和MOS管，充电器的可靠性和寿命都很有保障。
