拆解报告：坤兴18W USB PD3.0 PPS快充充电器

Original 充电头网编辑部充电头网

来自专辑

充电头网18W PD快充拆解专栏

展位合作，请联系：info@chongdiantou.com

2019年苹果新款iPhone的上市，为iPhone 11 Pro和iPhone 11 Pro Max标配18W USB PD快充充电器套装。iPhone充电器外观上的变化以及对手机充电速度的提升，不断的提升着消费者对快充的认知，这在无形中也刺激了其他iPhone用户对快充的渴望。

18W USB PD快充已经成为了业界当下非常火热的词汇，无论是芯片原厂还是成品工厂，亦或是品牌商，18W PD快充乃必争之地。近期充电头网了解到，业内知名充电器厂商——坤兴科技最新推出了一款18W USB PD快充充电器，产品采用独家私模，并内置了高性能快充解决方案。接下来，充电头网将通过本篇文章为大家详细的介绍这款产品。

一、坤兴18W USB PD快充充电器外观

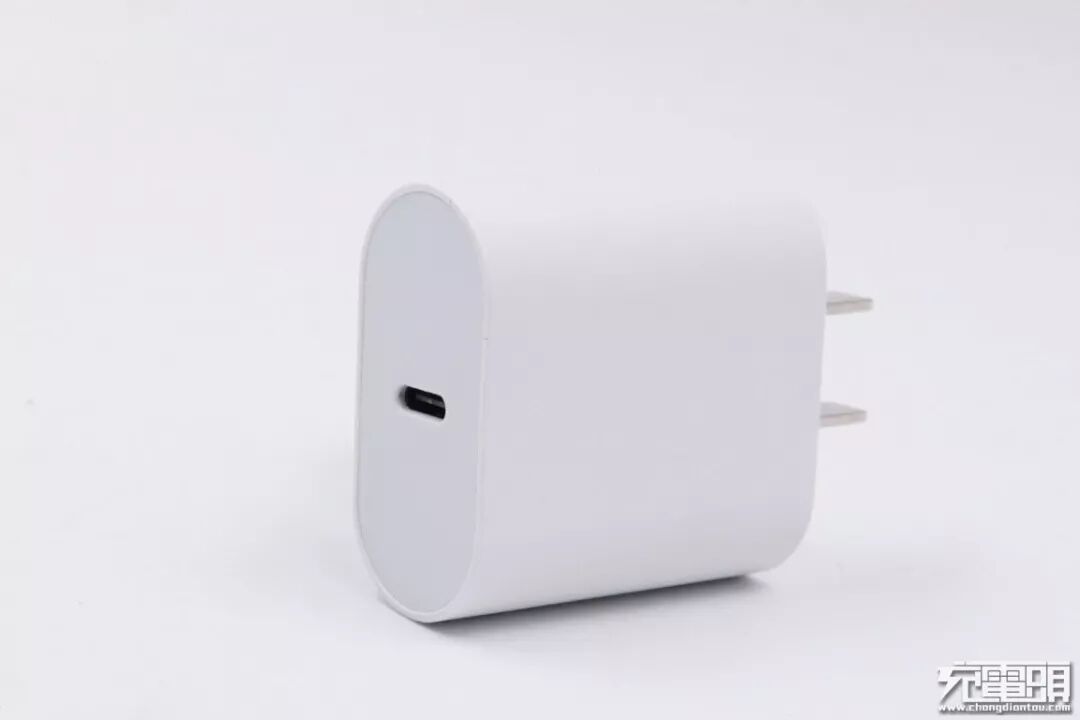

坤兴最新推出的这款18W USB PD快充充电器整体呈扁平椭圆外观，外壳为白色PC阻燃材质，标配国标固定式插脚。

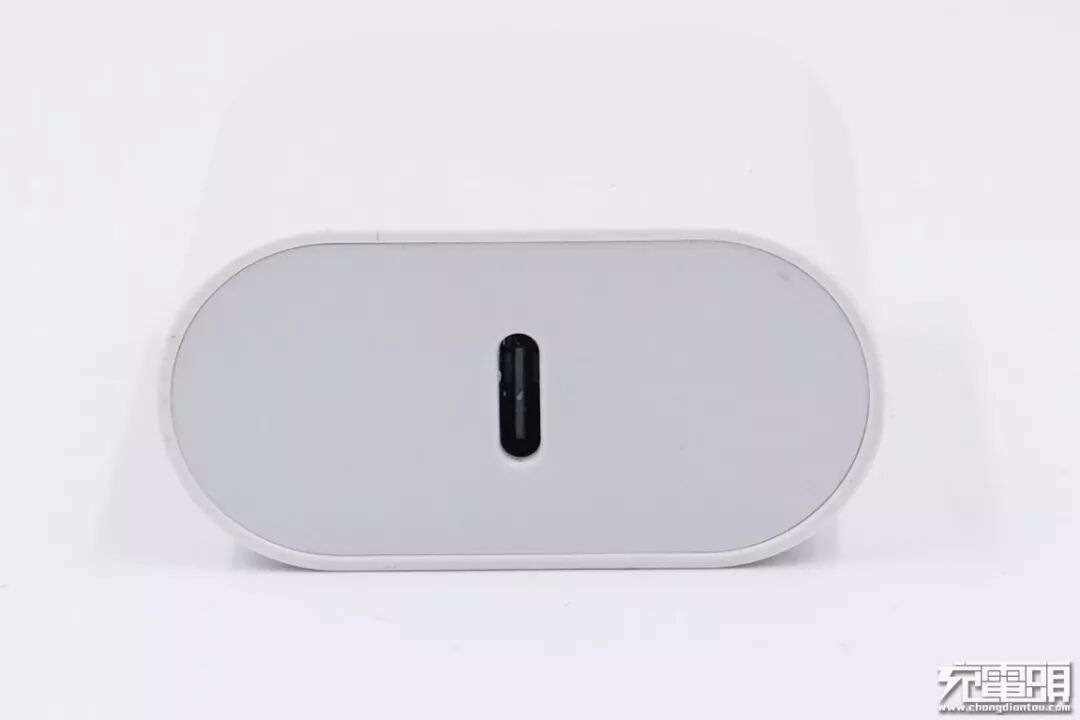

充电器输出端居中设置了一个USB-C输出接口，输入端面板和输出端面板均为灰色，有些苹果原装18W的味道。

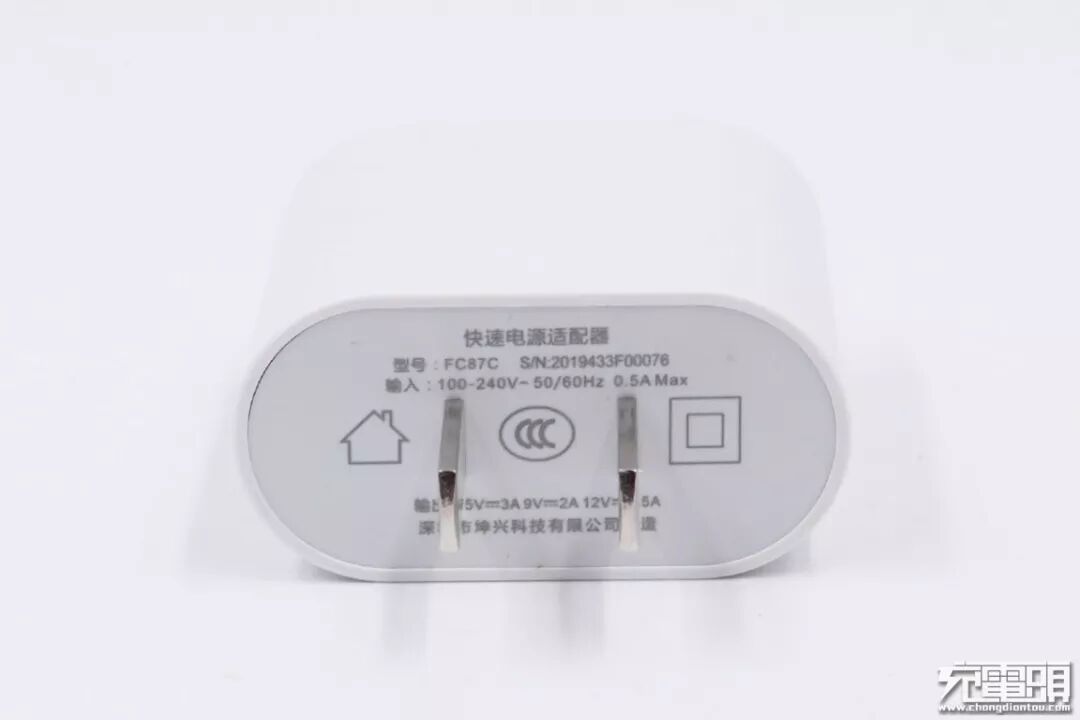

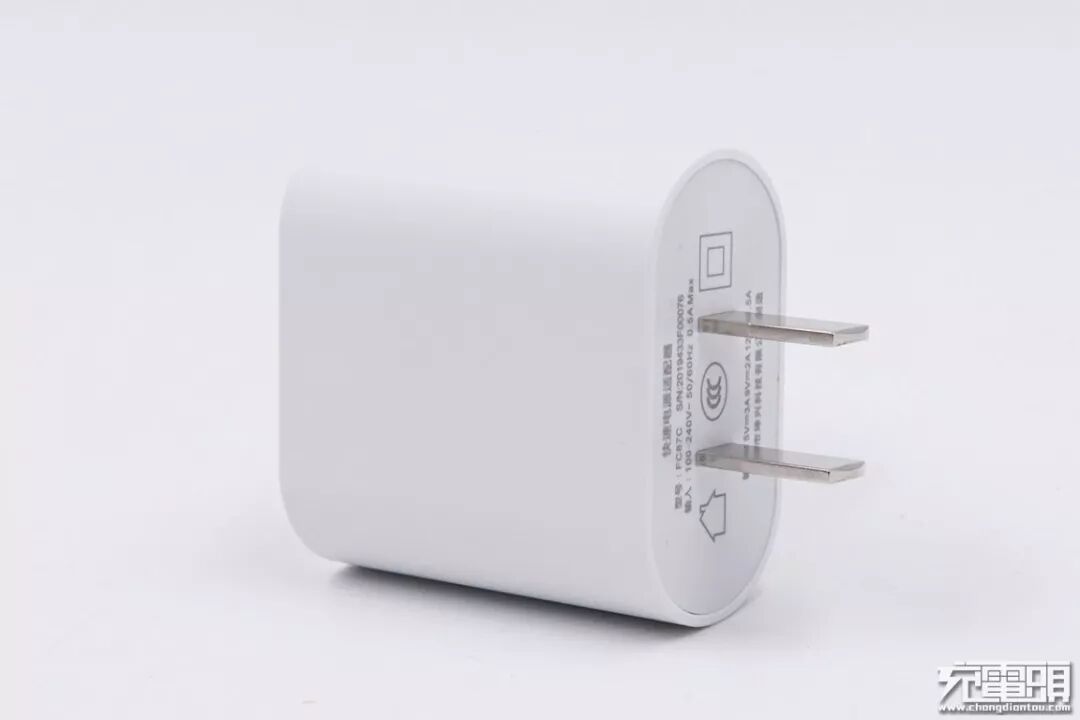

充电器的插脚侧印有产品信息。型号：FC87C，S/N：2019433F00076；输入：100-240V~ 50/60Hz 0.5A；输出：5V/3A、9V/2A、12V/1.5A；深圳市坤兴科技有限公司制造；产品已经通过了CCC认证。

USB-C接口采用黑色胶芯，端面不露铜。

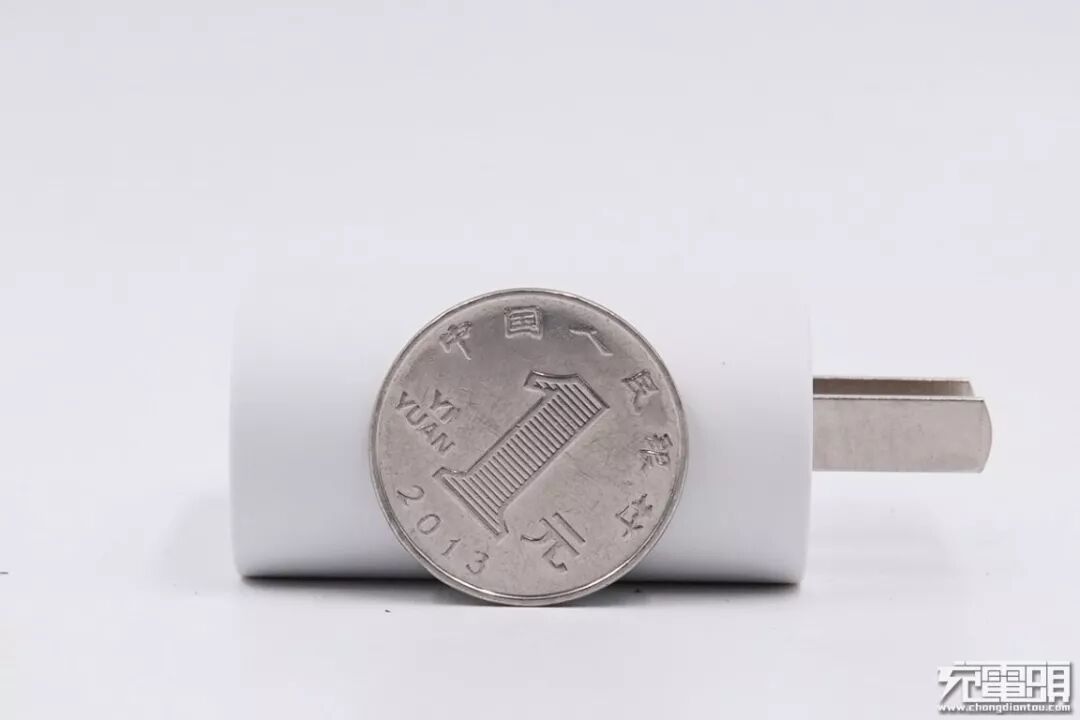

坤兴这款18W USB PD快充充电器的厚度与为1元硬币直径相当。

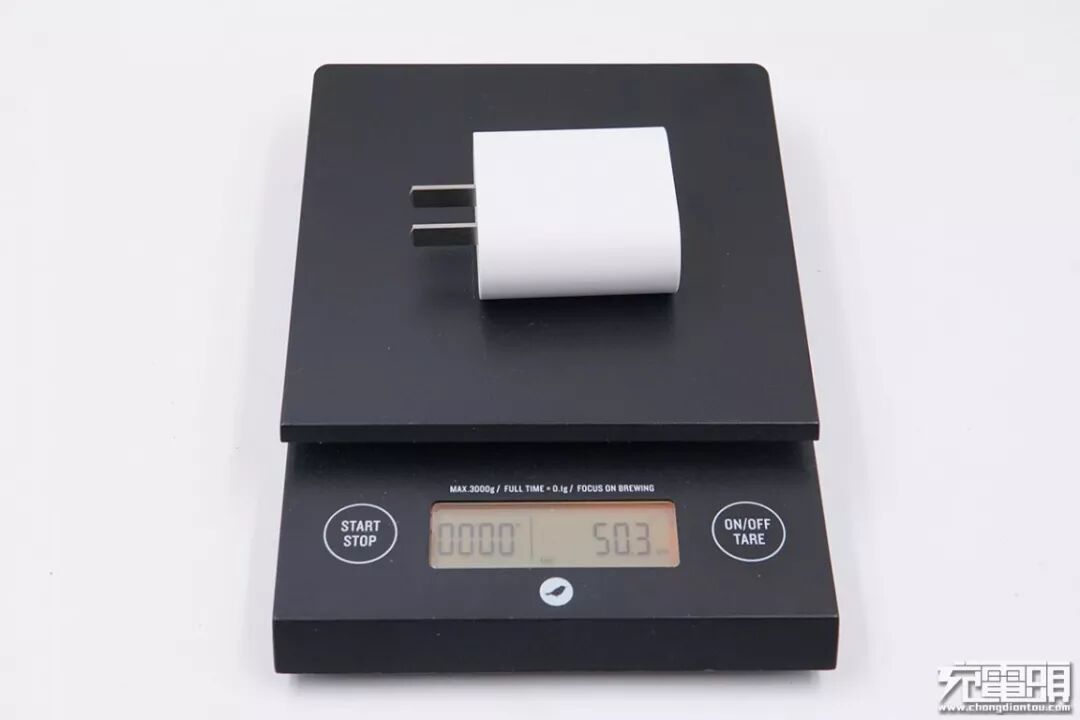

重量约为50g。

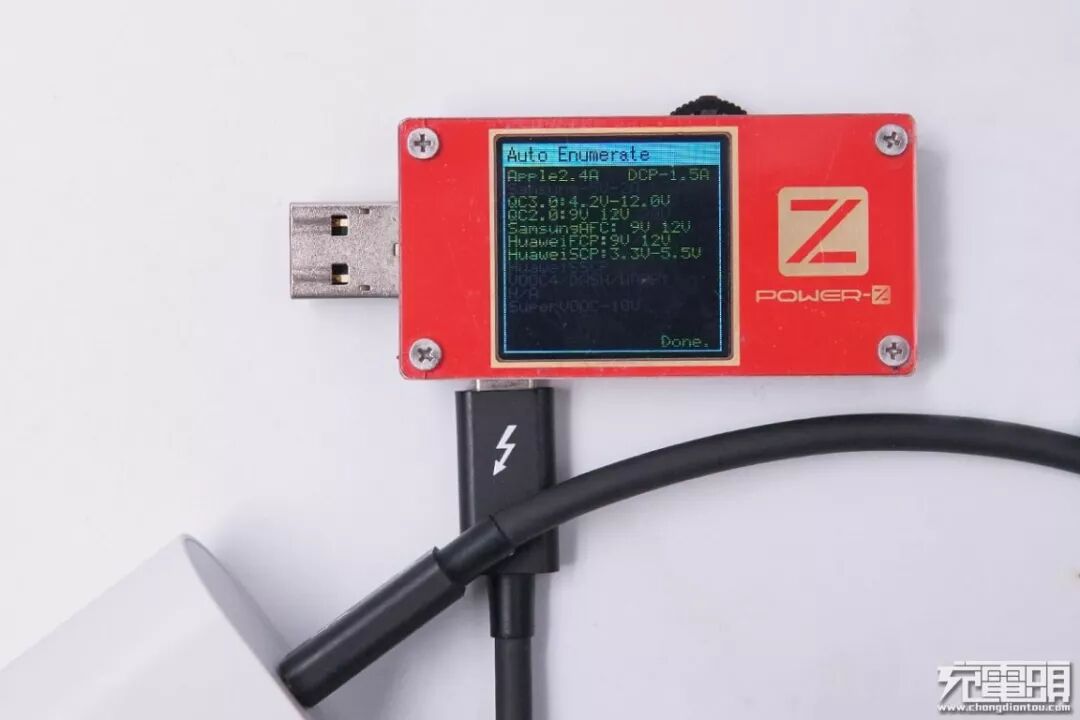

使用ChargerLAB POWE-Z KT001检测充电器的输出协议，显示支持Apple 2.4A、USB DCP、QC3.0、QC2.0、AFC、FCP、SCP等多种协议。

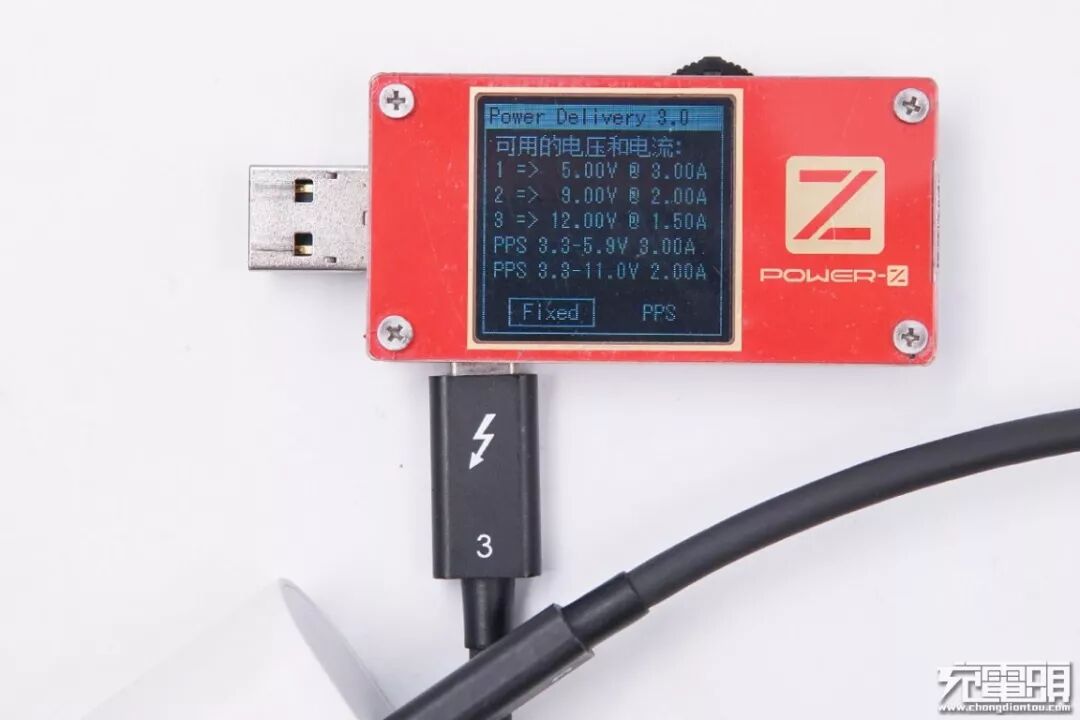

继续检测USB-C接口PDO报文，显示支持5V/3A、9V/2A、12V/1.5A三个固定电压档位，以及3.3-5.9V/3A、3.3-11V/2A两组PPS电压档位。

二、坤兴18W USB PD快充充电器拆解

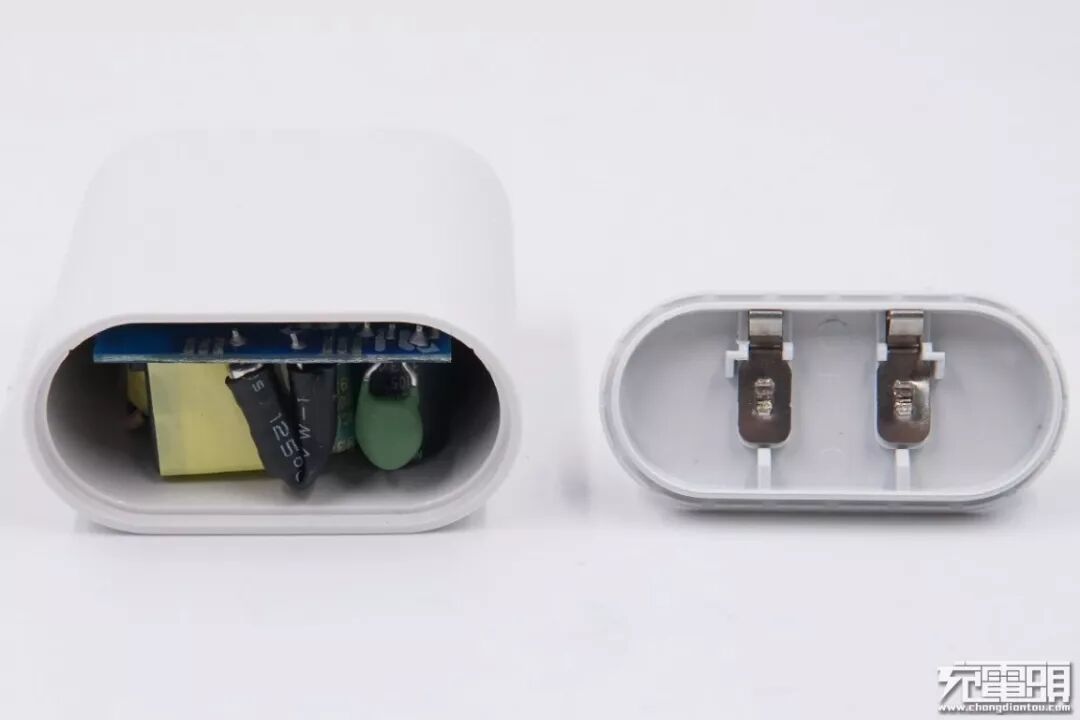

充电器外壳为超声波焊接，输入端插脚末端设有弹片，与PCB板接触导电。

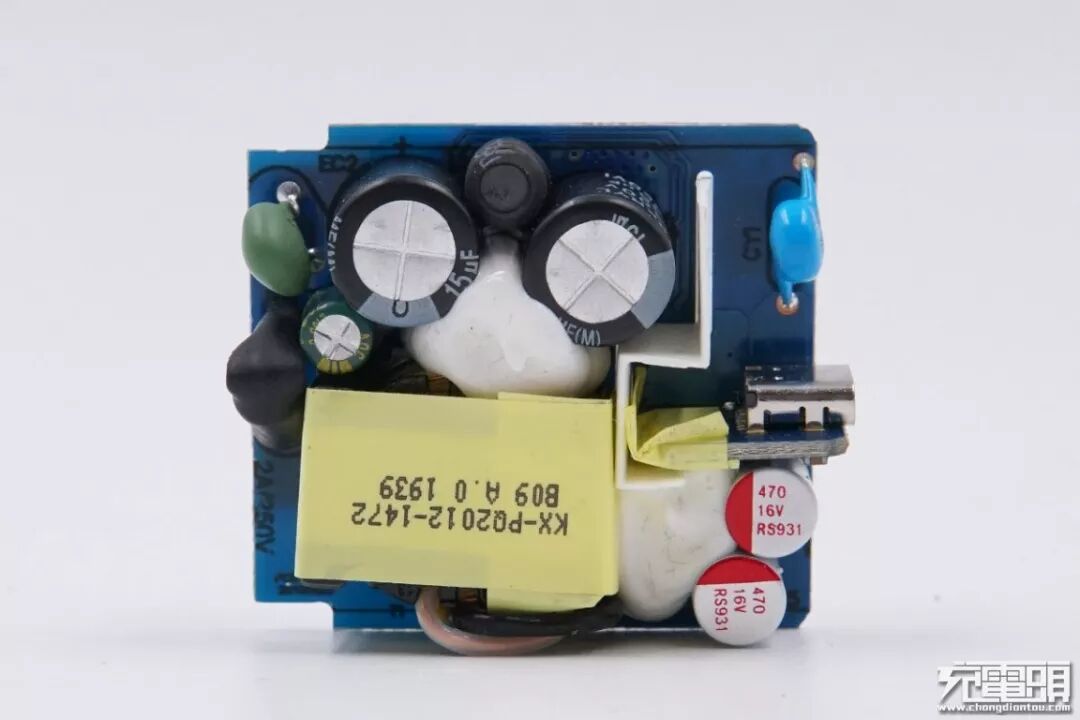

取出内部PCB板，正面元器件设计很紧凑，输入采用两颗电解电容滤波，输出同样采用两颗固态电容滤波，电容附近均有注胶处理。PCB板的初级和次级之间采用镂空设计，并加装了绝缘档板。

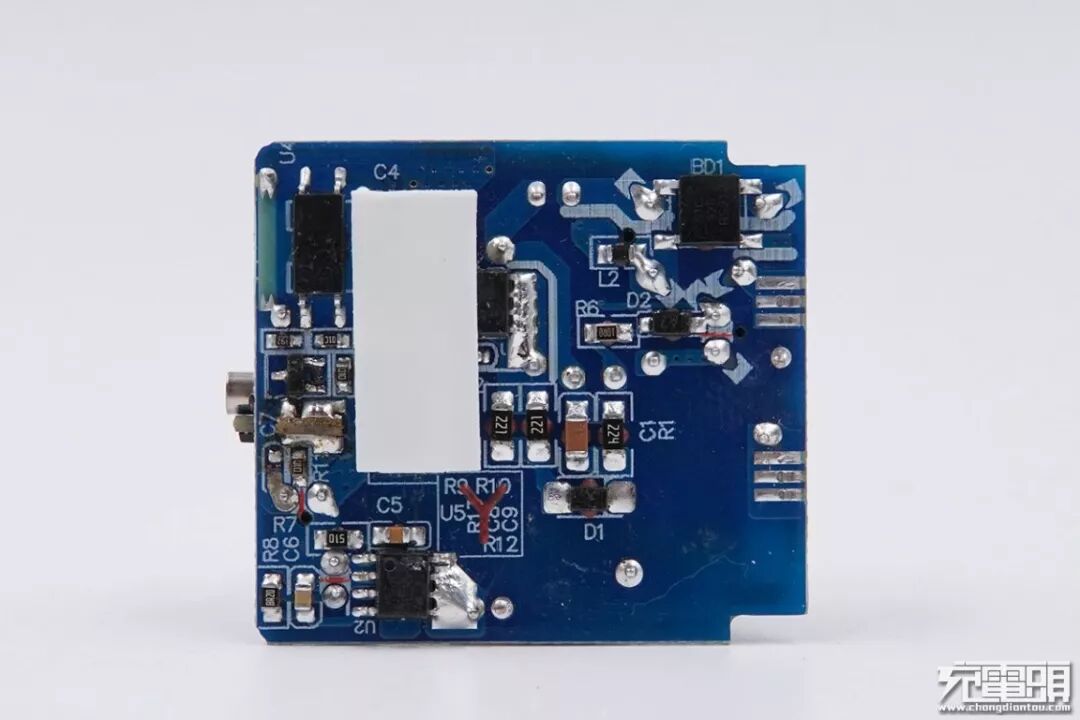

从PCB板背面可以看出，这款充电器的电路设计非常精简，除了整流桥和光耦外，仅有两颗芯片。

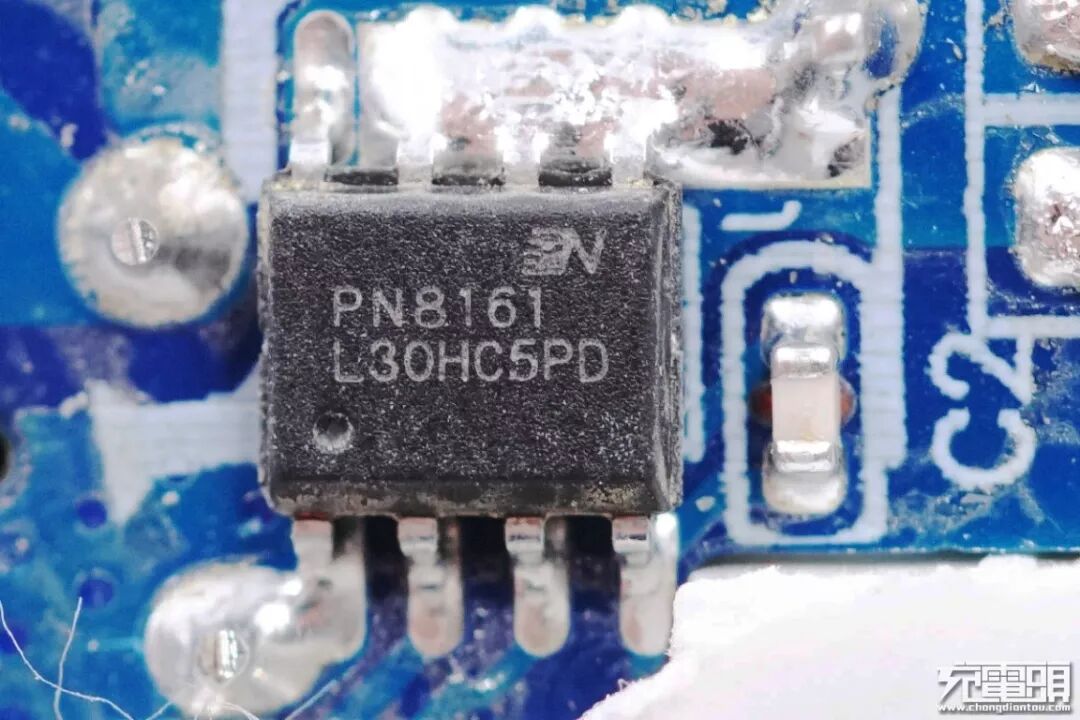

这款充电器的初级主控芯片采用芯朋微的PN8161。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

芯朋微PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

芯朋微PN8161详细规格资料。

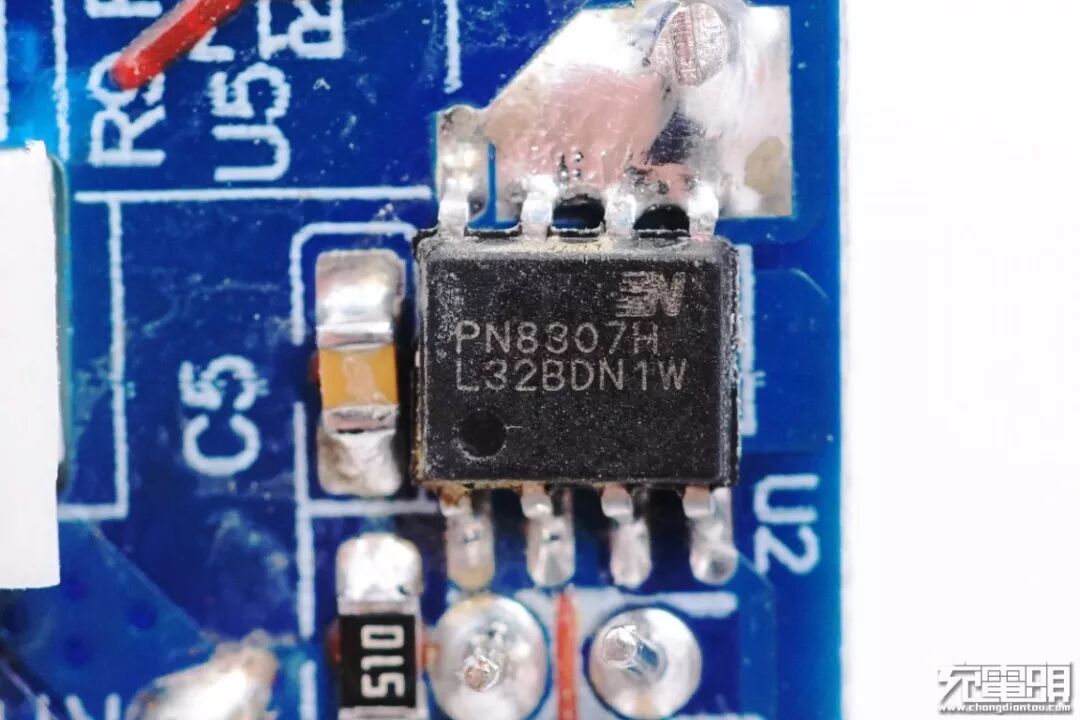

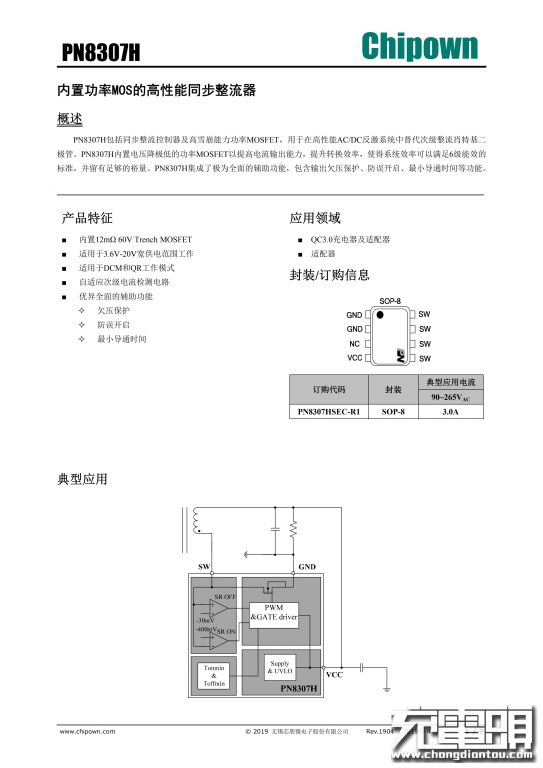

次级同步整流芯片同样来自芯朋微电子，型号为PN8307H。该芯片内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

芯朋微PN8307H内置压降极低的功率MOSFET以提高电流输出能力，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。PN8307H集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能。

芯朋PN8307H详细规格资料。

充电头网了解到，采用芯朋PN8161+PN8307H快充解决方案的产品还有Mcdodo 18W USB PD PPS快充充电器、古石科技18W USB PD充电器等。

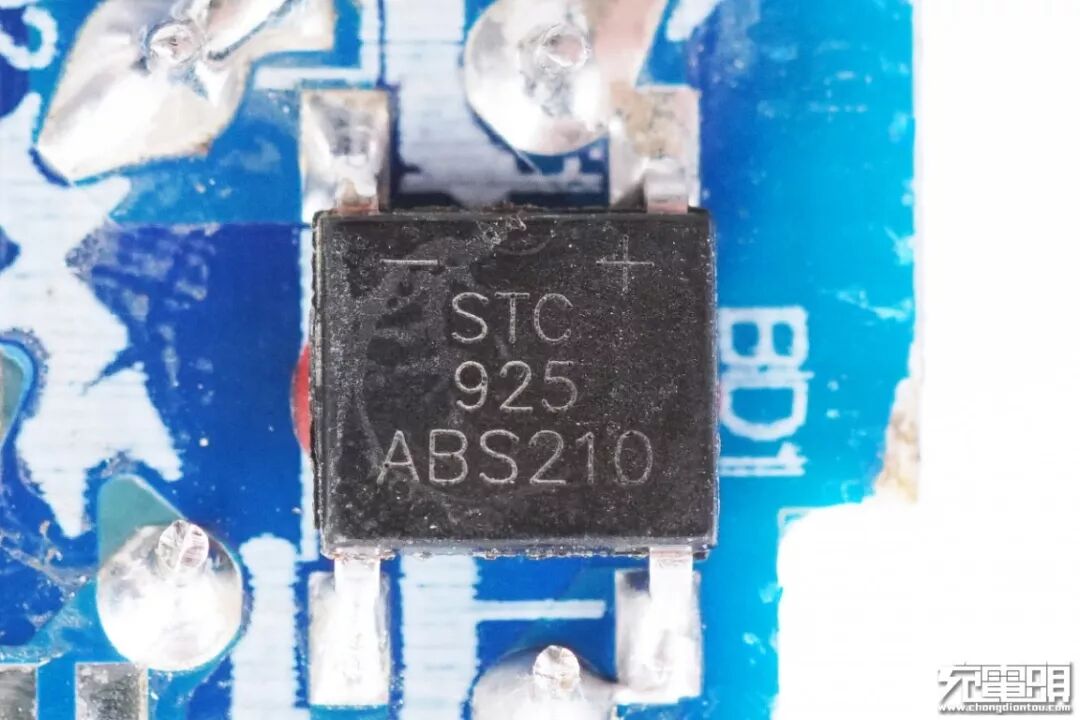

输入整流桥。

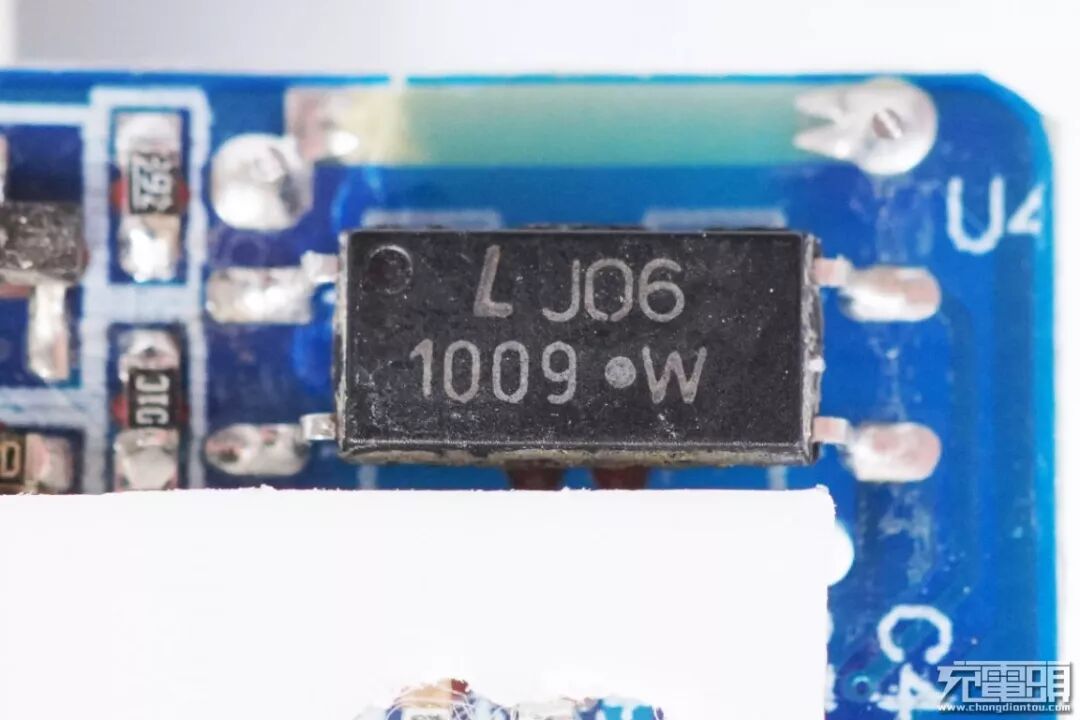

用于电压反馈的光电耦合器。

PCB板正面输入端的保险丝使用热缩管包裹，旁边是NTC浪涌抑制电阻，以及PWM芯片供电电容。

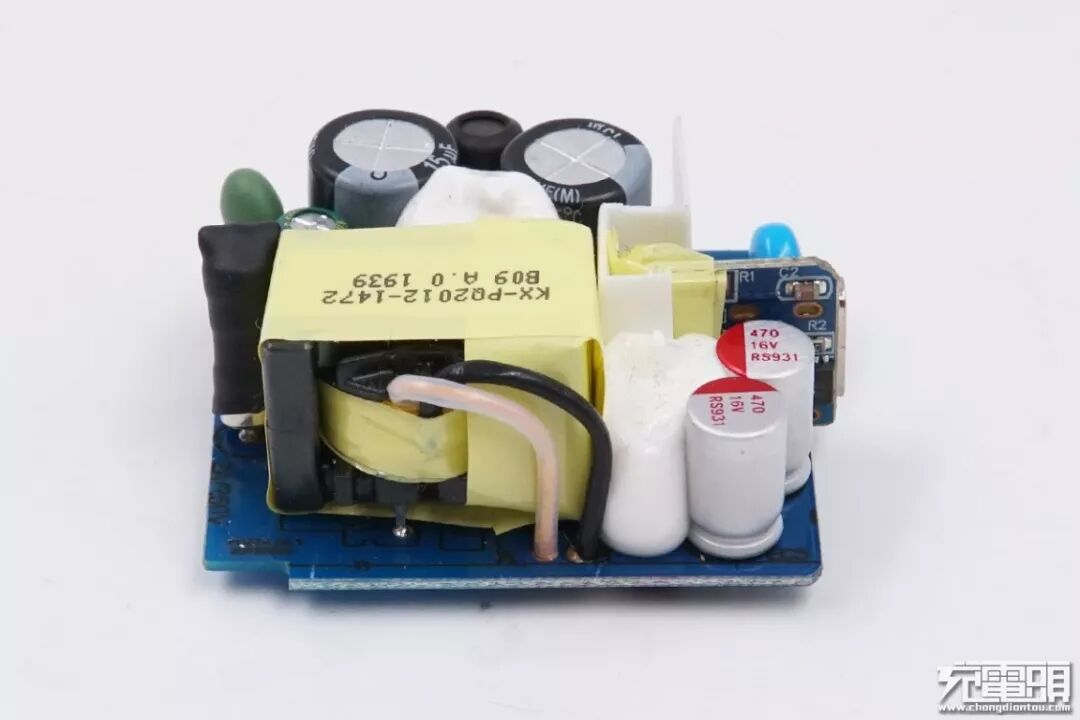

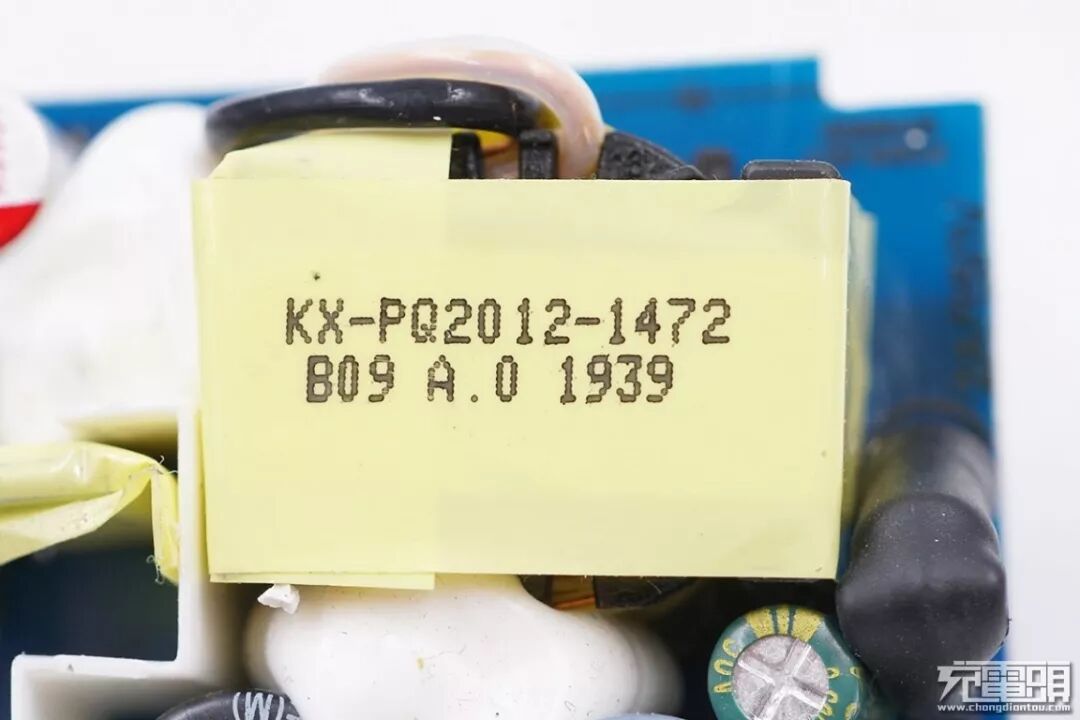

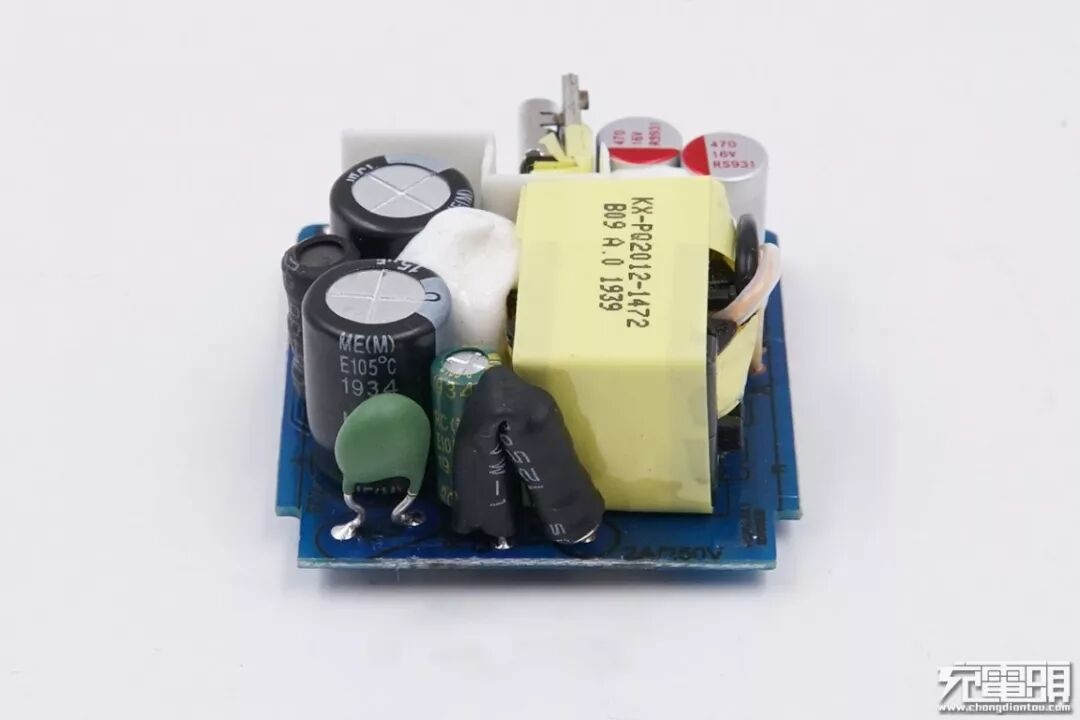

变压器使用黄色马拉胶带包裹，并丝印编号信息，PQ2012磁芯，19年39周。

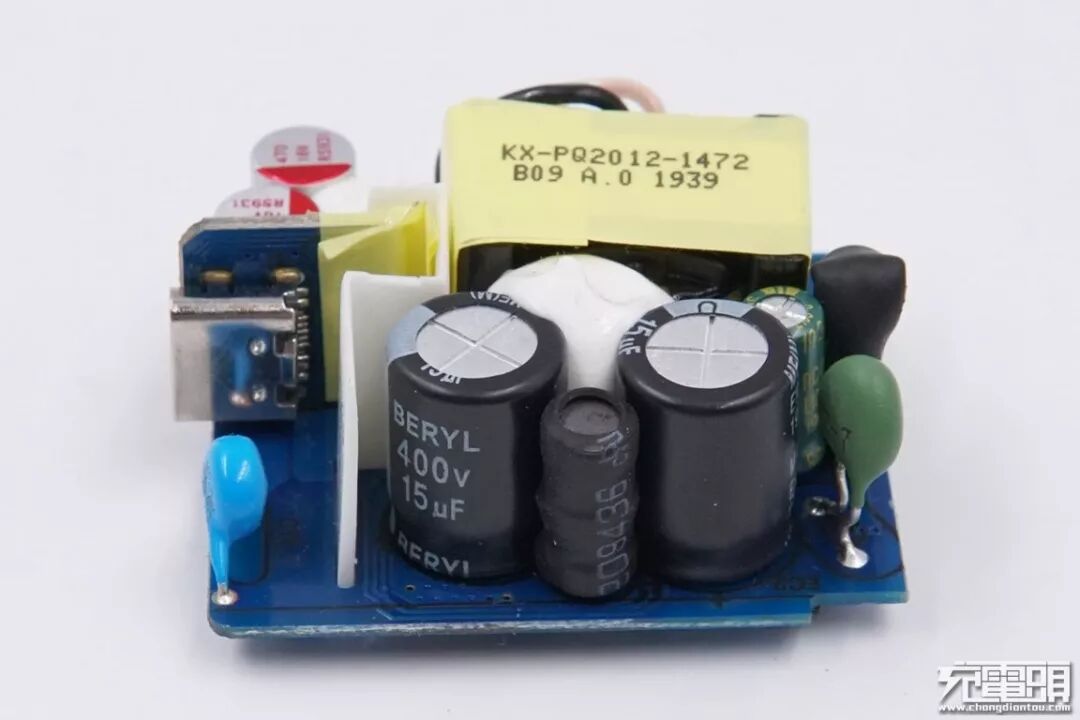

输入滤波采用两颗BERYL绿宝石的电解电容，规格均为400V 15μF。在两颗电解电容之间设有一颗工字电感。

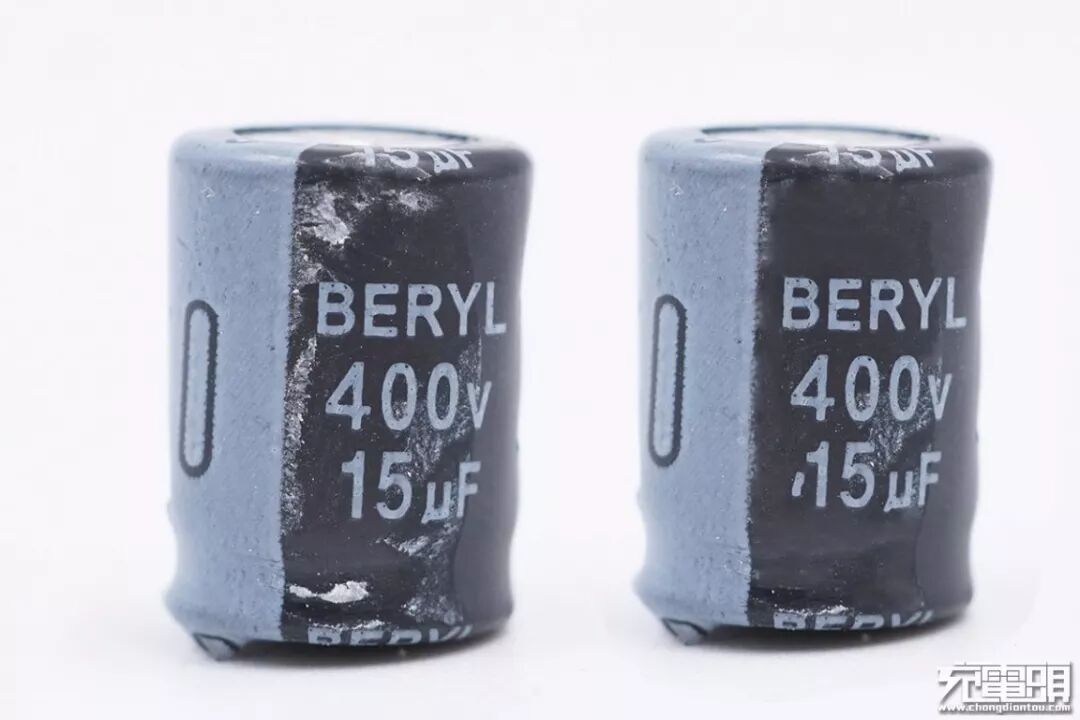

BERYL绿宝石电解电容特写。

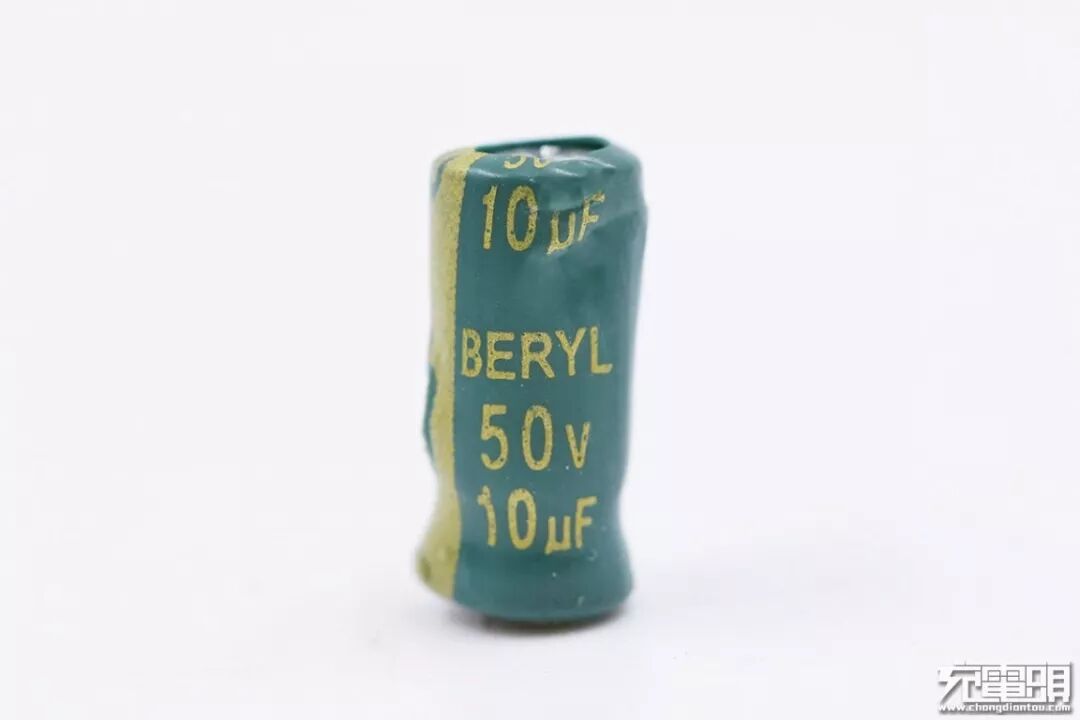

PWM芯片供电电容同样来自绿宝石，规格50V 10μF。

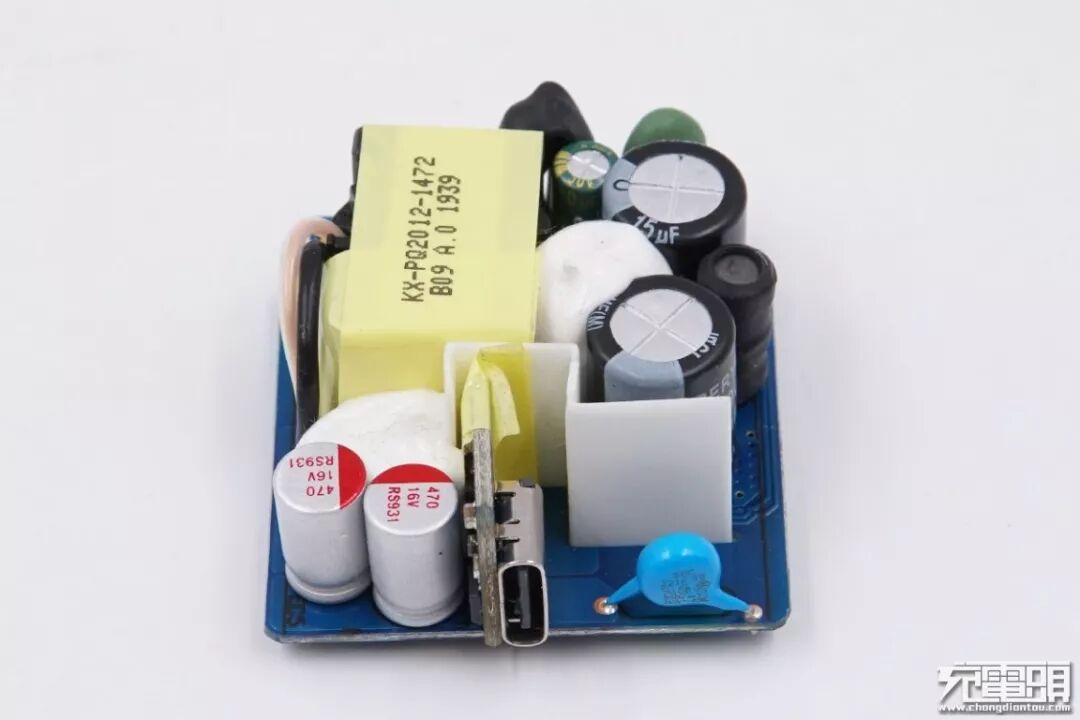

输出端出USB-C接口使用一块协议小板垂直安装在主PCB板上，左侧为两颗固态电容，右侧为Y电容。

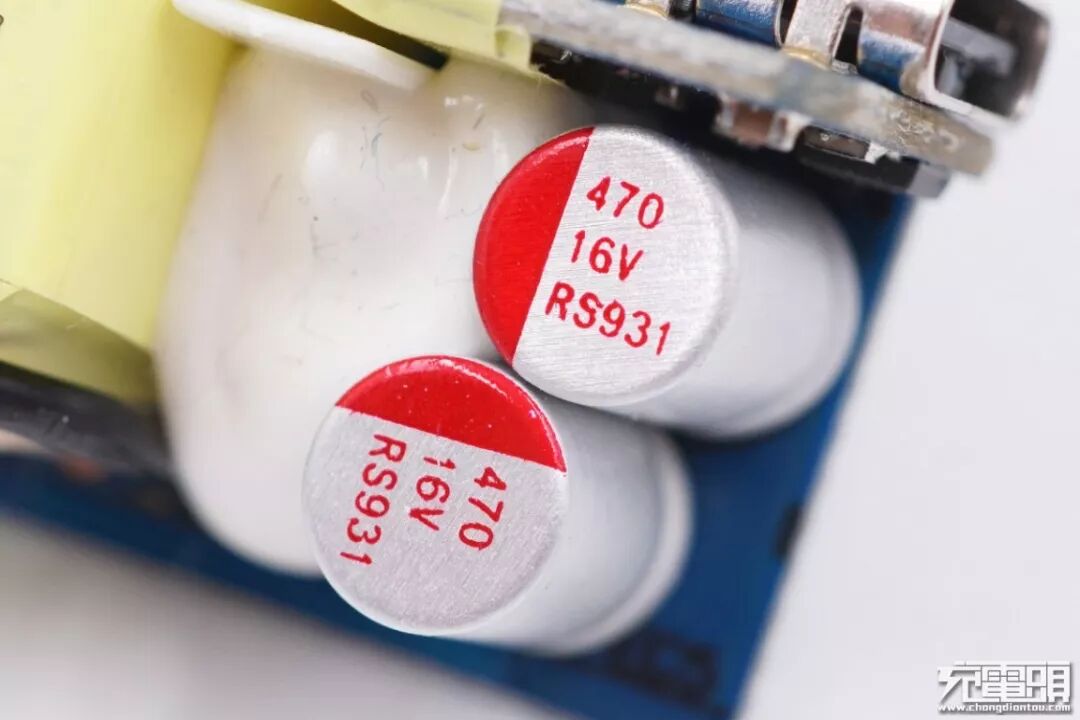

两颗470μF 16V的固态电容并联，用于输出滤波。

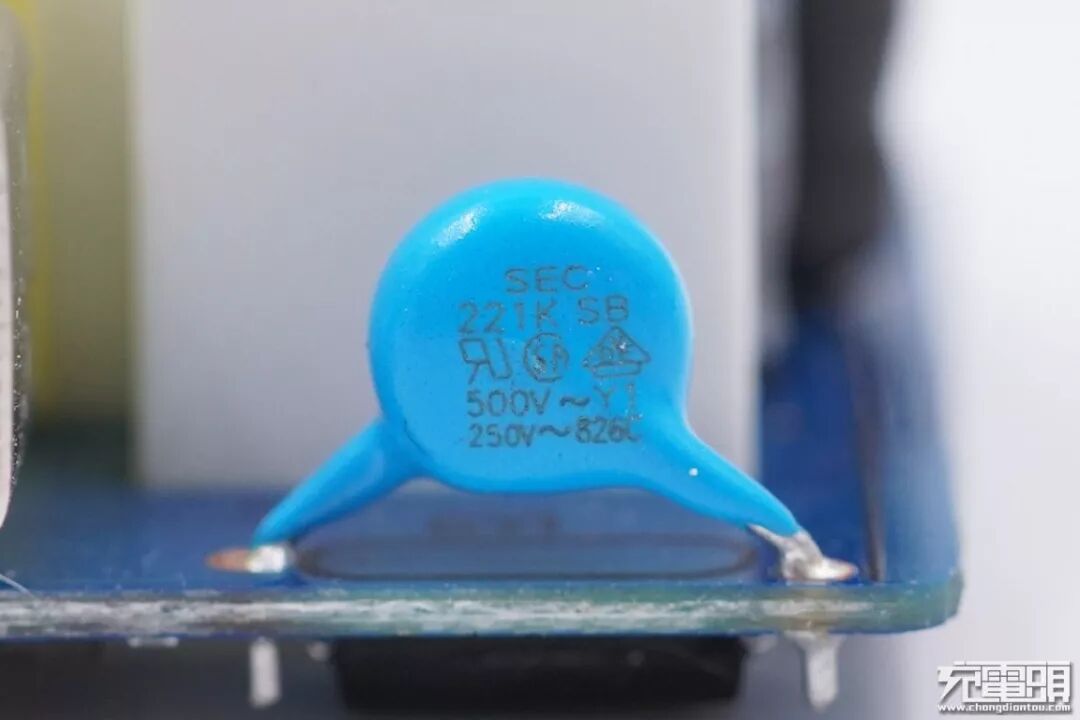

蓝色Y电容来自SEC成功工业（惠州）有限公司，用于输出抗干扰。

变压器的两根输出线从侧面延伸出来直接焊接在PCB上，次级采用多层绝缘线。

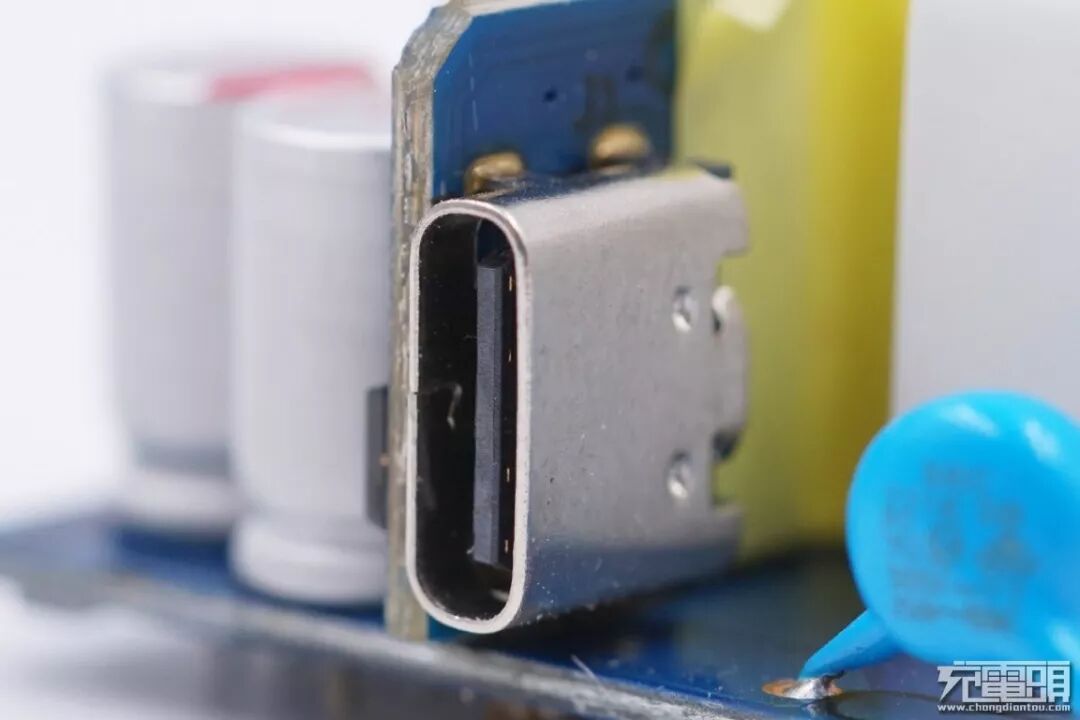

USB-C接口特写，端面不露铜，使用寿命长。

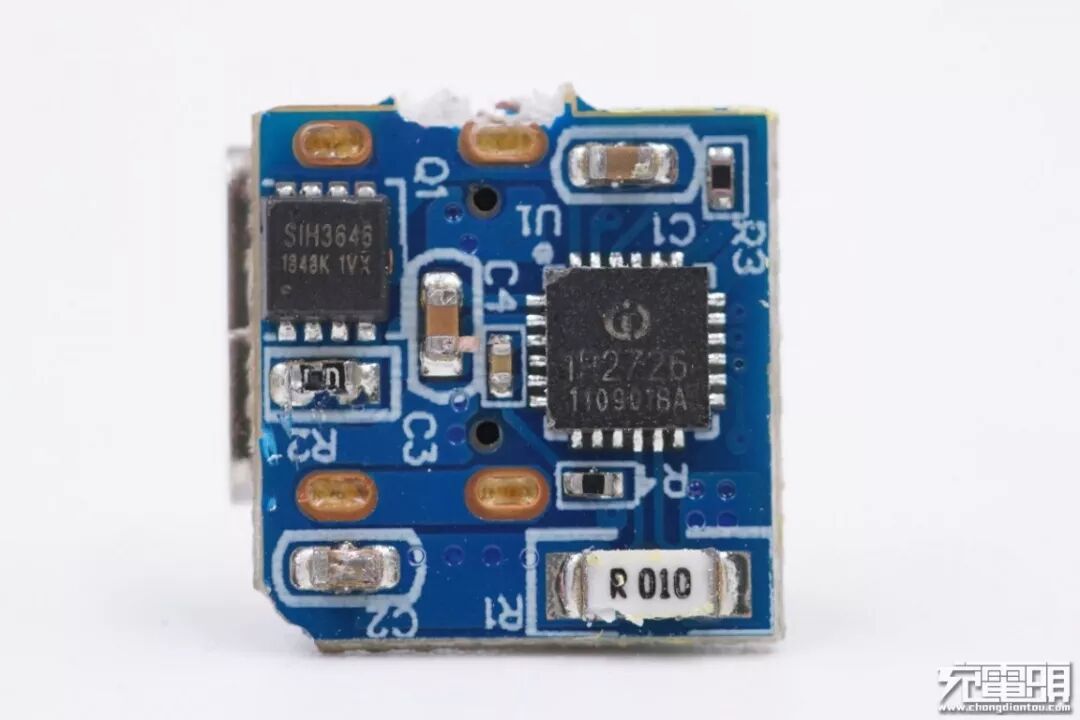

将协议小板拆下，USB-C接口背面设有协议芯片以及输出VBUS开关管，右下角是R010输出电流取样电阻。

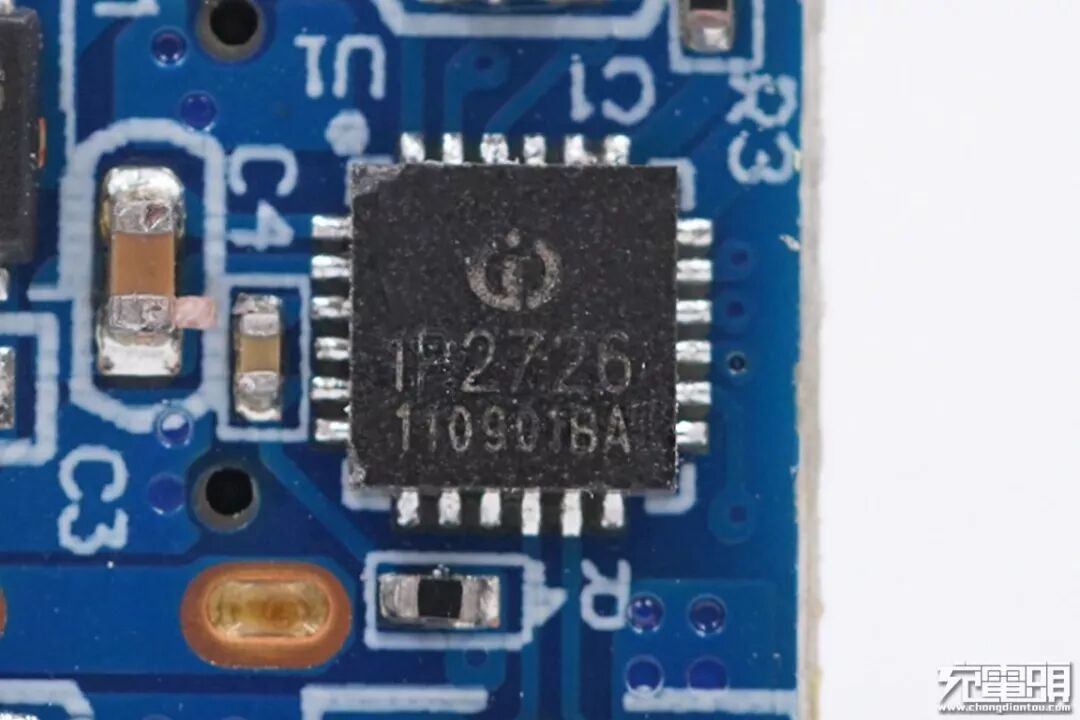

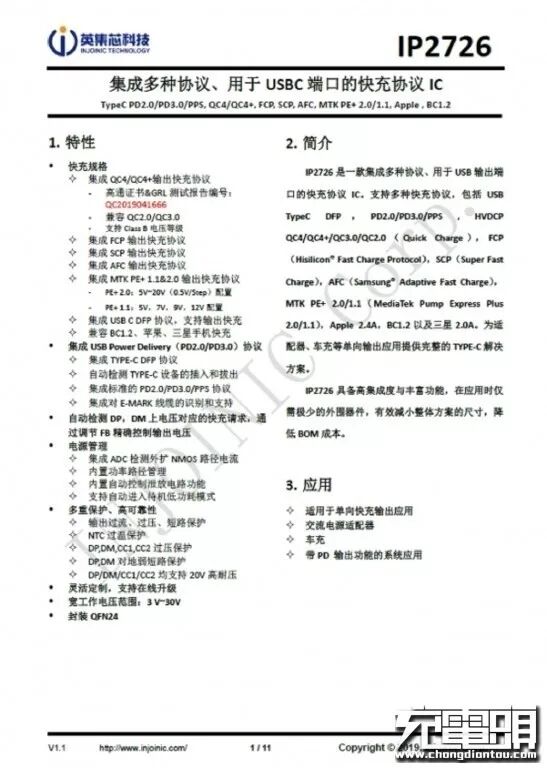

次级协议芯片来自英集芯，型号IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，并拿到了中国大陆第一张QC4+认证证书，采用该芯片的产品还有京东京造双口30W快充充电器。

英集芯IP2726详细规格资料。

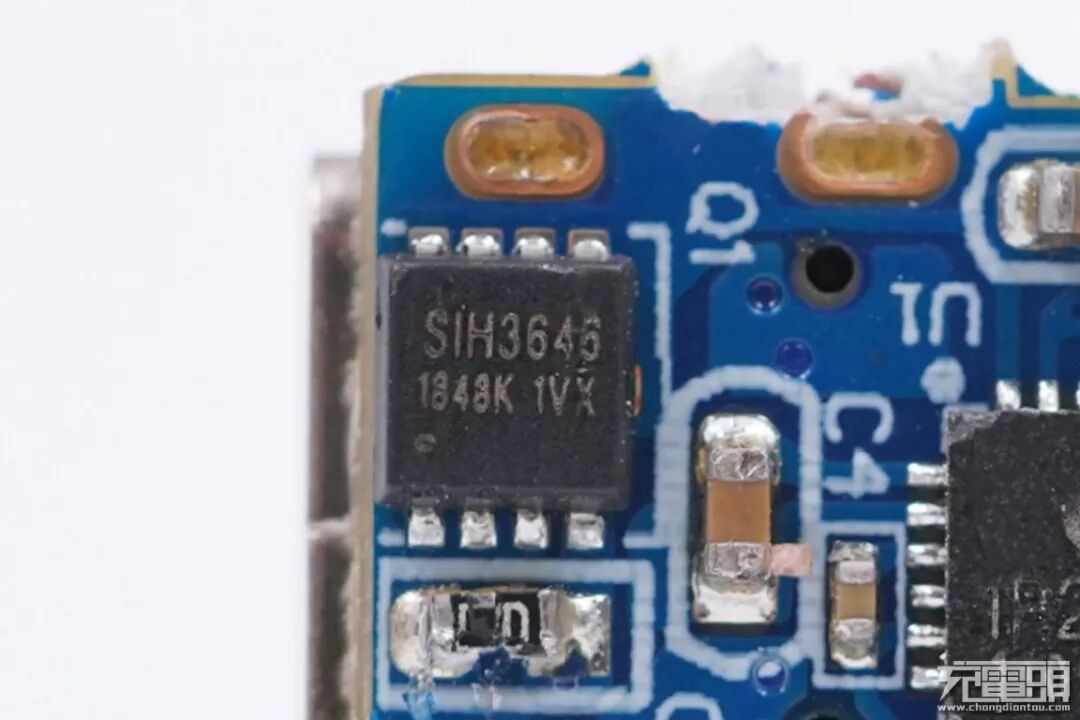

输出VBUS开关，美莱创新SIH3646，耐压30V，导阻很低。

充电器全部拆解完毕。

充电头网拆解总结

坤兴最新推出的这款18W USB PD快充充电器外形小巧、简洁、美观，性能方面不仅支持Apple 2.4A、USB DCP、QC3.0、QC2.0、AFC、FCP、SCP等多种协议，而且还支持USB PD3.0 PPS快充协议，最大输出功率为18W，可为2017年以后的iPhone实现快充，同时也兼容小米、华为、三星等品牌手机的快充。

用料方面，这款产品采用了芯朋微最新发布的AC-DC快充方案PN8161主控+PN8307H同步整流，两颗芯片均采用内置MOS设计，拥有超高集成度，性能稳定，方便调试的优势；协议芯片则采用英集芯旗下的高通QC4+认证芯片IP2726，保证输出兼容性。整套快充方案搭配非常成熟，PCB板精简，用料讲究，兼顾性能与成本。
