拆解报告：realme真我65W氮化镓快充充电器VCA7GACH
今年年初发布的realme真我X50 Pro 5G版旗舰机全球首发65W SuperDart超级闪充，充电3分钟可以看100分钟电影或者通话4小时，并且手机采用双电芯电池技术，35分钟即可充满4200mAh大电池。值得一提的是，此次realme真我X50 Pro 5G版全系标配氮化镓充电器。
前不久充电头网拿到了realme真我65W SuperDart超级闪充套装，该65W氮化镓充电器不仅支持SuperVOOC2.0超级闪充，还向下兼容SuperVOOC、VOOC等协议，具备5V/2A、10V/6.5A两个档位，可以为realme、OPPO、一加等品牌机型实现快充，性能与OPPO65W氮化镓充电器如出一辙。
此前充电头网已经对OPPO 65W氮化镓快充充电器进行了拆解，下面继续为大家带来realme 65W氮化镓充电器拆解，看看两款产品内部用料有什么差异。
一、realme 65W氮化镓充电器外观

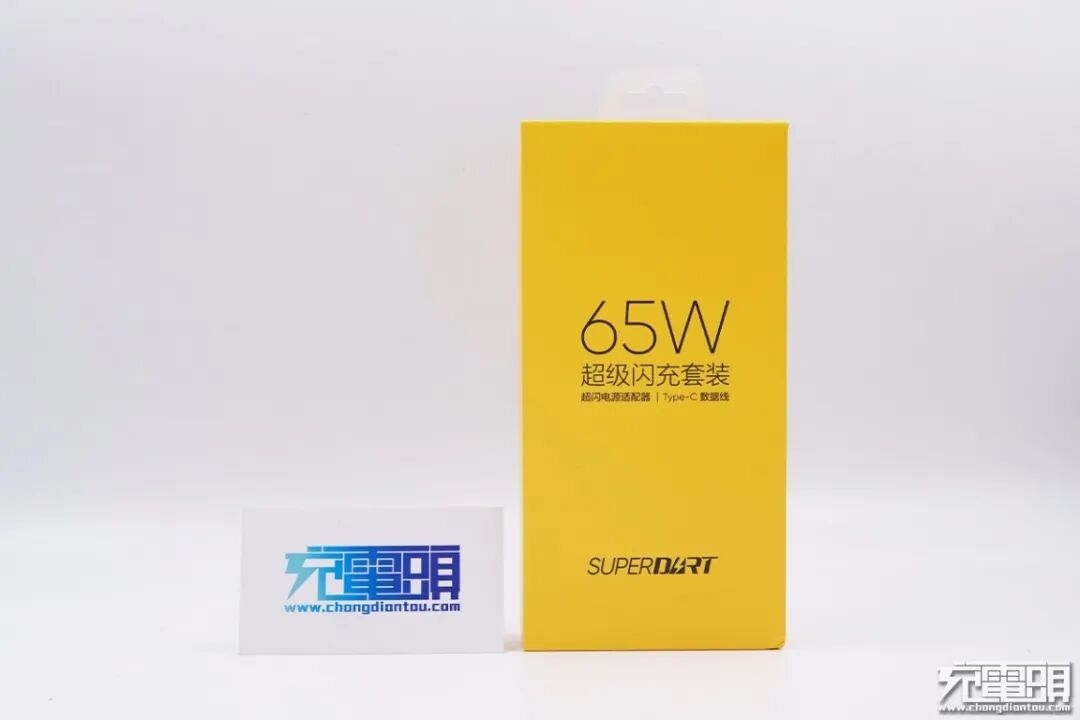

包装盒采用黄色配色，顶部带有挂钩，正面印有“65W超级闪充套装”字样，包装内含充电器和数据线。
背面贴有充电器参数贴纸。

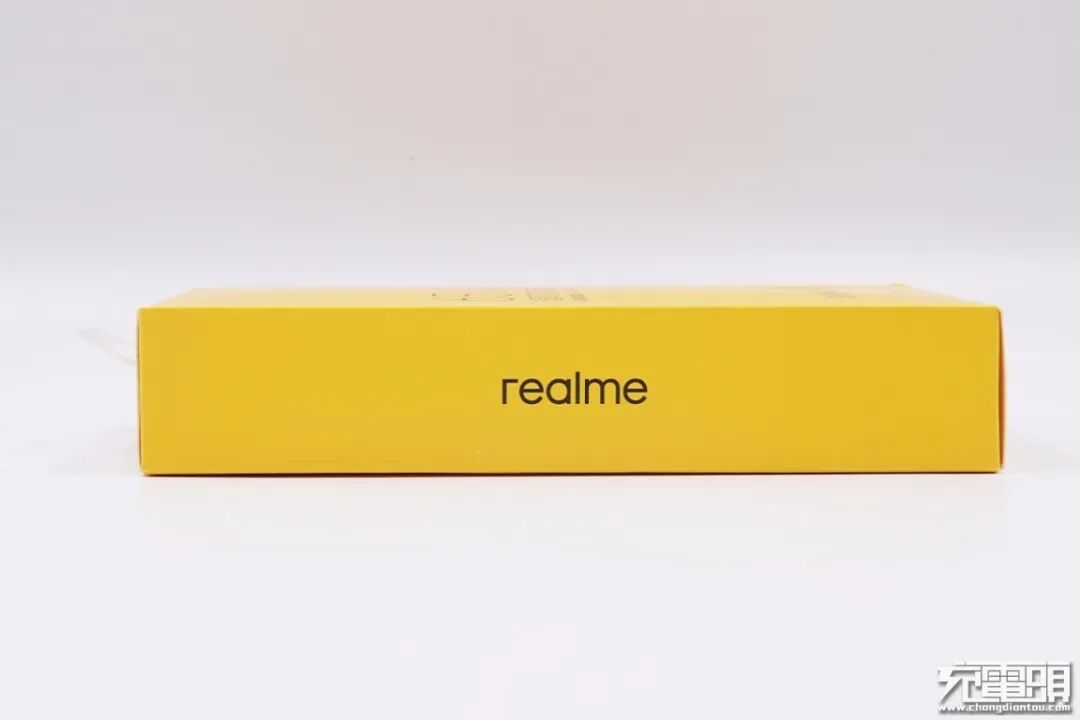

侧面是realme品牌。

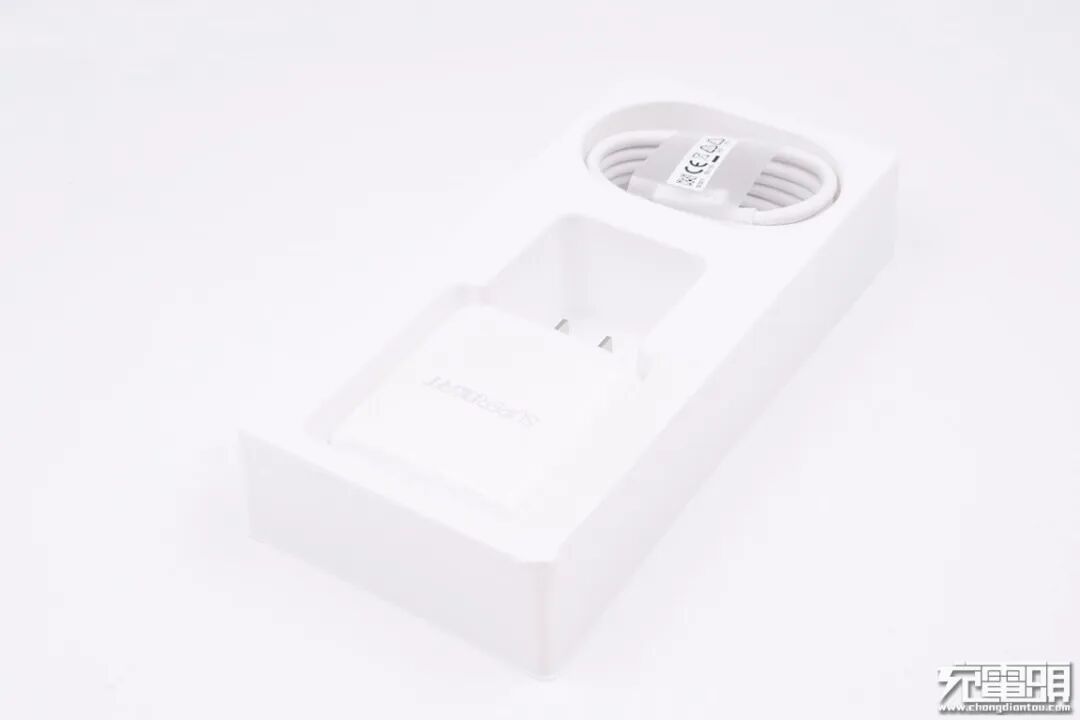

内部使用塑料盒进行保护，充电器和数据线分别放在两个凹槽里。

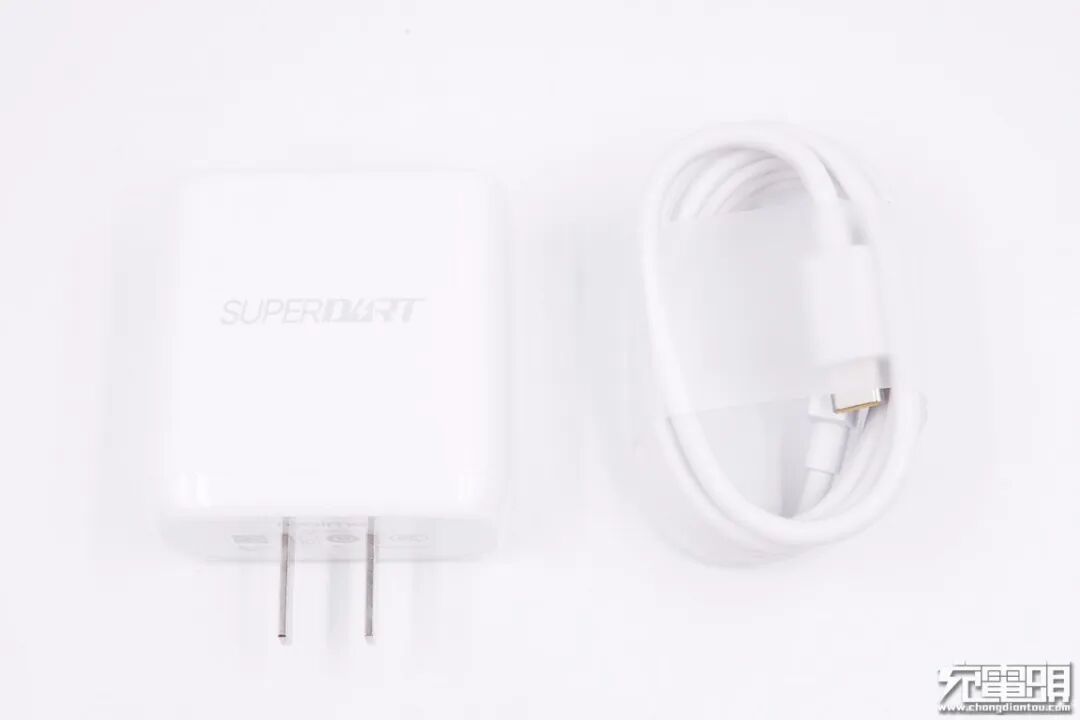

包装内全部产品一览。
数据线两端均做了抗弯折处理，线头塑料壳磨砂处理方便插拔，A头塑料壳上还凹印有SUPERDART字样。

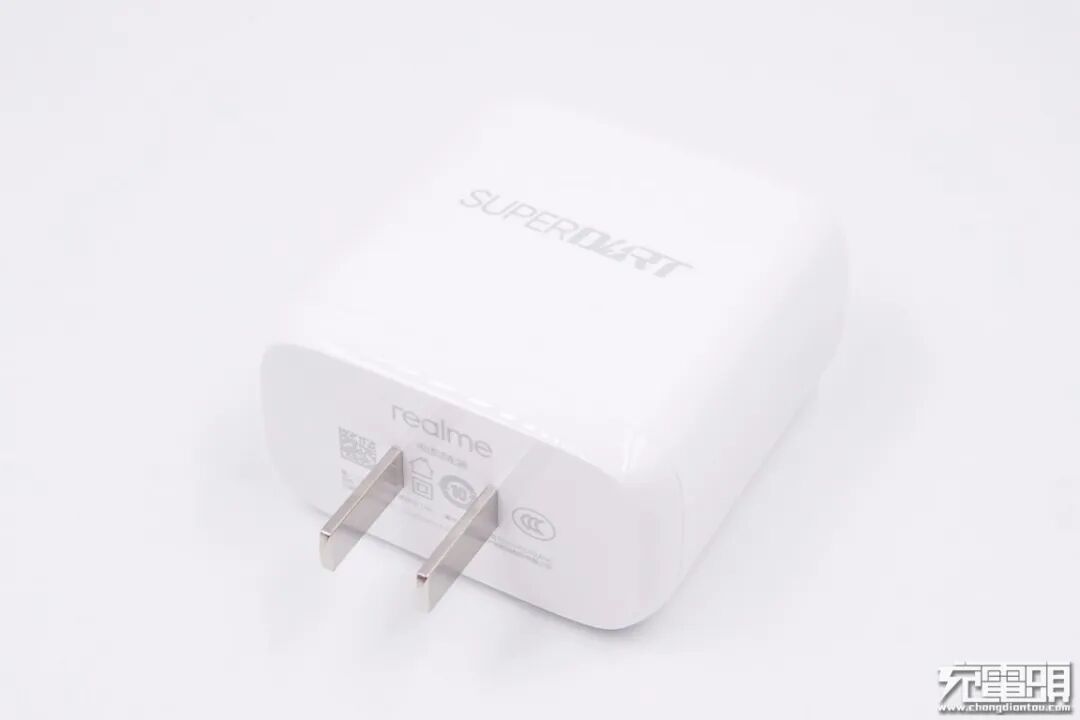

realme这款氮化镓快充充电器纯白色外观设计，配备固定式国标插脚。充电器机身壳表面采用钢琴烤漆的亮面处理，边角圆润过渡，整体洁白光滑使用手感好。

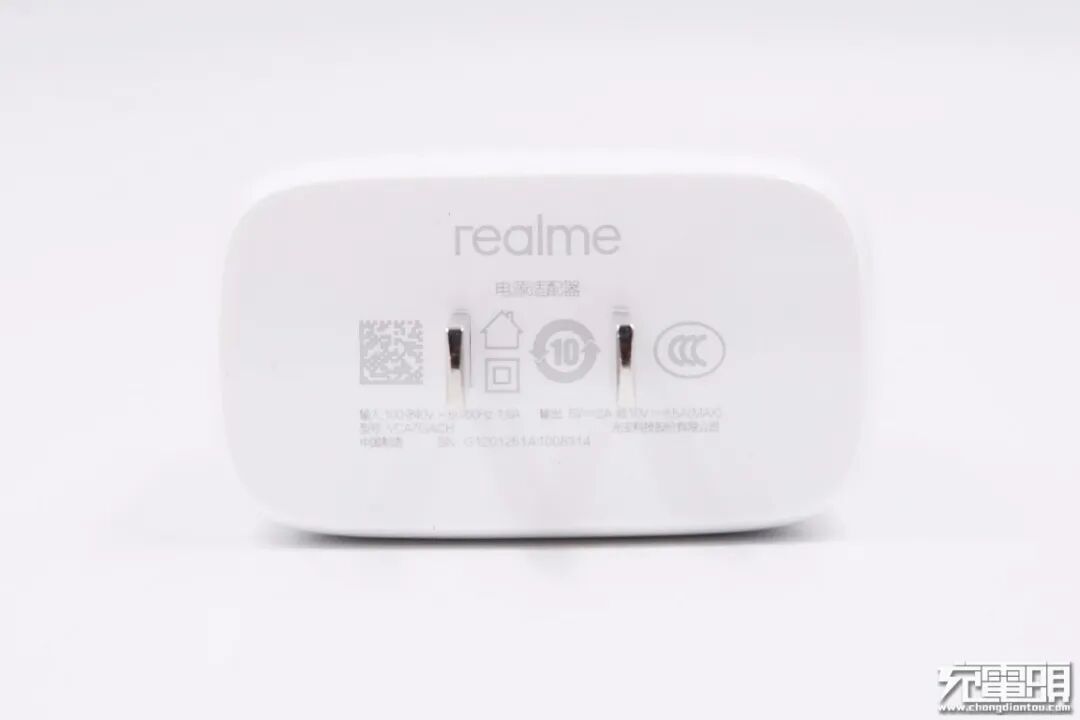

输入端外壳上标注充电器参数信息，产品型号VCA7GACH；输入100-240V~50/60HZ 1.6A；输出5V2A或10V6.5A；产品由光宝科技代工，并已经通过了CCC认证。
充电头网了解到，由光宝代工生产的电源产品还有OPPO 65W氮化镓充电器、微软 Model1621充电器、戴尔45W原装USB PD笔记本充电器等。

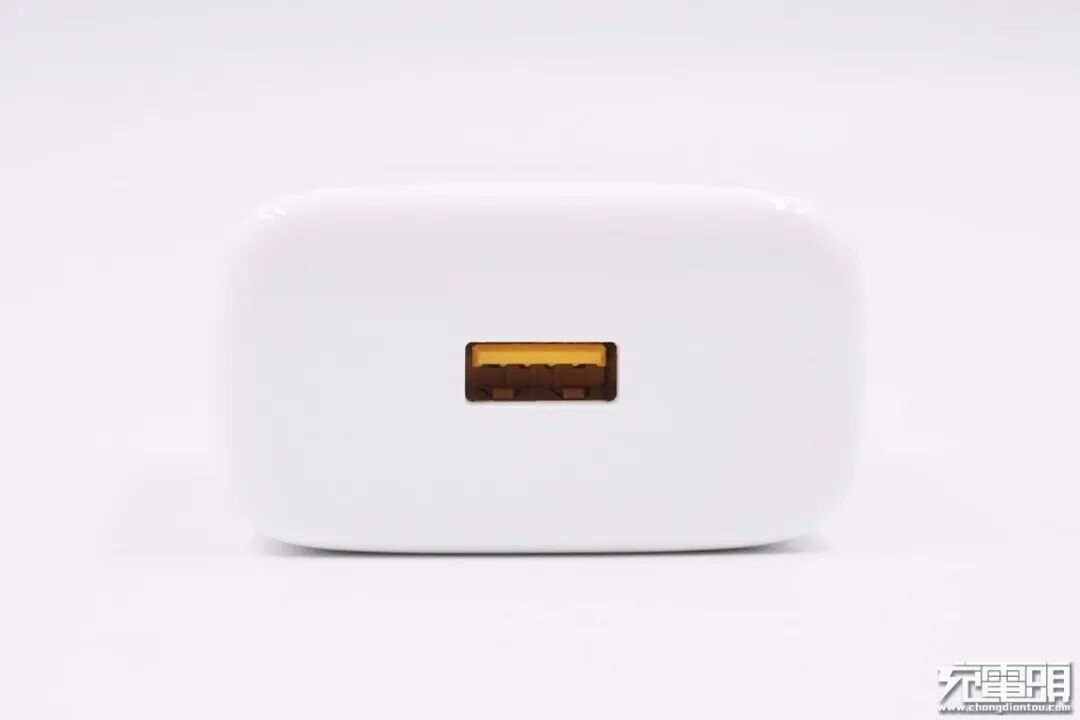

输出顶面中心配有USB-A接口，黄色舌片。

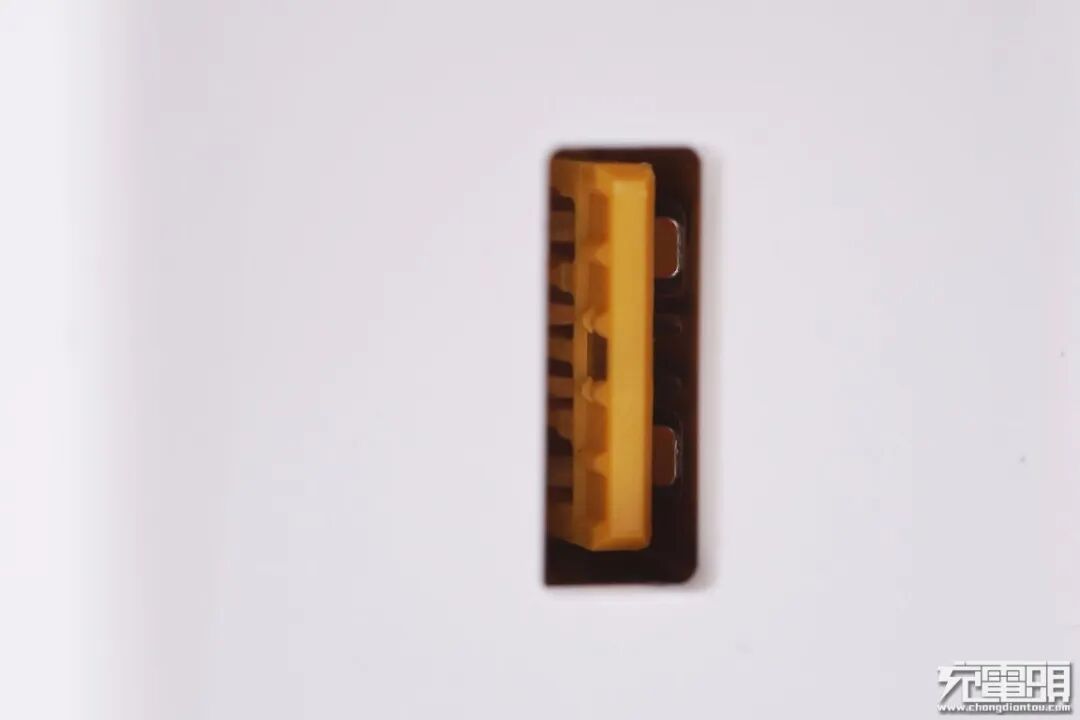

USB-A舌片特写，前端设有特殊针脚用来识别VOOC协议。

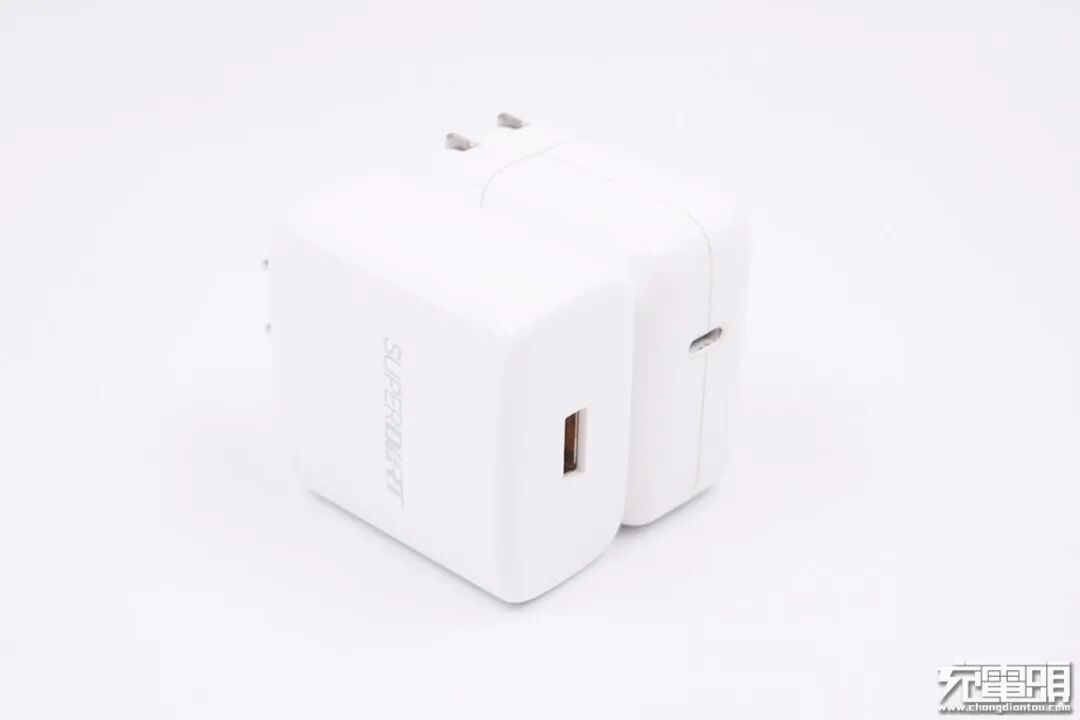

和苹果30W充电器大小比较，两者体积相当。

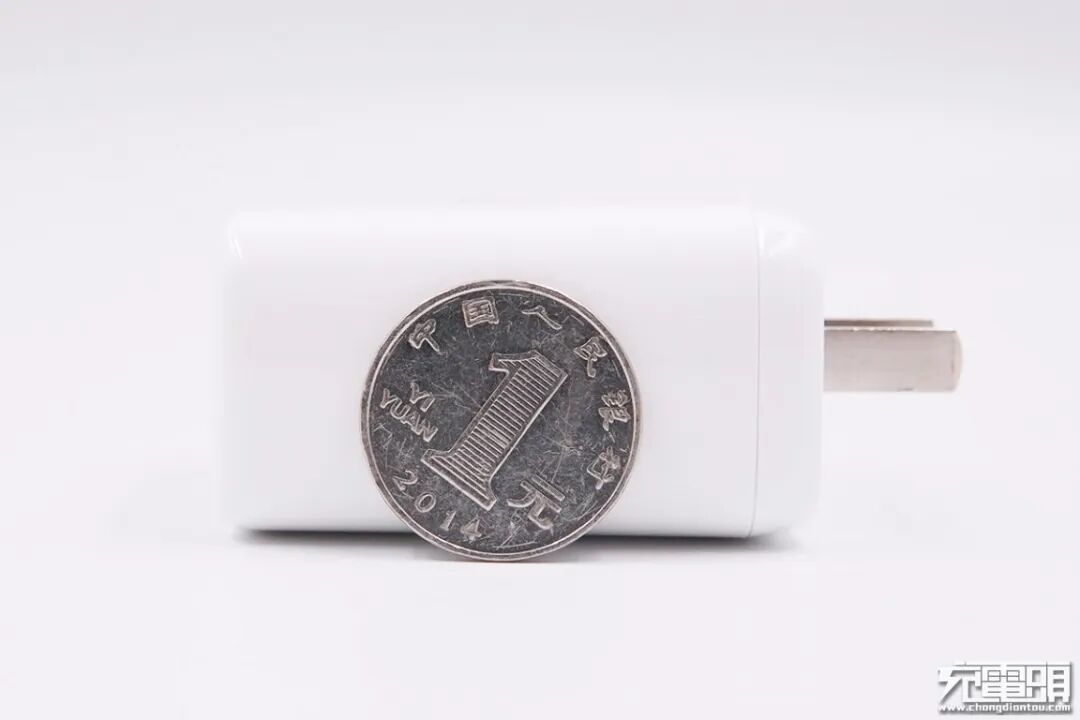

厚度比一元硬币直径大些。

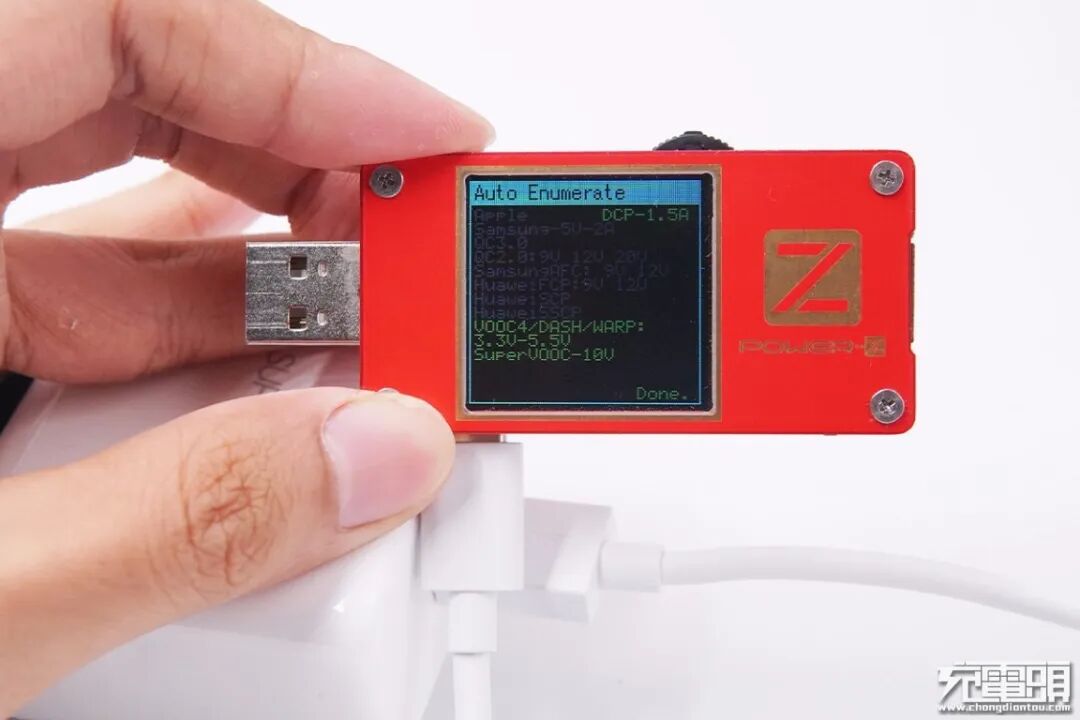

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持DCP、VOOC/DASH/WARP和SuperVOOC协议。

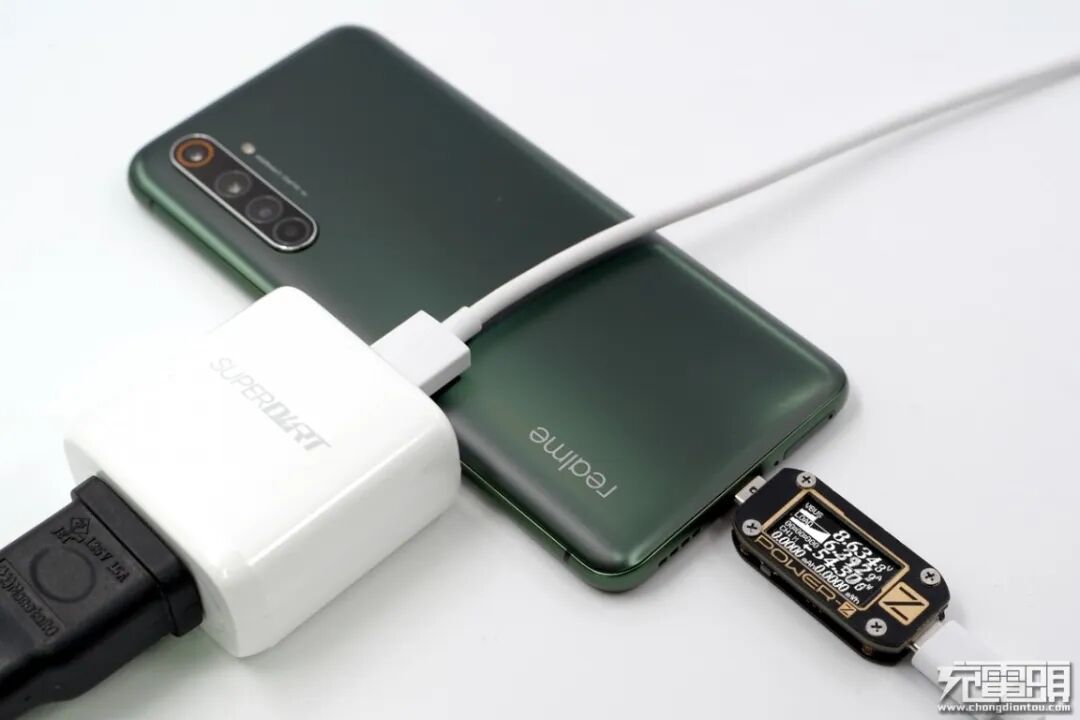

使用realme 65W氮化镓充电器对realme X50 Pro充电，充电功率为8.63V/6.39A 54.5W，支持65W SUPERDART超级闪充。

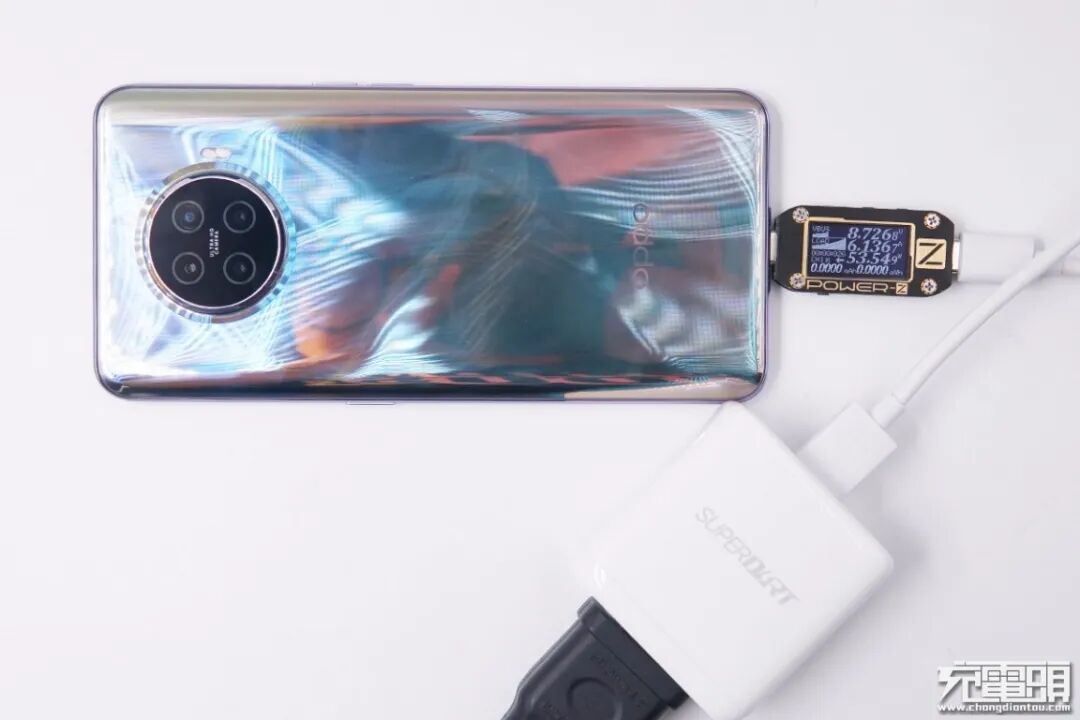

同时给OPPO ACE2手机进行充电，充电电压8.7V，电流6.1A，手机充电输入功率达到53.5W，支持SUPER VOOC2.0闪充。
二、realme 65W氮化镓充电器拆解
将输入端外壳拆开，机身壳两侧设有凹槽用来固定PCB板。

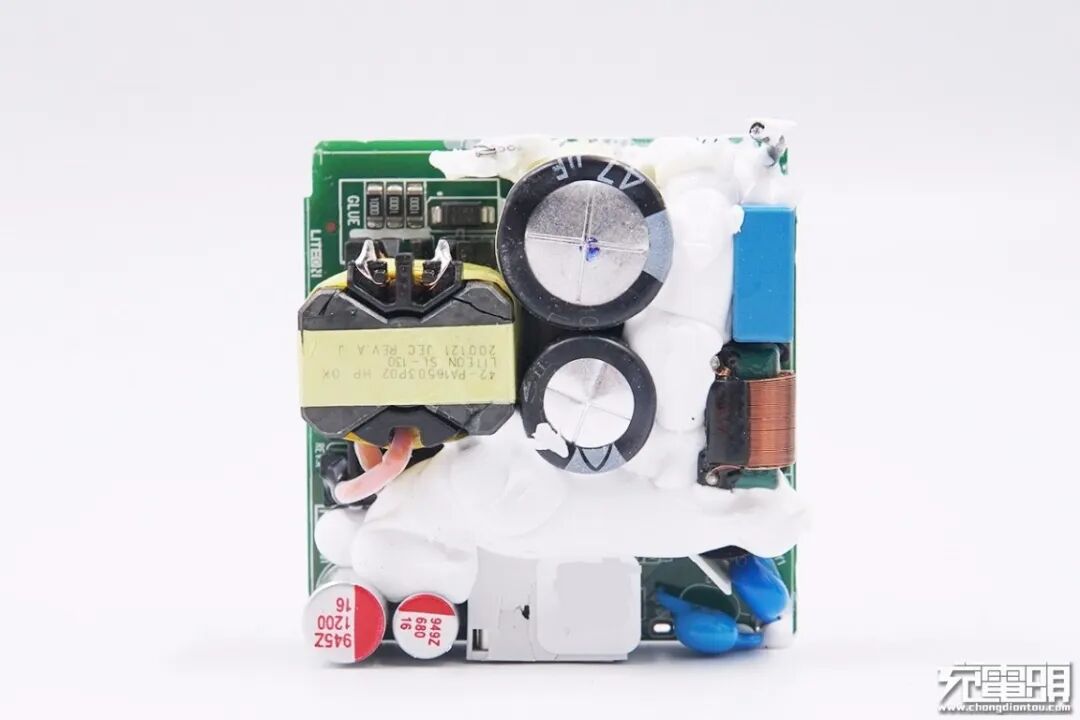

PCB板正面一览，从输入到输出端，元器件基本上都打胶进行加固，大概2/3的体积都是初级元器件。

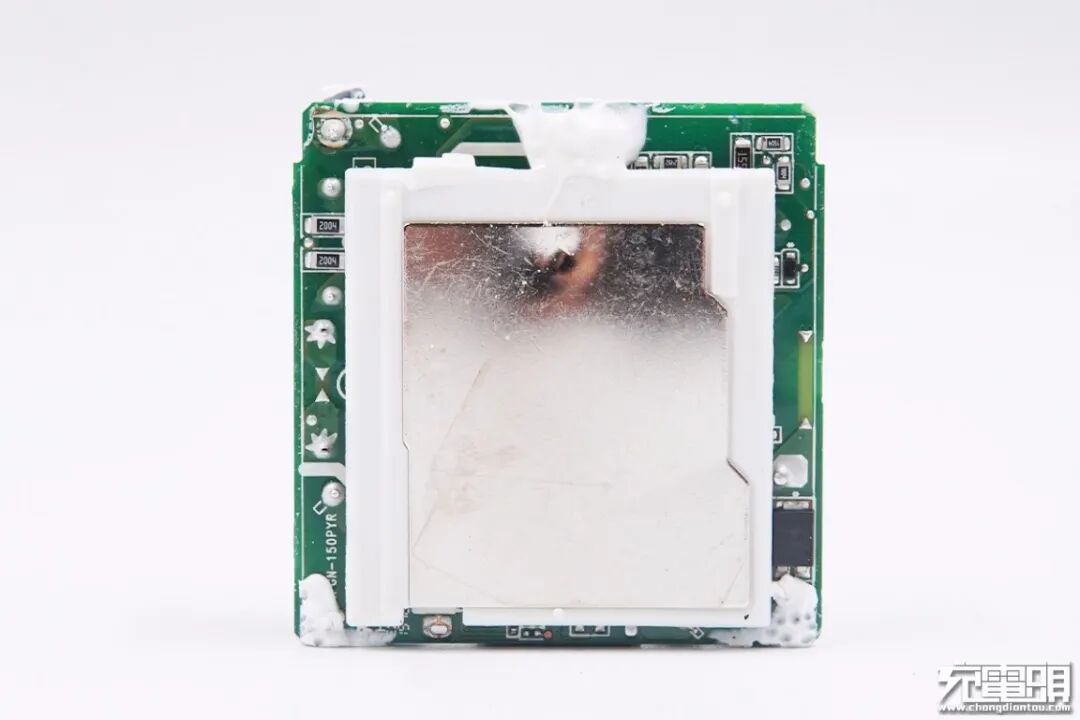

板子背面有金属散热片，并配有白色隔离板。
拆掉散热片和隔离板，板子背面还打胶帮助导热。
经过对充电器电路观察分析发现，realme真我65W氮化镓快充充电器采用了开关电源由协议芯片控制输出电压的典型架构。并且采用的是PI高集成主控芯片，电路大大简化，简洁明了。下面我们就从输入端开始一一了解各元器件。

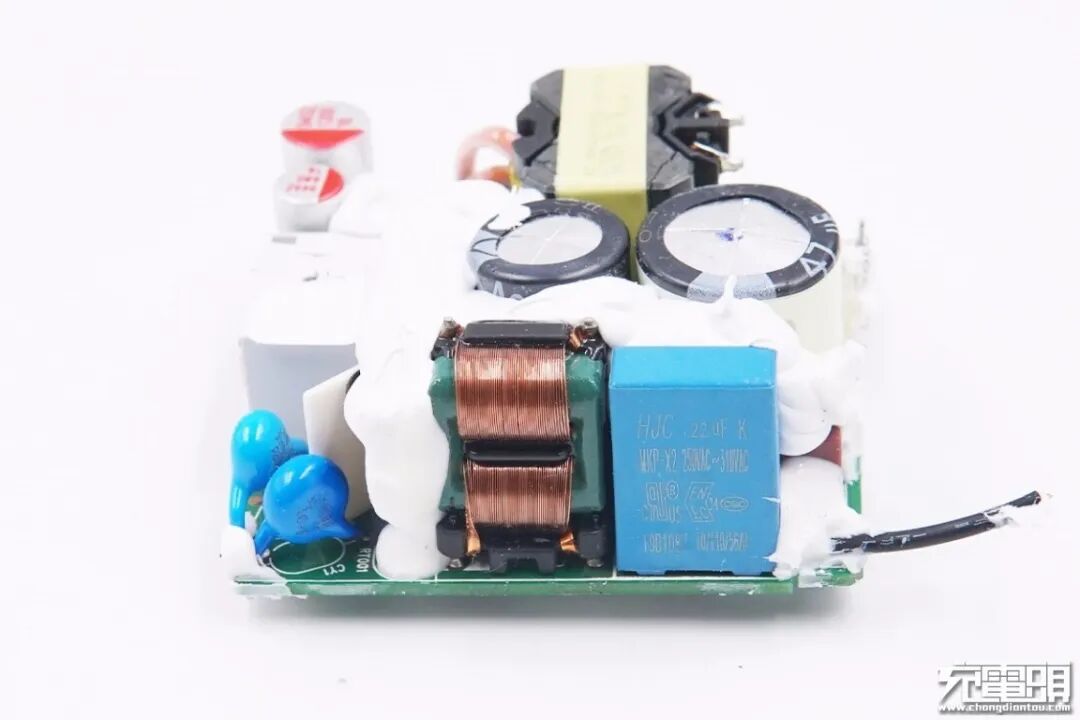

PCB板侧面一览，部分元器件被遮挡或硅胶盖住，可以看到延时保险丝、安规X电容、共模电感。
延时保险丝规格为3.15A 250V。

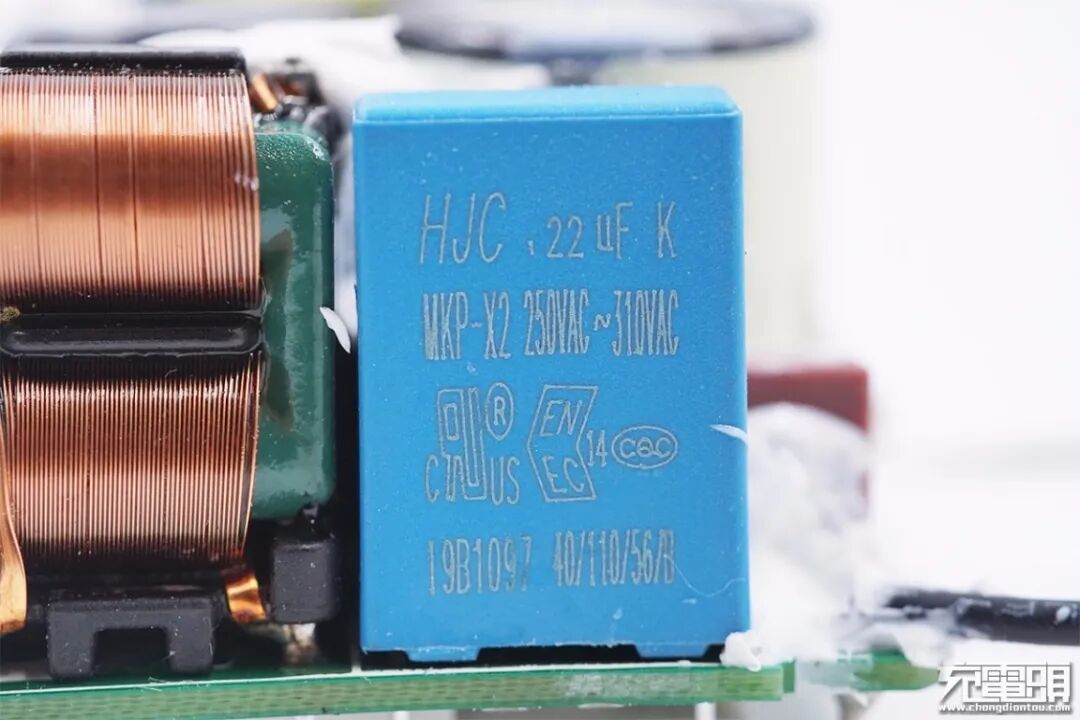

蓝色安规X电容容量为0.22μF。

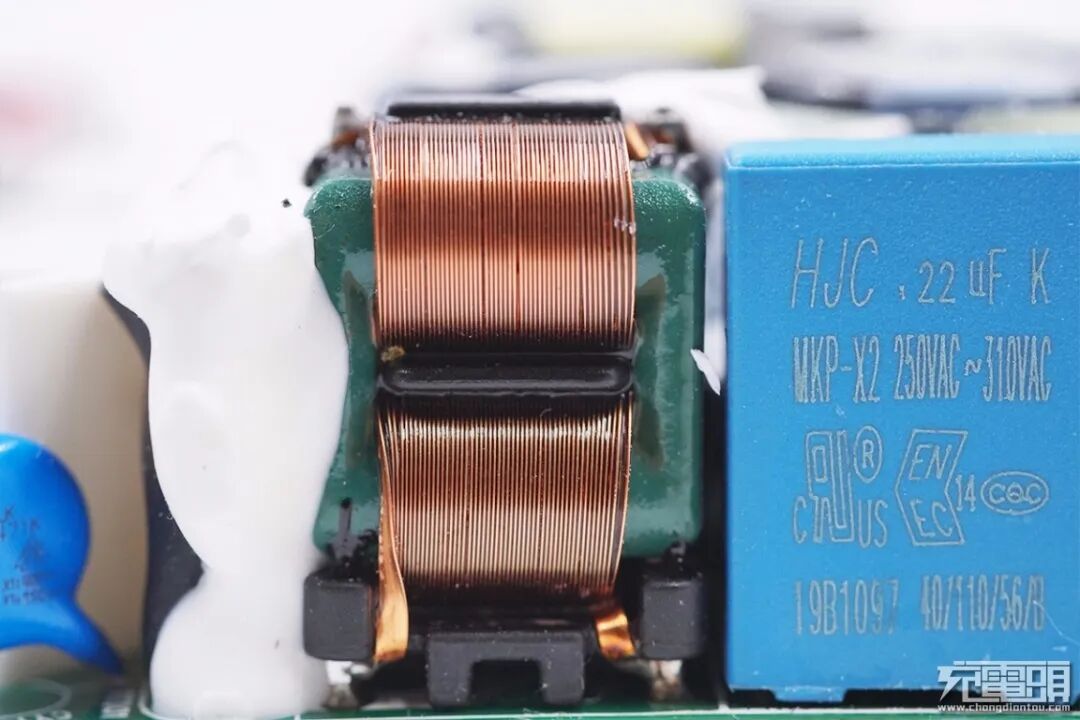

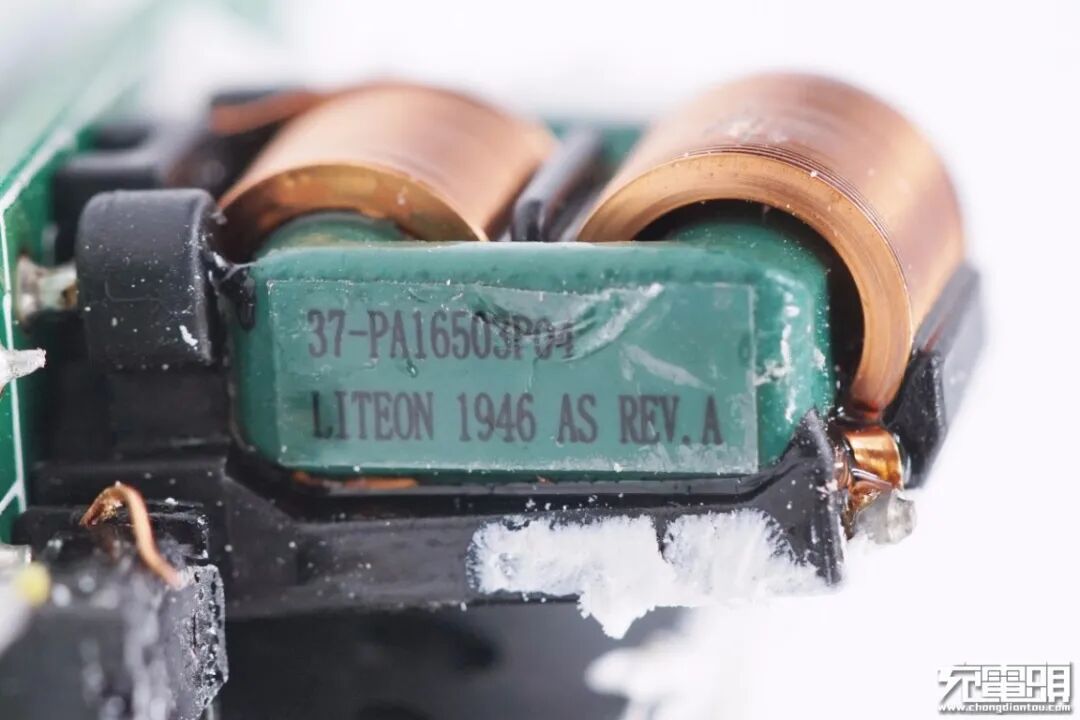

共模电感扁平铜带绕制，用于滤除EMI干扰。
顶部有贴片信息，光宝代工。
另一颗共模电感双线绕制，外套热缩管。

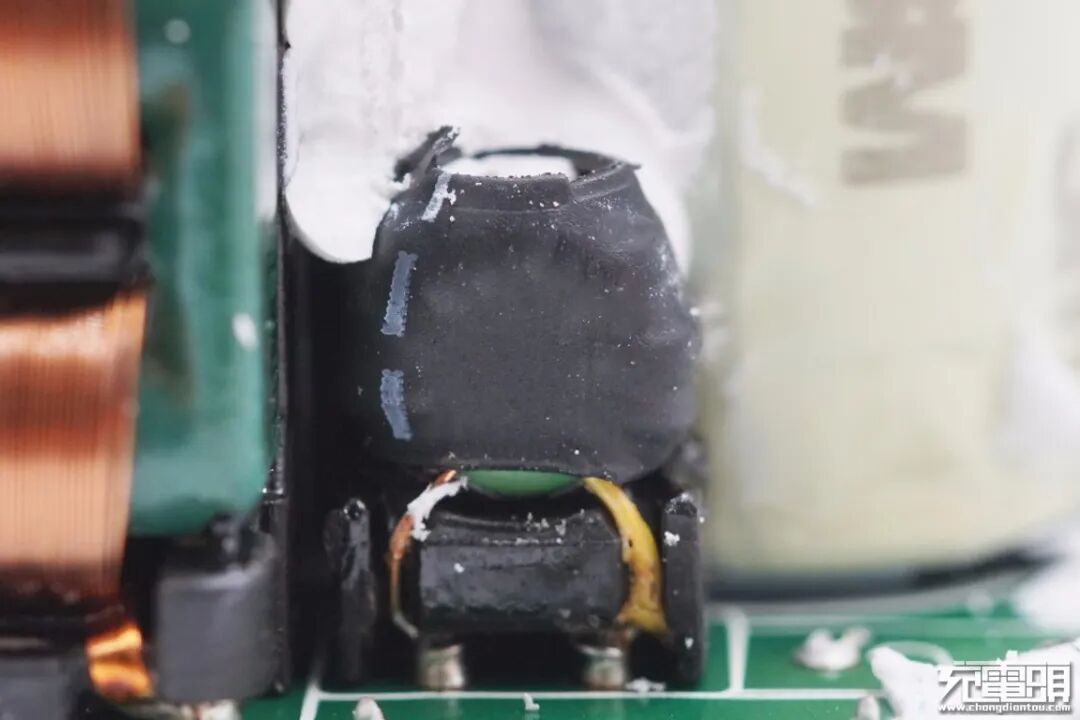

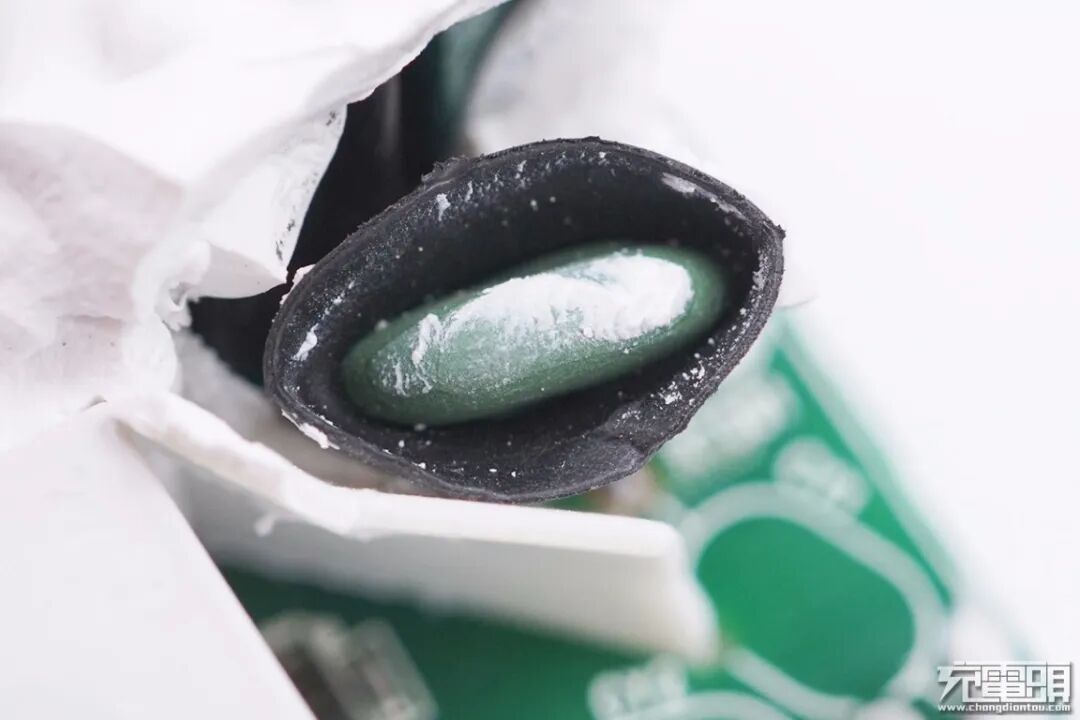

NTC浪涌抑制电阻外套热缩管，用于抑制上电浪涌电流。

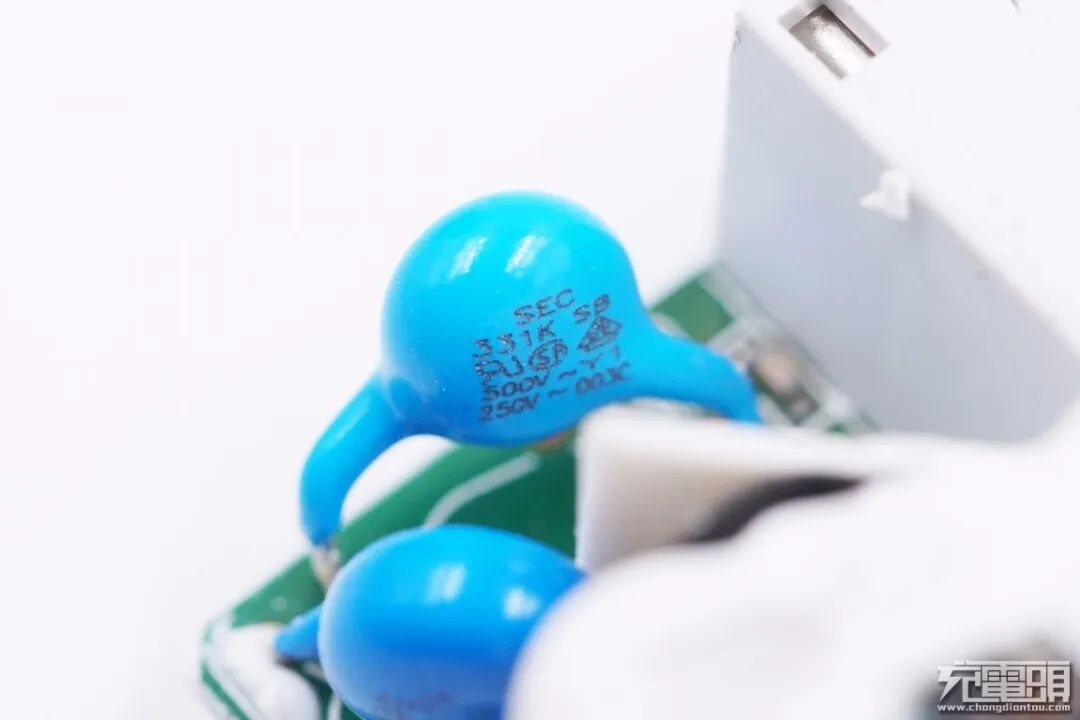

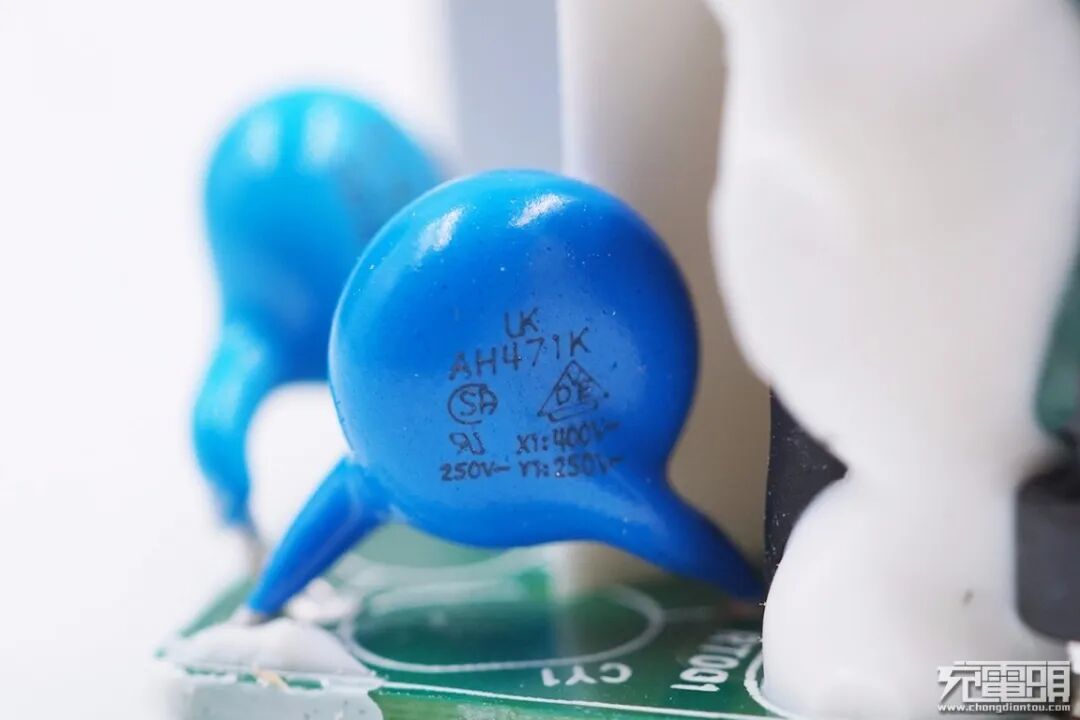

两颗蓝色Y电容特写。
PCB板前端一览，中间放置两颗高压滤波电容，其中一颗还粘贴绝缘胶带。

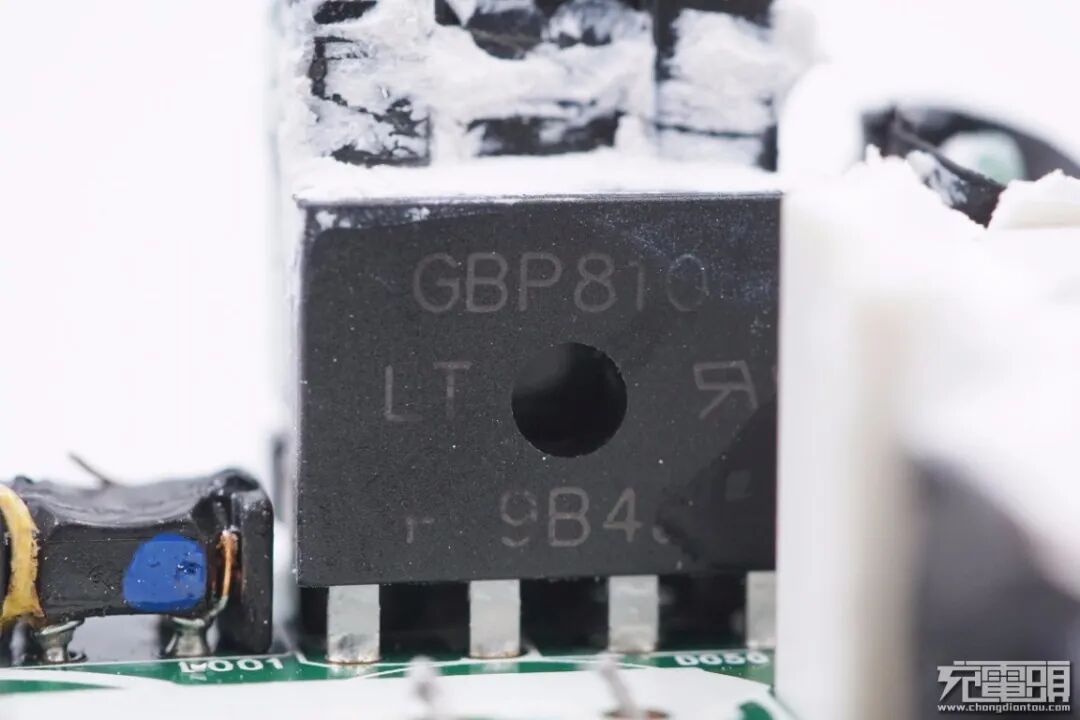

输入端GBP810整流桥，光宝8A 1000V。

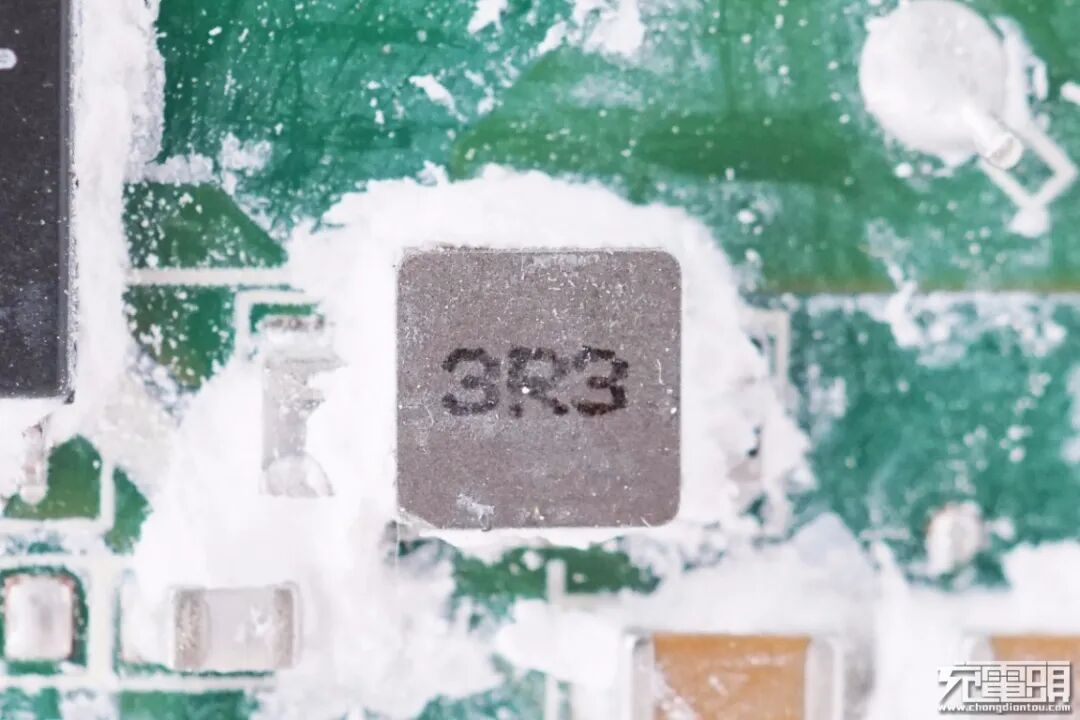

3R3滤波电感特写。

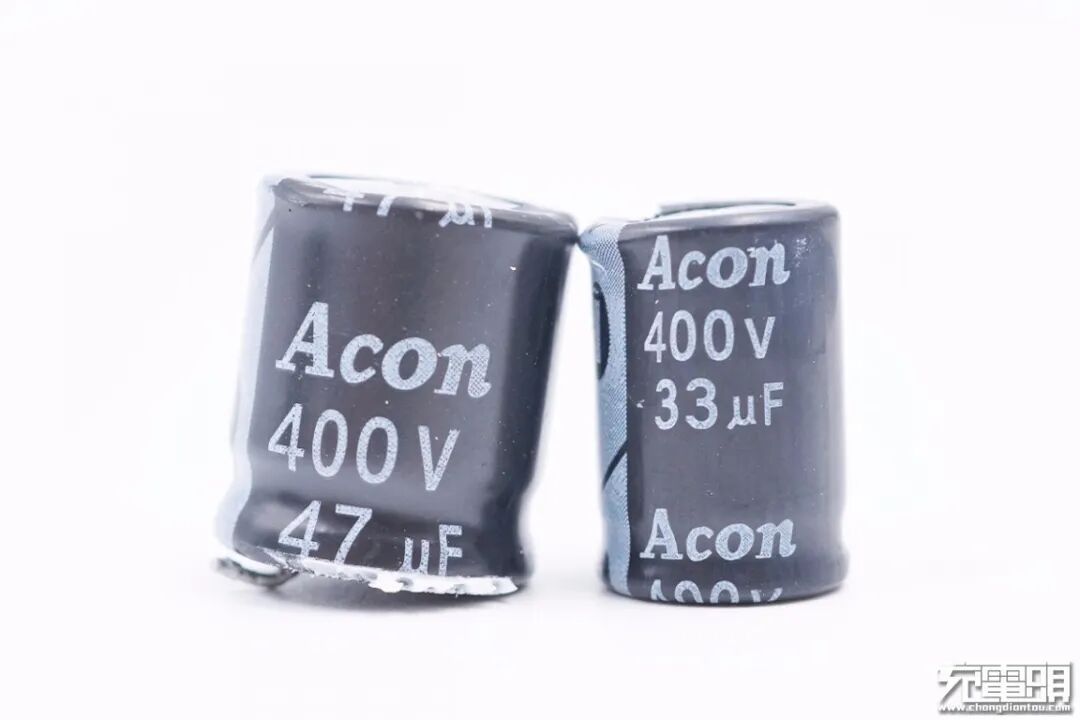

两颗高压滤波电解电容来自Acon中元，规格分别是400V 47μF和400V 33μF。

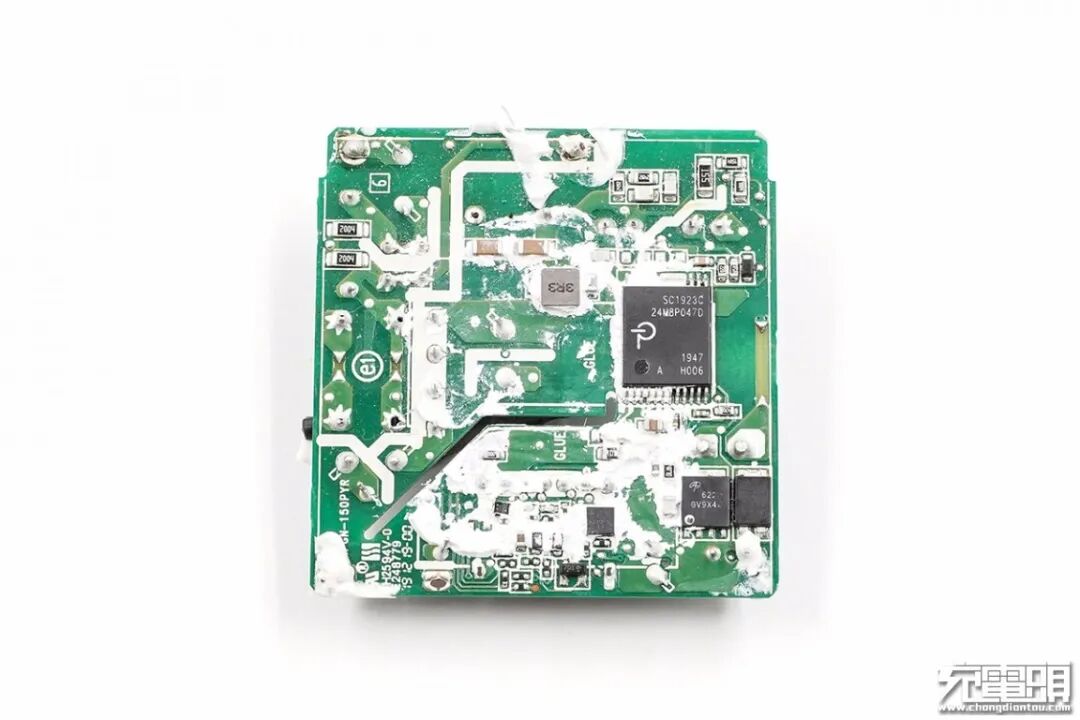

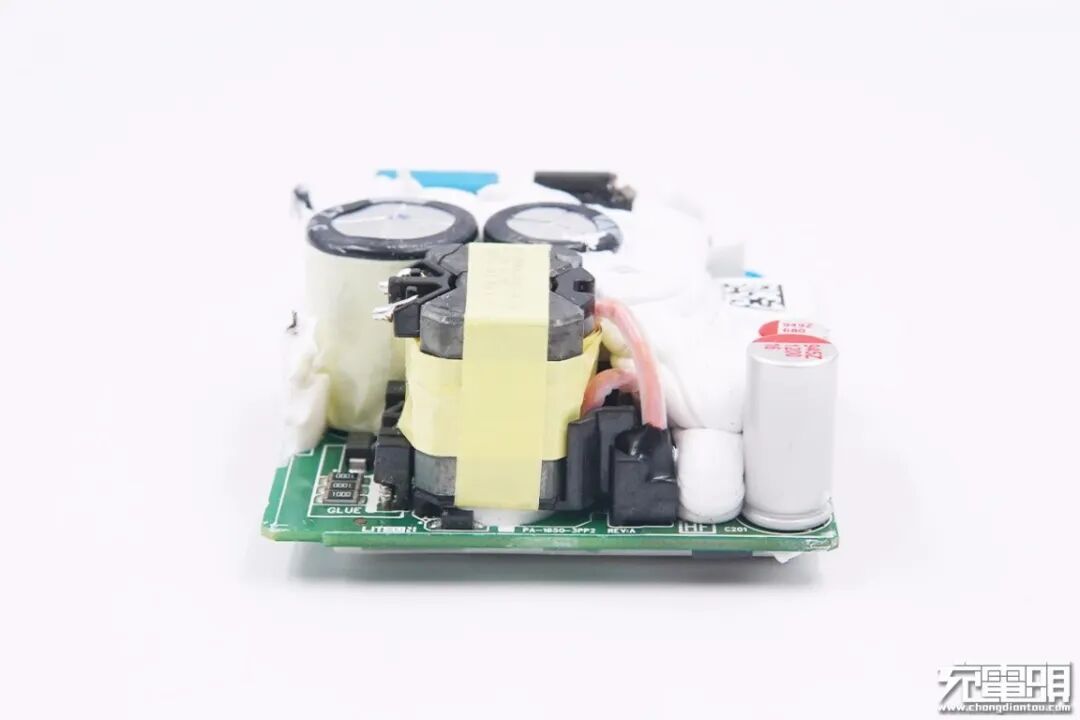

PCB板另一侧一览。

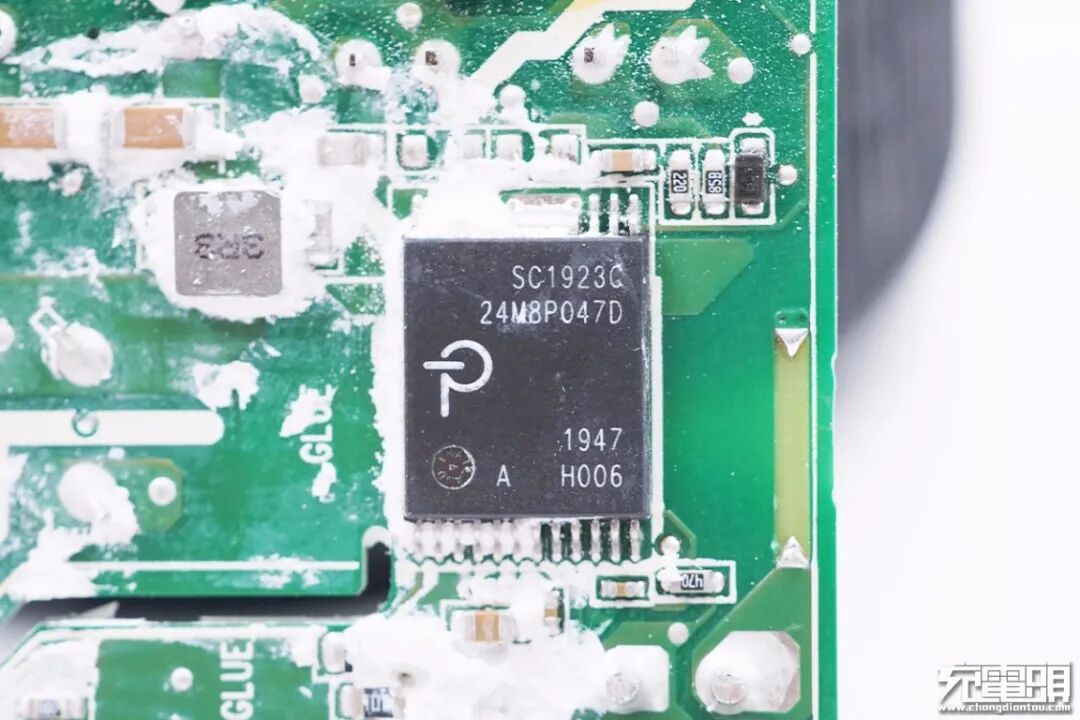

充电器主控芯片来自PI，型号SC1923C，定制芯片。该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。
充电头网了解到，采用PowiGaN系列作为主控芯片的产品还有RAVPower 61W氮化镓USB PD充电器、ANKER 30W GaN氮化镓充电器和ANKER 60W氮化镓双USB-C口充电器等十余款充电器。此外PI的其它主控芯片还被三星、苹果、小米等知名品牌的数十款产品采用过。

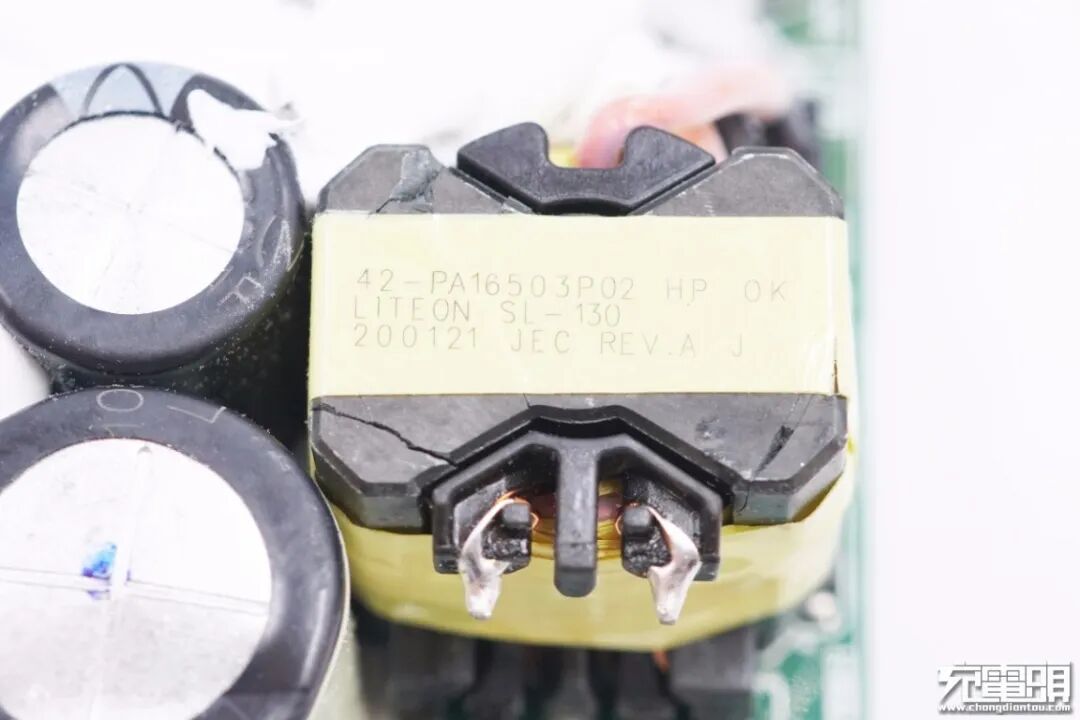

变压器特写，顶部喷码有信息。

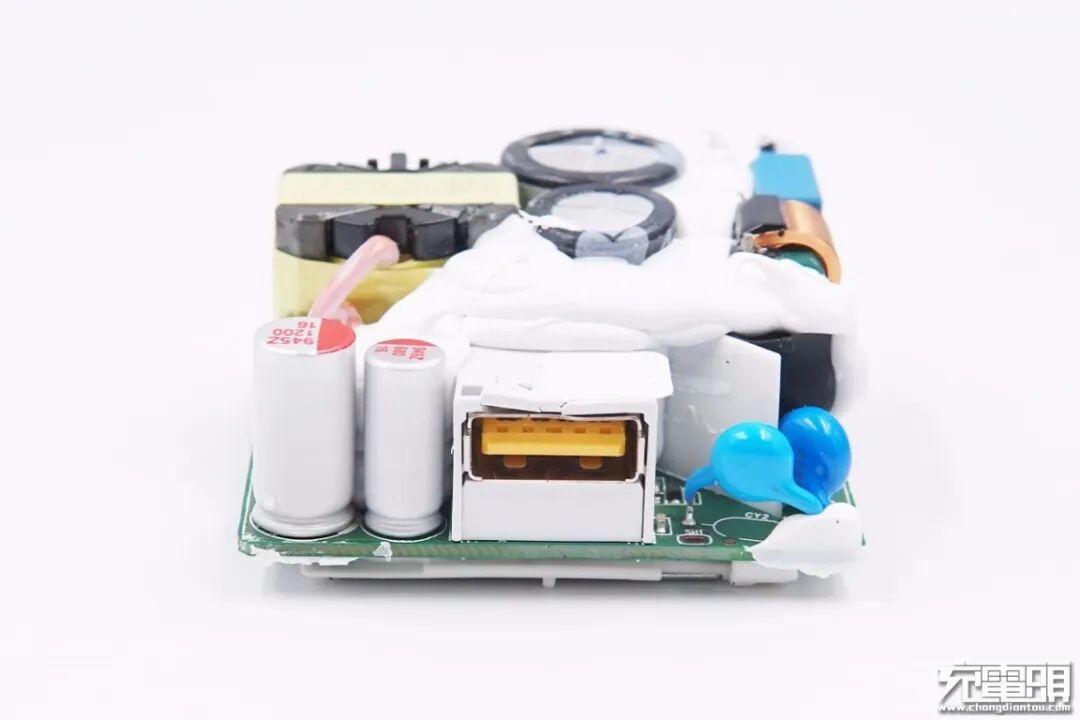

输出端一览，在USB母座和高压电容之间设有白色隔离板，母座还外套塑料壳加固；此外左边是两颗固态滤波电容，右侧是一颗Y电容。
输出抗干扰蓝色Y电容特写。

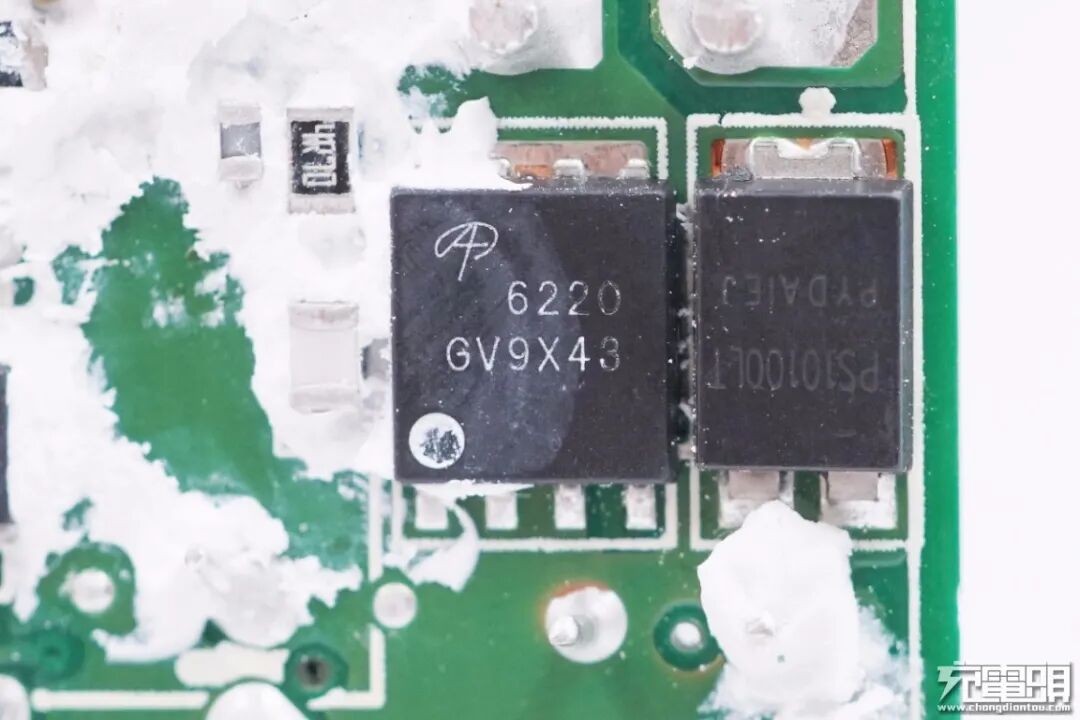

次级同步整流MOS管采用AOS万代AON6220，NMOS，耐压100V。

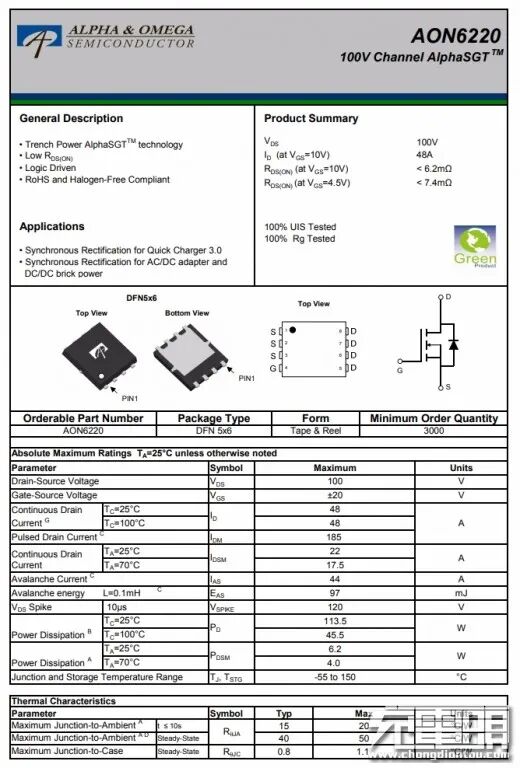

AON6220详细参数资料。充电头网了解到，采用万代AON6220的产品还有斯泰克100W氮化镓快充充电器、SONY索尼39W USB PD快充充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等数十款产品。

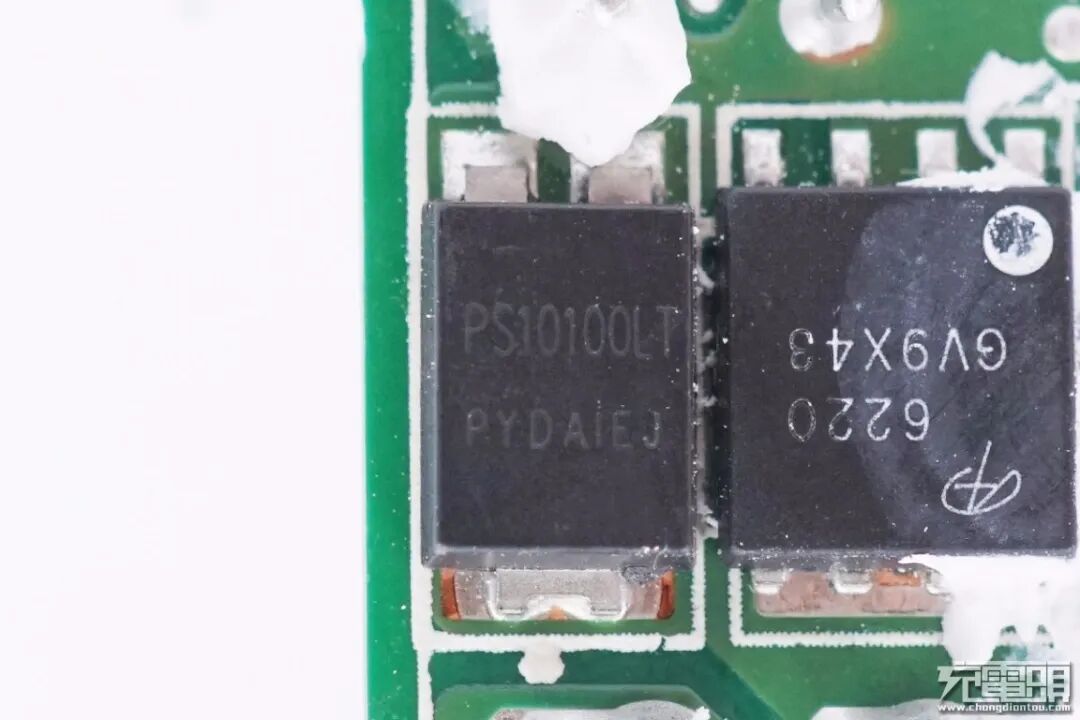

同步整流管并联肖特基二极管，用于提高轻载效率。

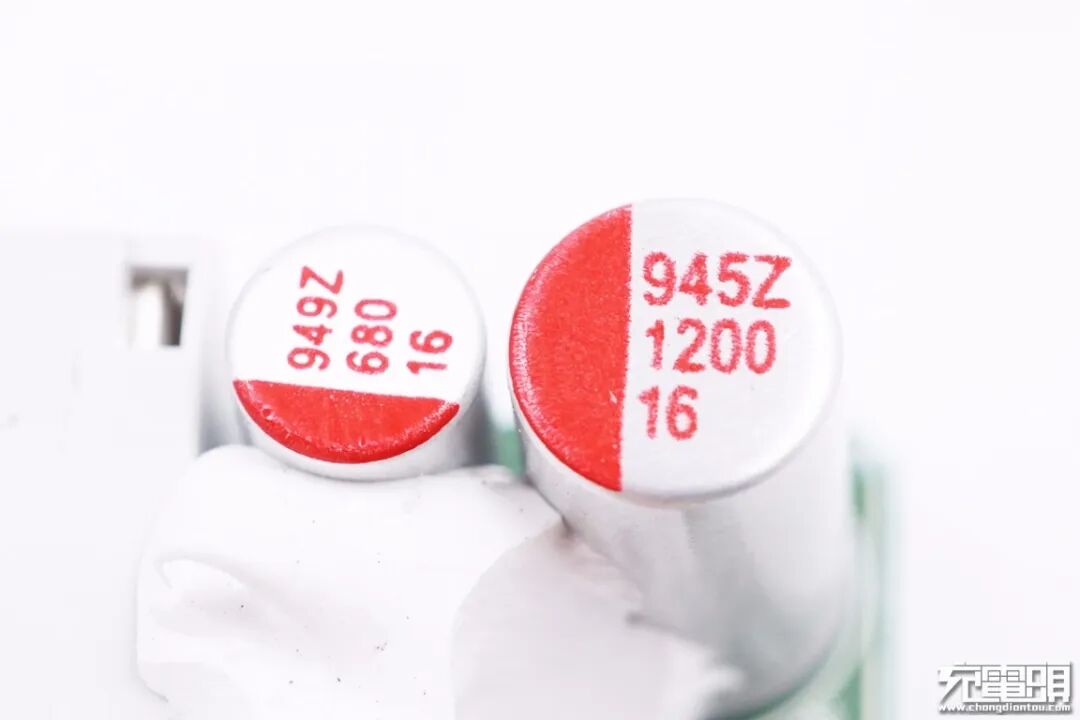

两颗输出滤波固态电容规格分别是16V 680μF和16V 1200μF。
USB-A母座下面有一颗协议芯片。
SuperVOOC2.0闪充协议芯片，瑞芯微 型号为RK725B，定制芯片。

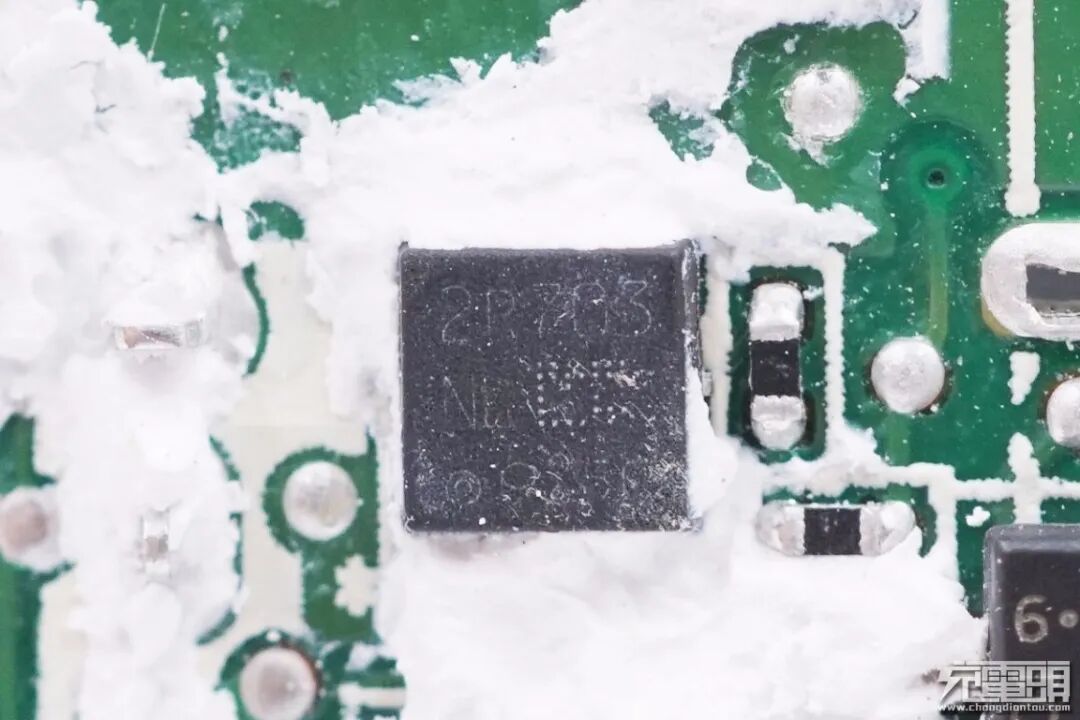

USB-A口输出VBUS开关管，东芝TPN2R703NL，NMOS，耐压30V。

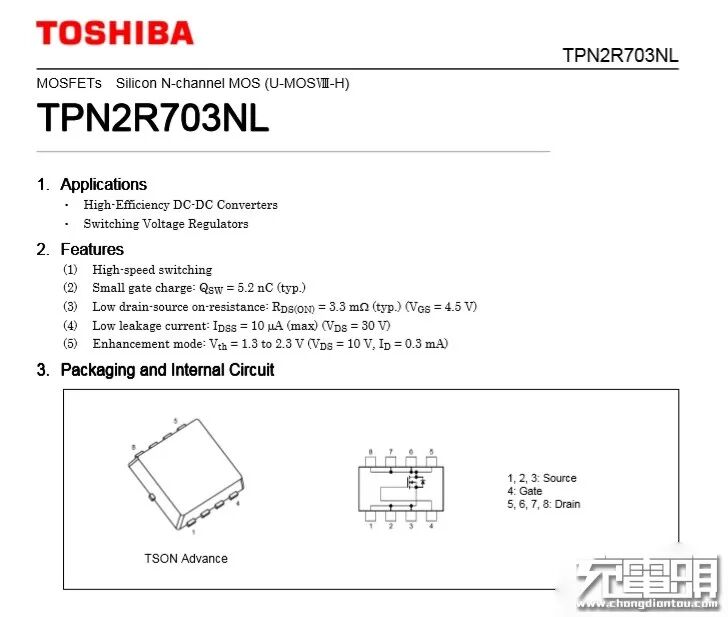

东芝 TPN2R703NL 详细资料。
USB-A母座背面特写，针脚之间有隔离板相互隔离，正负极加宽。

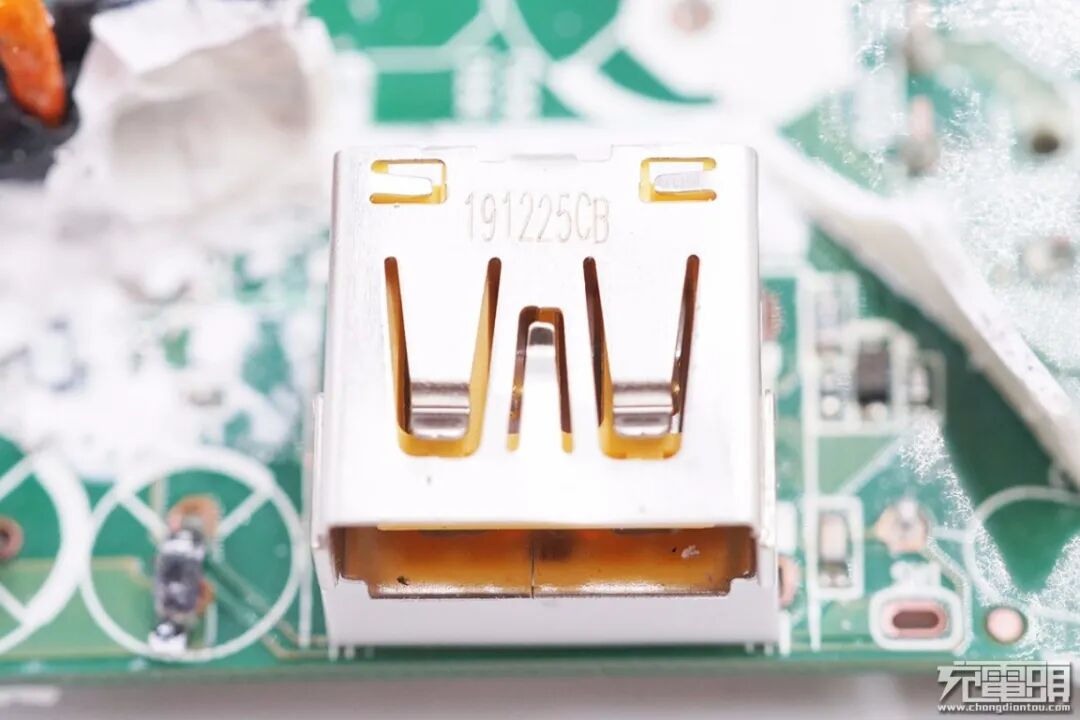

母座金属外壳上刻有191225CB字样。

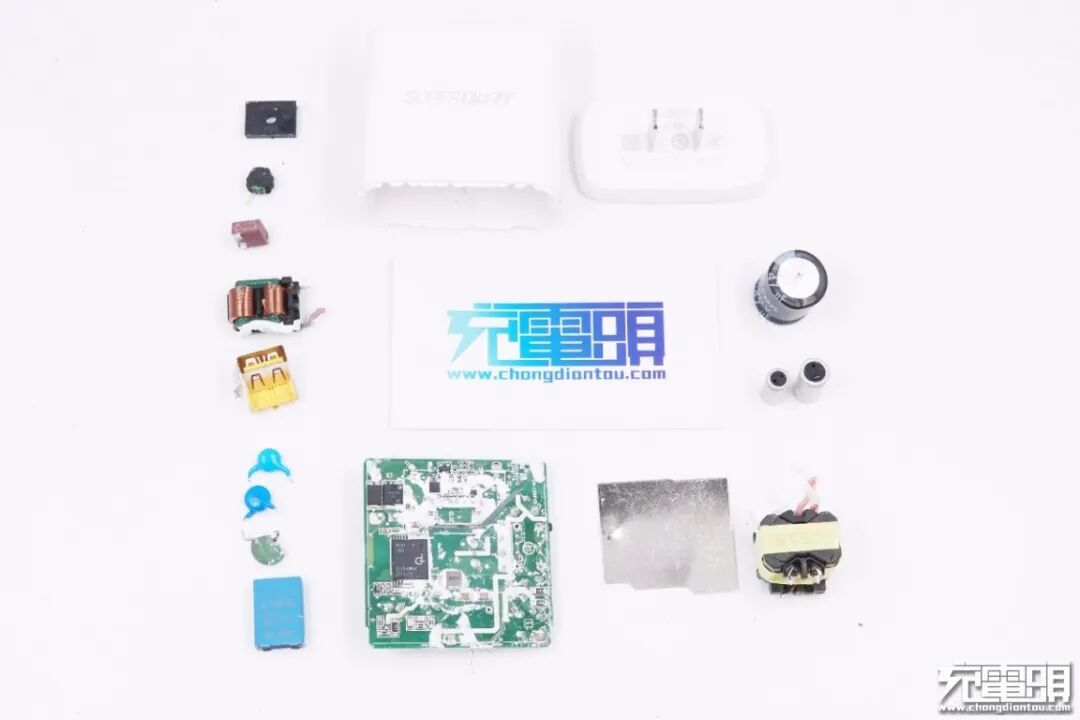

全部拆解完毕，来张全家福。
充电头网总结
realme真我65W氮化镓快充充电器由光宝科技代工，机身光滑圆润，在氮化镓加持下更是小巧轻便。充电器支持最大65W输出，并设有5V/2A、10V/6.5A两个档位，向下兼容SuperVOOC、VOOC等协议，除了可以给realme旗下手机进行65W快充外，还适用于OPPO家族中其它快充手机，通用性很好。
充电头网通过拆解了解到，这款充电器与OPPO 65W氮化镓充电器均由同一家工厂代工，并且设计、用料都完全一致。其内部AC-DC部分由PI定制的氮化镓芯片SC1923C搭配万代MOS完成同步整流降压，并由RK725B协议芯片控制输出，USB-A口设有东芝VBUS开关管进行保护。
充电器整体布局简洁明了，元器件焊接紧凑。PCB板正面大量打胶用于固定元器件和辅助导热，背面也涂有硅胶并配有金属散热片，此外初次级之间设有隔离板，内部稳定性以及散热性能不错，产品整体做工扎实。
