全球首款120W氮化镓+碳化硅PD快充充电器拆解
最近氮化镓市场的发展势头越来越猛，继火爆的65W氮化镓充电器之后，近期多款100W级氮化镓快充陆续发布，针对不同的应用场景，给用户带来更多的选择。在100W氮化镓快充产品布局方面，Baseus倍思率先响应，发布一款120W 2C1A氮化镓充电器。
不仅是上市快人一步，倍思这款充电器还是全球首款120W氮化镓 (GaN）+碳化硅（SiC) 充电器，同时也是首款获得CCC认证的120W大功率氮化镓充电器。这款产品的两个USB-C口性能完全一致，单口最大支持100W PD快充，支持盲插使用。此外5A PPS以及兼容全协议使得这款产品适用性十分强悍。功率智能调整以及120W总输出使其能够为多台设备同时充电。
充电头网已经第一时间对这款产品进行了充电评测，下面就和大家分享其详细的拆解，一起来看看充电器内部如何设计的。此前充电头网还拆解了倍思65W 2C1A氮化镓充电器，大家也可以点击蓝色字体查看拆解详情。
一、倍思120W氮化镓充电器外观
包装盒采用倍思典型黄白配色，顶部带有挂钩方便悬挂展示，正面印有Baseus品牌、充电器外观图、GaN、Mini Quick Charger和C+C+U 120W等字样。

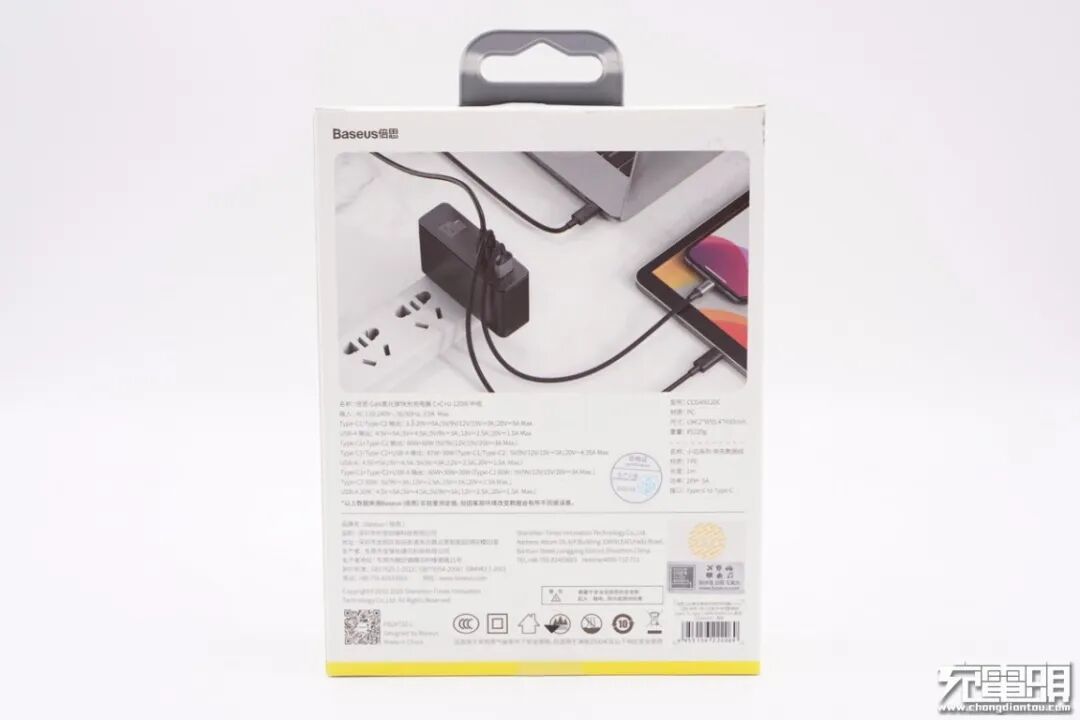

盒子背面是产品使用场景图以及相关参数信息。
侧面则是接口和技术标识。

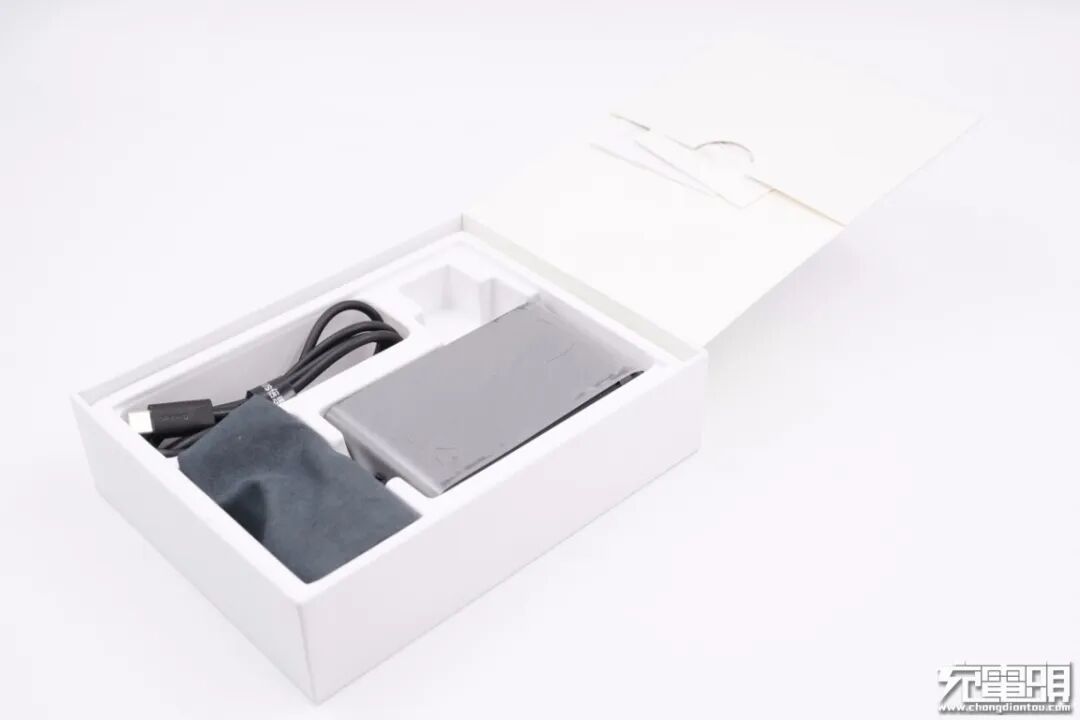

包装盒内部使用塑料盒来固定保护充电器。

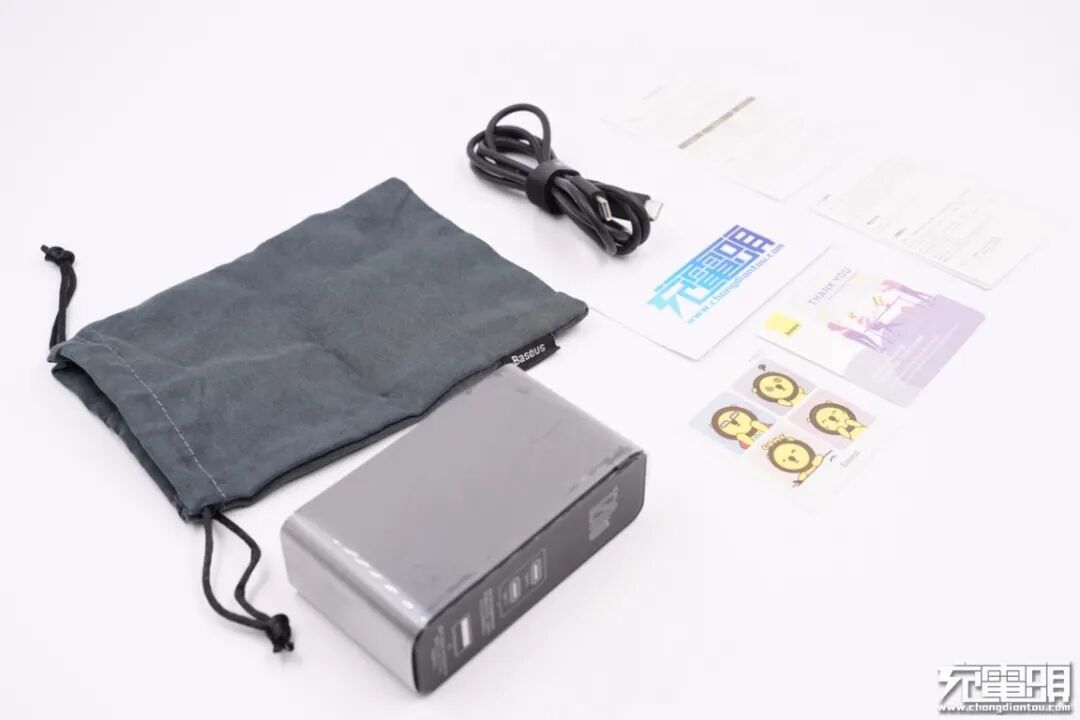

包装内全部东西一览，充电器机身包裹防刮塑料膜，输出端外壳上贴有防尘贴纸，附送收纳袋和数据线。
C to C数据线使用魔术扎带捆扎整理；线缆采用TPE材质，黑色设计更耐脏；两头均做了抗弯折处理，且塑料壳磨砂设计方便用户插拔使用。

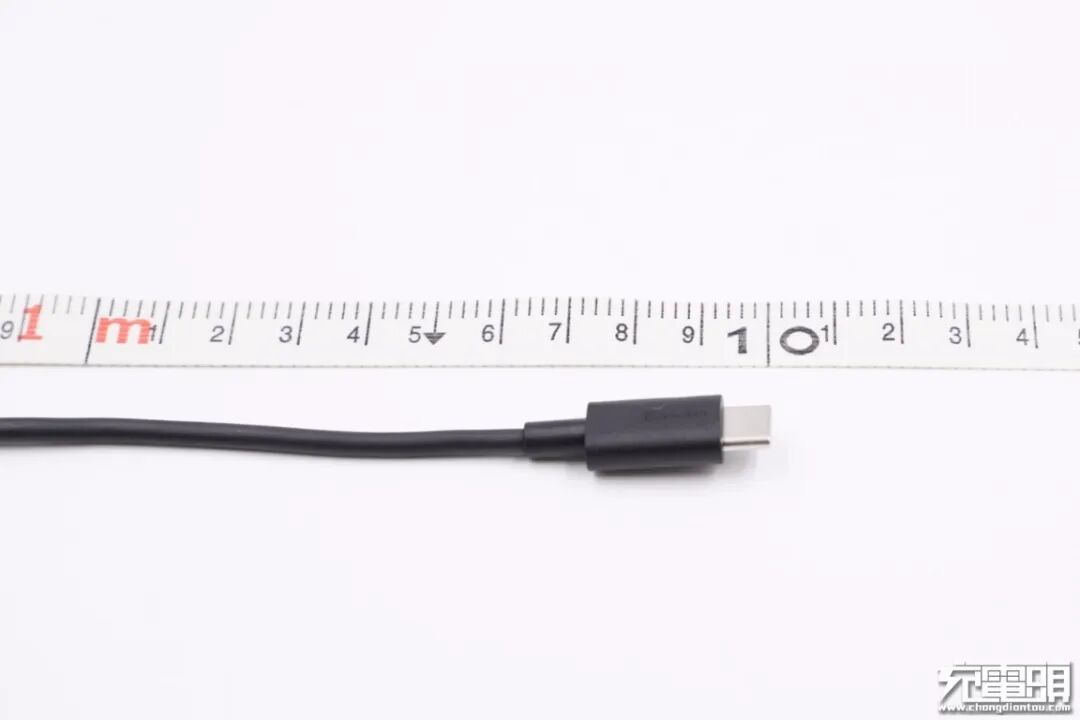

实测整根线缆长约110cm。

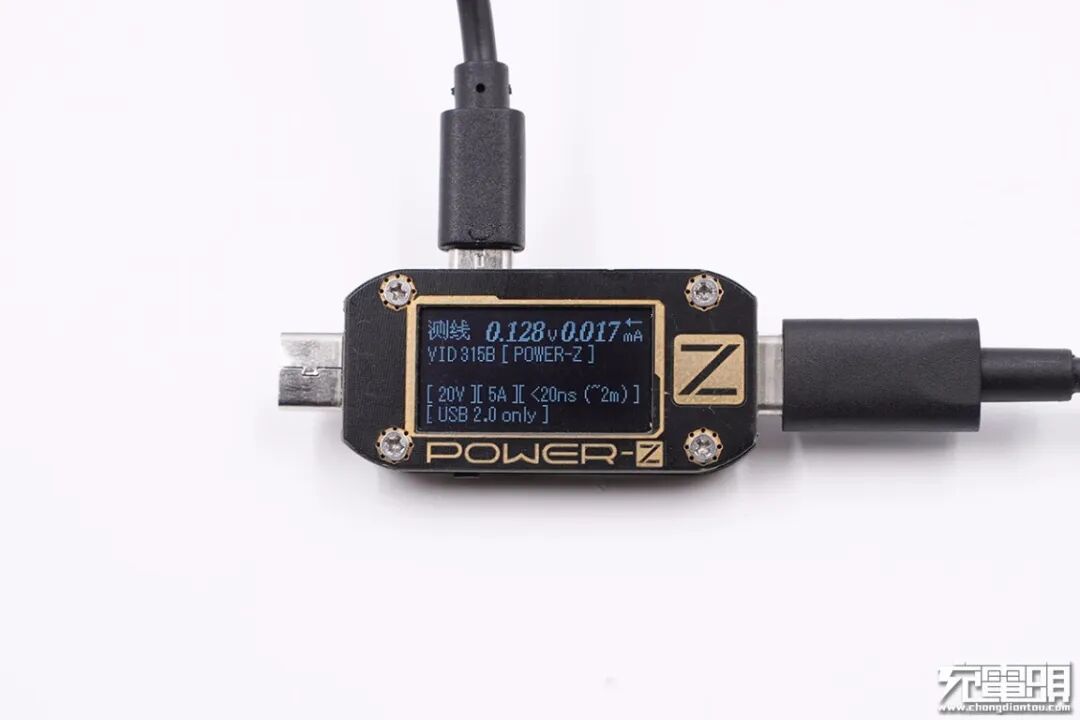

使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V/5A，数据传输能力为USB 2.0。
倍思这款120W氮化镓充电器采用PC阻燃材质黑色外壳，机身表面哑光处理，上下端棱边为光滑弧面过渡，输入端配备可折叠国标插脚，外观设计简约。

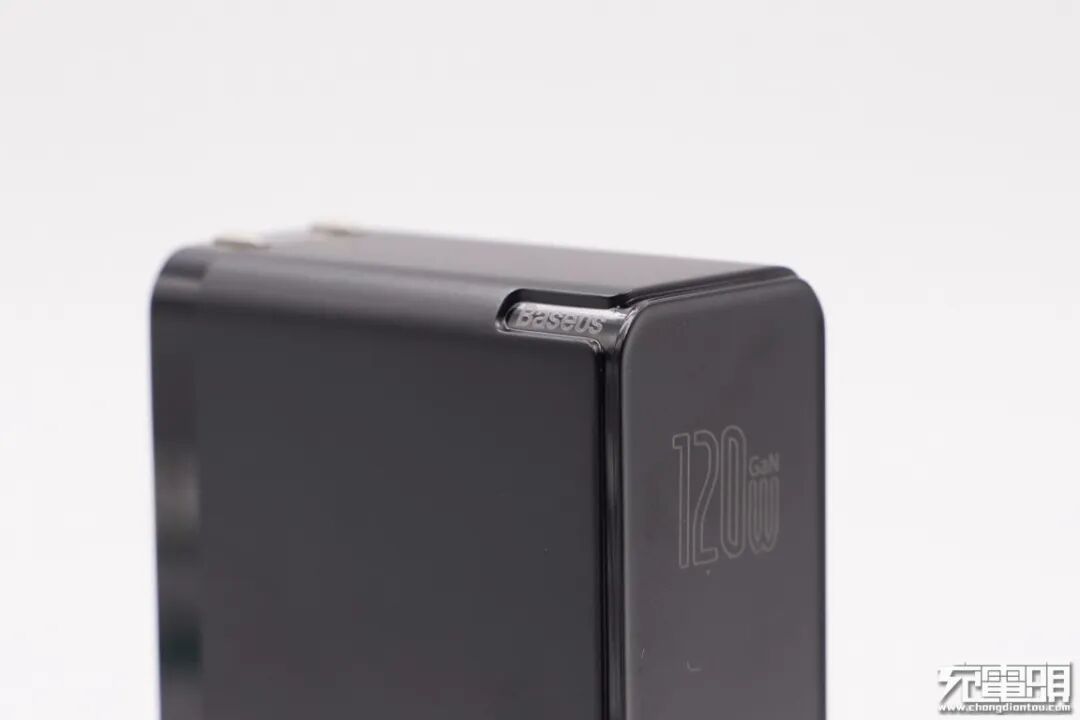

顶部一角设计有Baseus品牌logo，相邻侧面上印有120W GaN字样。

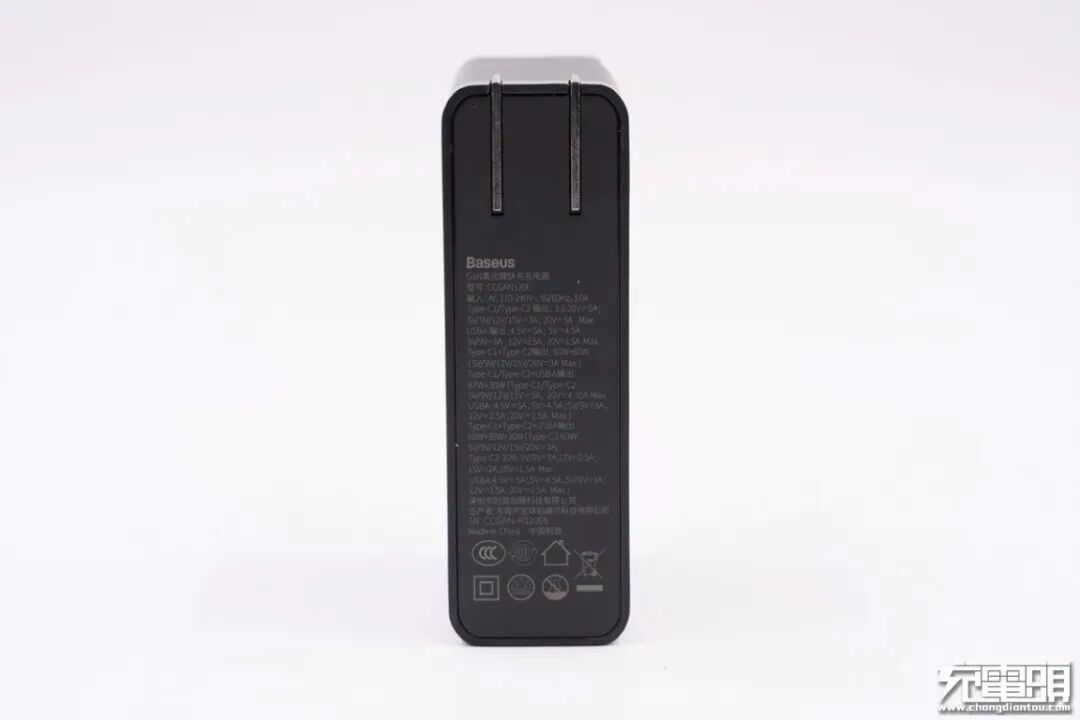

输入端外壳上标注有充电器的参数信息
型号：CCGAN120C
输入：110-240V~50/60HZ 3.0A
USB-C1/C2输出：3.3-20V/5A、5V3A、9V3A、12V3A、15V3A、20V5A
USB-A输出：4.5V5A、5V4.5A、5V3A、9V3A、12V2.5A、20V1.5A
USB-C1+USB-C2：60W+60W（5V3A、9V3A、12V3A、15V3A、20V3A）
USB-C1/C2+USB-A：87W+30W（C1/C2：5V3A、9V3A、12V3A、15V3A、20V4.35A；
USB-A：4.5V5A、5V4.5A、5V3A、9V3A、12V2.5A、20V1.5A）
USB-C1+USB-C2+USB-A：60W+30W+30W（USB-C1：5/9/12/15/20V3A；USB-C2：5/9V3A、12V2.5A、15V2A、20V1.5A；USB-A：4.5V5A、5V4.5A、5/9V3A、12V2.5A、20V1.5A）
生产商：东莞市宝铼珀通讯科技有限公司
产品已经通过了3C认证。
使用游标卡尺实测充电器机身长94.17mm。
宽度为55.56mm。

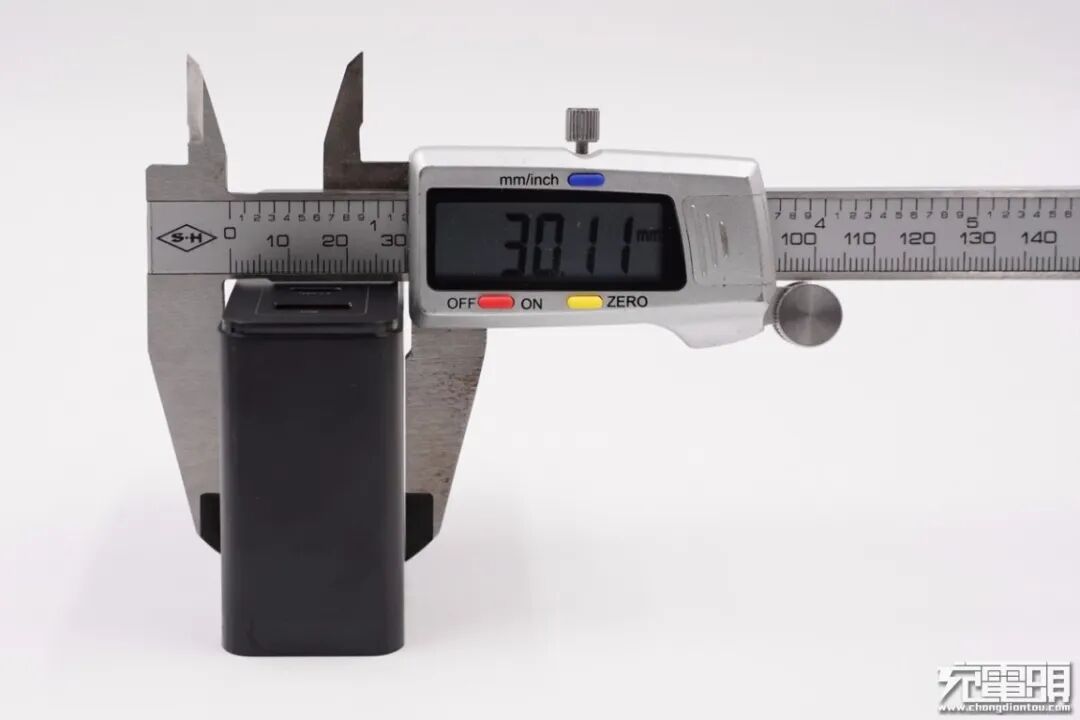

厚度为30.11mm。通过充电器三维可算出体积为157.5cm³，功率密度达到0.76W/cm³。

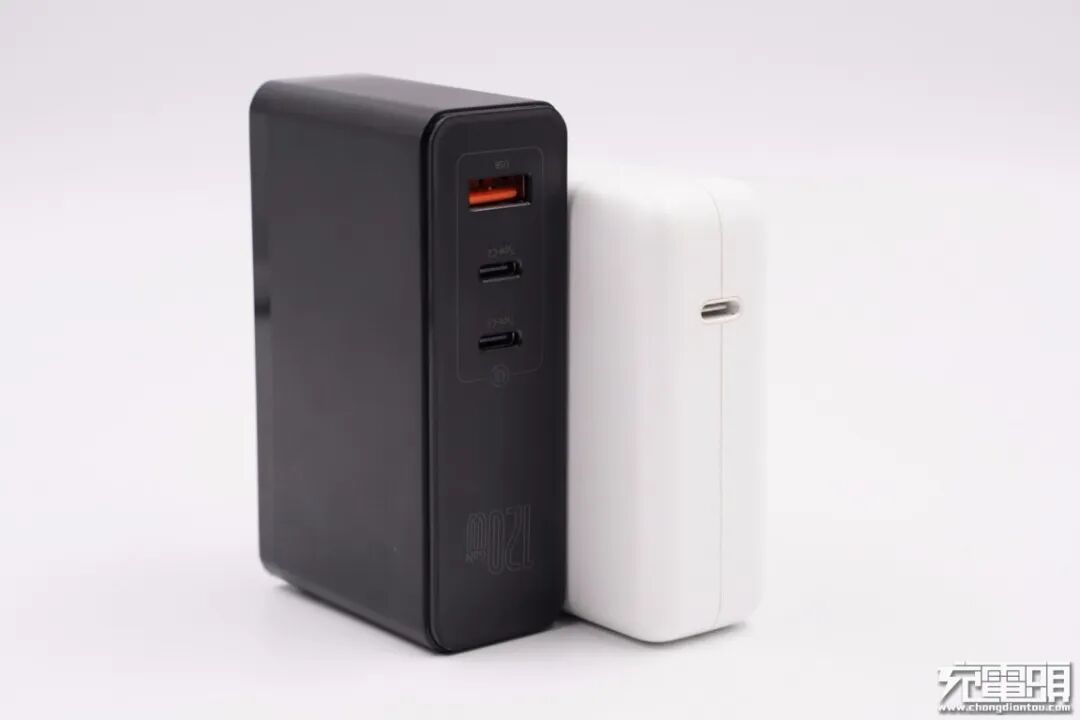

和苹果96W充电器大小直观对比，倍思这款充电器更“瘦”也更“高”一些。

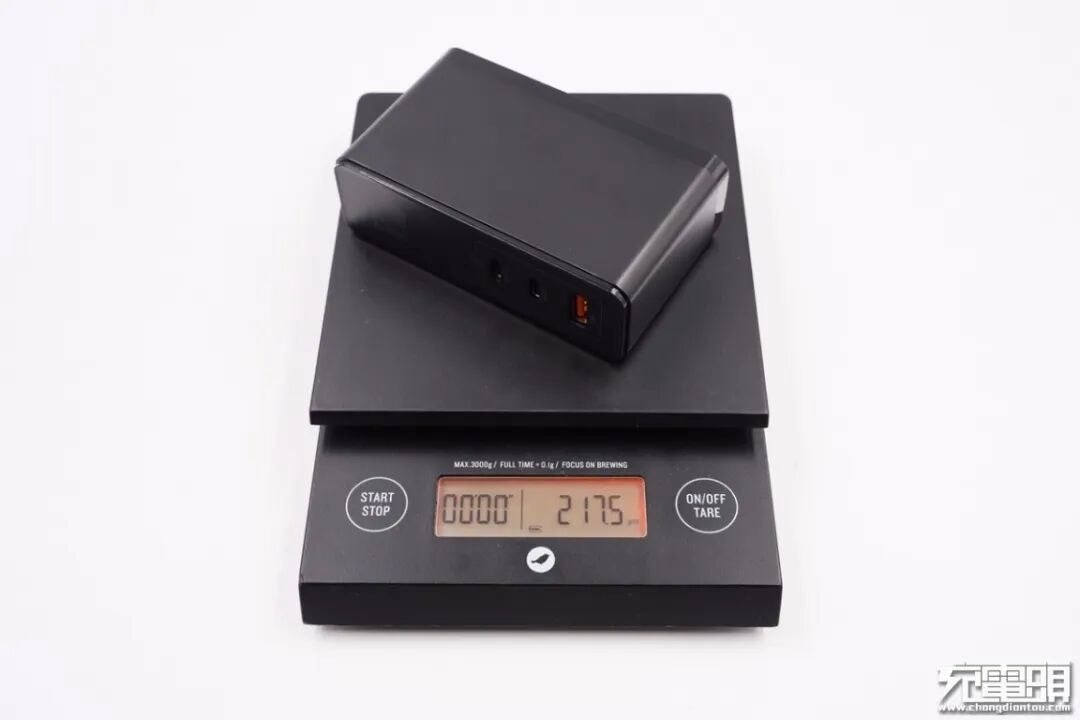

充电器净重约为218g。

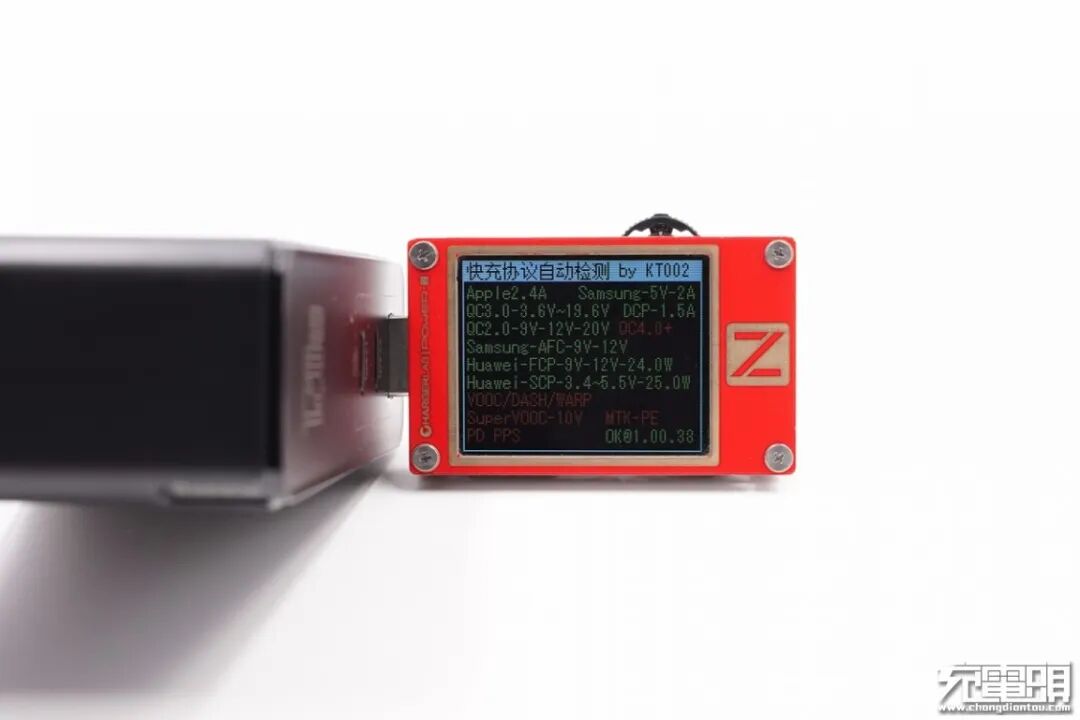

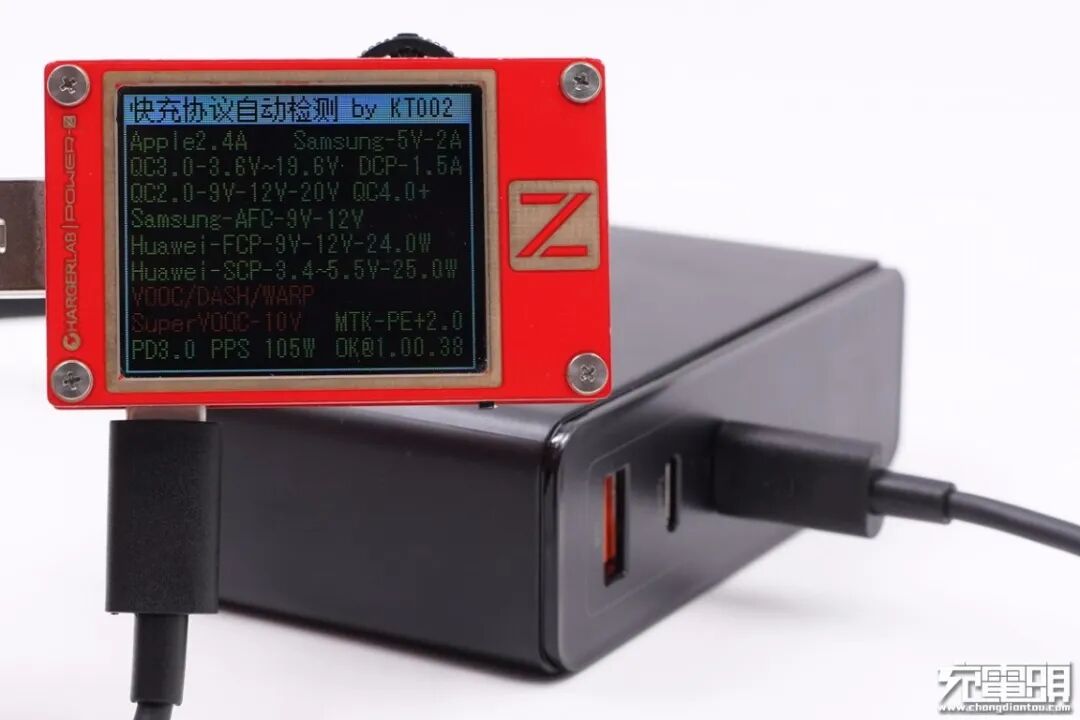

使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

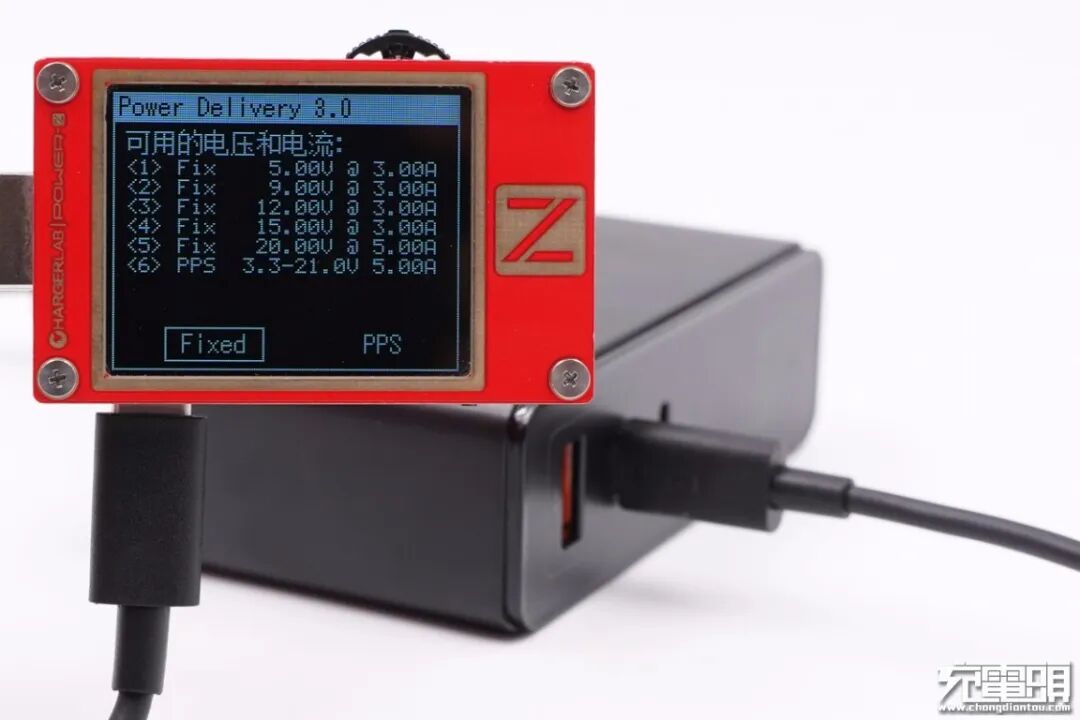

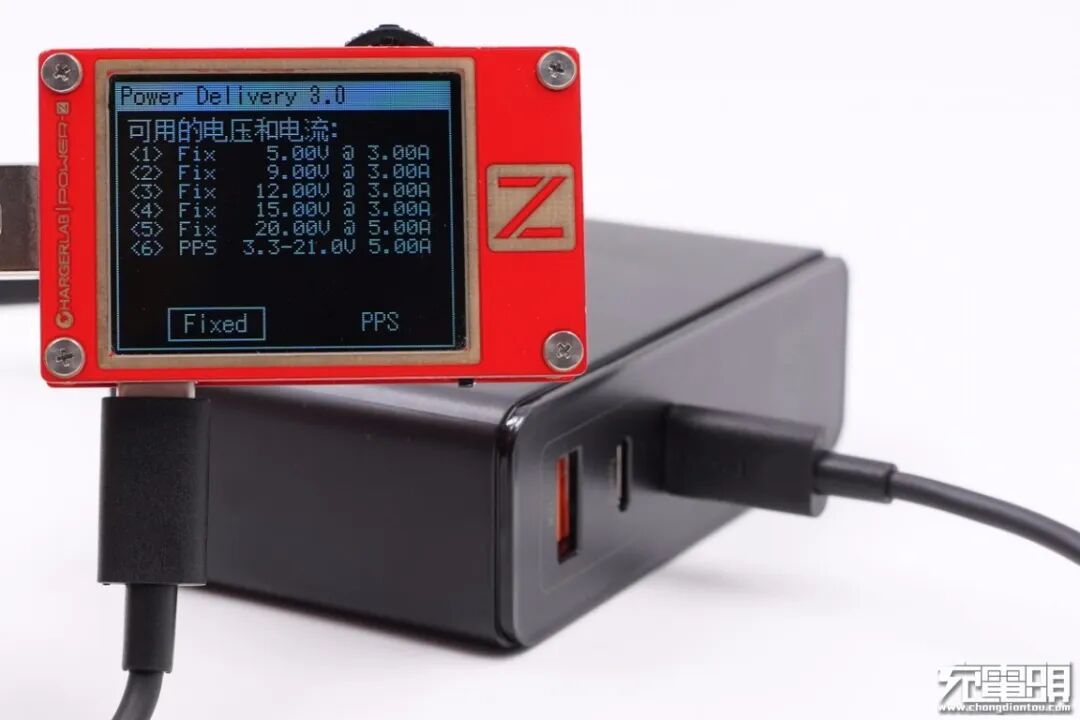

除此之外，其PDO报文显示USB-C1口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位以及3.3-21V/5A一组PPS电压档位。
使用KT002检测发现USB-C2口支持的协议和USB-C1口的一样，同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP这些协议。
除此之外，其PDO报文显示USB-C2口也支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位以及3.3-21V/5A一组PPS电压档位。
最后使用KT002检测发现A口同样支持全协议。这款充电器的三个接口兼容性非常好，而且C1和C2口单口输出或者和A口同时输出的情况下，性能完全一样，盲插使用非常方便。
二、倍思120W氮化镓充电器拆解

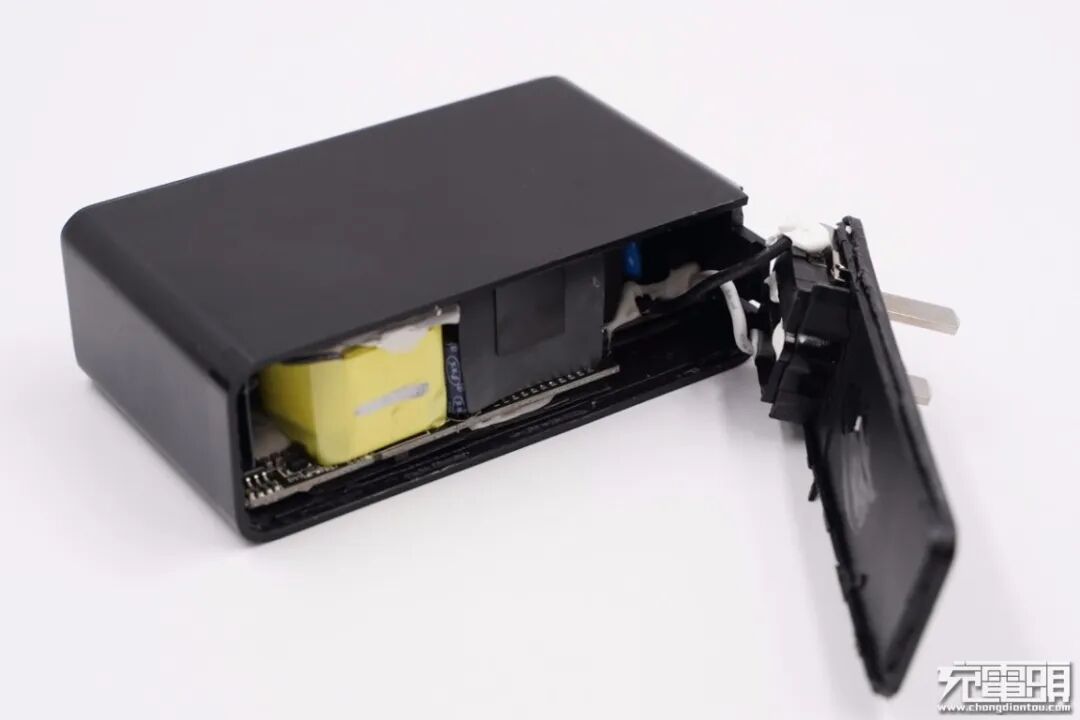

将输入端外壳拆开，插脚和PCB板通过AC导线连接通电，导线两端打胶绝缘。
板子正面上端设有黑化纯铜散热片和绝缘隔离板。

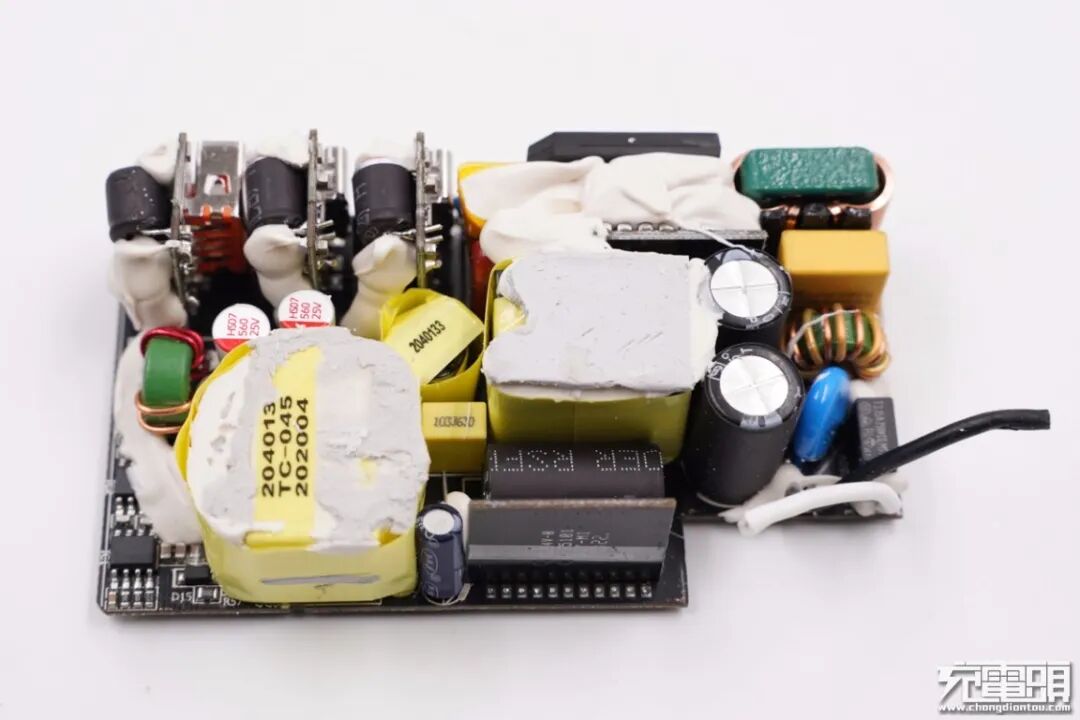

PCB板正面整体一览，输入端设有APFC功率因数校正电路；变压器、电感电容和输出端小板等打胶处理，变压器顶部涂有导热胶。
PCB板背面同样设有散热片和绝缘隔离板。

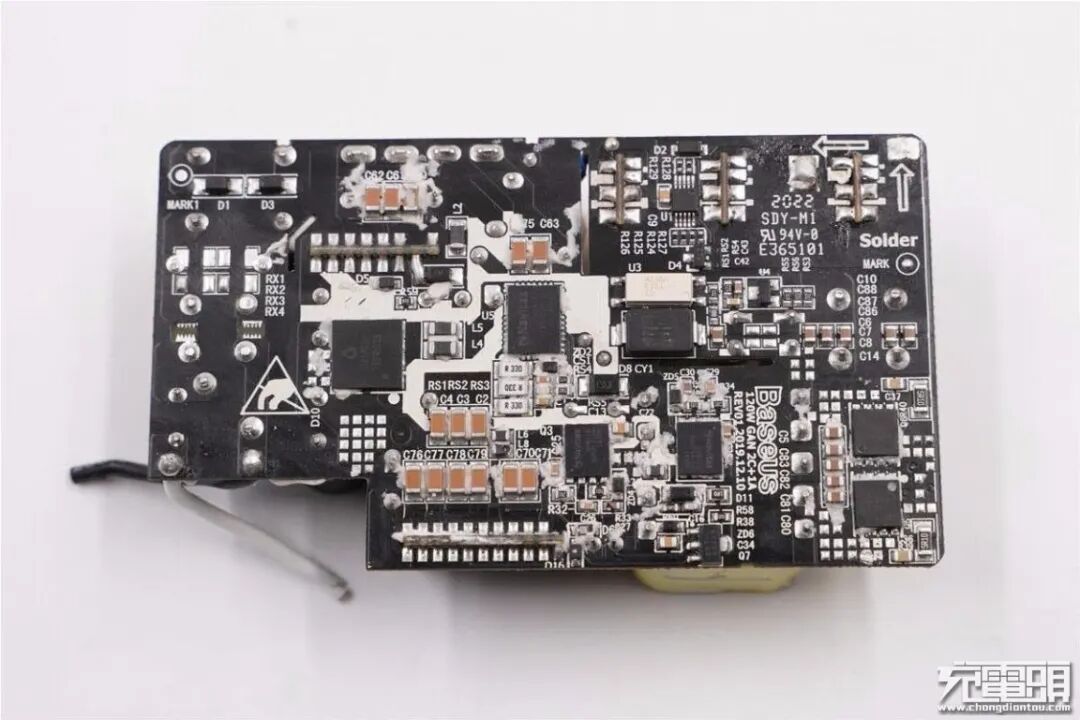

PCB板背面一览，主要发热芯片打胶处理，帮助导热。
经过对充电器正背面电路分析发现，倍思2C1A 120W氮化镓充电器内部采用APFC升压后为LLC开关电源供电，开关电源定压输出，同步整流，三路同步整流降压三路独立输出的设计架构。三口输出功率智能调整分配。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览，共模电感和X电容等元器件打胶加固。

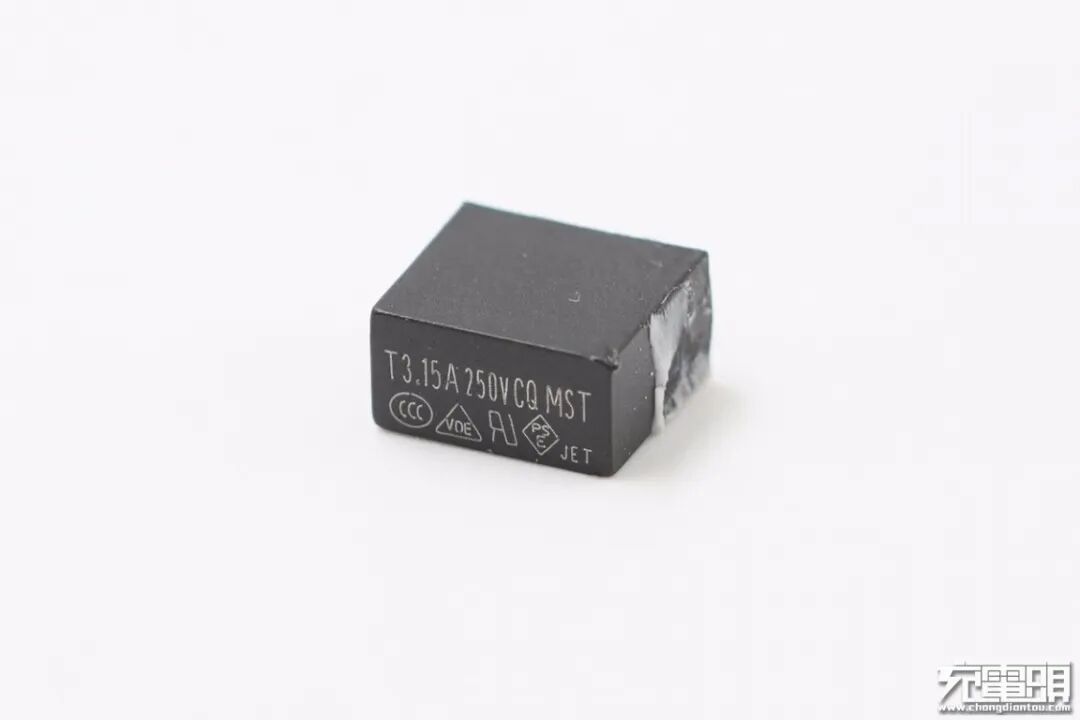

延时保险丝规格为3.15A 250V。
蓝色压敏电阻特写。

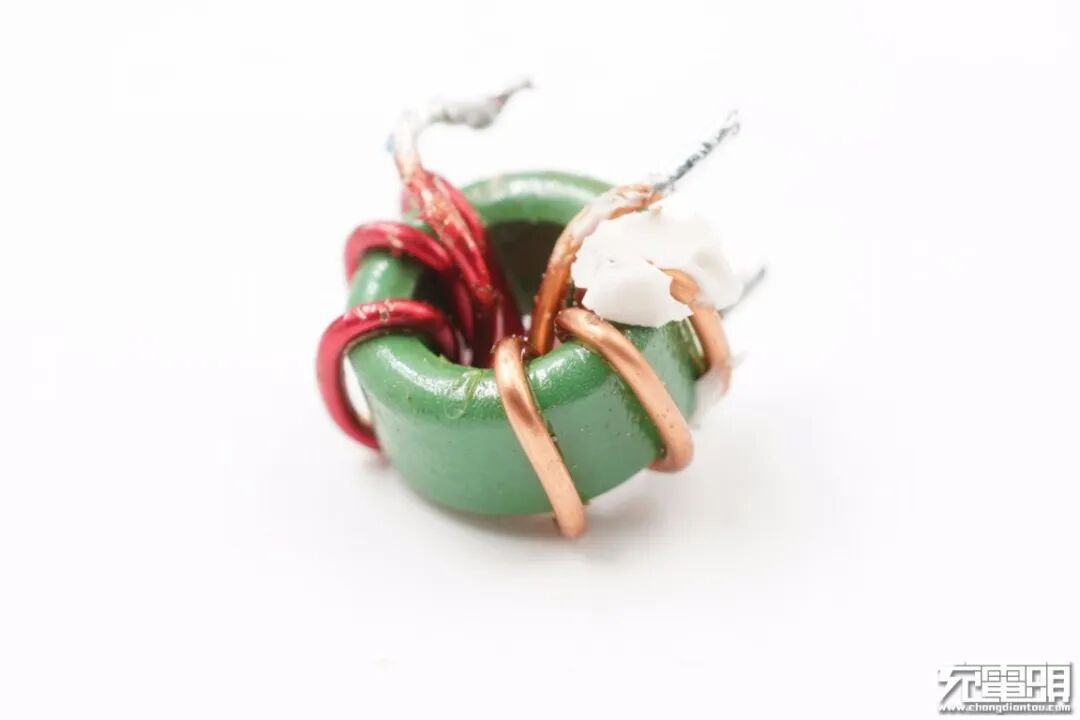

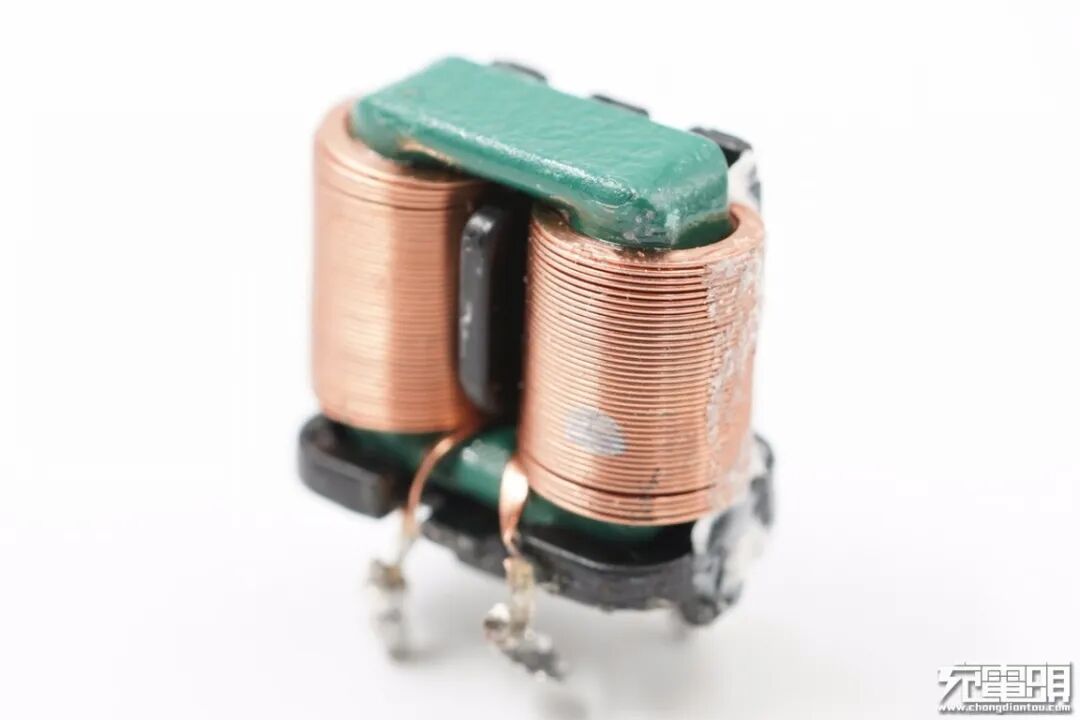

共模电感双线绕制，用于滤除EMI干扰。
另一个共模电感采用扁平铜带绕制。
安规X电容容量0.47μF。
板子侧面一览，元器件之间采用胶水加固。
输入端整流桥特写，GBU808。
滤波电感和输出小板靠近，所以包裹绝缘胶带进行保护。
红色薄膜电容特写，474J 耐压450V。
整流桥旁边小板上有一颗芯片。
安森美 NCP1616A1 PFC控制器，驱动NV6127，配合SiC二极管，用于功率因数校正。

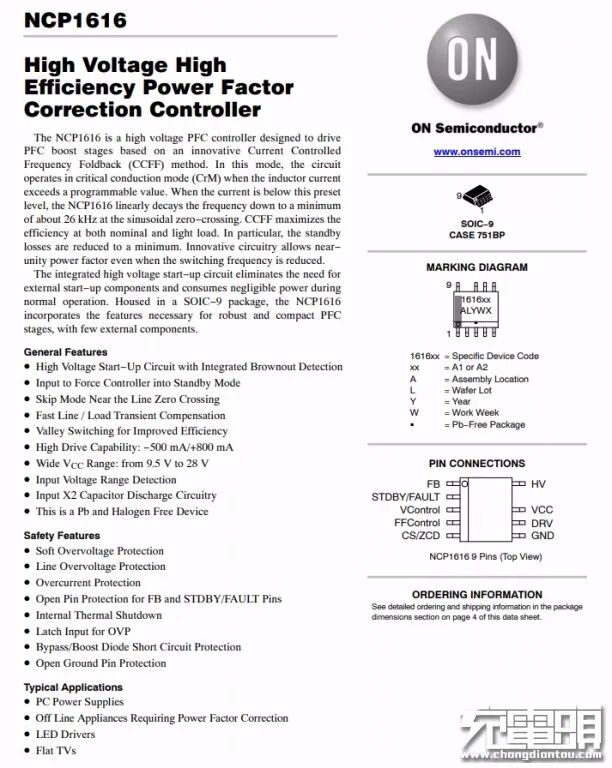

安森美 NCP1616A1 详细资料。
充电头网通过拆解了解到，安森美快充芯片深受氮化镓市场欢迎，此前已被魅族65W氮化镓充电器、倍思65W 2C1A GaN氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、Lapo 65W USB PD氮化镓快充充电器、电友65W 2C1A氮化镓快充充电器等产品采用。

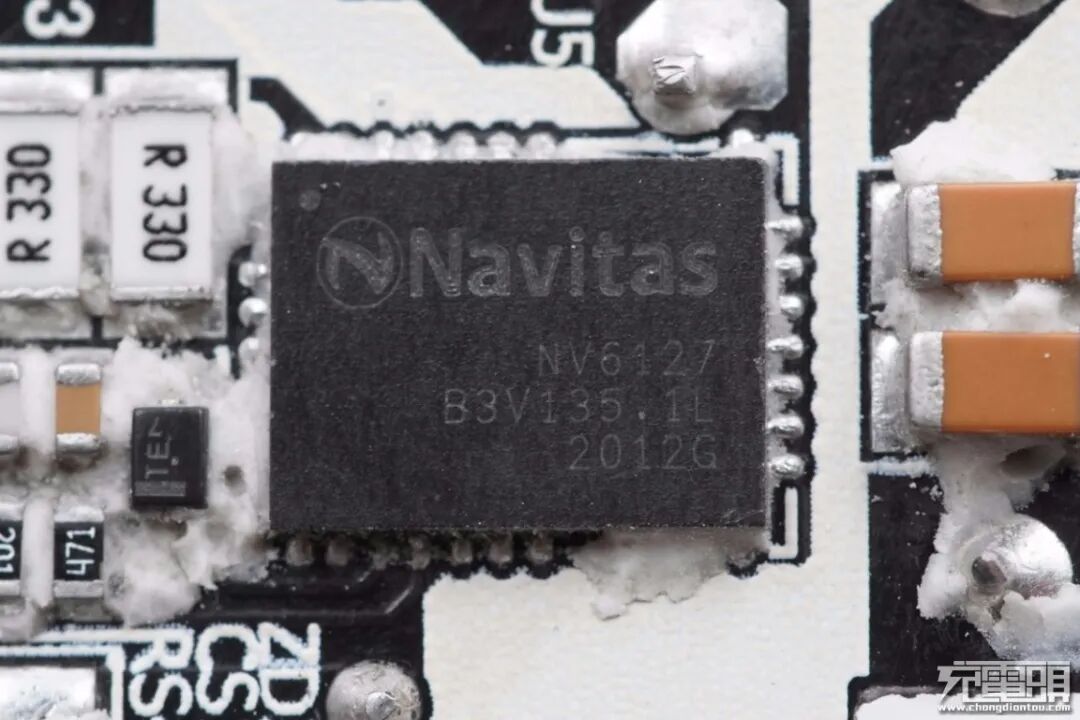

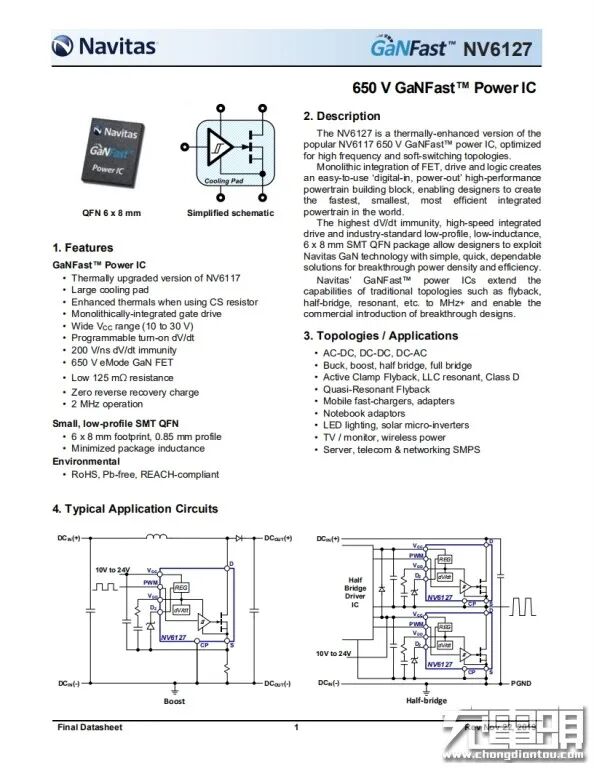

PFC开关管采用氮化镓功率芯片，纳微NV6127，相比NV6117散热升级，更大的散热焊盘，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。
纳微 NV6127资料信息。
PFC升压电感特写，侧面贴有信息标签。
碳化硅二极管，用于PFC升压整流，来自香港Alpha power，ACD06PS065，6A 650V。
板子另一侧，三颗输入滤波电容外套绝缘管，变压器旁边设有一块小板。

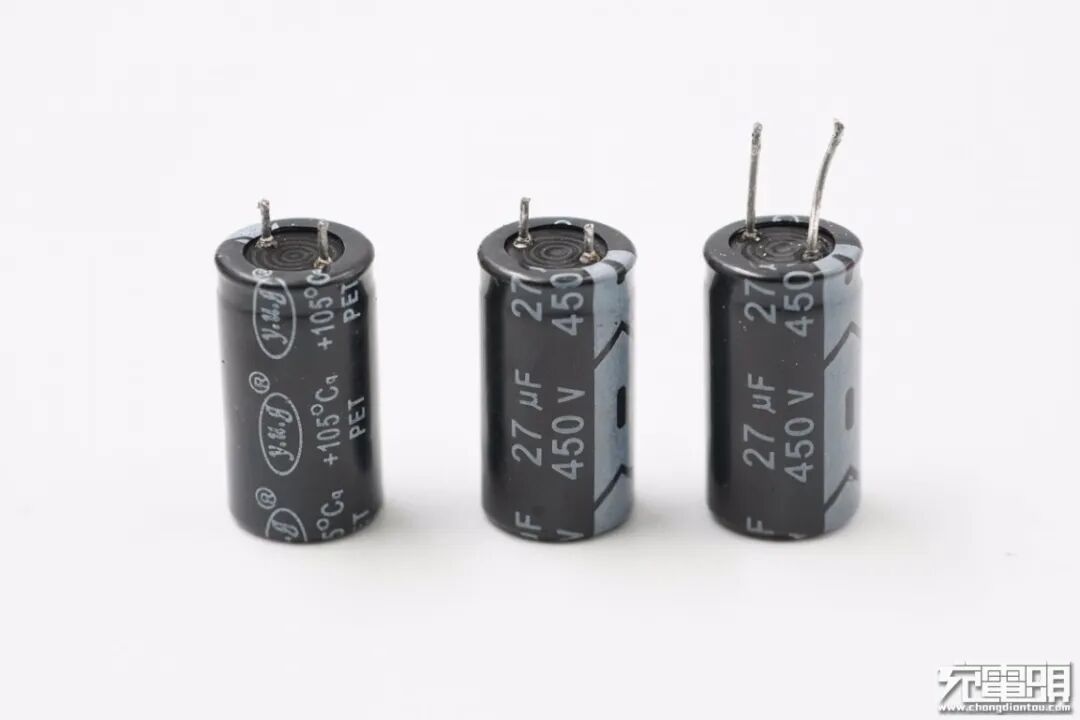

三颗昱光电解电容规格均为450V 27μF，尺寸10*18mm。工作温度范围：-40℃~105℃，具备抗雷击、耐纹波、高频低阻等优势，可以为快充优化产品结构、提升组装工艺发挥作用。

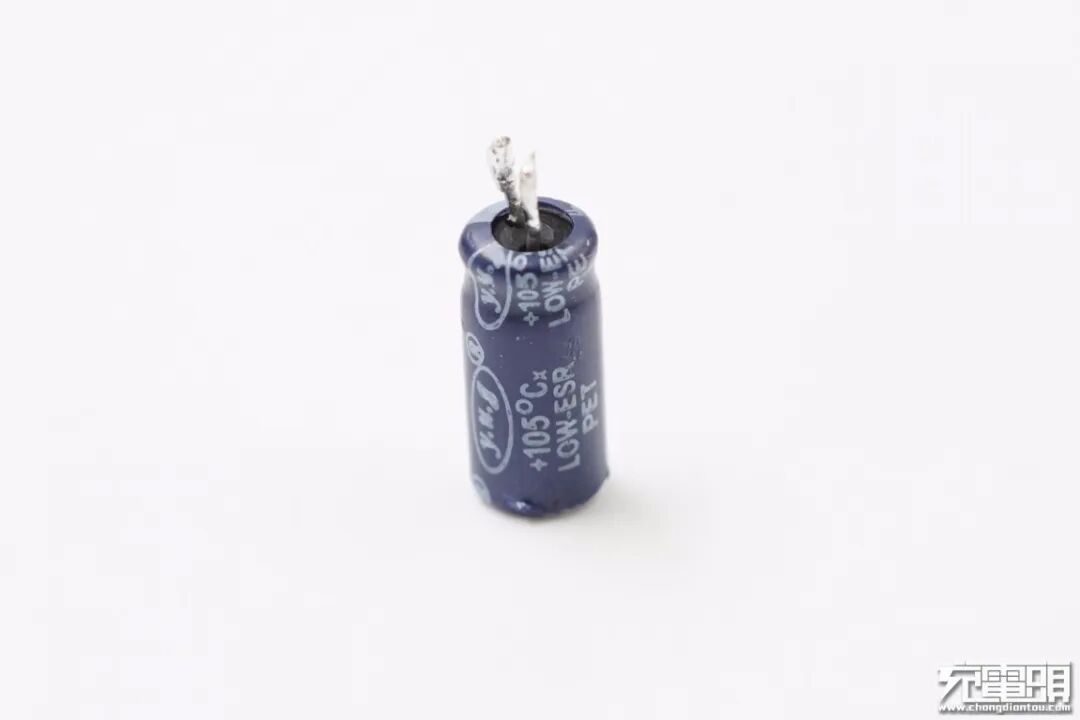

PWM主控芯片供电电容同样由昱光电子提供，规格为25V 220μF。产品为环保钻石蓝色，产品尺寸5*11mm，温度-40~105℃，寿命为3000小时。具备耐纹波、高频低阻等优质特性，是氮化稼120W的最佳组合。

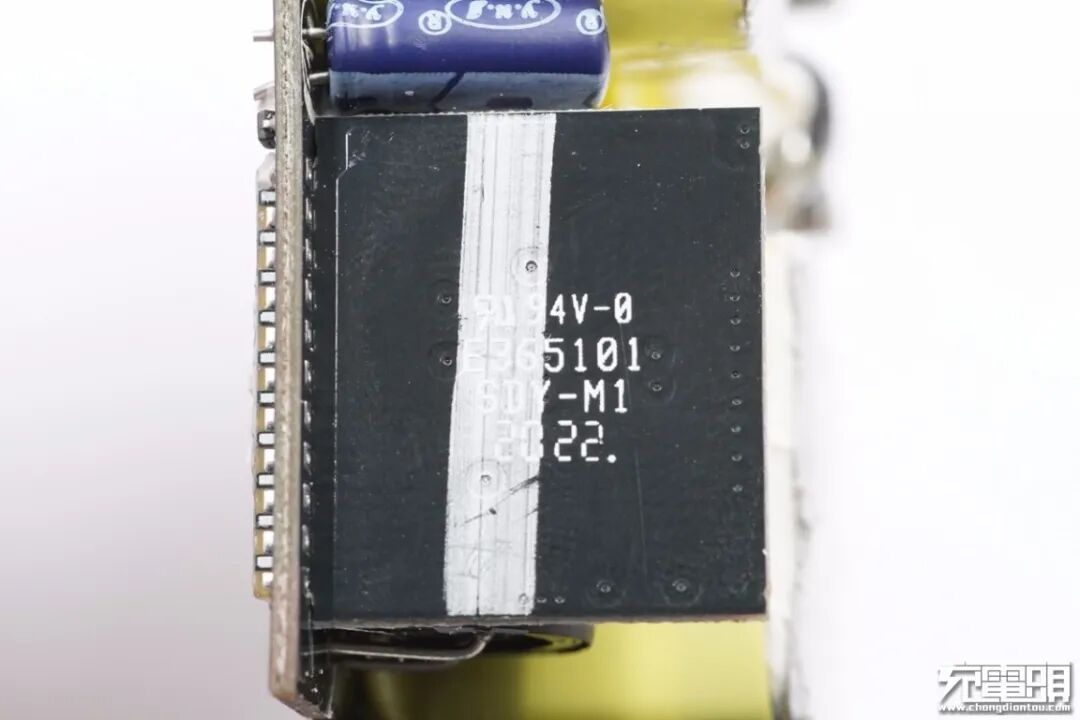

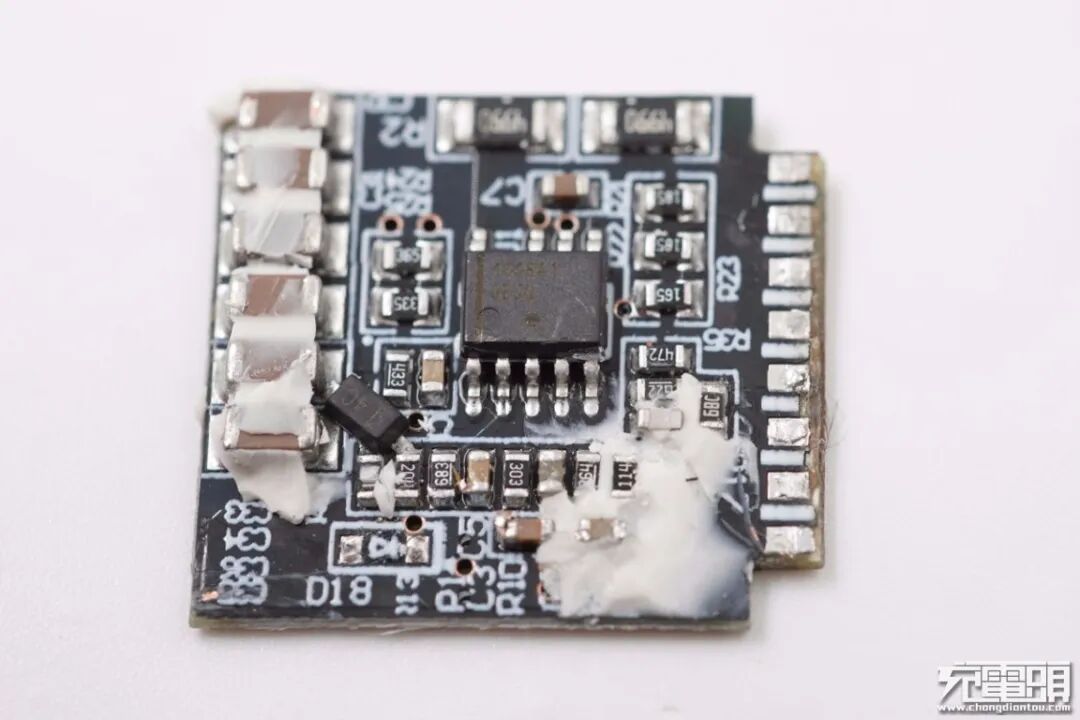

旁边的小板背面丝印有信息。

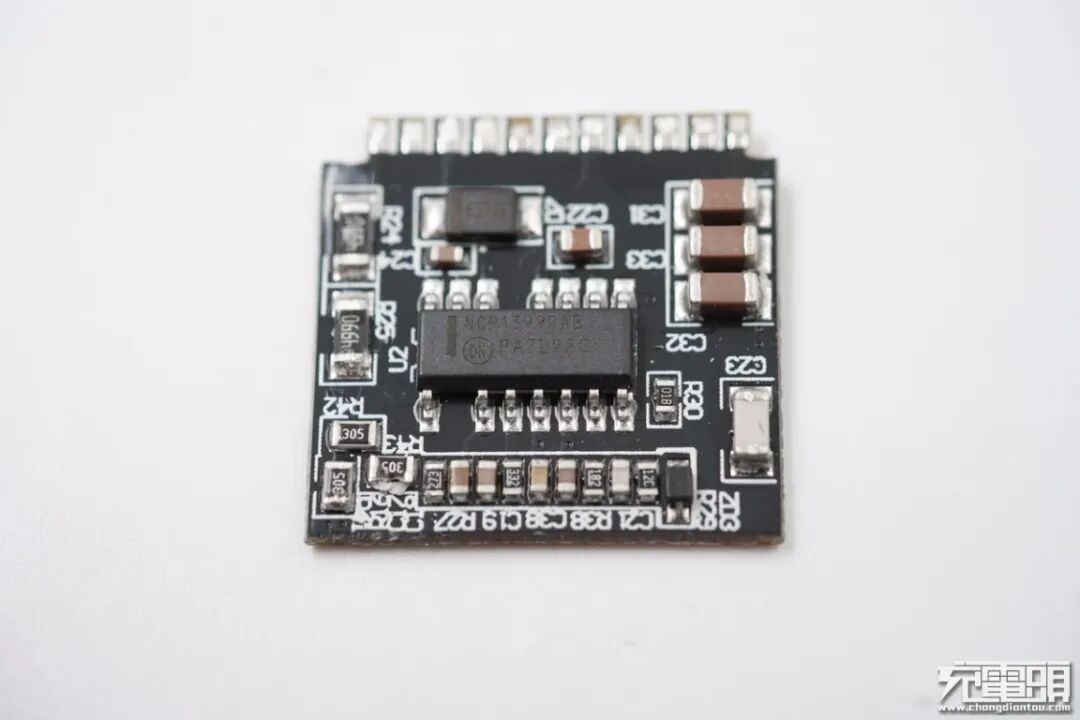

正面是一颗PWM主控芯片。

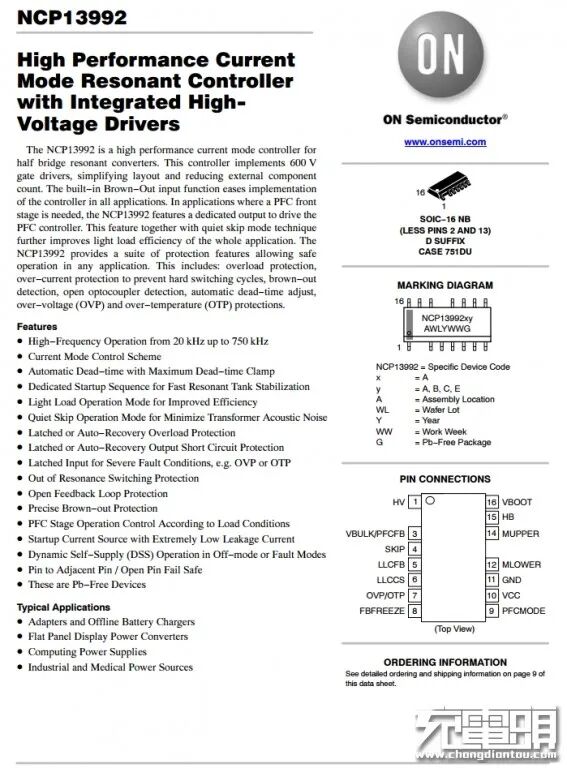

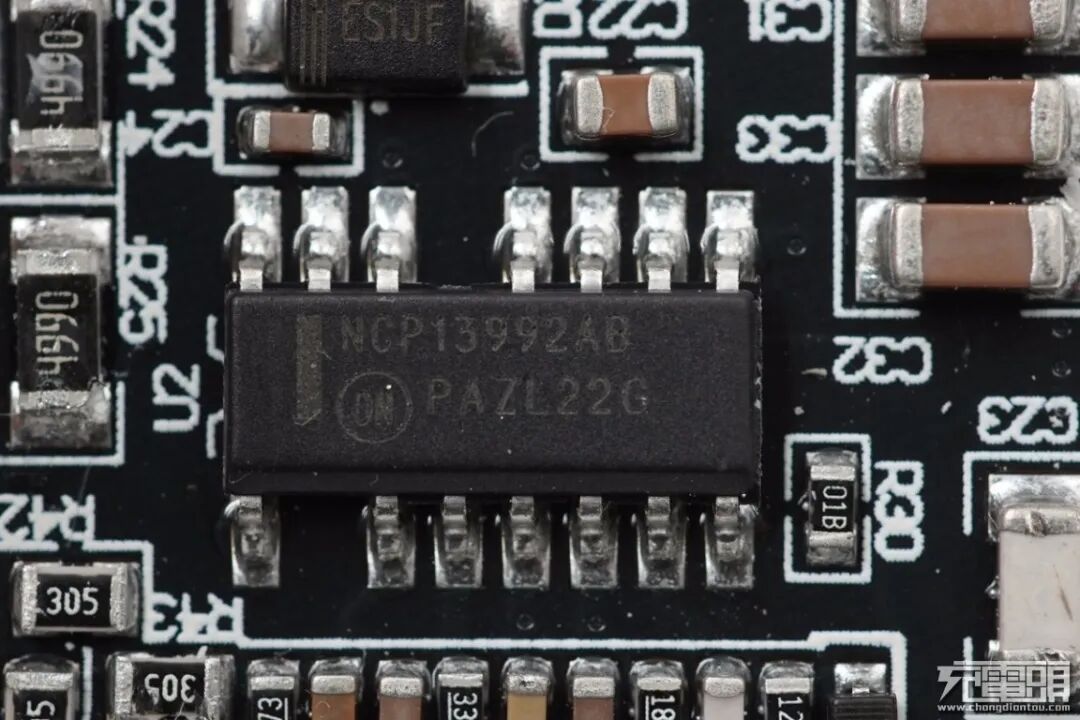

PWM主控芯片采用安森美NCP13992，LLC架构，固定电压输出，转换效率更高。
安森美NCP13992资料信息。

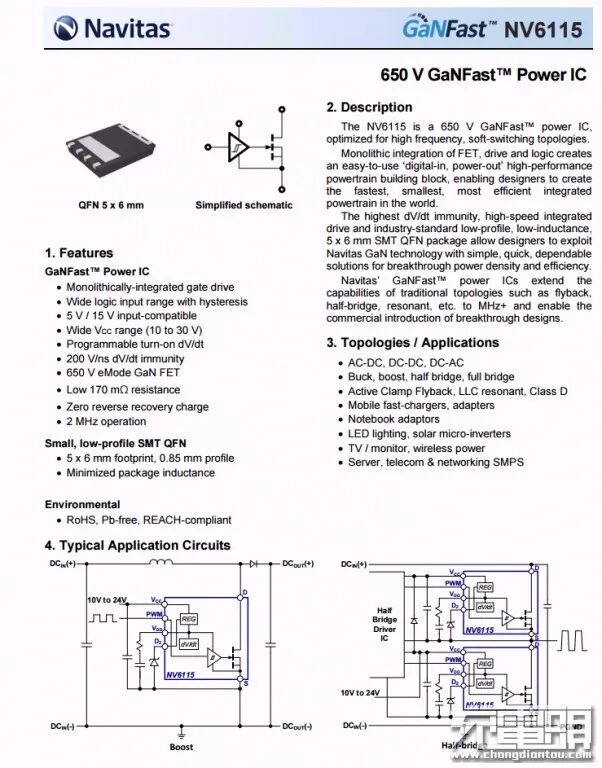

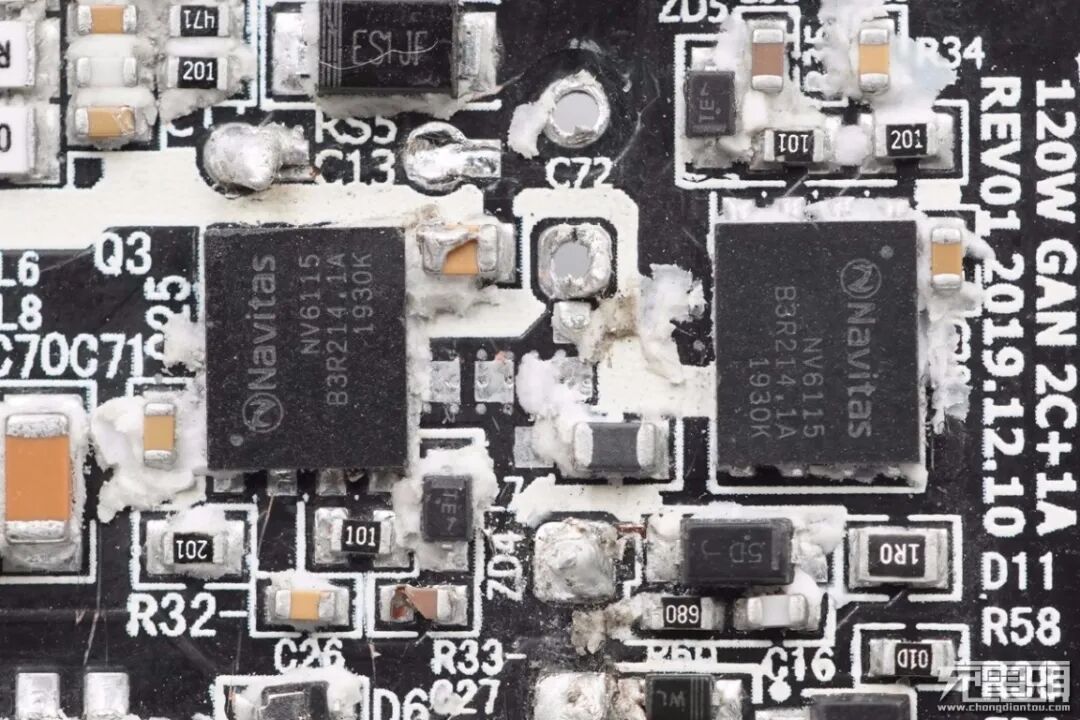

另外还有两颗纳微NV6115组成LLC半桥。该芯片内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。
纳微半导体 NV6115 详细资料。
充电头网拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。

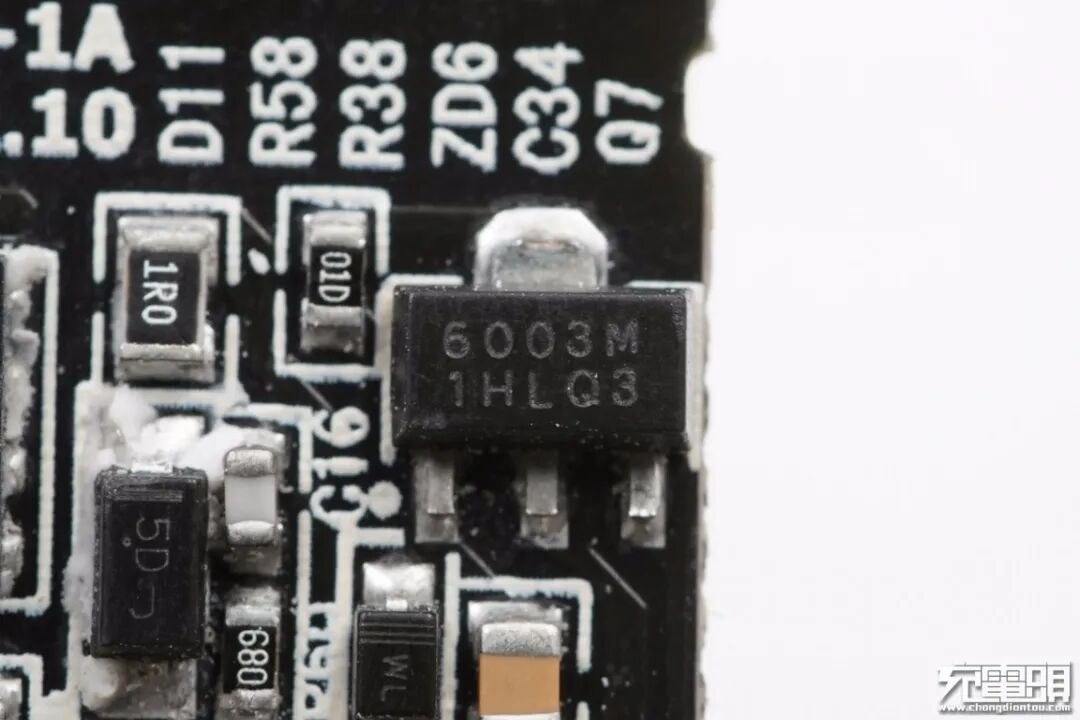

丝印6003M。

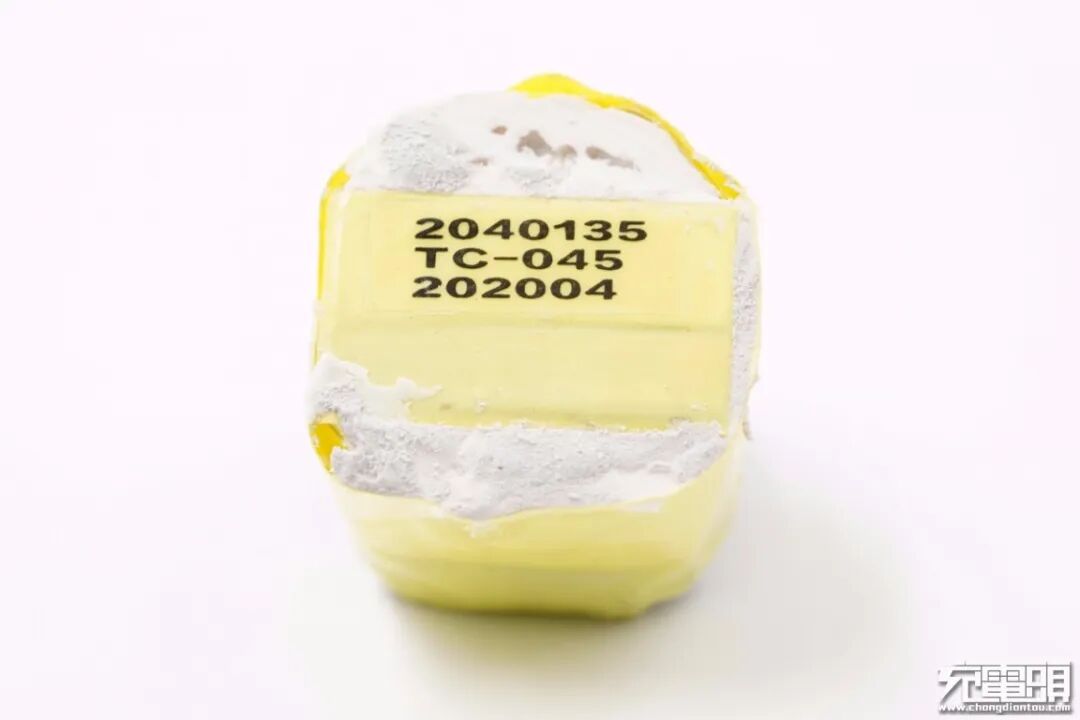

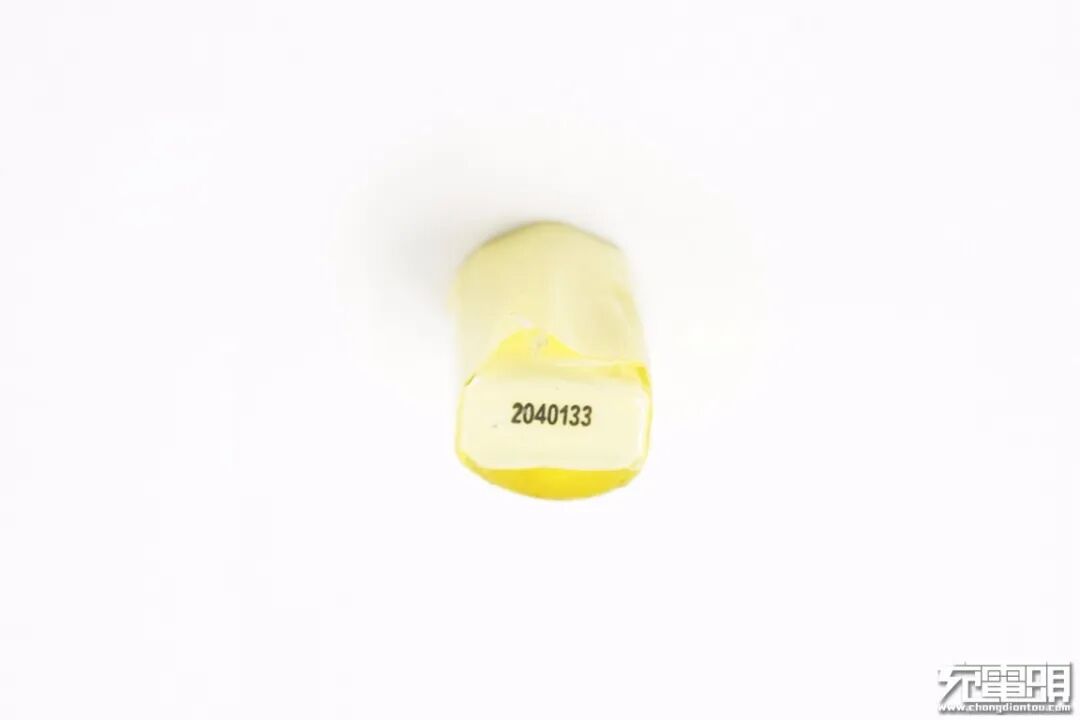

变压器特写，顶部喷码有信息。

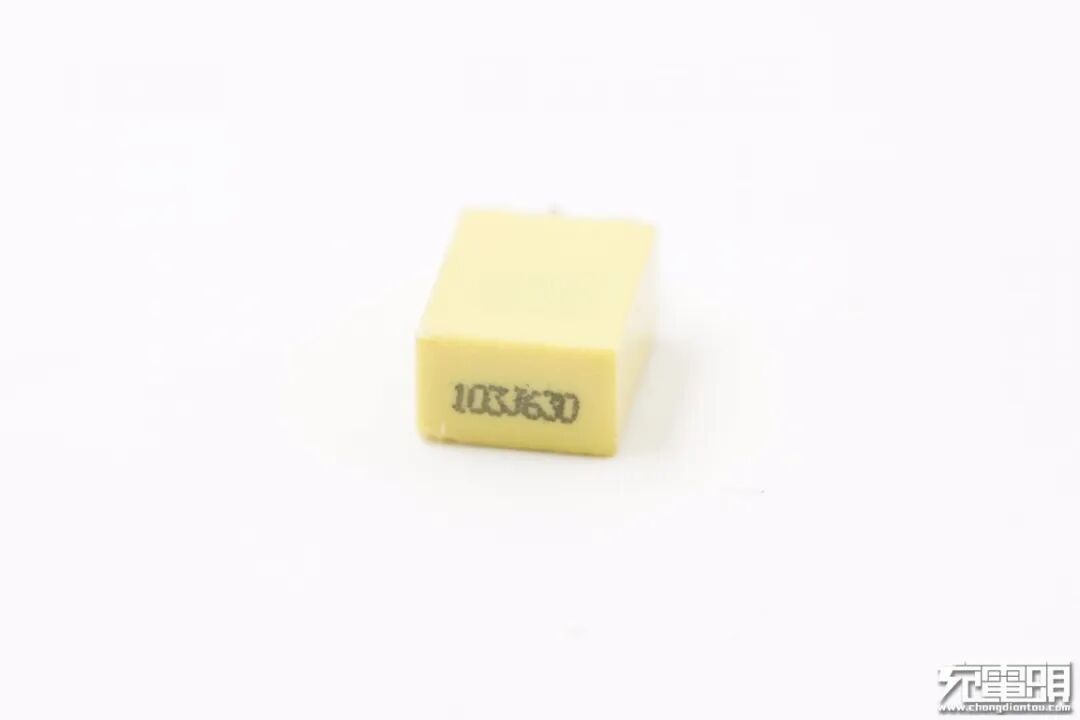

一颗黄色谐振电容，103J630V。
一颗滤波电感，使用绝缘胶带包裹绝缘。

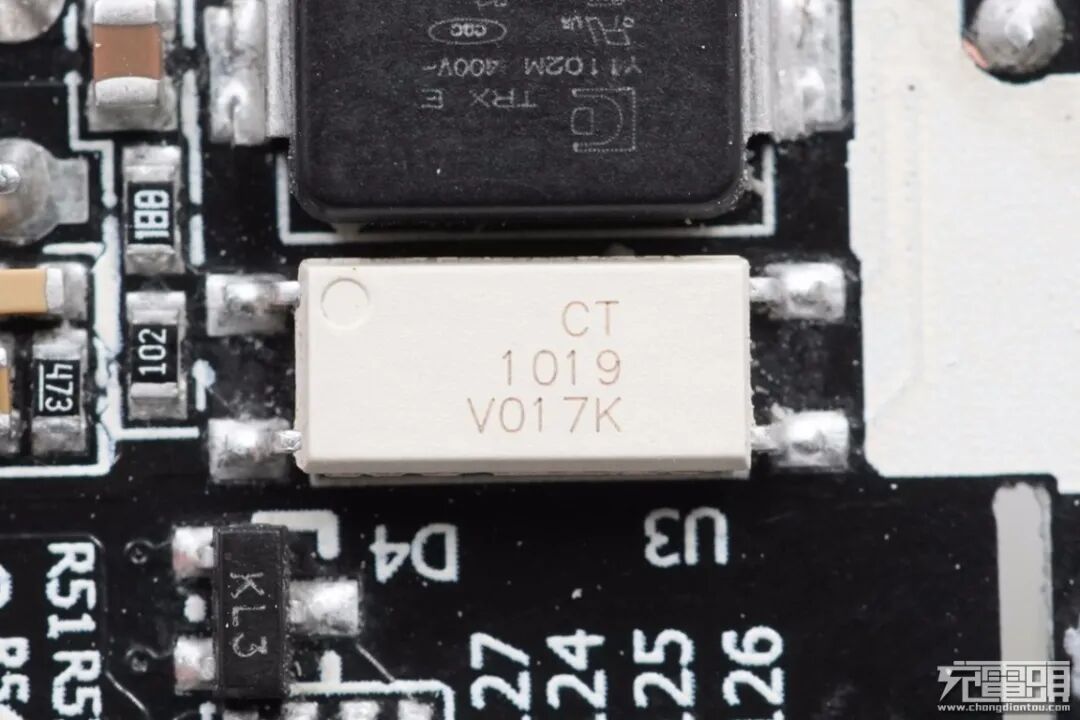

CT 1019光耦特写，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

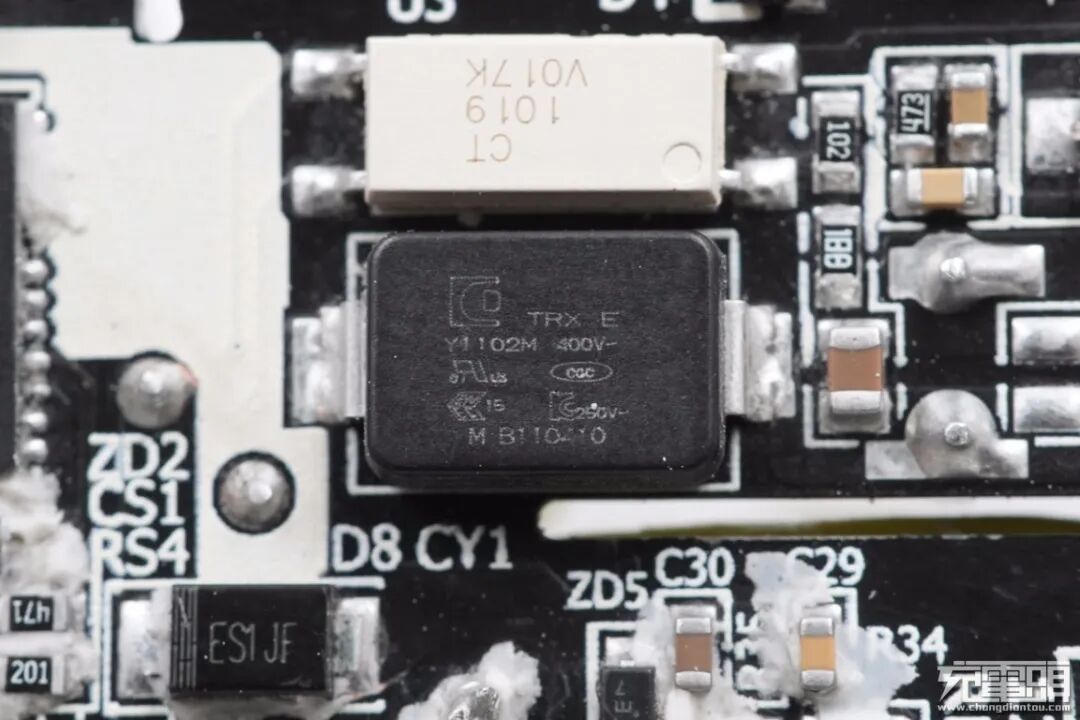

旁边是一颗深圳市特锐祥电子有限公司的Y电容，采用黑色注塑外壳，贴片封装，有利于充电器的高集成度，非常适合氮化镓充电器的设计，但成本比传统插件式Y电容更高。
另一个变压器旁边是固态电容和滤波电感等元器件。

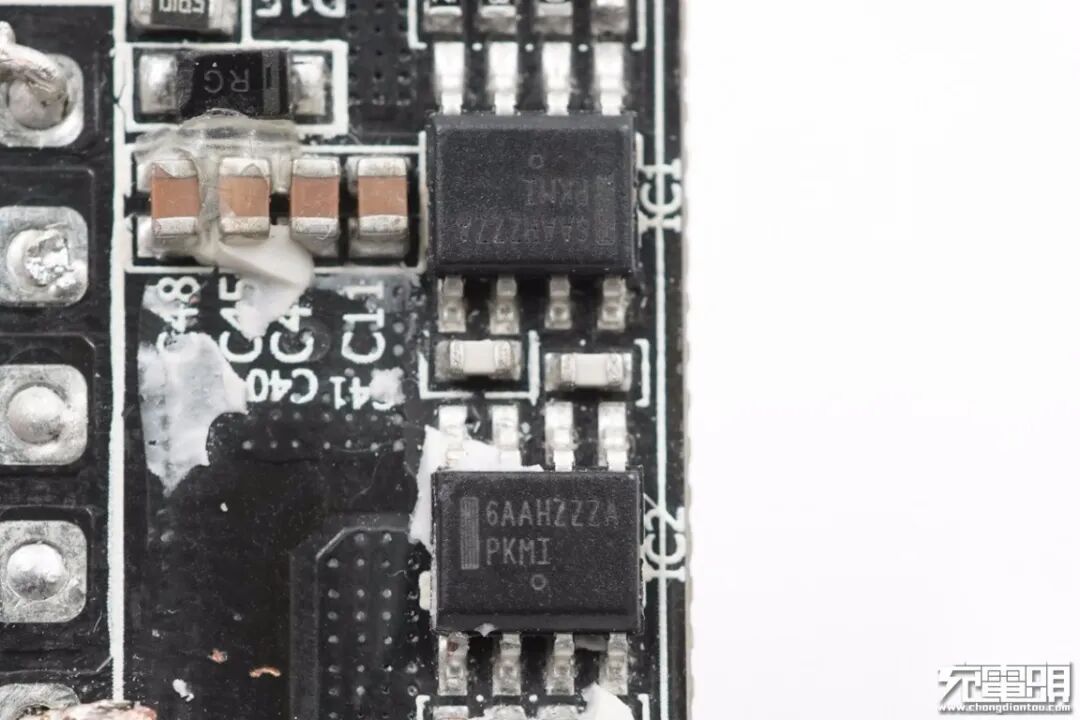

两颗NCP4306 同步整流控制器，用于LLC架构输出的同步整流。

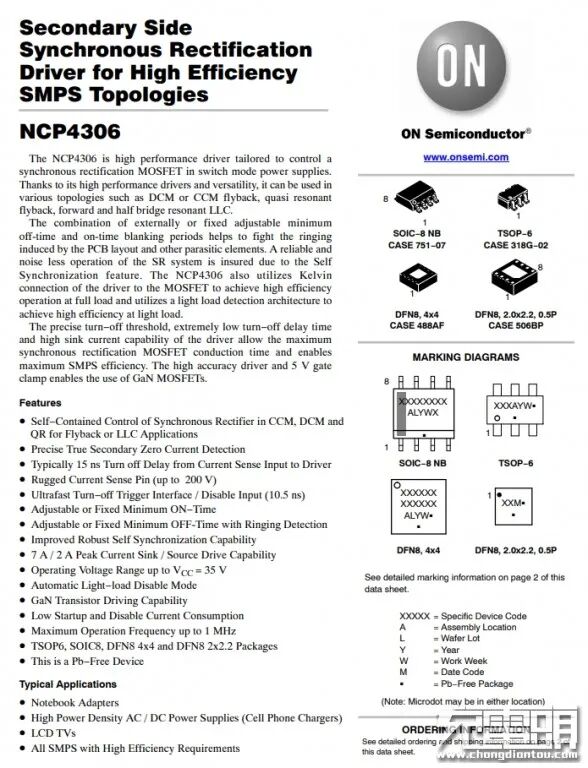

安森美 NCP4306 详细资料。充电头了解到，该芯片此前已被贝尔金68W双C口GaN充电器、魅族65W氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器、HYPER HUICE 100W氮化镓充电器、ROCK 65W氮化镓快充充电器采用。

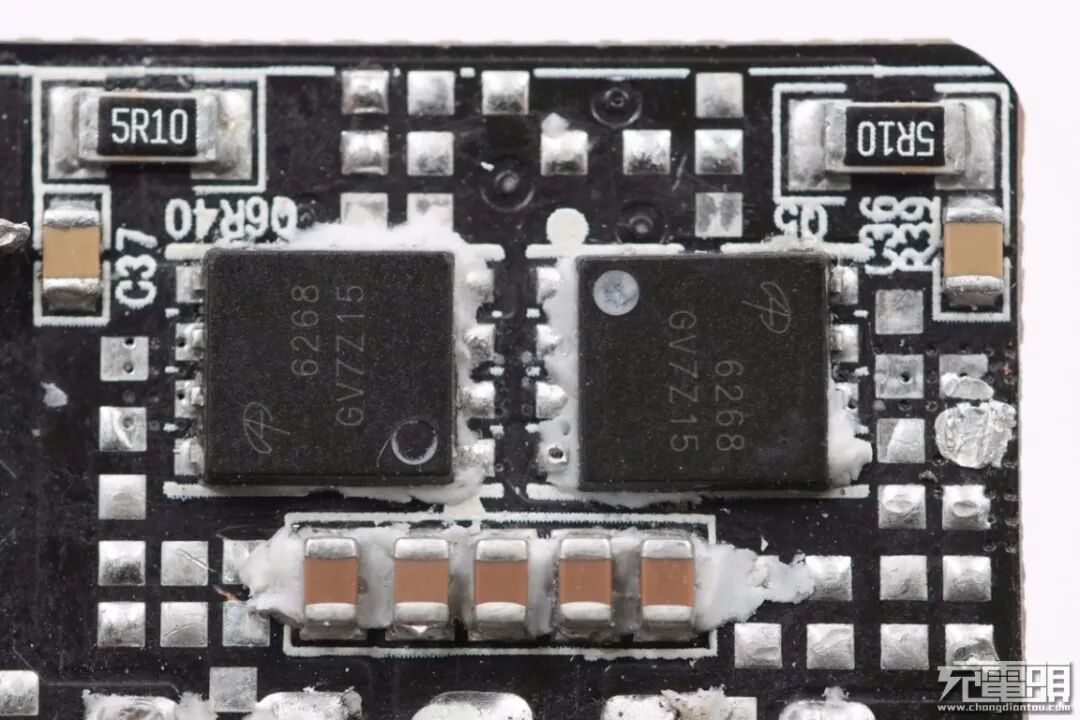

两颗AOS万代次级同步整流MOS，型号AON6268，NMOS，耐压60V。

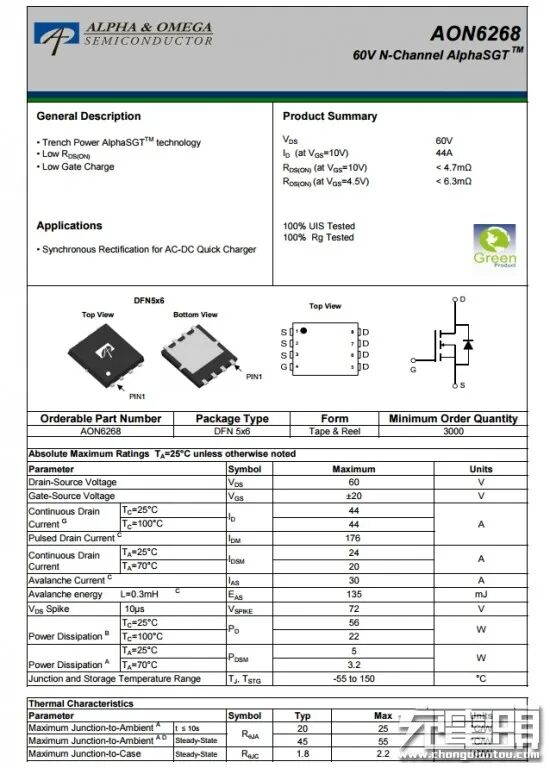

AOS AON6268资料信息。

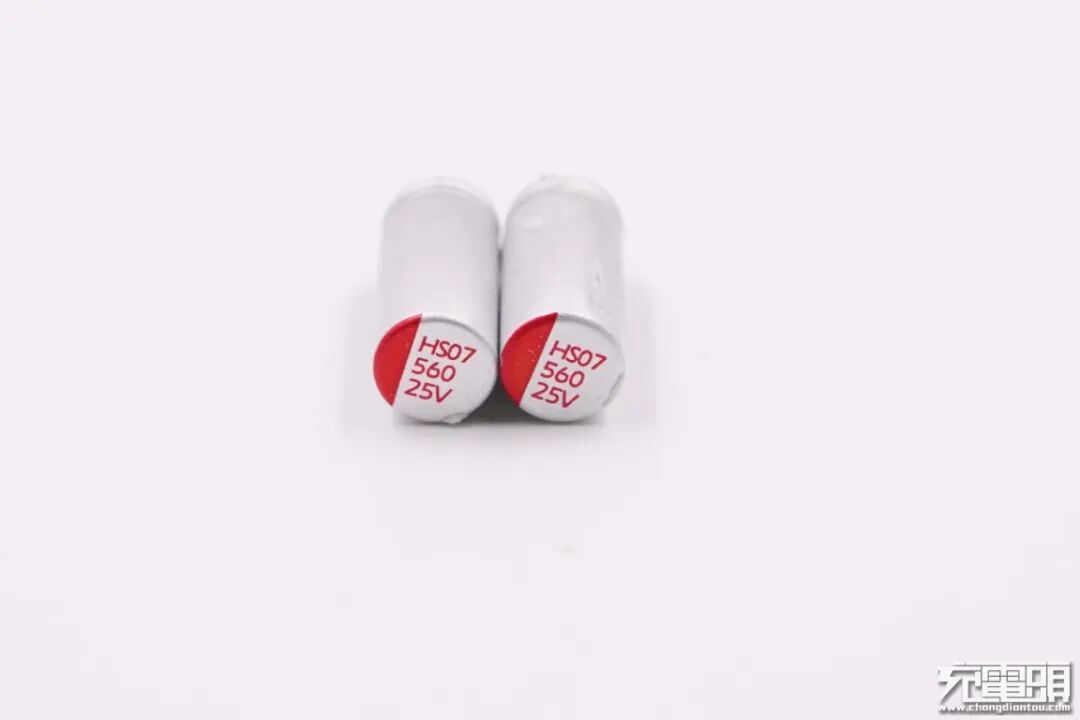

两颗同步整流输出滤波固态电容，规格均为25V 560μF。

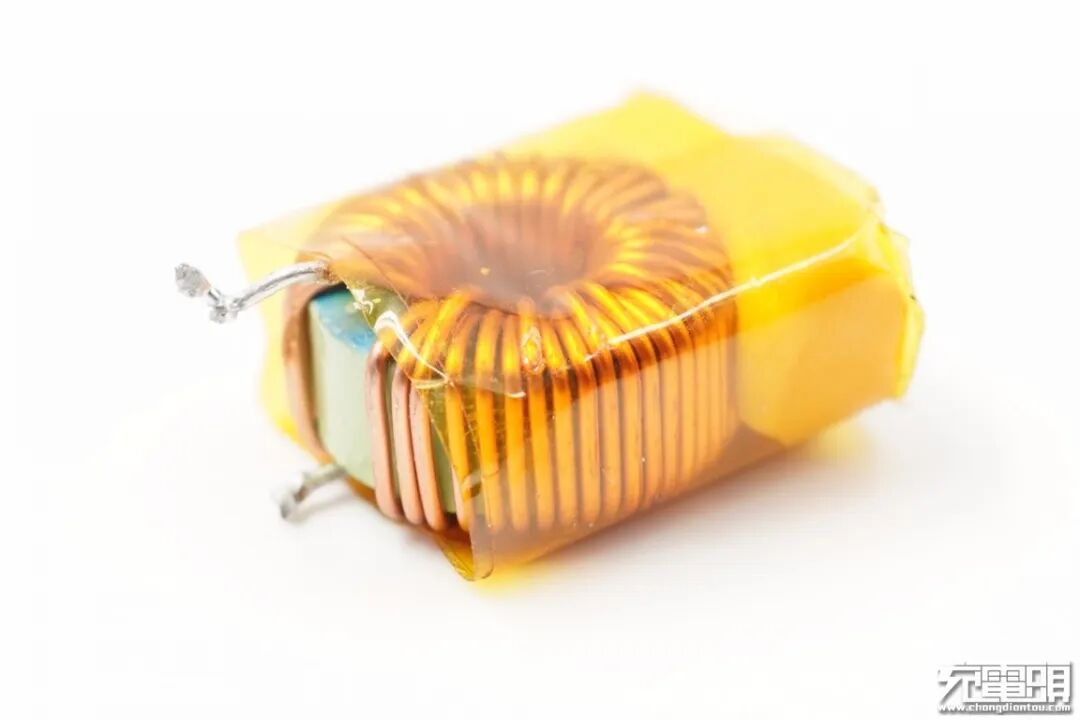

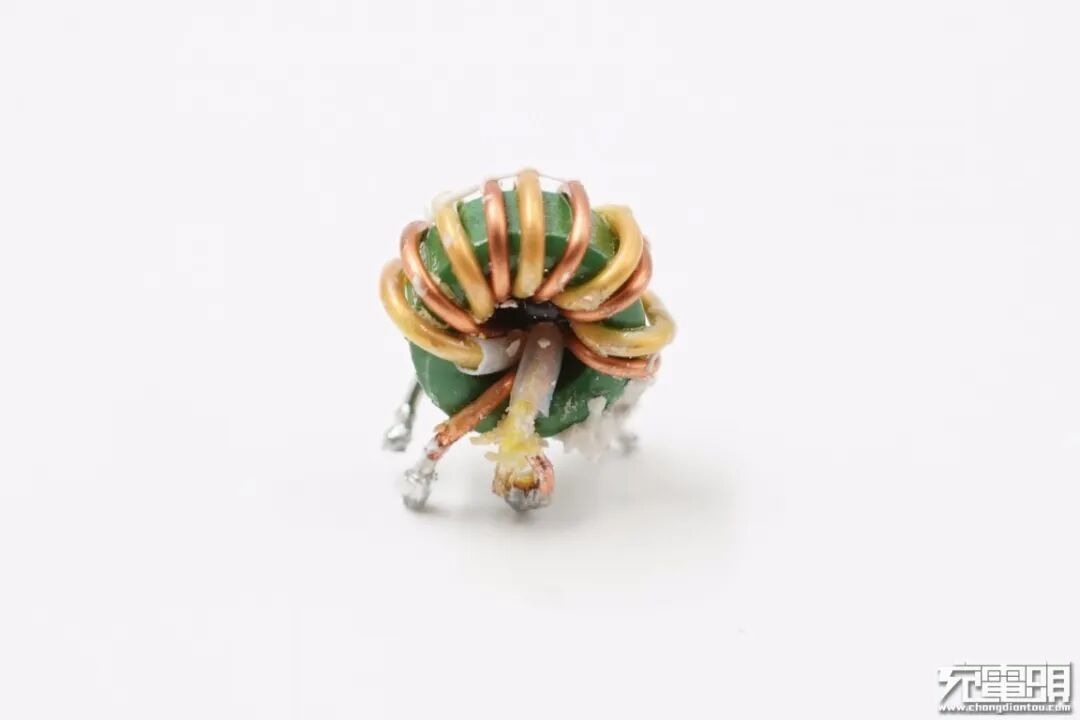

滤波电感特写。

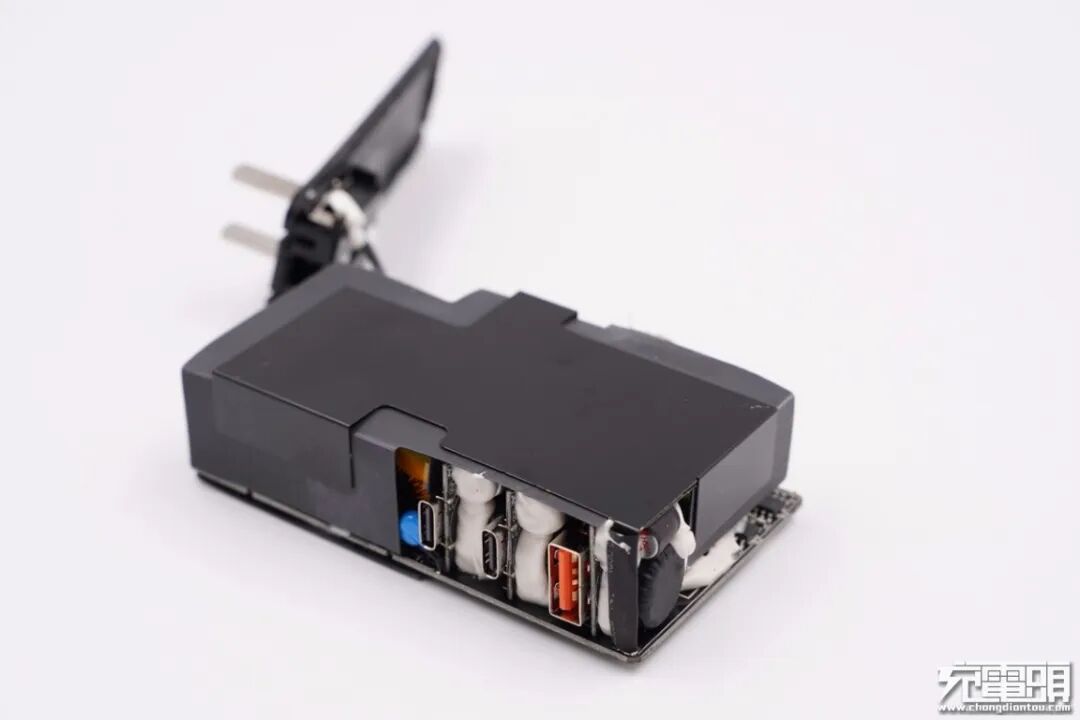

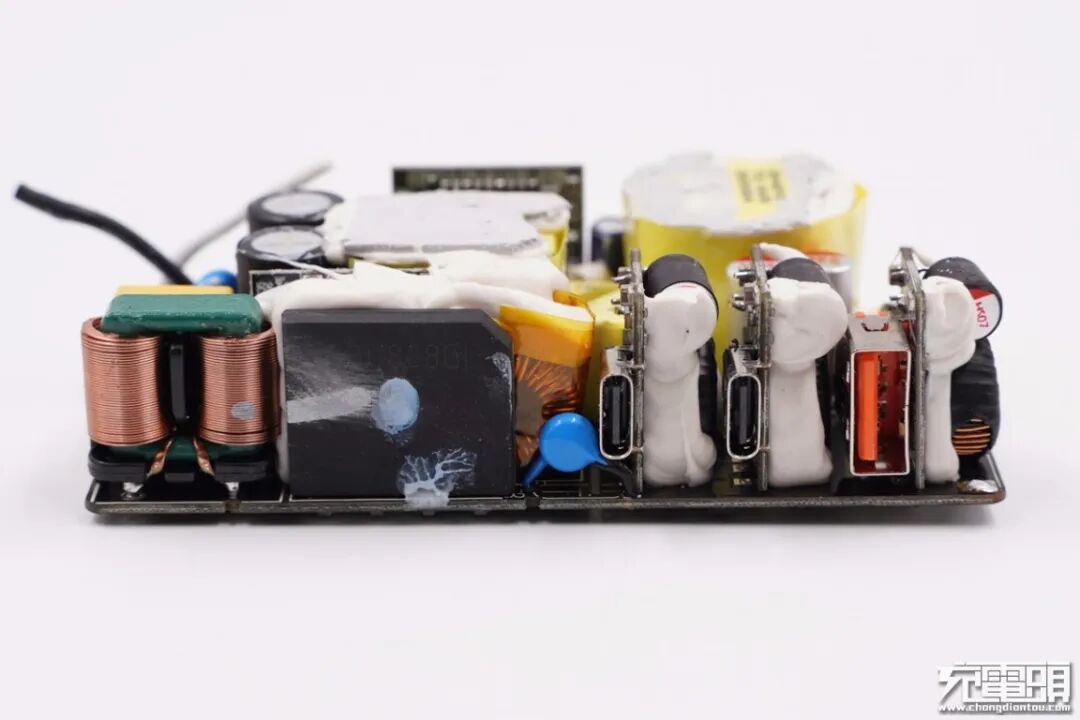

输出端一览，三个母座均使用小板垂直焊接，板子打胶加固。

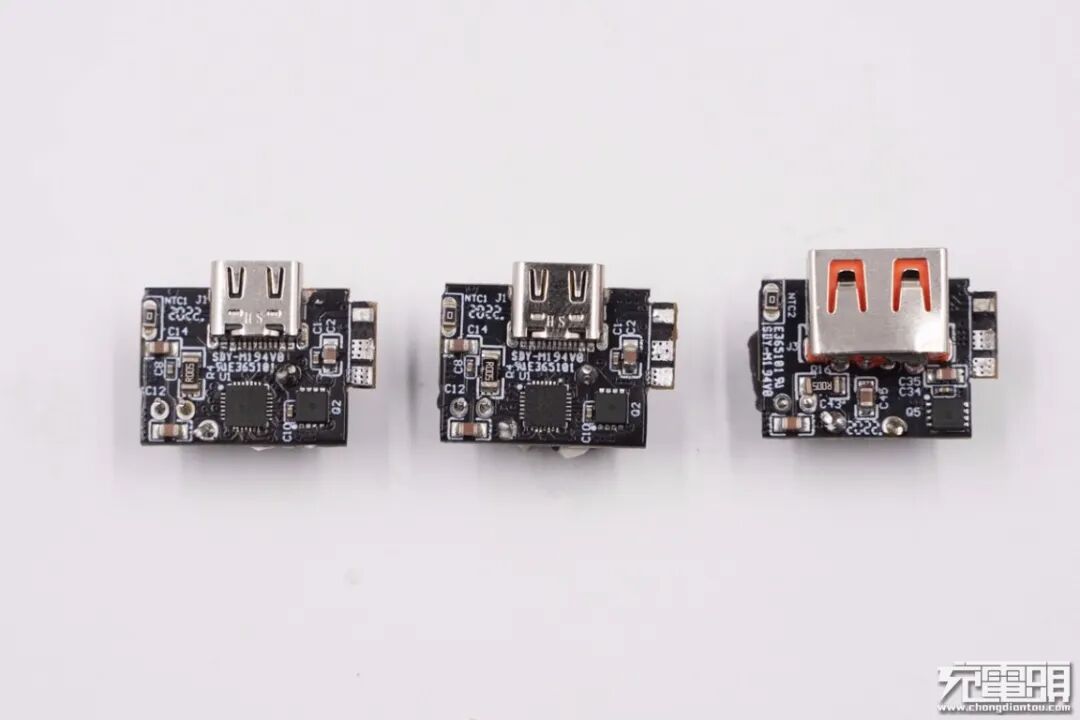

三块板子拆下一览，均设有降压电感和滤波固态电容。

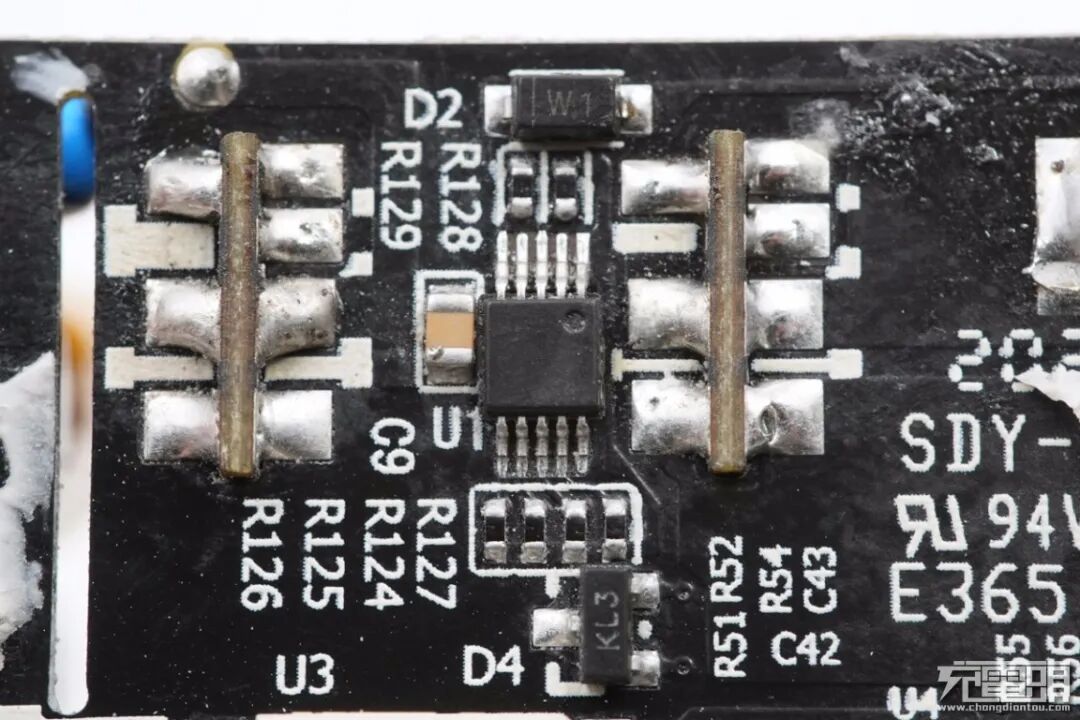

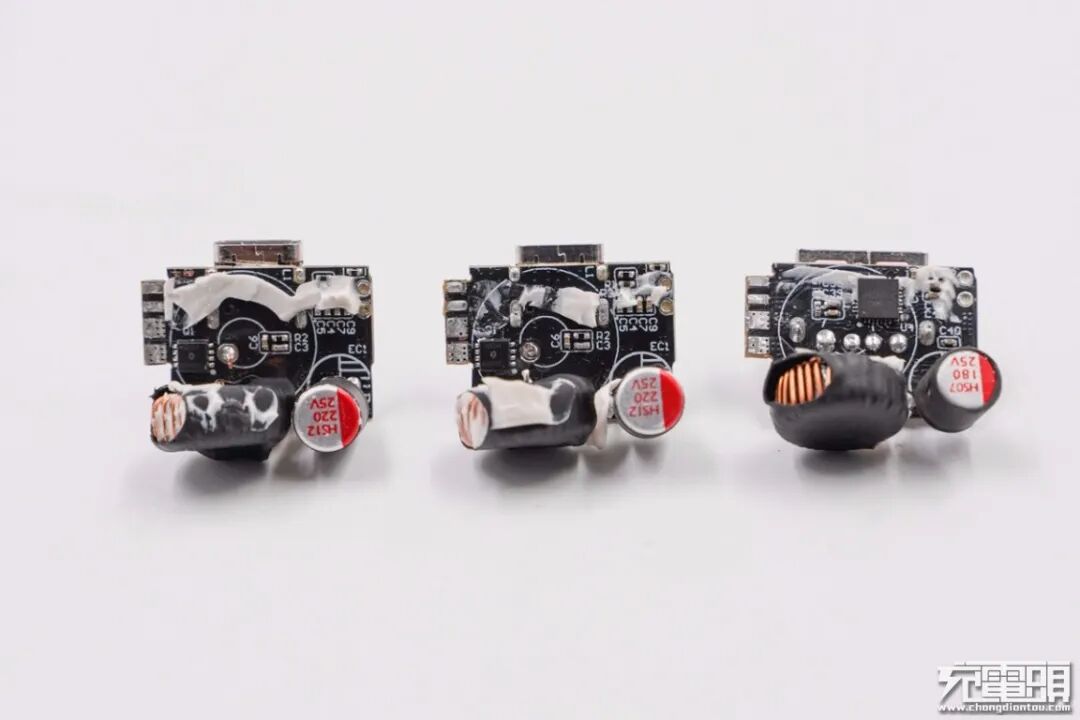

另一面一览，板子上面还都设有一颗智融SW3516降压协议IC以及两颗锐骏RUH4040M2同步整流降压MOS。三块板子设计上可以说是一模一样。
一颗无丝印芯片，用于三口输出功率智能调节。通过充电头网实测发现，USB-C1、USB-C2支持功率盲插功能，并性能完全一致，任意单一插入都能获得100W满载输出。可见这一功能，由图中这颗MCU对两个USB-C口进行了智能协调。
下面以其中一块小板为例介绍各元器件的信息。

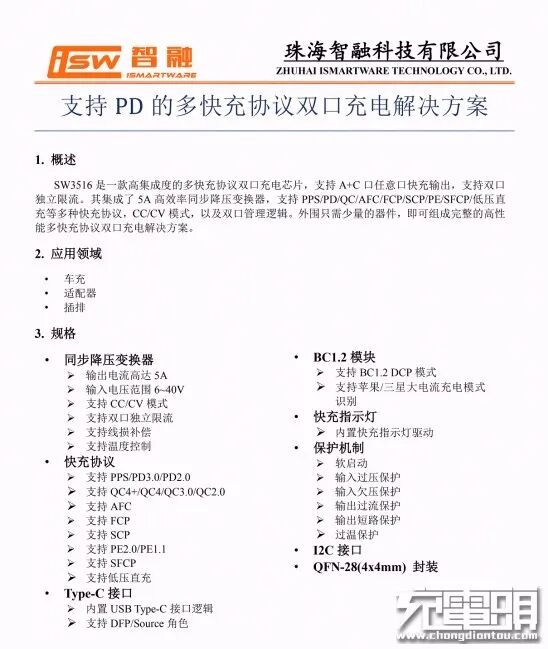

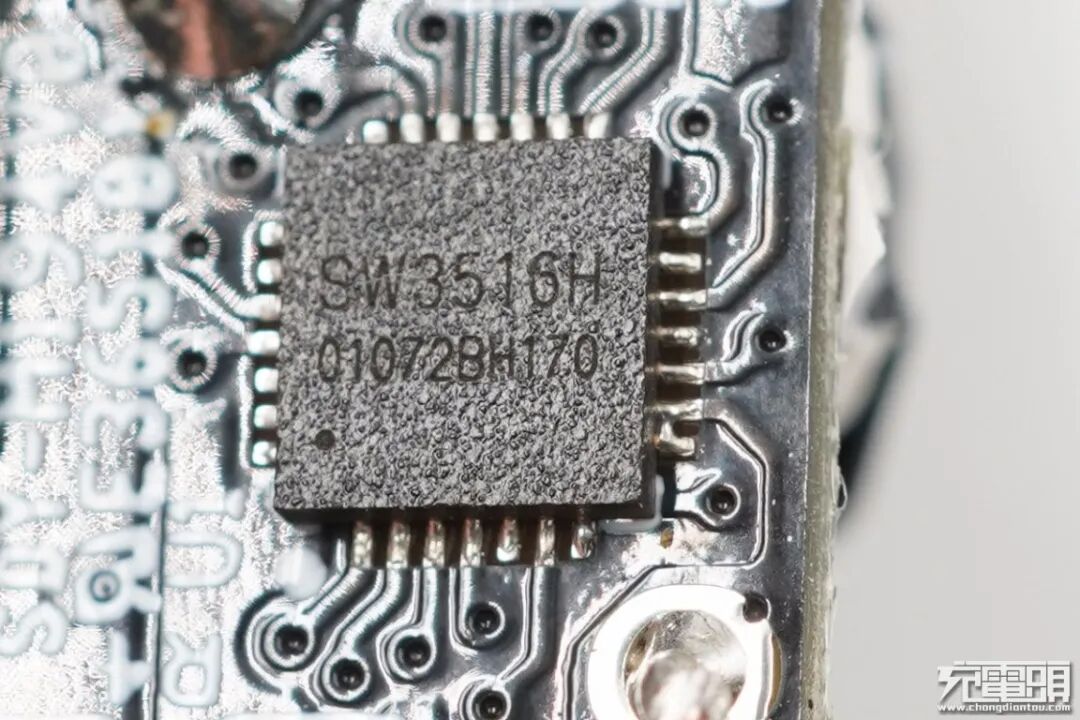

采用智融SW3516主控芯片作为三个USB接口的降压控制和协议识别。智融SW3516是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。
外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。
充电头网通过拆解发现，SW3516还被努比亚65W 2C1A氮化镓充电器、京东京造65W 1A1C氮化镓快充充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

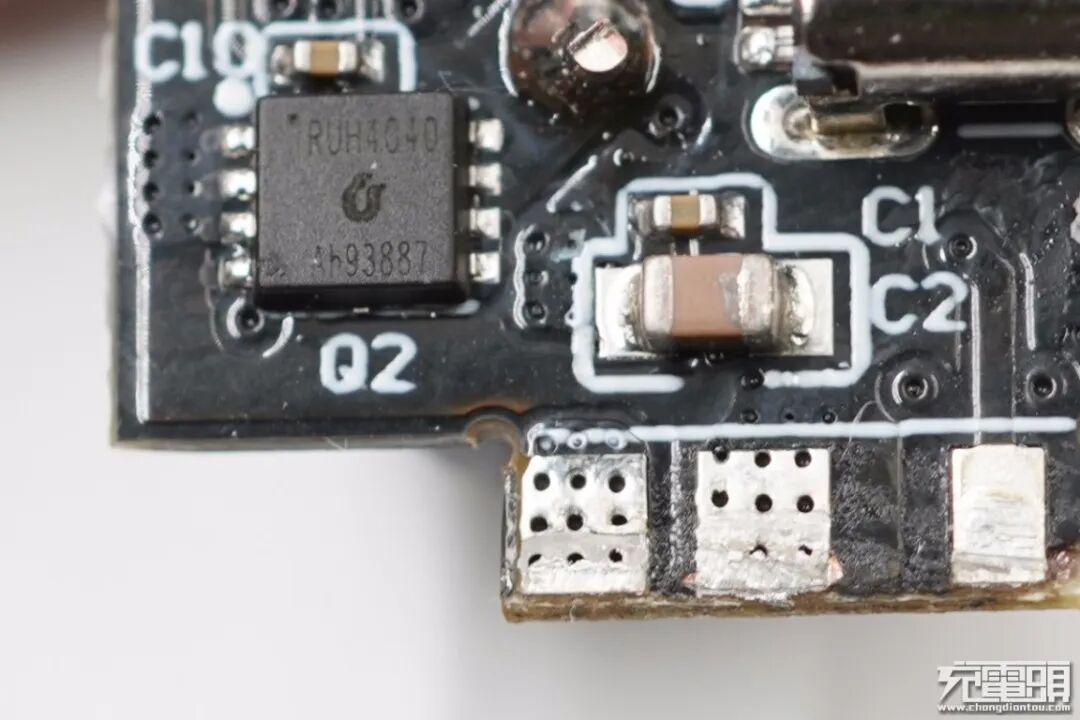

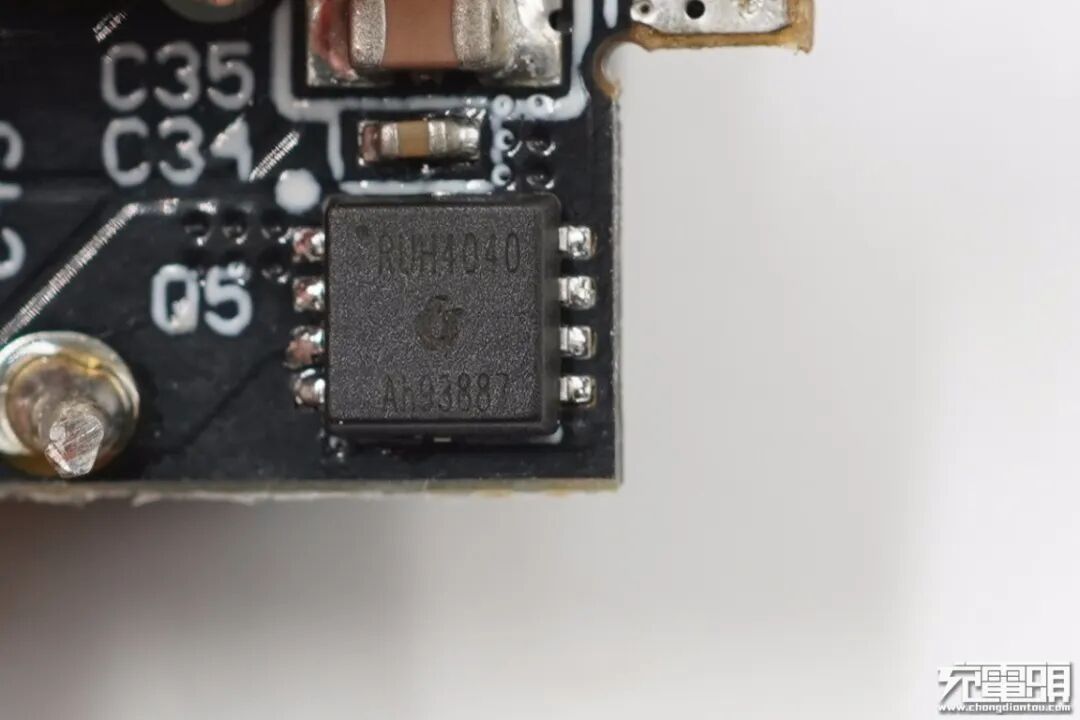

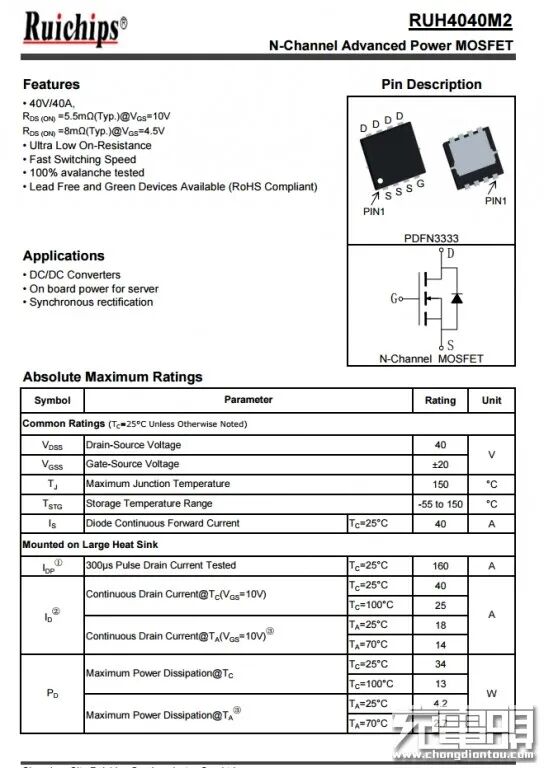

外挂两颗锐骏半导体MOS，型号为RUH4040M2，NMOS，耐压40V，用于为接口输出同步整流降压。
另一面一颗RUH4040M2特写。
降压电感外套热缩管绝缘，配合SW3516进行降压；固态电容规格为25V 220μF。

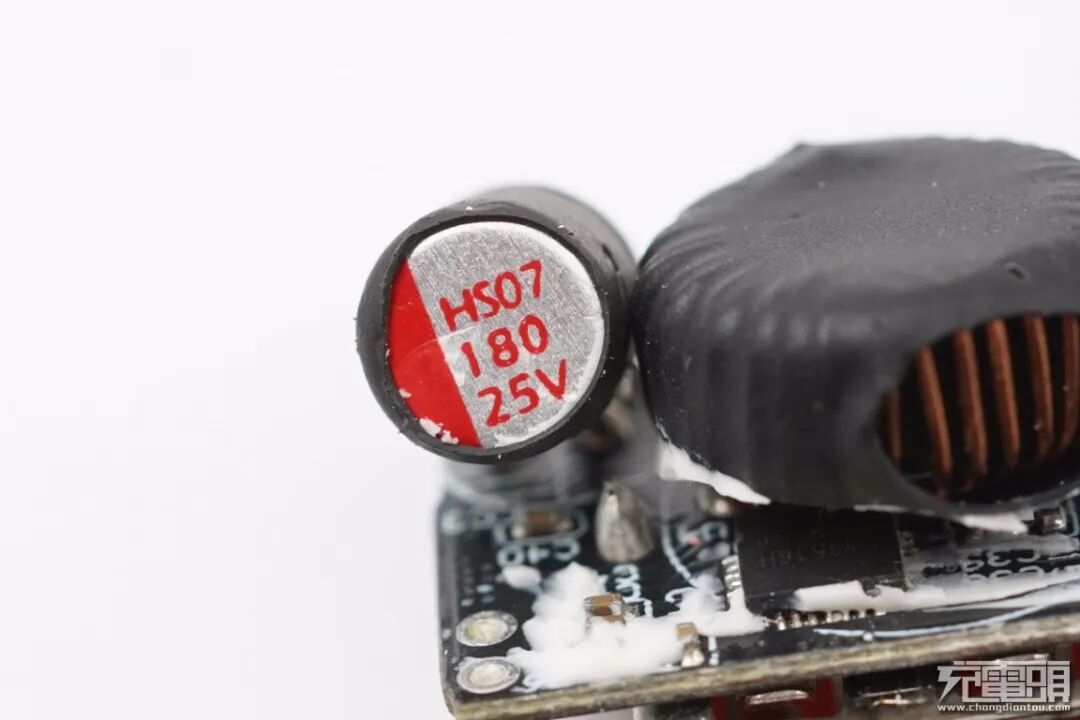

USB-A口的输出滤波固态电容规格为25V 180μF。

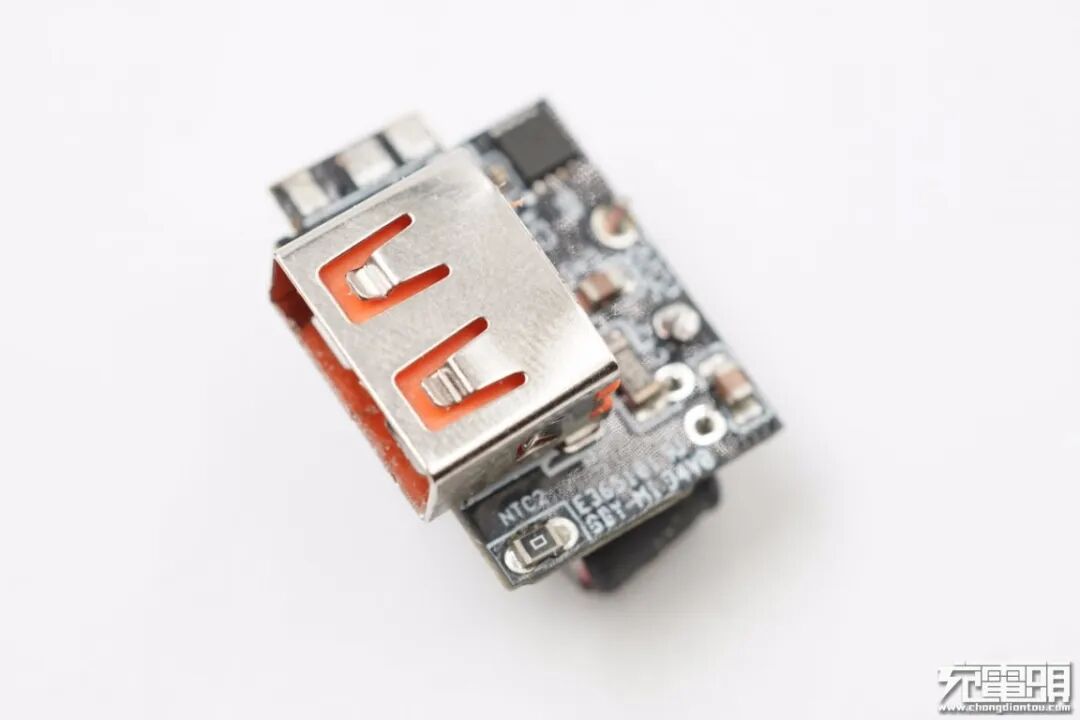

USB-A母座特写。

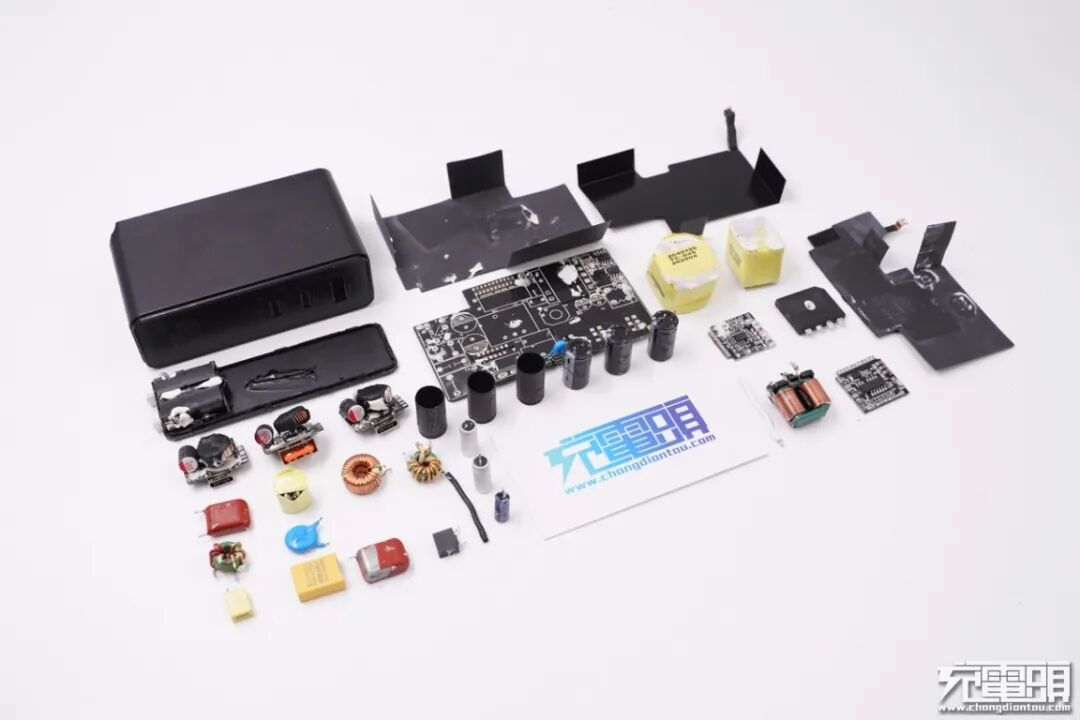

全部拆解完毕，来张全家福。
充电头网拆解总结
Baseus倍思这款120W氮化镓充电器造型上采用扁平修长ID风格，是全球首款120W氮化镓 (GaN）+碳化硅（SiC) 充电器，消息一出便引起业界高度关注。全协议、5A PPS以及高达120W的总输出功率，也让其成为在售氮化镓充电器中的性能王者。
这款充电器配备的2C1A三个接口均支持QC2.0/3.0、AFC、FCP、SCP快充协议，两个C口还具备5V/9V/12V/15V20V和5A PPS电压档位，性能一致支持盲插使用。兼容协议多，电压档位齐全，60W+30W+30W充电模式使其能满足多台设备同时快充的需求。
充电头网通过拆解发现，这款充电器内置PFC升压电路，采用安森美NCP1616作为功率因数校正控制器，消除大功率充电器对电网的污染。开关电源部分由安森美NCP13992搭配纳微氮化镓功率芯片以及次级同步整流控制器FAN4306搭配万代MOS组成，LLC架构，固定电压输出；三个接口均使用智融SW3516进行二次降压和协议识别控制输出，并且三个USB接口的输出功率由一颗MCU来实现功率智能分配。
此外PCB板正背面元器件大多注胶处理，而且还配有隔离板和散热片，增强内部稳定性和散热性能；输入输出端电容外套绝缘管，二次滤波固态电容的设置保证输出纯净。充电器内部细节讲究，整体做工扎实。
