华硕笔记本进入氮化镓快充市场，首款65Ｗ充电器拆解
adol（a豆）是华硕旗下的年轻活力品牌，主要产品有笔记本、数码配件、移动电源、智能产品等。最近华硕adol推出旗下首款氮化镓充电器，配备目前热门的2C1A三个接口，两个C口单口输出性能完全一致，最大输出均为65W，支持盲插使用；另外A口最大输出30W，兼容协议全面。
对于这款充电器，前不久充电头网已经对其进行了详细评测，今天继续和大家分享充电器的拆解，一起来看看内部设计用料如何。
包装盒采用橙白配色，正面设有产品名称和外观图，右下角以及侧面设有adol品牌logo。
背面印有充电器参数信息，并贴有防伪标签。
打开包装盒，充电器外套防尘塑料袋以及使用塑料托盘固定保护。

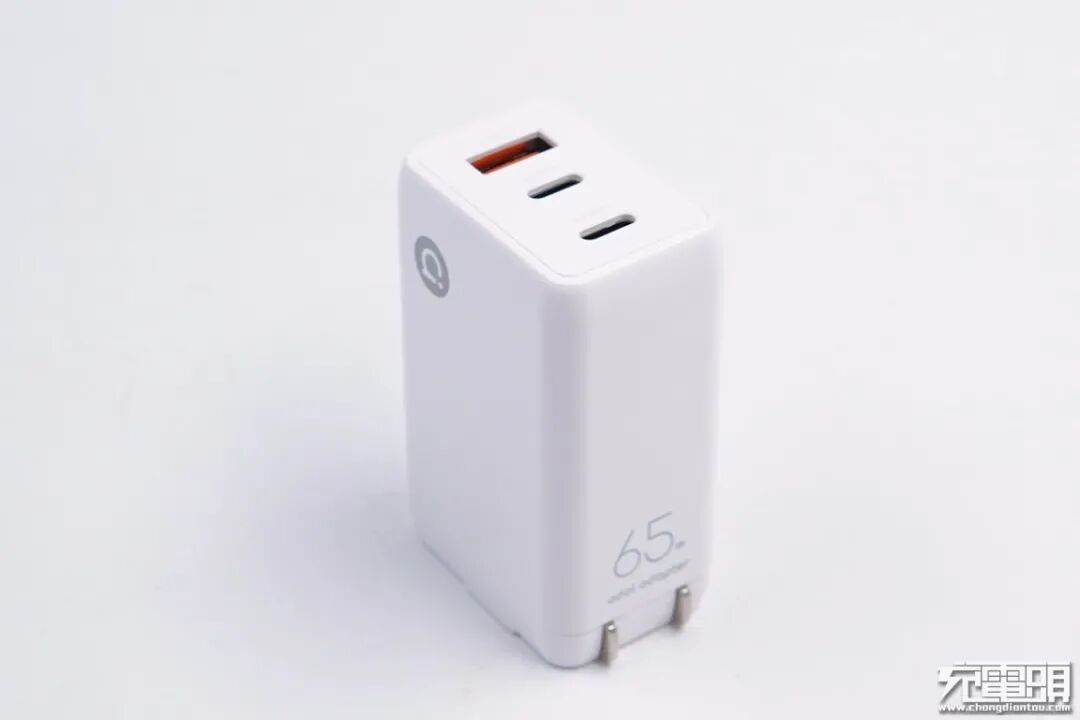

华硕adol 65W氮化镓充电器采用长条柱状造型设计，白色机身壳表面哑光处理，腰身各面之间过渡圆润，输入输出端边缘过渡也相对平缓，使用起来不硌手。

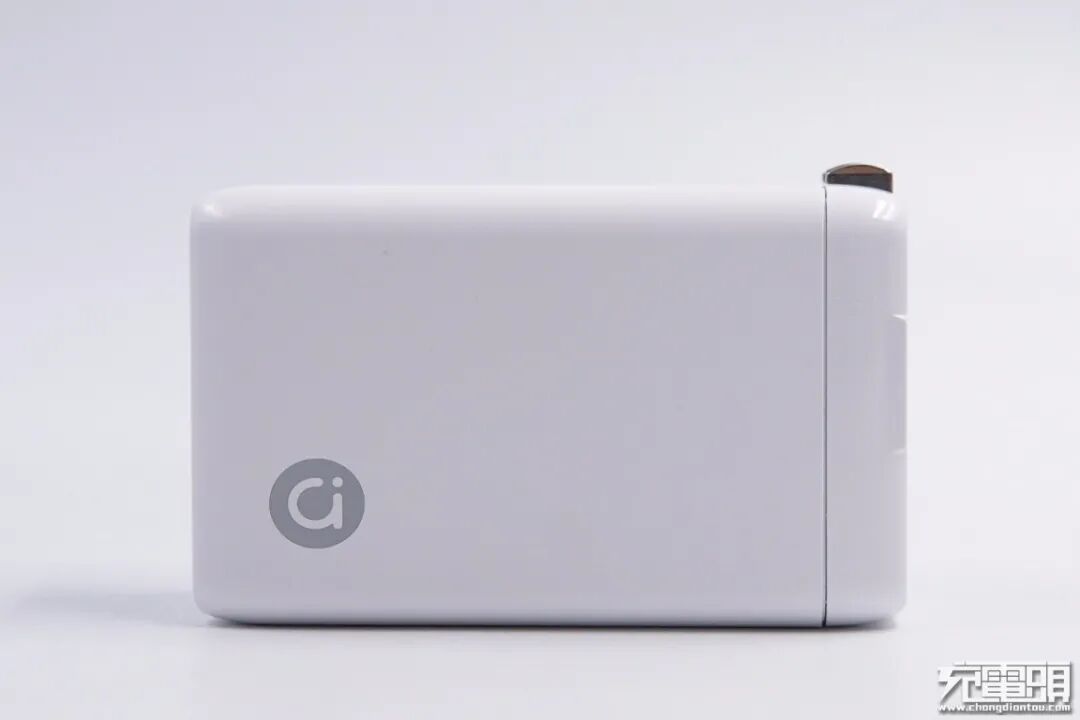

侧面左下角是灰白相衬的adol LOGO。

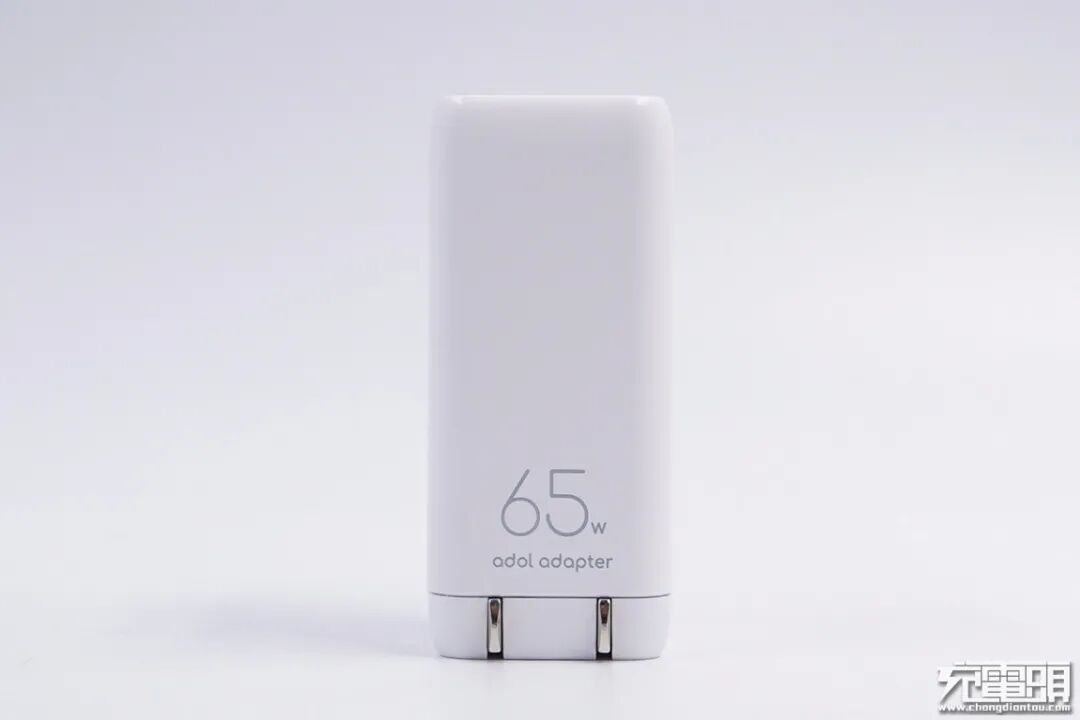

相邻侧面底部印有adol adapter和65W字样，表明充电器最大功率，可为手机、平板、笔记本等设备进行充电。

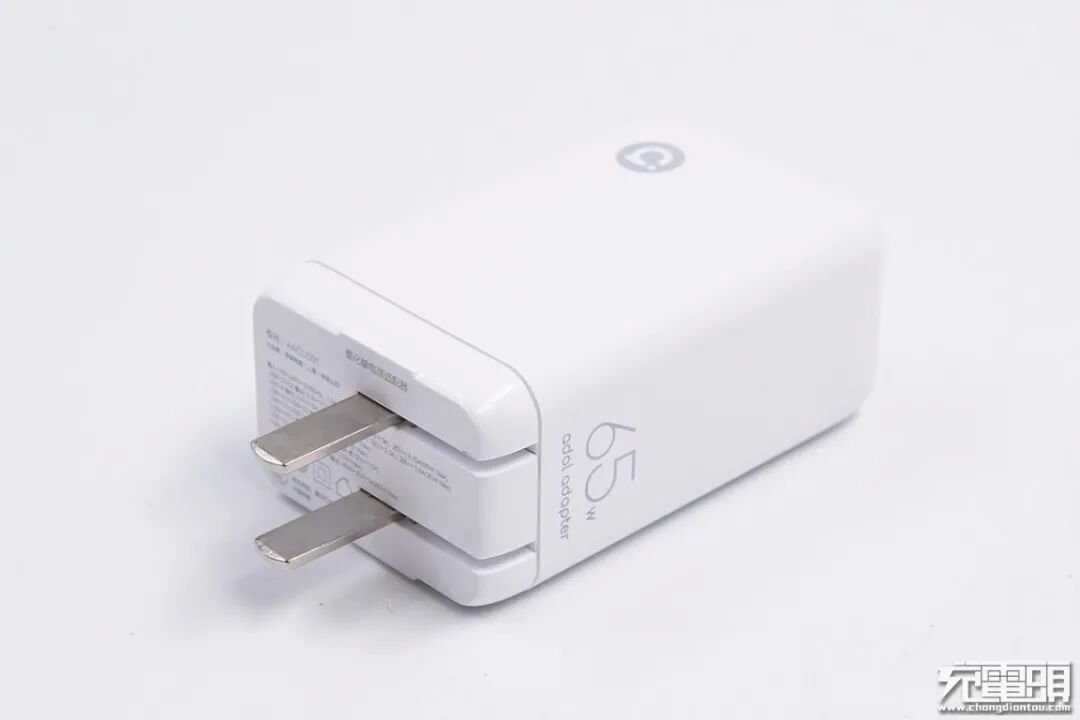

输入端配备可折叠国标插脚，机身壳两侧加入双翼支撑设计，使用更稳定。

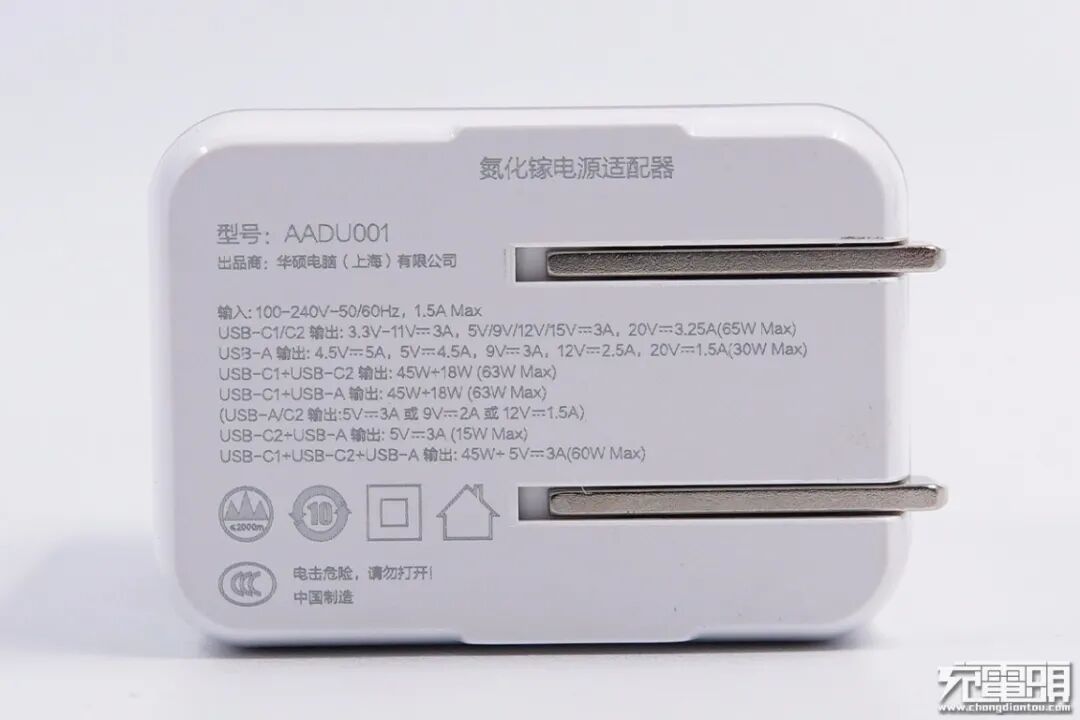

此外输入端外壳上标注有充电器参数
型号：AADU001
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C1/C2：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A
双口输出：
USB-C1＋USB-C2：45W＋18W（63W MAX）
USB-C1＋USB-A：45W＋18W（63W MAX）
（USB-C2/A输出：5V3A、9V2A、12V1.5A）
USB-C2＋USB-A：5V3A
三口输出：
USB-C1＋USB-C2＋USB-A：45W＋5V3A
出品商：华硕电脑（上海）有限公司
产品已经通过了3C认证。

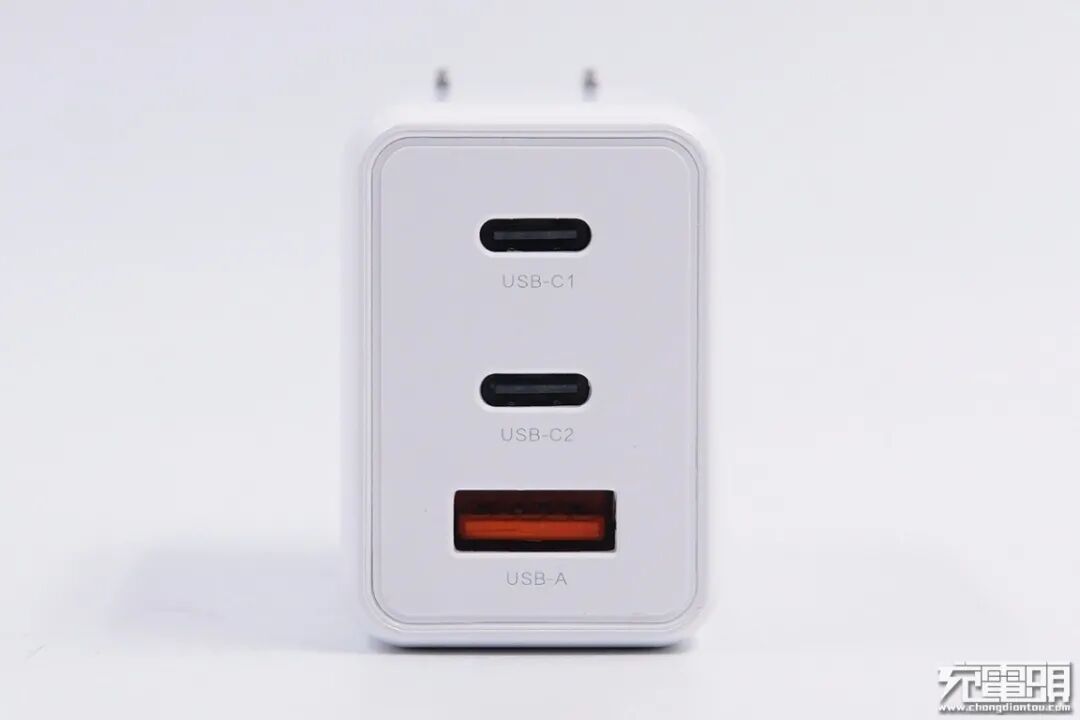

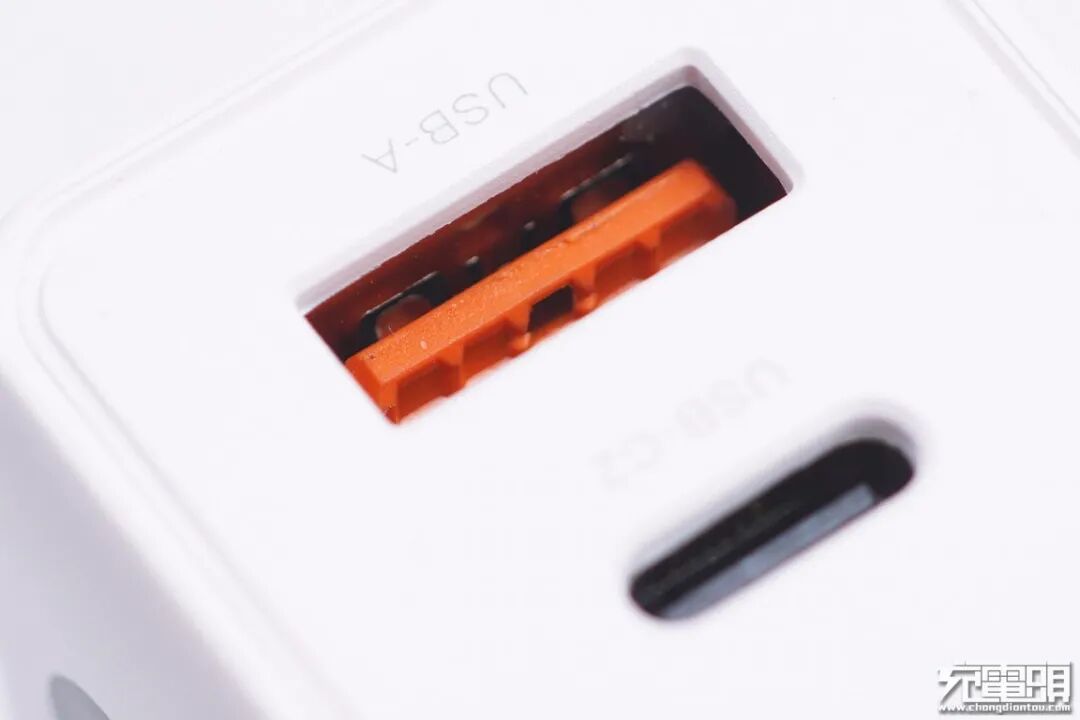

输出顶面配有2C1A三个输出接口，两个USB-C口黑色胶芯不露铜，USB-A口为橙色胶芯。
USB-A接口有特殊触点，用于协议识别支持。
使用游标卡尺实测充电器机身长度为65.98mm。
宽度为41.02mm。
厚度为28.96mm，通过三维可计算得充电器体积为78.38cm³，那么功率密度约为0.83W/cm³。

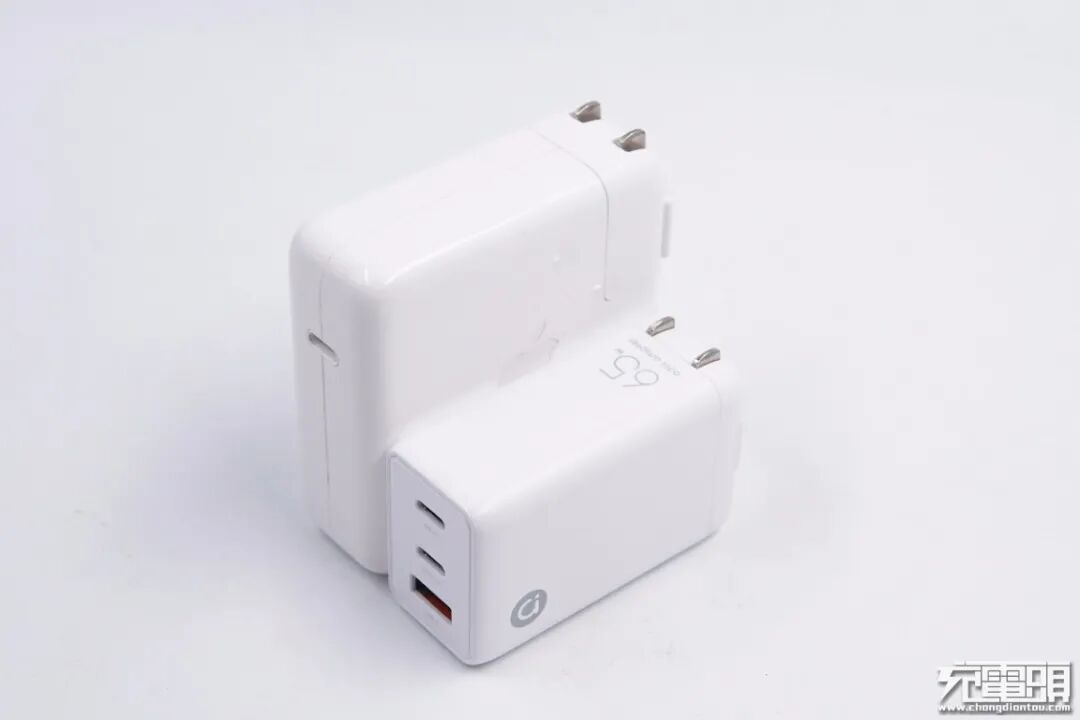

和苹果61W充电器大小直观对比，体积优势非常明显。

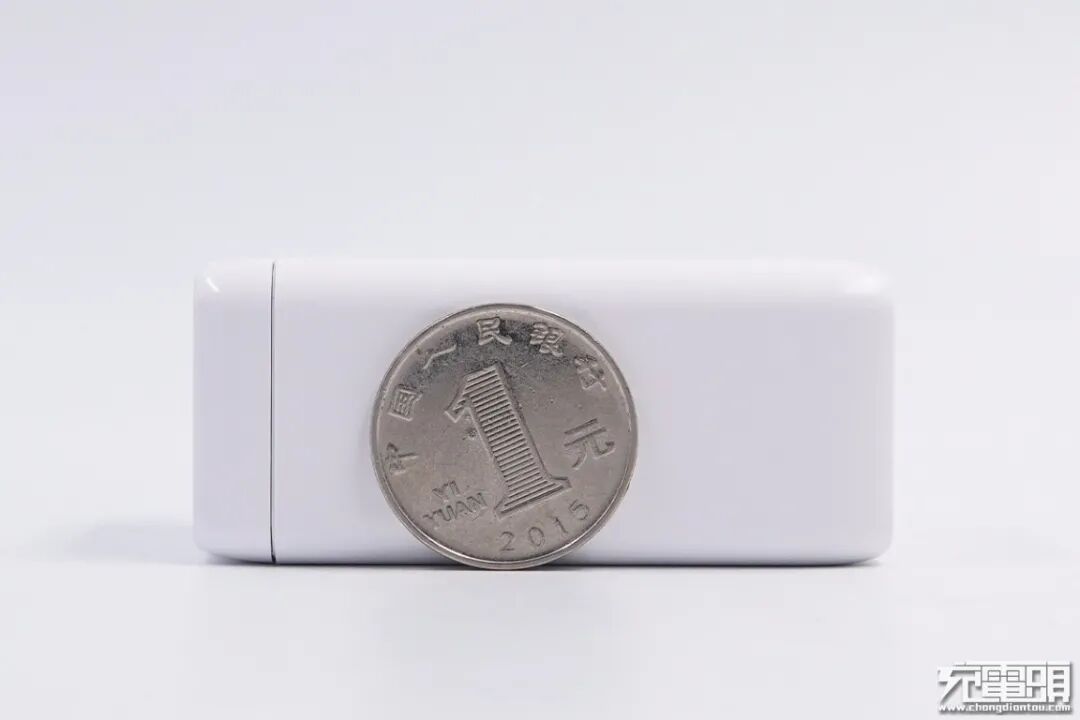

机身厚度比一元硬币直径稍大一点。
充电器净重约为112g。

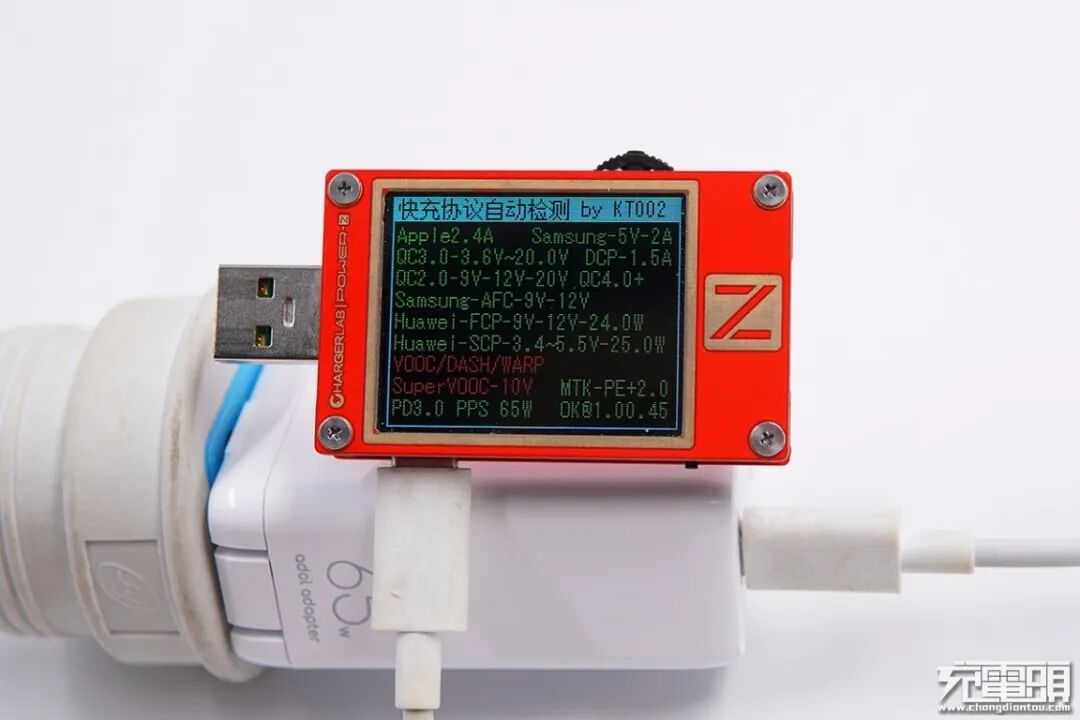

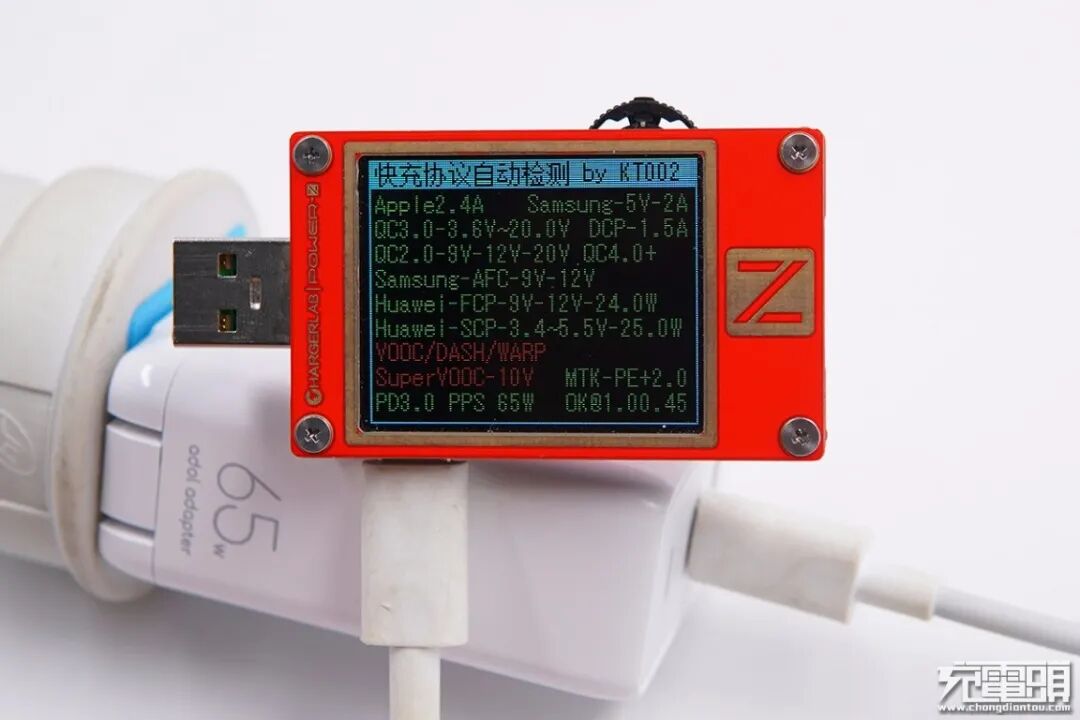

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0多个快充协议。
使用KT002检测USB-C1口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0、PPS多个快充协议。

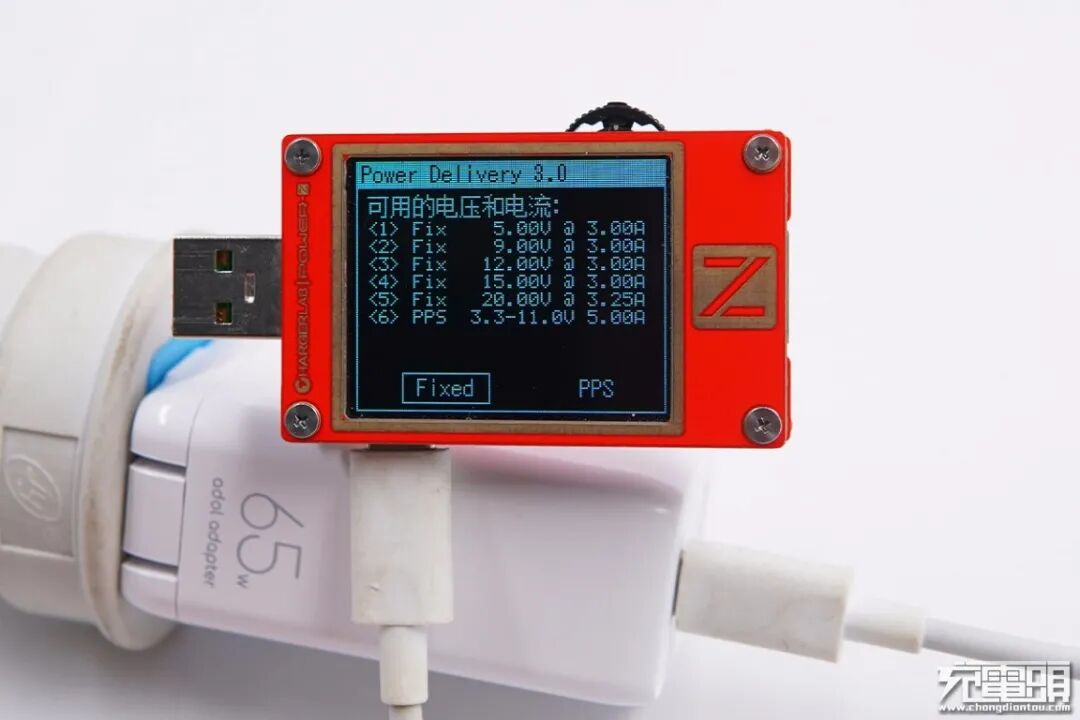

除此之外，其PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
使用KT002检测发现USB-C2口输出协议和C1口一致，同样支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0、PPS这些协议。
此外两个C口PDO报文也相同，因此这两个接口单口输出性能一样，支持功率盲插，日常使用十分方便。
使用这款充电器USB-C1口为iPhone11 Pro充电，通过ChargerLAB POWER-Z KM001C实测充电功率为9.07V 2.33A 21.22W。

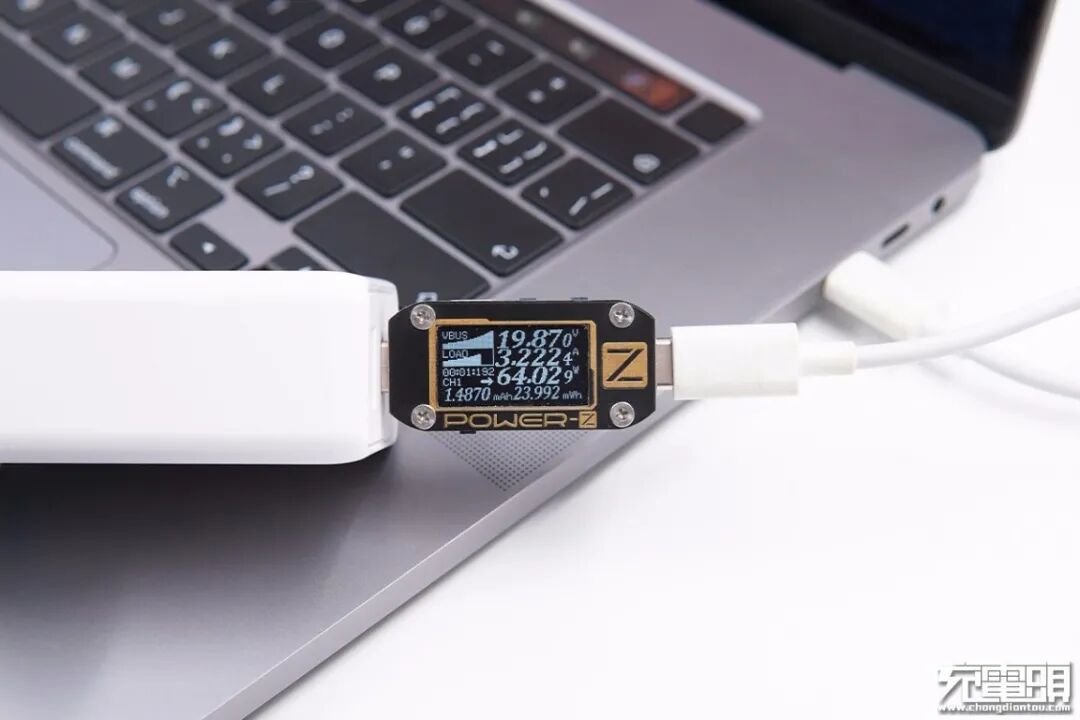

使用这款充电器为Macbook Pro 13充电，实测充电功率为19.87V 3.22A 64.02W。
二、华硕adol 65W氮化镓充电器拆解
将输入端外壳拆开，机身壳使用超声波焊接工艺封装，插脚和PCB板通过AC导线连接通电。

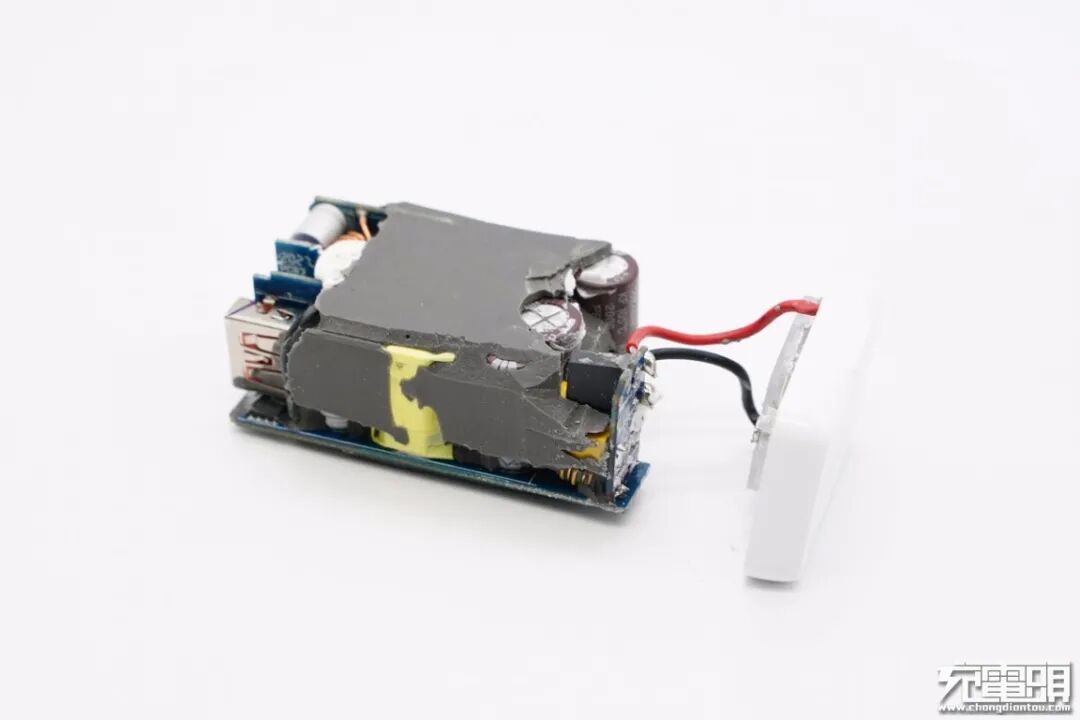

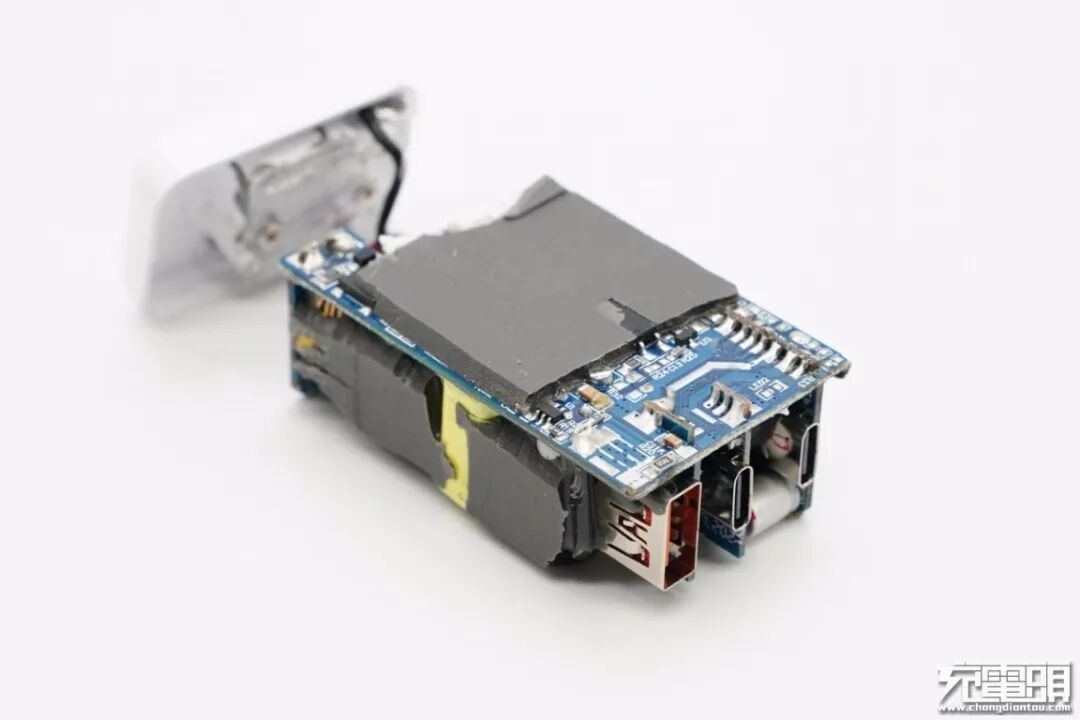

将PCB板取出，充电器内部整个采用灰色导热胶填充，可以增强充电器散热性能以及内部元器件机械强度。
PCB板背面同样使用导热胶填充。
将导热胶全部清理掉，PCB板正面元器件布局合理，层次分明，从上到下依次是输入滤波电容、变压器、低压输出三大部分。

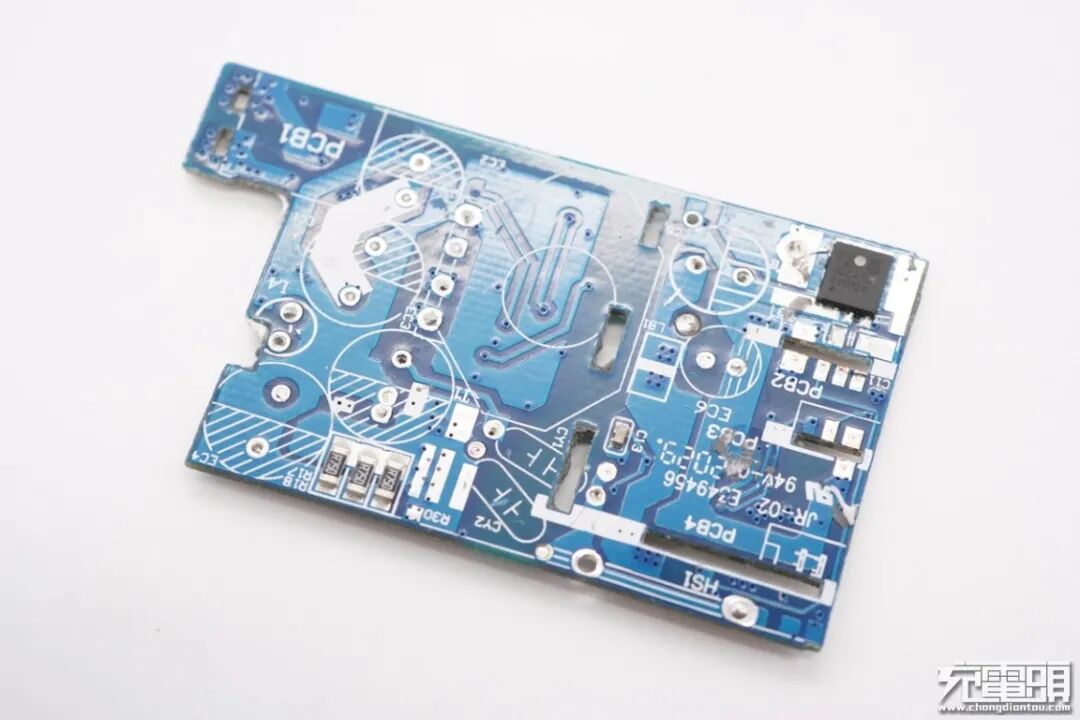

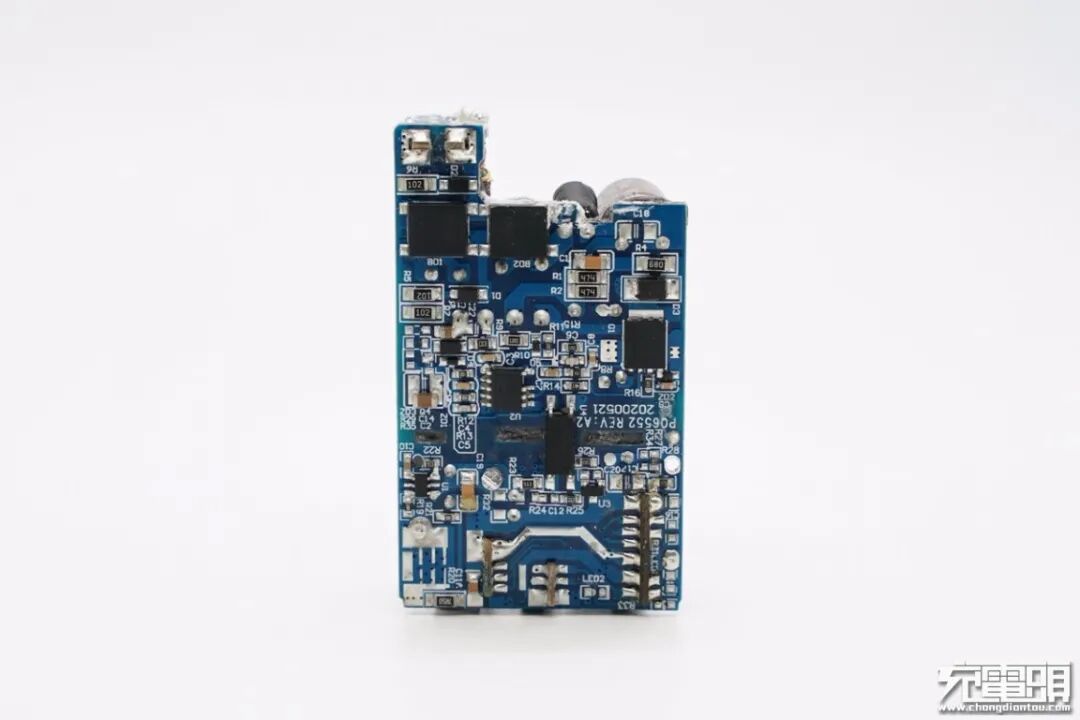

主板背面一览，光耦横跨在初次级之间，初级侧还设有两颗整流桥、氮化镓功率芯片以及初级控制器。
经过对充电器电路观察后发现，华硕adol这款氮化镓充电器采用了时下热门的开关电源定压输出，多路独立降压多口输出的设计架构。这款充电器为USB-C1以及另外1A1C分两路独立二次降压、三个接口输出。下面从输入端开始深入了解整个电路设计情况。
输入端垂直焊接一块小PCB板，此外还有四颗高压滤波电解电容和一颗工字电感。

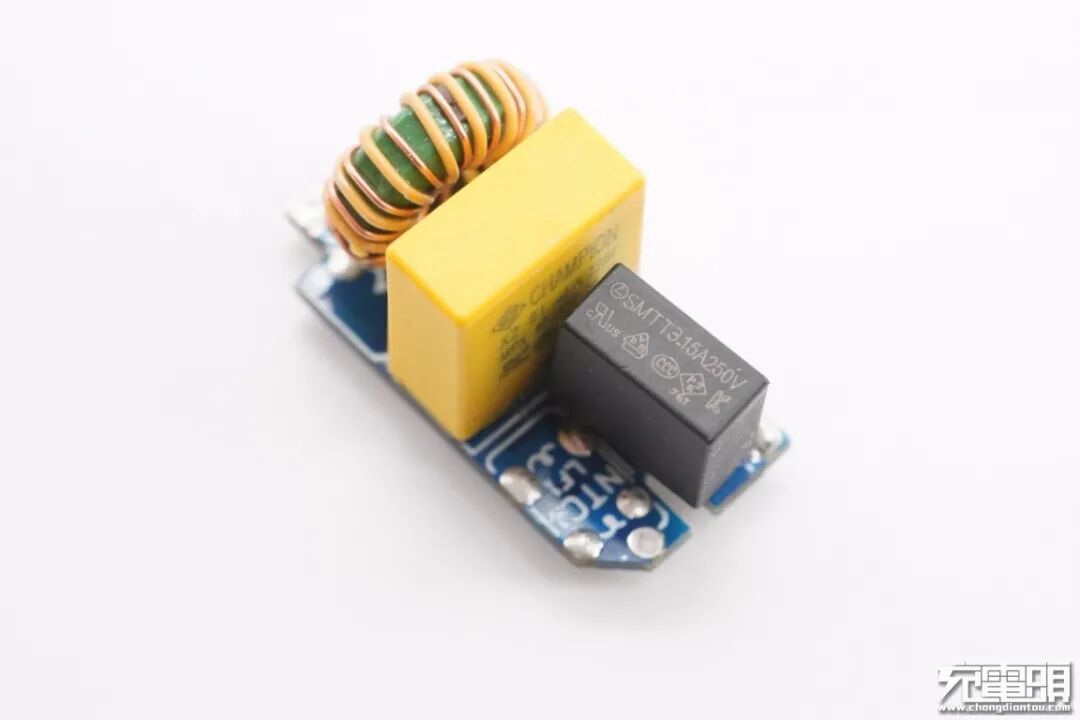

小板上设有延时保险丝、安规X电容和共模电感。

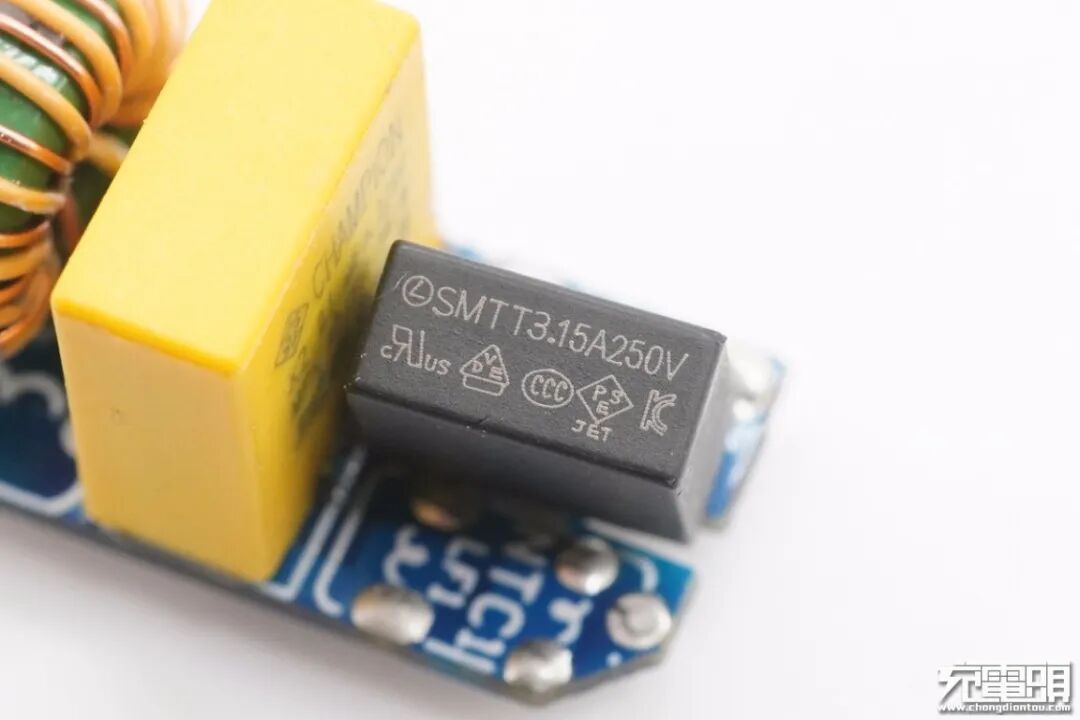

延时保险丝规格为3.15A 250V。

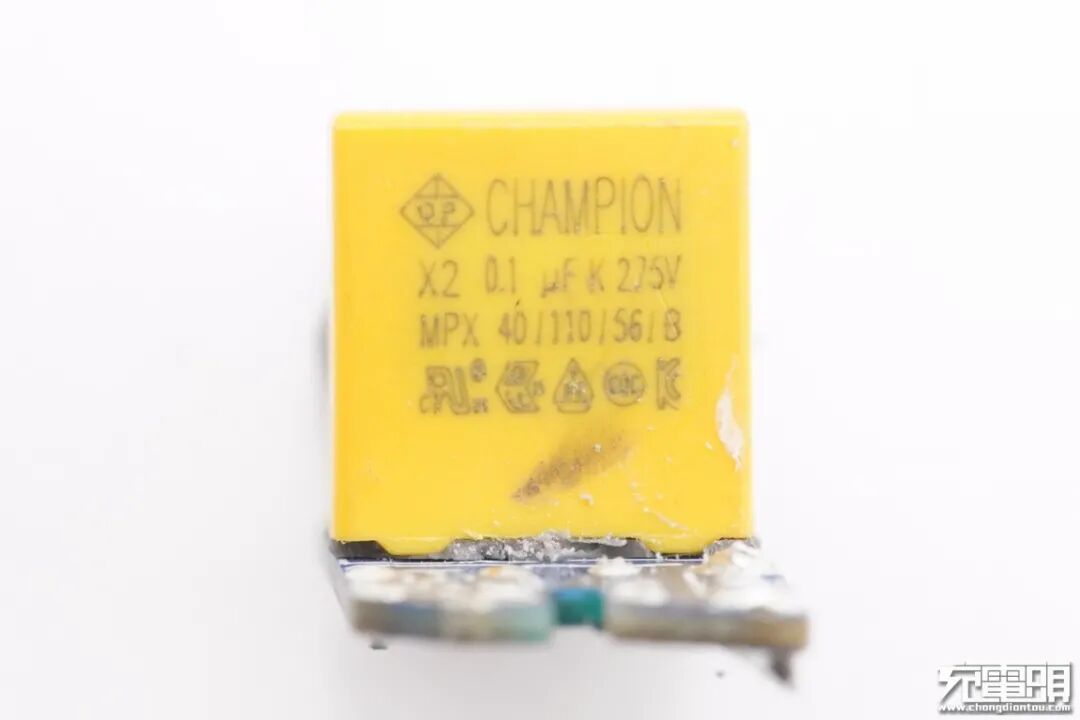

安规X电容容量0.1μF，品牌为CHAMPION，来自东莞市全鹏电子科技有限公司。
共模电感双线绕制，用于滤除EMI干扰。

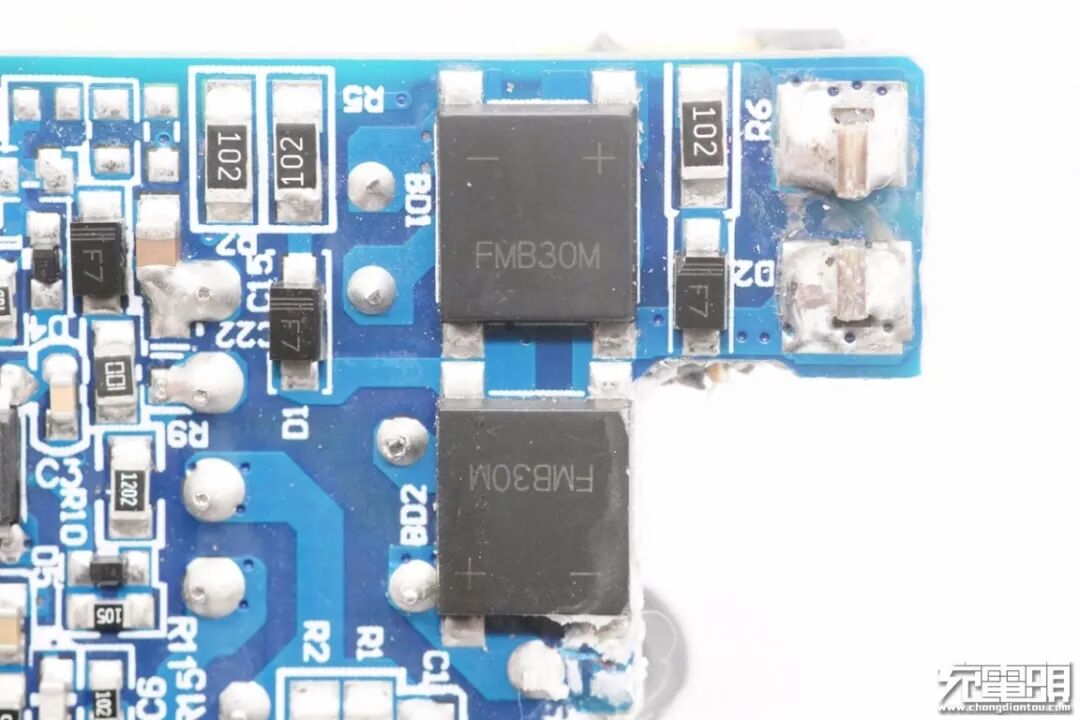

输入端采用两颗FMB30M整流桥并联均摊发热，降低局部温升。

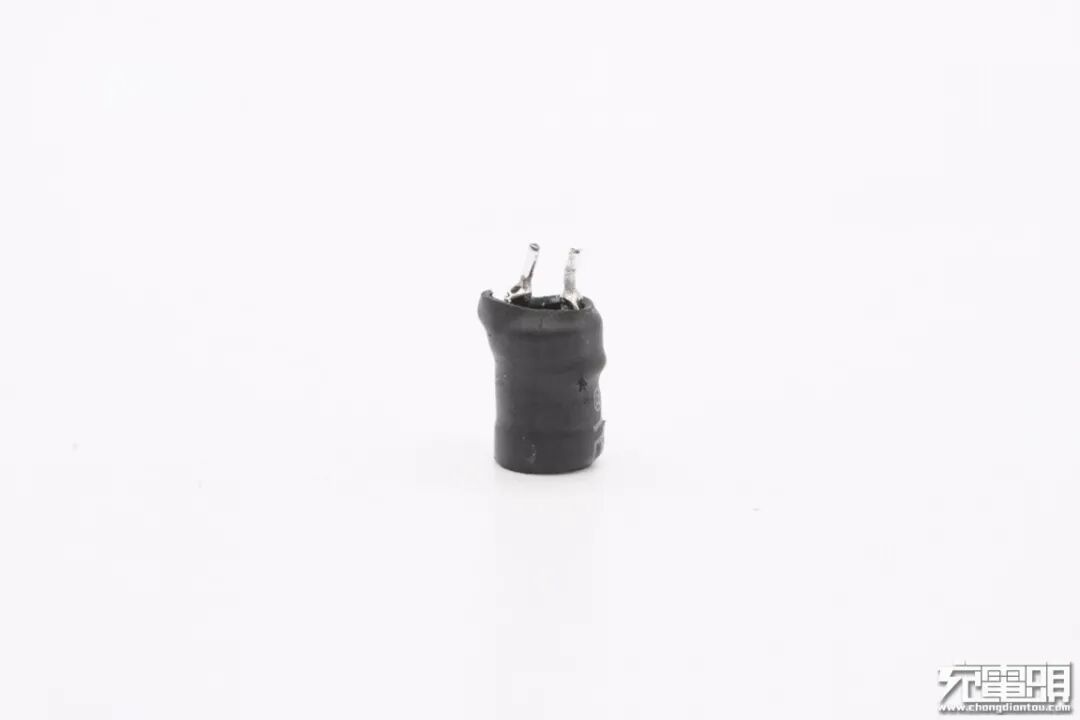

工字电感外套热缩管。

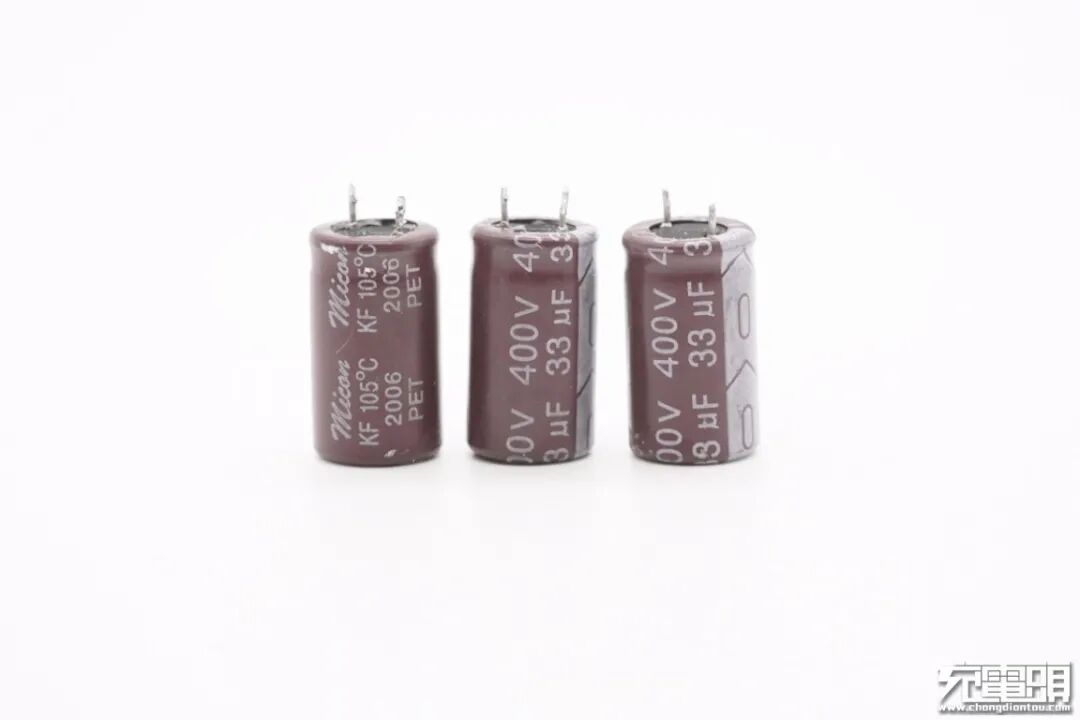

四颗高压滤波电解均为深圳明月光电子有限公司micon品牌，其中三颗规格为400 33μF。

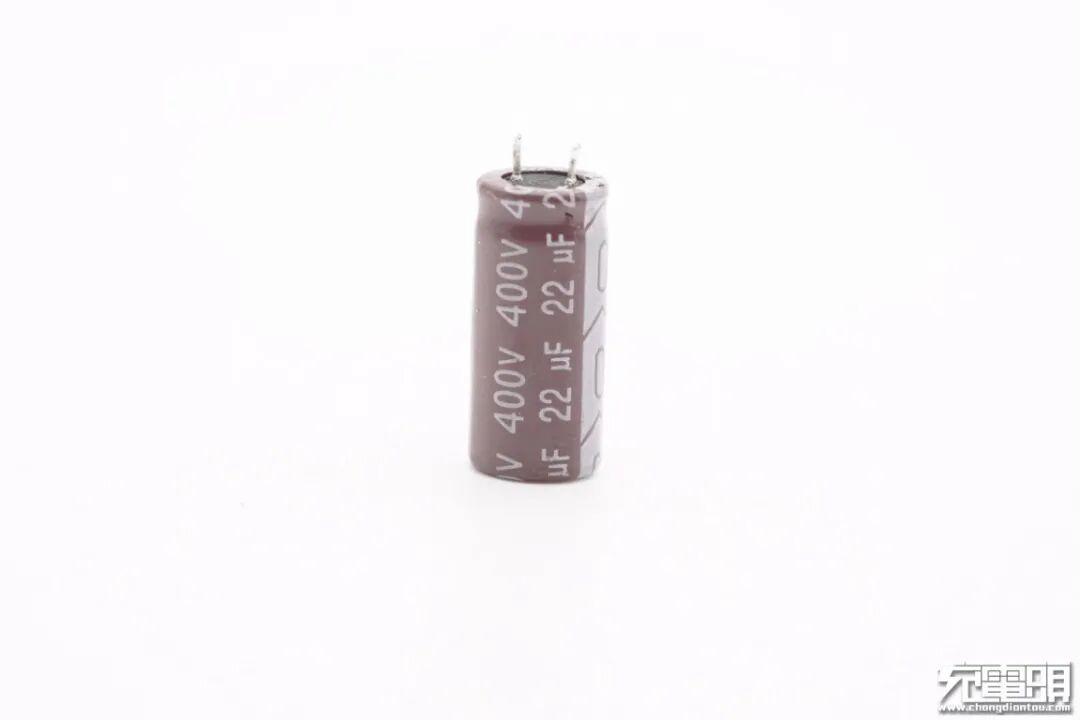

一颗规格为400V 22μF，四颗并联总计121μF。

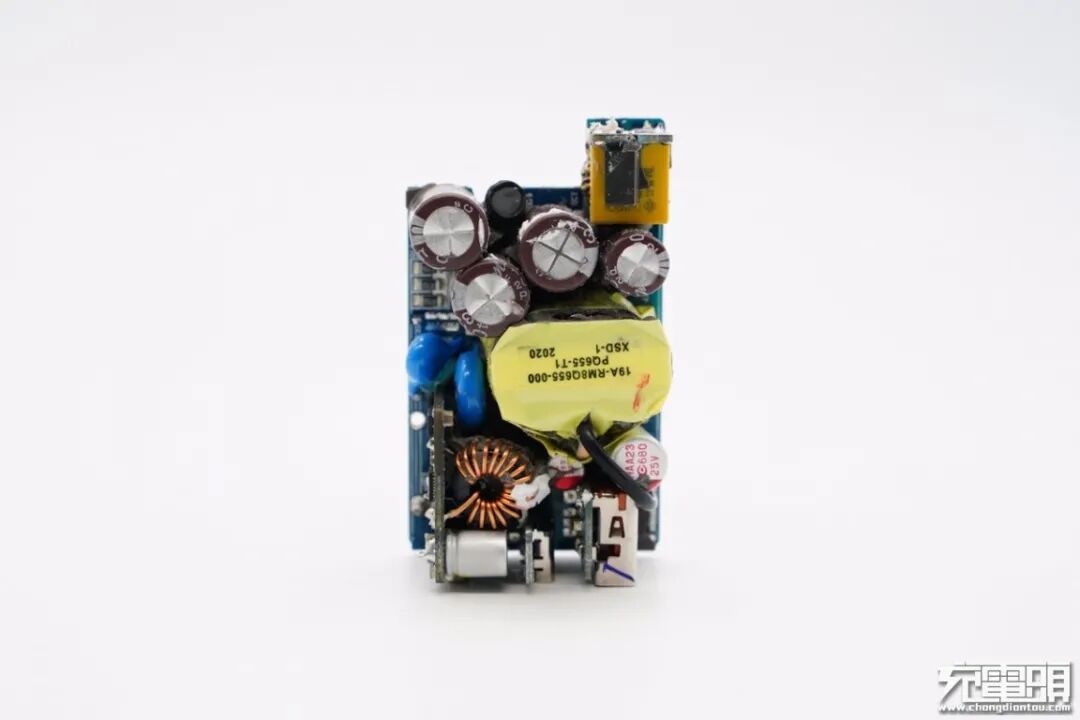

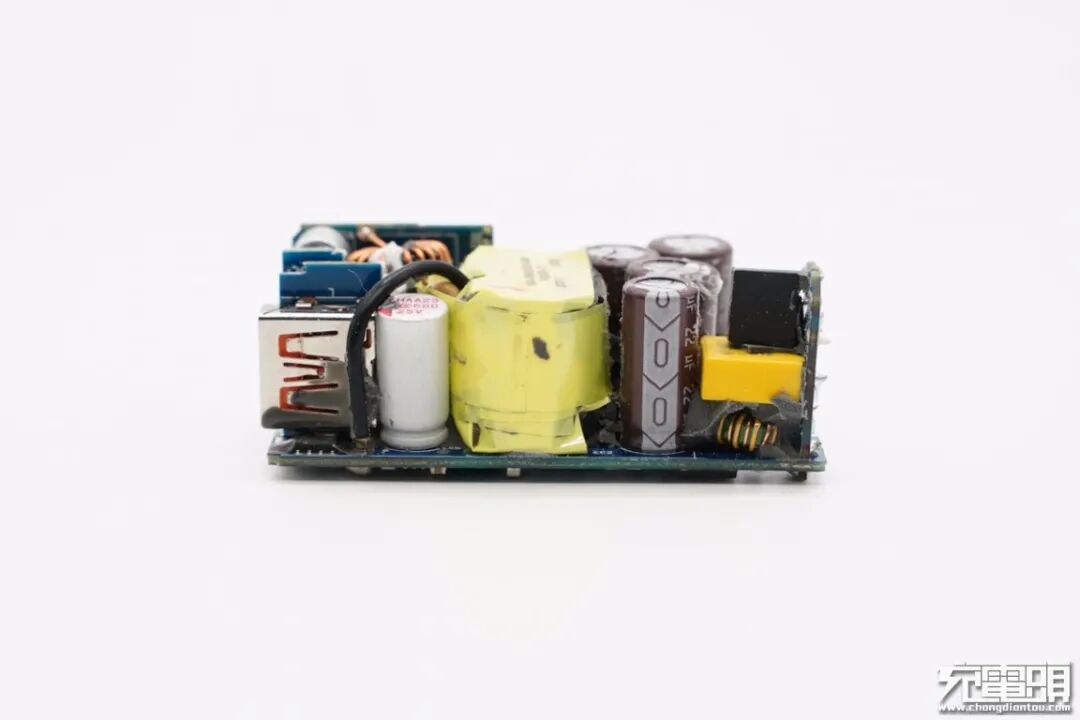

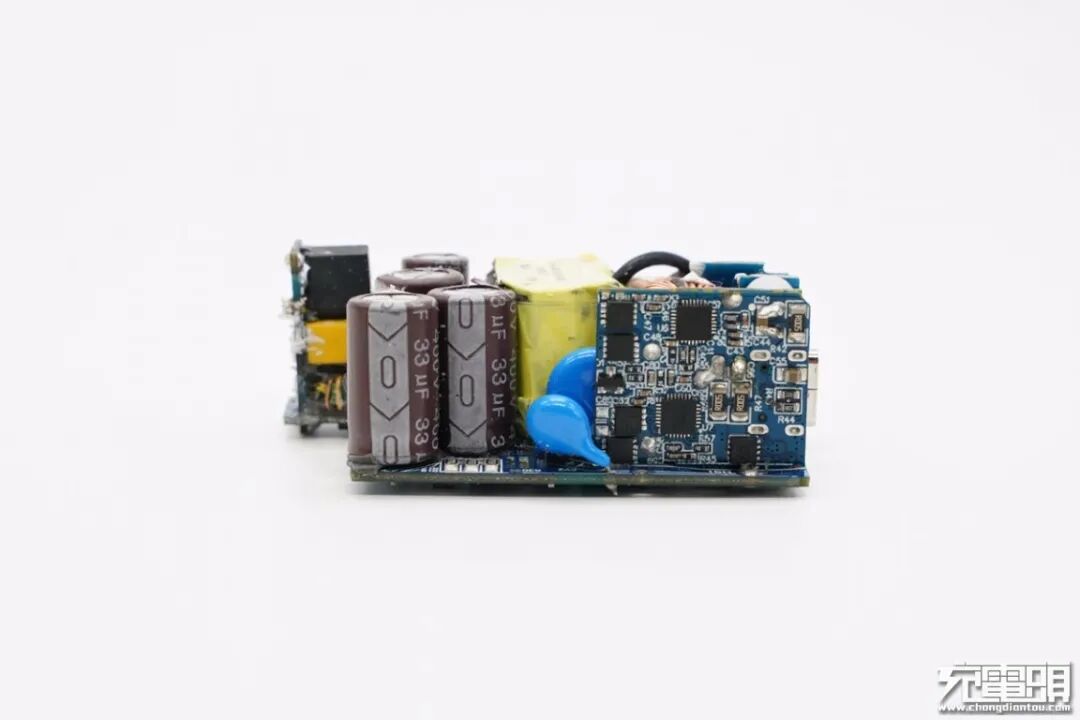

PCB板侧面一览，中部位置放置变压器。
主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。
充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、闪极100W 3C1A氮化镓快充充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器、傲基100W氮化镓快充、联想90W闪充双口氮化镓充电器等。

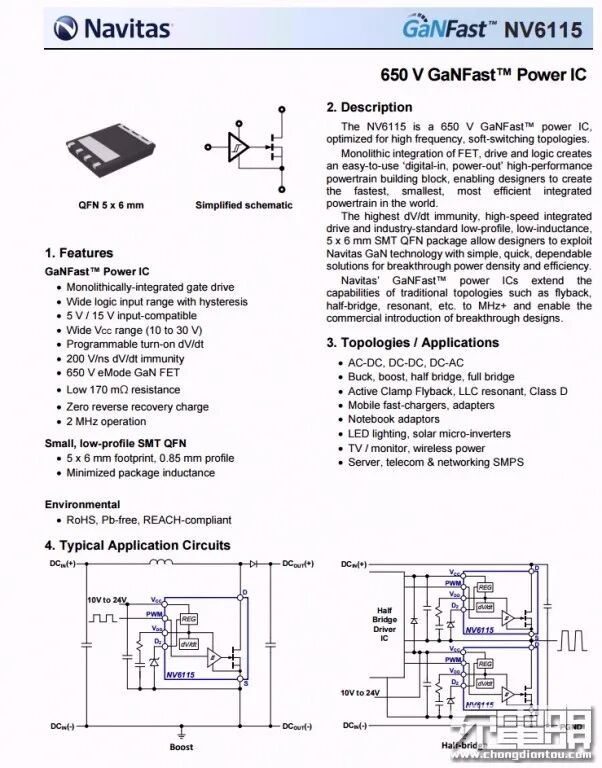

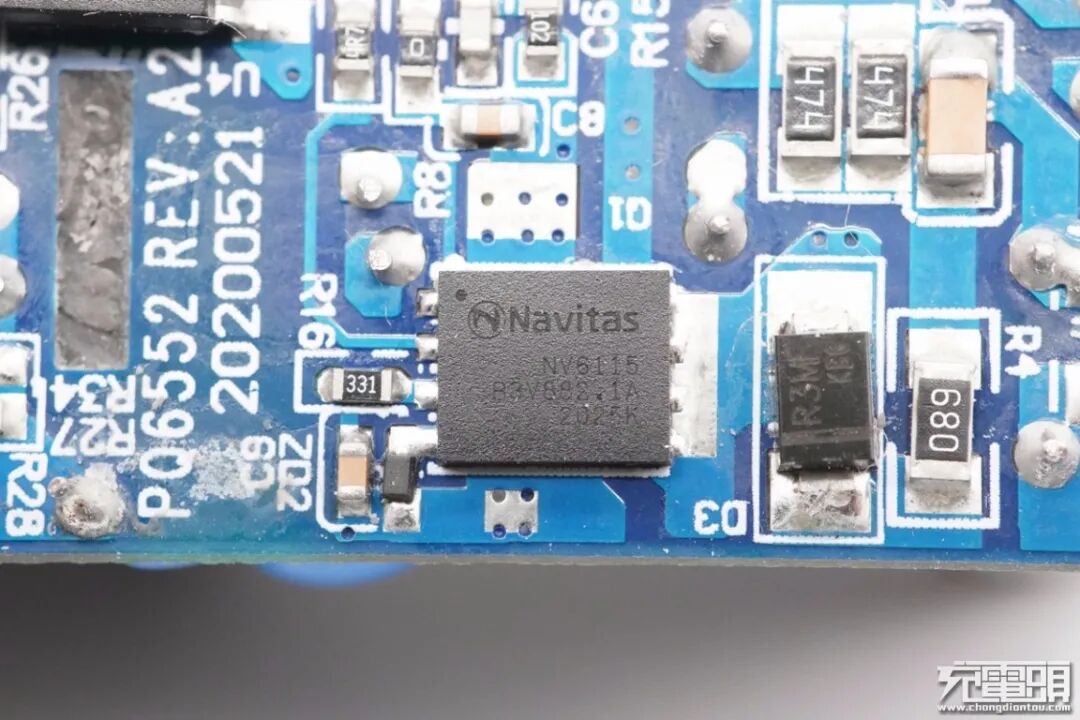

初级侧氮化镓功率芯片采用纳微NV6115，这是充电器的核心元器件。NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。
充电头网拆解了解到，采用纳微半导体NV6115的还有努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、贝尔金68W双C口GaN充电器、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器等产品。

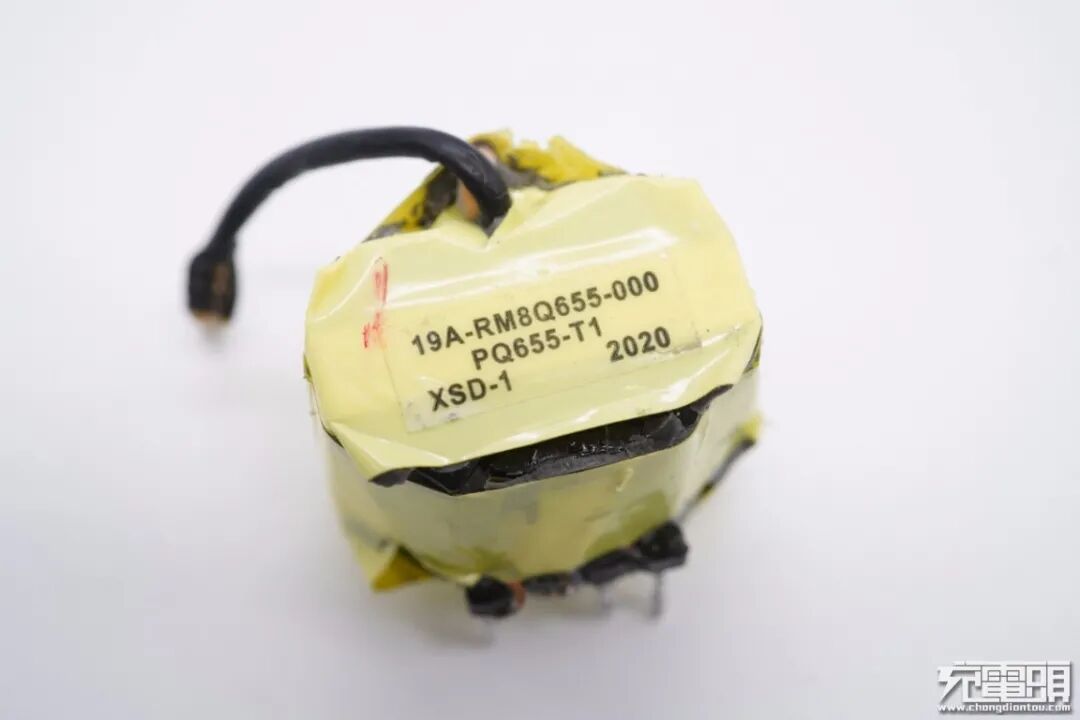

高频变压器使用绝缘胶带包裹绝缘，RM8磁芯，顶部贴有信息标签。

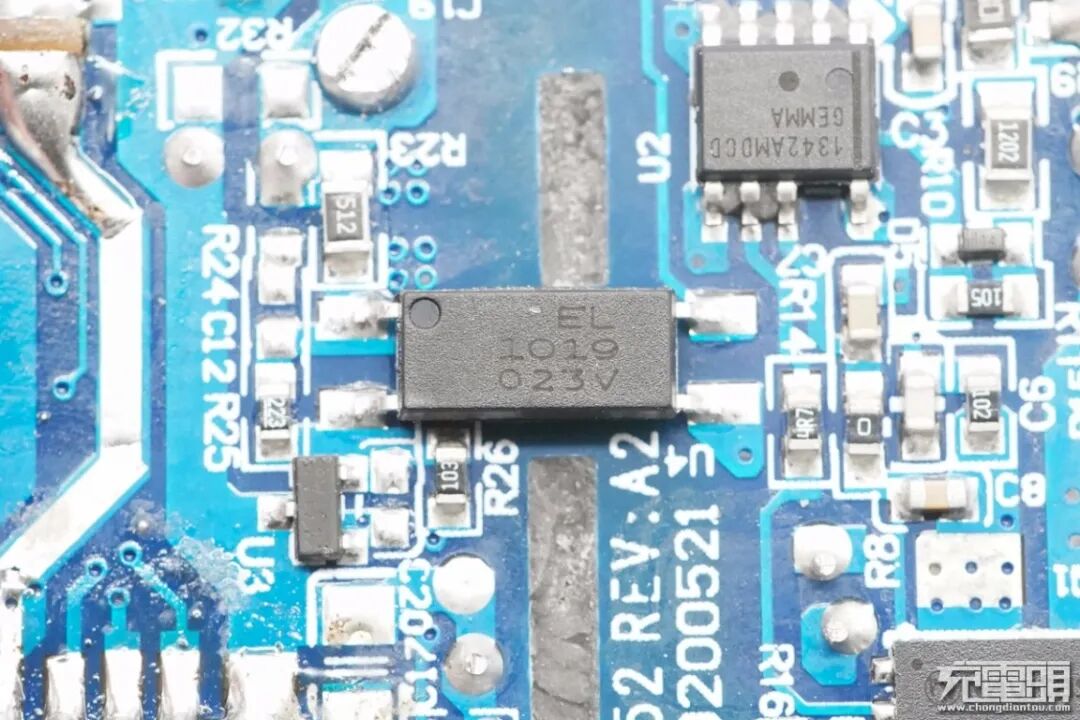

亿光 EL1019光耦，用于初级次级通信，反馈输出电压。
PCB板另一侧一览，在变压器和二次降压电路板之间是两颗Y电容。

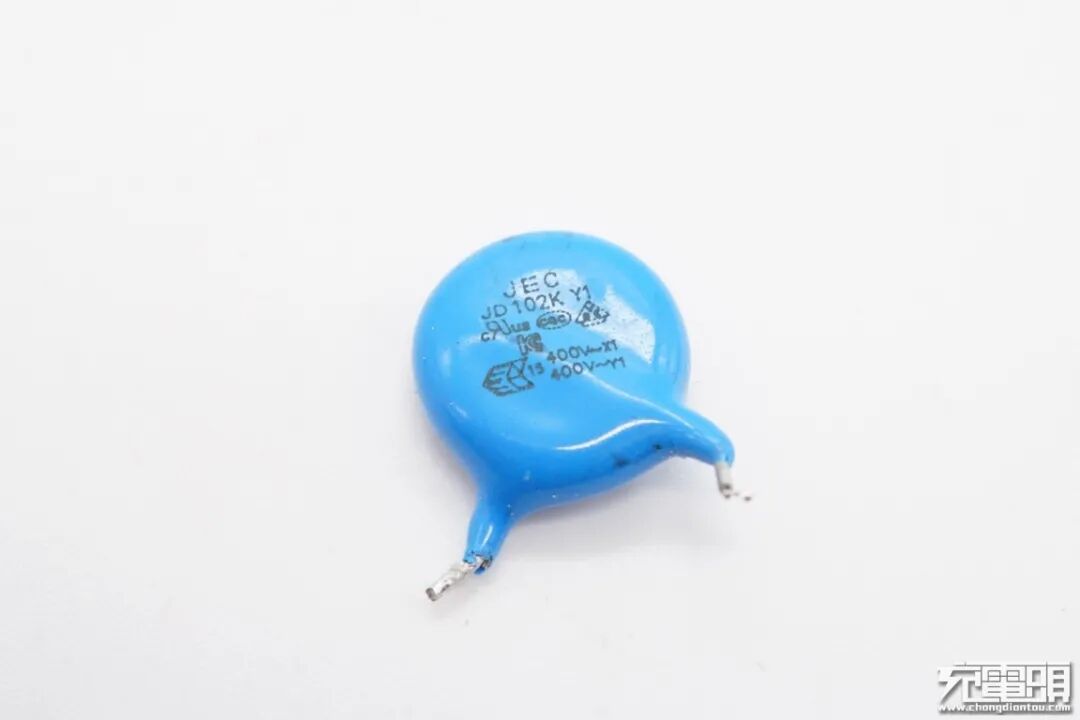

两颗蓝色Y电容均来自JEC智旭电子，用于输出抗干扰。
另一颗特写。

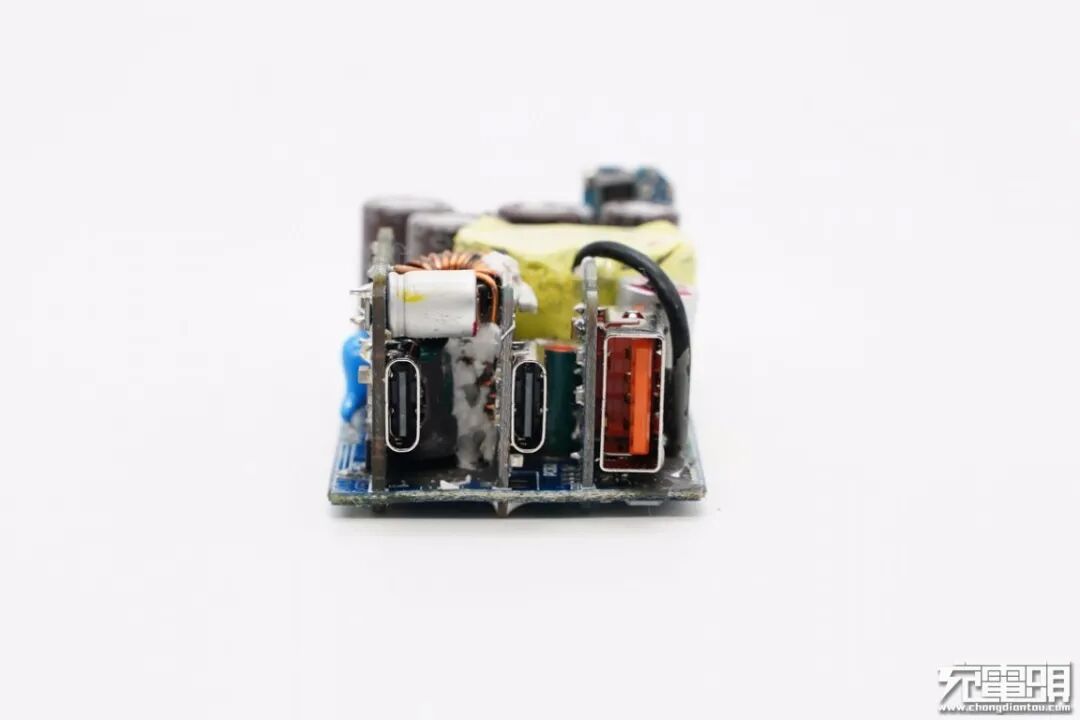

输出端一览，三个接口母座均焊接在小PCB板上，其中USB-C1母座所在小板为二次降压电路板。
将三块小板拆掉，USB-A母座下面是次级同步整流MOS。

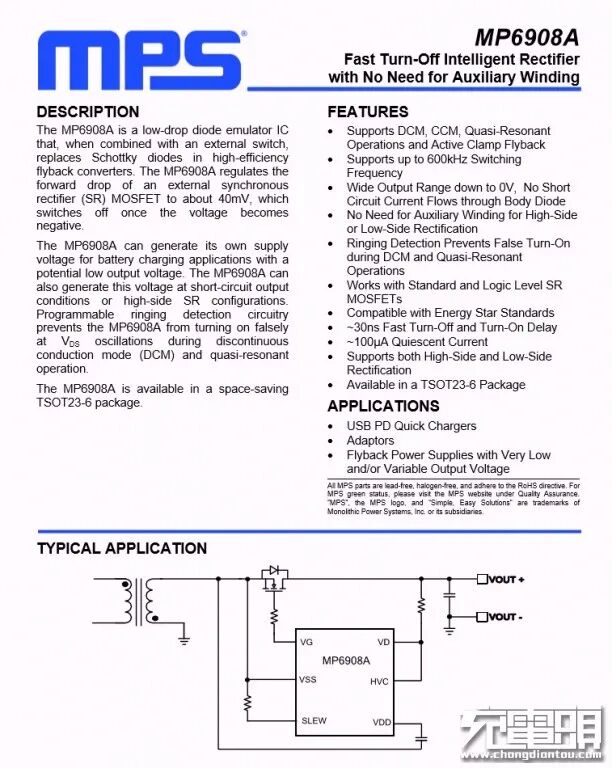

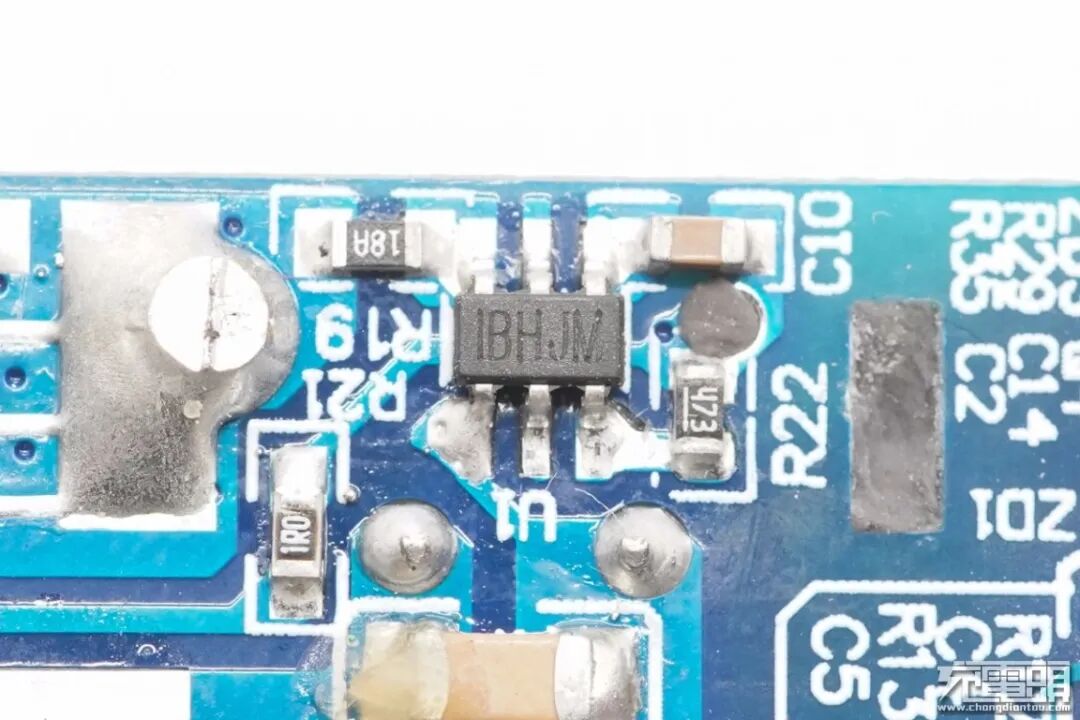

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

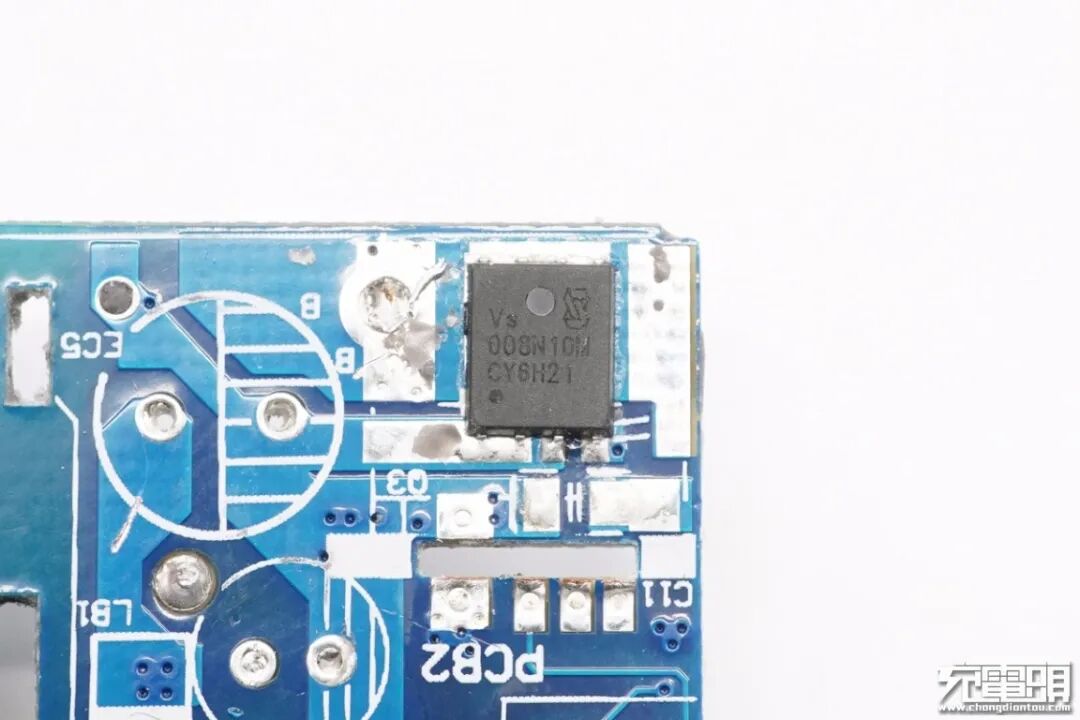

次级同步整流MOS来自威兆半导体，VSP008N10MSC，支持逻辑电压控制，NMOS，导阻6mΩ，耐压100V。
威兆半导体 VSP008N10MSC 详细资料。

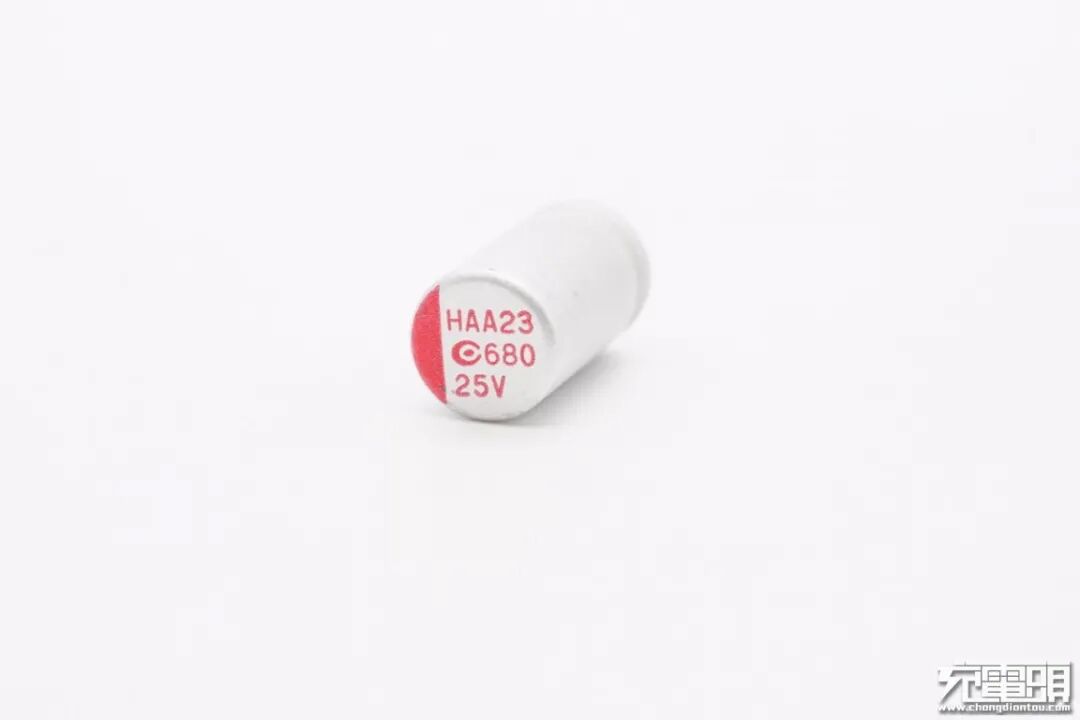

同步整流输出滤波固态电容特写，为台系知名品牌APAQ钰邦 ，规格为680μF 25V。钰邦电容品质极佳，性能稳定，寿命长，性价比极高。

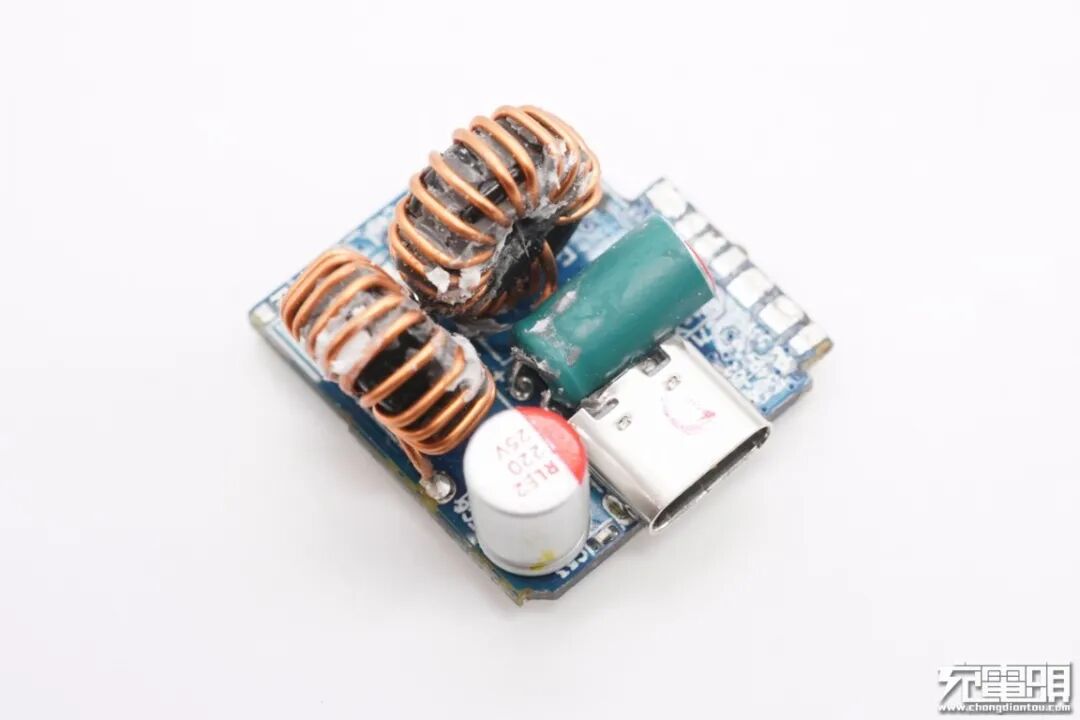

二次降压电路板正面设有两颗降压磁环电感和两颗固态电容。

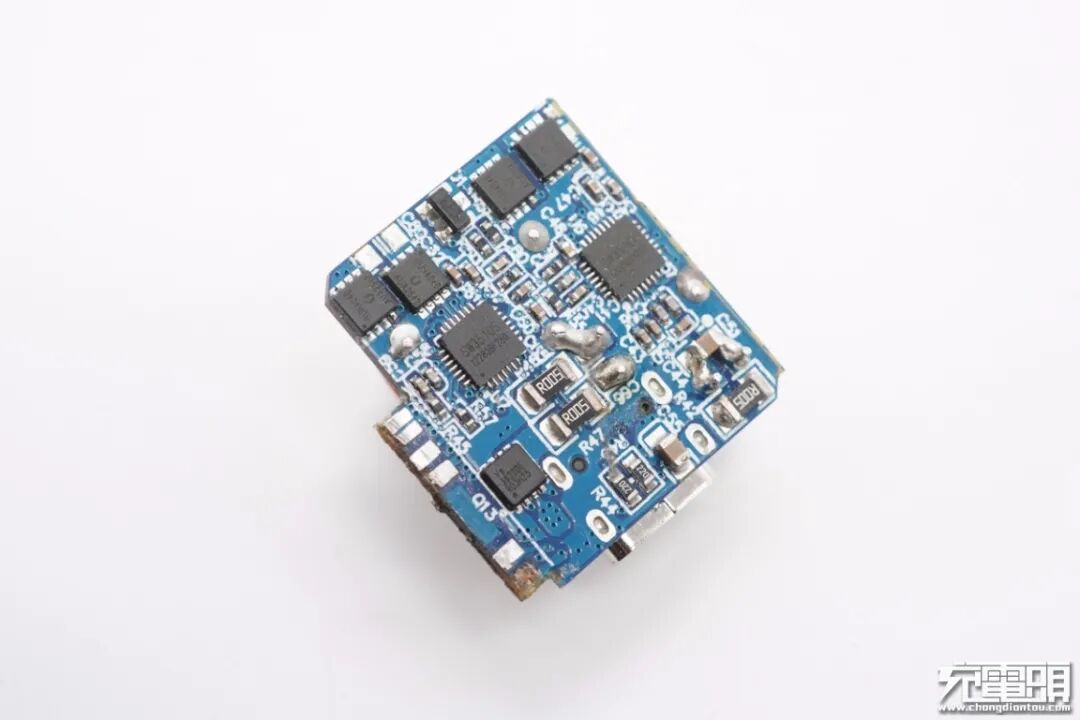

背面设有两路独立降压电路，其中USB-C1单独一路，USB-C2和USB-A一路。

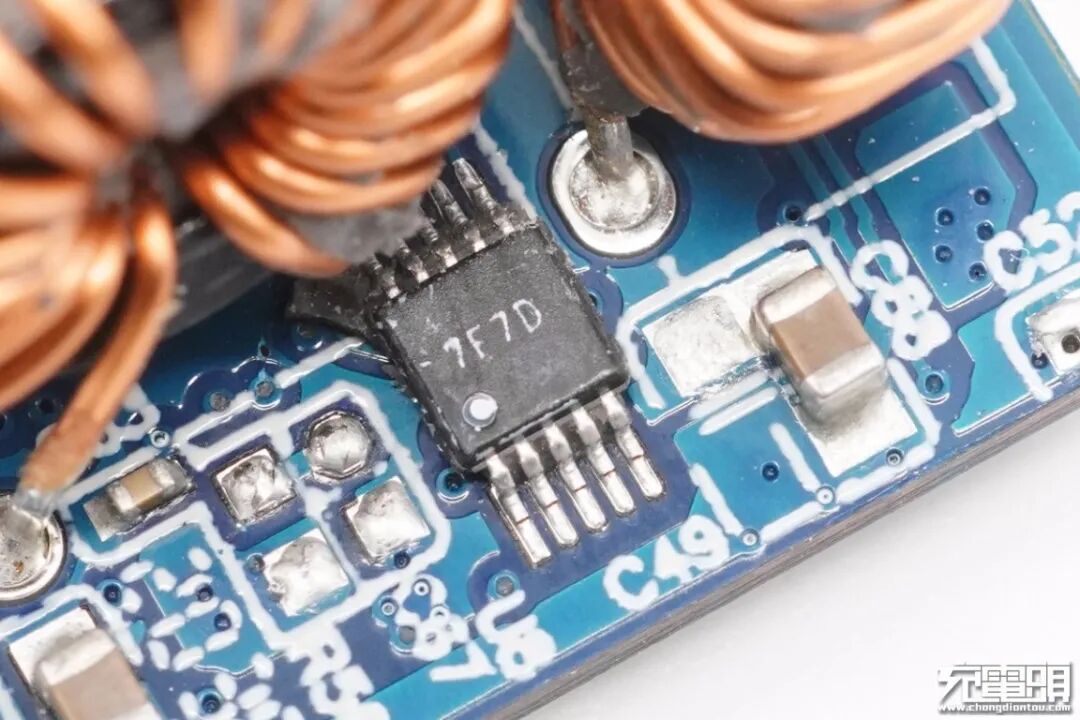

丝印7F7D的IC，用于双路输出功率智能调节。通过充电头网实测发现，两个USB-C接口性能完全一致支持功率盲插，任意单一插入都能获得65W满载输出，就是由图中这颗MCU对两个USB-C口进行了智能协调。

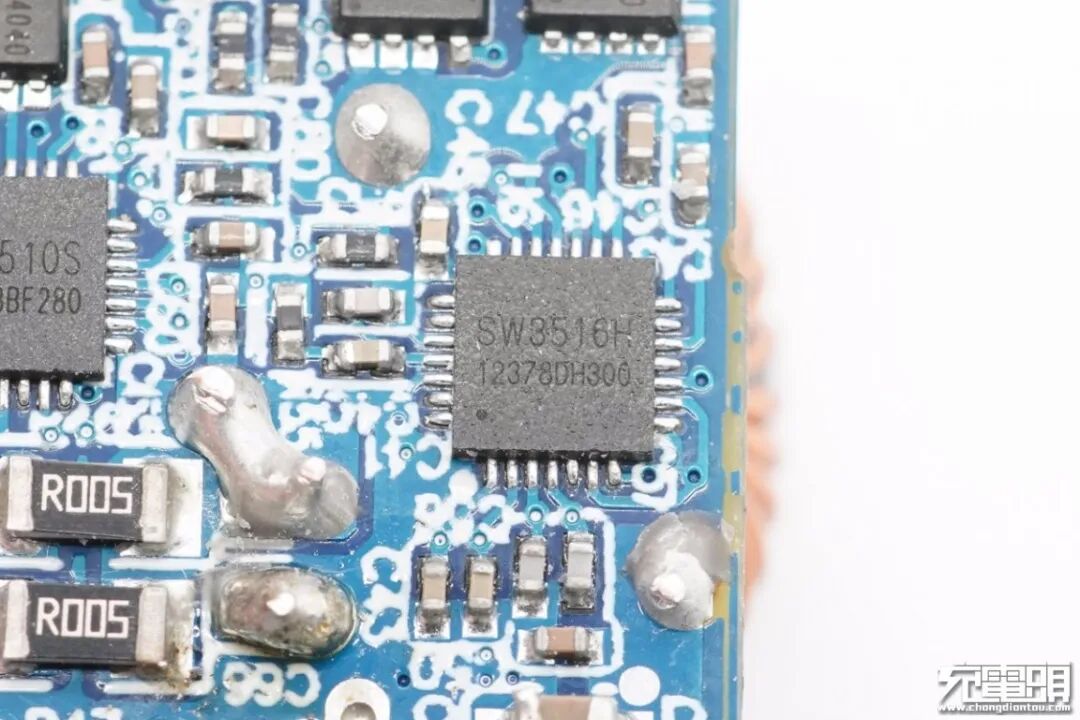

USB-C1降压电路主控芯片采用的是智融SW3516H，用于降压控制和协议识别。

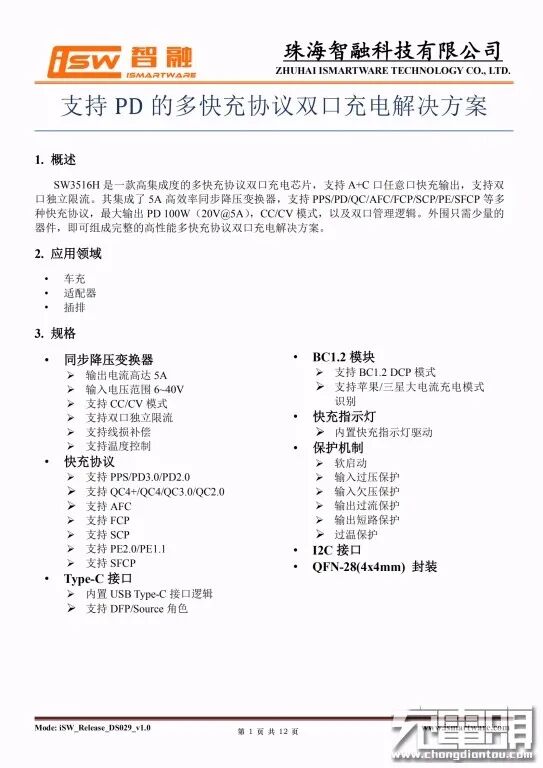

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV 模式，以及双口管理逻辑。外围只需少量的 器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

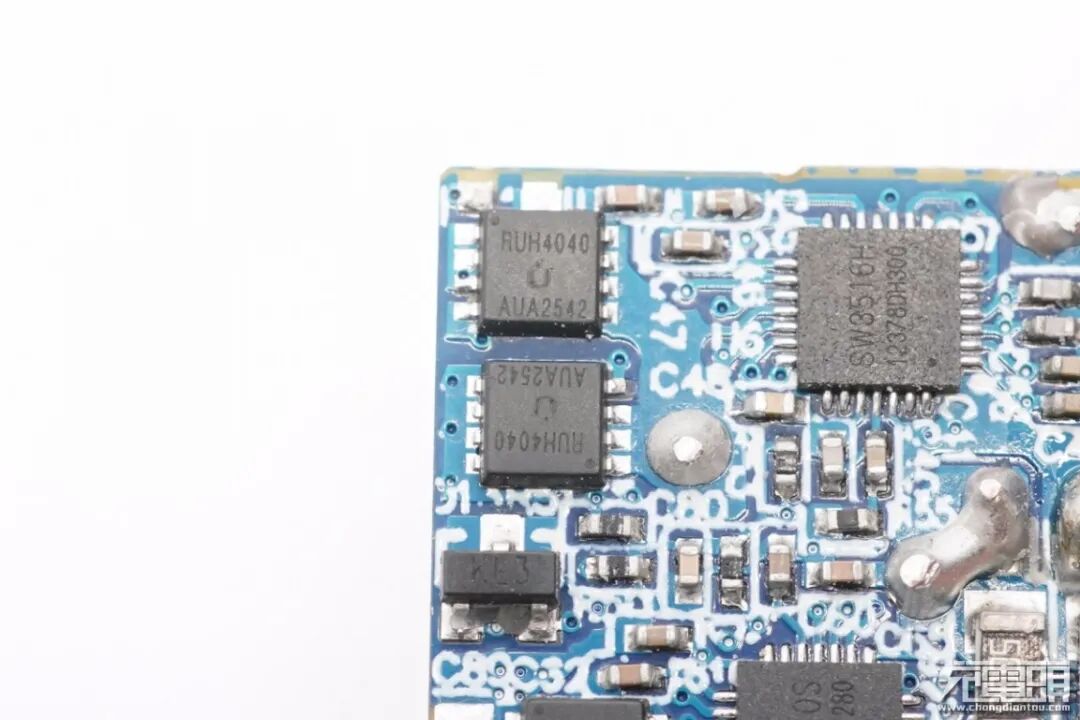

外挂两颗MOS管来自锐骏半导体，型号为RUH4040M2，NMOS，耐压40V，用于为USB-C1口输出同步整流降压。
锐骏RUH4040M2详细资料。

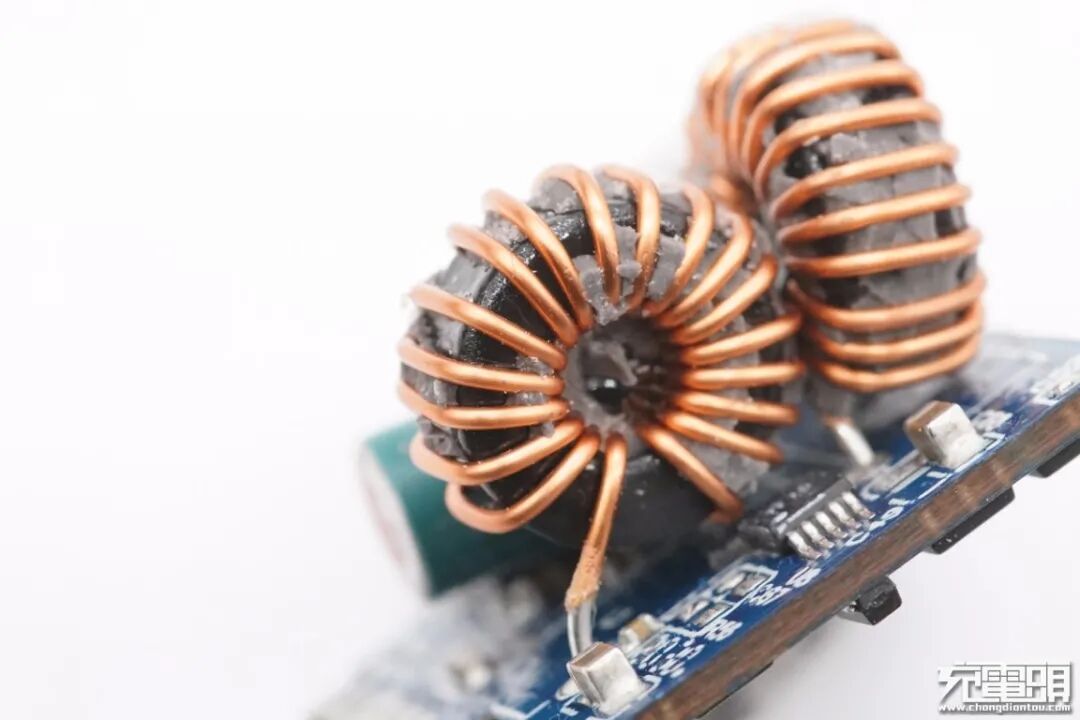

磁环降压电感特写，配合智融SW3516H进行降压。

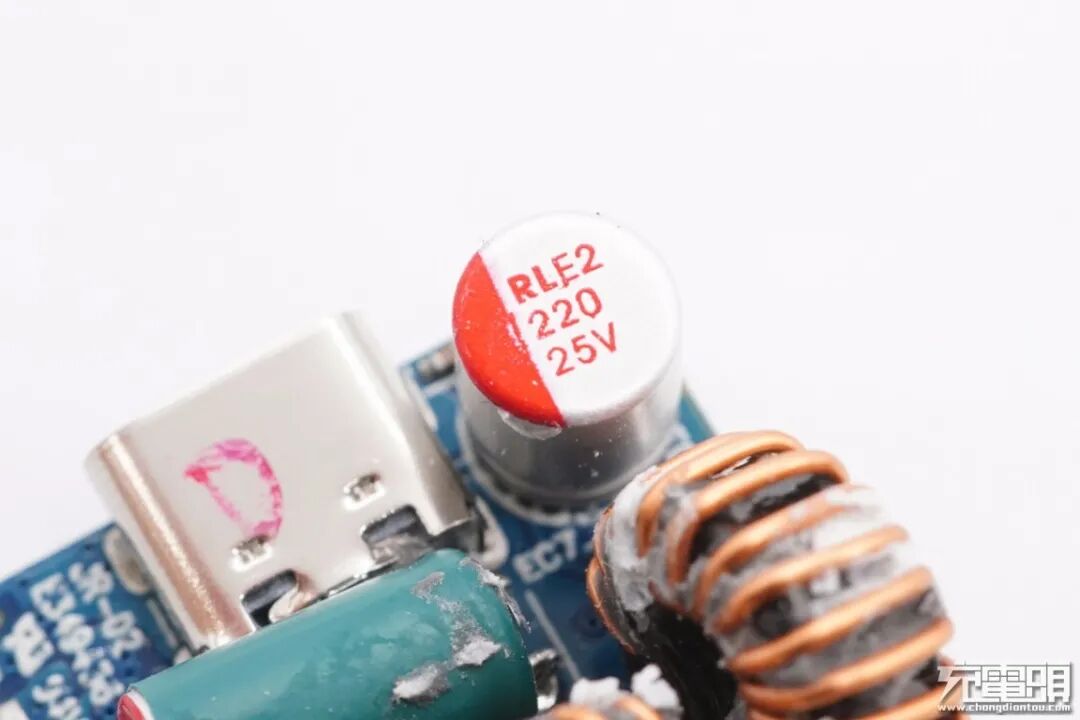

固态电容特写，规格为25V 220μF，用于USB-C1口降压输出滤波。
USB-C1母座特写，过孔焊接，黑色胶芯不露铜。

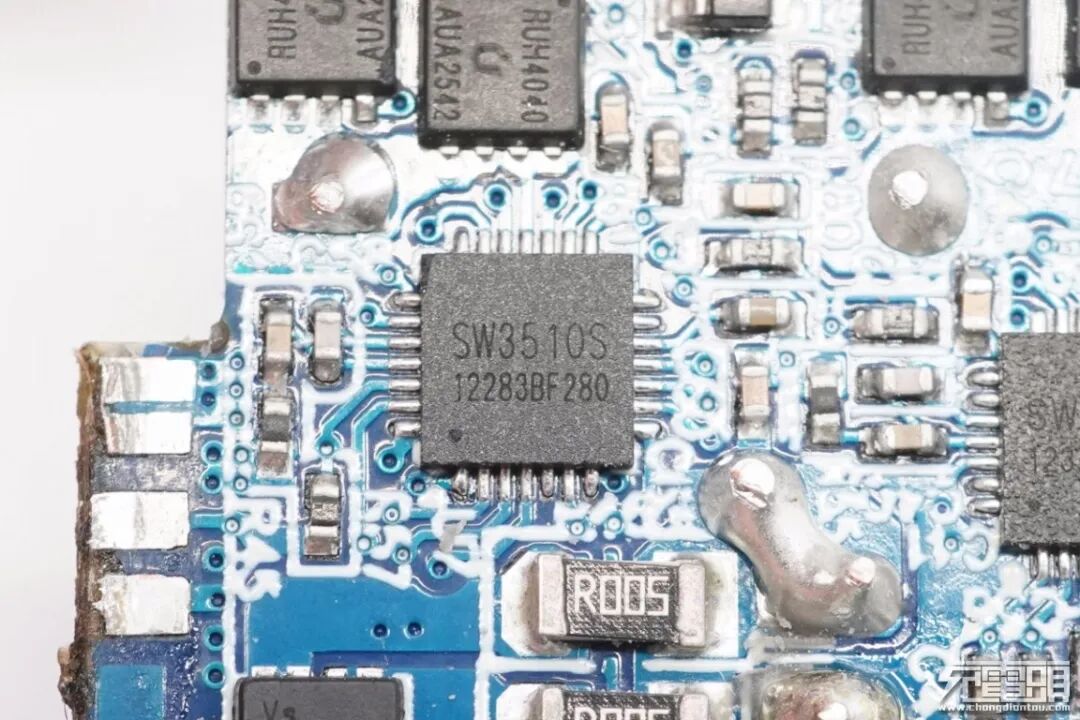

另外1A1C电路主控芯片采用珠海智融SW3510双输出同步整流降压芯片。智融SW3510是一颗内置有USB-C口识别及多种快充功能的高集成度双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

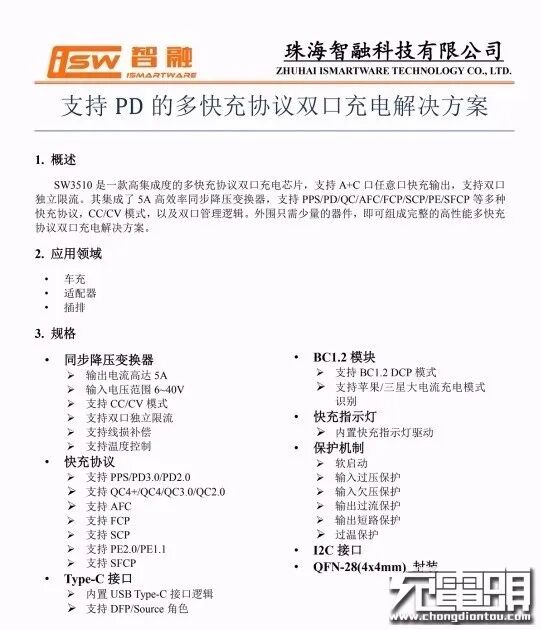

智融SW3510详细资料信息。
充电头网了解到，采用智融SW3510的还有绿联65W 3C1A氮化镓快充充电器、征拓65W氮化镓充电器、绿联2A2C 48W智能充电器、倍思45W USB PD快充充电器、倍思60W 2A1C USB PD快充充电器、摩米士65W 2C1A氮化镓快充充电器、倍思30W USB PD双口充电器、ROCK洛克30W QC4+双口车载充电器等多款产品。
此外同样外挂两颗锐骏RUH4040M2，主要负责为USB-C2接口和USB-A接口输出同步整流降压。
威兆 VS3622DE 双NMOS，耐压30V，这里作为USB-C2和USB-A口的输出VBUS开关管，右上方是两颗电流检测电阻，用于USB-C和USB-A口过流检测。

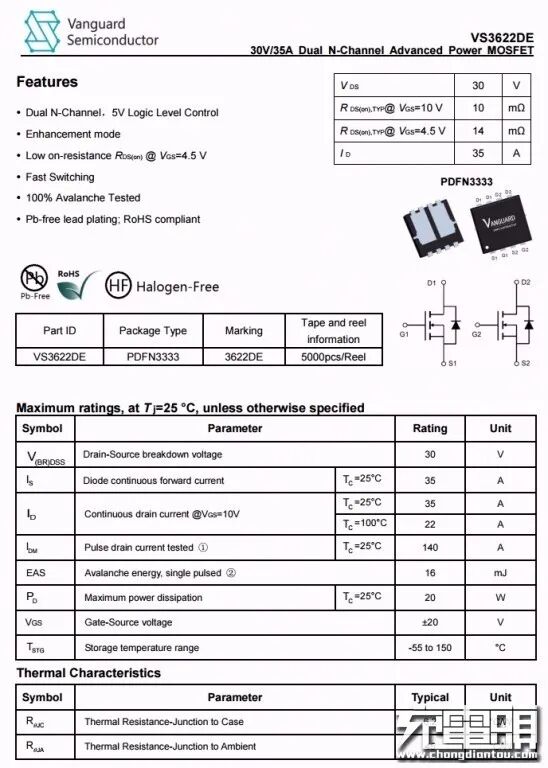

威兆 VS3622DE 资料信息。
充电头网了解到，威兆MOS还被WIZ 96W USB PD快充超级充电站、毕亚兹2C1A 65W氮化镓充电器、华为20W电荷泵快充充电器、vivo 33W FlashCharge2.0快充充电器、小米原装30W快充充电器、紫米65W USB PD迷你充电器等数十款电源产品采用。

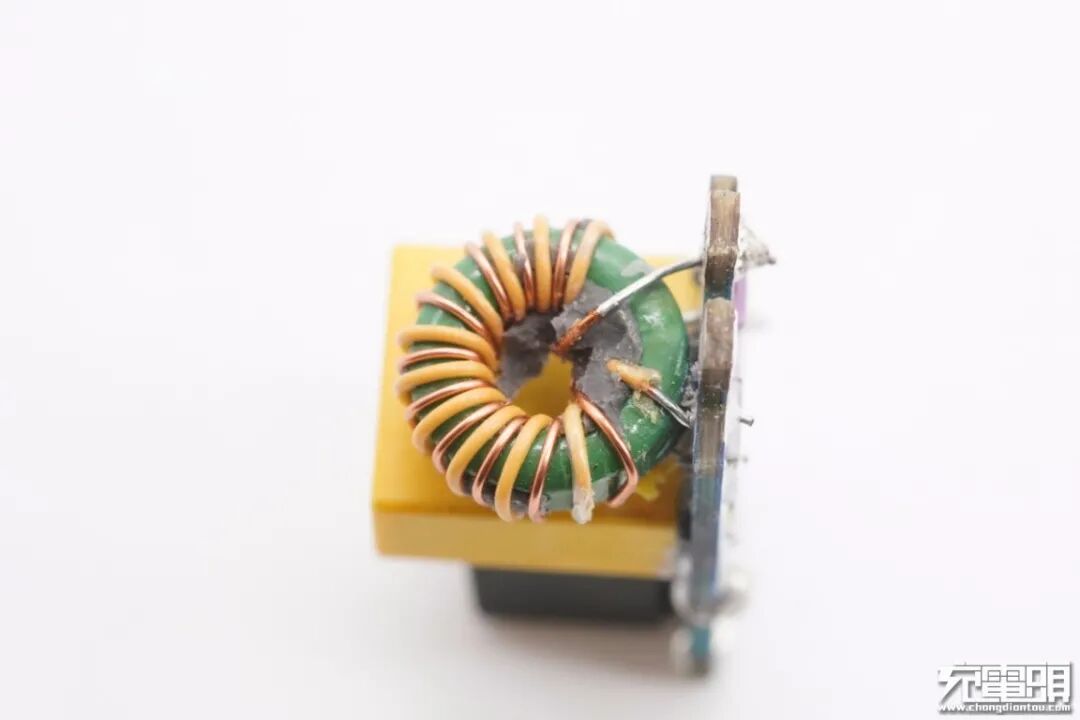

另一颗降压磁环电感特写。

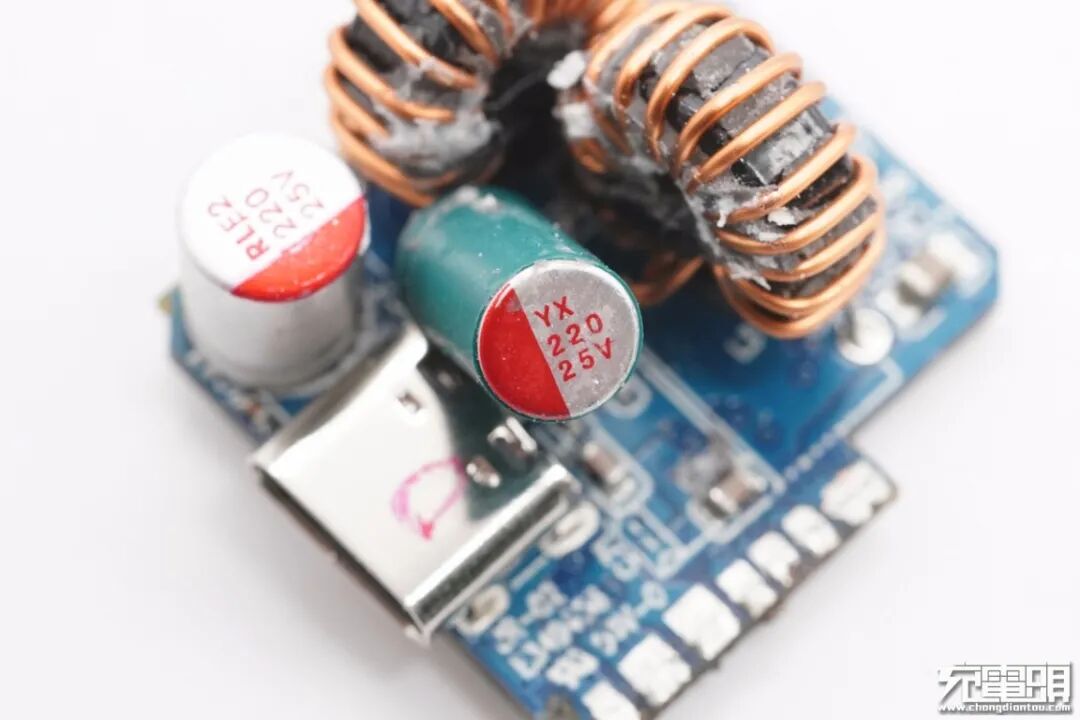

云星电子有限公司的“YX”牌固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有REMAX 1A1C 65W氮化镓充电器、征拓2C1A 65W氮化镓充电器、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。

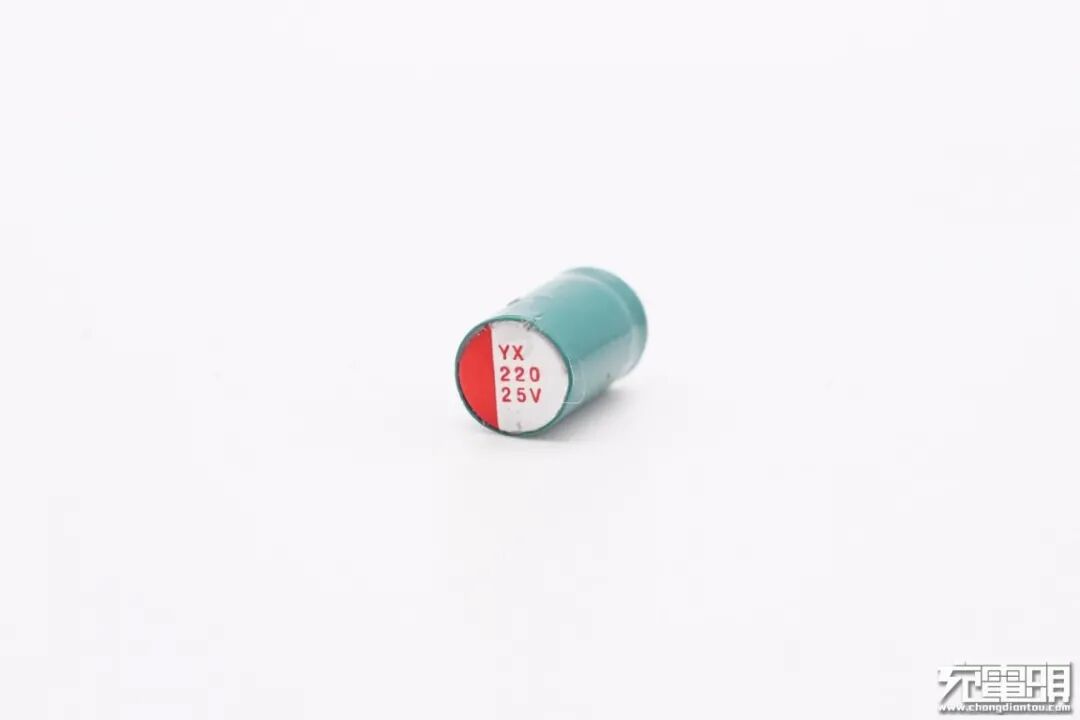

另一颗云星固态电容同样外套绝缘管加强绝缘，规格为25V 220μF，这里用于USB-A口降压输出滤波。

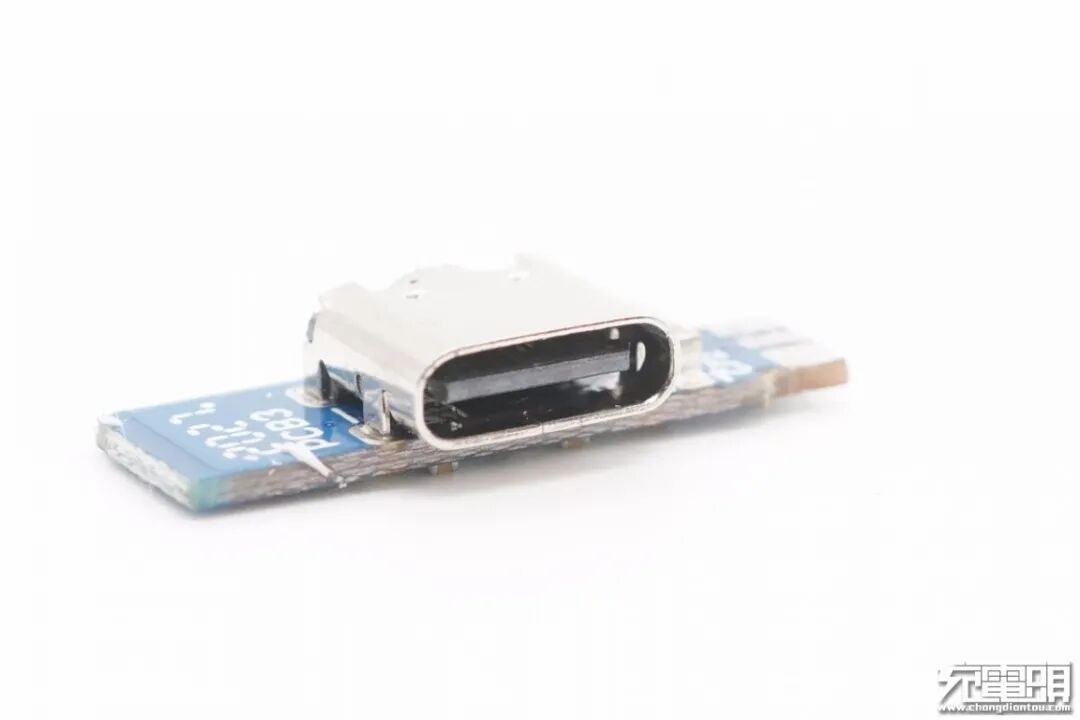

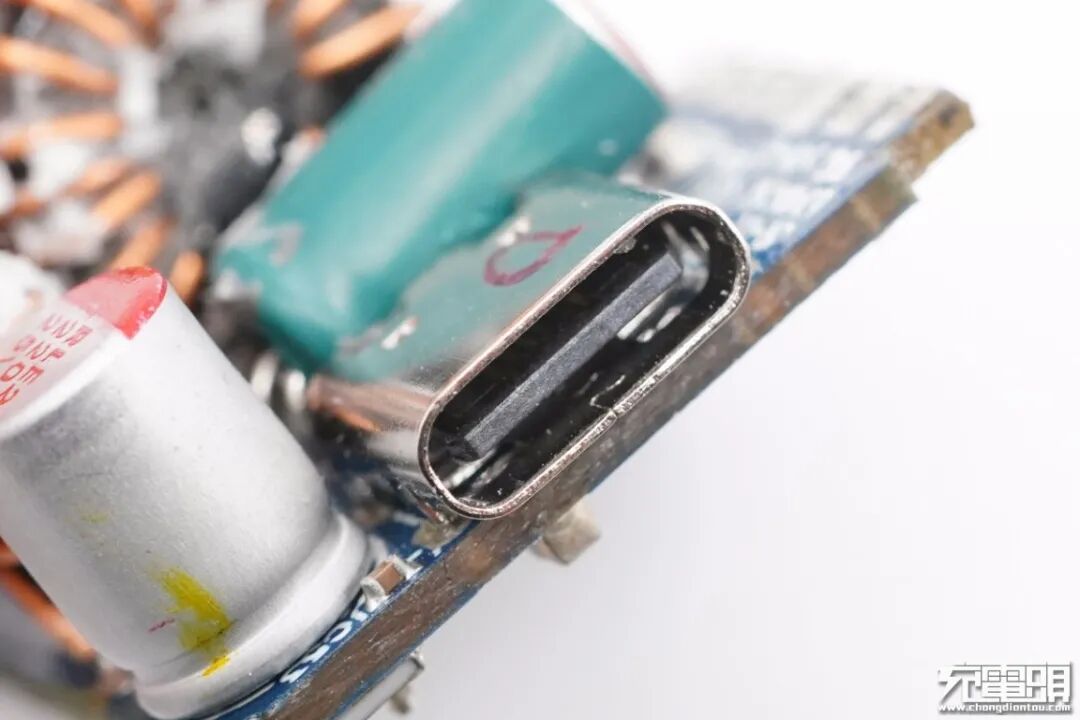

USB-C2母座特写。

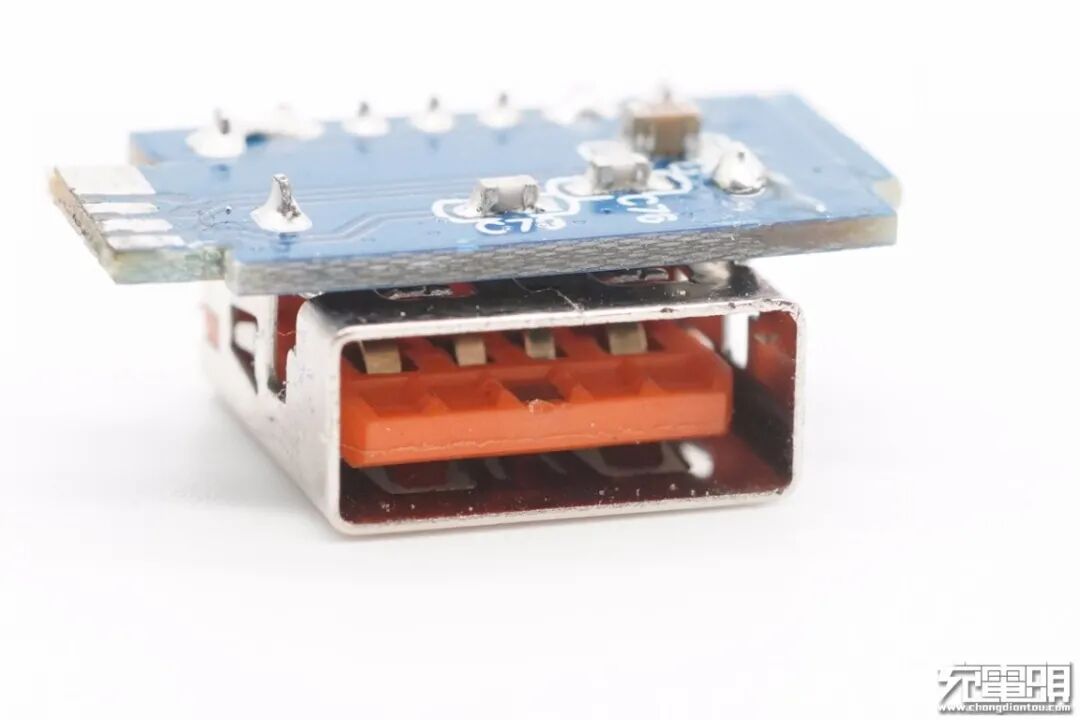

USB-A母座特写，母座全部过孔焊接，稳定牢固。

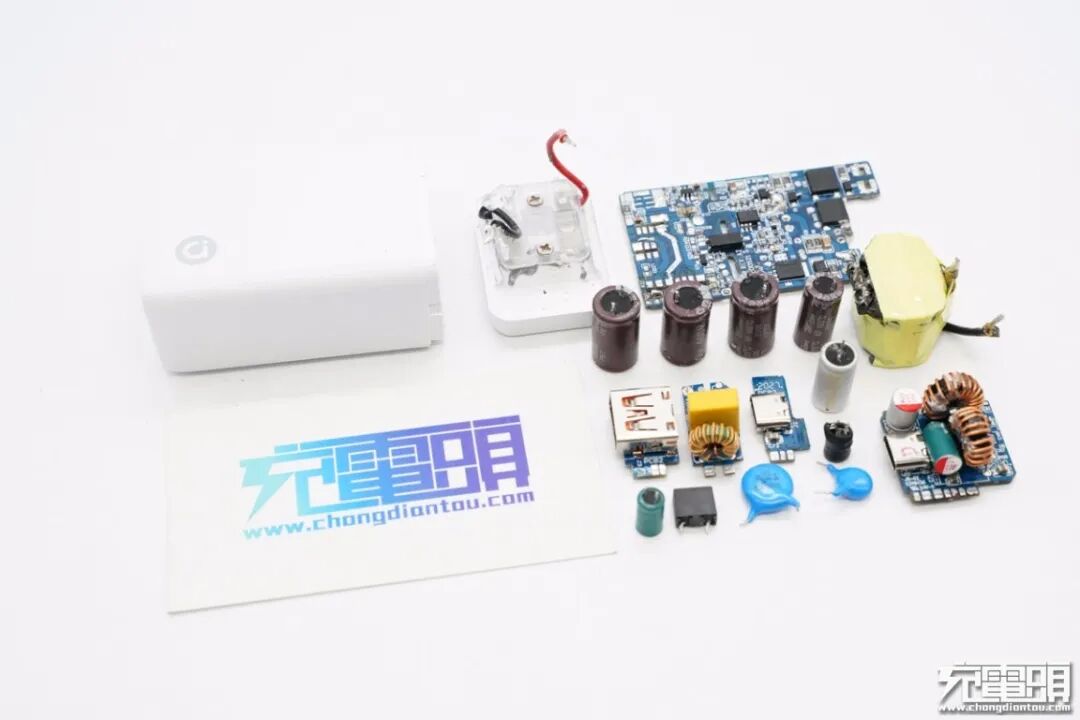

全部拆解完毕，来张全家福。
充电头网拆解总结
adol这款2C1A 65W氮化镓充电器采用长条柱体造型设计，机身壳哑光处理，输入端配备可折叠插脚，携带方便。充电器支持QC、AFC、FCP、SCP、PE2.0、PD和PPS等主流快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-11V5A电压档位，整体兼容性很好。居家外带使用方便，同时又能满足手机、平板和笔记本等设备的快充需求。
充电头网通过拆解了解到，这款充电器内部电路采用开关电源和两路DC-DC降压输出架构，其中开关电源部分，由安森美NCP1342搭配纳微NV6115氮化镓功率芯片，以及MPS MP6908A搭配威兆同步整流MOS组成。USB-C1以及另外1A1C两路分别由智融SW3516和SW3510进行二次降压和协议识别控制输出。此外充电器内部前中后布局层次分明，内部浇灌式注胶提高产品稳定性和散热性能。
