拆解报告：雷柏迷你20W PD快充充电器
深圳雷柏科技股份有限公司是无线外设技术方面的专家，不过近期在快充方面发力很猛，相继推出了65W 1A1C、2C1A等热门款式氮化镓充电器。面对持续火爆的20W快充市场，近日雷柏则推出了一款20W PD快充充电器供消费者选择。
这款充电器机身小巧，同时支持PD和QC快充协议，支持9V2.22A输出，可满足iPhone 12日常快充需求。下面充电头网就对其进行详细拆解，看看内部用料做工如何。
一、雷柏20W充电器外观
包装盒采用蓝色配色，正面中心印有充电器外观图，对角印有Rapoo品牌和产品名称。

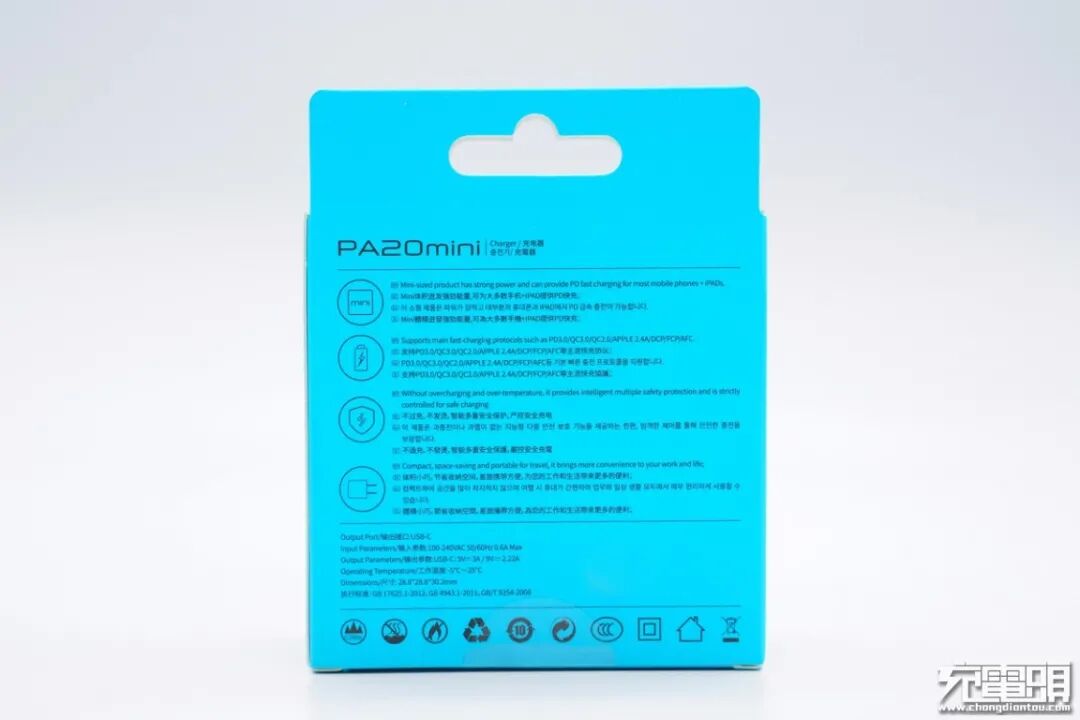

背面印有产品四大特性描述以及参数信息。

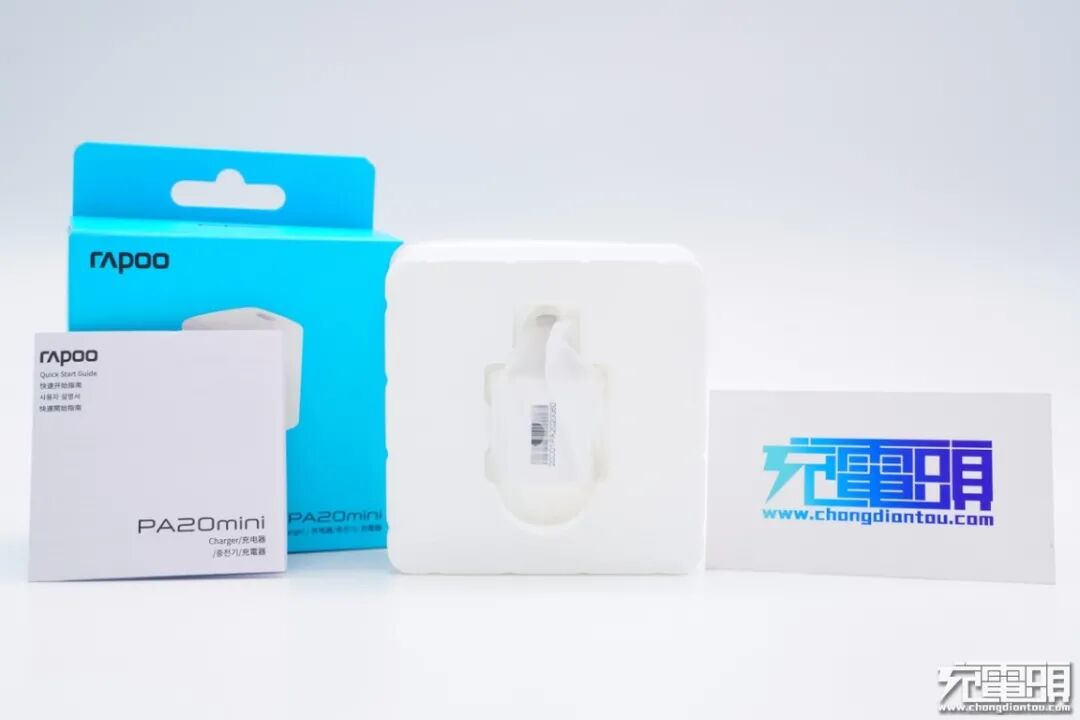

包装内含充电器和使用说明书，充电器采用塑料托盘固定保护，并外套防尘袋。

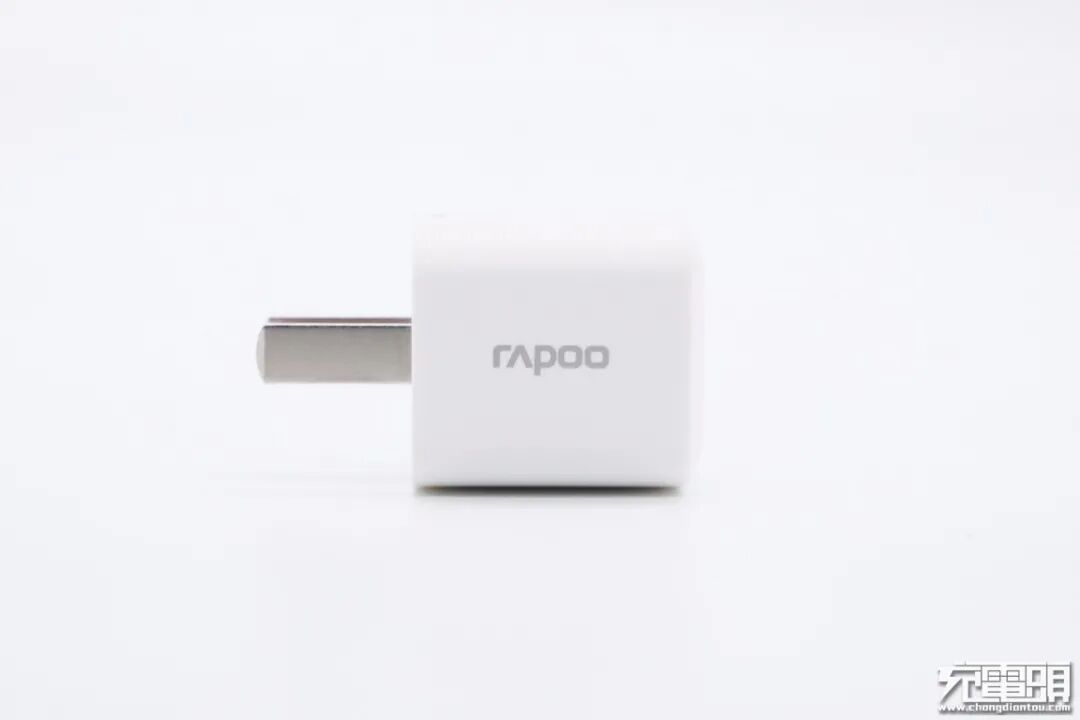

雷柏这款20W充电器机身十分小巧，采用PC阻燃材质白色外壳，表面全部哑光处理。充电器输入端配备固定式插脚，腰身上印有Rapoo品牌字样，输出顶面微凸。

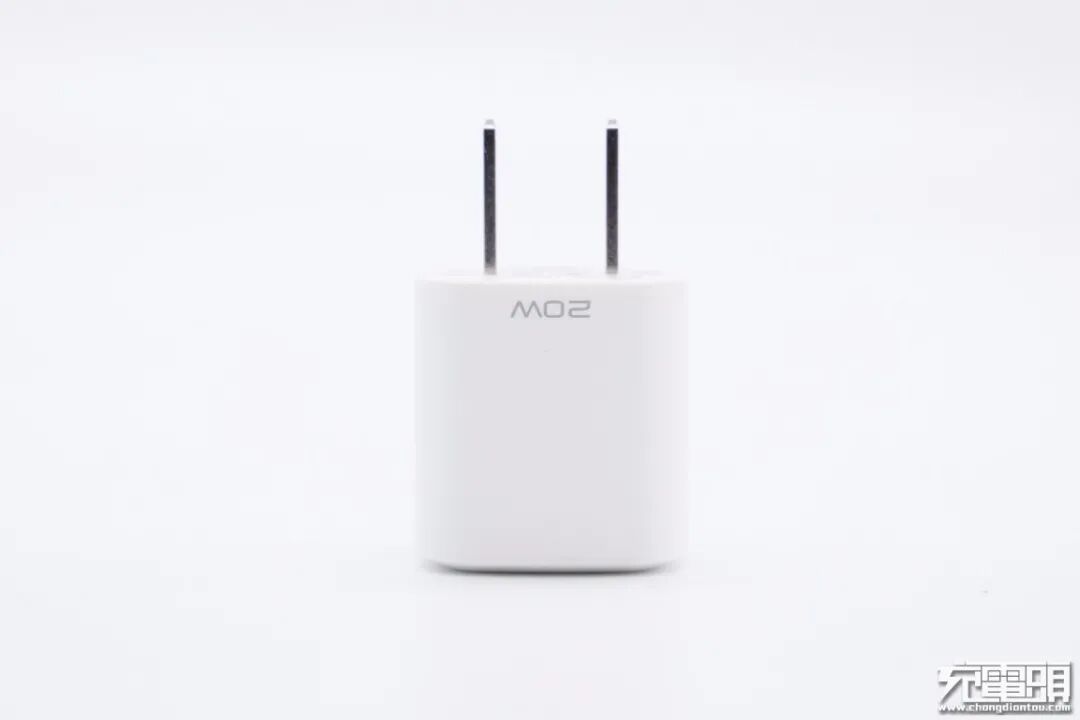

另一个侧面上印有20W字样。

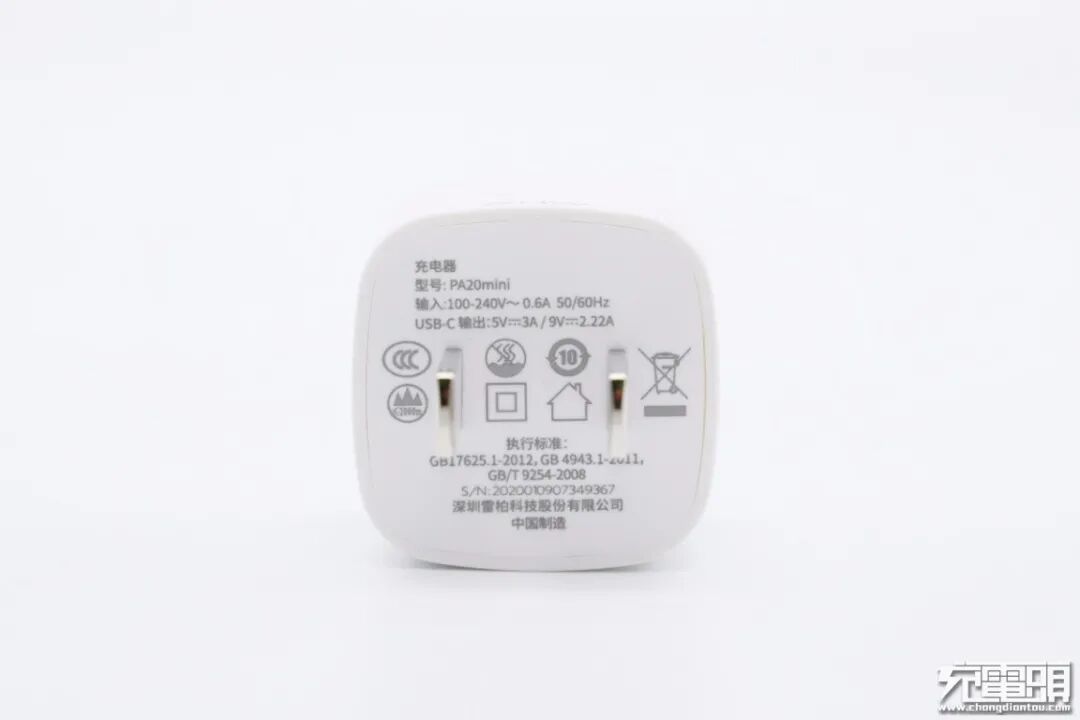

输入端外壳上标注有充电器参数信息
型号：PA20mini
输入：100-240V~50/60HZ 0.6A
输出：5V3A、9V2.22A
产品已经通过了CCC认证。

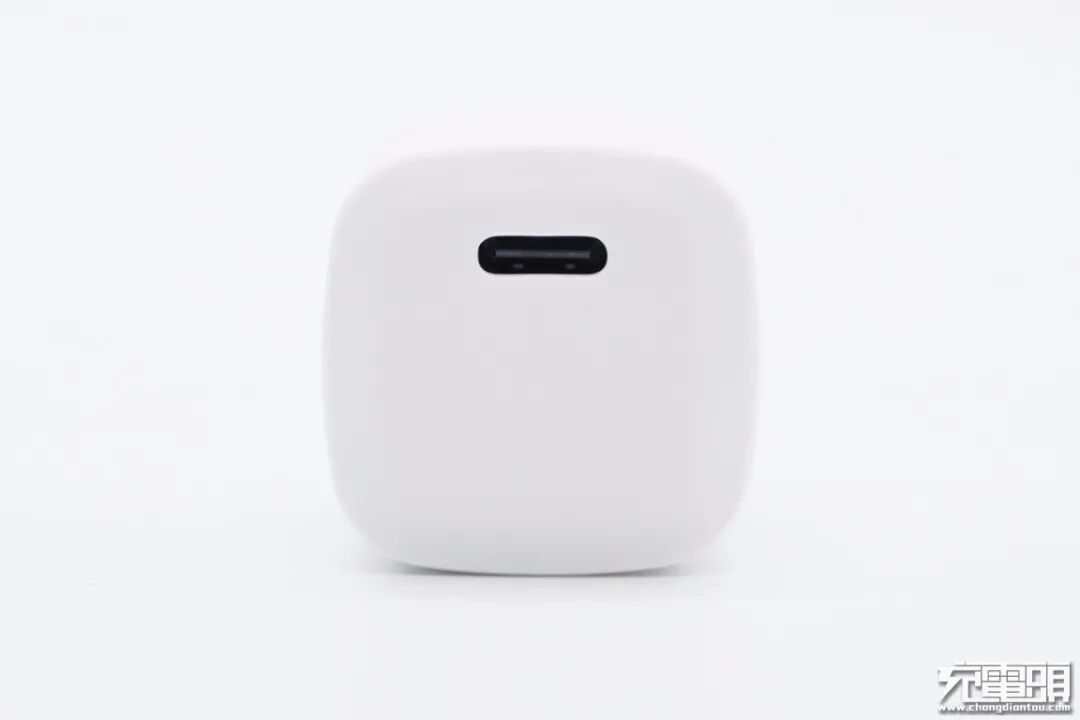

输出顶面USB-C口靠边缘设计，黑色胶芯不露铜。

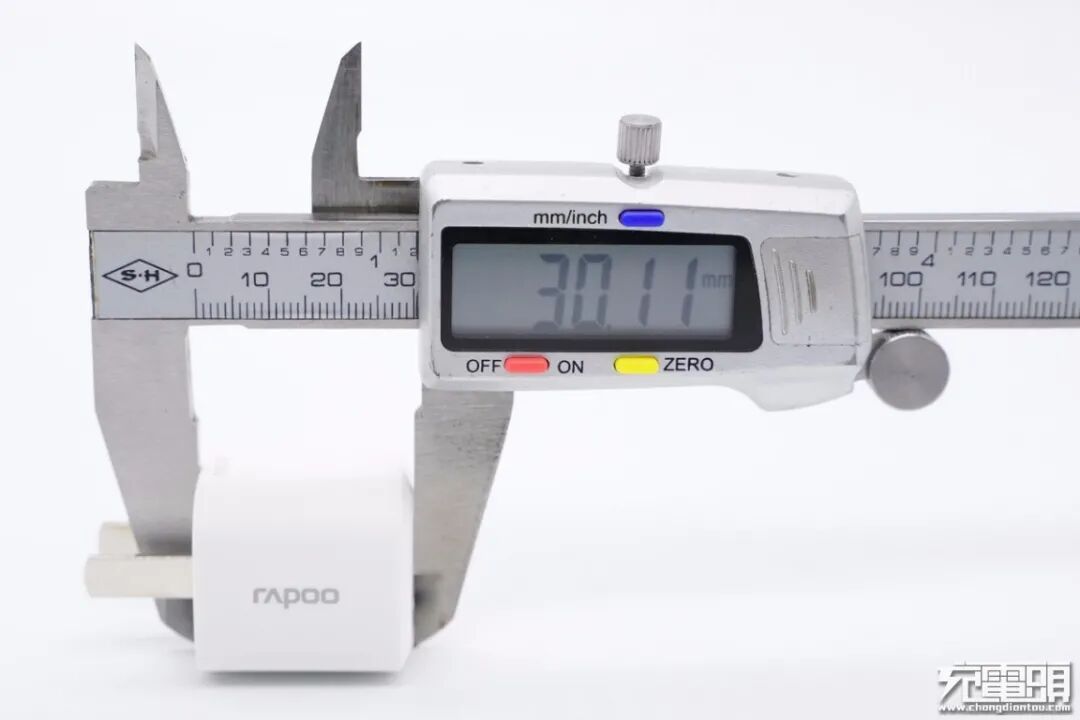

使用游标卡尺实测充电器机身长30.11mm。

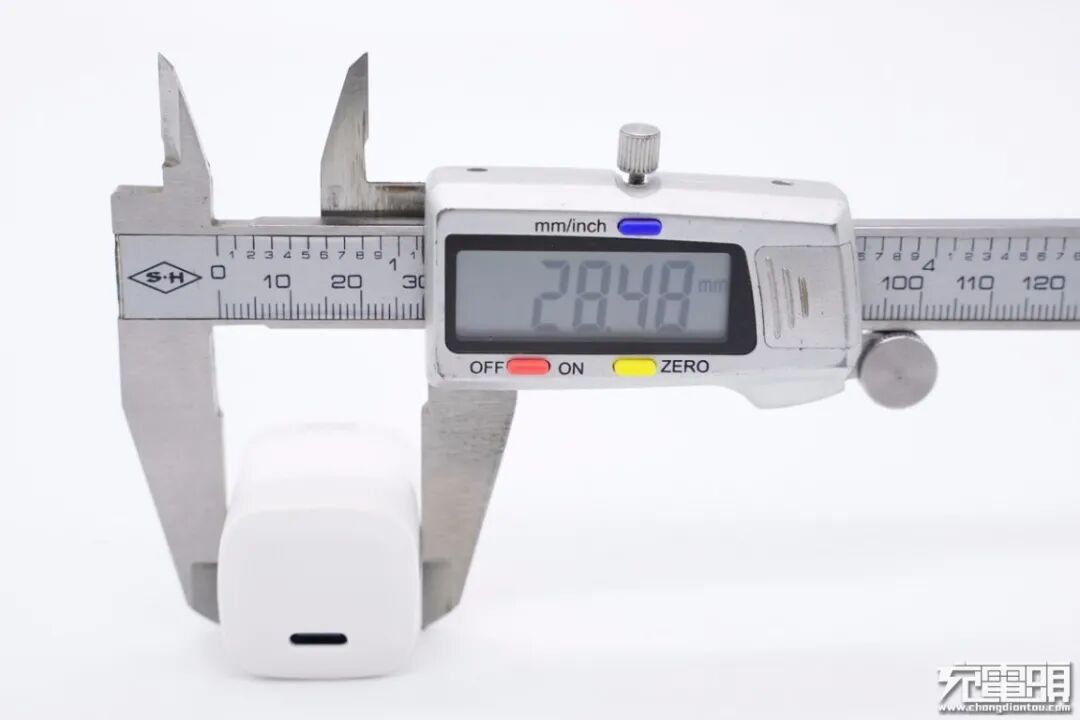

宽度为28.48mm。
厚度为28.45mm。
和苹果20W充电器直观对比，体积优势明显。
充电器横截面仅比一元硬币大一些。
拿在手上的直观感受。

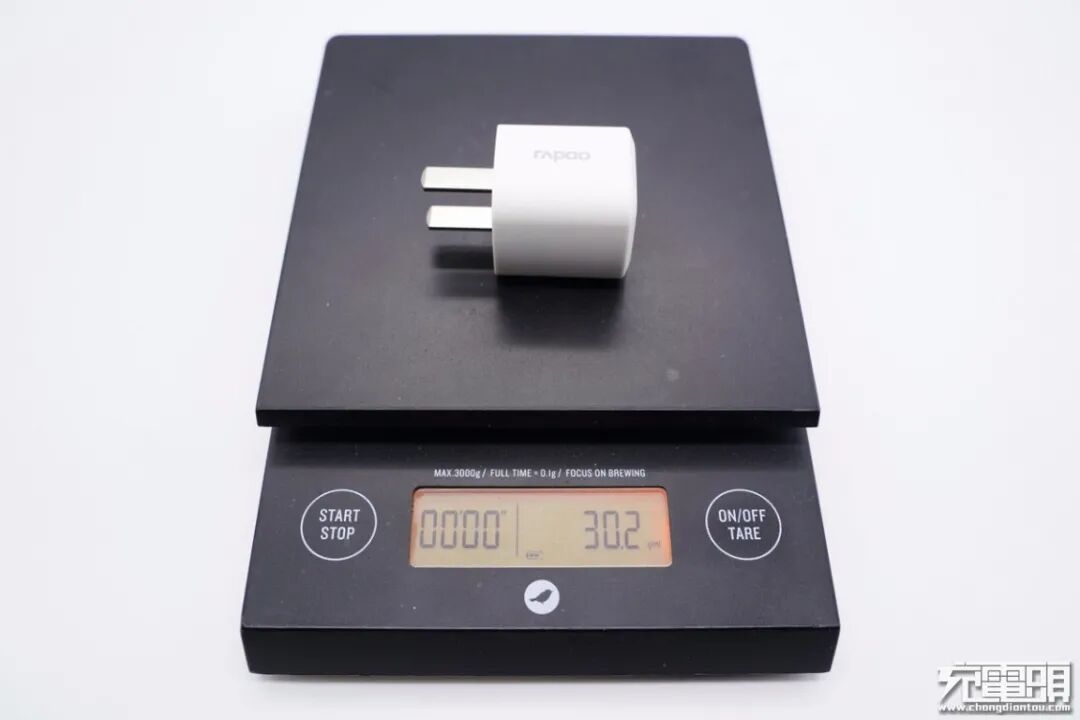

充电器净重约为30g。

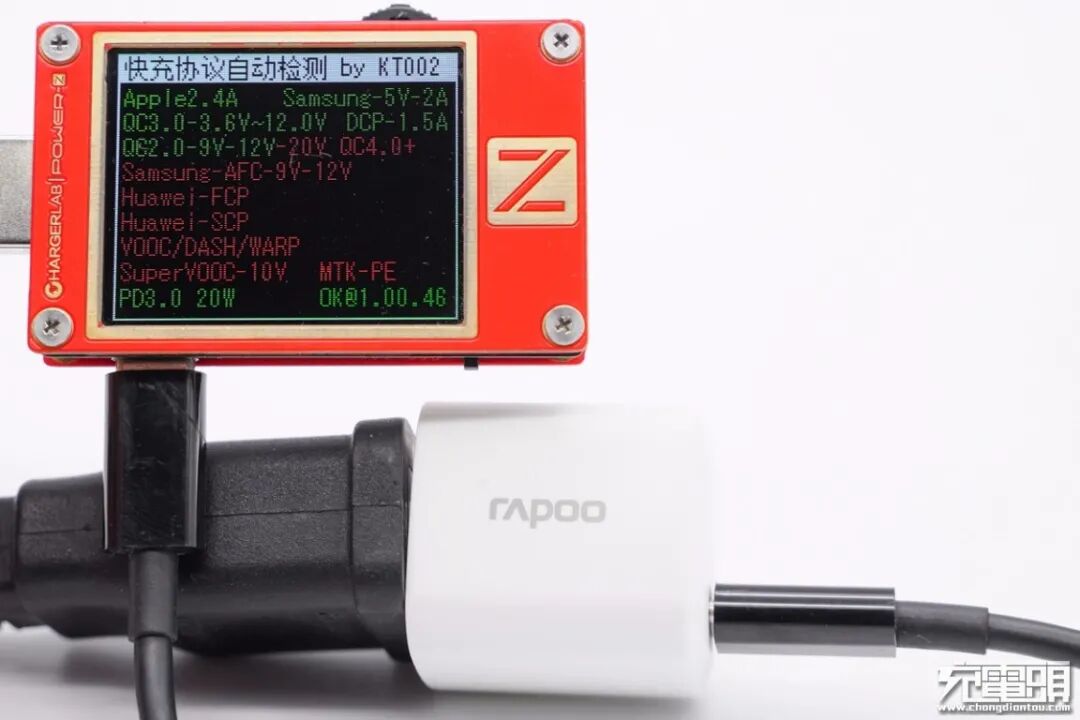

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、PD3.0快充协议。

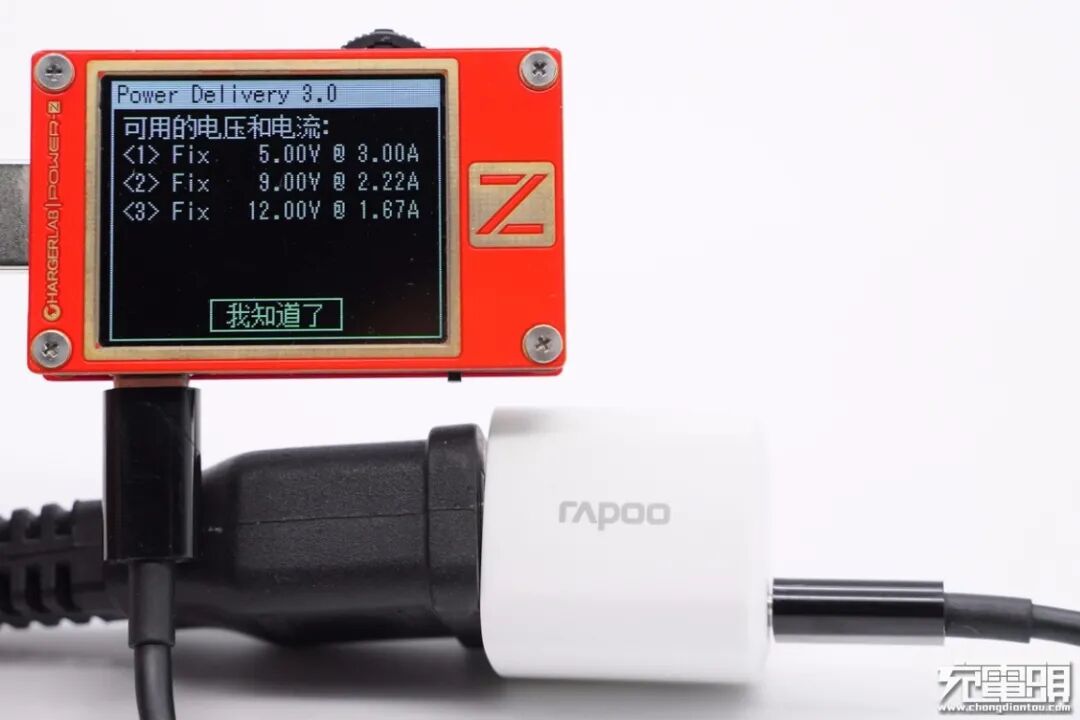

实际上，PDO报文显示USB-C口具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、雷柏20W充电器拆解

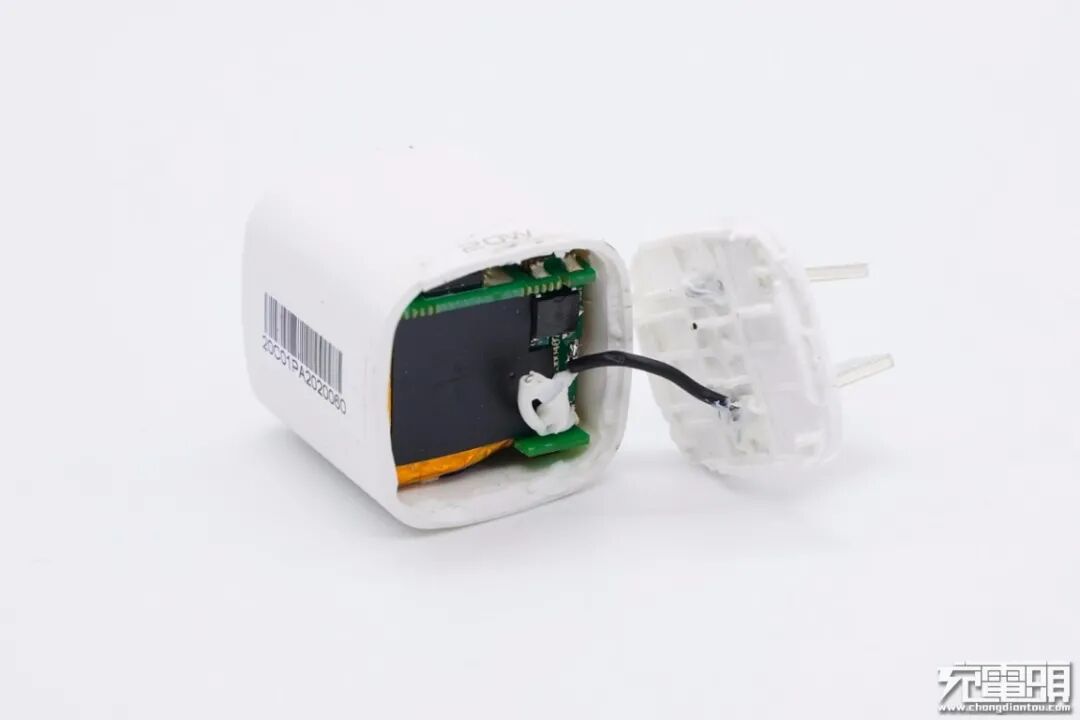

将输入端外壳拆开，黑白导线焊接连接，两端打胶处理，另外输入端设有塑料板进行绝缘隔离。

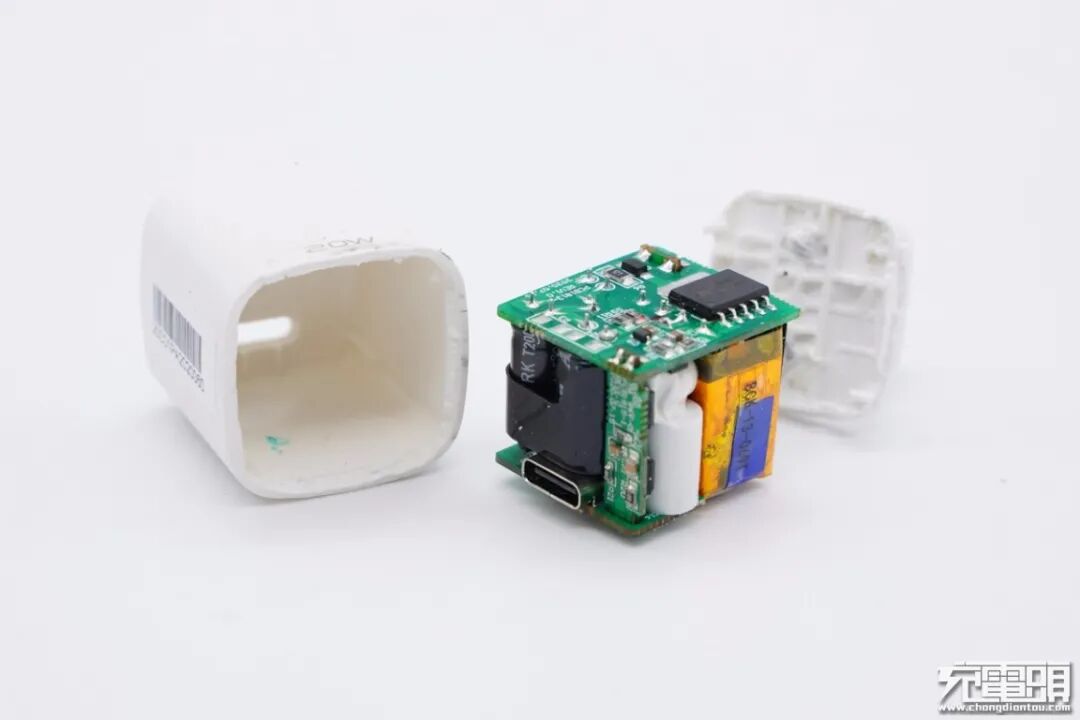

充电器采用四块PCB板组合焊接设计，其中两块连接小板采用对角位置焊接，起到支撑加固作用。

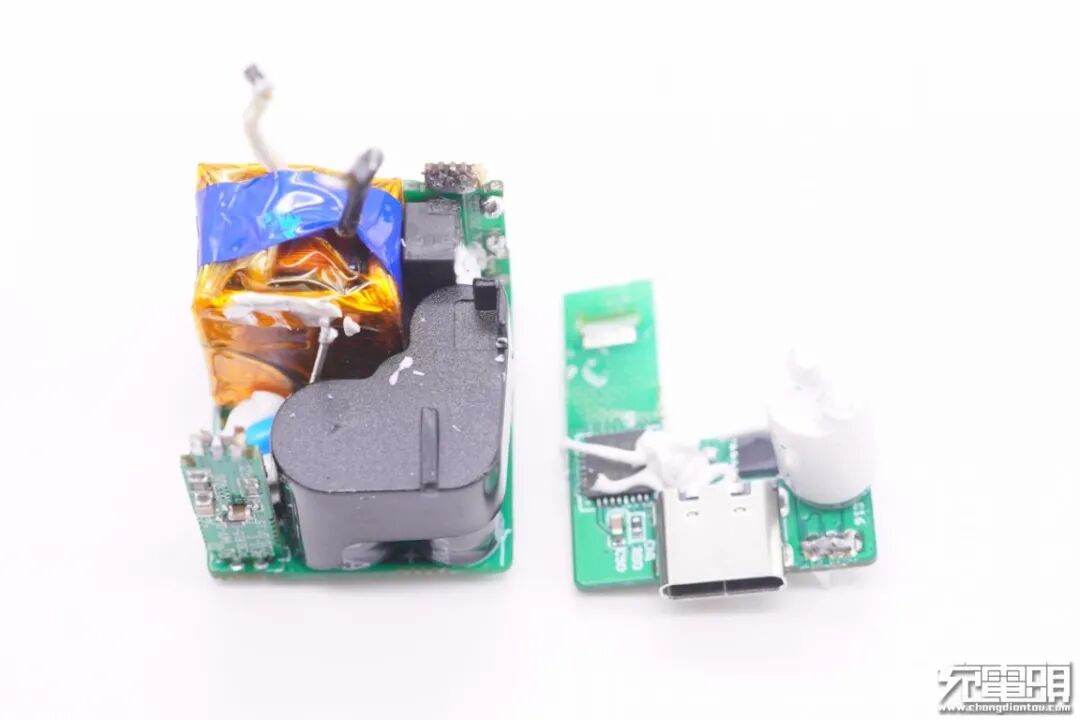

将输出端L型小板拆下，输出滤波固态电容套上白色绝缘管，输入端小板上三颗高压滤波电解电容套上黑色塑料壳绝缘，变压器也使用绝缘胶带严密包裹。
经过对充电器观察分析发现，雷柏20W PD快充充电器采用开关电源宽范围输出，再由PD协议芯片通过光耦控制输出电压的架构。下面就由输入端开始为大家一一介绍这款产品的用料。

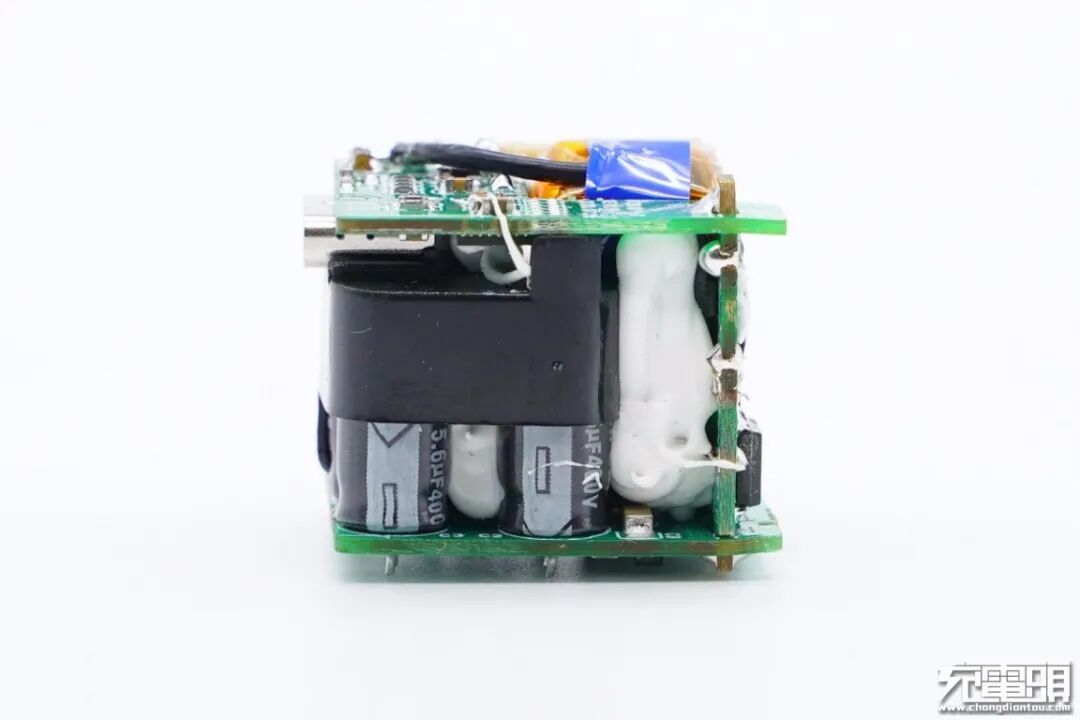

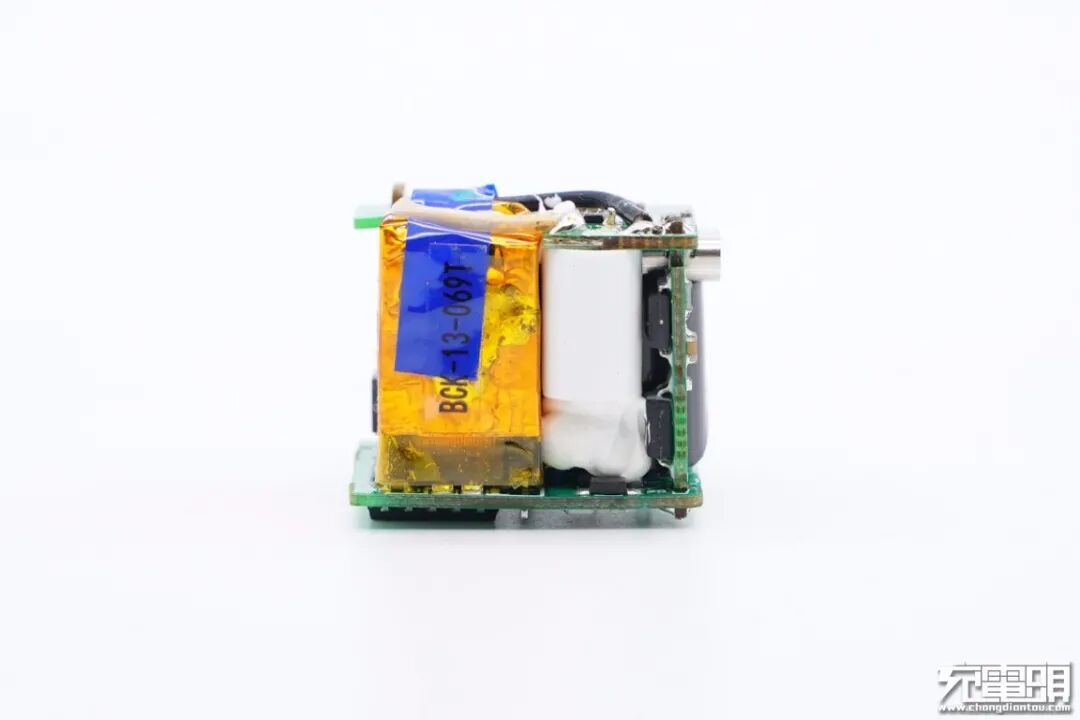

PCB板侧面一览，右侧焊接连接小板，左侧焊接三颗高压滤波电解电容。

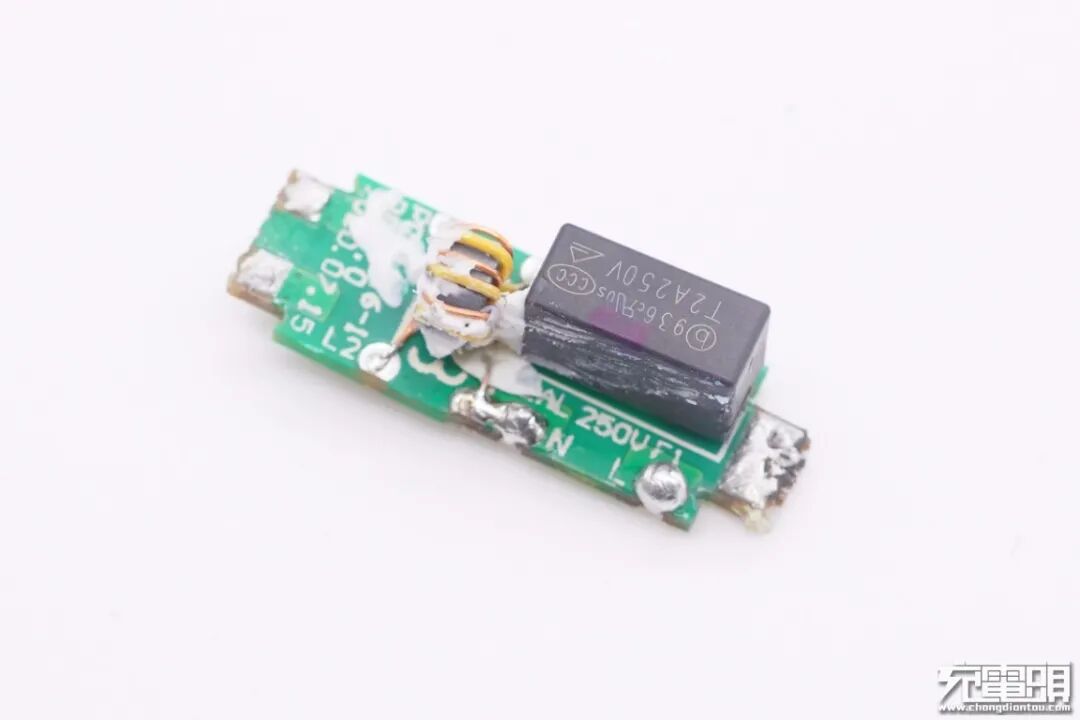

将连接小板拆下，正面设有保险丝和共模电感。

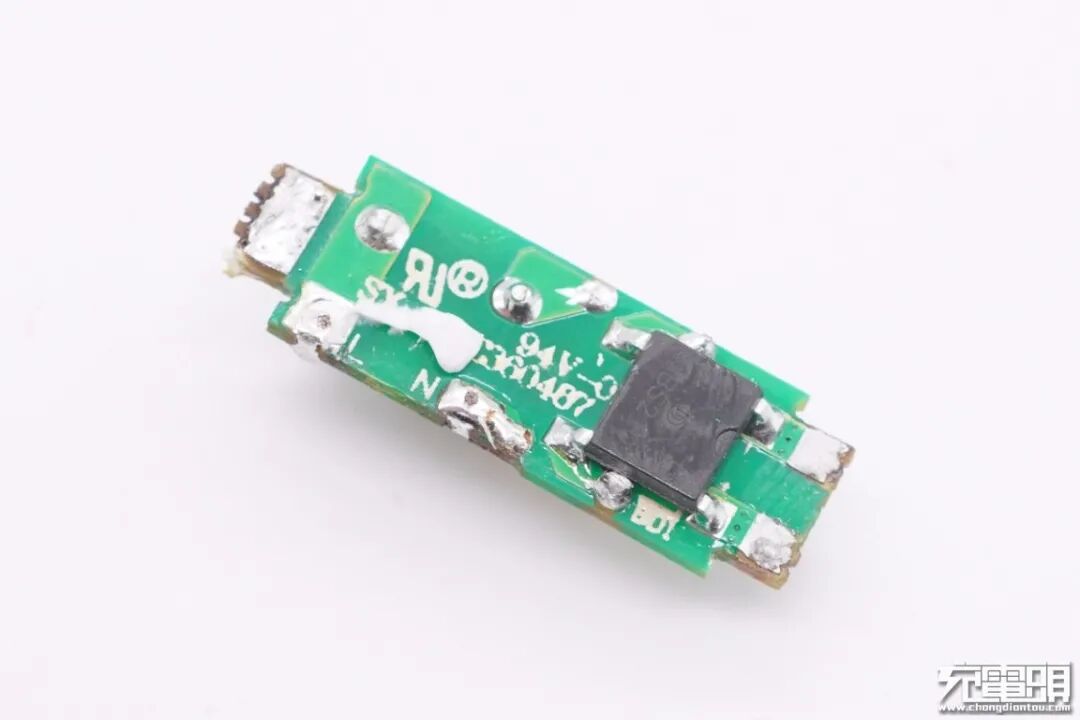

背面设有一颗整流桥。
ABS210整流桥。

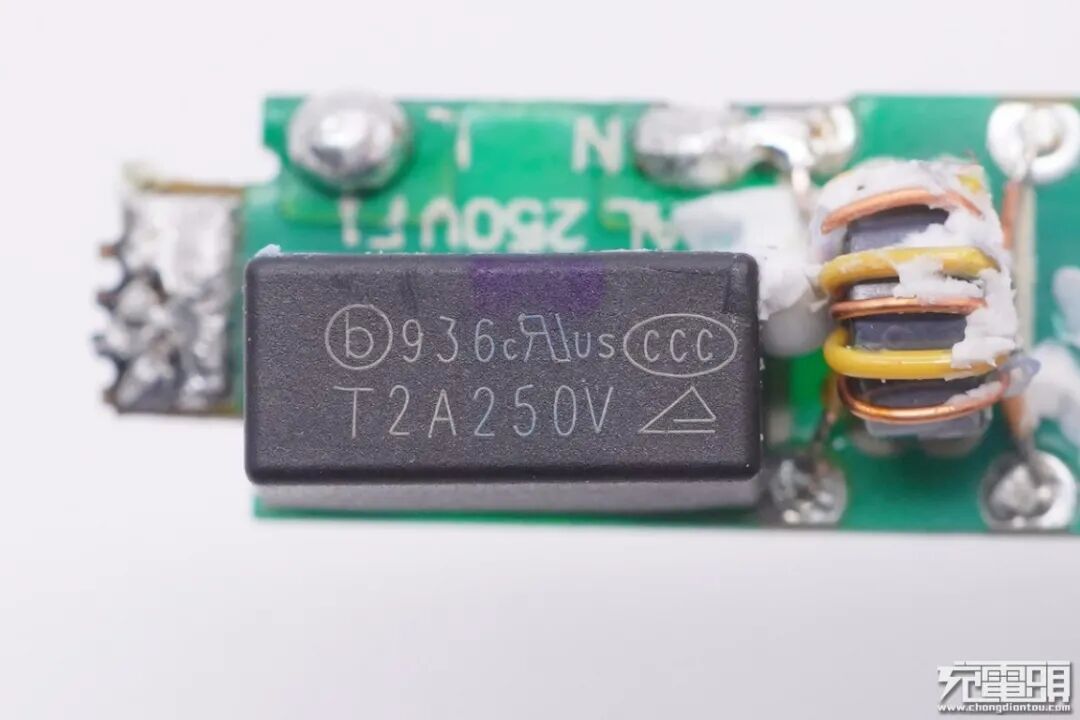

延时保险丝规格为2A 250V。

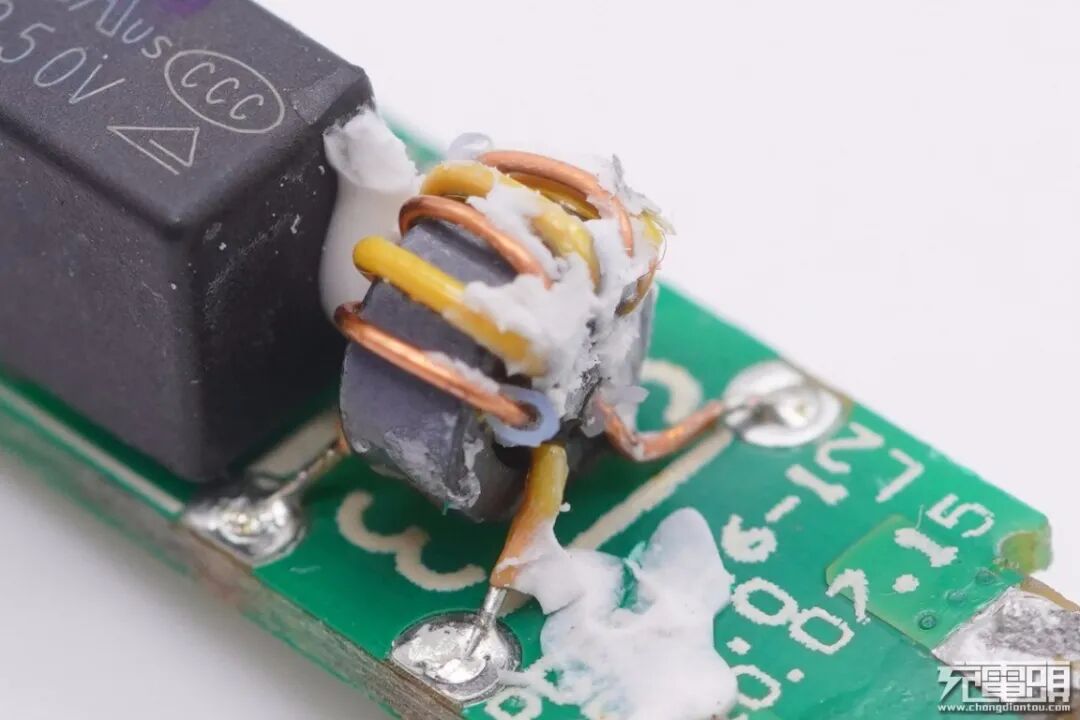

旁边一颗共模电感用于滤除EMI干扰。

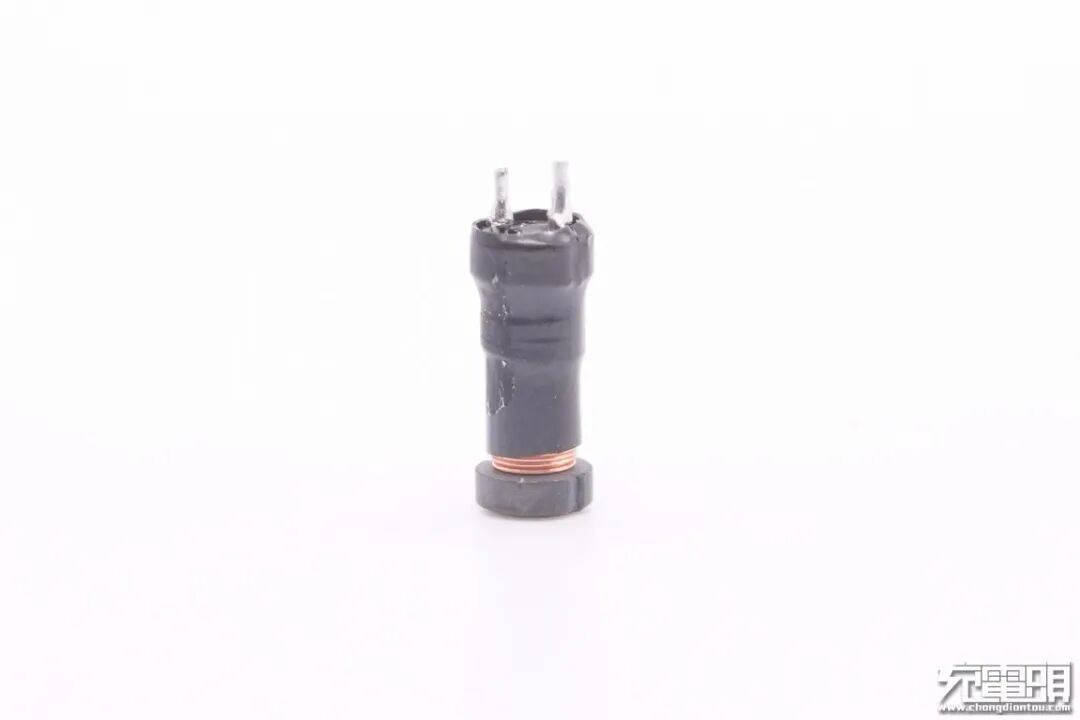

工字电感外套热缩管保护。

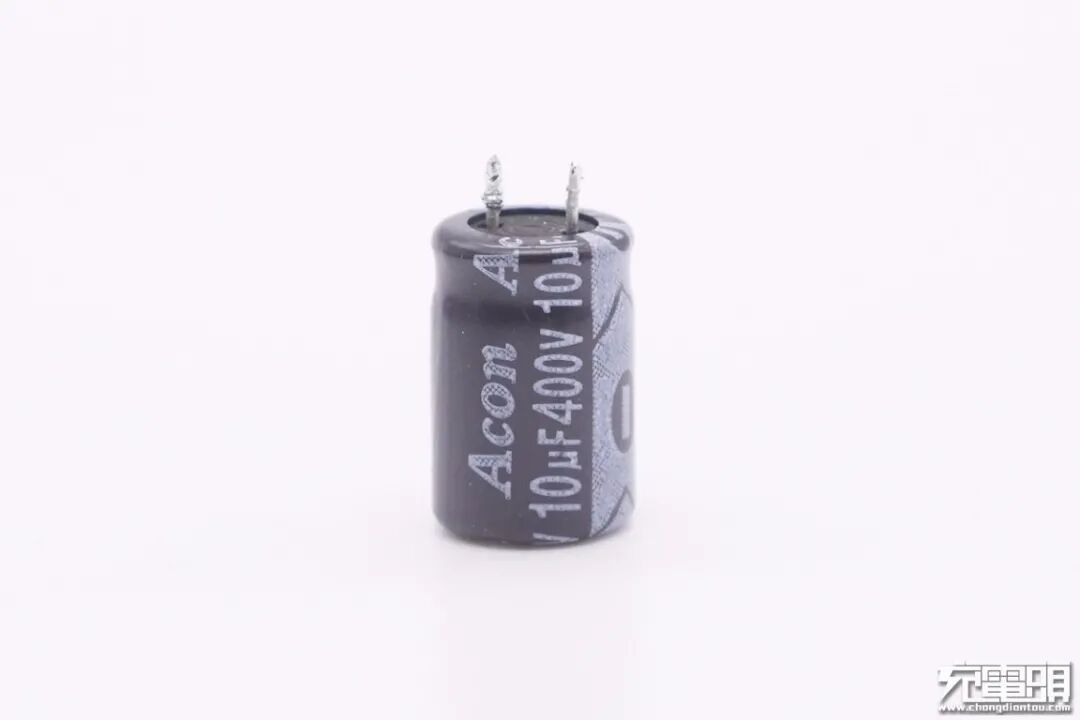

高压电解电容来自Acon中元，规格均为400V 10μF。
另一颗来自Acon中元，规格为400V 10μF。

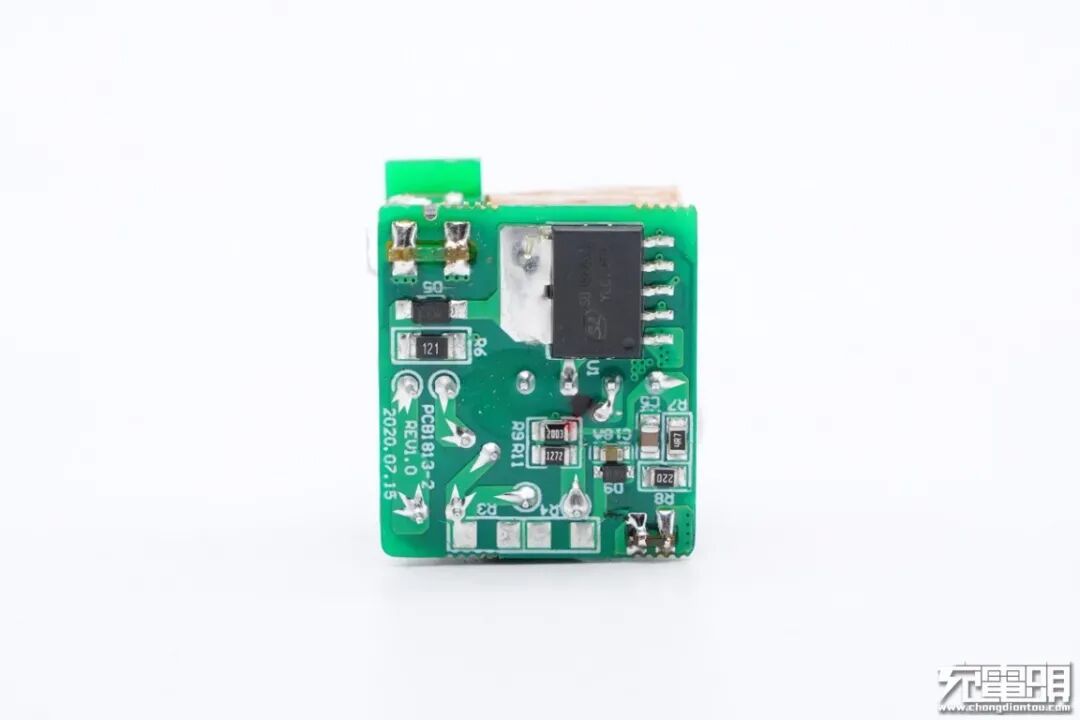

输入端主板背面设有PWM主控芯片。

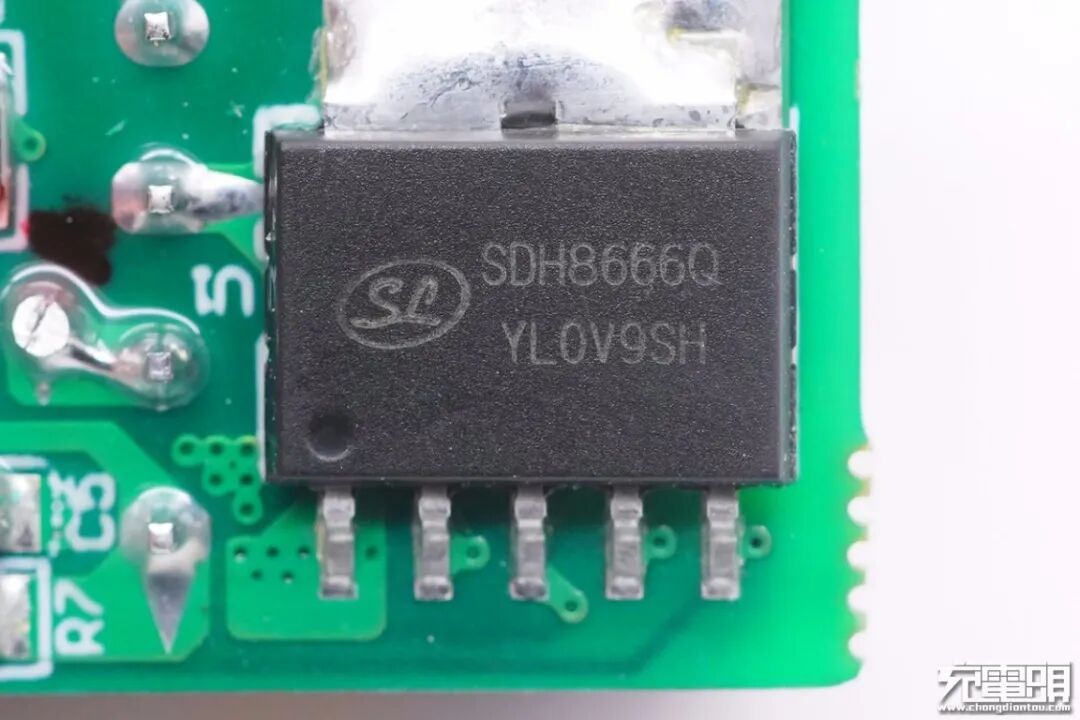

充电器主控芯片采用士兰微SDH8666QS。这是一款用于开关电源的内置高压功率MOSFET、外置采样电阻的准谐振电流模式PWM+PFM控制器。
其支持多重模式控制，可有效减小开关损耗、提高转换效率和降低待机功耗；支持抖频功能改善EMI特性；支持全面完善的保护功能。

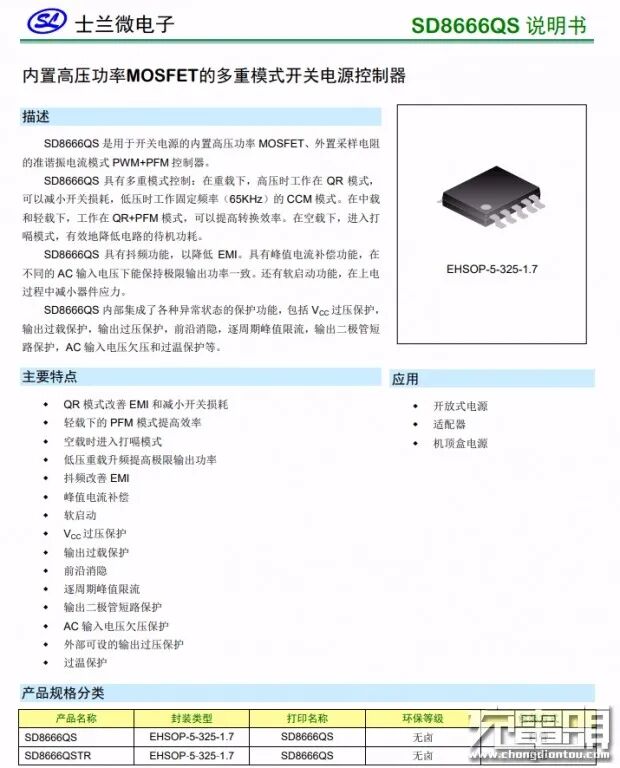

SDH8666QS详细参数资料。
充电器另一侧一览，右侧同样设有一块小板进行连接支撑，左侧设有变压器，中间是同步整流输出滤波固态电容。

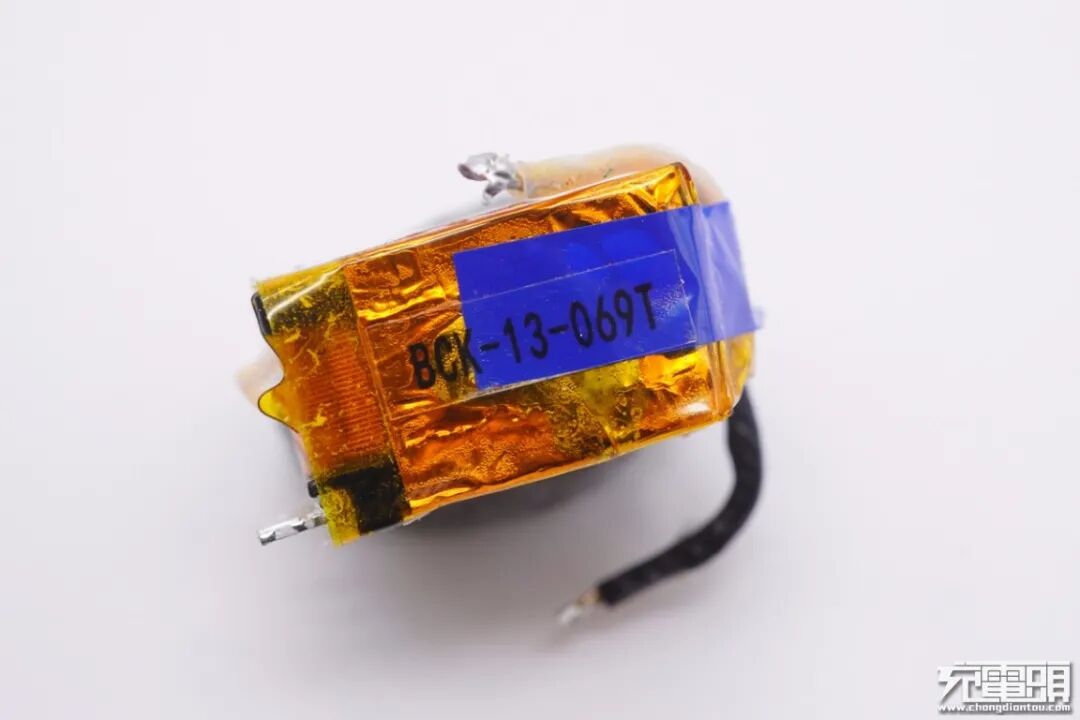

变压器特写，磁芯包铜箔屏蔽，整个使用绝缘胶带包裹。

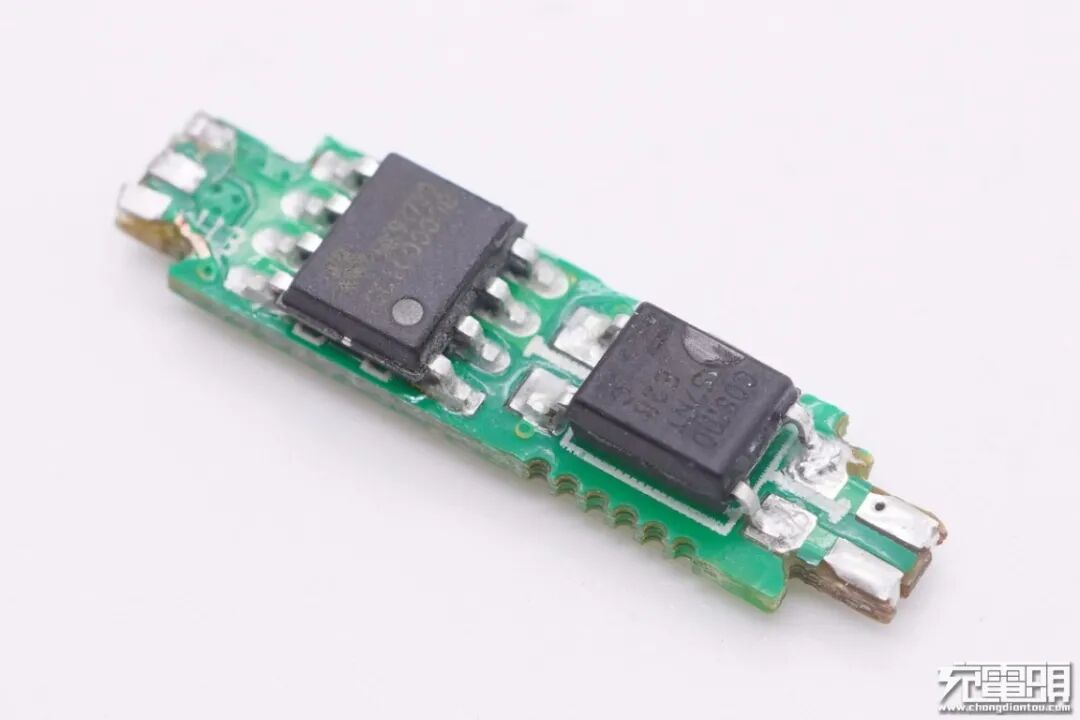

另一块连接小板正面设有光耦和次级同步整流芯片。

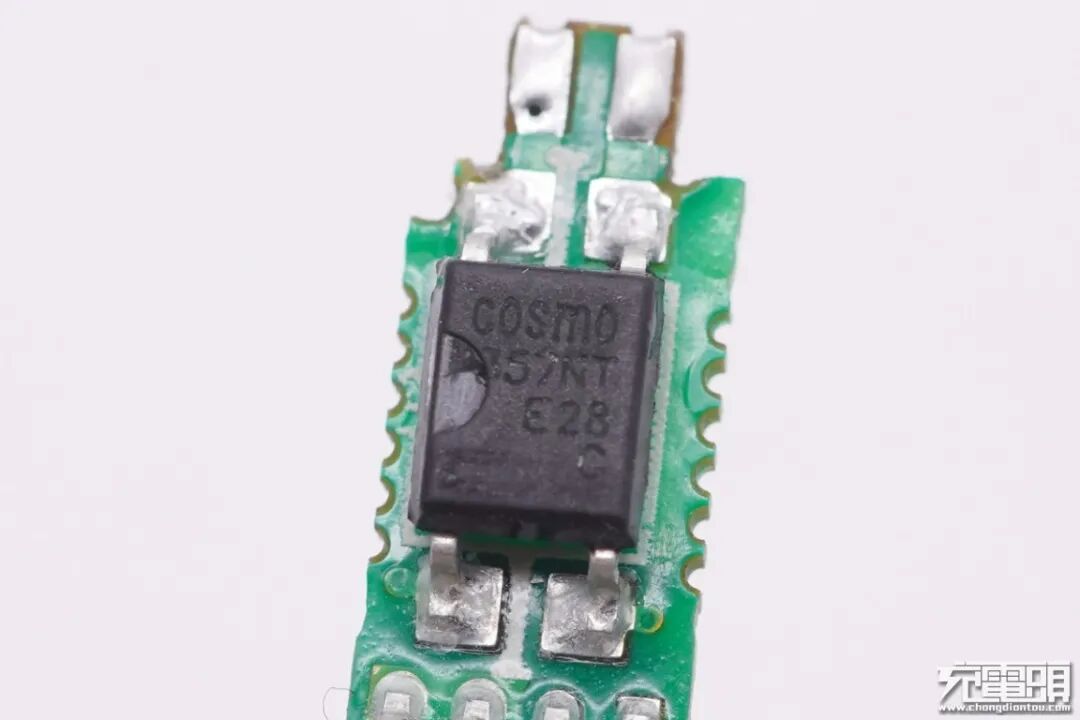

COSMO 357光耦特写，用于初级次级通信，反馈输出电压。

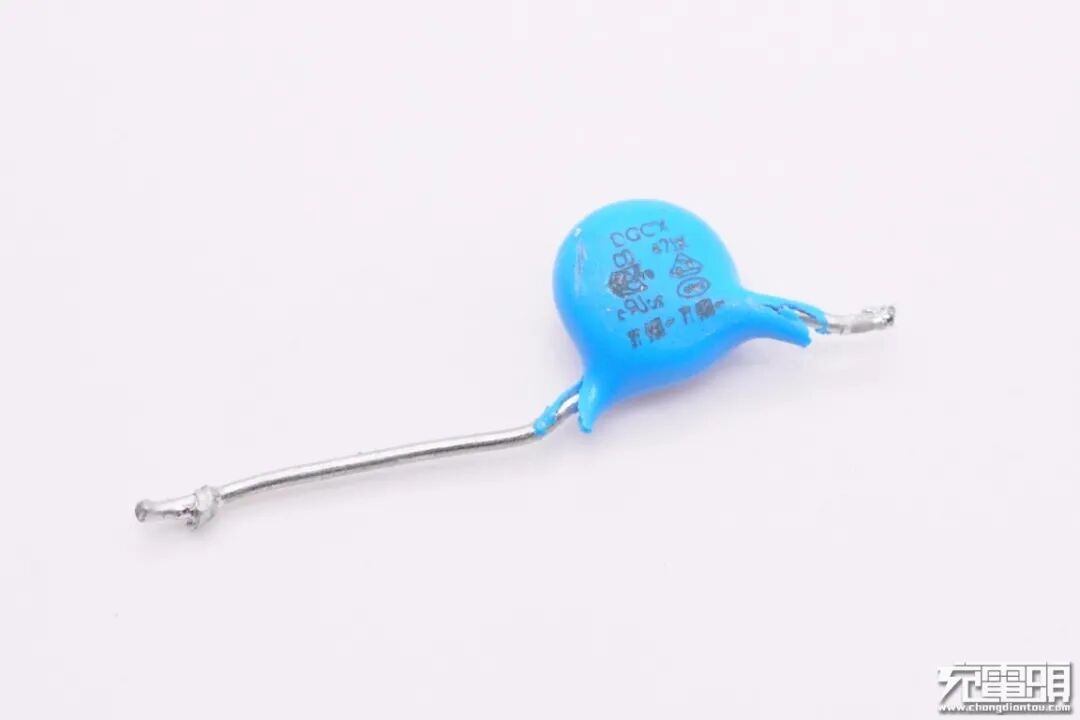

输出抗干扰蓝色Y电容，来自DGCX东莞市成希电子有限公司。

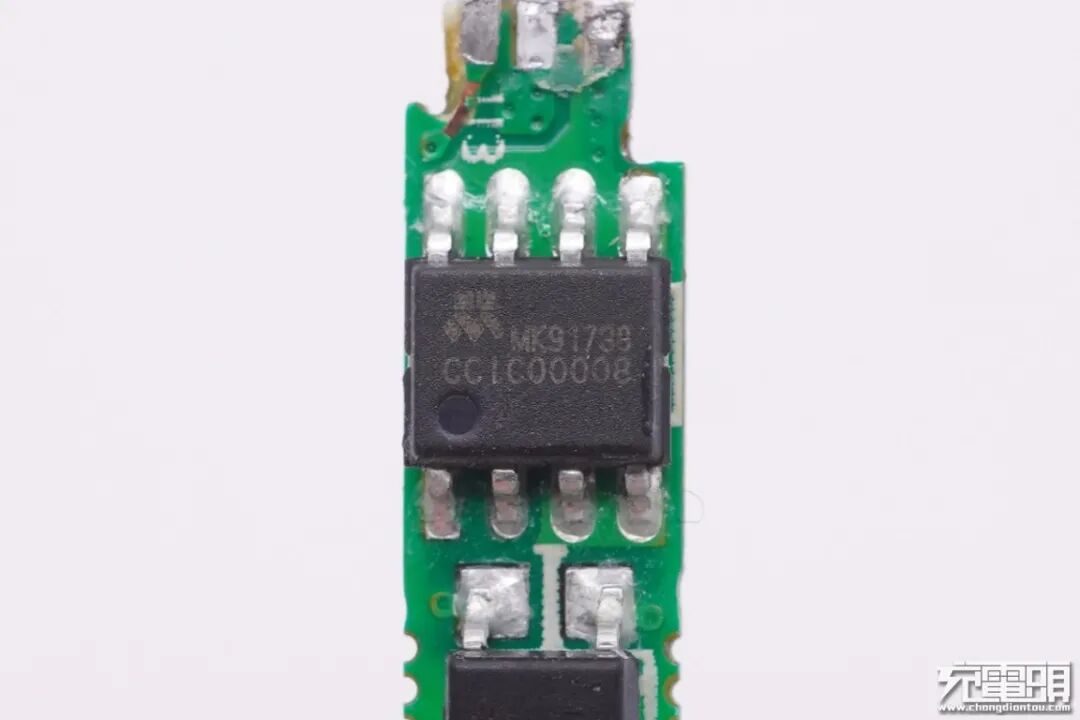

次级同步整流芯片采用MK91738，内置60V10mΩ同步整流管，控制器耐压115V，采用SOP8封装。

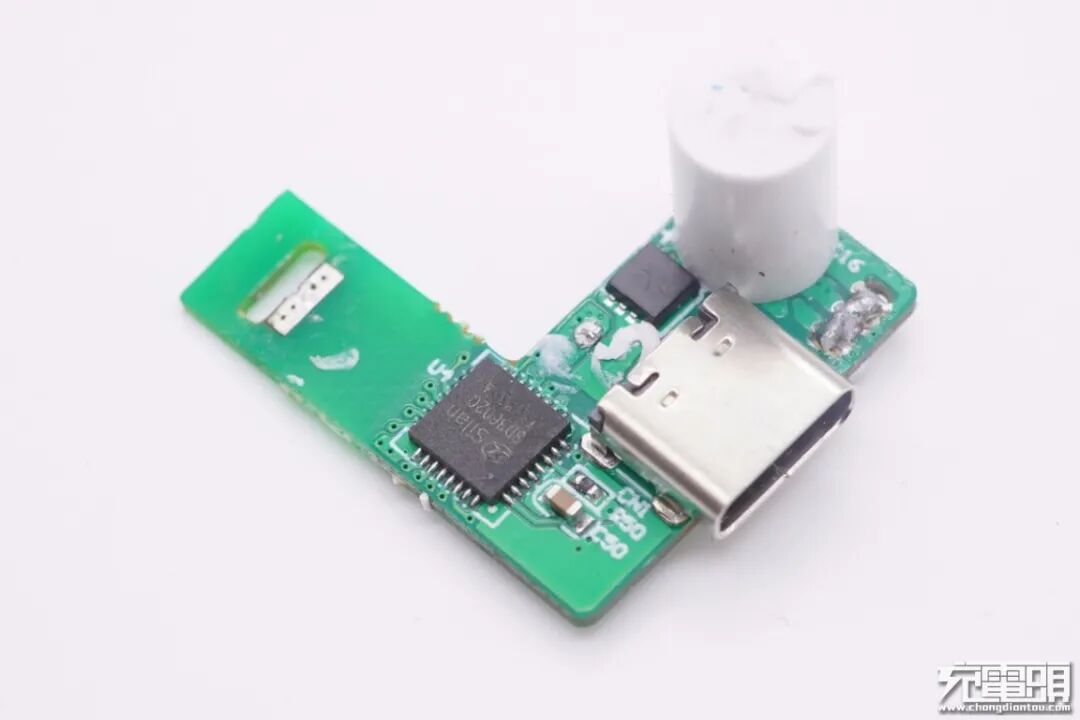

正面除了固态电容，还设有协议芯片、输出VBUS开关和USB母座。

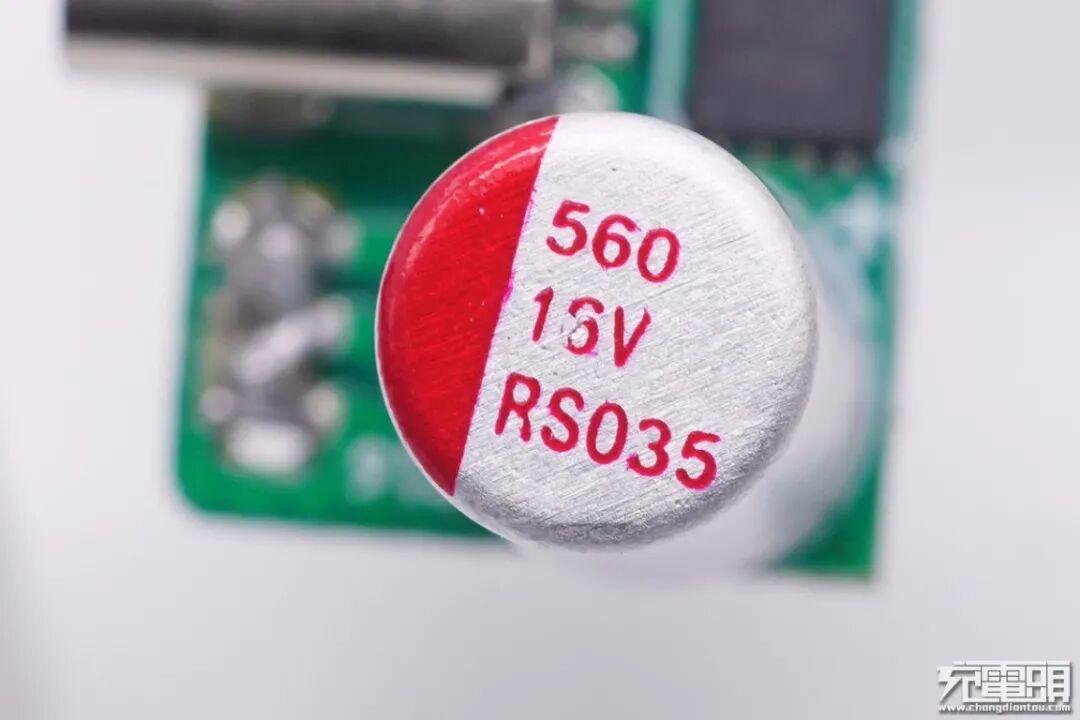

输出滤波固态电容规格为16V 560μF。

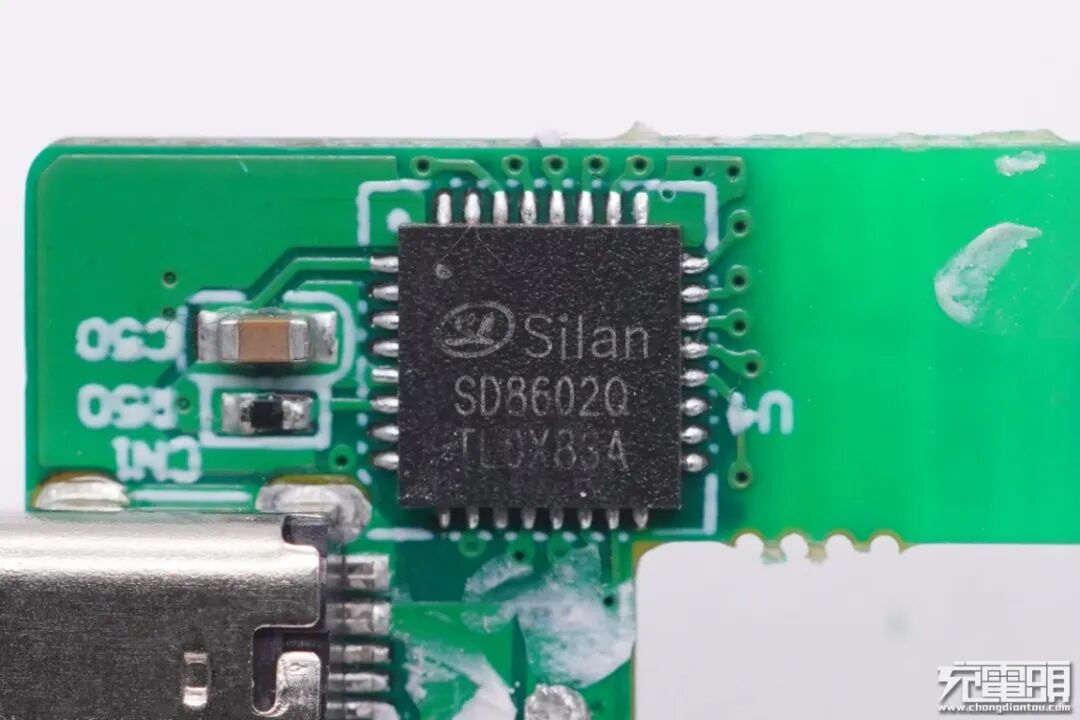

USB PD协议芯片采用士兰微SD8602，充电头网了解到，士兰微SD8602已经获得USB IF协会的PD3.0认证，TID号为712。

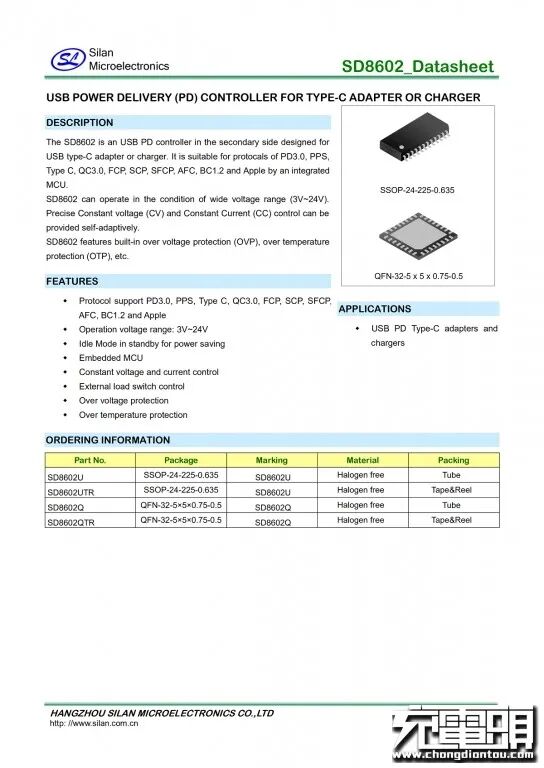

士兰微SD8602支持USB PD3.0，PPS、USB-C、QC3.0、FCP、SCP、SFCP、AFC、BC1.2型和Apple2.4A等充电协议。芯片内置MCU，外置负载开关管。
此外，该芯片可在宽电压范围（3V~24V）下工作，具备精确的恒压（CV）和恒流（CC）控制；同时SD8602具有过压保护（OVP）、过温保护（OTP）等功能。
输出VBUS开关管特写，丝印CWT3122AP。
USB-C母座特写，黑色胶芯不露铜。

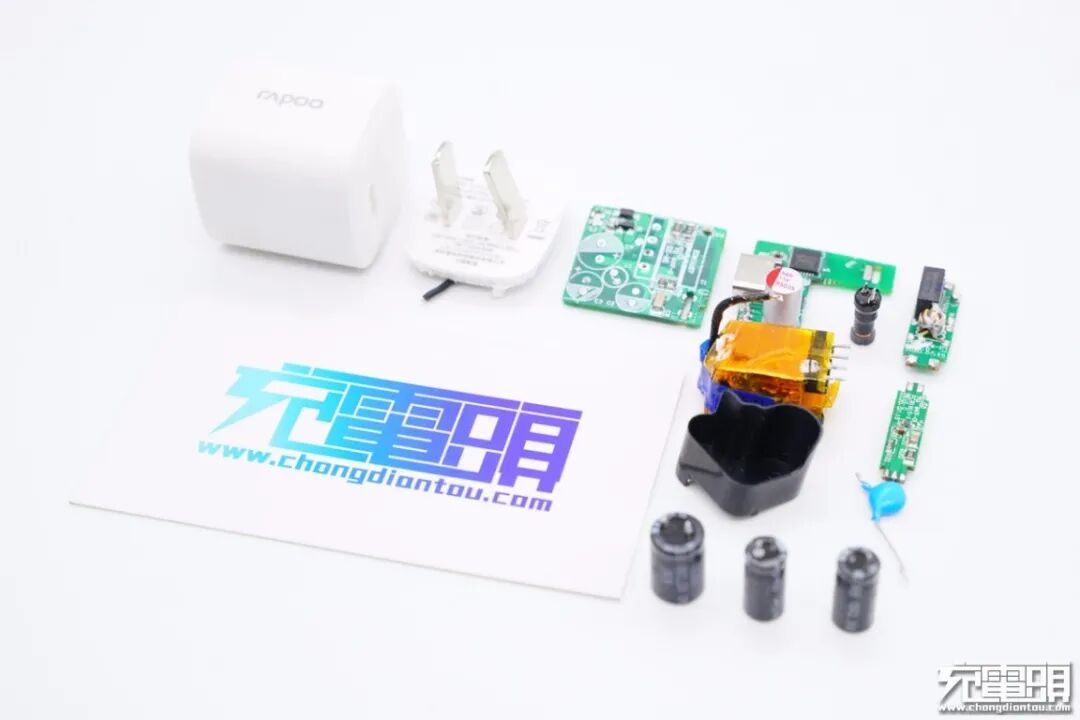

全部拆解完毕，来张全家福。
充电头网拆解总结
雷柏迷你20W PD快充充电器采用PC阻燃材质白色外壳，机身表面全部哑光处理，机身壳上印有Rapoo和20W字样，表明品牌和充电功率，整体设计简洁。
充电器具备5V3A、9V2.22A、12V1.67A三组标准电压档位，支持最大20W PD快充，专为iPhone 12设计。
充电头网拆解发现，这款充电器内采用四块PCB板组合焊接设计，分别是输入输出两块主板以及对角的两块小连接板，设计十分有特色，连接板不仅用来支撑加固，同时上面还设有保险丝、光耦等器件，节省空间。
此外充电器开关电源采用士兰微SDH8666QS+MK91736高集成方案，输出端协议芯片采用士兰微SD8602，输出采用固态电容滤波，整体用料主流。
