中国工程师研发分离式磁吸无线充技术，MagSafe生态将平民化
“启天太一”的架构介绍
企业介绍
深圳市启天太一科技有限公司是全球首先发明并掌握合规的“分离式”架构无线充电器技术的公司，负责人邢益涛先生是“分离式”架构无线充电器技术的发明人，具有8年的“分离式”架构无线充电器技术研发与市场经验。
为便于此技术快速实现产品化，简化产品设计，缩短开发周期，节省开发成本，降低生产成本，深圳市火星创想科技有限公司（公司创始人Mars，曾为安克创新 Anker 无线充产品线、泽宝Ravpower电源产品线负责人）为启天太一设计规划一系列模块化使用方案（可应用于Pad、Stand、Station、Car Mount、DIY等产品类型），能同时满足生产企业、品牌渠道、终端消费者对于产品的各项需求。
启天太一公司“分离式”架构无线充电器的特点是将作为发热源的无线充电器电路板与用于无线充电的线圈模组，通过一条定制电缆进行分离，一举解决了无线充电中的热干扰与EMI问题。
邢益涛介绍
1、哈尔滨工业大学 电子通信专业 本科+硕士。
2005年开始涉足无线充电技术，2013年开始“分离式”架构无线充电器技术的研发、量产与商用。
2、第一代与第二代“分离式”架构无线充电器专利发明与权利人。
第一代“分离式”架构无线充电器技术于2013年开始研发，2014年初提交专利并于2017年获得授权，但是因为无法克服量产中严重的EMI问题，导致产品无法获得CE，FCC等认证，已经被放弃。
第二代“分离式”架构无线充电器技术于2019年初提交专利并已经获得授权与满分评价，跨越了第一代专利并解决了EMI问题，实现了“分离式”架构无线充电器的商用性。
产品形态
PCBA
启天太一授权领益智造、鹏元晟等授权合作伙伴采用启天太一算法芯片与设计文件制作的PCBA，以下是两种比较有代表性的：

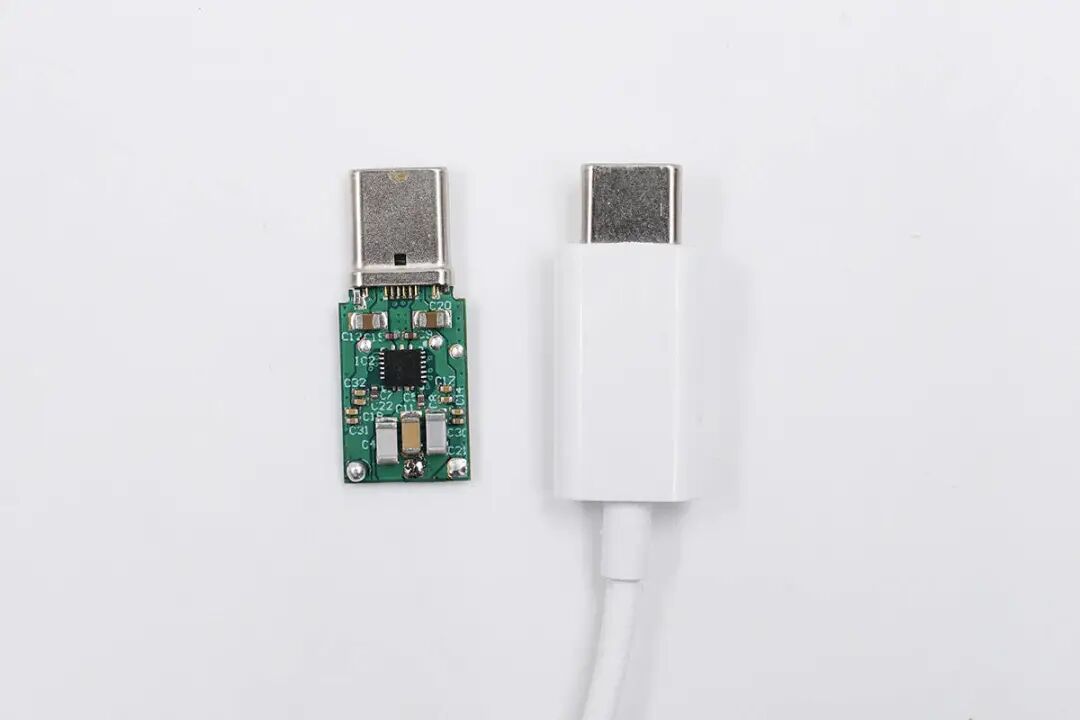

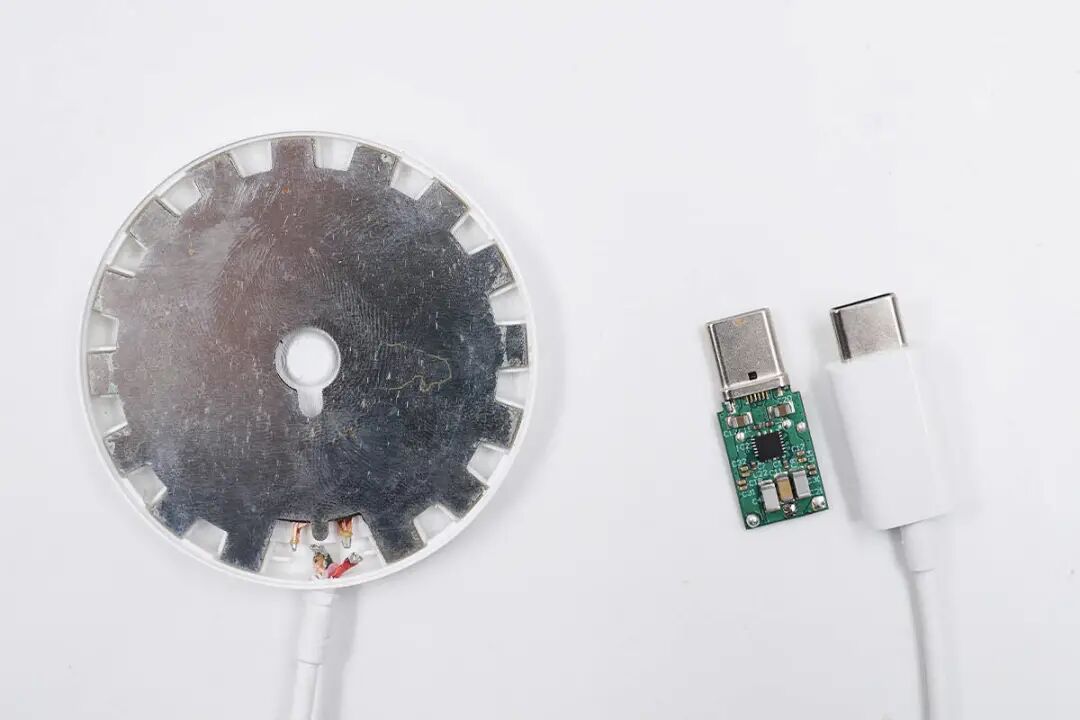

1、Type-C迷你型（型号S10WC)：支持PD/QC/AFC协议，有输出10W和输出15W功率两种版本。

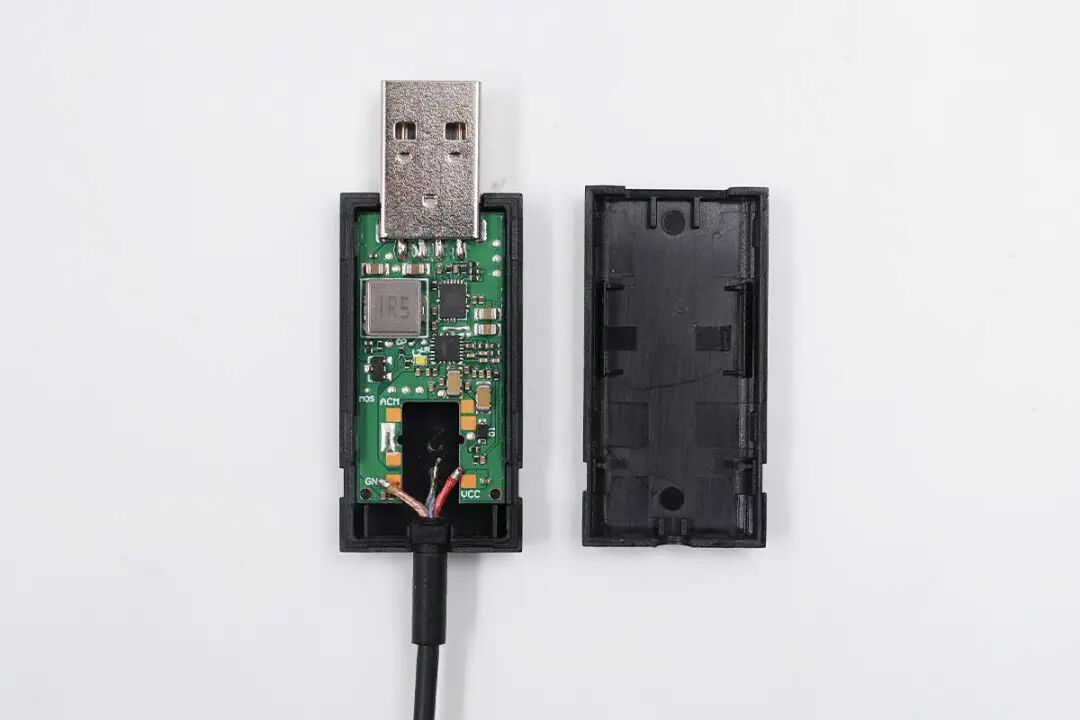

2、USB-A型（型号S10WP)：支持QC/AFC协议，还支持5V2A电源输出苹果快充和三星快充。蓝色框内是升压电路、黄色框内是无线充电电路。解决了销售中必须配快充充电头的成本。

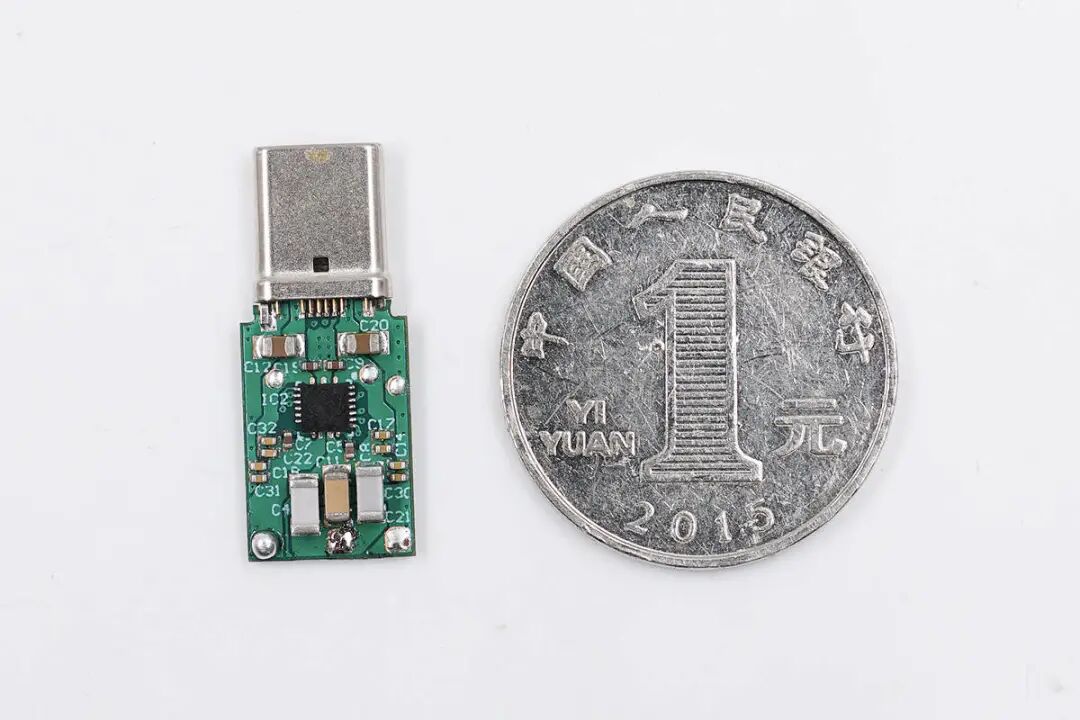

通过实拍图可见，启天太一的USB-A、Type-C无线充电路模块部分，得益于深度定制的电路，实现了传统无线充必须的快充取电、全桥驱动器、无线充解码等等功能，无线充集成度非常高，体积仅相当于一元硬币大小。
模组上的IC、阻容、电感精密元器件均可以全自动化生产，提升了产品产能与品质；小巧的体积，还能有效节省航空物流成本。
电缆组件
启天太一指导瀛通、鹏元晟等授权合作伙伴出品焊接好特制电缆、包含外壳的功能电缆组件，客户可以根据自己的需求选购合适的电缆组件配合；下文将会介绍的“磁铁线圈组件”与自己的外壳装配出合格的无线充电器。电缆组件主要有三种，标准电缆的OD都是2.5~2.6mm，与MagSafe所用的一致，而长度从1m到1.5m可选，定制后最长达3m：
1、Type-C电缆组件（型号：PS10UC）：与MagSafe公头尺寸1:1，具有10W基础款和15W增强款两种。经过测试，搭配苹果20W原装充电器为iPhone12、iPhone11、三星Galaxy手机充电时，Type-C头外壳，最大温升＜20℃，最小温升仅12℃。
2、USB-A型电缆组件（型号：PS10UA）：特意制作散热增强的外壳，降低DC/DC升压电路与无线充电电路造成的温升。

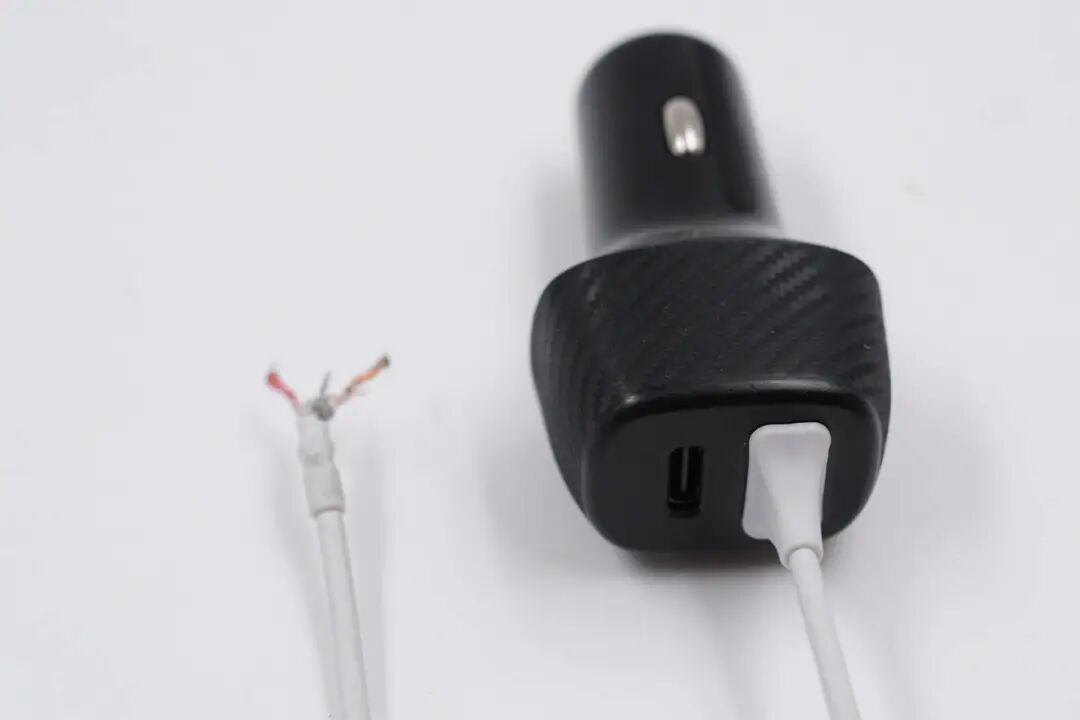

3、车充头电缆组件（型号：PS10CAR）：将无线充电电路放入车充头内，引出特殊电缆并具备可定制的USB母座。此电缆组件降低了车载领域的生产成本，也降低了用户使用不合规车充头带来投诉的风险。

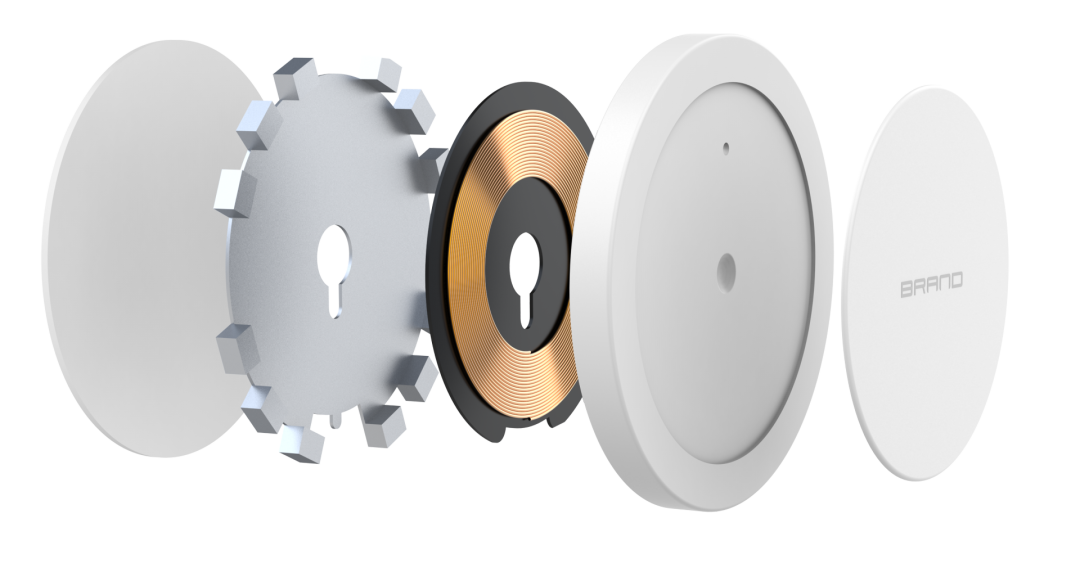

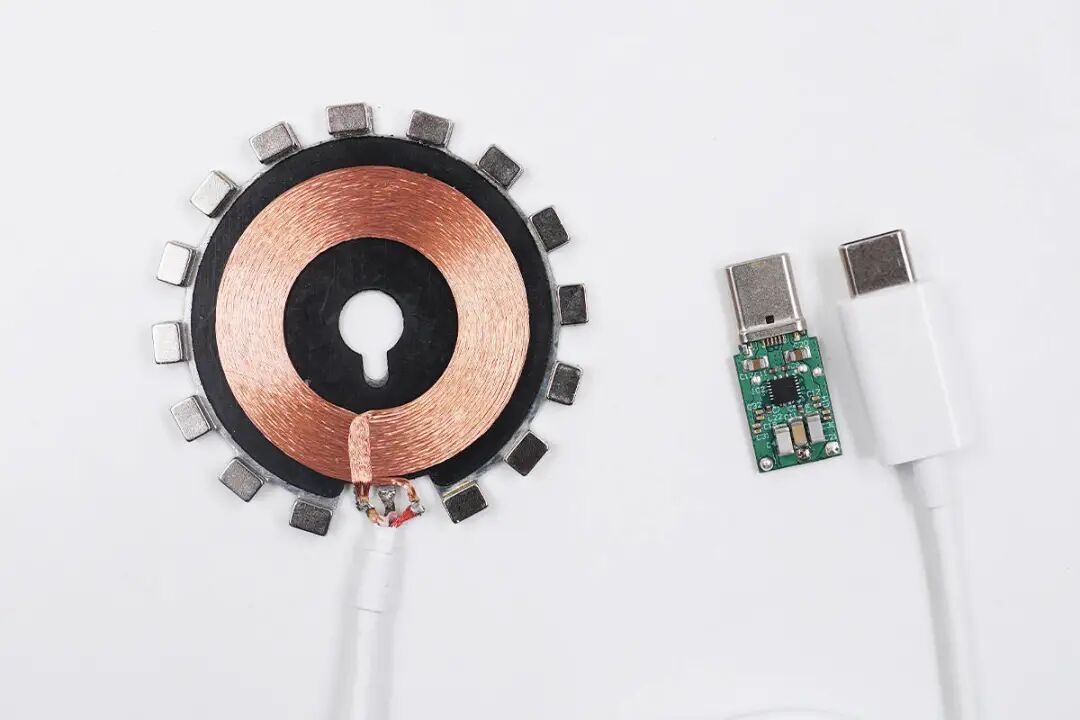

磁铁线圈组件与标准塑胶件套料

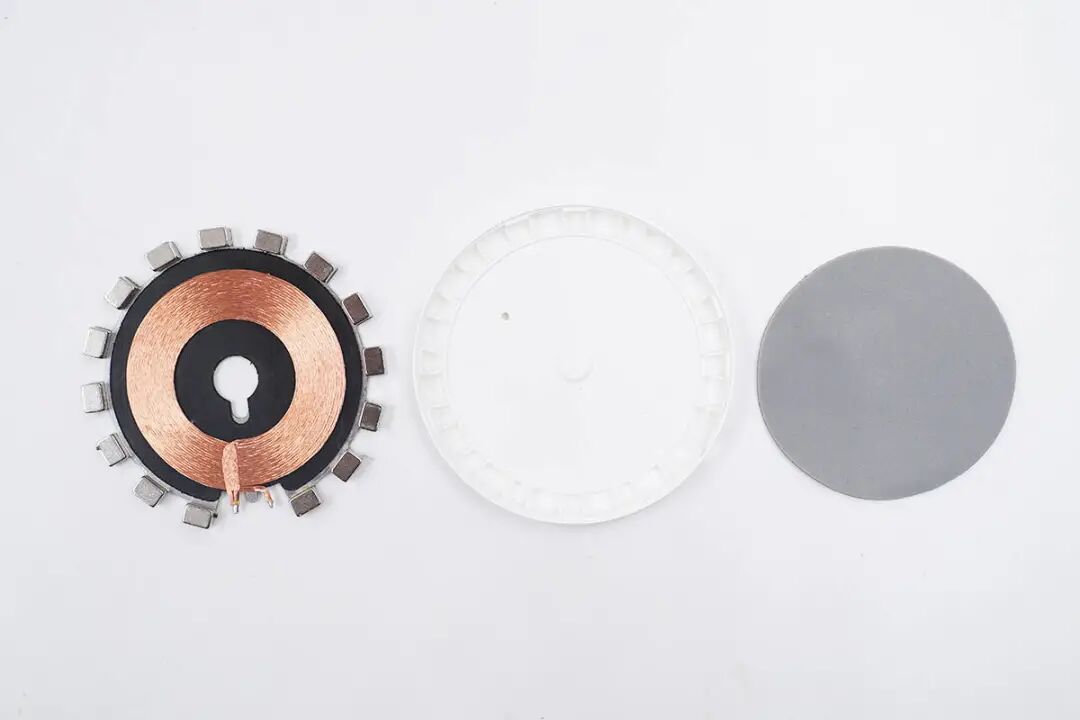

启天太一联合东磁、金坤、德弗力、泛亚等授权供应商设计并提供磁铁线圈组件，实现了吸附力与兼容性的统一。车载版本选用N52H耐120℃高温磁铁，能应对最恶劣的环境都不会消磁。
标准塑胶壳套料由鹏元晟等负责提供，装配后尺寸与MagSafe无线充电器一致，都是φ55.8*5.2mm。经过测试，装入标准塑胶壳套料的磁铁组件符合苹果公司对于MagSafe配件650-900gf吸力的测试标准。
太一知识产权
启天太一分离式无线充专利已经在全球多个国家和地区进行了专利注册，并且已经在2019年拿到了国内专利证书。邢益涛原创的无线充分离式设计理念，2014年已经开始批量出货，早于美国苹果公司MagSafe磁吸无线充上市时间。
1、第二代“EMC型分离式”无线充电架构专利技术，实现了“分离式”架构无线充电器符合CE/FCC等认证，迄今为止暂无第二套解决“分离式”无线充EMI问题的专利技术。
专利号：2019200875124（实用新型）与 2019100505649（发明）

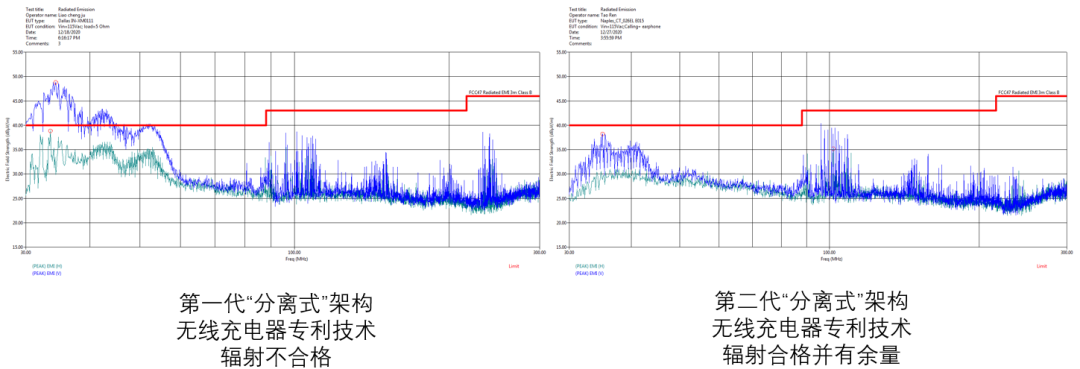

技术效果：实现了“分离式”无线充电器完全符合CE/FCC等认证，相比2014年发明的第一代“分离式”无线充电架构，电噪声降低了20~30dB。下图是采用相同USB电源、PCBA、电缆、线圈组、RX模块，采用两代“分离式”架构无线充电器技术测试的结果。

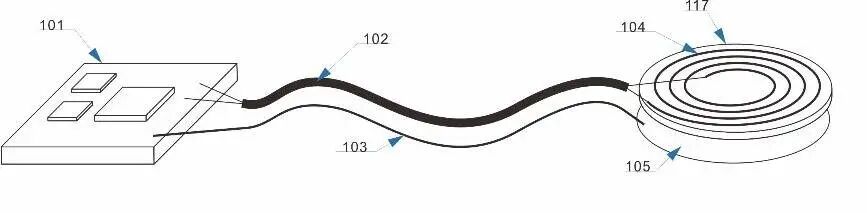

专利示意图：

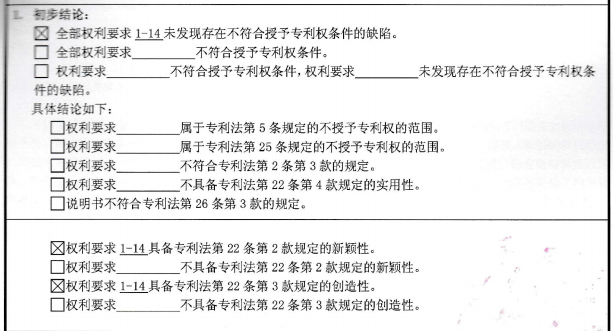

实用新型评价报告：14项权利要求完全符合新颖性与创造性的要求，无冲突或更前的相关技术或专利。
2、为了实现兼容性而设计的松散环绕型磁吸无线充电技术。
专利号：2020203872188（实用新型）与2020102148047（发明）
技术效果：同时兼容iPhone12和其他Qi无线充电手机进行磁吸低温无线快充，而MagSafe的技术只能为iPhone12进行无线快充，如果给其他手机进行无线快充会有手机严重发热的风险。

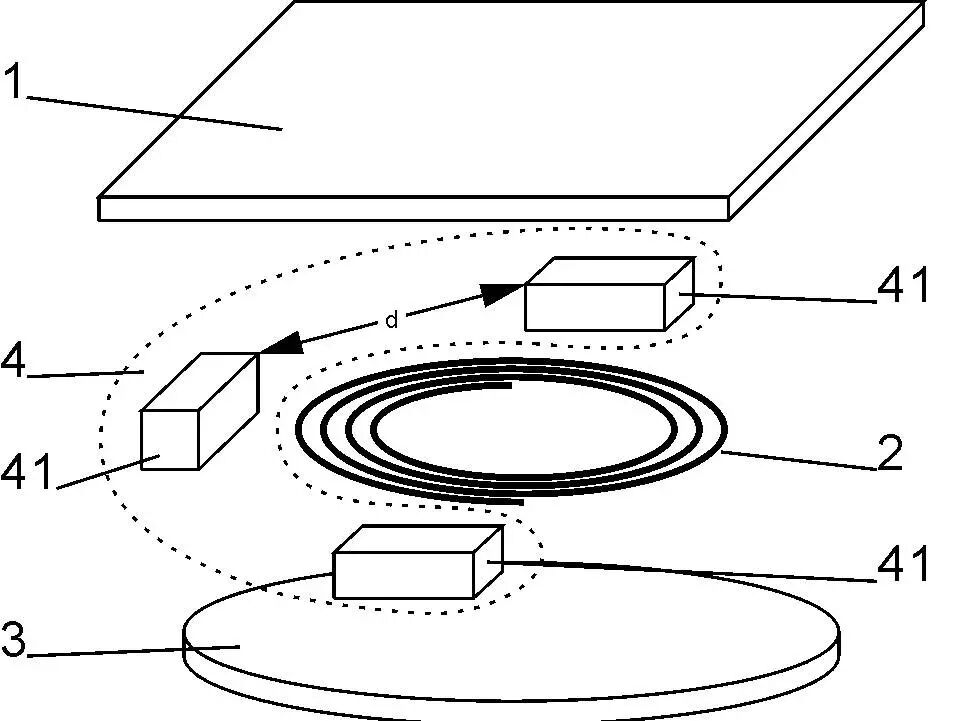

专利示意图：
“启天太一”磁吸无线充技术优势
1、标准化、容易生产。
只需要焊接3个焊点，再用点胶工艺固定刀模切出的后盖，就完成组装。从结构设计上进行优化，大大提升了磁吸无线充的量产产能，帮助客户快速抢占市场。
市面上的磁吸无线充开发过程中，发射部分通常需要由多家供应商配套完成，如磁铁、线圈、隔磁片、线缆等，启天太一通过打造磁吸无线充生态，将发射部分核心器件设计成了一个模组。模组与外壳部分精准定位，提升产品性能一致性。通过一站式打包服务，减少了沟通时间和成本。
2、多样性、拓展性、延展性强。

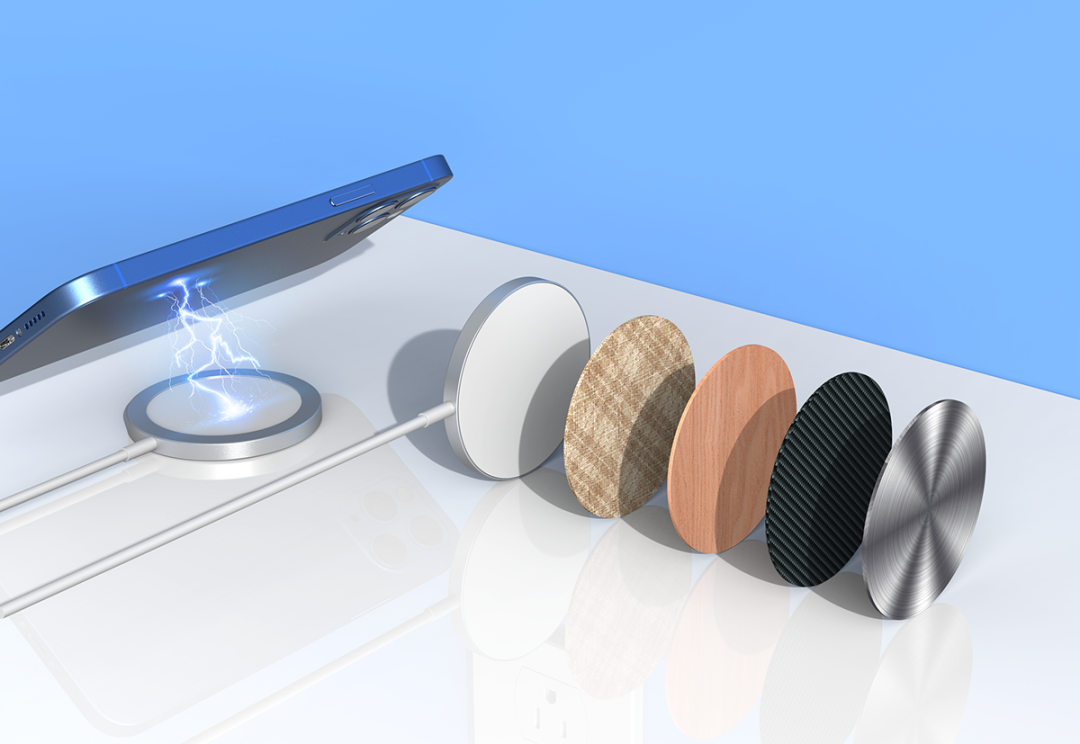

最快速的：改变正面的防滑垫（图片：灰色硅胶、LOGO硅胶、滴胶相片、木纹、CD纹等）。
功能性升级：改变后面的壳体（图片：平面、支架等）。

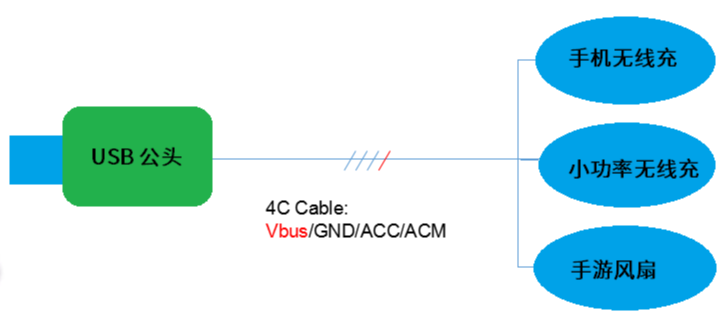

支持一拖多充电：电缆组件支持输出小功率直流，经过调压后为其他设备供电，比如手表、耳机、手游风扇等。
3、低温带来的快充与安全。

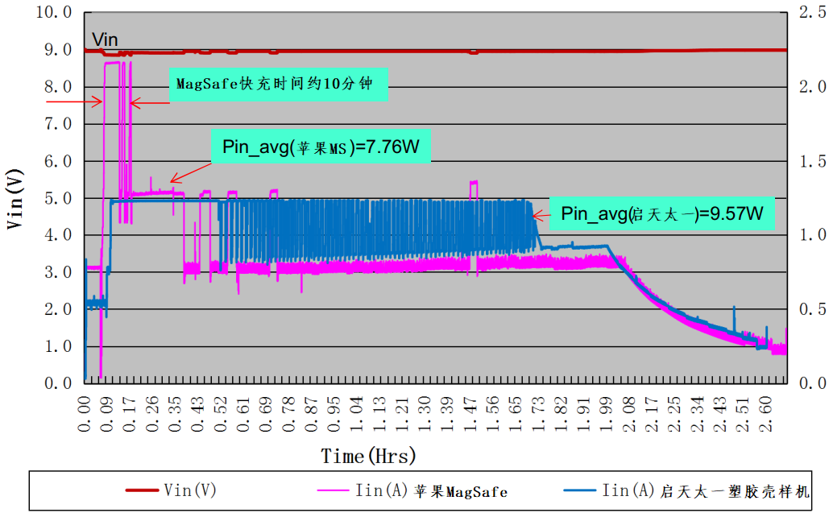

“分离式”架构实现了发热源远离被充电的手机，因此手机可以保持低温和长时间的高速充电，此项技术可以在7.5W模式下比MagSafe加持15W还要快充满iPhone12。

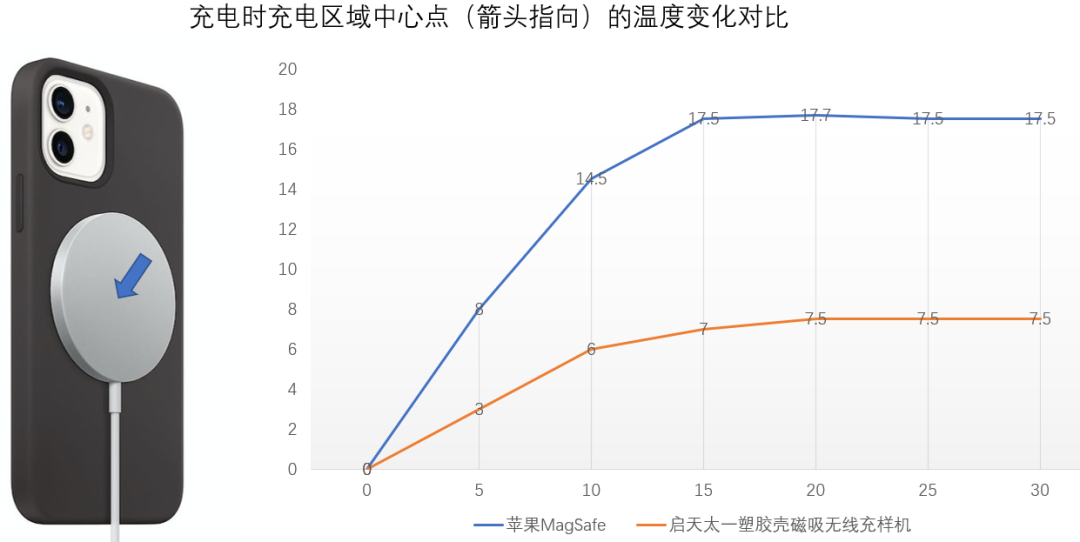

而且，“分离式”架构能让人手握持的充电区域温度同比减少60~70%，体感非常舒服。
最为关键的是，“分离式”架构可以杜绝电子器件损坏时造成的严重过热风险。
4、兼容性强
除了可以为iPhone12提供低温高速无线充电，还能为老款iPhone手机、三星Galaxy系列手机等提供低温高速无线充电。
5、非常安静

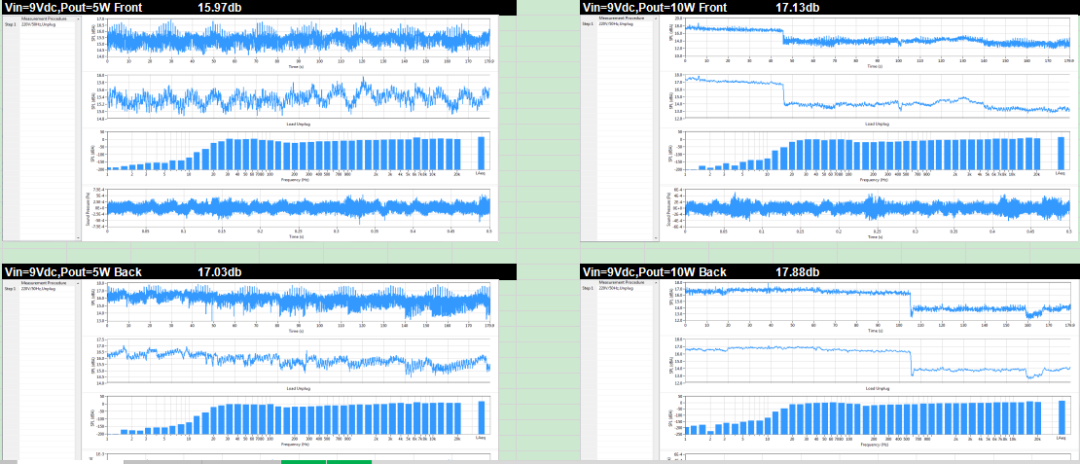

启天太一设计的“分离式”无线充电技术，在输出10W功率时只会产生大约17dB的噪声，比安静的夜晚更加安静。
6、可以做到magsafe的1/2尺寸。
启天太一设计的“分离式”无线充电技术，可以让无线充电器的尺寸做到＜φ55.8*2.6mm，最薄只有MagSafe的一半，在使用、携带的体验上更加优秀。
授权合作伙伴
启天太一对于EMS合作伙伴有非常严格的准入制度，经过评审与筛选，领益智造、link、鹏元晟等成为了启天太一授权的五家EMS授权合作伙伴。
鹏元晟高科技股份有限公司董事长说：作为核心战略的生态链授权企业，和启天太一联合起来开发更多的分离式无线充形态的产品，带给消费者更好的体验，更多的便利。
启天太一联合鹏元晟开发包含Magsafe size在内多款无线充
鹏元晟与启天太一合作推出Magsafe size的产品，快速实现定制，性价比远优于同行。

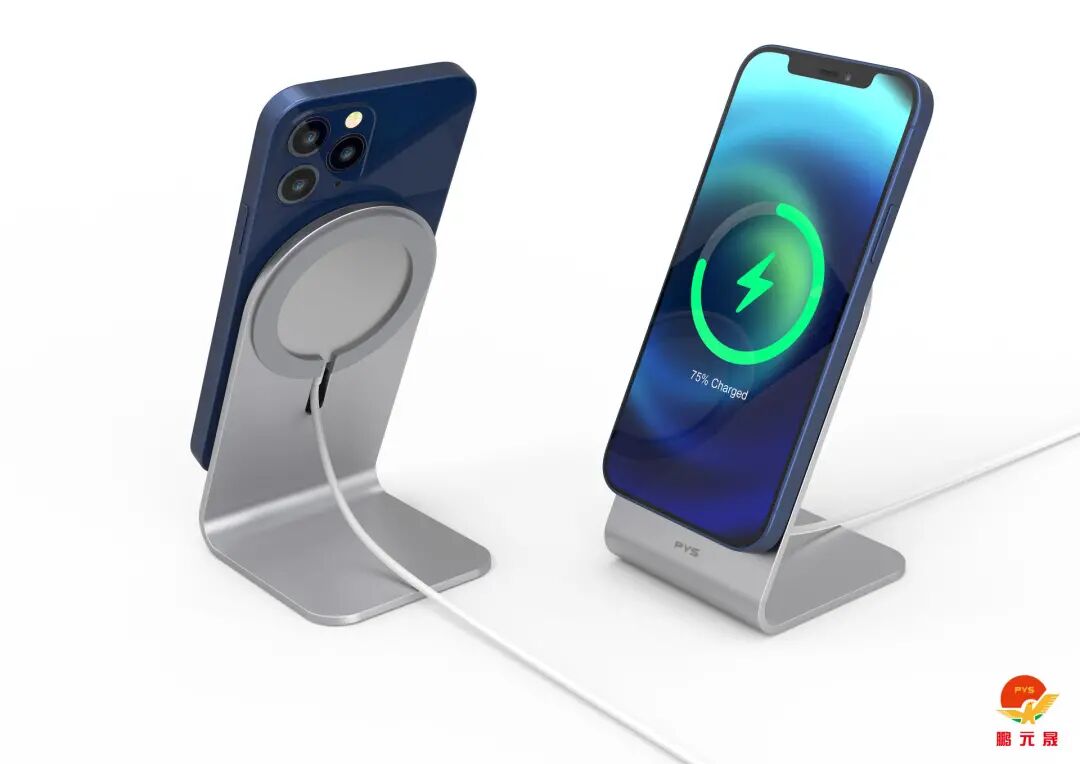

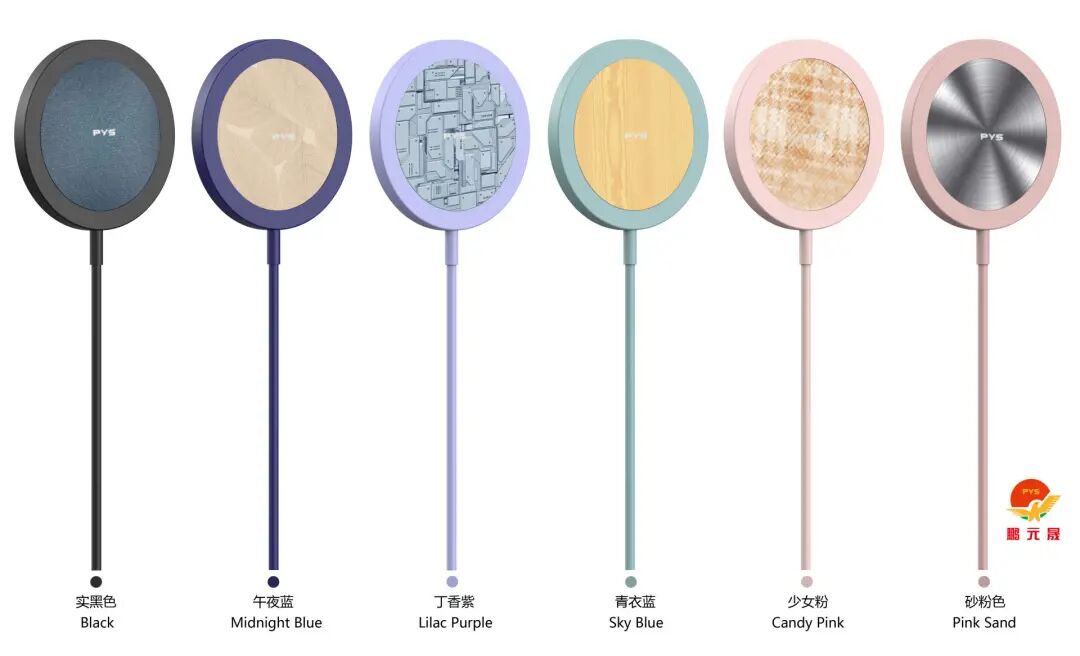

下方是各款产品的效果示意图，包括磁吸无线充、磁吸无线充立式支架、超薄风扇散热磁吸无线充、车载磁吸无线充、磁吸无线充移动电源等，覆盖用户从家到车，再到办公室的各个场景应用。

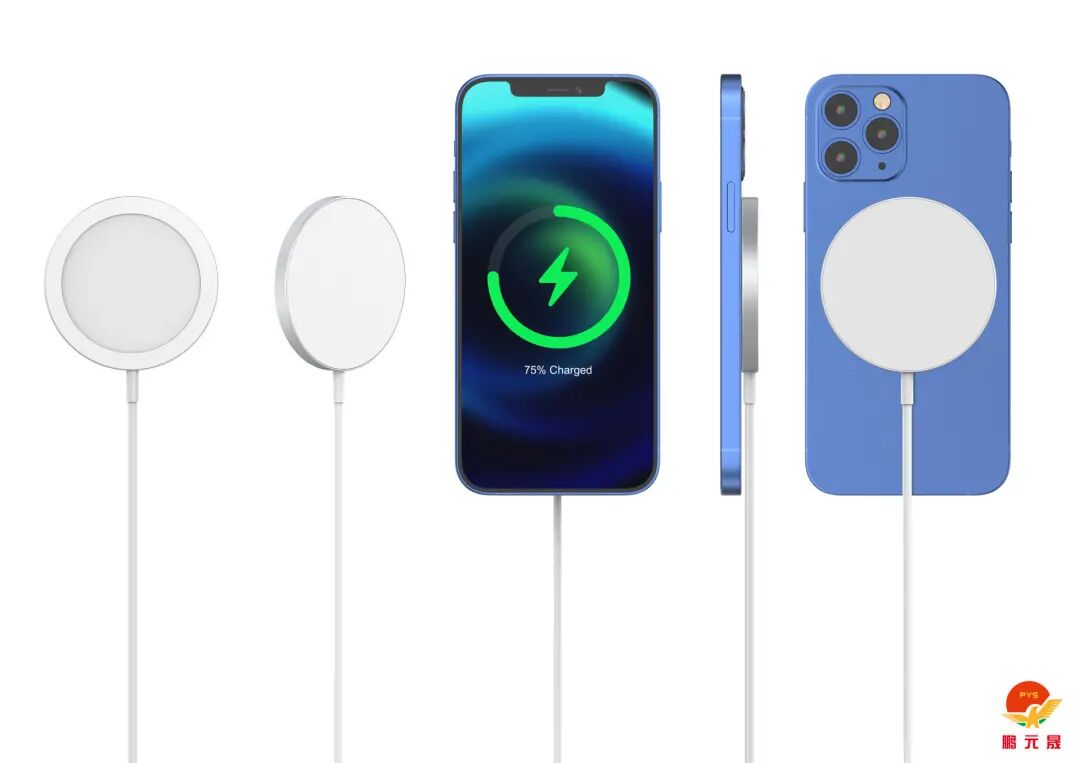

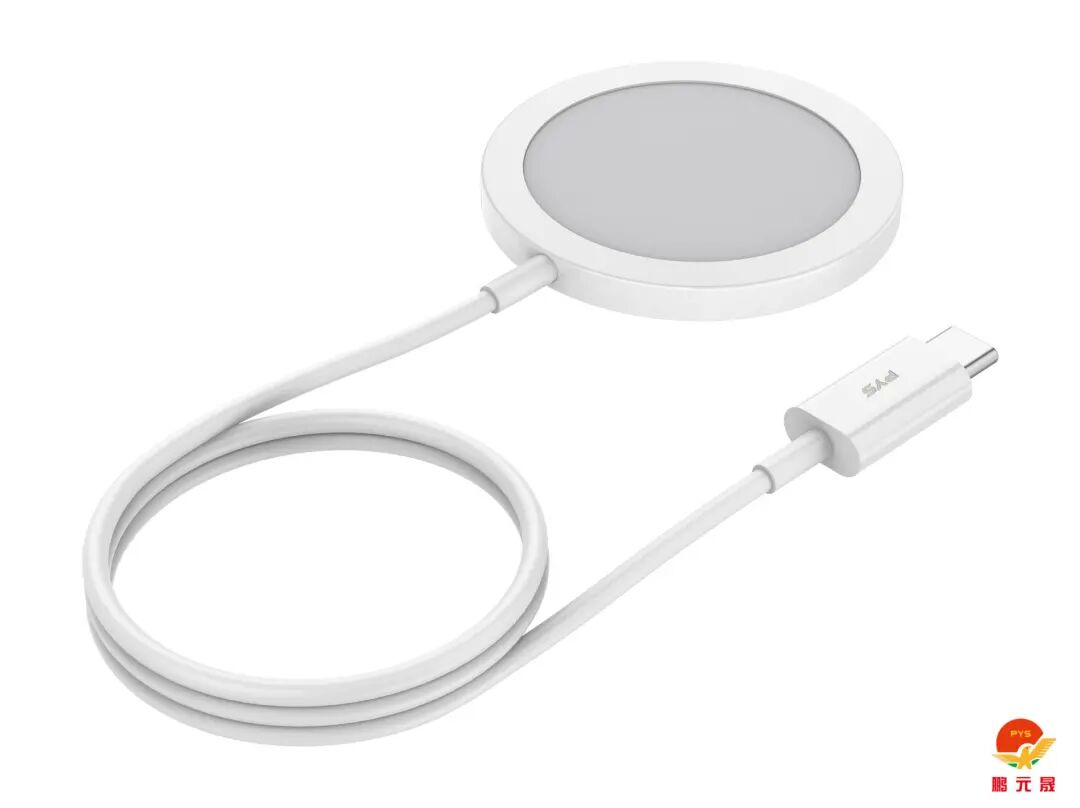

1、标准磁吸无线充：优点是与MagSafe尺寸完全一致，不仅可以单独使用，而且配合MagSafe生态链的配件还可以应用于各种场合。

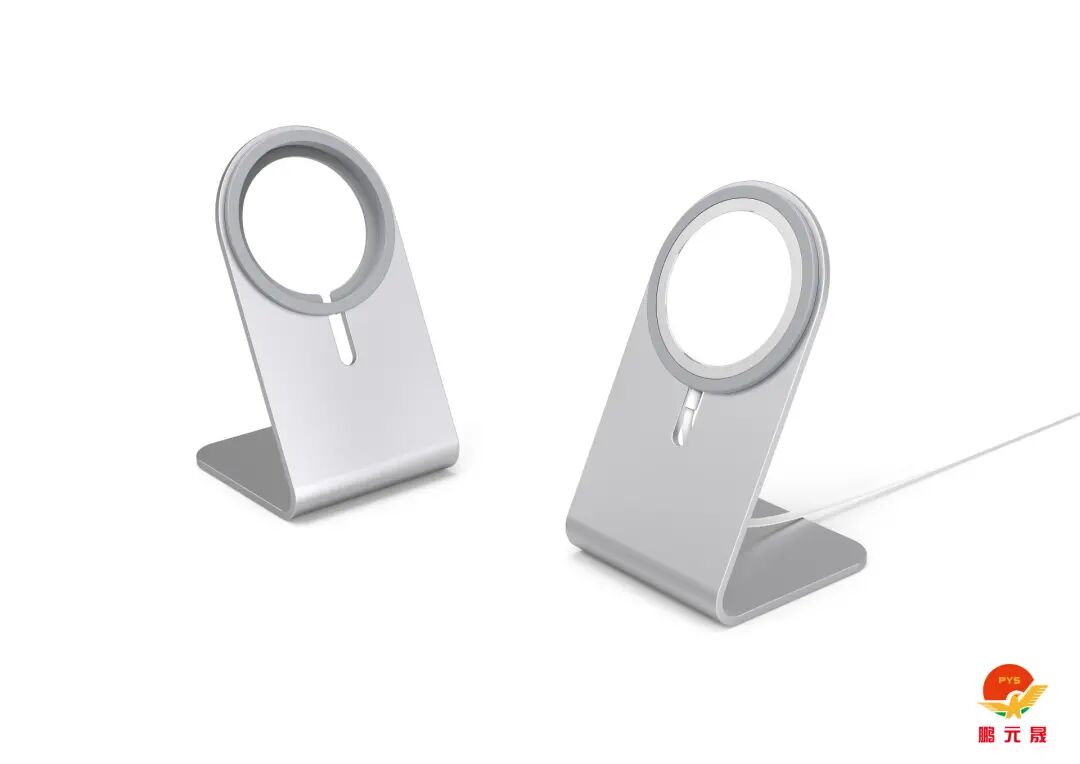

举例：嵌入到不同的Magsafe生态链产品内提升体验。

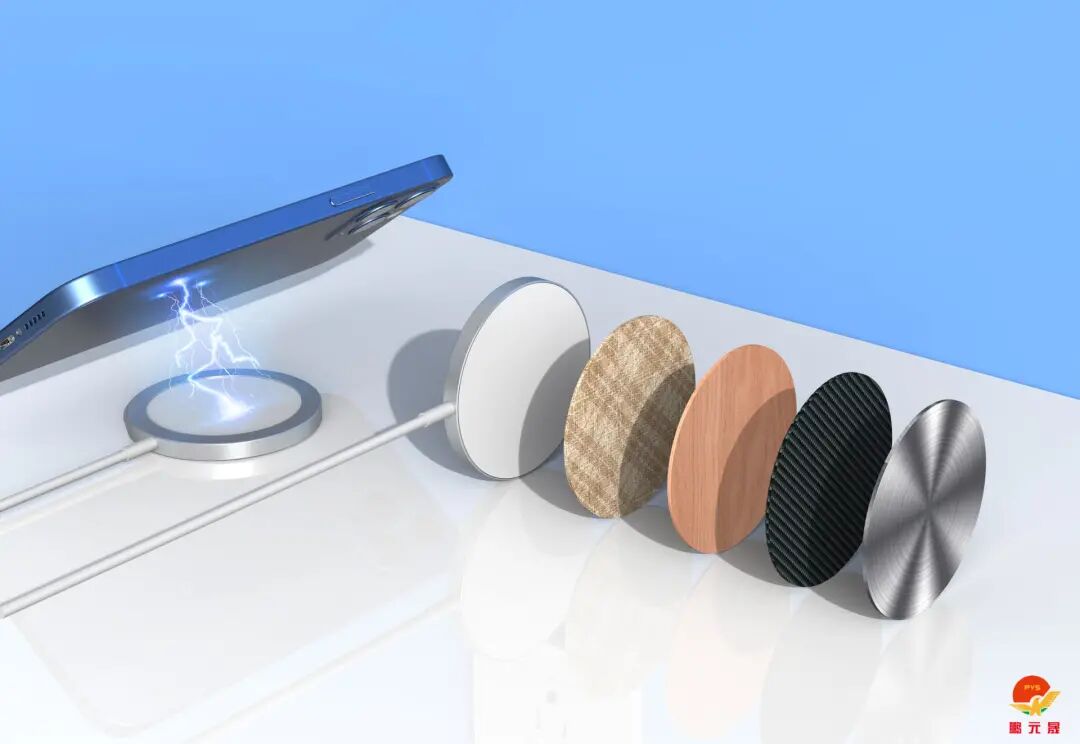

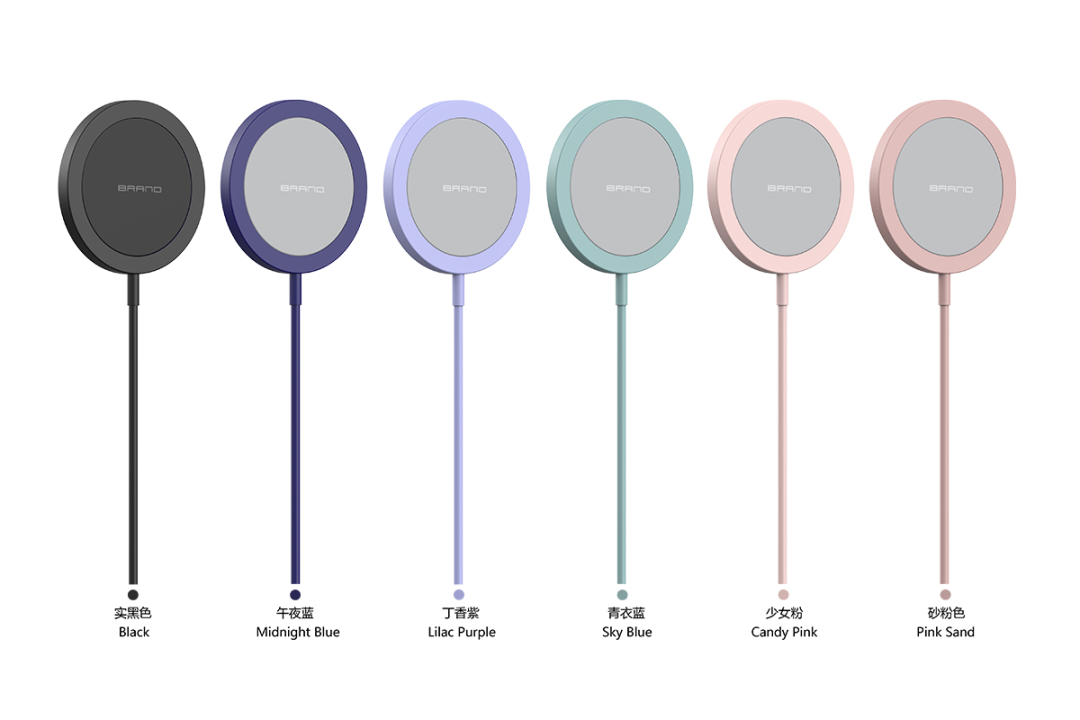

举例：通过更换正面与背面的材料，可以超快速定制不同外观与效果，以及实现更多功能。

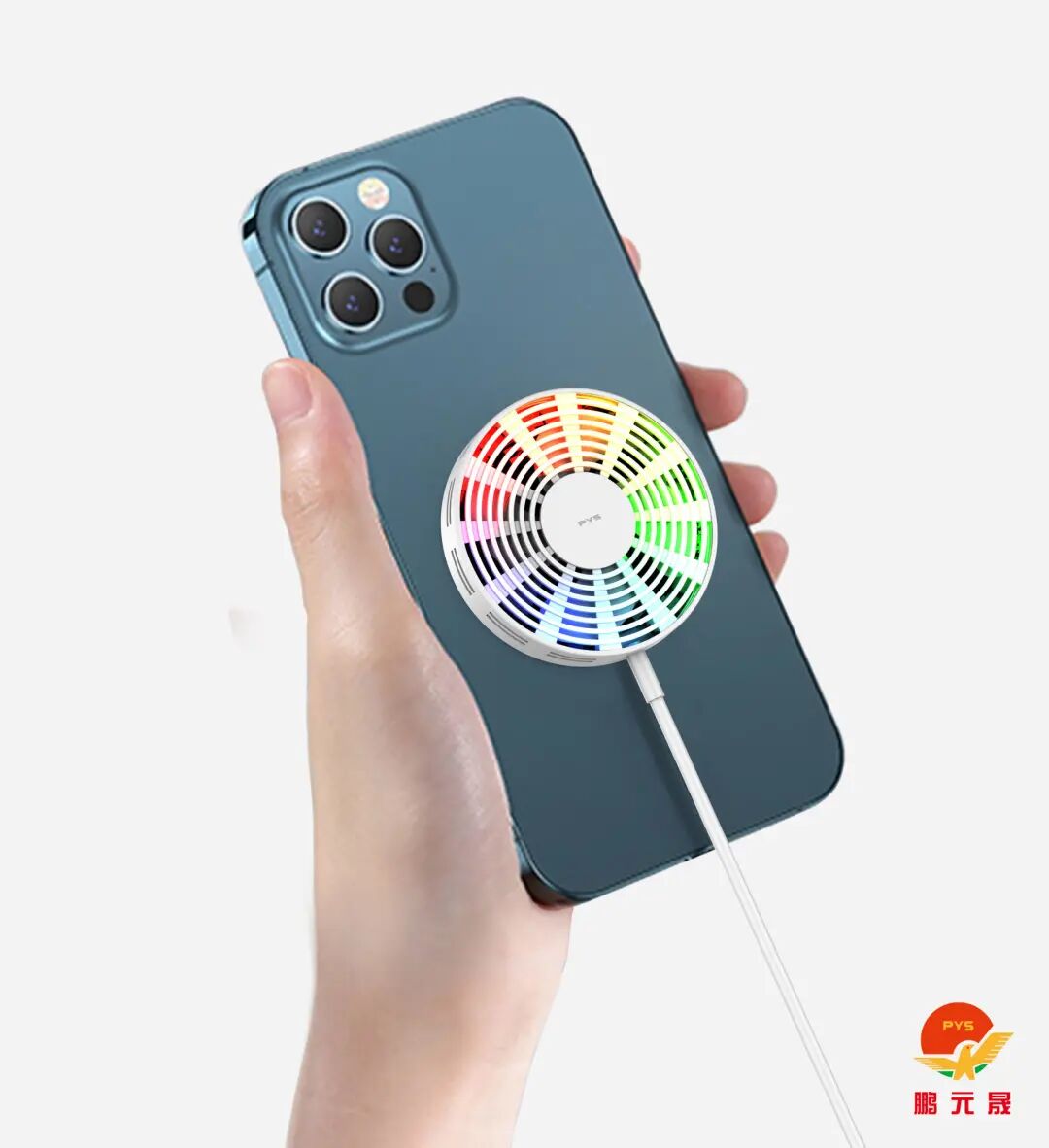

2、超薄风扇磁吸无线充：优点是内置静音风扇，可以确保手机保持低温快充和亮度不降低，对于玩游戏、看视频、开车导航等场合，有非常优异的用户体验，更多信息请留意我们后续发布的解密文章。

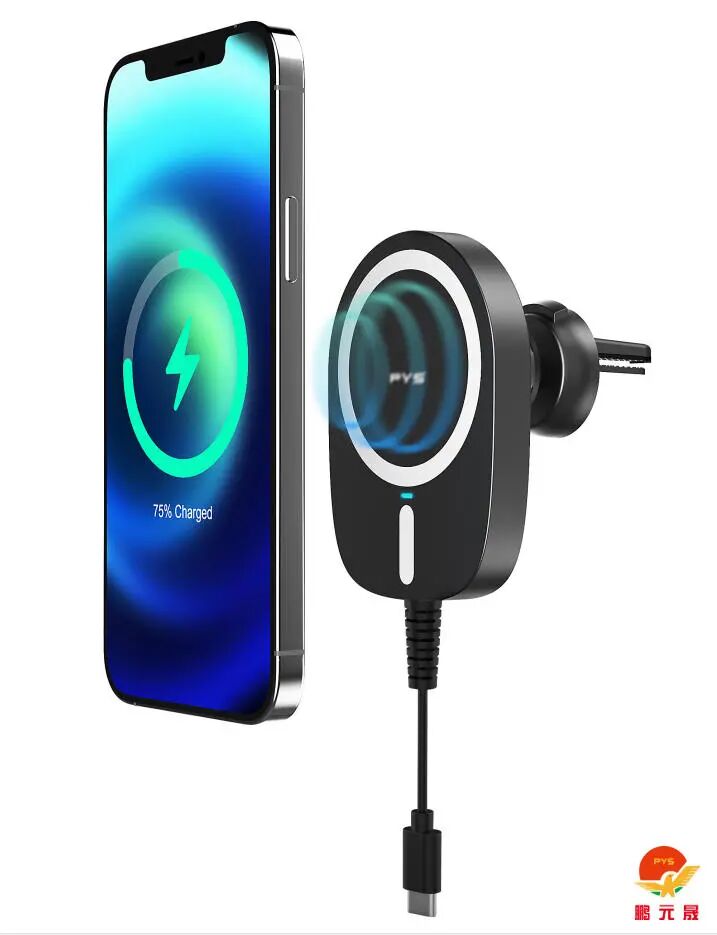

3、基础型车载磁吸无线充：优点是厚度薄、重量轻、吸力略强于MagSafe，供电方式有“车充头供电”与“Type-C USB供电”两种。

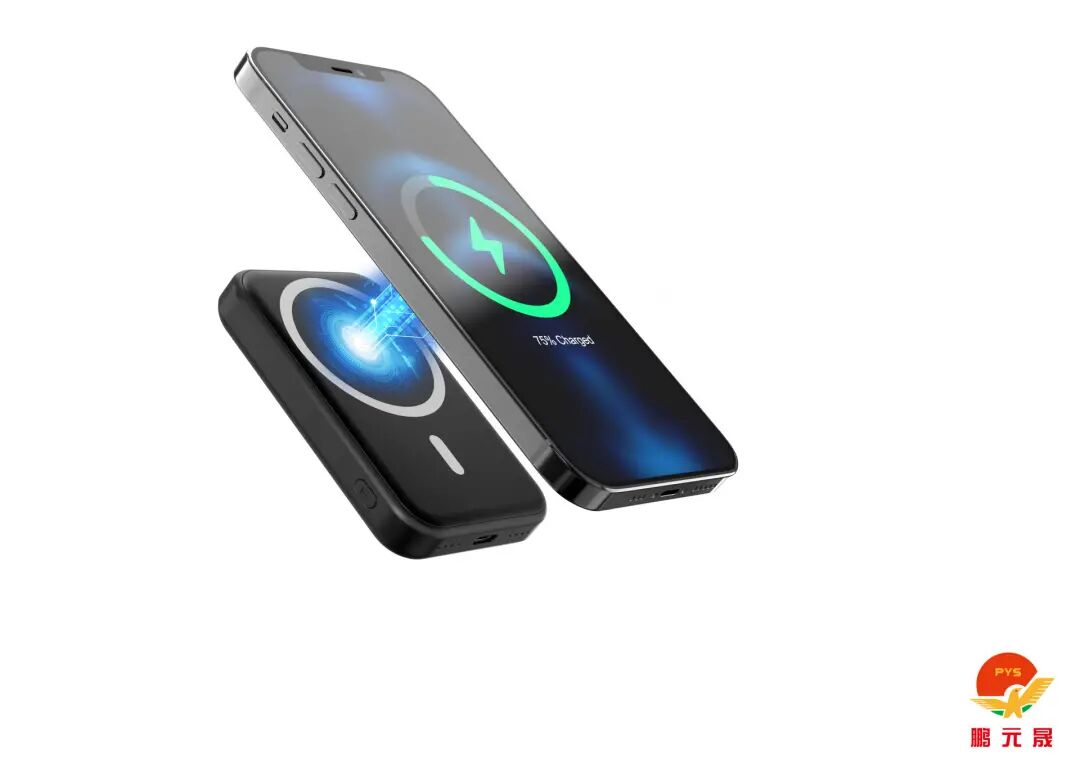

4、移动电源磁吸无线充。
联系方式
深圳市启天太一科技有限公司
邮箱：tyeetech@tyeetech.com
鹏元晟高科技股份有限公司
产品总监：Krisy
手机：15112463958
电话：0755-28130218
邮箱 : Krisy.wen@chinapysind.com
官网：http://www.chinapysind.com
东莞金坤新材料股份有限公司
销售经理：赖强华
手 机：13922943212
邮箱：lqh@ct178.com
官网：http://www.jinconn.com
更多授权供应商与合作伙伴联系方式，请发邮件到tyeetech@tyeetech.com获取。
