诚芯微推出25W全集成迷你PD快充方案
面对快速增长的快充市场需求，诚芯微推出了一款高度集成的25W（三星）迷你PD快充参考方案，其采用CX7530C内置开关管的反激控制器和CX7538B内置同步整流管的高性能同步整流器和XPD720内置VBUS开关管的协议芯片，集成度非常高。只需以上三颗芯片外加整流桥及外围元件即可完成适配器全部功能。
诚芯微是国内为数不多的可提供全集成方案的芯片公司，使用全集成方案开发，可降低适配器开发难度，节省元件成本，并加快产品量产。
一、诚芯微25W PD快充方案外观
诚芯微这款25W方案采用三块PCB堆叠焊接的方案，初级小板上有整流桥和CX7530C反激控制器芯片。

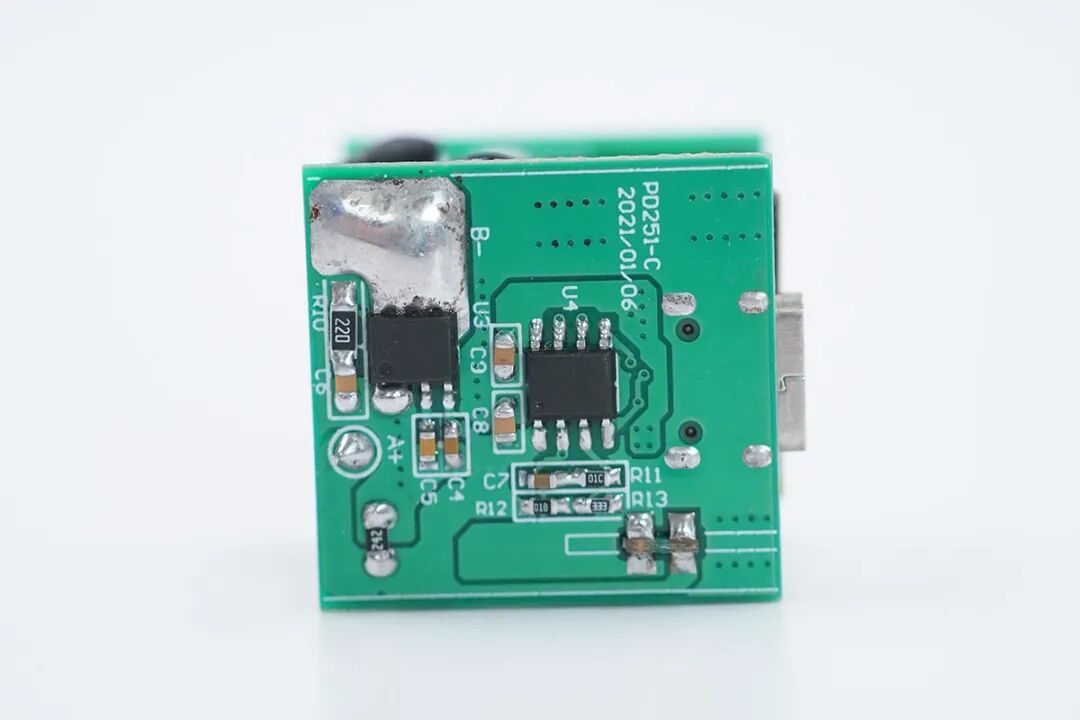

次级小板使用集成了MOS管的同步整流器CX7538B和XPD720协议芯片，次级全部功能由两颗芯片完成，电路简洁，外围元件精简。

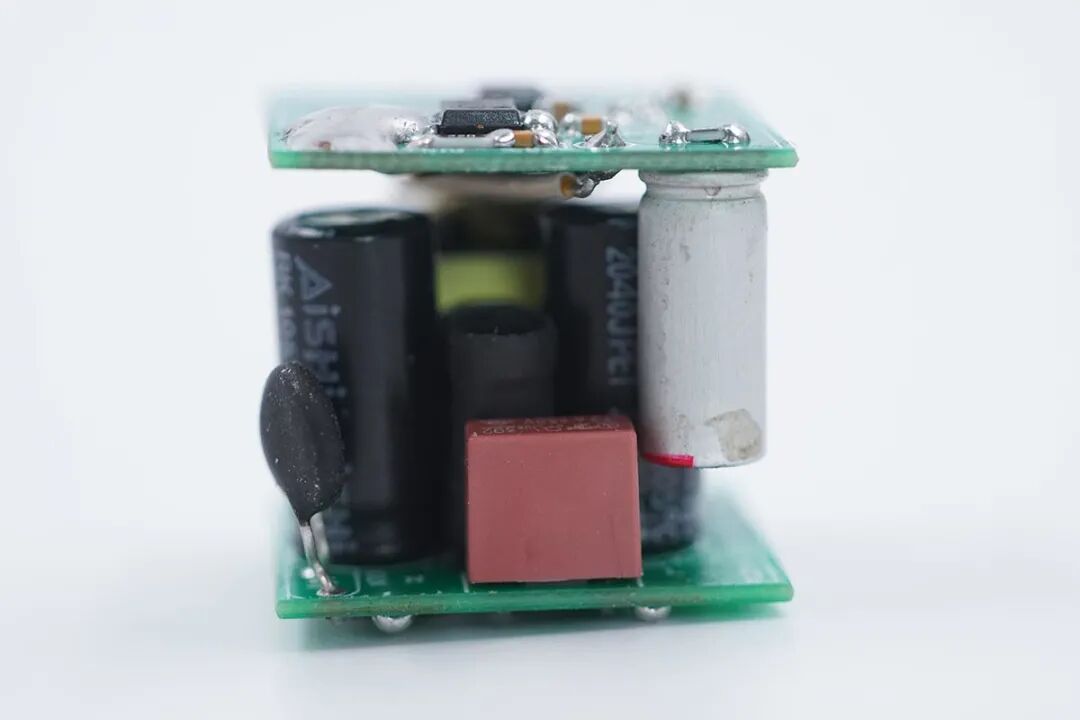

垂直焊接的小板焊接反馈光耦和贴片Y电容，连接初次级电路板。右侧是高压滤波电容和输出固态电容。
输入端有延时保险丝，NTC浪涌抑制电阻，初级采用两颗电解电容滤波，输出采用固态电容滤波。

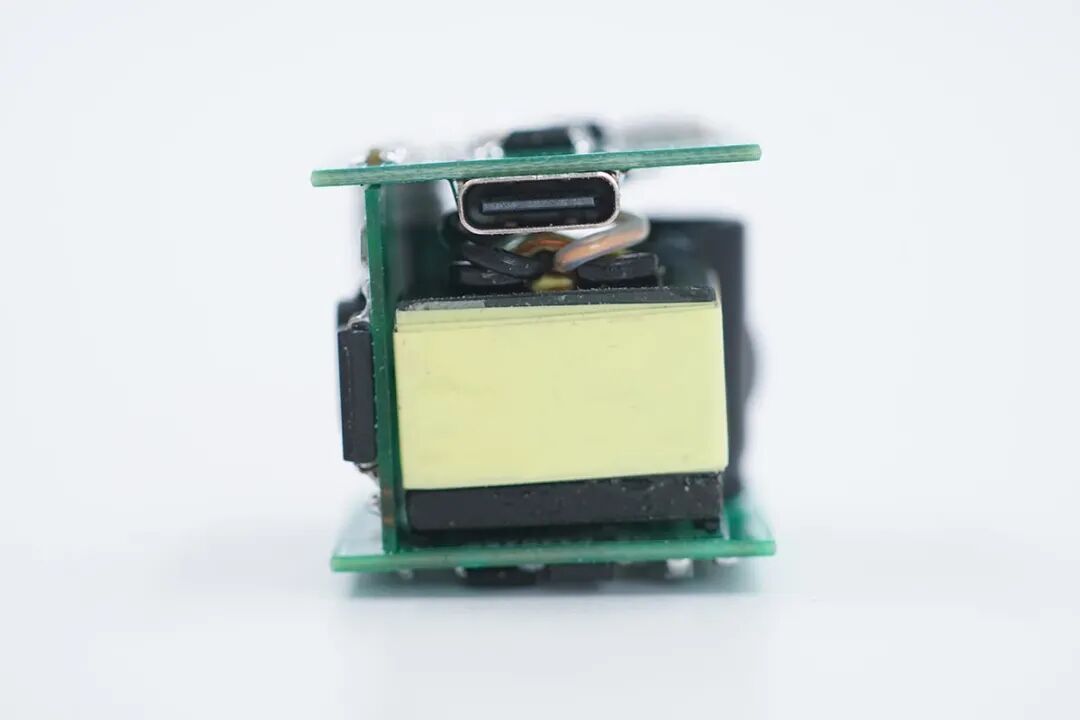

输出USB Type-C母座过孔焊接在输出小板上。

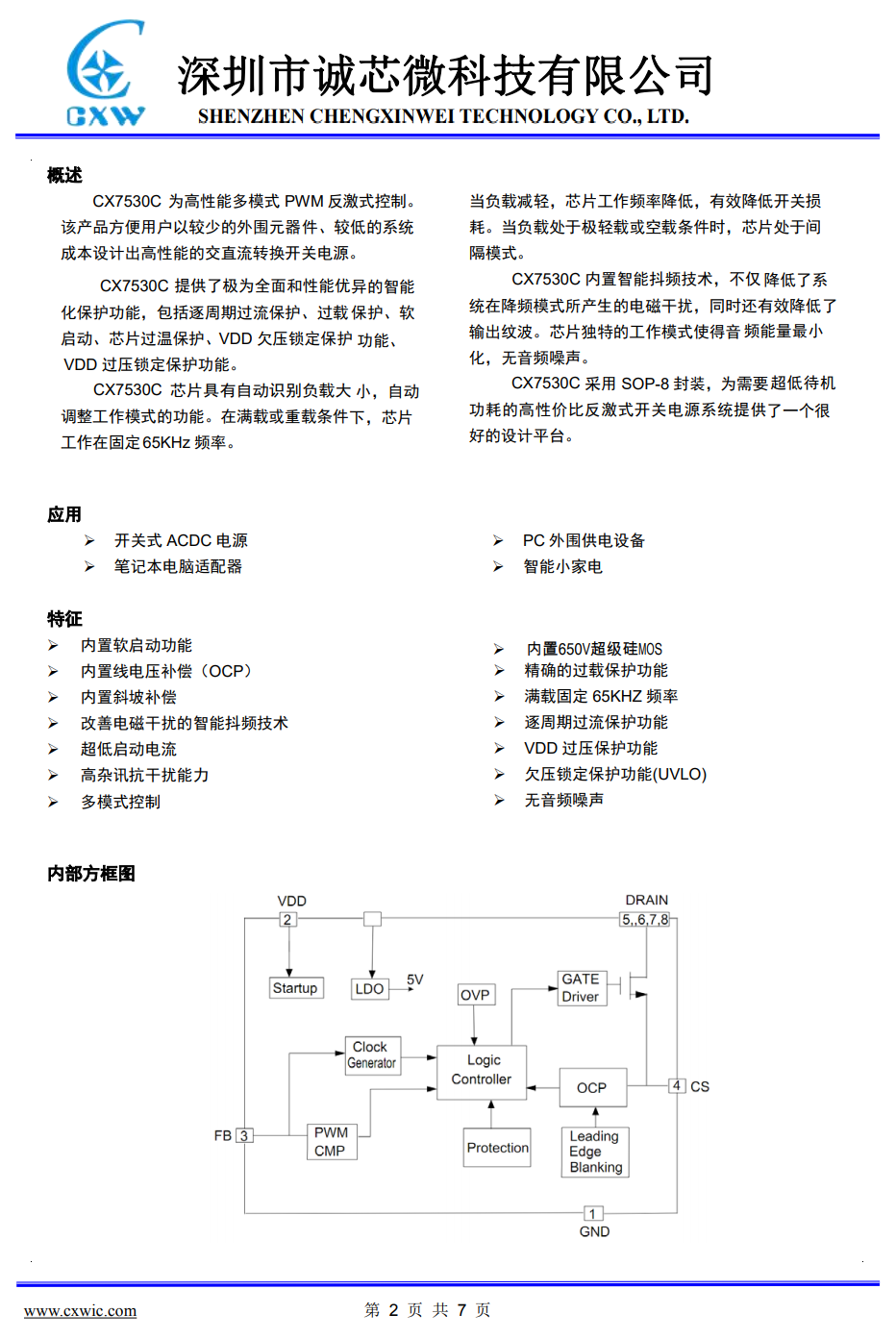

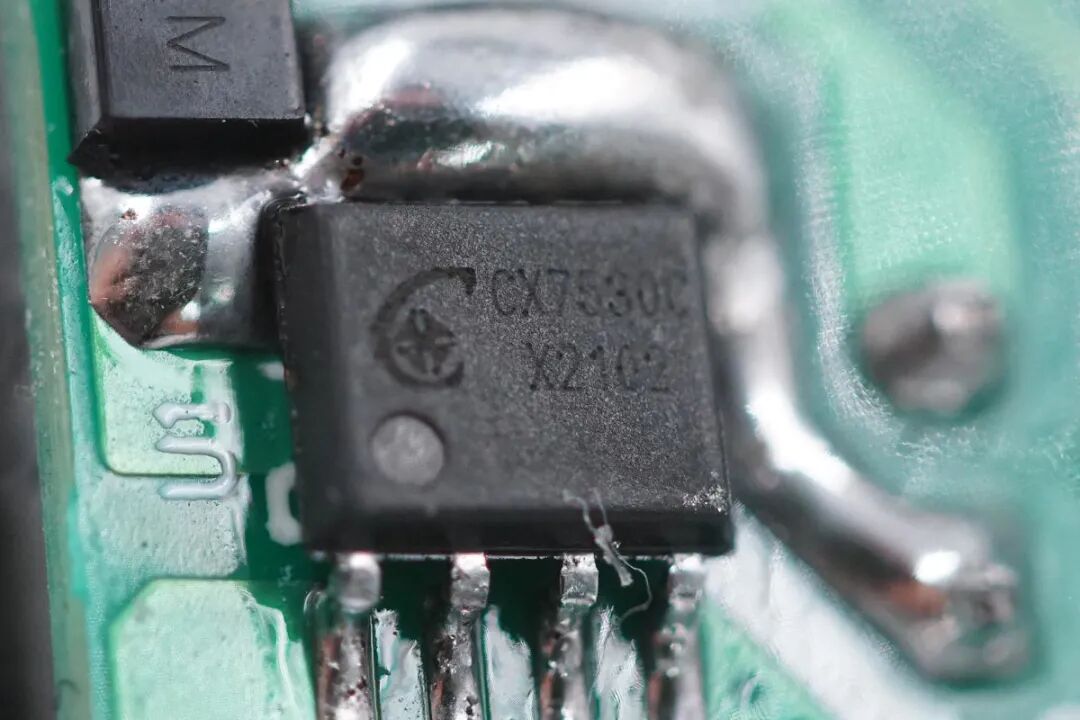

适配器初级采用诚芯微CX7530C集成650V开关管反激控制器，内部集成0.65Ω导阻超级硅开关管，内置软启动功能，内置斜坡补偿，支持智能抖频技术来优化EMI，具有超低空载功耗。宽输入电压下可输出33W功率，用于25W输出有更低的温升表现。
诚芯微CX7530C支持极为全面和性能优秀的智能化保护功能，包括逐周期过流保护，过载保护，软启动，芯片过热保护，供电欠压过压保护功能。适用于PD快充适配器和智能小家电等小功率高可靠性开关电源。

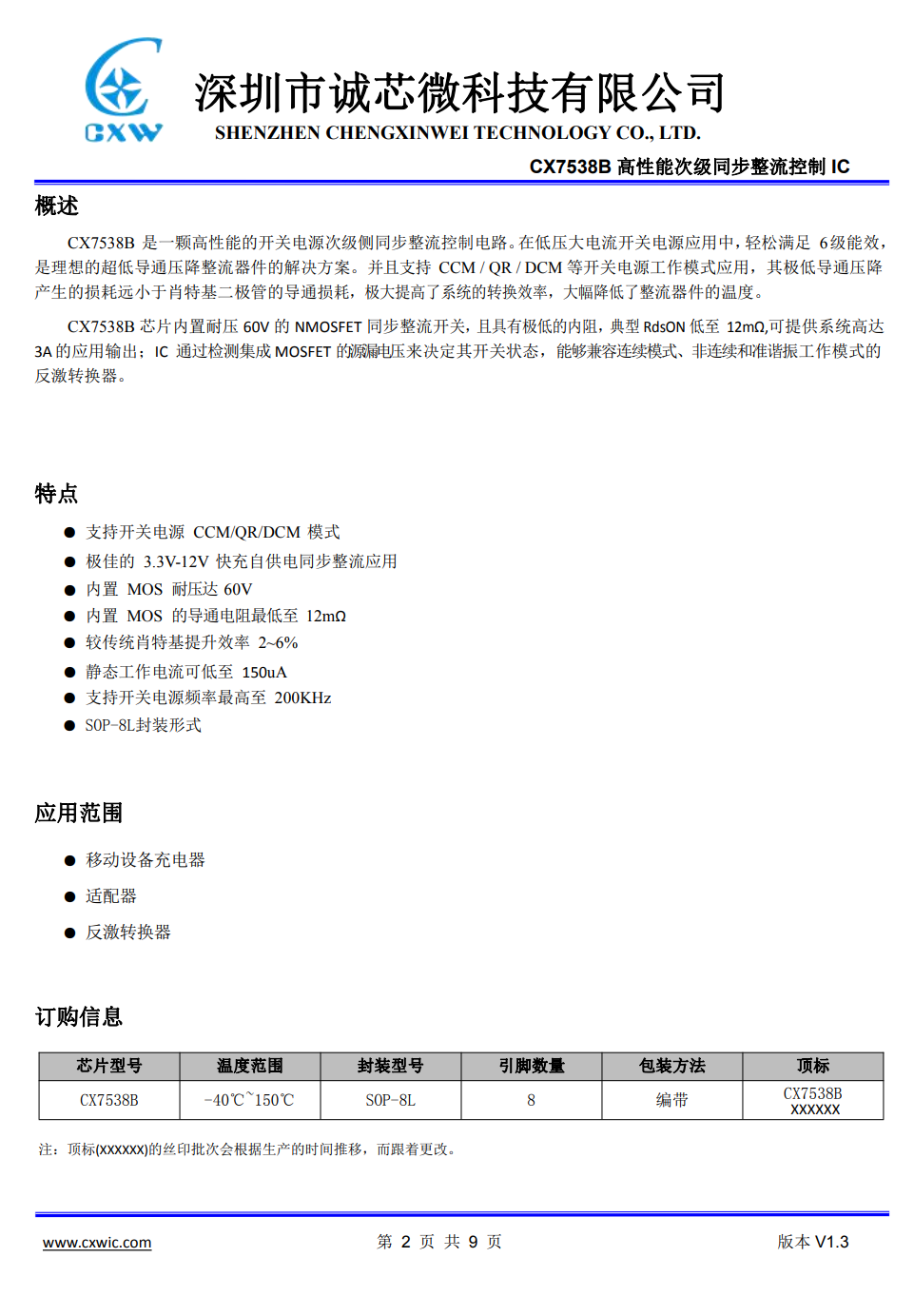

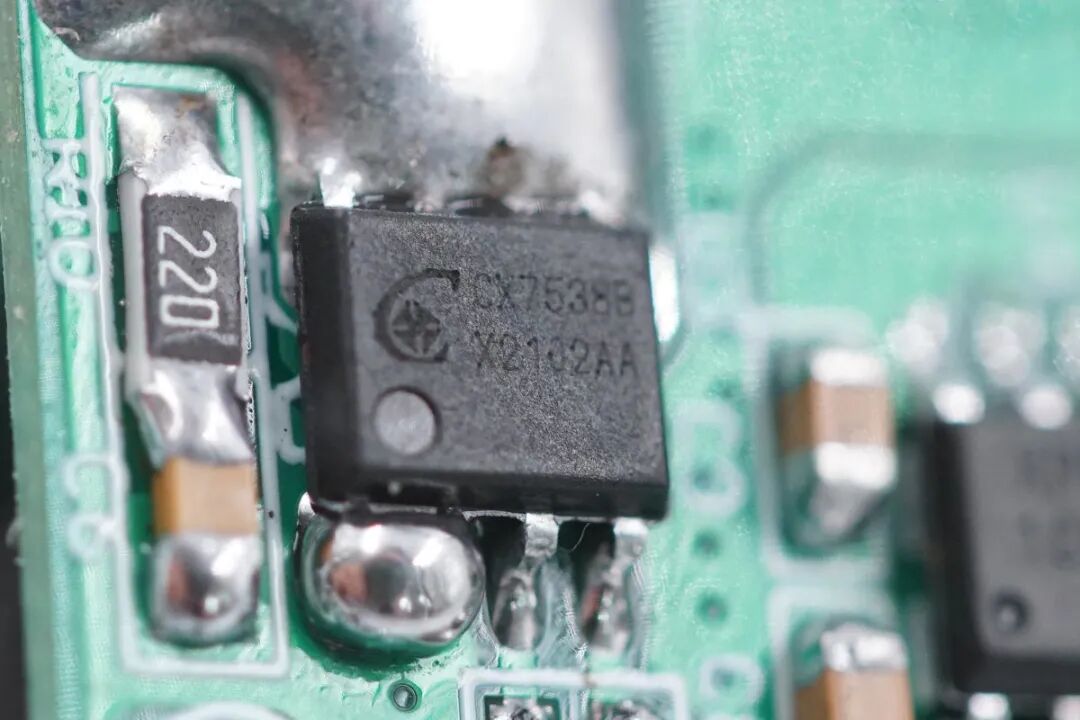

适配器次级采用内部集成同步整流管的多模式同步整流器CX7538B，其内部集成60V耐压，导阻12mΩ的同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作频率，静态电流低，相比传统肖特基整流方式可提高2-6%效率，支持3A输出电流。
诚芯微CX7538B支持3.3-12V宽电压范围输出，外围元件仅两颗电容，配合CX7530C控制器可轻松满足六级能效要求。

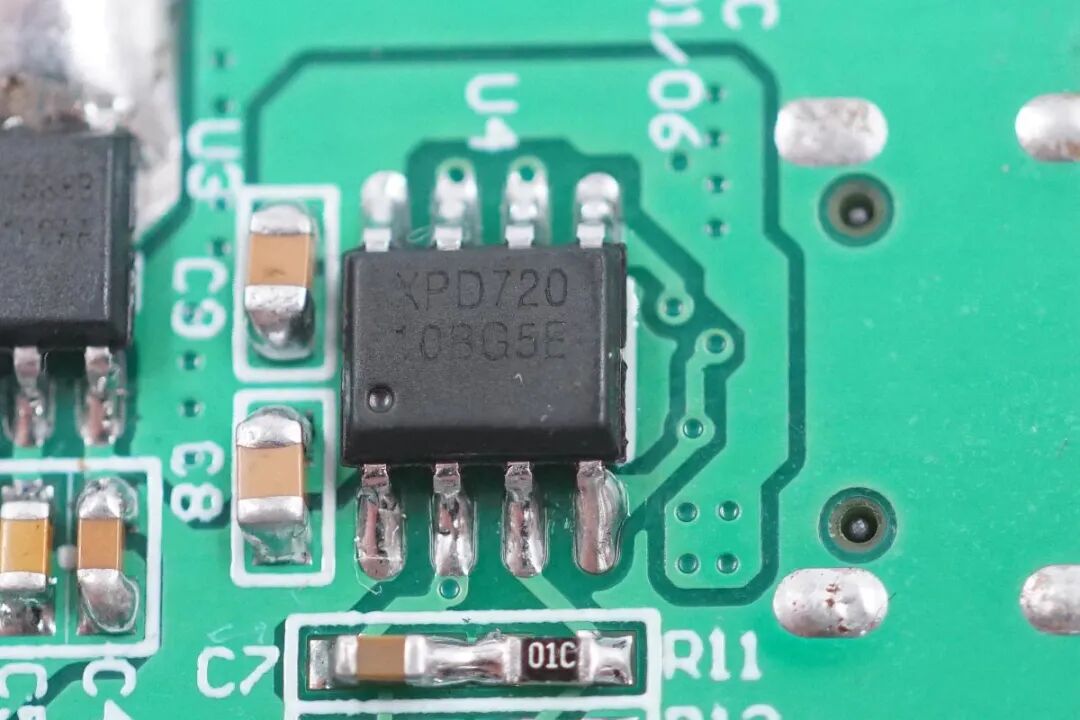

云矽XPD720内部集成VBUS开关管和输出电流取样电阻，相比传统方案显著节省PCB空间。除此之外，XPD720还通过了PD3.0认证，支持5/9/12V输出，支持全面的快充协议，内置VPWR和VBUS双放电通路，芯片反馈支持线损补偿。
云矽XPD720支持USB PD以及PPS，QC3.0/2.0协议，华为SCP/FCP快充协议，三星AFC快充协议，支持光耦和DC-DC反馈，可应用于PD快充和车充移动电源等应用。XPD720内置动态过压/欠压/过流保护，启动输出前监测端口电压，D+/D-和CC1/CC2过压保护。功能强大，且外围精简，非常适合高集成度PD快充电源使用。

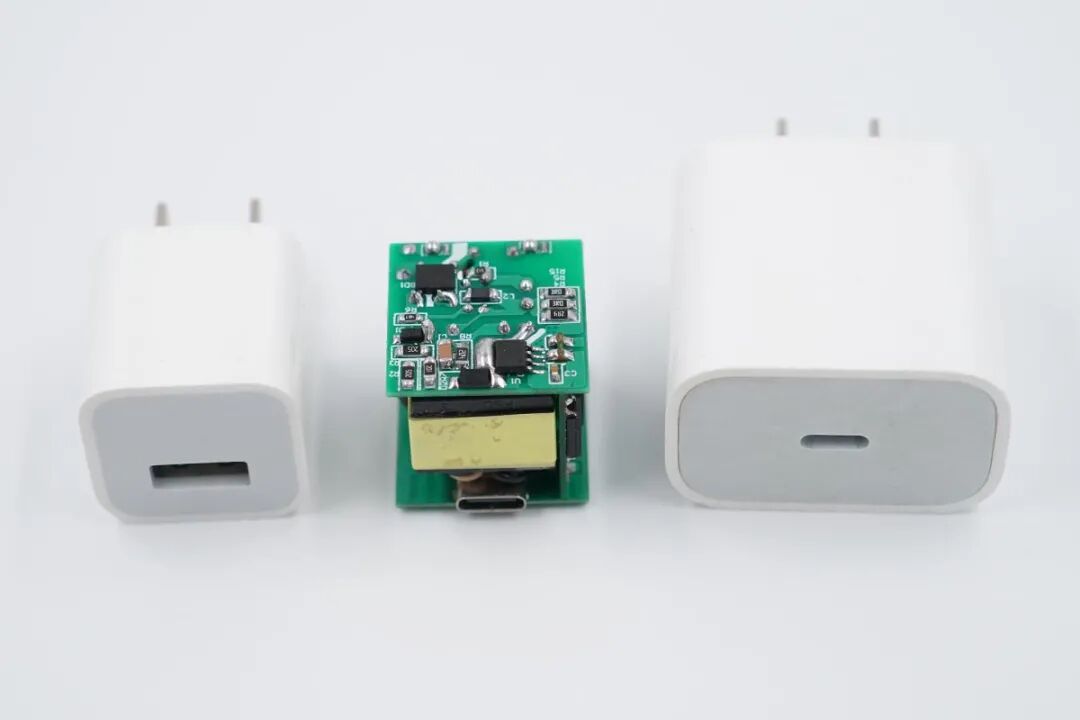

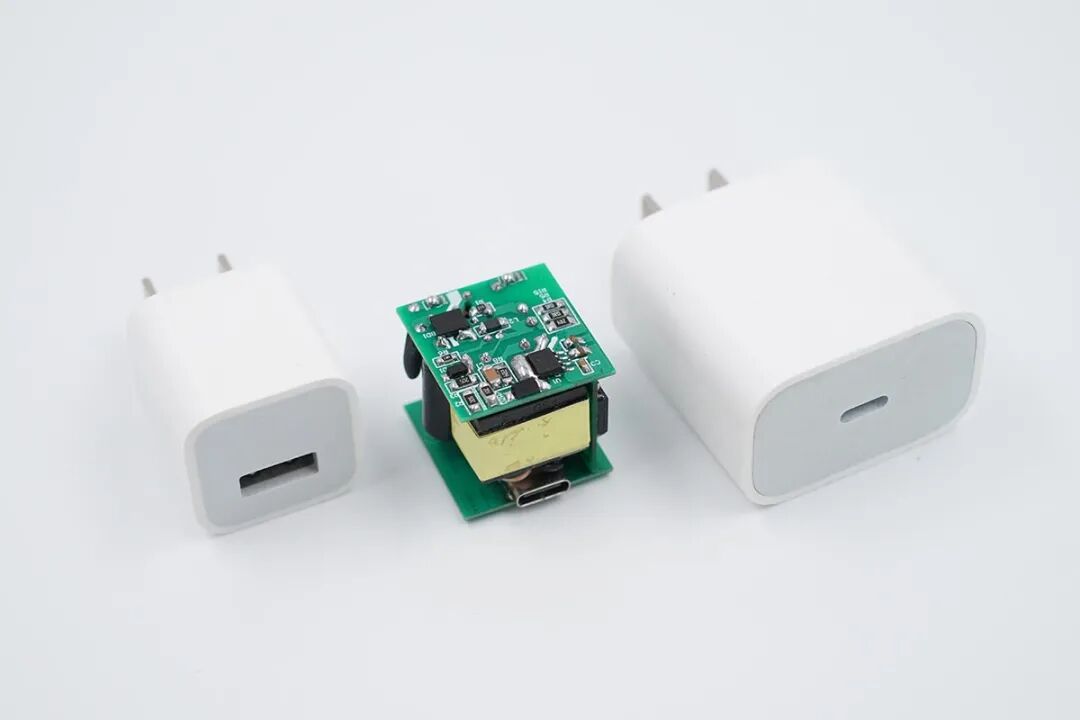

诚芯微 25W Demo大小与苹果5W和20W 适配器体积对比。
诚芯微25W Demo裸板尺寸与苹果5W尺寸相当。
诚芯微25W Demo裸板宽度与1元硬币直径相当。

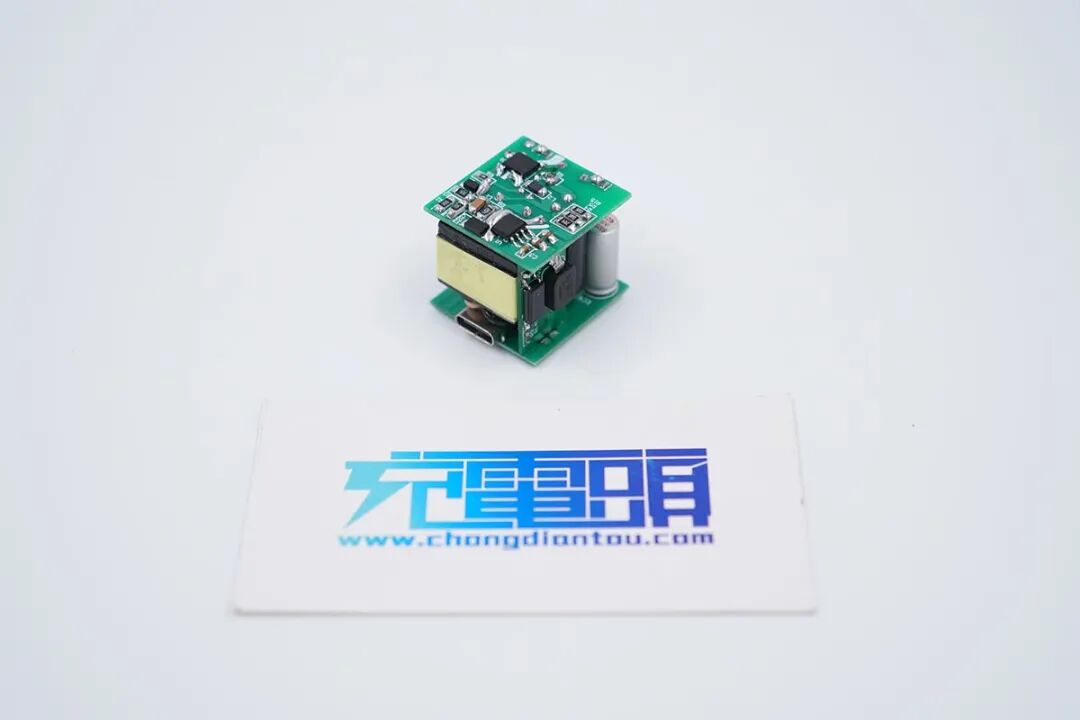

诚芯微25W Demo与充电头网名片对比，非常小巧。
二、诚芯微25W PD快充方案兼容性测试

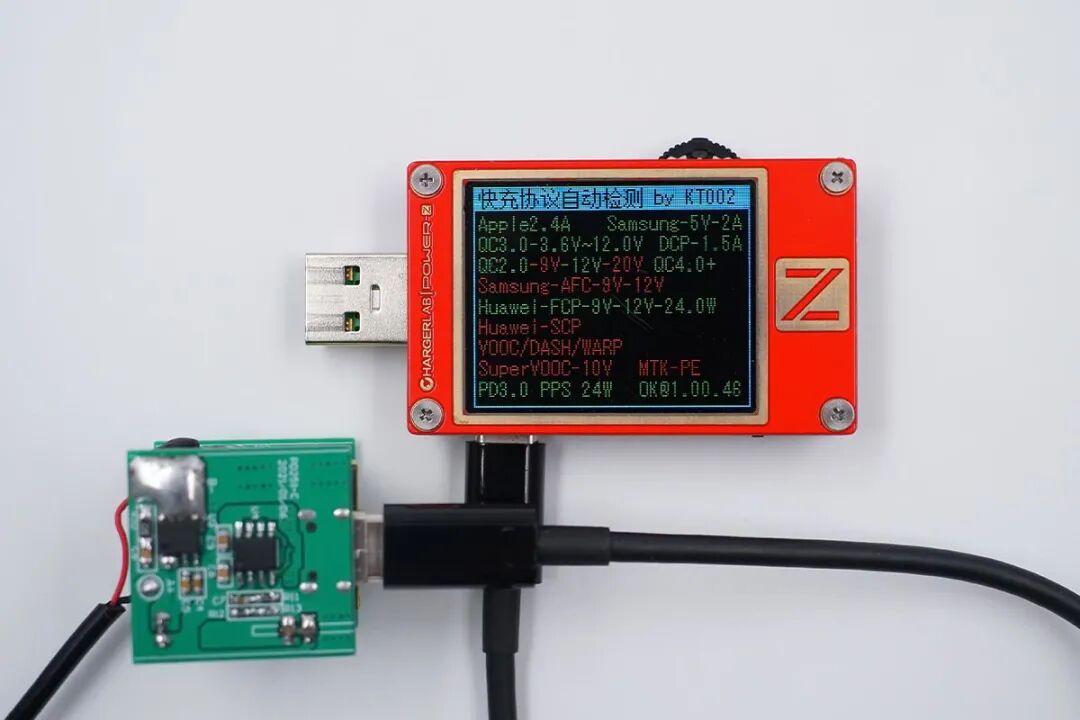

诚芯微25W Demo采用单C口输出设计，使用ChargerLAB POWER-Z KT002测试输出协议，XPD720支持Apple 2.4A，Samsung5V2A，QC2.0/3.0，华为FCP快充协议，同时还支持PD3.0 PPS快充协议。

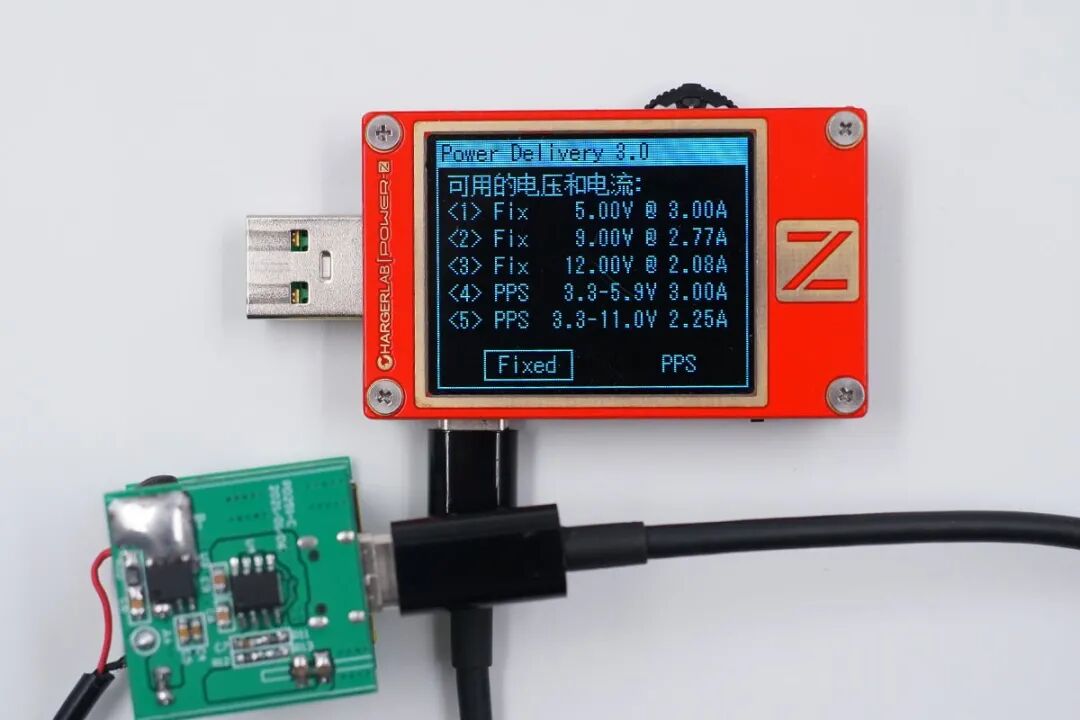

PDO报文显示XPD720支持5V3A，9V2.77A，12V2.08A三组固定输出以及3.3-5.9V3A和3.3-11V2.25A两组PPS输出。

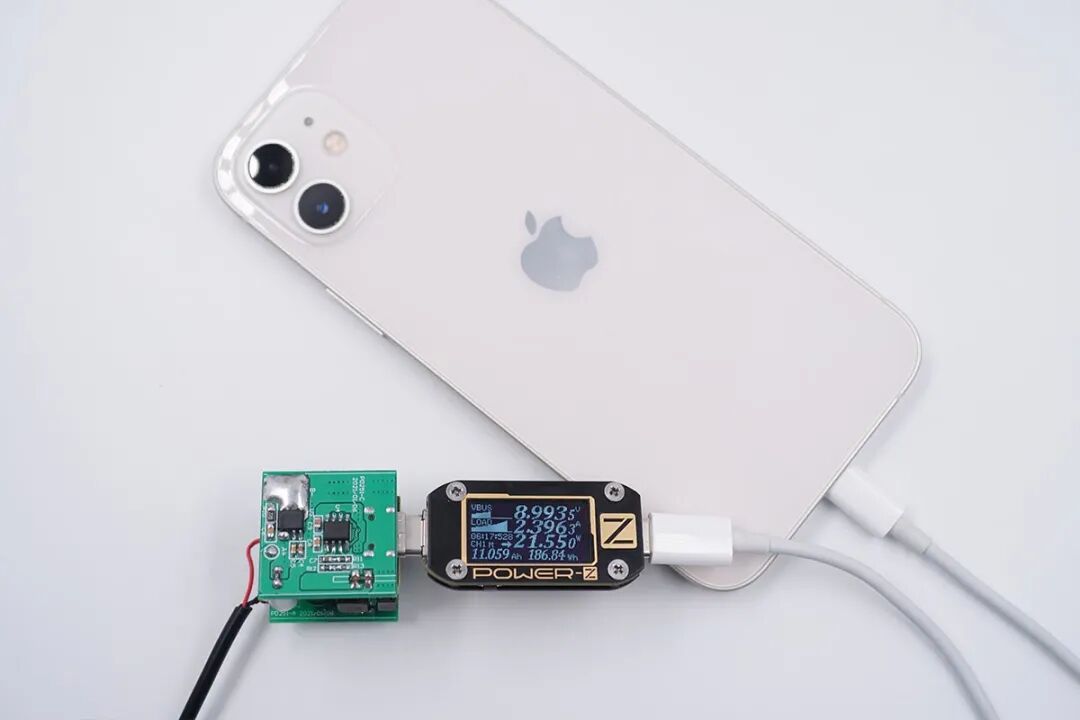

使用诚芯微25W PD方案为iPhone 12充电，测得电压8.99V，电流2.39A，充电功率约21.55W，进入USB PD快充。

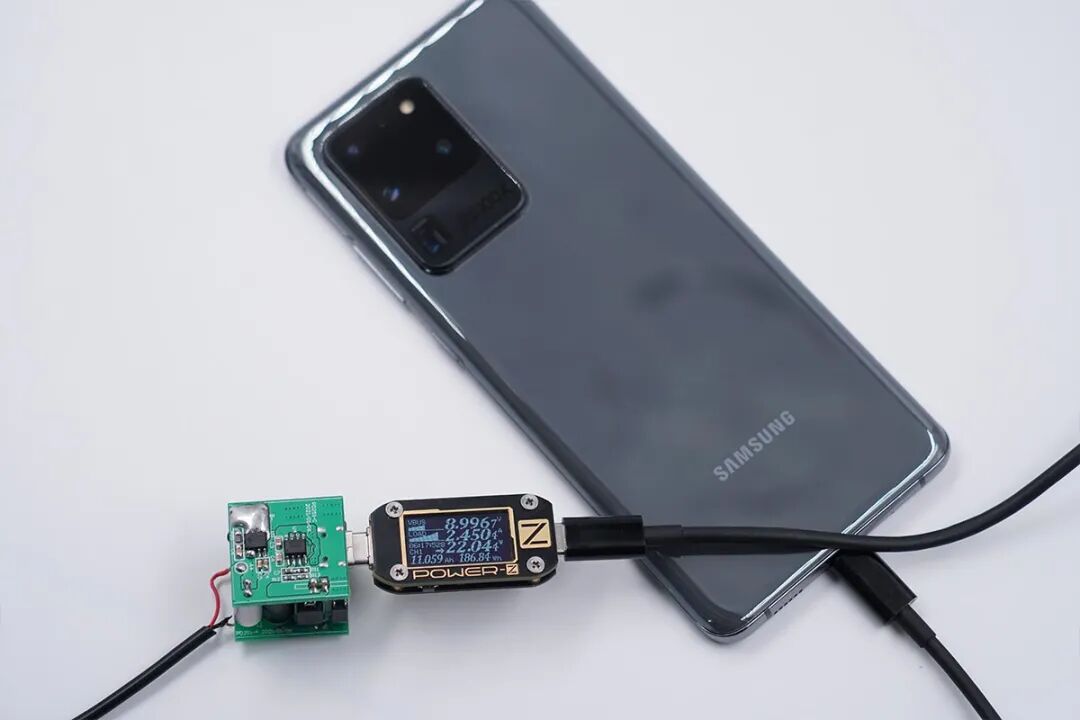

为三星 S20 Ultra 5G手机充电，电压8.99V，电流2.45A，充电功率22W，进入USB PD快充。
为红米Redmi K30 至尊纪念版充电，电压8.53V，电流2.27A，充电功率19.4W，进入USB PD快充。

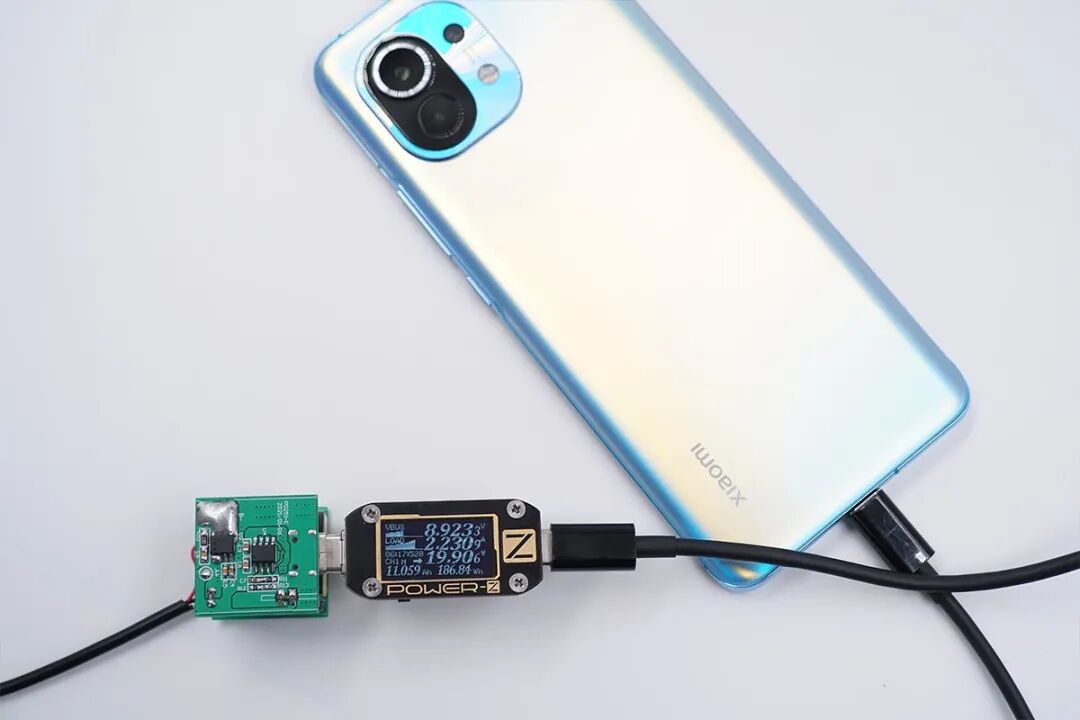

为小米11手机充电，电压8.92V，电流2.23A，充电功率约为19.9W，进入USB PD快充。
为华为 P40 Pro手机充电，电压8.98V，电流1.33A，充电功率约为12W，进入USB PD快充。

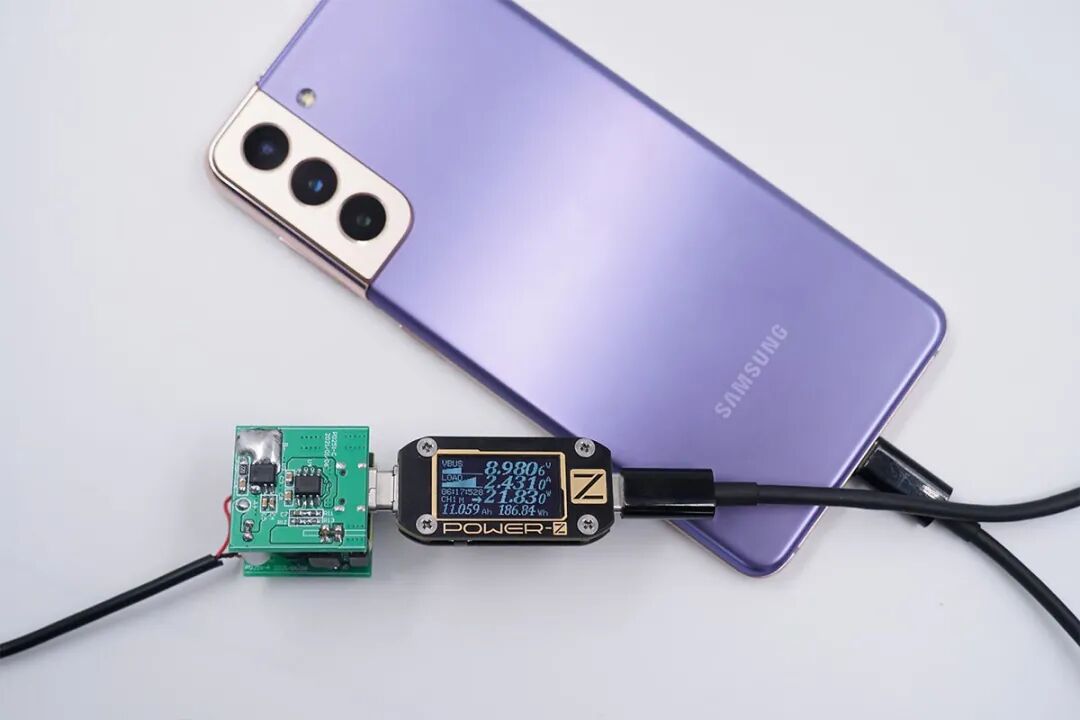

为三星S21手机充电，电压8.98V，电流2.43A，充电功率约为21.8W，进入USB PD快充。
通过以上兼容性测试，诚芯微25W PD快充方案对主流手机快充的兼容性非常好，均可进入快充大功率充电，实现满功率输出。
充电头网总结
诚芯微采用三颗高集成芯片组成的25W PD快充方案，内置开关管减小占板面积，且外围元件很少，集成度非常高。通过展示，25W方案体积仅为苹果5W充电器大小。诚芯微CX7530C支持30W输出功率，25W输出留有余量，可降低温升，提升使用体验。
云矽XPD720协议支持广泛，且对主流手机支持非常好，并且内置输出VBUS开关管和输出电流取样电阻，可大大减小次级元件占板面积，满足对体积苛刻的要求。且输出功率可定制，满足不同市场需求。
诚芯微原厂联系方式：
于先生：18718516802
黄先生：13714426886
周小姐：13005477447
曹先生：13510309697
资料下载请前往：www.cxwic.com（诚芯微企业官网）
