市场再添新将，艾科微发布氮化镓快充全套合封方案
2021年初，艾科微电子宣布推出旗下首款65W快充电源方案，正式入局USB PD快充市场。
在3月26日举办的2021（春季） USB PD＆Type-C亚洲展上，艾科微资深产品应用技术经理 郭建亨先生带来了《电源方案再进化，专注于高密度电源完整芯片解决方案》主题演讲，并发布艾科微最新的氮化镓快充电源解决方案。
艾科微是一家专注于高密度完整芯片解决方案的公司, 核心团队具备超过 20 年专业经验于功率半导体产业, 透过不断的创新及前瞻的系统架构并深入结合功率器件及高效能封装，来实现高品质、高效能与纯净的电源系统，以满足市场对未来的需求。
过往提供完整芯片解决方案(含芯片, 功率器件)的公司, 我们发现大多都是欧美重量级半导体公司, 但艾科微不仅仅提供完整方案而已, 艾科微的使命是满足顶级客户使用需求，不断追求高密度电源应用之极致，并结合策略伙伴引领拓荒路，来达到极致的高密度电源方案。
在电源系统中, 最不可或缺的就是功率器件，如MOS管、氮化镓，碳化硅等......

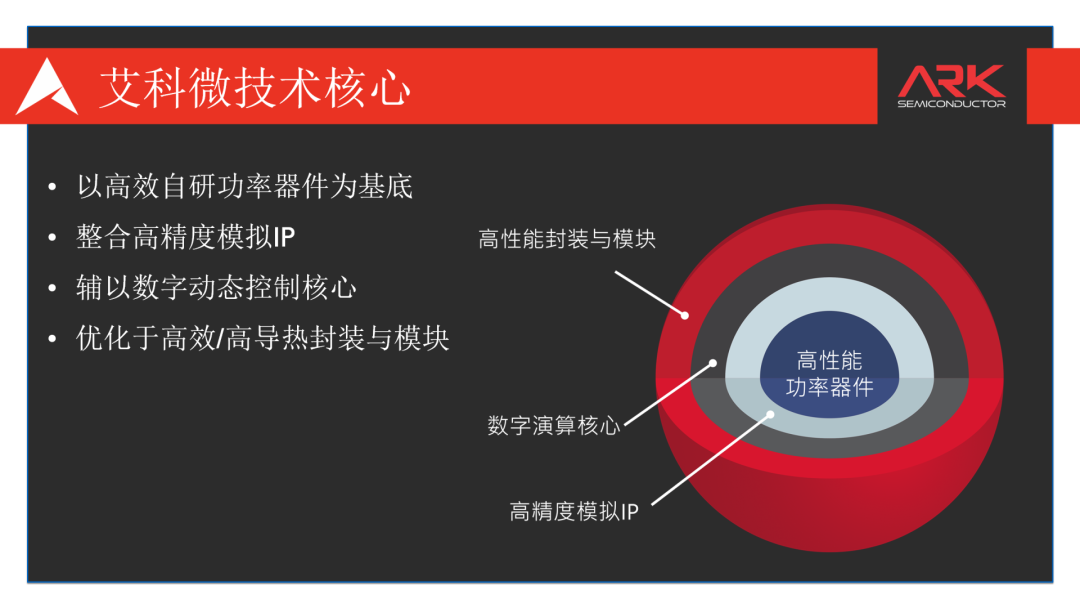

艾科微就是以高效率自研功率器件为核心，并配合高精度的模拟电路及数字控制的优势，来达到系统效能的优化。另外投入资源在优化封装或模块，解决散热, 降低寄生电杆电阻等, 来达到高效高集成的方案。

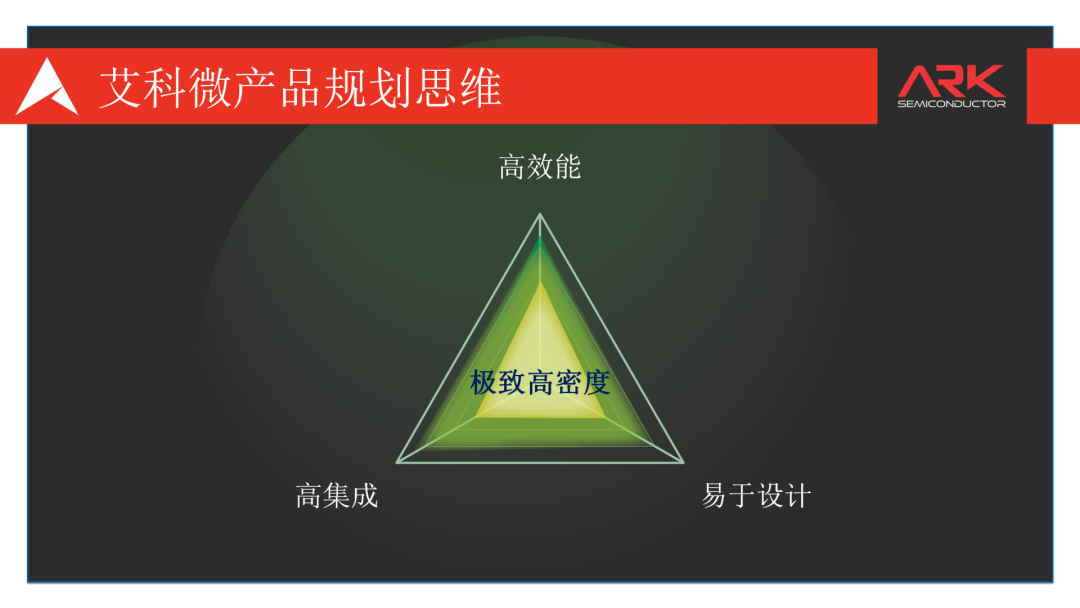

艾科微芯片的设计及规划上, 是希望使用者在不同设计选用不同器件的同时, 芯片控制上可以更智能, 並且有更高效, 高集成和易于设计的优势, 这也很容易理解，高密度，第一个就是高集成度，内部集成了多个必须的单元，因为集成的单元多，外围元件也简化，所以易于设计。因为芯片密度非常高，所以内部不可能集成内阻高的开关管，集成内阻低的开关管，自然就提高了芯片效率。

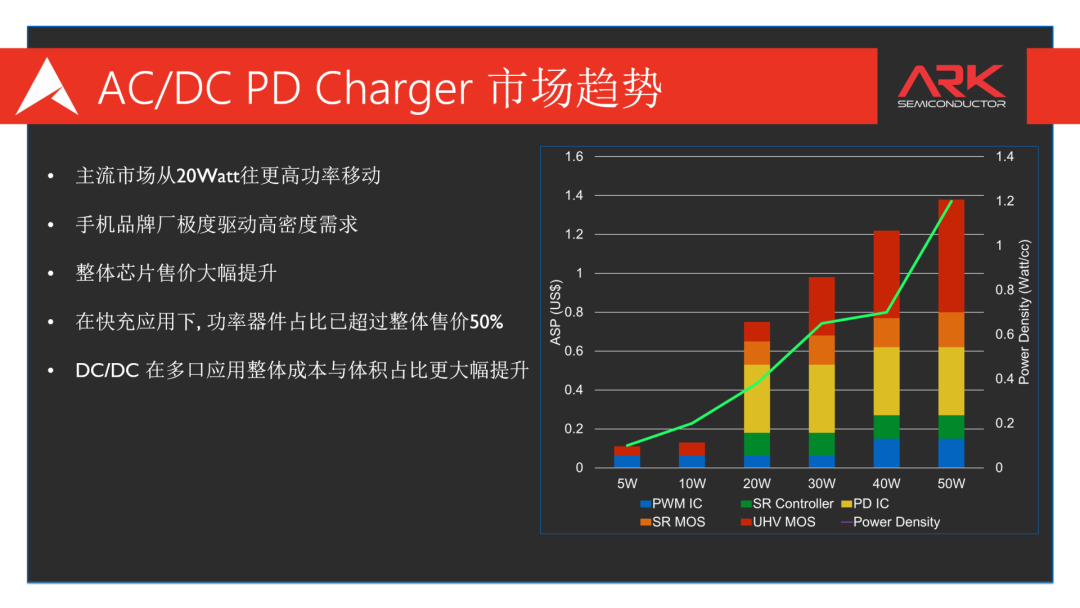

艾科微归纳的PD快充市场趋势，与过往适配器相比，PD快充的市场应用成面更广，从手机到笔记本，甚至在小家电我们都看到快充的身影，也因为应用的广泛及支持度增加，PD支持的电压范围很广，常见的输出范围为3.3V-21V，而在苹果引领的20W快充，及安卓手机不配充电器的大环境拉动下，市场开始增大功率到25、30W、65W，瓦数越来越大，口数越来越多，相对使用及要求功率器件的性能，变得越来越重要，也占据很大一块成本
完整的功率半导体是驱动芯片加上功率器件，在设计时需要高度的以系统解决方案为导向的设计思维，根据电性能参数整合器件并优化，功率芯片的封装要考虑散热，做到易于散热。

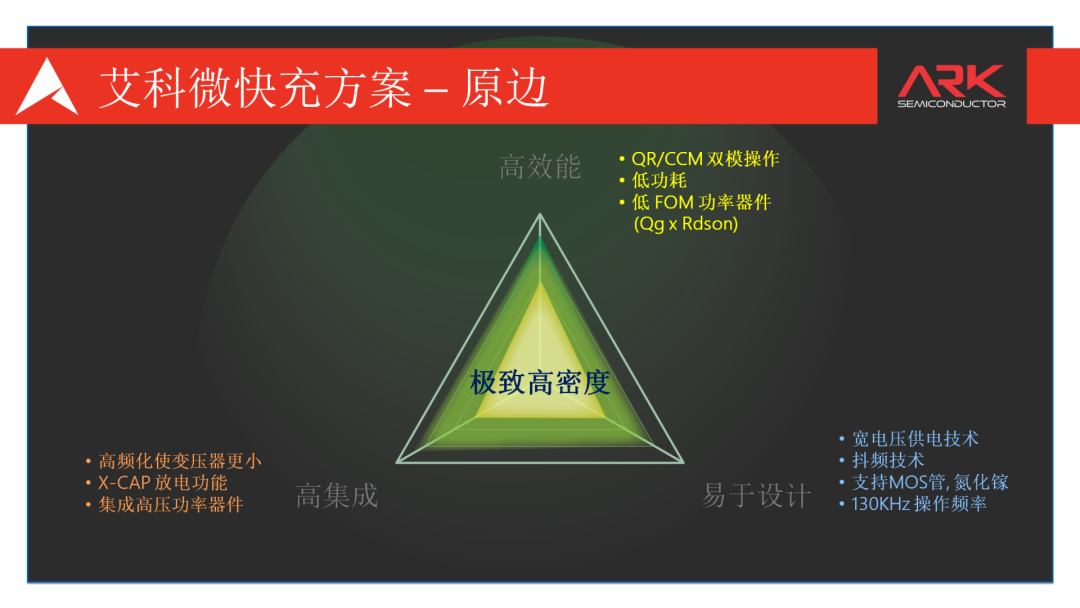

艾科微的极致高密度原边方案具有高集成、高效能、易于设计的优点。原边控制器内部集成X电容放电功能，并透过高频QR/CCM双模式控制来使变压器尺寸缩小, 未来并会有集成高压功率器件的产品。芯片使用低功耗技术，使用低FOM值的MOS管降低开关损耗，支持QR和CCM运行，在轻载和重载都有不错的表现。
另外芯片采用宽电压供电技术，无须外围供电电路, 即可支持栓出3.3V-21V。采用抖频技术降低EMI，内部驱动器支持MOS管和氮化镓，无需外置驱动器组件。130KHz频率不需对现有的设计做过多改动。
艾科微推出了一款高集成度的AKC6000控制器，支持QR/CCM工作模式，片内集成X电容放电功能，集成高压启动电路，集成高压自供电技术，支持130KHz工作频率。芯片分为直驱MOS和直驱氮化镓两个版本，支持完善的保护功能，并且支持独立的过热保护。

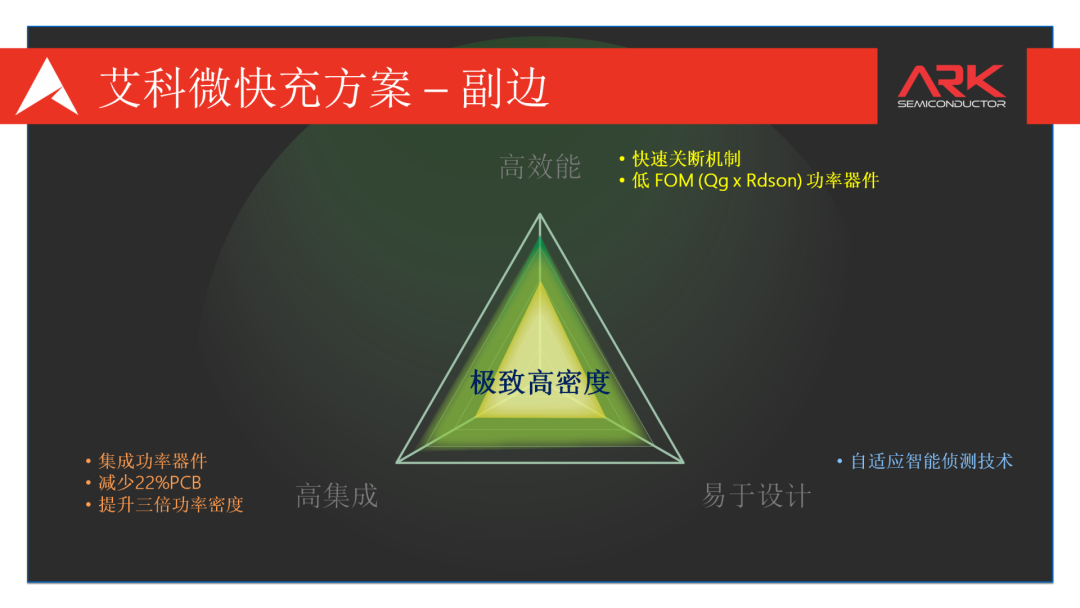

艾科微的极致高密度副边方案同样具有高集成、高效能、易于设计的优点。

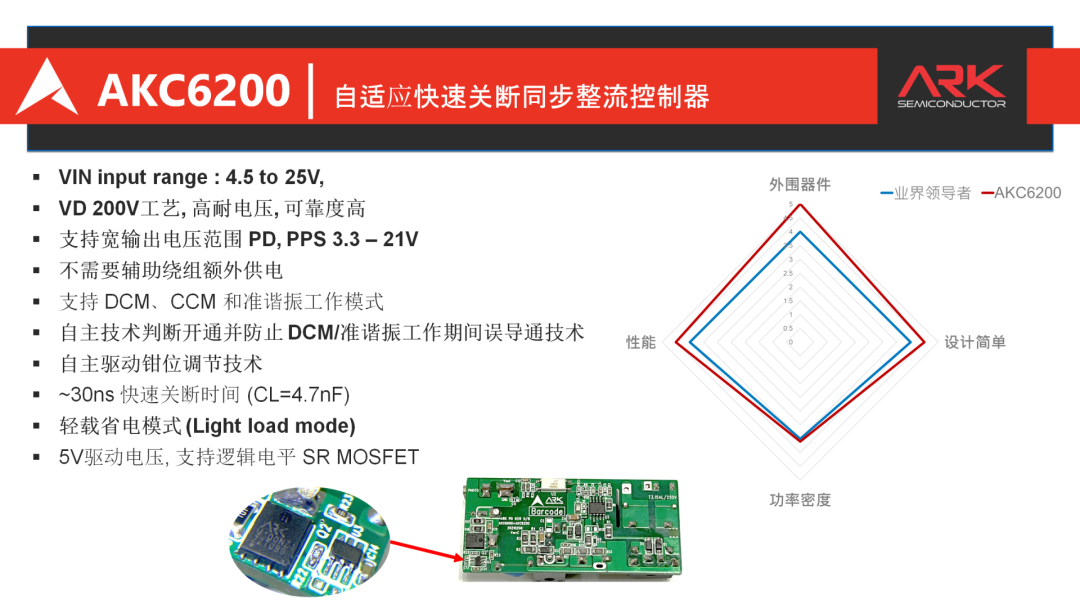

在艾科微同步整流控制器AKC6200 中，快速的智能关断，无论不同应用下选用不同功率器件情况，可以智能的判断同步整流开通，并适时进入驱动钳位达到最佳效能。
另外AKC6200不须外部器件设定即可防止 DCM 和准谐振工作期间误导通，在适配器或快充电源上，无论副边高端低短使用，或供电上无需额外的辅助绕组并且可以支持 3.3V-21V的宽输出电压范围，VD脚耐压200V，在可靠性上也是大大的加分。
艾科微在今年二季度计划推出一款副边全集成同步整流芯片，支持PD PPS需求的3.3-21V输出电压，不需要辅助绕组供电，支持DCM/CCM/QR工作模式，内部集成100V NMOS同步整流管，控制器和MOS进行极致优化，支持30W-65W输出功率。

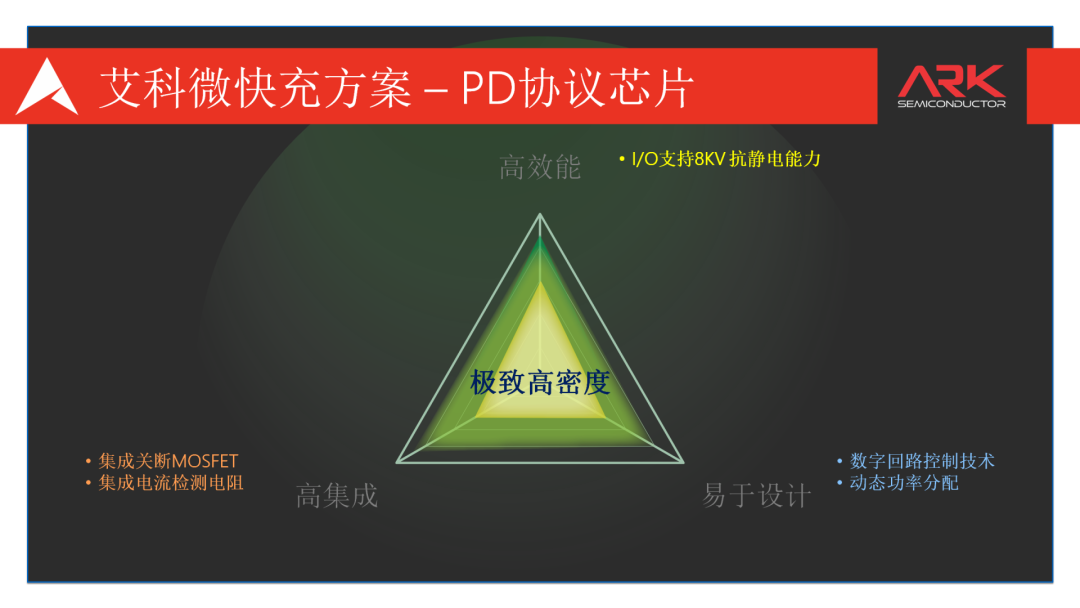

艾科微的极致高密度PD协议芯片，高集成内部集成VBUS开关管和电流检测电阻，减少外部元件数量，节省面积。高效能是芯片I/O引脚支持8KV抗静电能力，可靠性更高。易于设计支持动态功率分配和数字回路控制技术。

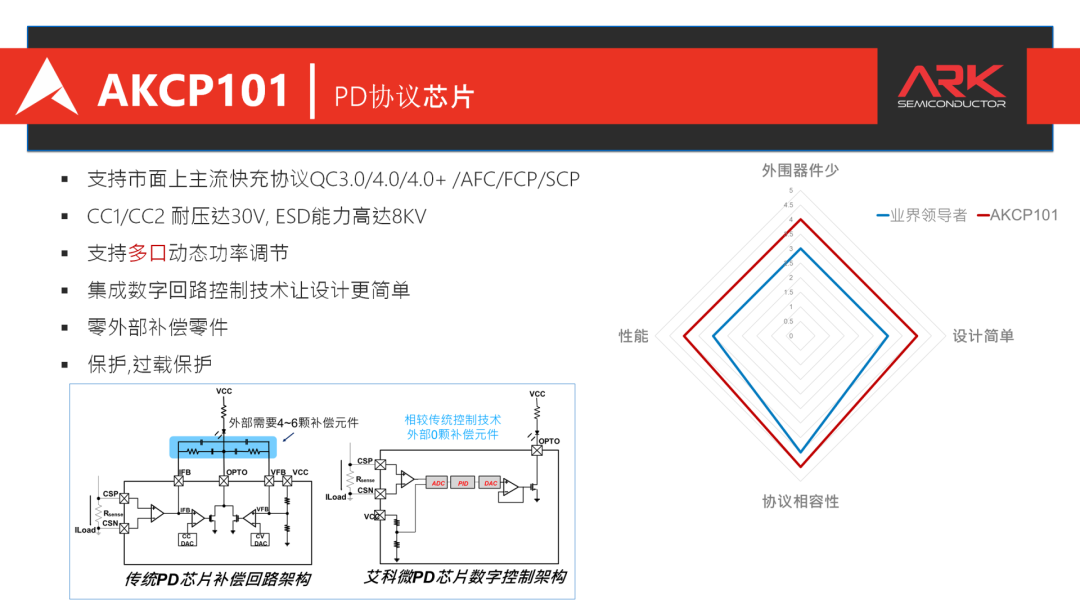

艾科微推出的AKCP101协议芯片支持市面上主流快充协议，如QC3.0/4.0/4.0+、AFC、FCP、SCP等，CC1/CC2引脚耐压高达30V，ESD能力高达8KV，支持多口动态功率调节，内置的数字回路控制技术简化设计，无需外部补偿元件，支持完善的保护功能。

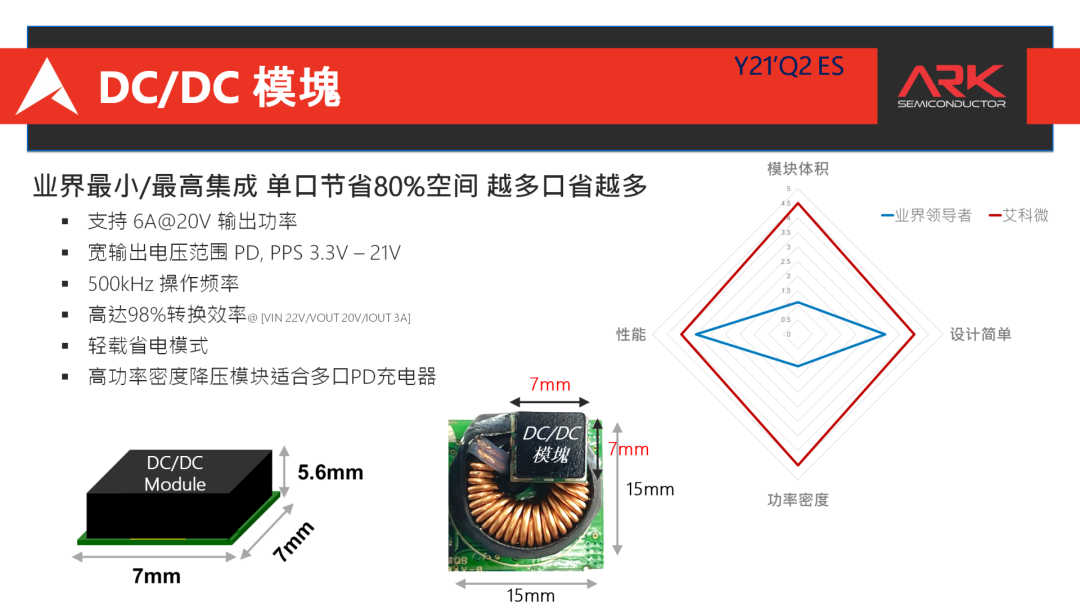

艾科微在今年二季度推出一款DC/DC降压模块，尺寸只有7*7*5.6mm大小，相比传统降压节省80%空间，有效降低多口充电器空间占用。模块支持20V6A输出，支持3.3-21V输出电压，满足PD PPS需求。模块采用500KHz工作频率，具有轻载省电模式，22V输入，输出20V3A时转换效率高达98%，具有非常高的功率密度。
艾科微的极致高密度功率元件，高集成，元件内部集成控制芯片，高度优化效率，并且使用功率级封装，降低传统封装带来的损耗。高效能，功率管与控制芯片进行电性能优化，开关损耗和导通损耗优化，体二极管损耗优化并且抑制尖端电压，通过以上措施优化效能。通过以上优化可降低EMI，简化设计。

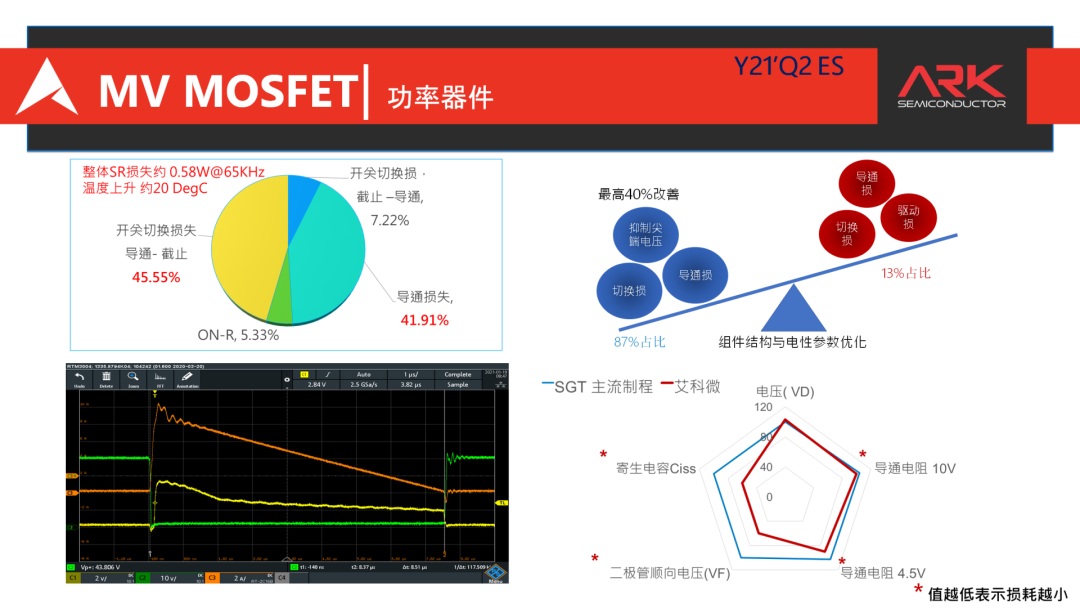

艾科微分析了现有同步整流管的损耗，其中开关损耗，从导通到截止损耗占比45.55%，从截止到导通损耗7.22%，导通损耗占41.91%，导阻损耗占5.33，艾科微在今年二季度推出的同步整流管在Ciss和体二极管压降上有显著提升，可显著降低开关切换损耗和导通损耗，并且抑制尖峰电压。

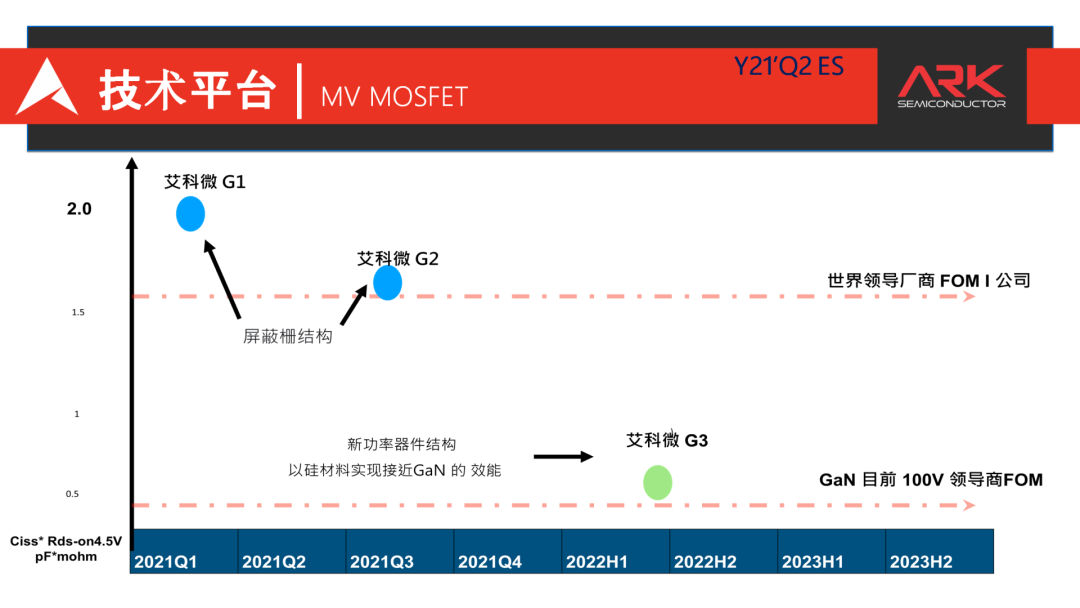

艾科微计划用一年时间，提升MOS管的性能，今年第三季度，第二代产品达到世界领导厂商的水平，22年1季度，第三代产品达到氮化镓的水平，采用新功率器件结构，以硅材料实现接近GaN的效能。
未来艾科微将以高频化，高效能功率封装与模块化和市场区块化三个方向规划产品，实现多元化，易于设计和极致高密度的目标，其中高频化通过改进电源控制架构，使用高频特性好的功率器件，整合成高频模块。
通过优化驱动芯片与功率器件，并且采用高效能功率封装技术，来实现高效能功率封装与模块化。根据不同功率范围推出不同的电源控制架构，来实现市场的区块化。
艾科微电子将现有的电源方案再次进化，专注于高密度电源完整芯片解决方案。
