中国厂商推出新型USB-C连接器：价格犀利，取代迈克口
目前由于多家手机厂商取消了附赠适配器，导致PD充电市场出货量爆增，目前PD充电接口大部分为Type-C系列连接器，其中有一款取消无用Pin的优化款6Pin Type-C连接器在市场应用广泛，包括TWS耳机、移动电源、电子烟、小风扇、电动刮胡刀等。
据悉，最近在连接器行业出现了专利纠纷的消息，有一些终端品牌厂商遇到了此项专利纠纷，导致成品也受其影响。
这种6Pin Type-C连接器的技术核心在端子结构上，不同于16Pin的端子结构，这种6Pin结构的端子原材料用料少、工艺便捷、生产效率高，与16Pin相比，产能和价格更具竞争力。而与传统的Micro USB相比，该类接口支持正反插，使用更加方便，对Type-C接口的全面普及有着重大意义。
据市场调研得知，东莞市意泰电子有限公司已拿到Type-C发明专利授权，专利号：ZL201610389114.9。此项专利为发明专利，专利内容完全覆盖了这种五金模结构，这种端子模（包含市面上4Pin、6Pin Type-C母座）的设计方式，很难用其他方案替代，如果要用两层端子设计来绕开此专利，制造成本将提升很多，得不偿失。

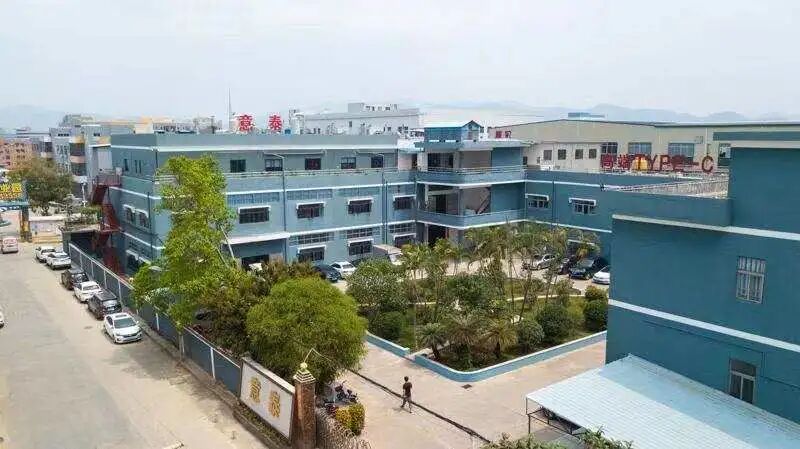

意泰厂房一览。
意泰团队合影。
意泰电子有限公司前台。

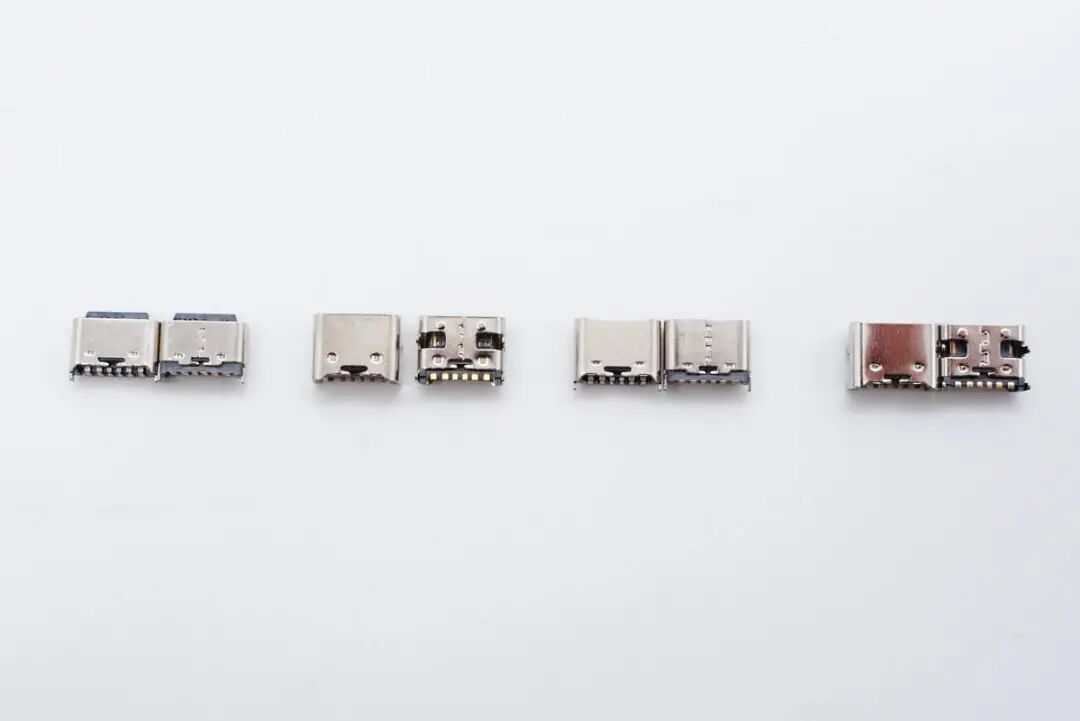

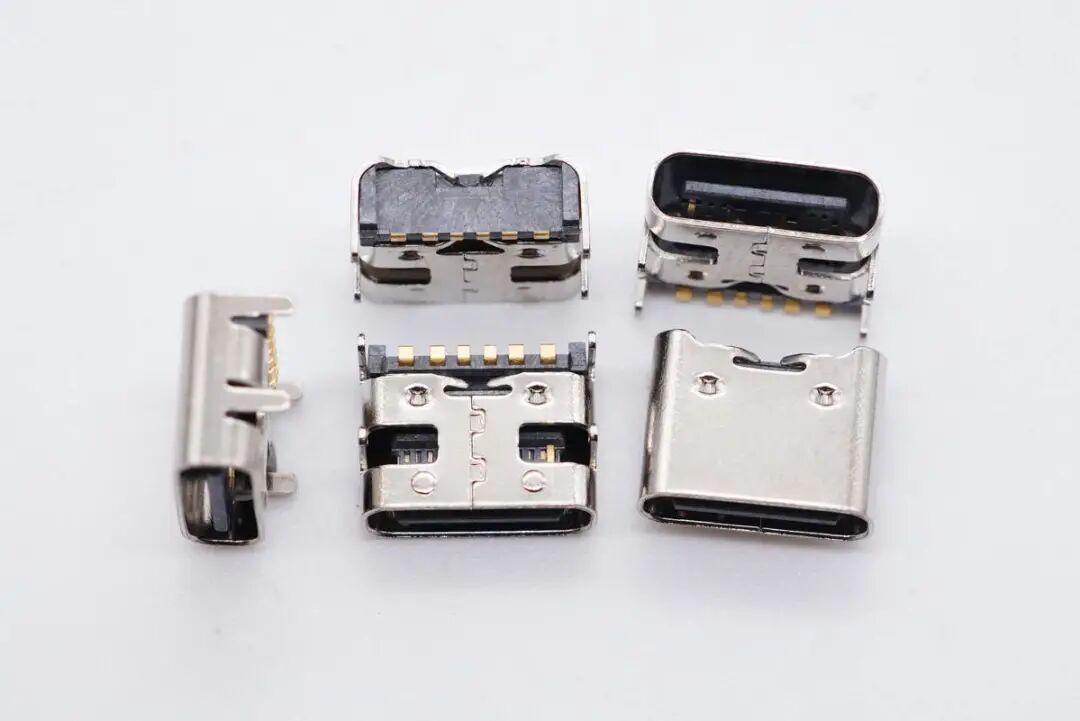

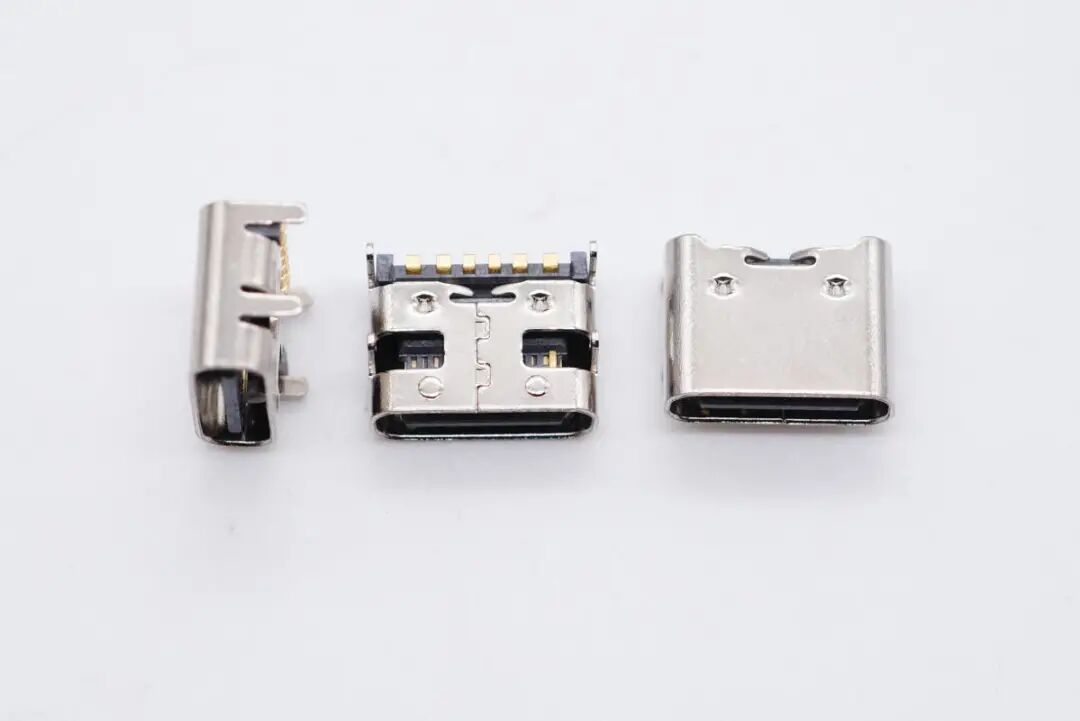

意泰电子现已推出多款专利授权的6Pin Type-C系列母座，专为不同成品结构和不同应用市场打造，低成本高性能的特点，满足客户的多样化需求。
意泰电子的6Pin母座引出包括负极、正极、CC，不包含数据线。针对不需要数据传输的纯粹充电或者供电设备使用。相比传统全针座子浪费的针脚，意泰通过6Pin的专利设计，可以降低成本，简化生产工艺。
意泰电子的6Pin针脚采用加宽加厚设计，SMT贴装不良率低，具有适合大电流通过的优点。6Pin母座性能稳定，成本相对较低，非常适合不需要数据传输功能的充电设备使用。意泰USB-C母座采用不锈钢外壳镀镍，有良好的可焊性和耐候性。产品得到专利保护，终端客户不用担心专利纠纷。
一、Type-C母座6Pin立式180°前端不漏铜带钢片（高度5.5mm）

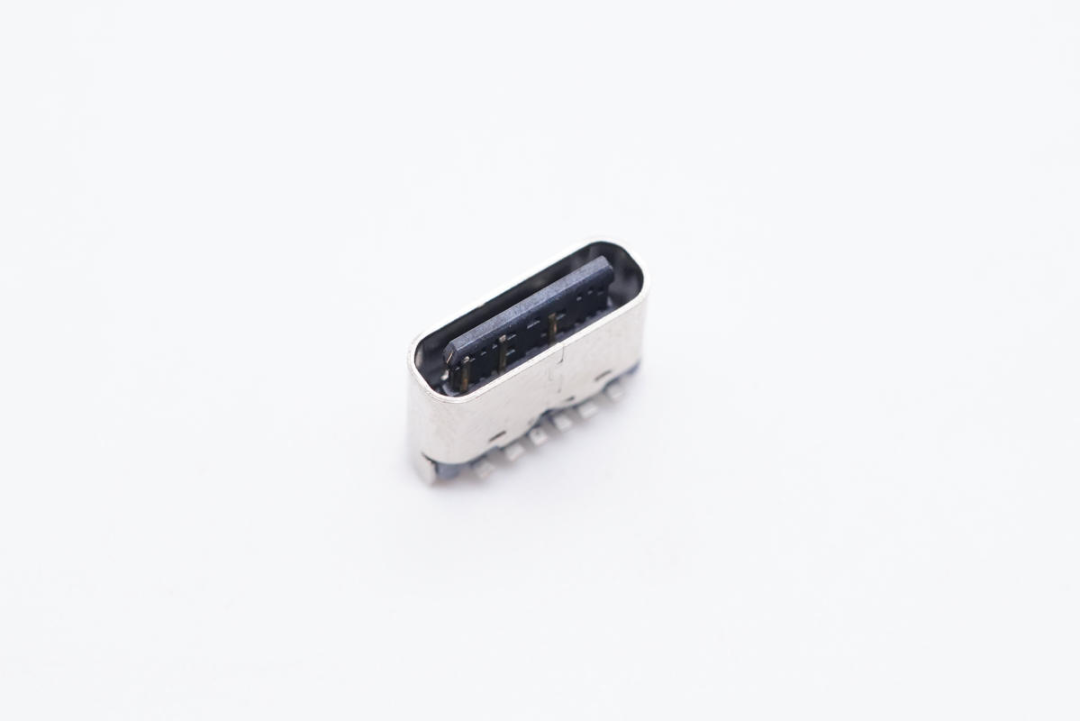

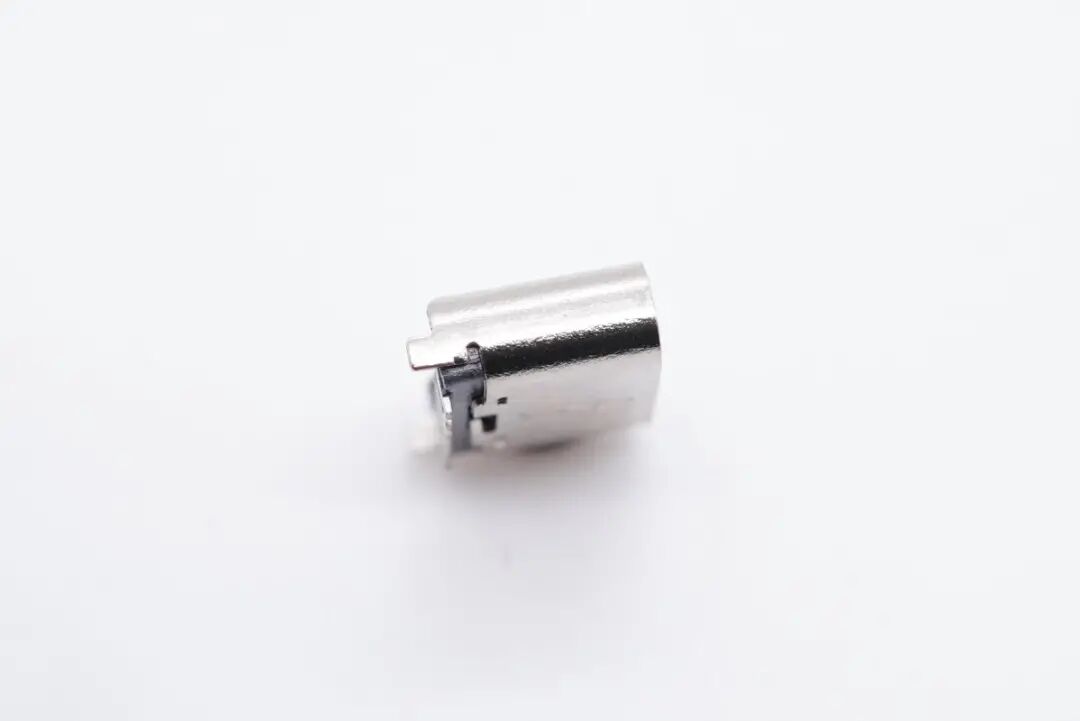

意泰推出的5.5mm高度立式 USB-C母座。意泰这款USB-C母座前端不漏铜，舌片内夹钢片，插拔寿命更长。

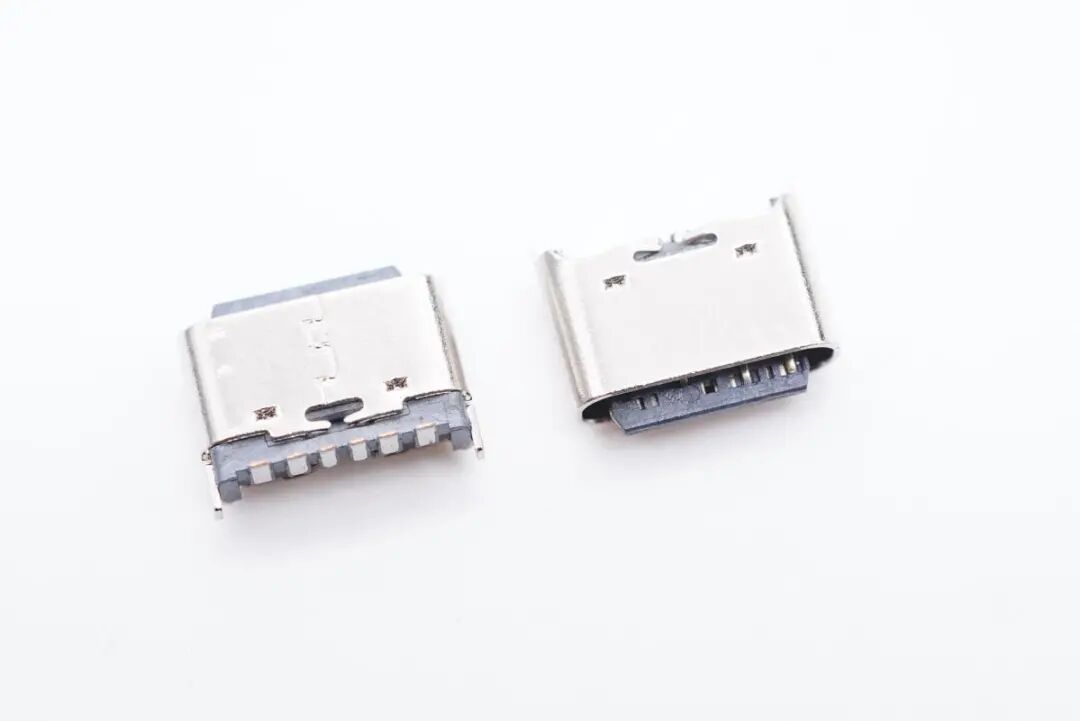

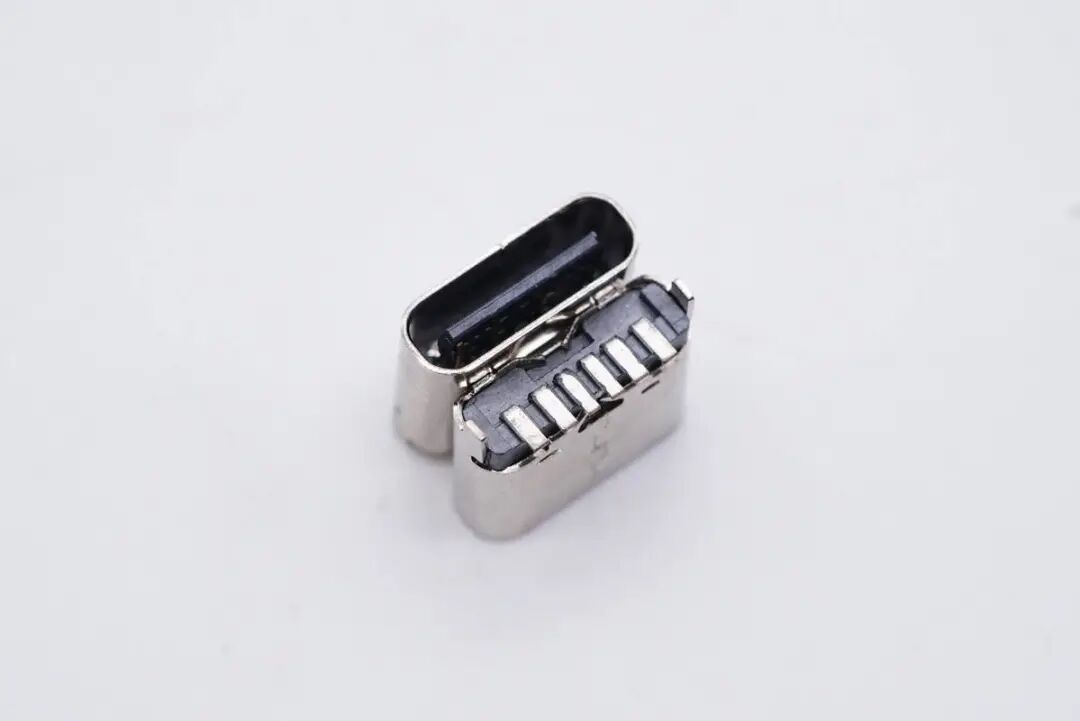

母座采用垂直贴装，外壳两侧有固定脚，底部引脚即焊盘。

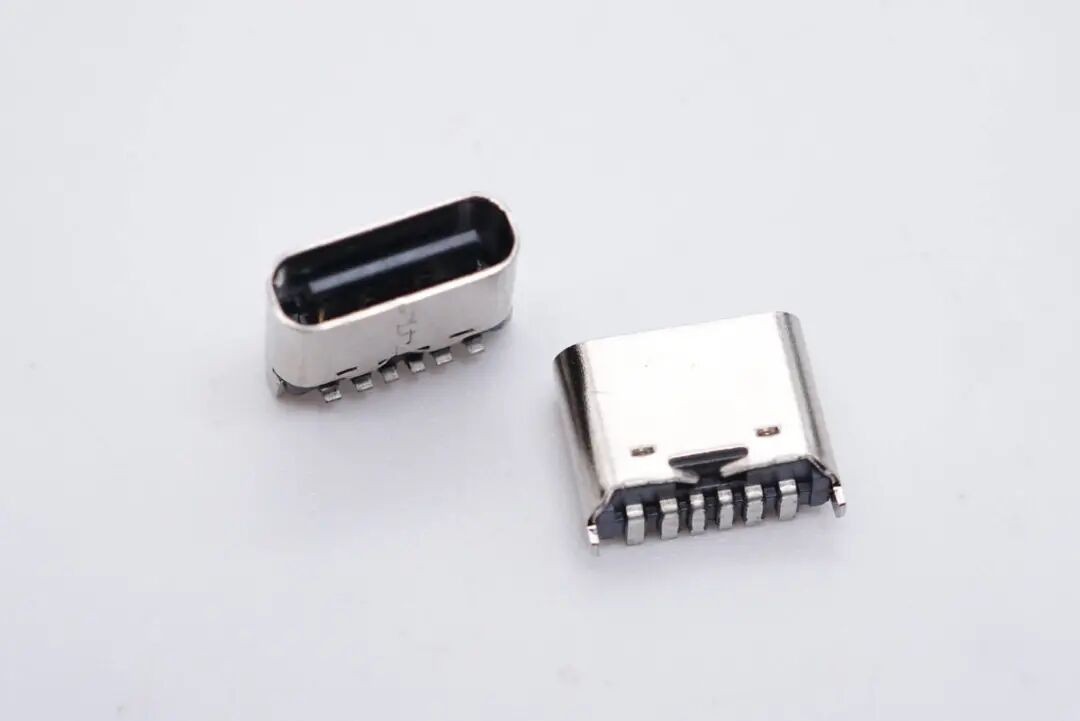

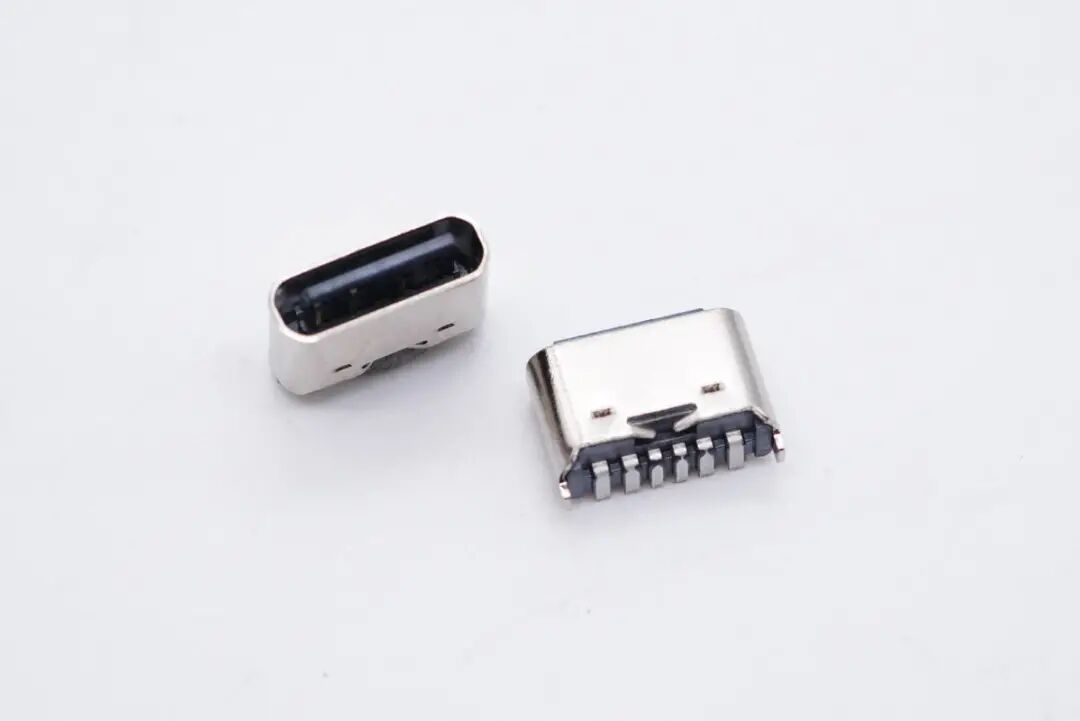

母座正反面特写，舌片露出一部分。
母座侧面，可以清楚的看到舌片内部夹钢片。外壳底部是固定焊盘。
意泰5.5mm 6Pin Type-C母座特写，舌片露出适合放置在母座高度受限的场合，如TWS耳机充电盒中。
二、Type-C母座6Pin立式180°前端不漏铜带钢片（高度6.5mm）
意泰另外一款6.5mm高度的立式母座。这款母座相比上一款外壳加长了1mm，舌片高度低于外壳。

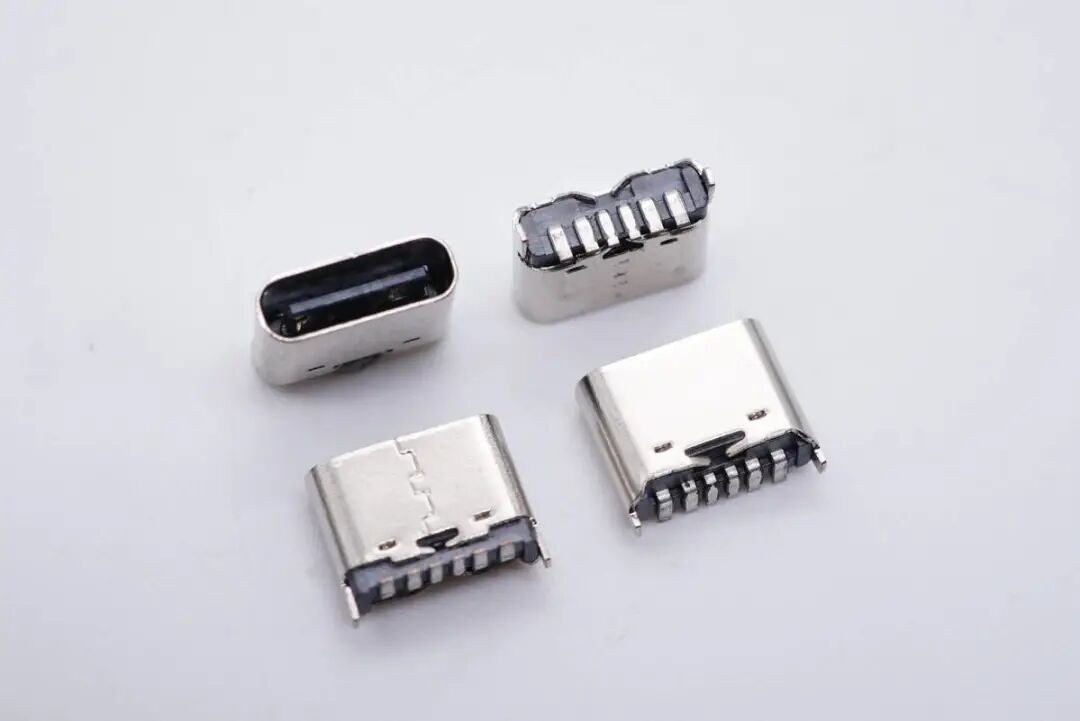

母座正反面特写。

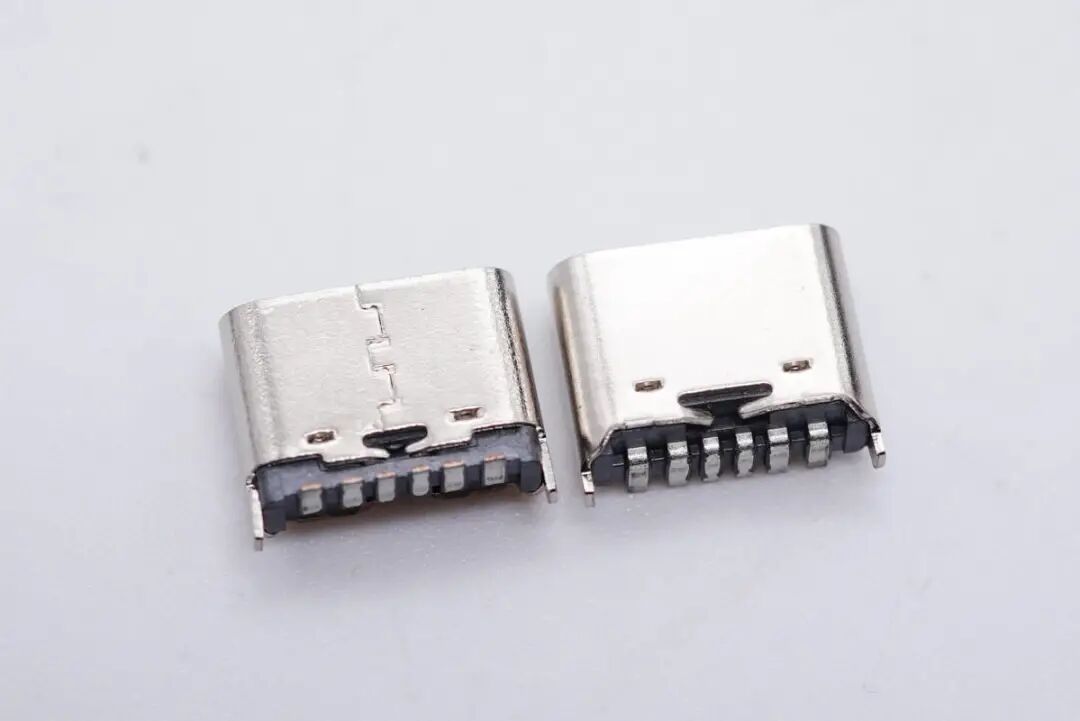

母座采用垂直贴装，外壳两侧有固定脚，底部引脚即焊盘。

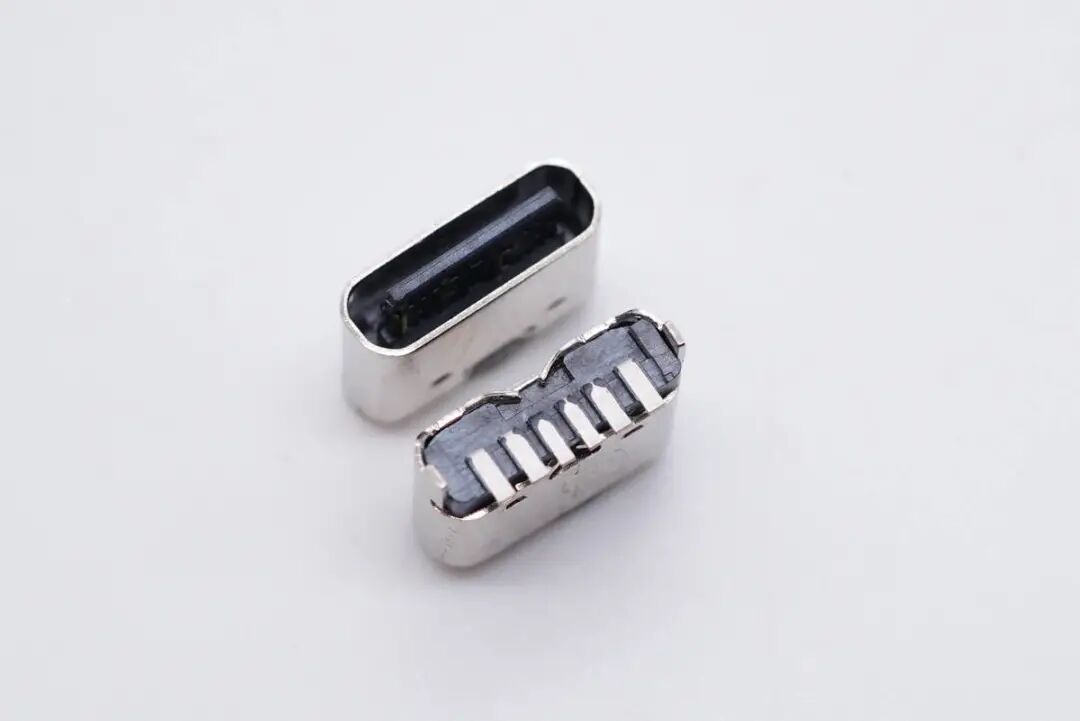

母座侧面特写，外壳底部引出固定焊盘。

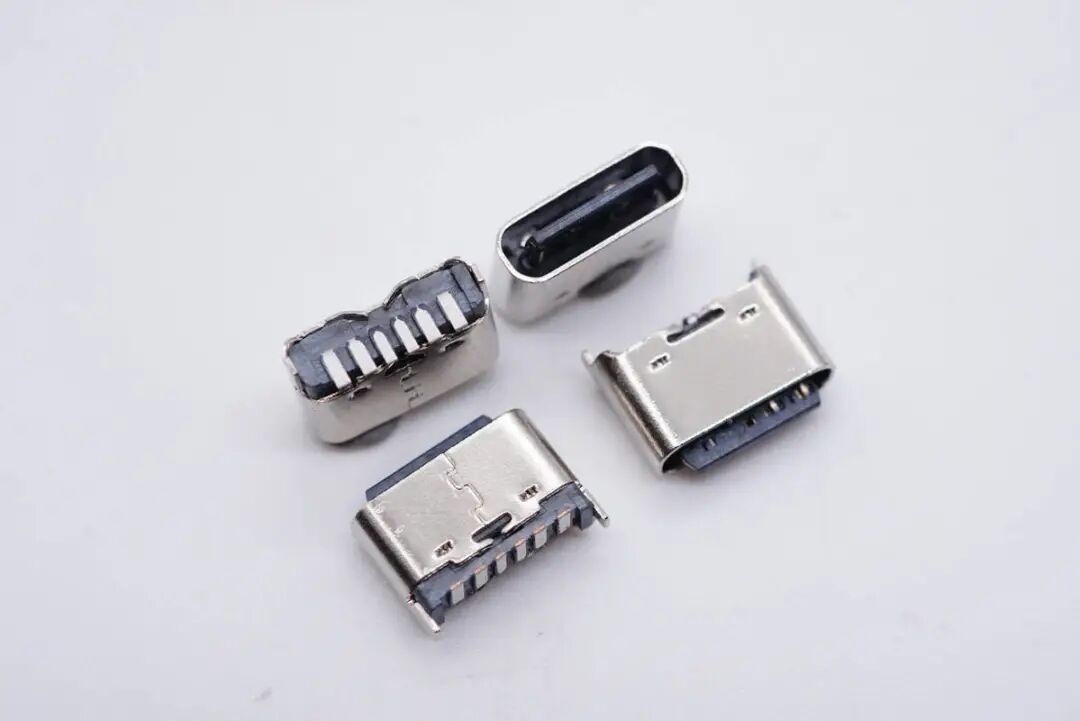

意泰6.5mm 6Pin Type-C母座特写，垂直贴片焊接。
三、Type-C母座6Pin卧式90°前端不漏铜带钢片
这款母座是我们常见的过孔固定款，和16Pin母座看起来外观很像，但是内部结构却有很大区别。

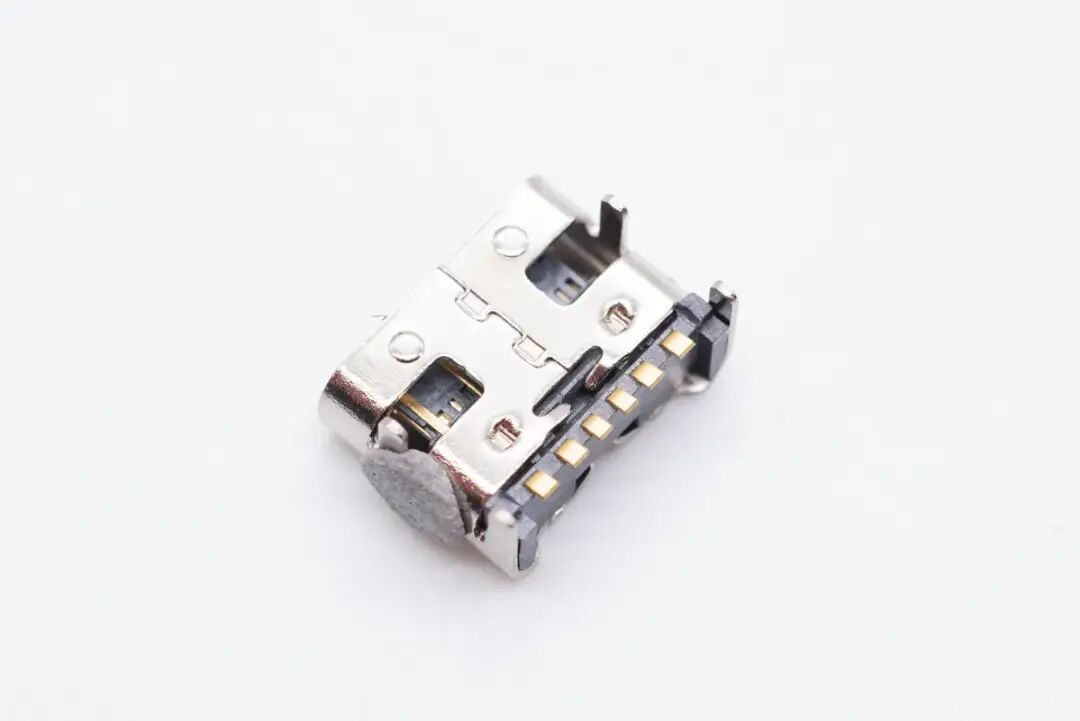

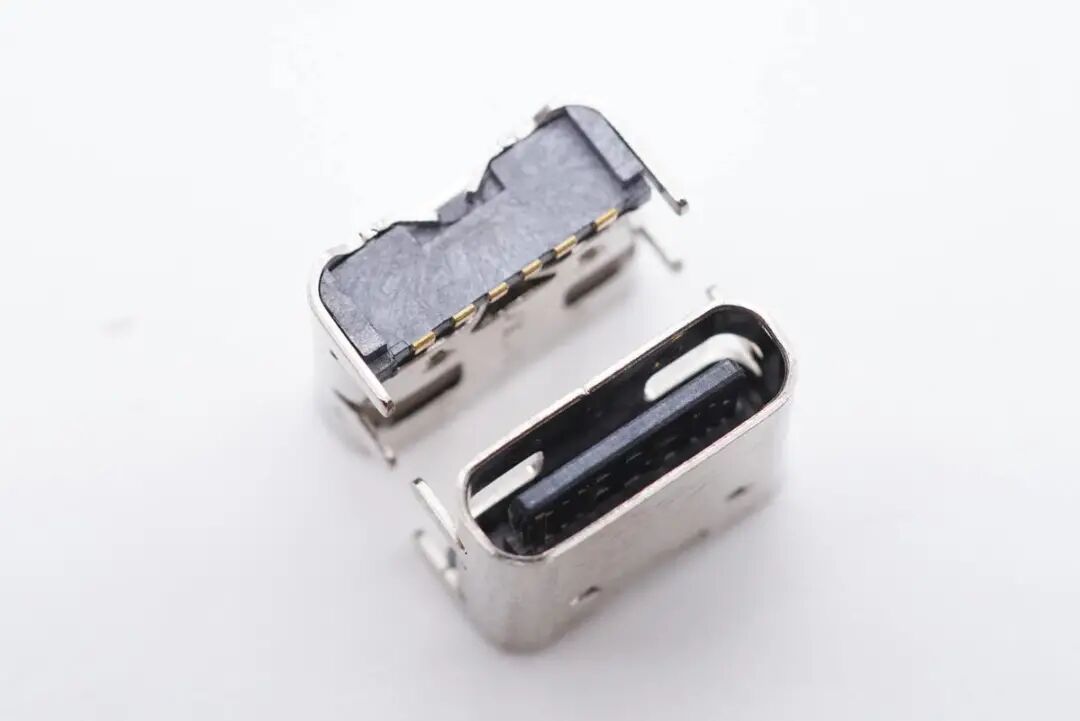

这款母座采用水平贴装，外壳有四个过孔固定脚。

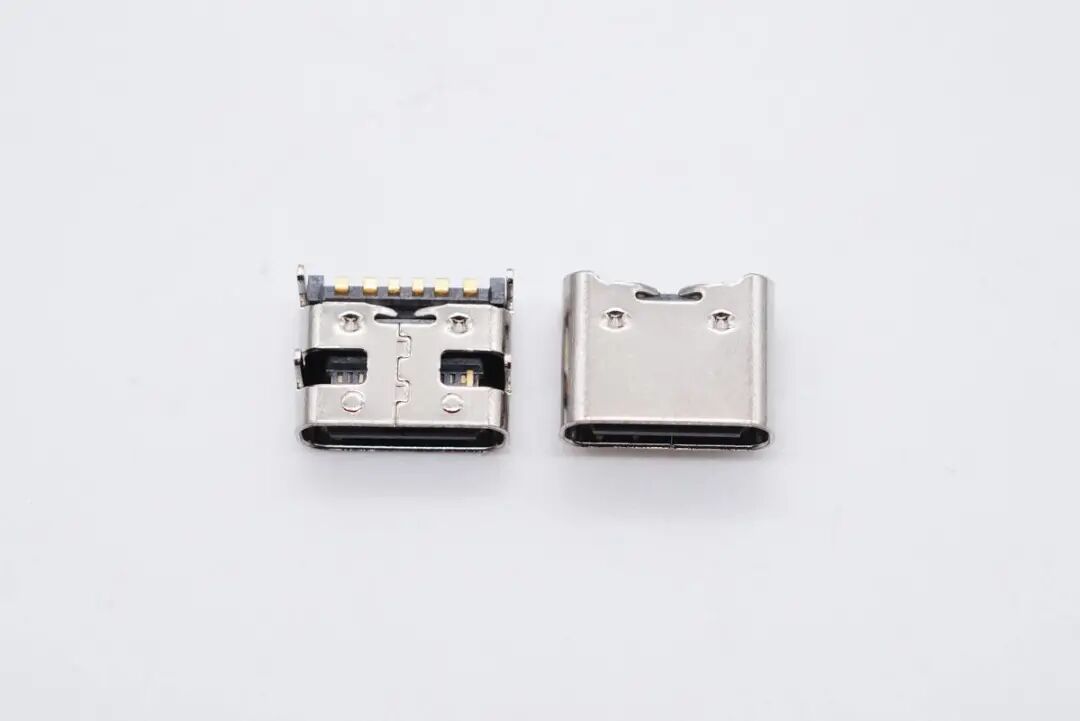

母座舌片特写，舌片不漏铜，内部夹钢片，经久耐用。
母座焊盘特写，6Pin引脚，加宽加厚处理，不易连锡，焊接良品率高。
意泰6Pin卧式Type-C母座特写。
充电头网总结
意泰电子推出的6Pin Type-C母座，采用了专利保护的最佳端子五金设计方式，结构简单性能稳定。相比其他制造工艺，成本上具有很大的优势。
同时意泰电子的专利6Pin Type-C母座采用焊点加大设计，相比采用全针座子只用来充电的产品，能有效简化焊接工艺，优化产品结构；相比传同的Micro USB接口，其支持正反插的特性也让用户的使用体验得到大幅提升。
对于电蚊拍、加湿器、小风扇、TWS耳机、电子烟、玩具等众多领域的产品而言，意泰6Pin Type-C母座几乎可以用最低的成本实现Micro USB接口向Type-C接口的升级，加速Type-C的普及。
联系方式
王庭：13049855845
凌帅：15817392865
