一个顶俩，华信安推出串联双绝缘Y电容

厦门华信安电子科技有限公司是一家专业研发生产被动电子元件的高科技企业，华信安主要产品有中高压MLCC，引线型中高压瓷片电容，引线型片式氧化锌压敏电阻和贴片功率电感等。华信安的Y电容在充电头网拆解的充电器中应用广泛，锤子、小米55W氮化镓充电器拆解，采用了华信安的串联双绝缘Y电容，在确保安全性的同时减少了一颗Y电容的使用。

Y电容在充电器内部连接热地和冷地，用于共模电流旁路回流到初级，降低共模干扰。Y电容直接连接充电器的初次级，对充电器的安全性非常重要，因此厂家通常采用两颗Y电容串联连接的方式横跨在初次级之间，提高耐压能力，提升安全等级。两颗Y电容串联确实可以提升安全性能，但是增加了一颗器件，也增加了工艺和成本。

华信安为解决两颗Y电容串联的痛点，推出了串联双绝缘Y电容。通过在一个封装内部串联两只独立的Y电容，节省体积，并实现更高的额定电压和更高的耐电压等级。取代两颗电容串联焊接在电路板上的解决方案。

图为华信安串联双绝缘Y电容示意图，电容封装内部为两个独立的Y电容串联，通过两个Y电容的串联，提高电容的可靠性。相比两颗电容串联还可减小体积，适配高密度氮化镓充电器对体积和安全性的要求。

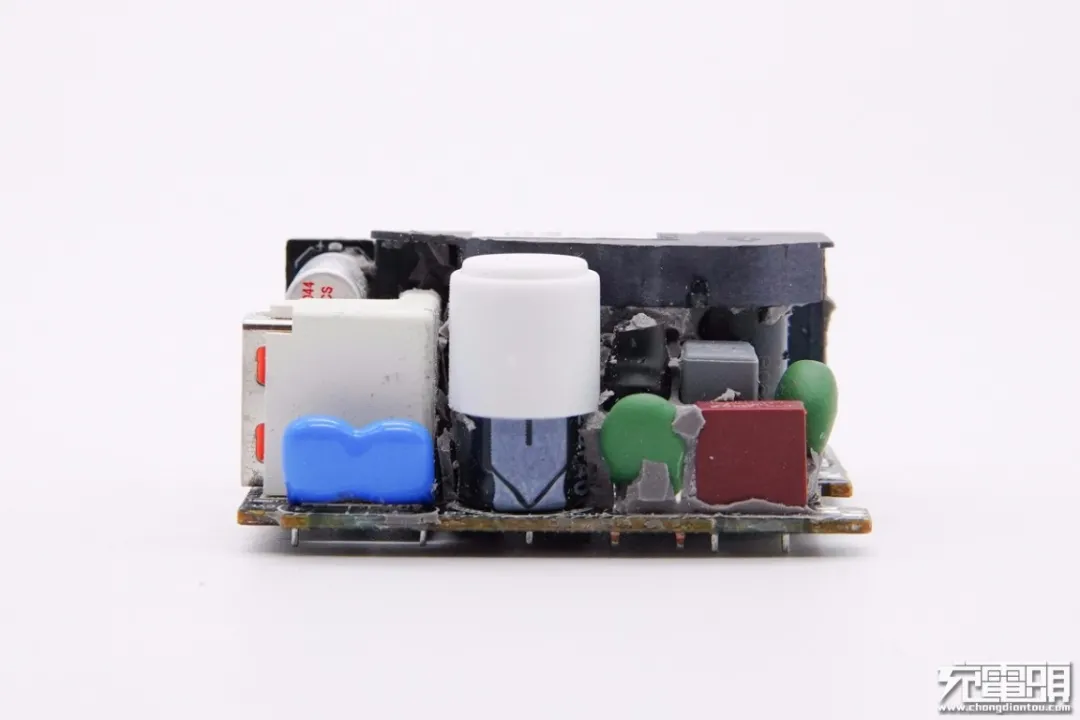

小米55W氮化镓充电器拆解，采用了华信安的串联双绝缘Y电容，在确保安全性的同时减少了一颗Y电容的使用。

充电头网总结

氮化镓半导体应用在充电器以后，对充电器行业是整体的一个带动。氮化镓带来的高功率密度高效率优势，使得充电器内部的变压器，电容，等元器件，电路架构设计全都达到了一个前所未有的高度。全部是为了减小体积，提高功率，提高效率，提高安全性在努力。

华信安的串联Y电容是对传统Y电容的一次革新，通过采用两颗Y电容在一个封装内部串联，可以提供更高的耐压，更高的安全性。无需为了提高耐压而采用两颗Y电容串联的形式。
