必易微推出多款20W高集成电源芯片方案，助力迷你快充普及
iPhone12拉动的20W PD快充出货量还在持续增加，而巨大的出货量，使得充电器的成本优化变得十分重要。在保证性能的前提下优化成本，使用高可靠性、高集成度、高效率的电源芯片，就是一种效果立竿见影的方案。
针对20W~30W PD快充市场，必易微发挥集成电路研发和系统集成优势，以高效率，高集成度为核心竞争力，推出了KP22306/8/15+KP41262全系列高集成方案，在集成开关管的原边控制芯片和集成同步整流管的同步整流芯片的情况下，整套方案同时具备完备的保护功能，如输入过压欠压保护功能、输出过流随输出可调功能以及输出过压保护功能等。这套方案具备很强的竞争力，成功打入多款快充供应链并大量出货。
必易微KP22306/8/15可以与KP41262组合，全集成方案，无需外置功率管；同时，必易微初级芯片支持宽范围供电，无需外部增加电路，即可满足3.3-12V的宽范围电压输出。创新的ASOP6封装相比SOP8有效提升散热性能，解决了一大市场痛点。同时，内封MOS从0.5Ω~1.7Ω搭配不同MOSFET形成P2P家族，面对复杂的PD市场，适应不同客户的需求。
必易微ASOP6封装KP22306/8/15WG是针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片，集成有高压启动电路，可以获得快速启动和超低待机的性能，芯片支持8-40V的VDD供电，方便满足宽电压输出电源的要求。
KP22306/8/15WG内置650V MOS管，内部具有高精度80kHz开关频率振荡器，且带有频率调制和电流峰值调制功能，可优化EMI性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式工作，全范围优化效率，实现待机功耗小于30mW，满足六级能效要求，并且集成全面的保护功能。
必易微KP22306SGA内部集成高压启动电路，无需启动电阻。内置650V1.5Ω低导阻开关管，待机功耗小于30mW，满足六级能效要求。支持轻载降频和打嗝模式。KP22306SGA在芯片内部集成电流检测功能，无需外置电流取样电阻，精简元件的同时，还提高了整机效率。芯片采用准谐振反激工作模式，集成抖频优化EMI，支持宽范围VDD供电，满足3.3-12V集成了完善的保护功能。采用SO8封装。

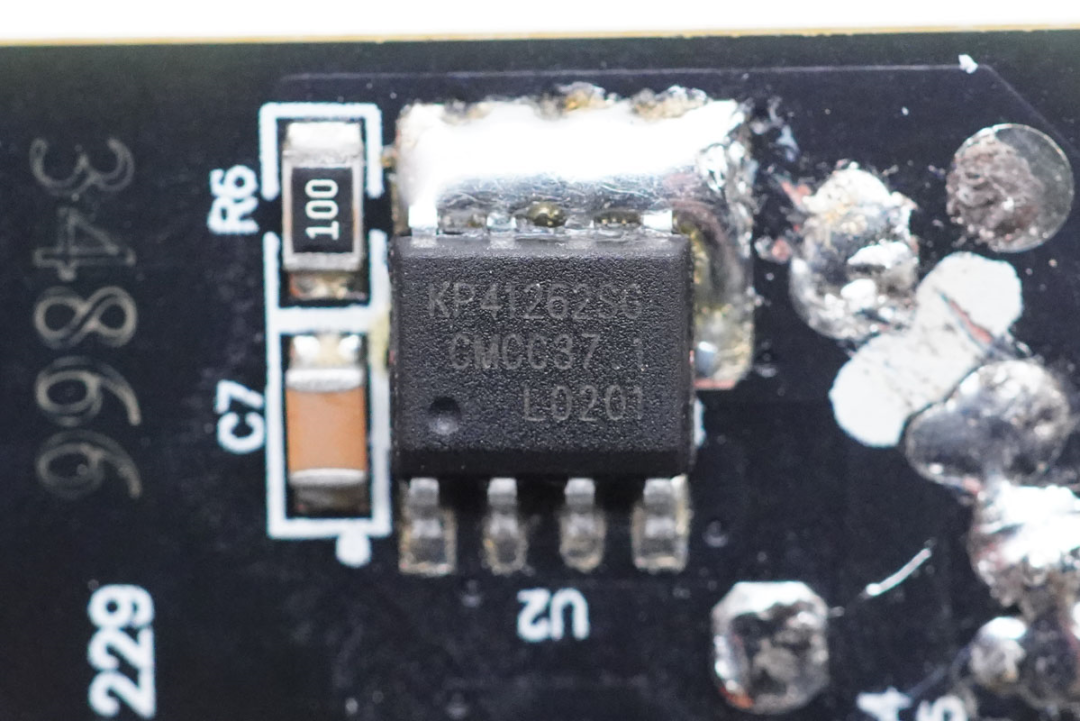

必易微KP41262是一款用于反激拓扑的同步整流芯片，支持高侧和低侧使用，支持DCM和QR工作模式，内置供电模块，无需辅助绕组为芯片供电。KP41262内部集成VDD欠压保护，内置60V耐压8mΩ同步整流管，适用于PD快充适配器和固定电压输出的适配器。

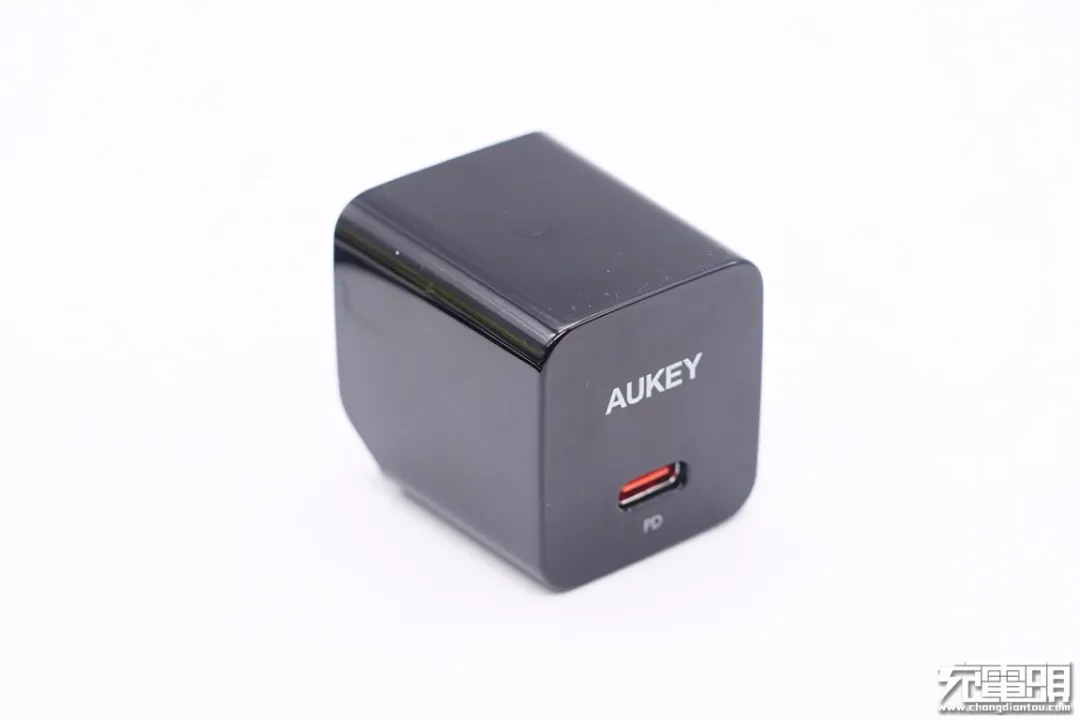

傲基20W迷你PD快充采用折叠插脚，小体积的同时，便携性更好，不必担心刮花设备。充电器重41.3克，充电器支持QC等常见的快充协议和USB PD3.0快充，支持5V3A、9V2.22A和12V1.67A三组固定电压档位和3.3-11V2A一组PPS电压档位。
傲基20W PD充电器周身为亮面设计，外壳采用钢琴烤漆工艺，设计简约。插脚端切边设计方便翻出插脚使用。输出USB-C母座采用橙色胶芯，代表支持快充。

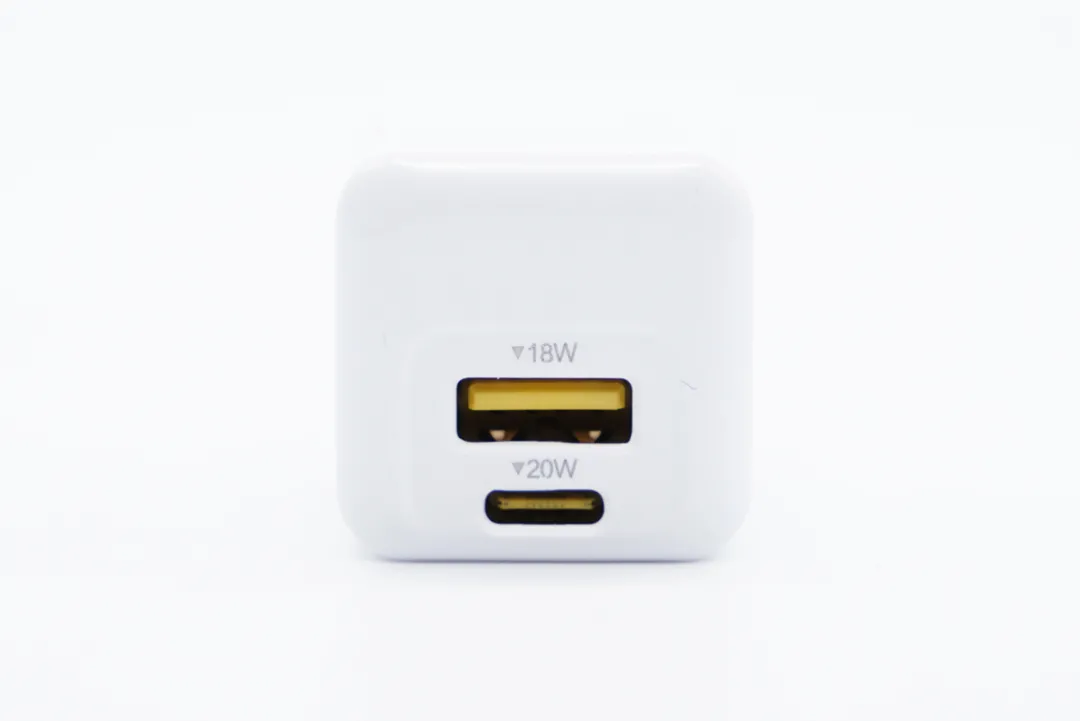

品胜20W PD快充支持USB-A 18W快充和USB-C 20W快充，采用固定插脚，充电器近似正方体。外壳采用钢琴烤漆处理，手感光滑。USB-A口支持常见的快充协议，USB-C口支持QC等常见的快充协议和USB PD3.0快充，支持5V3A、9V2.22A和12V1.67A三组固定电压档位。
品胜这款20W双口充电器采用家族式外观设计，小体积内部还加入USB-A口，双口都支持快充，更加扩展充电器实用性，适用设备广泛。

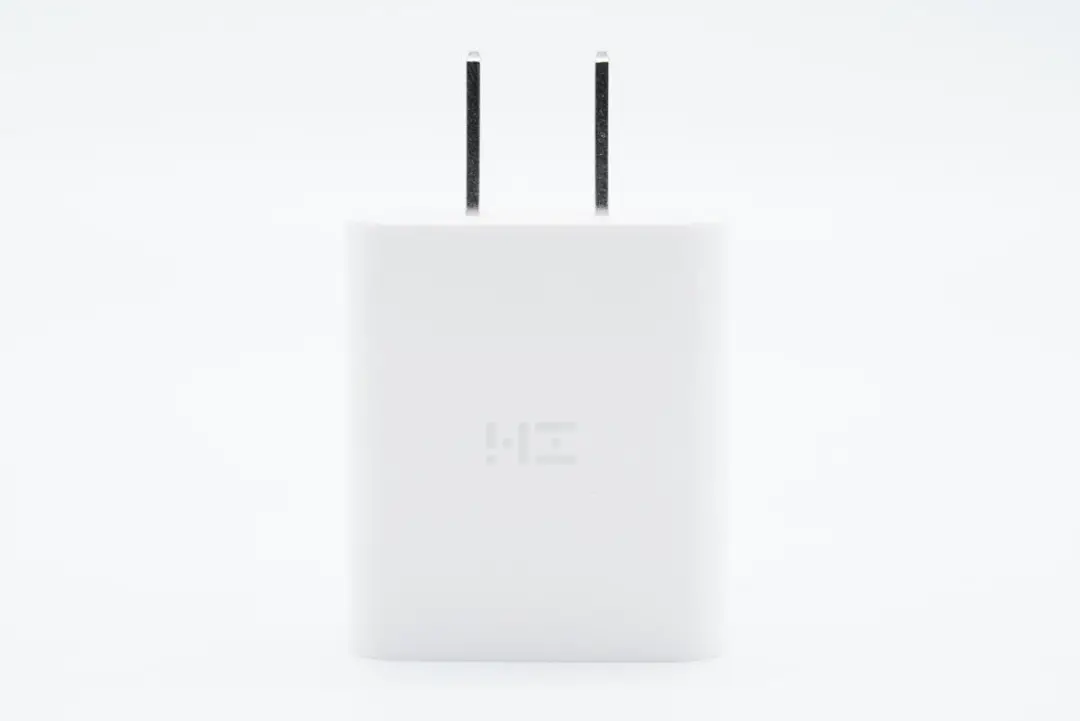

紫米20W PD快充采用钢琴烤漆处理，输入输出端为切面，并且哑光处理，正面印有ZMI品牌logo。机身尺寸相比苹果20W充电器略小，重量为45克。充电器支持QC等常见的快充协议和USB PD3.0快充，支持5V3A、9V2.22A和12V1.67A三组固定电压档位。
紫米20W PD充电器为经典充电器设计，方正外形，造型经典，简洁耐看，整体设计小巧精致，腰身洁白圆润，输入端配备固定式插脚，USB-C口设在顶面中心，上手体验感好。
充电头网总结
必易微KP22306/8+KP41262两颗高集成芯片通过将功率管集成在芯片中的设计，极大简化了充电器的电路设计，高性能的功率管降低了散热需求，同时精简的元件数量也降低了充电器的成本。同时KP22306SGA内置电流采样，无需外置取样电阻消耗功率，还提高了适配器整体转换效率。
必易微ASOP6封装原边芯片还提供内置0.5Ω的KP22315满足12V范围内的33W 快充需求，及内置0.5Ω的KP22035，供电电压可高达80V，满足20V输出的33W快充需求，形成提供覆盖18~33W的全系列高集成度电源芯片家族。
同步整流解决方案，除了拆解报告中展示的KP41262，必易微还推出了P2P的KP41261，内置60V10mohm MOSFET，适用于体积要求比较宽松或者成本敏感的20W PD场合。此外，适用于30W以下不包含20V输出的PD快充，必易微还推出了KP40561和KP40562，能适应CCM工作模式；适用于30W包含20V输出的PD快充，必易微有KP40511、KP40512和KP40512M系列产品，内置100V MOSFET，支持CCM工作模式。
必易微提供18-30W的全系列高集成度电源芯片，可根据成本及实际需求选择。必易微初级芯片采用准谐振方式工作，谷底开通，可降低MOS管的导通损耗，提高效率，降低发热。
