拆解报告：戴尔43Wh+45W快充二合一移动电源
----- 充电头网拆解报告 第1797篇 -----
近期充电头网拿到了知名大厂DELL戴尔的一款二合一笔记本快充移动电源，这款产品设计非常的新奇，而所谓的二合一移动电源实际上是将充电器和移动电源两个独立的模块拼接在一起而成，根据不同的场景可以选择分离或拼接使用，使用起来十分灵活方便。
戴尔这款二合一移动电源具备43Wh能量以及45W快充功率，配备USB-A接口，可以为手机、笔记本电脑等设备充电。下面充电头网就对这款产品进行详细拆解，一起来看看其具体的设计与做工。
一、戴尔二合一移动电源外观

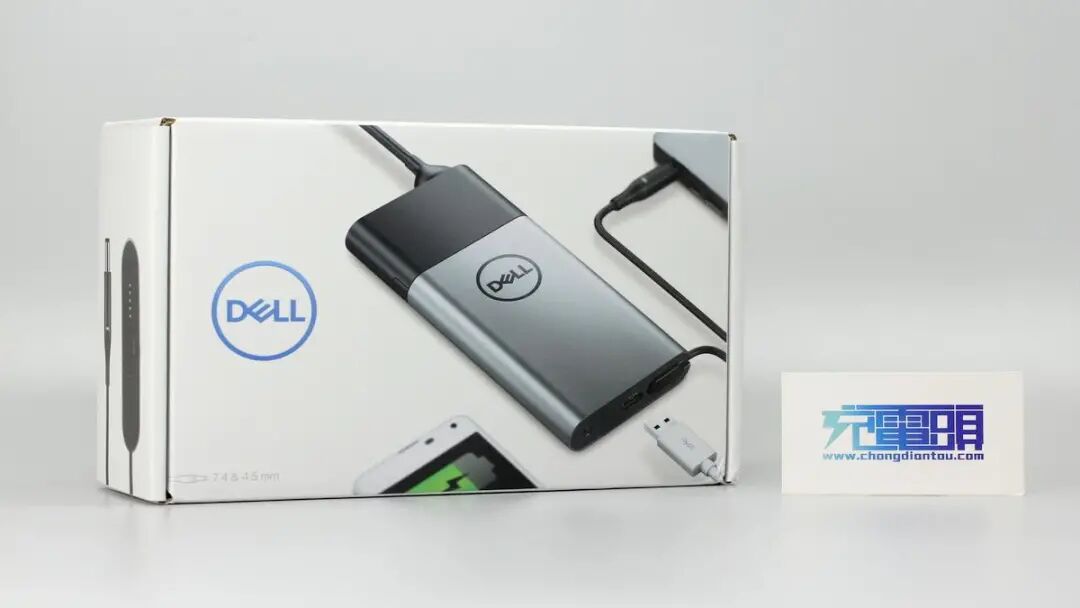

包装盒正面设计有Dell logo以及产品外观图，显得十分简洁。
侧面印有产品三种使用场景图，可单独使用45W电源模块连接输出线为笔记本供电，也可单独使用移动电源为笔记本和手机供电，也可以在连接45W电源时同时为手机和笔记本供电。
另一侧印有线头和产品机身端部特写图。

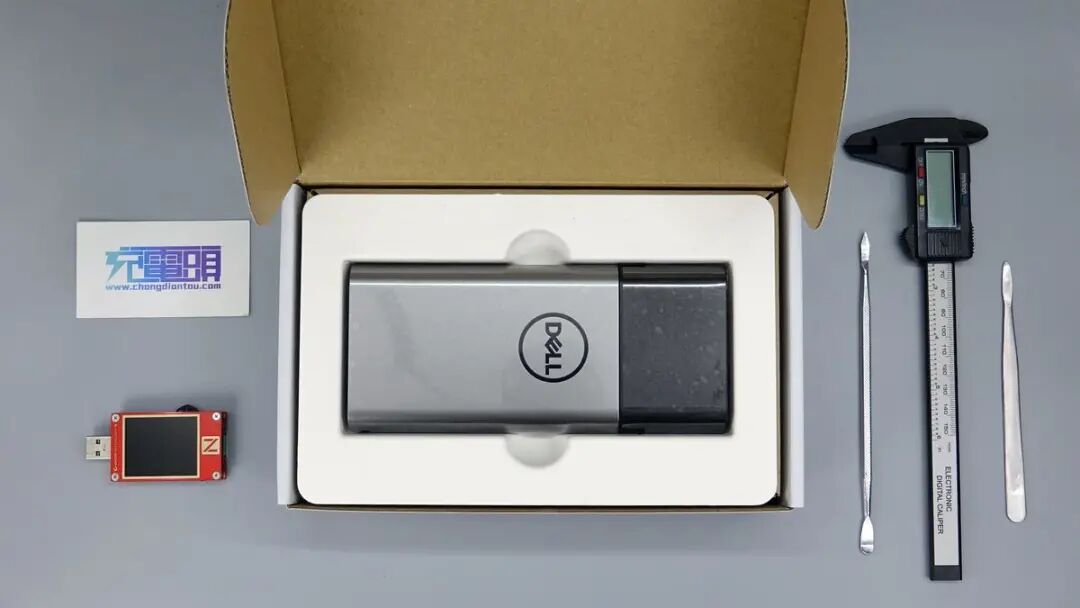

产品固定在盒子凹槽内，两侧设有小凹槽，方便取出。

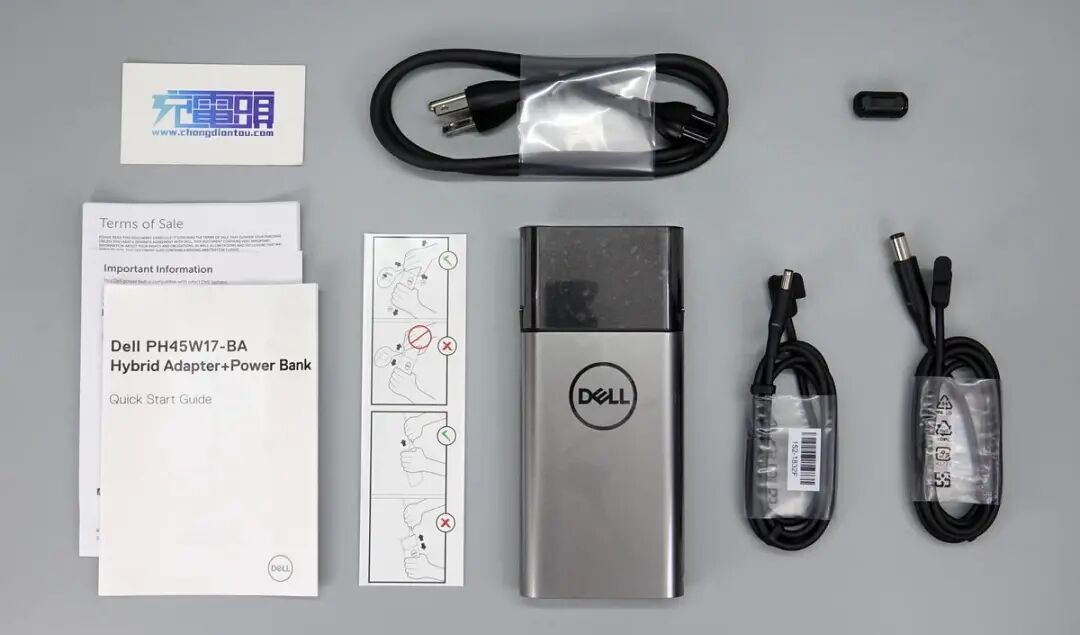

包装内含移动电源、电源线、大小圆口线缆以及使用说明书等。

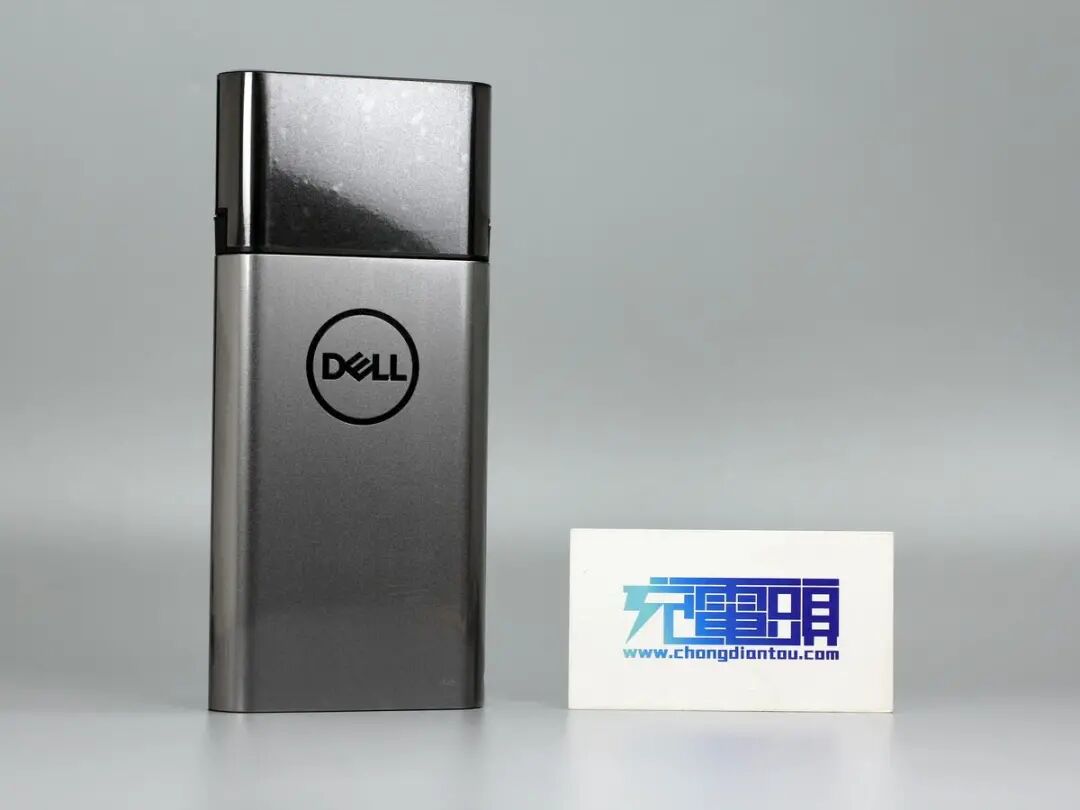

戴尔这款二合一移动电源延续了该品牌十分经典的扁圆造型设计，移动电源机身外壳为铝合金材质，表面喷砂，正面设有DELL品牌logo，风格十分简约。

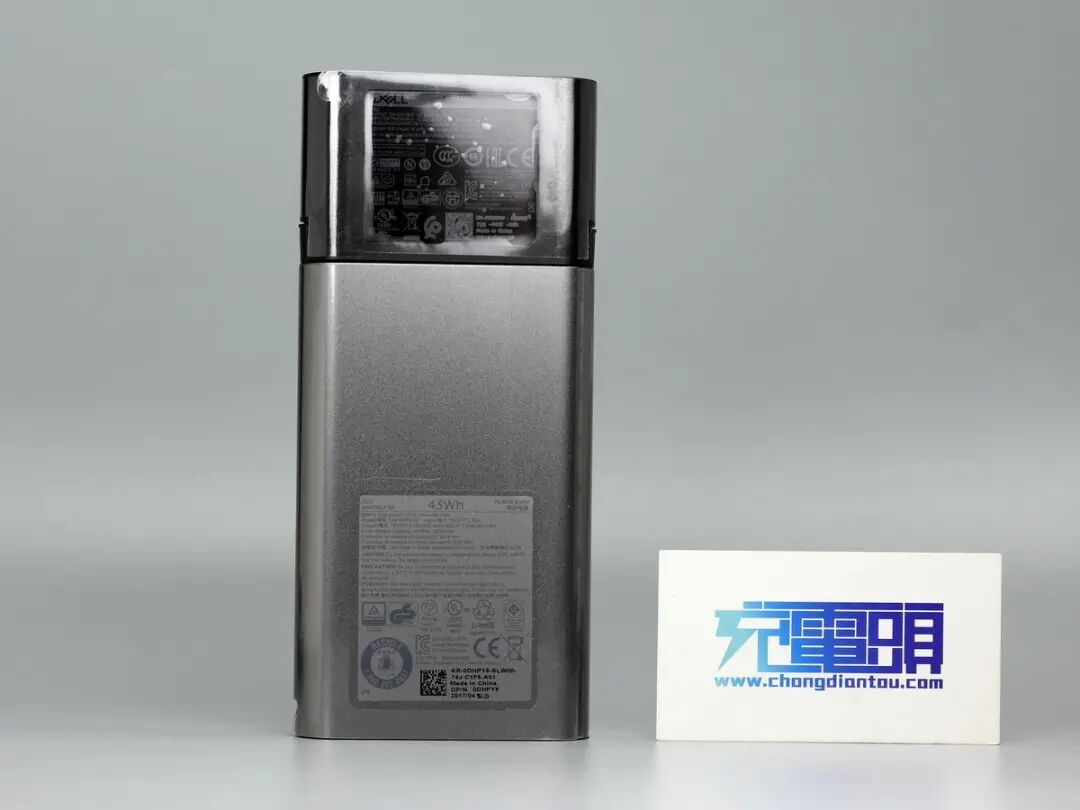

机身背面上下分别贴有对应充电器和移动电源的铭牌贴纸。

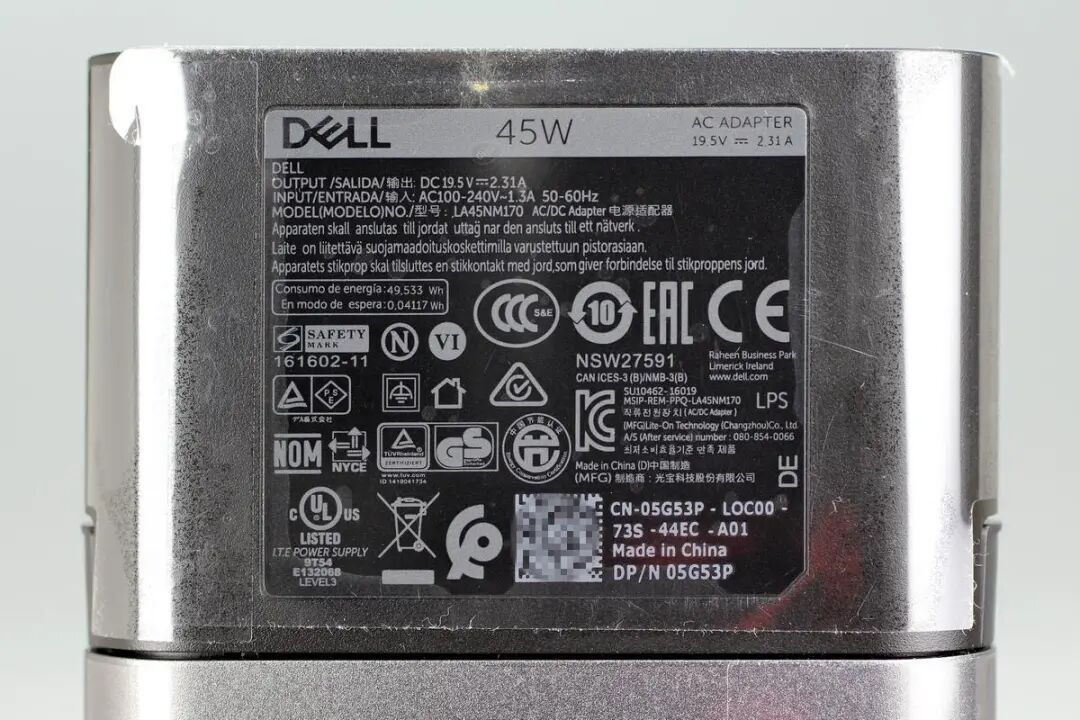

充电器参数特写：
型号：LA45NM170
输入：100-240V~50/60HZ 1.3A
输出：19.5V2.31A
充电器已经通过了CCC、EAC、CE、UL、CP、KC、GS、NOM、PSE、NYCE等多个安规认证以及VI级能效认证，和戴尔的其它电源一样，全球绝大多数国家地区都能使用。

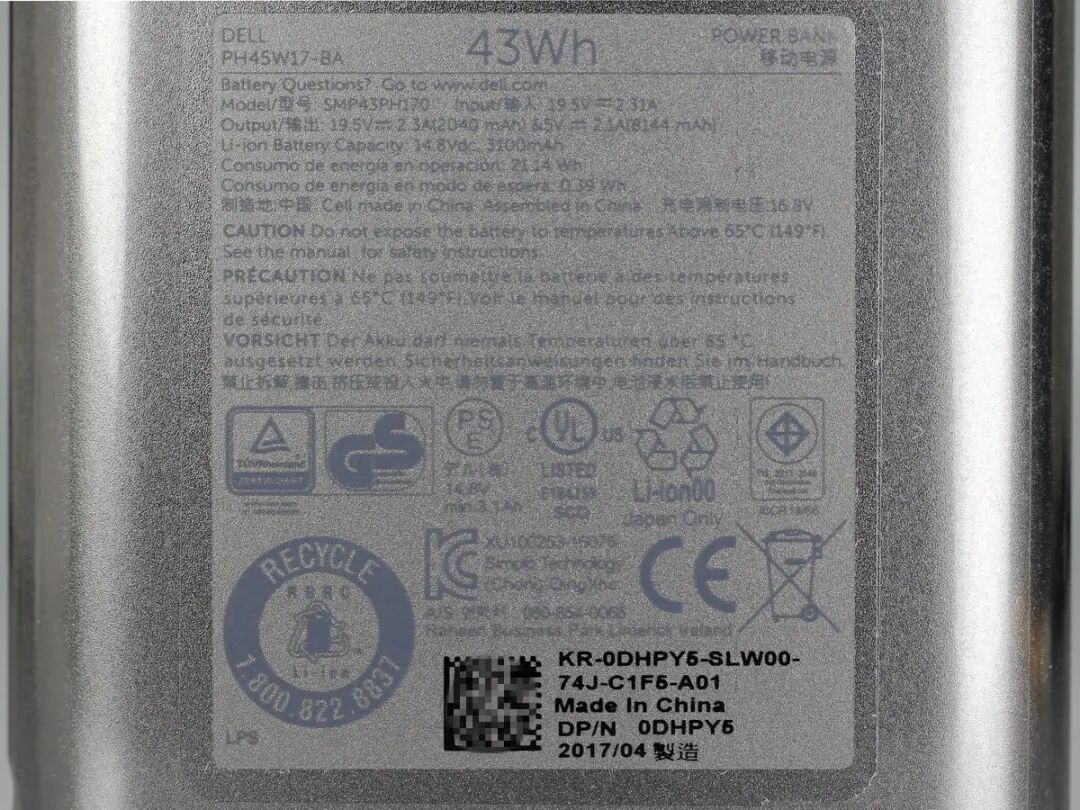

移动电源参数特写：
DELL PH45W17-BA 43Wh 移动电源
型号：SMP43PH170
输入：19.5V2.31A
输出：19.5V2.3A（2040mAh）、5V2.1A（8144mAh）
锂电池容量：14.8Vdc，3100mAh
运行能耗：21.14Wh
待机能耗：0.39Wh
充电限制电压：16.8V
移动电源通过了TUV、GS、PSE、UL、KC、CE认证。

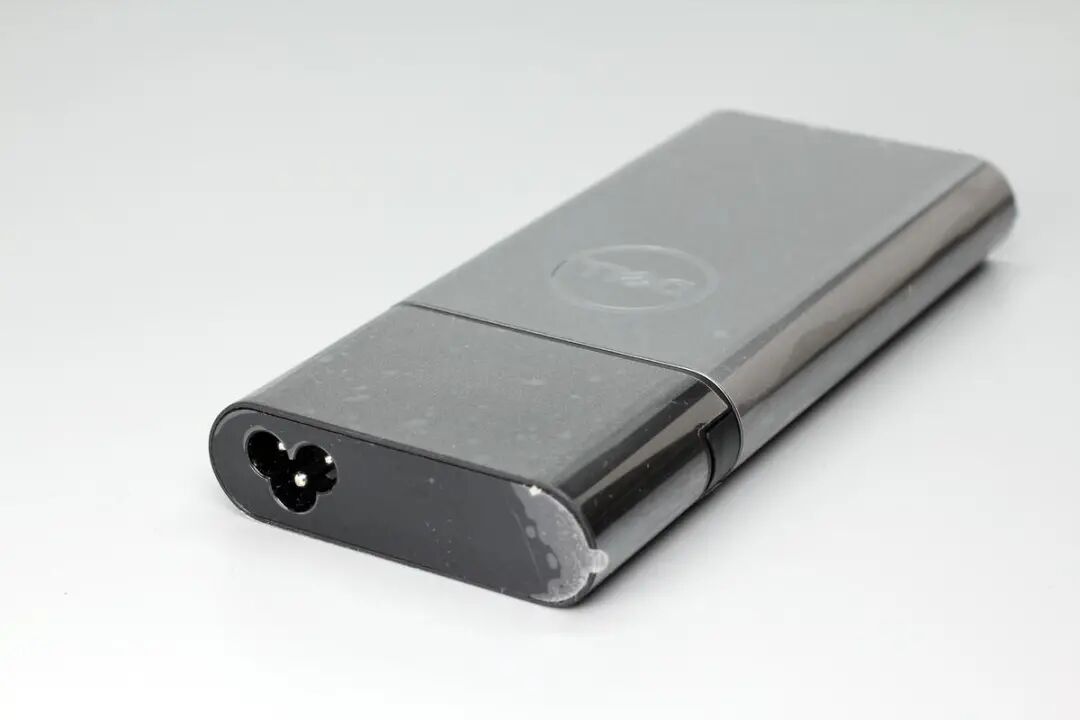

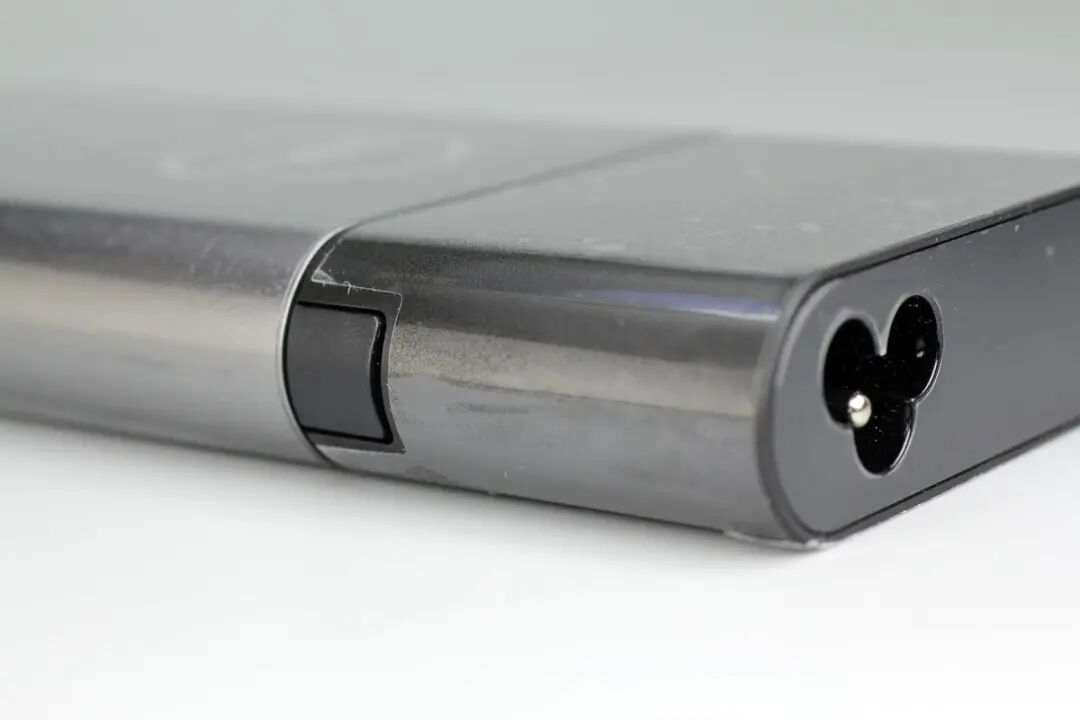

充电器输入端配备三脚梅花AC输入接口。

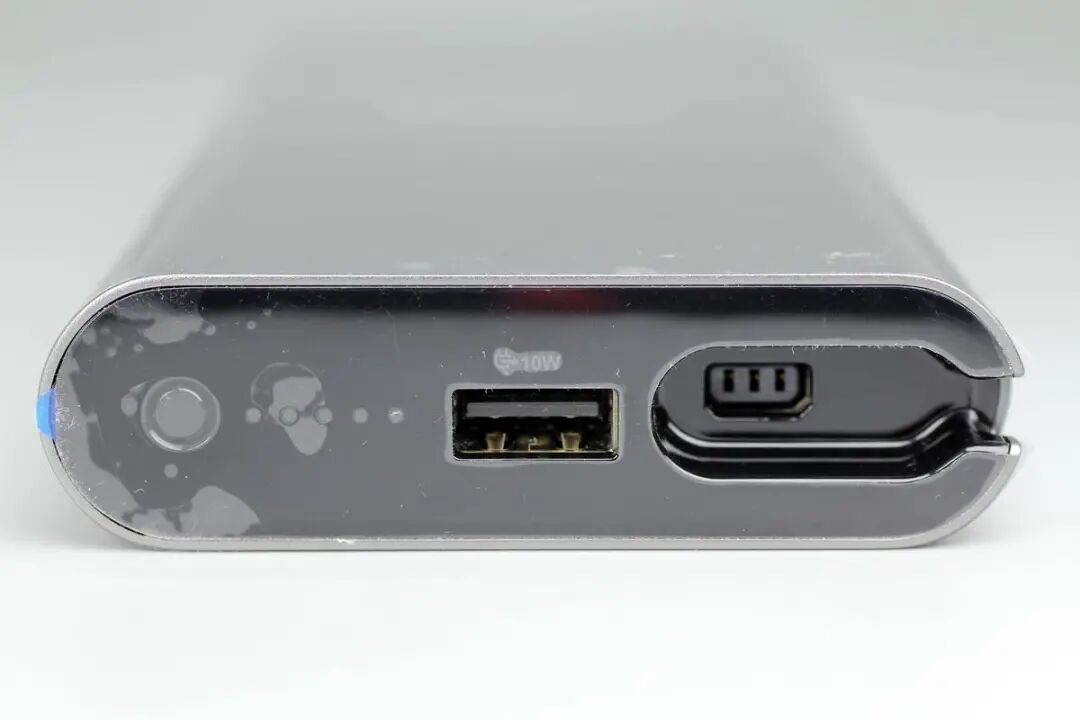

另一端设有电源键、LED指示灯、USB-A接口和定制的笔记本充电线连接插口。

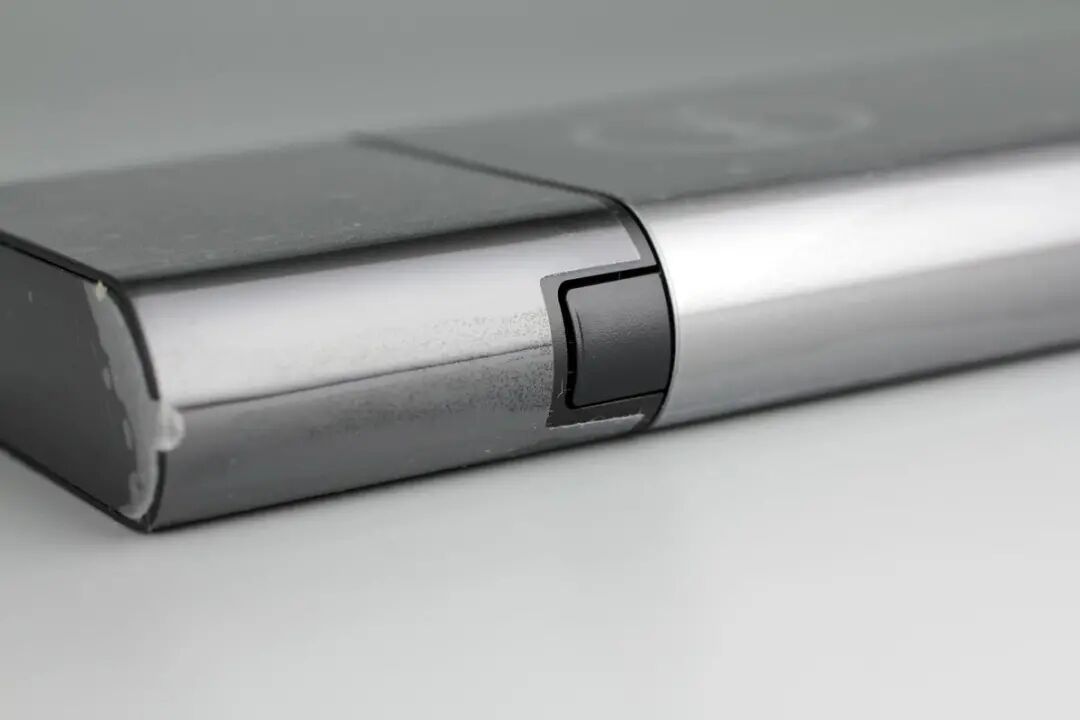

两侧设有卡扣按板，按下即可将两大模块分离。
另一侧特写。
戴尔这款二合一移动电源采用模块化设计，由充电器和移动电源两大模块拼接而成，是真正字面意义上的二合一产品，这也是包装盒上有多种使用场景的原因。
可以根据日常居家办公、外出逛街、外地出差等不同场景灵活使用这款产品，这也是目前市面上很多一体式二合一移动电源不具备的优势，使用起来十分灵活。

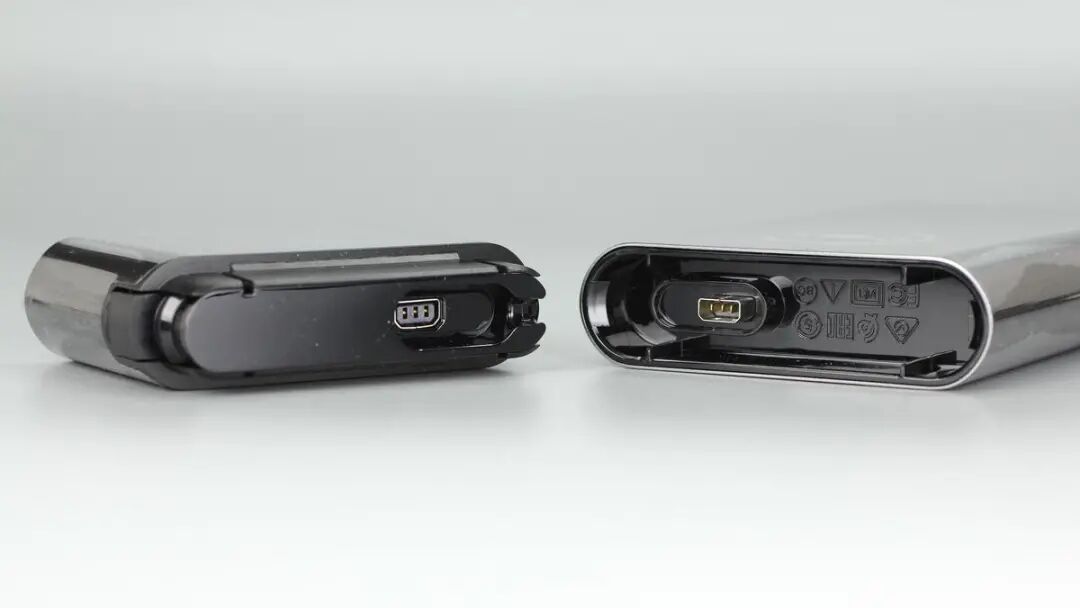

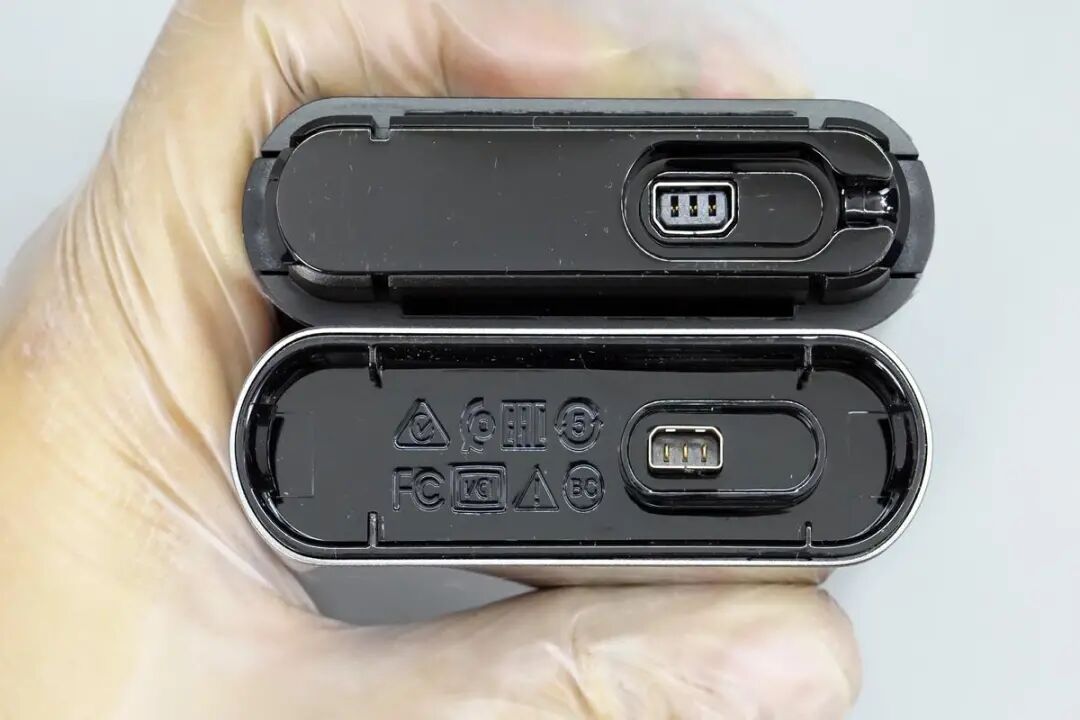

充电器模块和移动电源模块通过定制连接器连接。
移动电源的凹槽内还有CP、EAC、FCC、VCCI认证信息。

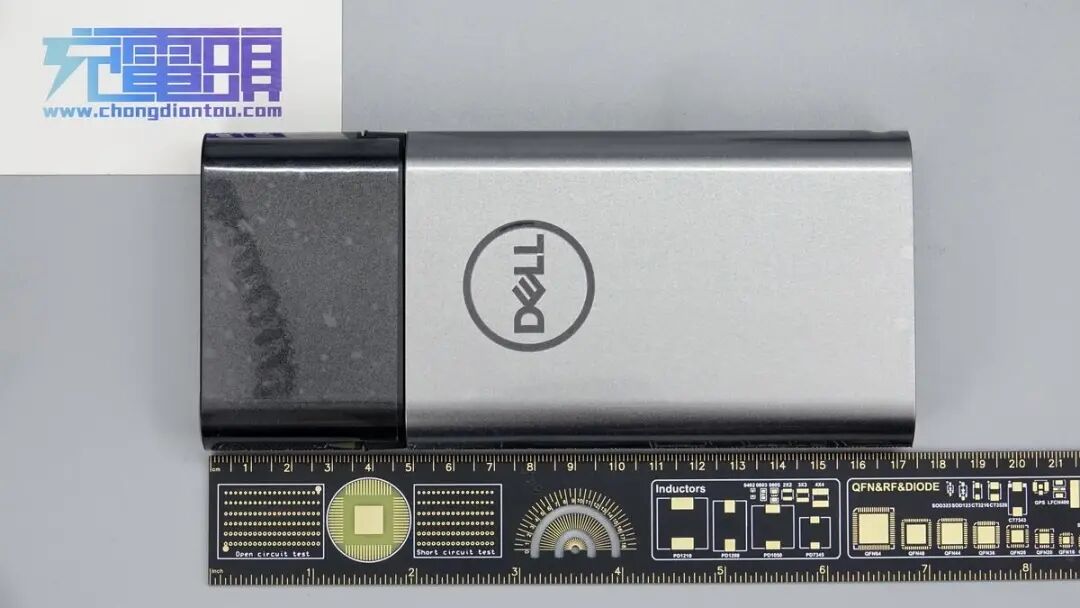

测得机身长度约为17.5cm。

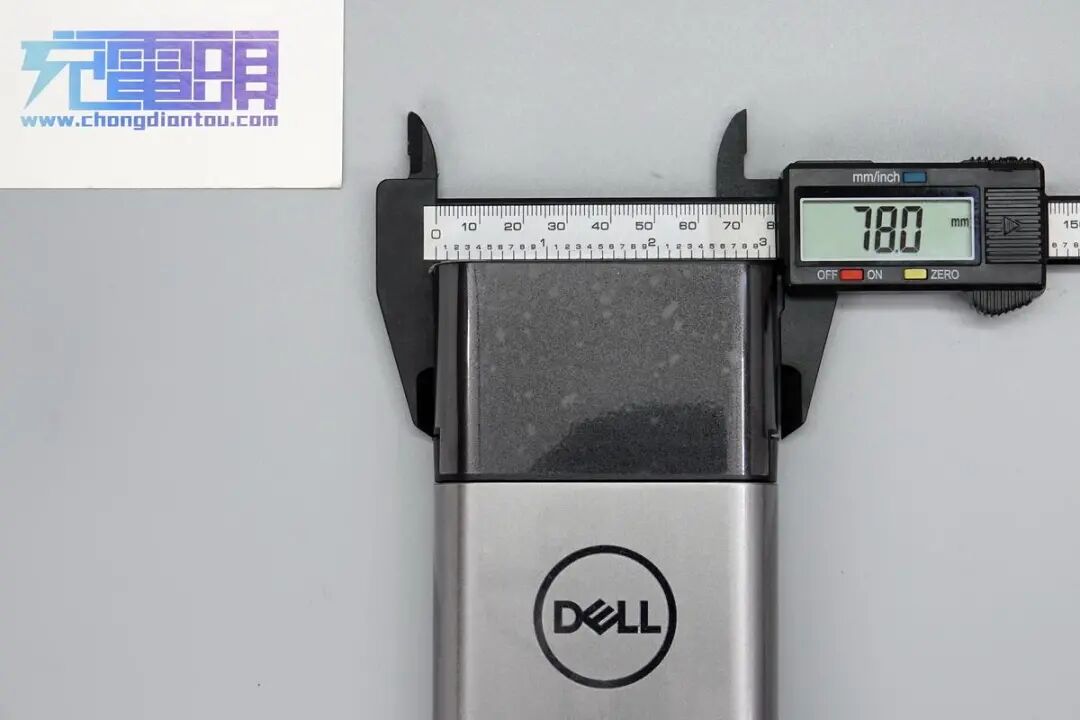

宽度为78mm。

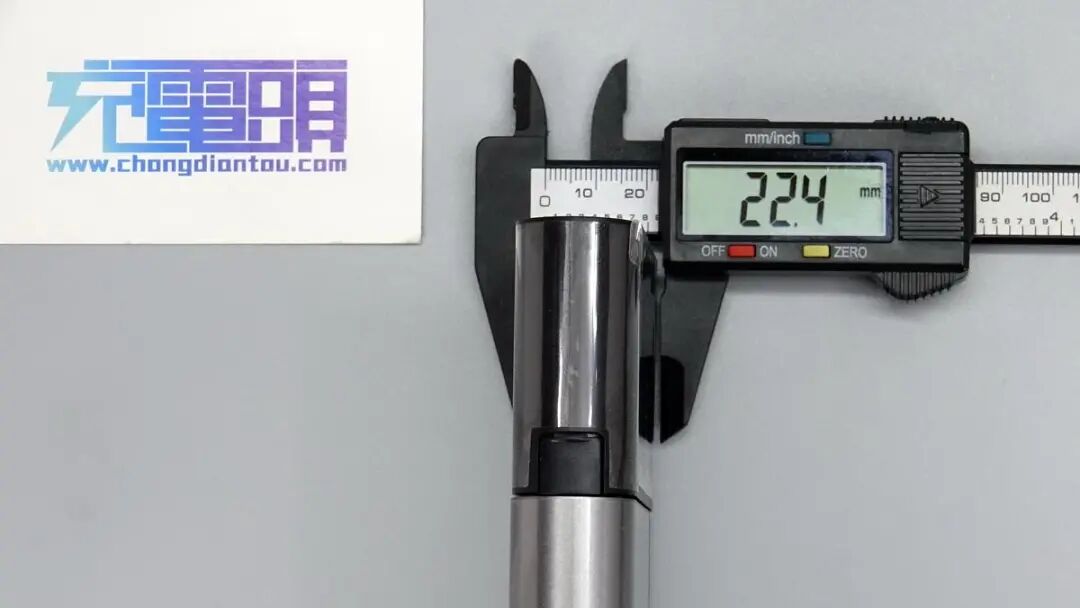

厚度为22.4mm。

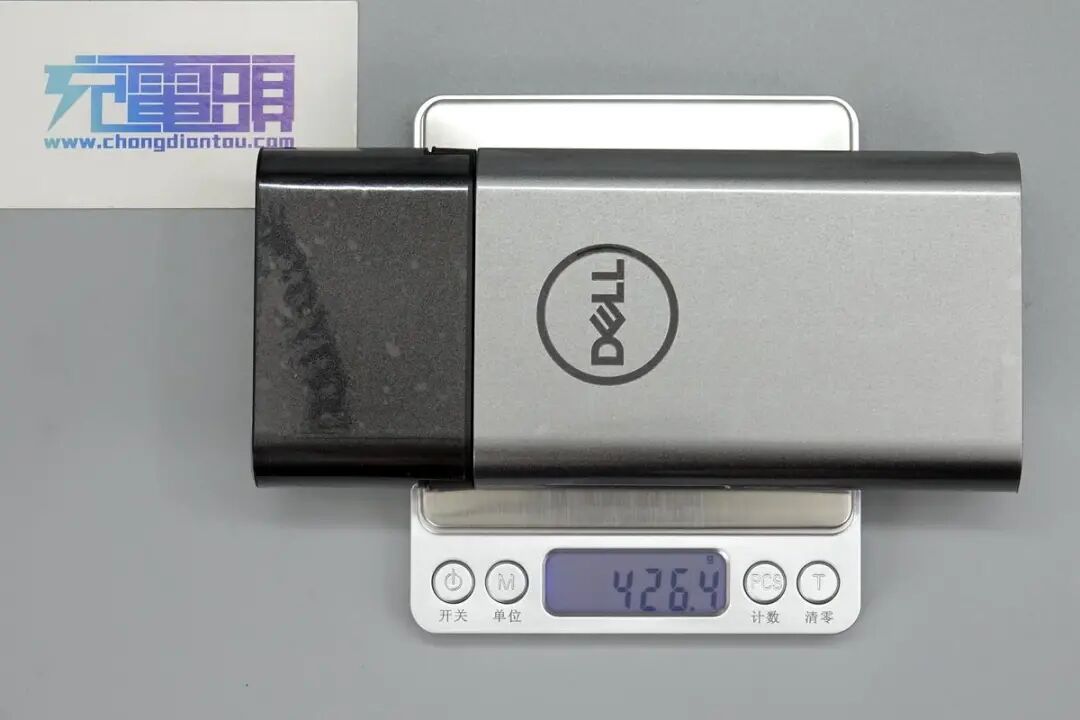

戴尔这款二合一移动电源整体重量约为426g。

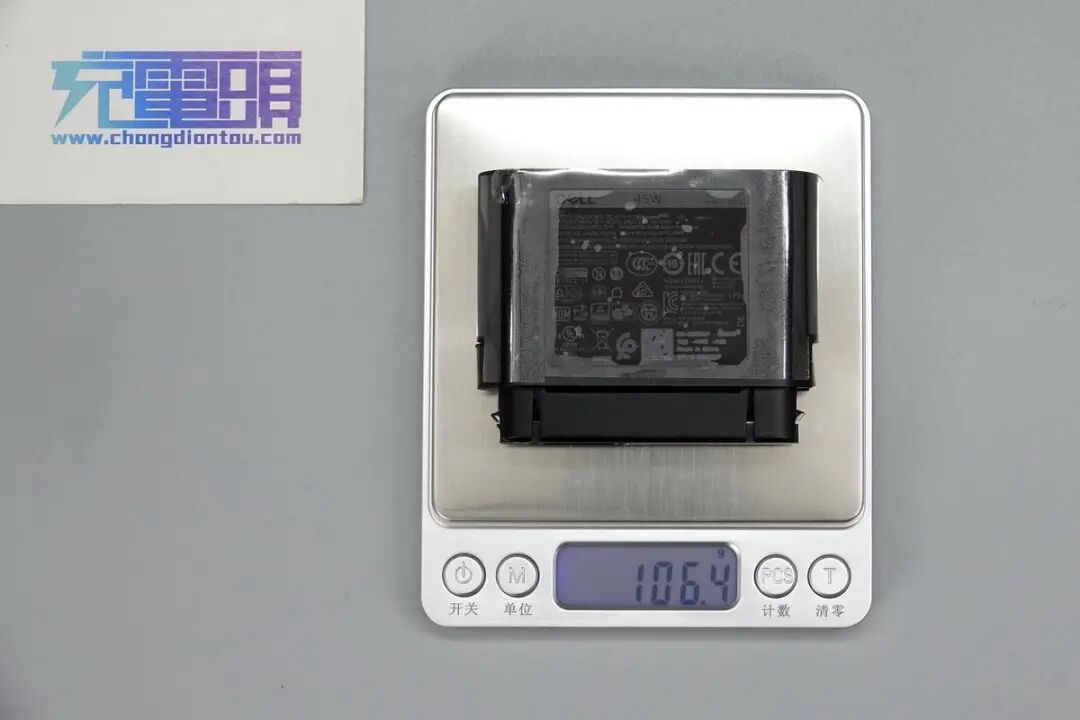

充电器模块重量约为106g。

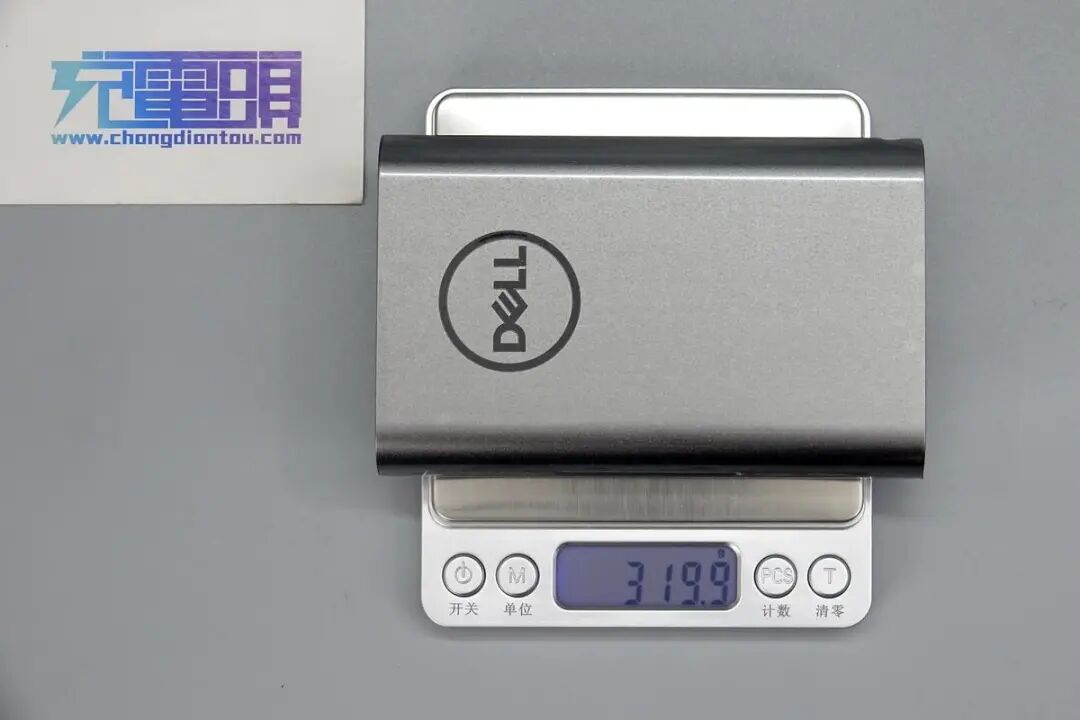

移动电源模块重量约为320g。

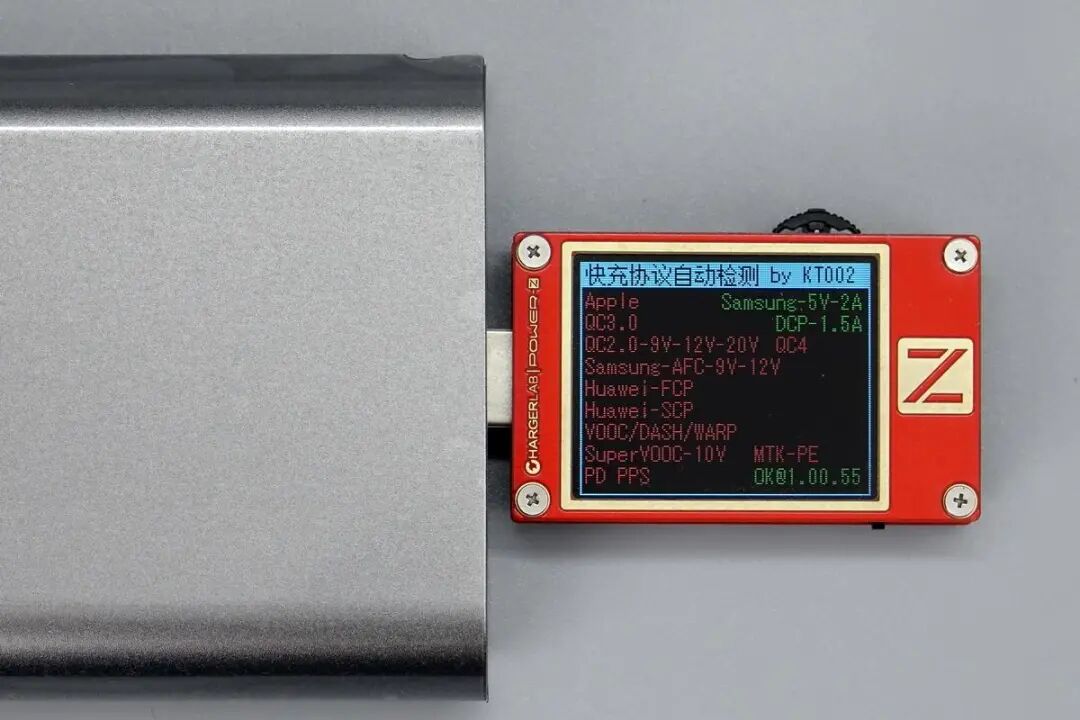

使用ChargerLAB POWER-Z KT002测得USB-A口支持Samsung 5V2A和DCP协议。

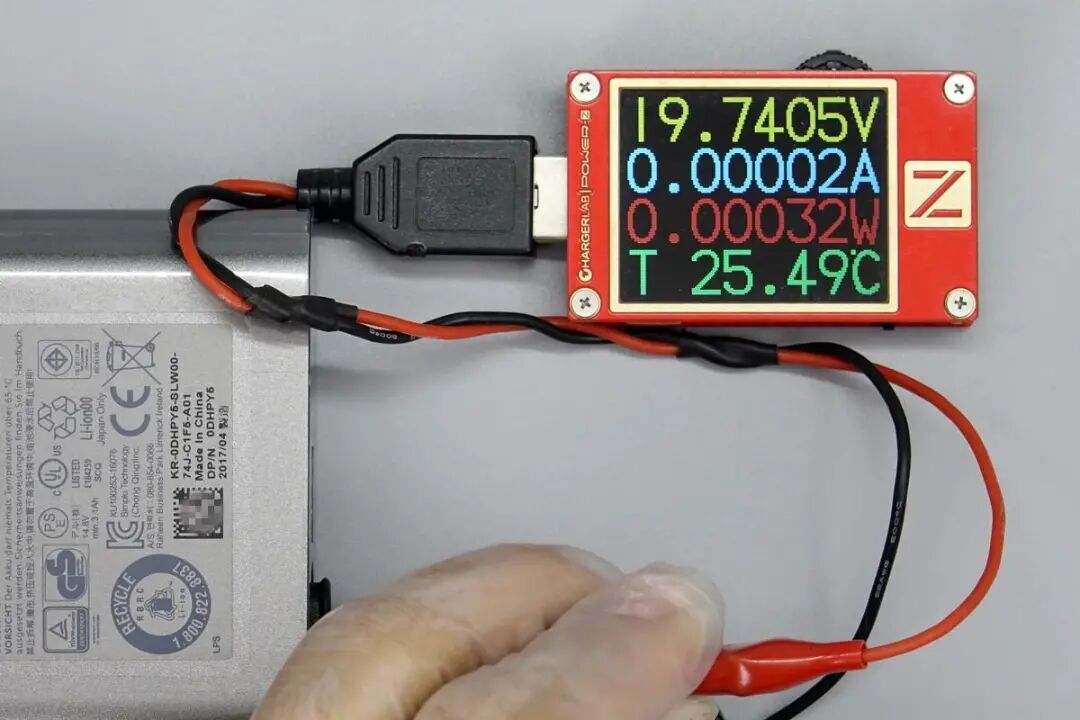

测得定制插口空载电压为19.7V，和19.5V标称相符。

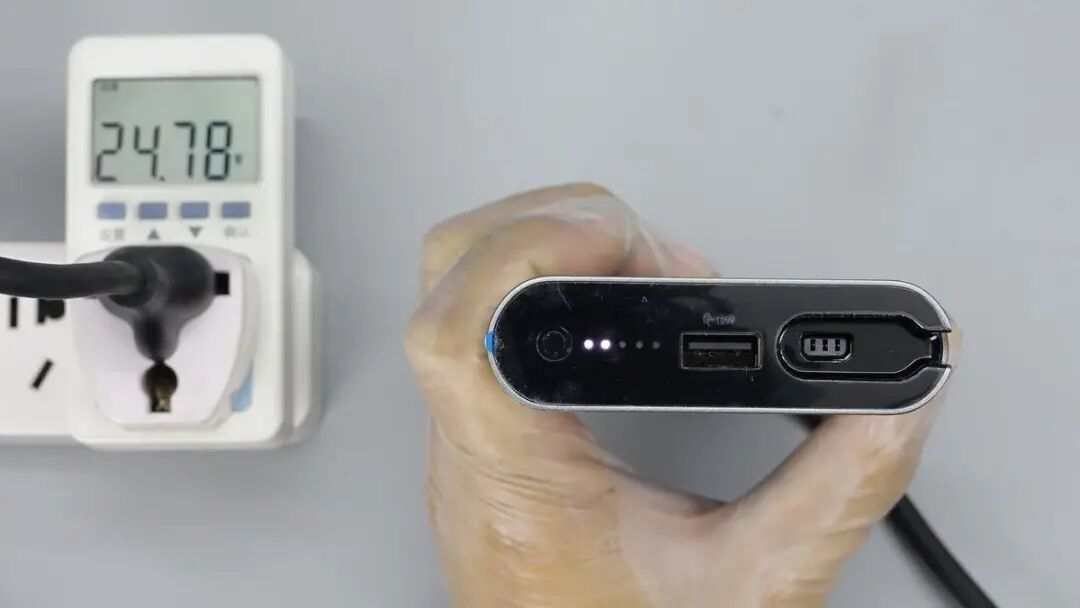

使用AC输入给戴尔这款移动电源充电，测得输入功率为25.43W。
LED指示灯亮白光。

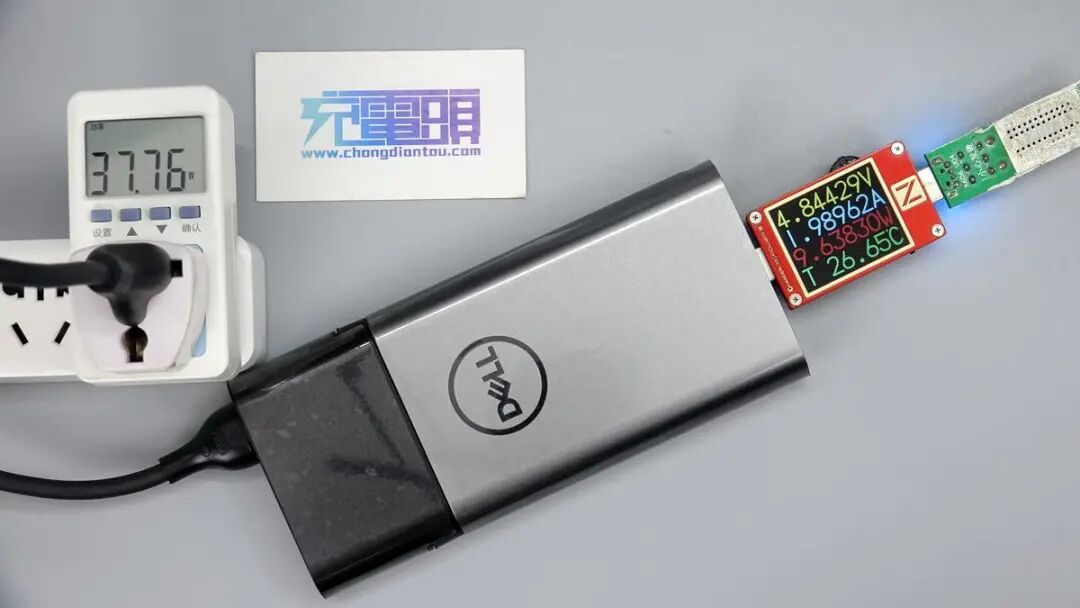

给移动电源充电，同时又用移动电源的USB-A口给设备供电，测得输入功率为37.76W，输出功率为9.64W。
二、戴尔二合一移动电源拆解

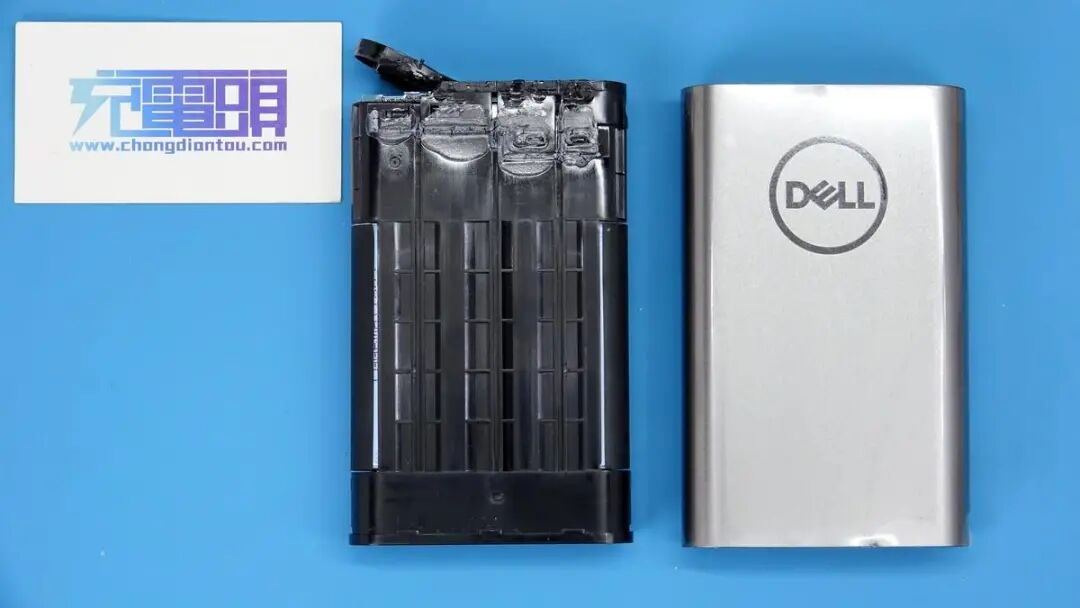

将移动电源金属壳拆下，内部采用塑料壳绝缘保护电芯。

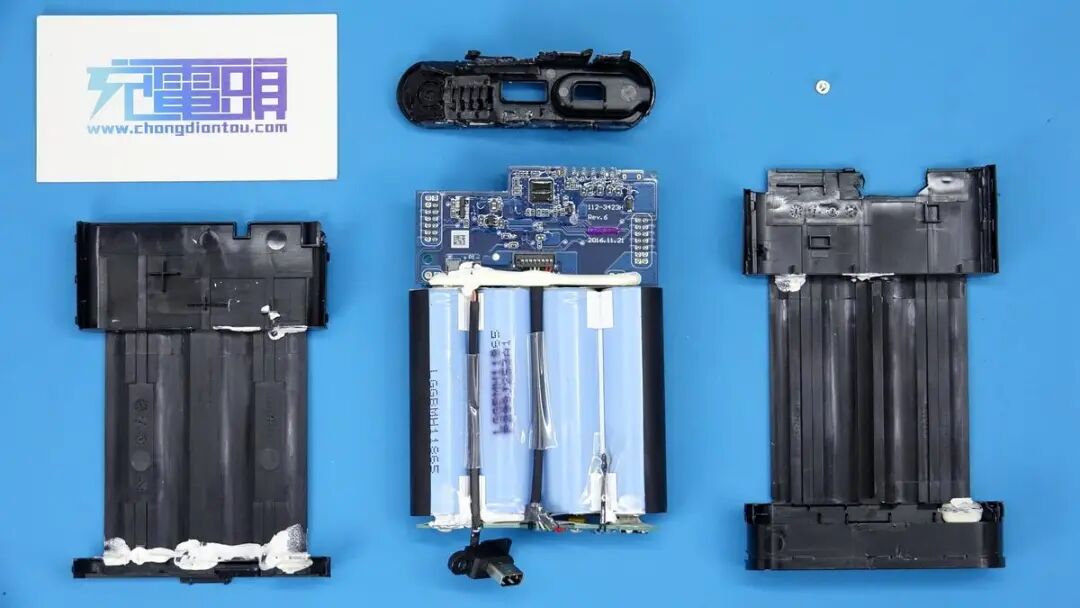

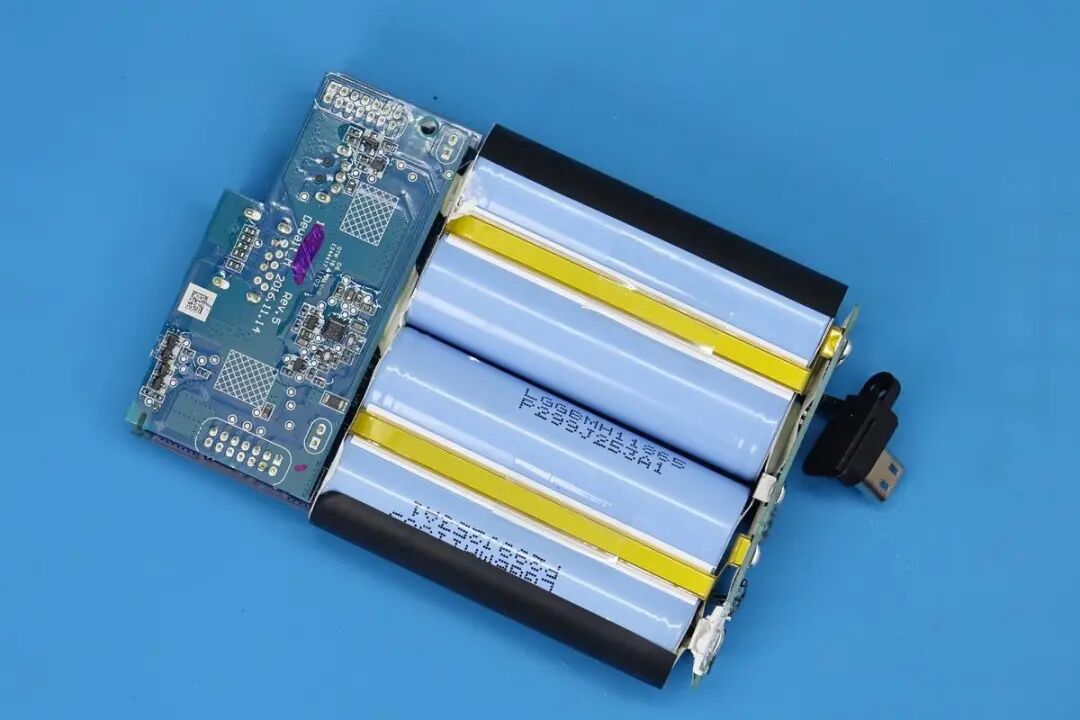

将塑料壳拆分开，电池一共有四颗，此外还有两块PCB板。
电池两端均有打胶，连接器的连接导线套有绝缘管。
另一面，连接镍带包裹绝缘胶带，电池上与镍带交界处有绝缘纸保护。

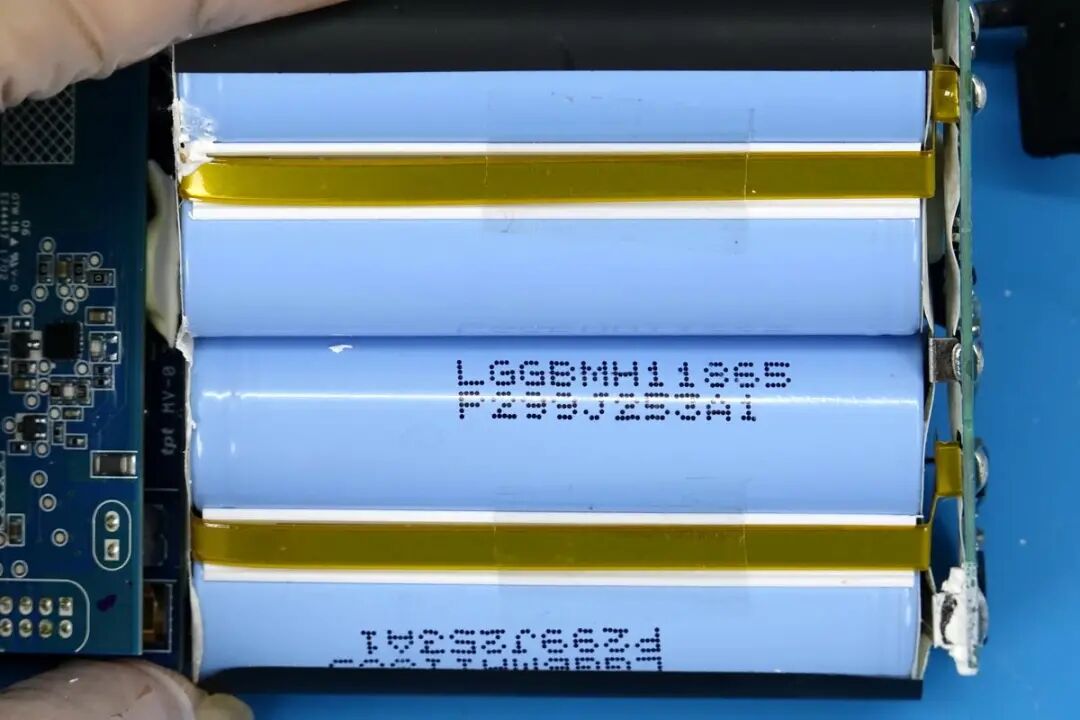

电池特写，丝印LGDBMH11865，来自LG，3200mAh容量，18650锂电池动力电芯，大容量大电流。
电池组和PCB板通过线缆插拔式连接，组装方便。

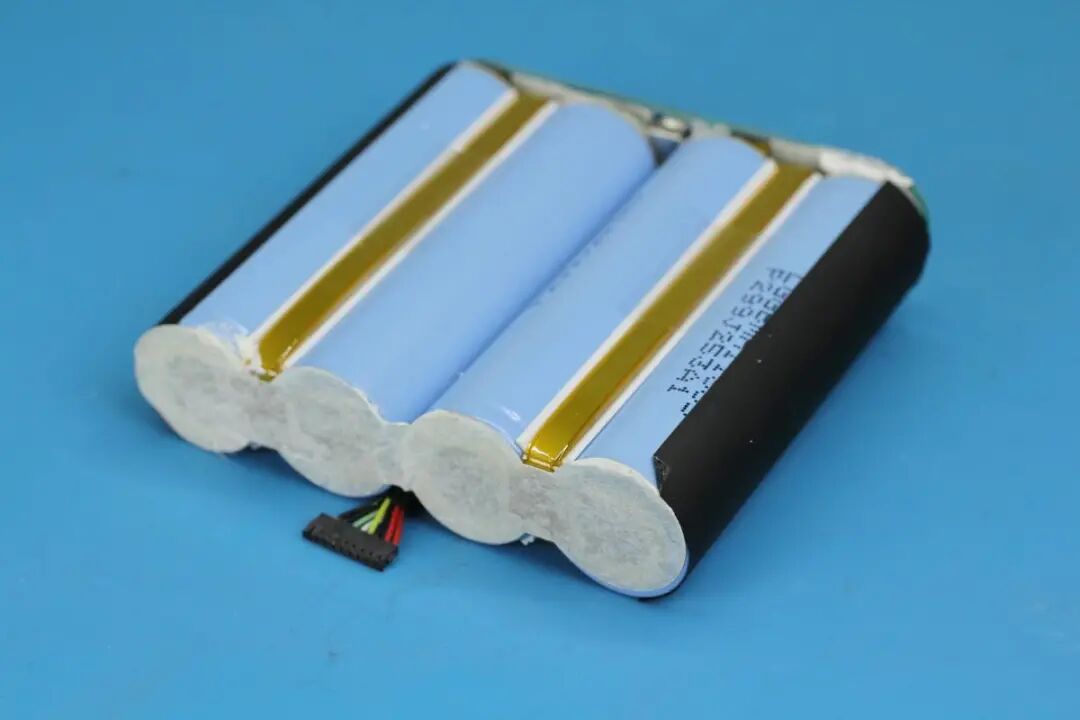

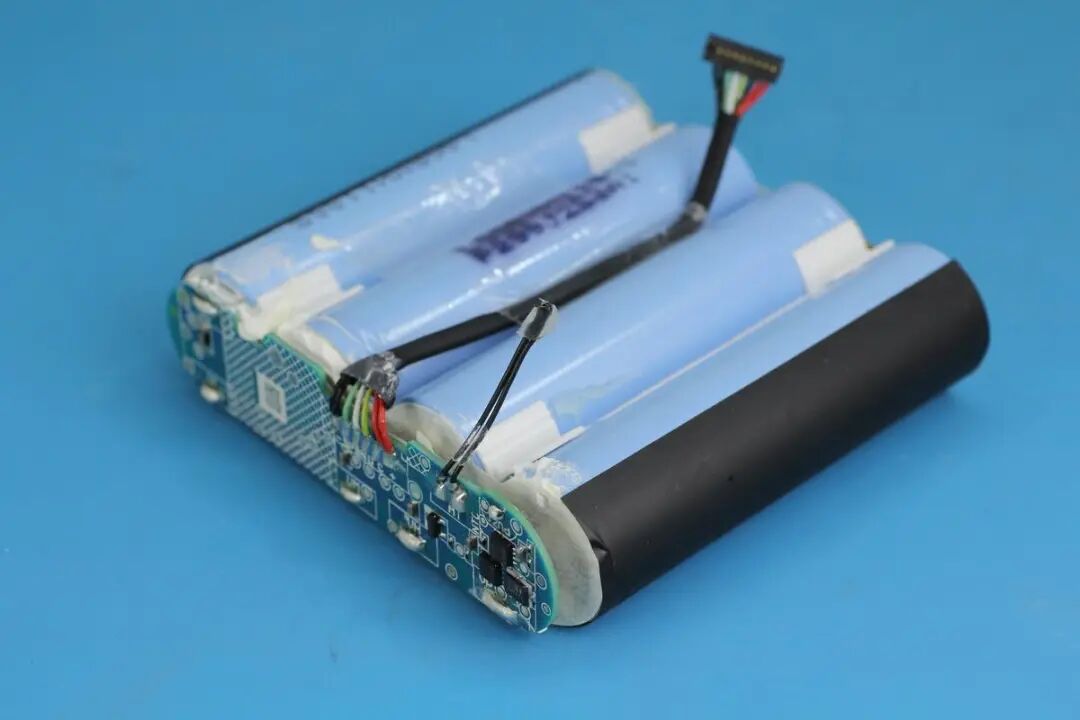

电池组一端以及两侧均贴有绝缘纸。

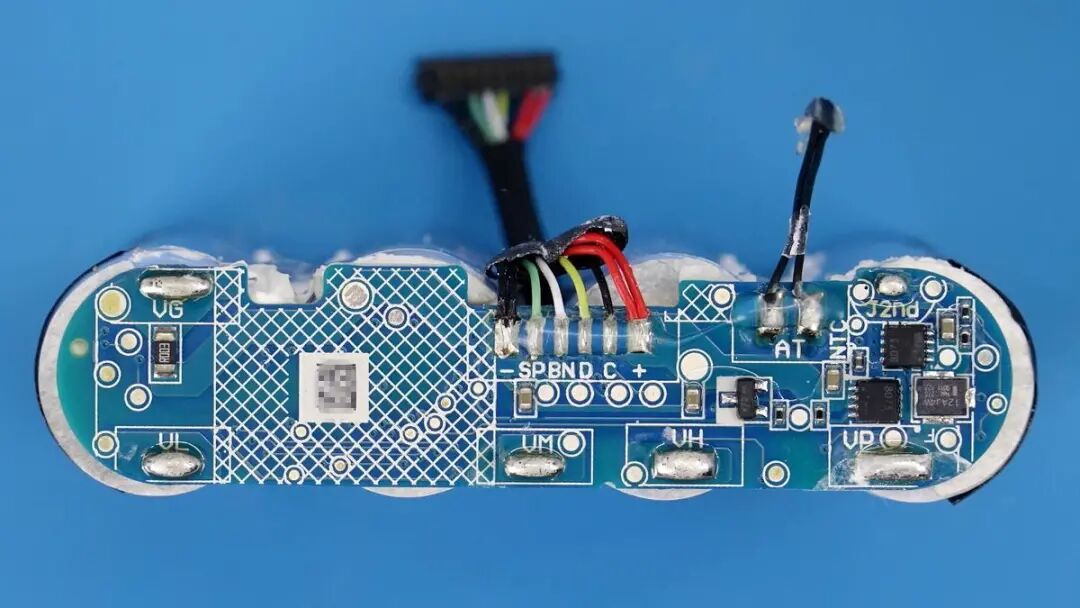

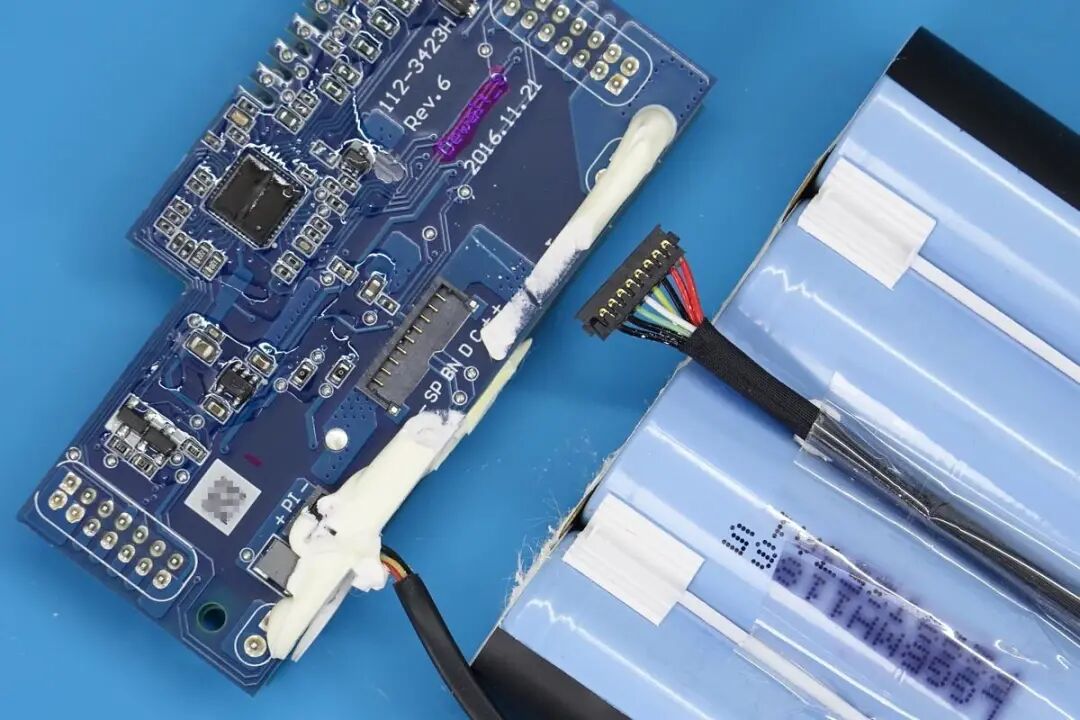

另一端固定有一块电池保护电路板，并焊接有热敏电阻对电池进行温度监控。
电池保护板上焊接输出导线和热敏电阻。

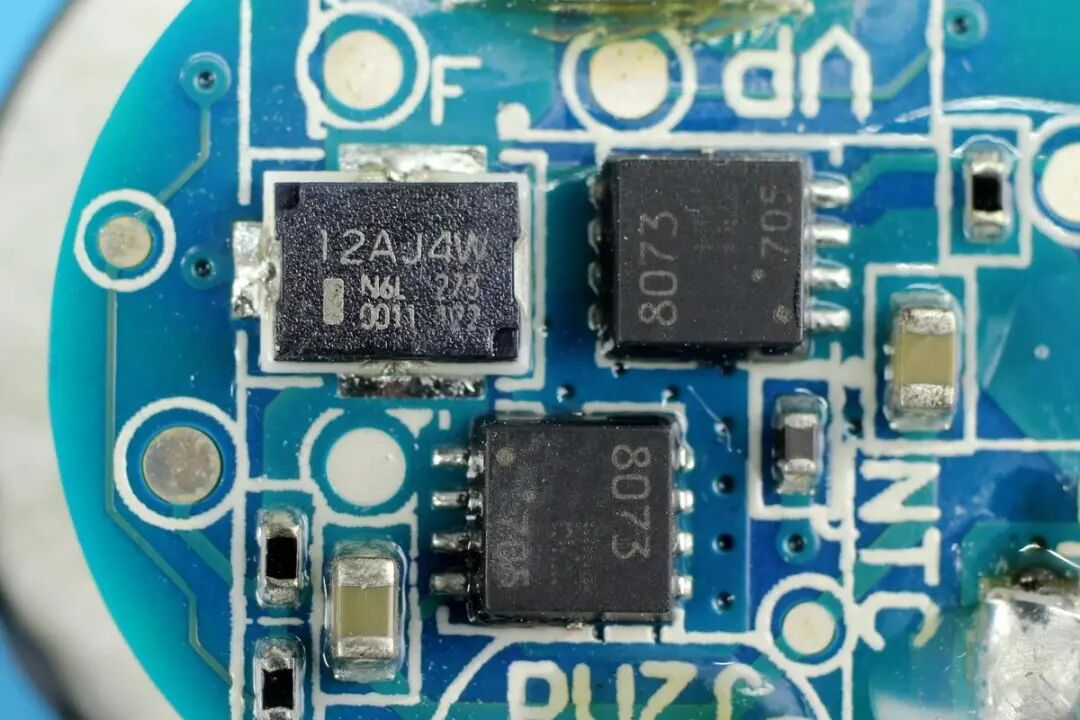

电池保险丝丝印12AJ4W，两颗保护管采用的大厂东芝TPC8073，耐压30V。

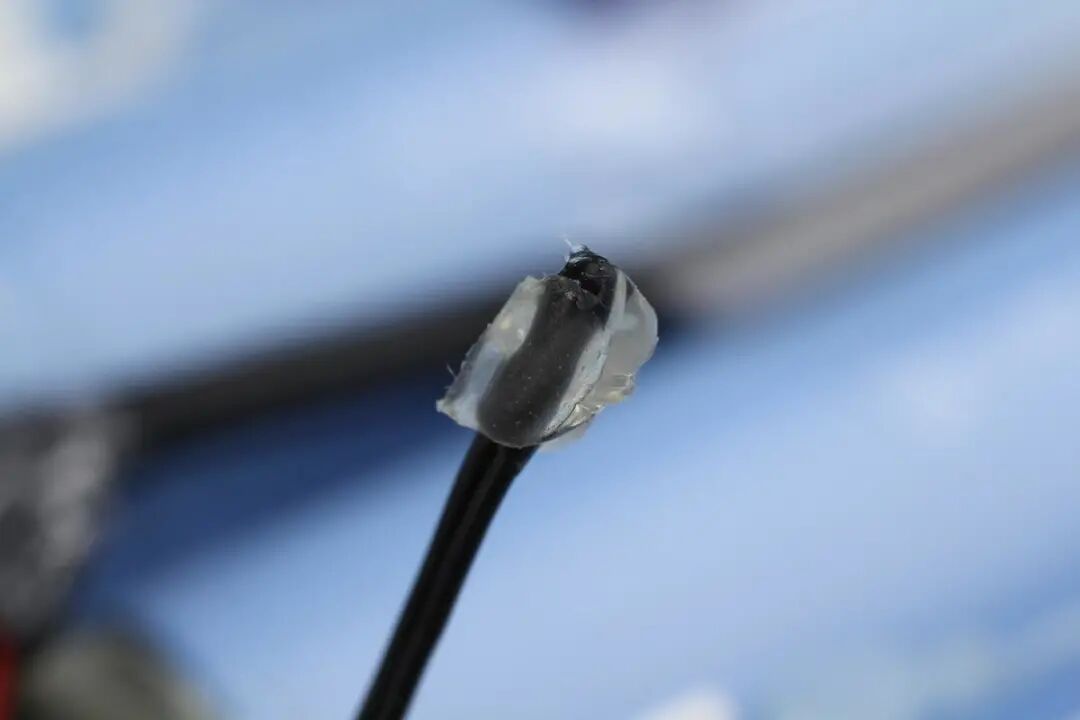

热敏电阻特写，头部打胶帮助固定。

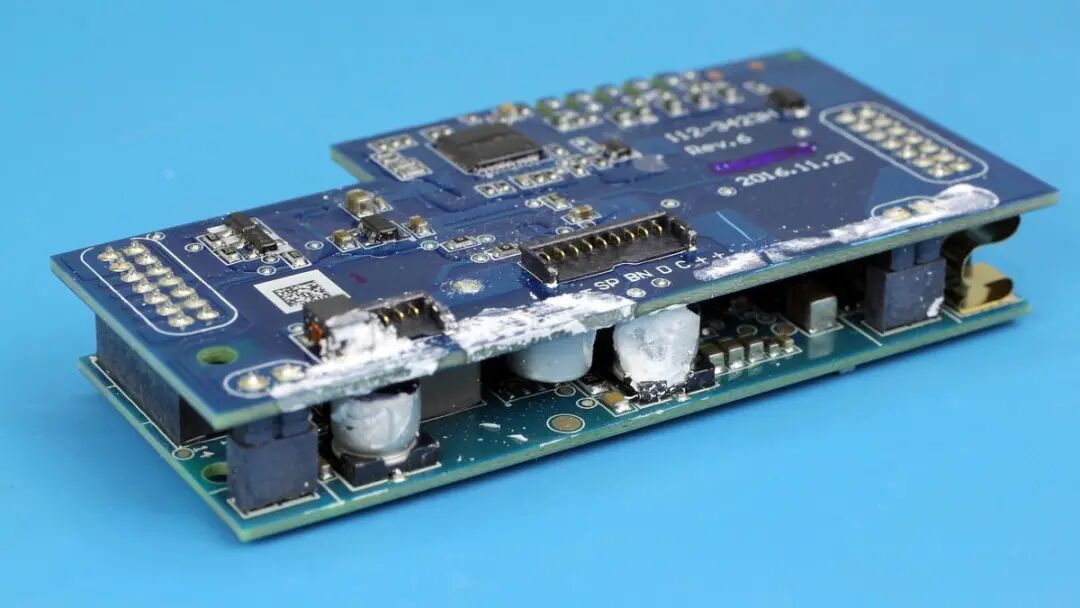

移动电源内的PCB板有两块，之间通过两侧的排针连接。

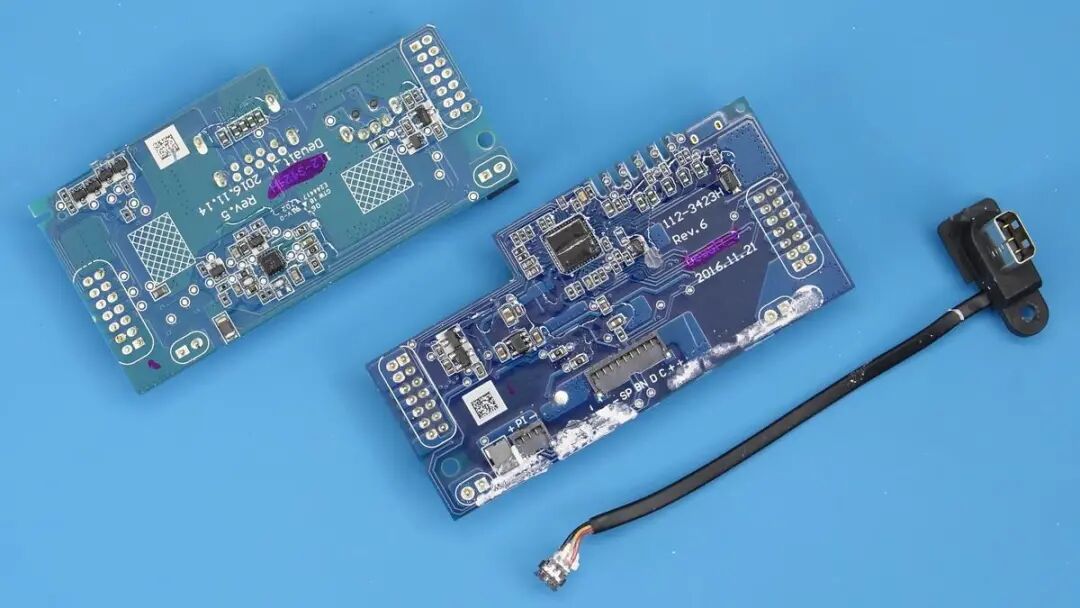

将两块板子分开。
两块板子均为蓝色的，一深一浅，两块板子背面器件很少。
板子正面则有MOS、电感、连接母座等。
深蓝色小板背面有一颗大芯片。
TI德州仪器MSP430G2755混合信号微控制器，用于移动电源整机控制及保护功能。

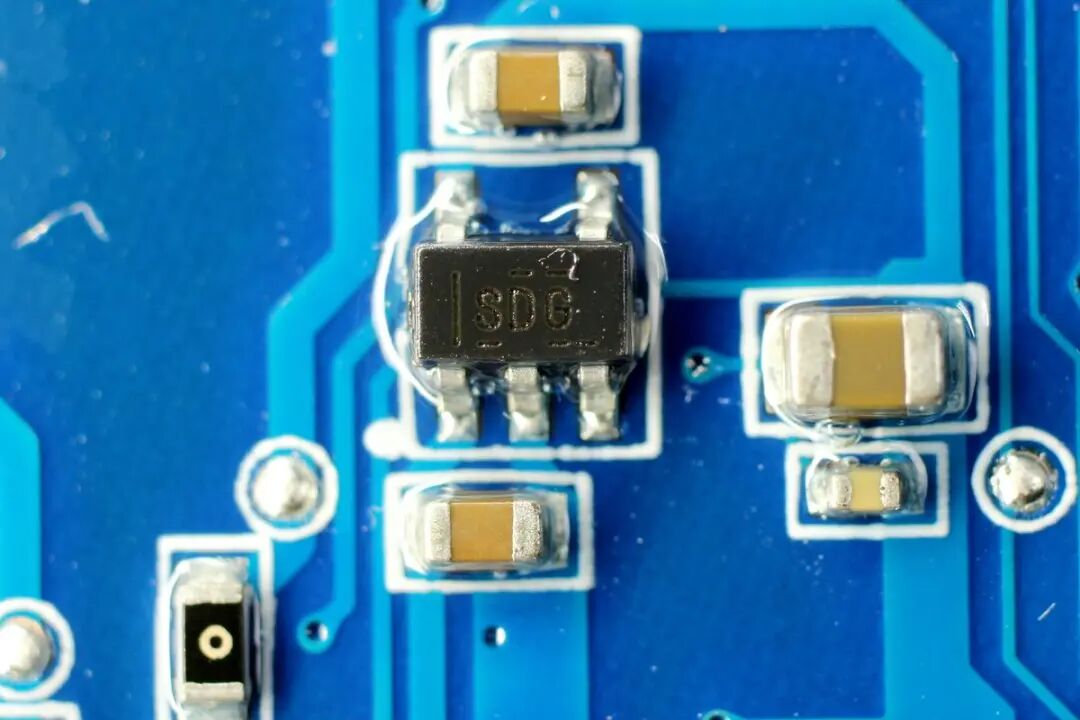

TI TPS70933线性稳压器，为主控单片机供电。

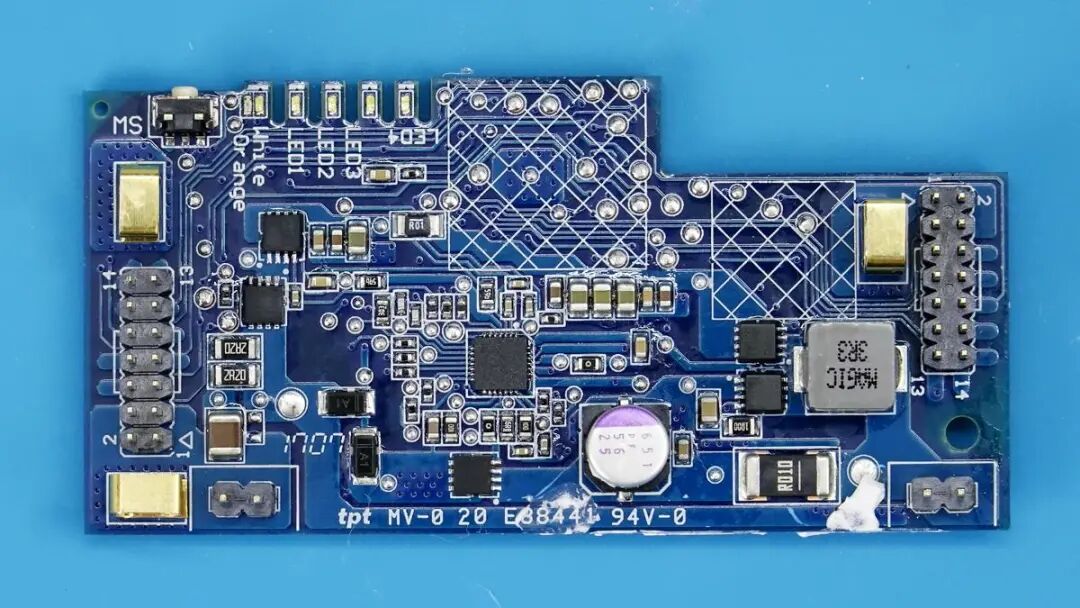

小板另一面一览，设有滤波电容、电池充电控制器、多颗MOS管以及电感。

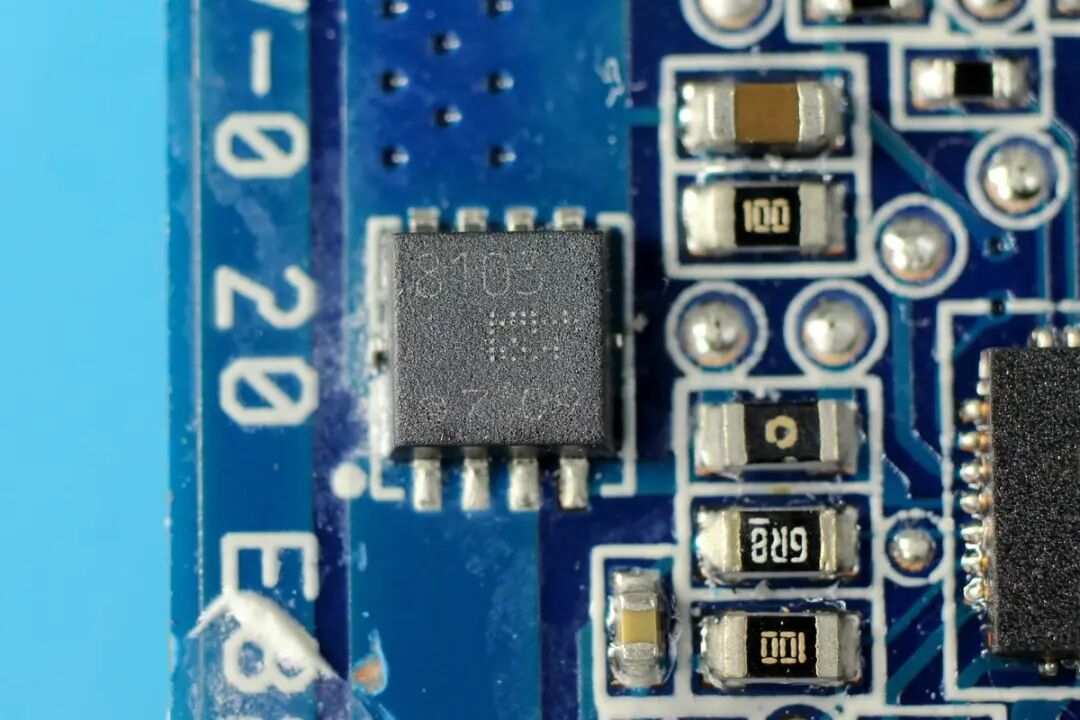

东芝TPCA8103，PMOS，用于电路切换及保护功能。

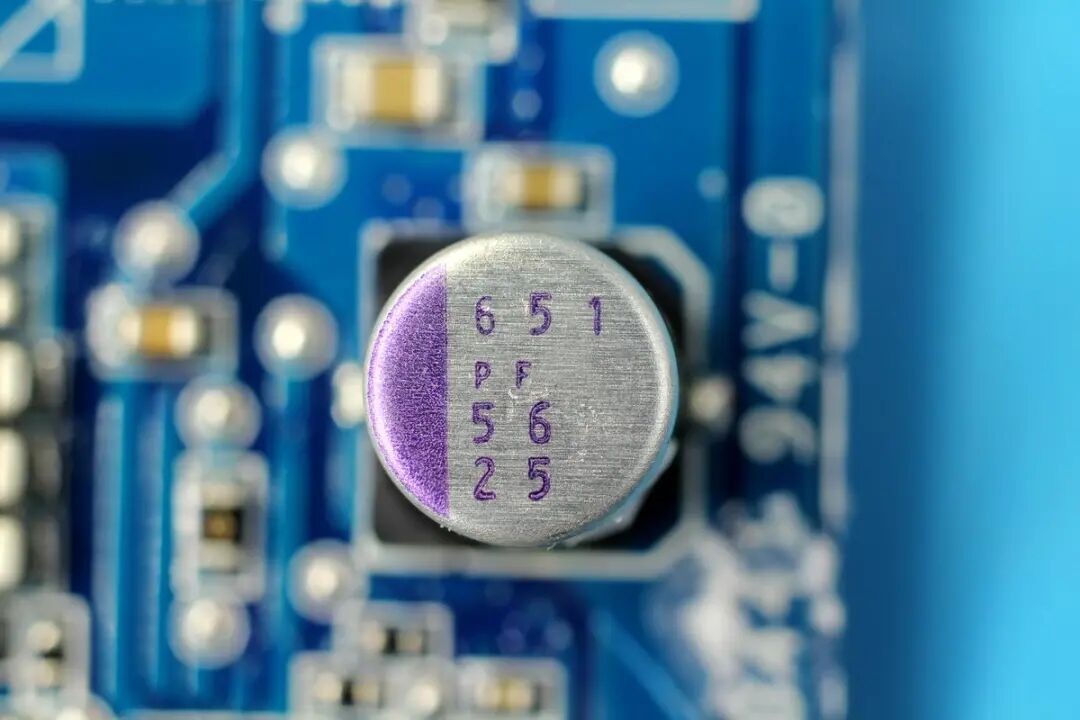

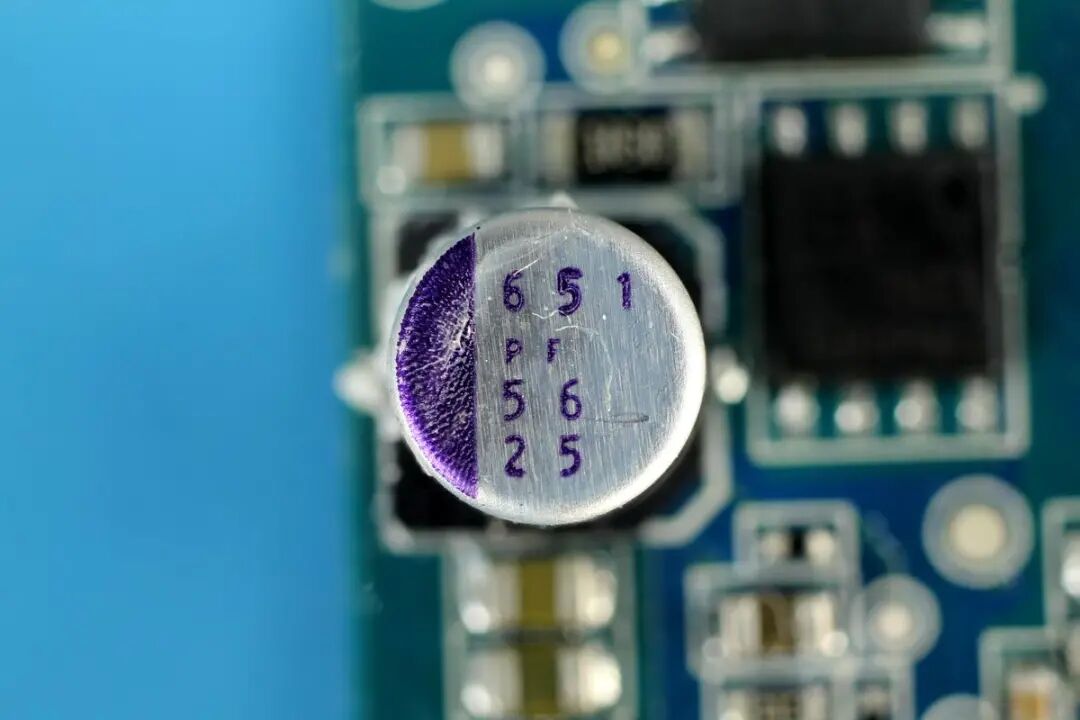

滤波电容特写，松下SVPF系列固态电容，规格为25V 56μF。

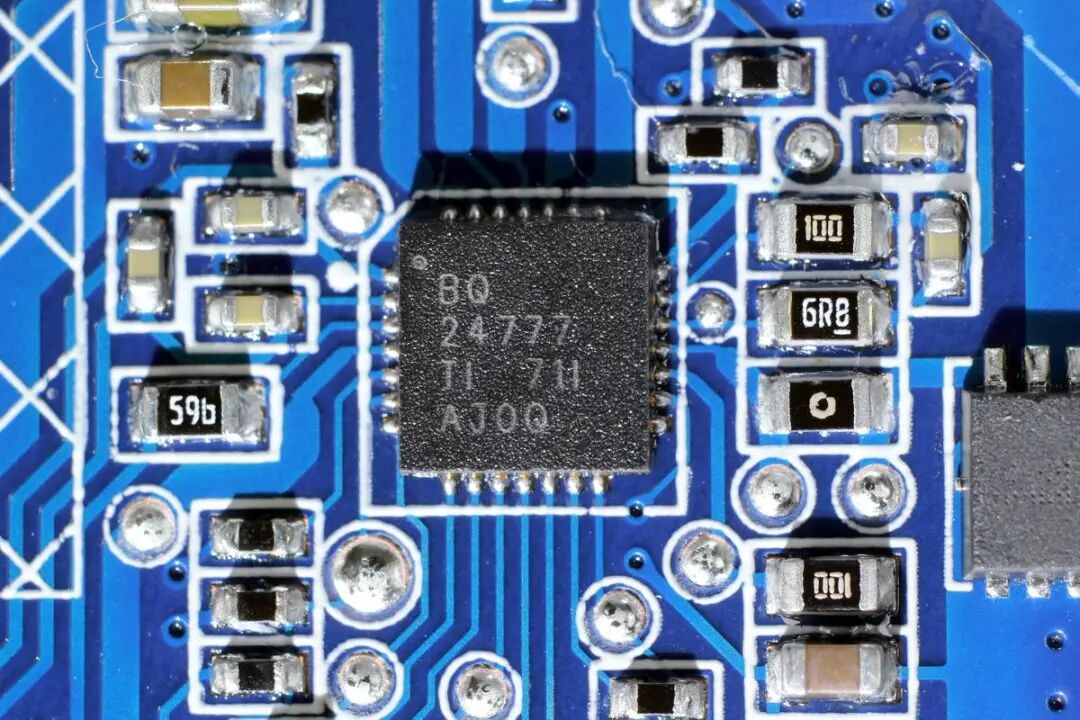

TI BQ24777电池充电控制器。

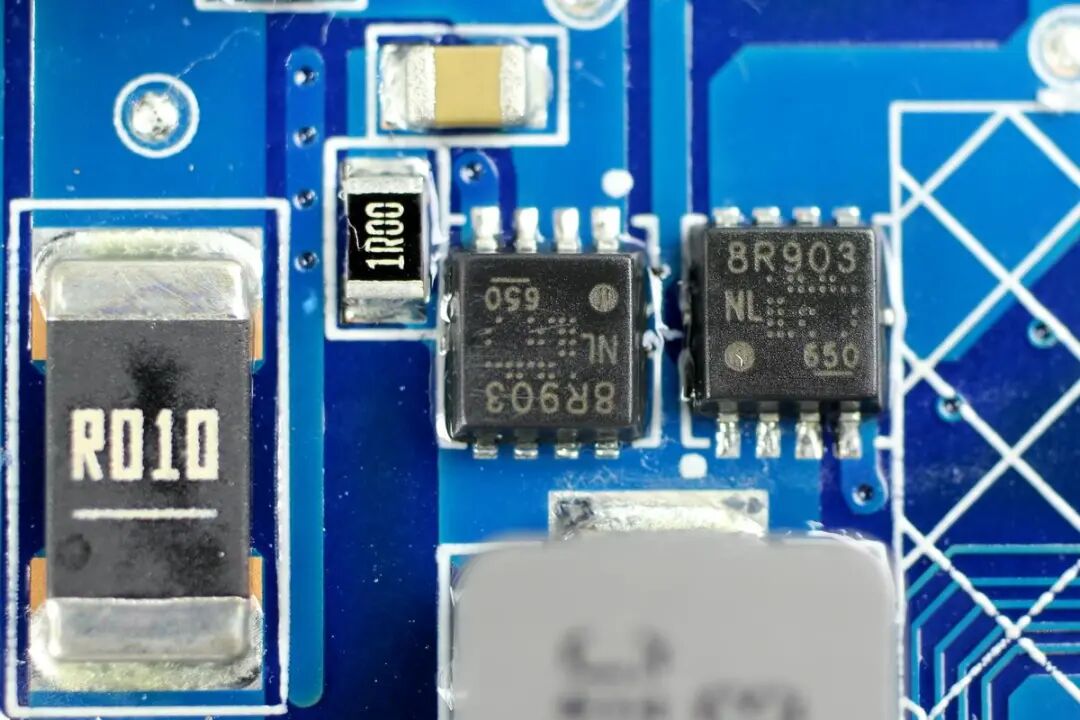

两颗MOS管来自东芝，TPN8R903NL，用于同步整流升压。

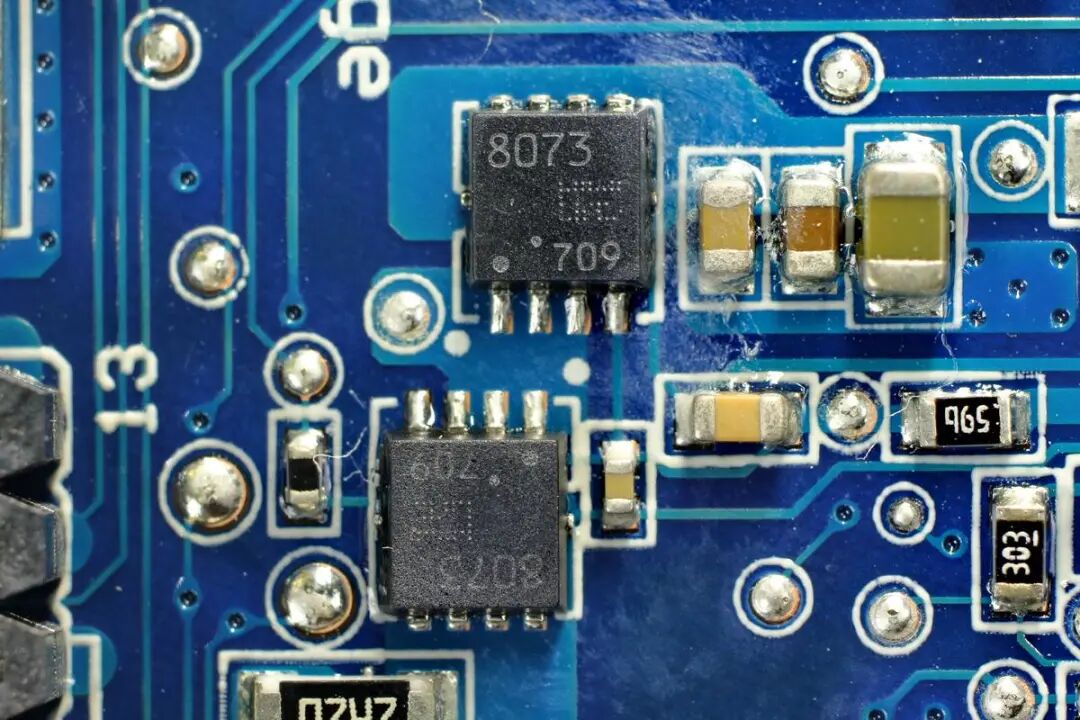

两颗东芝TPC8073 MOS管，用于保护隔离。

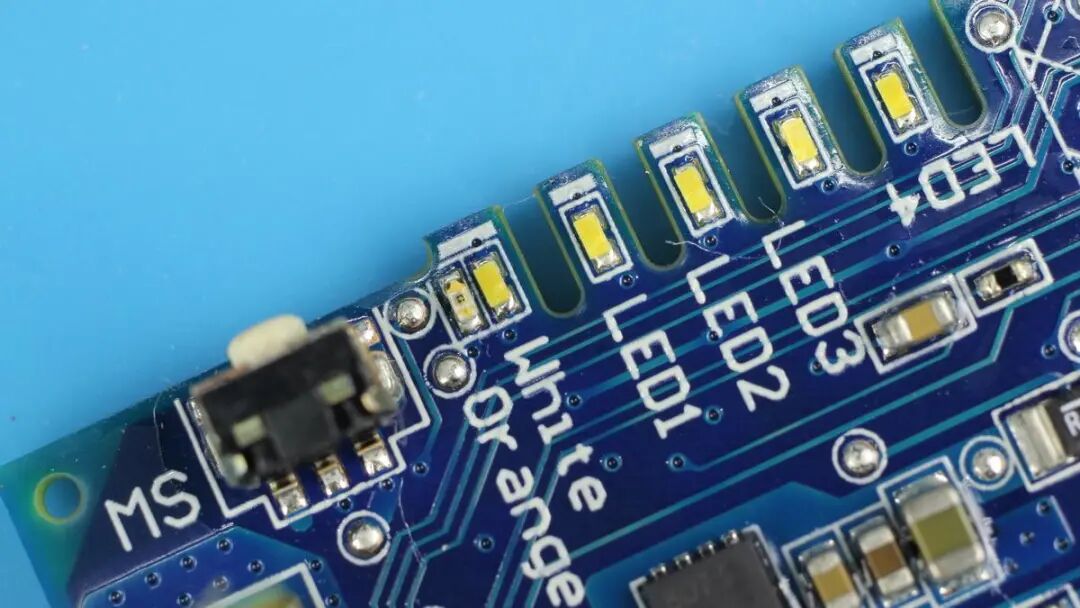

LED指示灯特写，最左边橙色状态指示灯和白色电量指示灯共享一个位置。

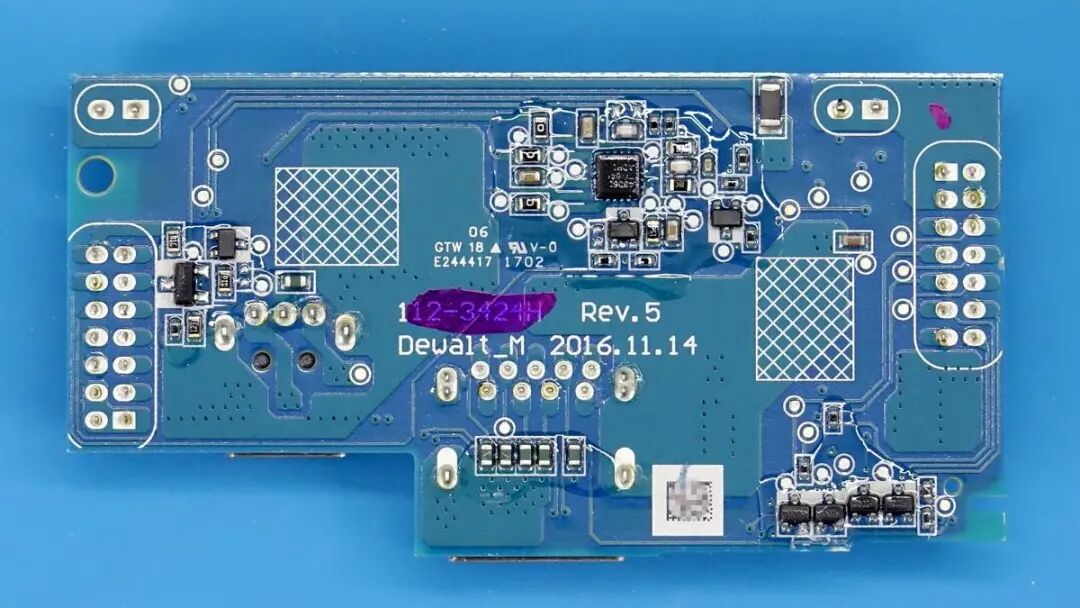

另一块小板背面有一颗同步升压控制器。板子上丝印的2016.11.14可以了解到这款产品已经相当有年代感了。

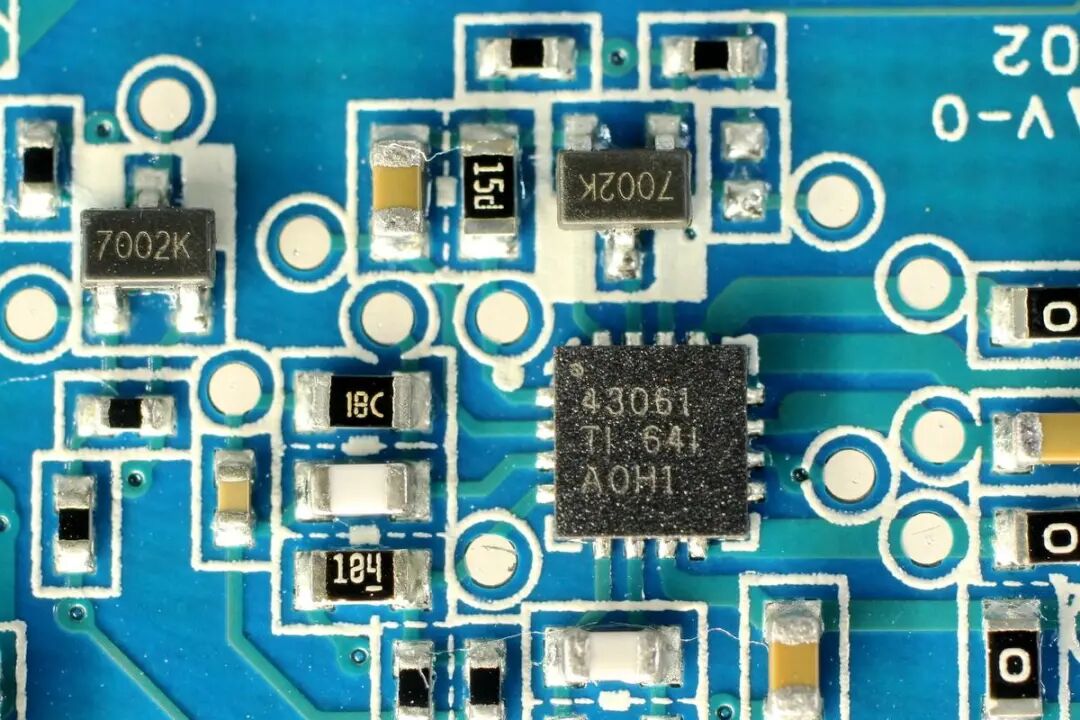

同步升压控制器采用TI TPS43061，将内置电池升压为笔记本供电输出。

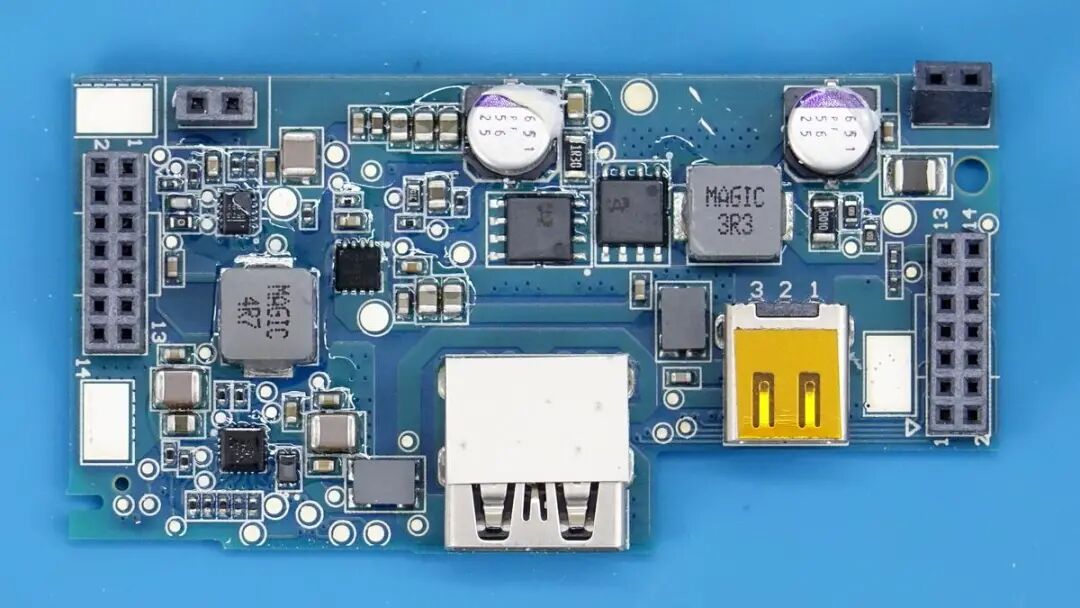

小板另一面一览，左侧是USB-A口输出降压电路，右侧则是笔记本升压输出电路，母座贴有黄色防尘胶带。

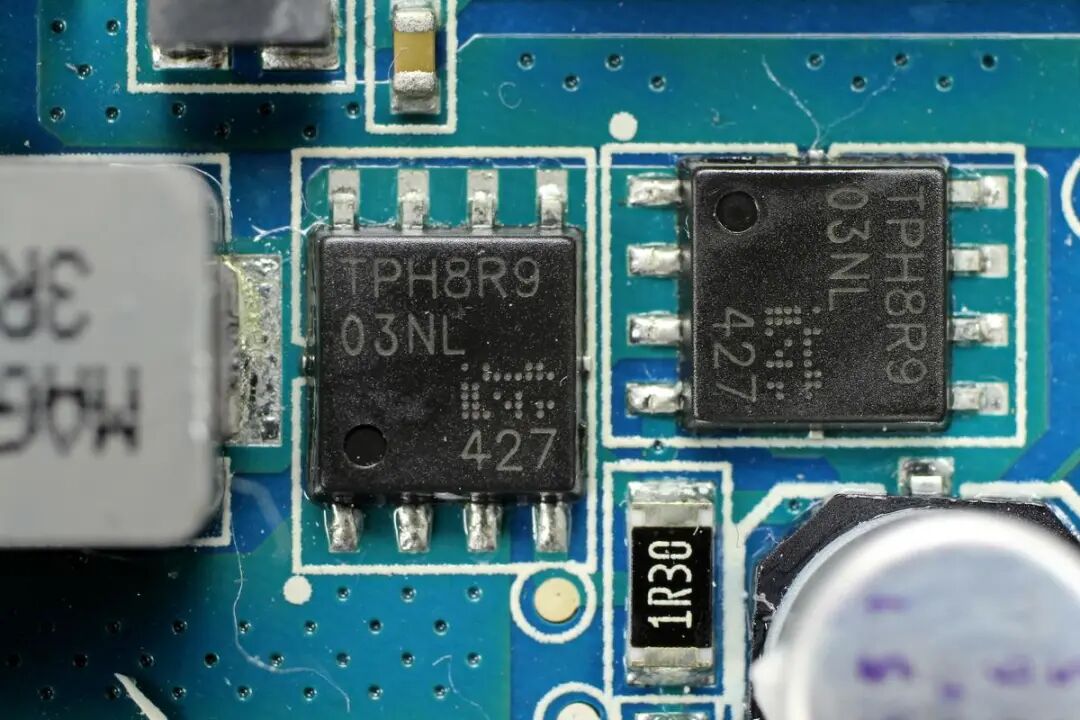

同步升压MOS管采用两颗东芝TPH8R903NL，耐压30V。
滤波电容特写，松下SVPF，规格为25V 56μF。
另一颗电容特写，两颗完全相同。
滤波电感特写。

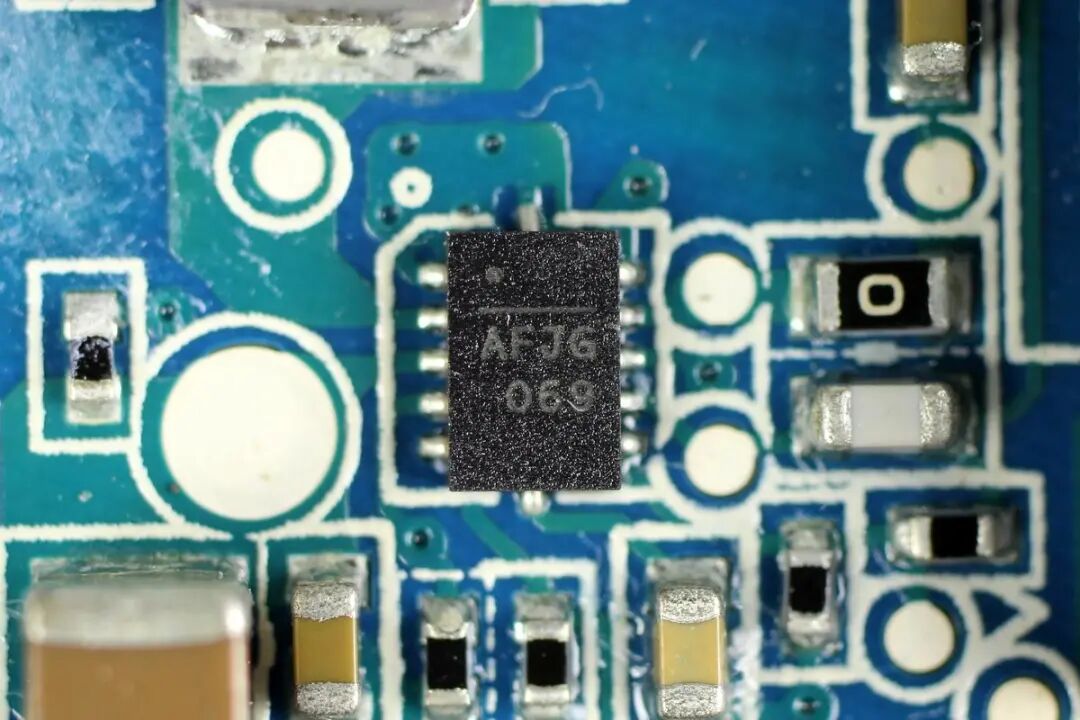

MPS 丝印AFJG069，USB-A口降压输出转换器。

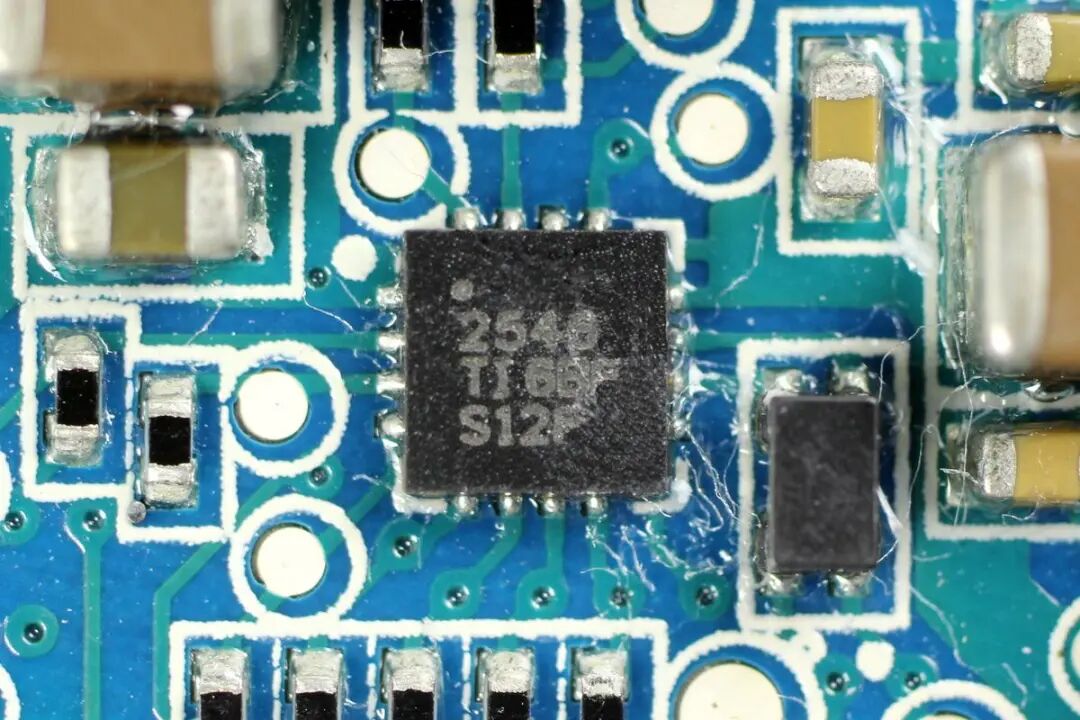

TI TPS2546 USB充电端口控制器，用于USB-A口输出过电流保护。

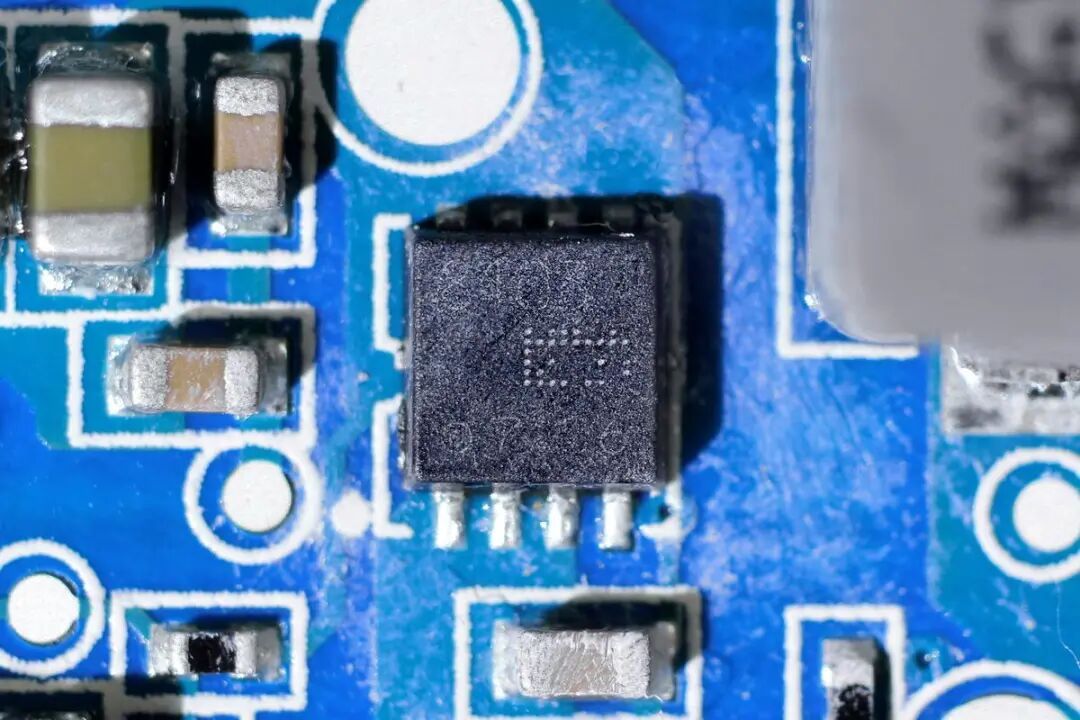

输出保护管采用东芝TPCA8103。

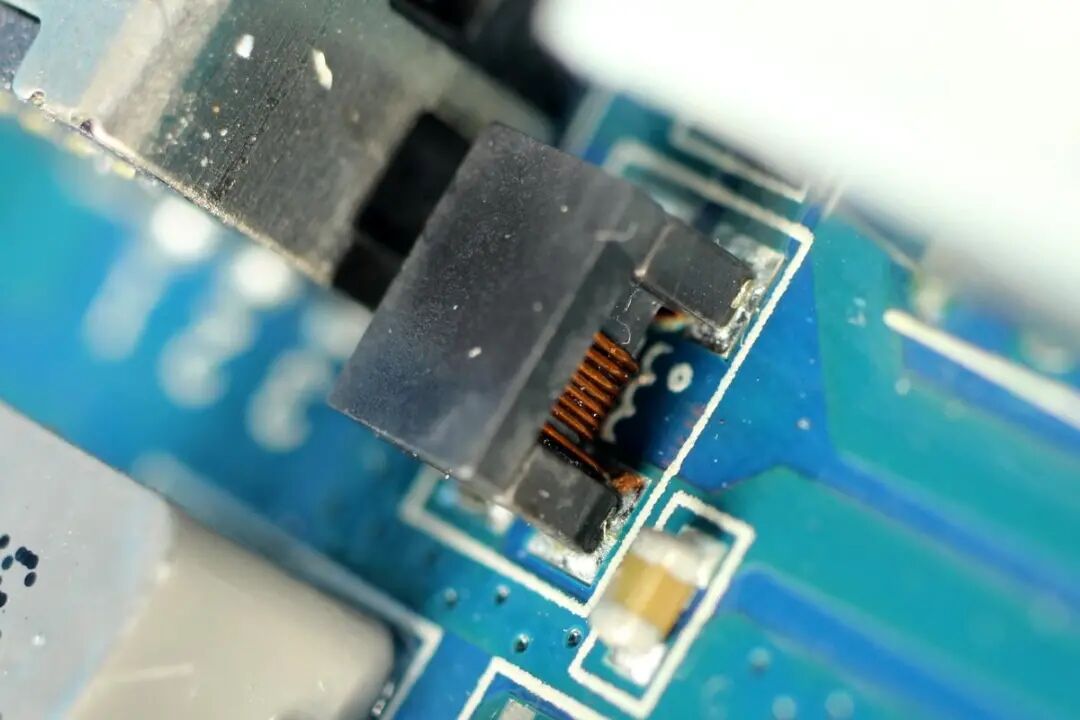

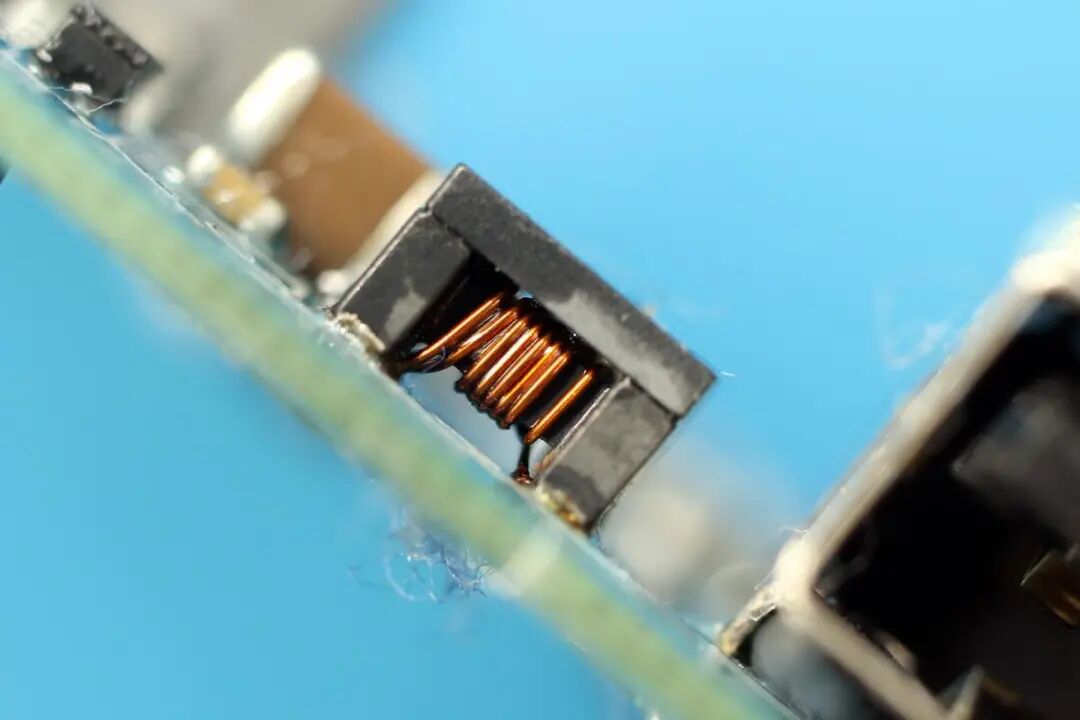

滤波电感特写。

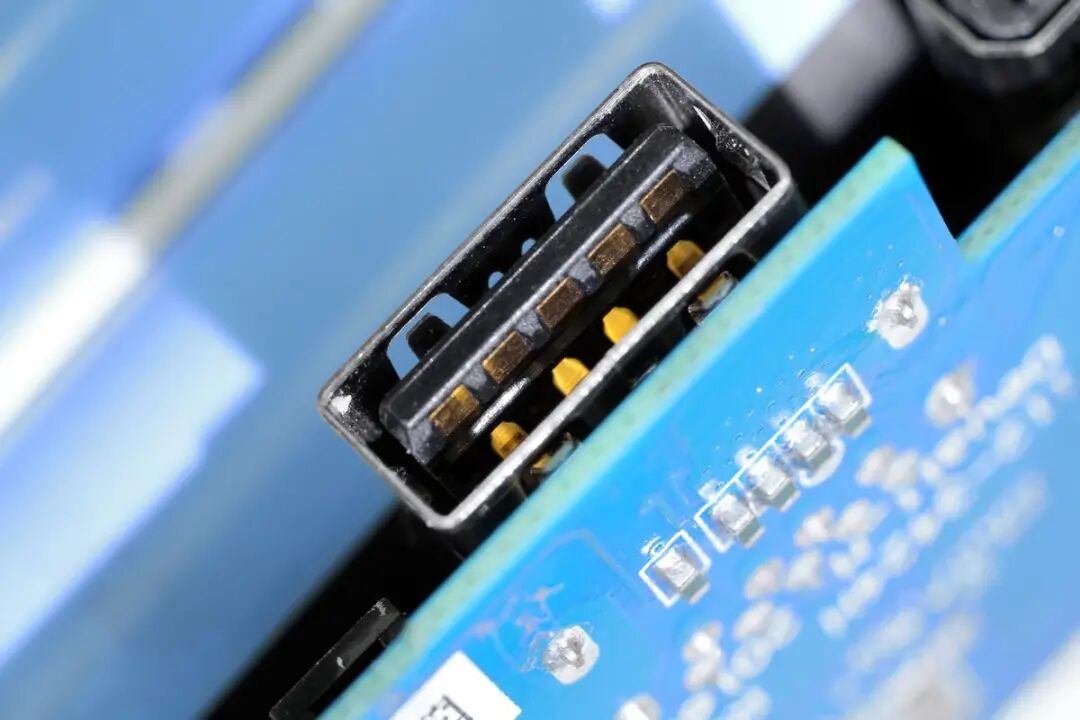

USB-A母座特写。

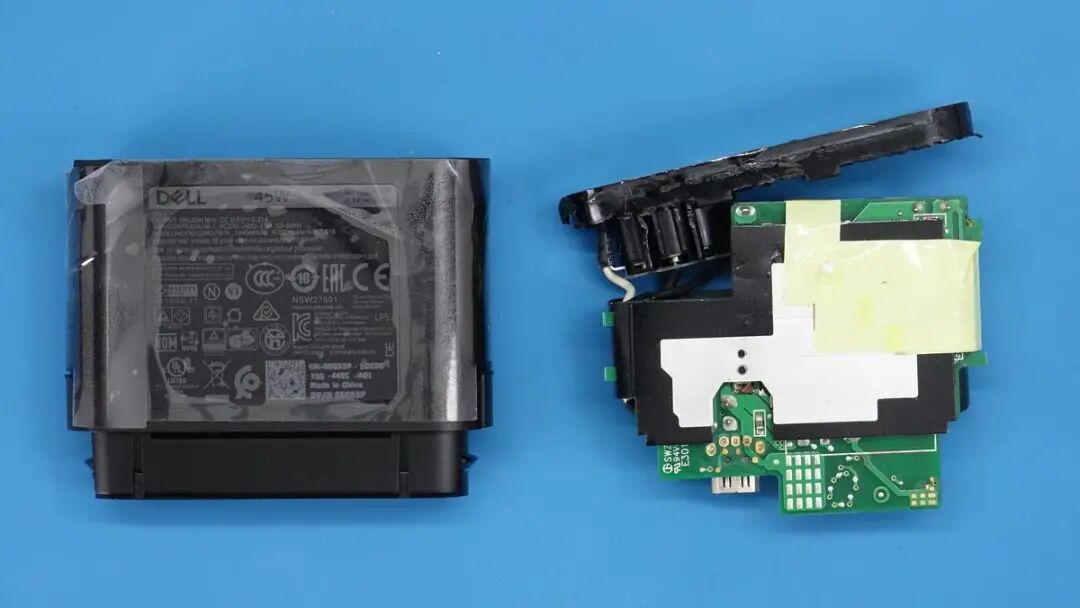

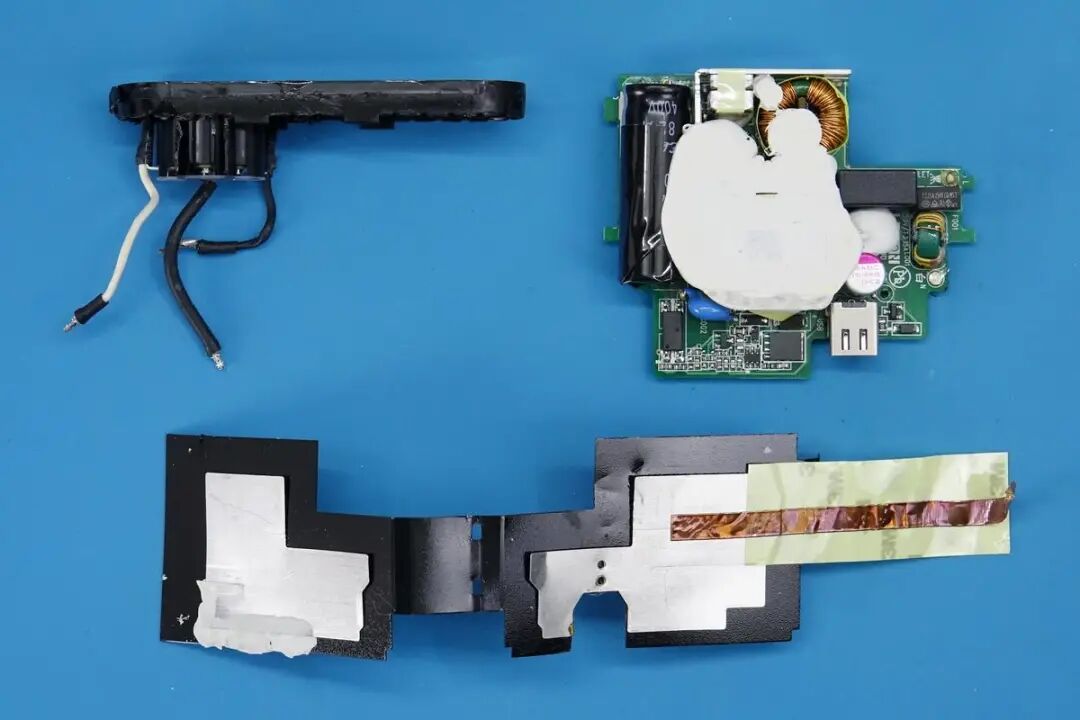

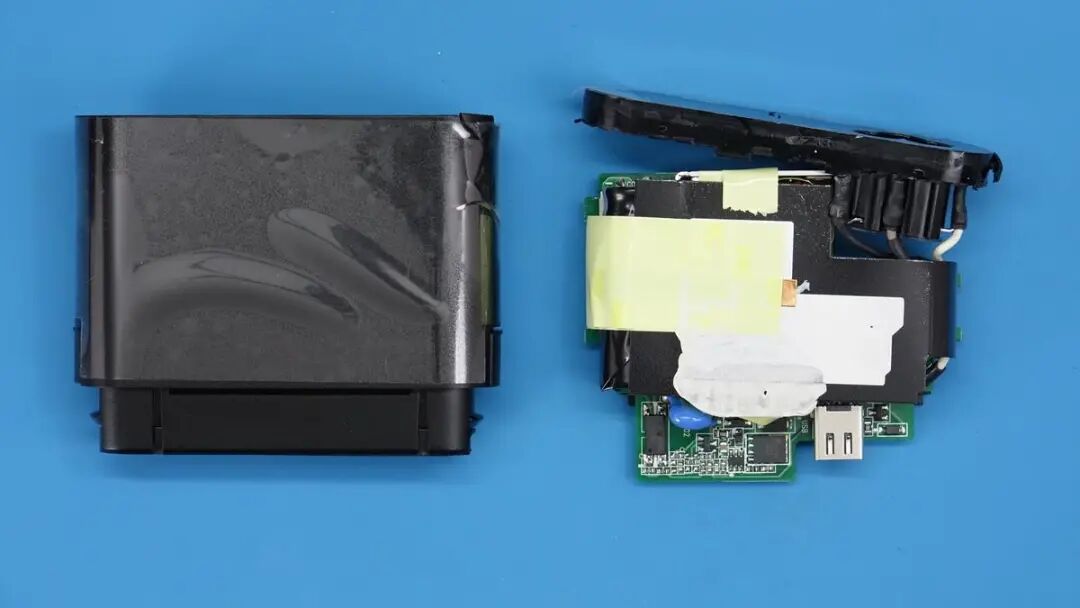

将充电器模块机身壳拆开，PCB板背面覆盖散热片，散热片贴有黑色绝缘纸，并且粘贴胶带固定。
PCB板正面也覆盖有散热片。
拆掉散热片，板子正面中心打上了一坨白胶帮助器件固定导热。

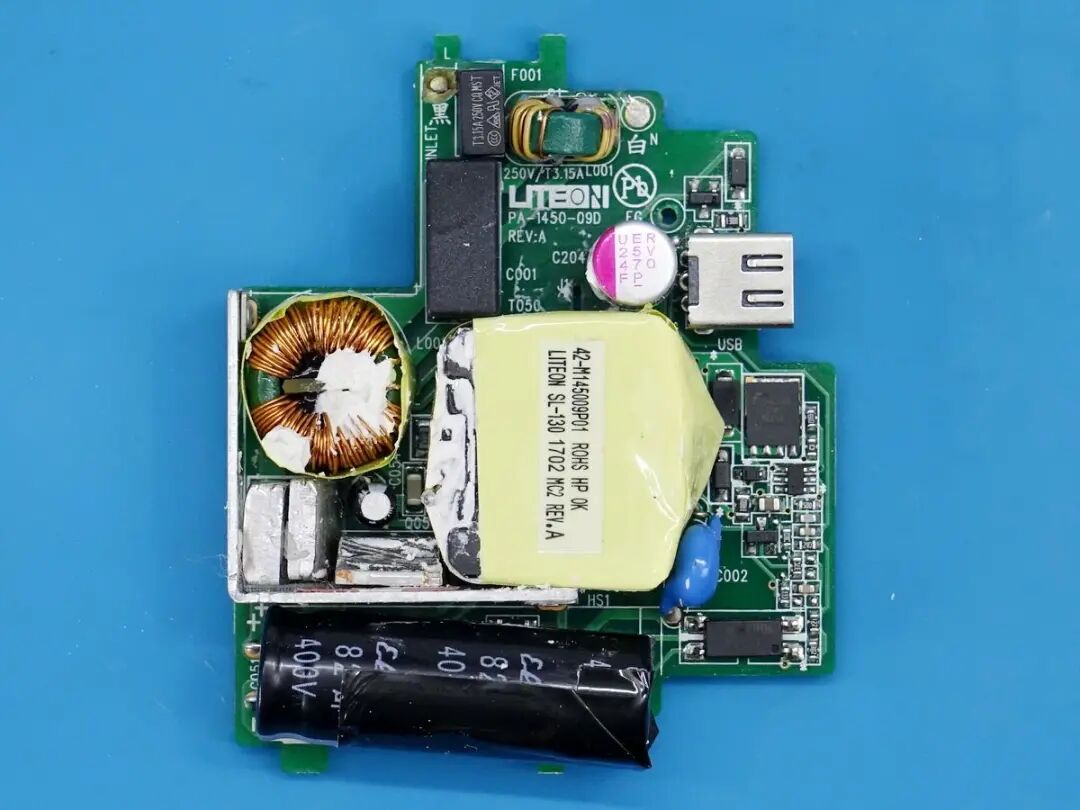

将硅胶清理干净，中心处是变压器，L型散热片左下角区域还塞有两块小小散热片。

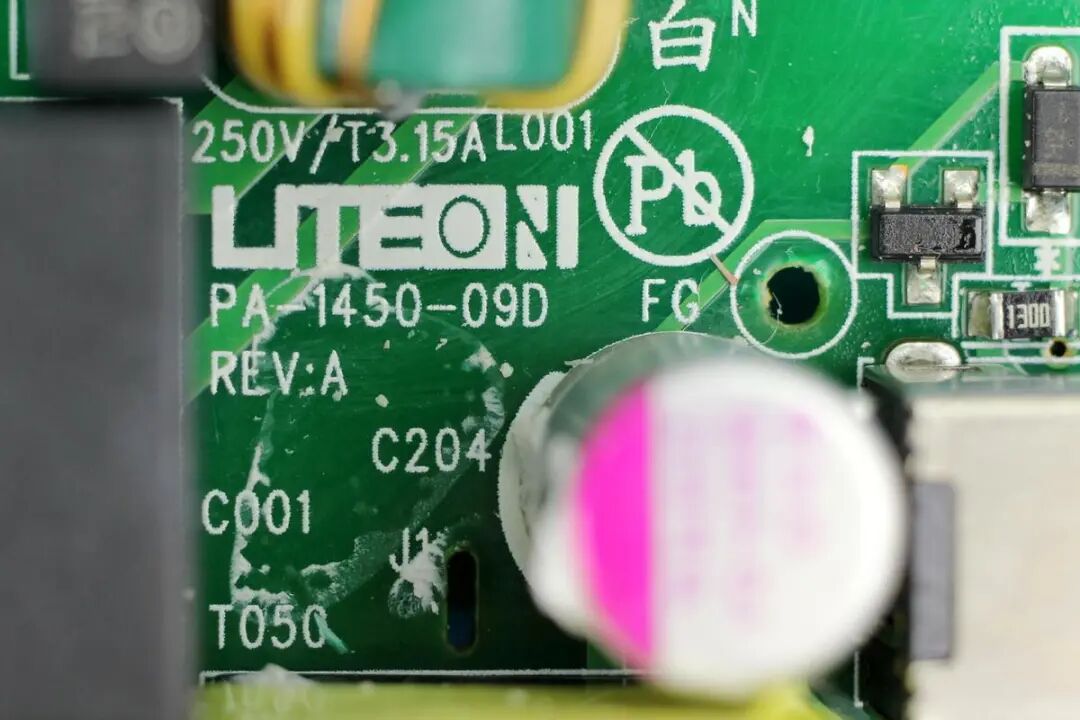

从板子上丝印的LITEON字样可以了解到，充电器由知名大厂光宝代工。

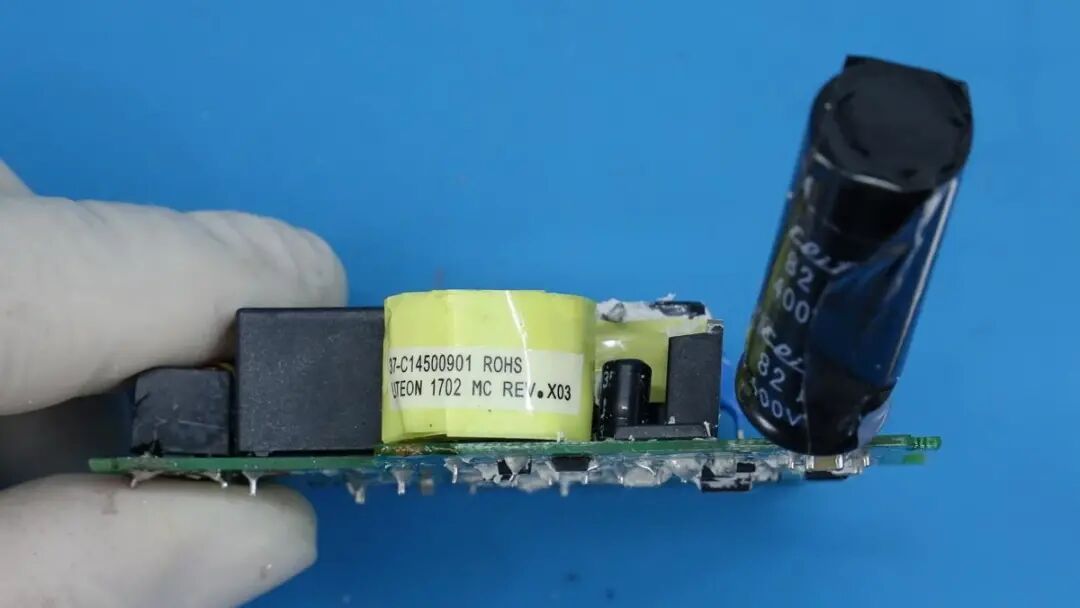

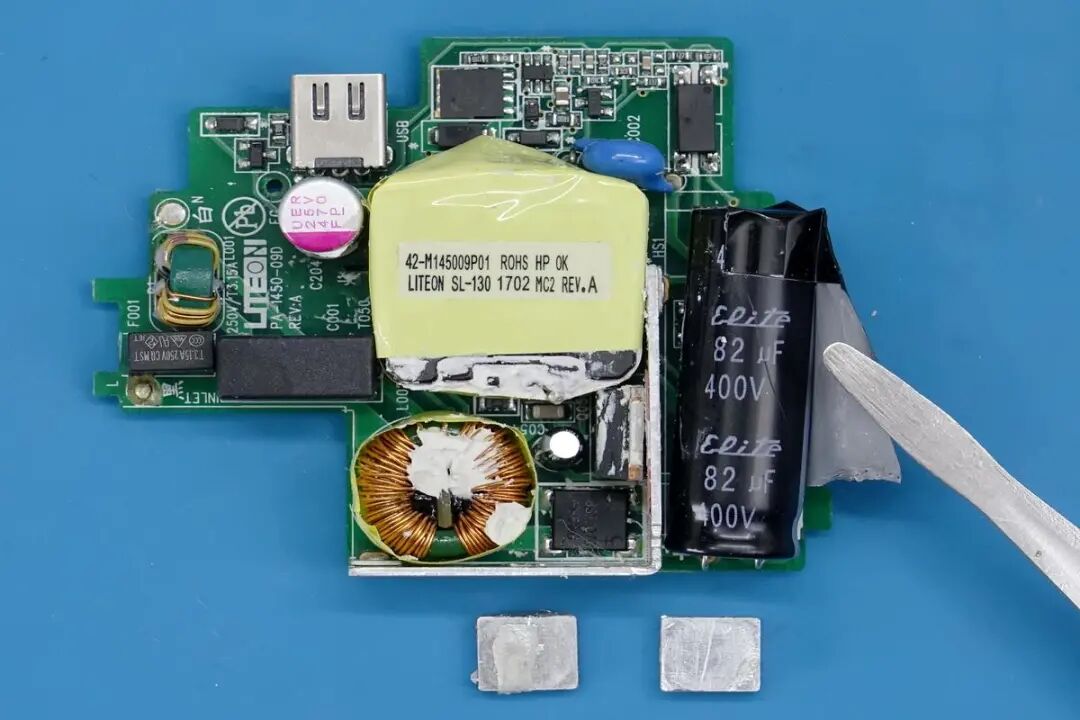

将小散热片取出，下面是一颗整流桥。右侧高压滤波电解电容来自金山，横置并包裹绝缘胶带，规格为400V 82μF。
PCB板背面一览，设有一颗开关电源主控芯片，初次级分界明显。

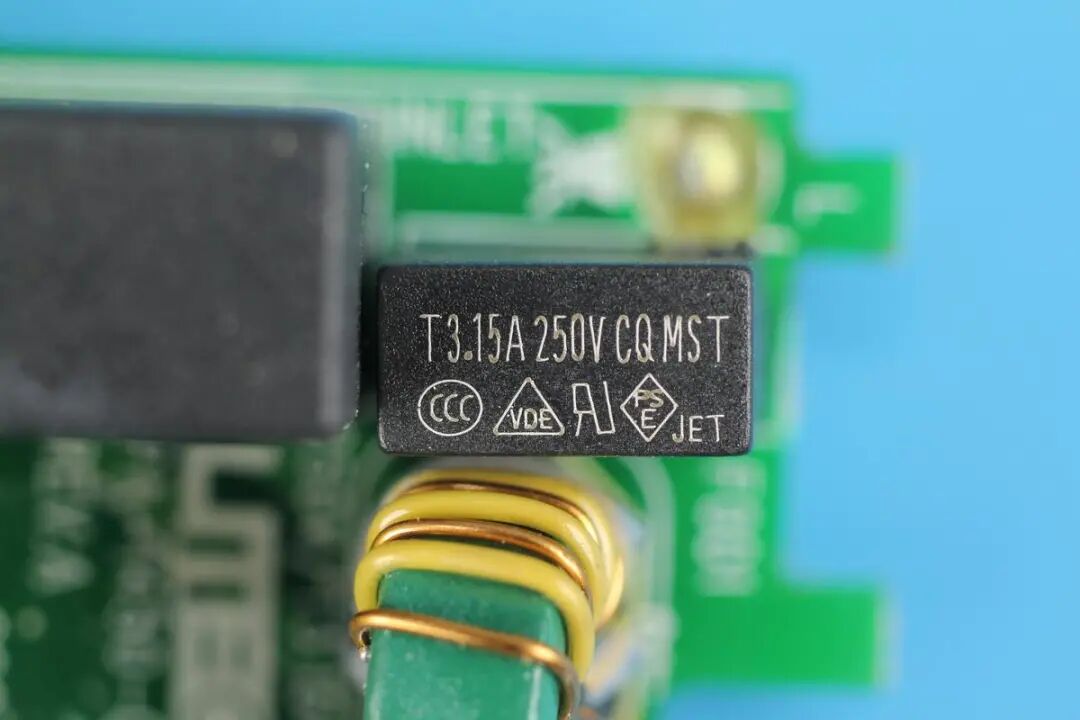

延时保险丝特写，规格为3.15A 250V。
共模电感包裹绝缘胶带，侧面贴有信息标签。

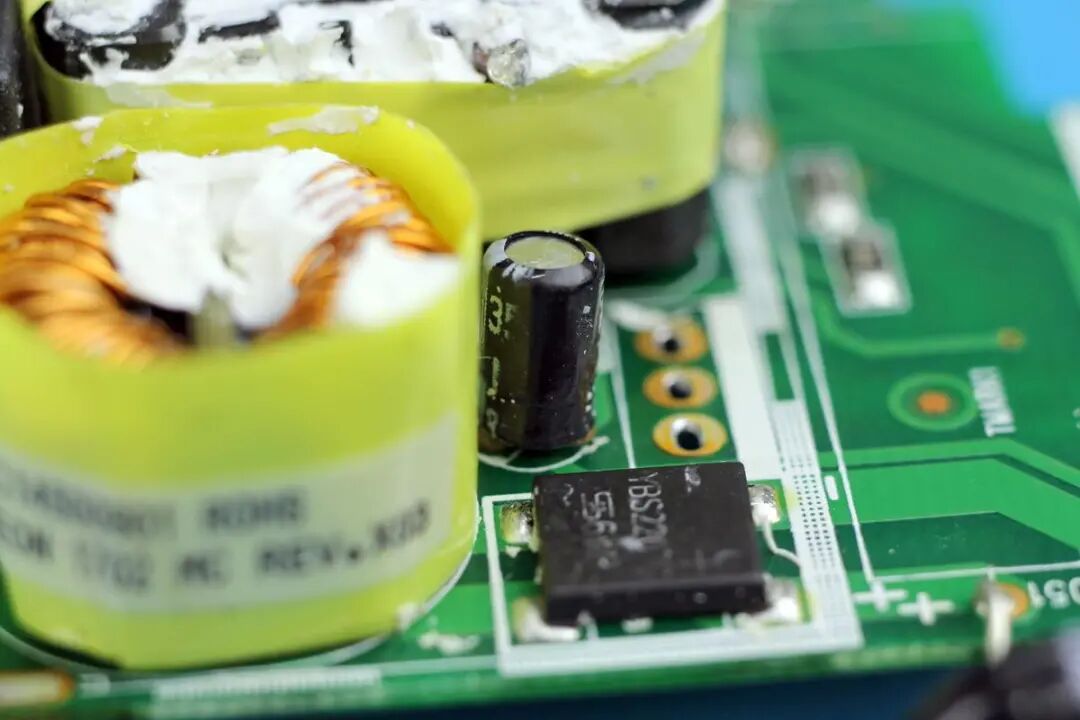

电感右侧有整流桥和一颗小电容，

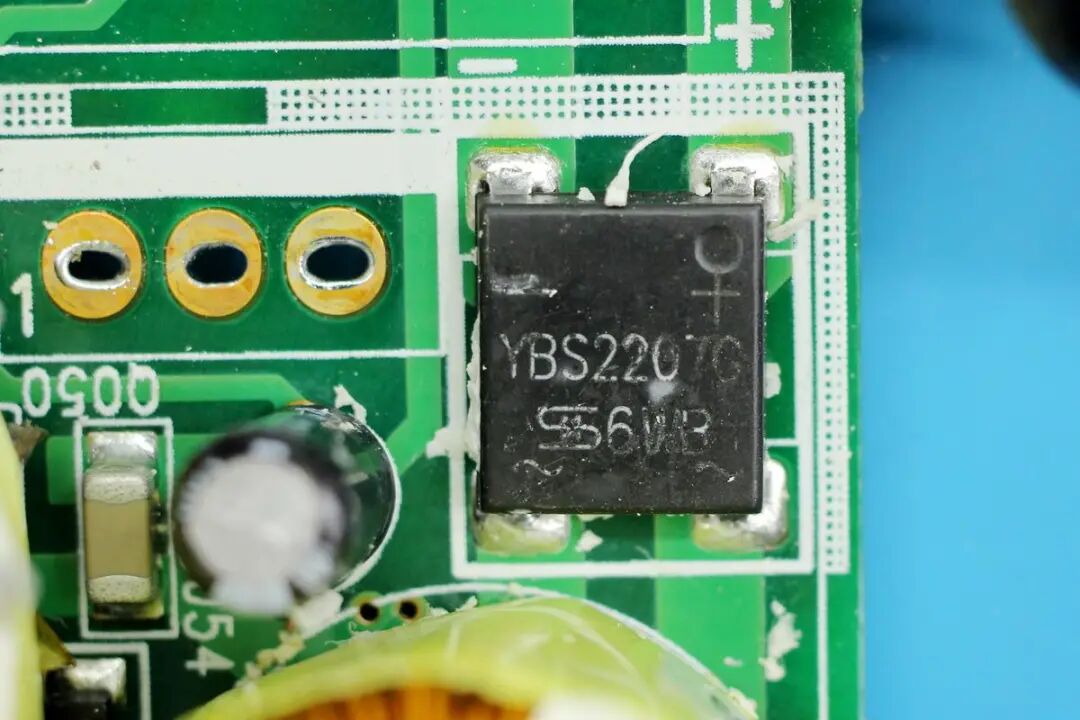

YBS2207G整流桥特写。
充电器开关电源主控芯片特写，丝印400BAHAB0。

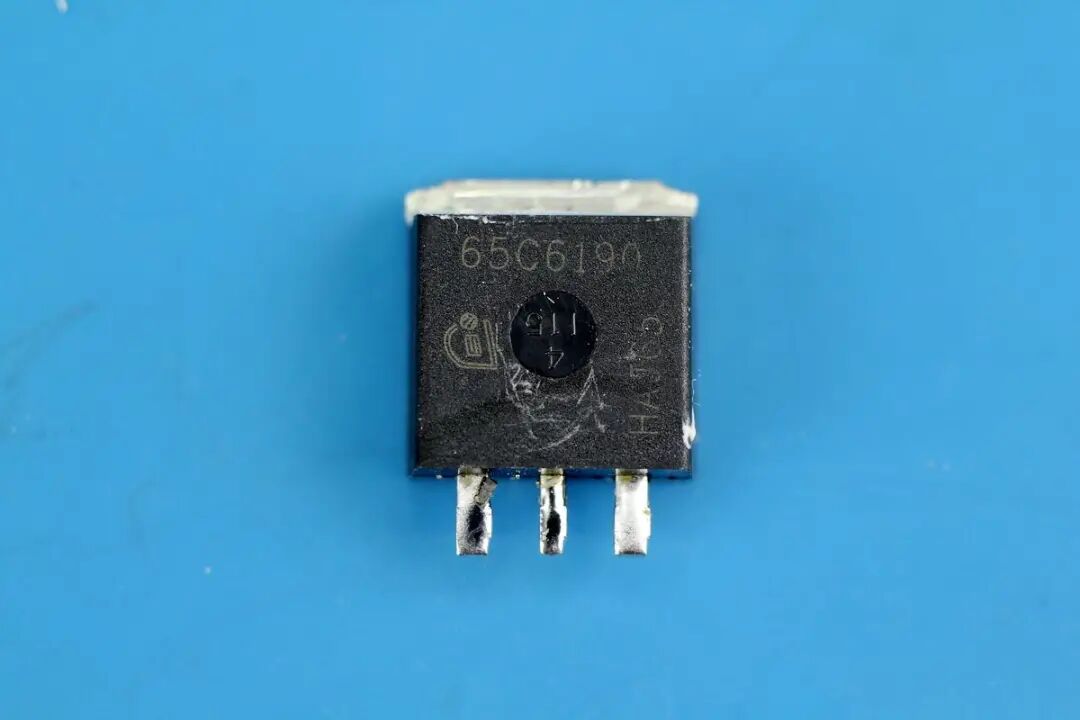

初级开关MOS管来自英飞凌，IPI65R190C6，NMOS，耐压700V，导阻0.19Ω。
1008光耦，用于初级次级通信，反馈输出电压。
同步整流控制器来自MPS，MP6907，支持4.2-35V宽输出电压范围。

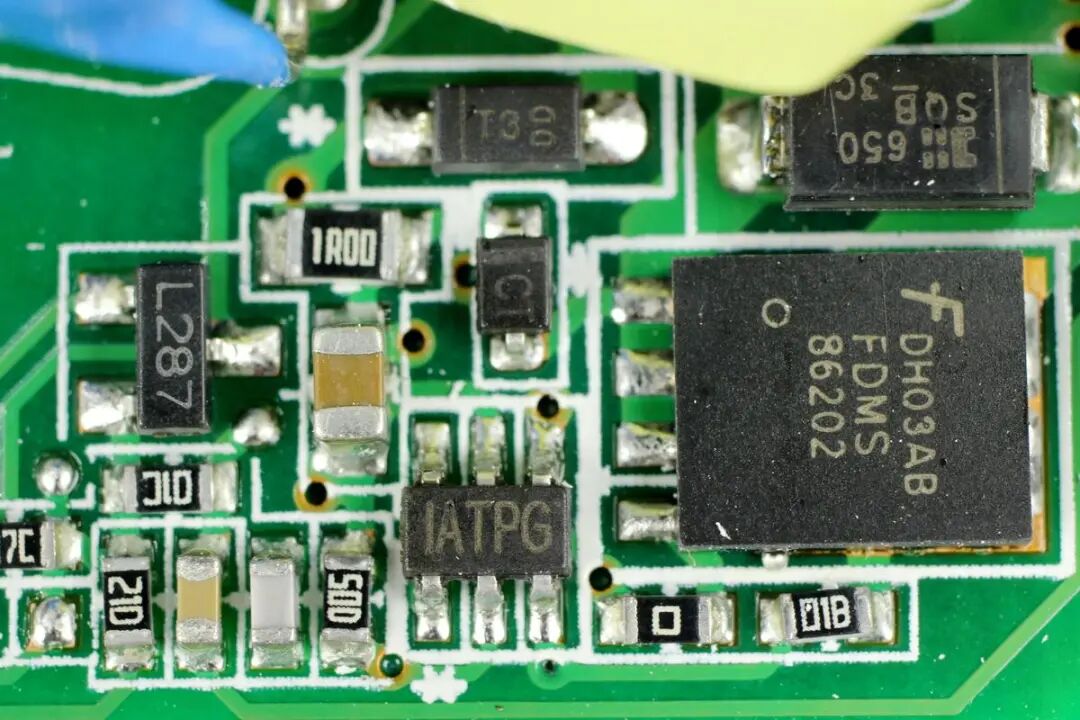

同步整流管特写，安森美 FDMS86202，耐压120V，导阻7.2mΩ。

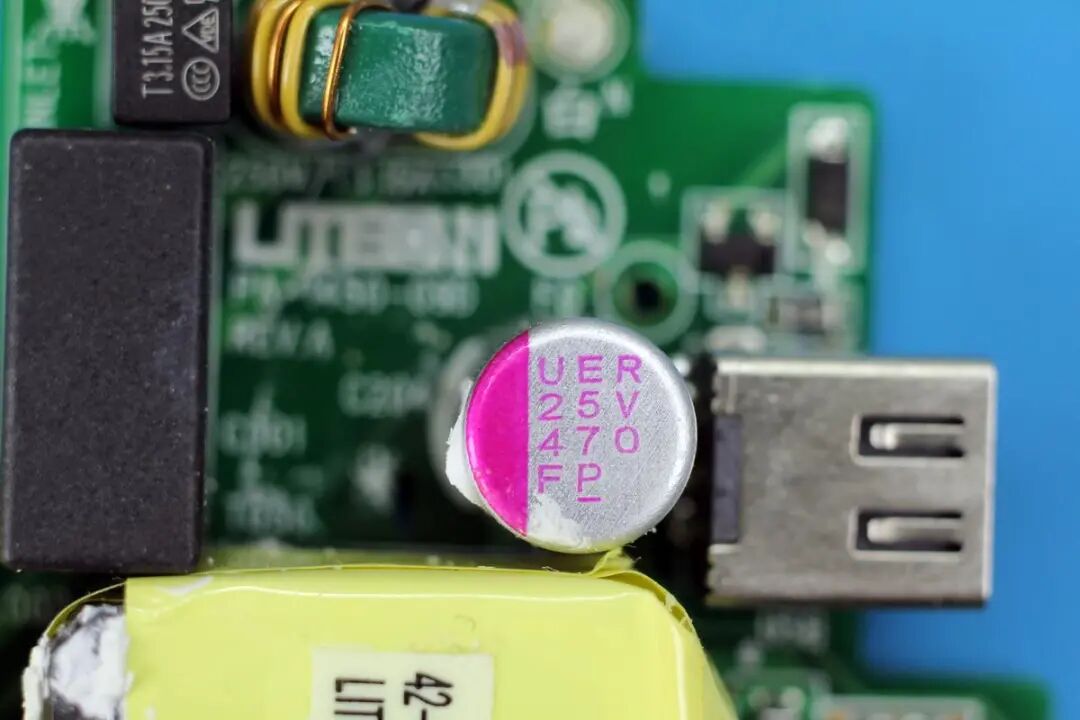

滤波固态电容采用万裕ULR系列，规格为25V 470μF。
全部拆解完毕，来张全家福。
充电头网拆解总结
戴尔这款二合一笔记本移动电源本是一款特别实用的为笔记本增加续航的移动电源，支持USB 5V和电脑专用的19V供电。独特的双模块设计，也让产品的使用变得相当灵活，大大方便日常使用场景。但随着USB PD移动电源及配套线缆，和笔记本上USB-C充电的普及，这类专用设备也失去了市场。
充电头网通过拆解发现，这款产品的生产日期可以追溯到2016年，距今已有5年时间，在如今飞速发展的快充市场背景下来看这款产品，说一句“老古董”都不为过。但即便如此，其独特的双模块独立设计ID还是值得借鉴的。
移动电源内置四颗LG 18650动力电芯，使用TI 的主控单片机及电池充电芯片和升压控制器，USB-A口降压输出为MPS方案，松下滤波电容，充电器由光宝代工。产品的用料均来自知LG、TI、MPS、英飞凌、松下等知名大厂，用料豪华，质量可靠，符合DELL这一大品牌身份。
