中国厂商研发新型充电芯片，可让上亿台电动工具普及快充！
对于无线电动工具来说，通常都附带了一个体型硕大的专用座充，或者说是采用专用的充电器来为内部的电池充电。使用起来很不方便不说，在没有220V的情况下更是不要想充电了，没有电什么都不能干。
来自调研机构数据统计显示，电动工具每年出货量过亿台，成为十大快充主流应用场景之一。不得不说，电动工具市场快充的渗透率还相当低，仅部分新上市的产品搭载有USB-C接口。充电头网通过市场调研发现，电动工具市场对快充技术的需求强烈。电动工具内置的动力电芯，具有高性能高放电能力，天生就适合快充。
深耕移动电源，快充协议的英集芯科技，推出了一款升降压架构，支持2到6串锂电池、磷酸铁锂电池充电的电源管理芯片IP2368。使用这款芯片，可以为电动工具的多串电池组提供时下热门的PD快充功能，直接使用非常普及的USB PD充电器为电池充电，无需专用充电器。
英集芯IP2368内置同步升降压开关管驱动，支持PD及多种快充协议，可自动申请快充以最大功率充电，输入端支持5-20V电压，通过升降压电压转换，自动切换升压或降压，调节输出电压为多串电池组充电，还支持最大100W的反向放电输出，填补了多串大功率锂电池充电的市场空白。
英集芯IP2368内部集成四管H桥同步升降压驱动器，电路为单电感结构，外置四颗NMOS管用于双向升降压操作。芯片支持100W充电输入和放电输出，面对小功率适配器具有自适应充电电流调节功能，可以使用移动电源到大功率PD充电器为电池组充电，兼容性好。
IP2368支持使用2-6节串联的电池组，电池充满电压支持电阻设置，适配磷酸铁锂和三元锂电池，电池充满电压可通过电阻配置，充分满足不同设备的电池种类。IP2368默认支持四灯电量指示，电池组初始容量可通过电阻配置，可实现精准的电量显示。
芯片内置电池温度检测，内置的14bit ADC可以精确的测量充电输入电压与电流，电池端电压与电流，搭配内置的电量计算法，可通过I2C总线接口输出电池电量，电压与电流等信息，满足厂商产品定制化需求，提升产品价值。

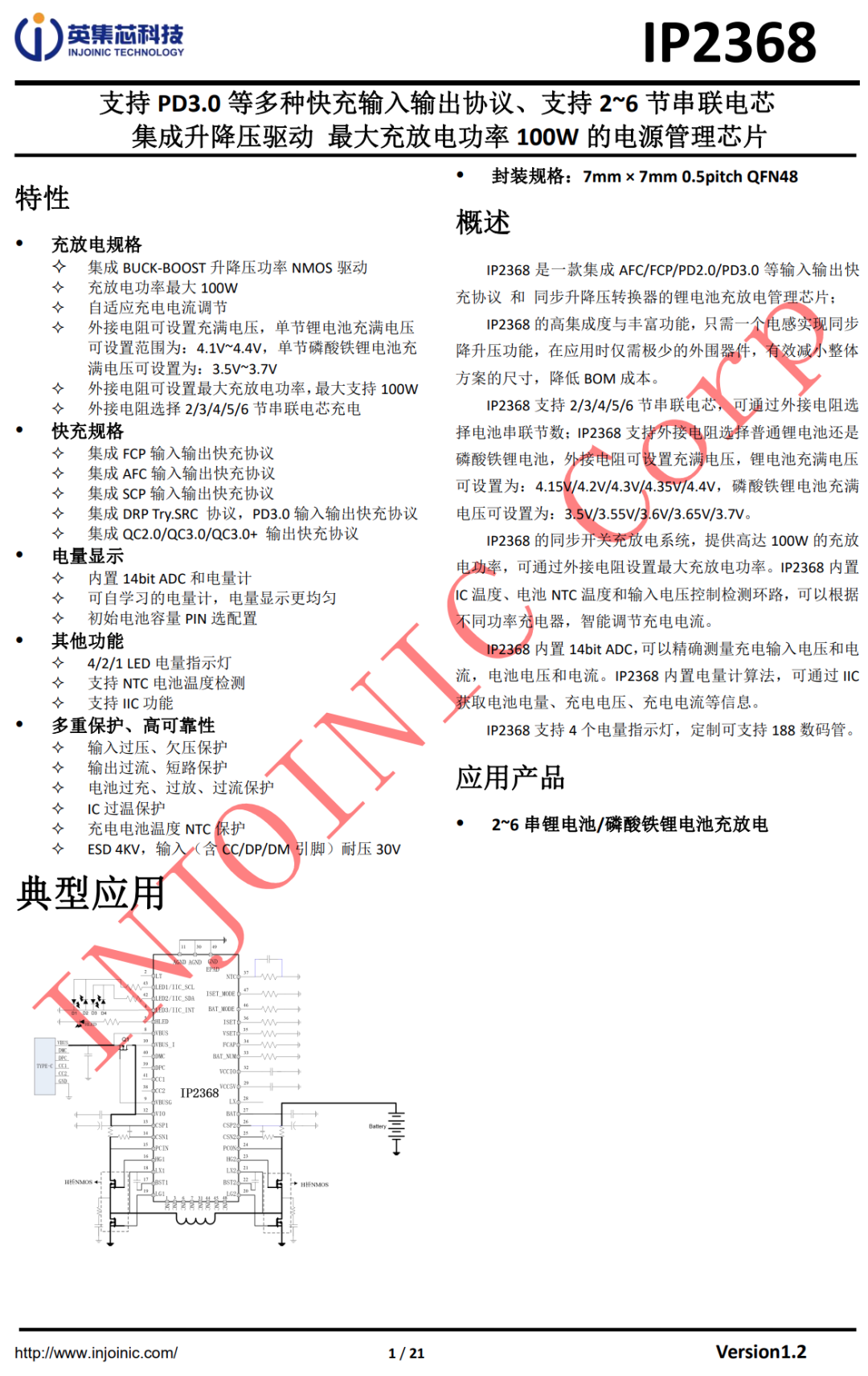

IP2368将单片机、PD快充协议芯片、同步升降压控制器集成到一颗芯片内部，电路得到大大简化。电路主要参数均可通过电阻配置，简化调试。通过应用原理图可以看出，得益于芯片的高集成度，外围电路仅必须的功率元件和功能配置电阻，非常精简。

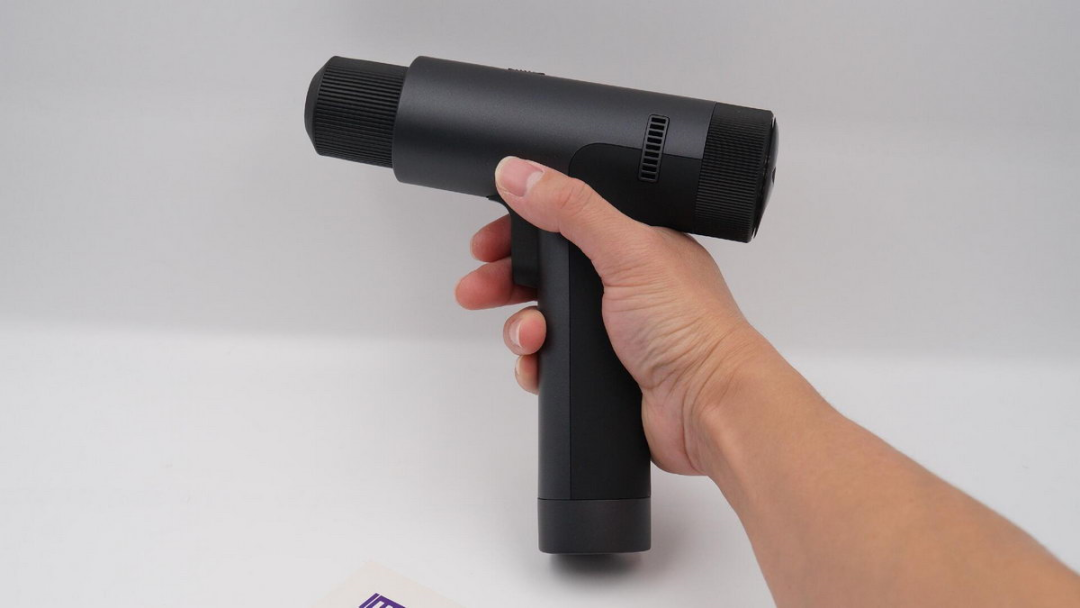

得益于高集成度和精简的外围，IP2368为核心的升降压电池充电板可以做成很小的体积，放入可更换的电池组中，方便的为电池组增添大功率，通用性好的USB PD快充功能。也可以集成进电动工具中，满足不可更换电池的产品设计。英集芯IP2368适用于储能电源USB PD充放电，电动工具电池充电或放电，大容量移动电源使用。
将IP2368集成到电池组内部，使用非常普及的USB PD来对电池组充电，对于用户来说，无需携带专用的充电器即可为电动工具充电；对于厂家来说，无需附赠充电器了，也减少了充电器的设计生产成本；对于环境来说，还避免了产品到寿命周期后，专用充电器再无用场增添垃圾。
充电头网总结
英集芯科技推出的IP2368，是一颗颠覆性的产品。将目前普及度非常高的USB PD与电动工具结合起来，让传统使用不是很方便的充电，使用广泛普及的USB PD充电器，也能享受到科技进步带来的方便和好处。
而支持USB-C口PD快充后，便可以沿用我们手上的手机充电器、充电线来给这些电动工具进行充电，通用性好，效率高，也很环保。
英集芯IP23XX系列新品除了IP2368外，还有IP2312、IP2315、IP2325、IP2326、IP2365五个型号，满足锂电池快充多场景应用。
