拆解报告：mophie 20W PD快充充电器
----- 充电头网拆解报告 第1859篇 -----
作为苹果官方合作品牌，mophie的手机壳、移动电源、保护膜等配件质量得到广大果粉的充分认可。iPhone 13新机发布，苹果官方推荐使用20W及以上的快充充电器给手机进行充电，为此mophie推出了一款20W PD快充充电器供新机用户选择。下面充电头网就对这款充电器进行详细拆解，看看用料做工如何。
一、mophie 20W充电器外观

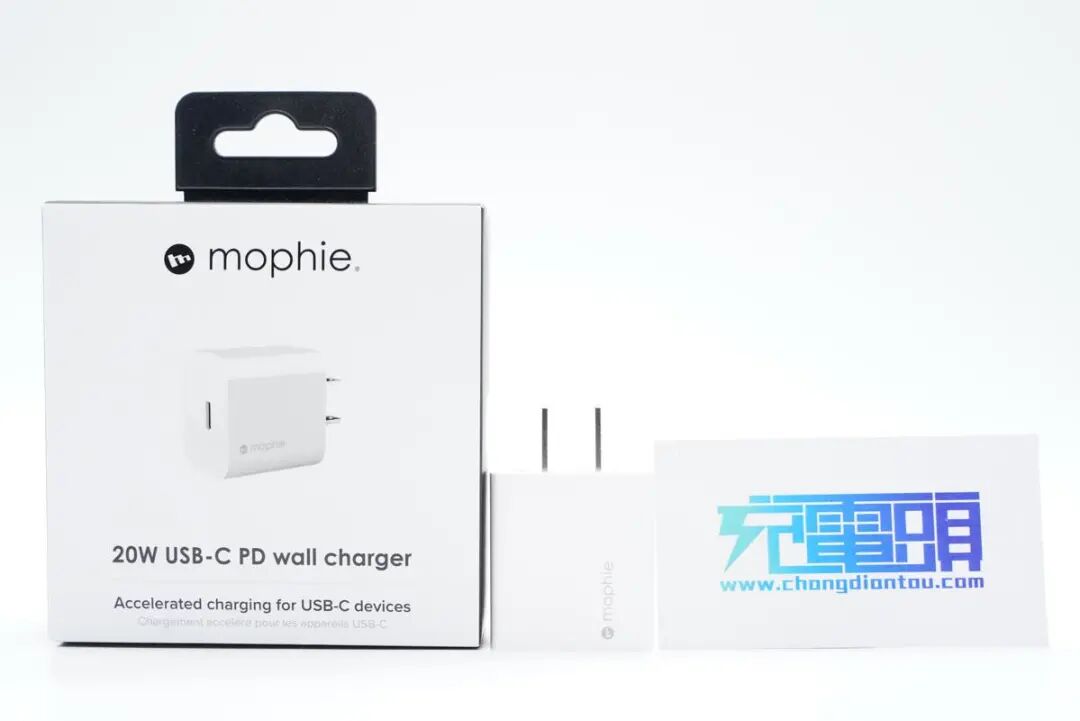

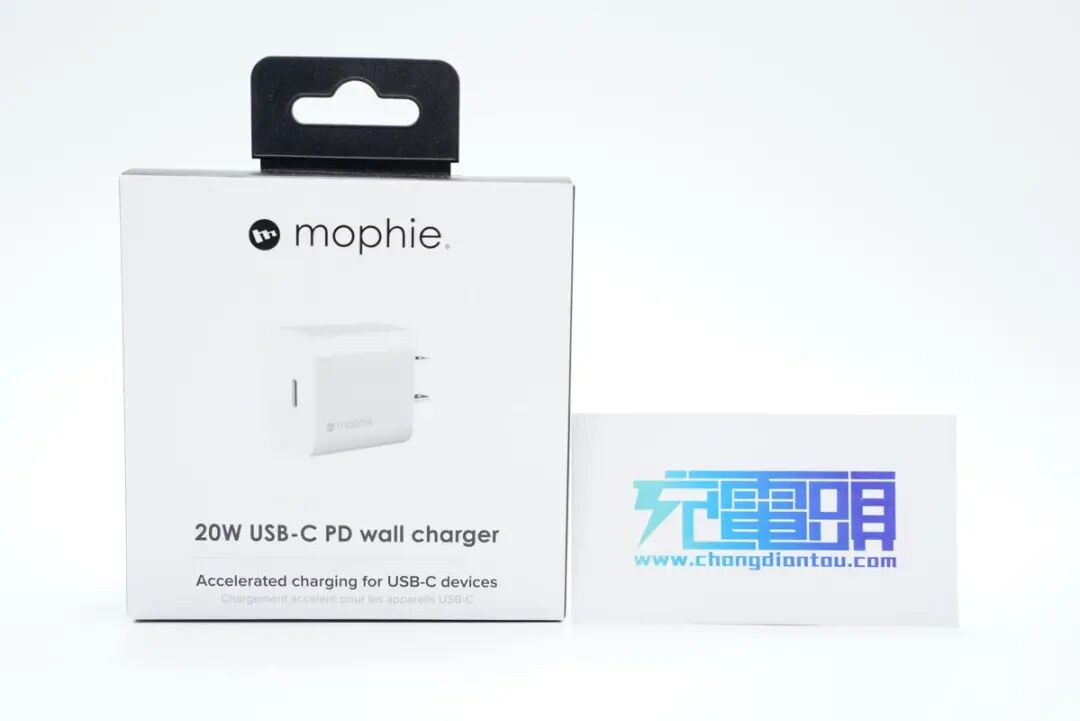

包装盒正面印有mophie品牌、充电器外观图和名称等，顶部带有挂钩方便产品线下进行展卖。
包装盒底部印有充电器相关认证等信息。
包装内仅有充电器。
充电器采用PC材质白色外壳，腰身高光亮面处理，两侧过渡圆润，输入端配备固定式国标插脚。

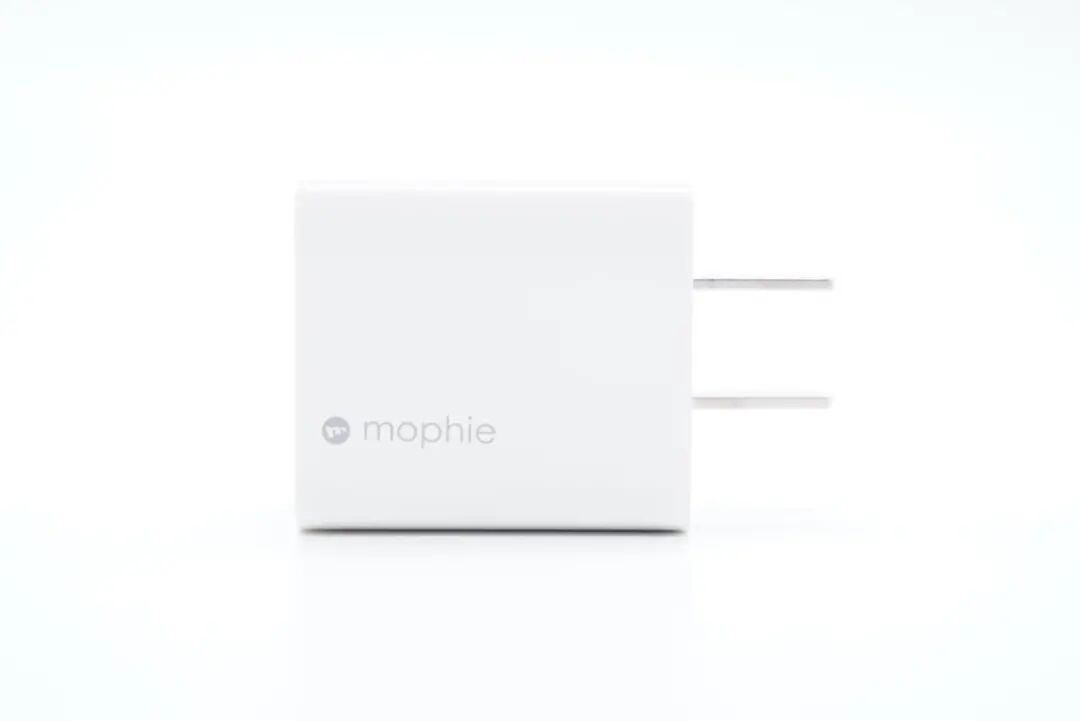

机身正面印有mophie品牌logo。

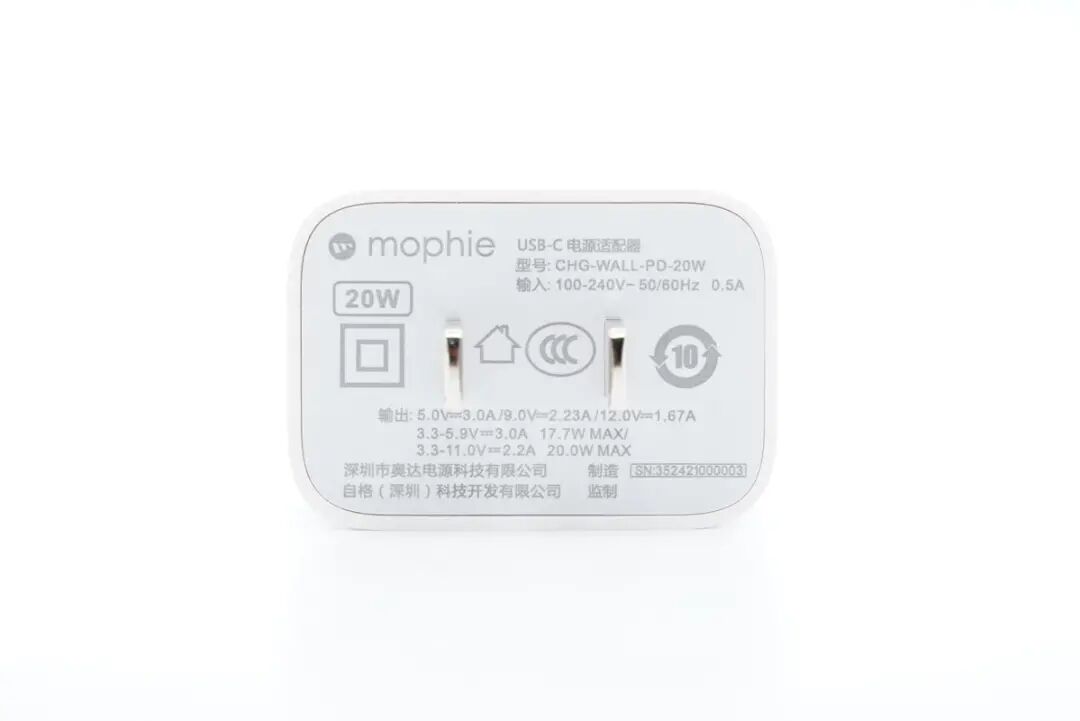

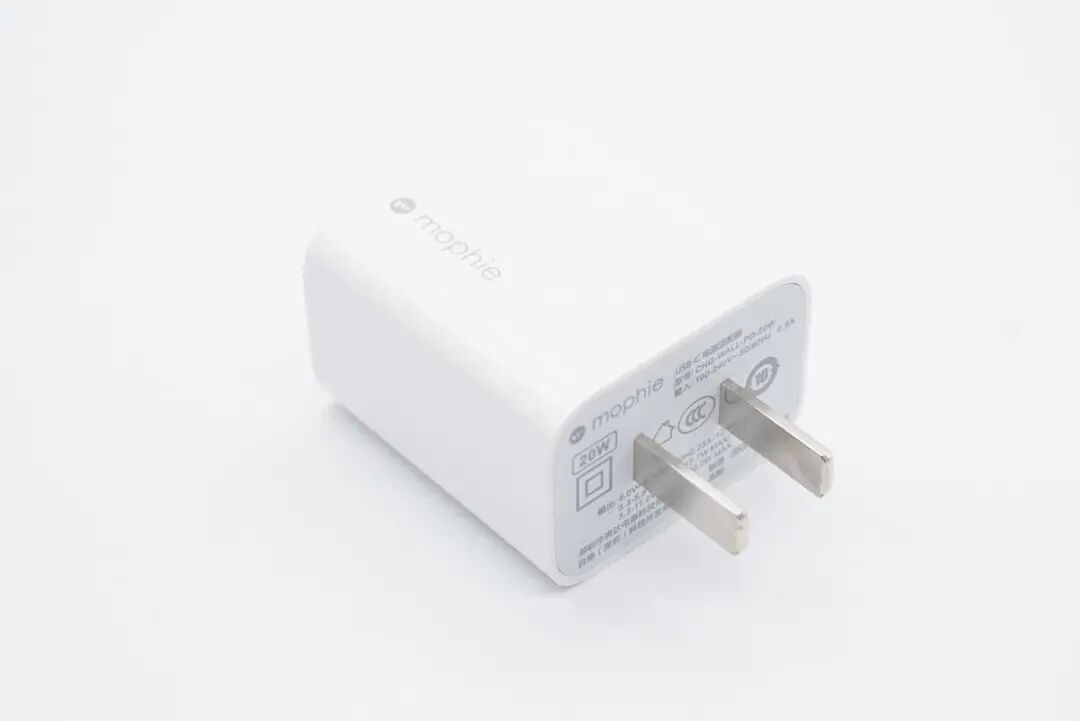

输入端外壳上印有充电器参数信息
型号：CHG-WALL-PD-20W
输入：100-240V~50/60HZ 0.5A
输出：5V3A、9V2.23A、12V1.67A、3.3-5.9V3A、3.3-11V2.2A
制造商：深圳市奥达电源科技有限公司
监制：自格（深圳）科技开发有限公司
充电器已经通过了CCC认证。

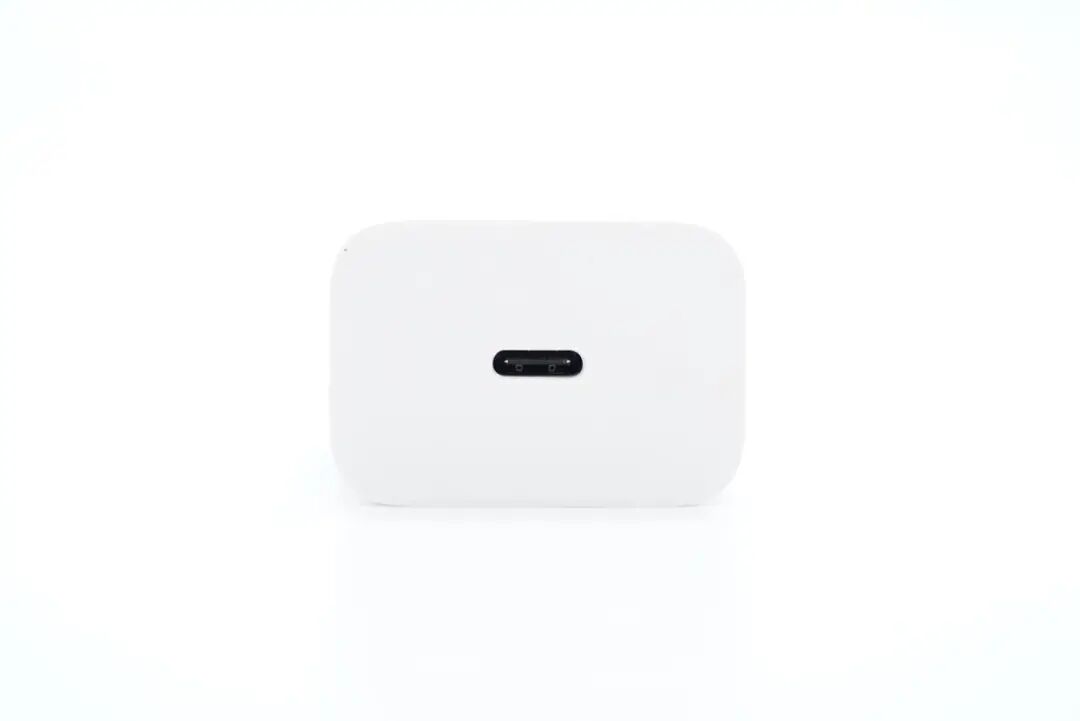

输出顶面配有单USB-C口，黑色胶芯。
测得充电器机身长度为41.11mm。
宽度为38.78mm。

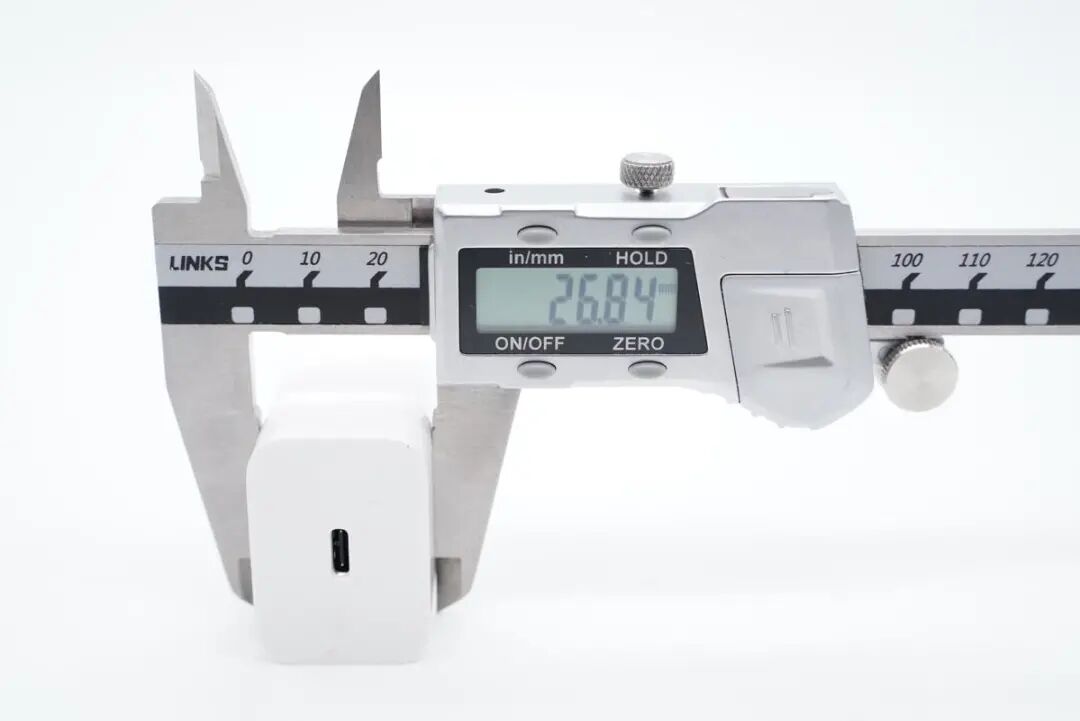

厚度为26.84mm。

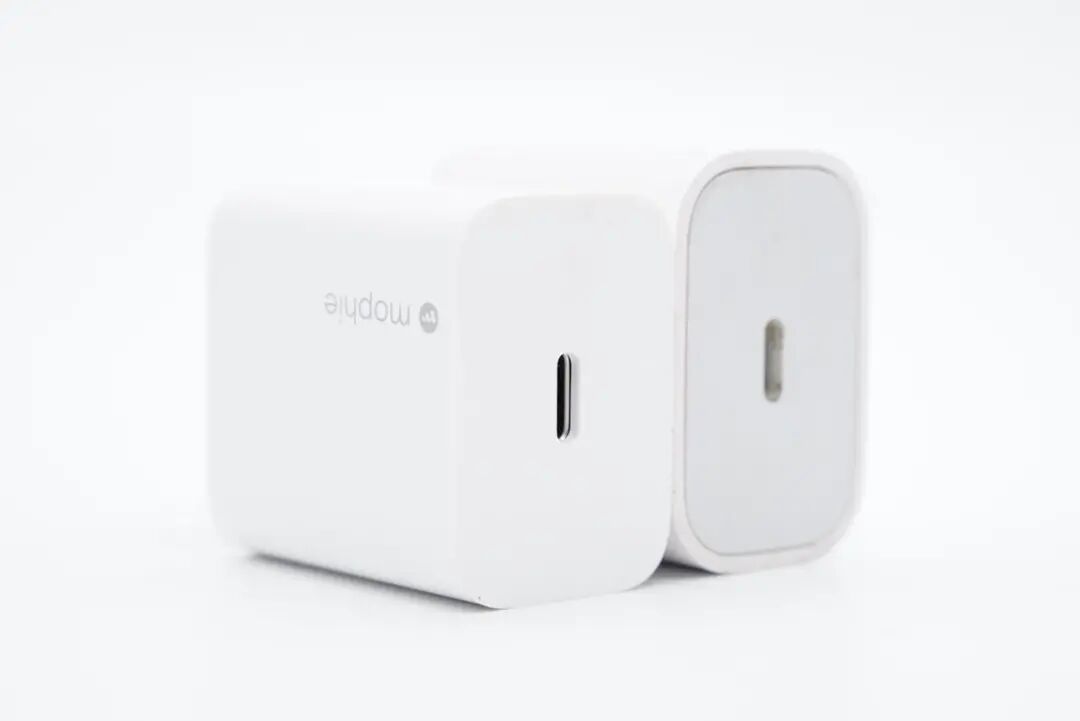

和苹果20W充电器直观对比，整体还要小一点。

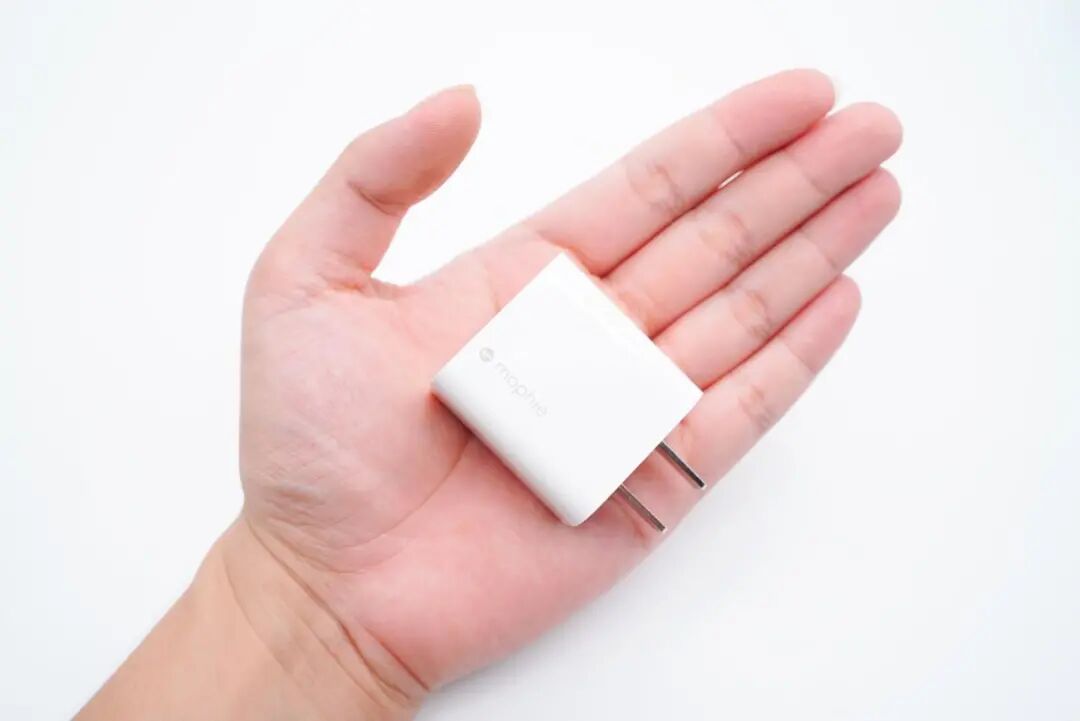

拿在手上的直观感受。

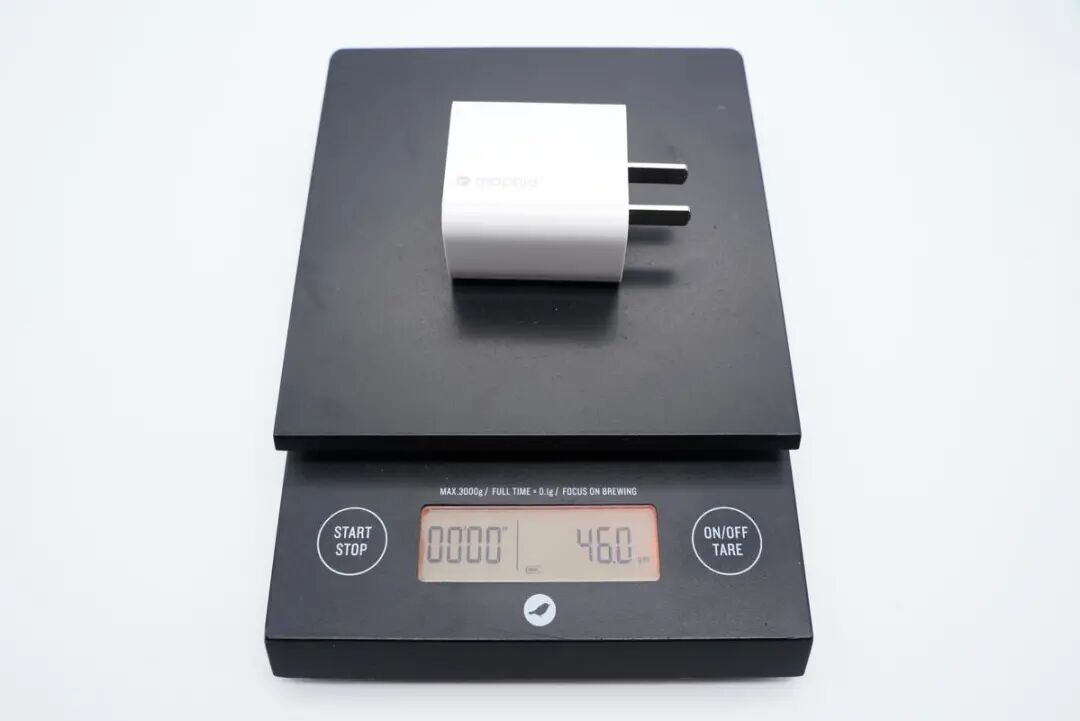

净重约为46g。

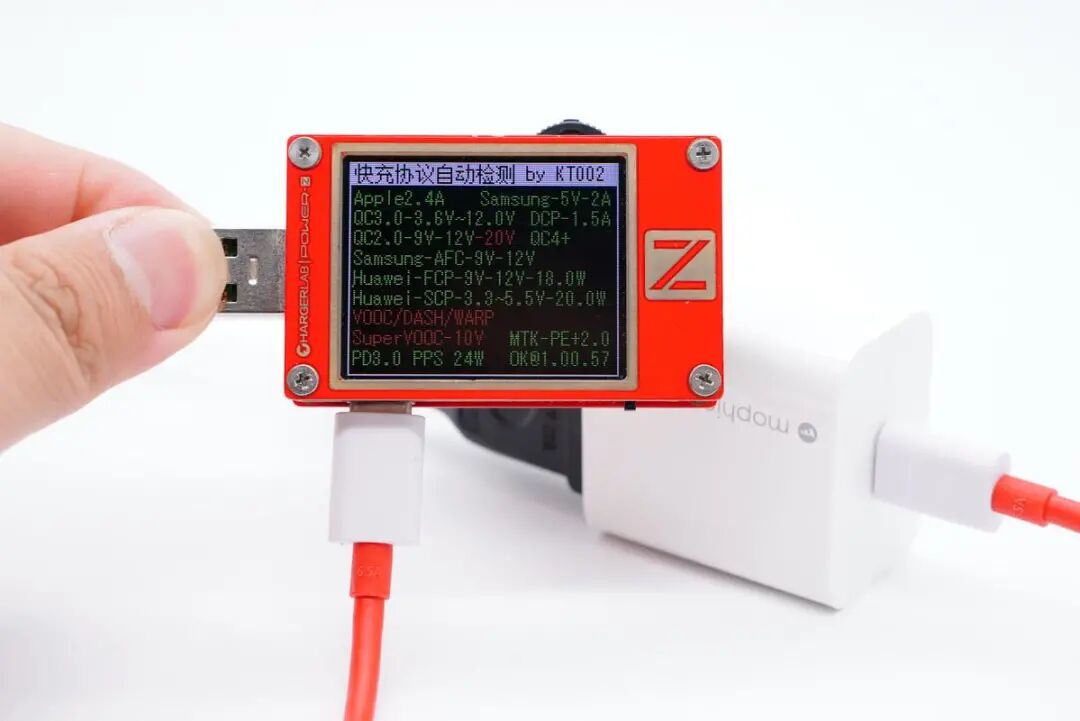

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

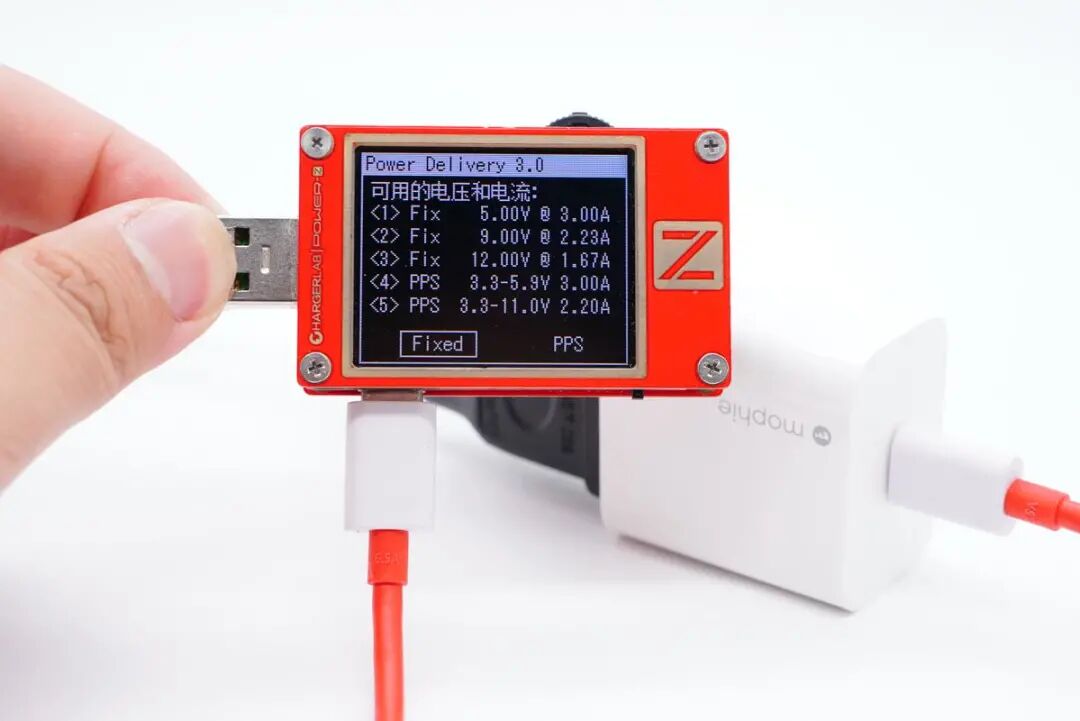

同时测得C口具备5V3A、9V2.23A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位。
二、mophie 20W充电器拆解

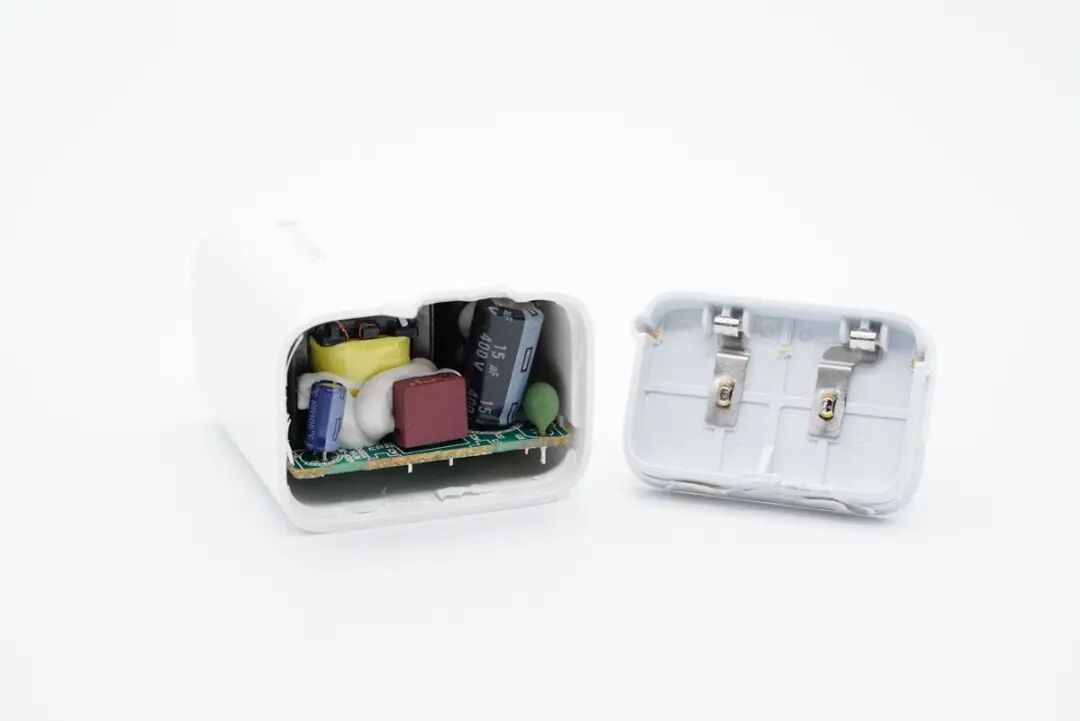

将输入端外壳拆开，超声波焊接封装，金属弹片和插脚固定在一起，接触式通电设计。

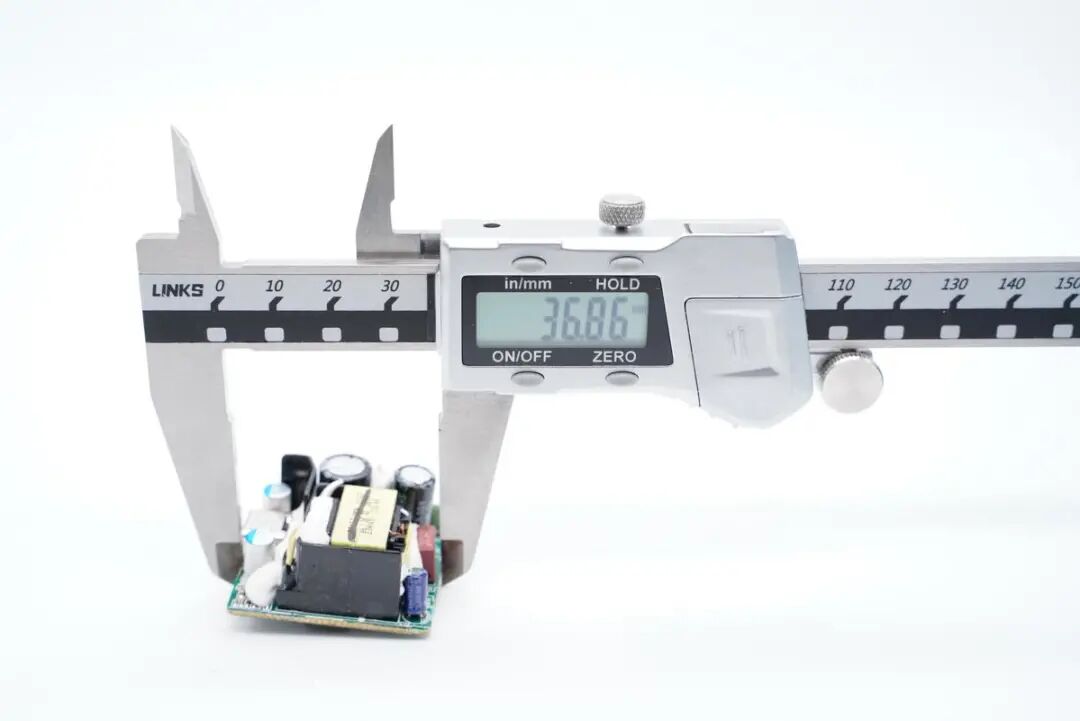

测得PCB板长度为36.86mm。
宽带为34.93mm。
厚度为21mm。

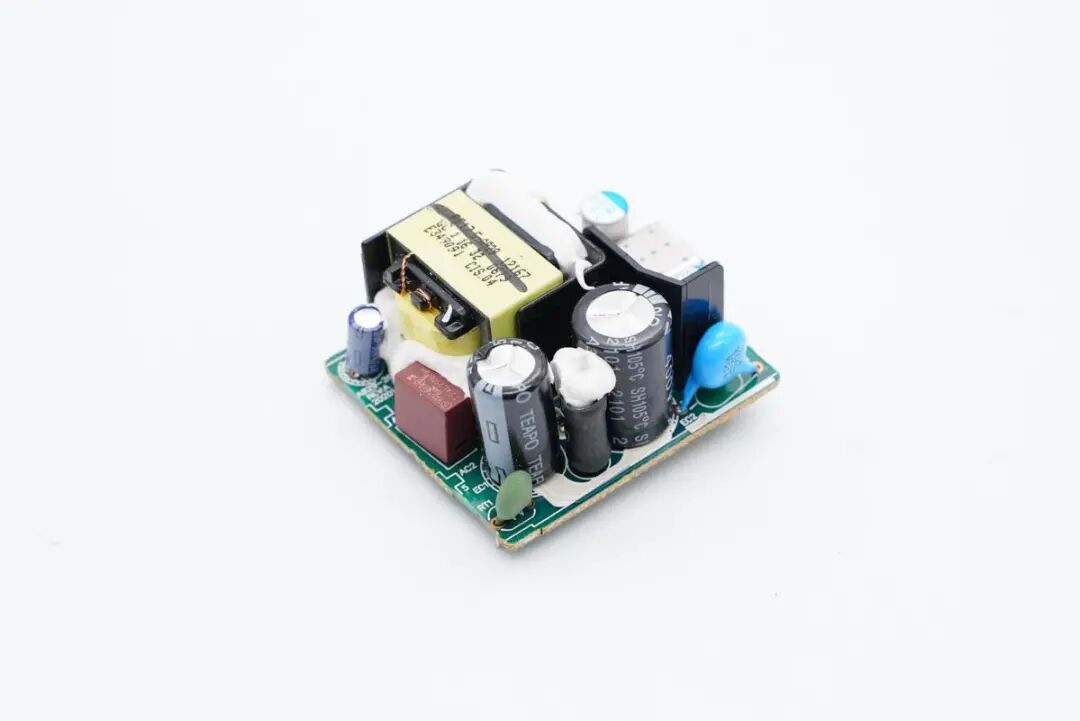

PCB板正面一览，电容、变压器等器件打胶加固，初次级间设有绝缘隔离板。

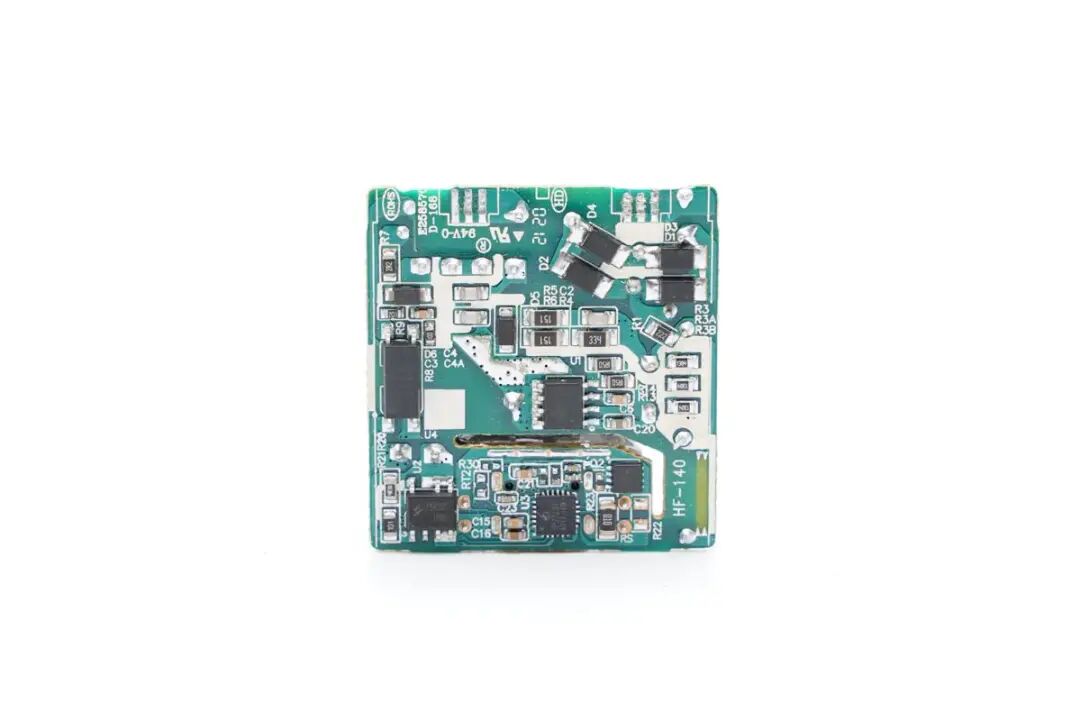

PCB板背面一览，初次级间镂空以穿过隔离板，背面设有开关电源主控芯片、光耦、同步整流芯片、协议芯片以及输出VBUS开关管。
通过观察发现，充电器采用高集成QR开关电源方案，协议芯片控制输出电压架构，下面我们就从输入端开始了解各器件的信息。
从模块对角处看去，初级侧有保险丝、NTC电阻、电解电容、工字电感、主控芯片供电电容以及变压器。

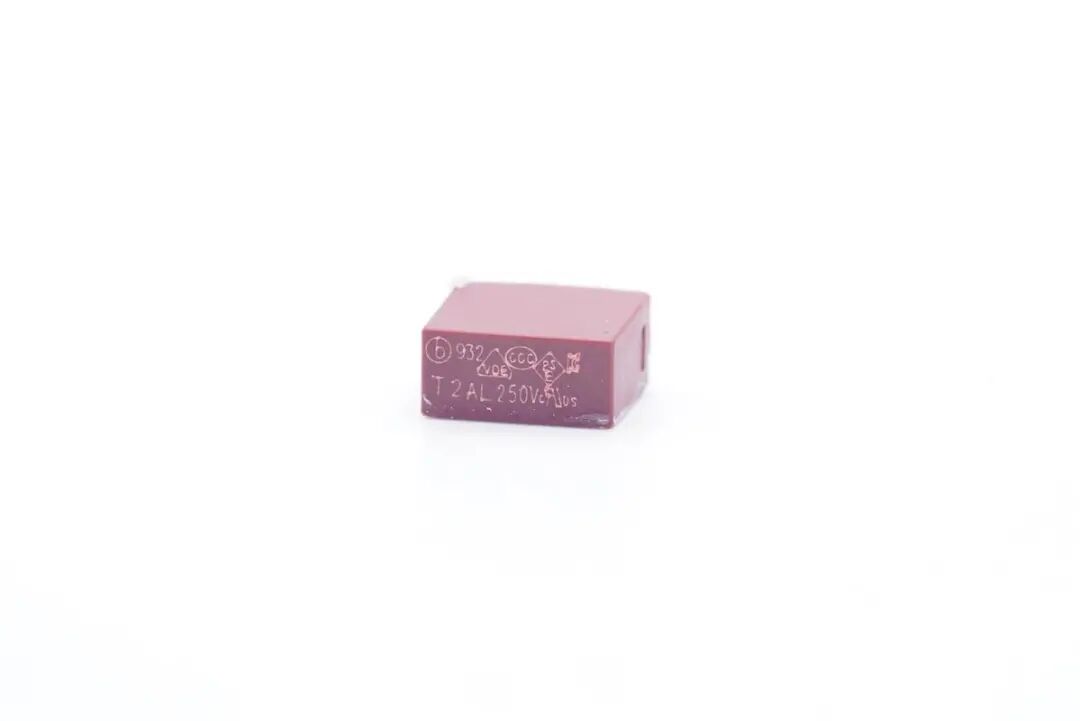

延时保险丝特写，规格为2A 250V。

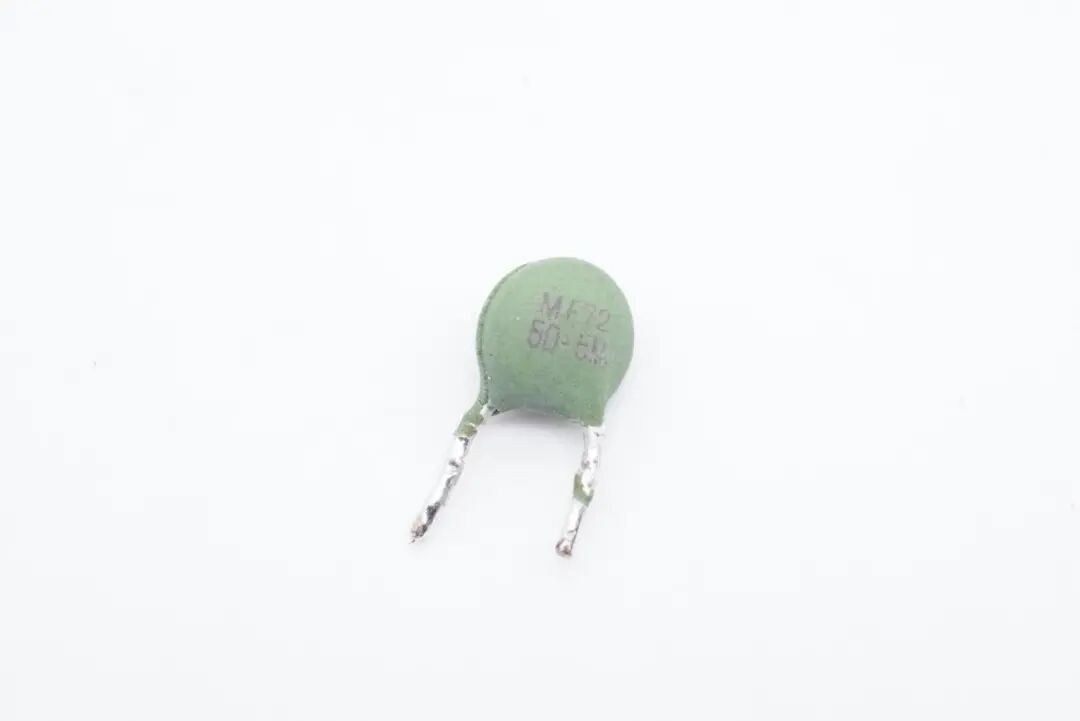

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

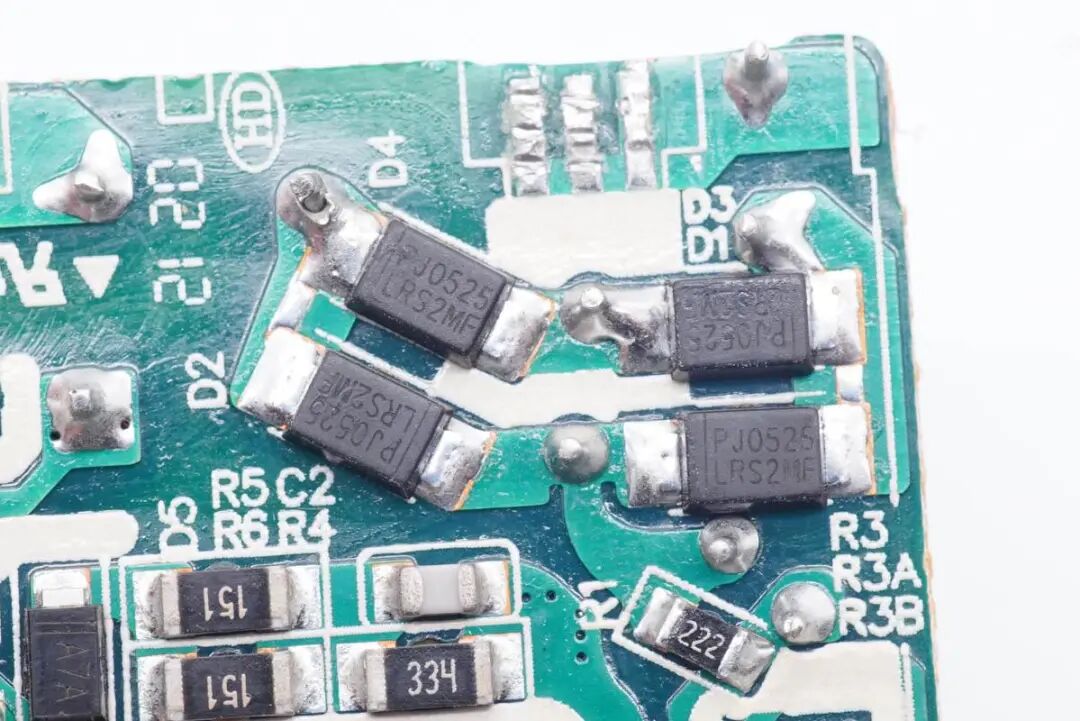

输入端采用四颗二极管进行桥式整流。

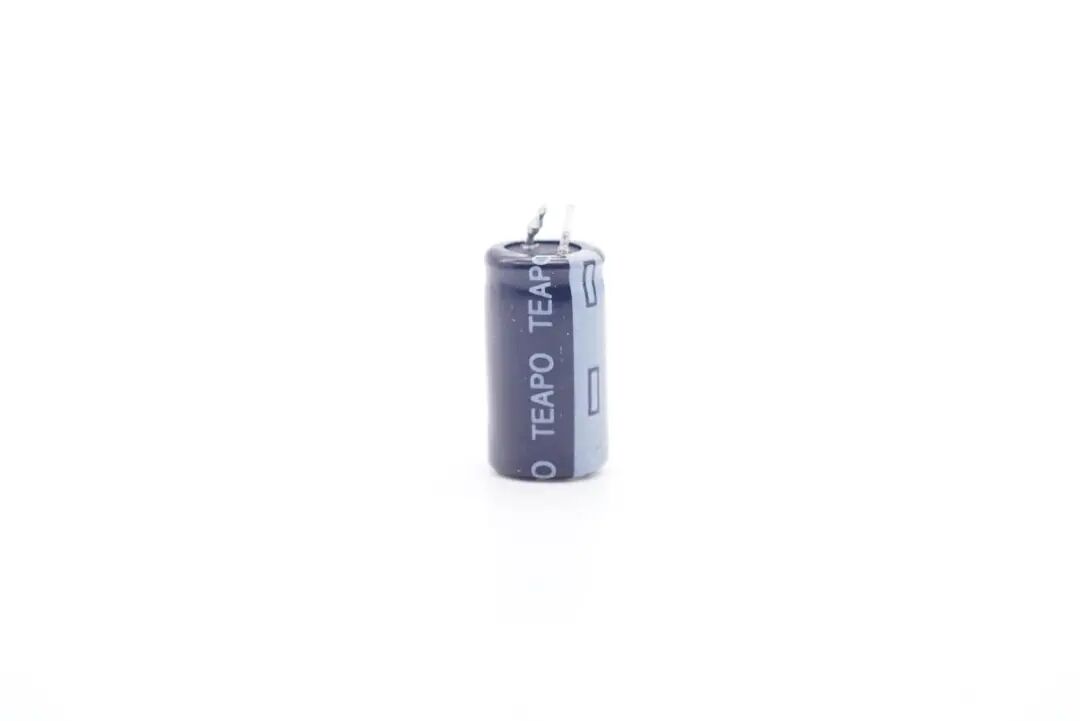

两颗高压滤波电解电容均来自智宝。
其中一颗规格为400V 15μF。
另一颗规格为400V 22μF。

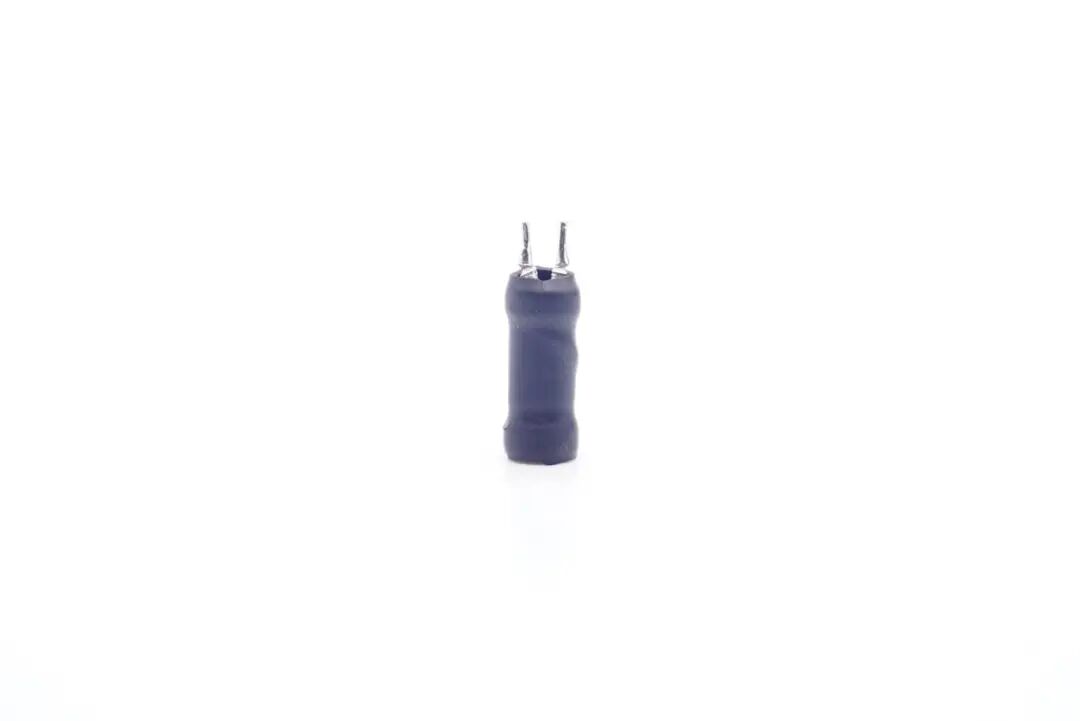

工字电感外套热缩管保护。

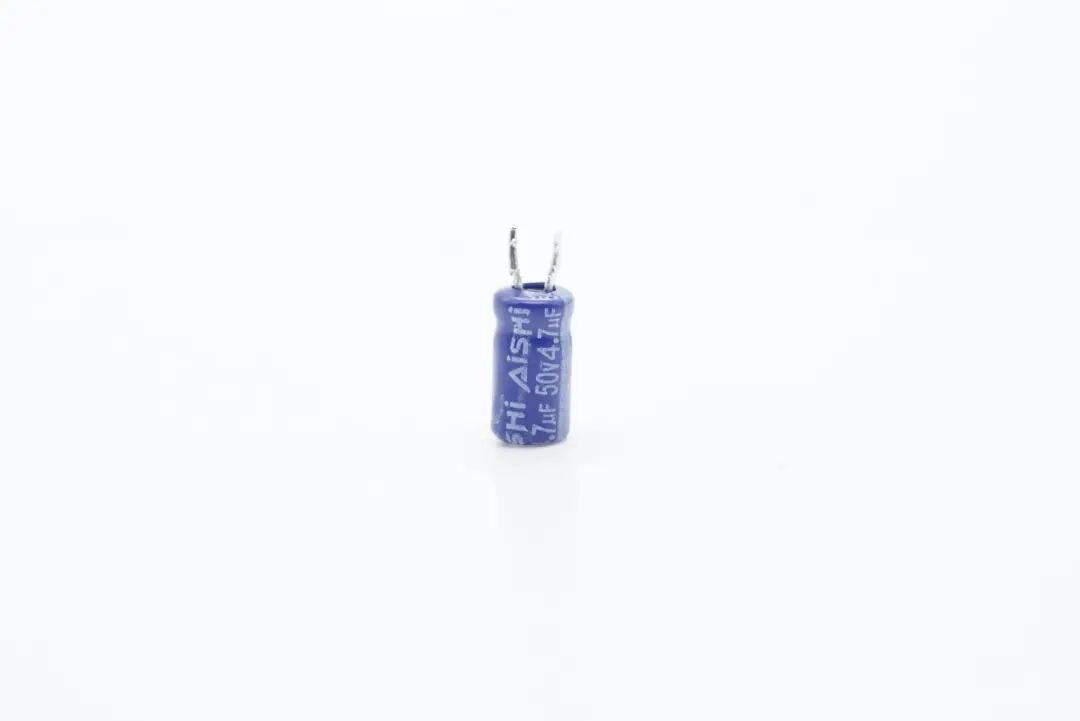

主控芯片供电电容来自艾华，规格为50V 4.7μF。
开关电源主控芯片采用昂宝OB2631U，内部集成DCM PWM控制器和高压开关管，为高性能低待机功耗以及低成本开关电源而优化。此外提供完整的保护功能，包括逐周期电流限制，过载保护，欠压闭锁和内部过热保护。

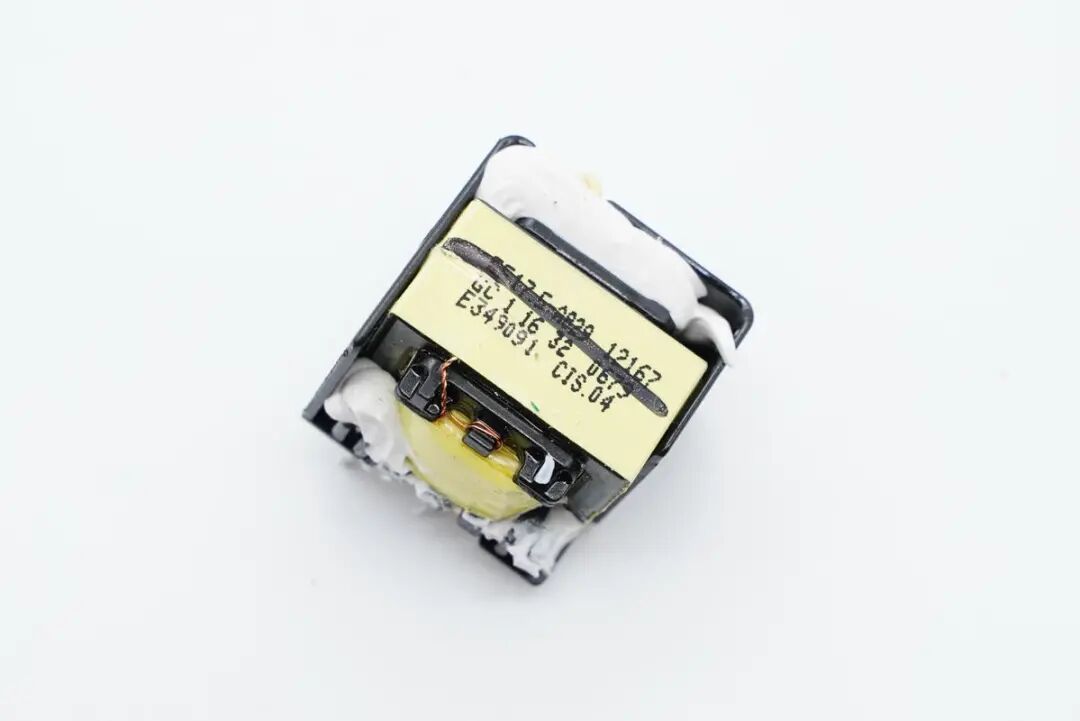

变压器套有塑料壳绝缘，并打胶加固，顶部喷码有信息。

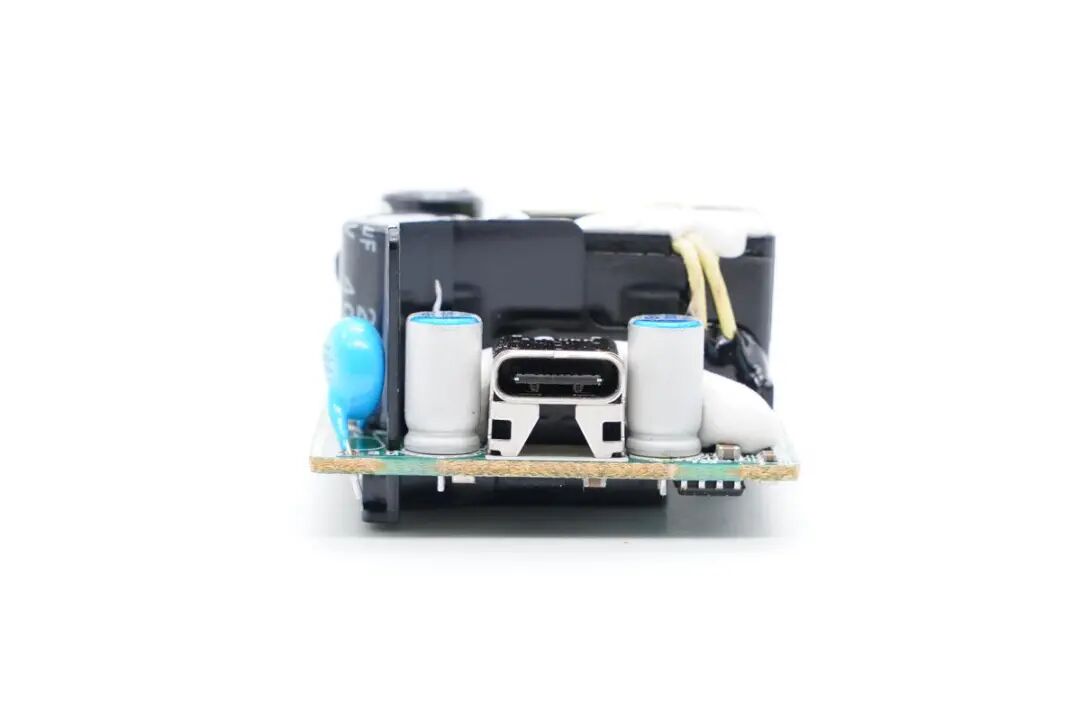

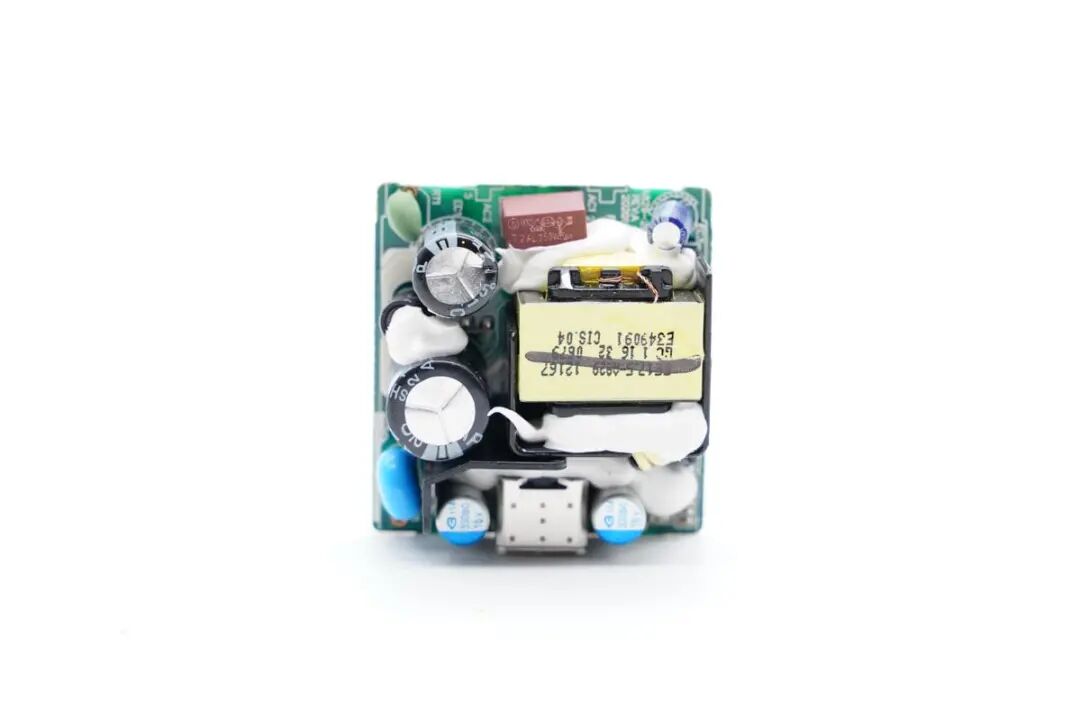

输出端一览，设有Y电容和两颗输出滤波固态电容，USB-C母座外套钢套加固。

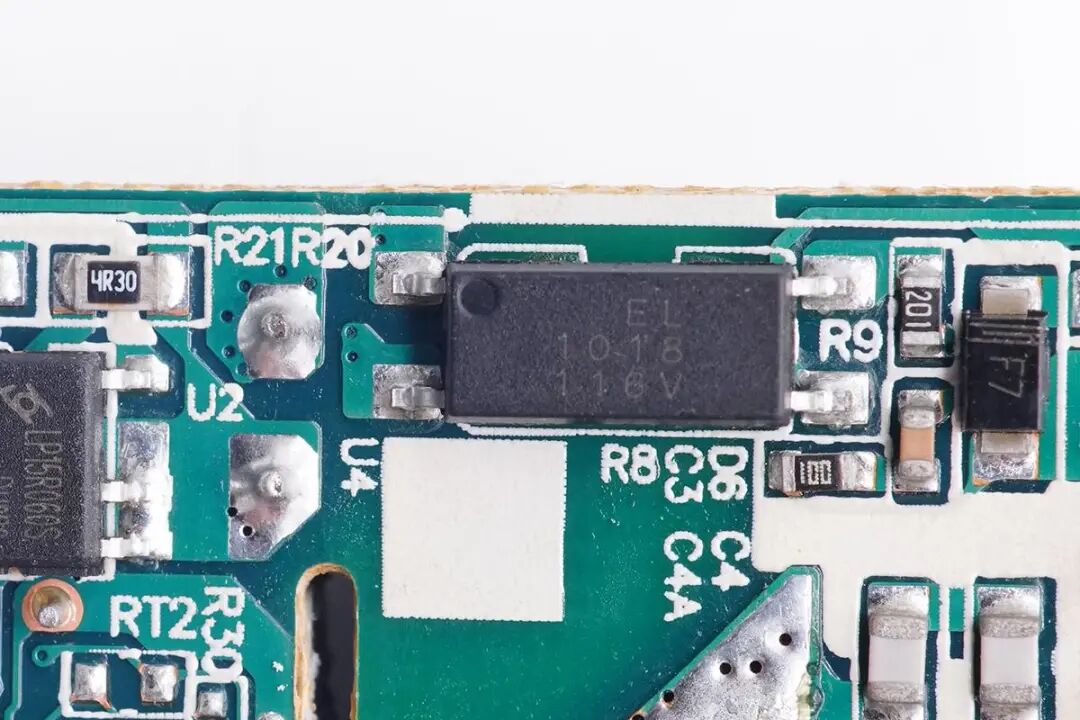

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

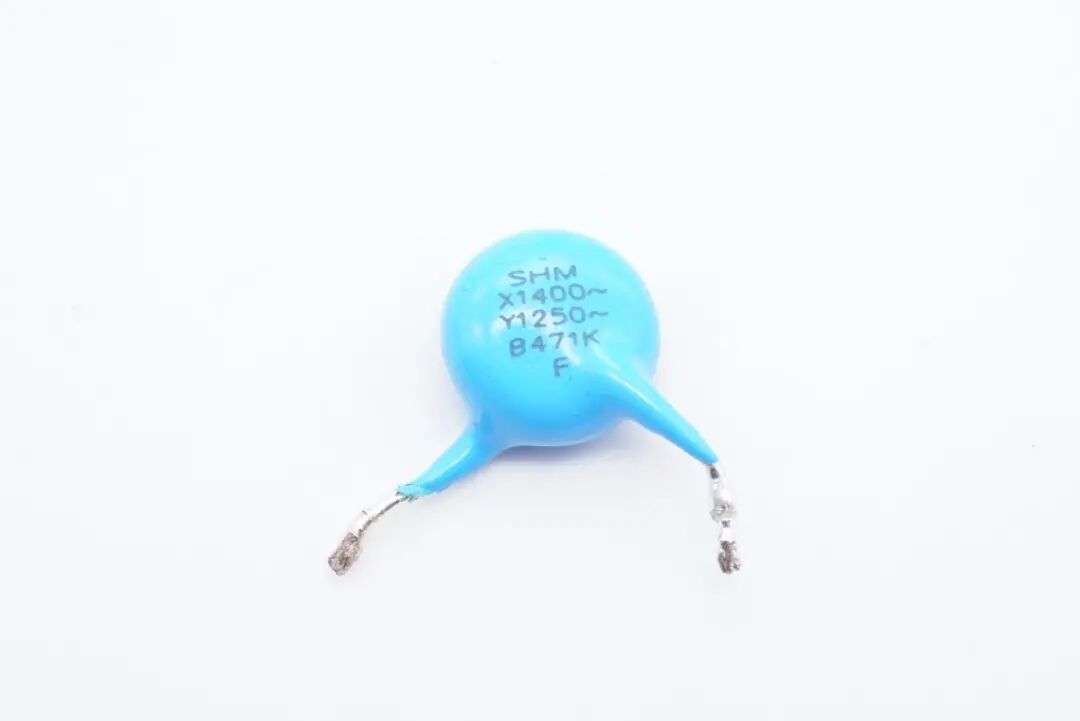

Y电容特写。

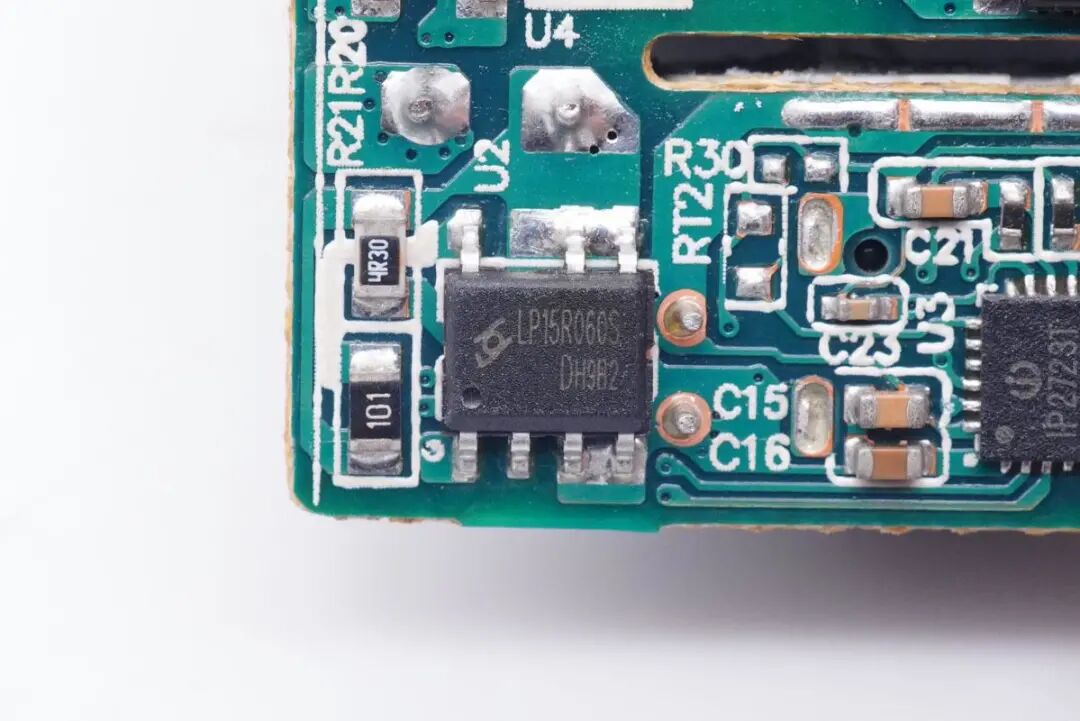

芯茂微高性能开关电源同步整流芯片LP15R060S，兼容多种开关电源控制系统，支持DCM和CCM多种工作模式。其采用专利的整流管开通判定技术，可以有效的避免因激磁振荡引起的驱动芯片误开通。
此外具有极快的关断速度，可以大幅度降低在CCM工作条件下因关断延迟造成的效率损失。采用特有的VCC供电技术，可以保证芯片不会欠电工作。另外LP15R060S还集成了VCC欠压保护，过压钳位以及驱动脚去干扰等技术，采用SOP7L封装。

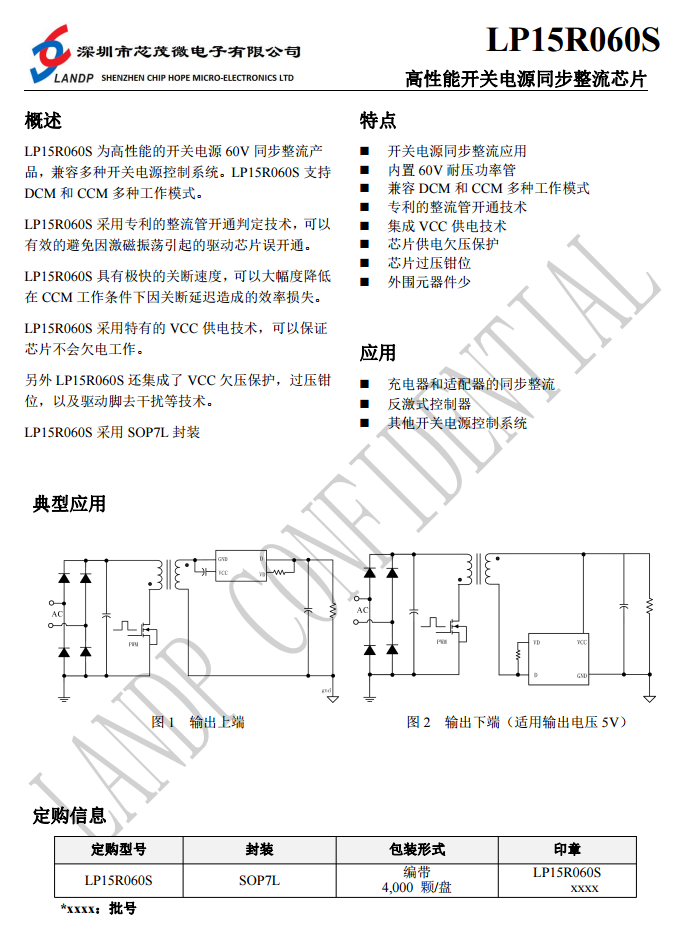

芯茂微 LP15R060S 资料信息。

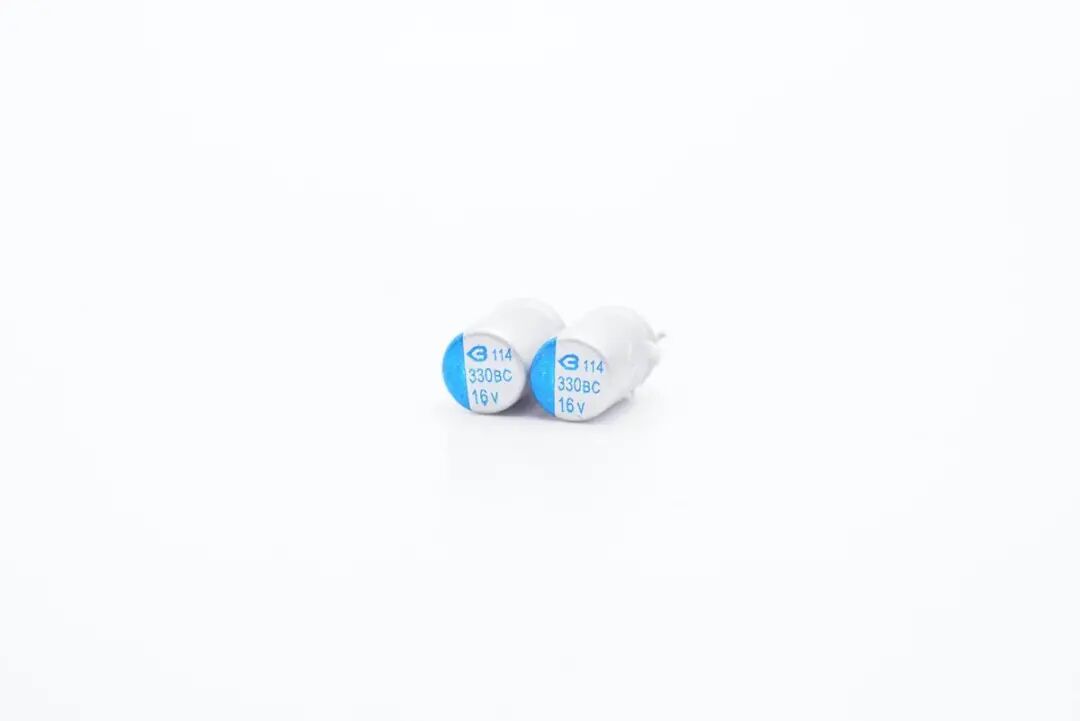

两颗输出滤波固态电容来自绿宝石，规格均为16V 330μF。

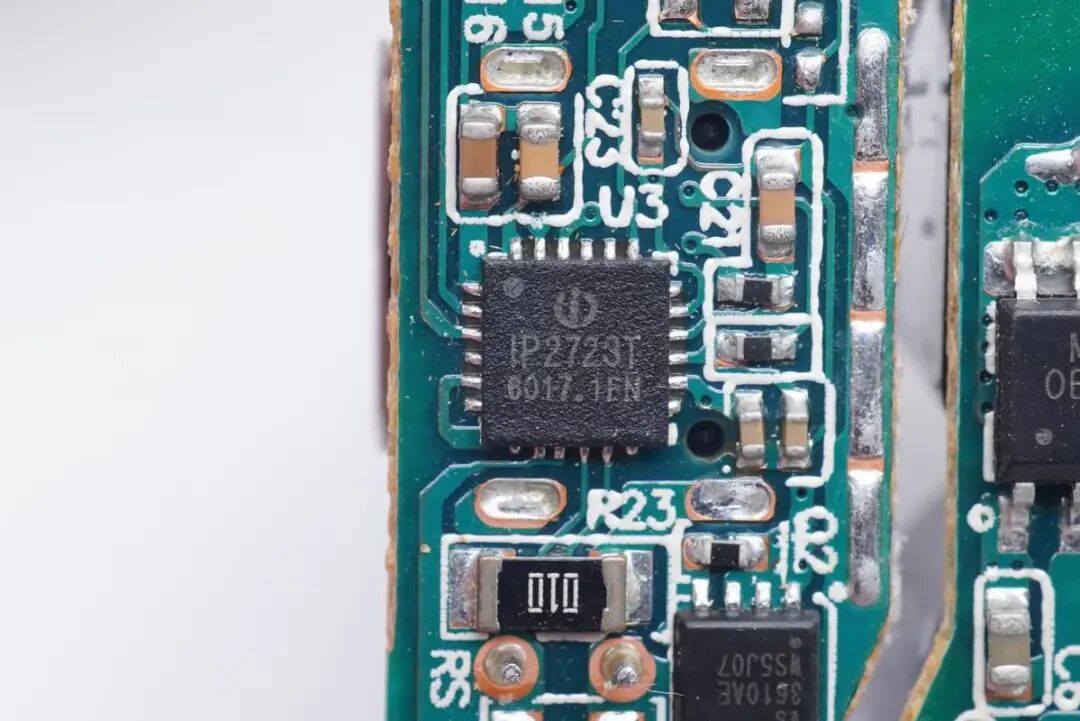

协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。
英集芯IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

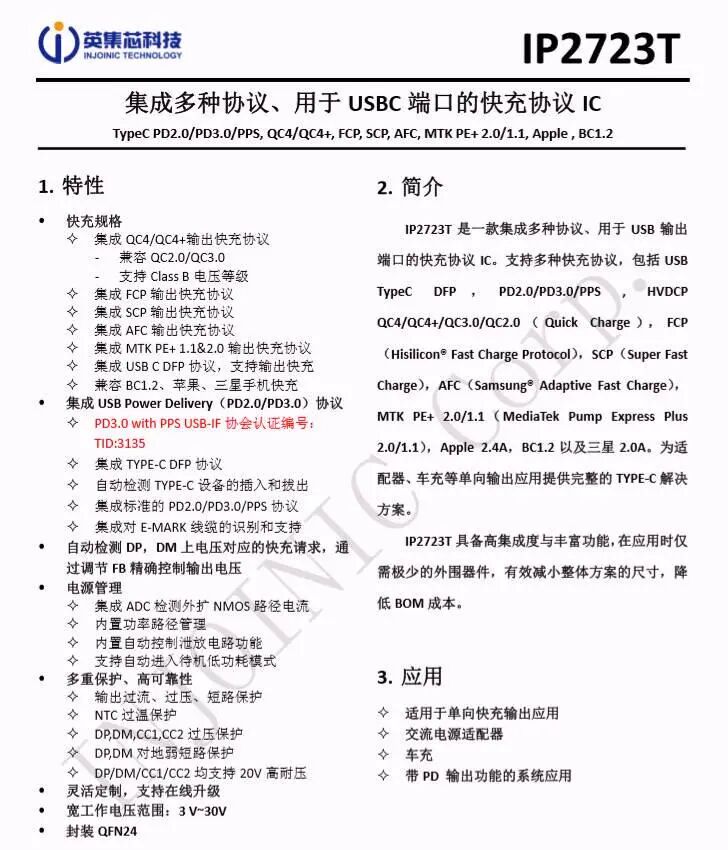

英集芯IP2723T资料信息。
充电头网拆解了解到，英集芯IP2723T已被贝尔金、闪魔、摩米士、REMAX、麦多多等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

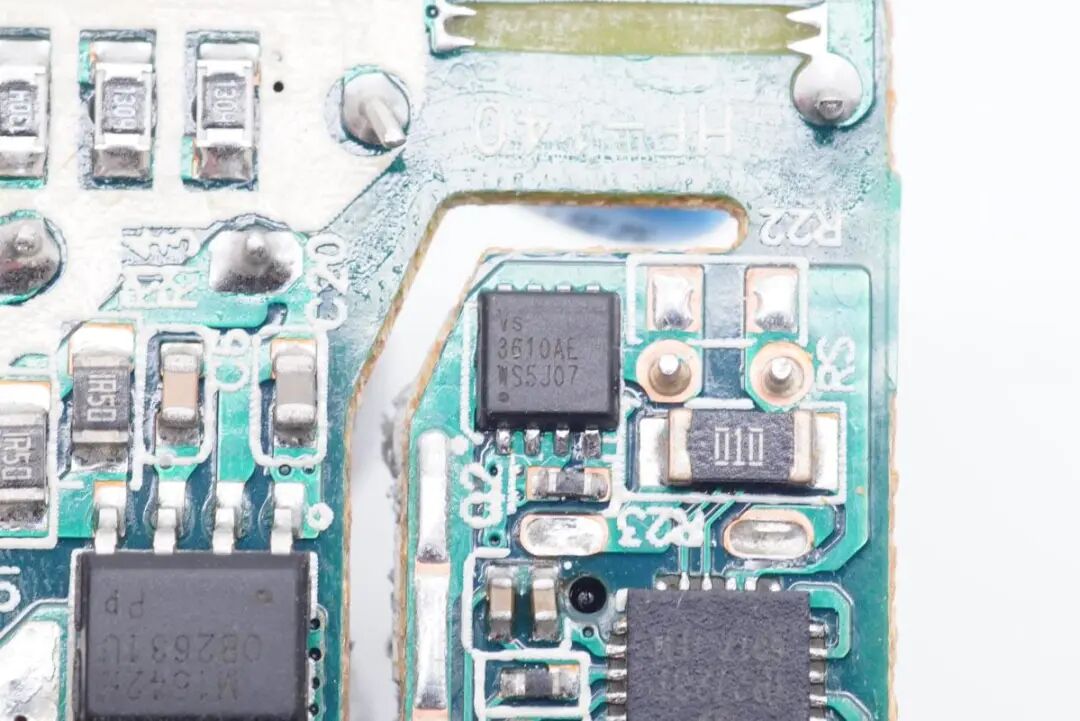

输出VBUS开关管采用威兆半导体的VS3610AE，NMOS，耐压30V，导阻4mΩ，PDFN3333封装。

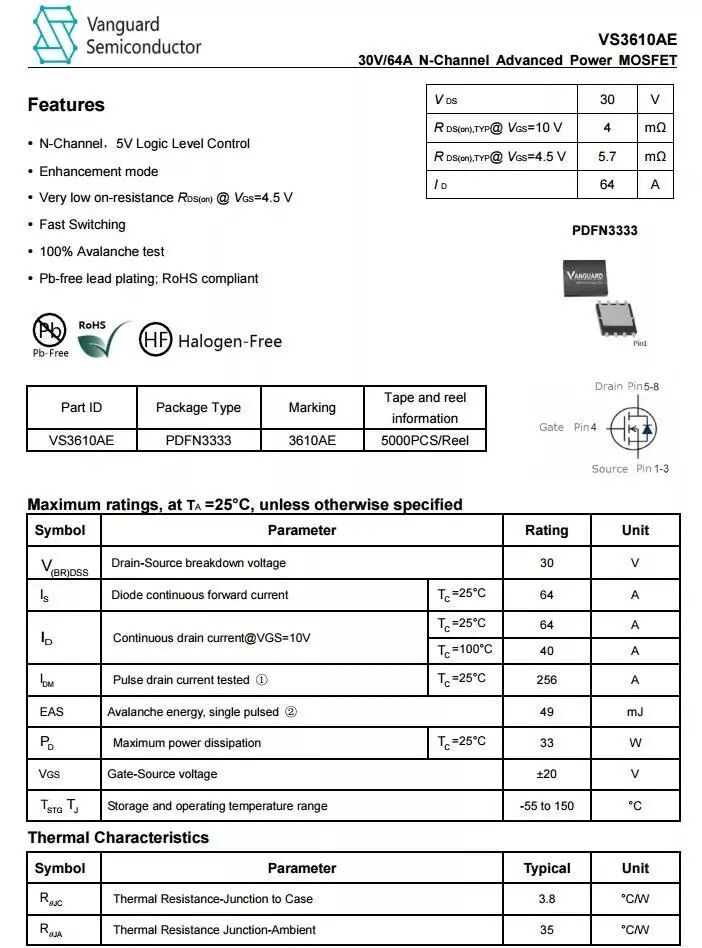

威兆VS3610AE资料信息。
充电头网拆解了解到，采用威兆VS3610AE的还有小米11 Pro/Ultra标配67W快充、Aohi迷你30W氮化镓充电器、奥海科技45W迷你氮化镓充电器、公牛65W氮化镓充电器、联想拯救者45W PD快充充电器、绿联65W氮化镓快充等产品，同时使用威兆其它MOS的还有小米6口USB充电器60W快充版、紫米65W PD迷你充电器、RAVPower 45W GaN PD充电器、华为20W电荷泵快充充电器、倍思45W PD快充充电器等数十款产品采用。
USB-C母座特写，黑色胶芯，外套金属壳垫高固定。
全部拆解完毕，来张全家福。
充电头网拆解总结
mophie这款充电器造型设计和苹果原装20W快充十分相似，不过更小兼容性也更加强大。得益于业内知名厂商英集芯的快充协议方案IP2723T，实测不仅支持PD快充协议，完美适配苹果iPhone手机，还支持QC、SCP、PPS等多个市面热门快充协议，兼容性非常好，也可以满足其它安卓手机日常快充需求。
充电器还采用昂宝OB2631U+芯茂微LP15R060S高集成开关电源方案，智宝和绿宝石两大知名品牌电容滤波，保证充电器使用寿命。此外变压器外套塑料壳绝缘，USB母座外套金属壳点焊加固，其它器件也打胶加固，整体用料做工扎实可靠。
