内置智能功率分配功能，智融升降压65W双口氮化镓快充方案评测
要问多口快充芯片哪家强？可能业内人士都会不约而同地想到智融科技。从目前充电头网的拆解数据分析来看，智融芯片确实在多口快充市场拥有非常高的占有率，同时也收获了市场的一致好评。
在继续保持多口降压快充芯片的技术优势之外，智融科技今年有陆续推出了采用ARM Cortex M0架构的协议芯片SW2325，以及100W双向升降压芯片SW7203。其中SW2325不仅兼容多种快充协议，还支持多次在线烧录，可应用于充电器、车充等领域；SW7203可用于100W车充、移动电源、充电器等领域。
在近期，智融科技基于SW2325、SW7203以及SW2303推出了一款65W 1A1C快充电源方案，支持在线修改PDO，不仅可以单口最大65W输出，而且还无需外置MCU即可实现双口输出智能功率分配。
一、智融65W 1A1C快充参考设计外观
智融这款全新的65W 1A1C快充方案，在电源架构方面选用的是开关电源+协议芯片控制输出，AC-DC部分可以任意搭配，智融主要负责两个接口的快充协议识别以及功率智能分配，且不需要借助外置MCU。
这套方案搭配的是一套QR架构的氮化镓开关电源，为了实现高密度的特点，方案整体设计比较紧凑，内部采用了多块PCB板的设计，充分利用空间。

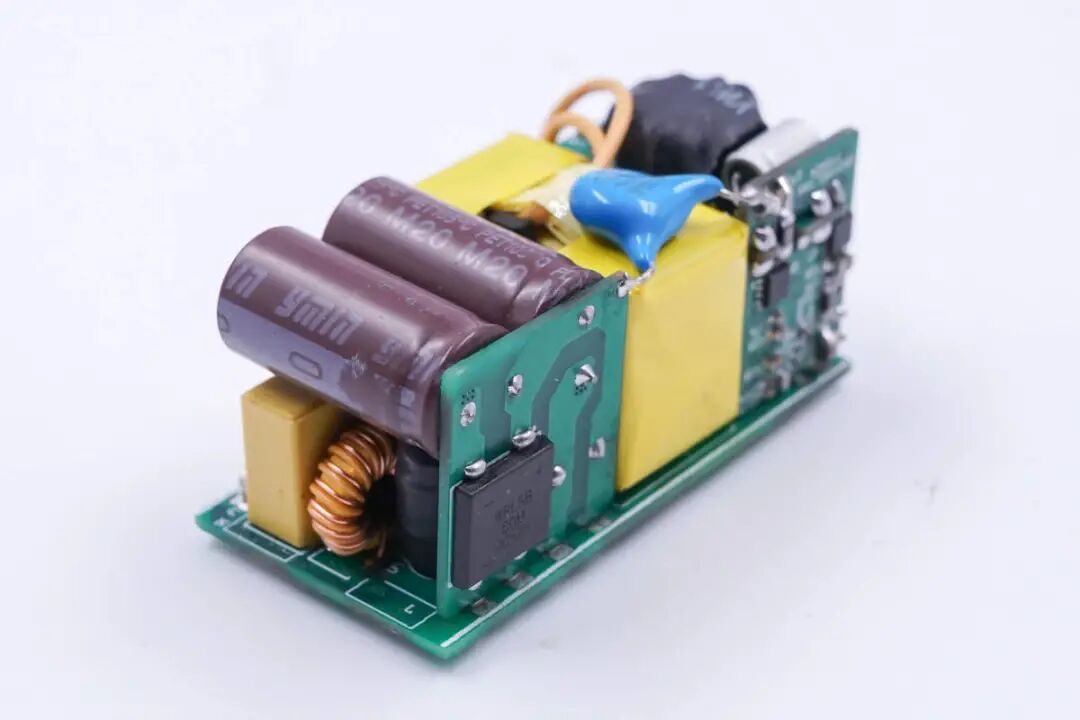

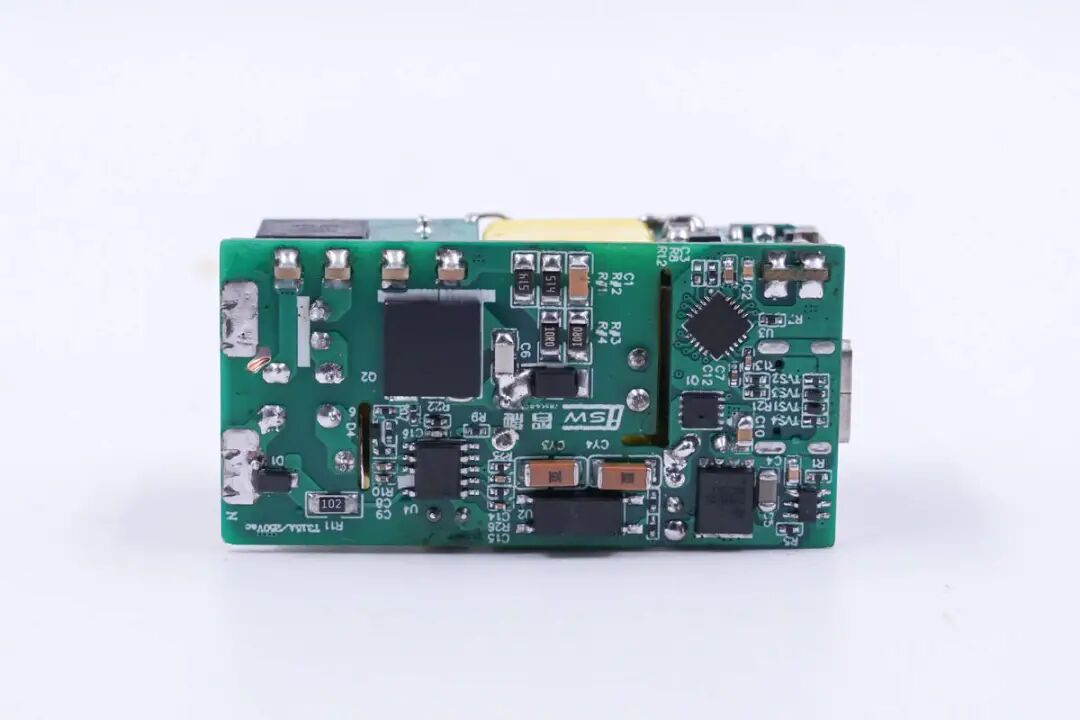

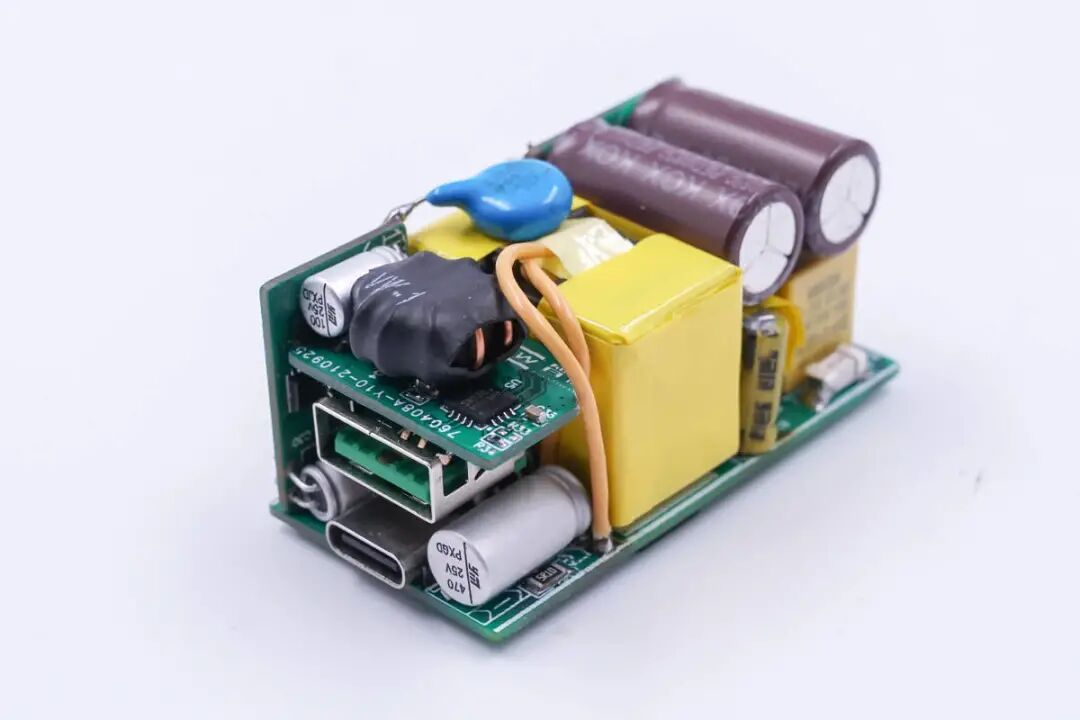

充电器主PCB板一览，主要布局了AC-DC开关电源控制电路。

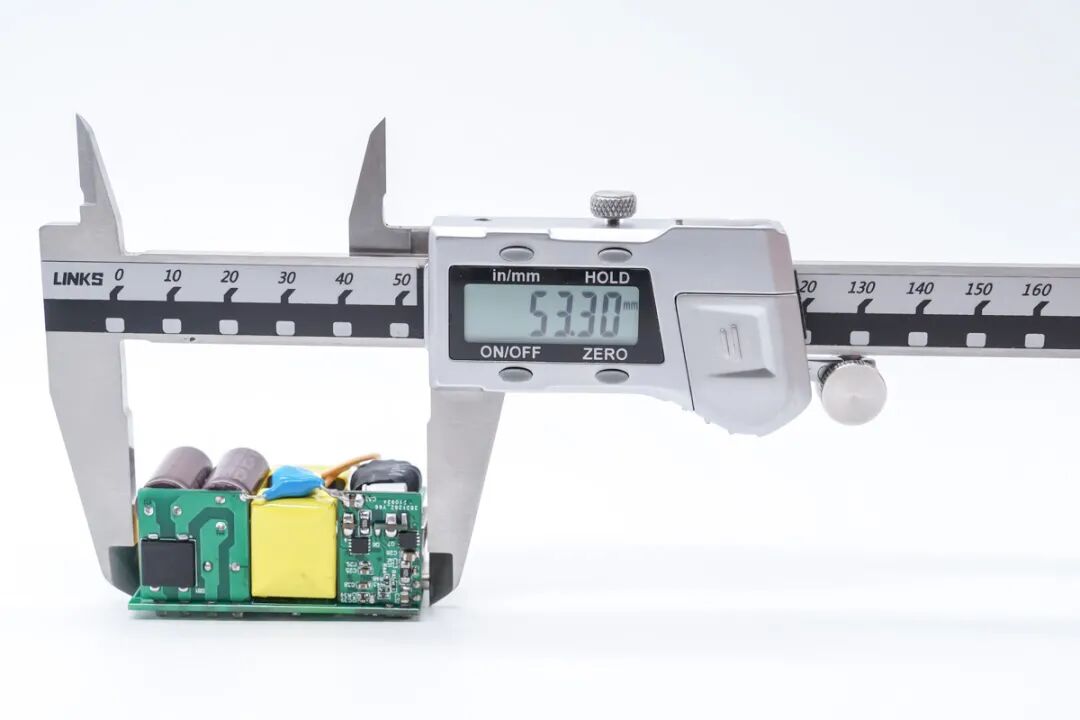

实测PCB板的长度约为53.3mm。

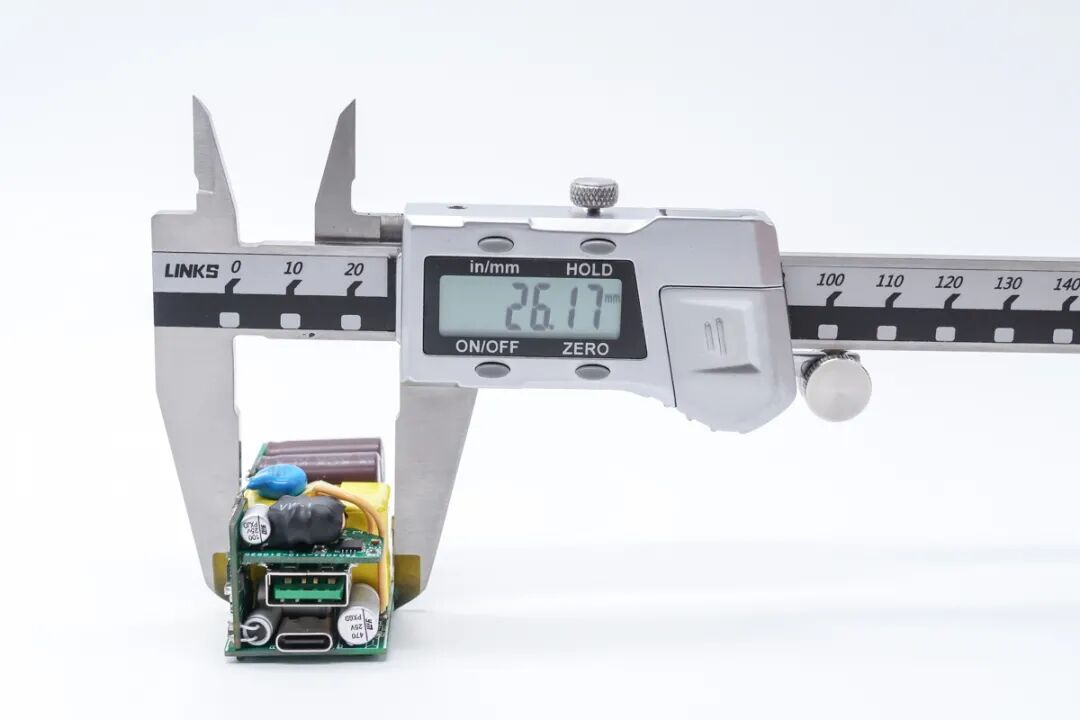

实测PCB板的宽度度约为26.17mm。

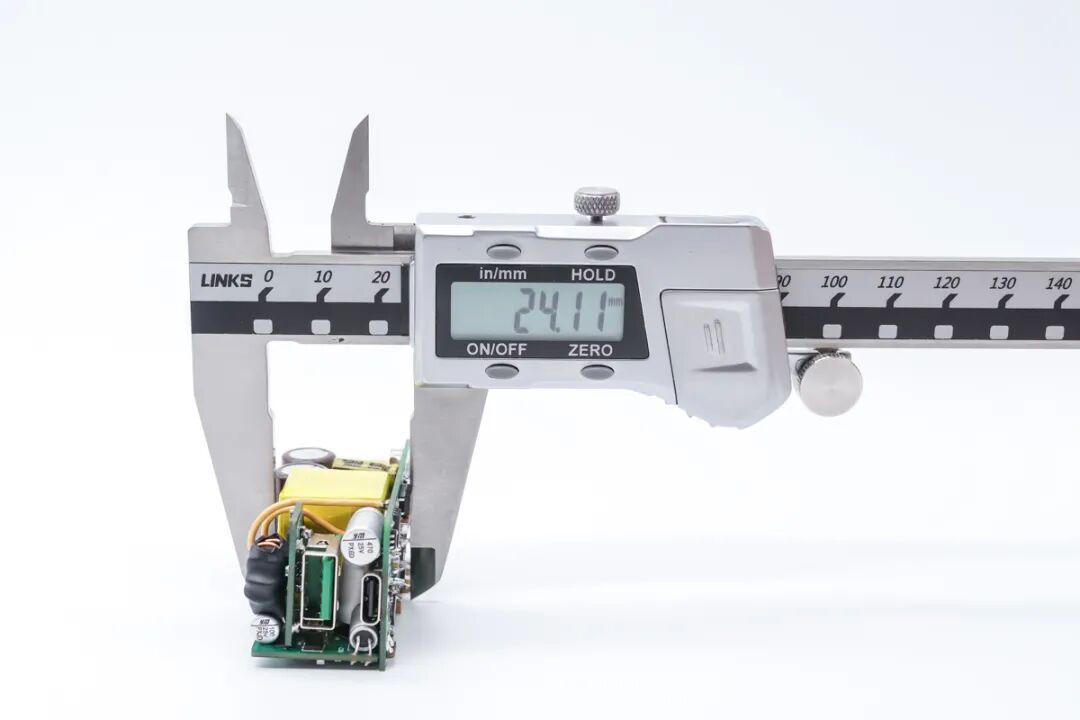

实测PCB板的厚度约为24.11mm，功率密度达到了1.93W/cm³。

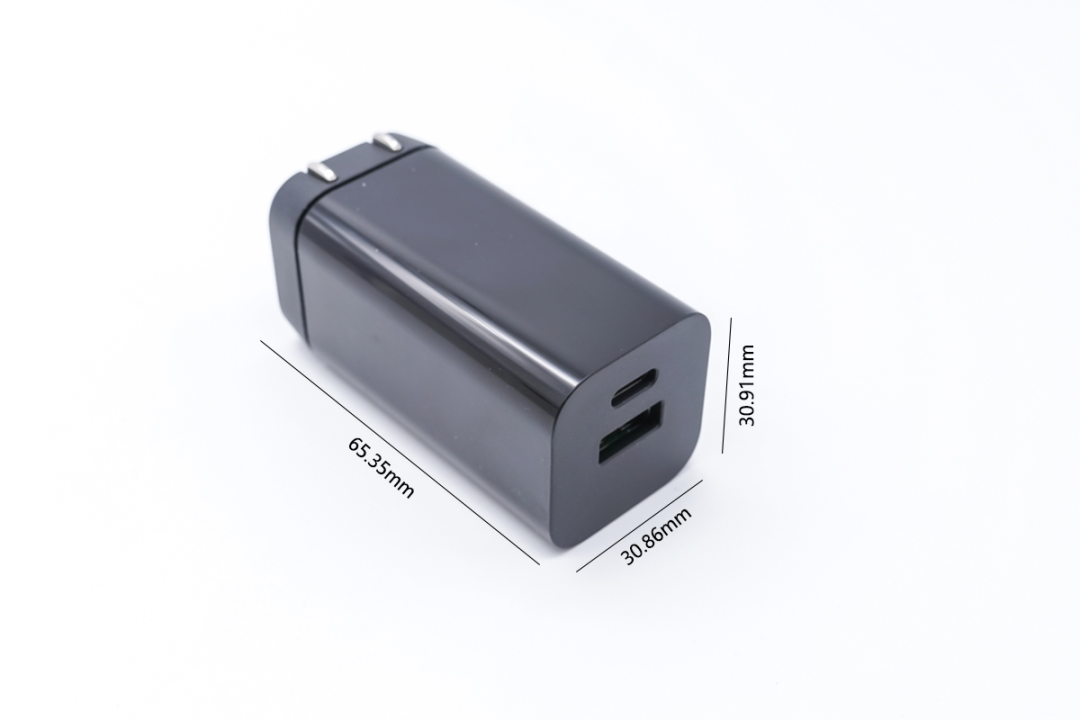

套上外壳后，这款65W 1A1C快充充电器的尺寸仅为65.35mm×30.86mm×30.91mm，并且还是折叠插脚设计，其功率密度突破了1W/cm³，这在双口充电器中十分少见。

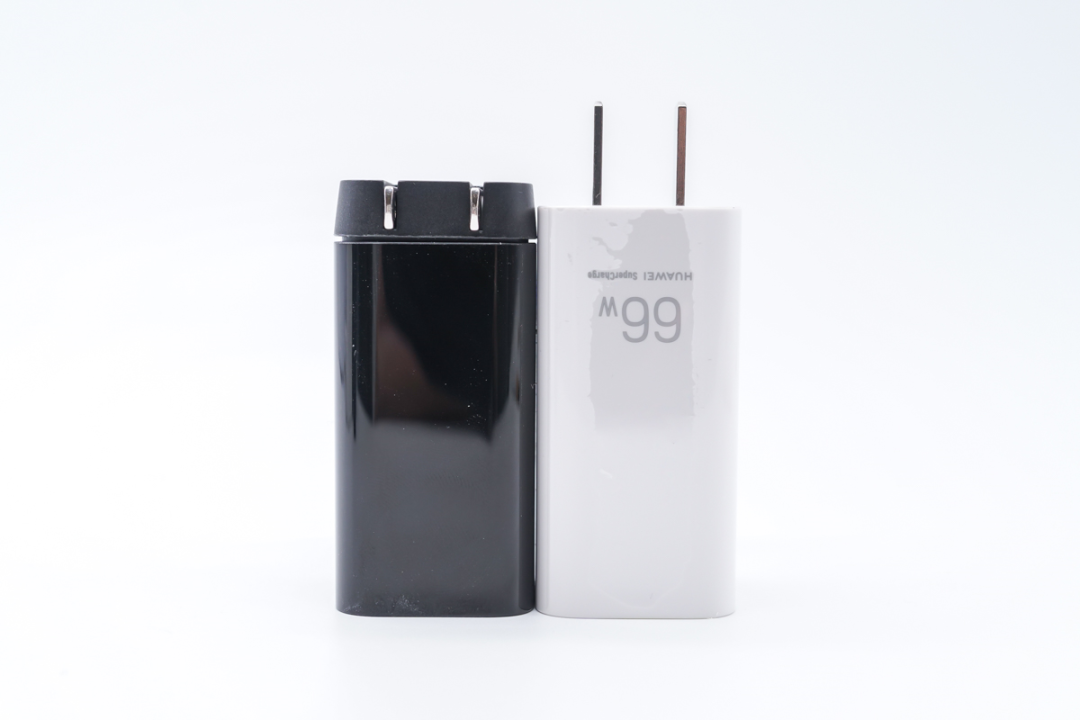

智融65W氮化镓双口快充体积对比华为66W氮化镓多口充电器，前者外壳尺寸稍长，但配了折叠插脚，方便收纳。
二、核心芯片简介

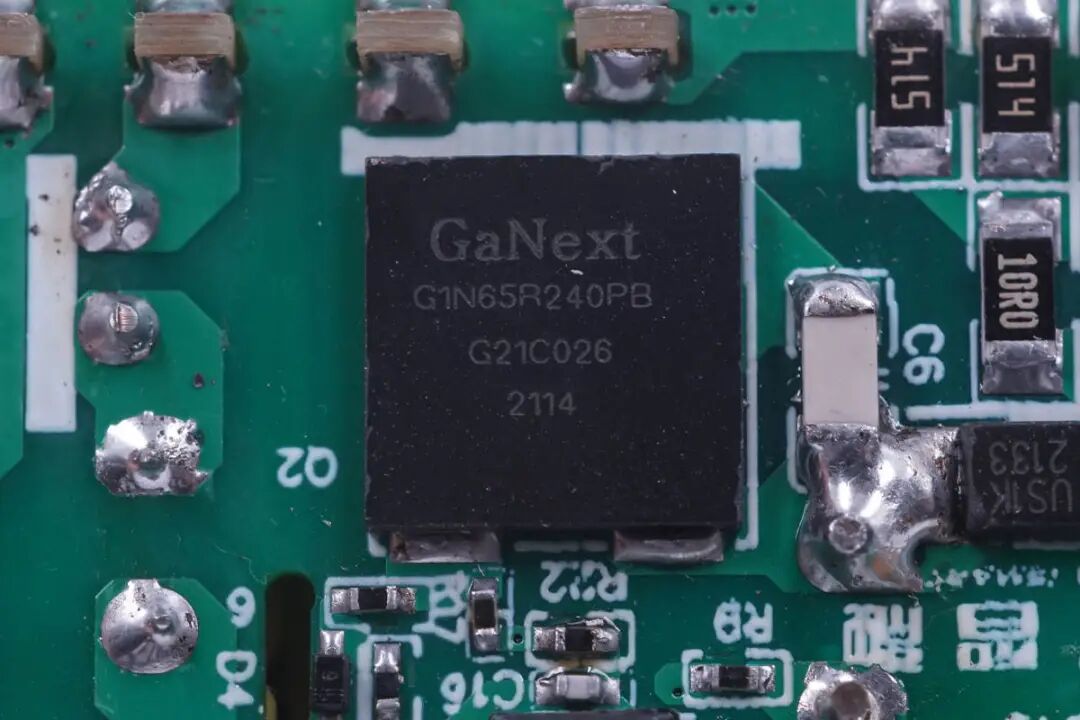

前面提到这套方案基于高频QR的氮化镓快充架构开发，其初级侧的核心功率器件来自GaNext镓未来，型号G1N65R240PB。搭配安森美NCP1342以及同步整流电路就构成了一套经典的氮化镓快充电源。

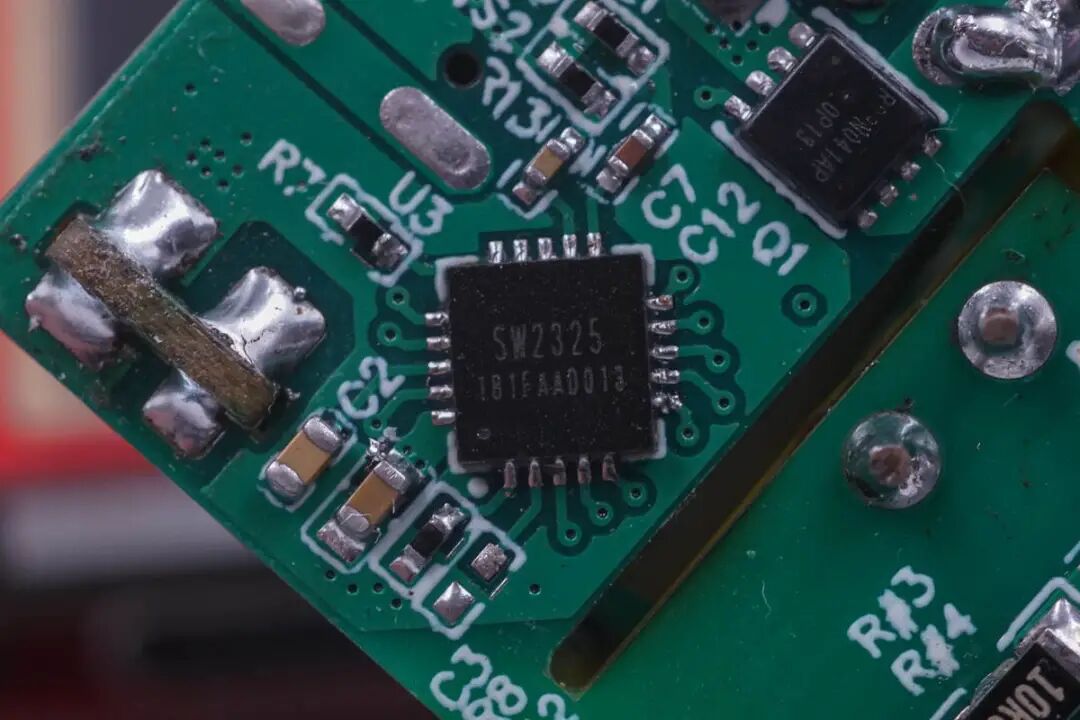

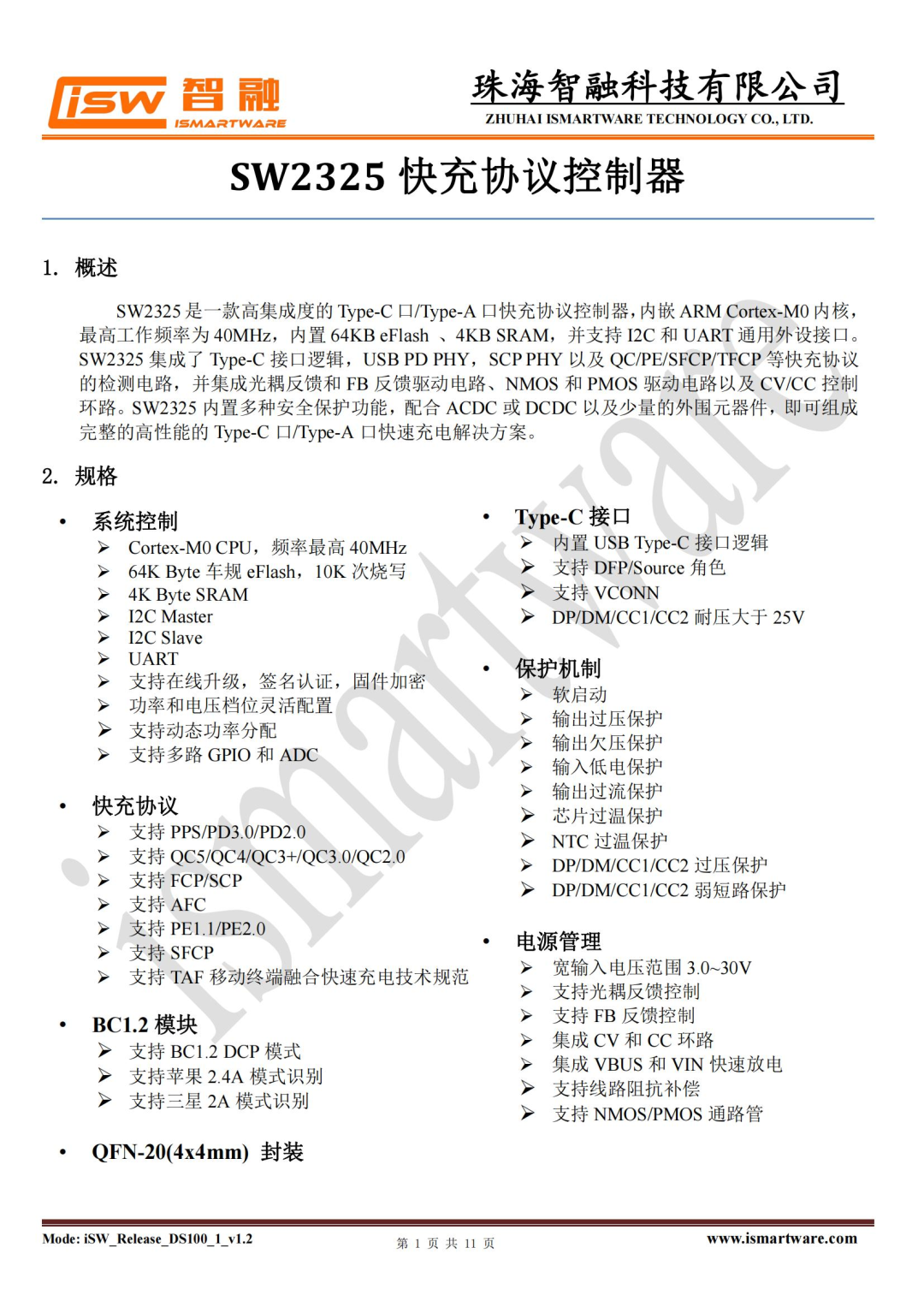

输出部分的USB-C口由智融全新的协议芯片SW2325控制。这是一款兼容性非常强大的快充协议控制器，内置40MHz主频的ARM M0内核，内置车规级64K eFlash+4K RAM。支持3-30V超宽输入电压范围。支持光耦反馈，FB反馈和I2C反馈三种调压方式，并支持I2C/UART通用外设接口，支持二次开发。
智融SW2325集成了Type-C接口逻辑，USB PD PHY，VOOC/SCP PHY 以及 QC/PE/SFCP/TCN等快充协议的检测电路，并集成光耦反馈和 FB 反馈驱动电路、NMOS和PMOS驱动电路以及CV/CC控制环路。
不仅如此，智融SW2325还通过了USB PD3.0及PPS快充认证，并支持UFCS融合快充规范的协议。

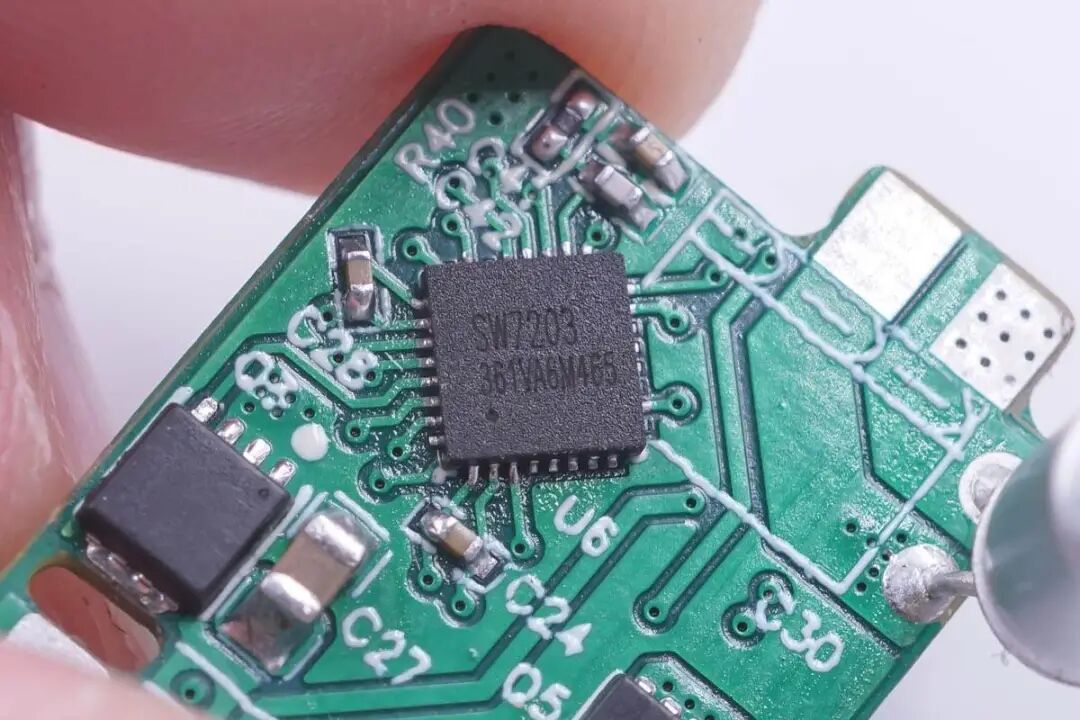

USB-A接口为升降压输出，采用智融SW7203作为升降压芯片。这是一个高效率的同步 4 管双向升降压充放电控制器，支持1-4节电池的充放电管理，支持 NVDC 功能，可以提供最大 100W 的功率输出，支持多路输入输出检测及通路驱动，配合 MCU和协议芯片可组成一个简洁完整的双向快充充放电方案。
智融SW7203详细规格资料。

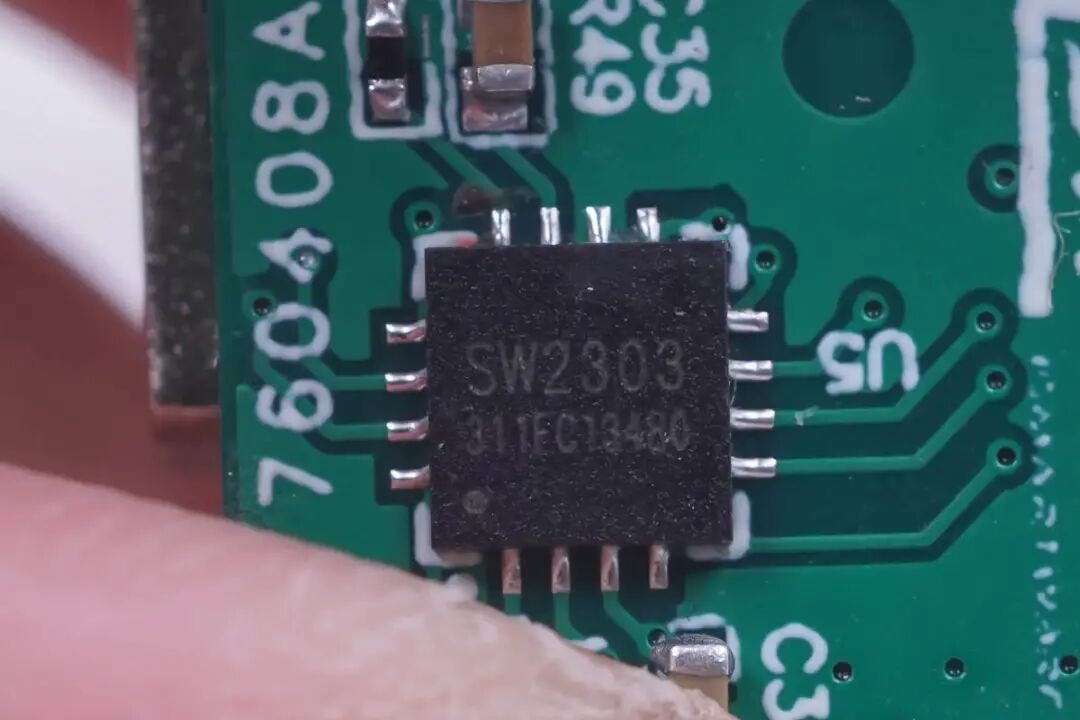

同时A口还采用了一颗智融SW2303作为协议芯片，可以支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。配合 AC-DC 或 DC-DC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。

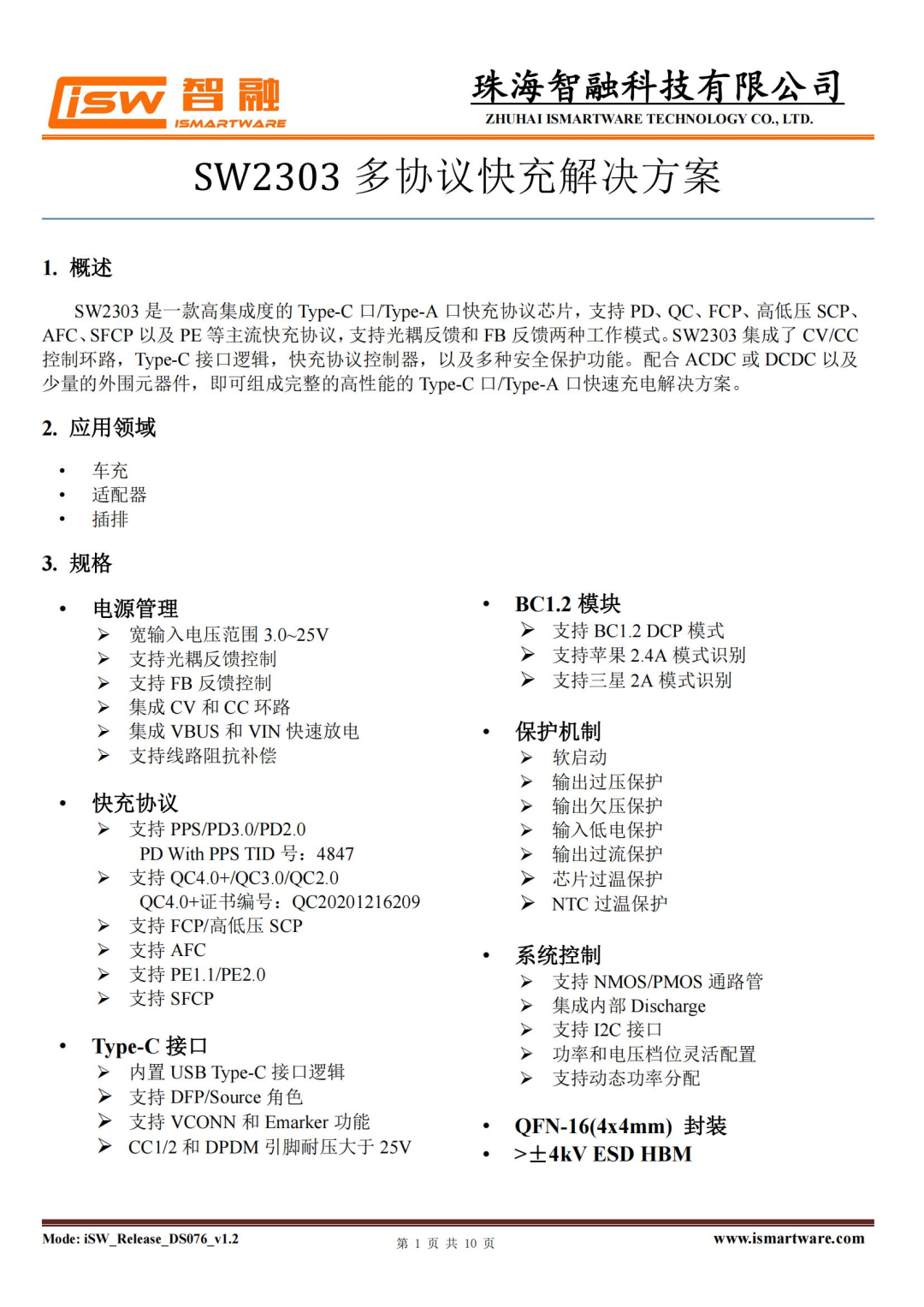

智融SW2303详细规格资料。
三、全协议，智能降功率

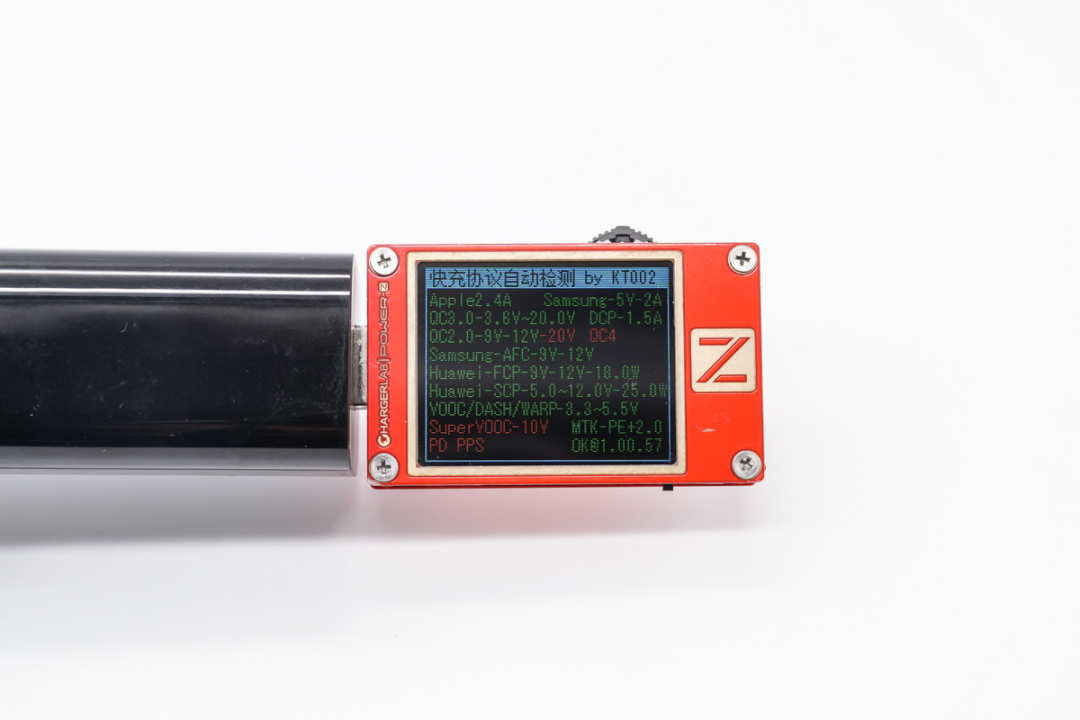

全协议是智融快充芯片的一贯特色，这套65W 1A1C快充参考设计也是如此。使用ChargerLAB POWER-Z KT002检测USB-A接口的快充协议，显示支持Apple2.4A、三星5V2A、DCP协议，以及AC3.0/2.0、AFC、FCP、SCP、VOOC、PE等多种主流快充协议。

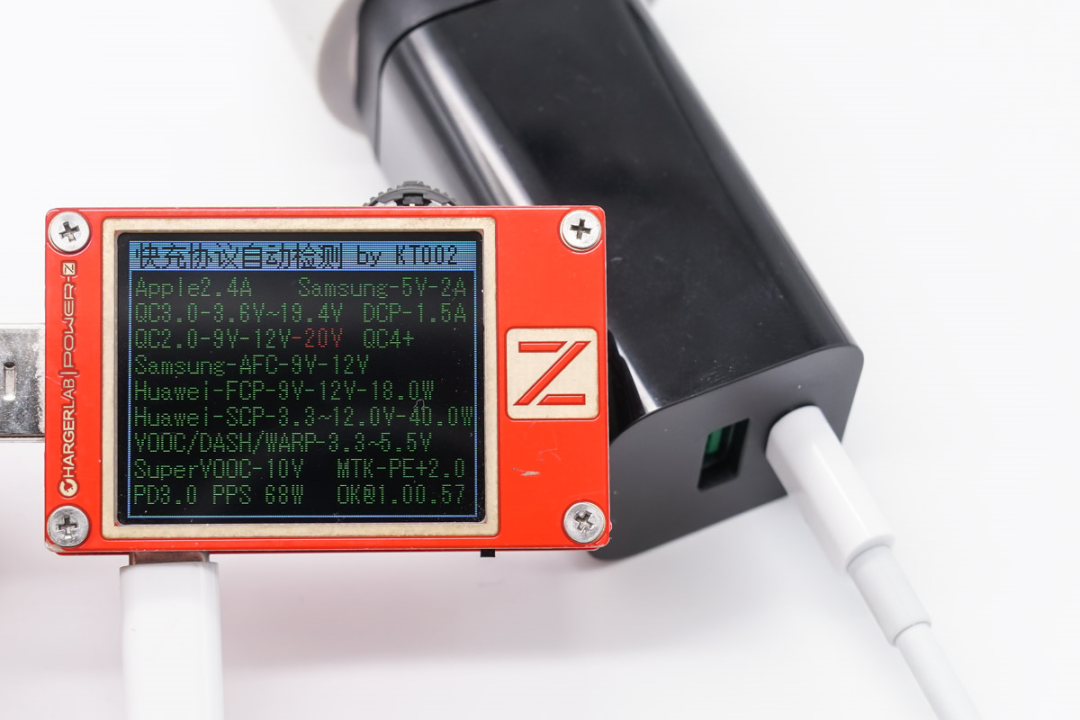

USB-C接口的快充协议更丰富，除了A口的所有快充协议外，还支持QC4+、PD3.0 PPS等协议。

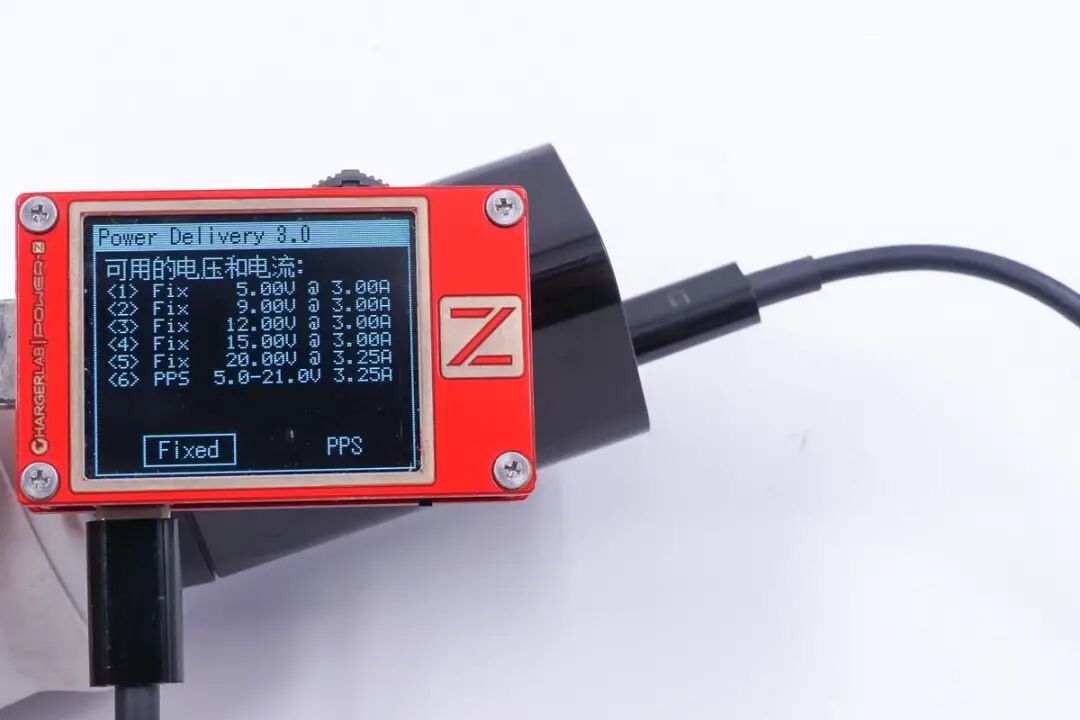

智能降功率方面，将智融65W 1A1C氮化镓快充参考设计接上电源，在单口输出的情况下，可以使用ChargerLAB POWER-Z KT002测得USB-C接口的最大输出功率为65W。支持5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及5-21V3.25A的PPS电压档位。

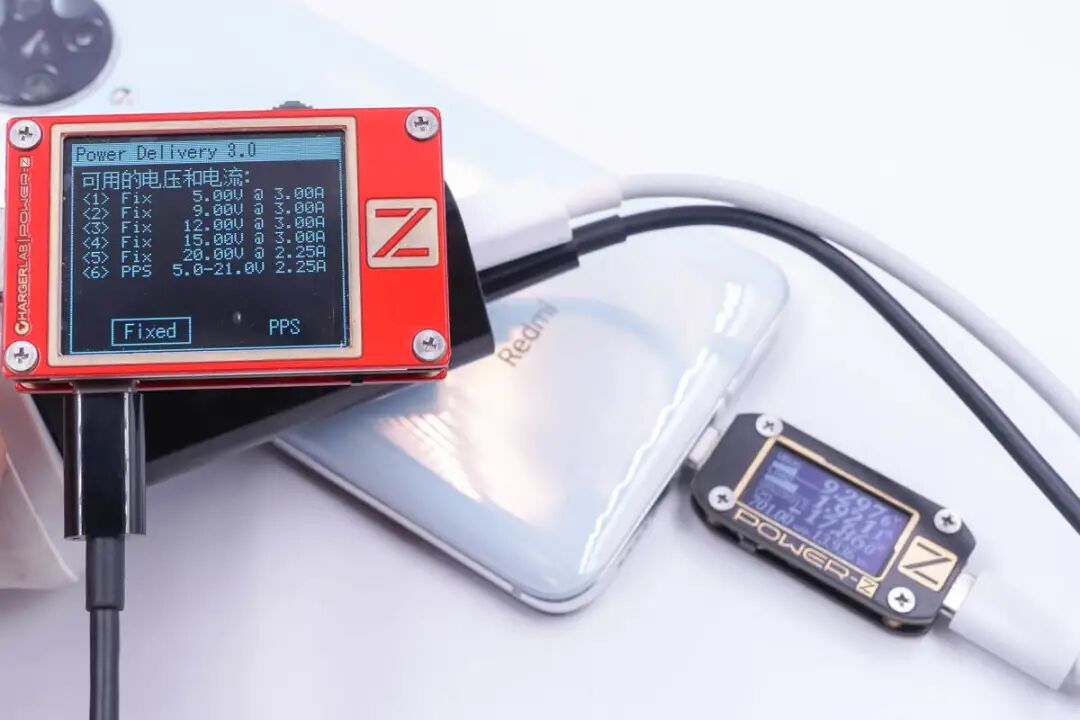

当USB-A接口连接设备时，充电器可以对外实现18W快充供电。此时检测USB-C接口的输出PDO更新为5V3A、9V3A、12V3A、15V3A、20V2.25A以及5-21V2.25A，最大输出功率为45W，双口总功率为63W。
四、支持多次重复烧录
二次烧录的优势在于，当快充充电器处于量产阶段或者已经量产后，一旦碰到突发情况需要修改芯片的协议或调整内部其他程序时，可以不用破坏充电器外壳，也不用借助复杂的烧录设备，就能轻松达到更新固件的目的，从而避免快充厂商的损失。下面分享一段智融SW2325的二次烧录过程：
第一步：将智融65W 1A1C快充参考设计接上电源，测得C口支持最大65W输出。
第二步：拔掉测试仪，接上智融科技的便携式烧录器，并用5V电源供电，按下按键即可实现一键烧录。
第三步：再次检测C口的PDO时，显示最大输出功率已更新为30W，烧录成功，65W充电器妙变30W充电器。
通过演示可以看到，智融65W 1A1C参考设计在单口输出时，C口的PDO报文最大支持65W输出，在不打开充电器外壳的情况下，使用智融特制的烧录工具进行二次烧录，再次检测C口的PDO报文，最大功率就变成了30W。成功验证了智融SW2325快充协议芯片支持二次烧录。
五、兼容性测试
最后来看一下智融65W 1A1C快充电源的快充兼容性：

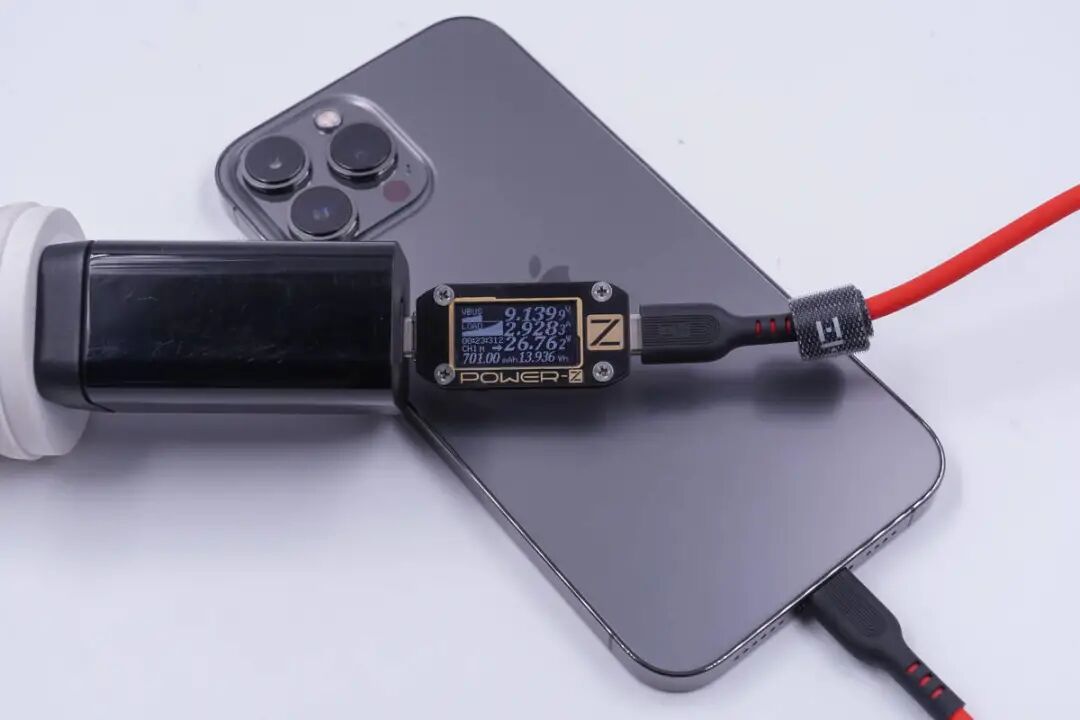

给iPhone13 Pro Max充电，测得最大功率可达到26.7W，进入USB PD快充模式。

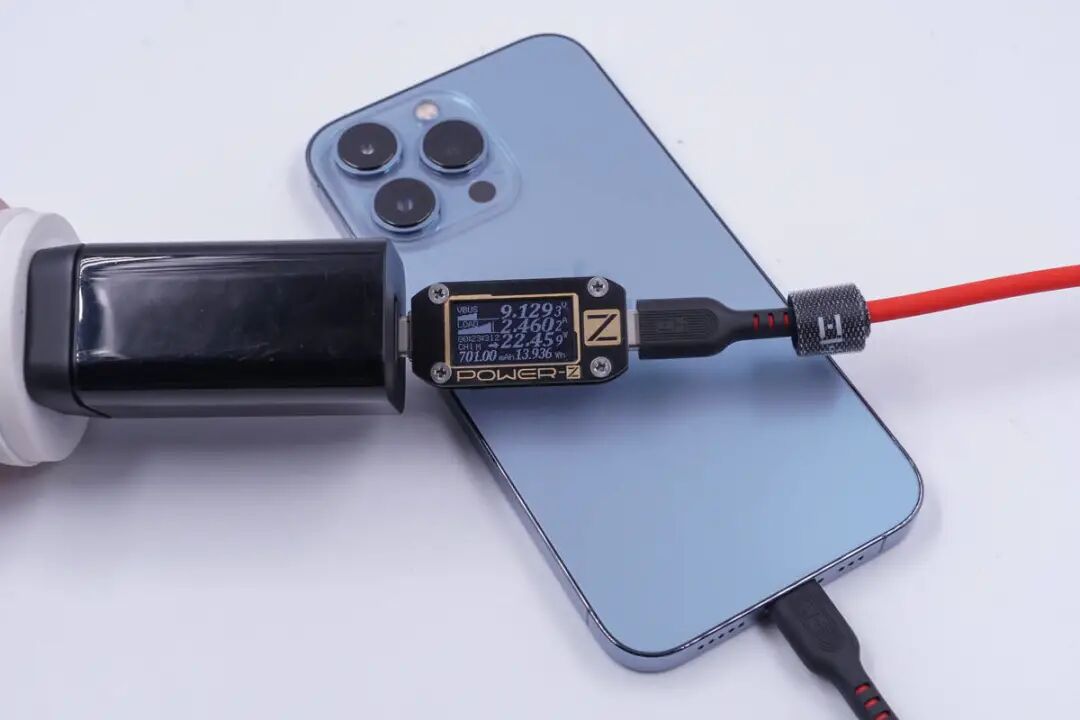

给iPhone13 Pro充电，最大充电功率约为22.5W，进入USB PD快充模式。

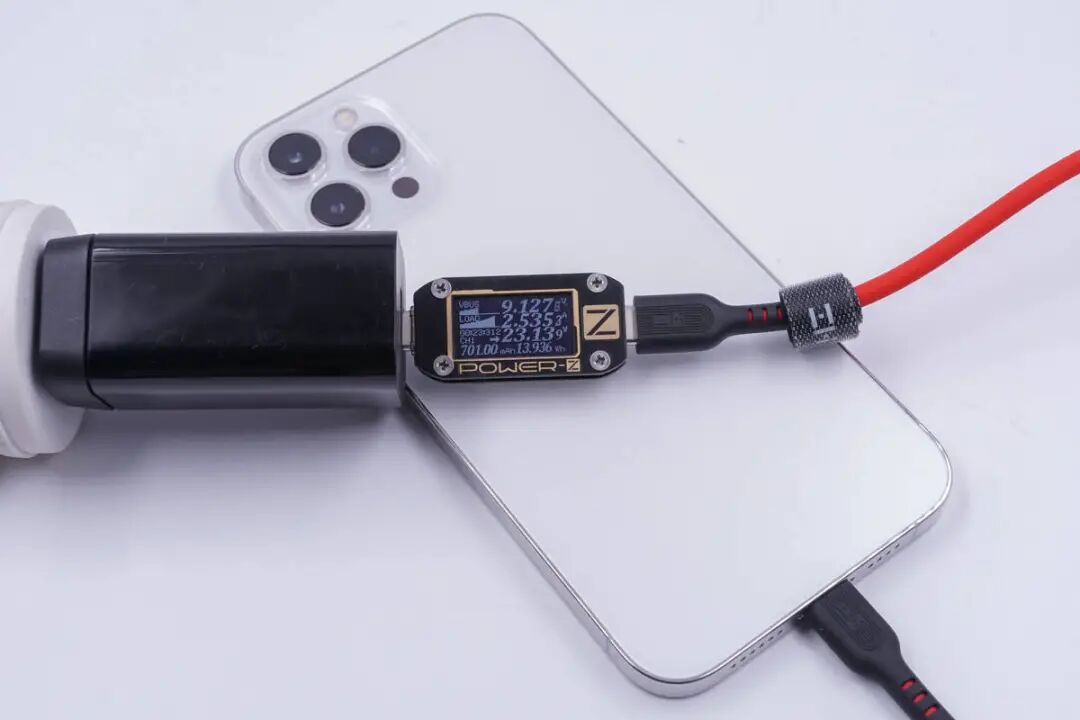

给iPhone12 Pro max充电，最大充电功率约为23.1W，进入USB PD快充模式。

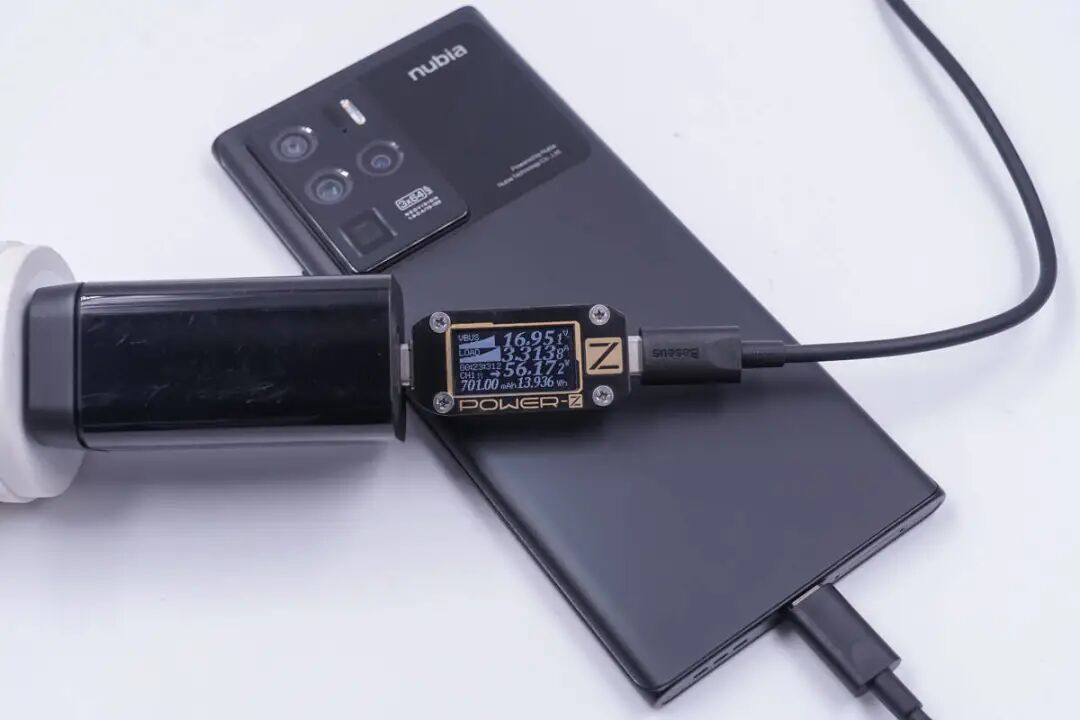

给努比亚Z30 Pro充电，功率达到了56W，进入PPS快充模式。

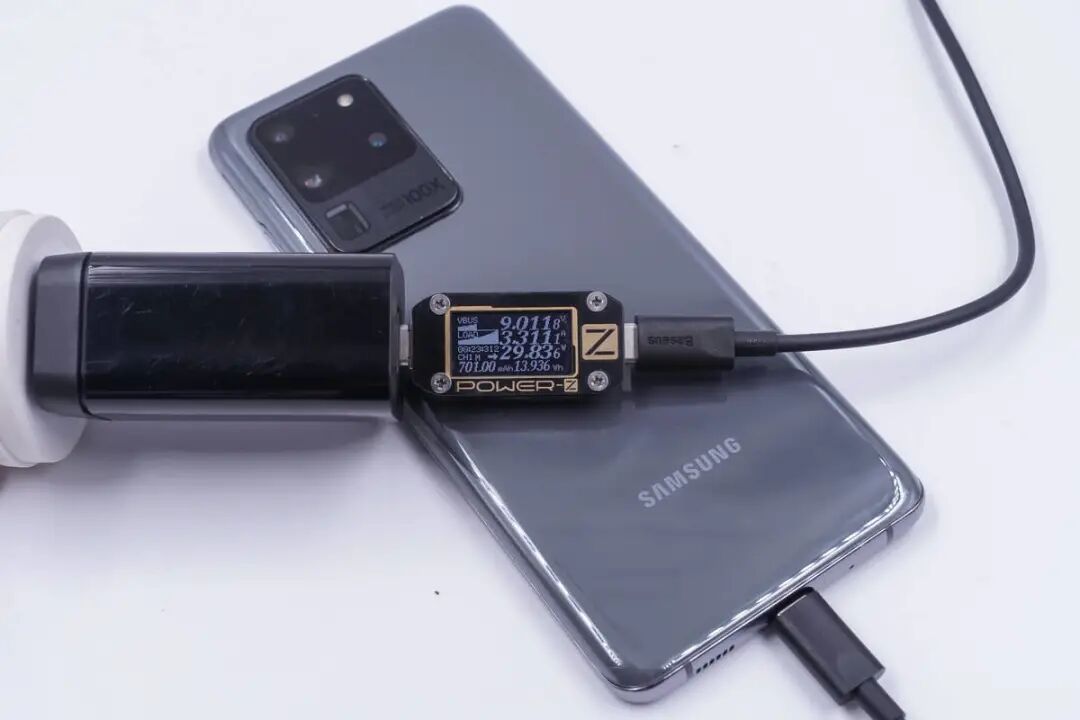

给三星S20 Ultra充电时，充电功率约为29.8W，充电性能媲美原装充电器。
给小米11 Pro充电，功率约为28.3W。

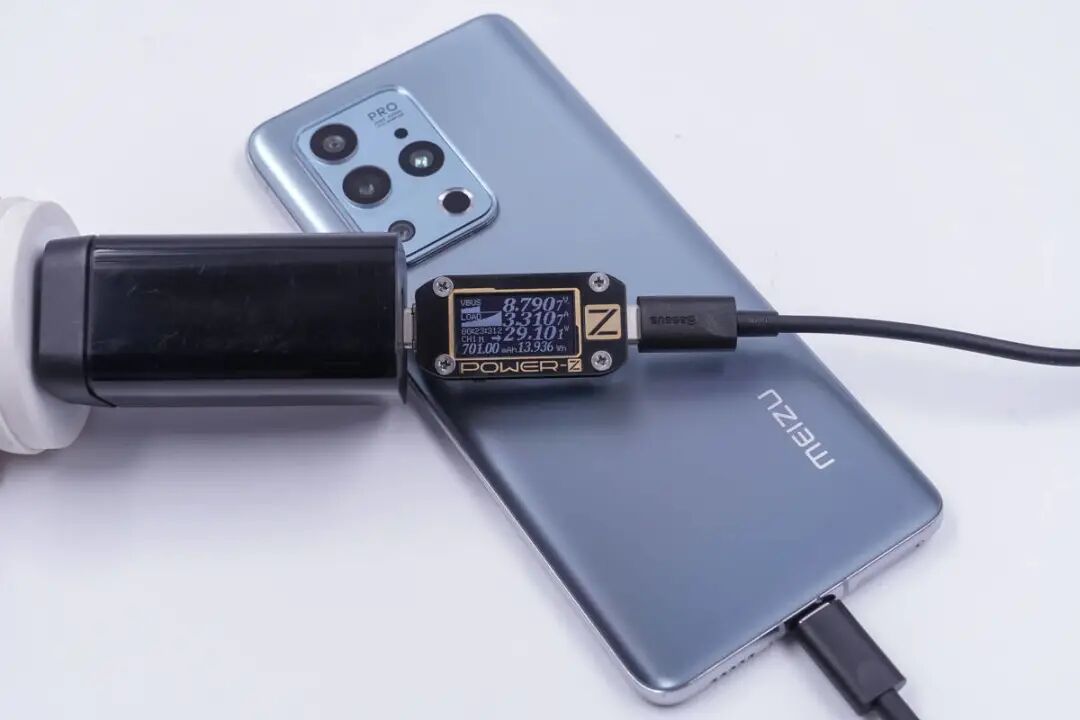

给魅族18 Pro充电，功率约为29.1W。

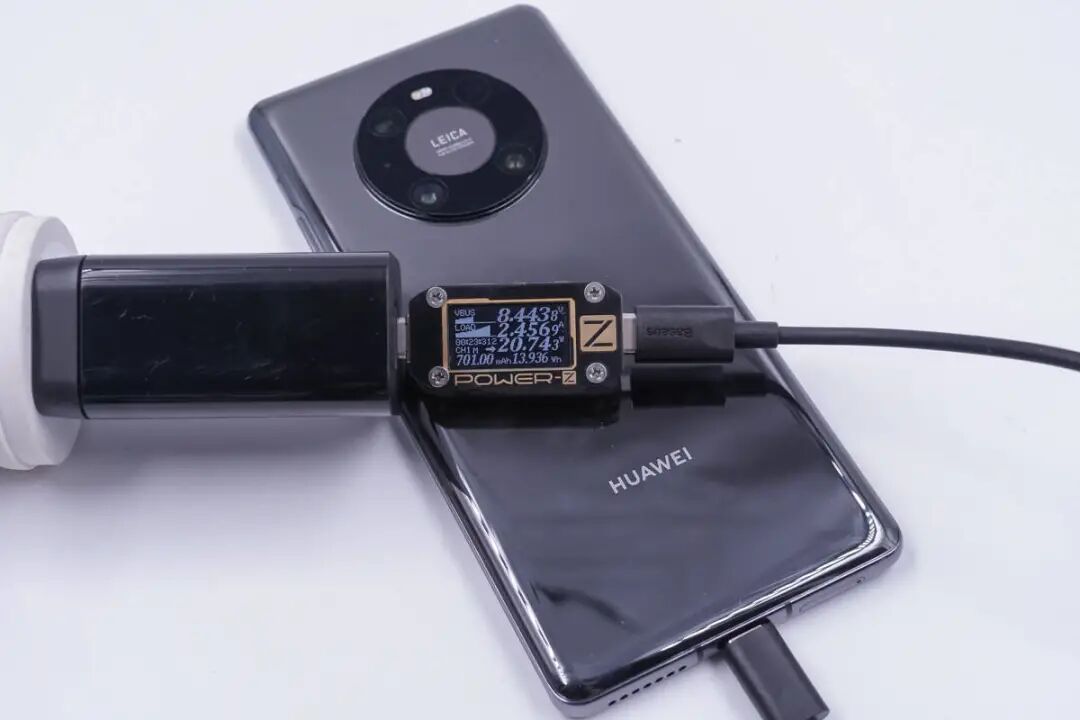

给华为Mate40 Pro充电，功率约为20.7W。

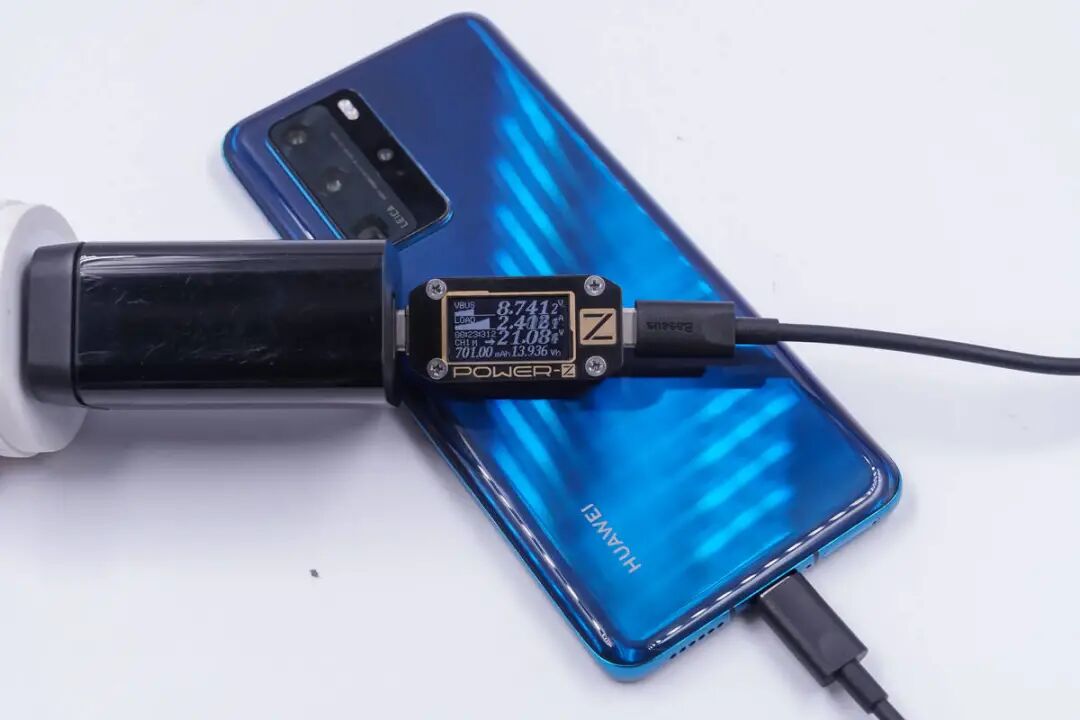

华为P40 Pro，充电功率约为21W。

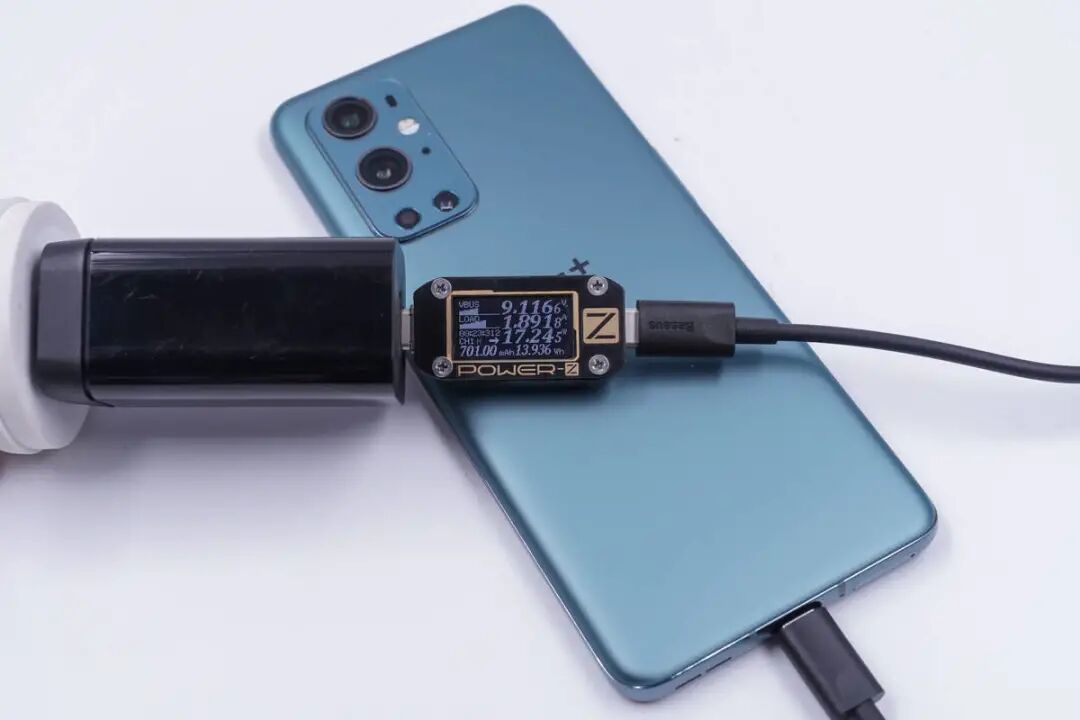

给一加9 Pro充电，功率约为17.2W。

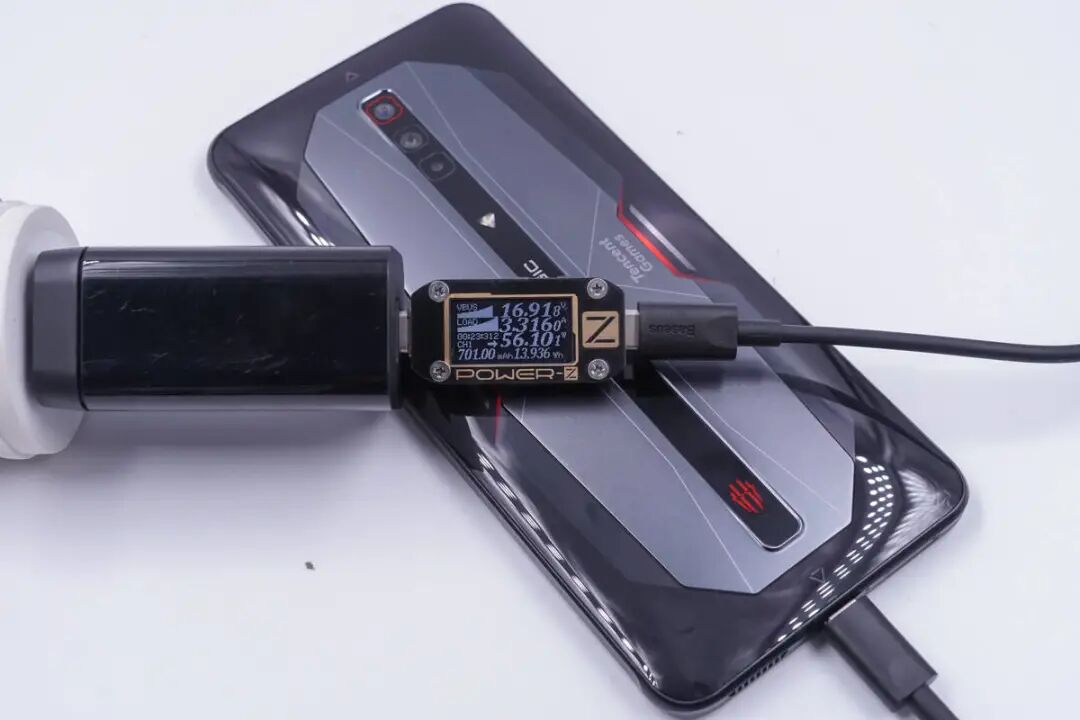

给红魔 6 Pro充电，功率约为56.1W。

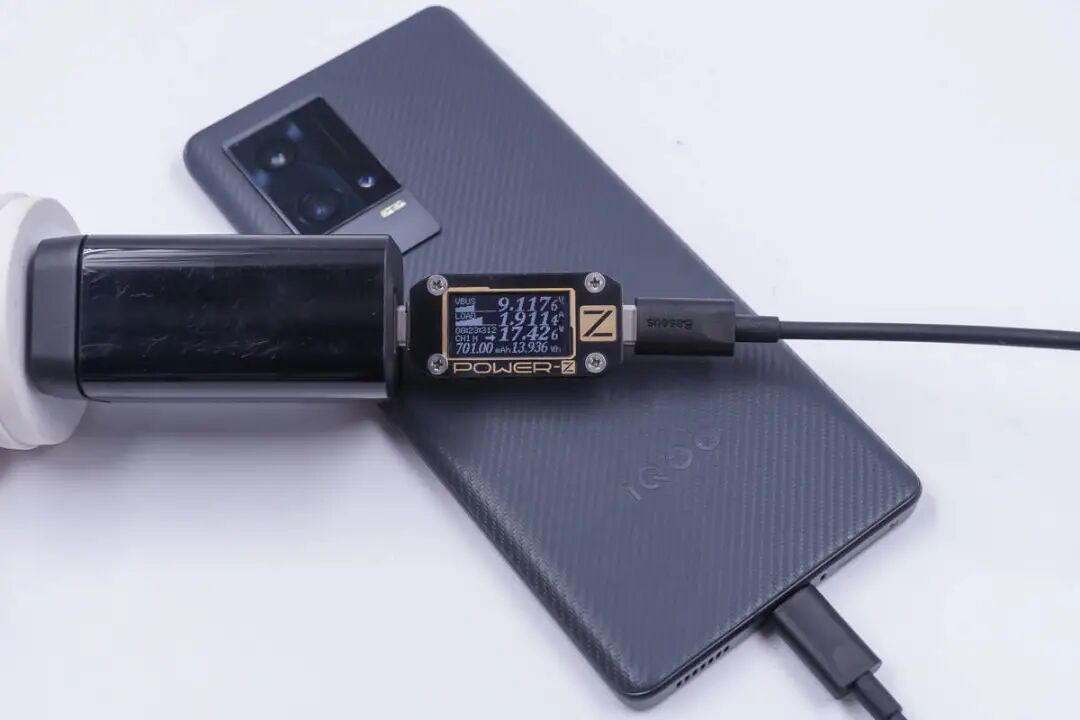

iQOO 8 Pro充电，功率约为17.4W。

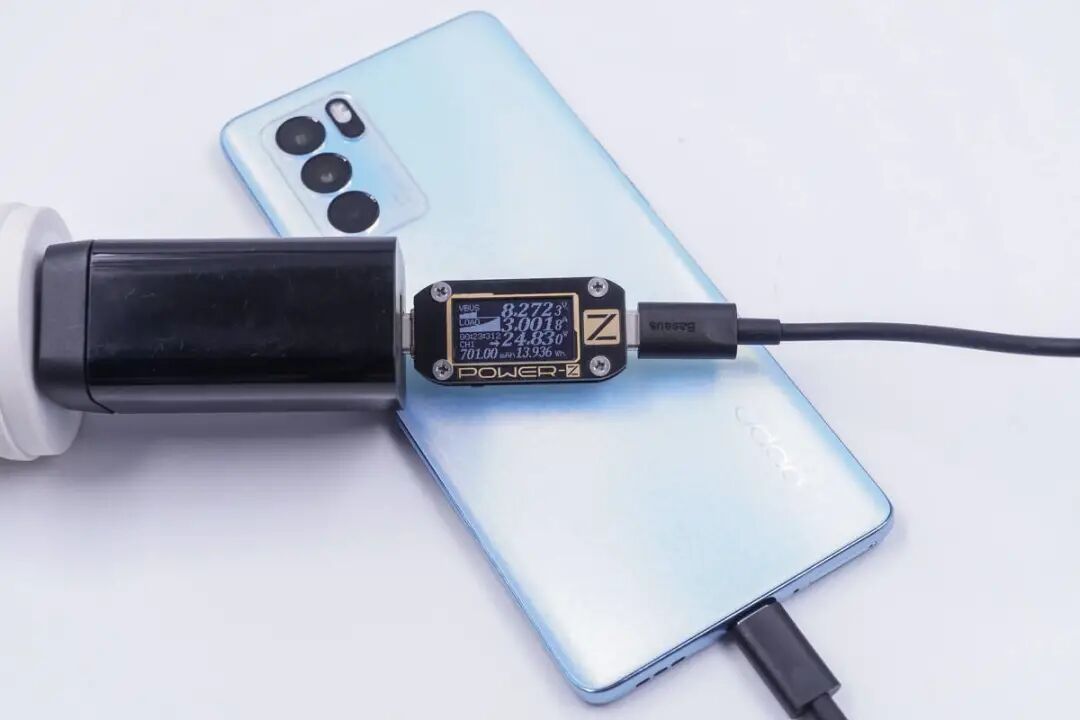

给OPPO Reno6 Pro充电，功率约为24.8W。

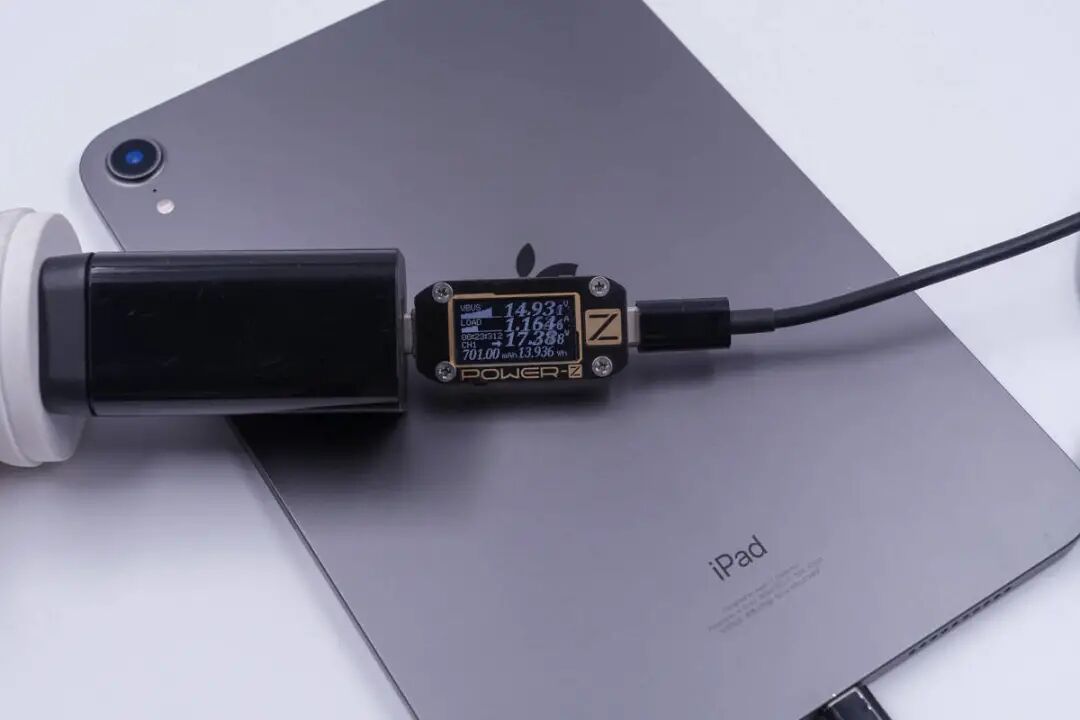

给iPad mini6充电，功率约为17.4W。

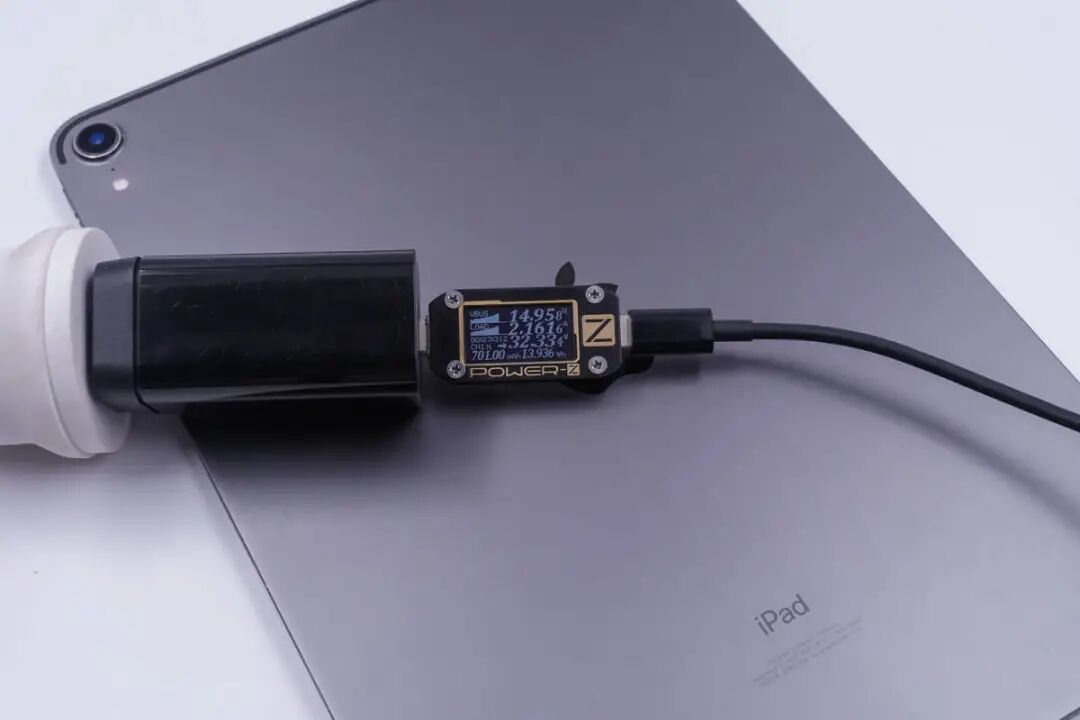

给iPad Pro充电，功率约为32.3W。

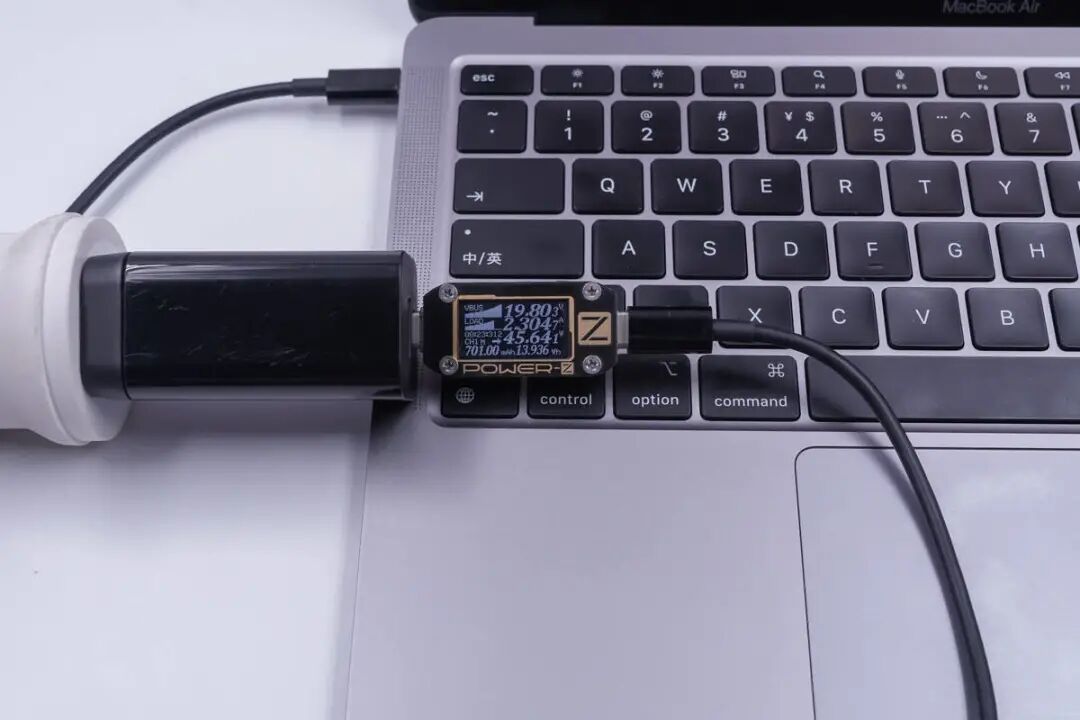

给苹果MacBook Air充电，功率约为45.6W。

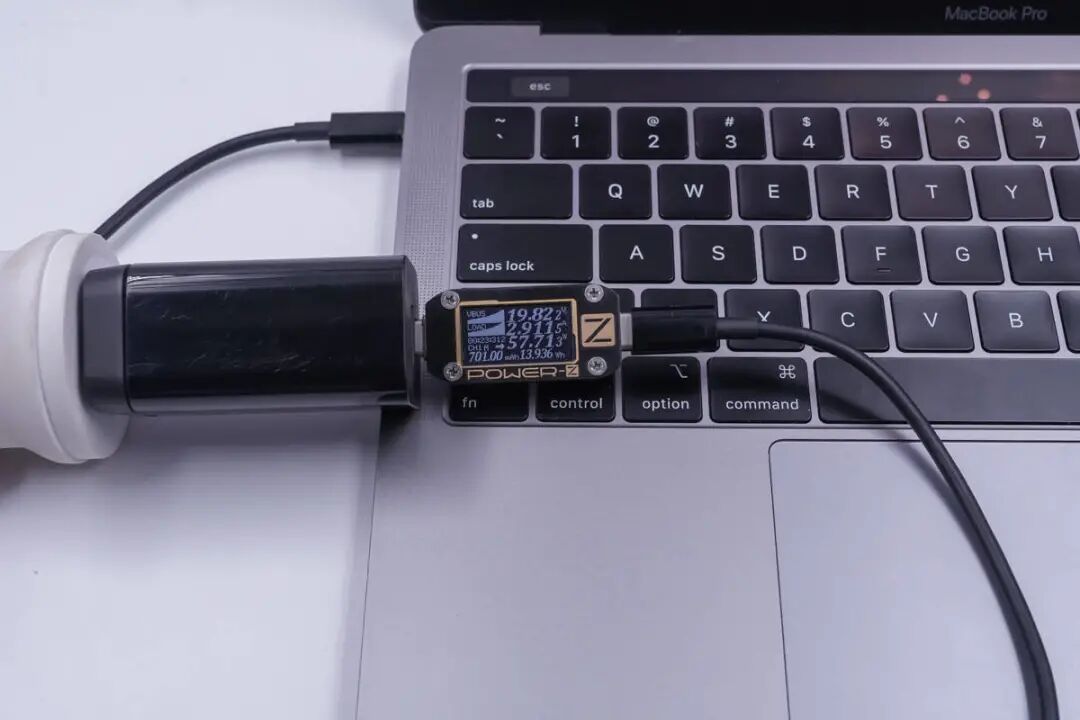

给13.3英寸MacBook Pro充电，功率约为57.7W。

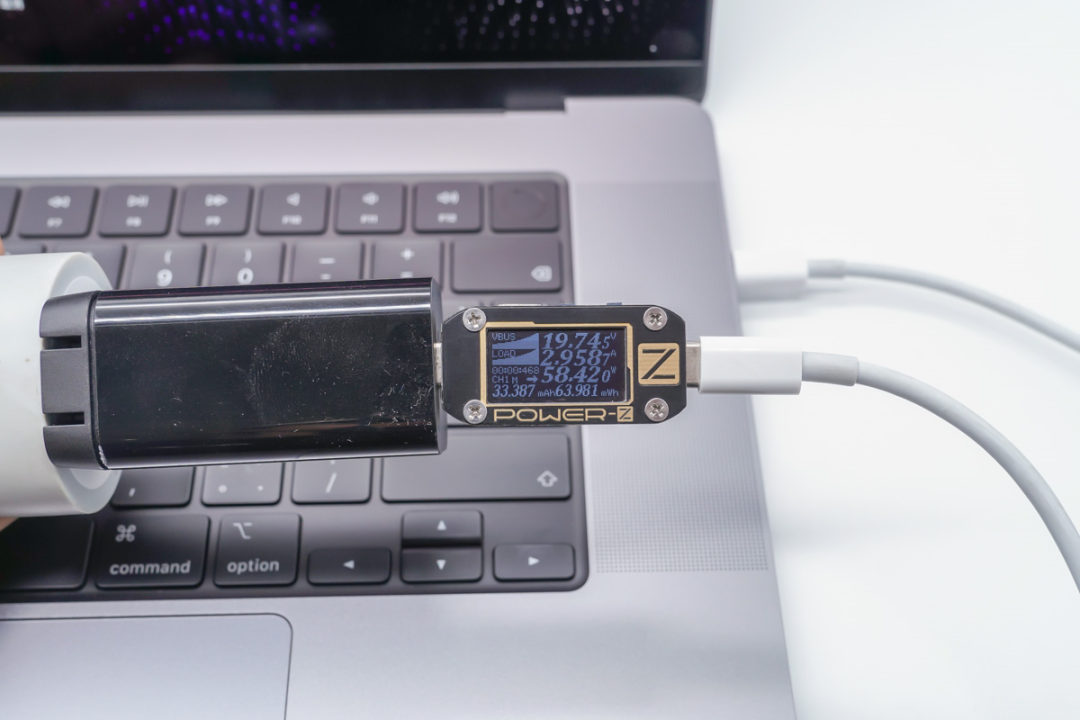

给16英寸MacBook Pro 2021充电，功率约为58.4W。

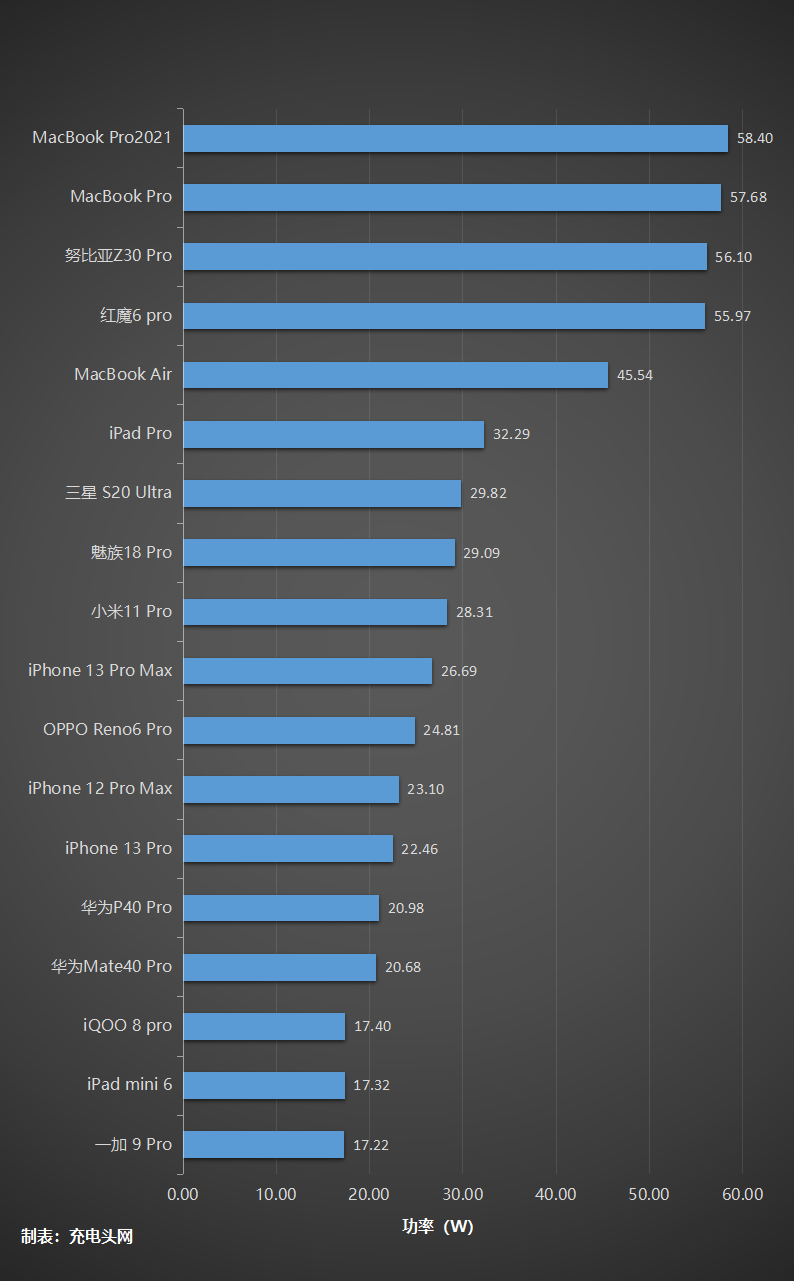

通过充电测试结果显示，搭载智融SW2325快充协议芯片的65W氮化镓快充方案对主流的手机、笔电、平板均能实现快充速充电。
充电头网总结
智融最新推出的这套65W 1A1C双口快充方案采用了全新的设计，其中USB-C接口输出省略了DC-DC转换电路，直接有SW2325控制，相较于传统的二次降压方案来说，电源的整体效率更高；USB-A口输出则选用SW7203+SW2303的升降压方案，三颗芯片无需借助外置的MCU即可实现协同工作，精简了外围电路设计。
得益于SW2325的强大性能，这套65W 1A1C快充方案不仅能够实现全协议兼容，而且可支持多次烧录，只需简单的步骤就能完成PDO的重新定义，对于目前快充市场复杂多变的环境，产品适应能力更强。
