英集芯科技推出27W移动电源单芯片解决方案，为iPhone用户快充升级

前言

2021年的苹果秋季新品发布会上，iPhone13如期而至，果粉们一年一度的狂欢又开始了。由于今年的首发售价相较于去年的iPhone12系列更为便宜，相信会有不少人选择入手iPhone13系列手机。回顾往年苹果手机的原装适配器，从一开始的5W充电，到18W、20W，对比安卓阵营的66W快充甚至120W快充，苹果的快充适配器升级换代速率慢。而今年的iPhone13系列，在充电功能又会有什么改进呢？

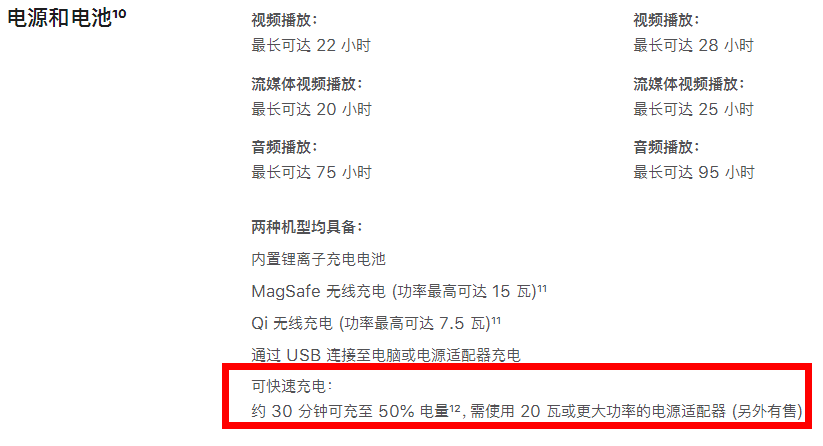

在苹果官网上查看iPhone13 Pro Max的技术规格参数时，在电源电池这一分栏下，可看到如下字样：“可快速充电：约30分钟可充至50%，需使用20瓦或更大功率的电源适配器”。

iPhone13系列发布后，各大网站都评测到iPhone13 Pro Max充电有惊喜，快速充电功率可达27W。针对iPhone13 Pro Max可支持27W快速充电的特性，IP5356可定制27W PDO的功率输出，让单串锂电池移动电源方案功率做到极限，完美支持iPhone13系列手机快充充电，同时可向下兼容其他iPhone系列手机。

英集芯发布27W移动电源SoC

为应对苹果27W的充电功率，近日业内知名芯片品牌英集芯推出了一款全新的移动电源SoC芯片IP5356，一颗芯片加上一块电池就能开发出让iPhone 13系列满功率快充的移动电源产品，极大简化了外围设计，降低BOM成本。

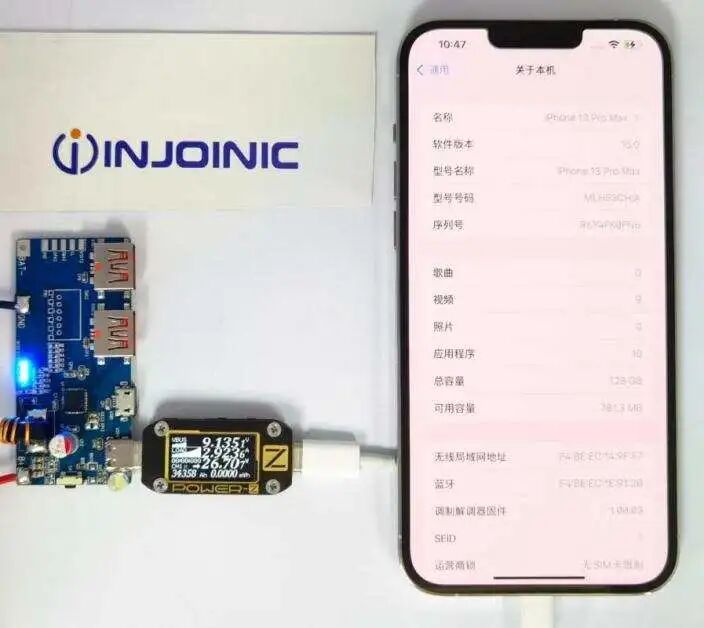

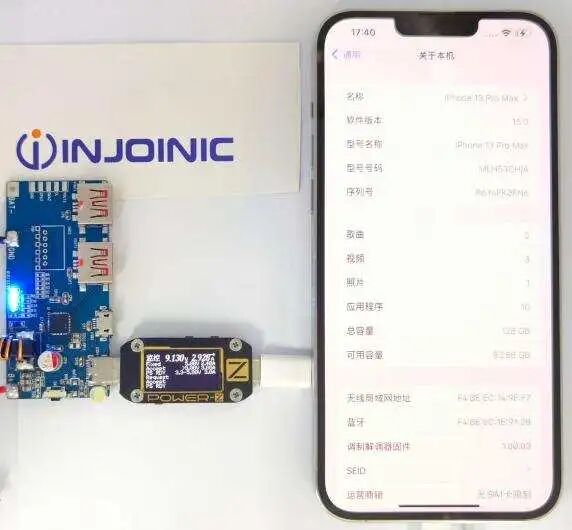

通过实测可见，英集芯IP5356给iPhone13 Pro Max充电，其最高功率为27W，进入全速充电状态。

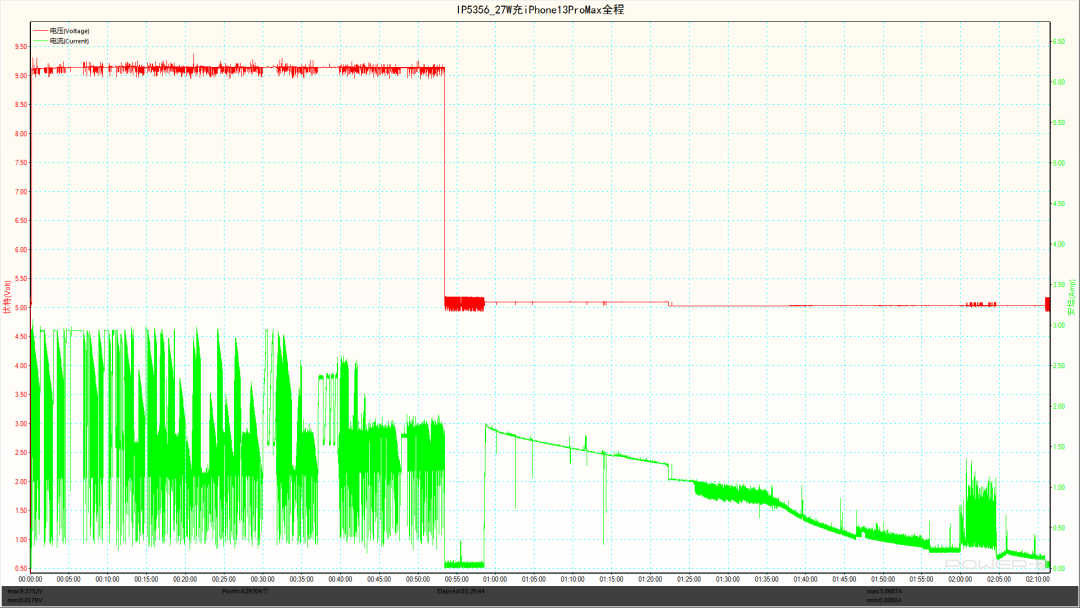

英集芯IP5356给iPhone 13 Pro Max充电全程曲线，在前面50分钟内，手机均处于9V PD快充模式。

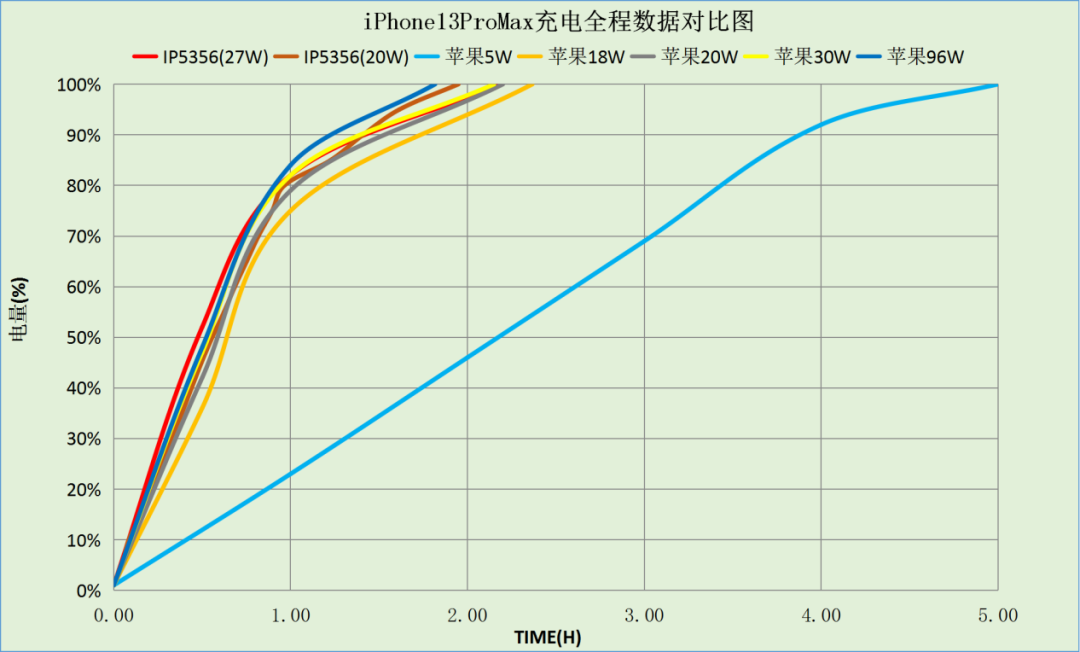

通过与苹果原装适配器的充电速率对比图可以看出，英集芯IP5356跟原装30W苹果原装适配器对比，曲线几乎重合，完美支持iPhone 13 ProMax 27W快速充电。

英集芯IP5356芯片技术优势

英集芯IP5356发布后以下几点深受客户的好评，相信这次IP5356无缝升级到27W又给客户带来想不到的惊喜。

1、高集成度

英集芯IP5356的高集成度与丰富功能，使得它仅需要一个电感即可实现降压与升压功能，在应用时仅需要极少外围器件，有效减少整体方案的尺寸，降低BOM成本。 芯片内置14bit ADC和电量计，支持1 / 2/ 3 / 4颗LED电量显示，支持88、188等各种数码管电量显示，智能识别LED电量显示灯数目。

此外，英集芯IP5356能够自动检测手机插入和拔出，快充状态指示，支持电池温度检测，智能识别负载，轻负载自动进待机，内置照明灯驱动，支持I2C接口。输入具有过压、欠压保护，输出具有过流、过压、短路保护，支持电池过充、过放、过流保护，支持IC过温保护，充放电电池温度NTC保护，ESD 4KV，输入（含CC引脚）耐压20V。

英集芯IP5356内置开关功率MOS、路径MOS，单电感实现充电、放电功能，封装规格：6mm × 6mm 0.5pitch QFN40，拥有极简BOM。

2、充放电规格

英集芯IP5356任意一个口都支持快充，集成QC2.0/QC3.0输出快充协议，集成FCP输入/输出快充协议，集成AFC输入/输出快充协议，集成SFCP输入/输出快充协议，集成高低压SCP输出快充协议，集成MTK PE+ 1.1&2.0输出快充协议，集成USB-C DRP协议，支持输入输出快充，兼容BC1.2、苹果、三星手机快充，集成lightning输入解码。

英集芯IP5356支持PD2.0双向输入/输出协议，支持PD3.0输入/输出，PPS输出协议，支持5V、9V、12V电压档位输入，支持5V，9V，12V电压档位输出，PPS支持5~11V，20mV/step输出电压档位，集成硬件的双向标记编解码（BMC）协议，集成物理层协议（PHY） ，集成硬件CRC，支持Hard Reset。

英集芯IP5356支持18W充电，电池端充电电流最高可达5.0A，支持自适应充电电流调节，支持4.20V、4.3V、4.35V、4.40V电池。输出电流方面，5V3.1A、9V2.70A、12V1.67A  ，同步开关放电5V 2A效率达95%以上，支持线补。

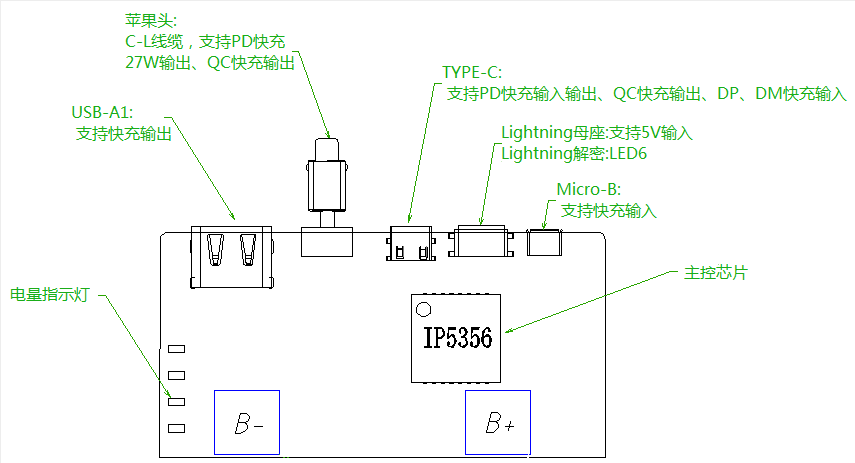

英集芯IP5356在支持一路Type-C双向PD输入输出时，还可以支持一路PD输出，可用来接C-lightning的线给苹果手机PD快充充电，完美的支持自带lightning 线PD快充输出 同时typec双向PD输入输出的方案。

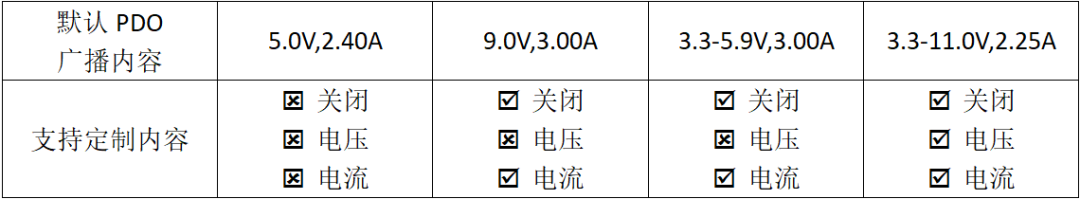

3、灵活的PDO配置

英集芯IP5356不仅仅是iPhone13Pro系列的27W快充，早在2020年苹果发布20W快充PD适配器时，英集芯IP5356也能够在第一时间完美支持iPhone12系列20W的快充功率，这都归功于该方案灵活的PDO配置。

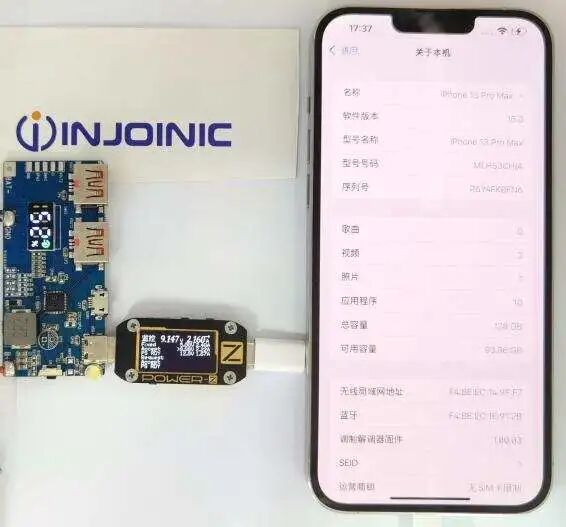

英集芯IP5356配置20W PDO给iPhone13 Pro Max充电。

英集芯IP5356配置27W PDO给iPhone13 Pro Max充电。

4、高效率与智能温度环

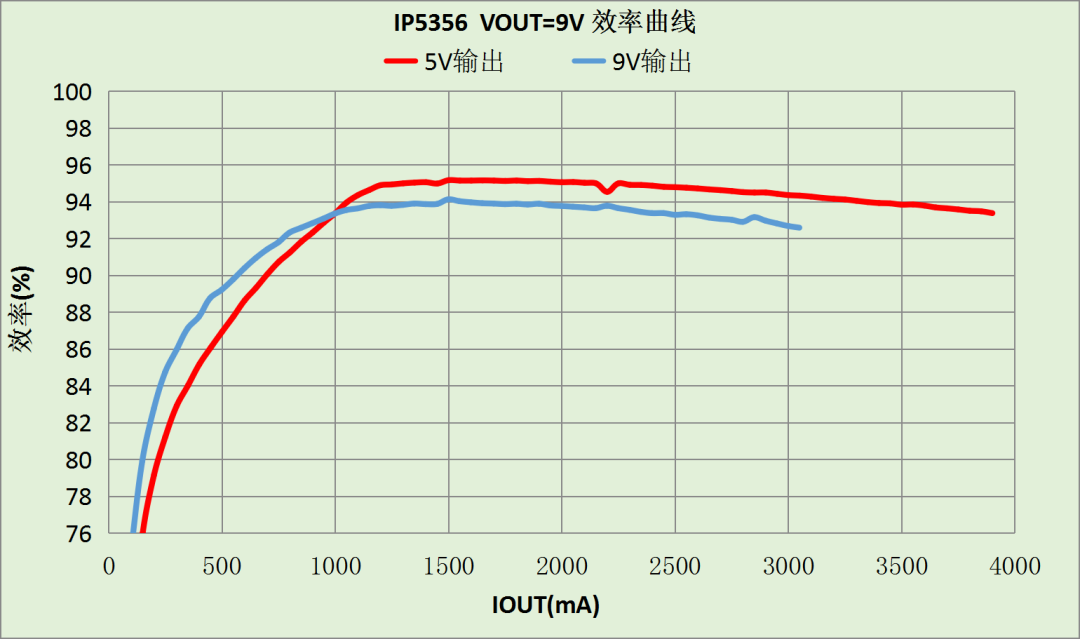

效率方面，IP5356 27W输出时效率高达93%。高效率意味着发热小，这一性能在大功率输出时显得极为重要。

安全性方面，在不使用外部NTC电路条件下，在满功率27W输出接近35分钟后，IC智能温度环监测到温度达到阈值110℃时，会主动缓慢降低输出功率，使得温度趋于稳定不再升高。

充电头网总结

目前的移动电源市场中，22.5W以下的产品基本上都能够通过一颗SoC芯片全部搞定，并且还能实现多协议快充；而在更大功率的产品中，往往需要多颗芯片配合完成。如此一来，30W移动电源的成本就直逼45W移动电源，此时而厂商往往则会更倾向大功率产品，导致市场面高性价的30W移动电源寥寥无几。

英集芯IP5356移动电源芯片的推出，缓解了目前市面上的这一尴尬局面。单颗芯片实现27W快充输出，既满足了iPhone 13 Pro Max的全速充电需求，同时又将成本控制在传统22.5W移动电源的水平，为厂商提供了一套高性价比的解决方案。

在电池管理芯片市场中，英集芯近期还推出了三款多串电动工具电池充电芯片、两款适用于无线充电宝SoC芯片、100W移动电源SoC单芯片、45W移动电源SOC芯片等众多新品。如需了解更多产品资讯，可与英集芯销售或者代理商联系。
