USB PD3.1来临，5大厂商推出数十款快充专用固态电容！
USB PD3.1快充标准相较于现有的USB PD3.0快充而言，新增了28V、36V、48V三组扩展电压档位，简称EPR；以及15V-28V、15V-36V、15V-48V三组可调电压档位，简称AVS。该标准的发布，再一次加速了快充产业链的升级迭代。
对于USB PD3.1快充充电器而言，不仅产品的体会随着功率的增加而变得更大，而且内部很多元器件都会因输出电压变大发生本质的变化，其中输出滤波固态电容就是被动元器件的中的典型代表。
输出滤波固态电容选型
固态电容一般用在充电器次级侧，对同步整流后的电路进行滤波处理，使输出的电压更加平稳，因此也叫输出滤波固态电容。充电器的可靠性、输出质量以及使用寿命都与输出滤波固态电容的品质息息相关。
目前苹果已经基于USB PD3.1快充标准推出了全球首款140W氮化镓快充充电器，其最大输出规格为28V 5A，可以为最新的MacBook Pro 16寸实现140W快充。

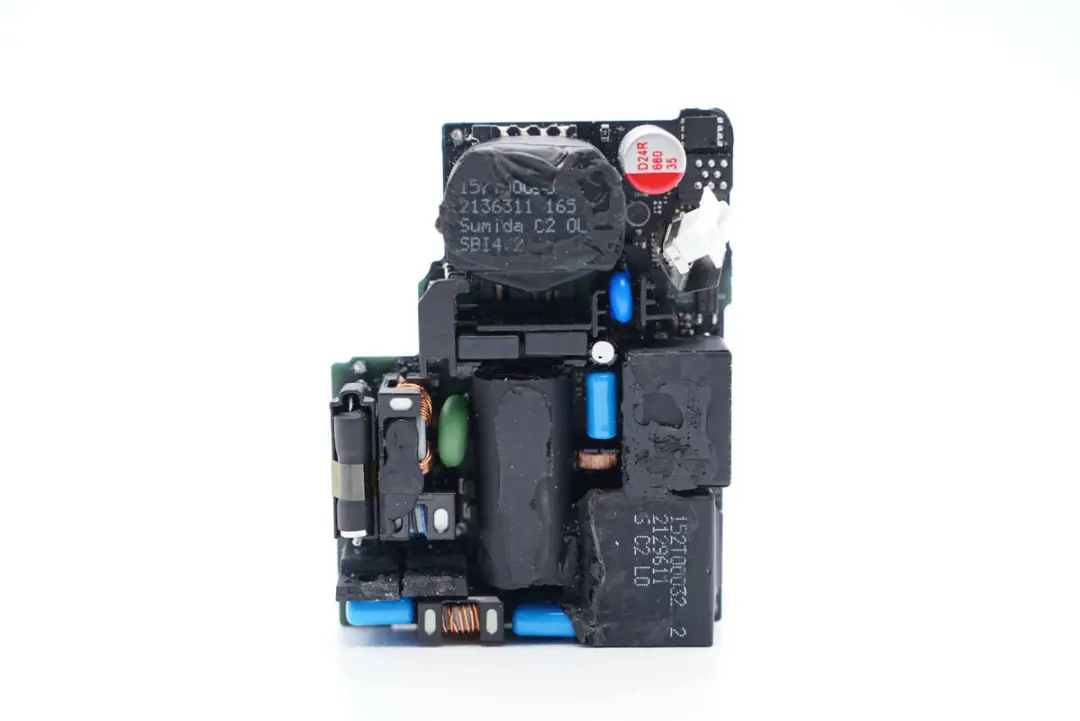

通过充电头网的拆解发现，这款充电器内部不仅采用了全新的电源架构，而且还应用了一颗耐压35V、容量680μF的固态电容滤波，相较于常规100W PD充电器常用的25V固态电容，其耐压值提升了10V。

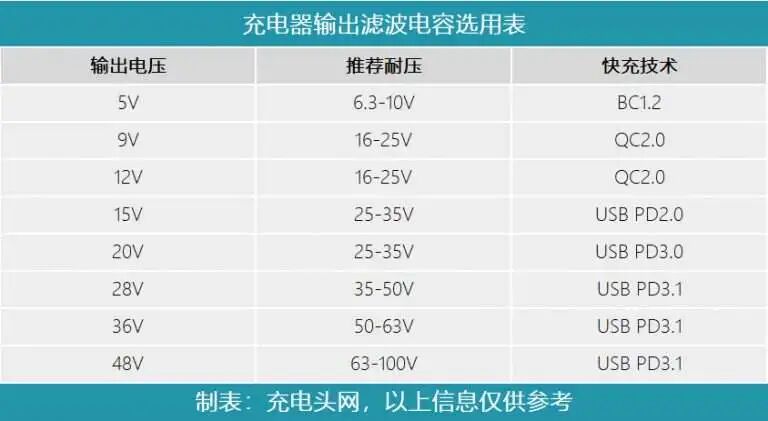

充电头网这里整理了一份关于充电器固态输出滤波电容的选型表。可见在BC1.2协议下的5V充电器中，其固态输出滤波电容最低耐压值仅需6.3V；随着快充技术的演变，充电器的输出功率已经从20年前的5W，变成了如今USB PD3.1快充下的240W，固态输出滤波电容的耐压值也翻了10倍。
在USB PD3.1快充标准下，28V输出的充电器，其固态输出滤波电容的耐压值至少在35V以上；对于36V输出的充电器，固态输出滤波电容的耐压值不能低于50V；支持48V输出的充电器，固态输出滤波电容的耐压值应在63V-100V之间。
当然，USB PD3.1快充标准的发布，对于固态输出滤波电容耐压值的要求只是其中一个方面，如今氮化镓高密度快充盛行，电容的体积也变得十分重要，如何在满足耐压和容量的要求下，做到小型化也成为了各大电容厂商亟待解决的问题。
5大厂商推出数十款PD3.1快充电容
根据充电头网从供应链了解的信息显示，目前已有多家电容厂商提前布局了USB PD3.1快充市场，针对目前热门的140W快充的28V输出电压推出了多款固态电容产品，助力USB PD3.1快充产业链也升级。
目前军康、永铭、黄宝石、科尼盛、万京源这5大业内知名的固态电容制造商，其均针对USB PD3.1快充的应用提前推出了对应电容解决方案。
东莞市军康电子科技有限公司
东莞市军康电子科技有限公司2005年在深圳成立，经过多年的沉淀和发展，在2016年扩产搬迁新工厂至东莞市寮步镇，临松山湖高新区，交通便利。
公司自成立至今，一直秉承台湾工厂的专业经验，秉持"质量第一，顾客满意，永续经营"之理念，紧跟市场需求，致力于中高端铝质电解电容的研发、生产和销售。
军康电容为客户订制全系列长寿命、低阻抗、耐低温、耐高温铝电解电容产品用于电源适配器类、音响功放类、医疗设备、照明类、车载逆变类及家用电器类等产品上，并针对氮化镓快充类和特殊适配器类研发订制系列的特殊超小型和功长型的电解电容器产品，其中包合低、中、高压，低漏电长寿命、低阻抗及小型化的液态、固态产品。
响应市场发展，迎合140W以上28V输出氮化镓快充需求，军康电子一如既往的为快充行业提供小尺寸、低阻抗、高容量的液态高压铝电解电容和全系列、全电压的导电性高分子固态铝电解电容器。

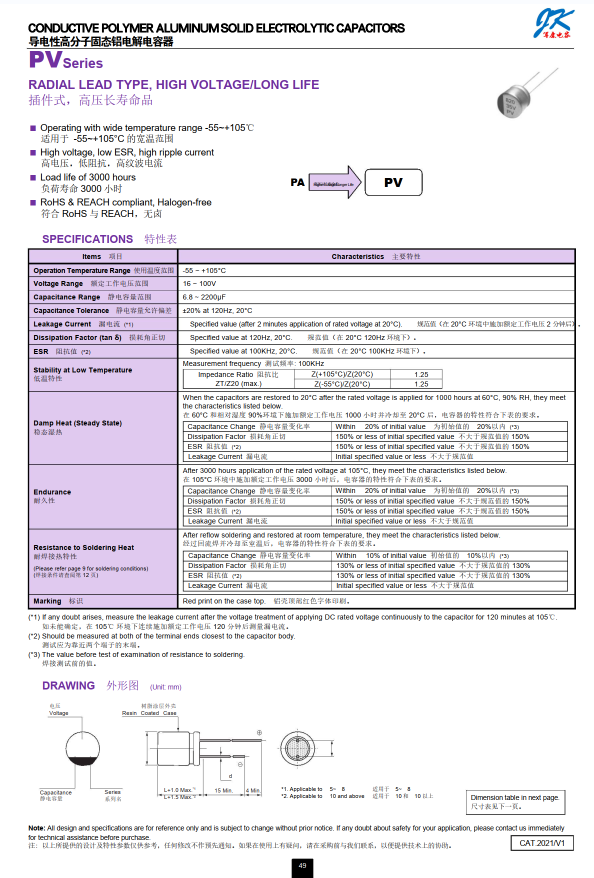

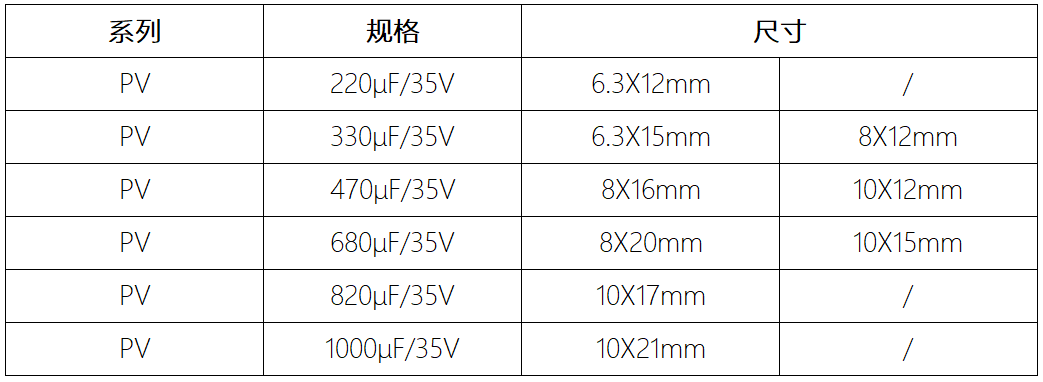

在输出上，军康配备有PV105℃系列6.3-50V固态电容，直径有6.3mm、8mm、10mm，容量从220-1000μF，ESR值在7mΩ以下。具体需求可参考规格书，或有特殊规格可直接联系公司业务人员，本公司会专门为客户定制服务。
军康拥有强大的研发团队，日本的技术，利用固体含量23%以上的高分子双液生产工艺，可显著的提升耐高纹波电流、耐高低温冲击、耐频繁充放电、超低阻抗等特性。
相关阅读：
上海永铭电子股份有限公司
上海永铭电子股份有限公司始创于2001年，是专业从事电容器研发、生产、销售于一体的高新技术企业。永铭电子针对USB PD快充推出一系列电容，具有长寿命，抗雷击，低漏电，低阻抗，高纹波电流等多种优势，在充电器中应用广泛。

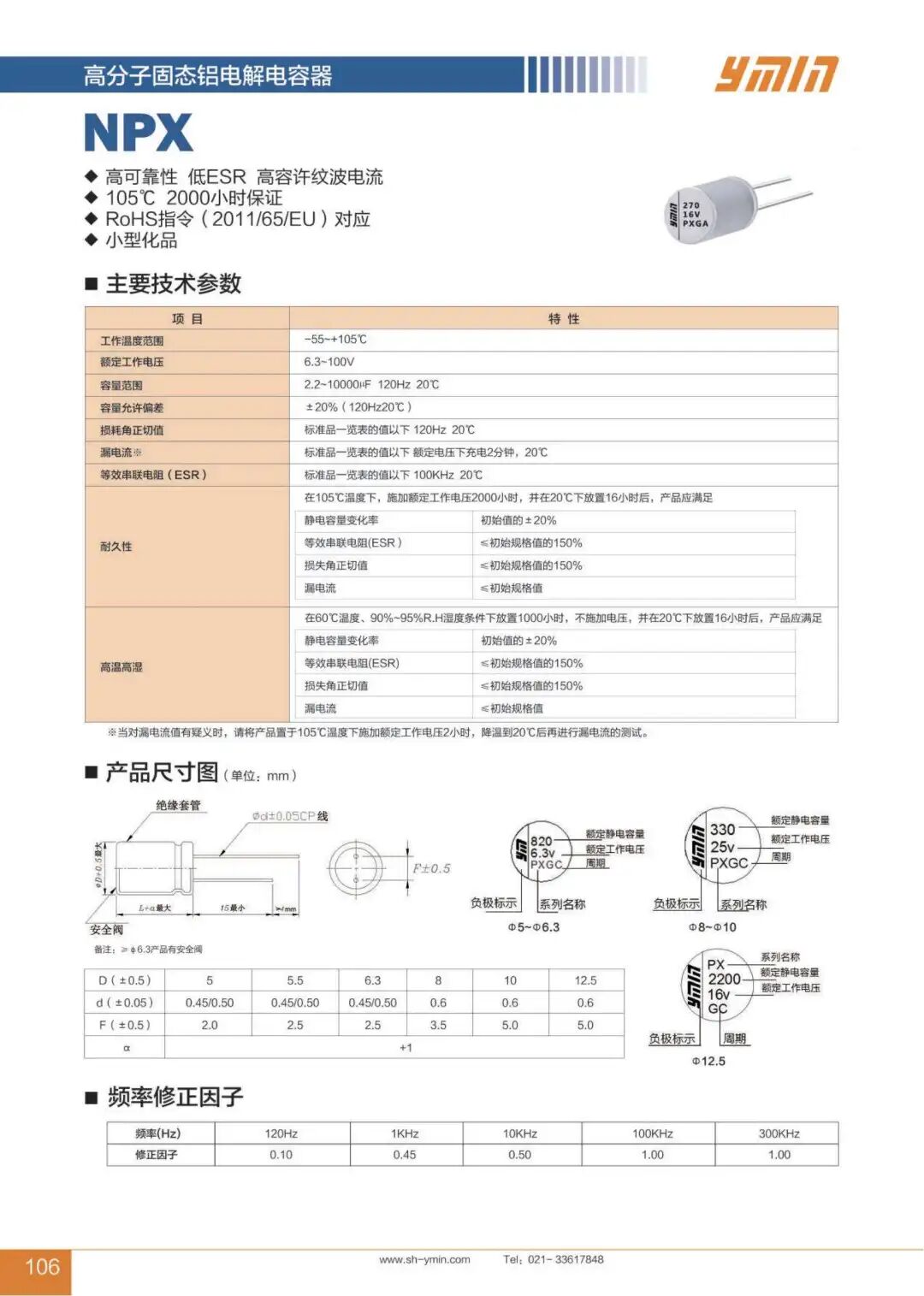

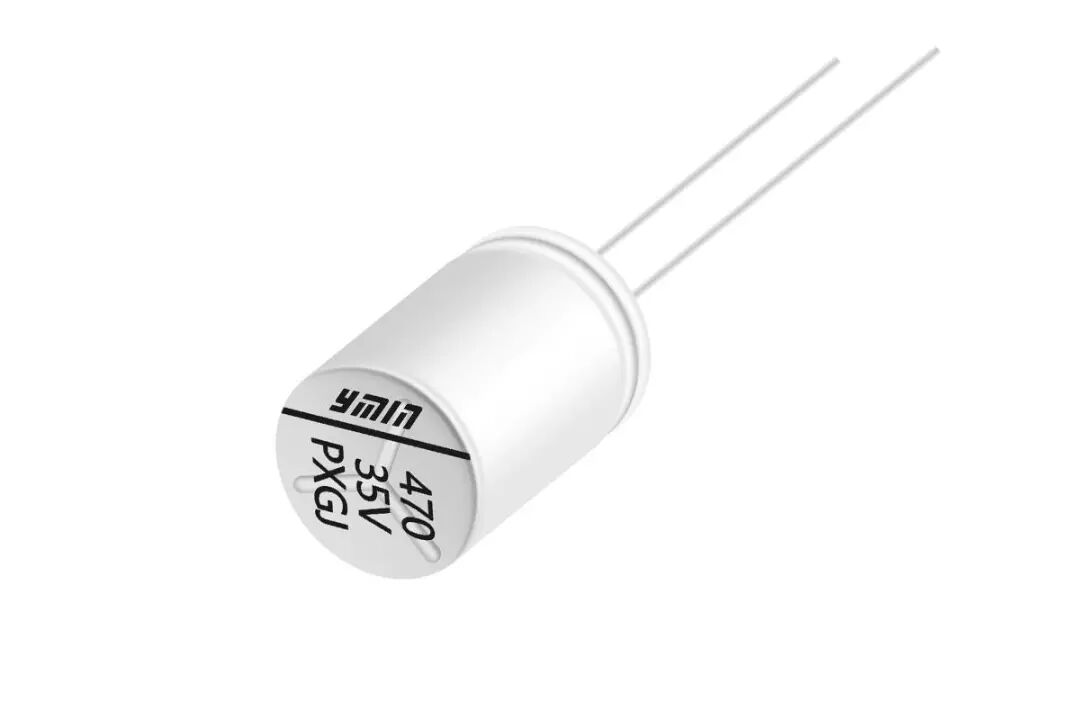

针对USB PD3.1快充电源的应用，永铭NPX系列有各种电压配合整机实现更大功率的输出，输出电压为28V时，永铭NPX 35V应对；输出电压为36V时，永铭NPX 50V应对；输出电压为48V时，永铭NPX 63V应对；各种电压都有小型化、大容量的特点。
据了解，永铭NPX系列则属于高分子固态铝电解电容器，工作温度范围在-55℃~105℃，2000小时寿命；具有高可靠性，低ESR、小型化、高容许纹波电流等产品性能优势，其中NPX系列25V耐压的产品已经在USB PD快充市场中有着广泛的应用，市场认可度极高。
永铭固态事业部自2017年开始推出引线型、贴片型产品，固态事业团队拥有多品类产品，充分满足PD快充、汽车电子、照明市场各个行业。固态事业部满足行业标杆客户对产品的需求，致力于固态电容的应用推广。
相关阅读：
广东黄宝石电子科技有限公司
黄宝石固态电容是有着台系的技术体系支撑，研发主管有着台系工厂研发10年的工作技术经验。其自主研发新的非碳化制程和新的正负压含浸方式，可生产固态插件和固态贴片及最新的固液混合型产品。公司采用业界先进的全自动化设备生产，满足产品性能稳定性和产能，同时选用日本JCC、KDK、NKK、台湾骏瀚、毅丰等高品质进口原材料厂商，保证材料高性能品质。
黄宝石自主研发了超长寿命105C/20000产品，及插件型固态可过高温回流焊型产品，工作电压可达160V；同时可制作直径5~10mm，高度5~20mm产品，并支持定制非标品。
针对USB PD3.1快充的应用，黄宝石推出了耐压35V的柜台电容系列，包含了100μF 35V（6.3*8）、330μF 35V （8*12）、470μF 35V （10*13）等多个规格，为140W PD3.1快充电源色设计提供多样的固态电容选择。
东莞市科尼盛电子有限公司
为了积极应对PD快充变革对于固态电容器选型的变化，东莞市科尼盛电子有限公司自2013年开始，将快充用固态电容作为重点开发，至今科尼盛在快充领域已有深厚积累。
科尼盛固态电容器肇庆生产基地专注于导电高分子型固态铝电容器研发、生产，月产能在1500万只--2000万只以上， 拥有固态电容全系列生产线，涵盖插件型和表面贴装型两大类，产品尺寸范围涵盖φ3.5×5mm~φ12.5×30mm，种类齐全，可满足不同应用场景的需求。

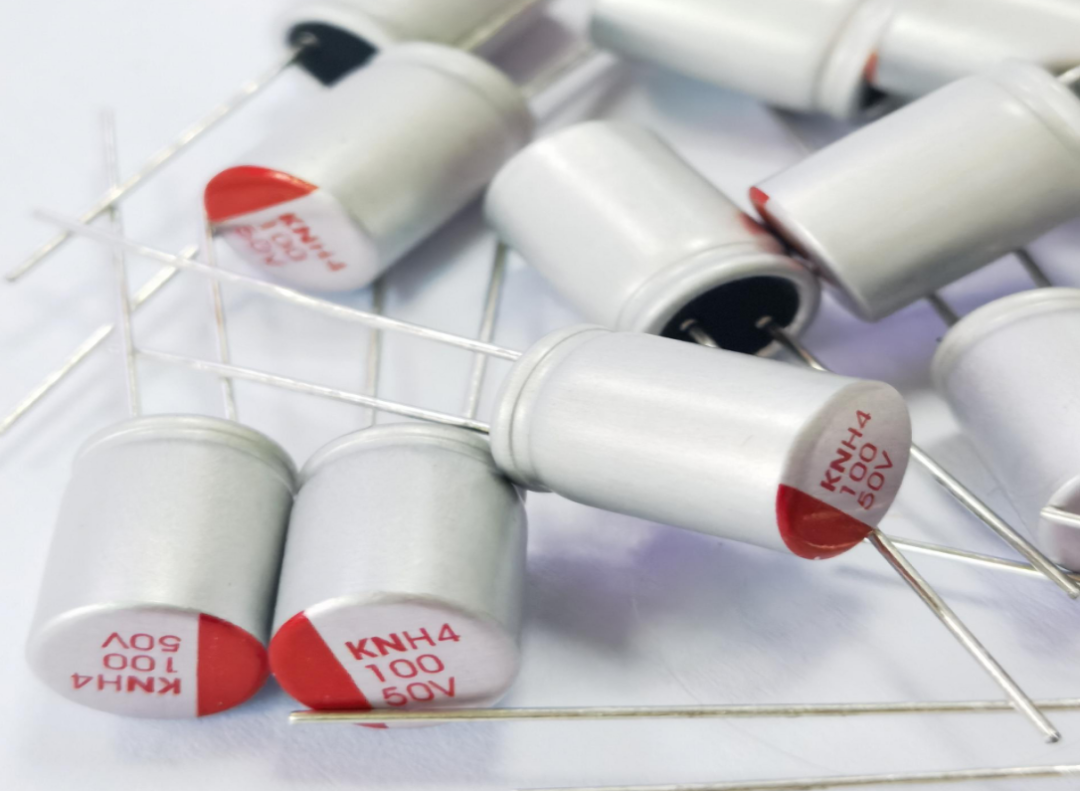

科尼盛KN系列固态铝电解电容具备超小型、耐高温、长寿命、低阻抗及高信赖度等优越特性，主要应用于PD电源、适配器、工控主板、PC主板、户外LED显示屏等。随着我们使用的充电器功率越来越大，常规的电解电容不能满足滤波要求了，厂商就开始引入固态电容到充电器中为输出滤波，输出纯净的电流。
以下针对USB PD3.1快充标准科尼盛固态电容器选型规格表，仅供参考，具体选型可以咨询科尼盛官方。

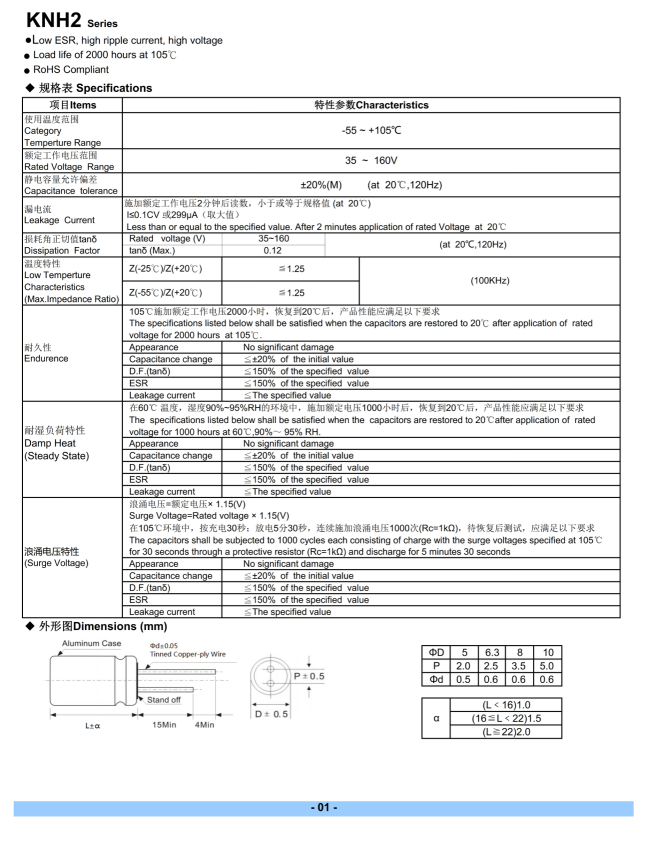

科尼盛KNH2标准品系列，工作温度：-55℃~105℃，寿命：2000小时 105℃，具有高频低阻抗、耐纹波、耐高压等特性。
科尼盛KNH4耐高温系列，工作温度：-55℃~125℃；寿命：2000小时@125℃，具有高频低阻抗、耐纹波、耐高压特性。

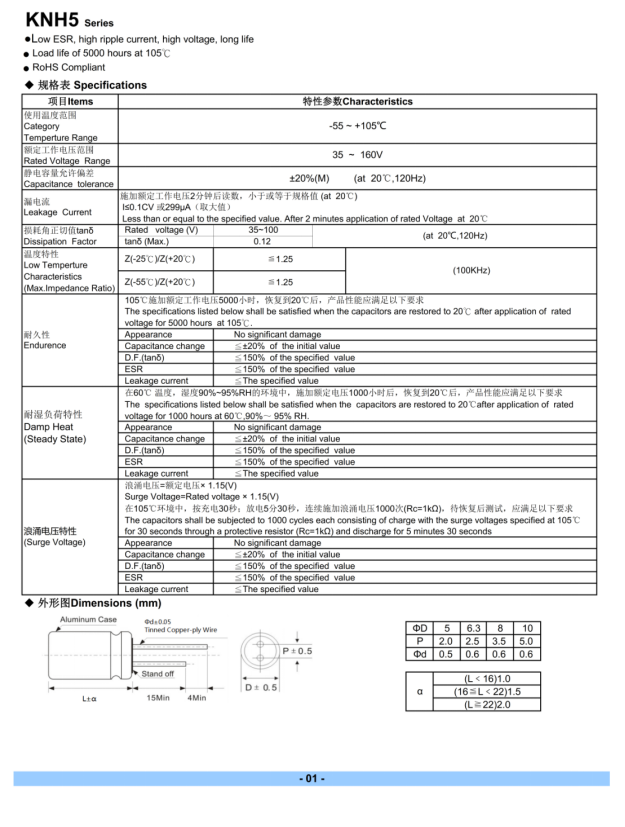

科尼盛KNH5耐高温系列，工作温度：-55℃~105℃，寿命：5000小时@105℃；具有高频低阻抗、耐纹波、耐高压特性。

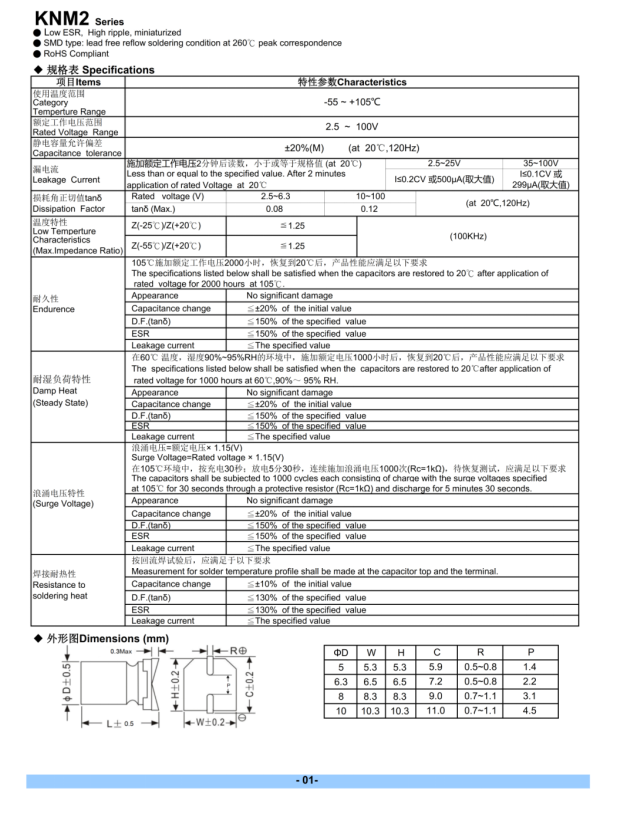

科尼盛M2标准系列，工作温度：-55℃~105℃；寿命：2000小时@105℃，具有高频低阻抗、耐纹波特性。
相关阅读：
1、KNSCHA科尼盛推出PD快充全套电容，一站式满足客户需求
益阳市万京源电子有限公司
万京源电子成立于2005年，国家高新技术企业，2015年以来专注于PD专用的液态电容、固态电容研发、生产和销售。公司针对PD20W到PD140W，PD200W推出了完整的专用电解电容和固态电容系列，产品具备高耐压抗雷击，小体积，低ESR，耐高温长寿命等优势。解决PD产品开发中的电容选型的困扰。
随着2021年5月份USB-IF发布了USB3.1协议，PD充电功率从100W提升到了最高240W，同时苹果已经基于USB PD3.1快充标准推出了全球首款140W氮化镓快充充电器。万京源35V固态系列产品需求突然增量，50V固态开始小批量走向市场。

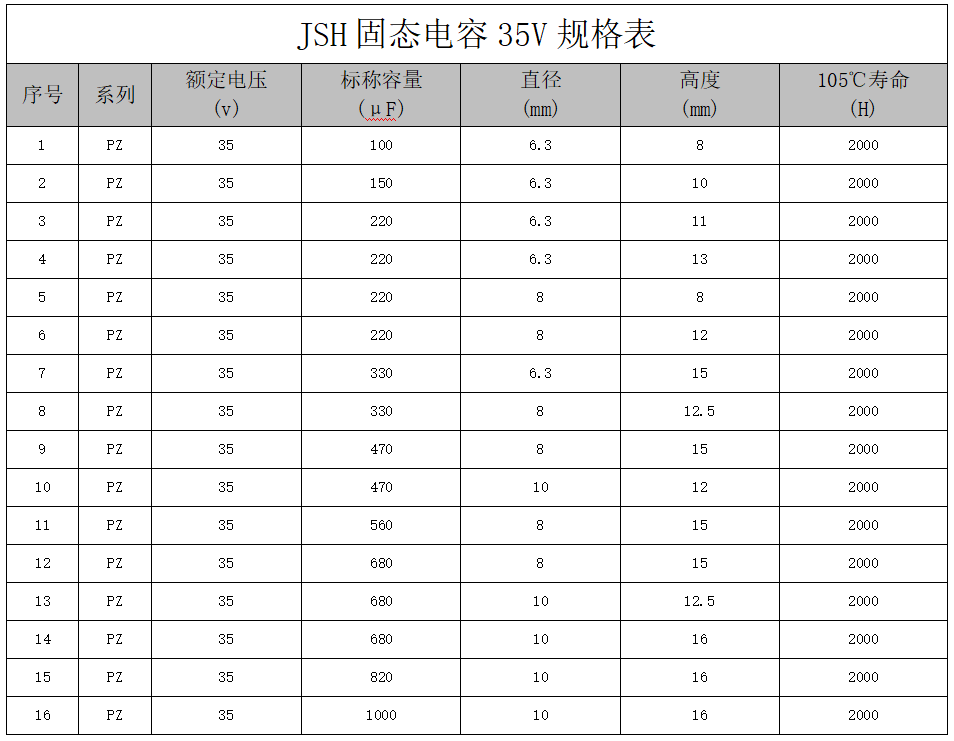

根据产品选型表可见，目前万京源针对PD 3.1快充28V输出的电源应用，一共推出了16款固态电容，产品耐压为35V，单颗容量从100μF-1000μF不等；其中部分相同容量的固态电容还拥有多种不同的尺寸规格，方便客户选型。
相关阅读：
充电头网总结
USB PD3.1快充标准发布，带来了高达240W的充电功率以及最高48V的充电电压，不仅覆盖了手机、笔记本电脑等消费类电子产品，而且还适用于电动工具、电动两轮自行车、安防设备等领域，应用领域得到大幅拓展。
充电头网本次主要整理了汇总了军康、永铭、黄宝石、科尼盛、万京源五家厂商推出了的数十款款35V耐压的固态电容产品，为USB PD3.1快充电源的开发提供了对应的解决方案，保证大功率功率输出时的电源品质。
