鸿光盛业推出150W氮化镓LED照明电源适配器方案
随着氮化镓技术的发展，氮化镓不仅在快充上得到广泛应用，在LED照明上也展露头角。氮化镓开关管的LED电源能够显著减小体积，提高效率，降低散热需求，非常适合大功率LED电源应用。
深圳市鸿光盛业电子有限公司推出了一款150W的氮化镓LED电源，基于矽力杰全套电源方案，搭配英诺赛科氮化镓开关管。电源支持90-264V输入，输出24V/6.5A 支持CV输入类灯具（例如磁吸灯、灯带、智能照明）的应用。小型化设计方便放置于电源适配器或者灯具中，提供高效的电源转换。

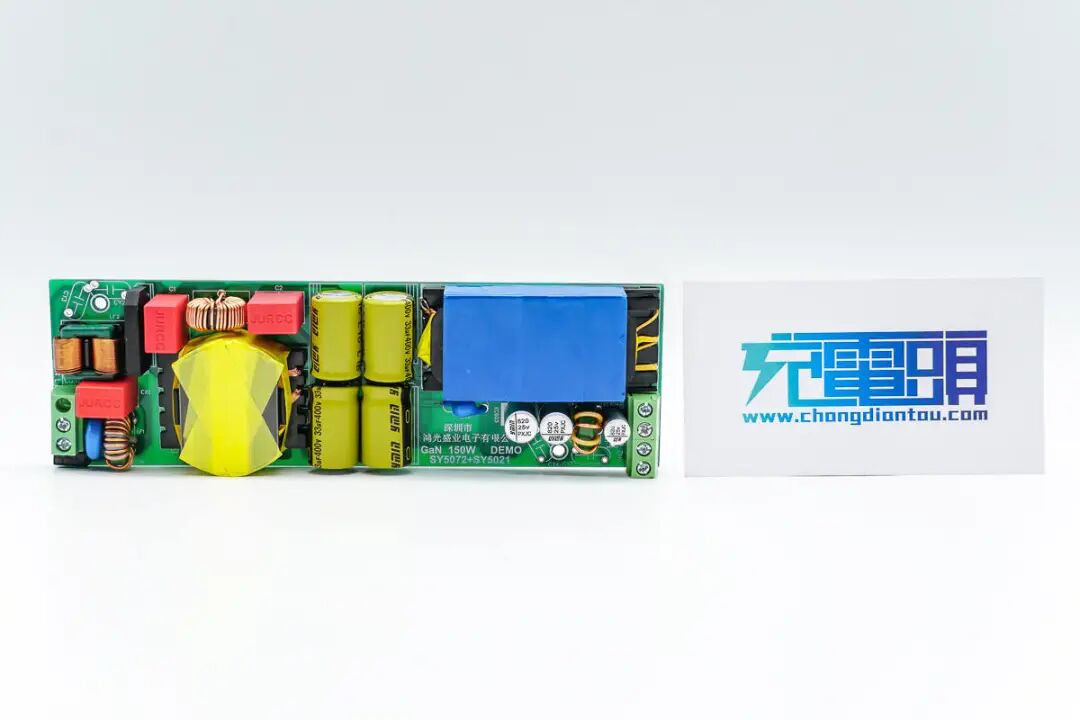

鸿光盛业150W LED驱动电源方案外观
电源方案电路板为长方形，共模电感、电容横置降低模块厚度，另外也没有额外采用小板堆叠，模块是实打实的小。

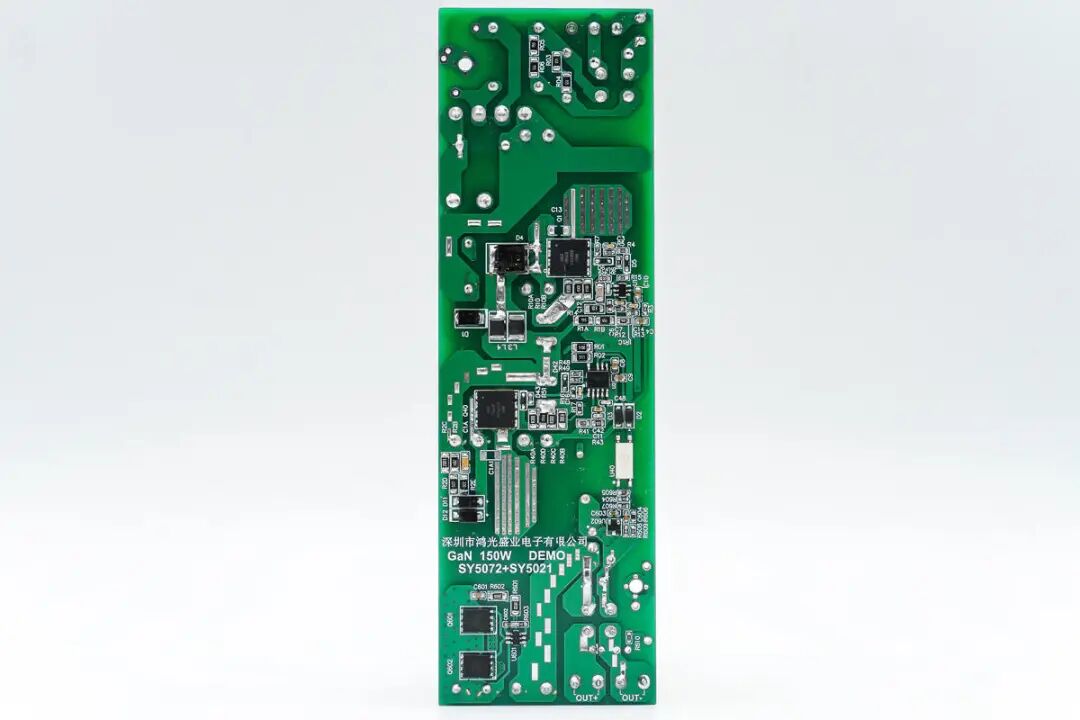

板子背面是控制器、功率管等贴片型器件。

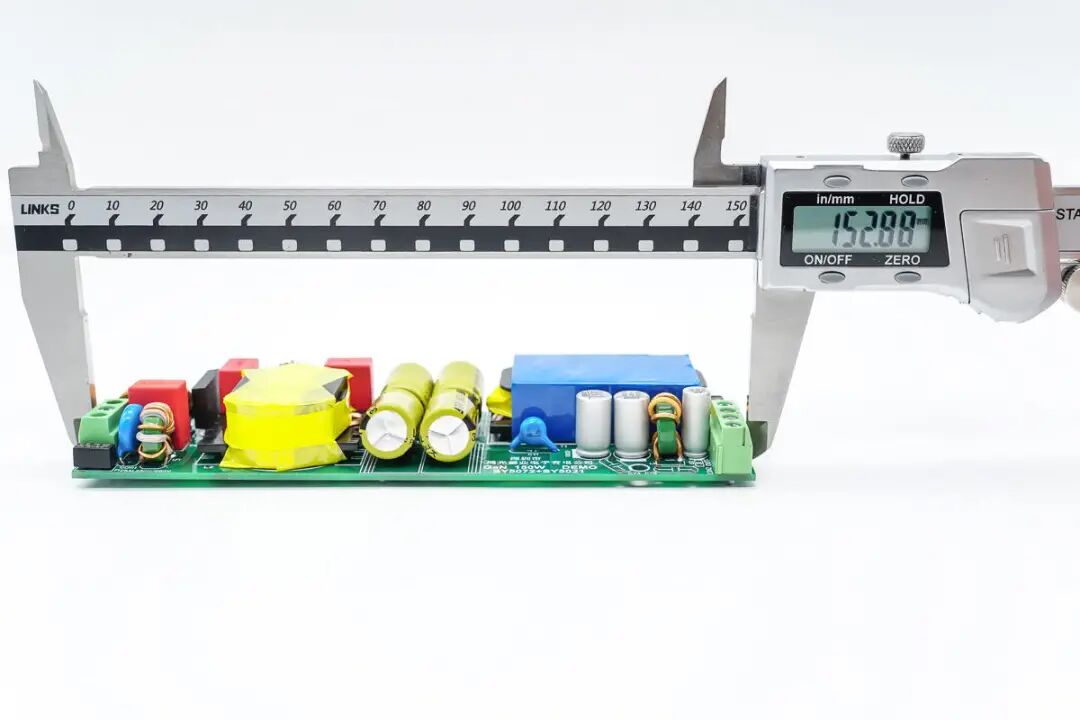

测得模块长度为152.88mm。
宽度为47.54mm。

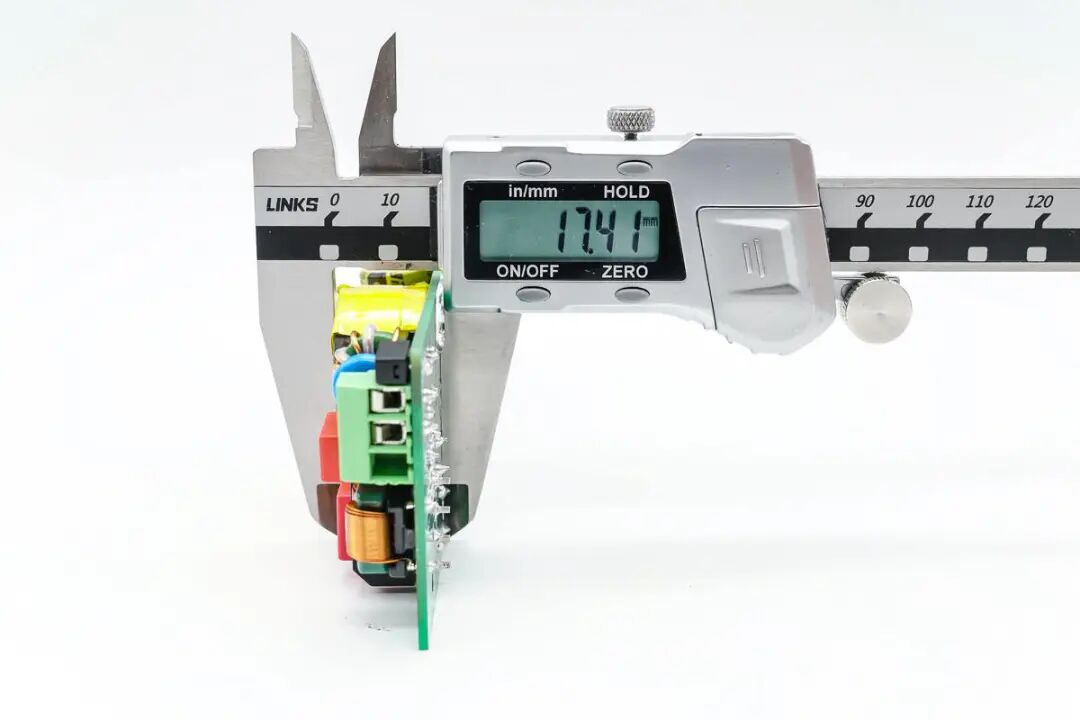

厚度为17.41mm。通过三维算得模块体积约为126.53cm³，功率密度达1.19W/cm³。
重量约为191g。
拿在手上直观感受，整体小巧重量也轻，很适合对空间、重量有要求的应用场景使用。
鸿光盛业150W LED驱动电源方案器件详解
在对方案模块尺寸、重量等有所了解后，下面来看看方案器件的具体信息。

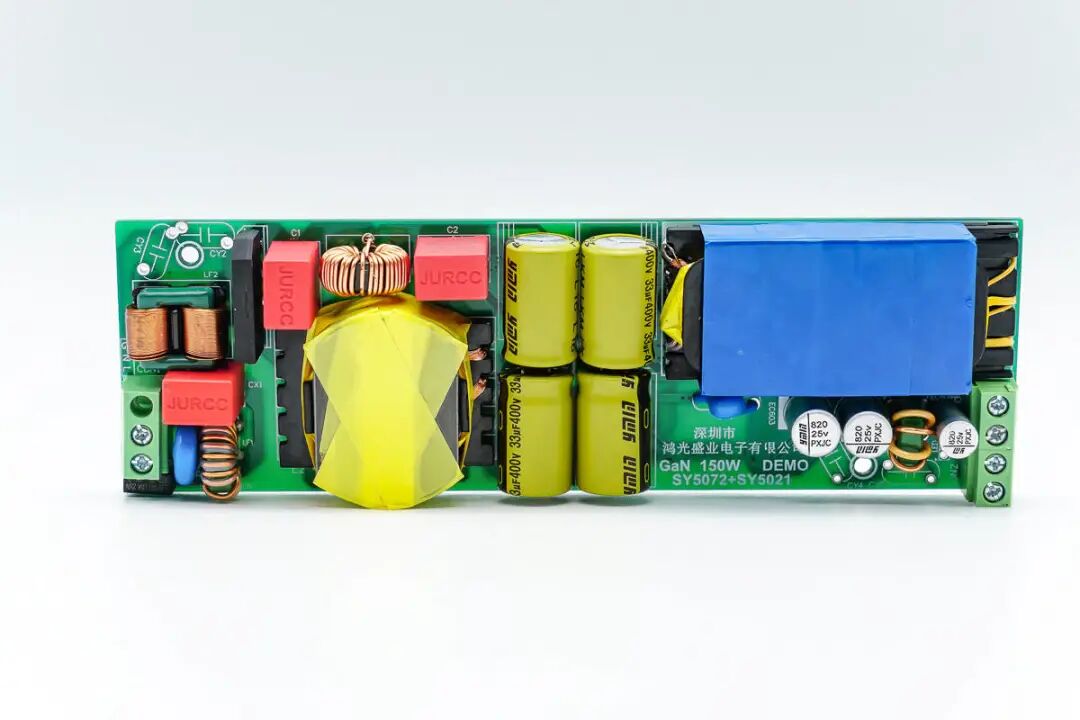

鸿光盛业150W LED驱动电源方案输入输出均采用连接器端子连接，方便接线。电源从左到右依次是输入EMI滤波电路，PFC升压电感，滤波电容，变压器和输出滤波电路。

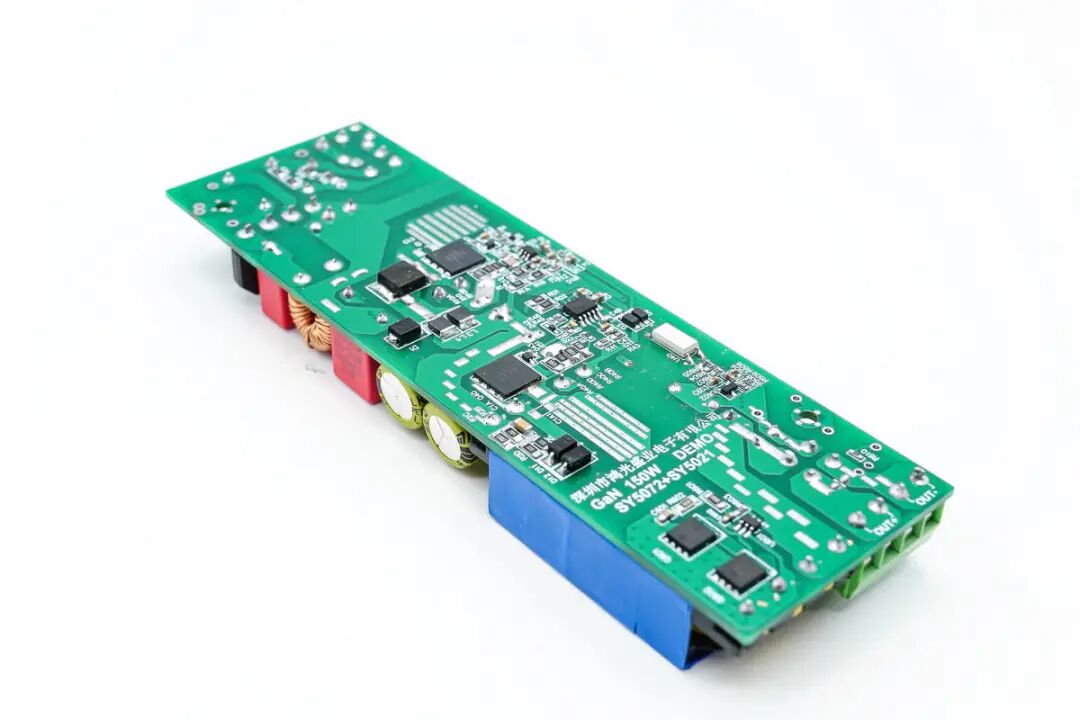

电路板背面均为贴片元件，包括PFC升压电路，反激控制器，同步整流控制器。PFC升压和开关管均为氮化镓开关管。

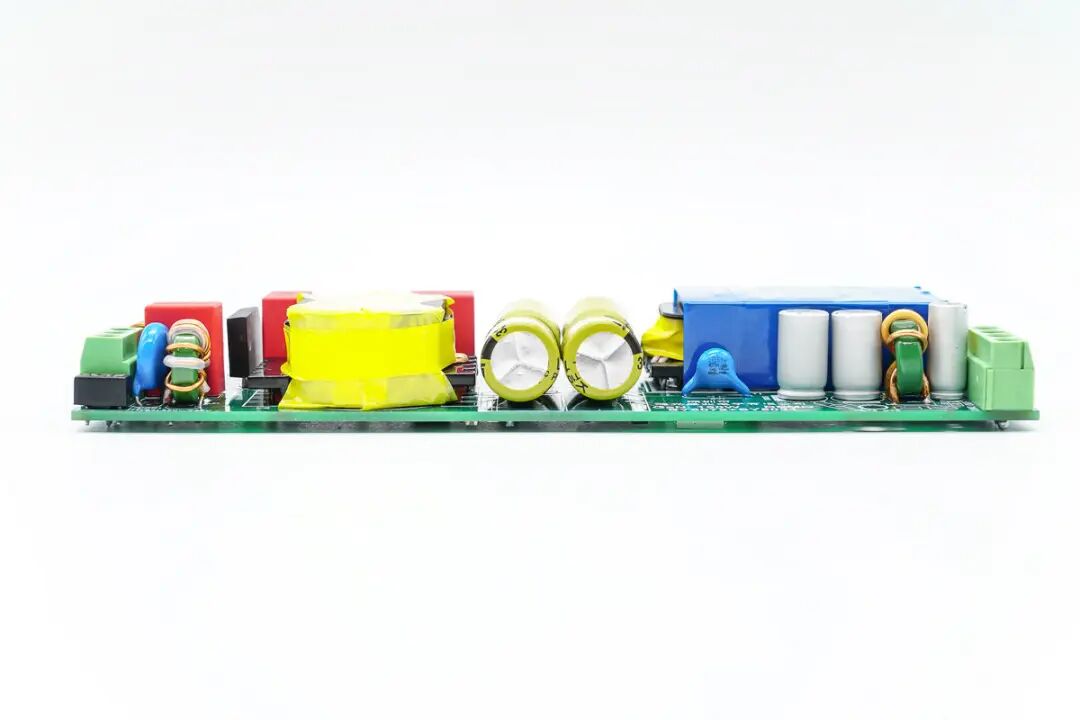

电路板侧面一览，元器件均采用低高度设计，电解电容卧置降低高度，提高空间利用率的同时降低电源整体厚度。

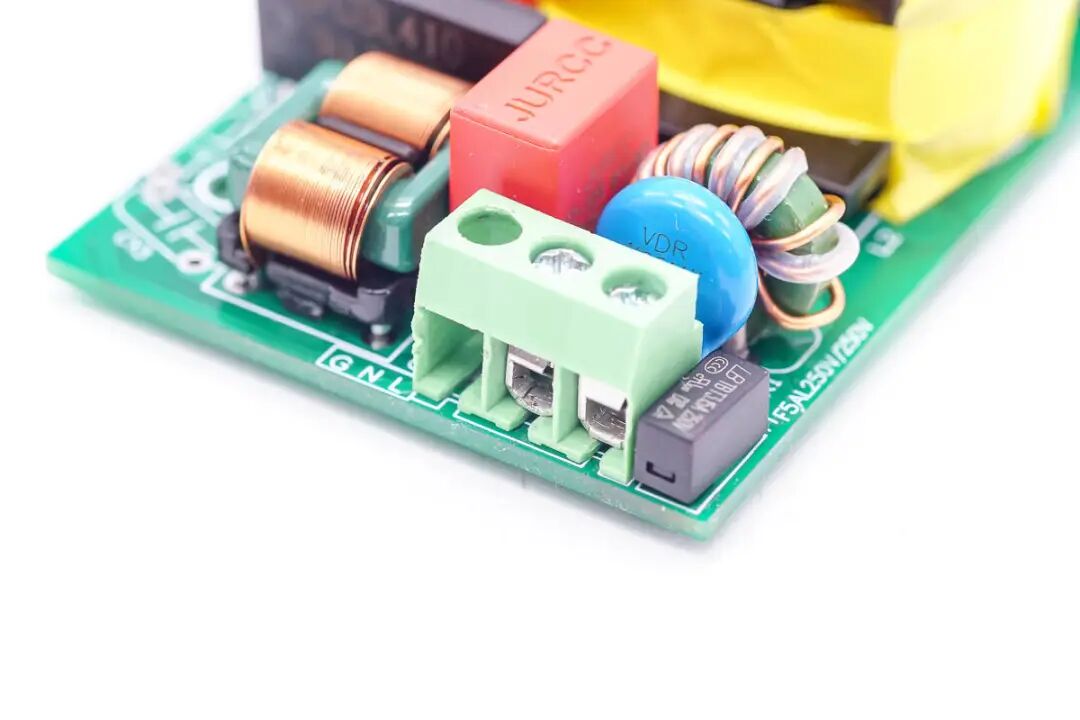

电源输入端一览，接线端子连接火线与零线。在端子后面是压敏电阻，端子右侧为输入保险丝。

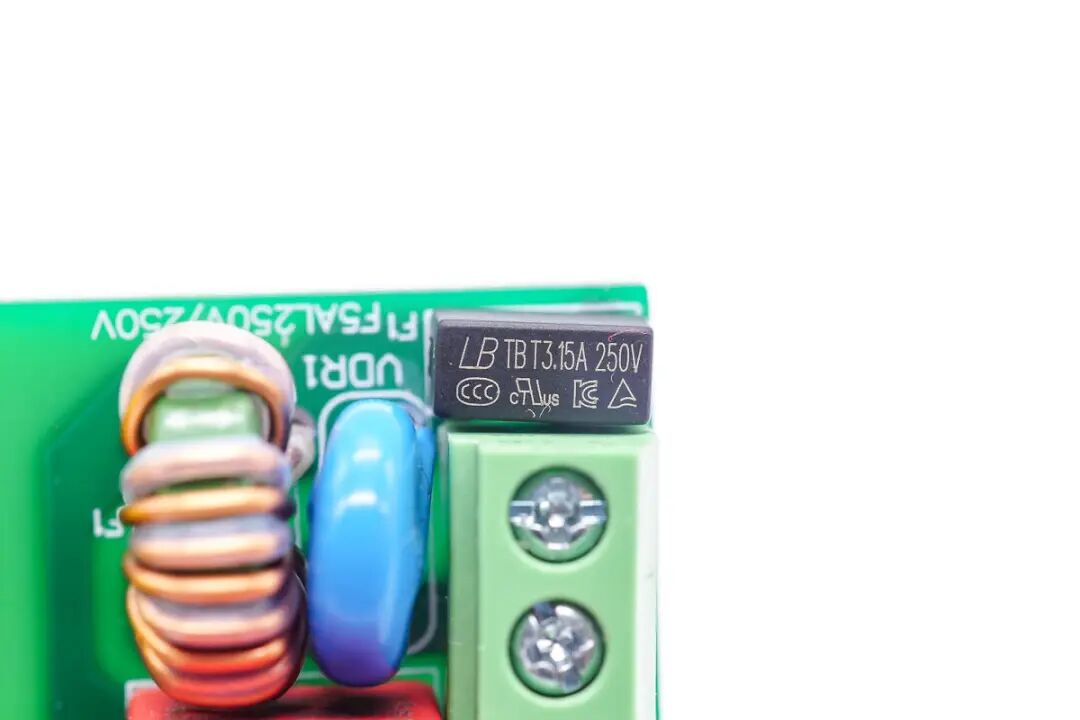

输入端保险丝来自蓝宝，TB系列延时保险丝，规格为3.15A 250V。

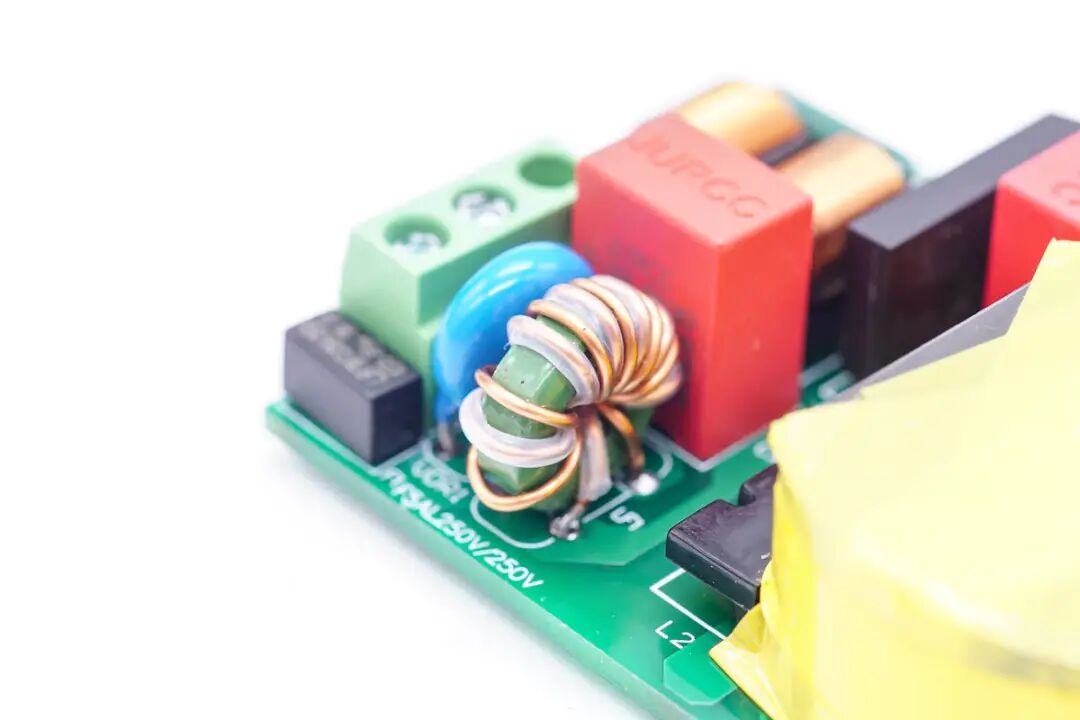

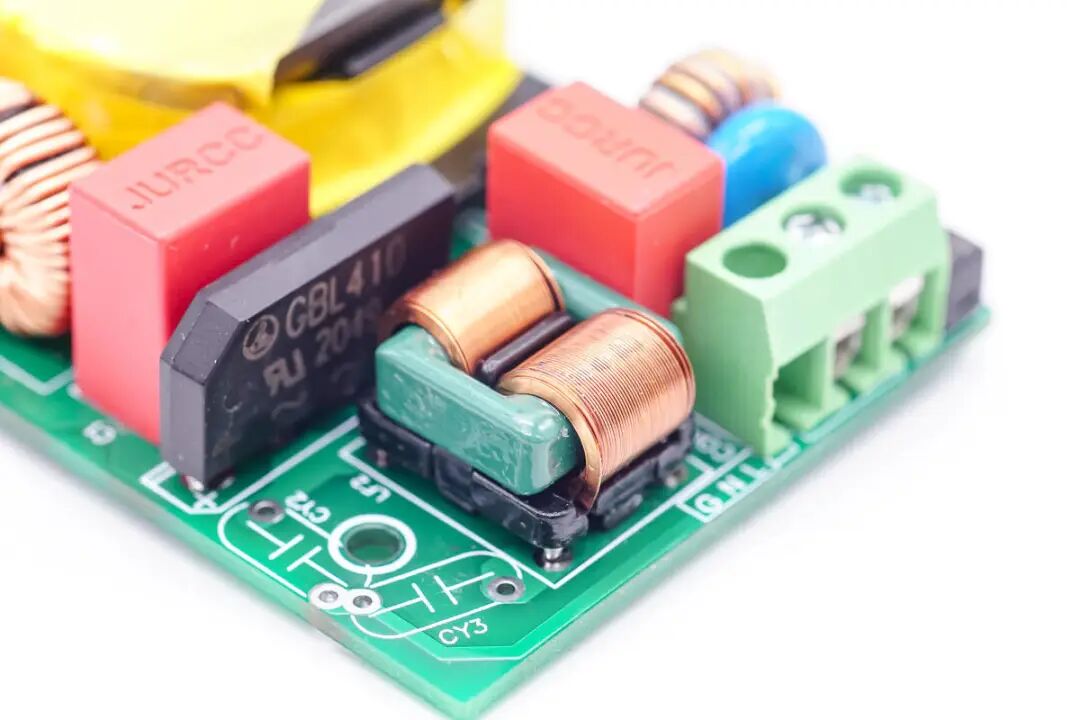

压敏电阻和共模电感特写。
铜带共模电感特写，使用铜带绕制，绿色磁芯，下方焊接绝缘支架。

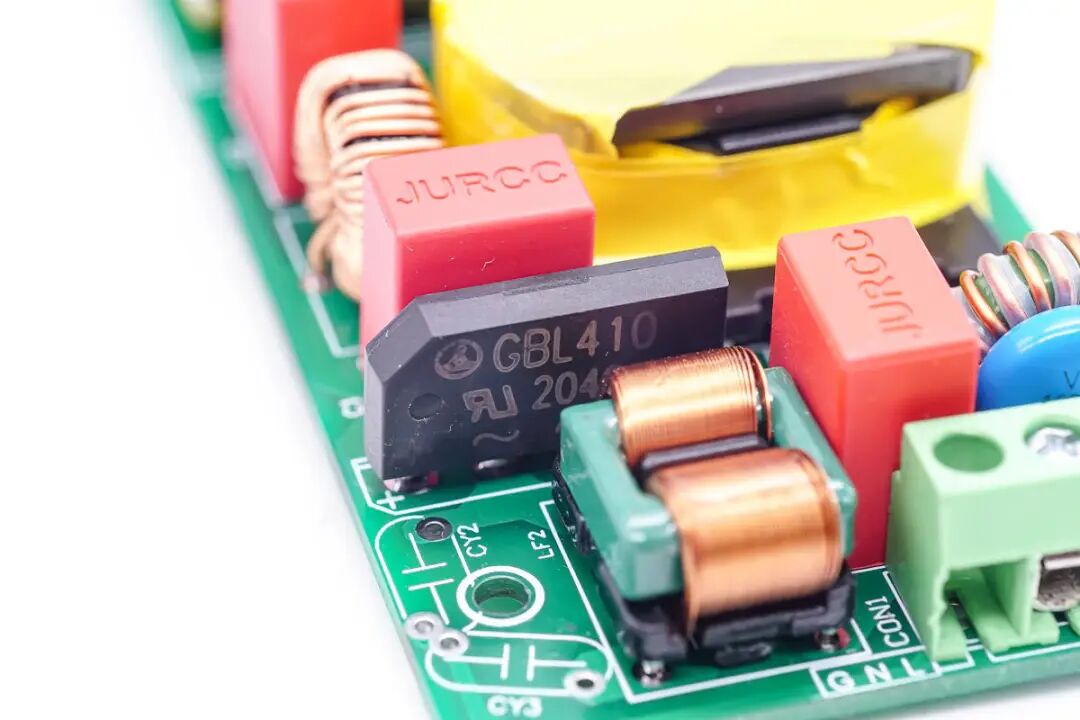

经过EMI滤波电路后，交流电送至整流桥转换为脉动直流电为PFC电路供电。整流桥采用GBL410，4A 1000V。
磁环滤波电感特写。
薄膜滤波电容来自JURCC捷威电子，为MPP85-BOX盒式金属膜电容器，具有低噪声、低损耗优点，浪涌能力强，PFC滤波专用。1μF 450V耐压。

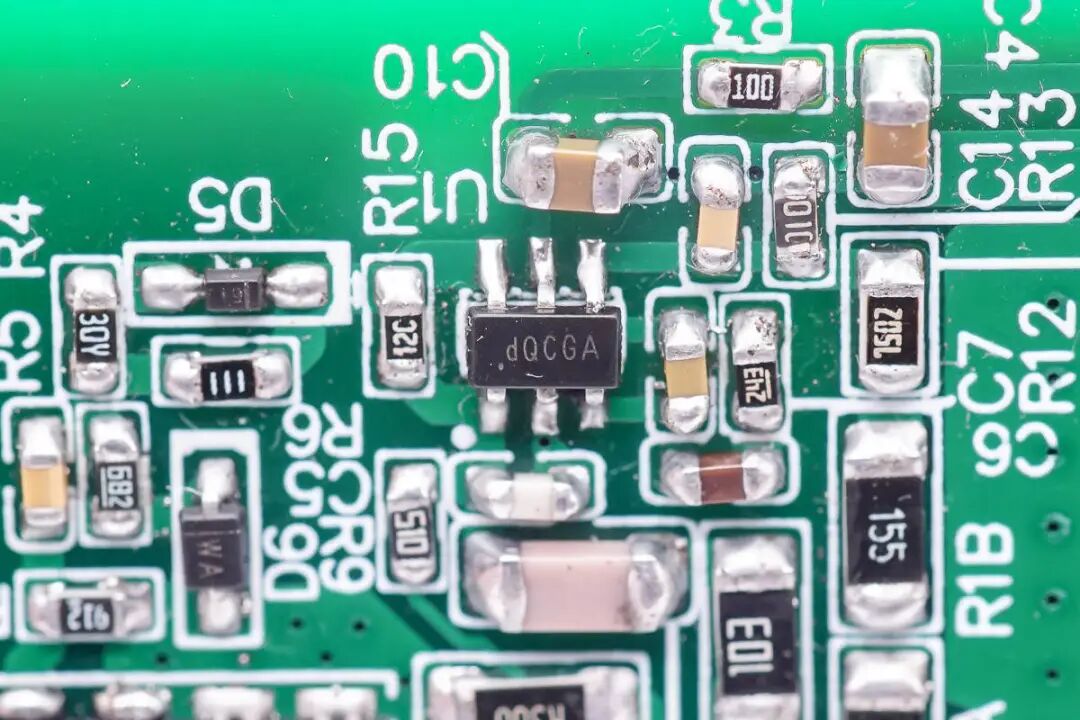

PFC升压控制器来自矽力杰，丝印dQ，型号为SY5072B，是一颗临界模式运行的PFC控制器，采用恒定导通时间运行，采用准谐振开关获得高效率以及优化EMI性能。芯片内置过电压、过电流、过热保护等保护措施，采用SOT23-6封装，占板面积小。

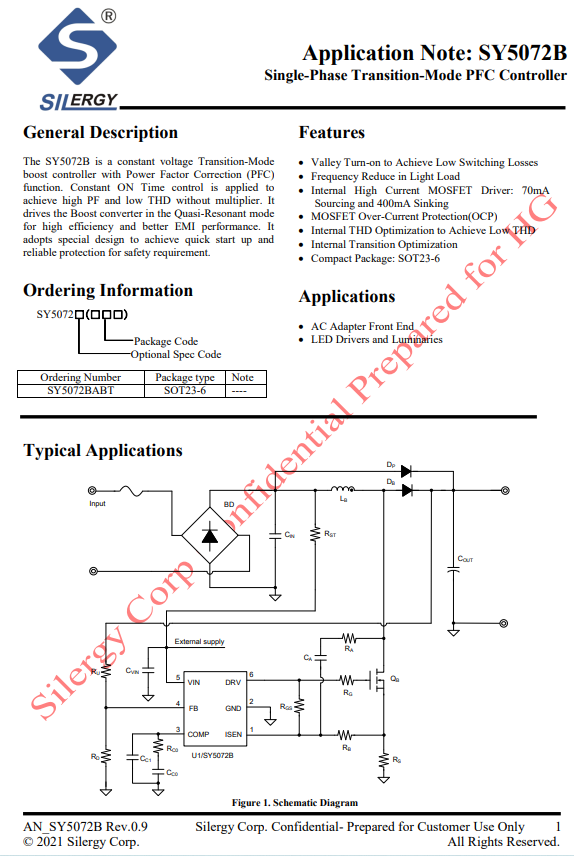

矽力杰SY5072B PFC升压控制器详细资料。

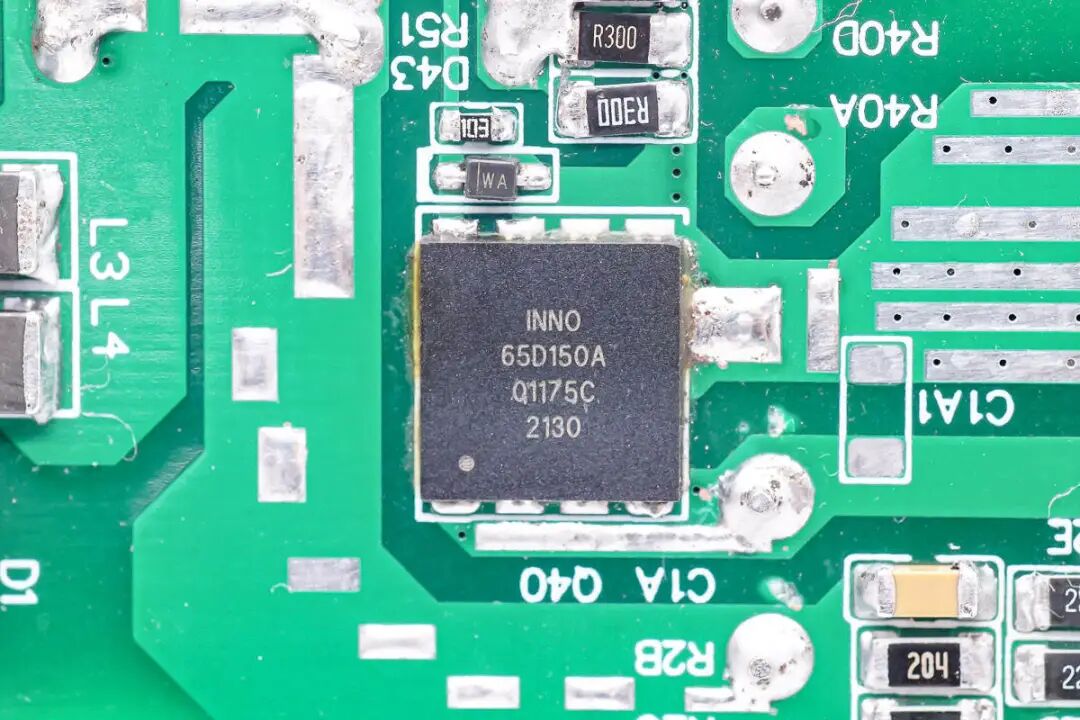

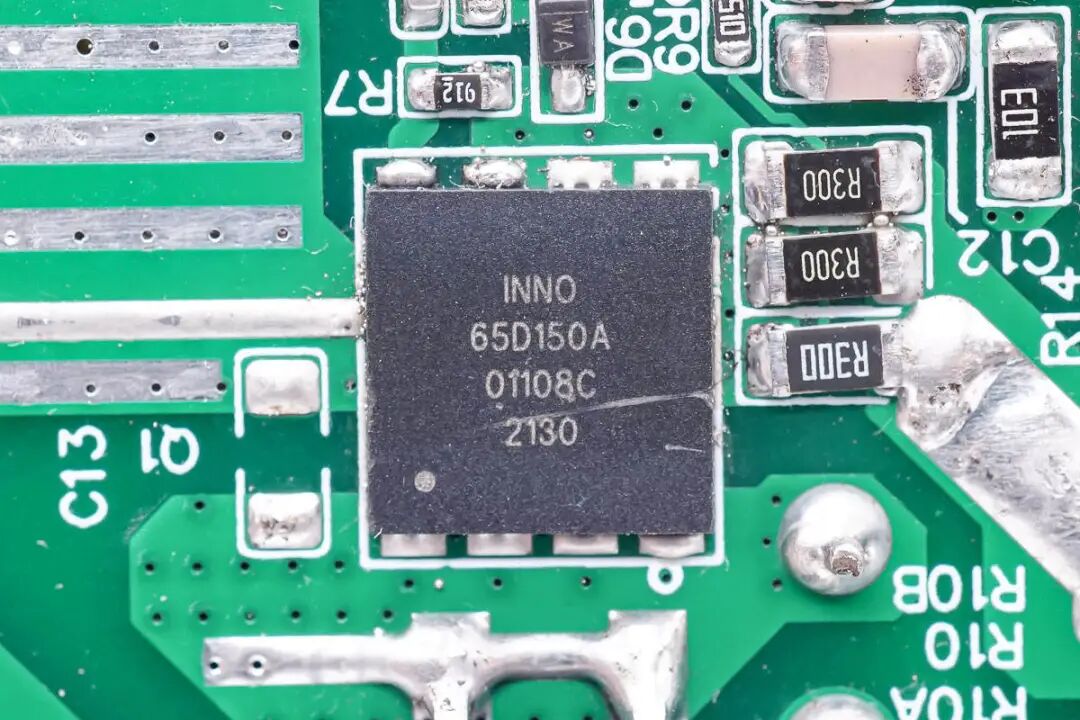

与PFC升压控制器搭配的，是一颗耐压650V的增强型氮化镓单管INN650D150A，来自英诺赛科。瞬态耐压为750V，导阻为150mΩ。具有极低的栅极电容和输出电荷，支持超高开关频率，并且符合JEDEC标准的工业应用要求。
INN650D150A支持AC-DC、DC-DC电源转换应用，支持图腾柱PFC应用，支持高功率密度以及高能效功率转换应用。

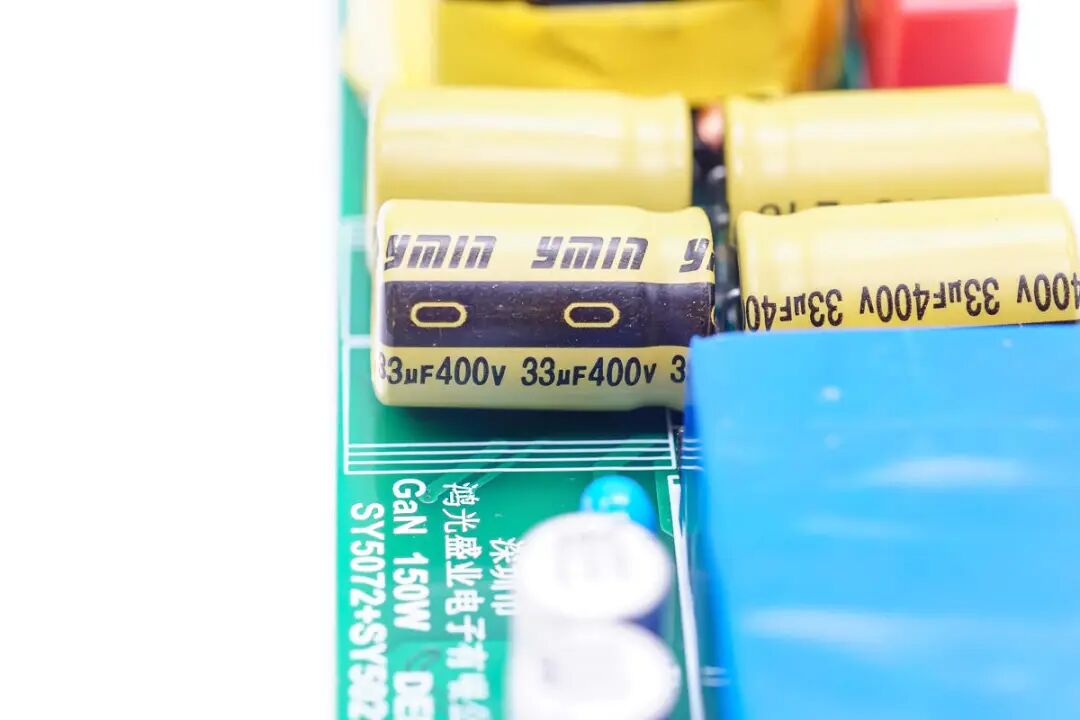

PFC输出滤波电容为永铭 LKM系列小体积高频低阻抗电容，耐高频大纹波电流，105℃寿命达到10000小时，有效保证电源产品的可靠性。电容规格为33μF 400V，使用四颗并联。

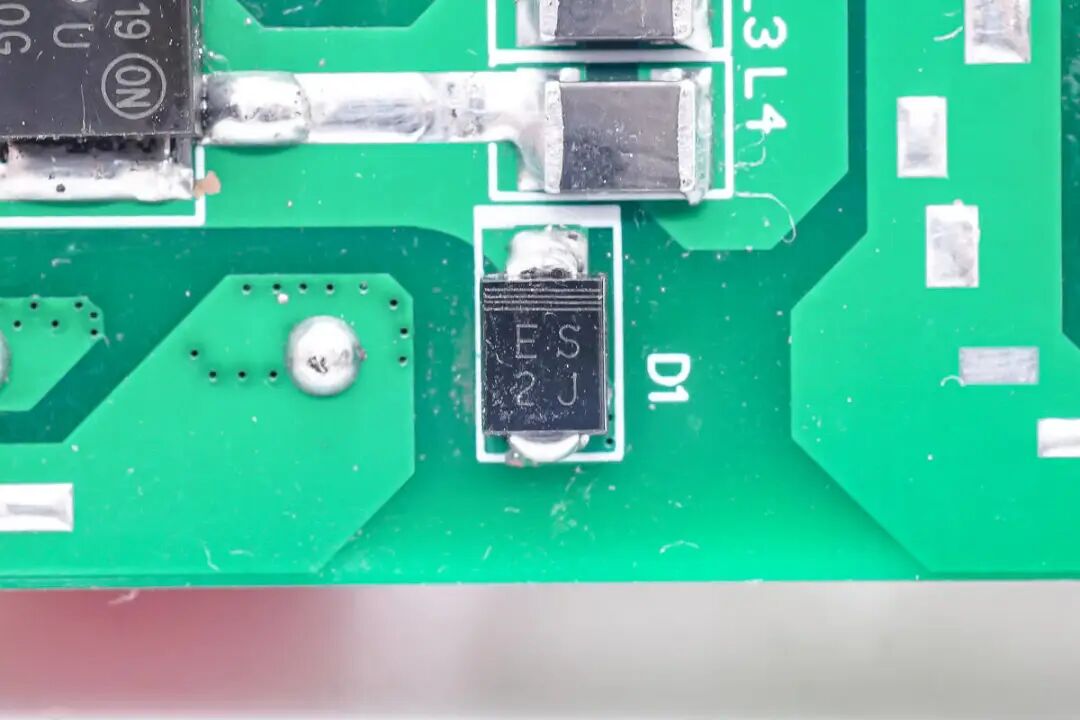

用于PFC级旁路的ES2J二极管特写。

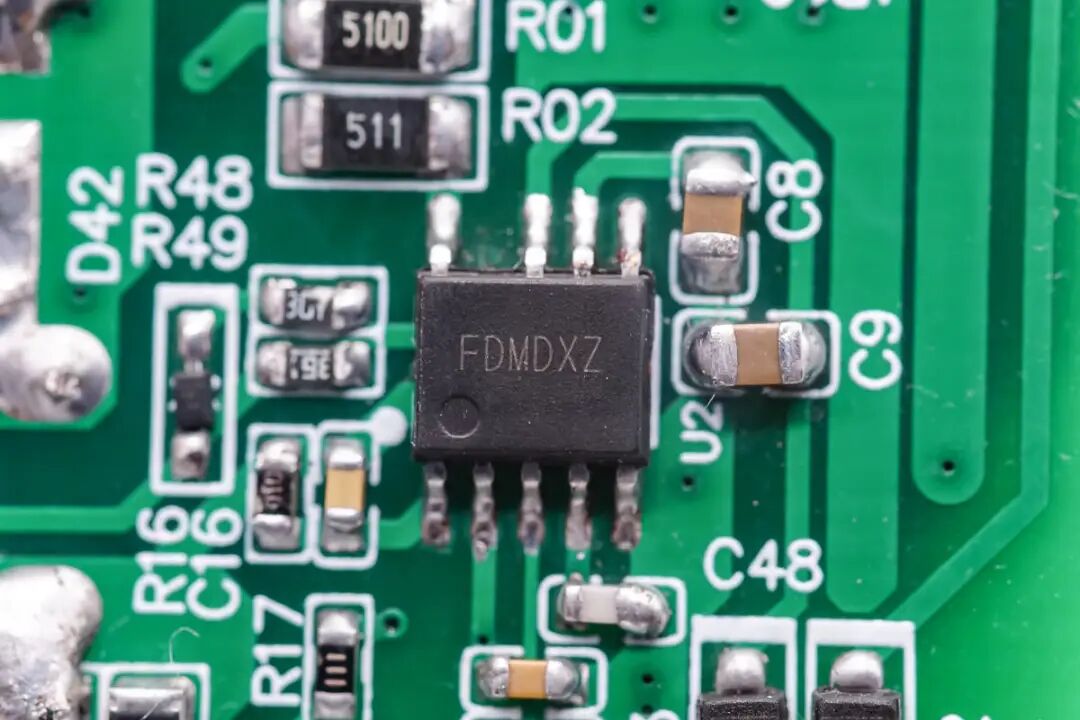

开关电源主控芯片来自矽力杰，丝印FDM，实际型号为SY5021，是一颗高频准谐振反激控制器，内置氮化镓驱动。芯片支持DCM+QR混合运行模式，支持自适应的过电流保护，栅极驱动电流可编程，支持150V供电。芯片内置氮化镓驱动器，能够直驱氮化镓开关管。芯片内置高压启动和X电容放电，具备SSOP9和QFN3*4两种封装。

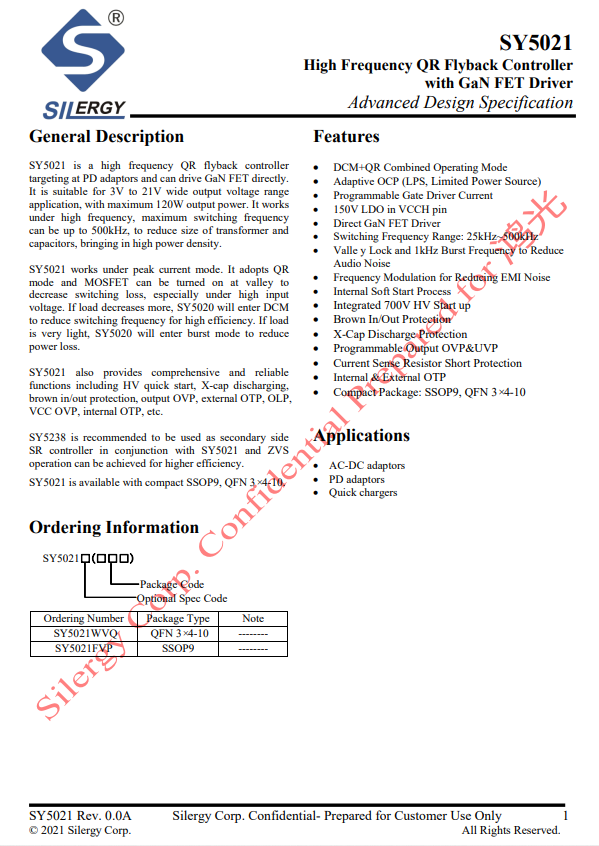

矽力杰 SY5021 高频反激控制器详细资料。
初级开关管同样来自英诺赛科，型号INN650D150A，与PFC升压开关管同型号。
用于RCD吸收电路的二极管，两颗并联。

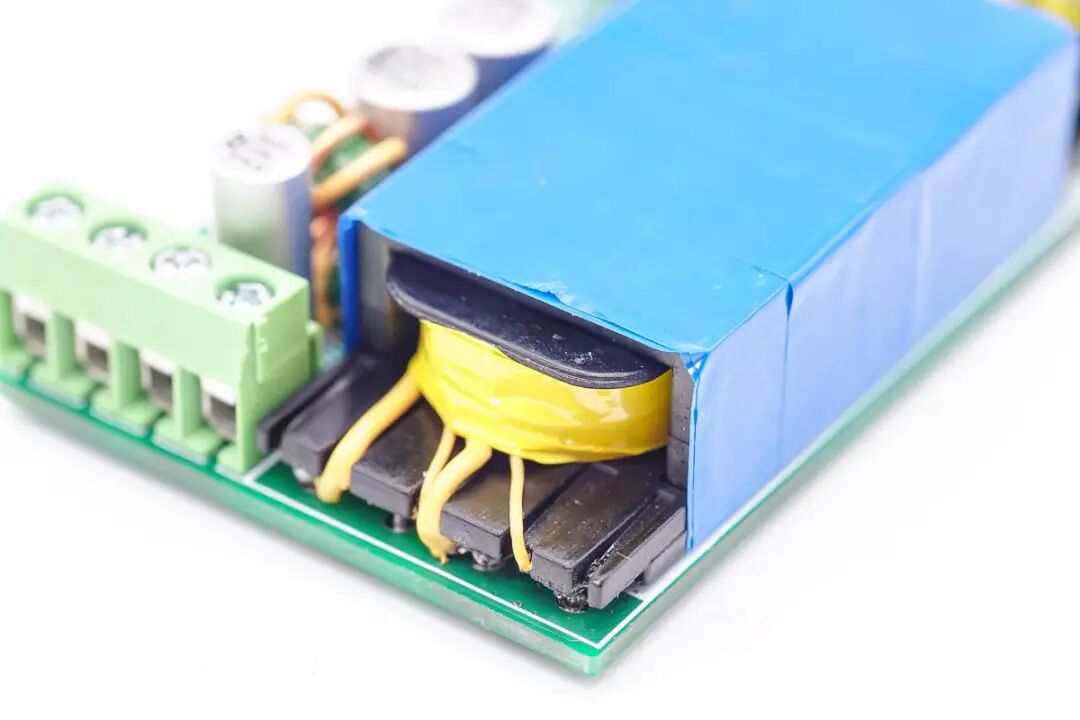

变压器采用薄型设计，次级采用多层绝缘线绕制。

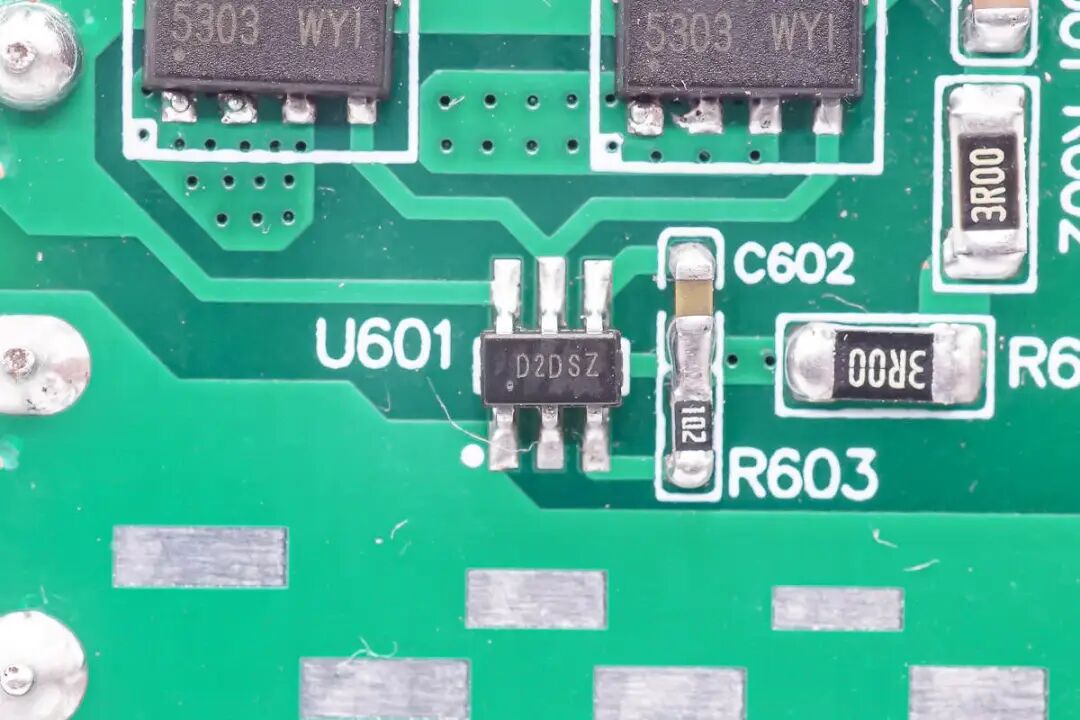

同步整流控制器来自矽力杰，丝印D2，型号为SY5231，是一颗支持CCM，DCM和准谐振反激的同步整流控制器，采样脚支持200V电压，具备双供电通道，支持0-24V输出电压，支持500kHz开关频率，采用SOT23-6封装，适用于USB-C快充以及电源适配器应用。

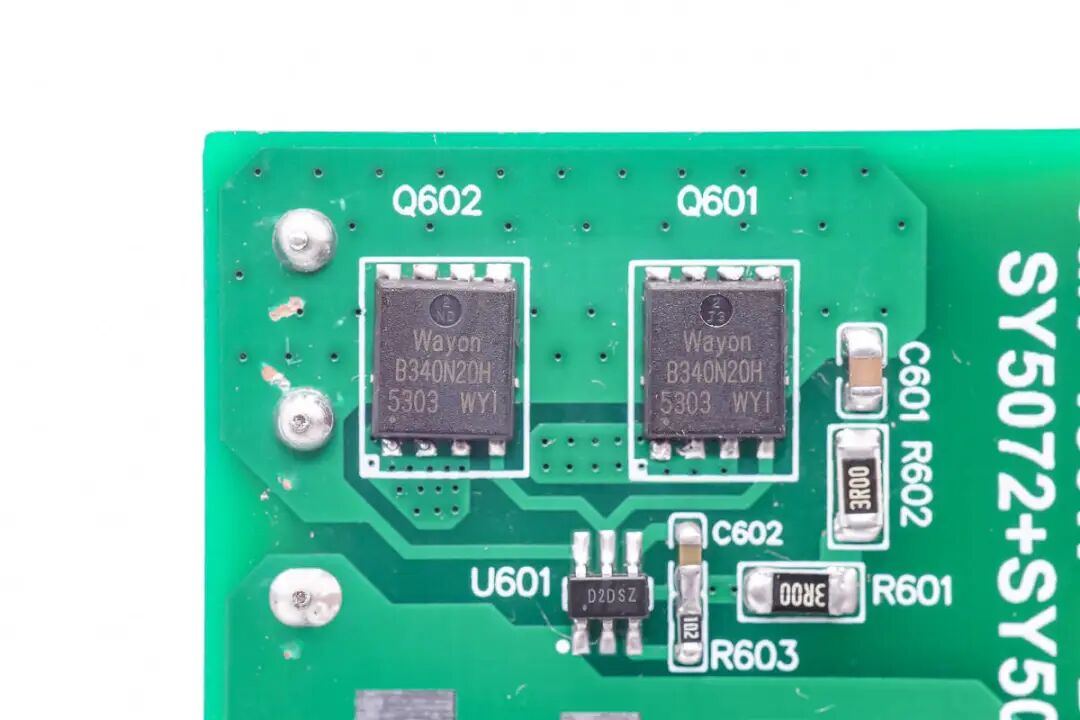

同步整流管来自维安，WMB340N20HG2，是一颗耐压200V的NMOS，导阻34mΩ，采用PDFN5*6封装，两颗并联。
431电压基准，用于输出电压反馈。

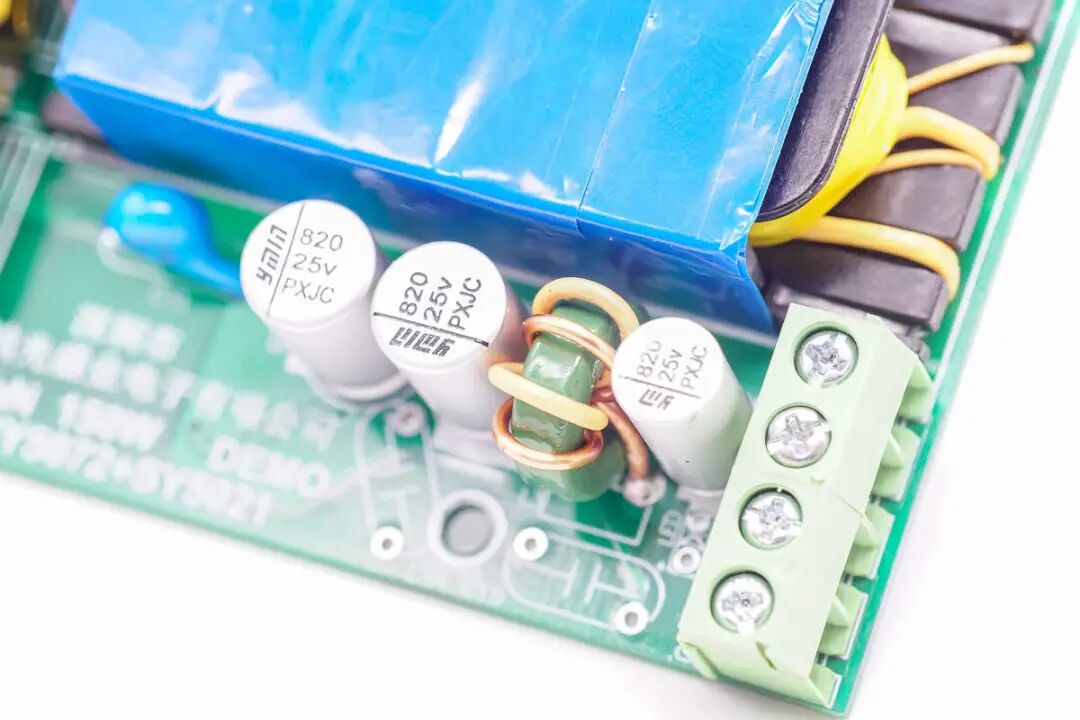

同步整流后的输出滤波电路一览，使用固态电容和电感滤波。

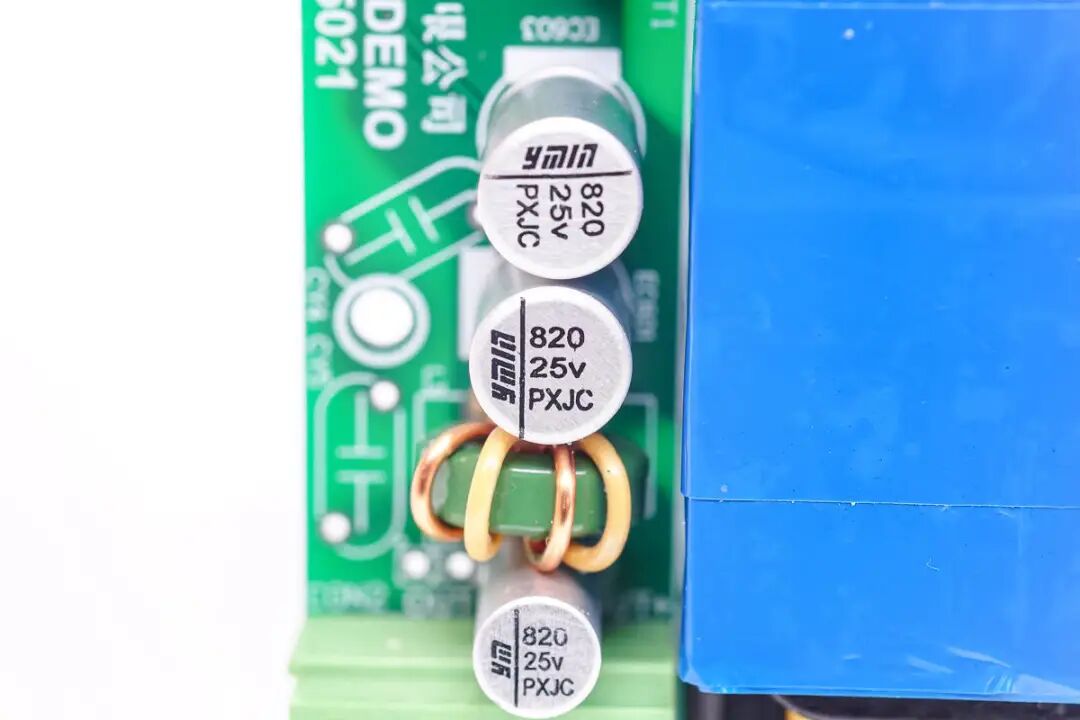

三颗固态电容均来自永铭，为NPX系列固态电容，规格820μF 25V 。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。

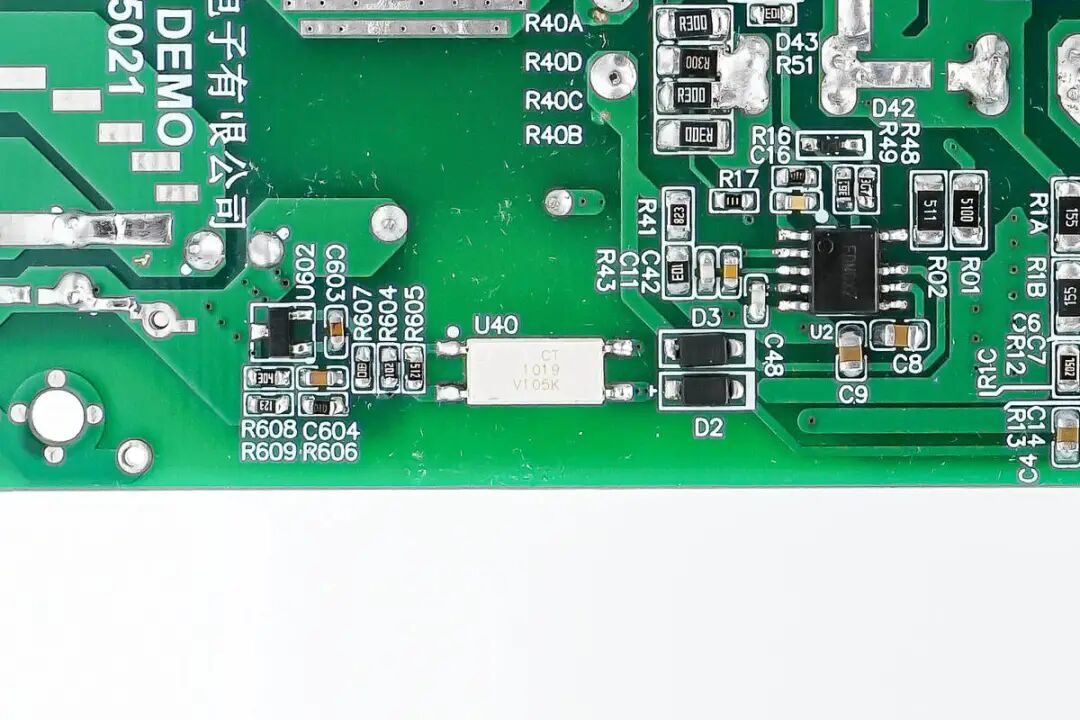

白色光耦型号CT1019特写。

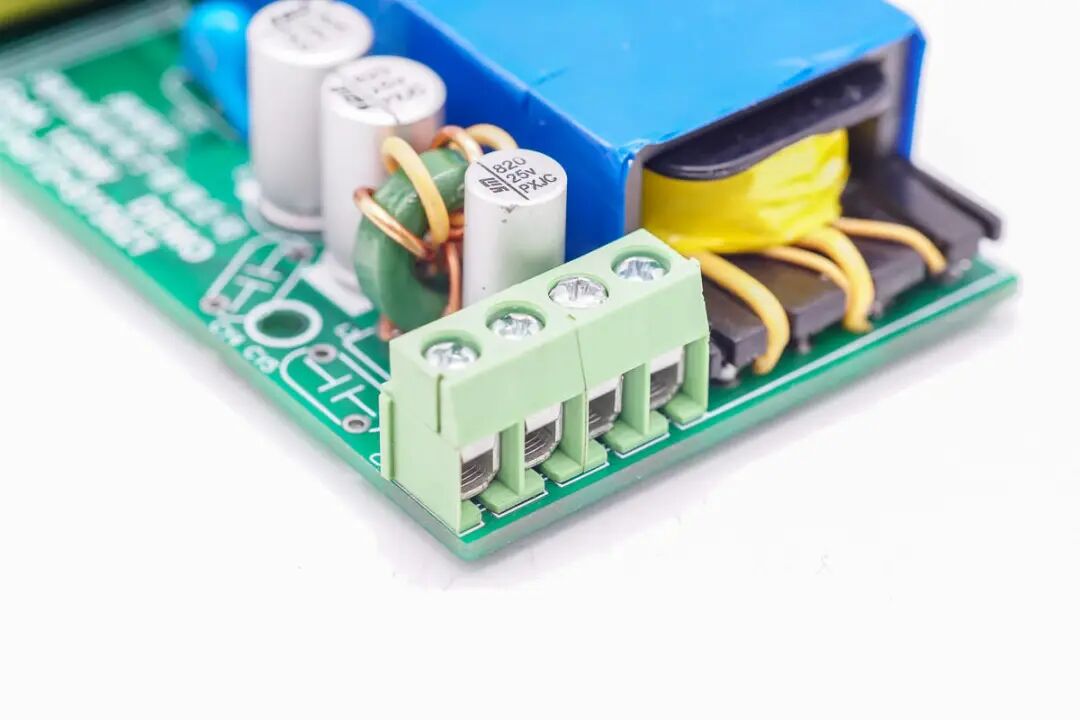

输出接线端子特写。
充电头网总结
通过对鸿光盛业150W氮化镓LED电源的解析，可以看到这款电源在PFC级和反激各应用了一颗英诺赛科的INN650D150A氮化镓开关管，并使用了全套矽力杰的控制器，以及永铭电容用于输入输出滤波。
通过观察发现，电源采用PFC+反激的架构，PFC控制器采用SY5072B搭配英诺赛科INN650D150A，使用永铭LKM系列长寿命电容滤波。反激采用SY5021控制器直驱INN650D150A。同步整流采用SY5231控制器搭配维安WMB340N20HG2。方案集成度高，体积小巧，满足高要求灯具应用。
