前言
炎炎夏日即将到来，传统的小风扇又要派上用场了。但传统的风扇只能加快人体皮肤汗水蒸发带走热量，起到一个缓解发热的作用，并不能真正的制冷，要想真正的凉爽，还是需要借助空调的冷气。
图拉斯推出了一款酷飞2挂脖空调，是全球首款集制冷、出风、制热于一体的可穿戴体感设备。内置两片TEC制冷片贴合人体脖颈两侧皮肤，制冷带走热量，从而降低全身温度，设计新颖。同时还具备制热模式，冬天可用来取暖使用，对得起空调这个名称。同时这款挂脖空调内置NTC，对温度进行精确检测，保证人体舒适。
下面充电头网就对这款酷飞2挂脖空调进行拆解，看看这款新奇的产品，内部是如何设计，能够实现冷热自由调节，满足冬夏使用需求。
图拉斯 酷飞2挂脖空调开箱
包装盒主体为灰色基调，正面印有TORRAS品牌、COOLIFY2以及名称——图拉斯 酷飞挂脖空调。
背面有产品参数、生产日期、防伪码等。
侧面是产品三大卖点：智能控温、柔风&制冷&制热、4风道健康风。
打开包装，内层斜对角打开，中心镂空数字2，与产品特性相符。
内侧还贴有海绵固定保护，产品装在专门设计的收纳盒内。
包装盒底部印有产品六大特性图和描述。

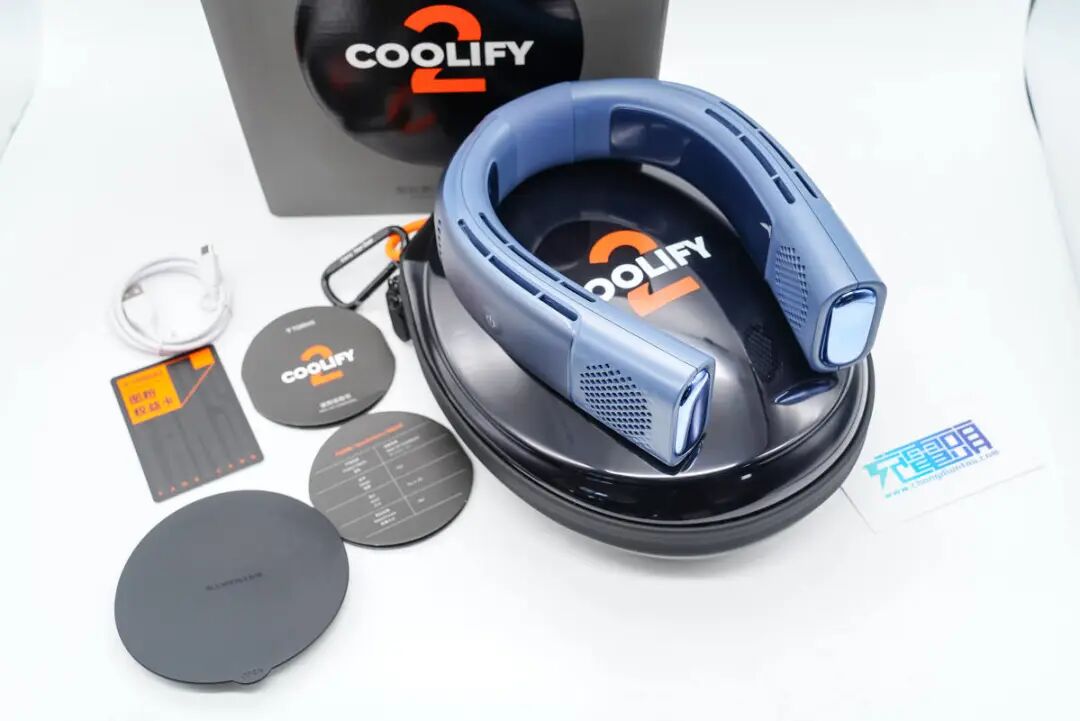

包装内全部东西一览，包括挂脖空调、数据线、塑料盖、图粉权益卡、使用说明书

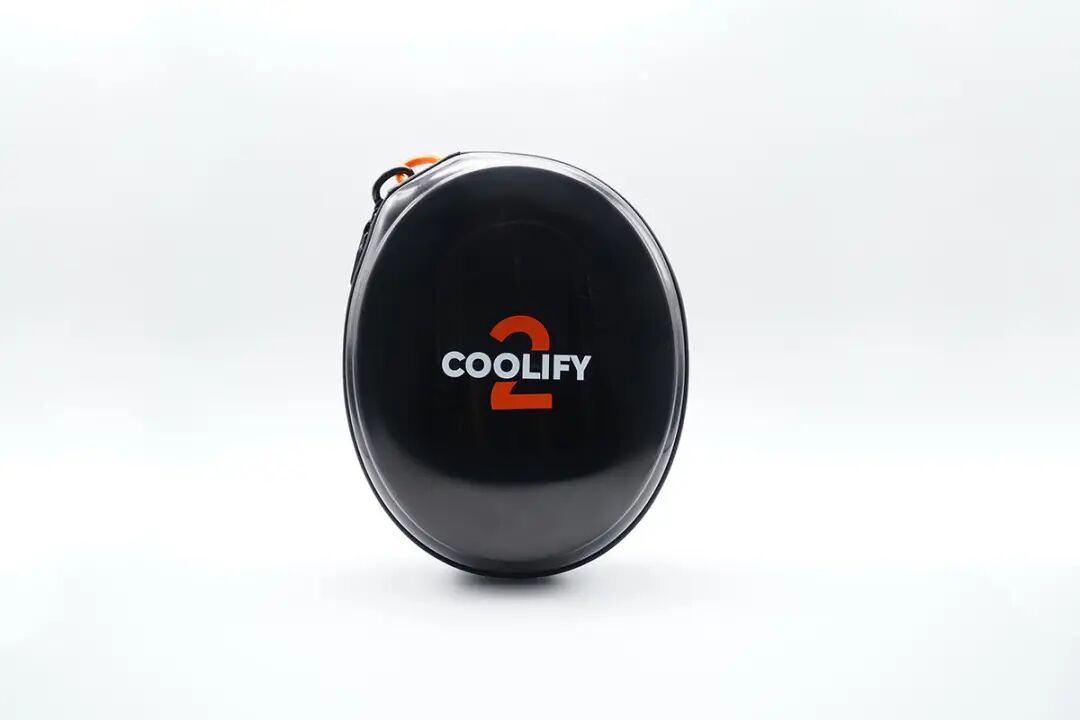

收纳盒正面为透明亮面塑料壳，中心印有COOLIFY 2。
背面是黑色塑料壳，中心印有TORRAS品牌logo。
收纳盒配有挂钩，户外感十足，另外双拉链设计方便用户使用。

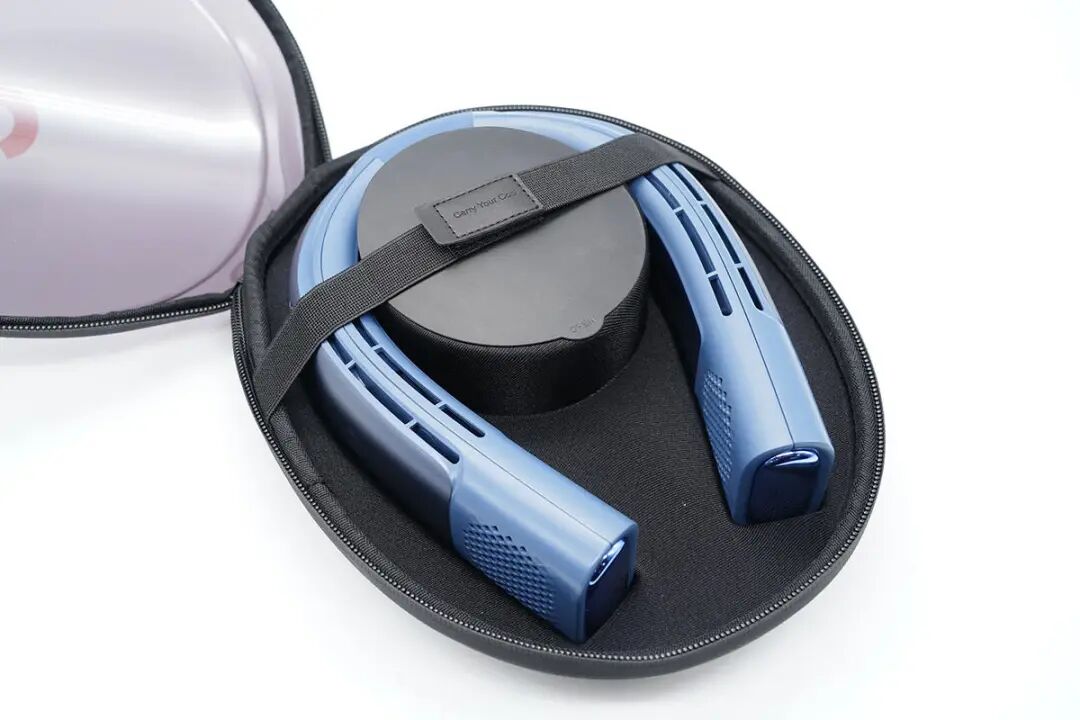

收纳盒内设有凹槽、凸起圆柱以及弹性带，方便产品收纳固定。

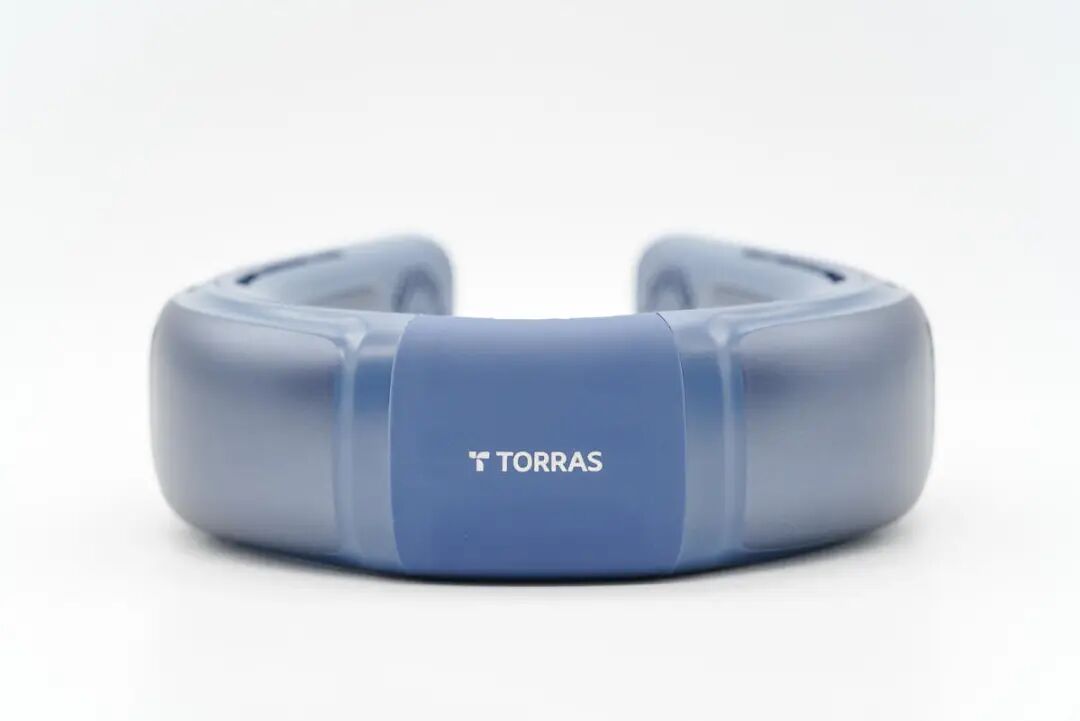

图拉斯这款挂脖空调设计上以IMD工艺降低整体重量，内贴合陶瓷面板，外部曲面AG磨砂工艺打造，符合人体工学设计，让用户拥有很好的使用体验。
由于是陶瓷面板直接接触用户脖颈，这款挂脖空调也就能更好的了解用户实时体温，从而做到智能温控，避免过冷过热等情况。此外产品还加入了自动夹颈设计，自动调节大小，贴合用户脖颈，运动也不易掉落，进一步提升用户使用体验。
除了具备制冷/热敷功能外，产品两侧还加入风扇以及双排风道设计，冰冷体感与冷风的结合体验，让用户迅速摆脱燥热瞬享冰凉。

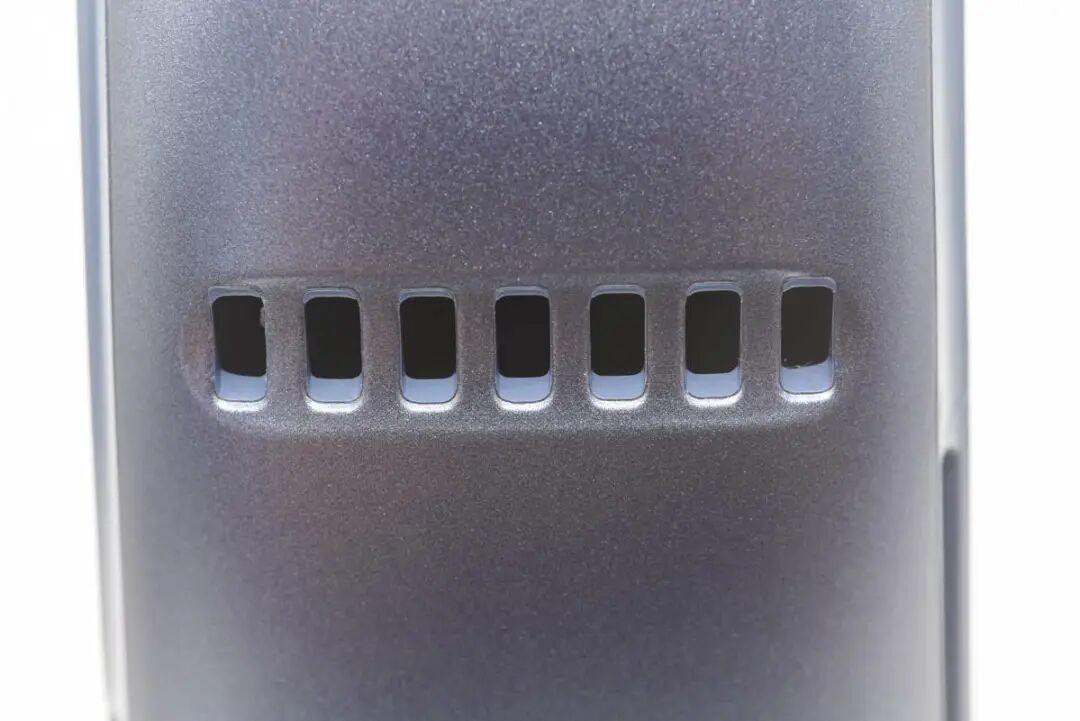

进风口特写，外壳进风杜绝绞发，细节讲究。

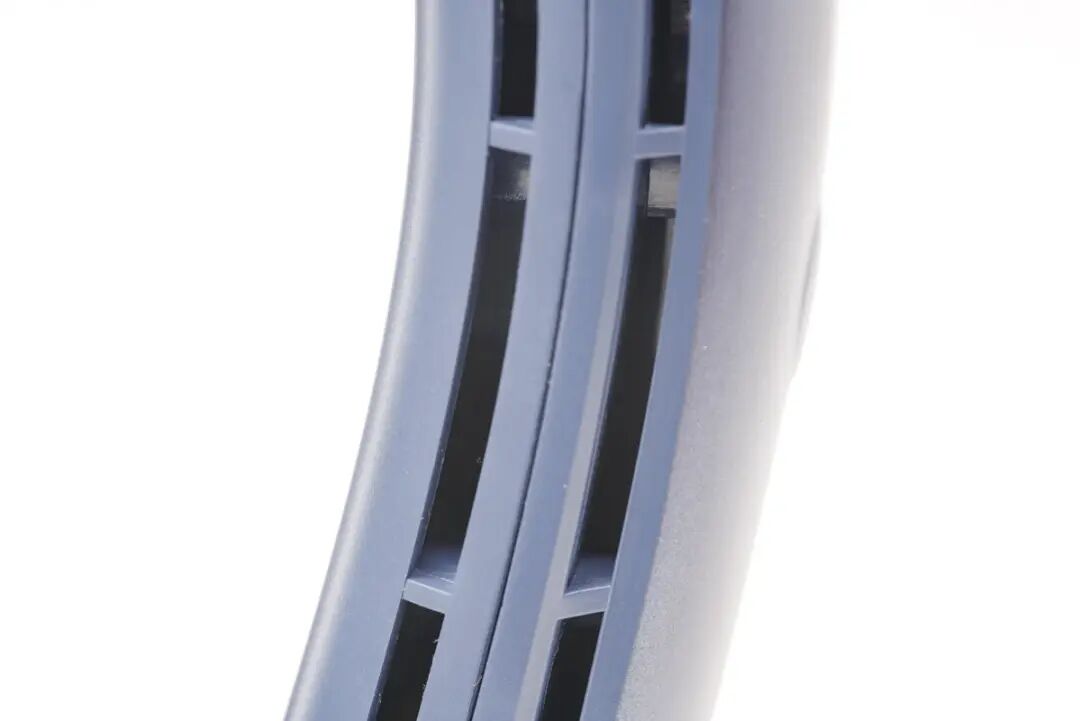

双排出风口特写，全新专利挤压风道加双排出风口设计，通过内部风道的挤压，让出风更加强劲，保证用户的使用体验。

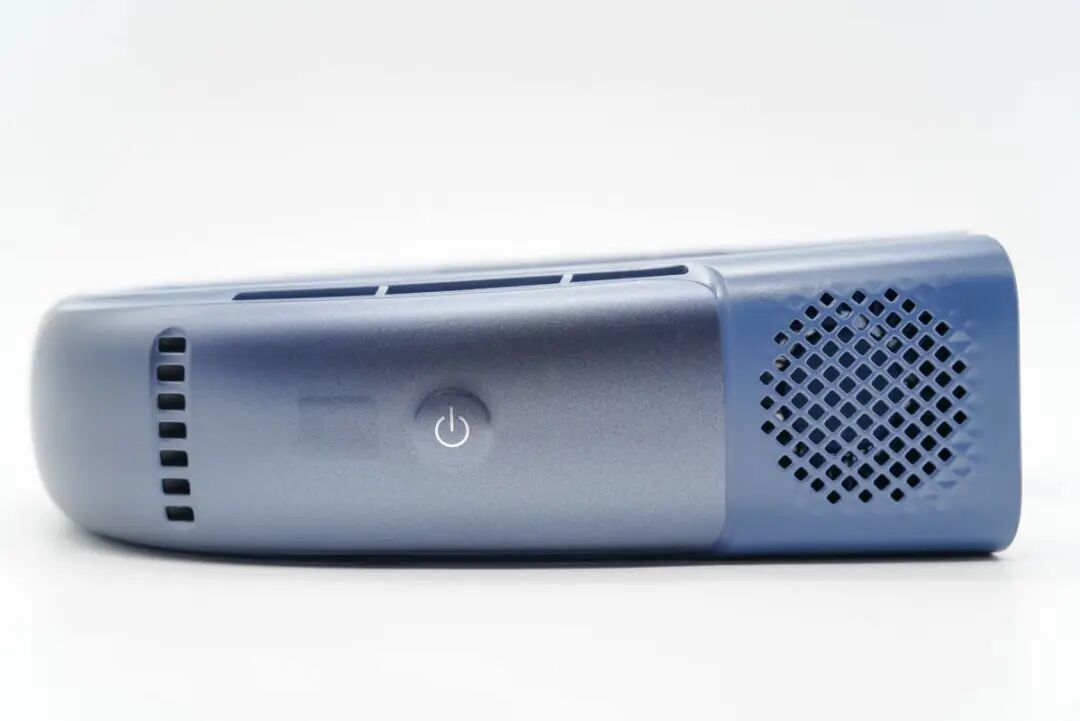

此外两侧还设有功能键，其中一侧是电源线，控制挂脖空调的开关。

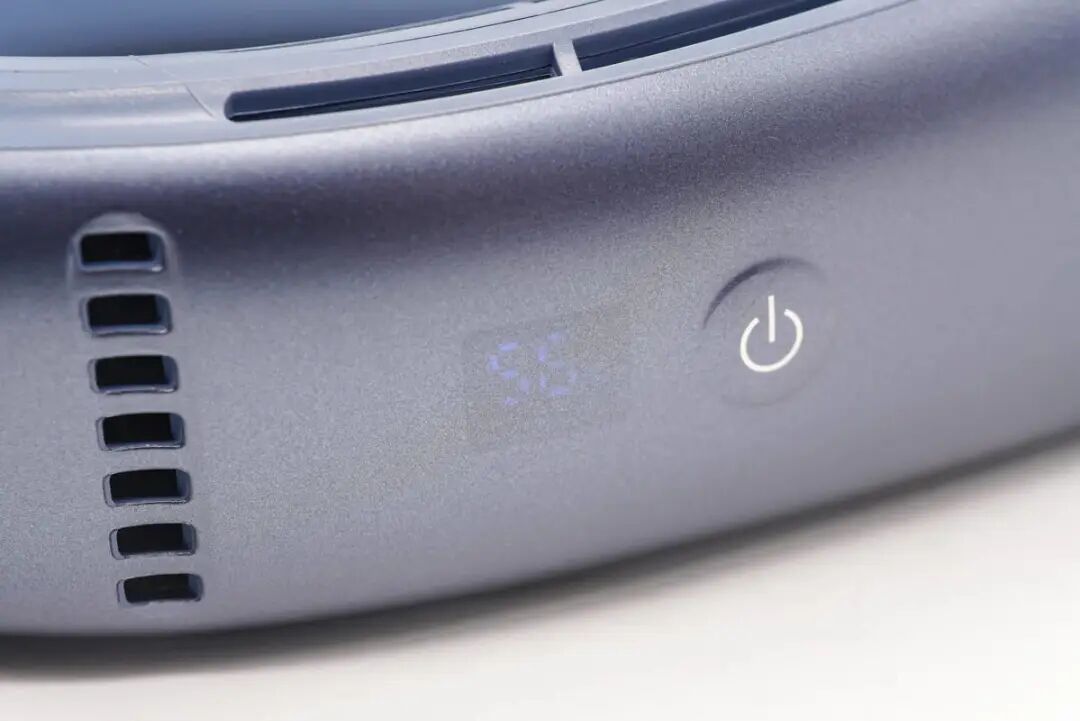

电源键旁还有一个隐藏式电量数显屏，既不印象产品的整体美感又能让用户实时观察剩余电量。
此外还有一排出风口，另一侧也有，对称式设计。

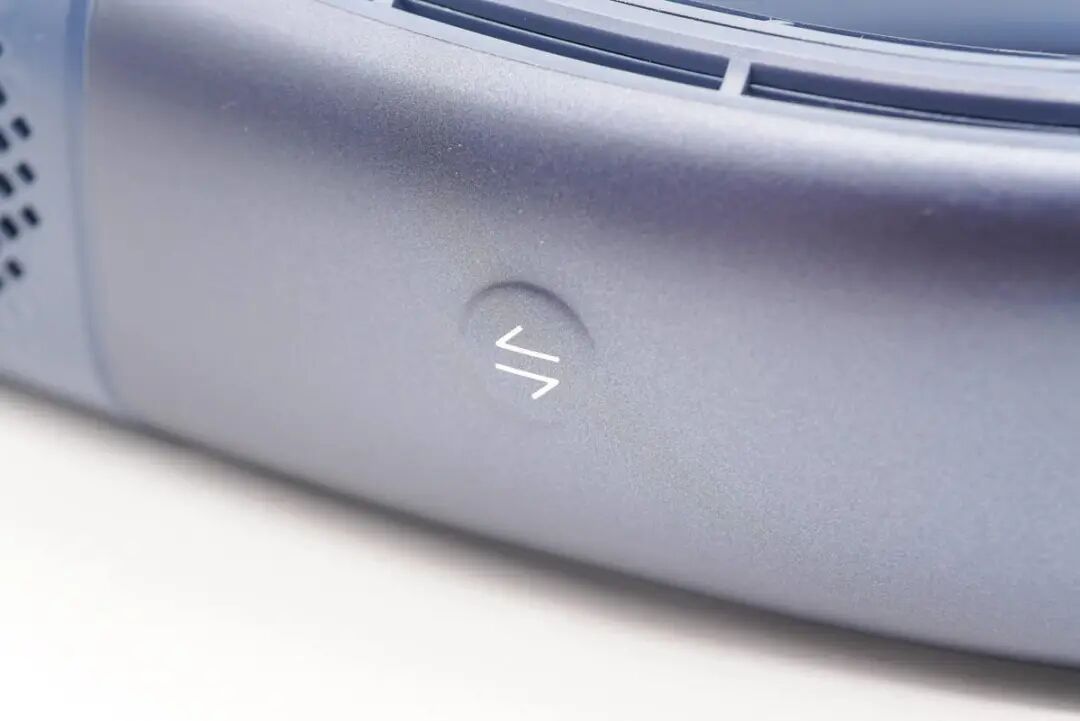

另一侧设有制冷、制热、出风模式切换的功能键。

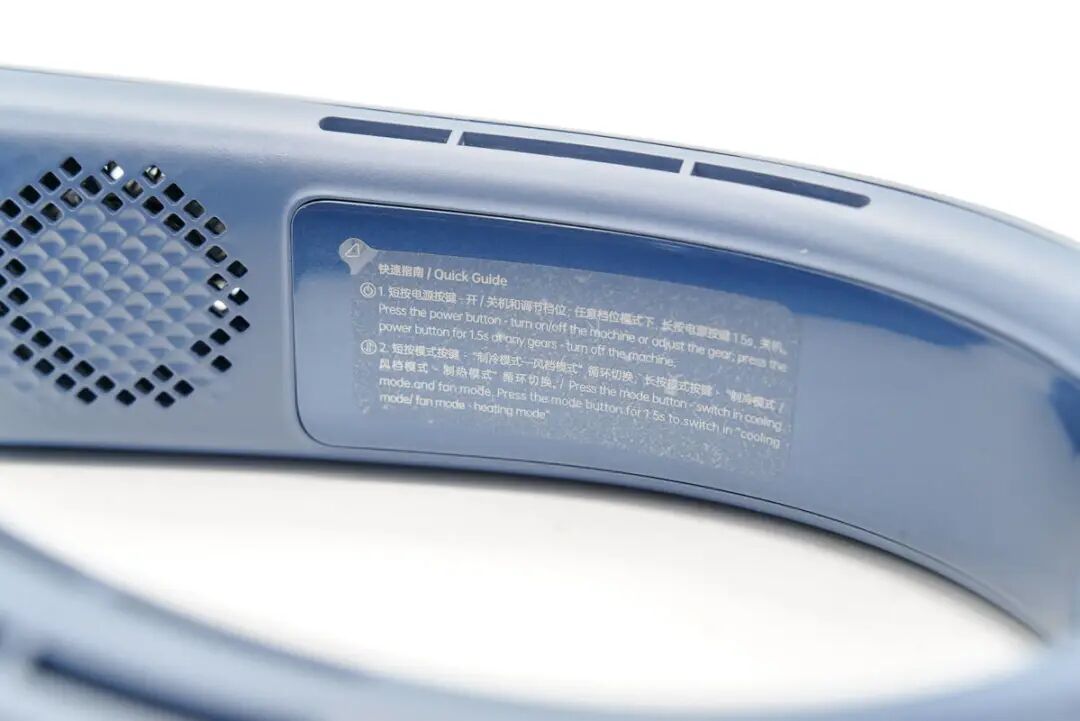

内侧陶瓷面板上贴有产品的快速指南贴纸。

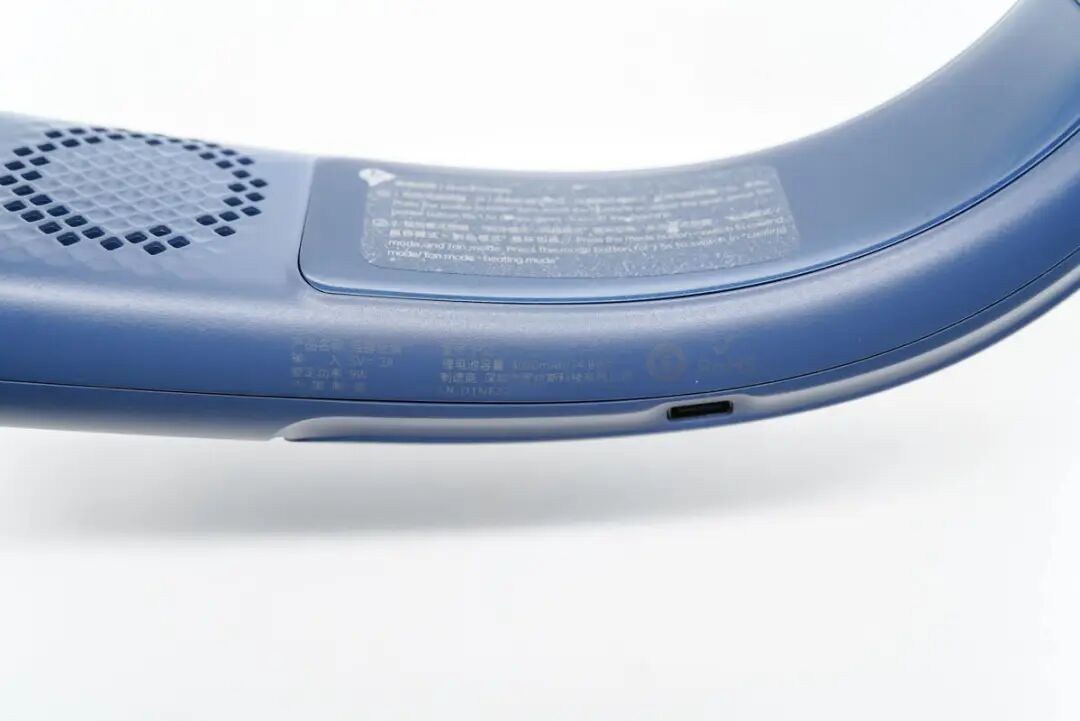

边缘外壳上印有产品参数，型号FG1，支持5V2A输入，额定功率9W，锂电池容量为4000mAh/14.8Wh，制造商为深圳市图拉斯科技有限公司。

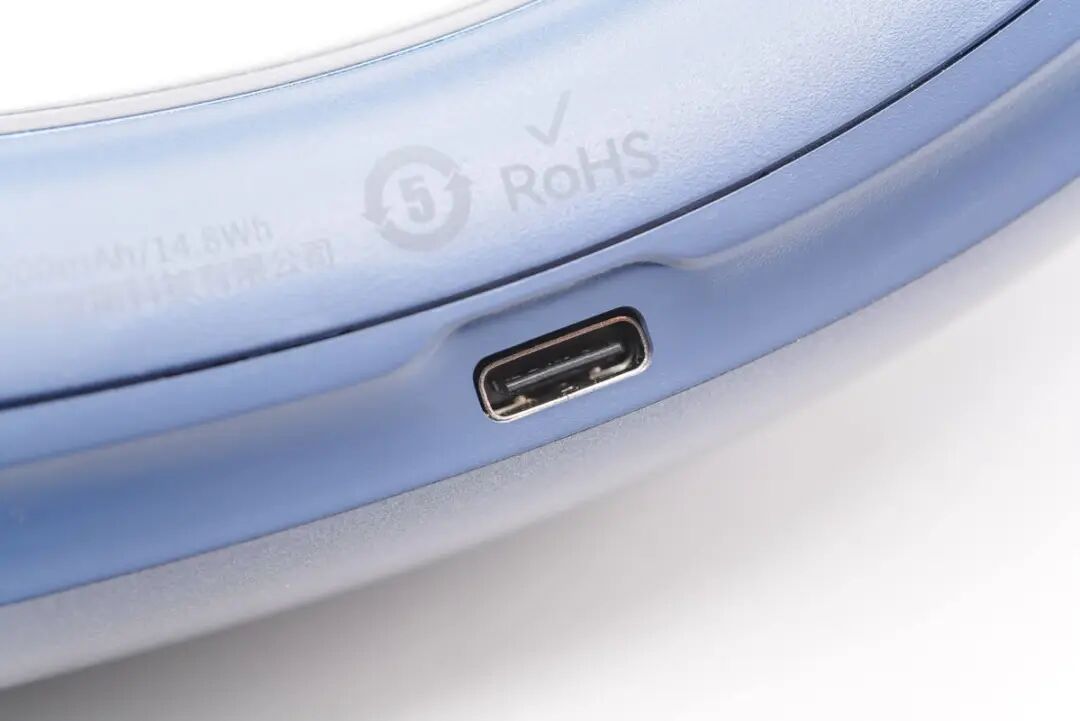

右边还有RoHS认证标识，产品采用USB-C接口充电，适配市面上的绝大多数充电器。
两侧底部是蓝色亮面装饰板。

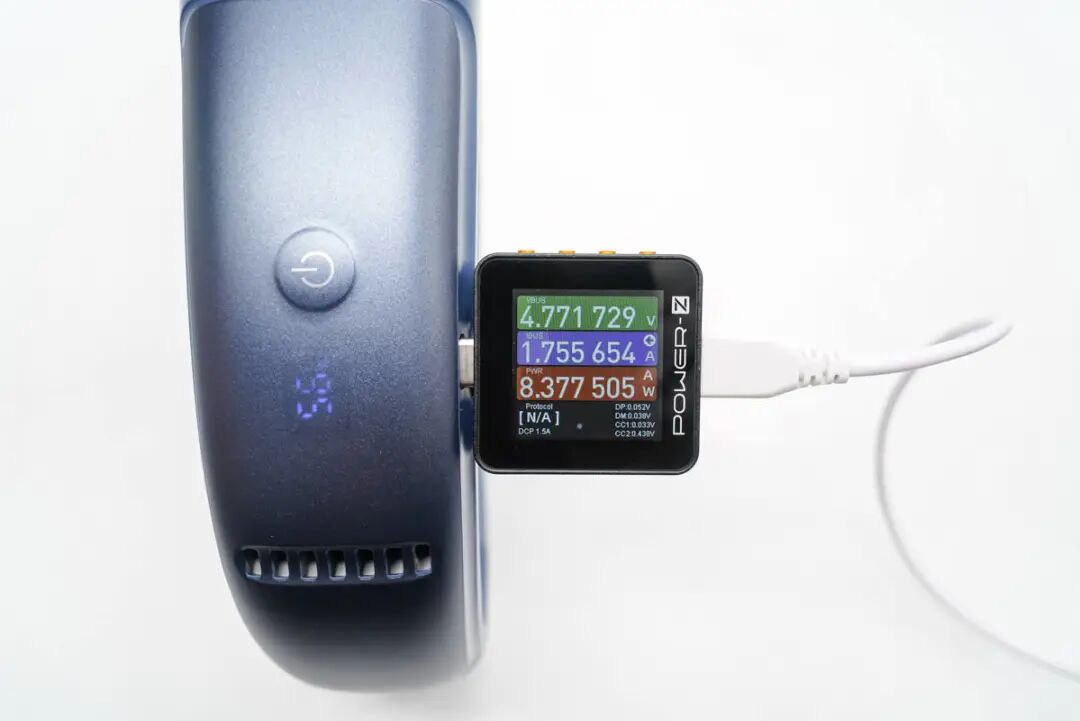

给图拉斯这款酷飞2挂脖空调充电，使用ChargerLAB POWER-Z KM002C测得输入功率为4.77V 1.76A 8.38W。
图拉斯 酷飞2挂脖空调拆解
对图拉斯这款酷飞2挂脖空调的外观、功能等有了了解之后，下面继续对其进行拆解，看看内部如何设计。

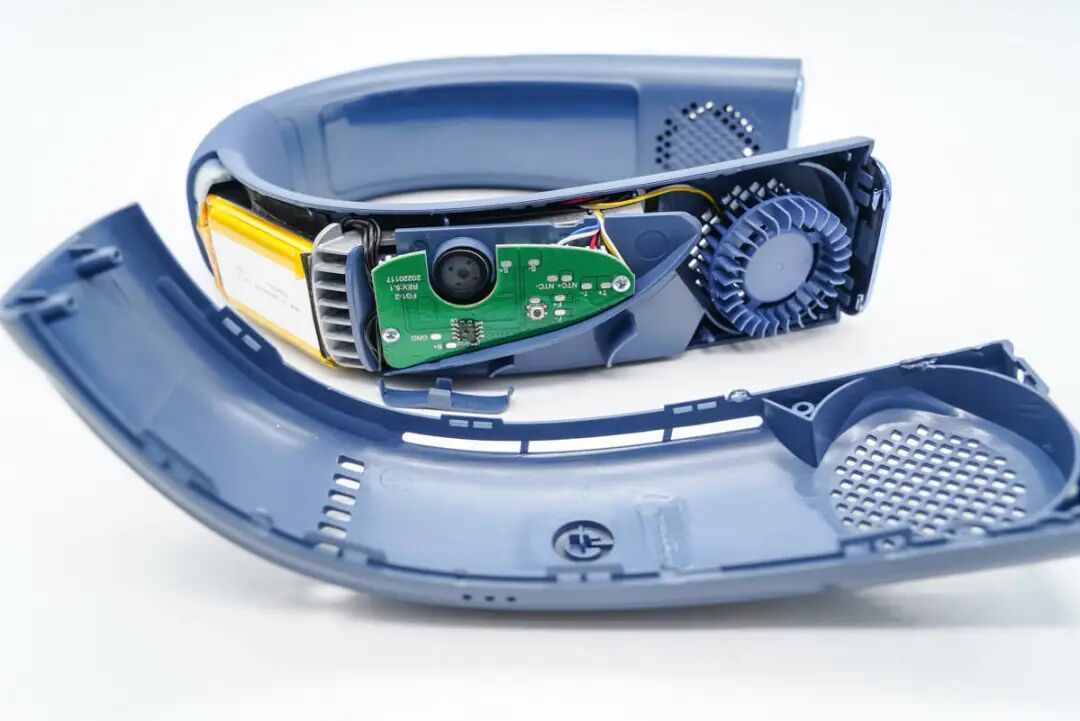

首先拆掉空调左侧的外壳，外壳底部为进气口，底部离心风扇从两面进气，经过侧面和AG磨砂盖板吹出。

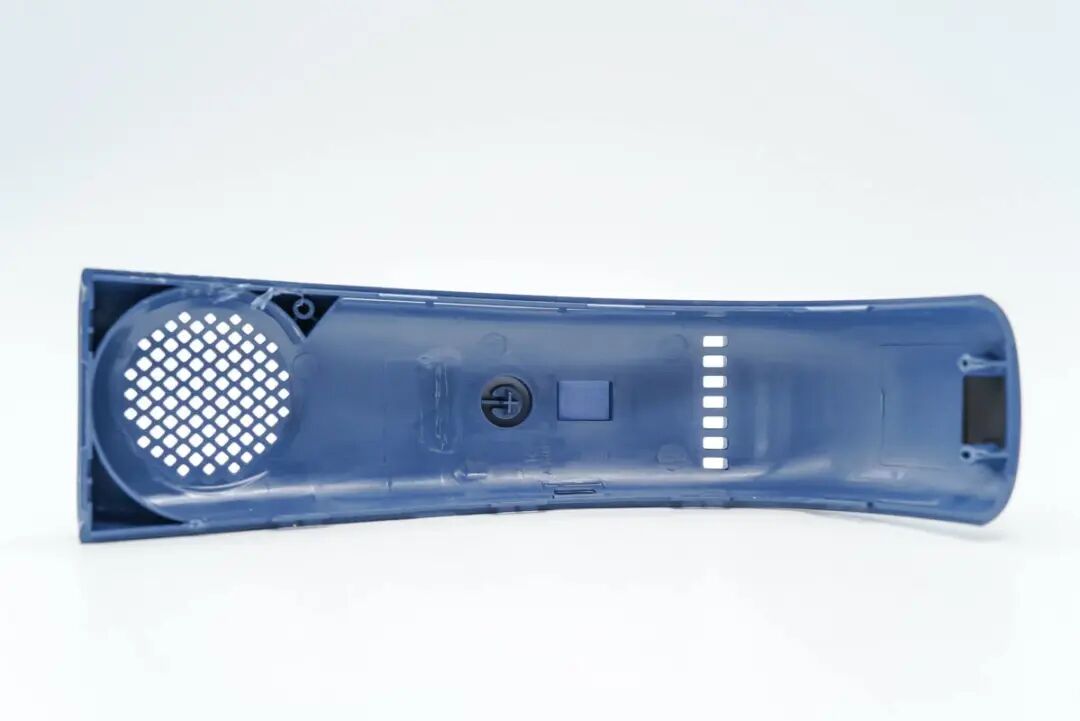

壳体垂直开孔为出风开孔，圆形开孔为进气孔，外壳侧面有一个模式按钮连杆。
壳体侧面是扬声器开孔。
外壳内部导风板特写，下面为导风设计，将风扇吹出的气流引导到侧面吹出。

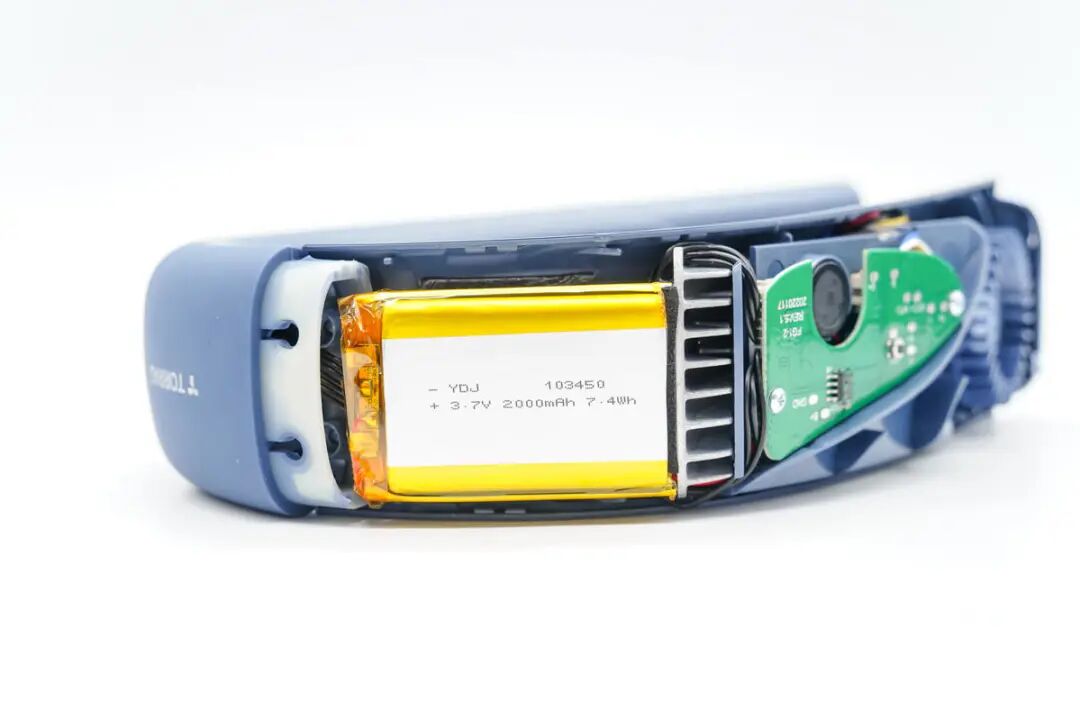

顶部为空调内置电池。

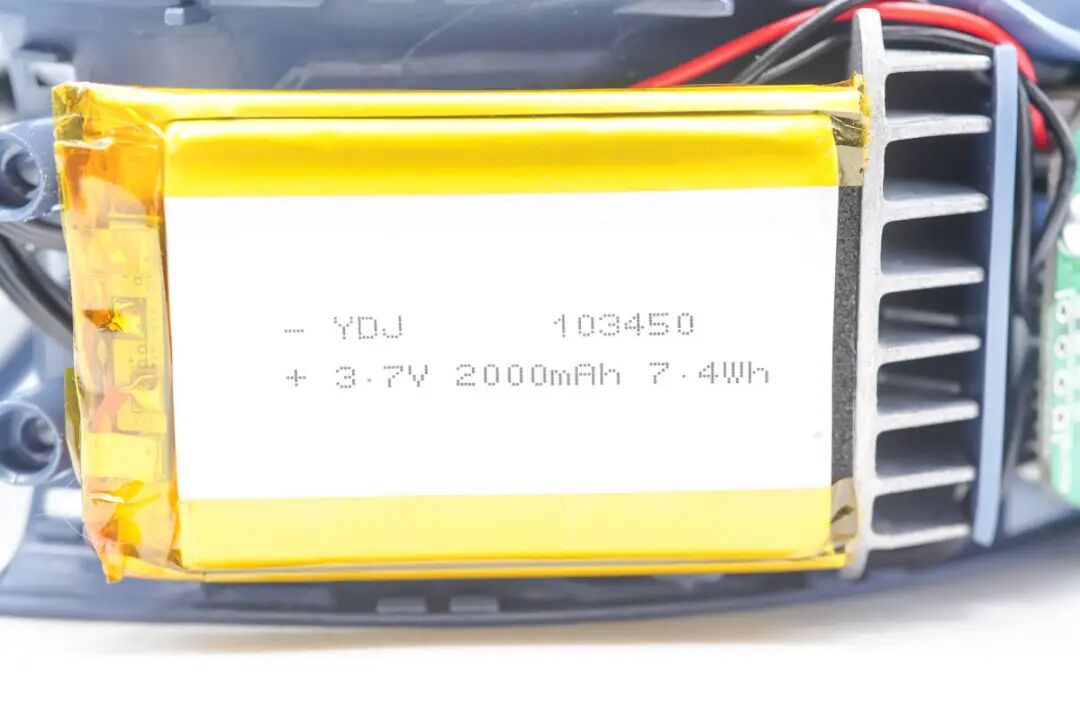

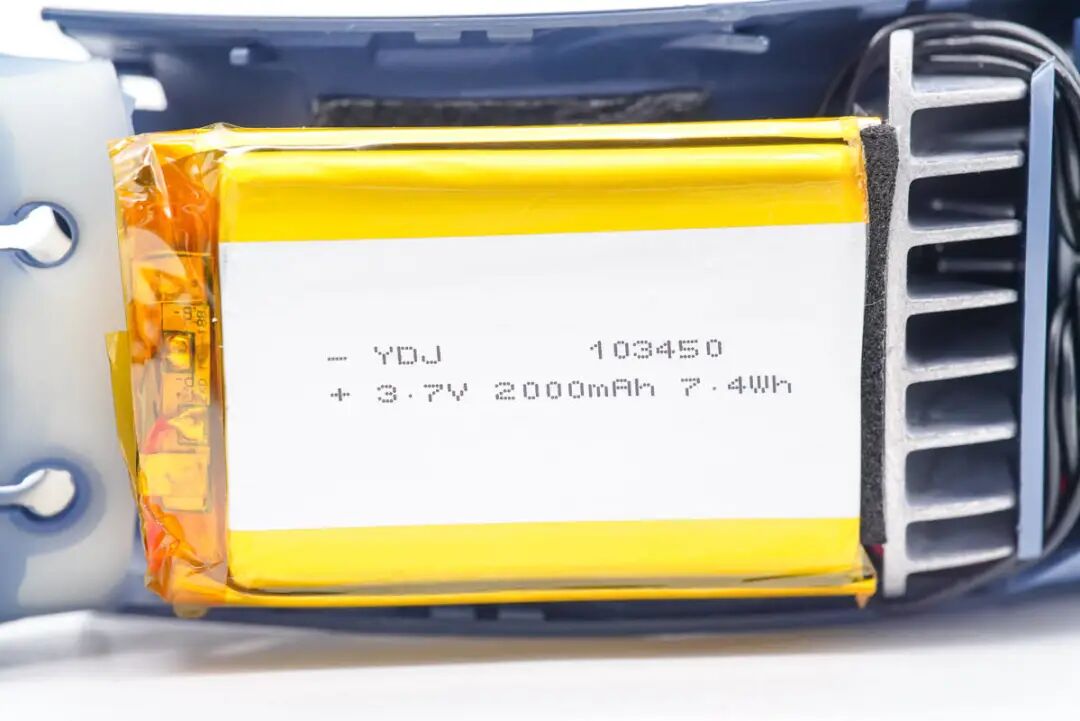

空调内置103450锂电池，厚度10mm，宽度34mm，厚度50mm，额定电压3.7V，容量为2000mAh。
接着拆解右侧的壳体，下面隐藏数码管用于电量显示。

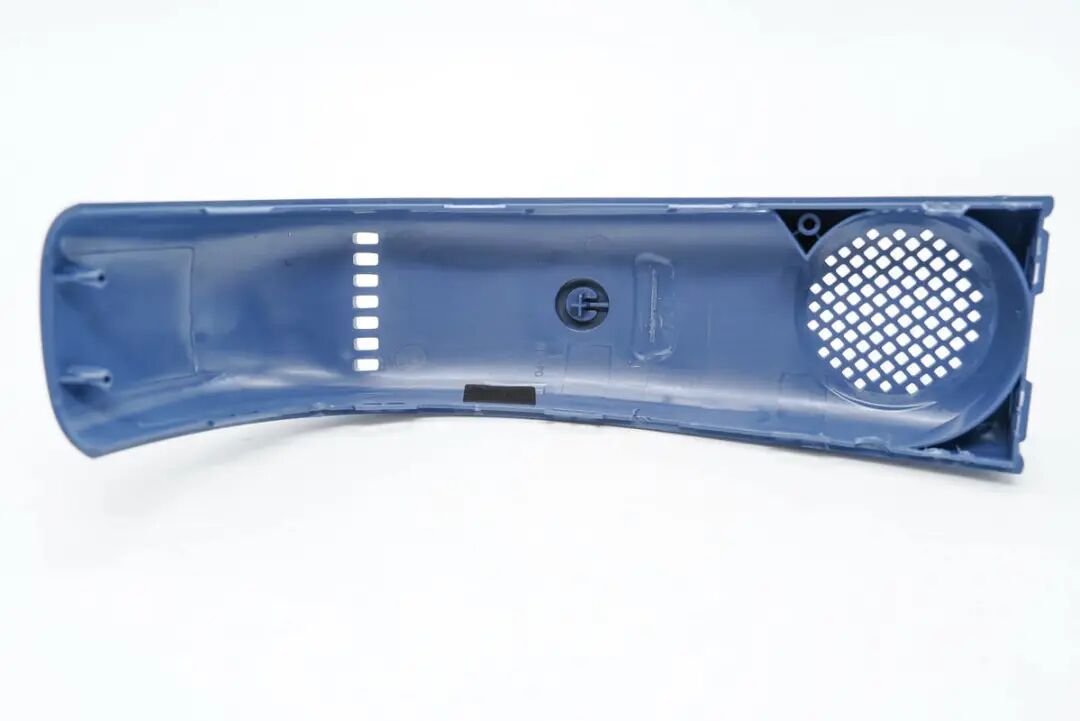

壳体内部电源按键连杆，隐藏的电量显示屏开孔。

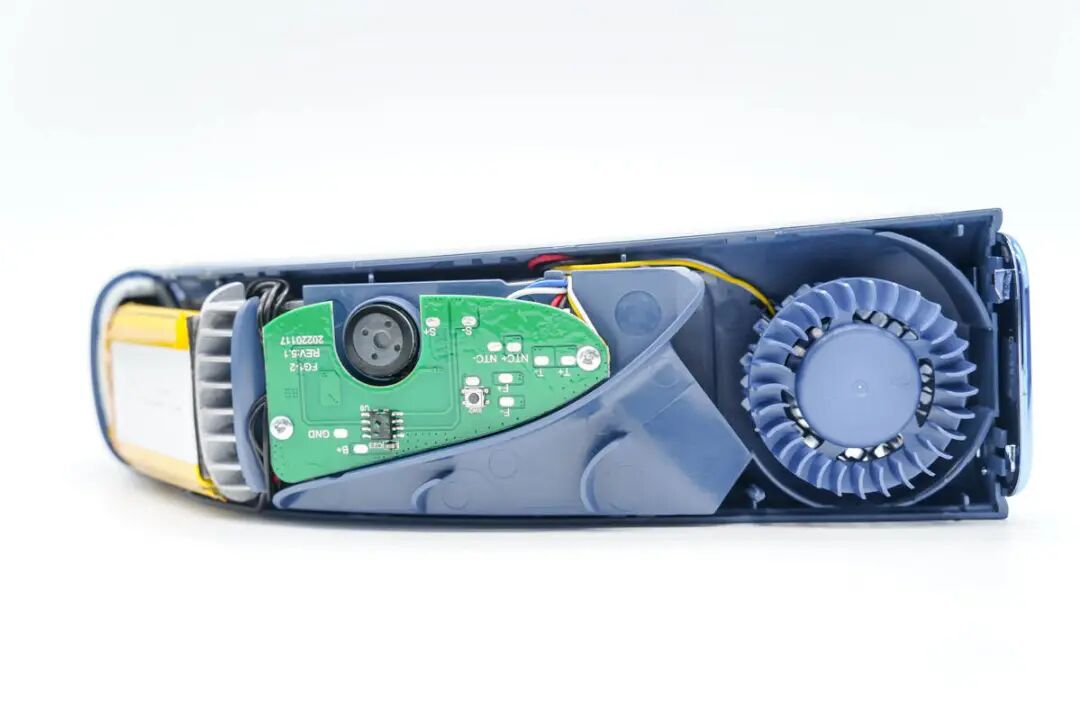

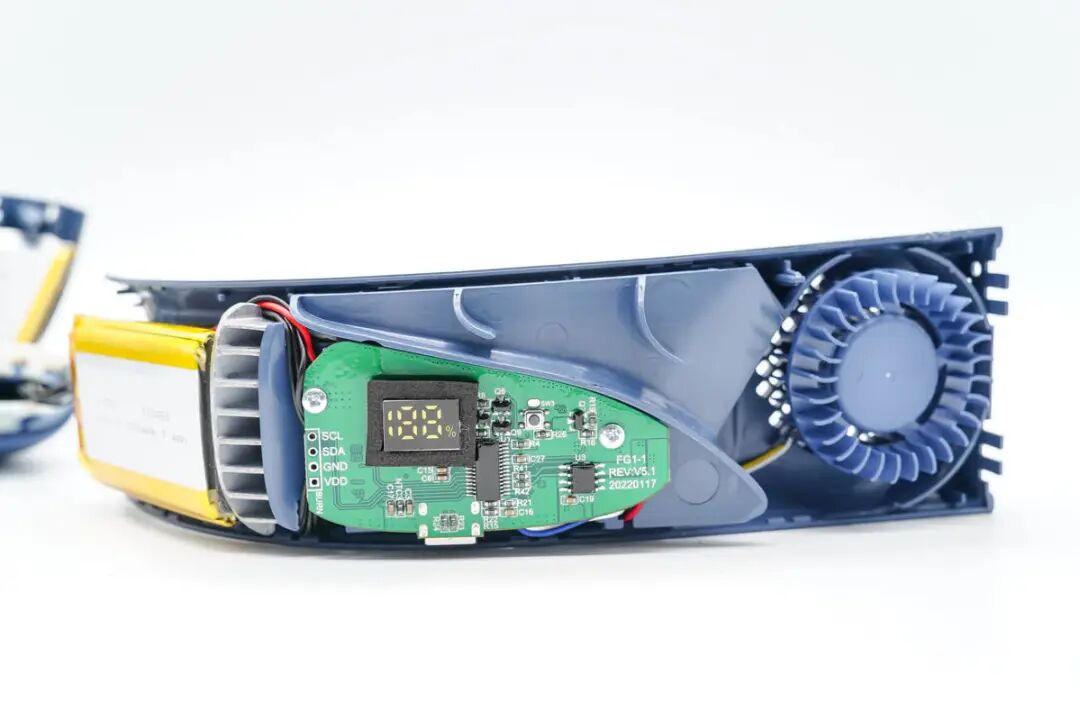

壳体内部的电路板和导风板特写，电路板契合导风板造型设计，使用螺丝固定在导风板上，导风板将气流导向上方吹出。
右侧壳体内置的电池与左侧完全相同。

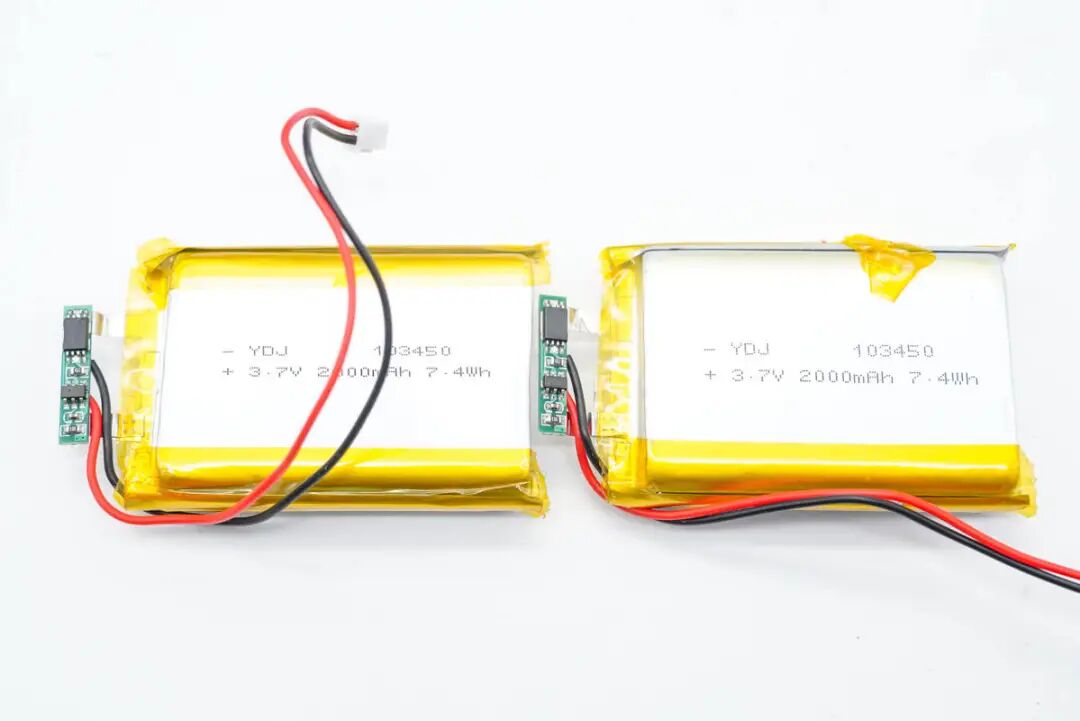

两颗电池特写，电池均焊接保护板用于过充，过放以及过流保护。

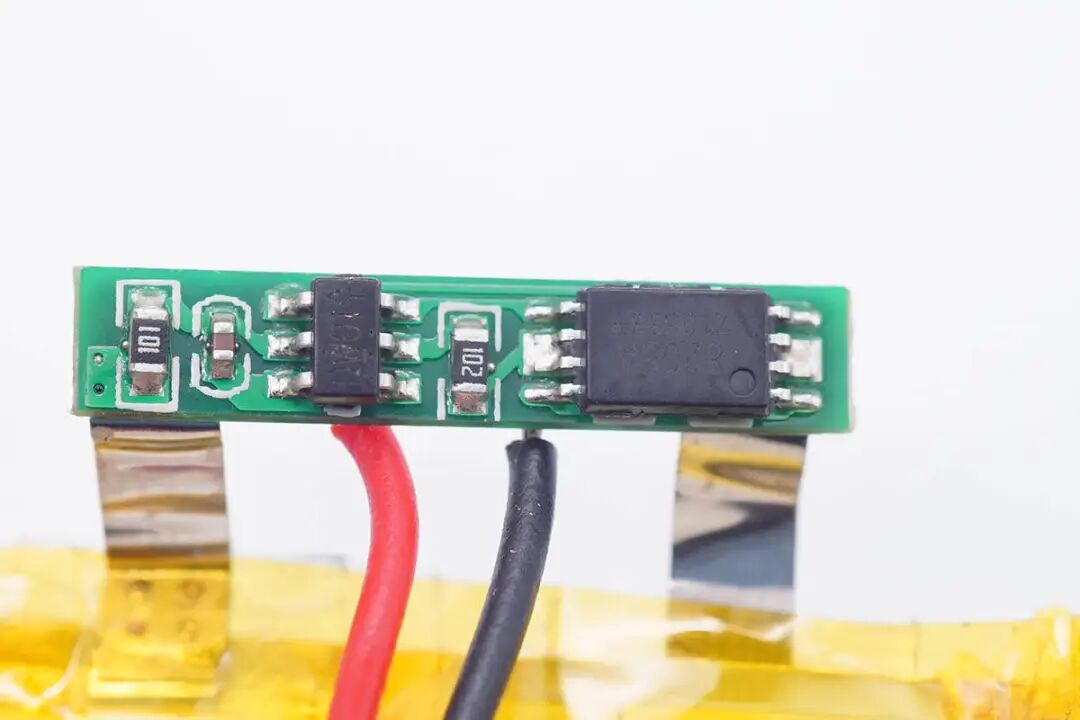

保护管和保护芯片特写。

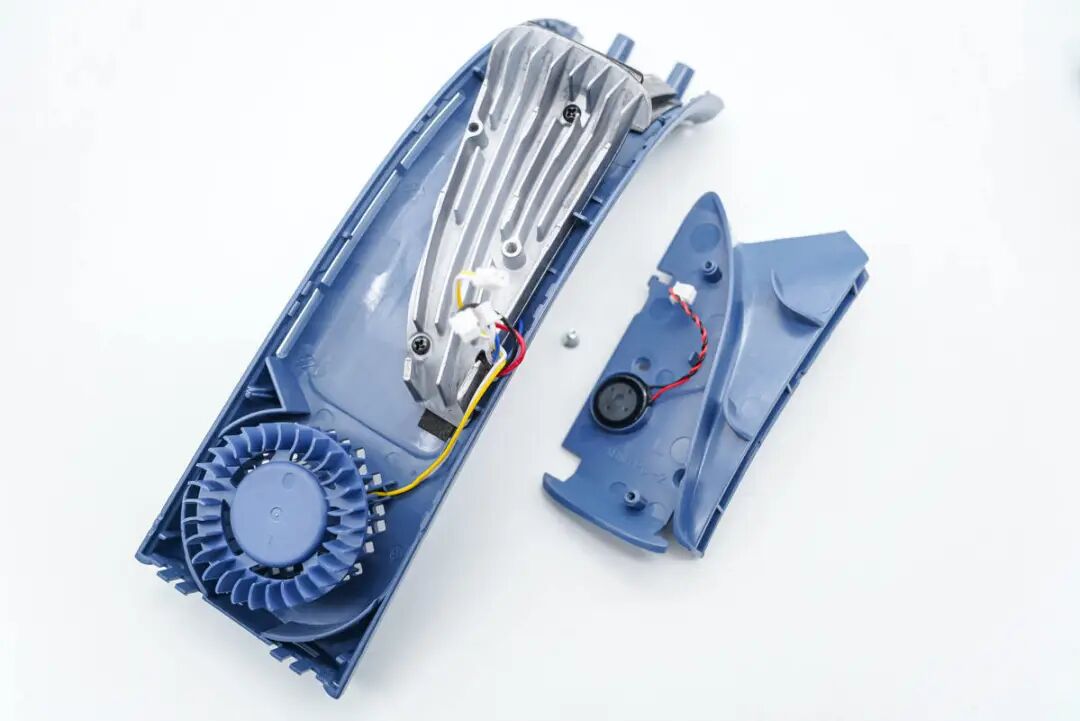

取下导风板上面的PCB，取下导风板，下面是为TEC制冷片的铝制散热片，用于在制冷时散发热量。
另外一侧也是同样的散热片设计。

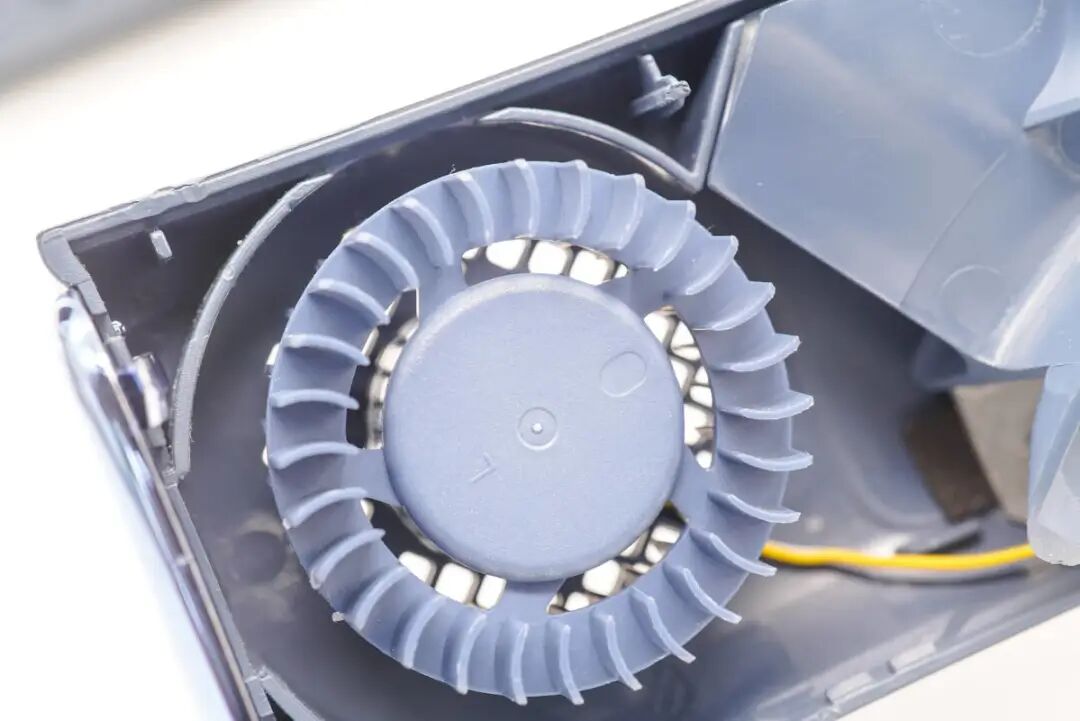

离心风扇特写，两面进气，空气通过外壳的壳体结构吹出。

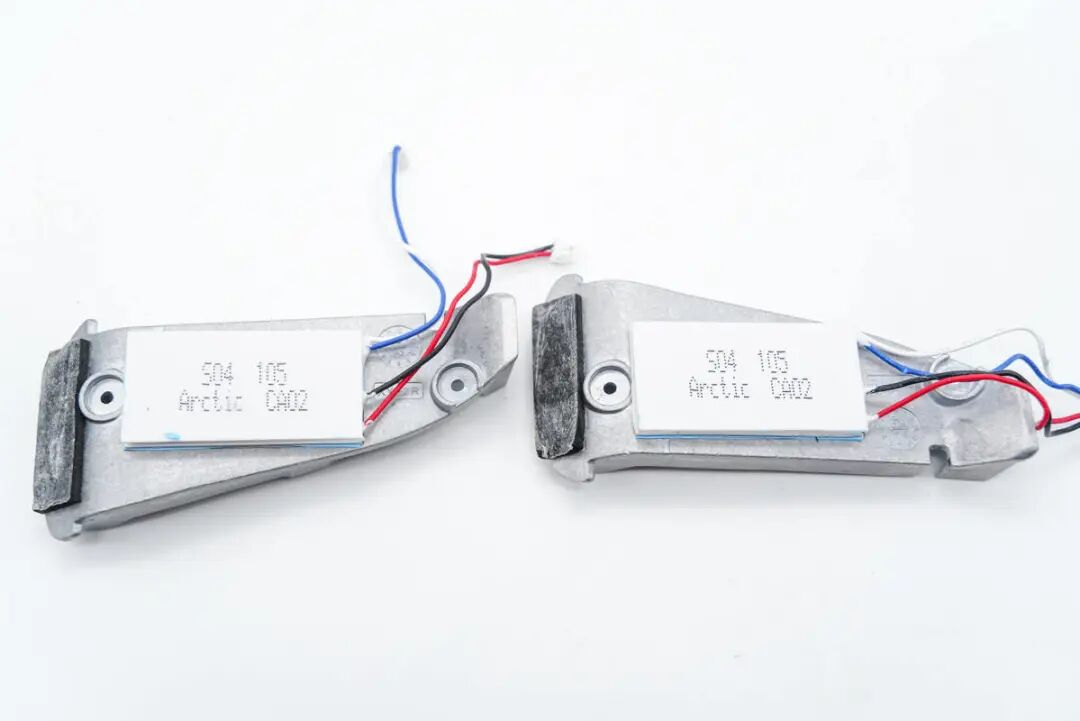

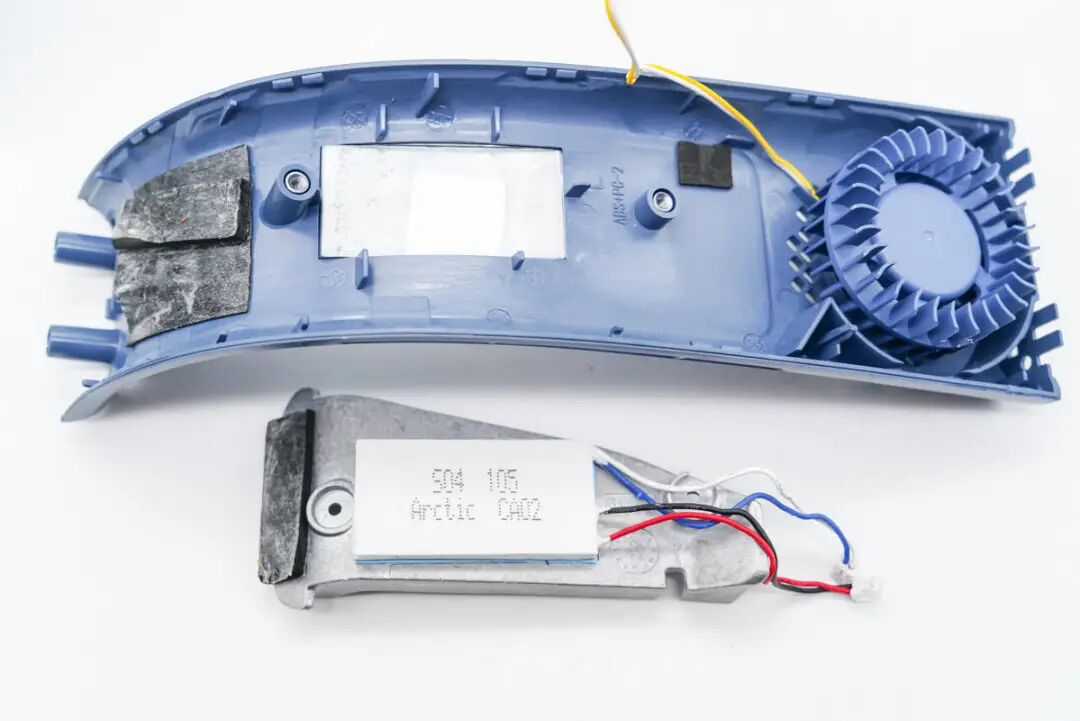

拆下散热片，散热片上固定一块TEC制冷片，壳体对应的位置开槽，用于传导制冷或制热。
两侧都是同样的设计。
内设很多方形PN结小柱子，两个一组串联，通电后会一面制冷，一面发热，将人体发热传导到散热器上。反向通电就会为人体加热，实现冬天的制热效果。
TEC制冷片上直接集成了热敏电阻，可以时刻精确的监控制冷片温度，实现高效精准的控温，确保舒适的使用。

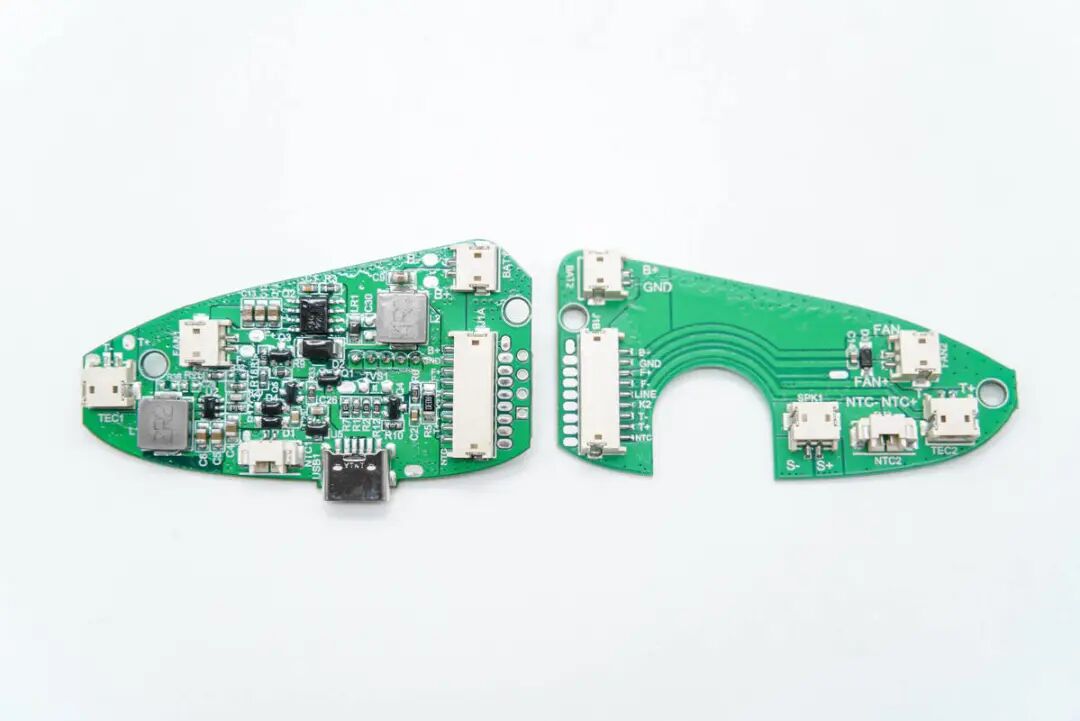

接下来介绍空调的电路部分，图中左侧为控制板，右侧为接线板，用于左右两侧的连接。
控制板背面是两路电感，用于电池充放电和以及制冷制热控制。接线小板上面是连接电池，风扇，制冷片和NTC的插座。

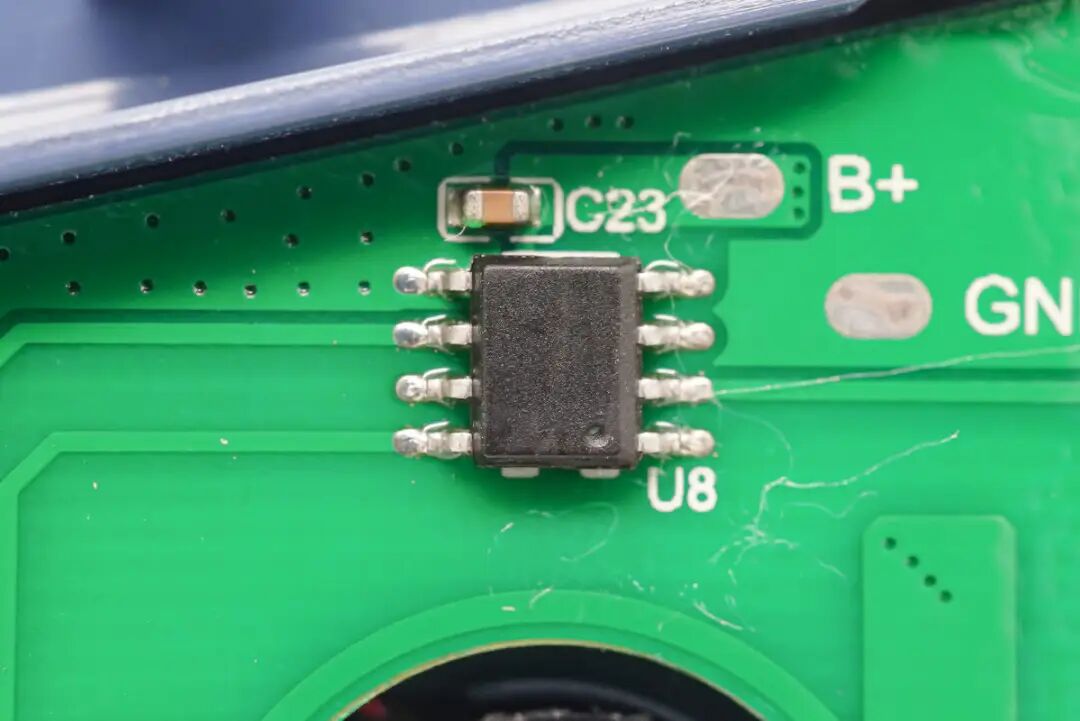

接线小板上有一颗无标功放芯片，用于驱动扬声器。

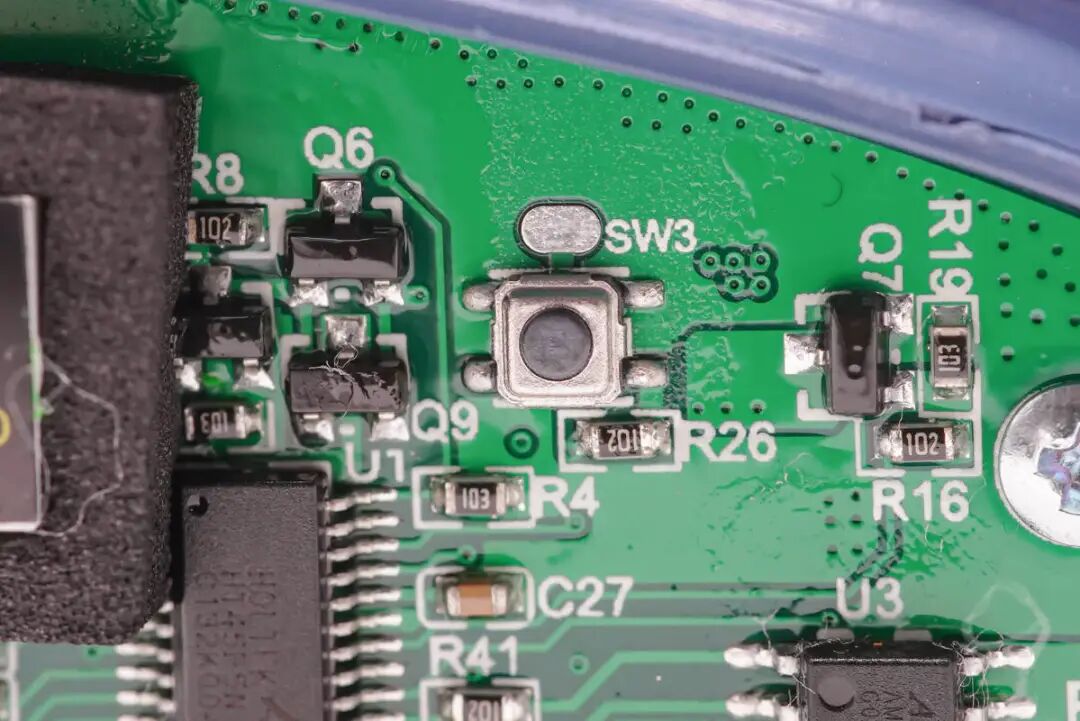

切换工作模式的贴片按键。对应各个连接器的测试点，便于产品测试。

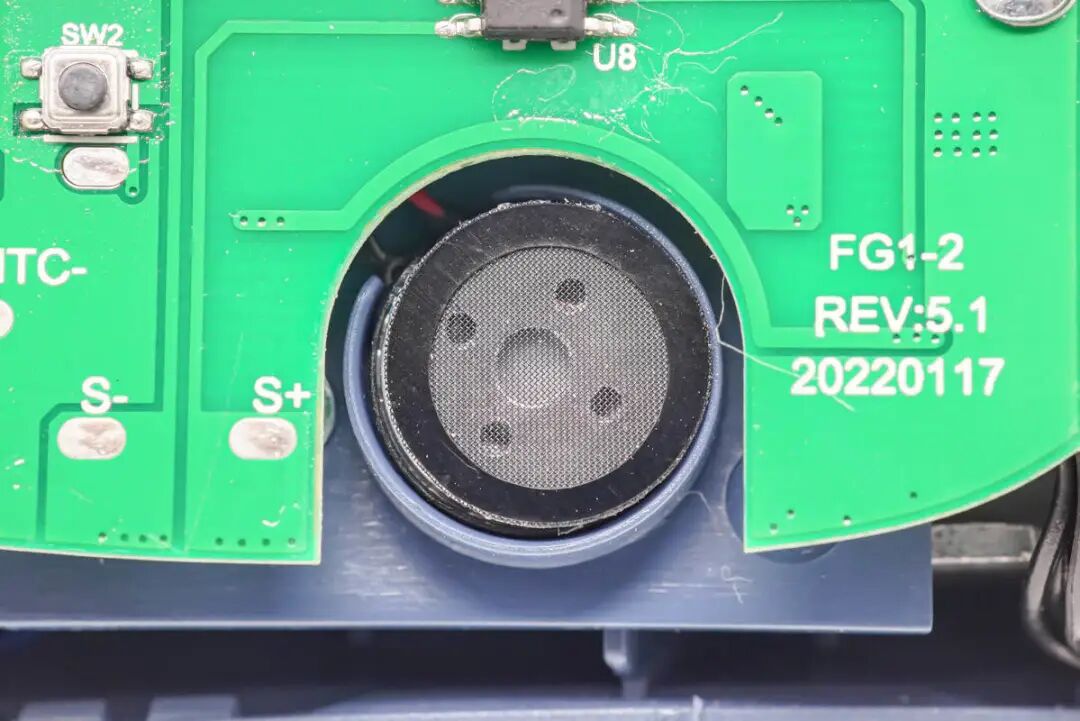

扬声器特写。

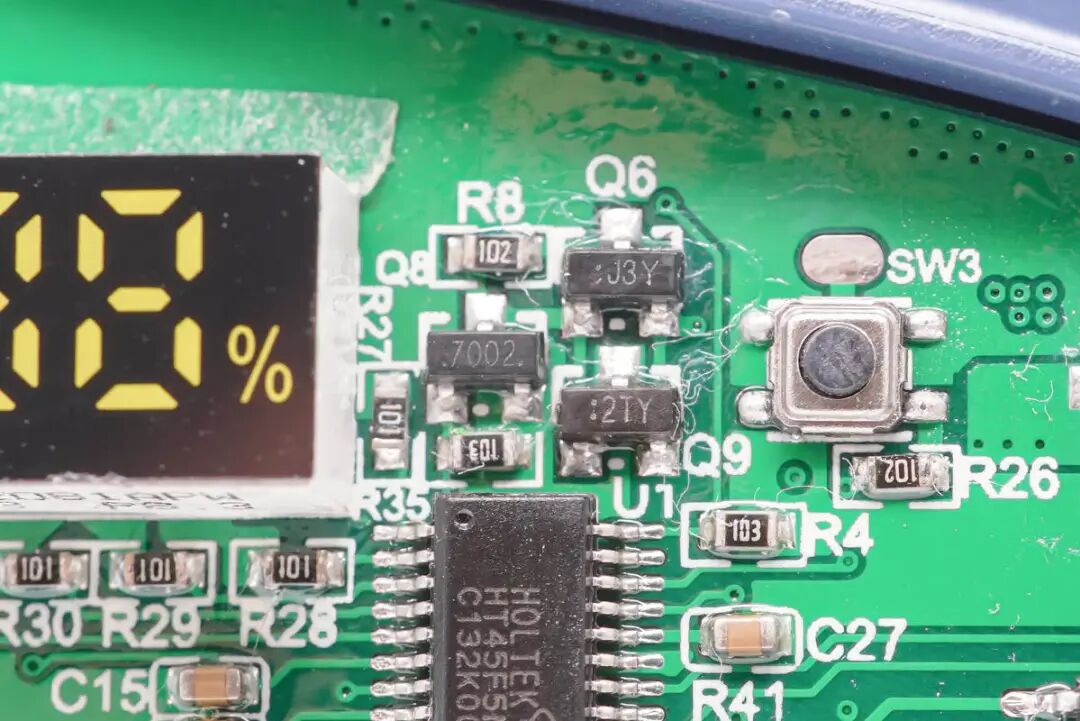

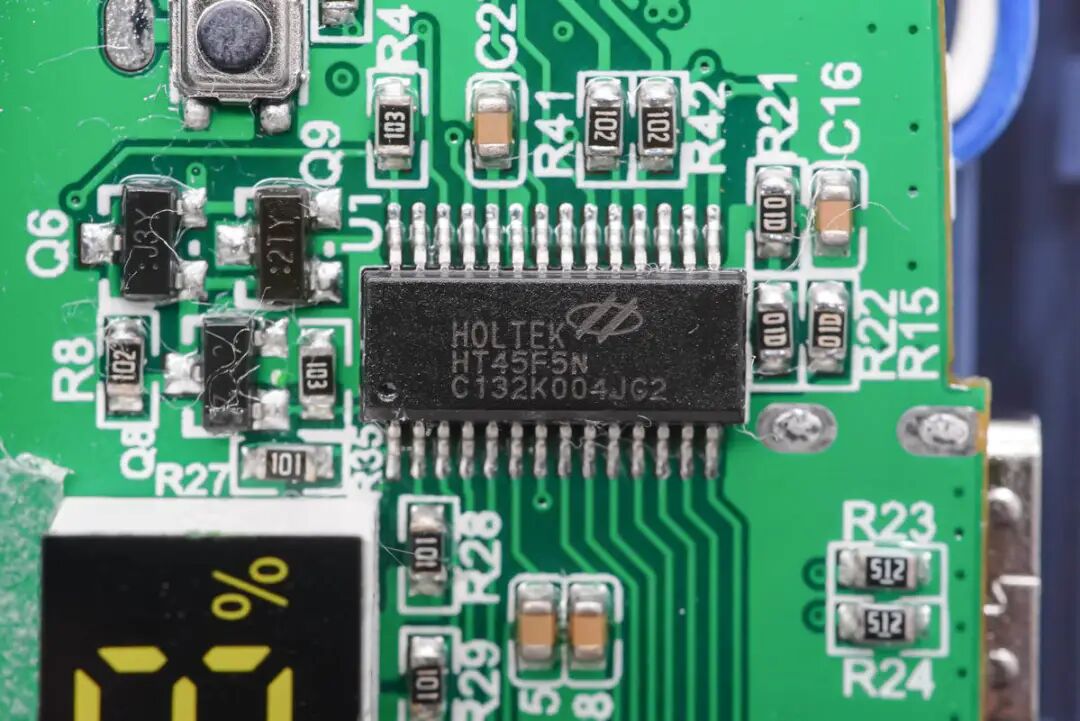

控制板采用一颗合泰HT45F5N专用单片机用于电池充电，电量显示以及制冷和制热控制。单片机内置充放电PWM控制，内置ADC，集成度高，功能全面。

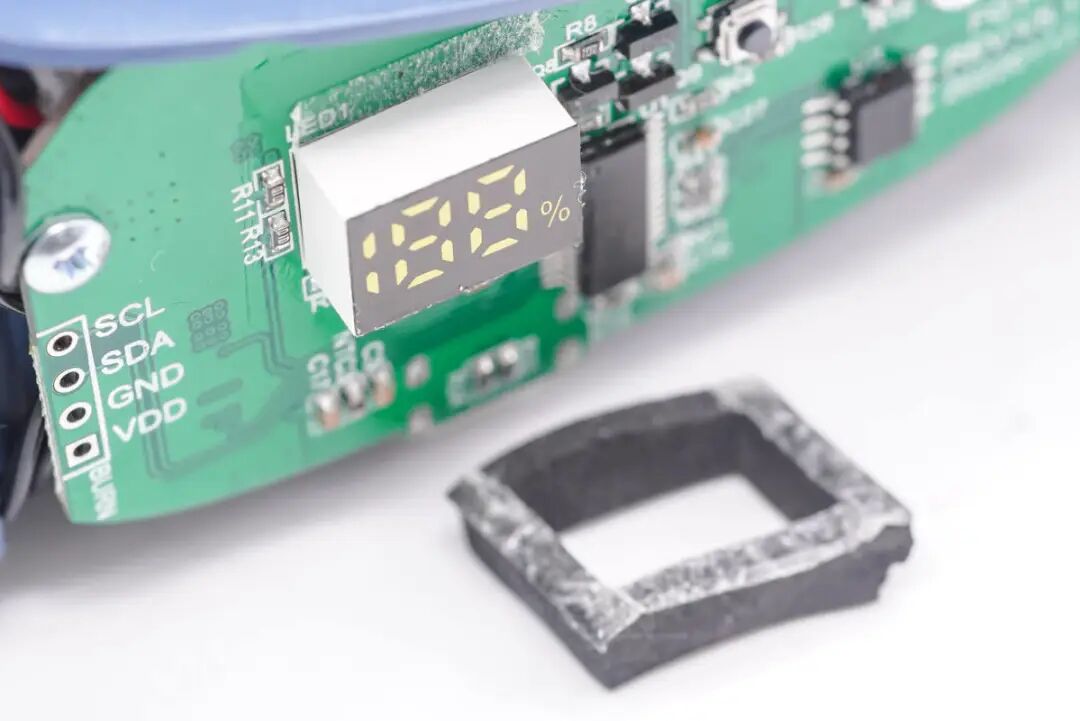

用于电量显示的LED数码管外套泡棉遮光。

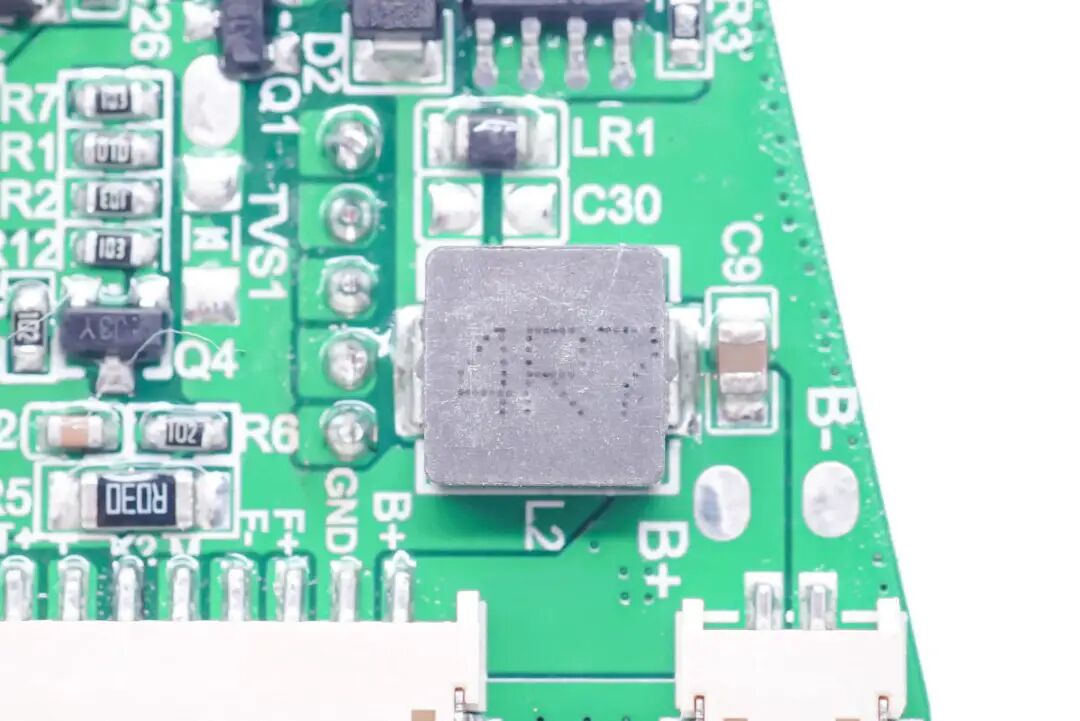

为电池充电降压的4R7电感。
电池充电及放电输出使用一颗N+P的双MOS管，来自迪浦，型号PT4606，内置一颗NMOS和一颗PMOS，和泰单片机输出驱动信号，用于输入降压为电池充电，以及电池升压输出。

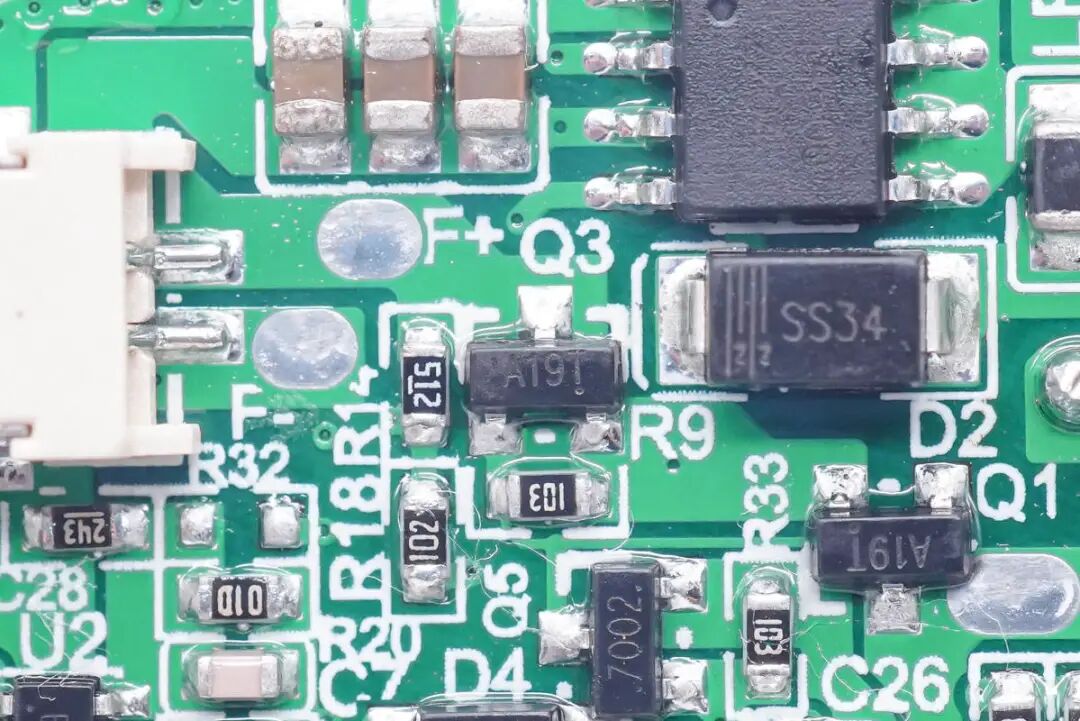

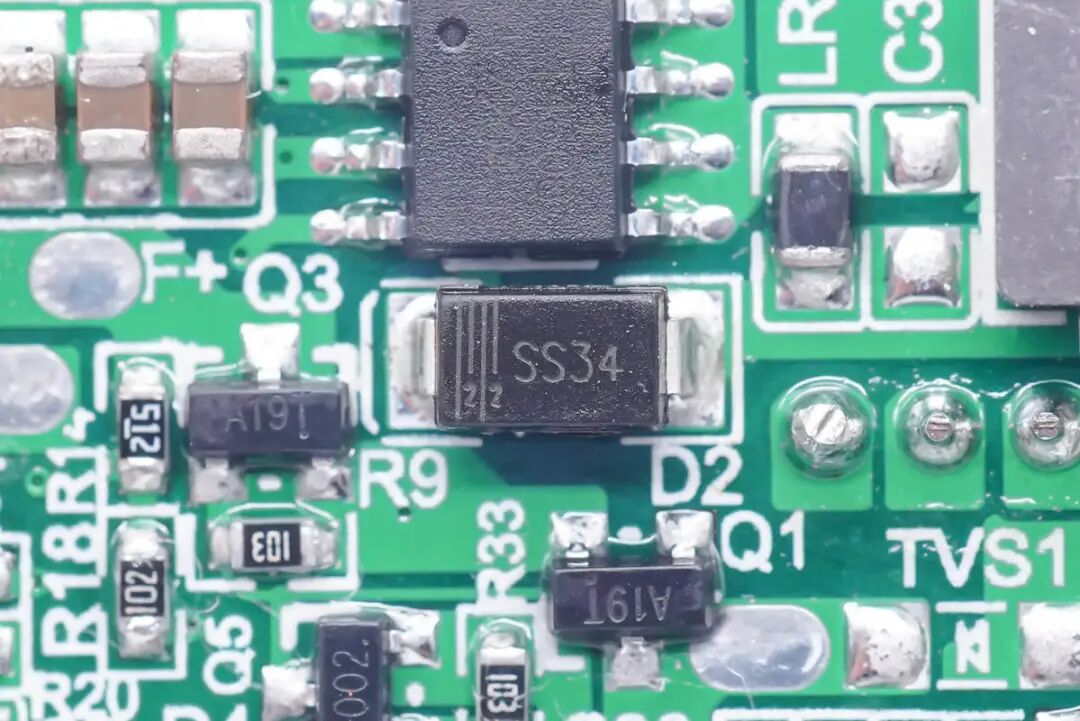

与PMOS并联的SS34肖特基二极管，用于提升升压效率。
用于为制冷片供电的降压电感。

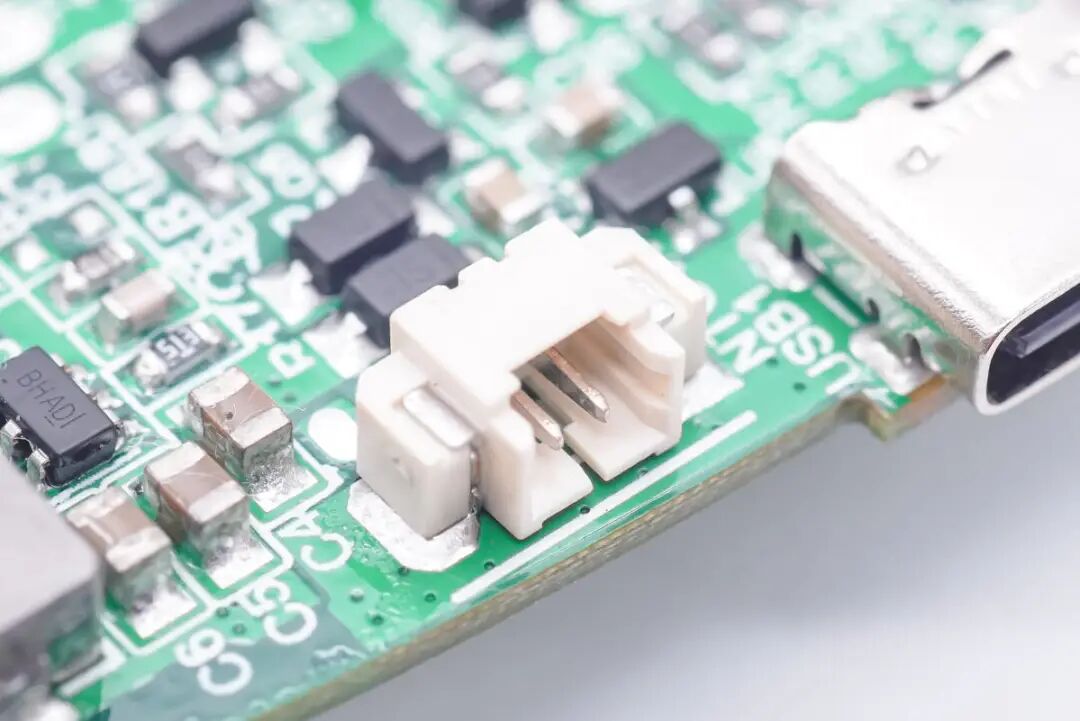

降压芯片来自钰泰，丝印BH，实际型号为ETA3499，是一颗3A输出的同步降压转换器，内置开关管，固定1MHz开关频率，采用SOT23-6封装，用于制冷片调压供电，控制温度。

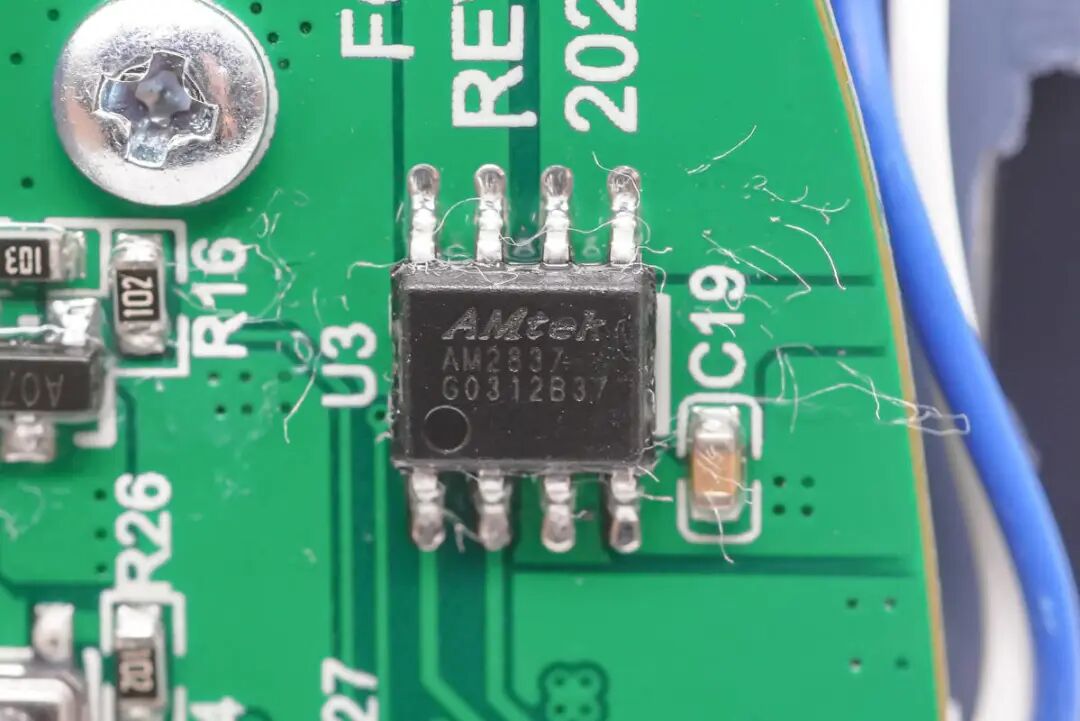

制冷片制冷和制热切换使用晶致半导体AM2837全桥驱动芯片，改变制冷片的供电方向，从而起到改变冷热端的效果，芯片支持3.5A输出电流，内置过电流和过热保护。
贴片电源开关特写。
单片机外置的信号三极管。
用于供电切换的3401 PMOS，丝印A19T。

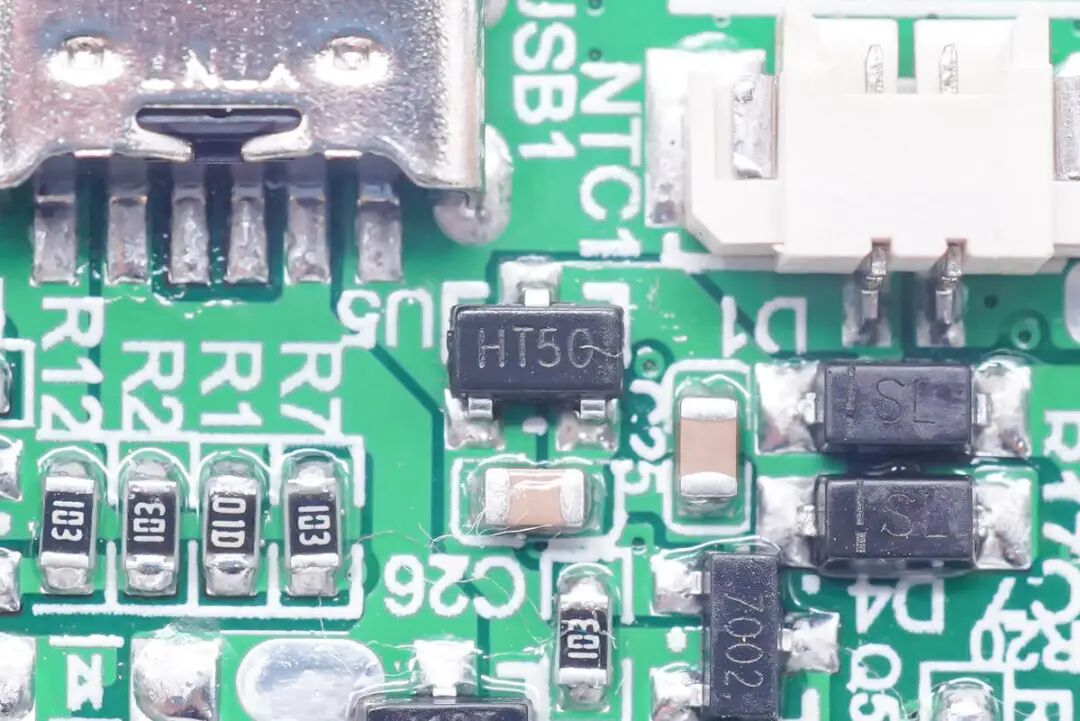

丝印HT50的稳压IC。

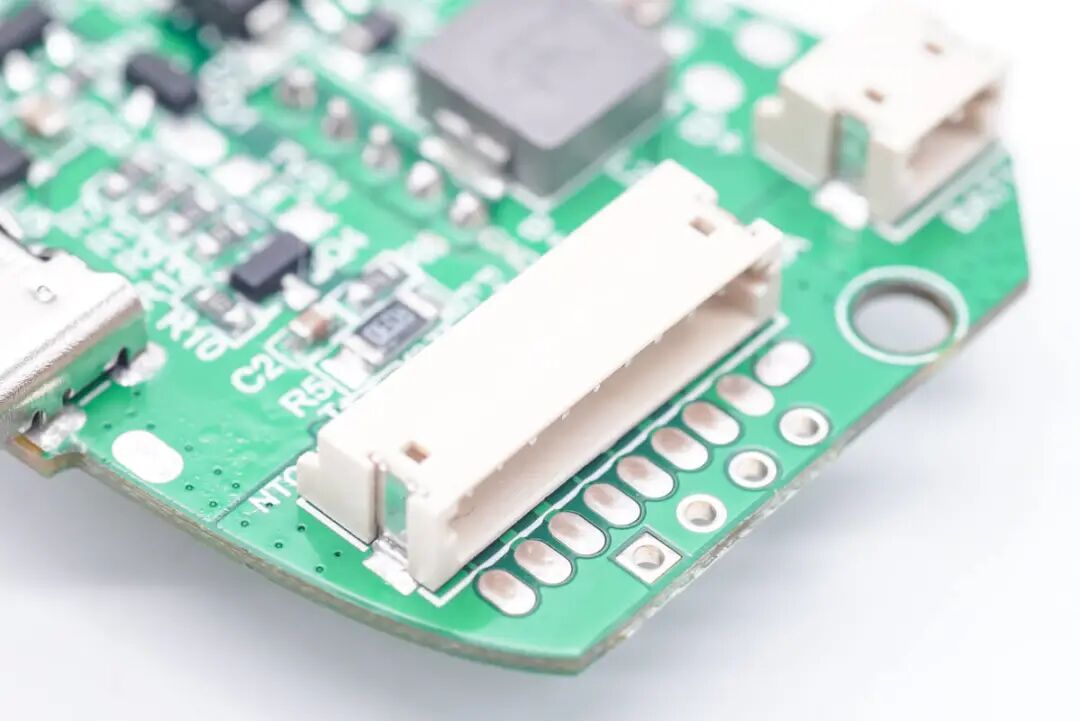

连接另一侧小板的连接器。

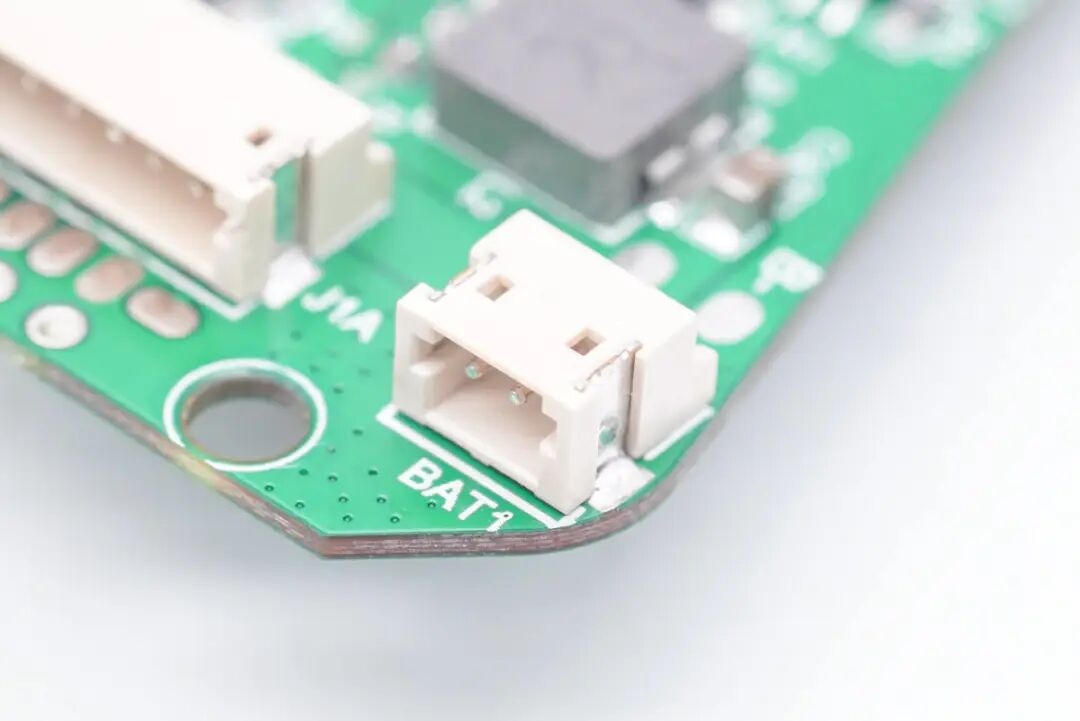

连接电池的插座。

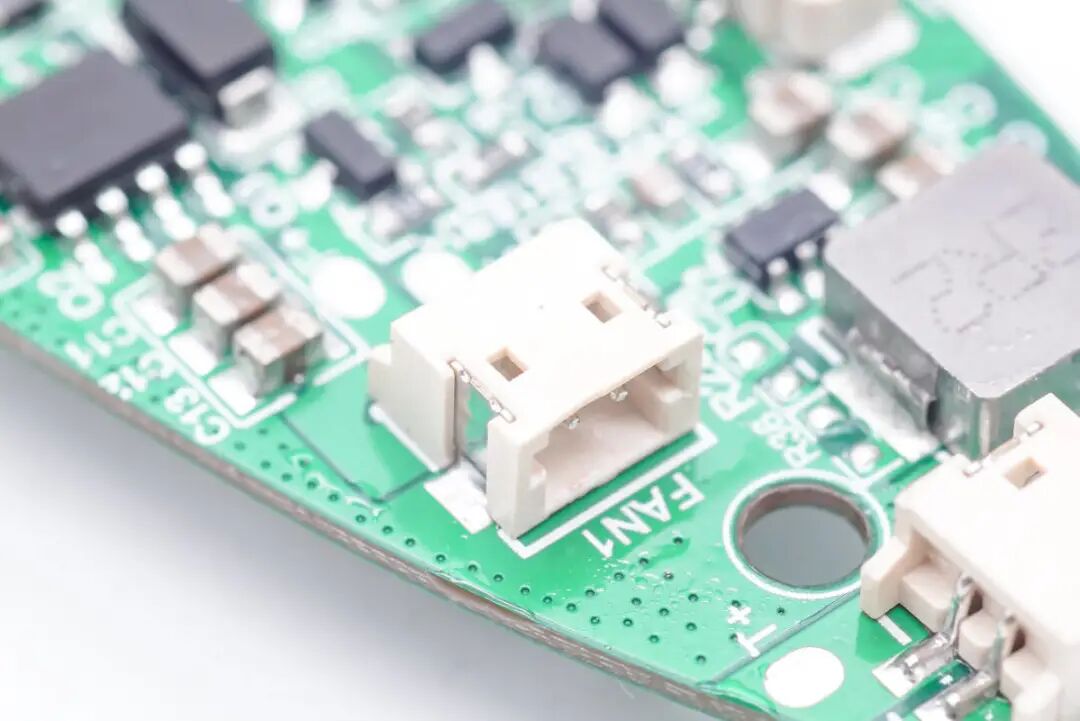

连接散热风扇的插座。
连接热敏电阻的插座。

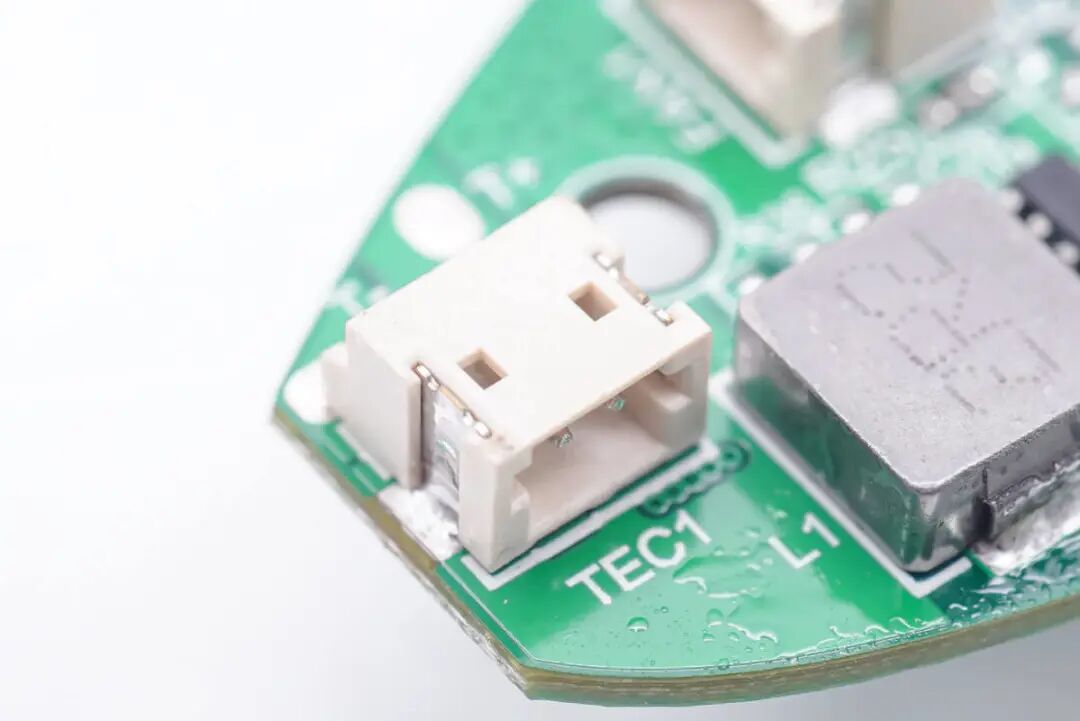

连接制冷片的插座。

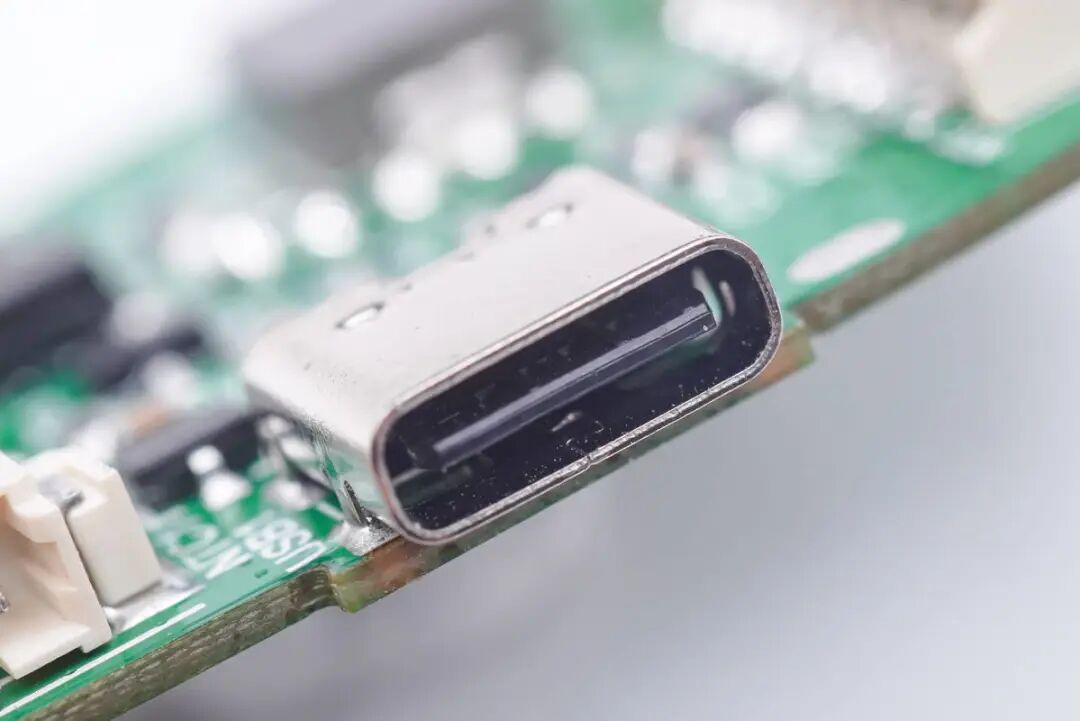

USB-C母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
图拉斯酷飞2挂脖空调内置TEC制冷片，能够为人体提供与空调相同的降温效果或加热效果，帮助降温和放松，尤其夏天即将来临，相信这款产品能够带来更加优秀的体验。
充电头网通过拆解了解到，图拉斯酷飞2挂脖空调内置4000mAh锂电池，支持长时间使用。产品具备凉风模式，热疗模式和空调模式，不同季节均可使用。空调内置两片TEC制冷片，并在制冷片内部集成NTC热敏电阻，精确检测温度，响应更快，控温高效精准。
控制板使用和泰HT45F5N单片机用于电池充放电管理和整机功能控制，搭配钰泰ETA3499进行降压控制TEC制冷片功率，并使用晶致AM2837控制制冷片供电，控制制冷和发热。外壳内部设有大面积散热片和导风板，充分利用风扇风力，散热高效且静音。
