拆解报告：安能科技超迷你30W氮化镓充电器
----- 充电头网拆解报告 第2118篇 -----
前言
30W氮化镓充电器是市场上主流的快充规格，对苹果和安卓手机都有很好的兼容性，有着不错的使用体验，氮化镓的加持，使得体积相比20W的充电器差不多，市场上的出货量很大。
充电头网拿到了安能科技一款30W氮化镓快充，这款充电器可能是目前业界最小的30W氮化镓快充，支持20V1.5A输出，可为支持PD快充的笔记本充电，同时支持PPS快充输出，对安卓手机快充的兼容性也很好，下面充电头网就对这款充电器进行拆解，看看内部是如何设计。
安能科技迷你30W氮化镓充电器外观

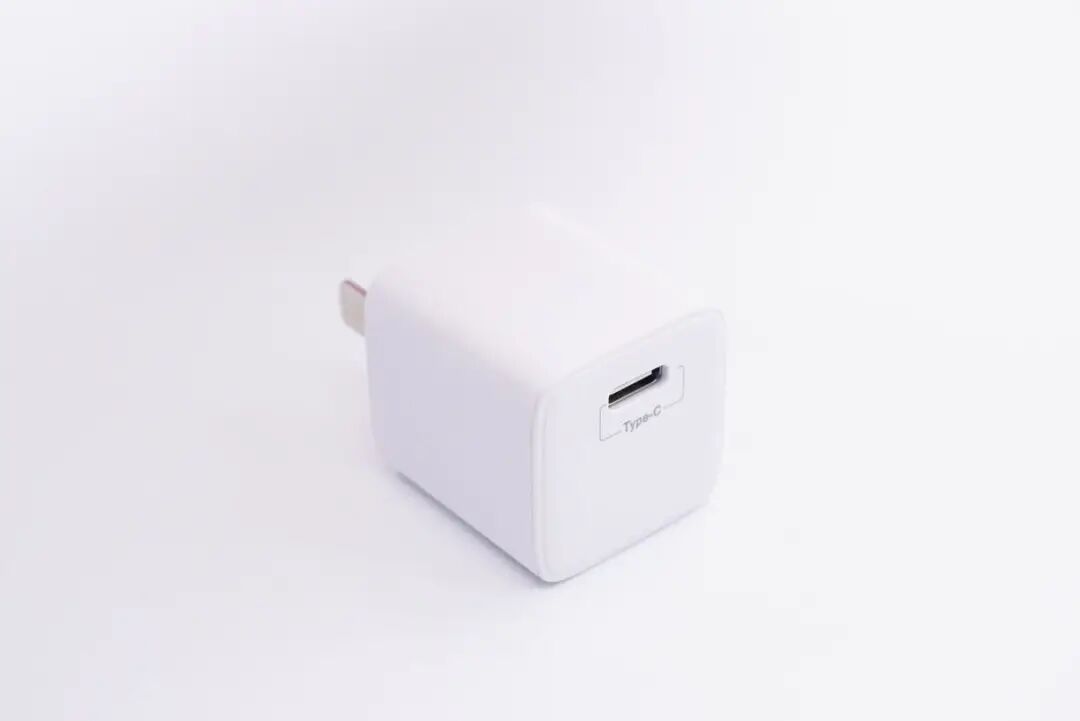

充电器采用PC材质白色外壳，表面哑光抗指纹，比较经典的小方块设计。

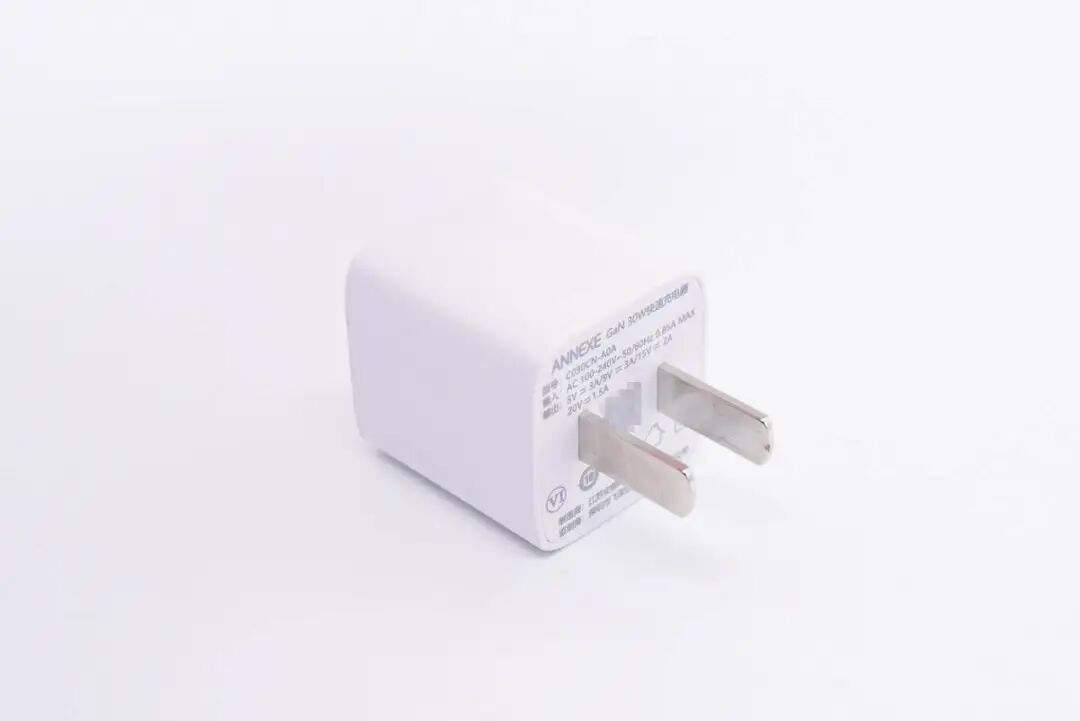

充电器配备固定式国标插脚。

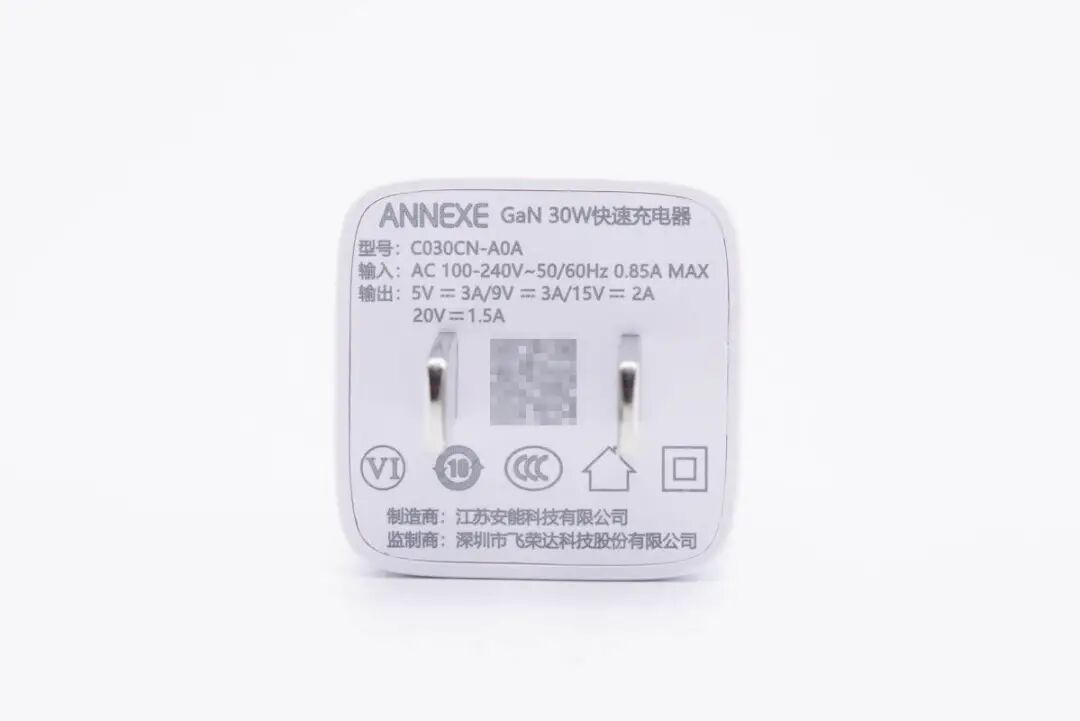

输入端外壳上有充电器参数
型号：C030CN-A0A
输入：100-240V~50/60HZ 0.85A
输出：5V3A、9V3A、15V2A、20V1.5A
制造商：江苏安能科技有限公司
监制商：深圳市飞荣达科技股份有限公司
充电器已经通过了CCC认证以及VI级能效认证。

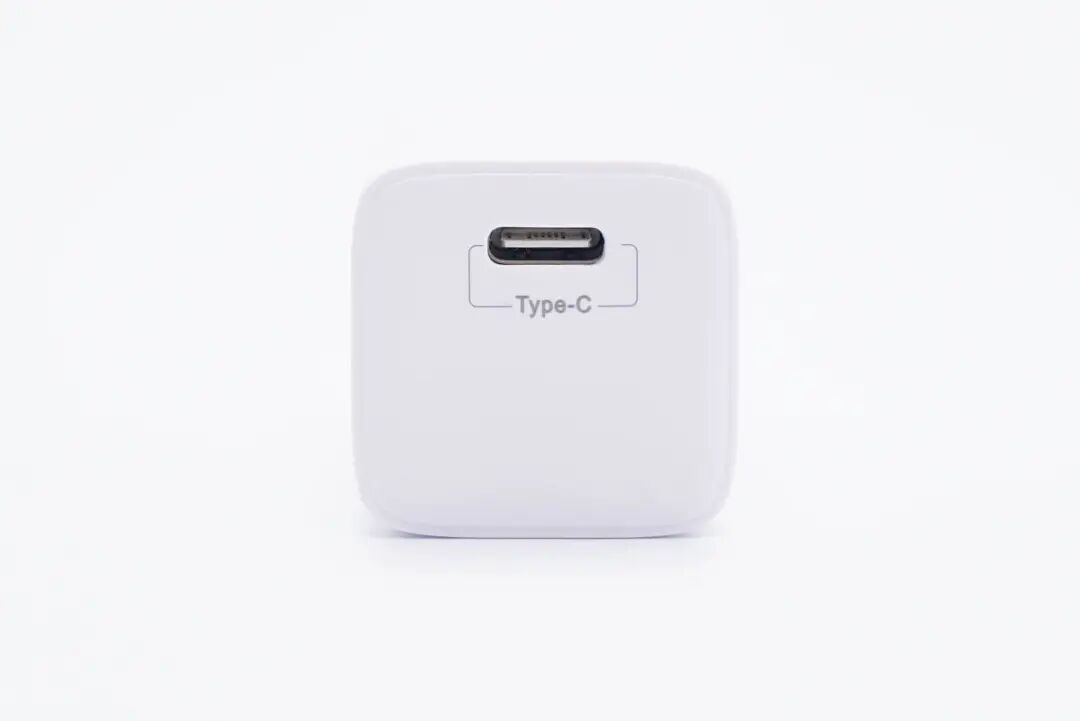

顶部配有单USB-C接口，白色胶芯。

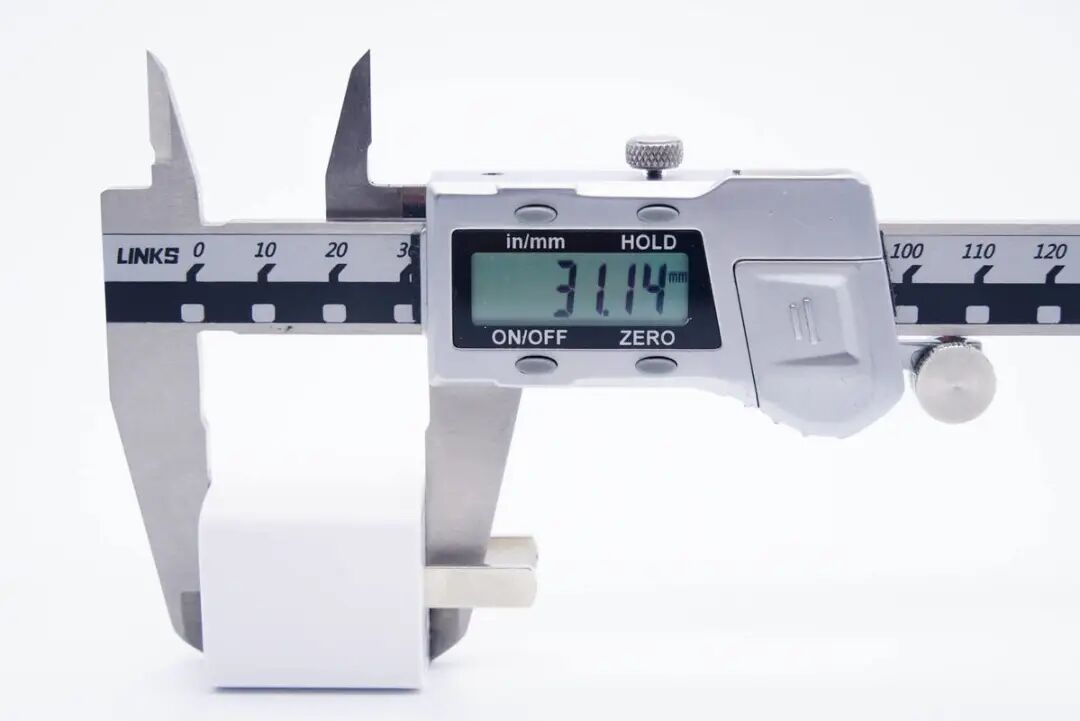

测得充电器高度为31.14mm。

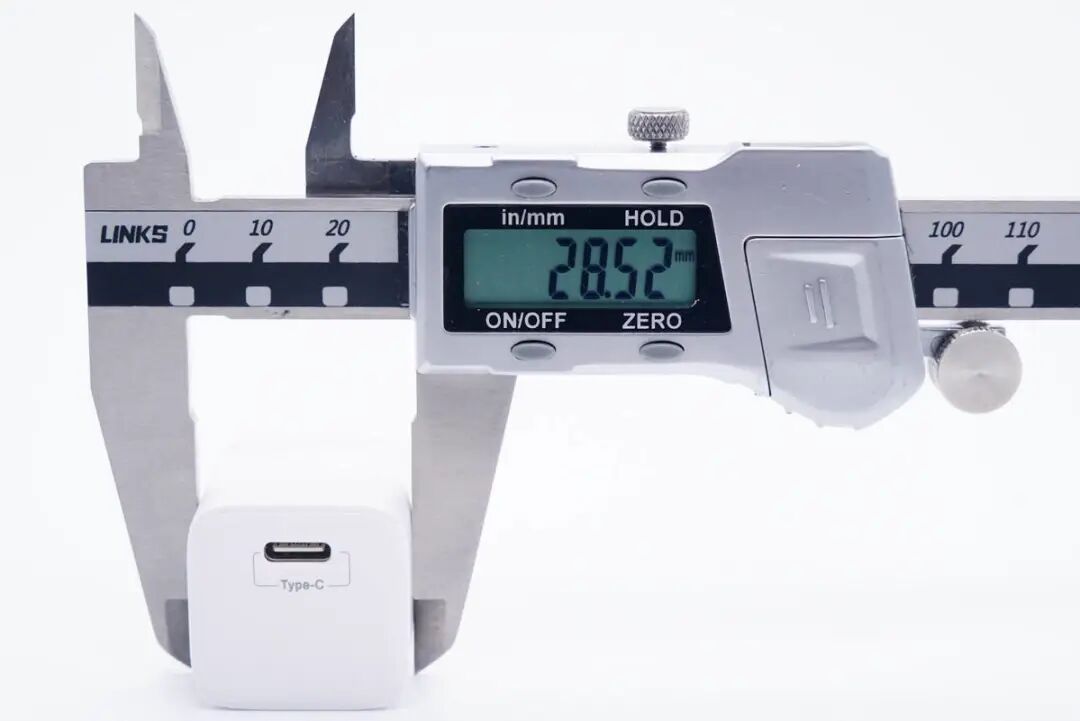

宽度为28.52mm。

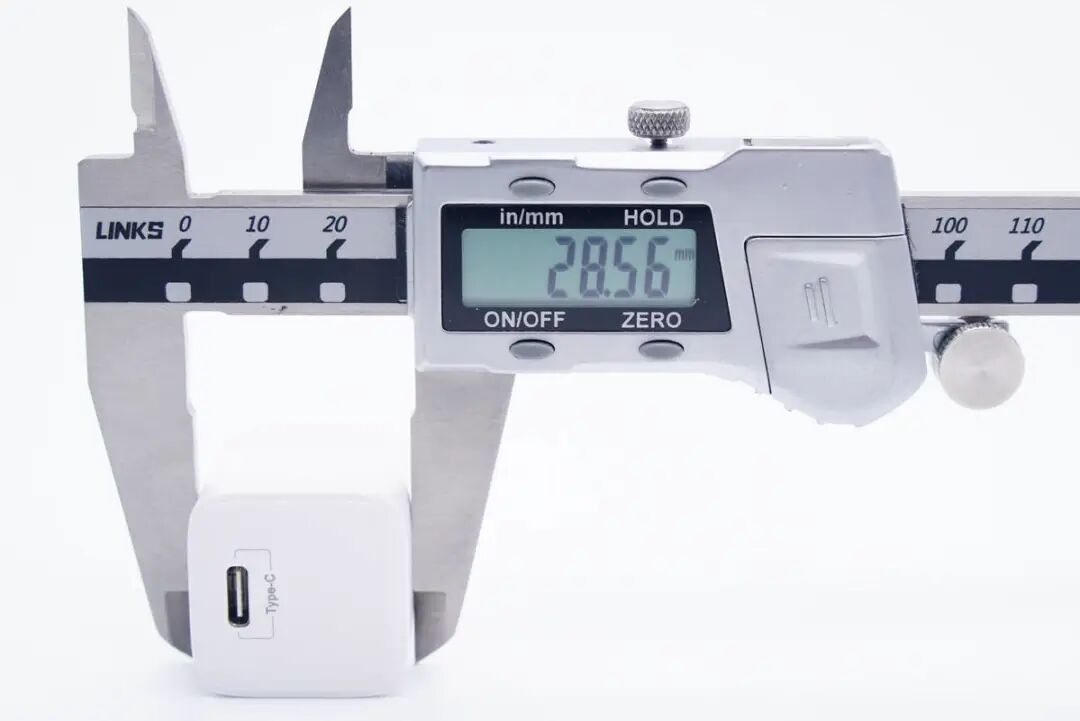

厚度为28.56mm。通过三维算得充电器体积约为25.36cm³，功率密度高达1.18W/cm³。

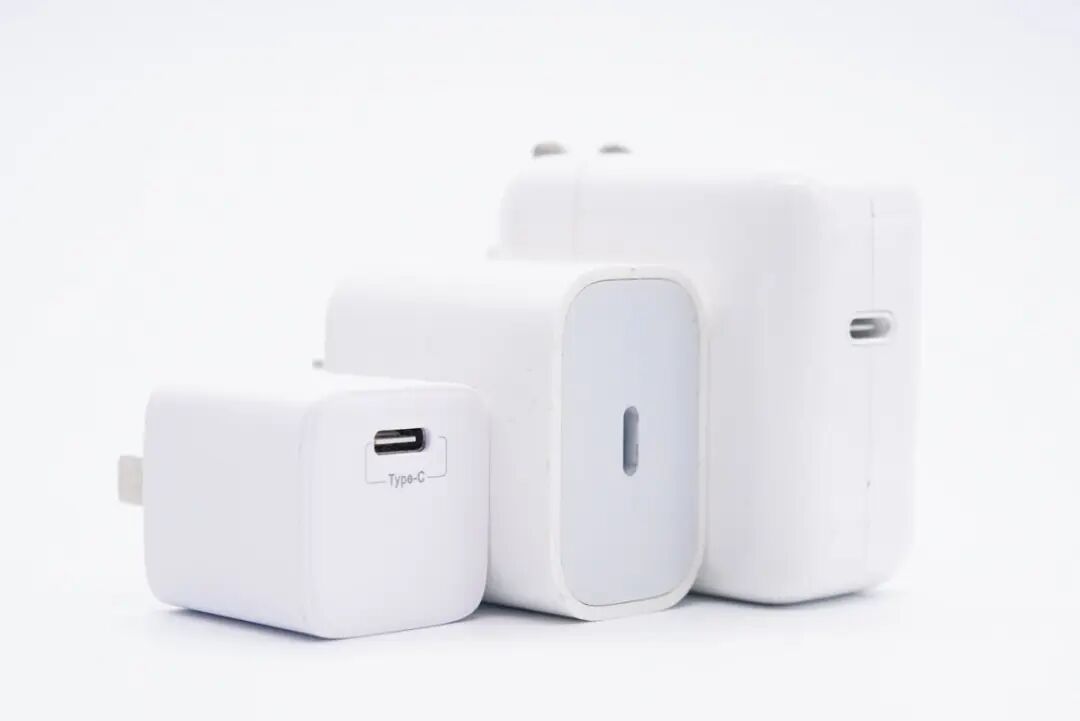

和苹果20W以及30W充电器大小对比，体积优势很大。

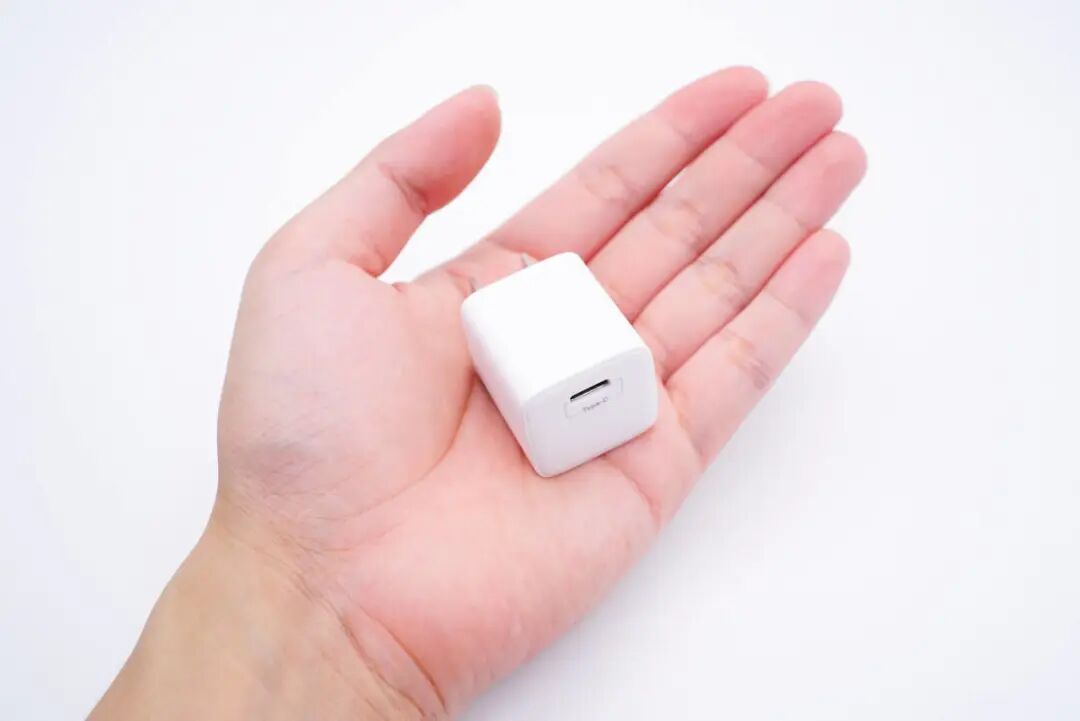

拿在手上的直观感受，小巧轻便。

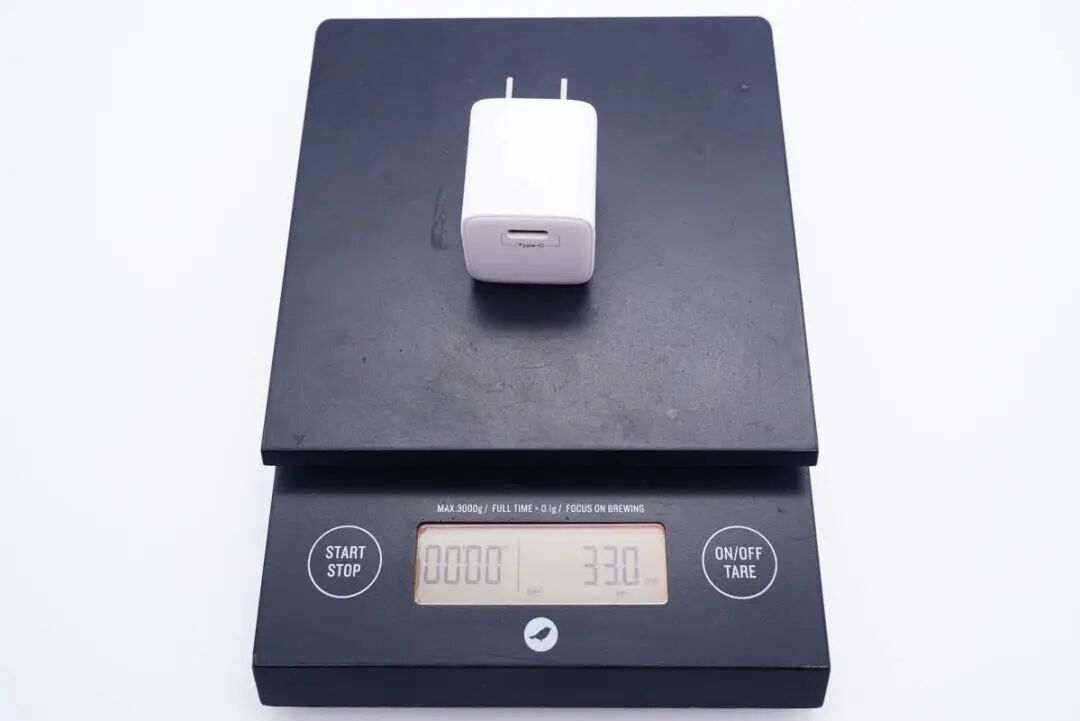

充电器净重约为33g。

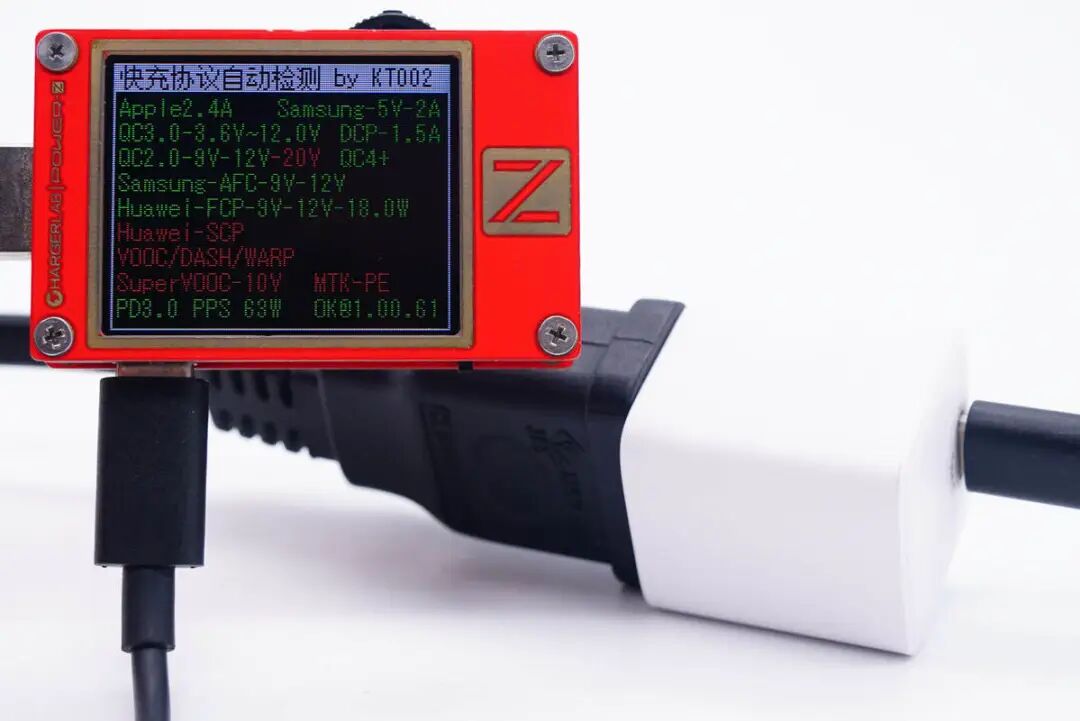

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。
此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
安能科技迷你30W氮化镓充电器拆解
对这款充电器的大小、充电协议等有了基本了解后，下面继续对其进行详细拆解，看看做工如何。

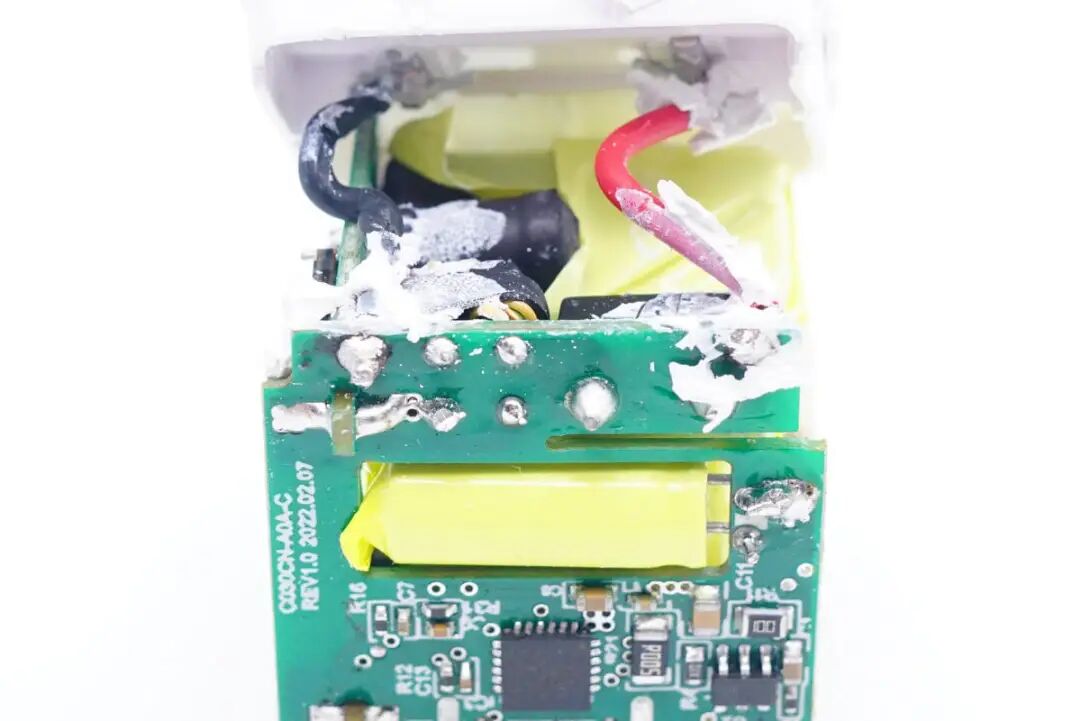

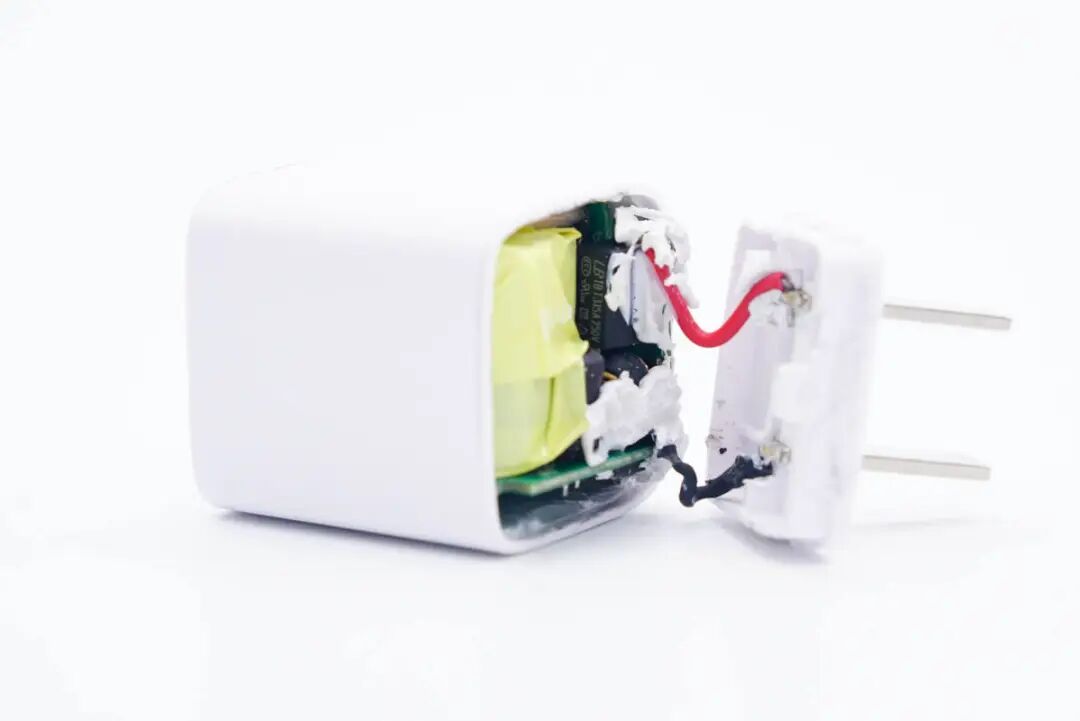

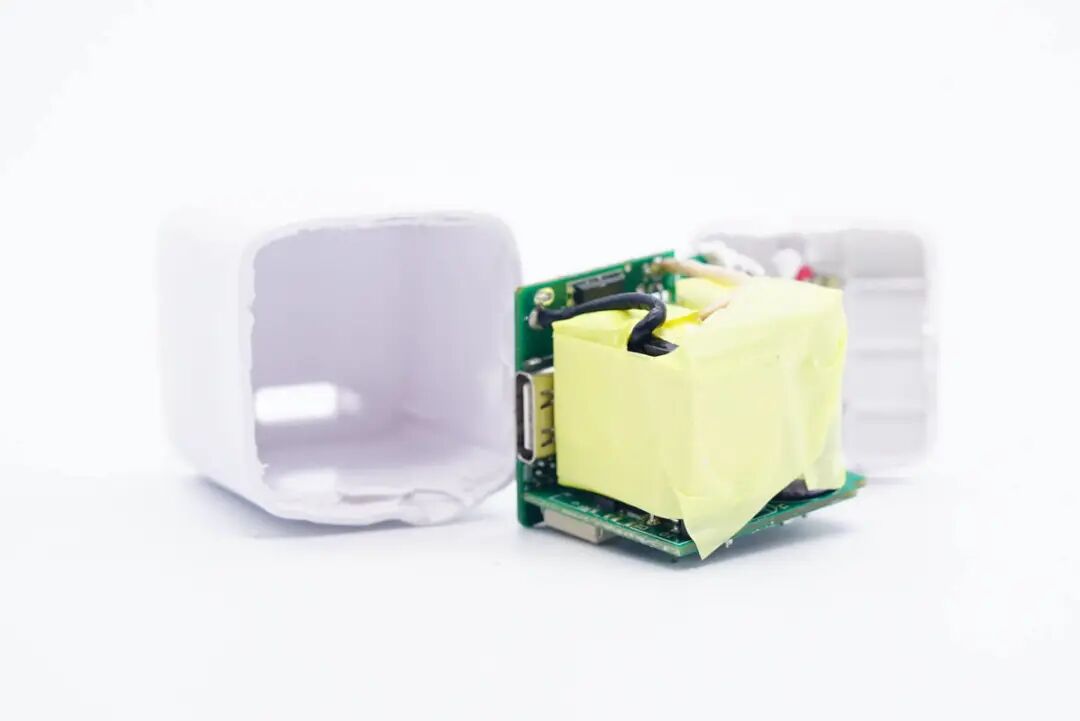

从充电器插脚侧拆开外壳，交流输入通过导线连接到PCBA模块，焊点打胶绝缘，内部器件缠绕胶带绝缘。
取出PCBA模块，充电器由两块PCB堆叠焊接组成。

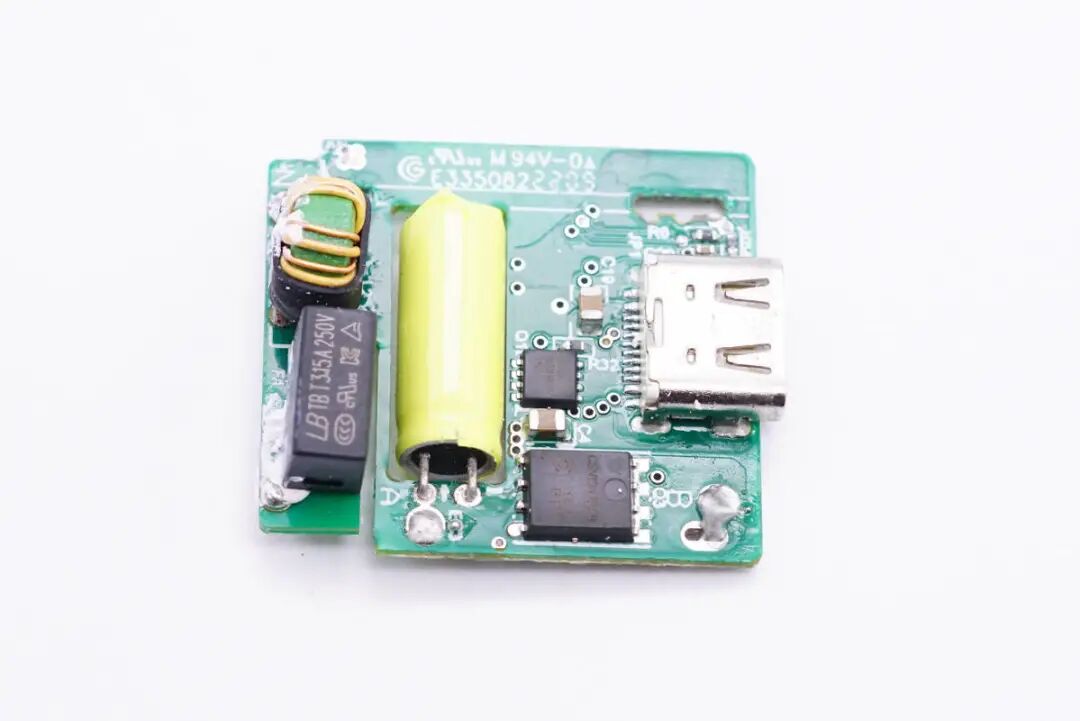

充电器交流输入使用导线焊接连接，输入端焊接有共模电感和保险丝，与次级侧元件之间开有隔离槽绝缘。

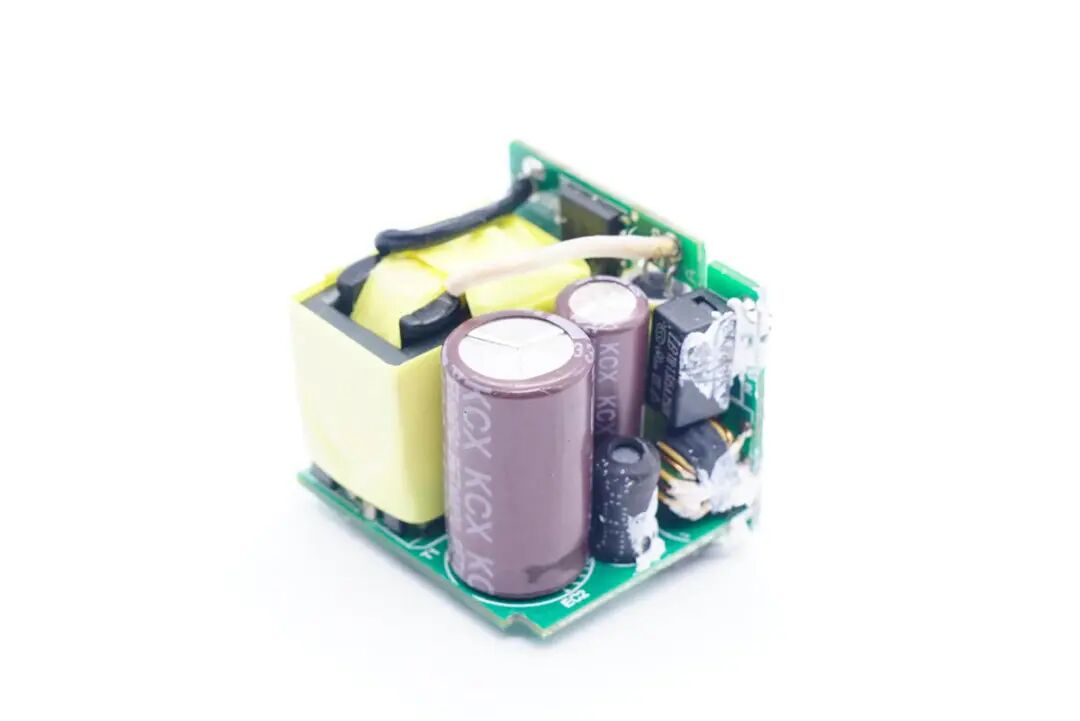

侧面小板焊接整流桥，滤波电容以及变压器等器件。

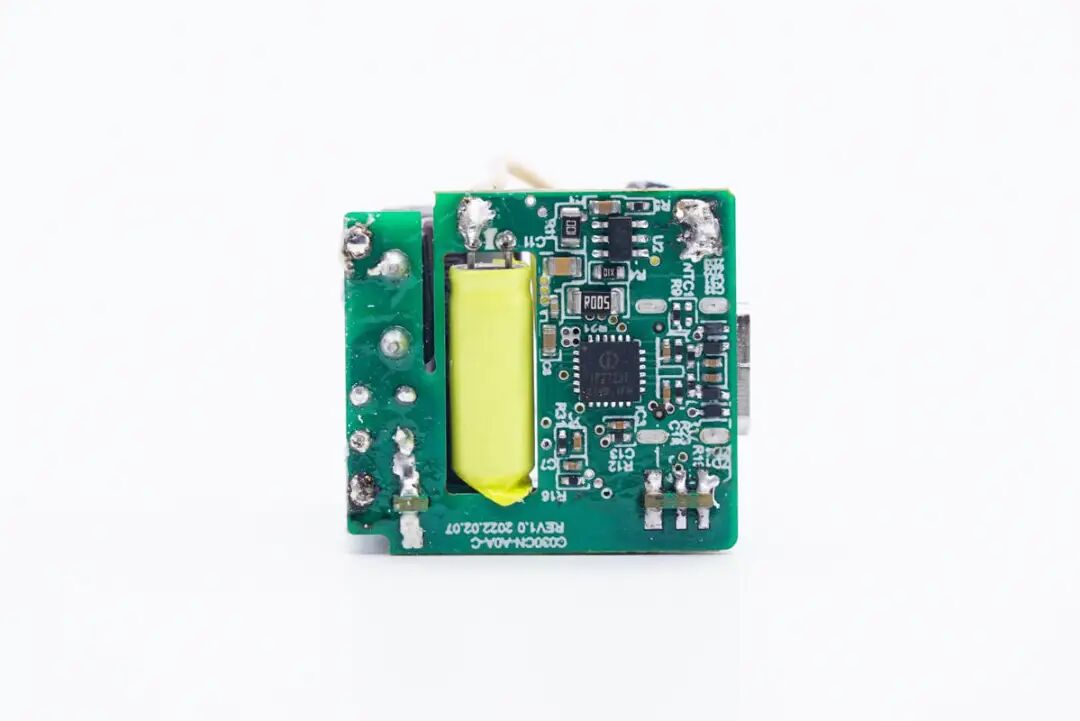

底部小板焊接同步整流电路，输出滤波电容和协议芯片等。

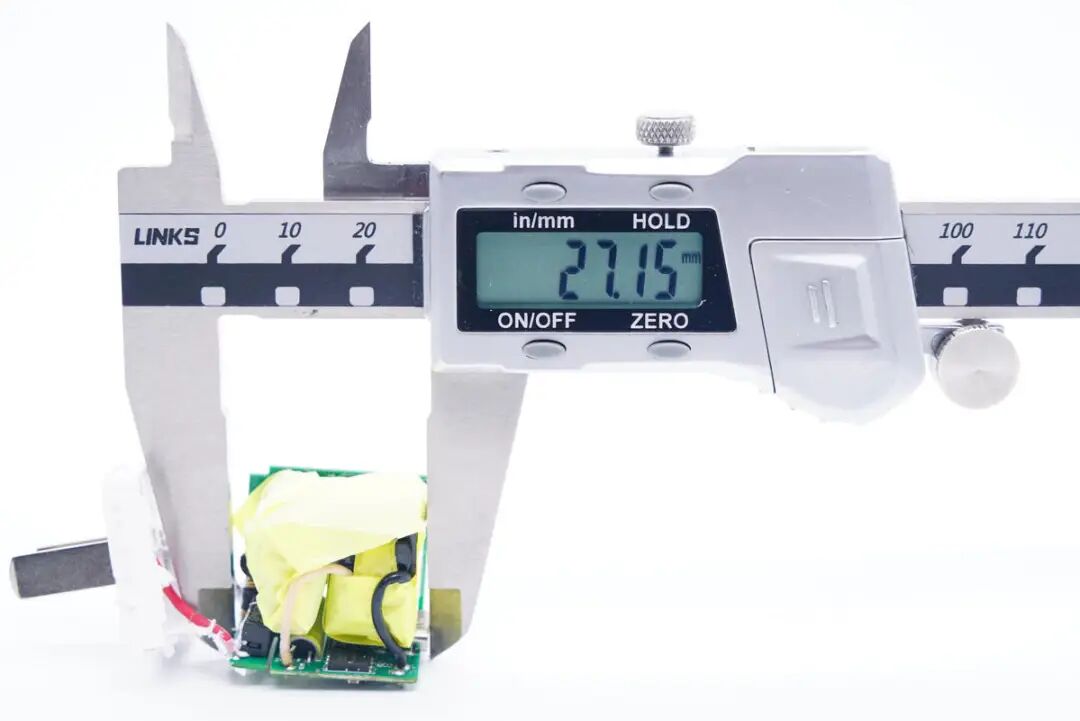

测得PCBA模块长度约为27.2mm。

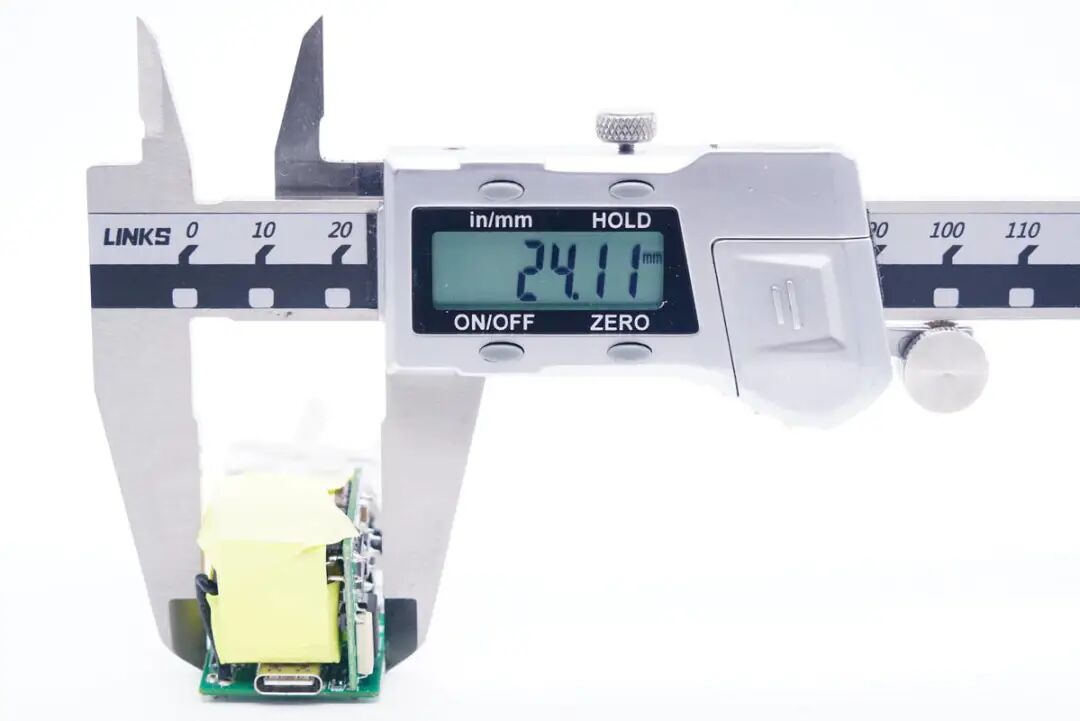

宽度约为24.1mm。
高度约为23.6mm。

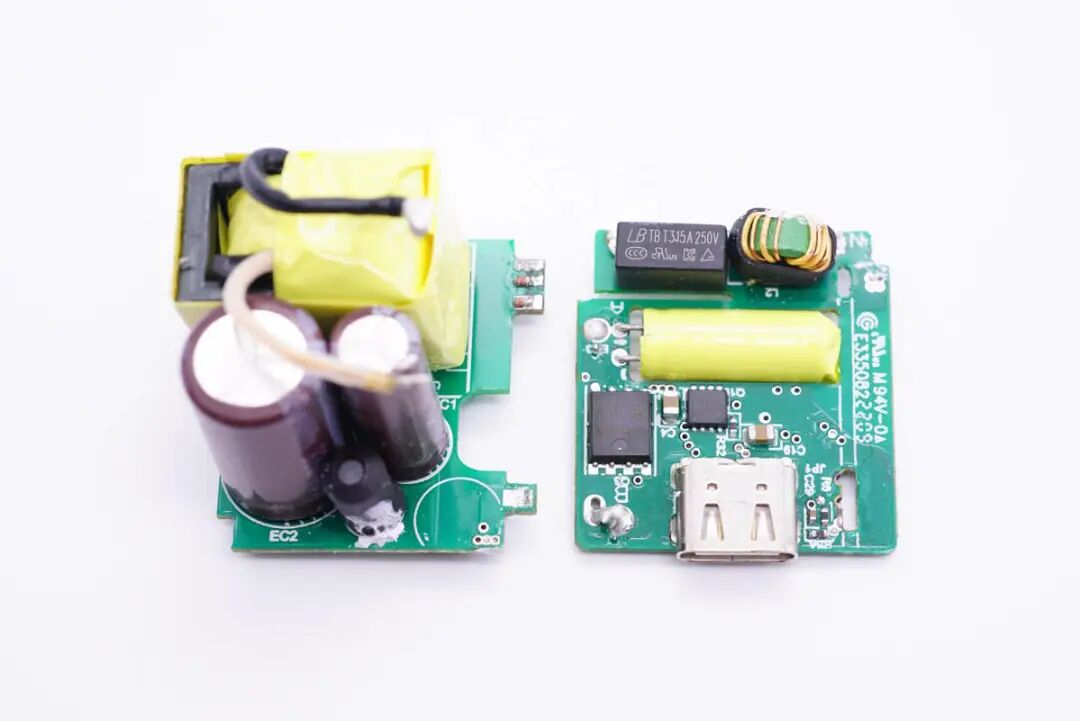

焊开两块电路板之间的焊点，将充电器拆分开，通过观察发现，这款30W氮化镓充电器采用QR开关电源架构，输出由协议芯片控制，输出宽范围电压，下面就从输入端开始了解各个器件的信息。

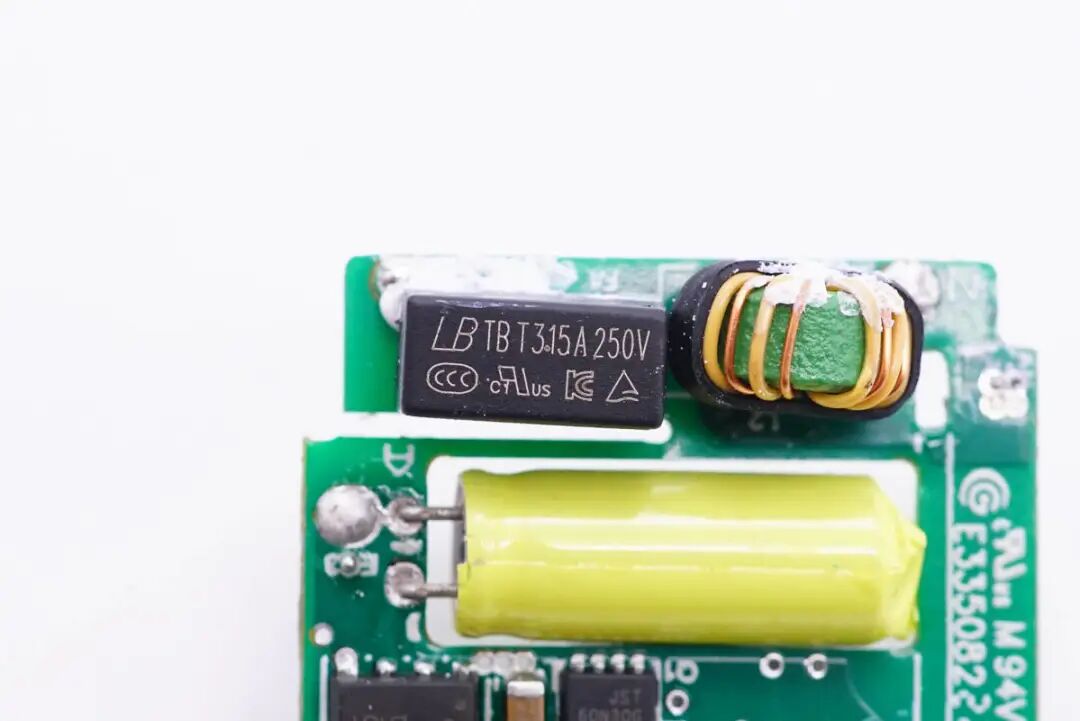

输入端延时保险丝来自蓝宝，规格为3.15A 250V。

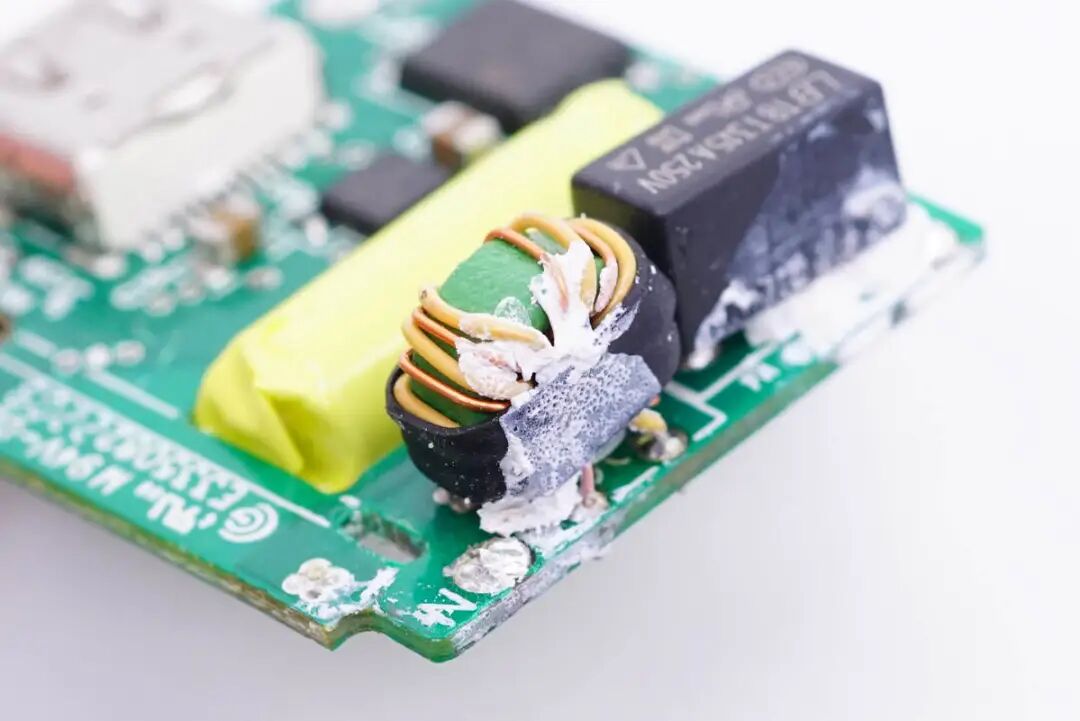

共模电感采用漆包线和绝缘线绕制，外套热缩管保护，输出滤波固态电容也采用胶带缠绕绝缘。

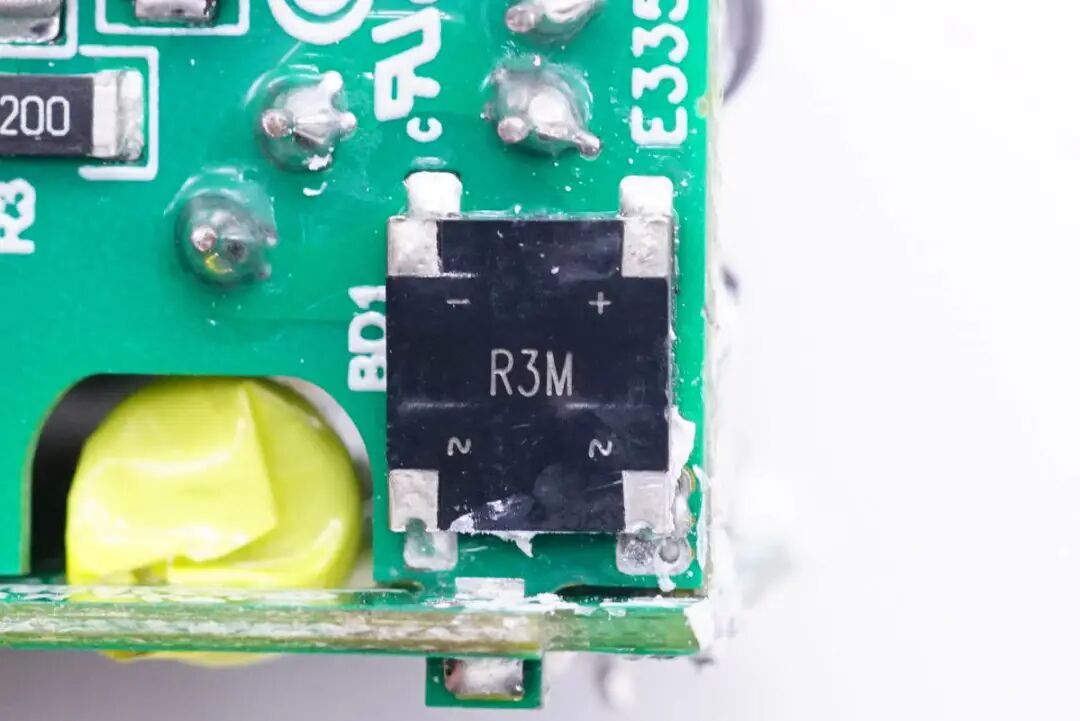

输入端贴片整流桥丝印R3M。
输入使用两颗永铭KCX系列高压电解电容滤波，两颗电解电容之间设有一颗差模电感。
第一颗滤波电容规格为10μF 400V。

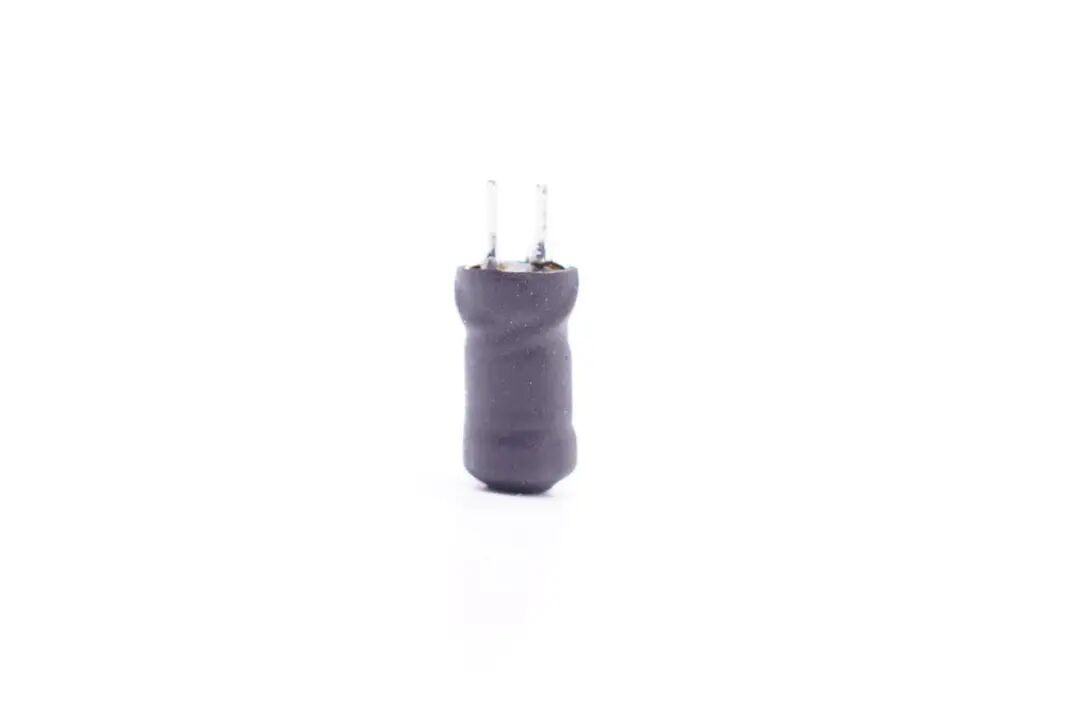

差模电感特写，外套热缩管绝缘。
第二颗滤波电容规格为33μF 400V。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。
初级侧电路板焊接一颗氮化镓合封芯片，芯片内集成氮化镓开关管，驱动器和控制器，集成度非常高，显著精简了充电器初级电路设计。

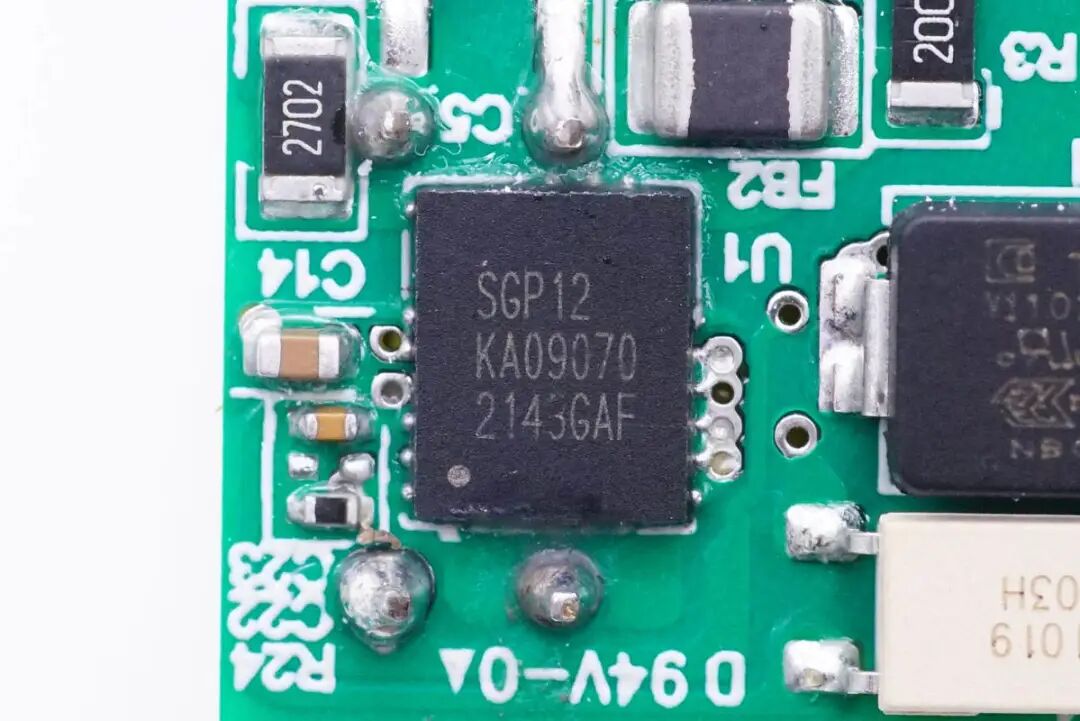

内部集成氮化镓开关管的主控芯片特写，丝印SGP12 KA09070，来自Elevation Semiconductor，是一家2021年成立的新公司，提供集成GaN的合封芯片。

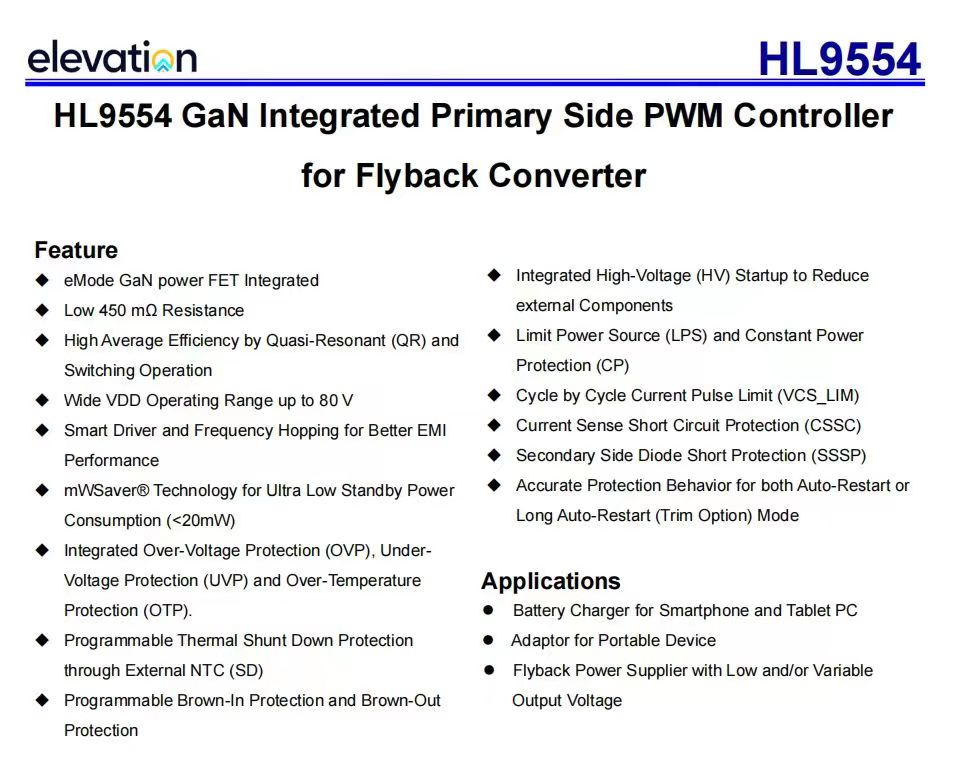

HL9554内置450毫欧氮化镓芯片和QR控制器，高集成度，高转化效率，可实现小体积化。支持CCM/QR/DCM控制模式，集成了逐周期限流，AOCP，OTP和LPS等功能，可实现超低待机功耗20mW。
变压器采用ATQ17磁芯，标注了30W输出功率，采用马拉胶带严密缠绕绝缘。

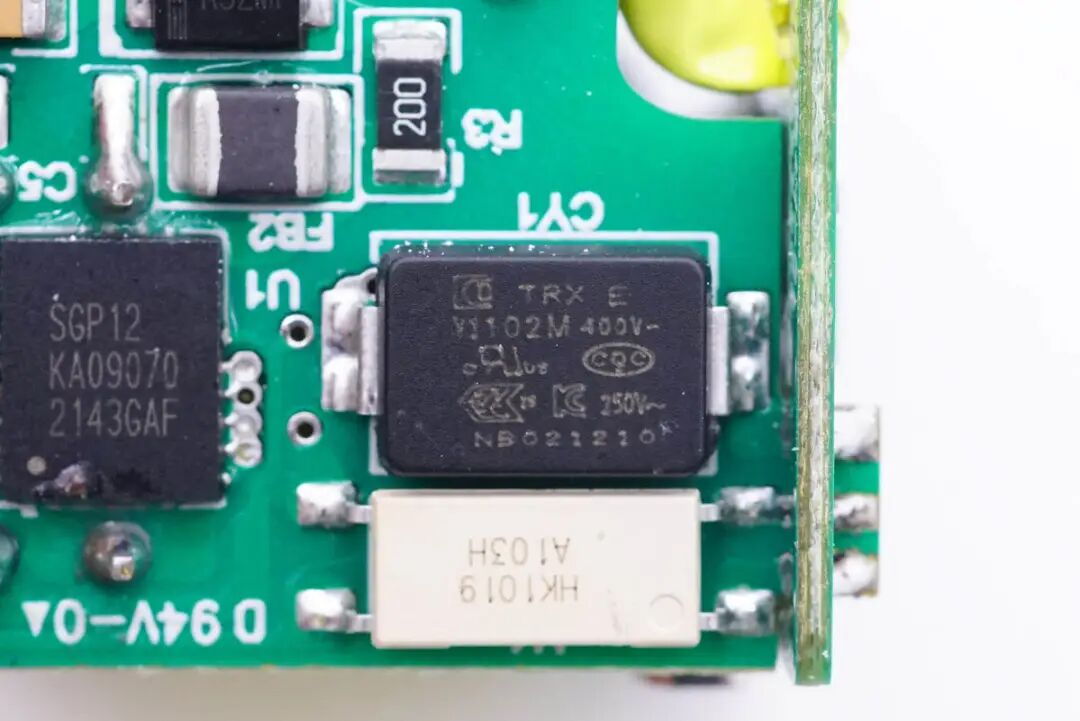

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
HK1019光耦用于初级次级通信，反馈调节输出电压。
小板焊接输出滤波固态电容，同步整流管和VBUS开关管。

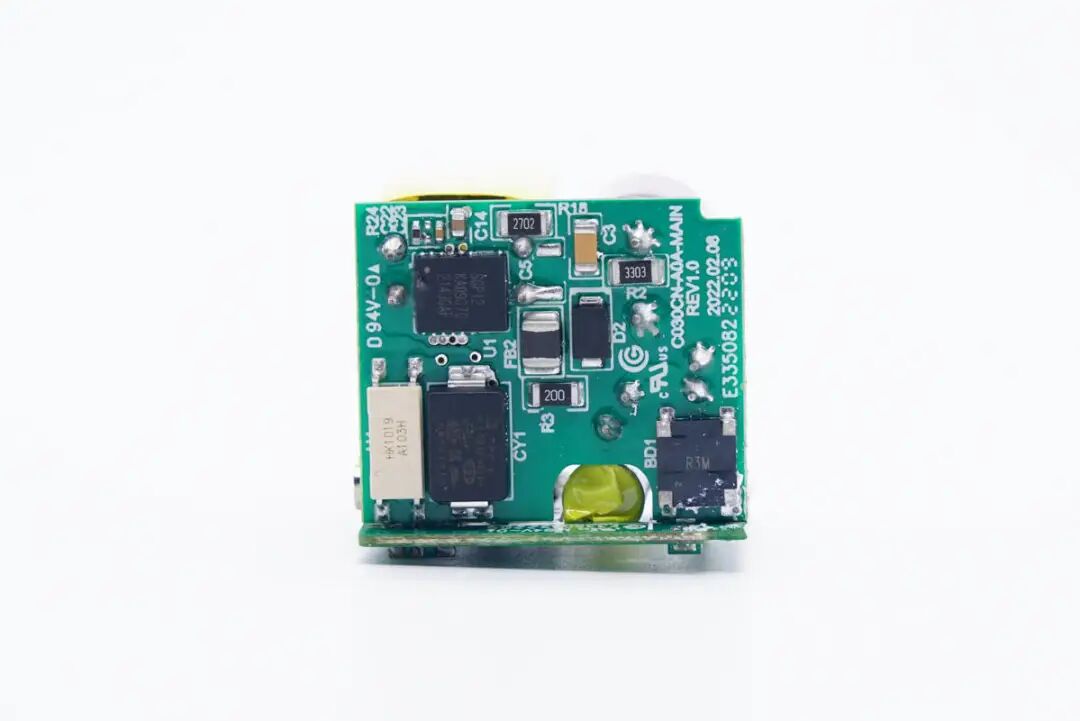

小板背面是协议芯片，同步整流控制器，协议芯片和TVS保护管。

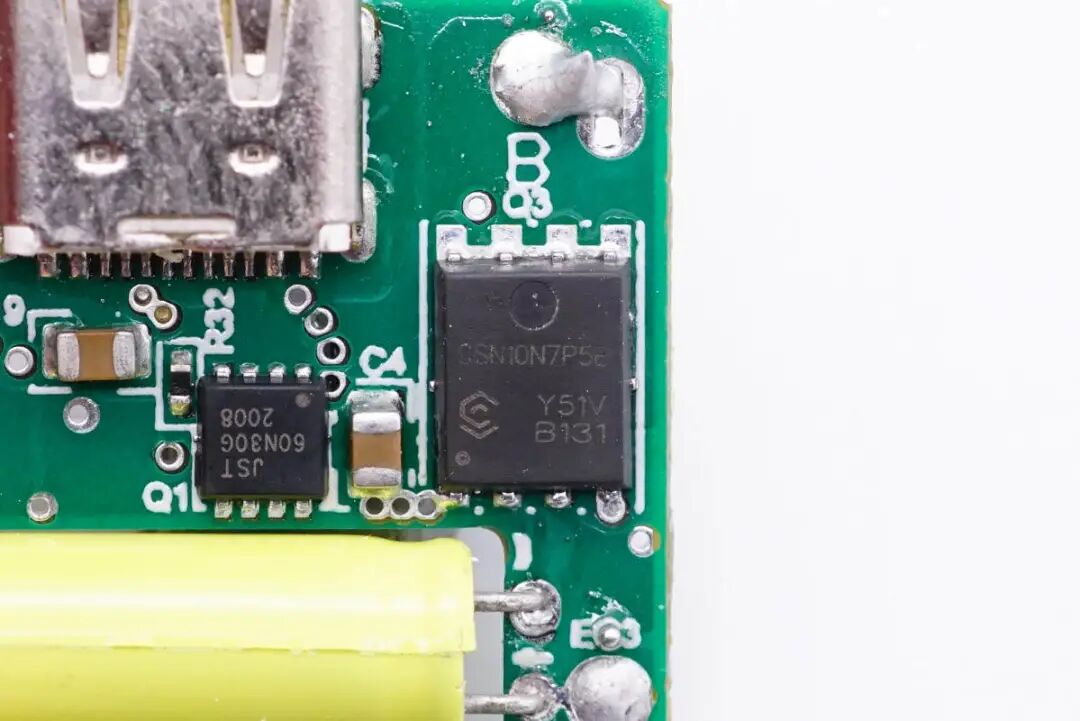

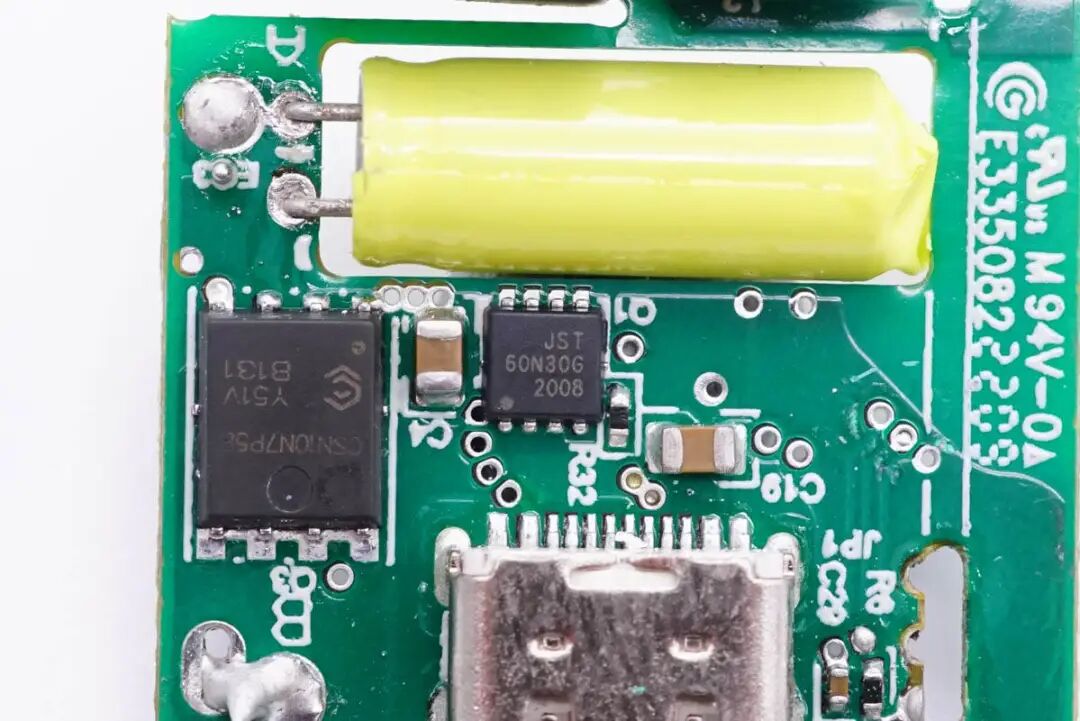

同步整流管来自锴威特，型号为CSN10N7P5B，NMOS，耐压100V，导阻6.5mΩ，采用DFN5*6封装。

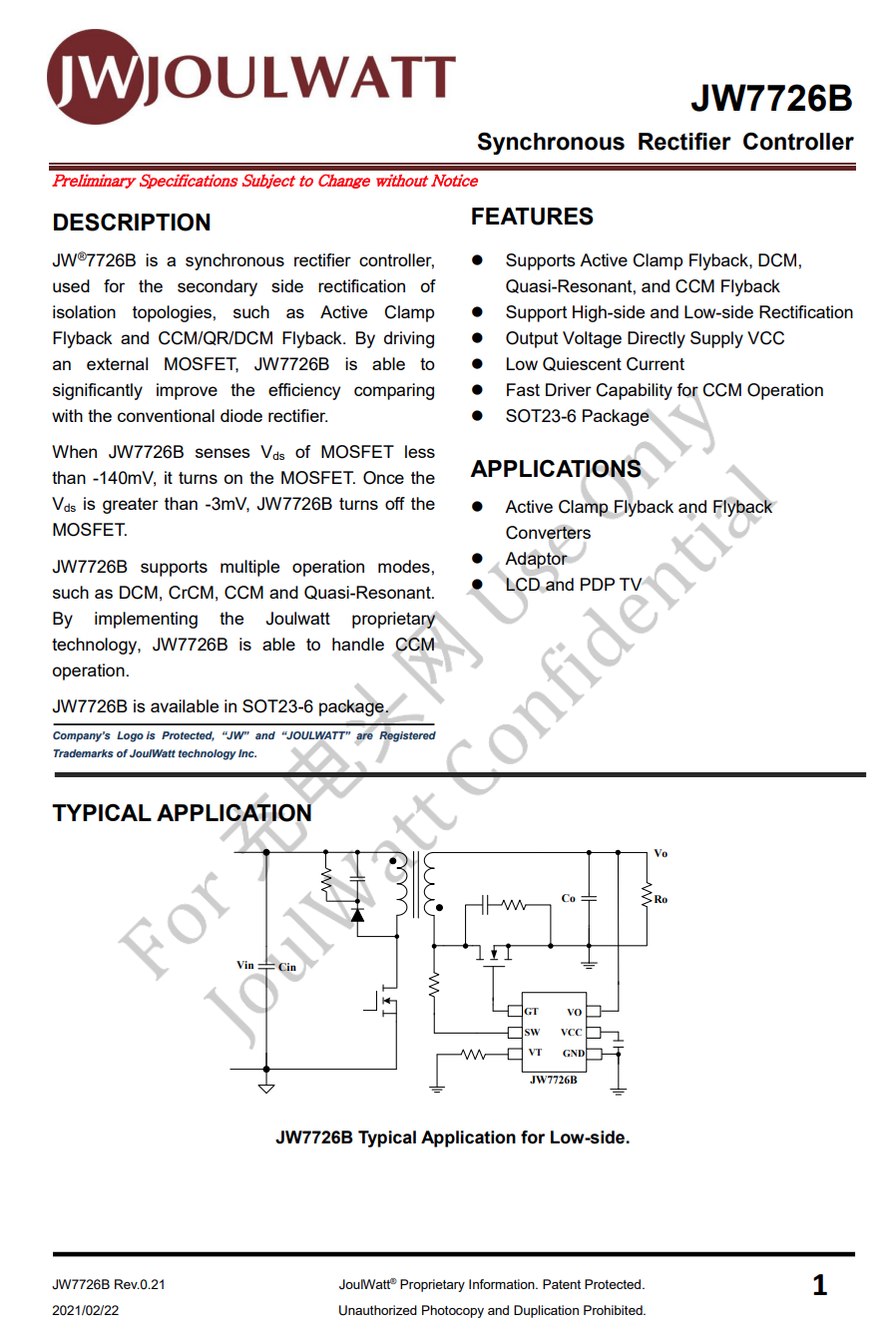

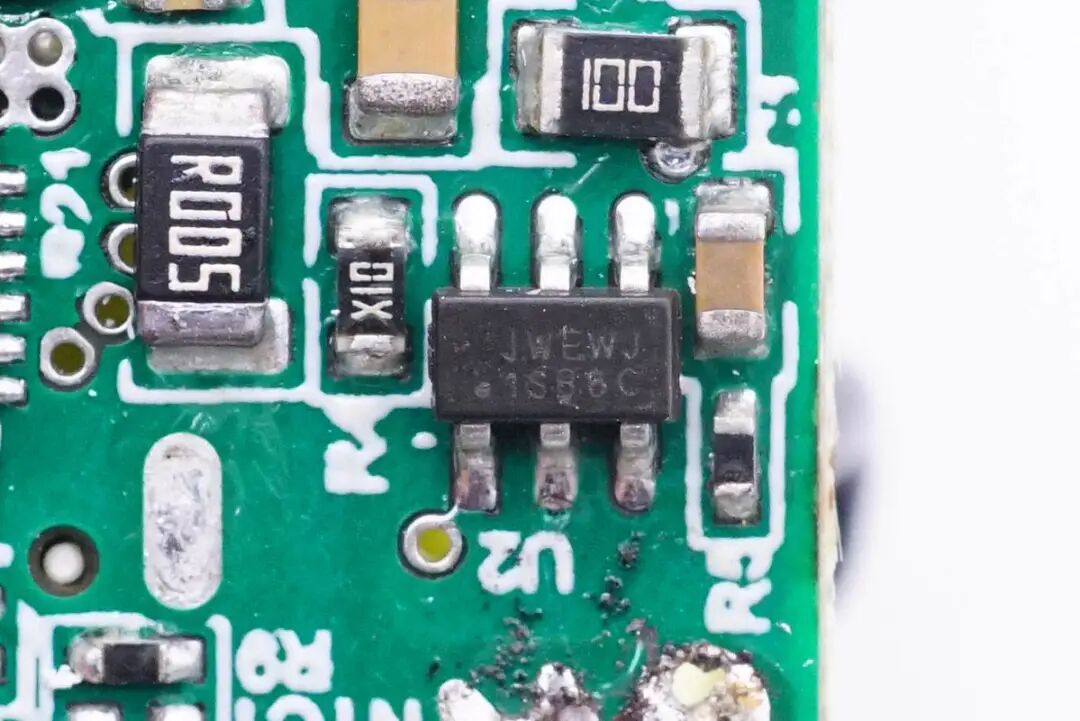

同步整流控制器来自杰华特，丝印JWEW，实际型号为JW7726B，是一颗支持CCM、DCM、QR和ACF模式的同步整流控制器，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。
充电头网拆解了解到，杰华特JW7726还被爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

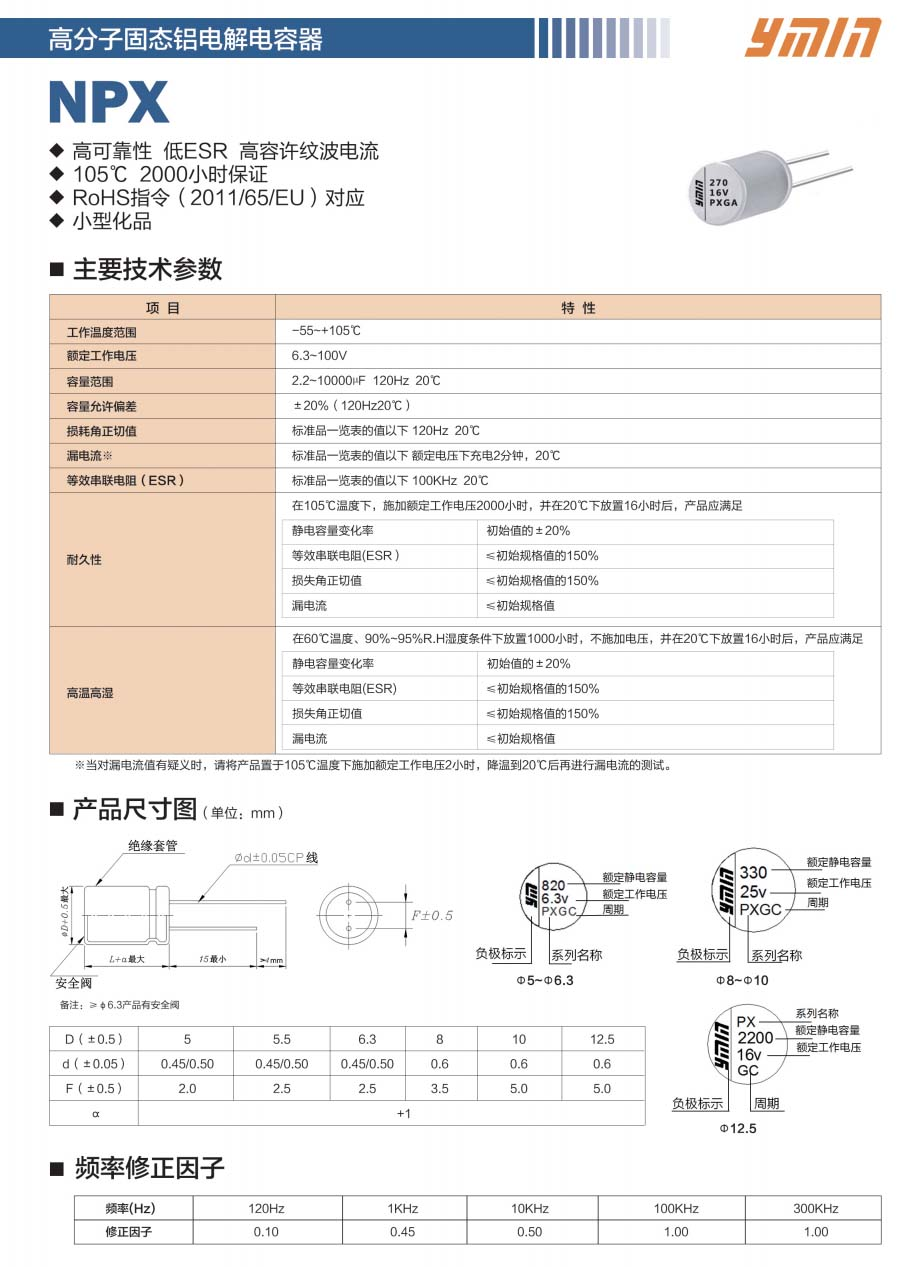

输出滤波电容采用永铭NPX系列固态电容，规格为470μF 25V，该系列电容具有小体积、低ESR、高额定纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在安克、飞利浦、小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

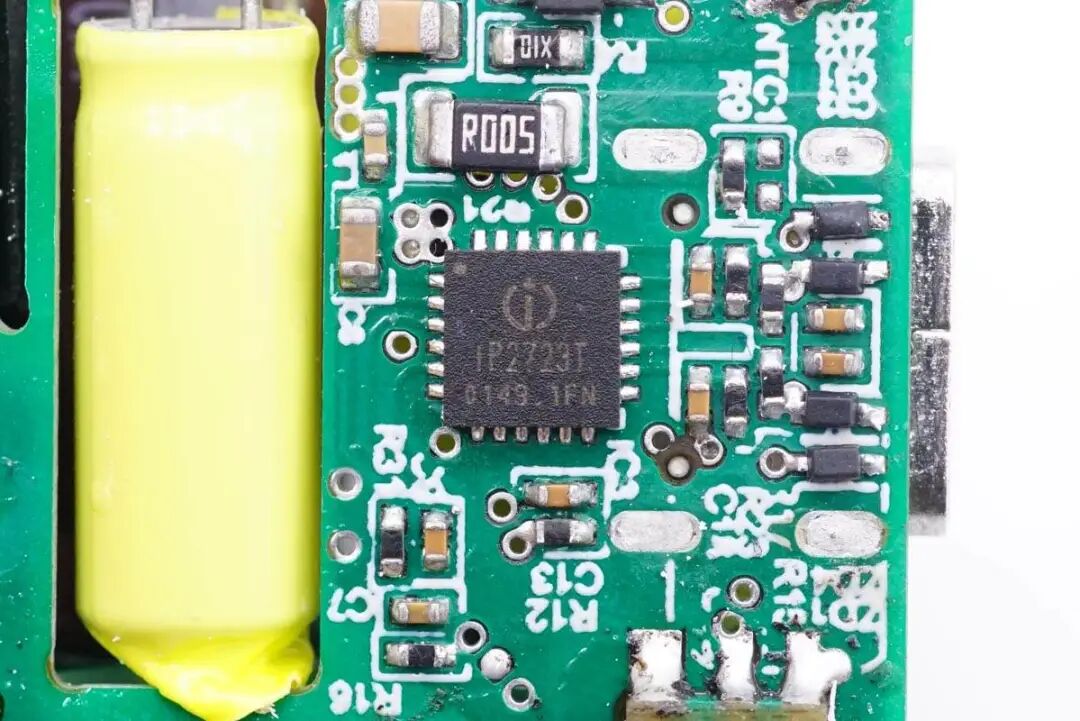

USB-C口协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管，用于静电保护功能。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
英集芯IP2723T资料信息。
充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。
VBUS开关管来自南京江智科技，型号为JST60N30G，耐压30V，导阻7.4mΩ，采用PDFN3.3*3.3封装。
输出USB-C接口特写，白色胶芯，过孔焊接。

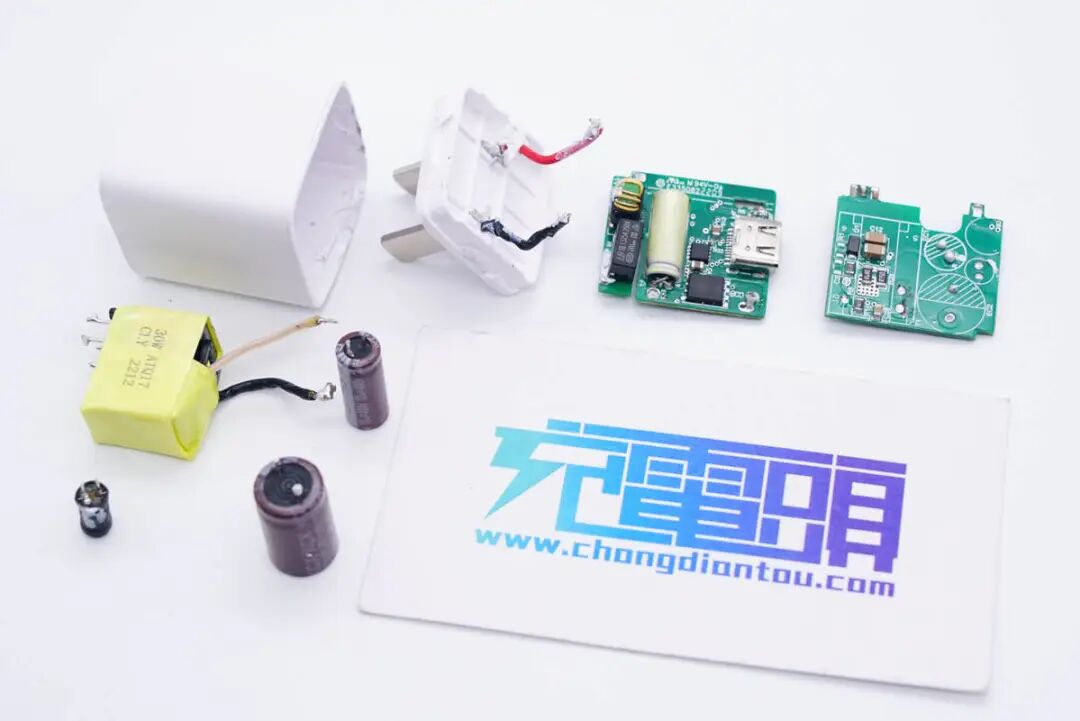

全部拆解完毕，来张全家福。
充电头网拆解总结
安能科技这款30W氮化镓充电器非常小巧轻便，白色哑光外壳，不易磨损，同时手感也不错。充电器为单USB-C接口设计，输出具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，同时支持PPS快充，快充支持全面。
充电头网通过拆解了解到，这款充电器采用两块PCB组合焊接，L型结构内部布置滤波电容及变压器等元件，输入输出电容缠绕胶带绝缘。内部采用Elevation推出的氮化镓合封芯片，具备高集成度和精简的外围，并具有极低的待机功耗。
次级同步整流使用杰华特同步整流控制器配合英集芯协议芯片，输入输出均采用永铭电容，搭配两块PCB的组合设计，空间利用率高，体积小巧。整体做工扎实，用料可靠。
