拆解报告：即刻2米雷电4高速传输数据线

Original 充电头网编辑部充电头网

前言

随着苹果和英特尔对雷电生态的建设，雷电接口目前被广泛应用于笔记本电脑，NUC，存储设备和显示器等电脑设备上，承载着高速数据传输以及高清视频输出，并支持100W供电，可为连接的笔记本提供供电。通过雷电接口的广泛应用，省去了多种不同的线缆，提升了电脑使用过程中的连接性。

即刻在推出0.8米雷电4数据线之后，又推出了一条2米长度的雷电4数据线，支持长距离的高速数据传输和高清视频连接。下面就对这条雷电4数据线进行拆解，看看这条2米长的雷电数据线是如何设计的。

即刻雷电4数据线开箱

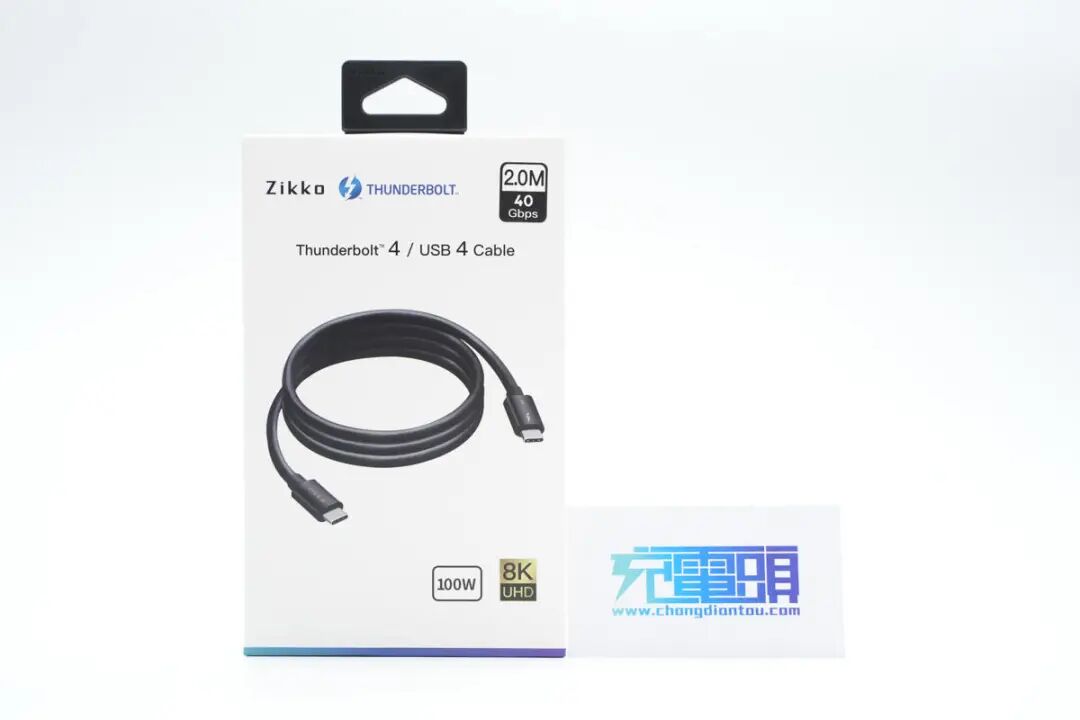

包装盒正面印有Zikko、线缆外观图、雷电4、2M、40Gbps、100W、8K等卖点，整个包装设计和前不久拆解的即刻0.8米雷电4线的一样。

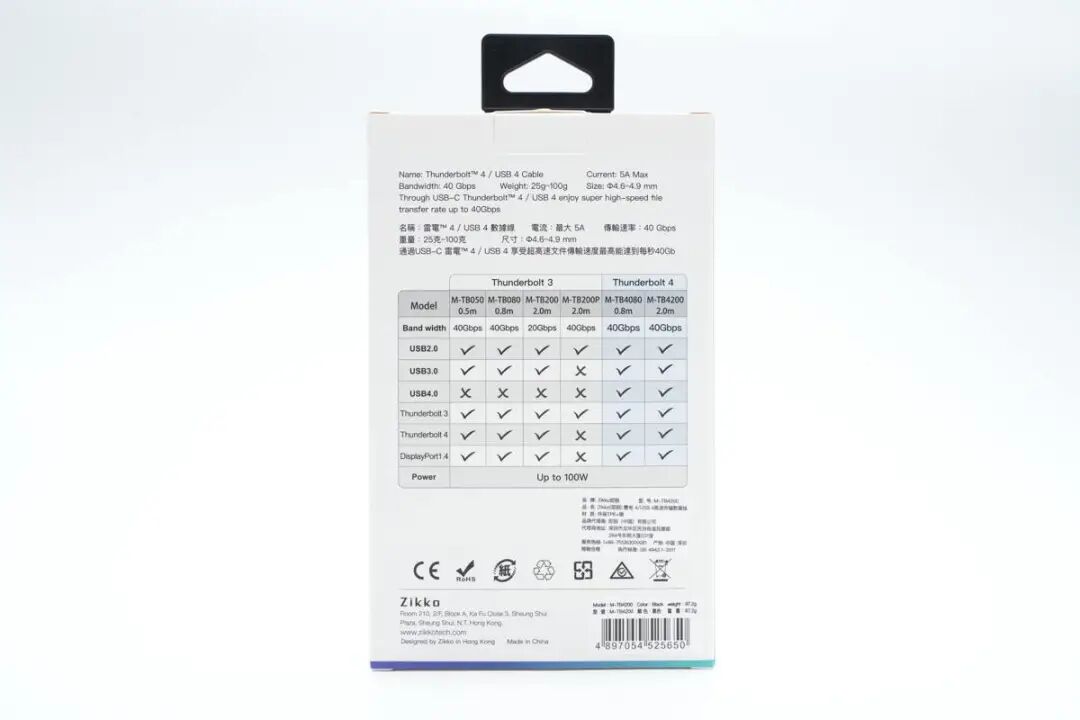

背面可以看到产品型号M-TB4200、重量（25~100g）、尺寸（Φ4.6~4.9mm）、电流（5A）、传输速率（40Gbps）、CE认证等信息，还细心附上了雷电3和雷电4线的对比表格，让消费者充分了解这款产品。

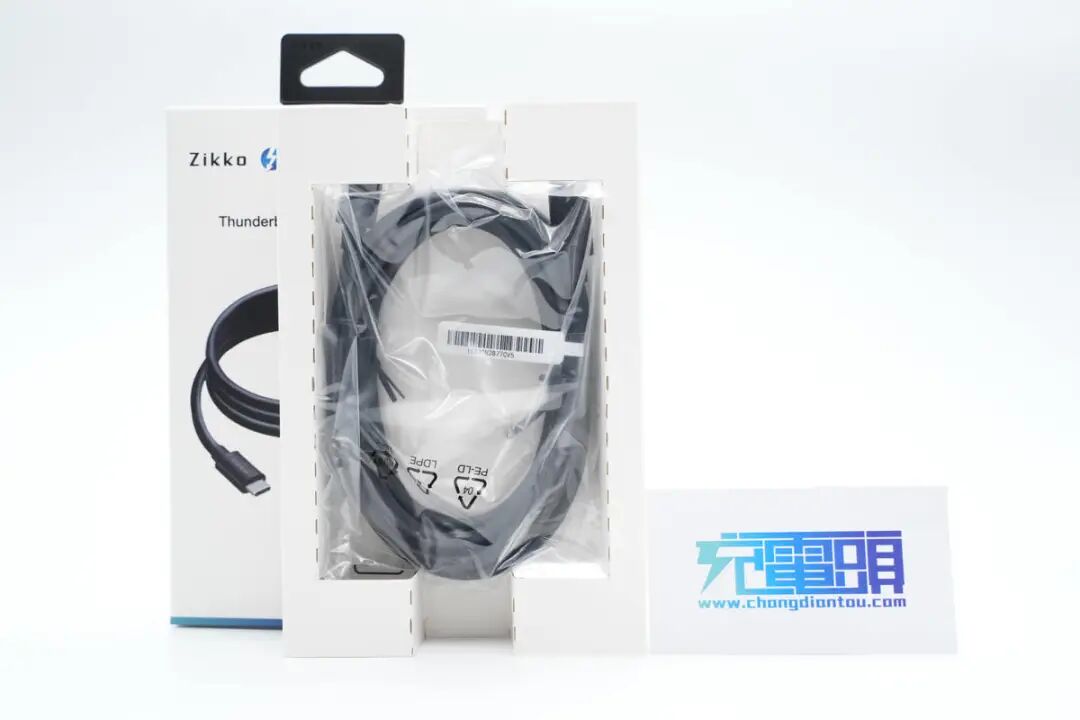

打开包装，线缆使用塑料袋装着，做了防尘固定处理。

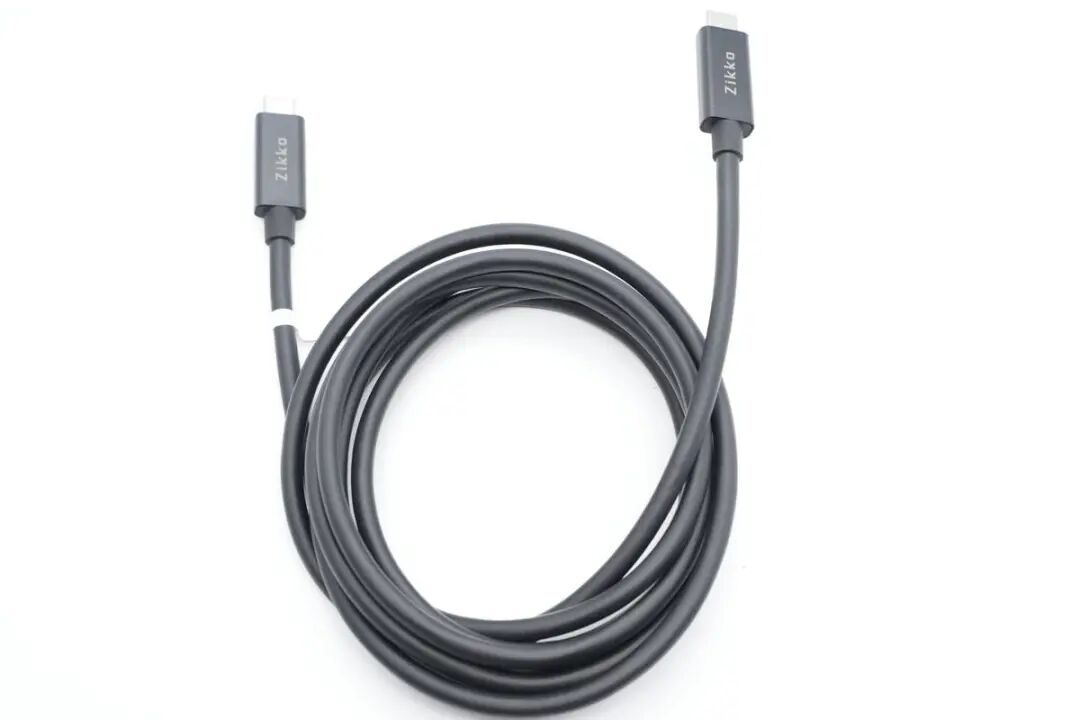

即刻这款雷电4线达到了2米，因此绕了很多圈，以这一长度基本可以满足大多数场景使用需求。线缆为经典黑色，比较耐脏，另外由于采用同轴线设计，因此虽粗壮但很柔软，手感相当的好。

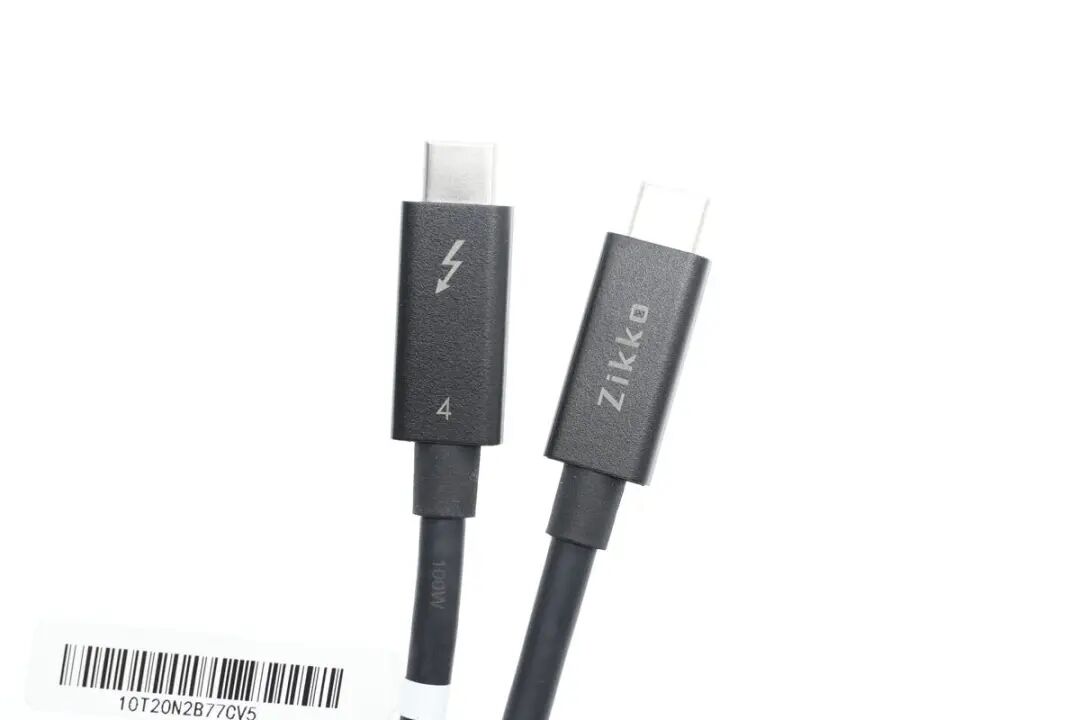

两端线头一览，修长扁平，外壳为硬塑料材质，表面哑光，正背面分别印有Zikko品牌和雷电4标识，方便与一般的线缆区别开来。

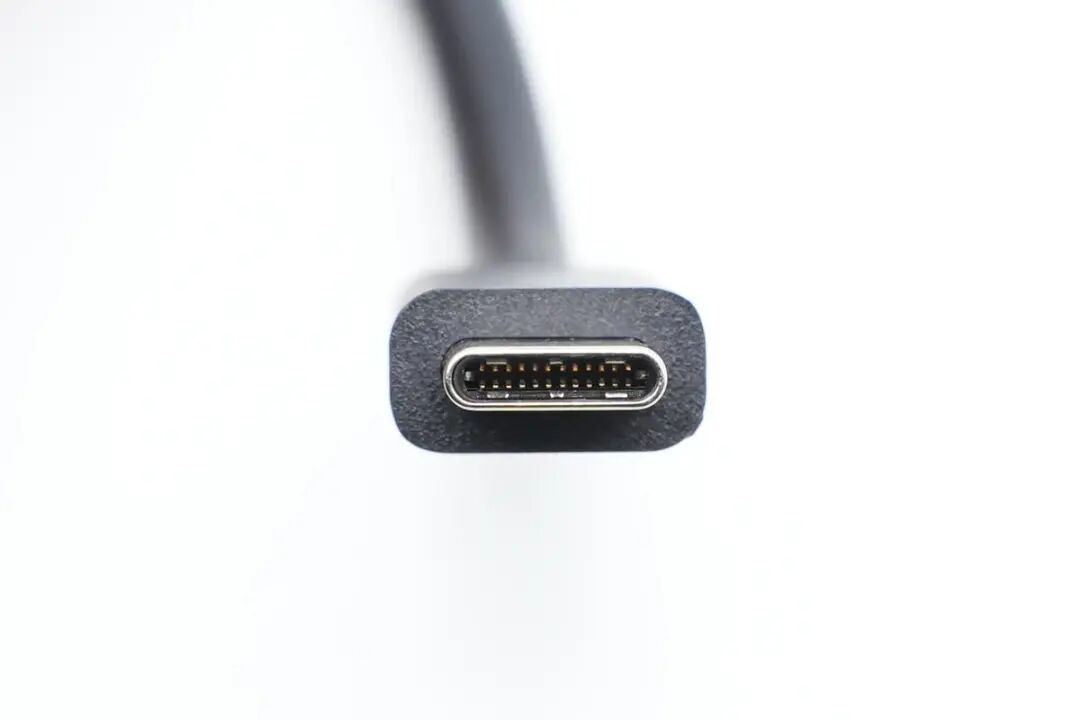

USB-C公头特写，满PIN设计。

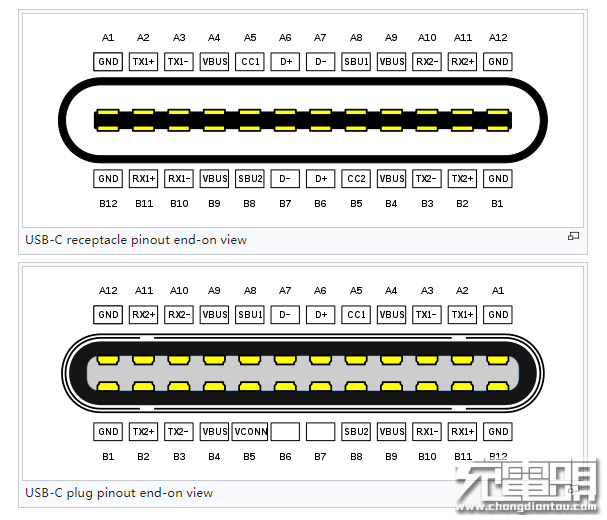

附上一张USB-C的24PIN简单说明。

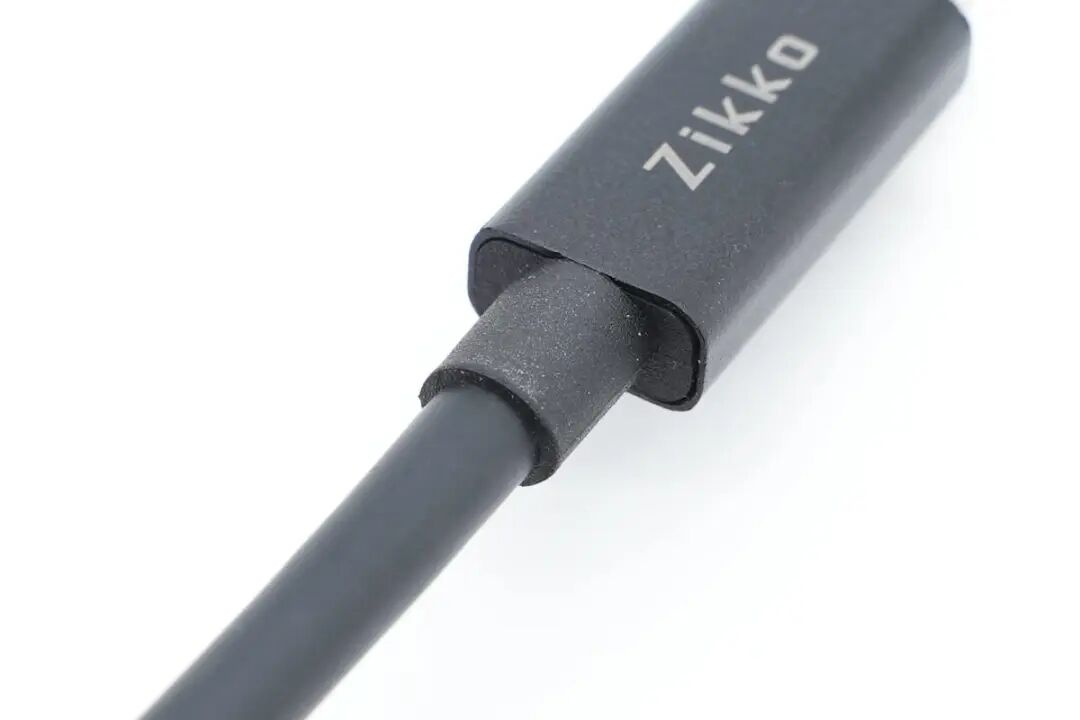

线缆做了抗弯折处理，延长产品使用寿命。

这款线缆的线身上也设计有100W字样，表明其支持100W PD快充。

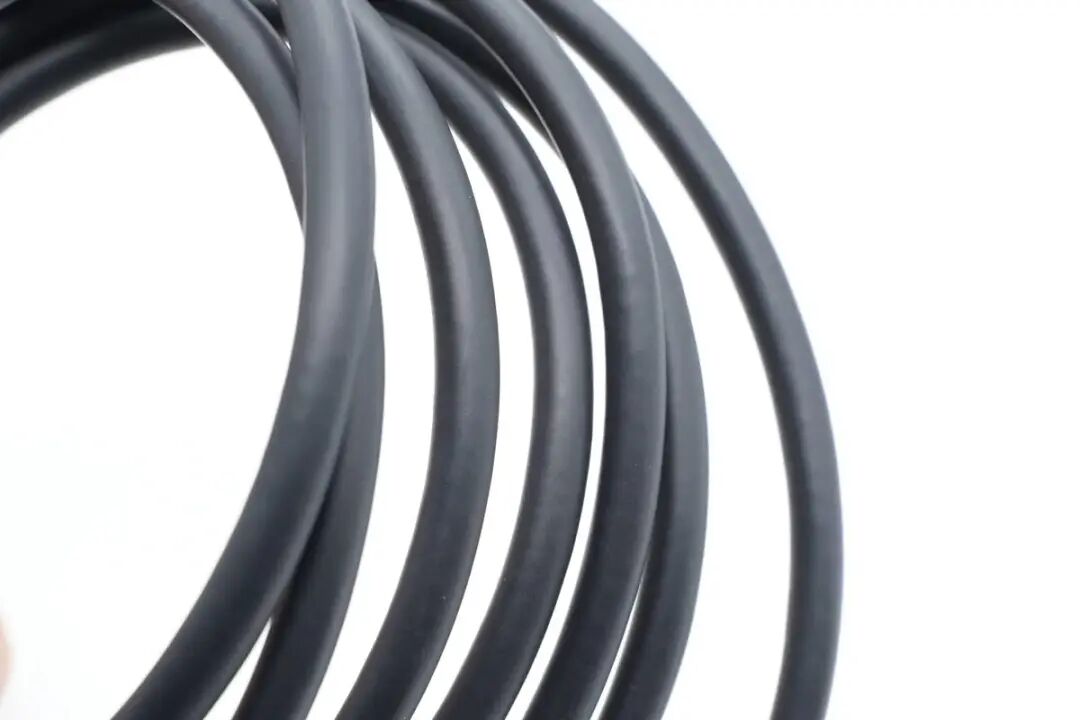

线身整体无毛刺做工很好，外皮采用环保TPE材质，具有亲肤手感，手感很好。

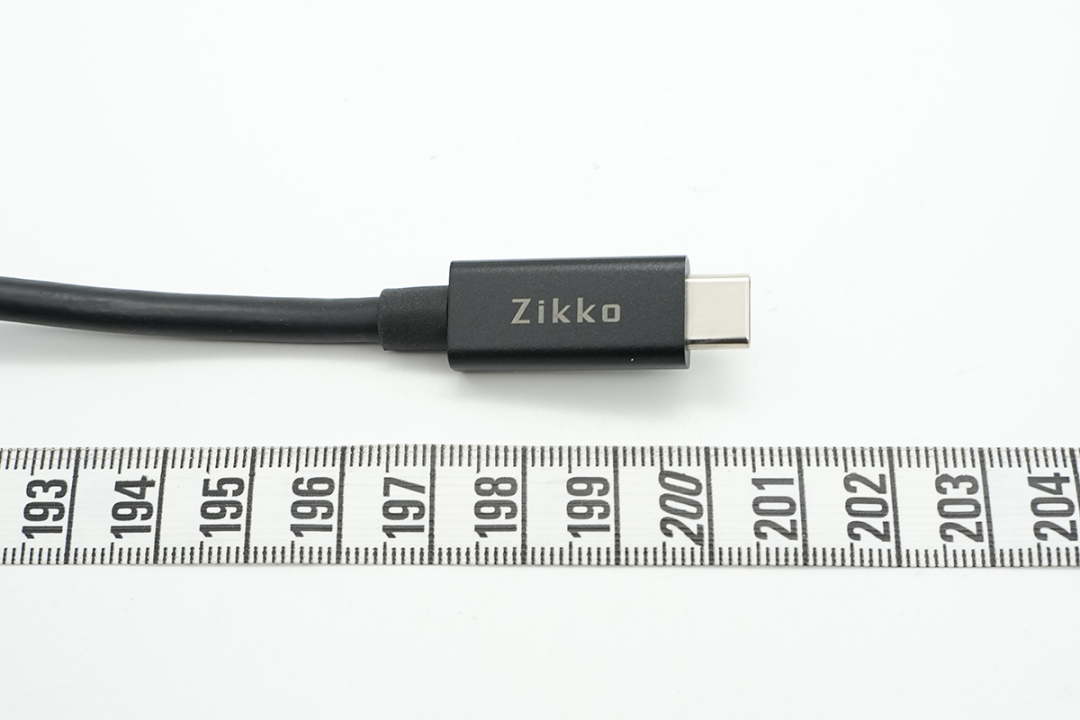

实测线缆长度约2米。

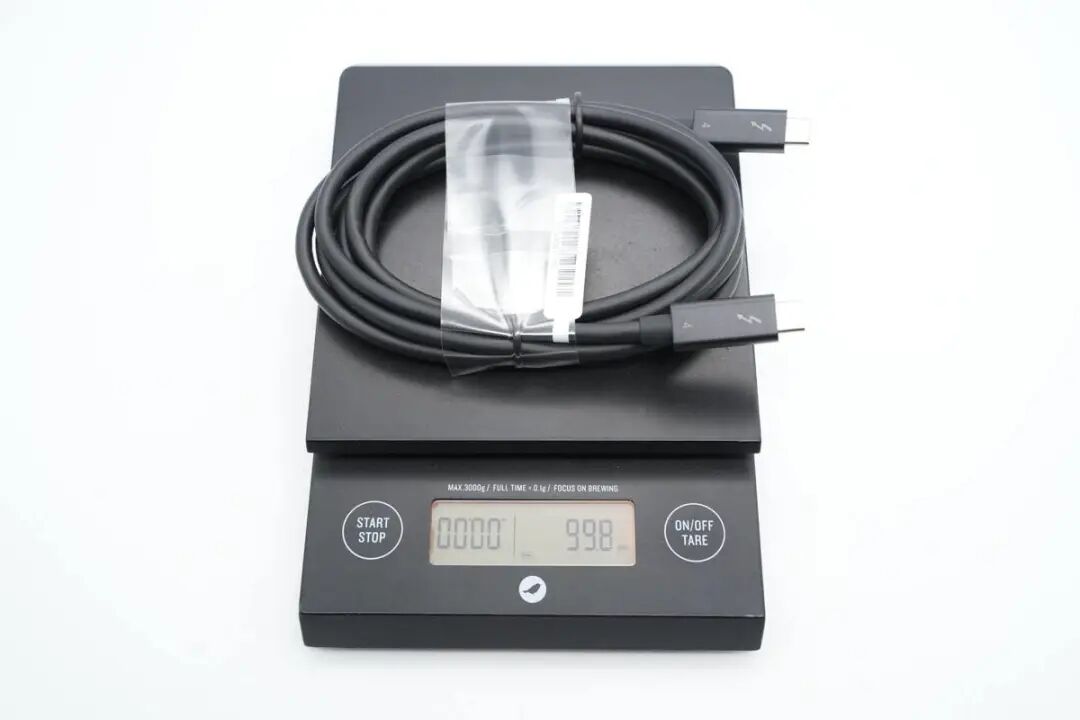

重量约为100g。

使用这款线缆给苹果MacBook进行充电，通过ChargerLAB POWER-Z KM002C测得充电功率为20.42V 4.65A 94.9W，表明线缆支持100W PD快充。

测试线缆的传输速度，使用的是阿卡西斯的USB4硬盘盒、三星970EVO固态硬盘以及苹果的MacBook Pro 16 2021 M1 Max。使用Disk Speed Test测得写入速度约为1454MB/s，读取速度约为2803.7MB/s，外接硬盘盒测试场景，符合雷电4的数据传输速度标准。

即刻雷电4数据线拆解

对即刻这款雷电4线的细节设计、长短、性能等有了基本了解后，下面对其进行拆解，看看做得如何。

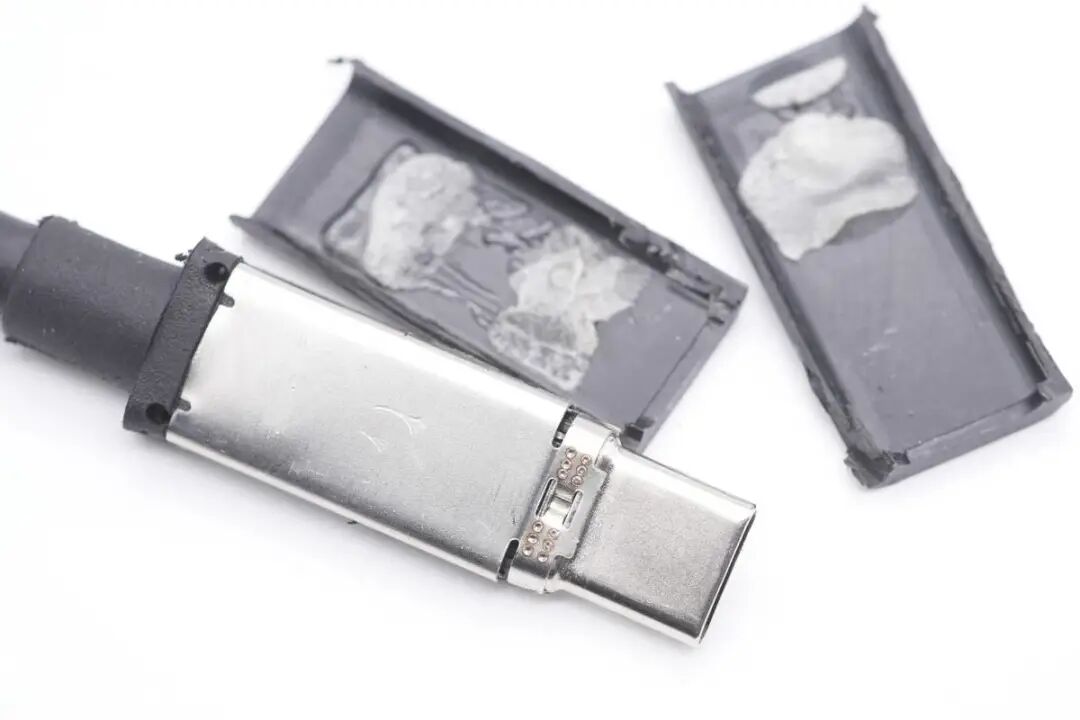

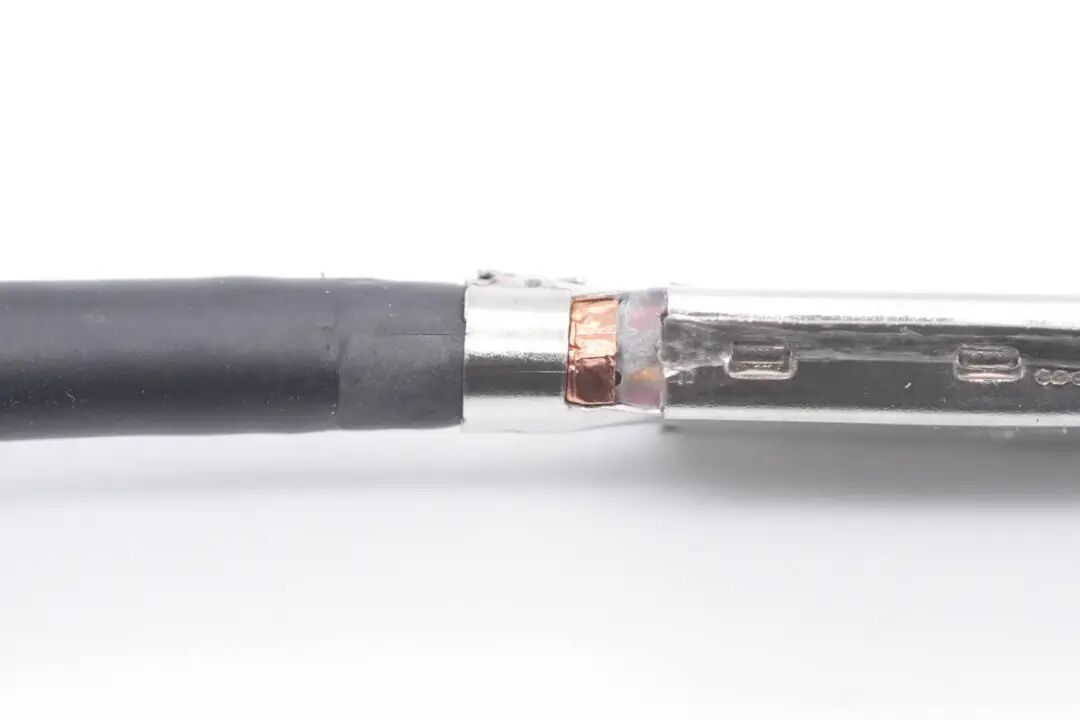

即刻雷电4线缆插头的长度和传统的雷电线插头差不多，首先使用切割机切开插头外部的塑料壳，露出内部钢套，钢套点焊到USB-C插头上固定。钢套双面焊接固定，保护性强。

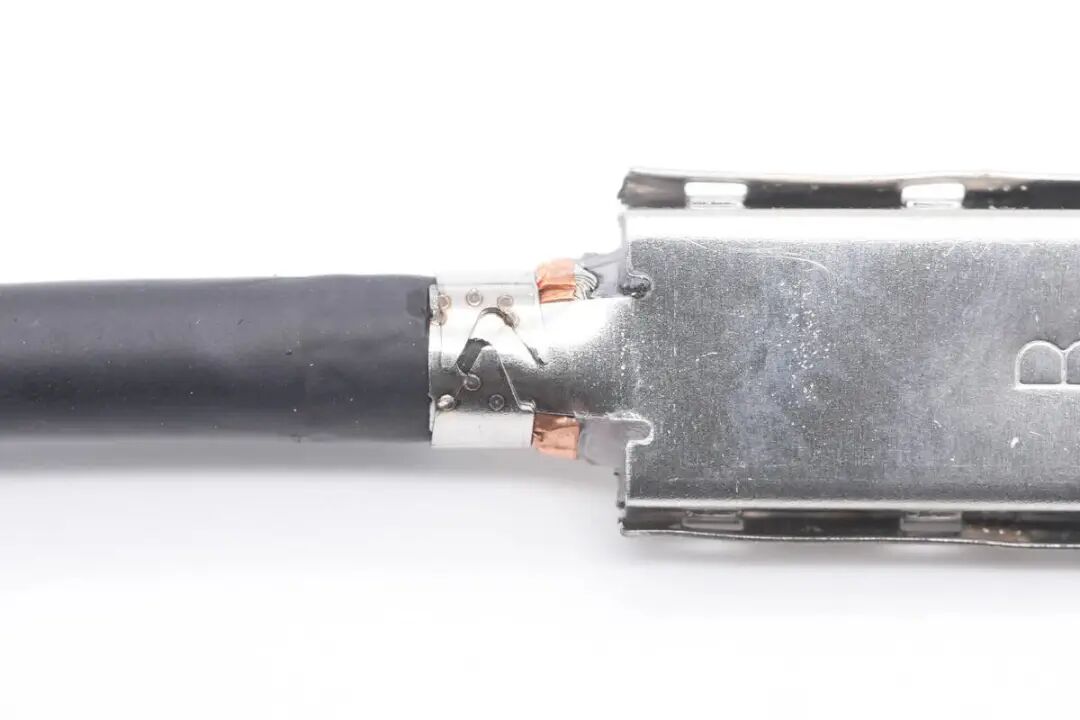

钢套尾部束线处特写，采用点焊焊接固定，在不会松脱的同时增加了拆解难度。

插头内部填充半透明硬胶加固，钢套为两片结构，通过卡扣和点焊固定。

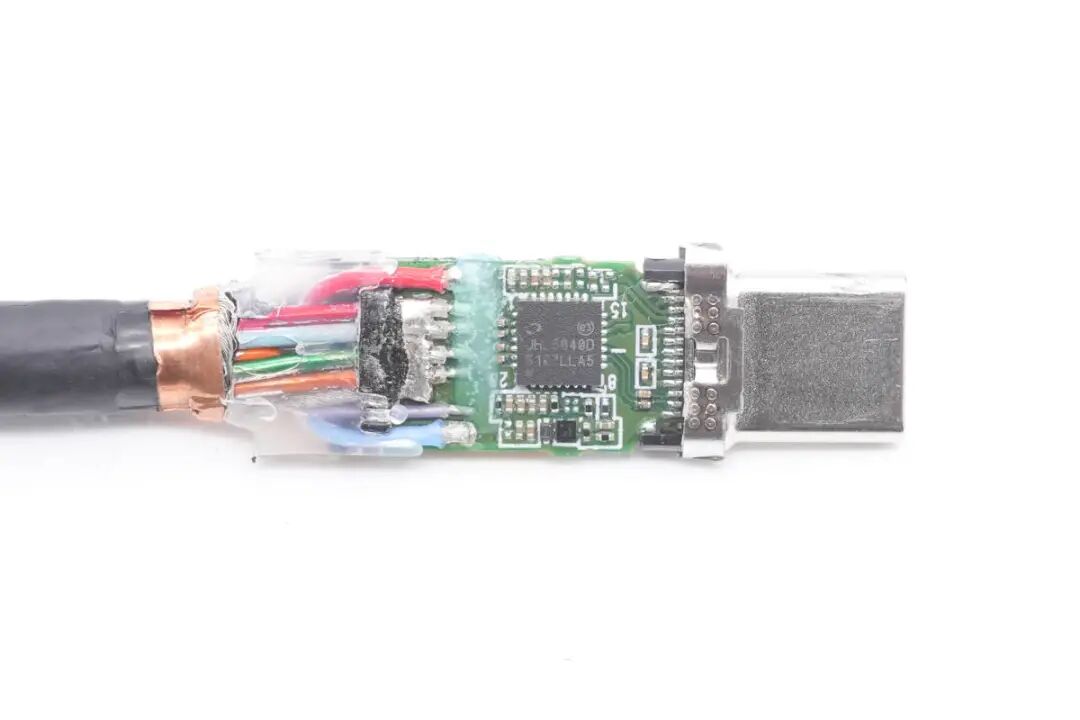

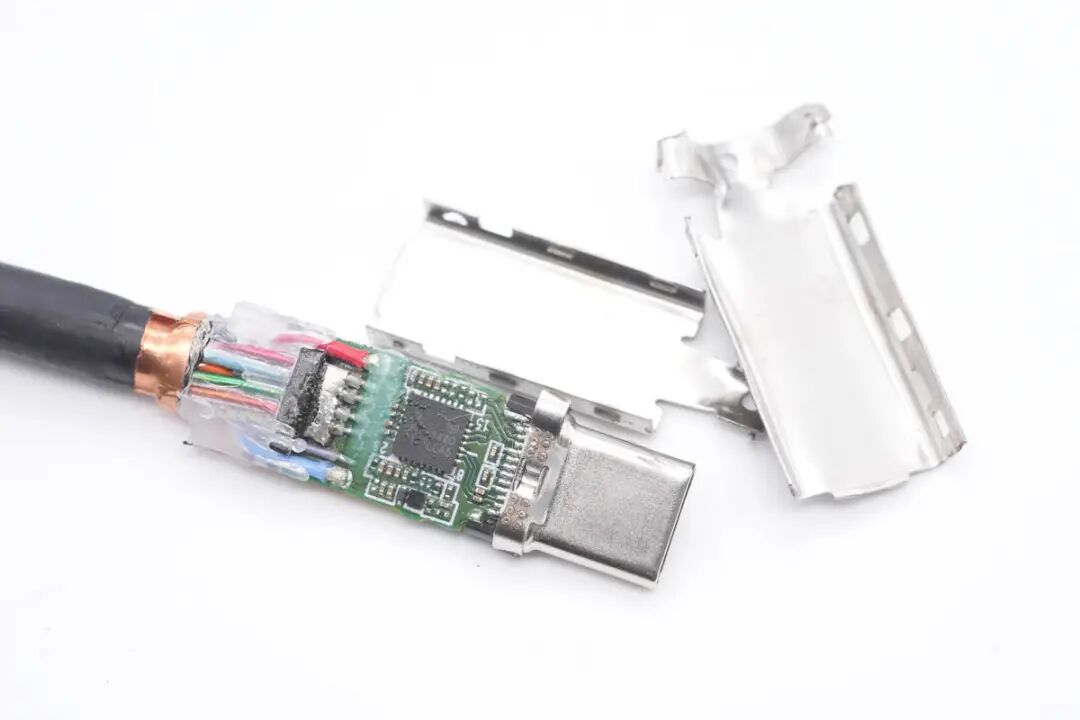

打开线尾的束线，拆开两片外层保护钢套。线缆穿过定位板焊接，尾部注塑成为一个整体，非常牢固。端子正面有一颗芯片，是英特尔推出的JHL5040D Redriver芯片。

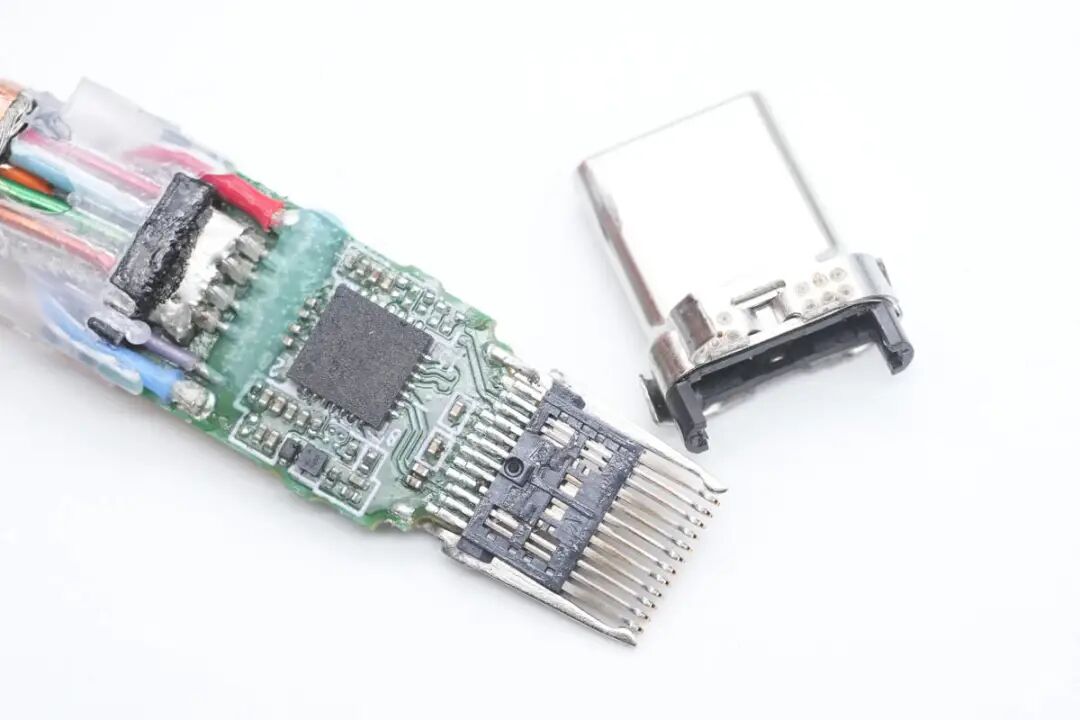

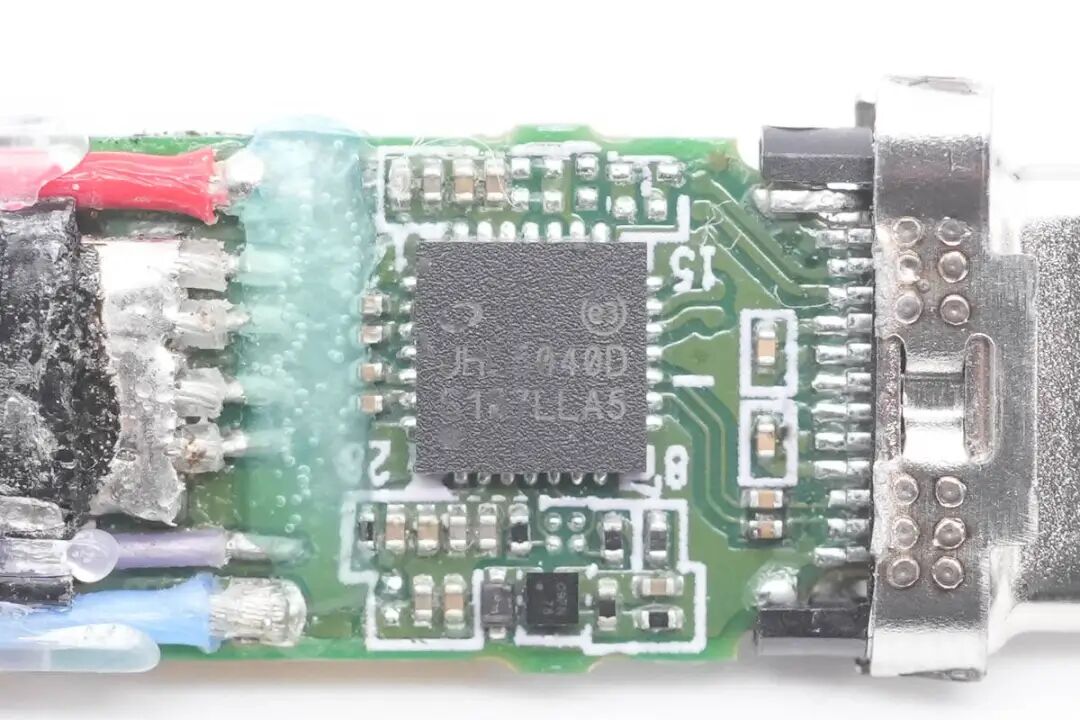

端子小板正面一览，左侧线缆穿过定位板焊接，分别焊接同轴线和电源线。小板正中就是JHL5040D Redriver芯片，对信号进行损耗补偿，实现更好的降低物理损耗的效果，保证雷电信号传输质量和稳定性。

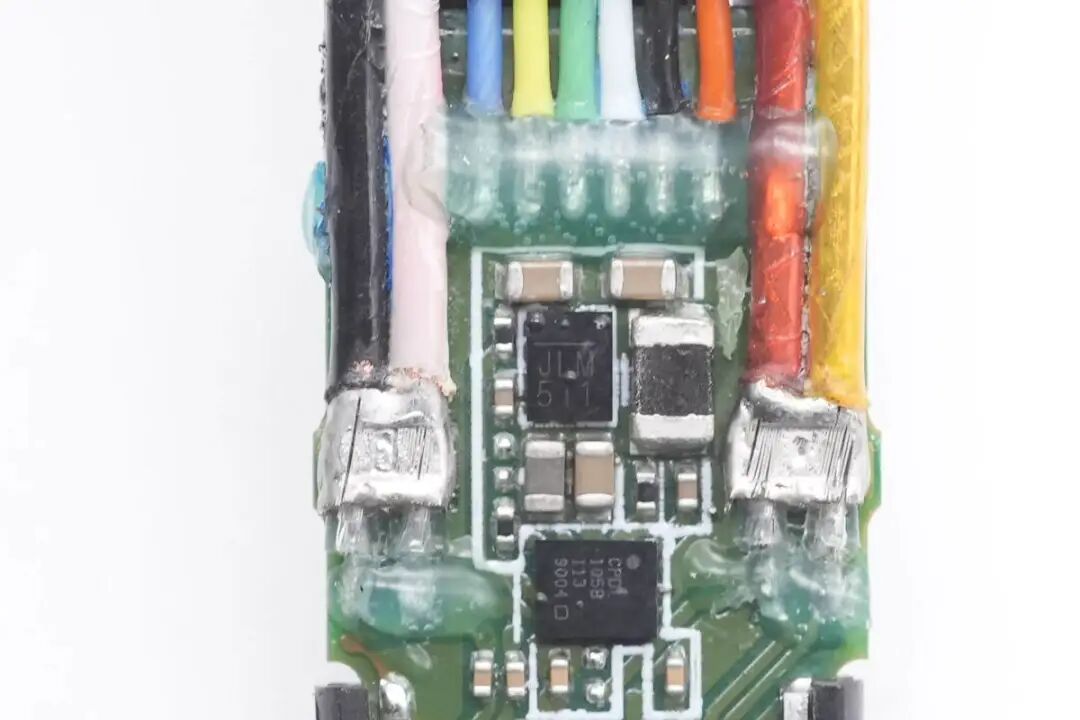

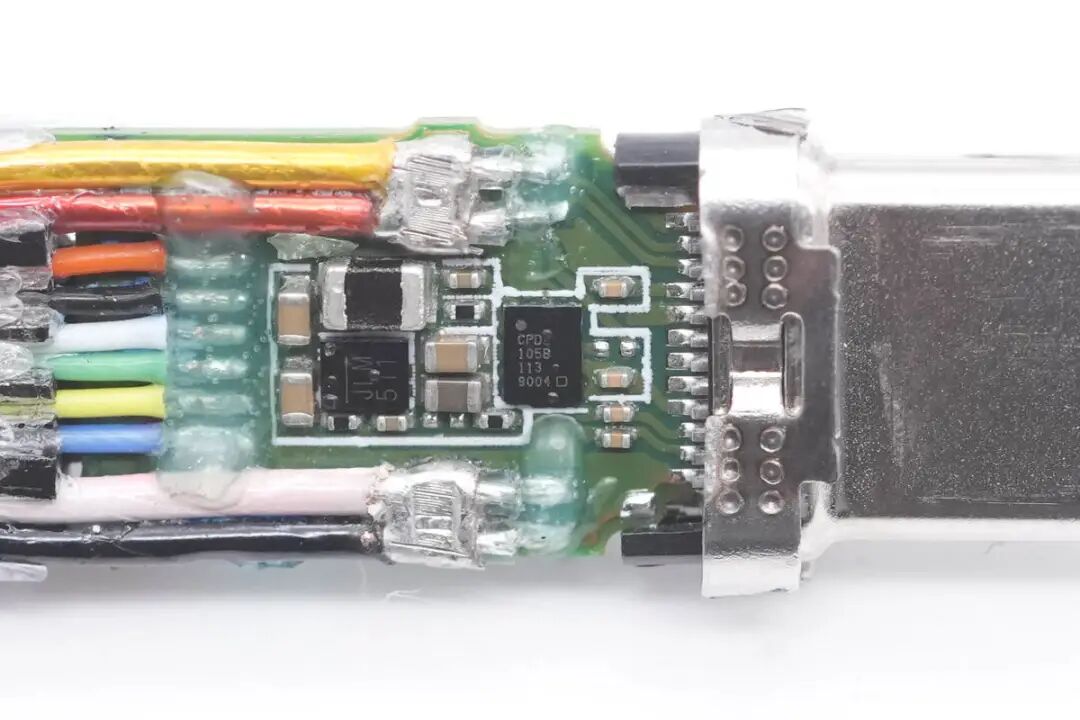

端子小板背面焊接同轴线和数据线，并焊接一颗MPS的同步降压芯片和英飞凌的E-Marker芯片。

英特尔JHL5040D Redriver芯片，支持2米长线缆，支持USB3.2 GEN2*2，雷电3和USB4，DP2.0（支持UHBR10）数据传输。

小板背面的MPS降压芯片，丝印JL，右侧是一颗降压电感。

E-Marker芯片来自英飞凌，型号为CYPD2105，属于EZ-PD CCG2系列，采用CSP-20封装，是USB Type-C 型控制器，它符合最新USB Type-C 型和PD标准，为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C 和USB 供电端口控制解决方案。另外还可应用在许多上行和下行方向端口的应用中。

拆解开雷电数据线另外一头的端子，两头的端子小板电路布局相同。

拆解开另外一头，小板为同样的设计。

拆下USB-C公头的金属外壳，露出内部针脚。

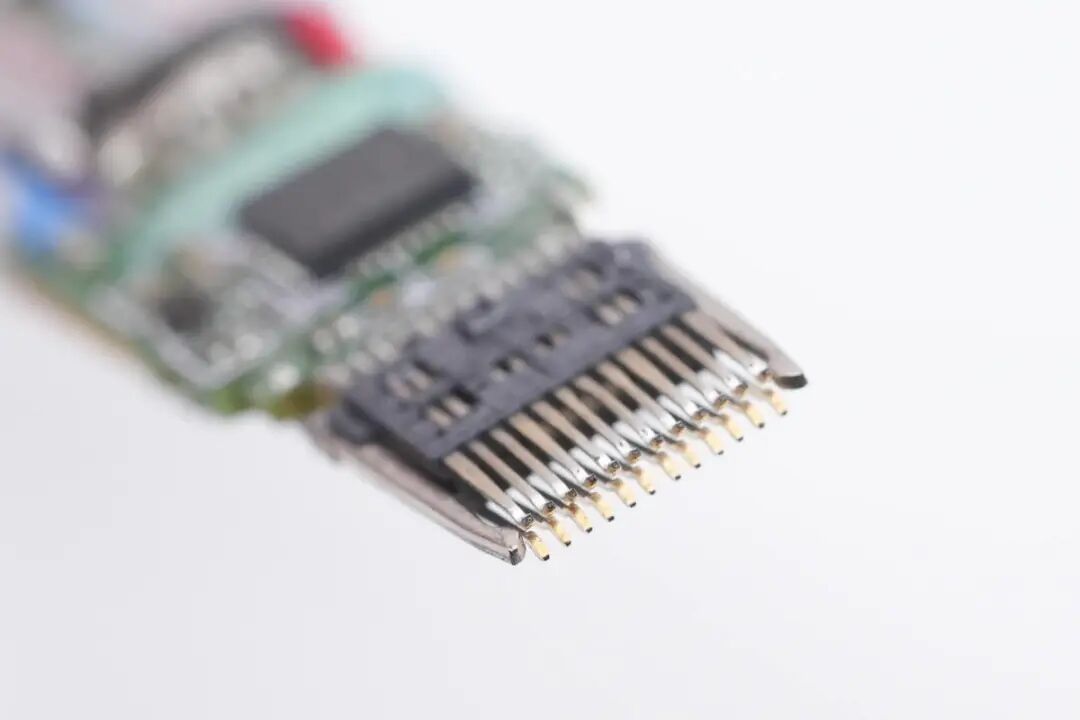

针脚连接处镀金处理，不易氧化，更耐插拔，对应电源针脚加宽加厚处理，降低电阻减小发热。

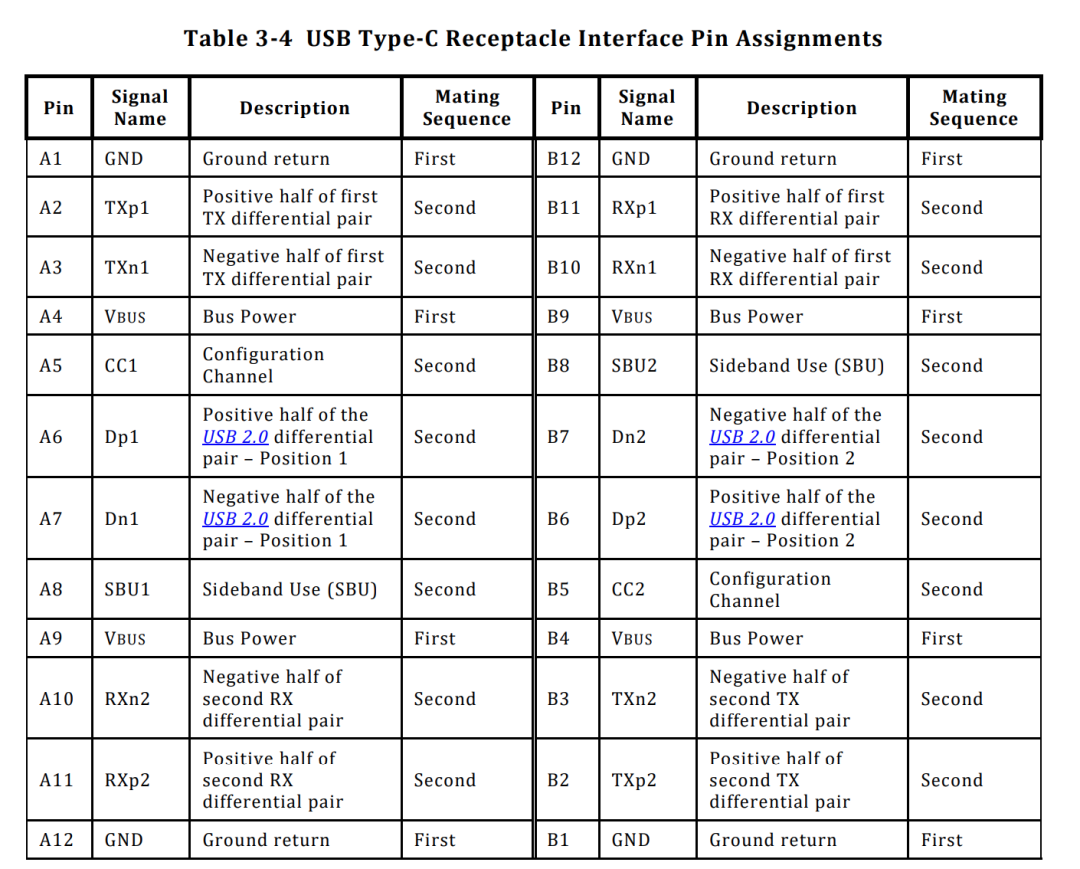

附上雷电4线相关针脚功能定义表，方便大家了解。

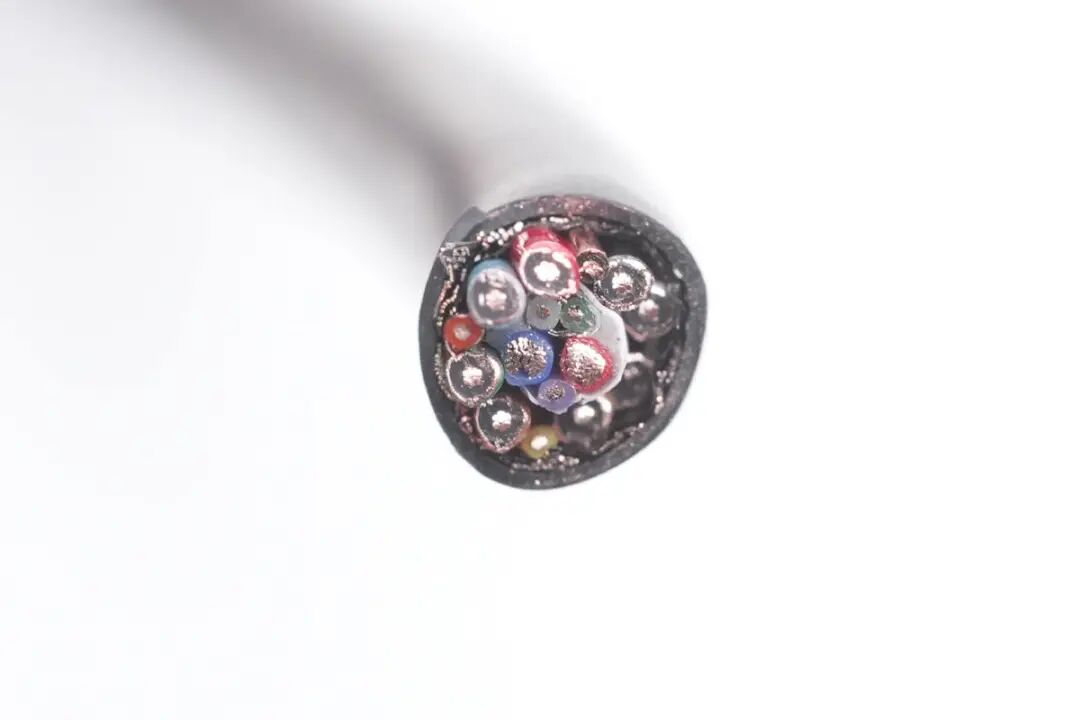

线身截断横截面一览，内部是17根线芯，外层数据线采用同轴线设计，中心为USB2.0和电力线芯。

切开外皮，下面是编织的屏蔽网。

将线材截取一段，全部拆开一览，包括TPE塑料外皮、金属屏蔽网、塑料保护层、同轴数据线芯和电力传输线芯。

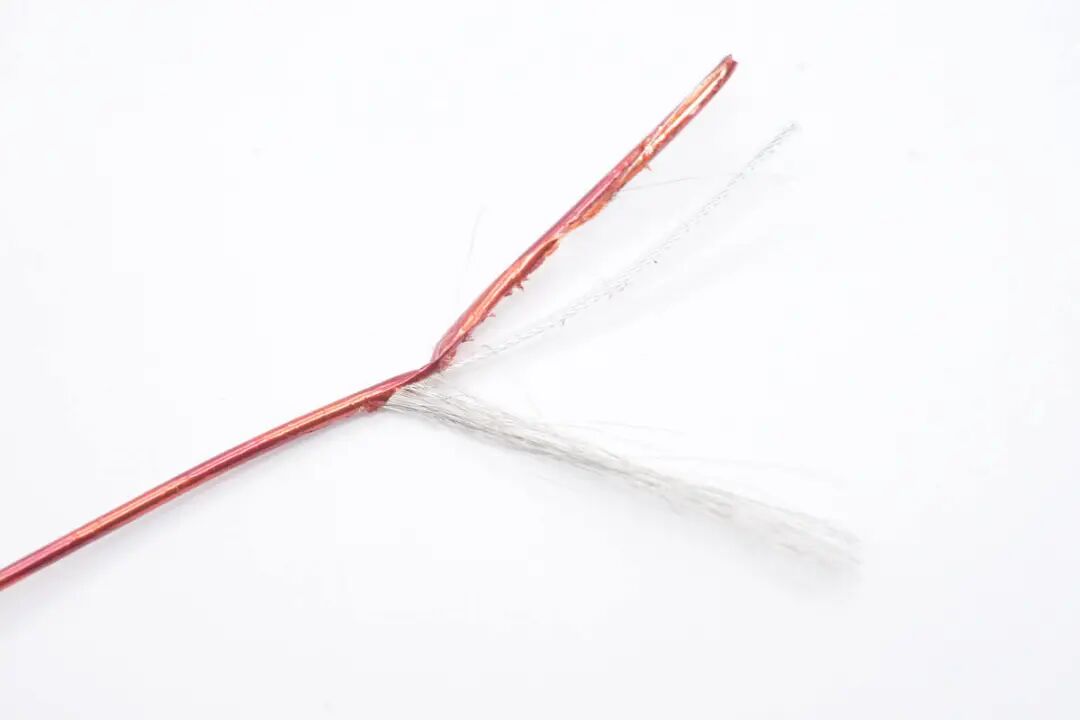

红色为正极线芯，蓝线为负极线芯，内部屏蔽线为USB2.0数据线，填充棉线润滑。

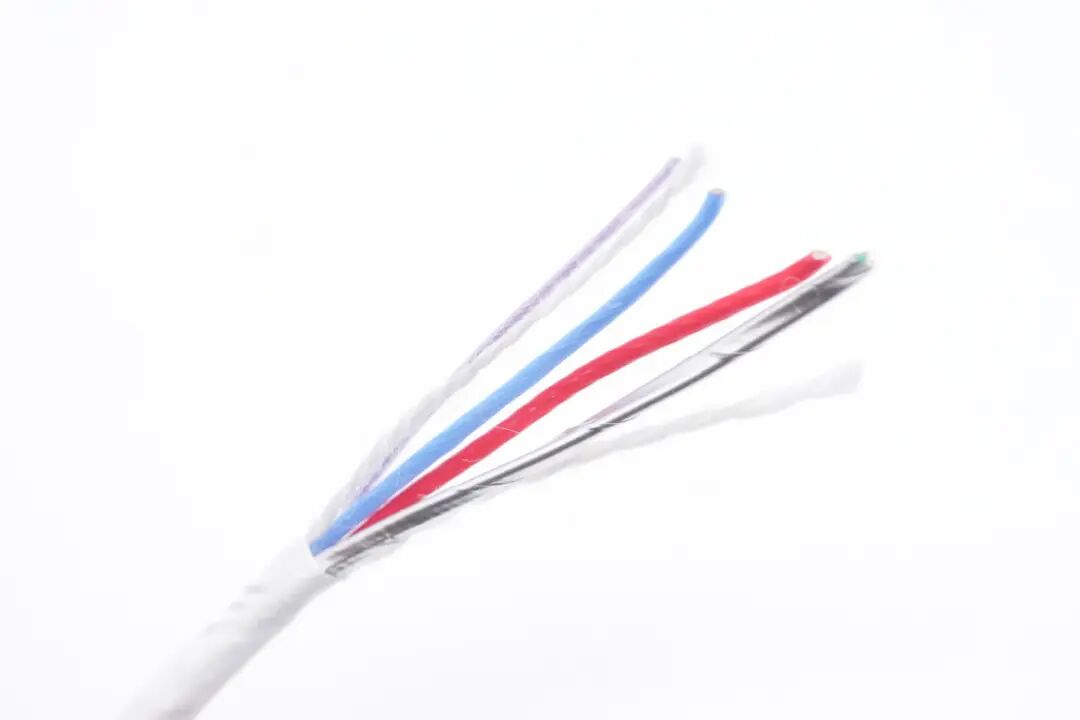

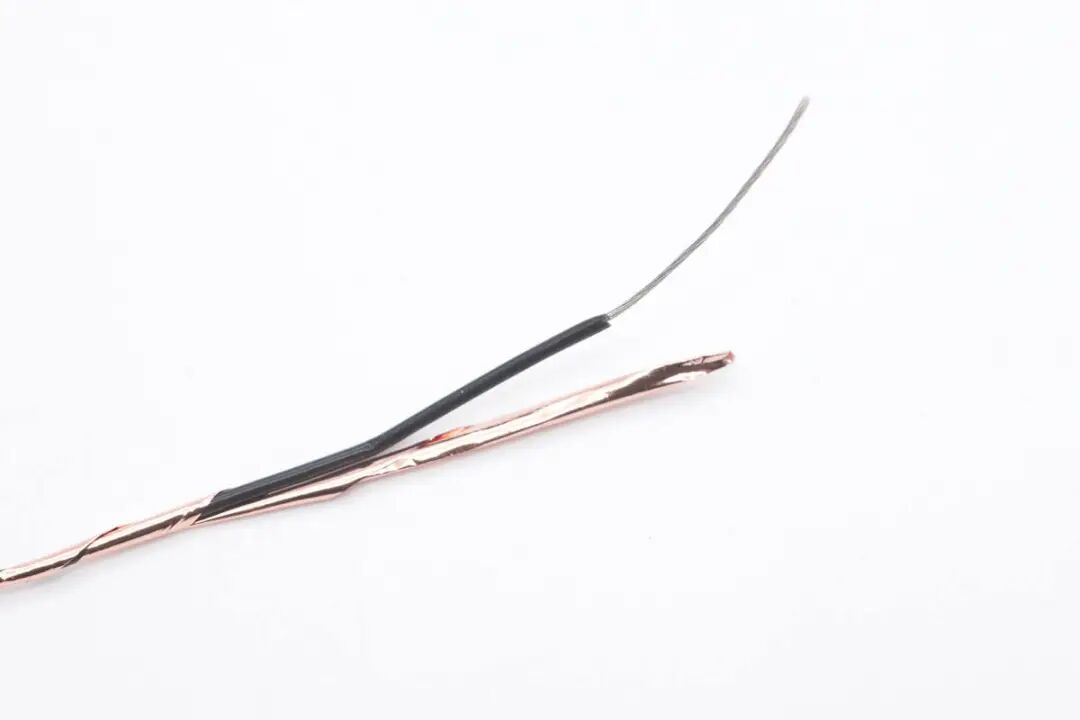

USB2.0数据线特写，屏蔽层内部有一条裸线用于接地。

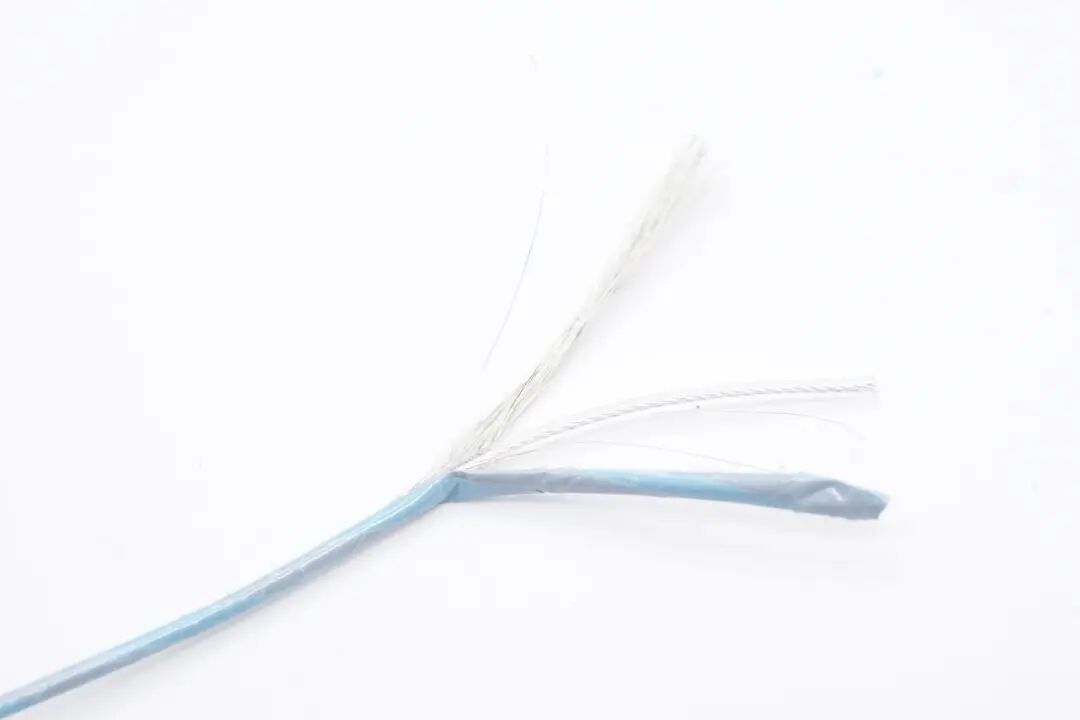

紫色细线特写。

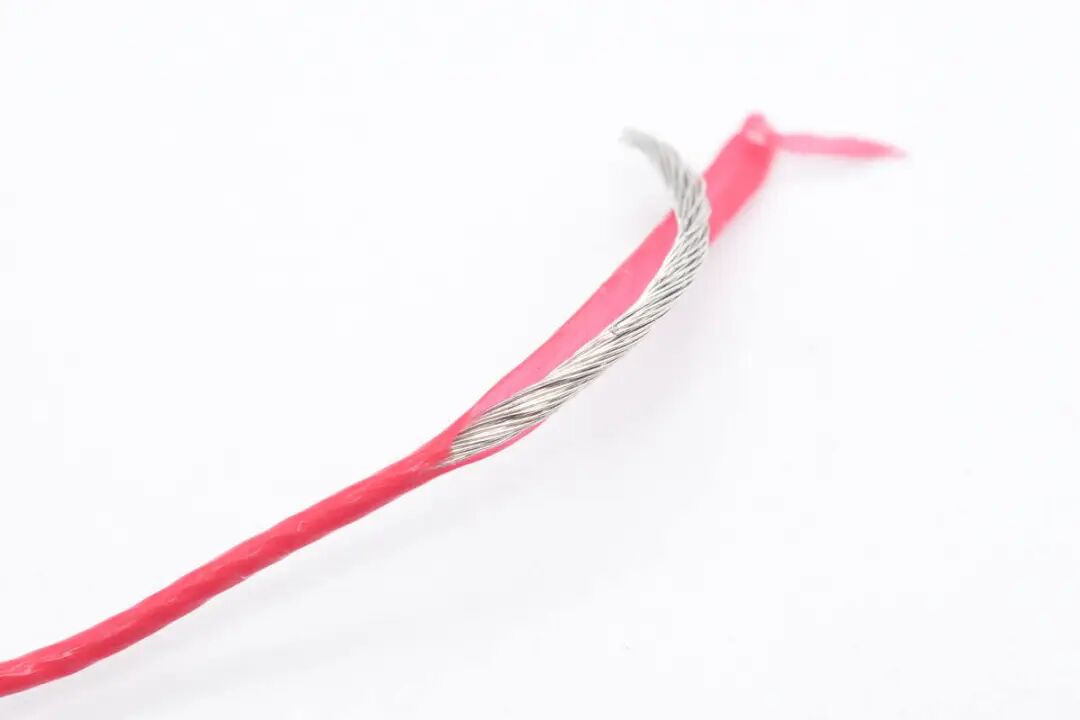

红色正极电力线芯特写。

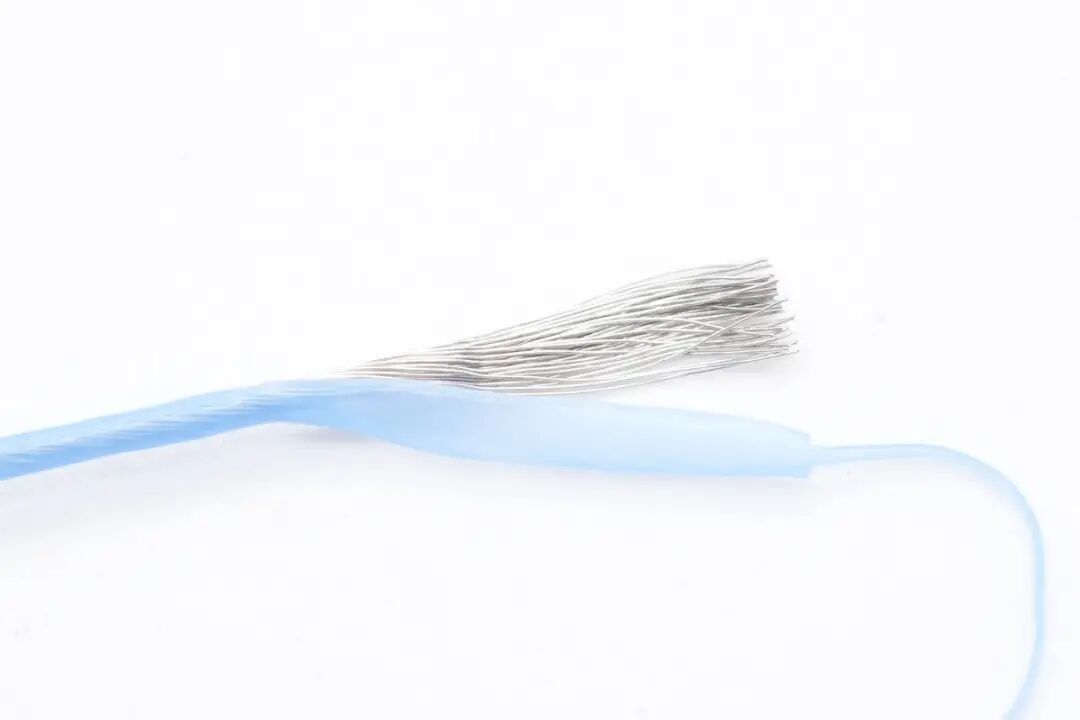

蓝色负极电力线芯特写。

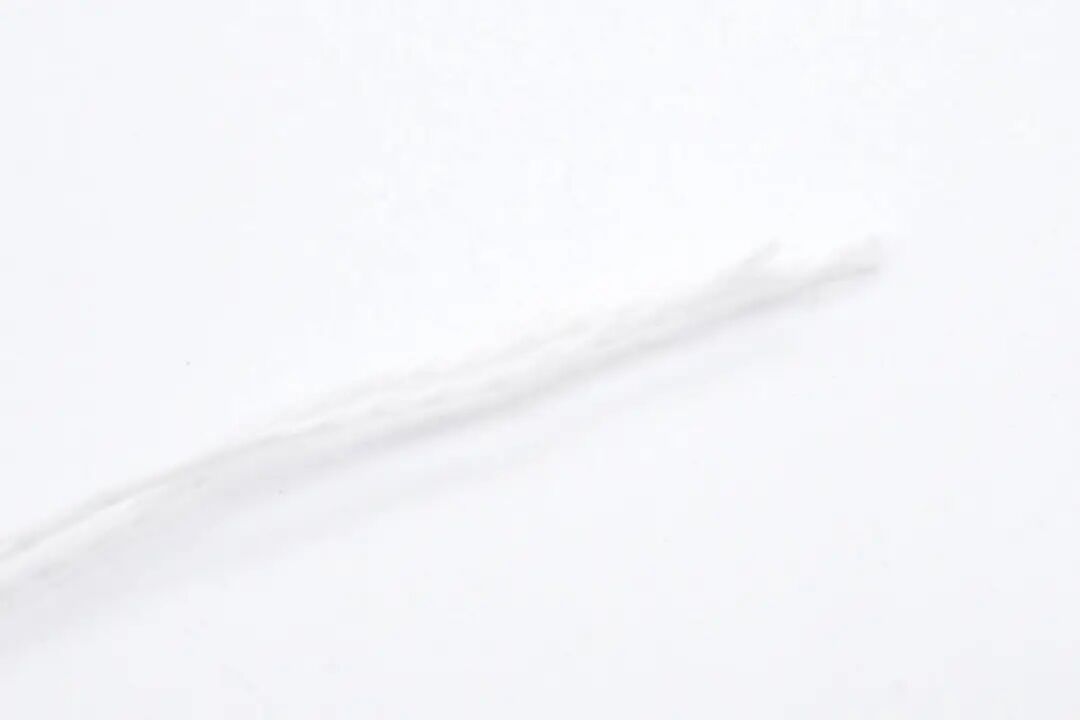

内部填充的棉线特写。

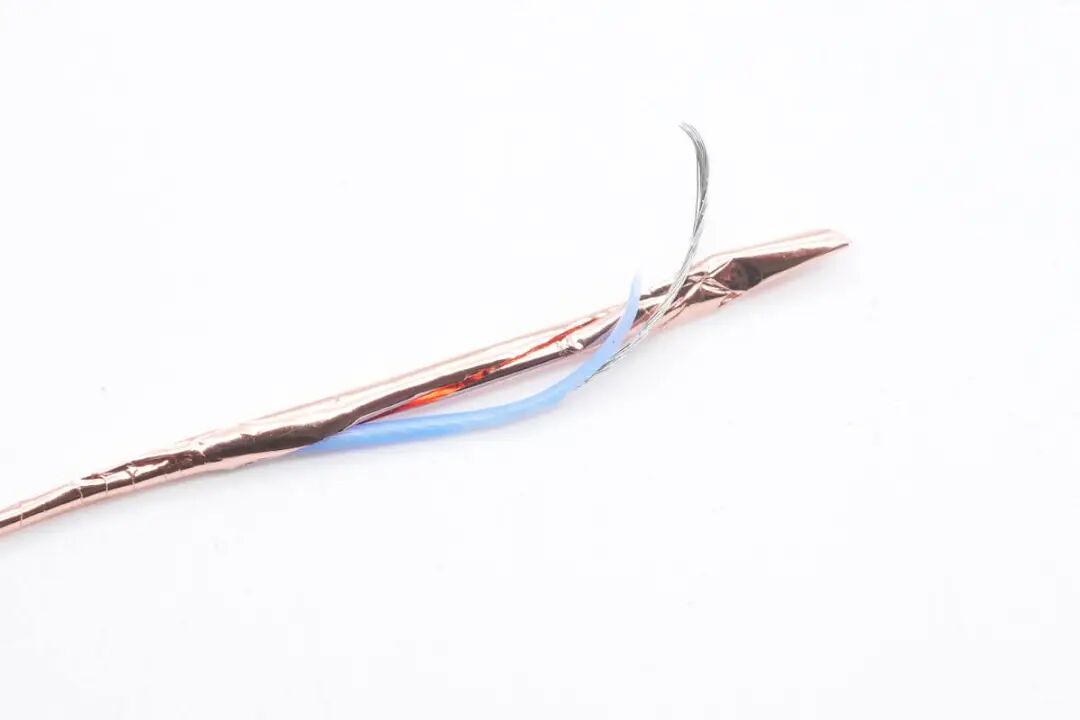

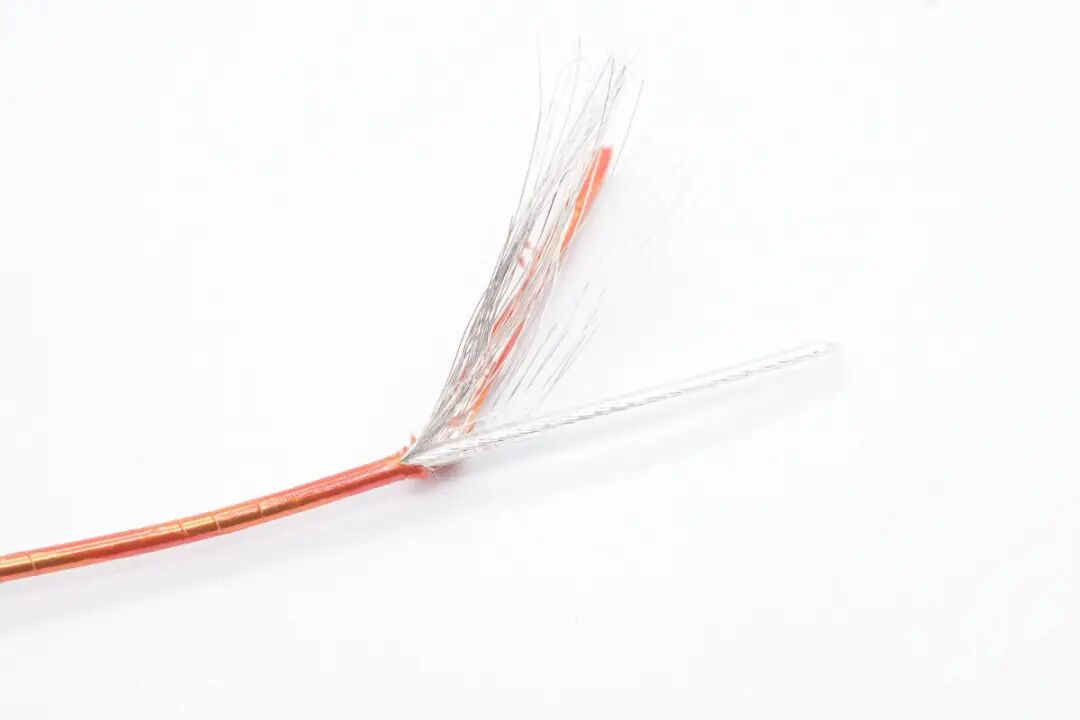

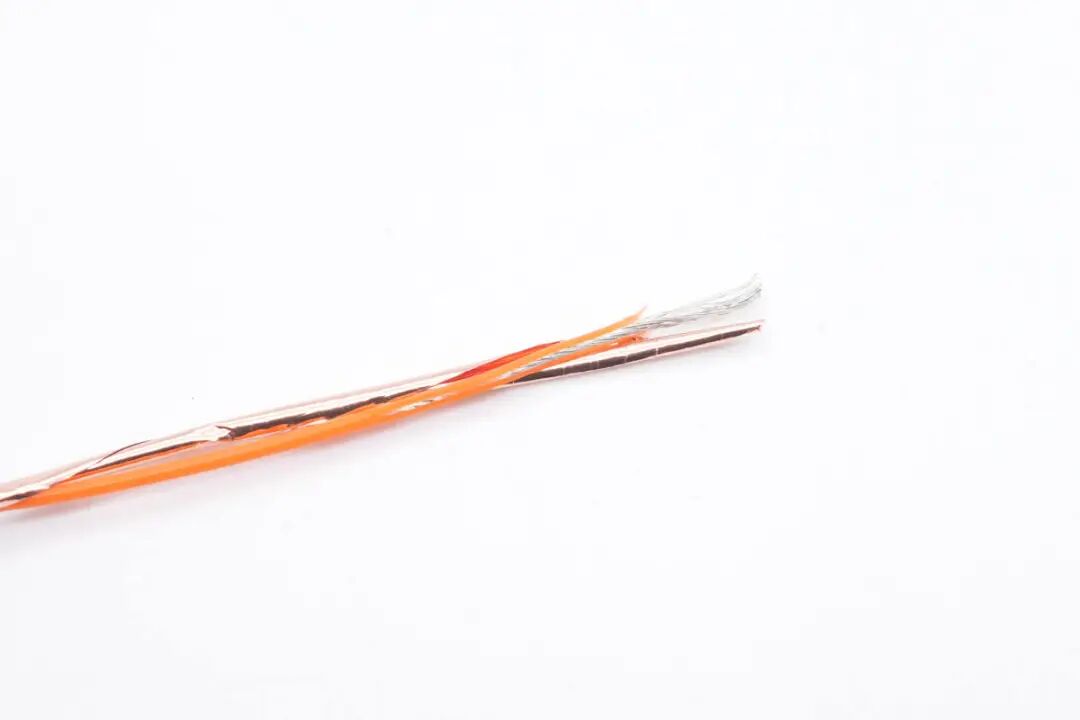

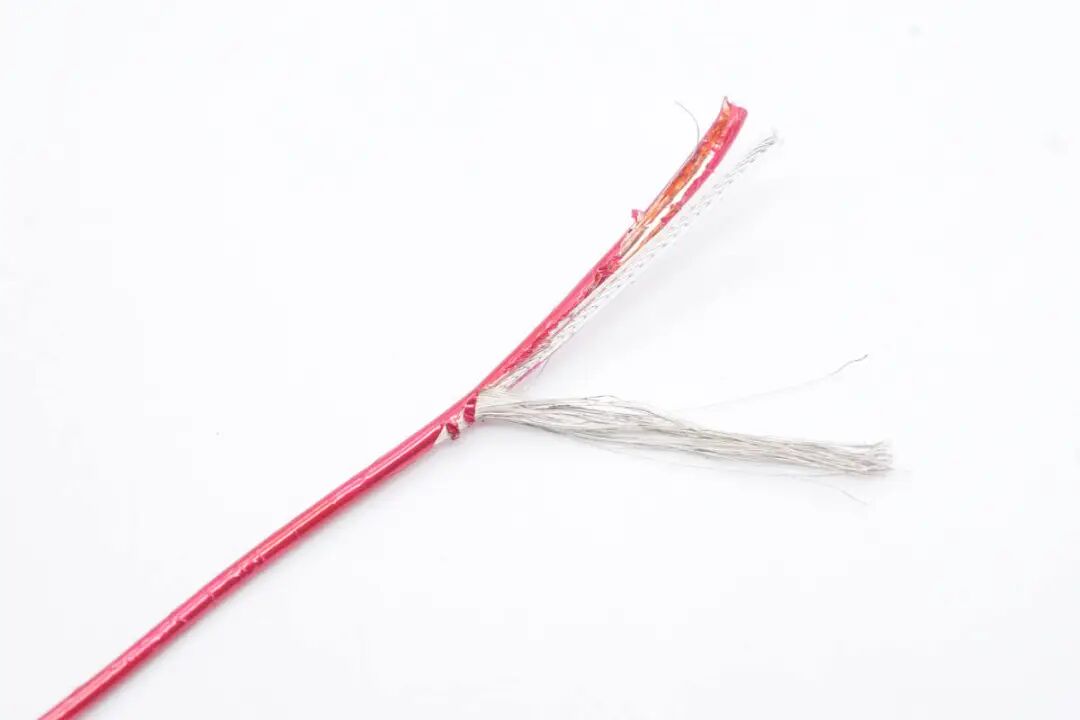

对应雷电信号传输的橙色同轴线，采用纯铜镀厚银的屏蔽层，外层缠绕铜箔和塑料绝缘层。内部线芯采用透明绝缘层，为镀银线缆。镀银降低线缆在传输信号时的损失，其余7根不同颜色的线缆均为同样的结构。

白色同轴线特写。

红色同轴线特写。

黑色同轴线特写。

绿色同轴线特写。

棕色同轴线特写。

蓝灰色同轴线特写。

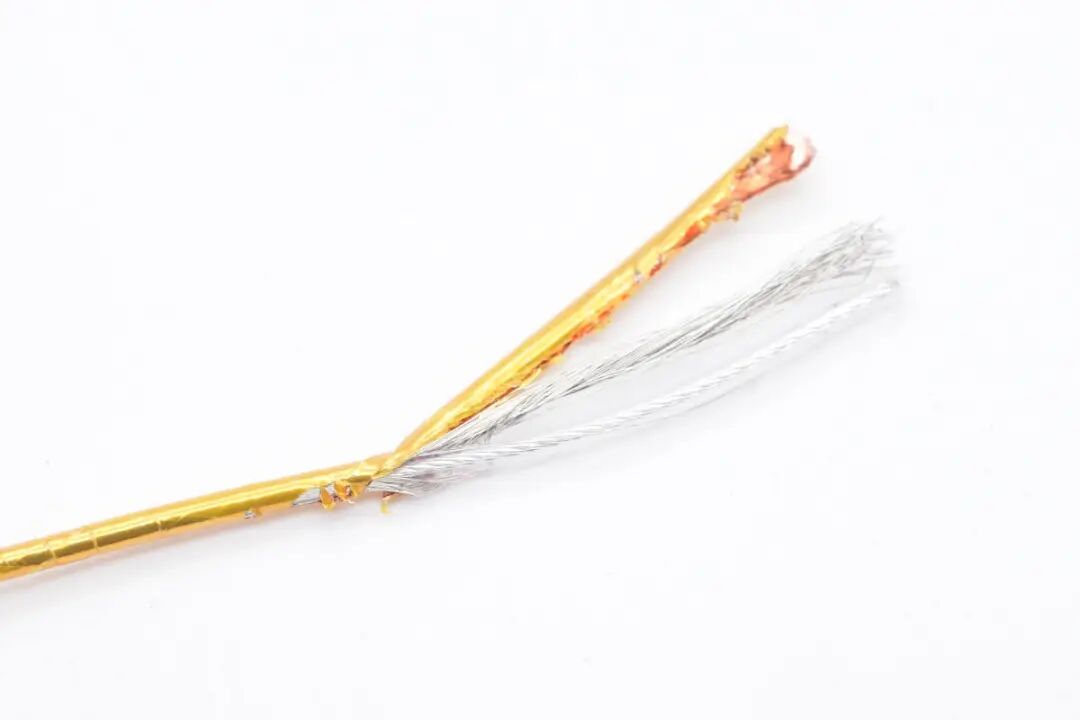

金色同轴线特写。

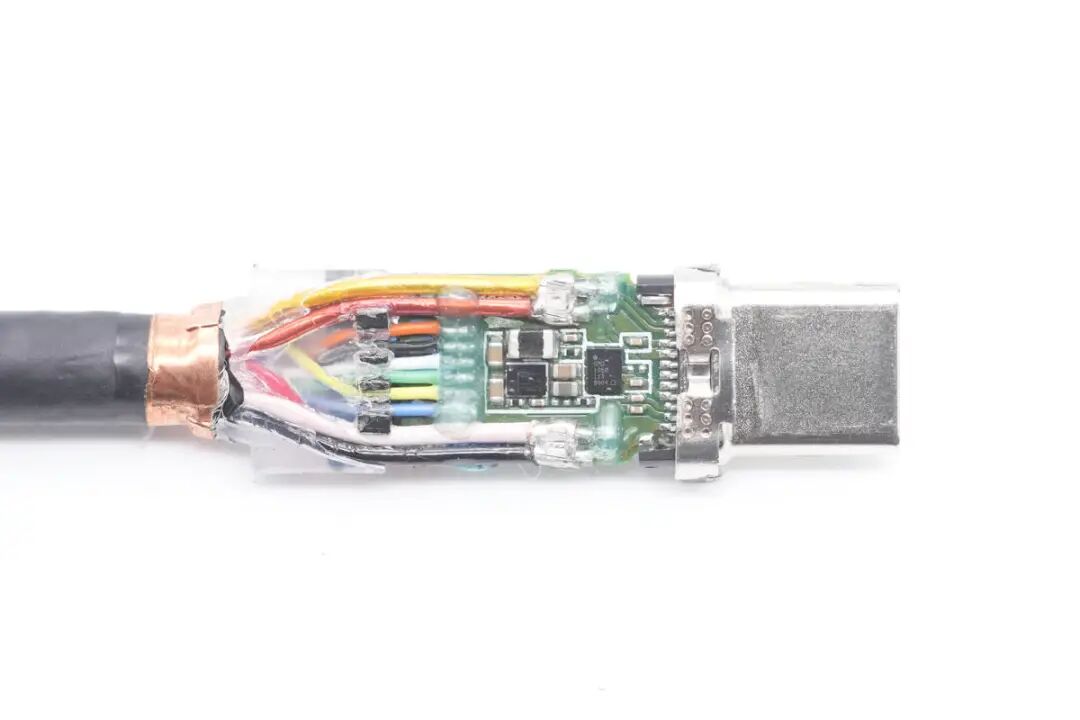

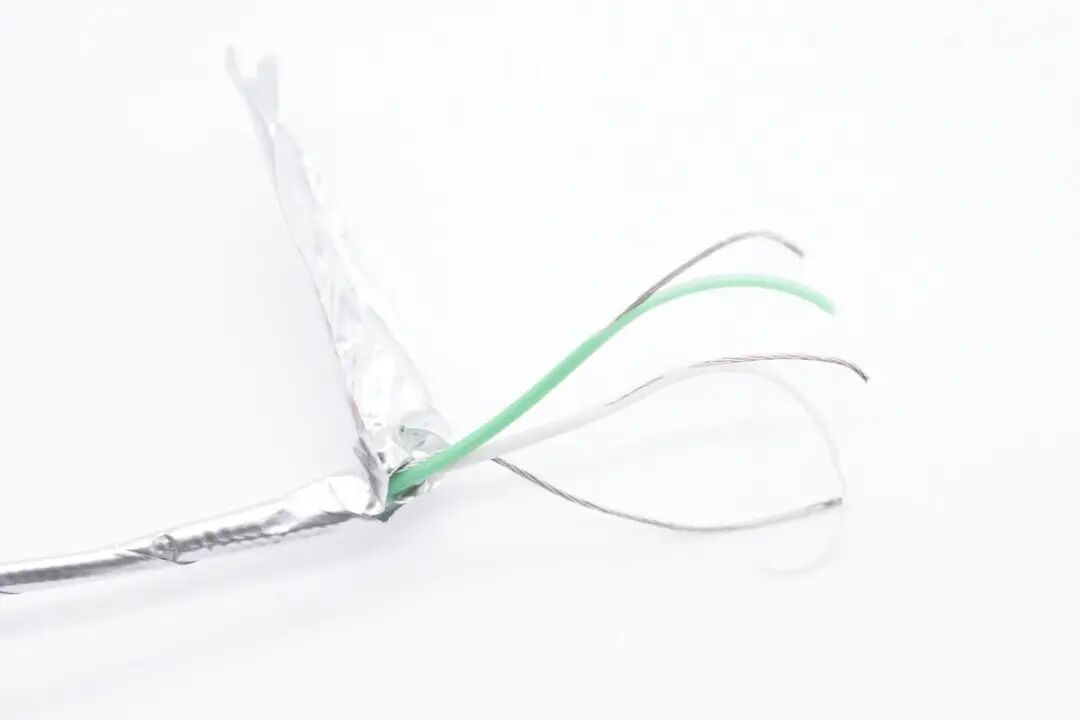

其余线缆也外套铜箔屏蔽，通过内部线芯颜色判断不同用途。

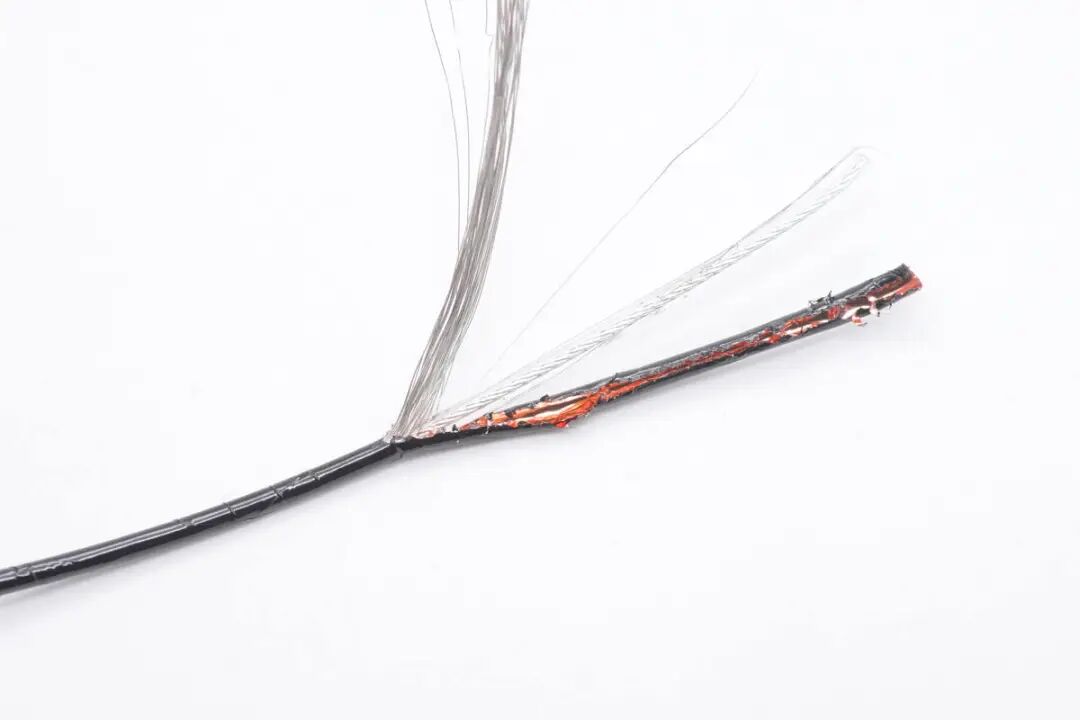

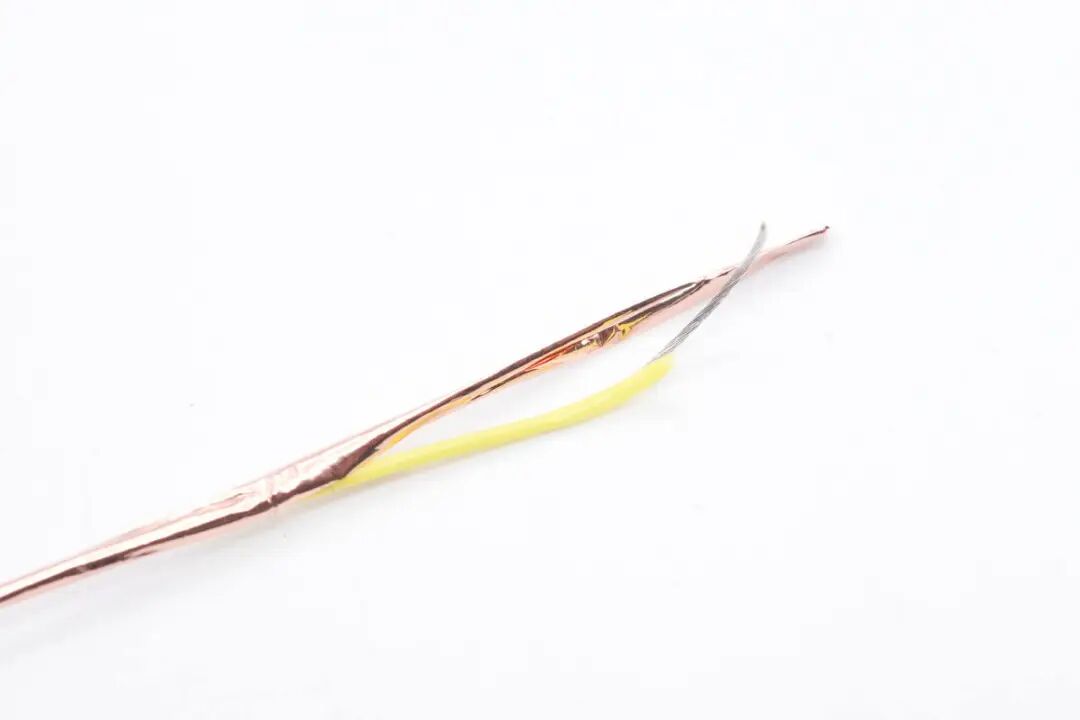

黑色SBU线芯特写。

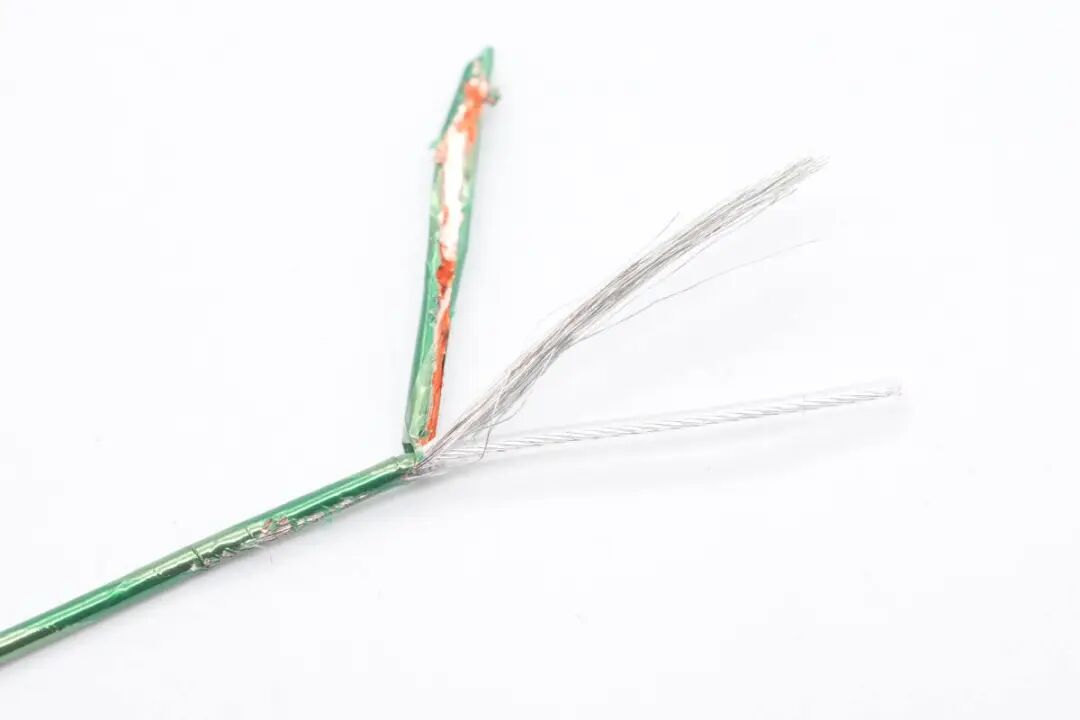

黄色VCONN线芯特写。

蓝色CC线芯特写。

橙色线芯特写。

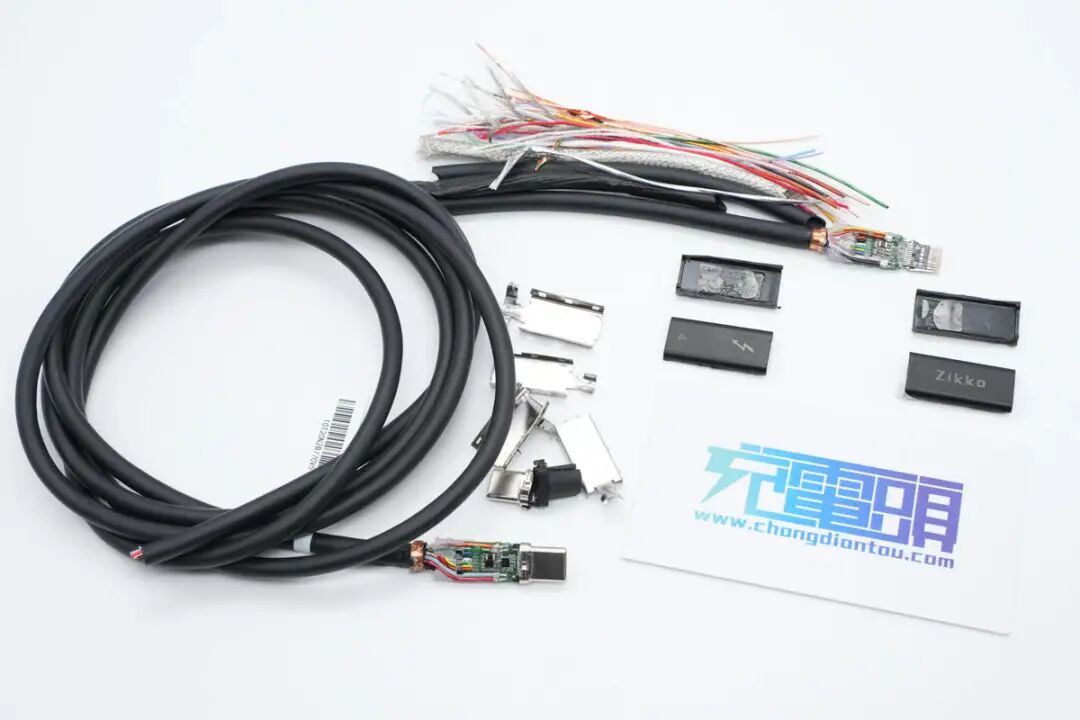

全部拆解完毕，来张全家福。

充电头网拆解总结

Zikko即刻这根雷电4线不仅粗壮结实，而且长度为2m，满足扩展连接高清显示器使用。此外两端采用抗弯折处理，接口处进行磨砂处理方便插拔。实测这款数据线可为苹果MacBook进行94.9W充电，以及写入速度达1454MB/s，写出速度达2803.7MB/s，表明线缆支持100W PD快充，传输速率也符合雷电4的数据传输速度标准。

充电头网通过拆解发现，线头使用钢套点焊连接，封装牢固，内部注塑填充保护，数据线端子内部内置英特尔JHL5040D Redriver芯片和英飞凌CYPD2105 E-Marker芯片，还使用一颗MPS的降压芯片供电。线缆内部整整有17根线芯，线芯焊接牢固并涂胶加固。

线身中雷电数据线采用同轴线屏蔽设计，信号同轴线内外层均采用镀银线芯，整体抗干扰性很好。对应辅助线缆也同样采用同轴屏蔽线设计，消除干扰，线缆中心还设有棉线来降低线身硬度。从拆解中可以看出，线缆整体完全屏蔽，内部做工精细，屏蔽线芯均镀厚银，有效保证信号质量，搭配Redriver芯片确保信号长距离稳定可靠传输。
