拆解报告：闪极240W抗拉编织数据线
----- 充电头网拆解报告 第2142篇 -----
前言
USB PD3.1是最新的快充标准，将传统100W的传输功率提升到240W，使得USB PD的应用范围更加广泛，支持更多设备的供电，无需使用专用的充电器。让充电器变得通用，对环境更加友好。
充电头网拿到了闪极推出的一款240W USB PD3.1快充数据线，这款数据线支持USB2.0数据传输，支持48V5A 240W功率传输，采用尼龙编织外层，插头采用铝合金外壳，经久耐用。下面就对这款数据线进行拆解，看看这款线缆的设计和用料。
闪极240W PD3.1数据线开箱
包装盒采用和闪极自家充电器一样的外观风格设计，正面设计有SHARGE品牌以及产品名称。

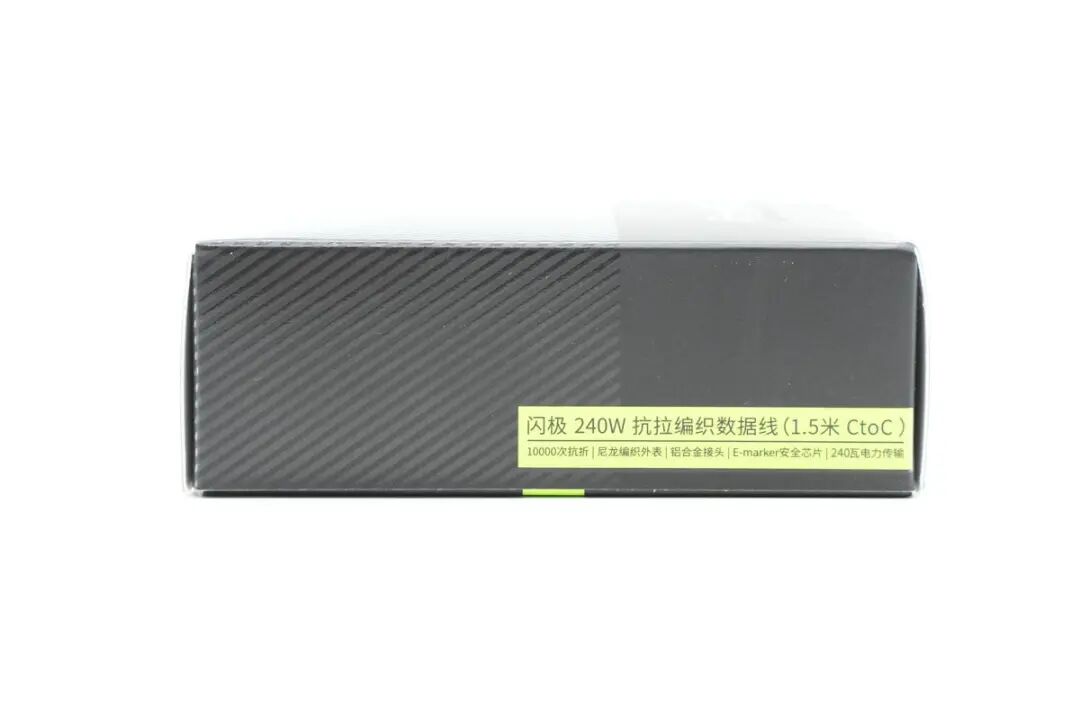

侧面设有产品名称——闪极240W抗拉编织数据线（1.5米 CtoC）以及卖点，包括10000次抗折、尼龙编织外表、铝合金接头、E-marker安全芯片、240W瓦电力传输。
背面印有产品参数信息，型号为SL105，黑灰色，长度为1.5m，线材直径4mm，采用铝合金+TPE+尼龙编织材质，最大传输速度480Mbps，最大耐电流值5A。

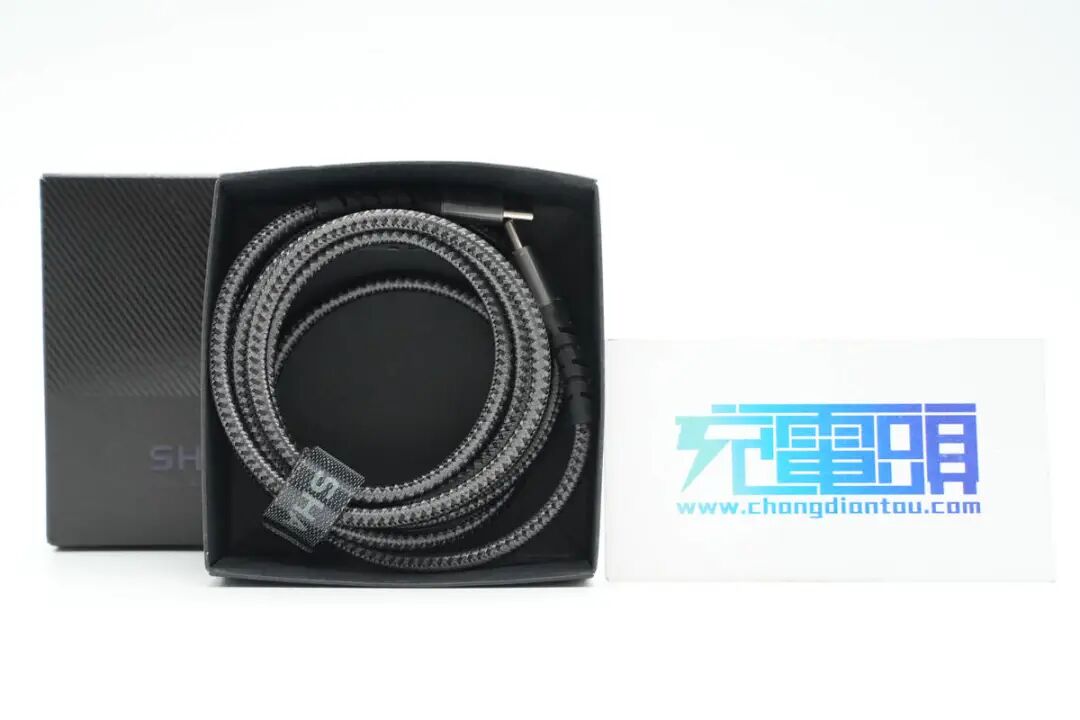

包装内仅有数据线。

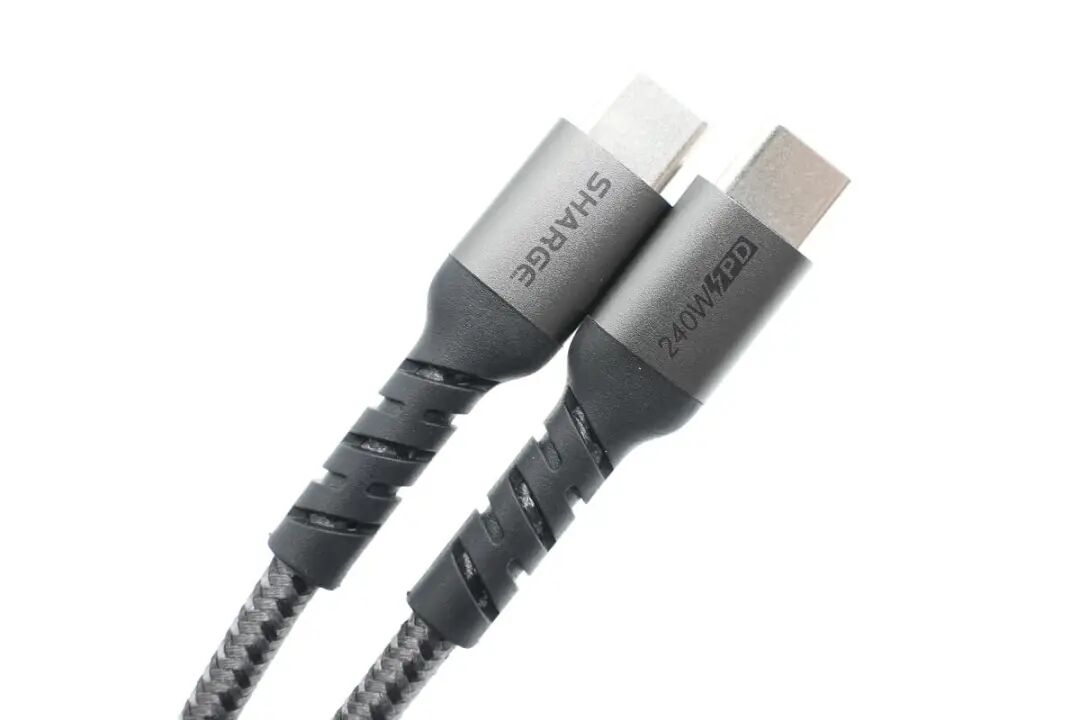

数据线两端线头采用铝合金材质，两侧圆润表面喷砂处理，正背面镭雕SHARGE品牌和240W PD字样。

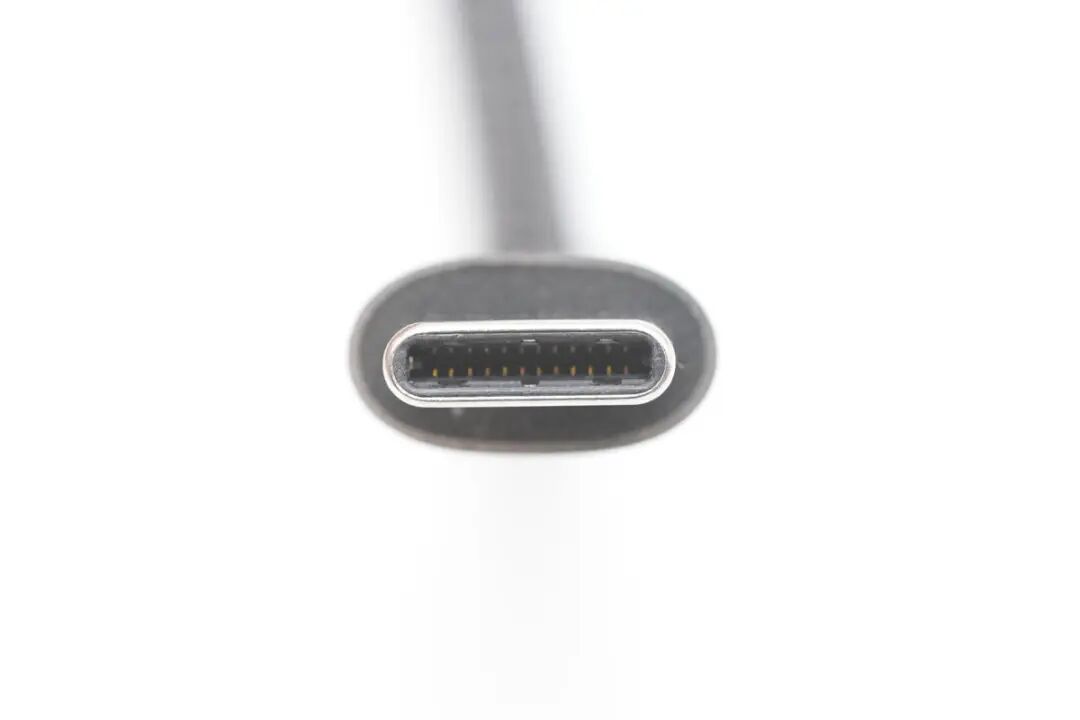

USB-C公头内部特写，满PIN设计。

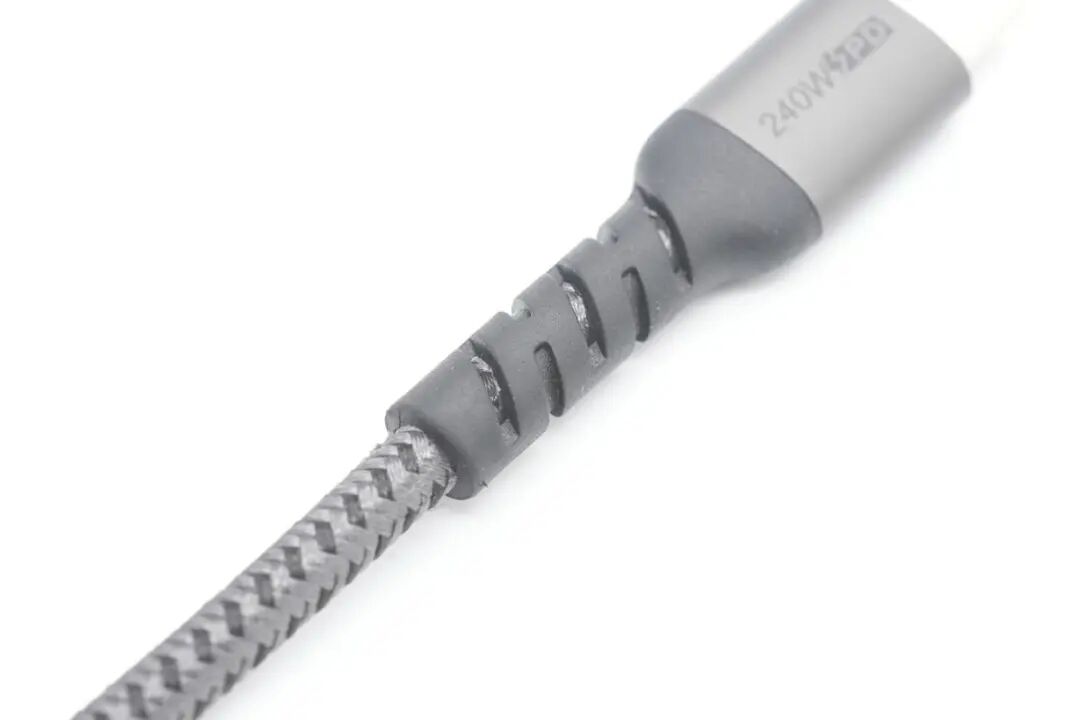

此外网尾加长抗弯折，保护线缆延长使用寿命。

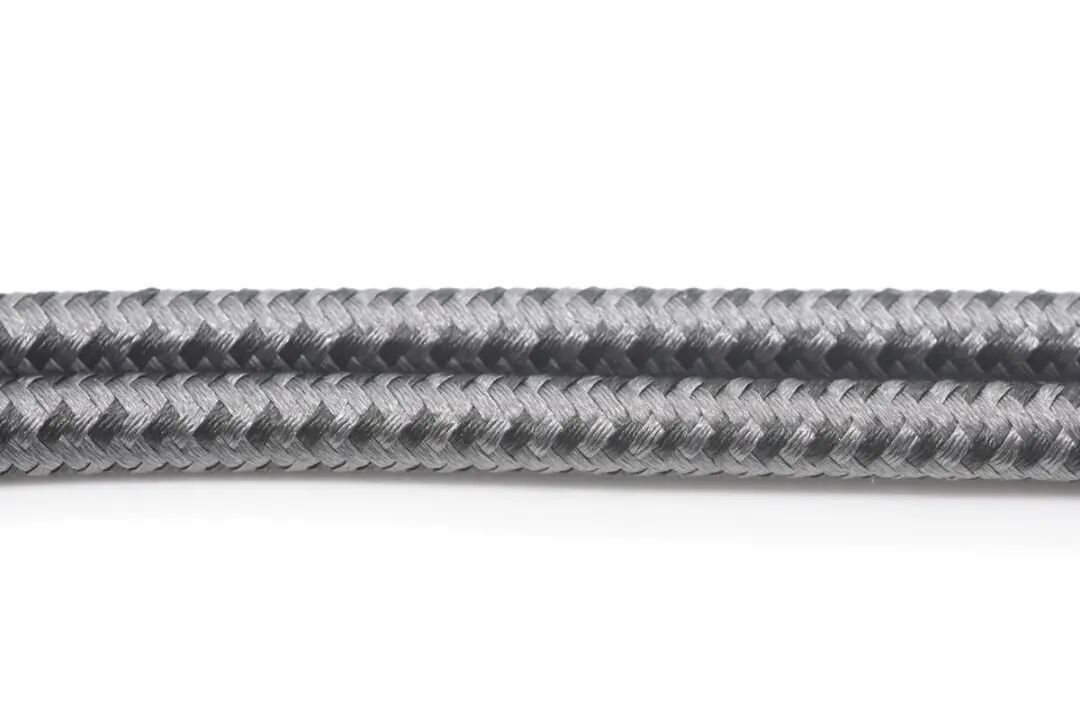

编织外衣特写，黑灰色尼龙线加捻编织，更加可靠且不易起毛，整体光滑无毛刺。
实测线缆长度约为153.5cm。

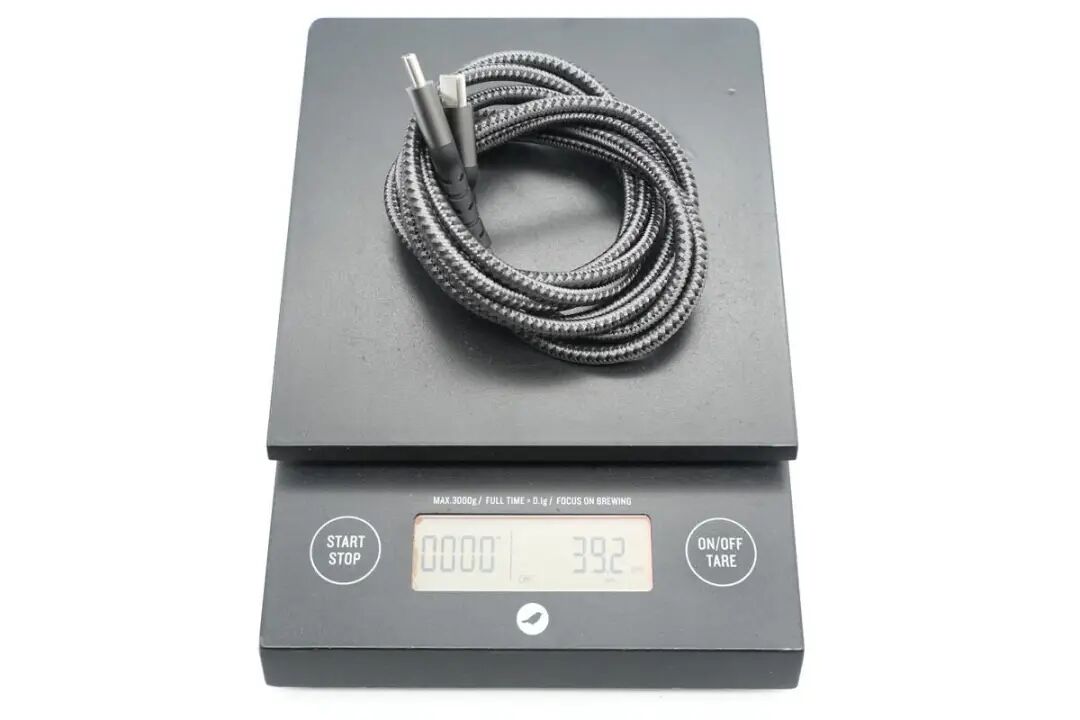

整体重量约为39g。
使用ChargerLAB POWER-Z KM002C测得该数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB2.0。
使用这款线缆给苹果MacBook进行充电，测得充电功率为20.42V 4.65A 94.87W，轻松支持100W PD快充不是问题（注：目前市面上还没有支持240W PD快充的设备可以拿来测试验证）。

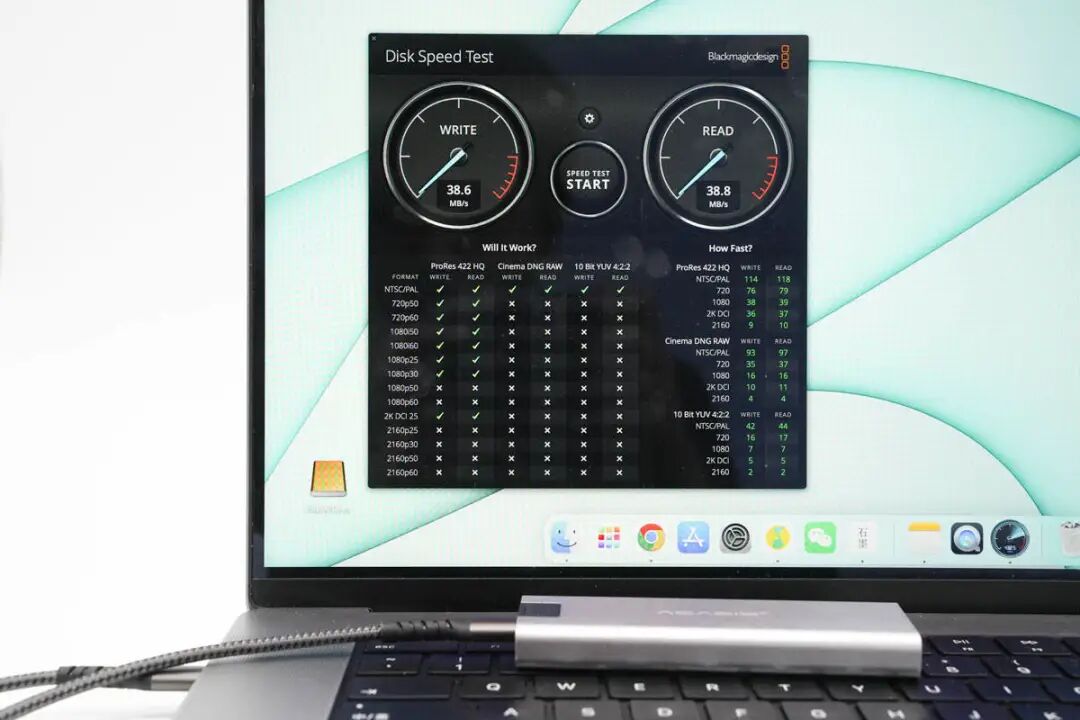

测试线缆的传输速度，通过Disk Speed Test我们可以看到线缆的写入速度约为38.6MB/s，读取速度约为38.8MB/s，可见这是一条侧重充电的线缆。
闪极240W PD3.1数据线拆解
了解了数据线外观、性能等之后，下面就对这款数据线进行拆解，看看线缆的做工和设计如何。

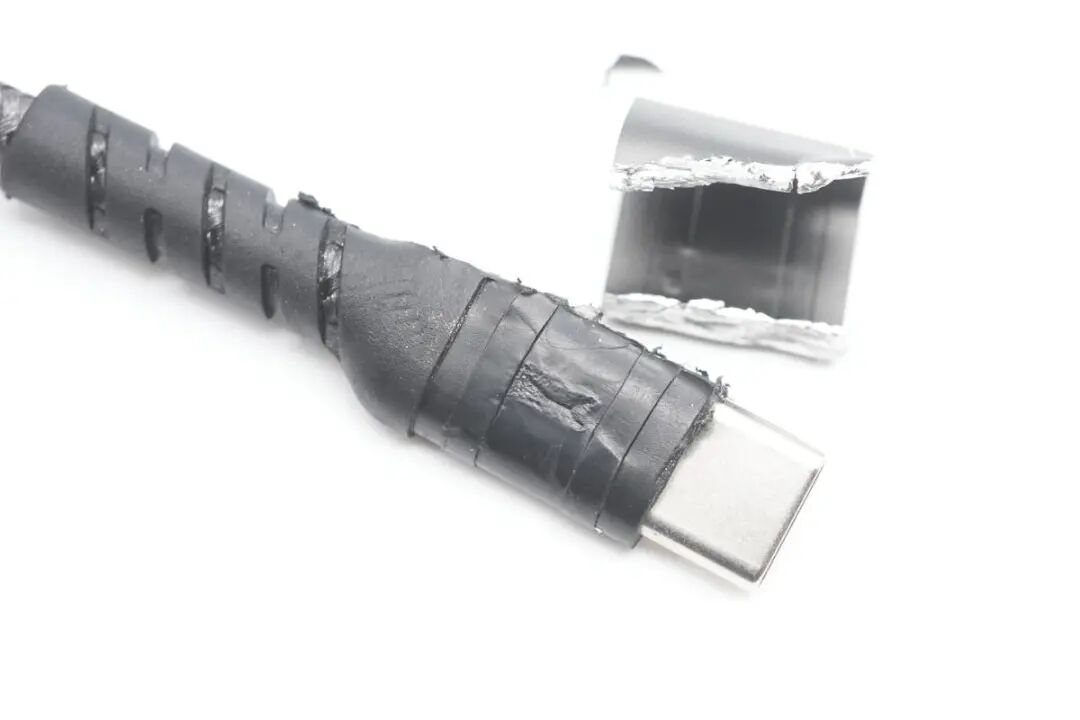

首先切开插头的铝合金外壳，外壳内部注塑填充成为一个整体。
继续切开注塑，内部是USB-C端子的PCB，线缆焊接处使用半透明硬塑注塑固定，不易折断，更加牢固耐用。

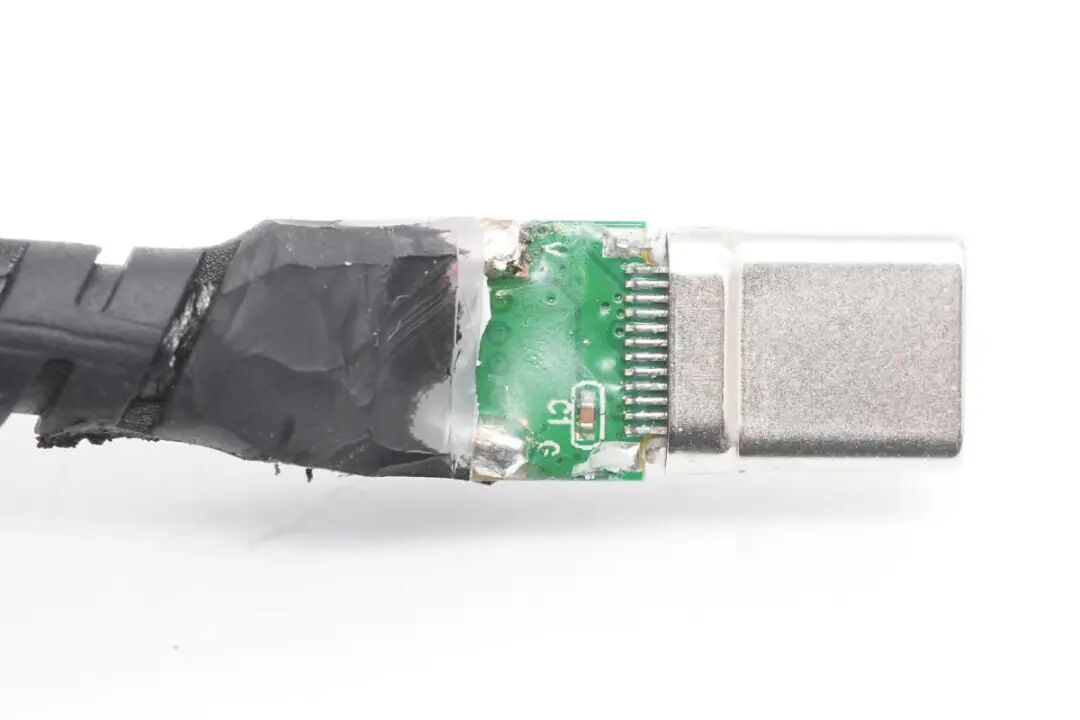

端子小板特写，小板焊接TVS用于E-Marker芯片的静电保护。

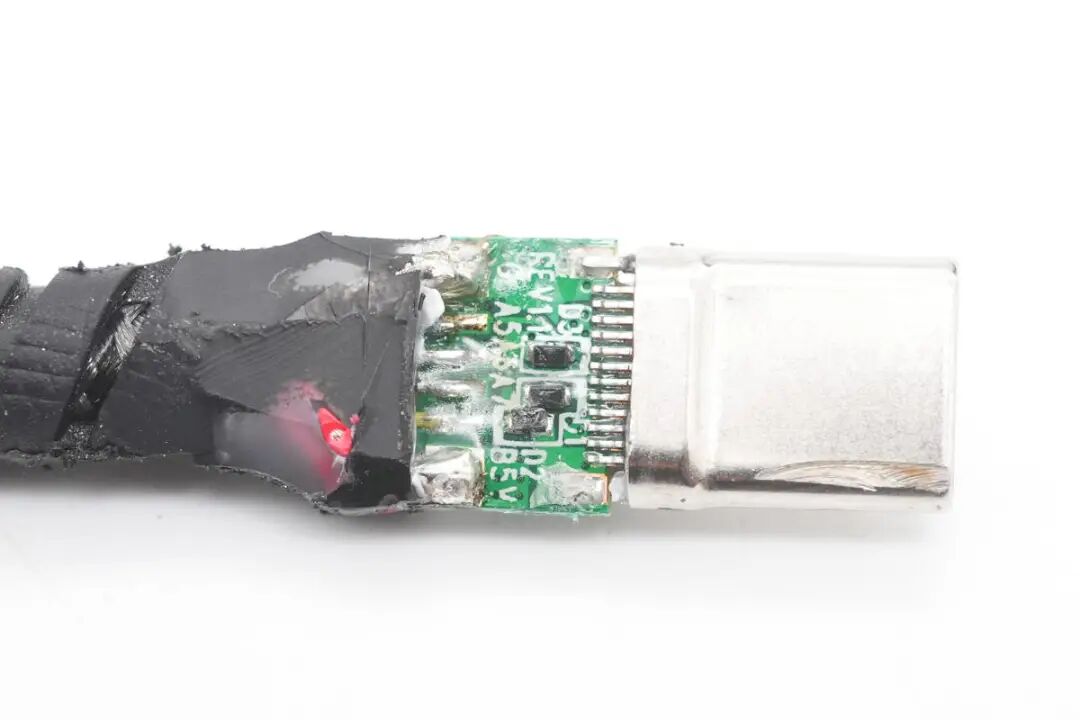

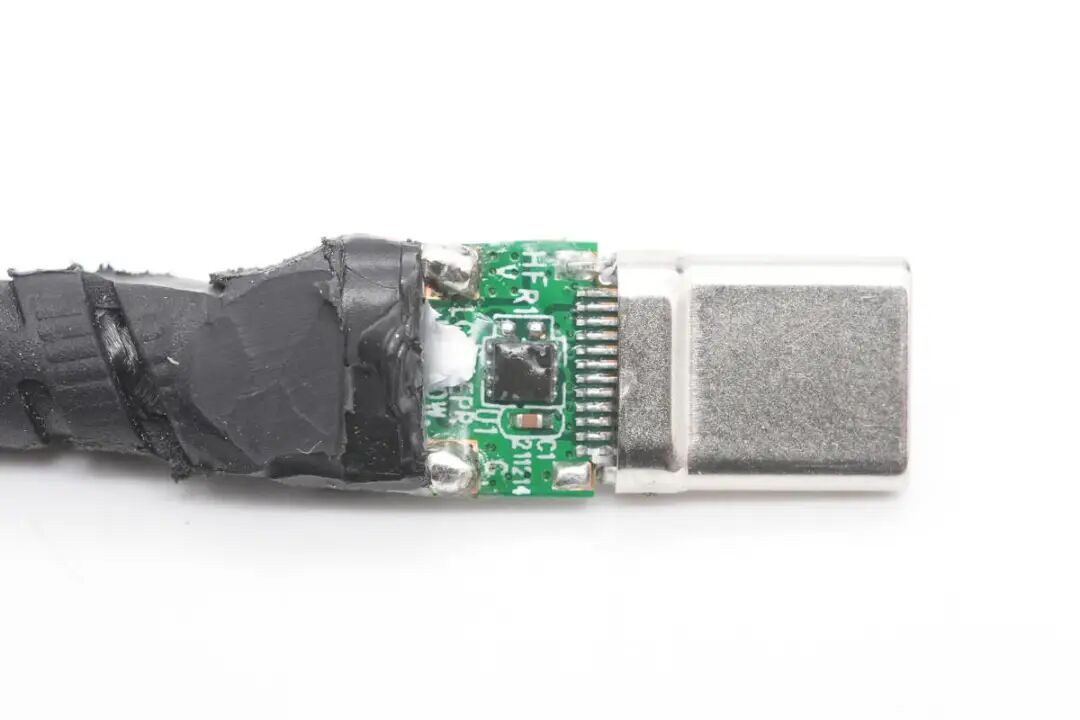

小板另外一面是一颗E-Marker芯片，电路板两面均涂胶保护。

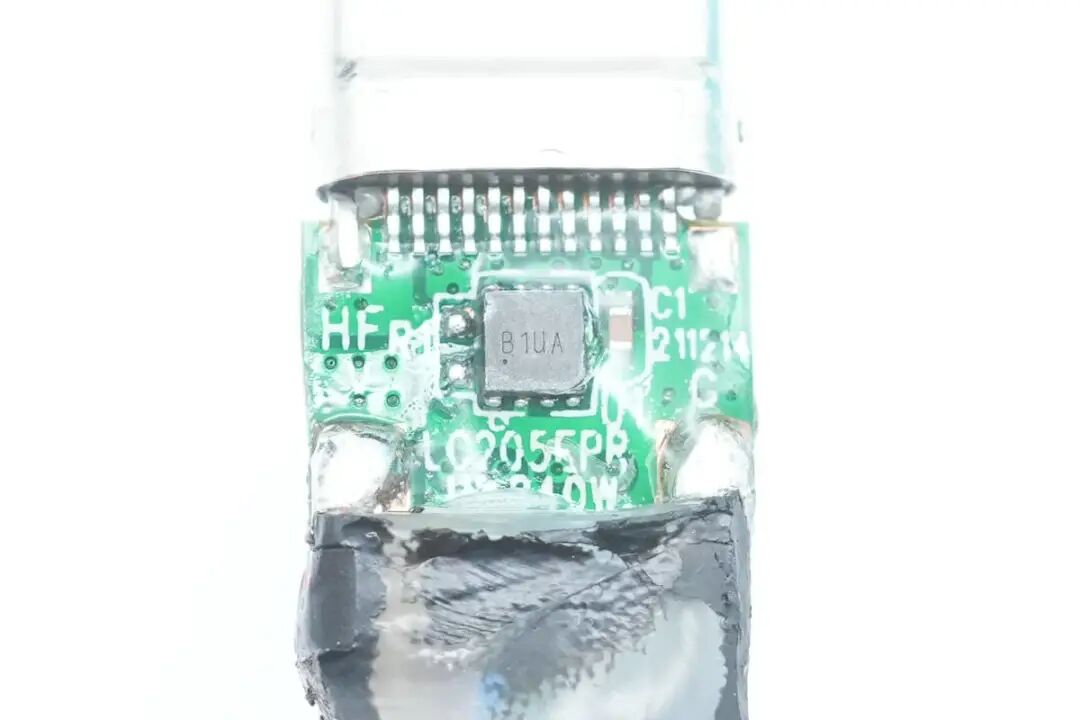

清理掉胶水，E-Marker芯片丝印B1UA，实际型号为CPS8821，来自易冲半导体。
易冲CPS8821是一颗用于USB-C被动线缆的E-Marker芯片，能够提供包括电流承载能力、数据传输能力、供应商信息等线缆信息；其兼容USB PD3.0V2.0并支持扩展的供应商信息，支持通过CC引脚编程，方便供应商将相关信息存储在线缆中。 支持雷电3和USB4，40Gbps的数据传输标准。
接着切开另外一头的端子，为同样的设计，外套铝合金外壳，内部为整体注塑填充。

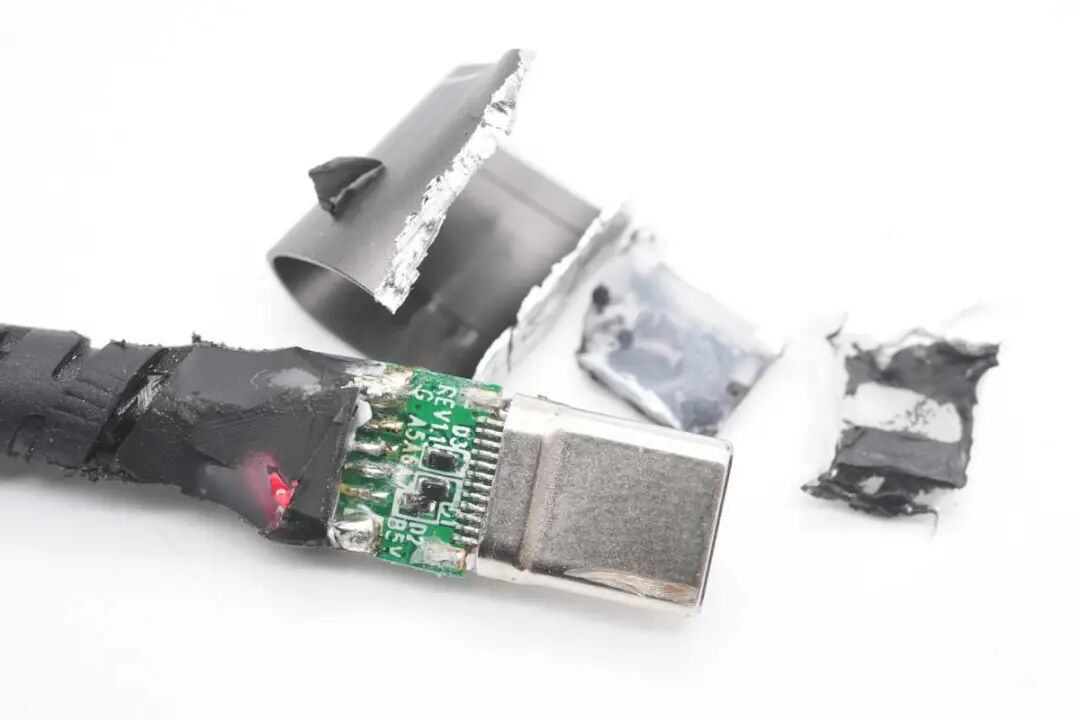

清理掉黑色注塑，数据线通过半透明硬塑注塑固定。这一面焊接电力线缆和数据线。

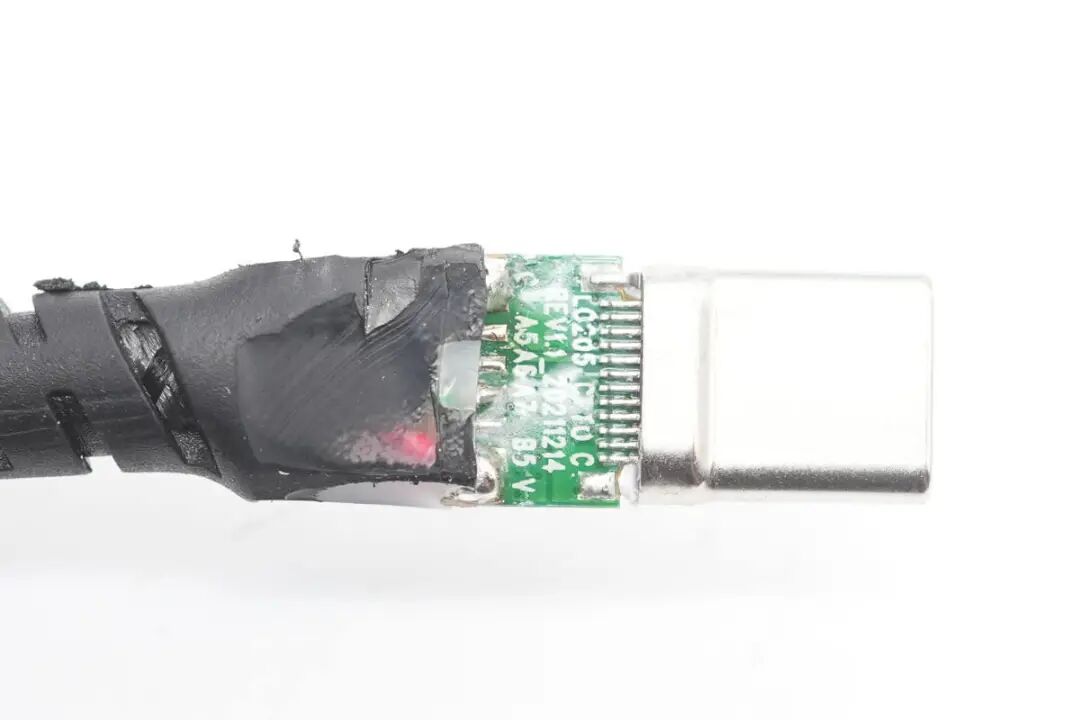

小板背面焊接正负极电力线芯。

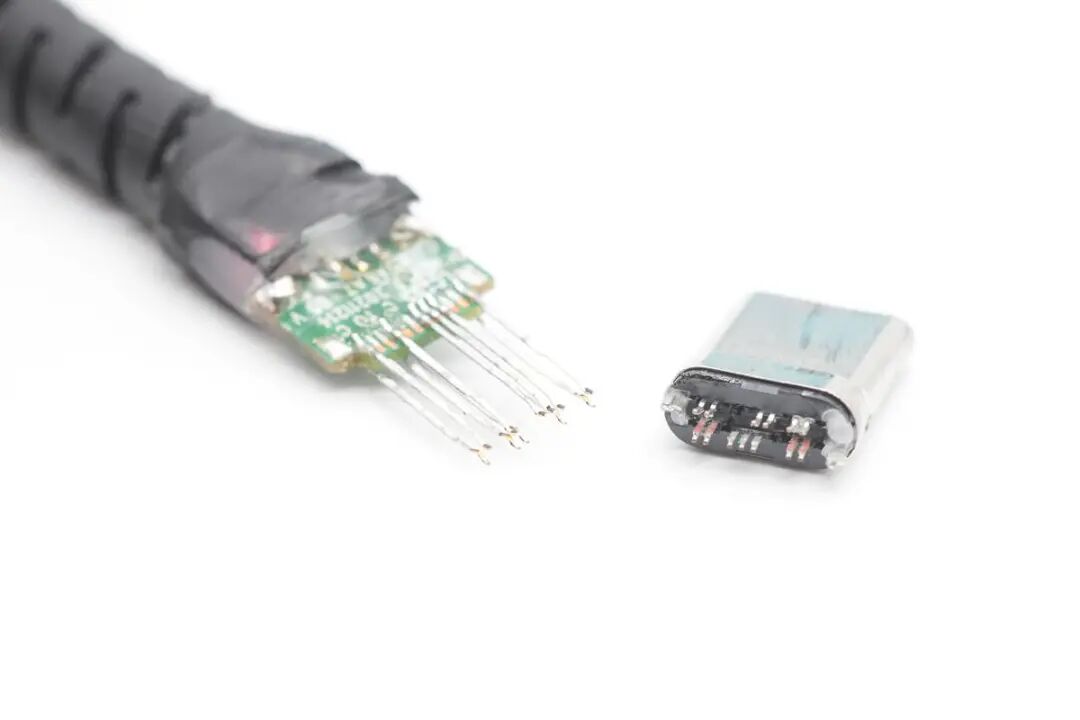

拔出数据线插头，内部针脚特写，连接处镀金处理，更加耐用。

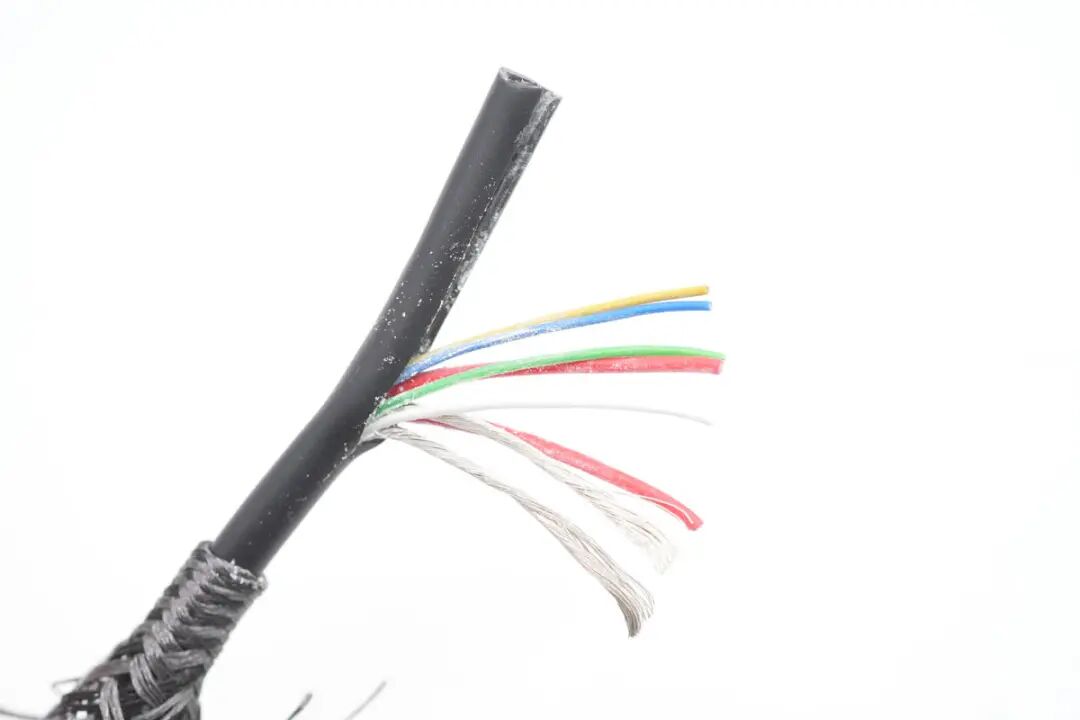

接下来来拆解线缆，线缆最外层为黑色编织层，内部为黑色环保材质外皮。闪极240W数据线内置8根线芯，其中红色两根和两根裸线为电力线芯，剩下四根较细的为数据线芯。

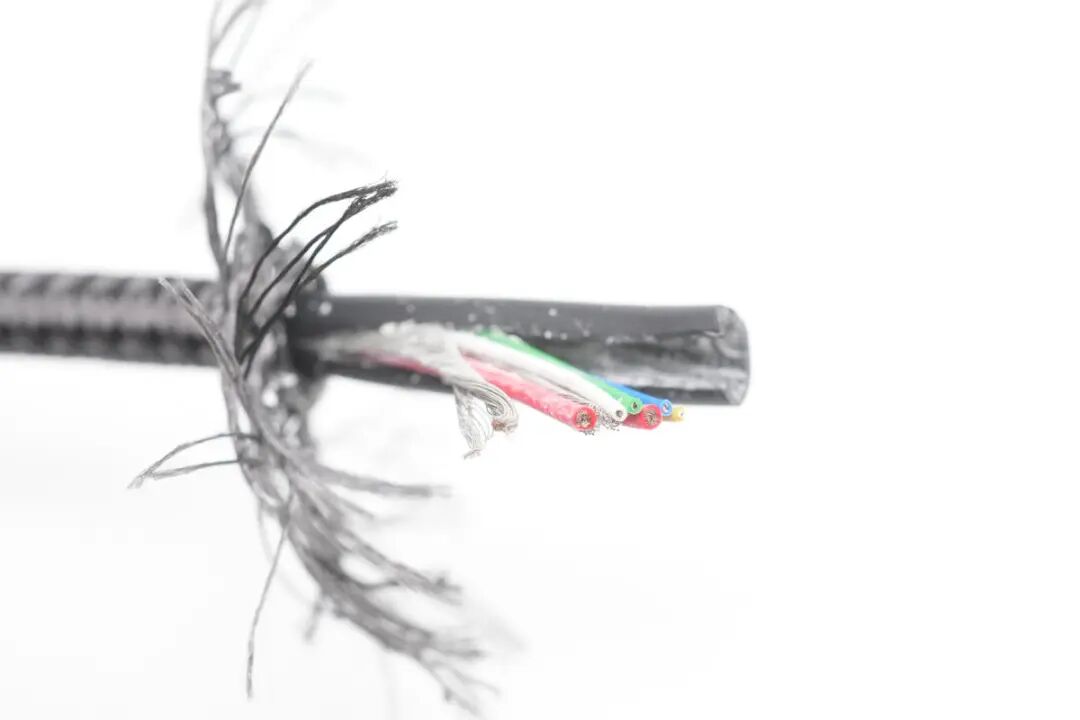

将线缆外层编织层拆开一段，切开黑色外皮，内部为电力线芯和数据线芯。

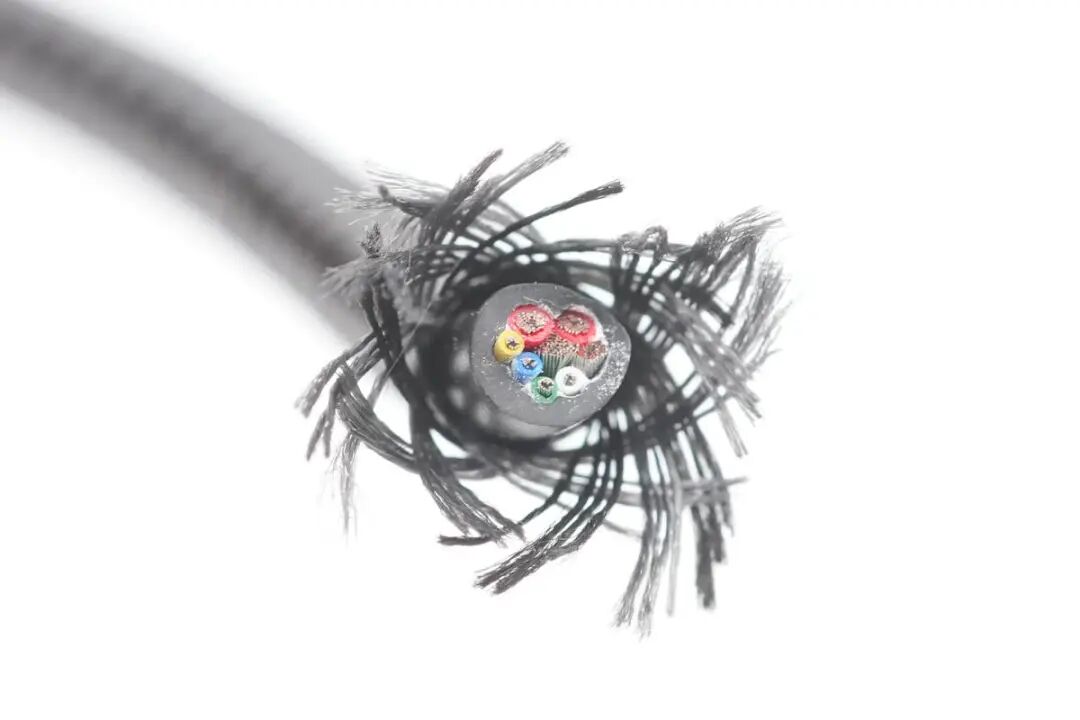

线缆内部线芯特写。

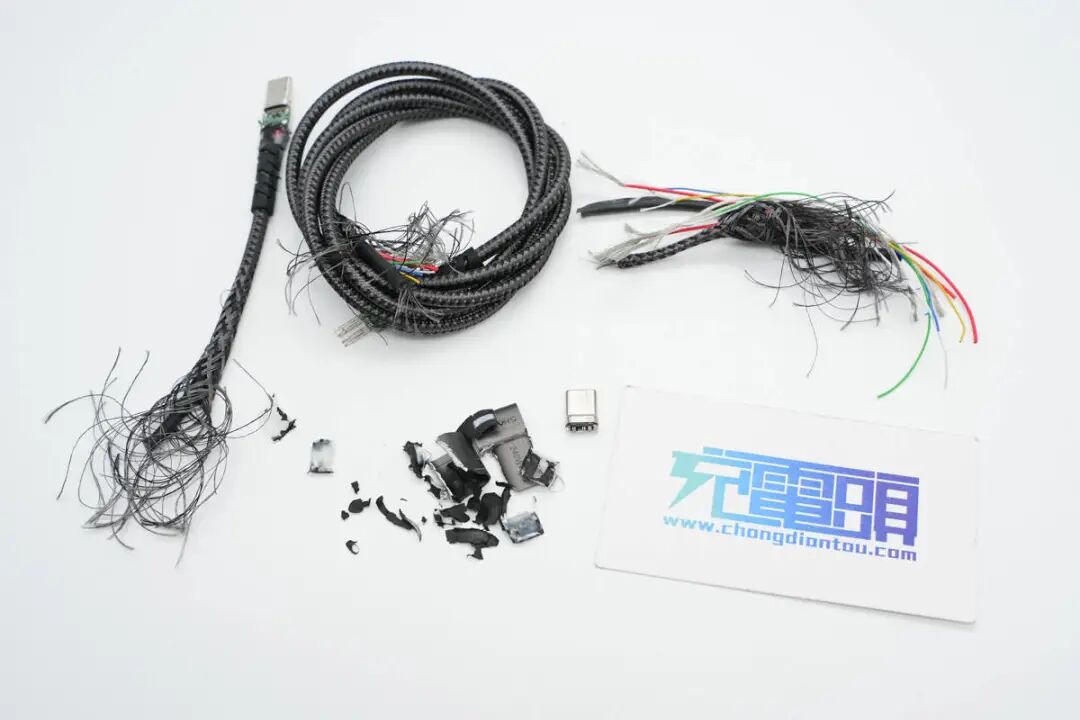

线缆全部拆开一览，从左到右依次是编织外衣，线缆外皮，电力线芯和数据线芯。

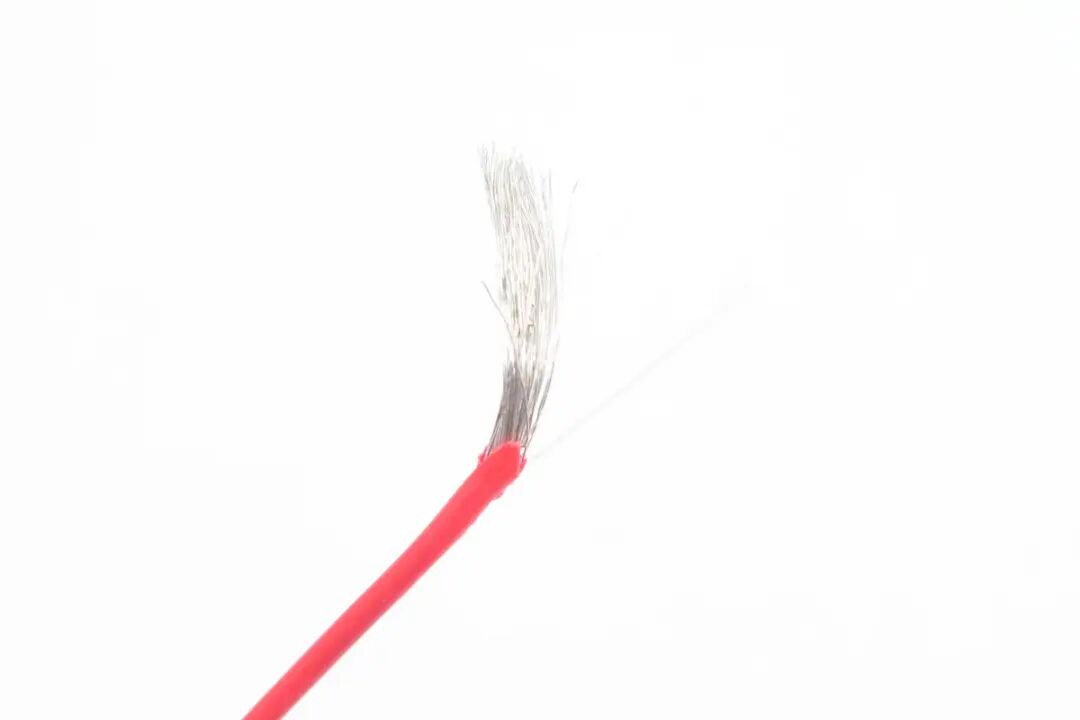

红色正极电力线芯特写，导线为镀锡铜丝，内部掺有抗拉线，两条红色线芯并联。

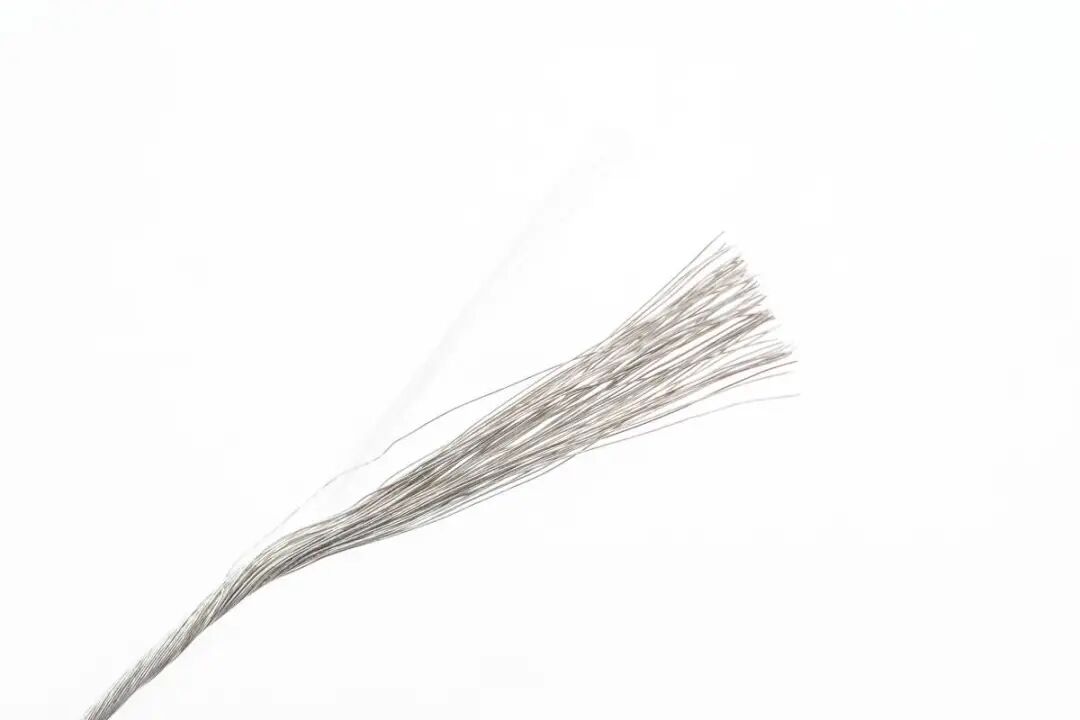

裸线负极电力线芯特写，镀锡铜丝导线，内部掺有抗拉线，使用两条并联。

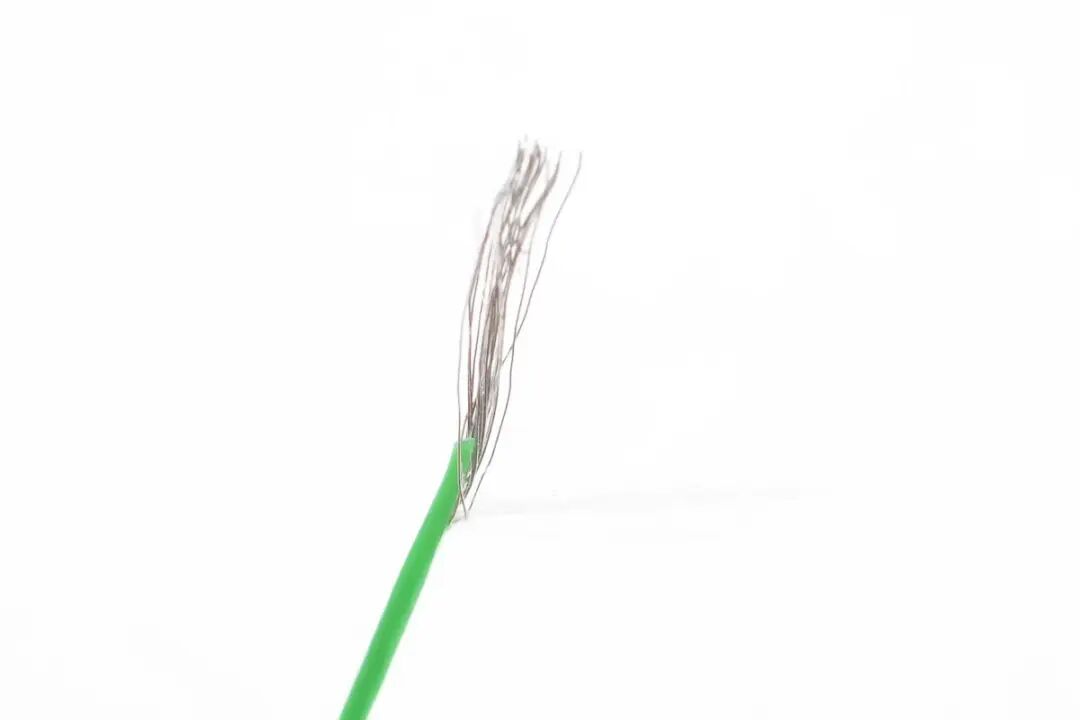

绿色USB2.0 D+线芯。

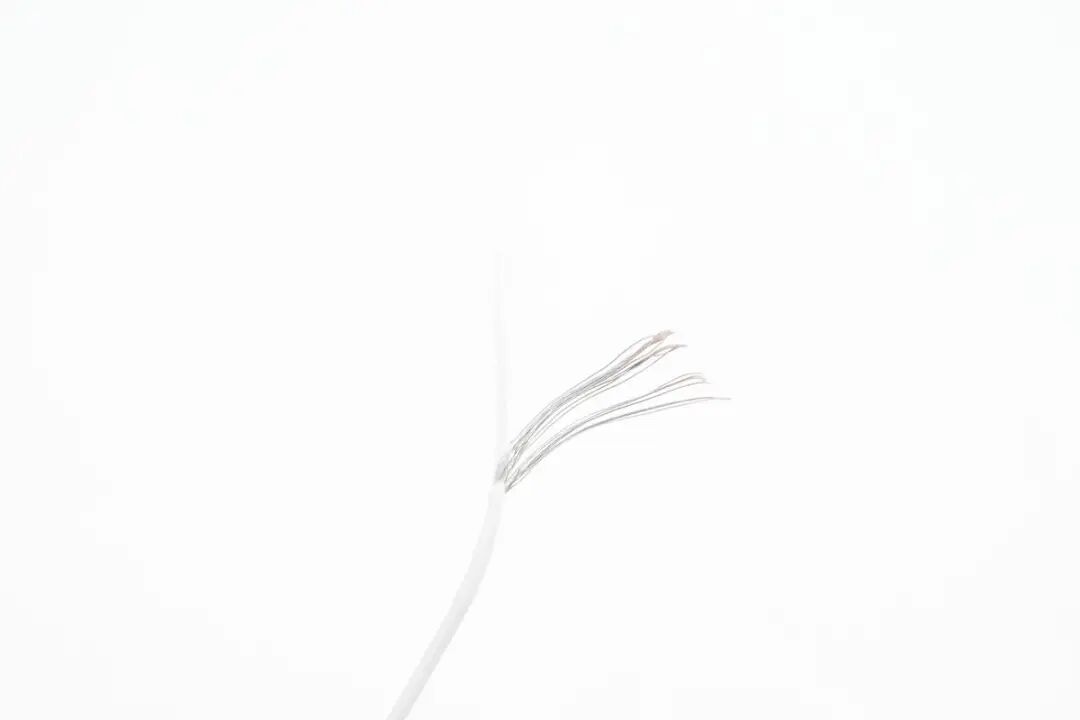

白色USB2.0 D-线芯。

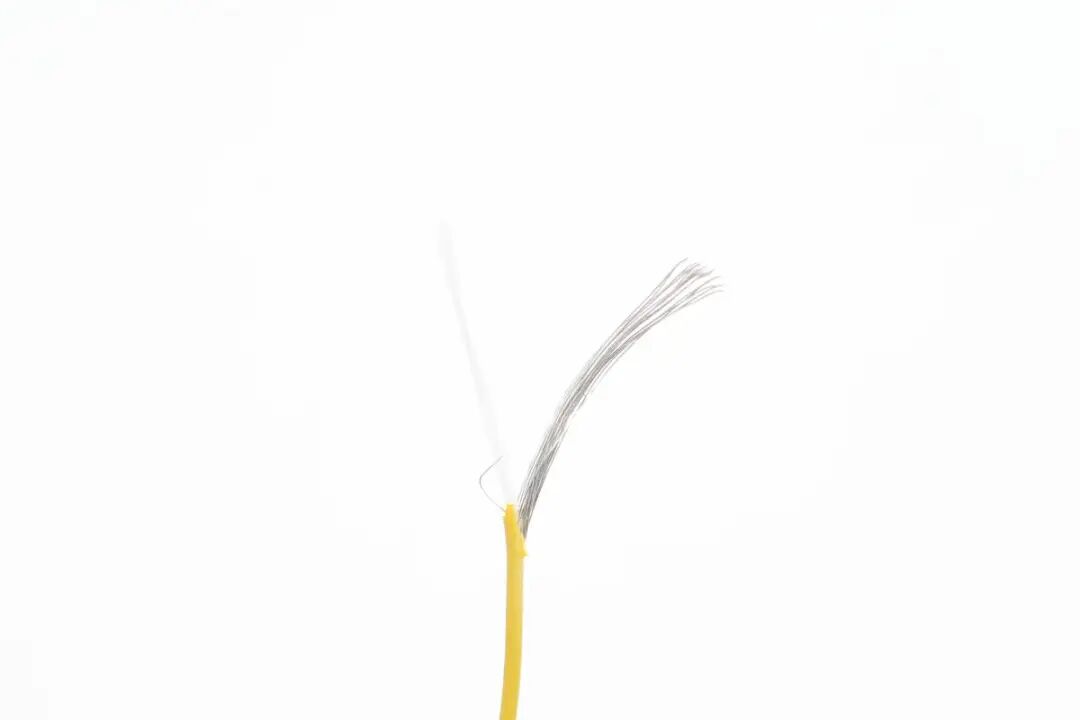

黄色VCONN线芯特写。

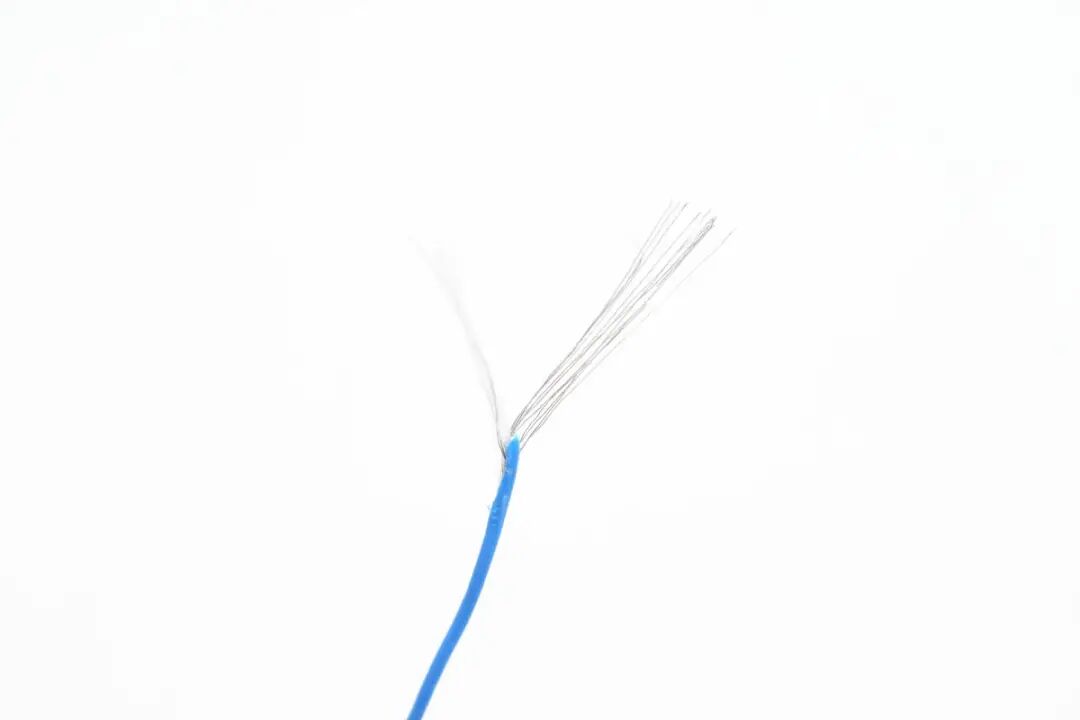

蓝色CC线芯特写，线芯内部均掺有抗拉线。
全部拆解完毕，来张全家福。
充电头网拆解总结
闪极240W快充数据线采用编织外皮，耐磨耐用，插头使用铝合金外壳，总体来说是一条以耐用为主打的数据线。实测电力传输能力为50V5A，数据传输能力为USB2.0。
充电头网通过拆解了解到，闪极这款240W数据线插头外套铝合金外壳加固，内部注塑填充，可靠耐用。数据线内置易冲半导体CPS8821 E-Marker芯片，支持USB PD3.1 EPR扩展功率范围，满足240W线缆及USB4线缆应用需求，并具备多种封装，满足不同空间的使用需求。
