单芯片实现65W，东科合封氮化镓芯片DK065G规模化商用

前言

经过多年数码设备接口迭代，USB PD快速充电技术已全面普及，快充配件市场也在持续增长，在功率选择上，很多客户倾向于选择65W这个黄金功率段，上可以充笔记本、平板，下可以充手机耳机，性价比也十分突出，让65W大功率快充持续热销。

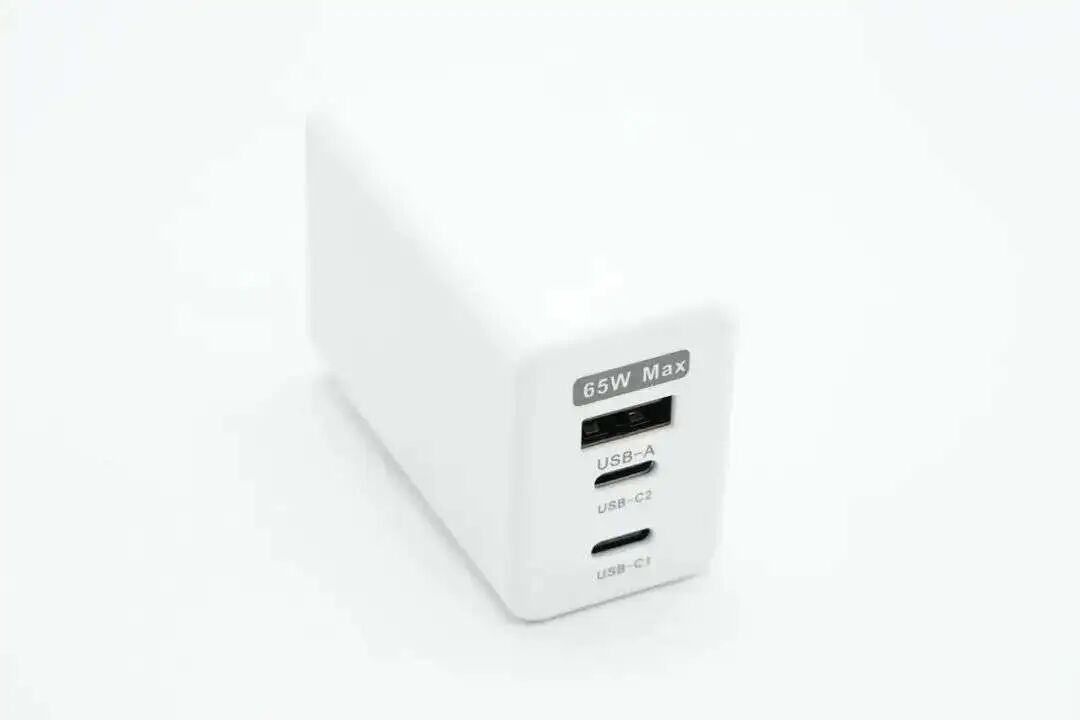

近期，华科生推出了一款65W 2C1A三口氮化镓充电器，采用时下热门柱状造型设计，外壳通体白色，表面磨砂抗指纹，腰身各面洁白，可方便客户进行差异化设计，整体风格简约。输出端设有2C1A三个USB接口，均为黑色胶芯，接口旁还印有区别标识方便使用。

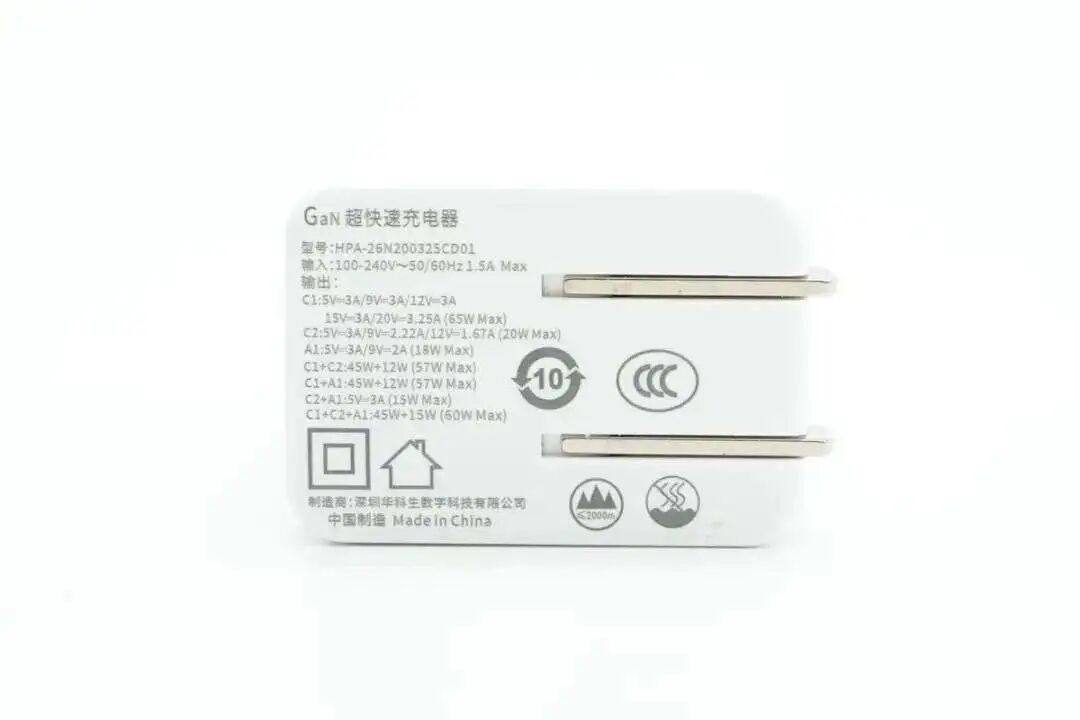

华科生65W 2C1A三口氮化镓充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。充电器尺寸仅为 63.79x41.62x29.7mm，体积十分小巧。充电器支持单口65W输出，并支持5A PPS快充，兼顾笔记本电脑充电和安卓手机快充。

东科DK065G登场

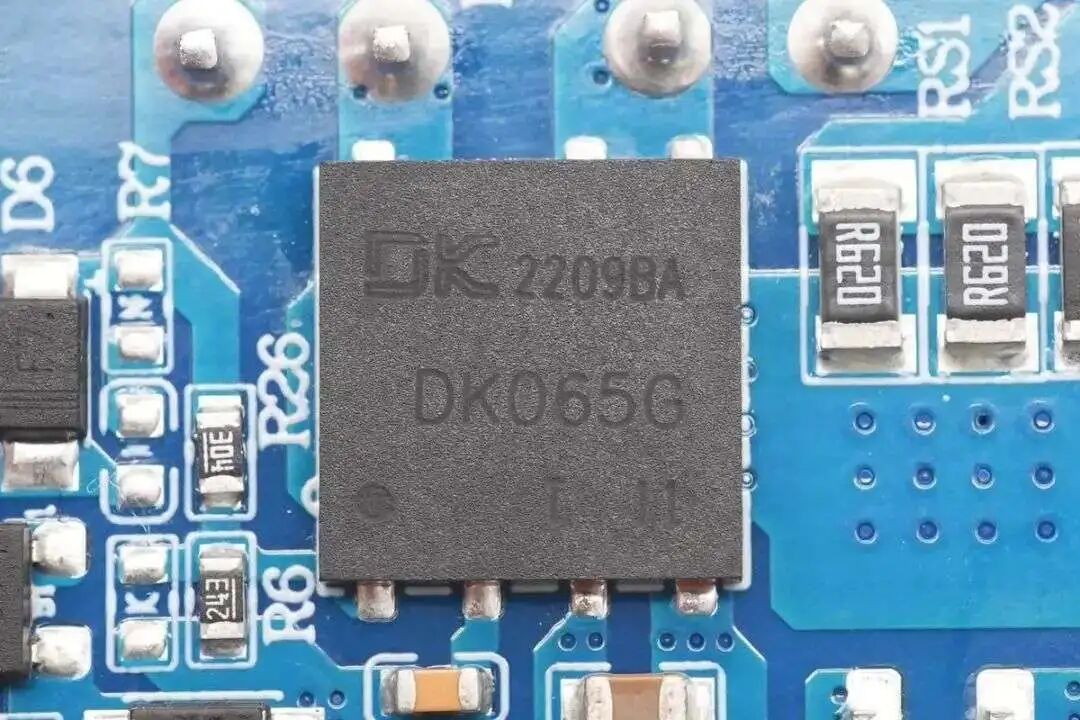

充电头网此前对华科生65W 2C1A三口氮化镓充电器进行了拆解，发现其初级主控芯片采用东科半导体的 DK065G，是一颗内部集成了650V氮化镓开关管的准谐振反激开关电源功率芯片，最高支持250kHz开关频率。

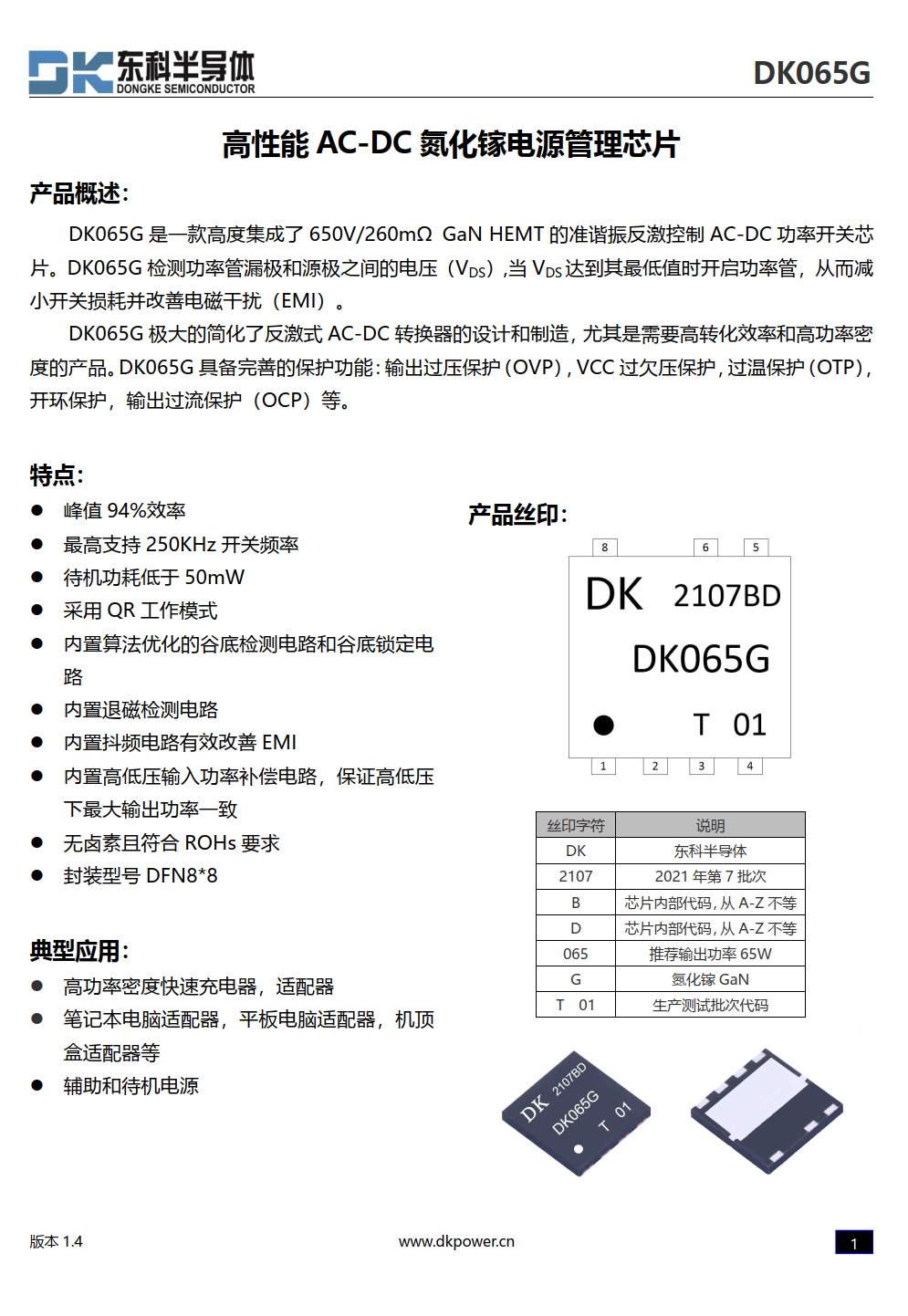

东科 DK065G 极大的简化了反激式 AC-DC 转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK065G 具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。

东科 DK065G 采用DFN8*8封装，待机功耗低于50mW，采用谷底开通以降低开关损耗，内置高低压输入功率补偿电路，保证高低压下最大输出功率一致，适用于PD快充，电源适配器等应用。

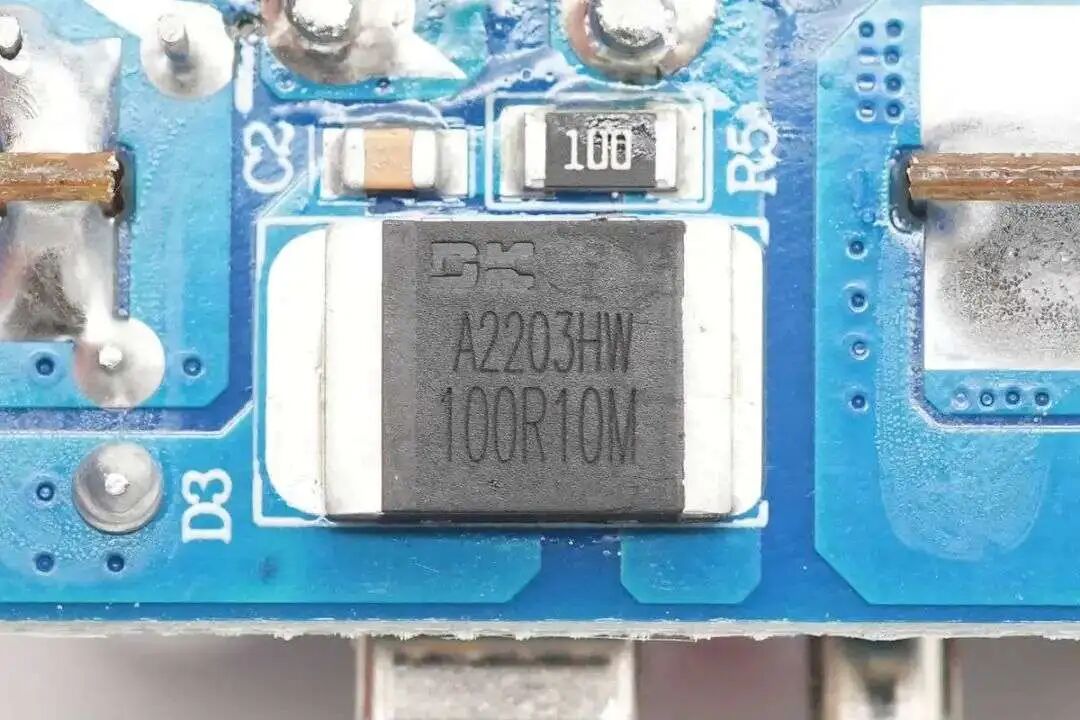

同步整流芯片同样来自东科半导体，丝印 100R10M，实际型号为 DK5V100R10M，是一款零外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，支持CCM，DCM和QR工作模式，可直接替代肖特基二极管，提升电源转换效率。

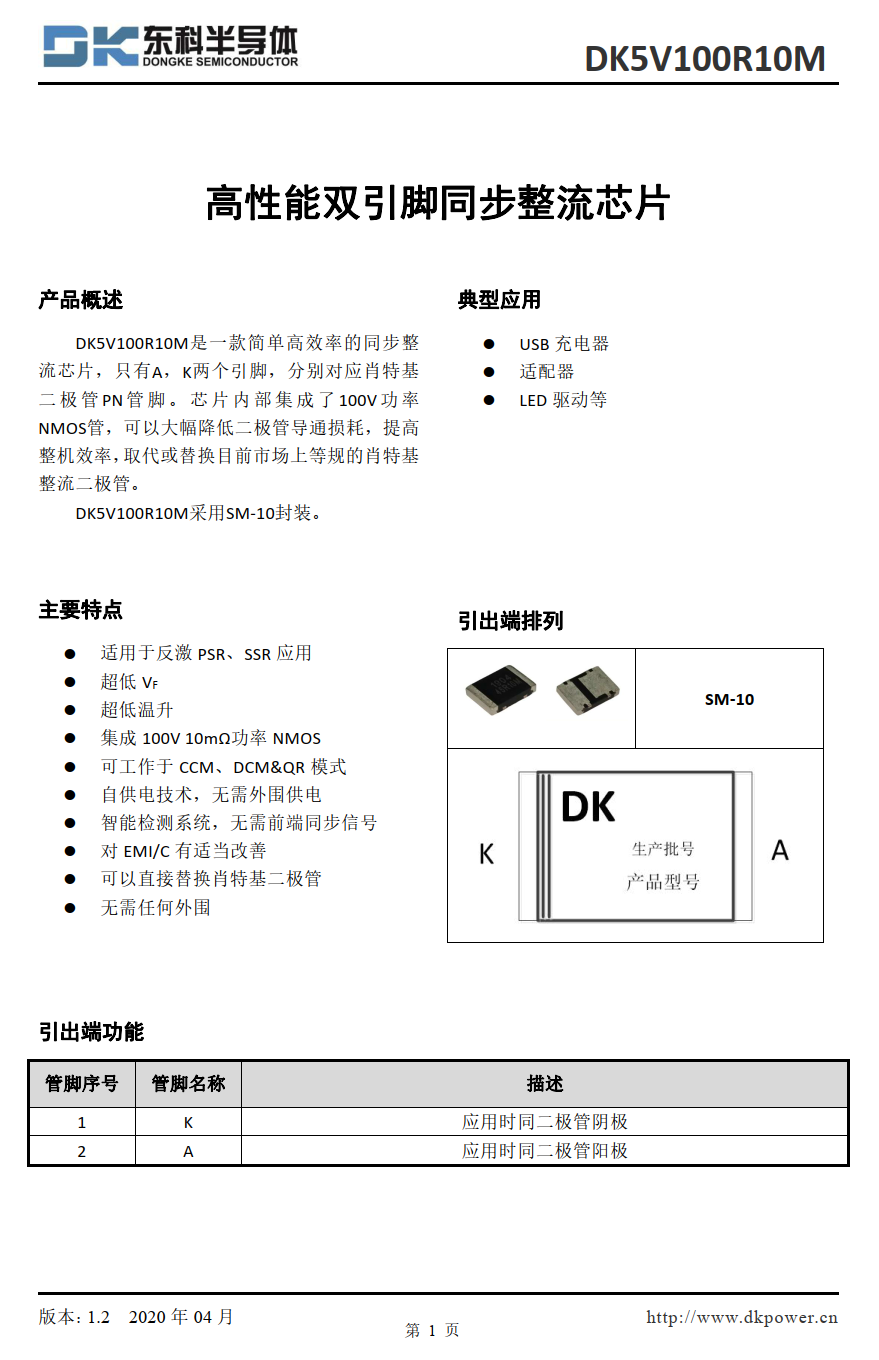

东科 DK5V100R10M 仅有A，K两个引脚，分别对应肖特基二极管的P,N脚。芯片内部集成了100V 功率NMOS 管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管。

充电头网总结

华科生65W 2C1A氮化镓快充采用白色长条状外壳，便于携带使用。充电器USB-C1支持65W输出，并支持5A PPS快充输出，对于安卓手机的快充支持较好，USB-C2与USB-A口支持20W输出，可以满足苹果手机的快充需求。双口同时输出时为45+12W功率分配，可为手机及笔记本同时充电。

华科生这款充电器采用东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配同步整流芯片组成，外围元件非常精简。充电器内部使用多块PCB组合焊接，提高空间利用率，设计紧凑，搭配高集成电源方案，大大简化了设计。
