C94 端子小改款？苹果新款C91M端子问世

前言

苹果一年一度的秋季新品发布会于北京时间2022年9月8日凌晨拉开帷幕，本次发布会不仅带来了新款 iPhone，还推出了新一代 AirPods Pro 和三款 Apple Watch，看点颇多。

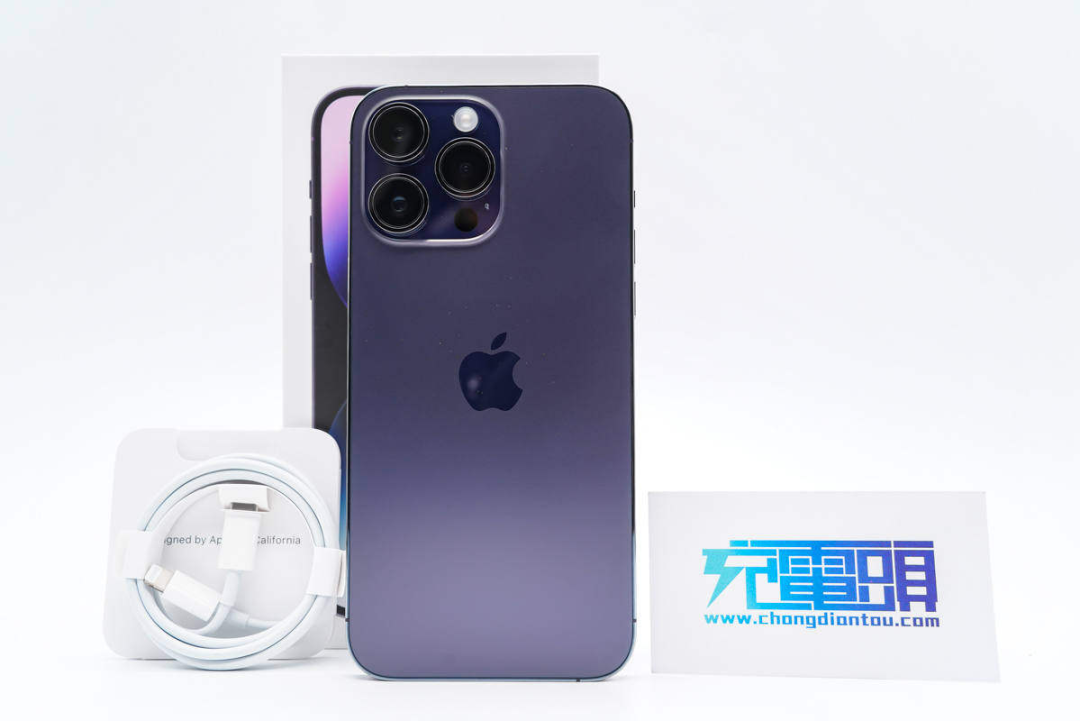

此次发布的全新 iPhone 14 系列机型，不仅“毫不意外”地保留了 Lightning 接口，包装盒中也“毫不意外”地未见充电器的身影。而作为取消充电器的替代方案，随机附赠的 USB-C to Lightning 数据线同样“毫不意外”地没有缺席。

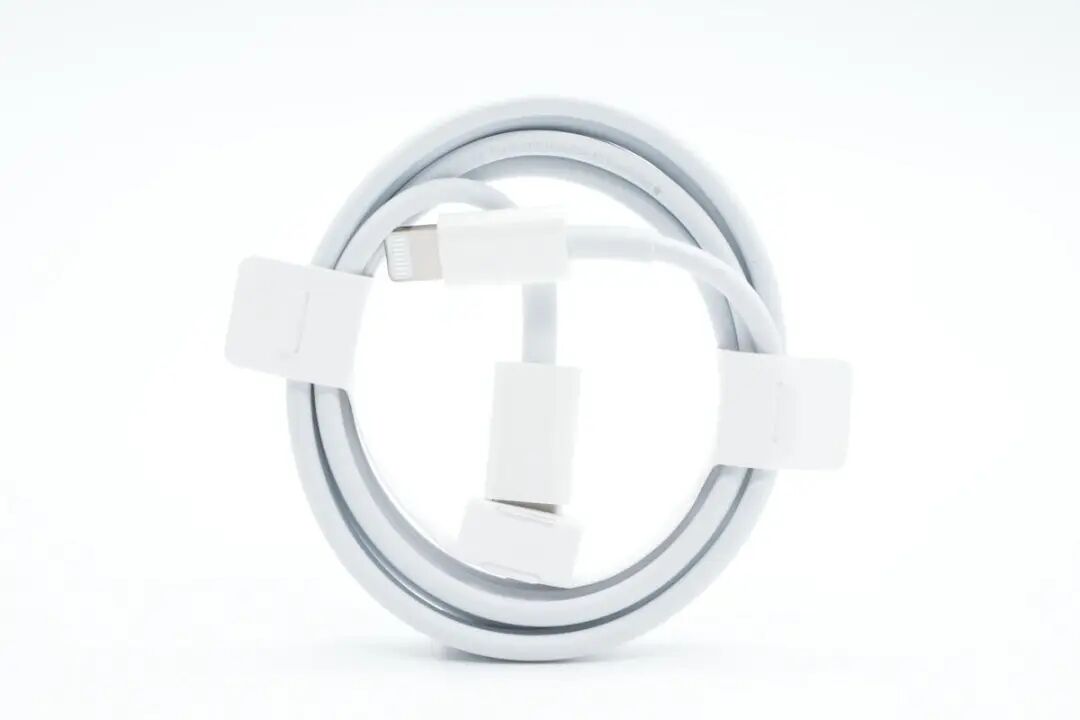

这条 USB-C to Lightning 数据线型号为 A2561，通过卡纸缠绕整理固定，两端线头采用白色塑料外壳，两侧为半圆弧面，表面高光亮面处理，线缆两端做了抗弯折处理，做工依旧出色。

苹果新款C91M端子亮相

充电头网此前曾拆解过一条型号同样为 A2561 的 USB-C to Lightning 数据线，其采用了经典 C94 端子，而这次 iPhone 14 系列附赠的同型号数据线，又会有哪些不同呢？

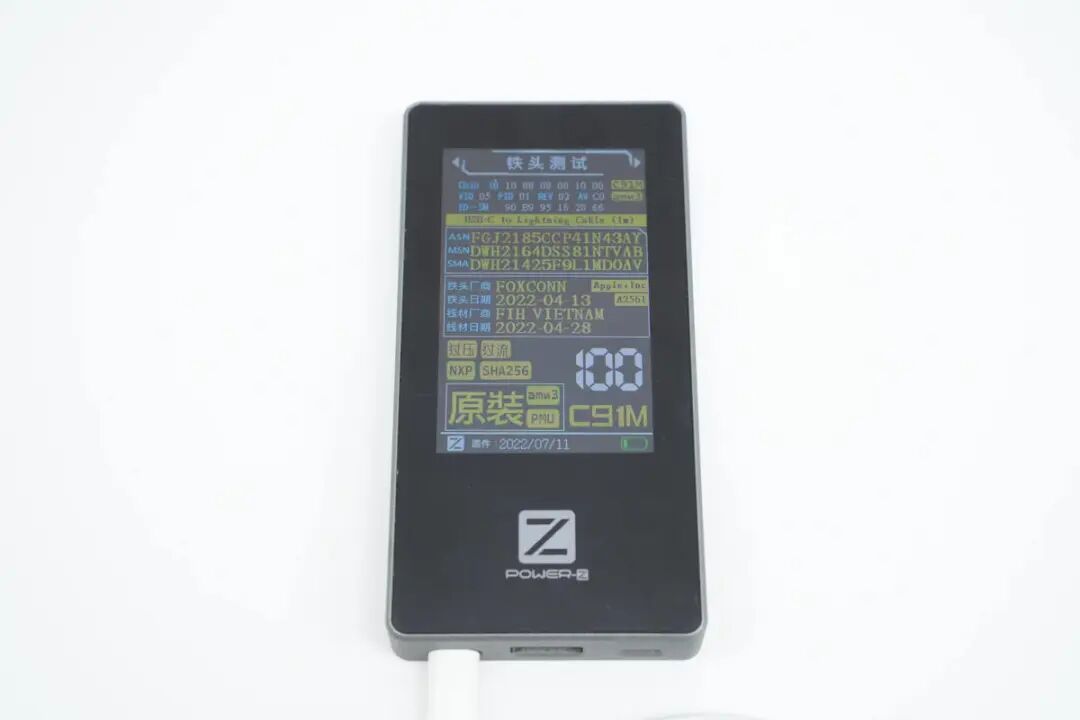

首先使用 ChargerLAB POWER-Z MF001 进行测试，显示线缆制造商为 FOXCONN 富士康， Lightning 端子为原装 C91M 端子，评分 100 分；看来型号虽然相同，但还是存在一些差异。

充电头网在不久前对这款新型 A2561 USB-C to Lightning 数据线进行了拆解，通过使用切割机切开 Lightning 插头的塑料外壳，发现其内部采用钢套点焊包裹保护，一端填充硬封胶，另一端组装塑料环。

钢套采用两片式结构，通过点焊焊接固定；拆下点焊固定的钢套，钢套尾部同样扎紧线缆，起到接地和固定作用；线缆尾部通过注塑固定成为一个整体，焊接到Lightning端子上。

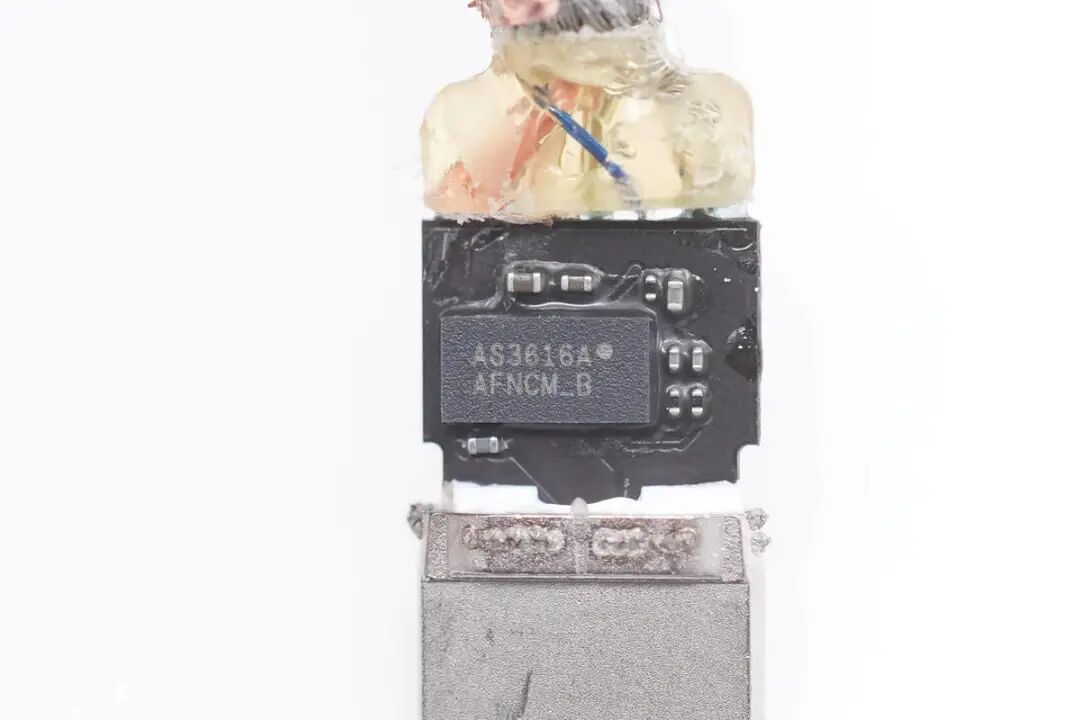

C91M 端子小板一面焊接有 AS3616A 芯片，内部集成了 PD 快充协议识别、加密模块以及产品序列号、生产厂商等信息；端子元件布局与C94端子相同。

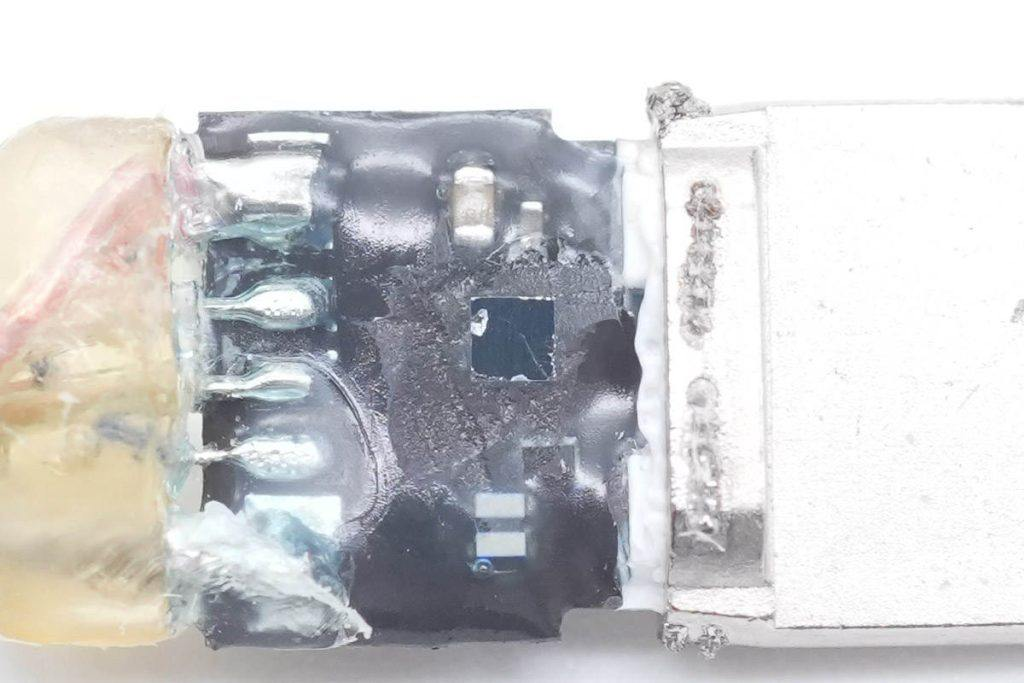

端子背面元件布局也与C94端子相同，表面涂胶绝缘。清理掉胶水后，可以看到焊接有一颗正方形的CSP封装芯片。

充电头网总结

自从 iPhone 12 系列取消充电器后，USB-C to Lightning 数据线顺势成为了新款 iPhone 包装盒内的唯一配件。此次 iPhone 14 附赠的 C91M 端子版本数据线，依旧保持了苹果一贯的出色做工和用料，支撑起苹果 Lightning 生态的重要一环。
