拆解报告：ENPHASE ENERGY IQ7+ 微型逆变器

----- 充电头网拆解报告 第2361篇 -----

前言

ENPHASE ENERGY是全球领先的微型逆变器制造商，公司于2006年成立，主打产品为IQ系列微型逆变器，本次拆解的是IQ系列第七代微型逆变器产品 IQ7+，这款微型逆变器支持72片的光伏组件，输出功率达到290VA，用于分布式光伏发电。

在微型逆变器外，ENPHASE还推出了电池储能系统，内置逆变器，提供220V交流输出，满足家用供电，并支持APP监控家用太阳能系统的发电，储能和使用情况，打造一站式解决方案。下面就对IQ7+这款微型逆变器进行拆解，看看内部用料以及工作原理。

ENPHASE IQ7+微型逆变器外观

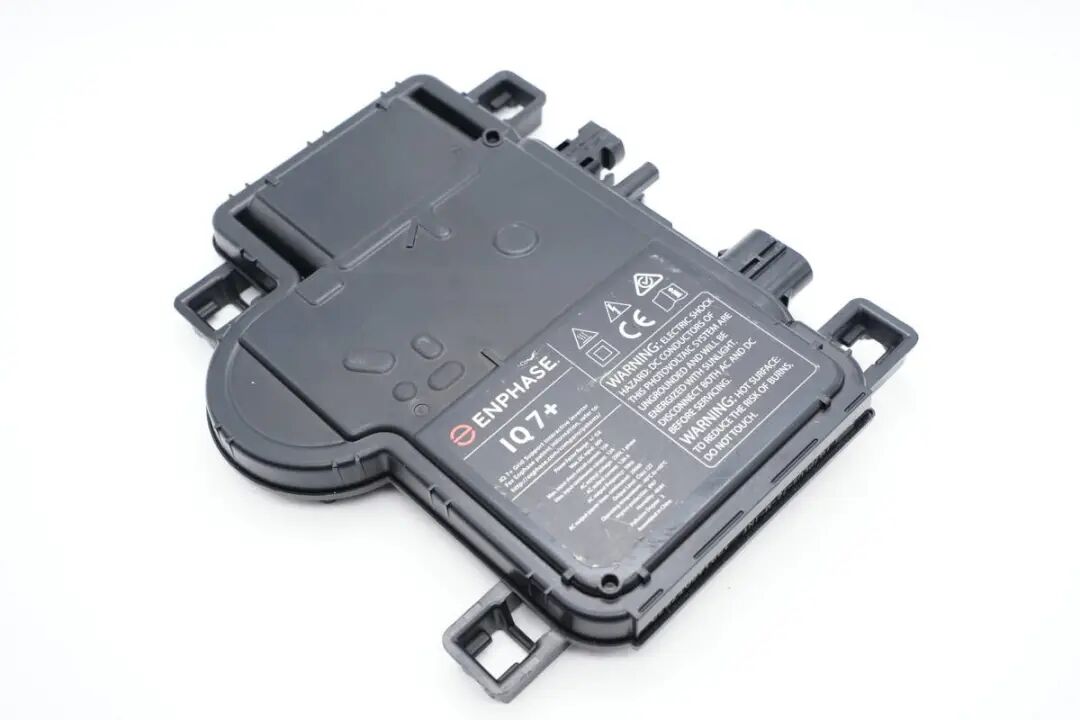

ENPHASE IQ7+微型逆变器采用PPE+PS材质塑料外壳，表面磨砂处理，两侧设有固定槽以及输出连接柱。

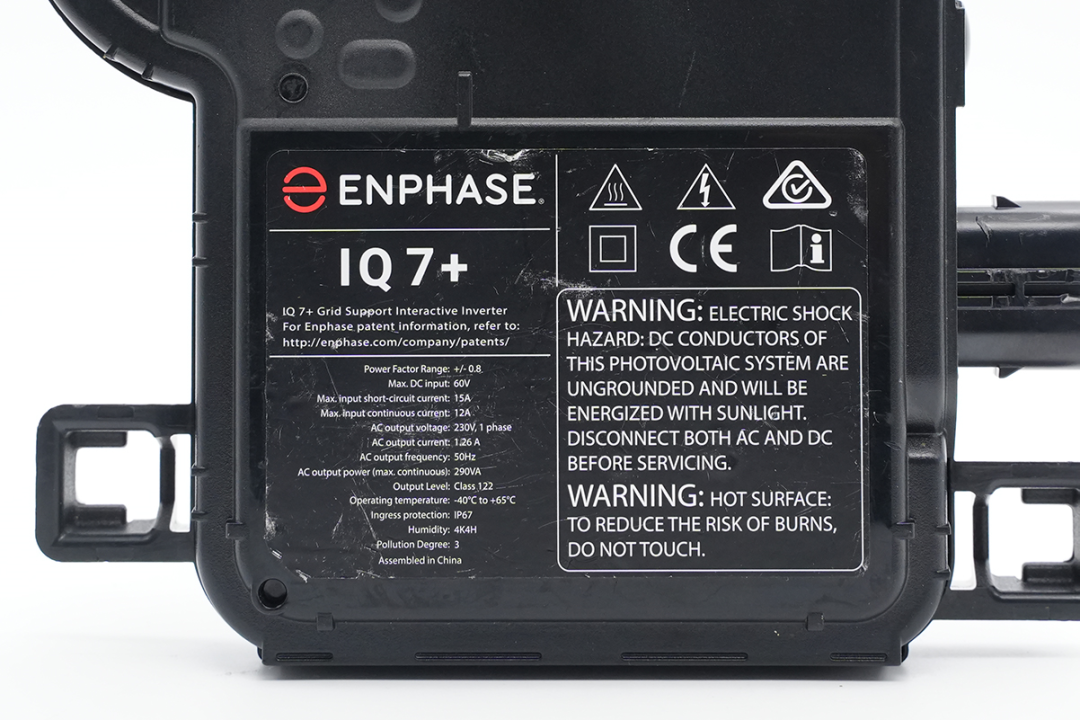

正面一侧贴有产品铭牌

功率因数范围：+/-0.8

最大DC输入：60V

最大输入短路电流：15A

最大输入连续电流：12A

交流输出电压：230V，单相

交流输出电流：1.26A

交流输出频率：50Hz

交流输出功率（最大连续输出）：290VA

输出等级：122级

工作温度：-40℃~65℃

防护等级：IP67

IQ7+微型逆变器已经通过了CE认证。

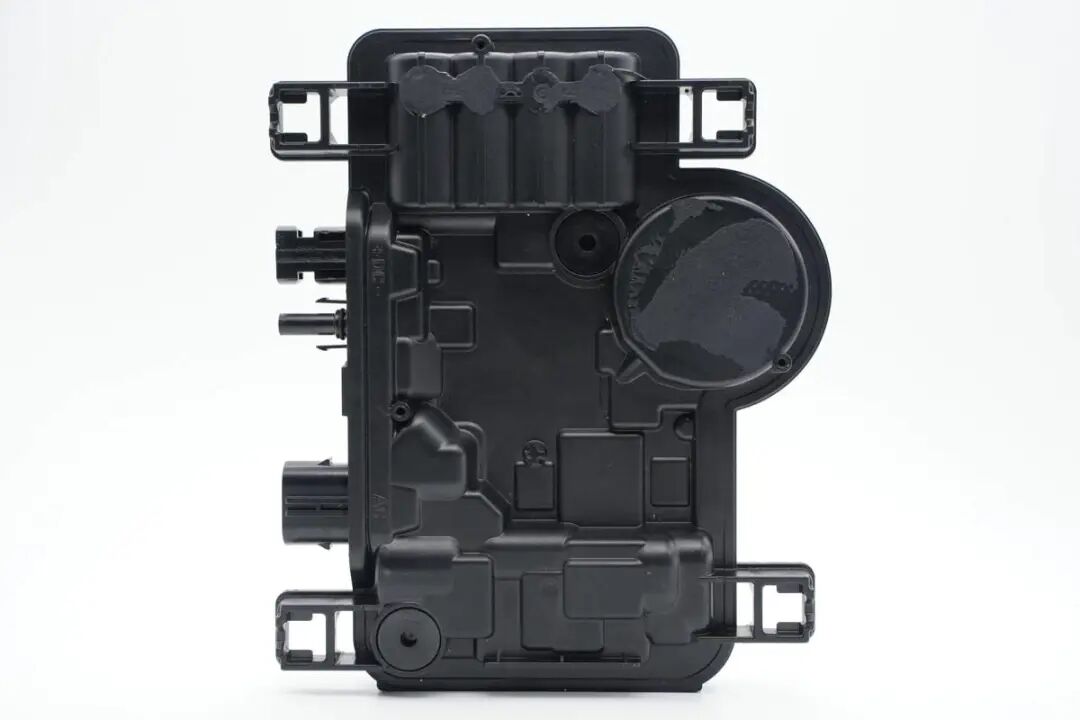

机身正背面充满了不规则凸起凹陷，工业风十足。

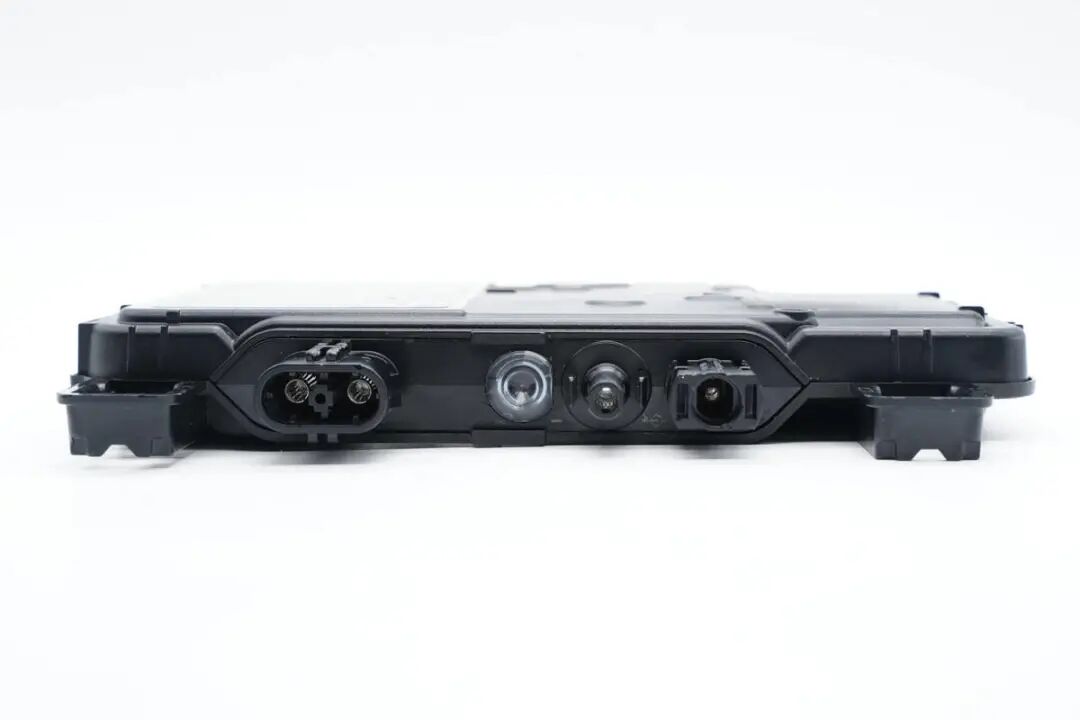

机身一侧除了三个连接柱外，还设有工作指示灯。

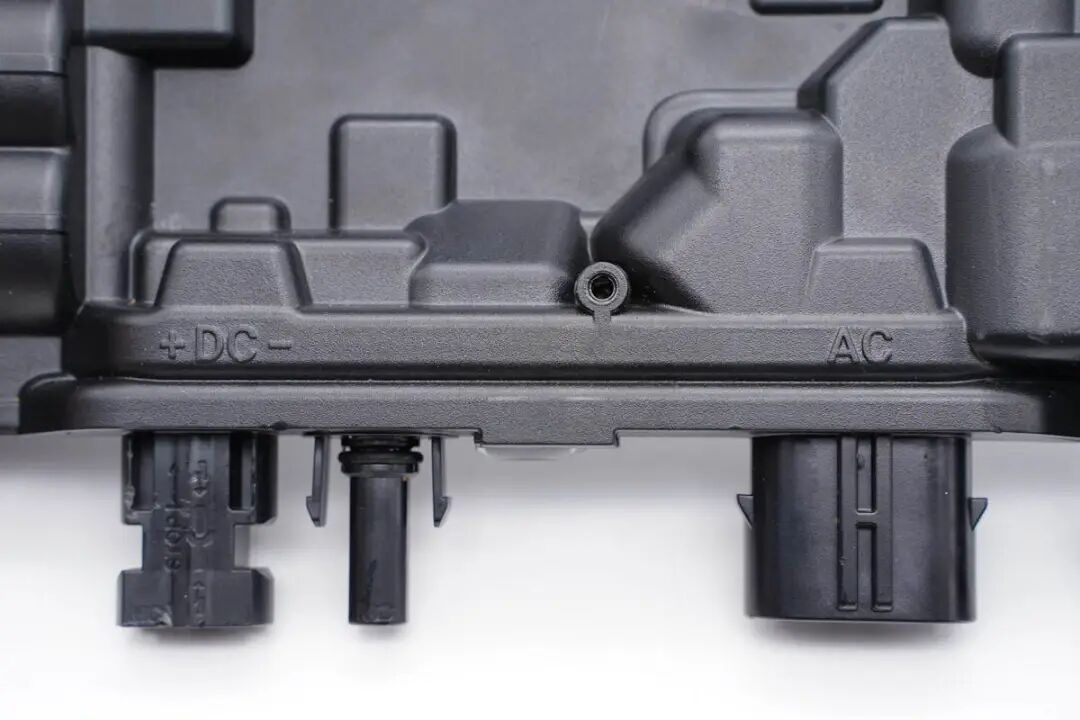

左侧为直流输入端子，右侧为交流输出端子。

工作状态指示灯特写。

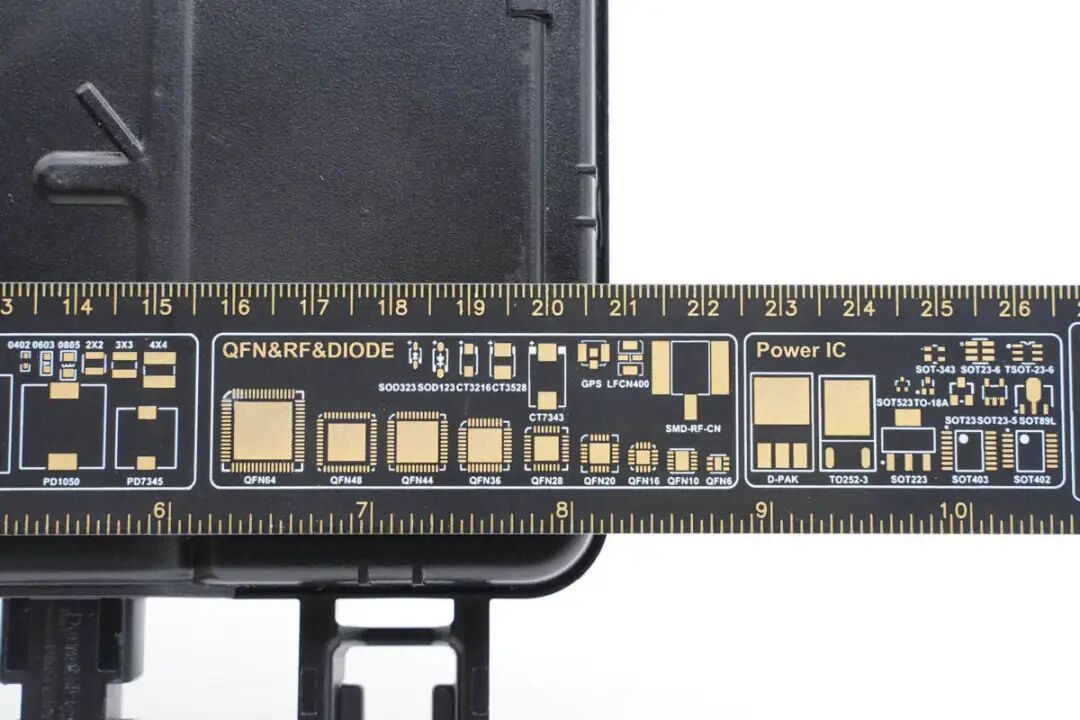

测得机身主体长度为20.8cm。

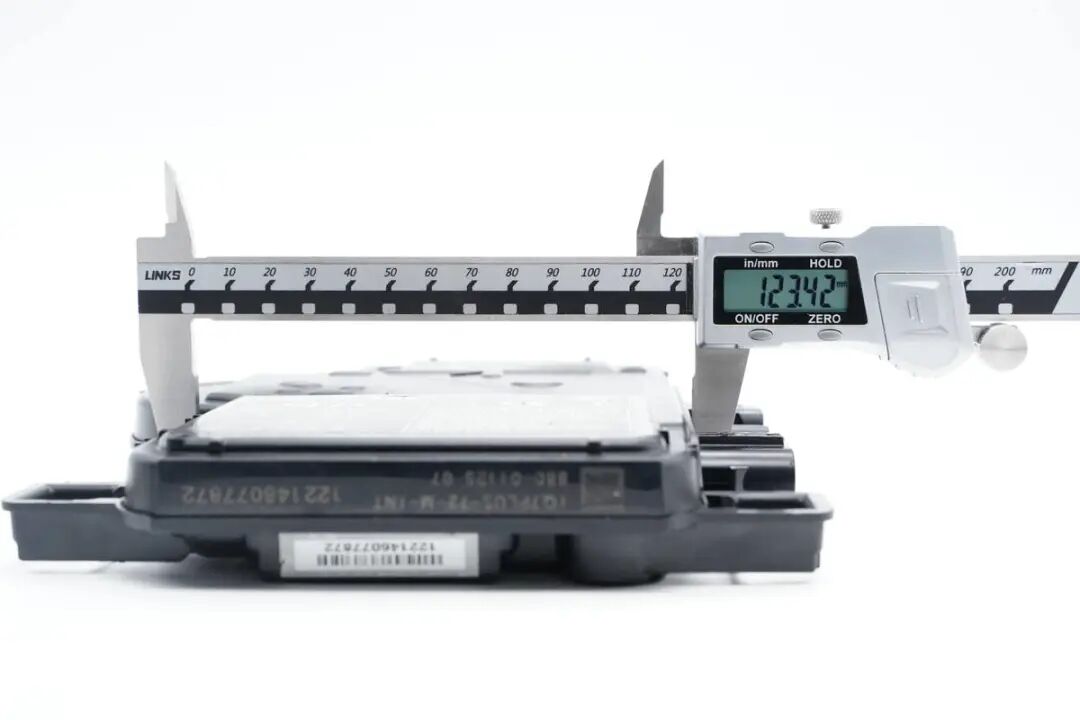

宽度约为12.3cm。

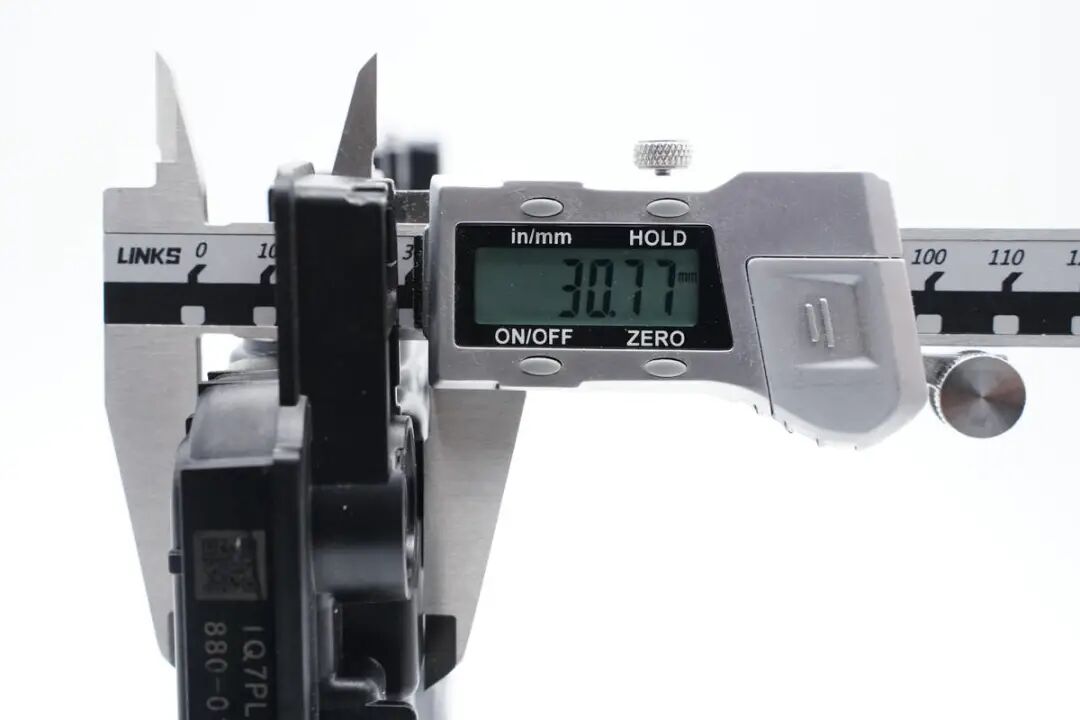

厚度约为3cm。

另外测得IQ7+微型逆变器重量约为938g。

ENPHASE IQ7+微型逆变器拆解

看完了这款逆变器的外观，下面就进行拆解，一起来看看内部的设计。

使用热风枪加热配合撬棍拆开逆变器外壳，逆变器内部整体填充导热胶。

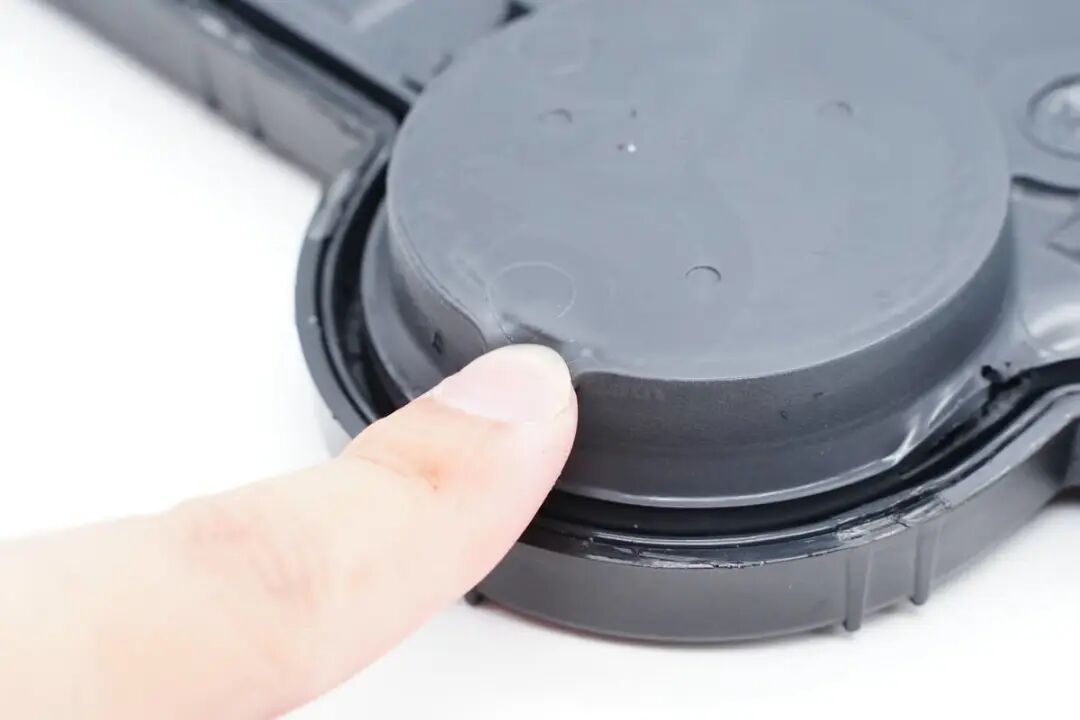

导热胶具有弹性，填充效果很好。

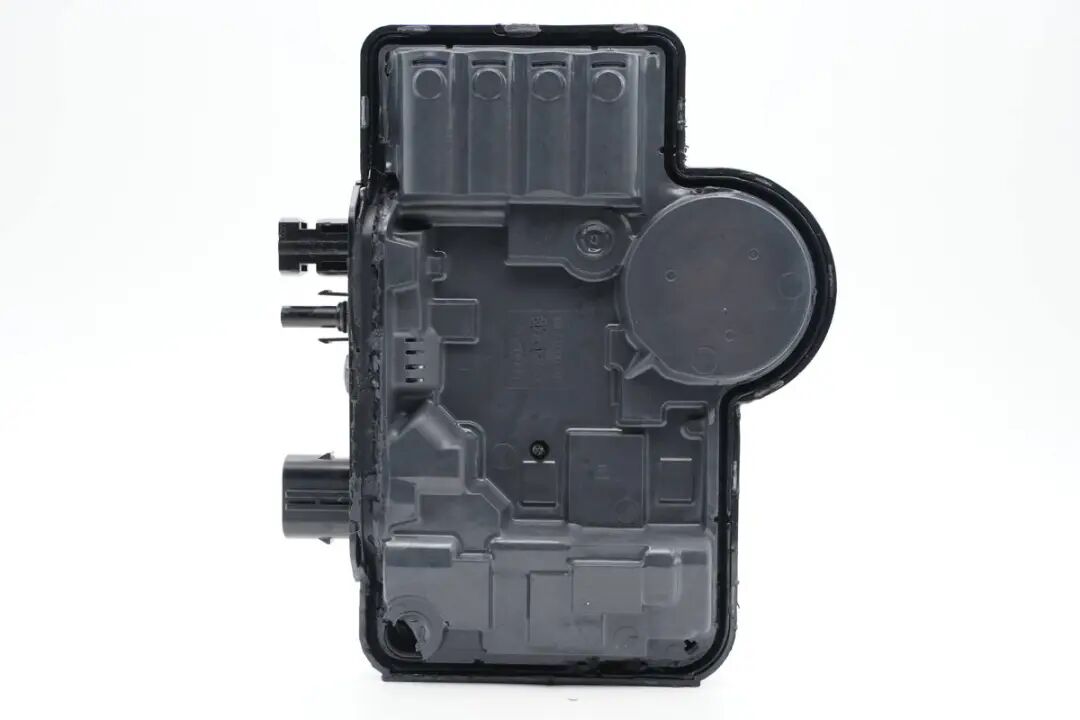

胶水贴附外壳形状。

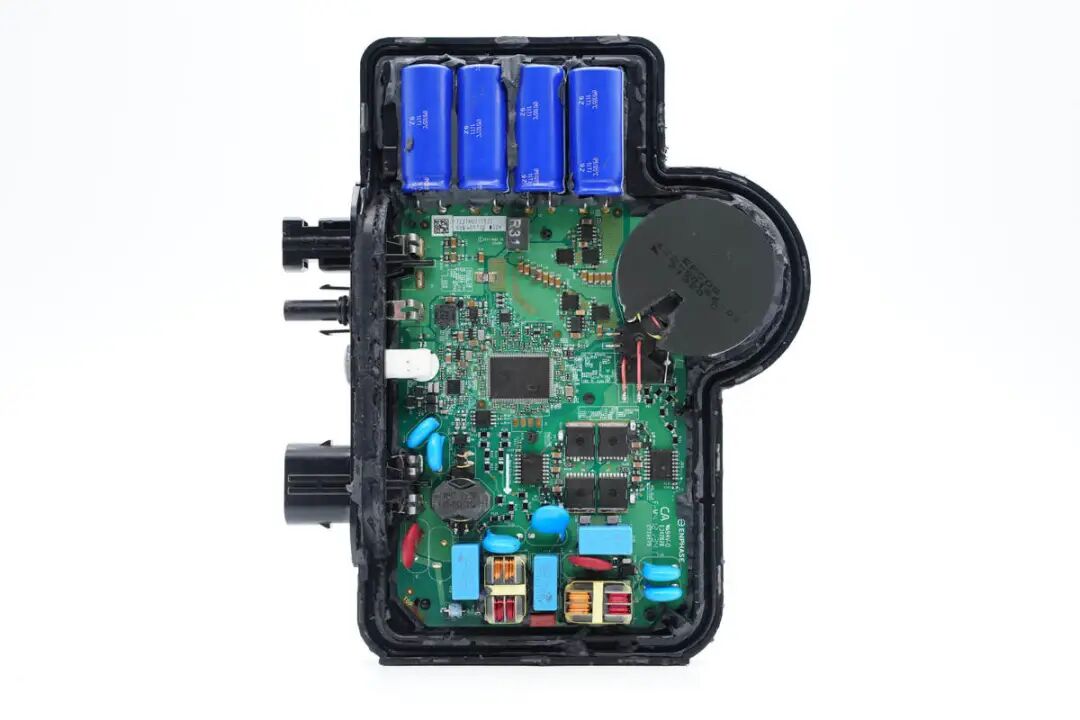

清理掉外壳内部的胶水，露出内部PCBA模块。

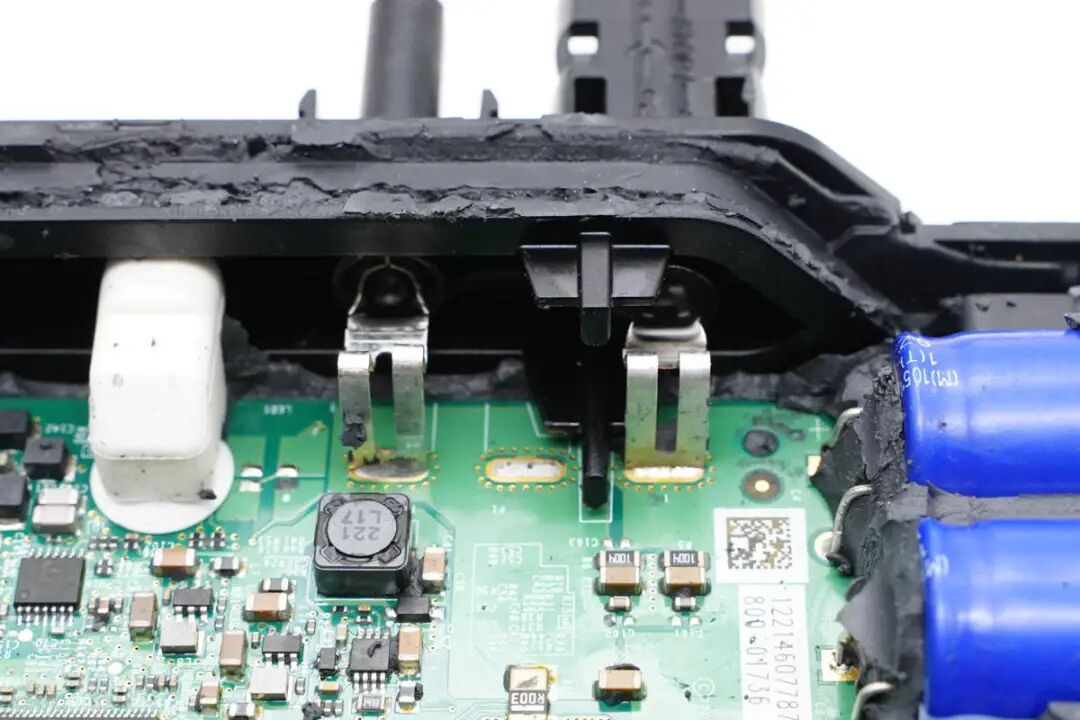

直流正负极输入端子特写。

交流输出端子特写。

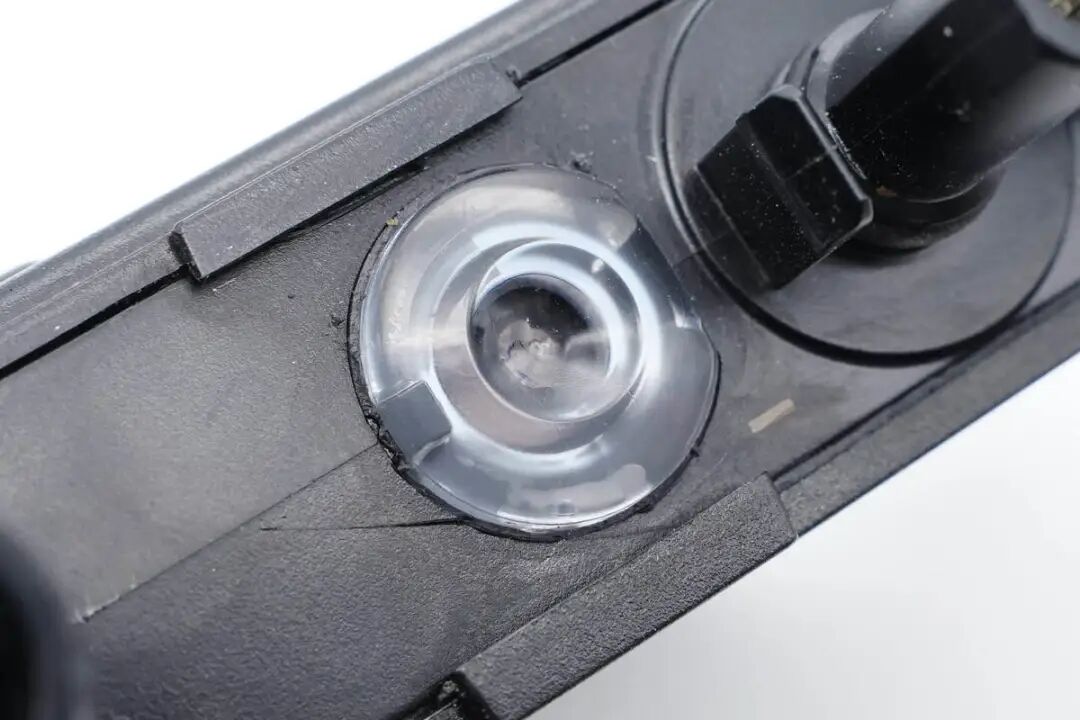

工作指示灯特写。

切断端子与PCB的连接，从外壳中取出PCBA模块。

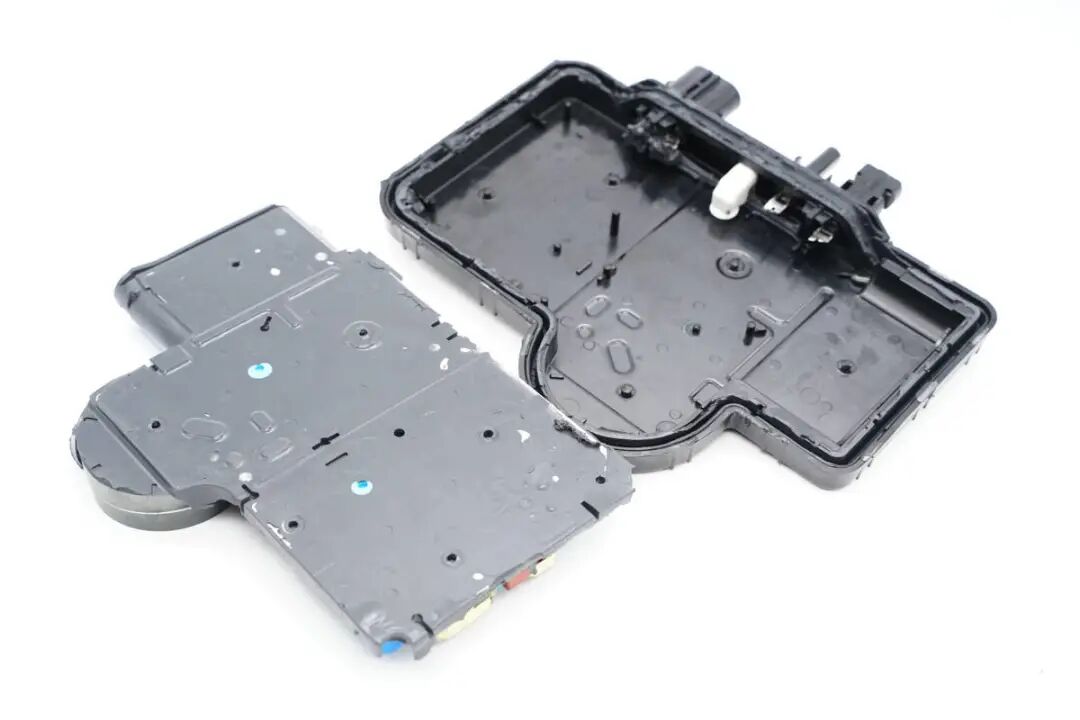

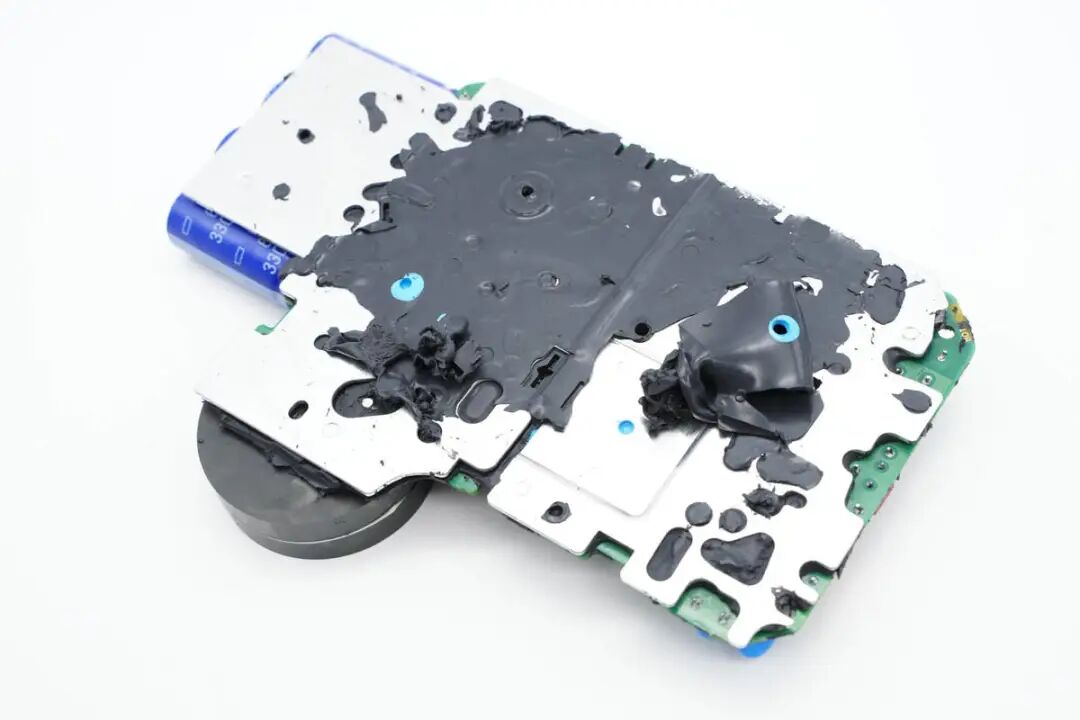

PCBA模块背面粘贴铝制散热片，为升压功率管和输出调制管散热。

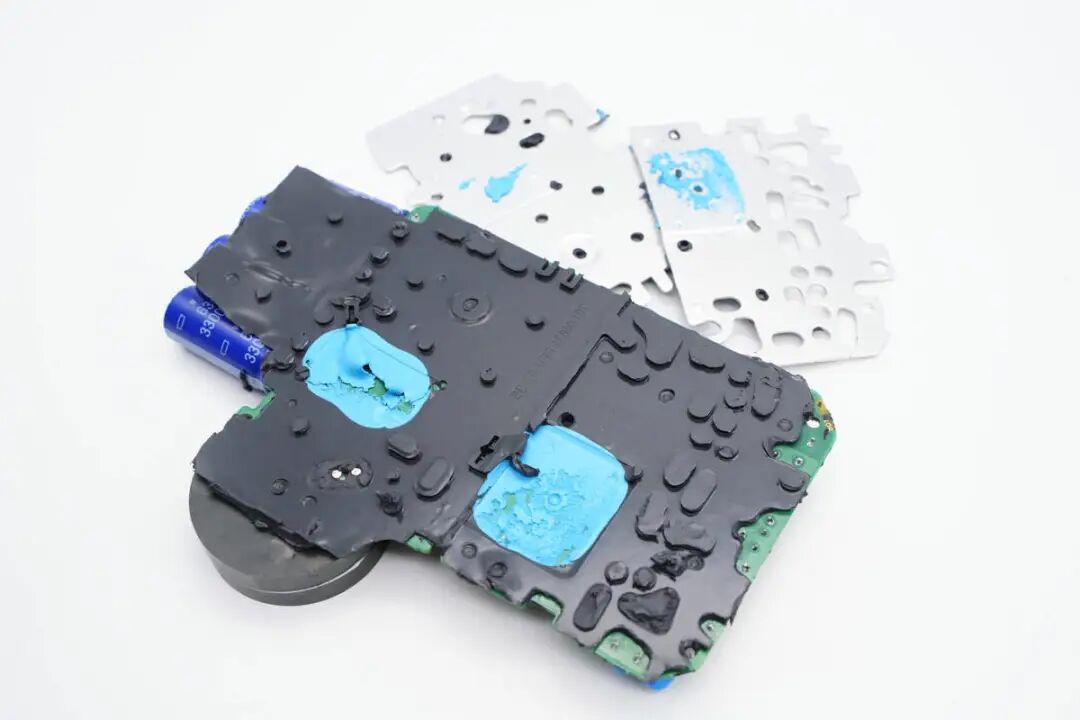

拆下散热片，对应升压功率管和输出调制管的位置涂有蓝色导热凝胶，加强散热。

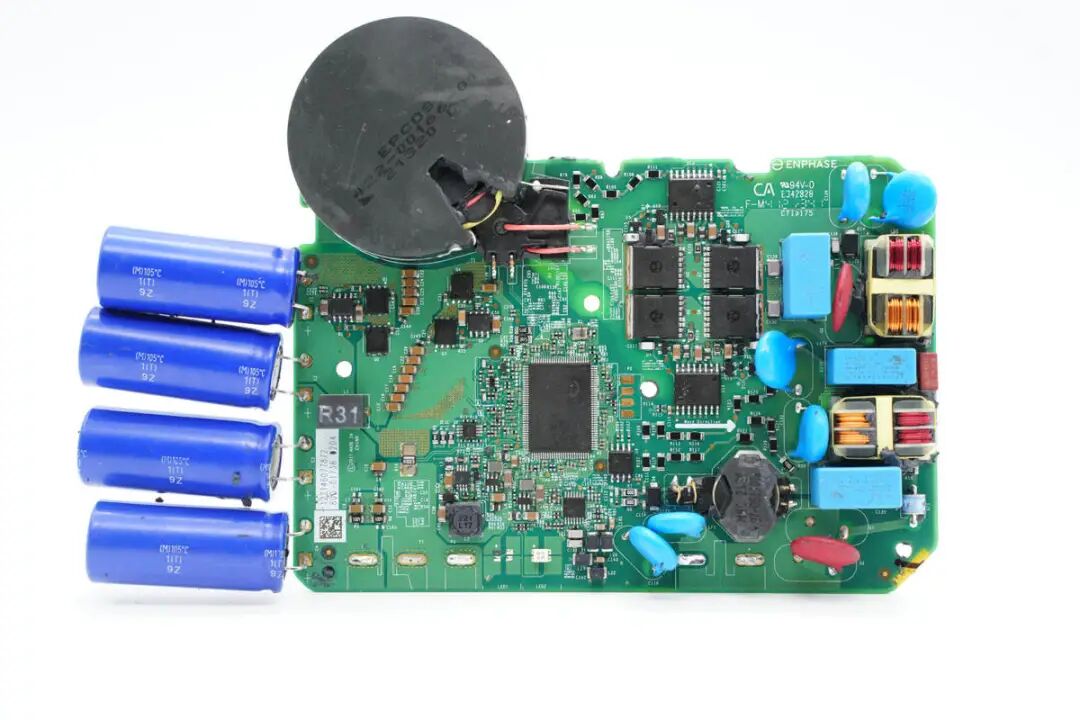

PCBA模块正面一览，左侧焊接四颗输入滤波电容，上方为逆变变压器，下方为逆变升压的低压MOS管和对应的驱动器。在板子中间位置为主控芯片，右侧为四颗输出调制的MOS管以及隔离驱动器。最右侧为滤波电路。

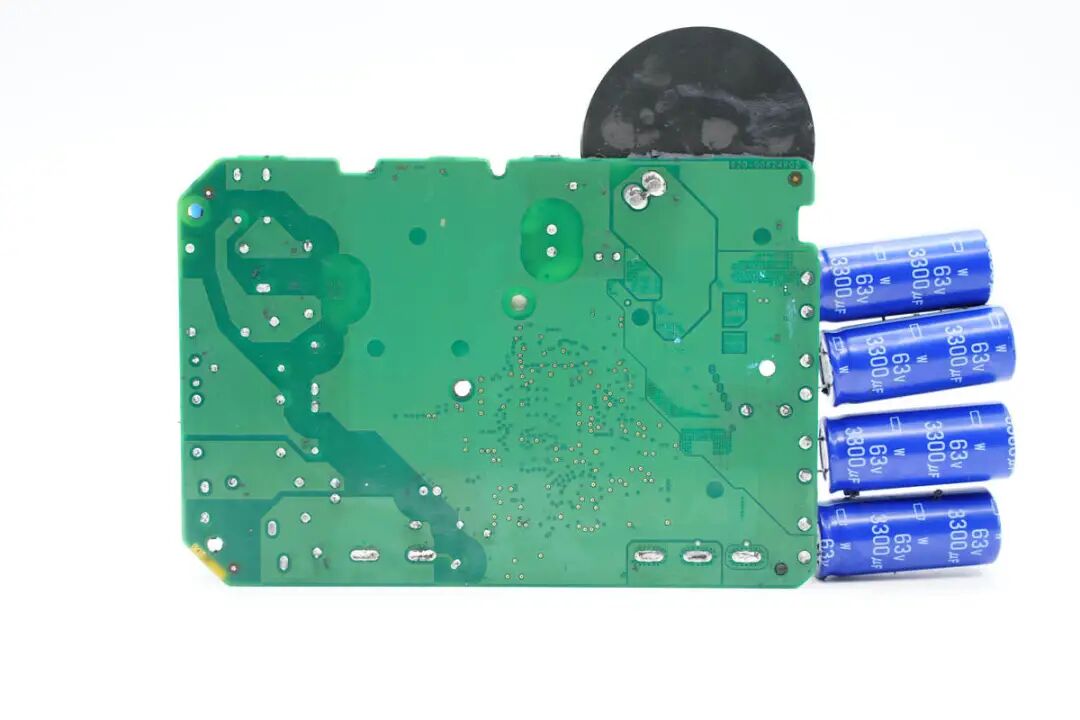

背面为过孔元件的焊点，在背面没有元件。

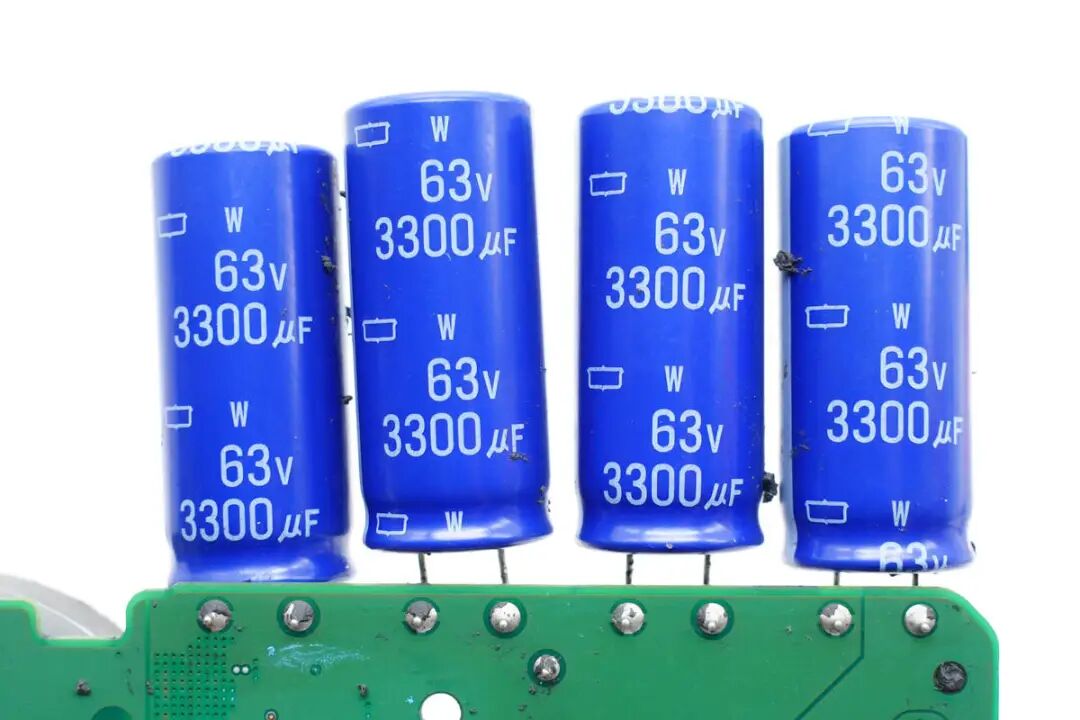

太阳能电池的直流输入，经过四颗电解电容和一颗电感进行滤波。四颗电解电容来自贵弥功，规格为63V 3300μF，四颗并联。

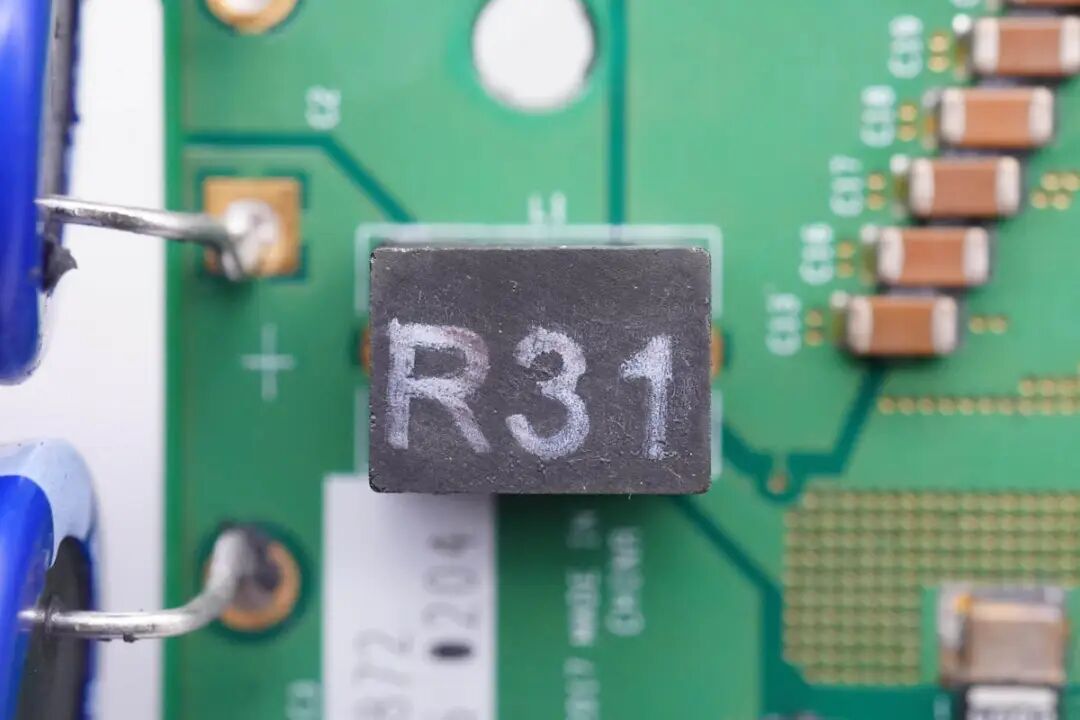

输入端滤波电感特写。

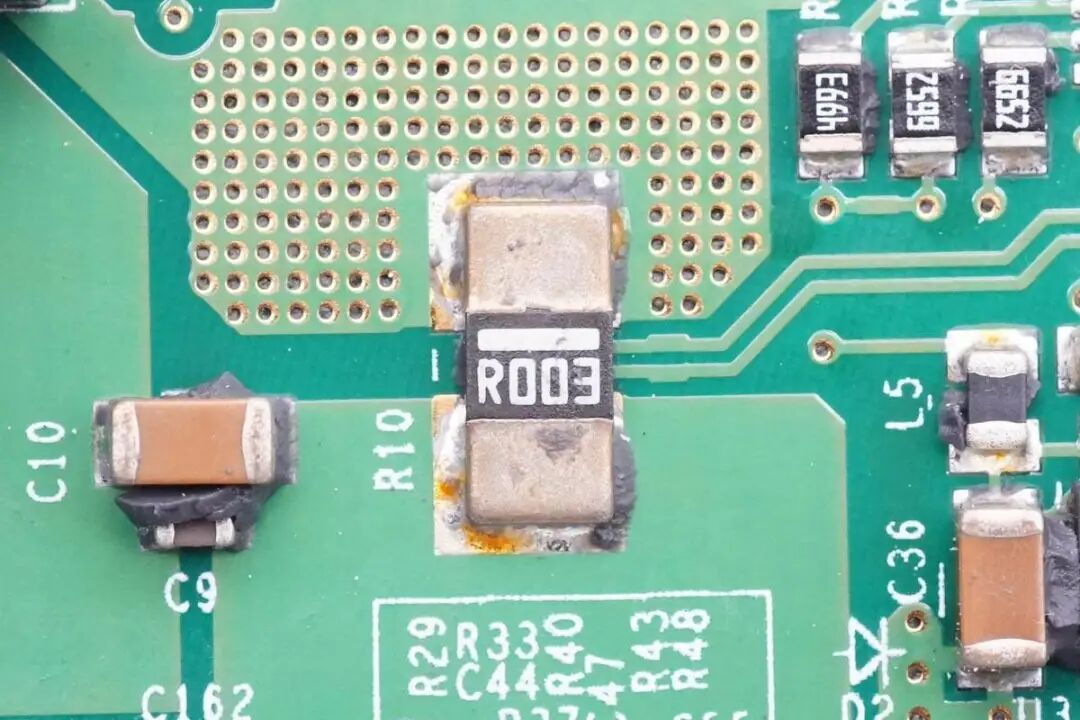

3mΩ电阻用于检测逆变器直流输入电流。

逆变器主控芯片来自ENPHASE，芯片丝印480-00031-01，PFA048.00A-C1 2141。逆变器直流升压和输出调制都是由这颗主控芯片输出控制信号，其中低压为直接驱动，高压通过隔离驱动器进行驱动。

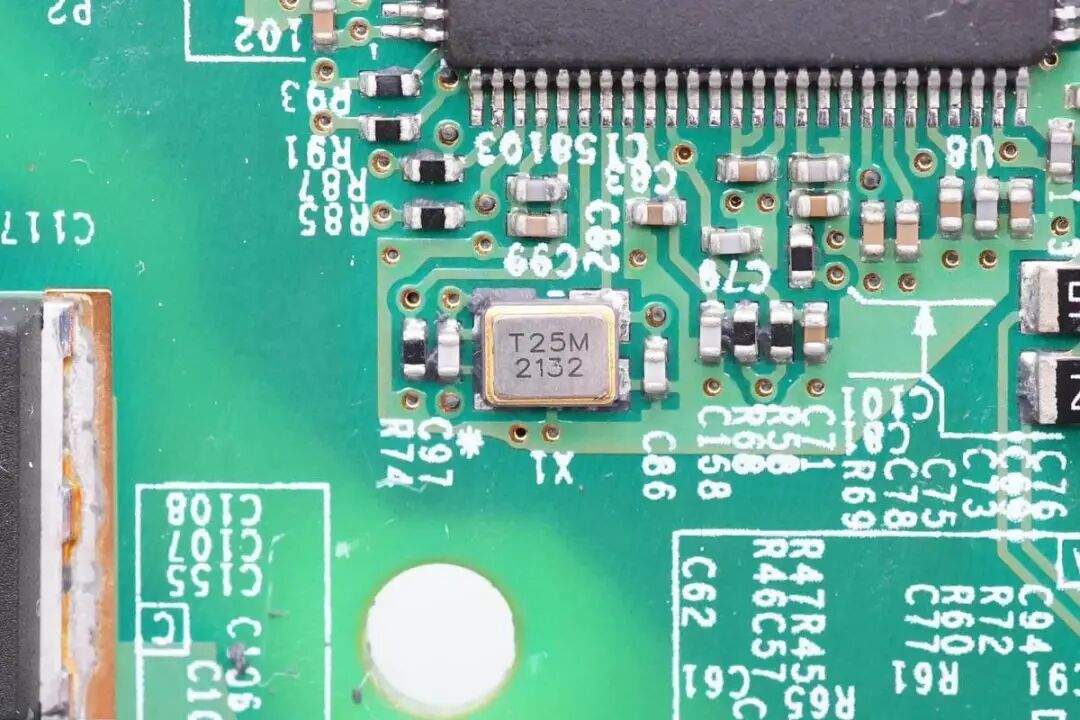

主控芯片外置时钟晶振特写。

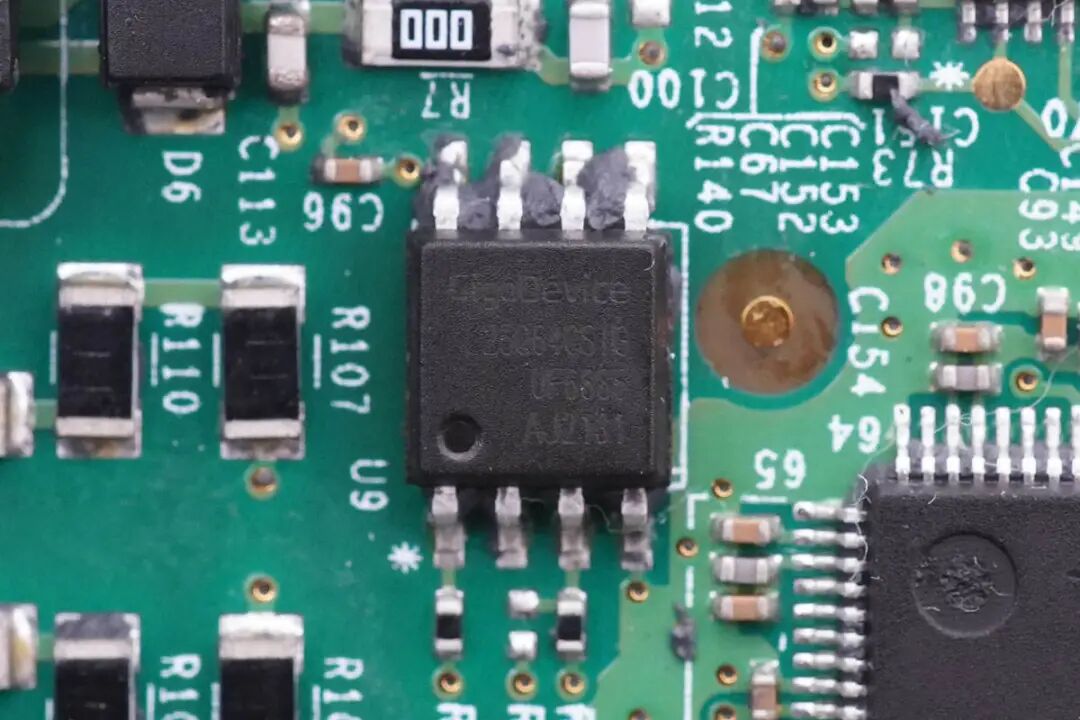

主控芯片外置的存储器来自兆易创新。

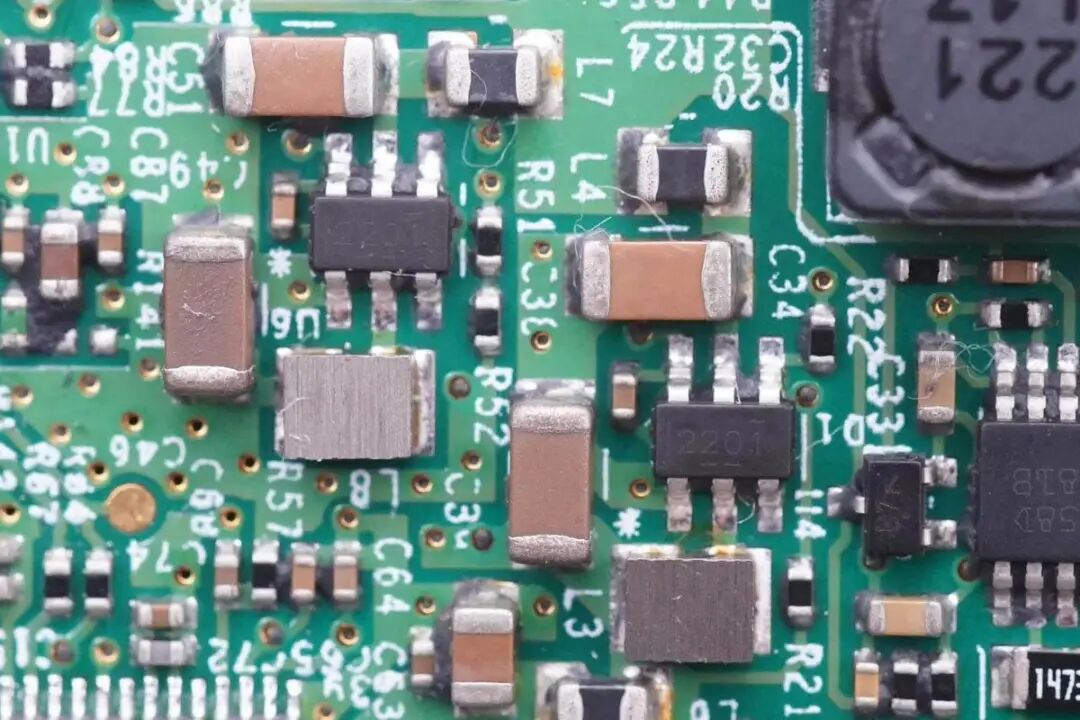

为主控芯片供电的两颗降压芯片来自TI德州仪器。

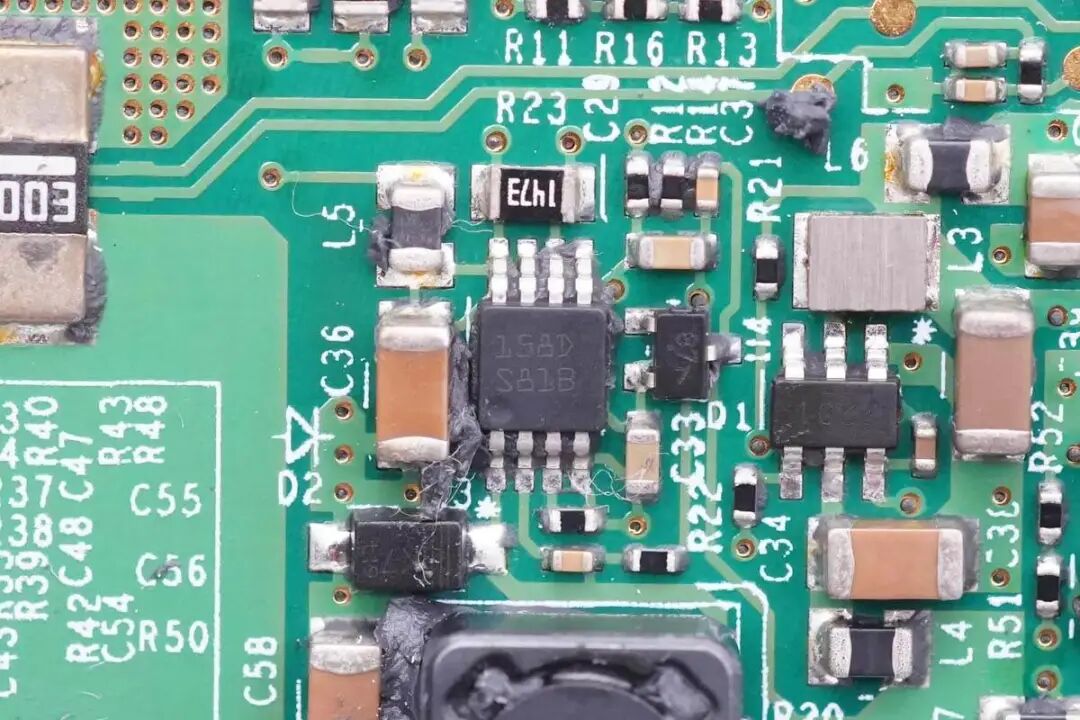

一颗丝印158D的降压芯片。

工作状态指示灯特写。

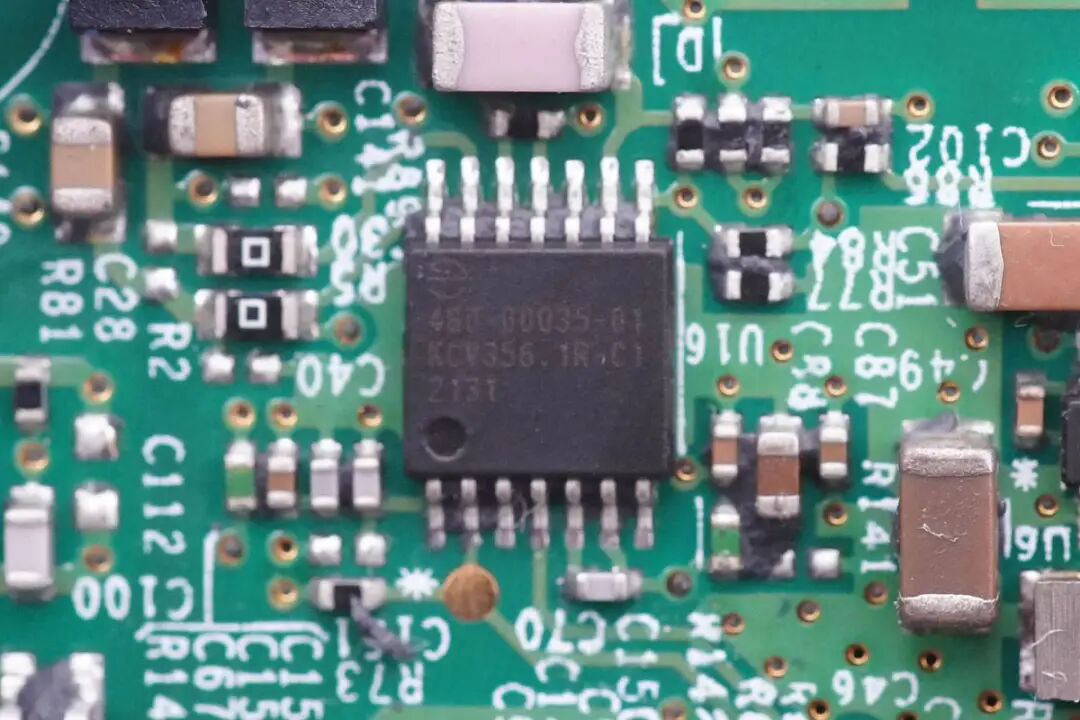

另外一颗由ENPHASE定制的芯片。

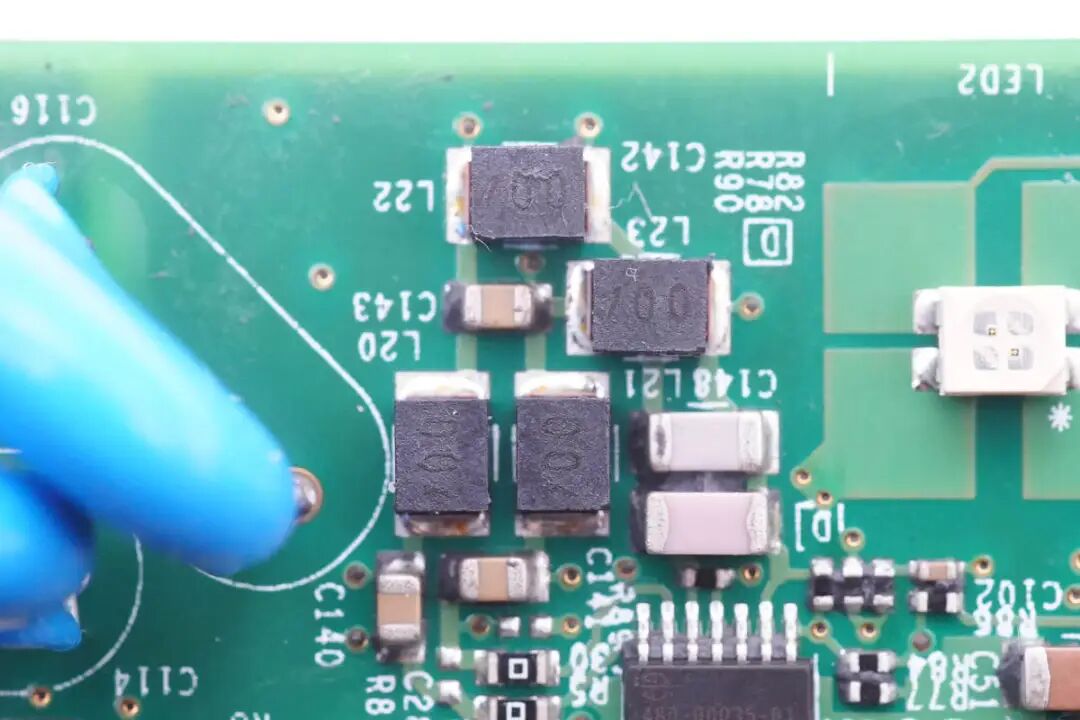

芯片外围的电感与电容特写。

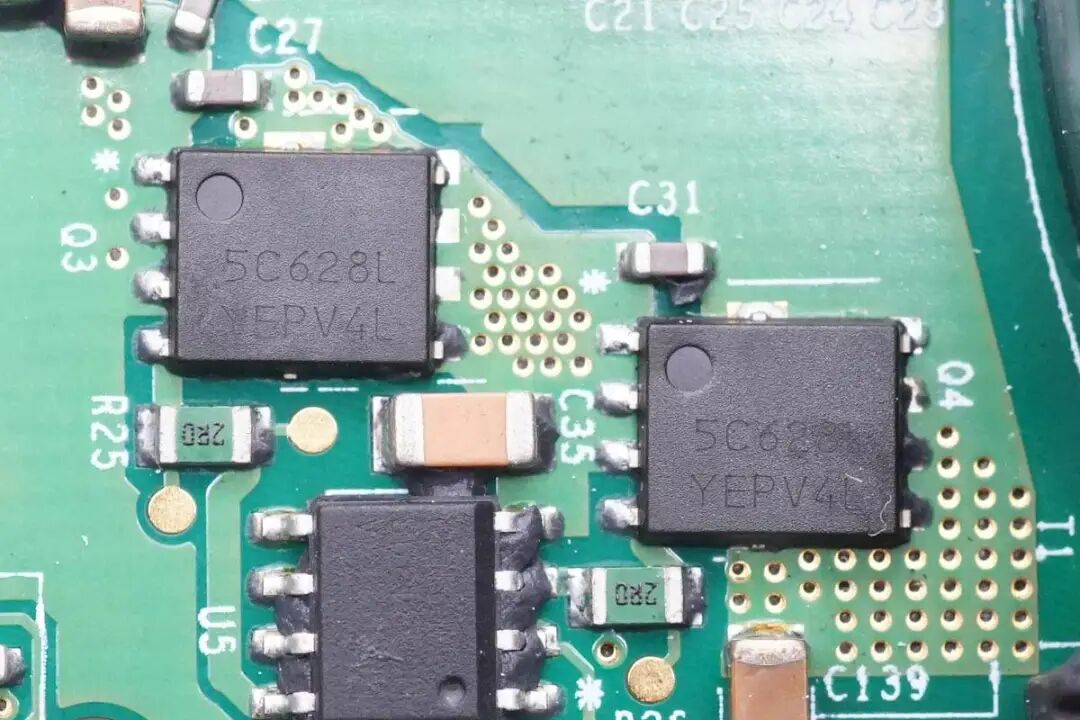

逆变器直流输入使用四颗安森美 NTMFS5C628NL 组成H桥，为NMOS管，耐压60V，导阻2.4mΩ。

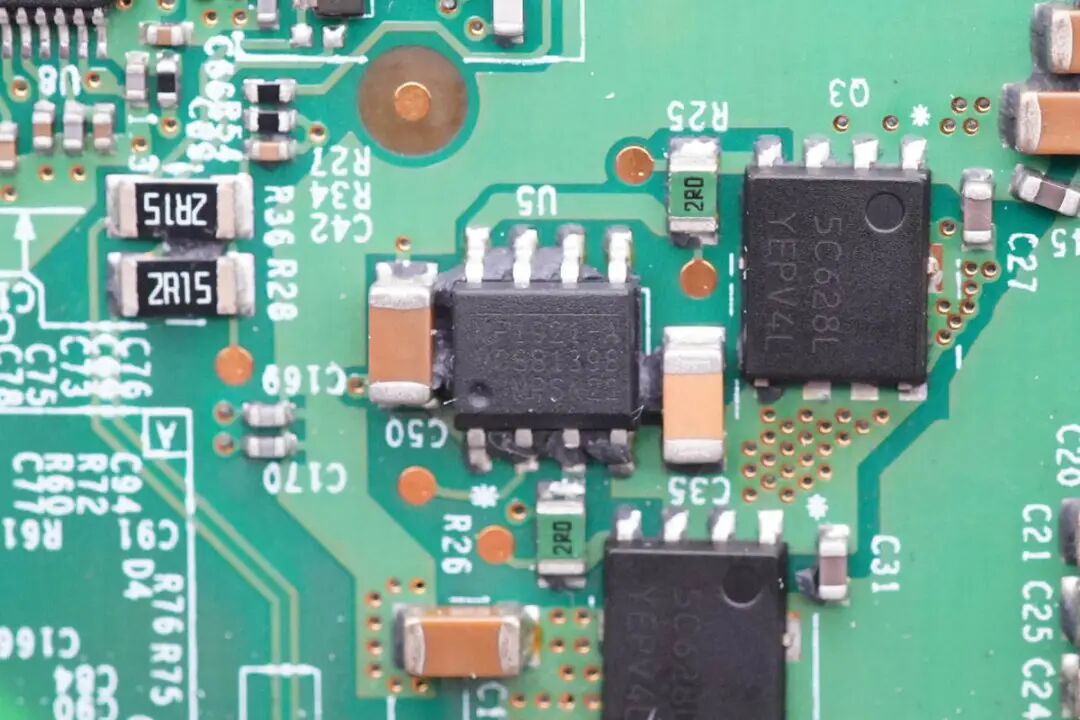

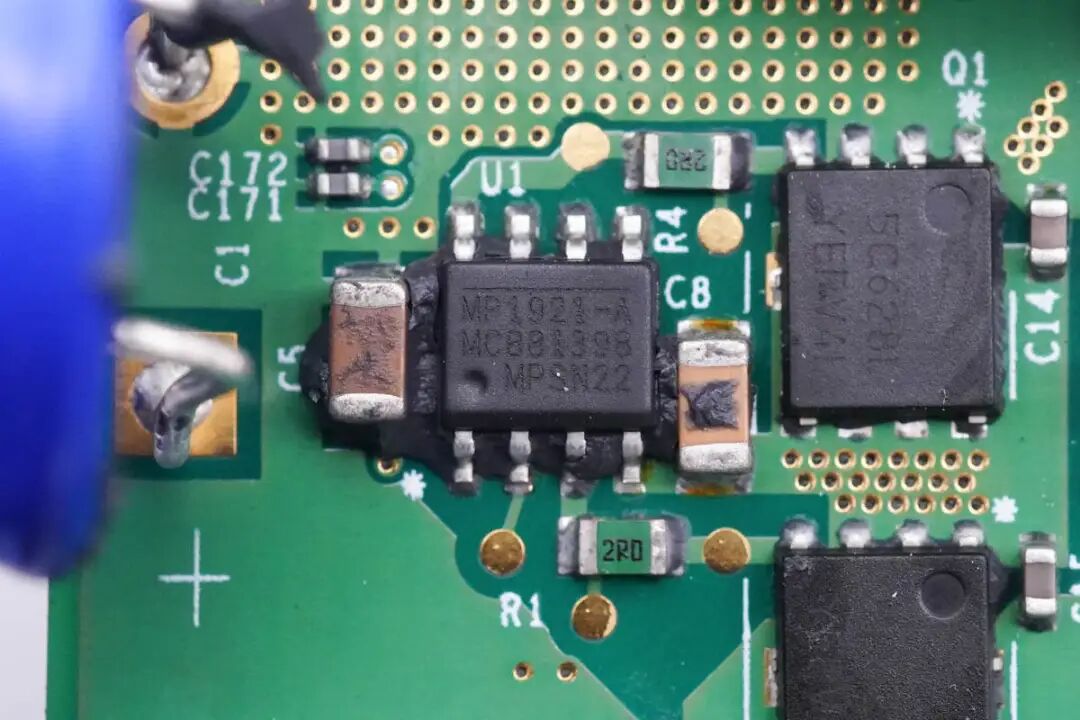

用于驱动低压MOS管的驱动器来自MPS，型号MP1921A，是一颗100V的半桥驱动器，芯片内置自举二极管，上下管支持独立控制。

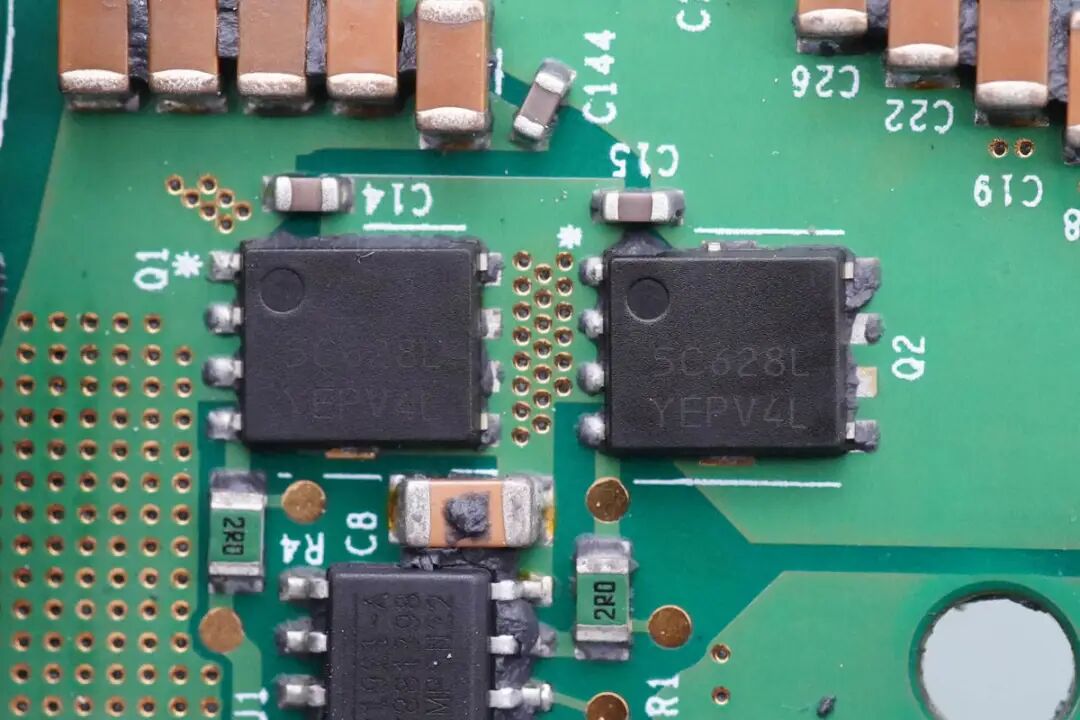

另外一个桥臂的两颗NTMFS5C628NL。

另外一个桥臂的MPS半桥驱动器。

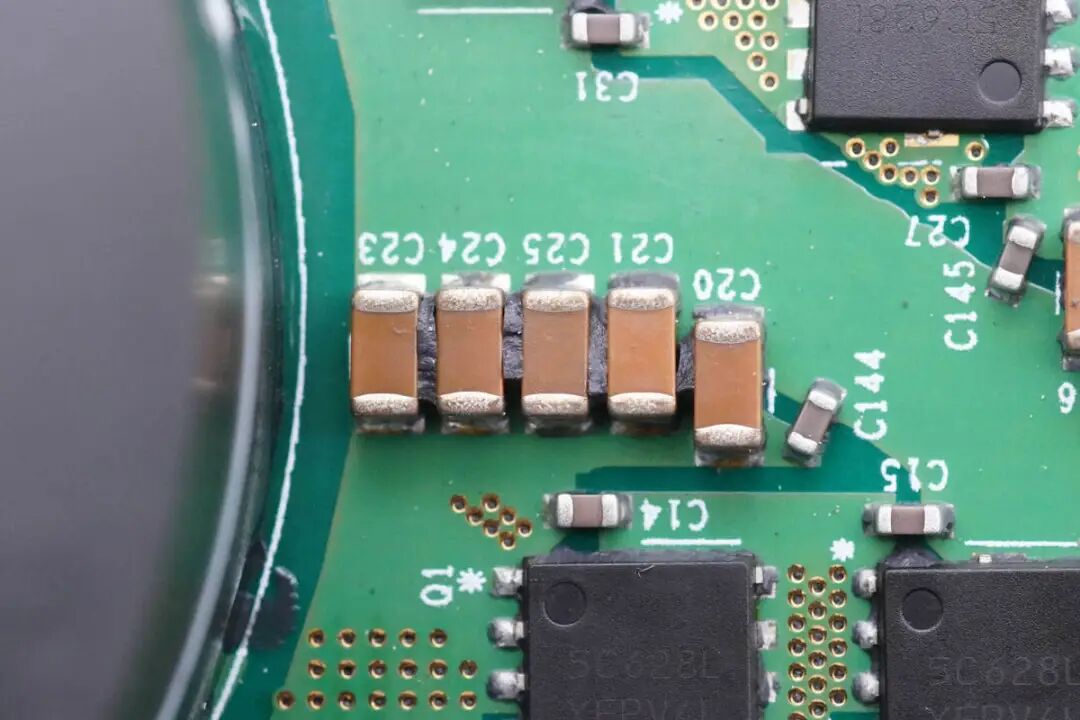

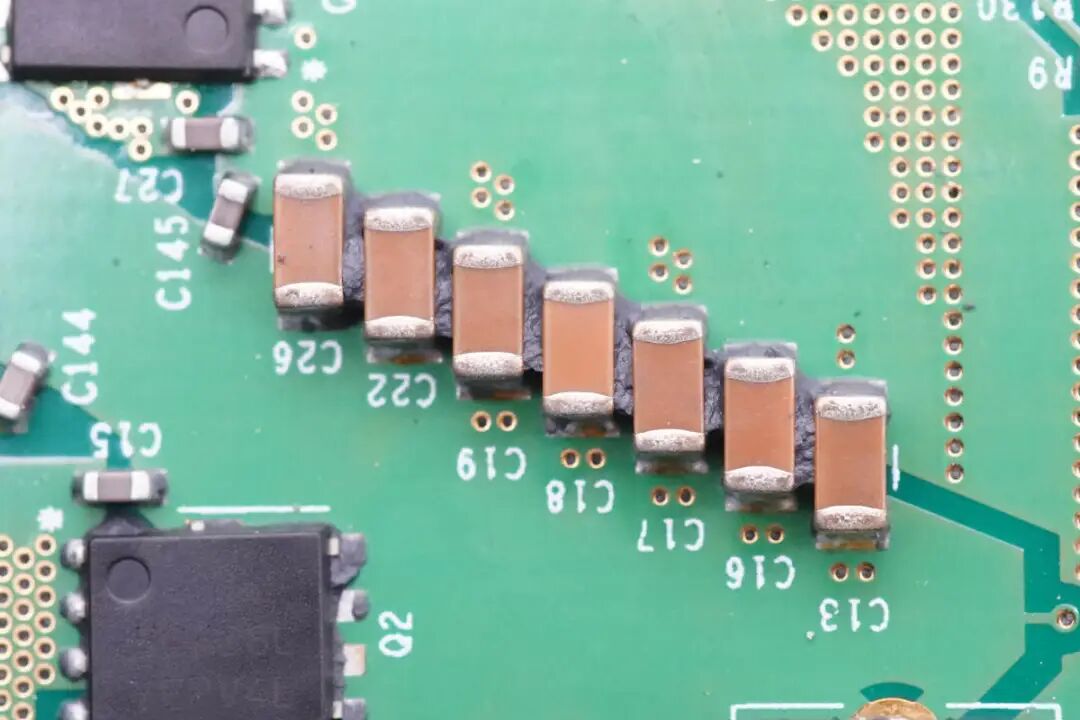

用于直流输入滤波的MLCC特写。

另外一组滤波的MLCC特写。

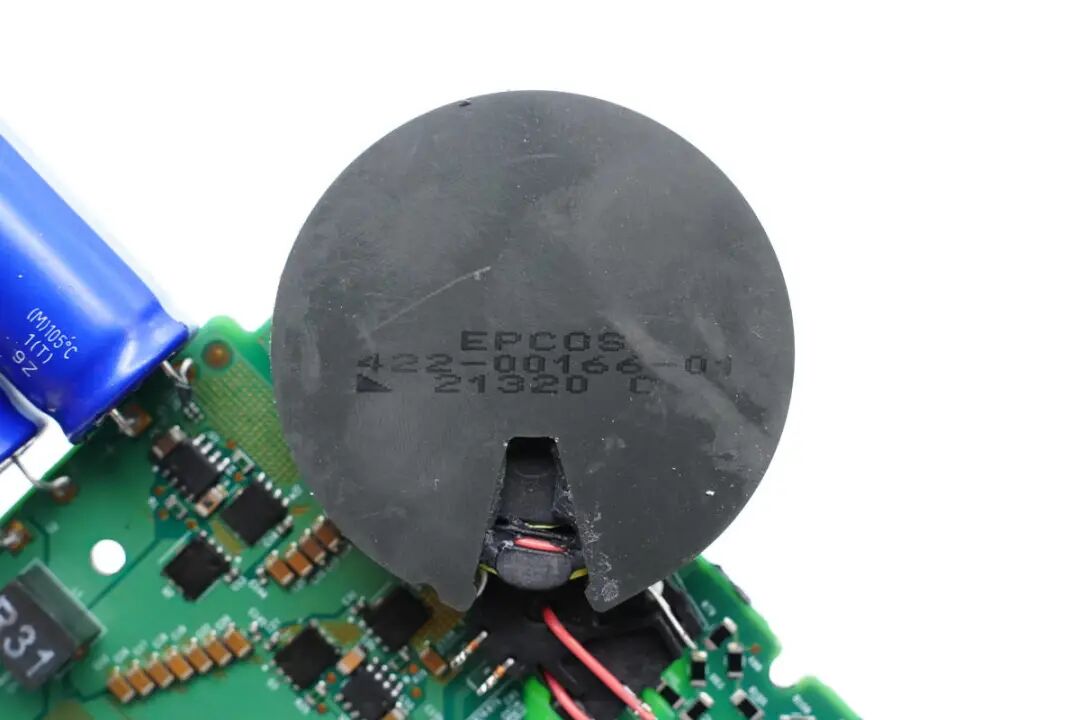

逆变变压器来自EPCOS，为圆形磁芯，次级电流互感器与变压器一体。

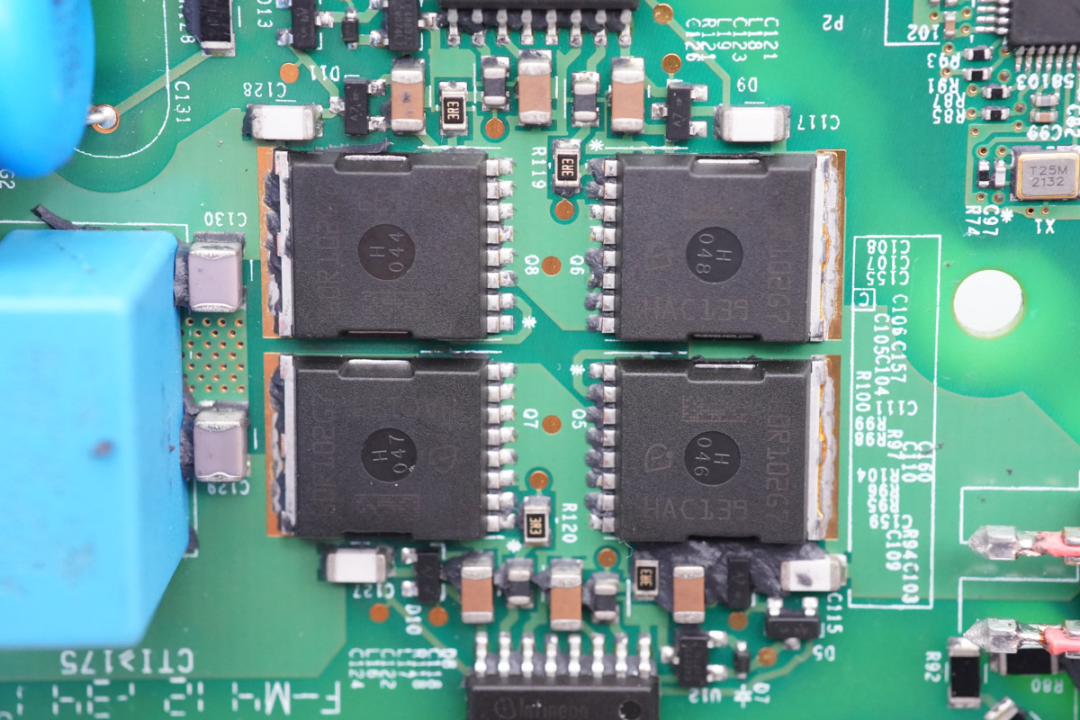

四颗输出调制MOS管来自英飞凌，丝印60R102G7，实际型号为IPT60R102G7，耐压650V，导阻102mΩ，采用TOLL封装。

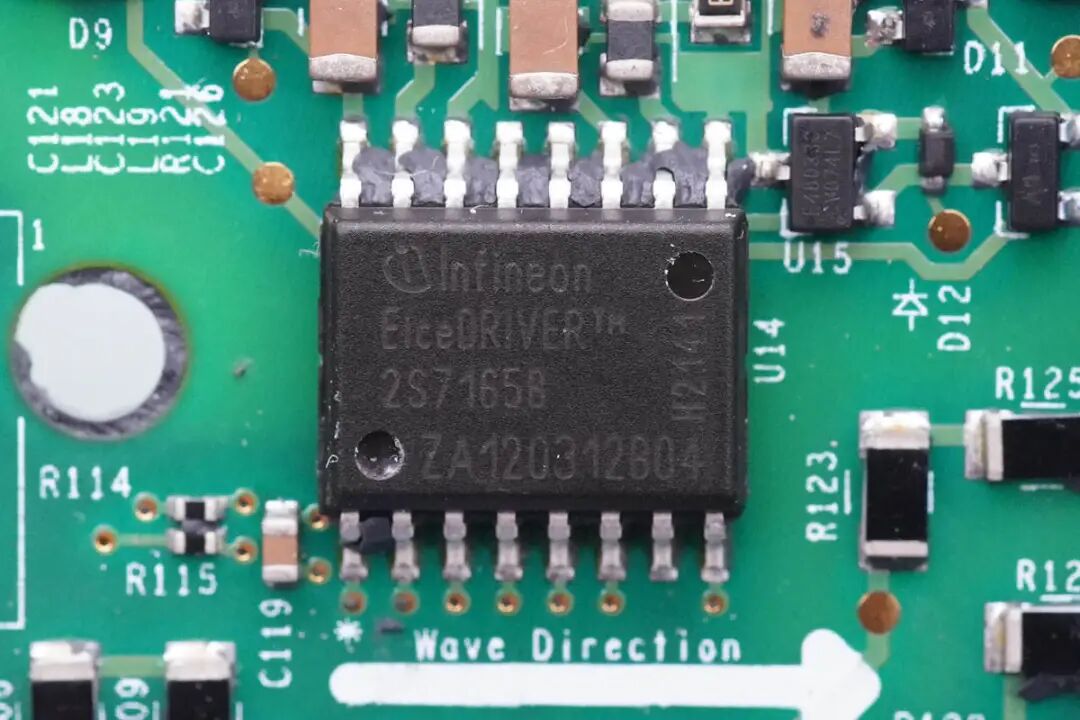

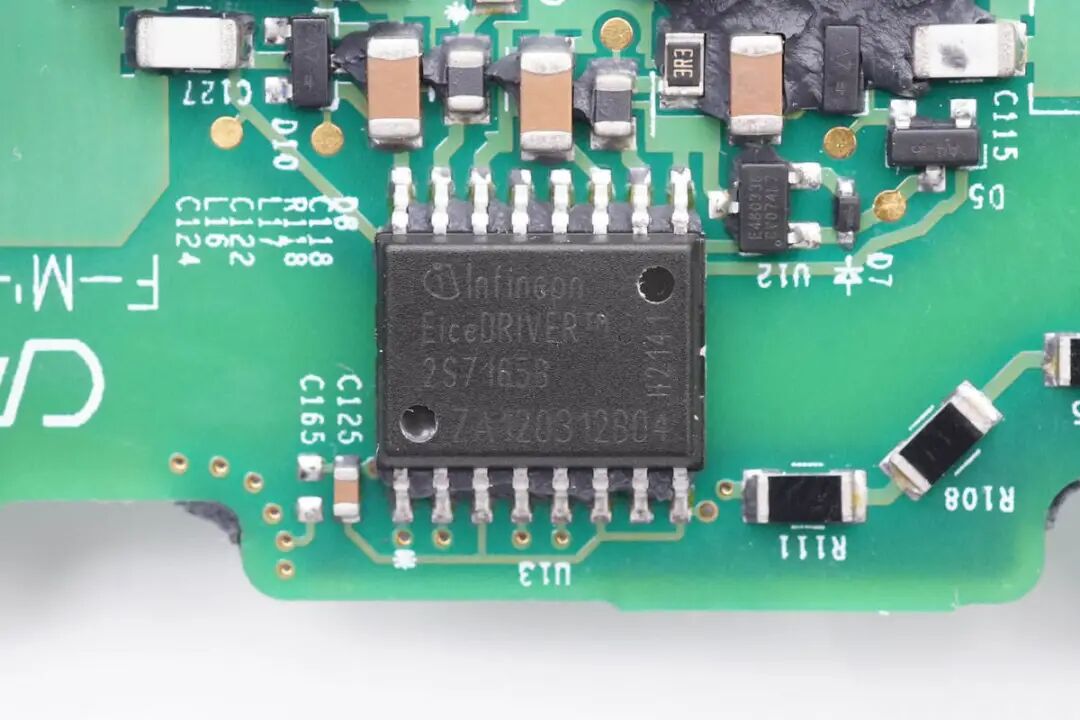

两颗隔离驱动器来自英飞凌，丝印2S7165B，实际型号为2EDS7165H，是一颗双通道隔离驱动器，用于调制MOS管驱动。

另一颗2EDS7165H驱动器特写。

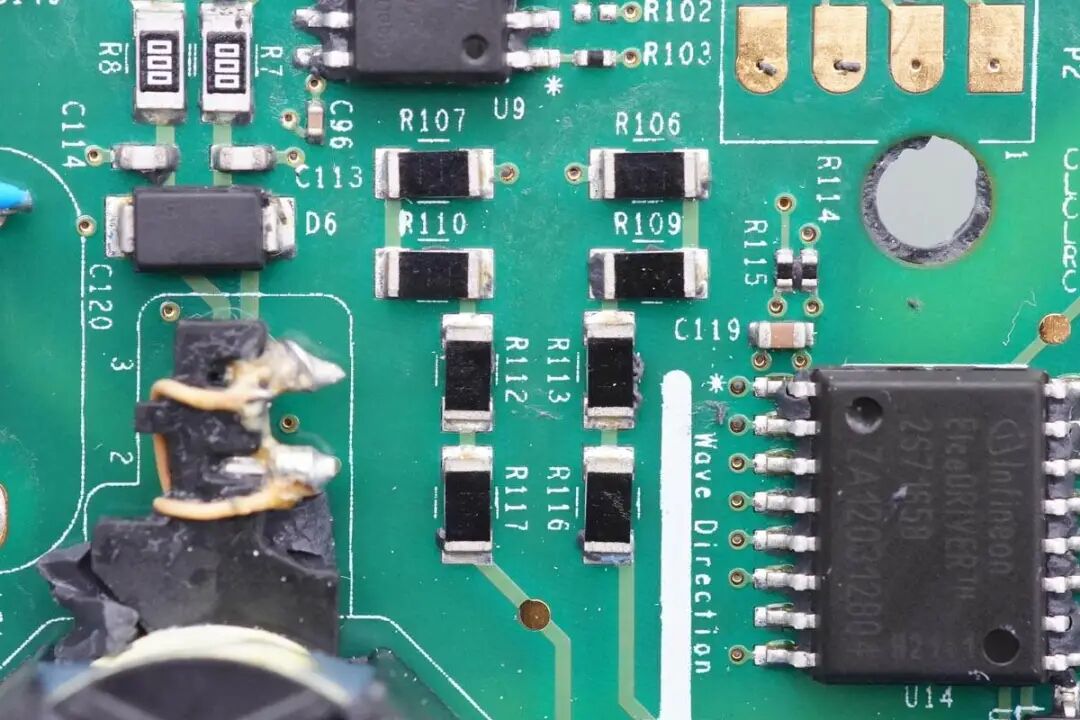

用于电压采样的多串电阻特写。

输出电流互感器特写，用于输出电流检测。

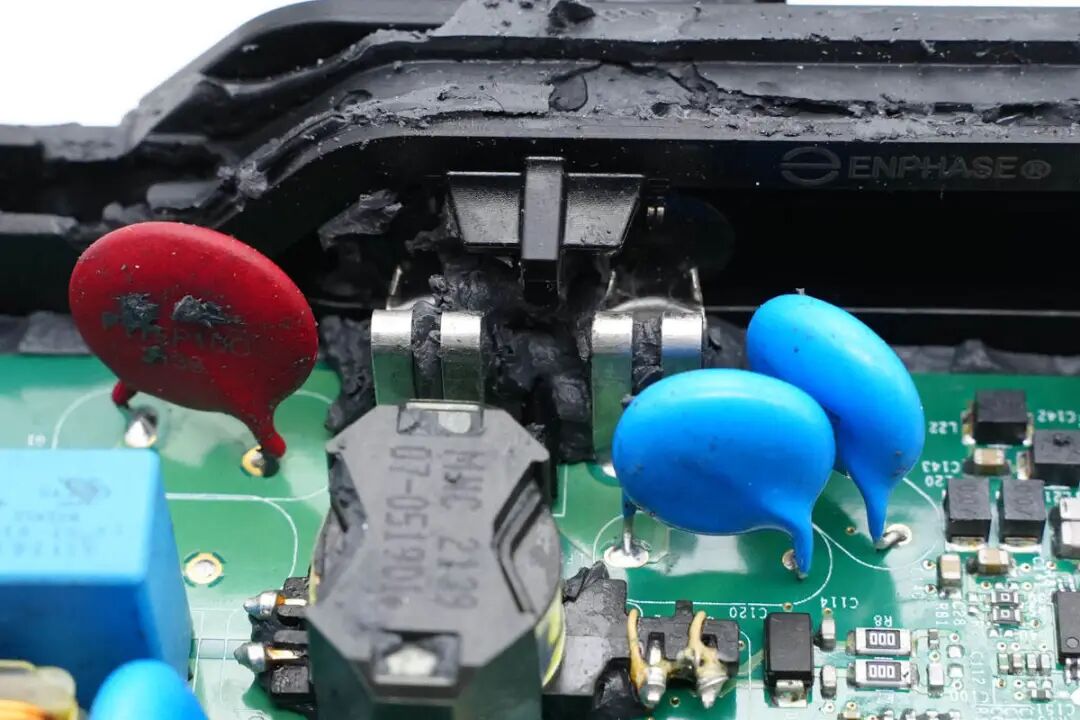

用于抑制干扰的蓝色Y电容特写。

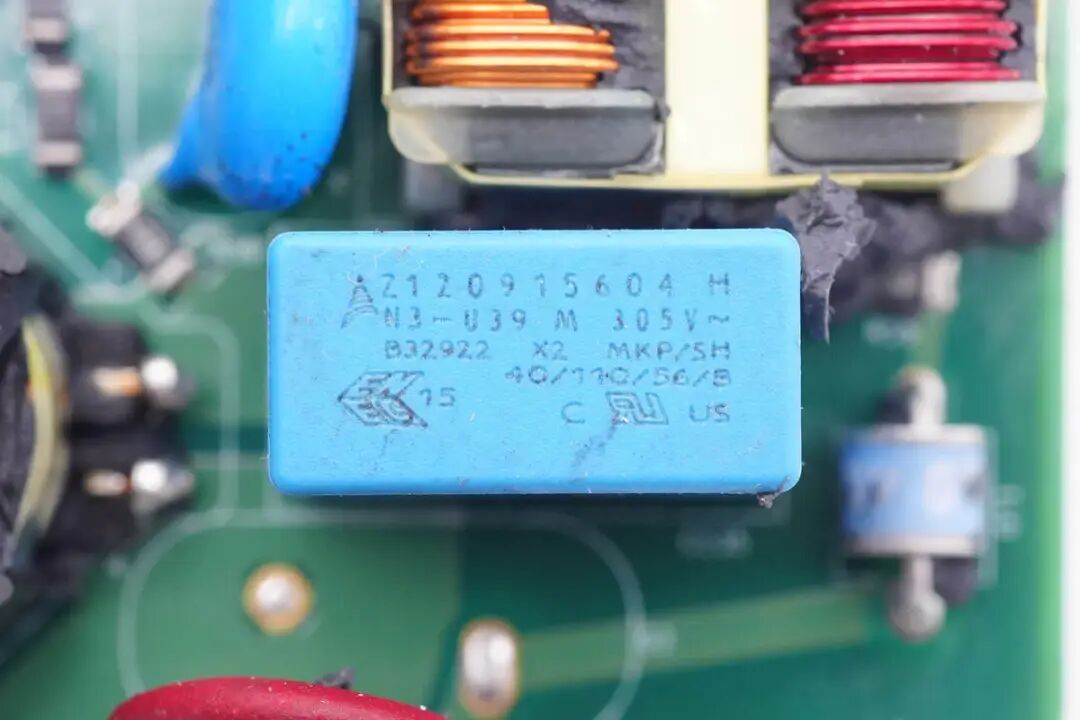

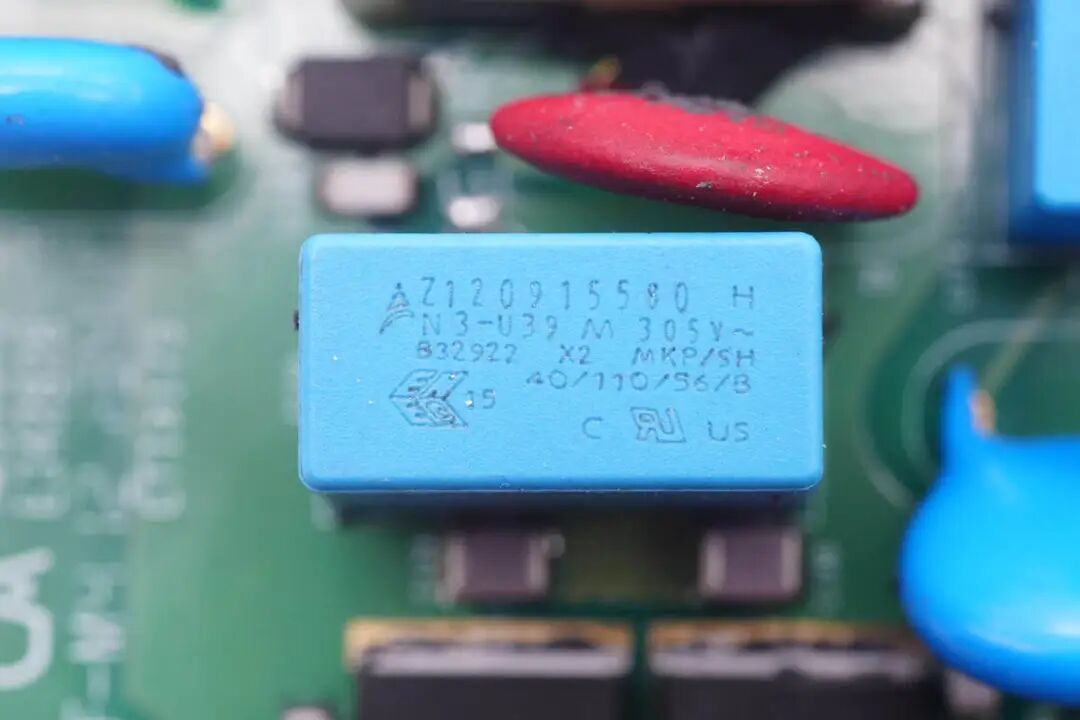

用于输出滤波的安规X2电容特写。

压敏电阻来自Littelfuse，丝印P175P10C。

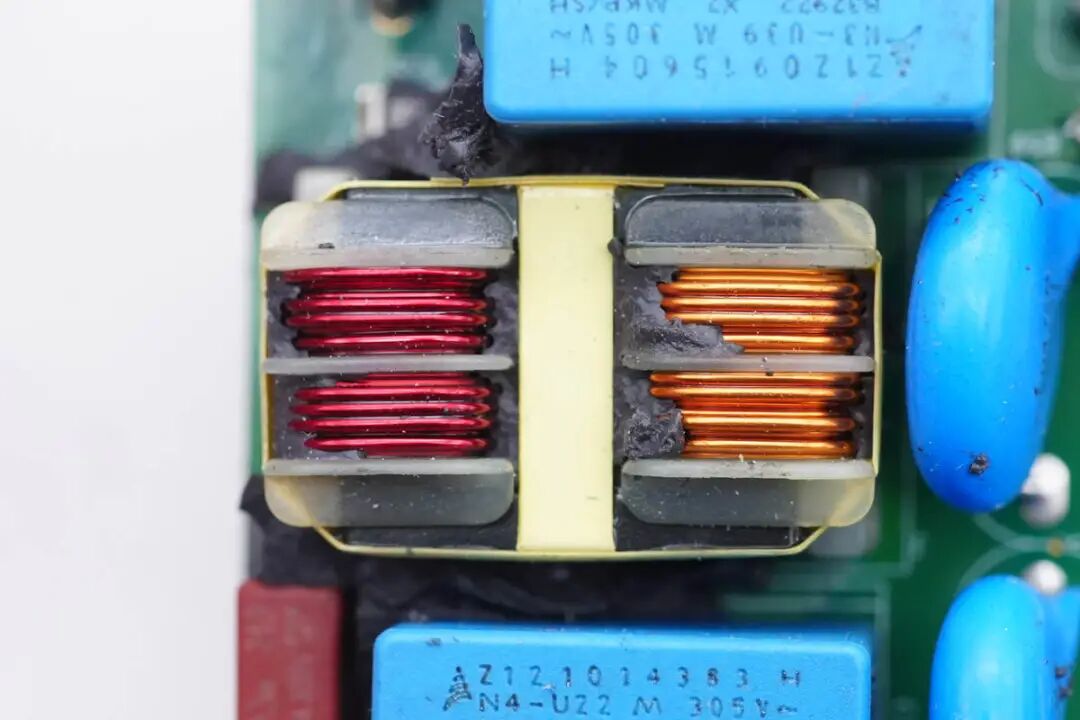

共模电感采用红色和铜色漆包线绕制，磁芯缠绕胶带绝缘。

安规X2电容特写。

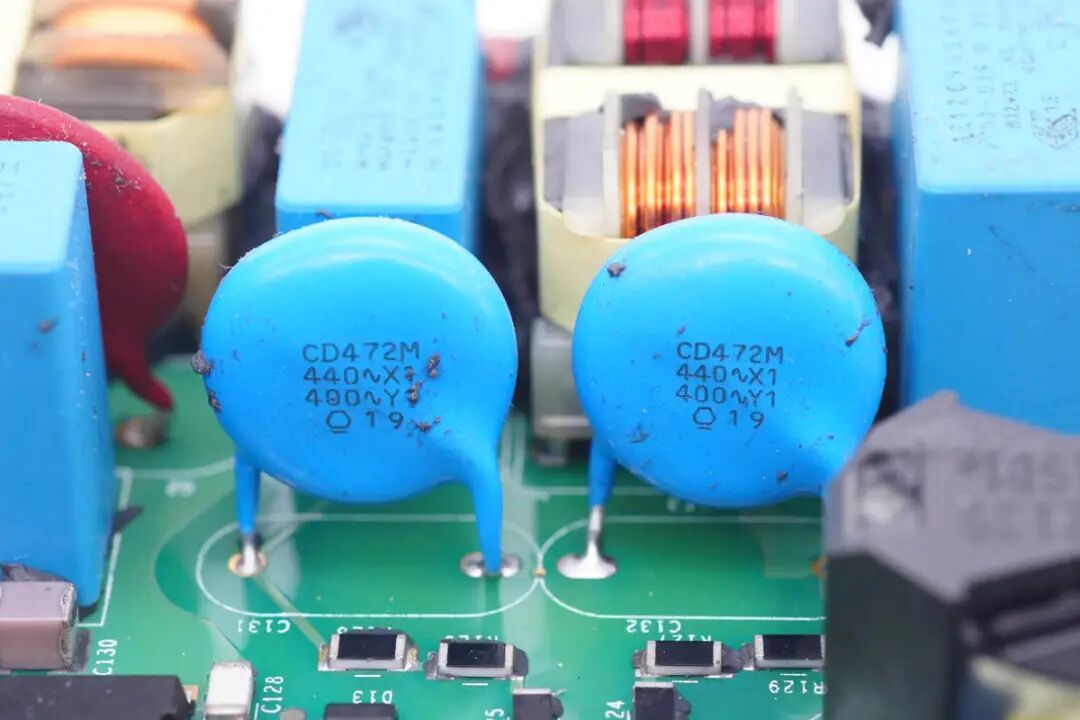

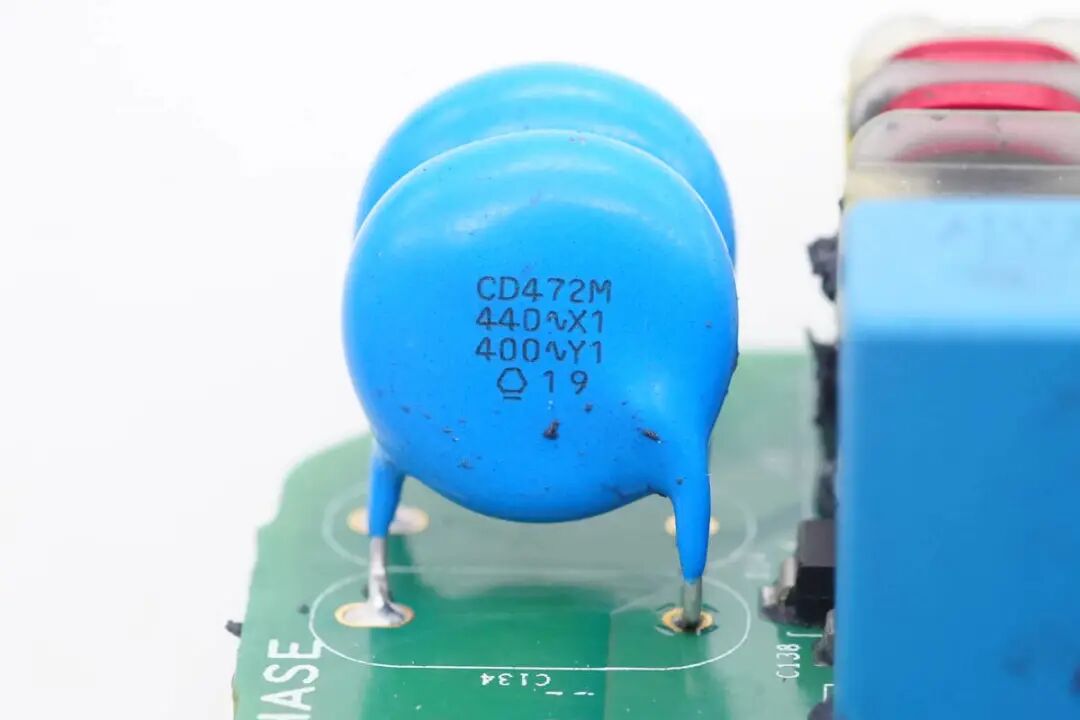

两颗蓝色Y电容特写。

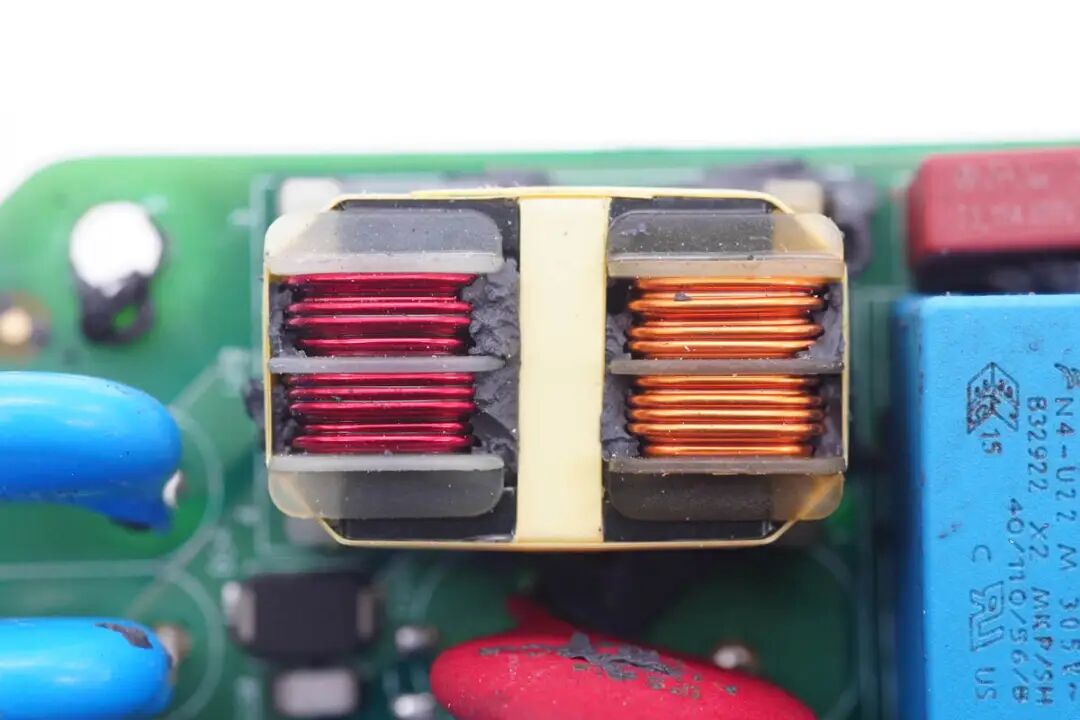

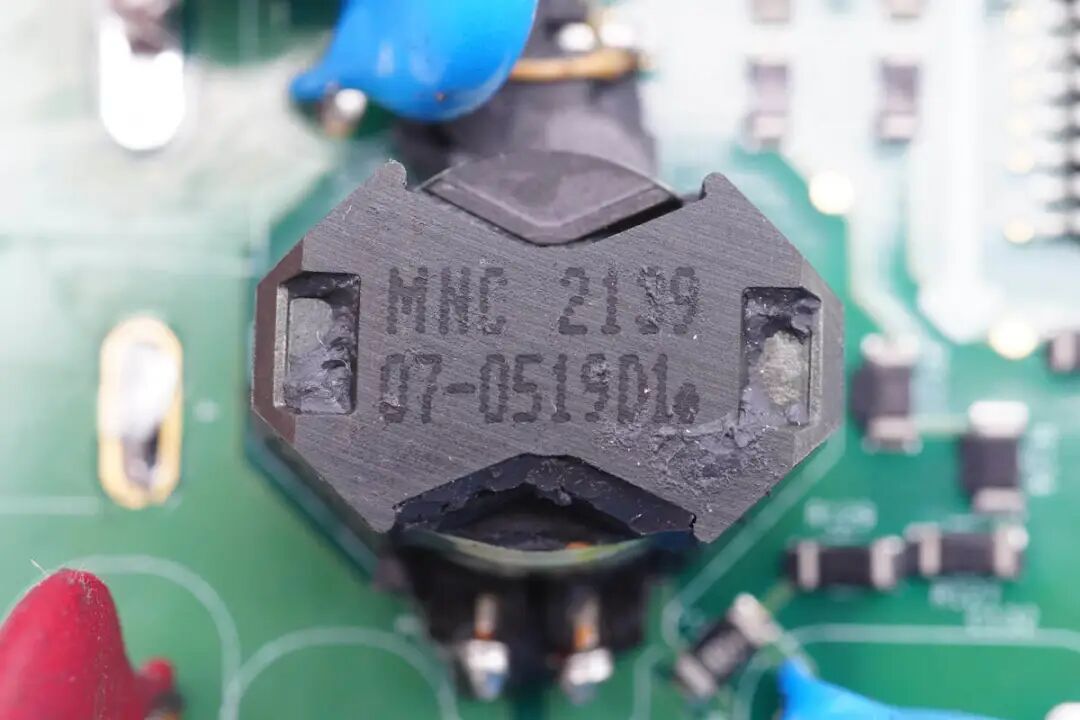

另一颗共模电感特写。

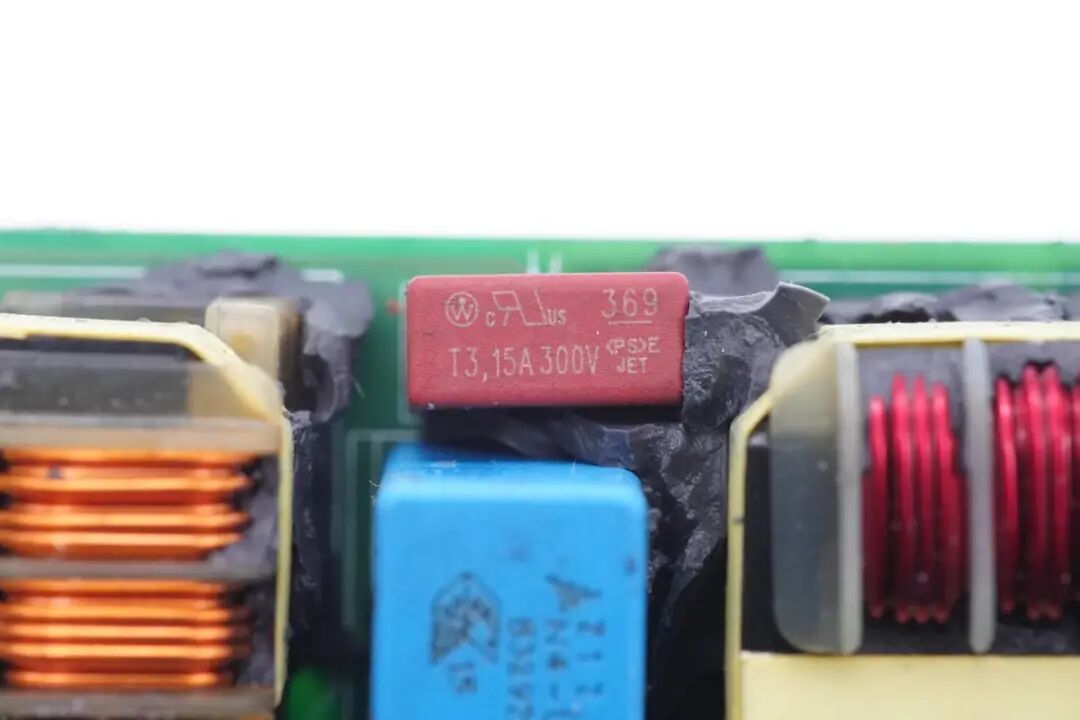

输出保险丝来自Littel fuse，规格为3.15A 300V。

安规X2电容特写。

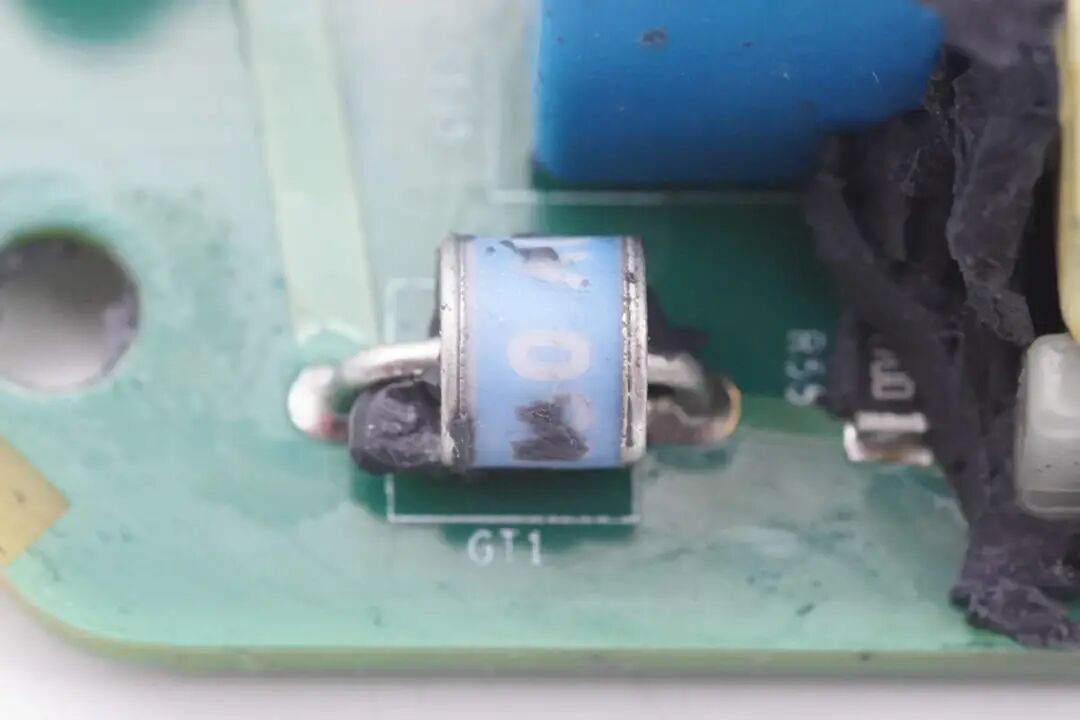

用于过电压吸收的放电管特写。

输出端压敏电阻特写，来自Littelfuse。

全部拆解完毕，来张全家福。

充电头网拆解总结

太阳能发电已经逐渐走入我们的生活，目前的太阳能板已经可以提供数百瓦的输出功率，并且支持折叠收纳，方便使用，输出支持为户外电源充电，满足普通用户的使用需求。ENPHASE这款微型逆变器支持使用太阳能电池供电，逆变成220Vac输出，并网输出，将太阳能逆变输送至电网，降低电网负荷。

充电头网通过拆解了解到，ENPHASE这款微型逆变器设计为户外应用，采用塑料外壳，内部灌胶密封，具有优秀的耐候性。内部PCB对应功率管的位置使用导热凝胶和散热片加强散热。逆变器内部采用定制主控芯片，升压采用MPS驱动器搭配安森美开关管，调制采用英飞凌隔离驱动器和开关管，用料均为一线品牌，配合灌封工艺，满足户外严苛的环境使用。
